RTP12

30cm(12“)Class-DPoweredVented Enclosure,660W Peak,220WRMSCEA-DesignedbyMTXinPhoenix, AZ-USA

Owner’s Manual - MTX RTP12

Thank You !

Thank you for purchasing an MTX Audio High-End amplifier. Proper installation matched with MTX speakers and subwoofers provide superior sound and performance for endless hours of waking the neighbors, slammin’ your friends or flat out stomping wanna-be players. Congrats and enjoy the ultimate audio experience with MTX !

Specifications :

•Powered vented enclosure

•Mono block class-D amplifier

•Subwoofer : 30cm (12”)

•Amplifier Max Power : 660W

•Amplifier RMS Power : 220W

•High and low level inputs

•EBC (External Bass Control) remote included

•Dimensions : 43x46x43cm

Control Panel on the Amplifier :

	Power		Input		High Level
					Input
	Prot.	Ch.1	Ch.2	Gain	EBC
					Remote

PWR.

6V - 0,2V

+12V REM GND

Power Terminal (+12V) : This is the main power input for the amplifier and must be connected directly to the positive terminal of the vehicles battery for proper operation. Use caution when installing (+12V) power cable in the vehicle. Avoid running this cable parallel with RCA cables, antennas, or other sensitive equipment due to massive currents that can induce noise into the audio system. It is also very important to have a tight, secure connection for maximum performance. MTX recommends using a minimum of 6mm2 full copper power wire with the MTX RTP12.

Remote Terminal (REM) : The amplifier can be turned on by applying 12 volts to this terminal. Typically this voltage is supplied by a wire from the source unit marked “remote” or “power antenna”.

Ground Terminal (GND) : A proper ground is required for your amplifier to operate at peak performance. A short ground cable the same diameter as the power cable should be used to attach the ground terminal directly to the chassis of the vehicle. Always remove paint, dirt or debris to expose bare metal where the ground will be attached.

Protection LED (Prot.) : When the amp is in thermal protection, the LED turns to red.

PowerOn LED (PWR.) : The LED illuminates red when the amp is switched on.

RCA Inputs (Input) : These RCA inputs are used with source units that have RCA or Line level outputs. (Source units need a minimum level of 200mV output for proper operation of the amplifier). MTX recommends only high quality RCA cables to decrease the possibility of radiated noise entering the system.

Gain Control (Gain) : The gain control matches the input sensitivity of the amplifier to the source unit being used. The operating range varies from 200mv to 6V. Adjusting the gain:

1.Turn the gain control on the amplifier all the way down (counter clockwise).

2.Turn up the volume control on the source unit to approximately 3⁄4 of maximum.

3.Adjust the gain control on the amplifier until audible distortion occurs.

4.Adjust the gain control down until audible distortion disappears.

5.The amplifier is now calibrated to the output of the source unit.

Speaker level inputs (High Level Input) : This input will allow the amplifier to operate from source units with speaker-level outputs. Output speaker leads from the source unit should be tied directly to the wire harness provided with the amplifier.

Note : When speaker level inputs are used, a remote turn on wire must used to switch the amplifier on and off.

Remote bass control port (EBC) : use this port to connect the optional MTX EBC. It alows you to control the output level siting at the front of the car.

Installation & Mounting :

MTX recommends your new MTX RTP12 to be installed by an Authorized MTX retailer. Any deviation from specified installation instructions can cause serious damage to the amplifier, speakers and/or vehicles electrical system. Damage caused from improper installation is NOT covered under warranty. Please verify all connections prior to turn on your system !

1.Disconnect the vehicle’s negative battery cable.

2.Determine the mounting place for your MTX RTP12. Keep in mind there should be sufficient air flow for proper cooling.

3.Install a positive (+) power cable from the vehicle’s battery through the firewall using a grommet or firewall bushing to avoid cable damage from sharp edges of the firewall. Run the cable through the interior of the vehicle and connect it to the amplifier (+12V) terminal (1). Do Not connect to the battery at this time.

Note : Use only proper gauge wire for both positive and negative connections.

4.Install a circuit breaker or fuse within 20cm of the battery. This effectively lowers the risk of severe damage to you or your vehicle in case of a short circuit or accident. Make sure the circuitbreaker is switched off or the fuse is taken out of the fuse holder untill all connections are made. Now connect your positive power cable to the positive battery terminal of the battery.

5.Grounding - Locate a proper ground point on the vehicle’s chassis and remove all paint, dirt or debris to reveal a bare metal surface. Attach the ground wire to that contact point. Connect the opposite end of the ground wire to the (GND) terminal on the amplifier (3).

6.Connect a remote turn-on wire from the source unit to amplifier remote terminal (2). If the source unit does not have a dedicated Remote Turn-on lead, you may connect to the source unit’s Power Antenna lead.

7.Connecting signal cables to the amplifier : There are two ways to supply the signal to your MTX RTP12.

•To get maximum performance, we suggest connecting a high quality RCA to the corresponding outputs at the source unit and inputs of the amplifier.

•If a source unit is being used without RCA outputs, use the included high-level amplifier’s speaker terminals (8) using the right gauge speaker wire.

8. Double check all previous installation steps, in particular, wiring and component connections. Once verified, reconnect the vehicle’s negative battery cable, turn the circuit breaker on or place the fuse in the fuse holder.

Note : Gain Levels on the amplifier should be turned all the way down (counter clockwise) before proceeding with adjustments.

How To Stay Tuned :

https://www.facebook.com/MTXEurope

https://twitter.com/MTXEurope

http://www.mtxaudio.eu

Manuel - MTX RTP12

Merci !

Merci d’avoir fait confiance à MTX en achetant un amplificateur hautes performances de la série RFL. Une bonne installation combinée à des subwoofers MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tenir éveillé vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac à sable les petits joueurs...

Caractéristiques :

•Caisson de grave amplifié

•Ampli mono classe-D

•Subwoofer : 30cm (12”)

•Ampli puissance Max : 660W

•Ampli puissance RMS : 220W

•Commande EBC incluse

•Entrées haut et bas niveau

•Dimensions : 43x46x43cm

Connecteurs et réglages :

	Power		Input		High Level
					Input
	Prot.	Ch.1	Ch.2	Gain	EBC
					Remote

PWR.

6V - 0,2V

+12V REM GND

Connecteur d’alimentation (+12V) : C’est l’alimentation de l’amplificateur. Ce bornier doit être connecté directement à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le câble d’alimentation à moins de 15cm du système électrique de la voiture ou des câbles RCA. MTX recommande l’utilsation de câble de 6mm2 100% en cuivre.

Connecteur “Remote” (REM) : C’est la commande d’allumage et d’extinction de l’amplificateur. Pour allumer l’ampli, il faut appliquer un +12V sur cette borne. La commande “Remote” se trouve dans les câbles de votre source avec l’inscription “Remote”ou “Power Antenna”.

Connecteur de masse (GND) – C’est le bornier qui doit être relié à la masse de votre véhicule. Une masse de très bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de câble que pour l’alimentation (6mm2).

LED de protection (Prot.) : Lorsque l’amplificateur est en protection thermique (trop chaud) ce LED s’allume en rouge.

LED temoin d’allumage (PWR.) : Ce LED est allumé en rouge lorsque l’amplificateur est en fonction.

Entrées RCA (Input) : Ces entrées RCA se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,2 Volt, le niveau maximum est de 6 Volts. MTX recommande d’utiliser des câbles RCA “twistés” de qualité (comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.

Niveau de sensibilité (GAIN) – Ce réglage permet d’aligner la sensibilité de votre tube amplifié avec celle de votre source. Elle varie sur l’amplificateur de 0,2 à 6V. Cette commande n’est pas un volume ! Cela ne sert à rien de la mettre à fond.

Ajuster le niveau de sensibilité (Gain)

1.Tourner le potentiomètre dans le sens contraire des aiguilles d’une montre (au minimum)

2.Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi

3.Augmenter le potentiomètre “Gain” jusqu’à entendre de la distortion (son dégradé)

4.Diminuer le niveau d’une heure sur le potentiomètre

5.Votre amplificateur est calibré avec la source

Entrées haut-niveau (High Level Input) : Votre tube amplifié MTX accepte le signal provenant des câbles haut-parleur de votre source (dans le cas ou votre source ne serait pas équipée de sorties RCA). Des adapteurs sont fournis à cet effet. Il suffit d’y brancher vos câbles haut-parleurs et de brancher les adaptateurs dans le connecteur “High Level Input”.

Port EBC (External Bass Control - EBC Port) : Ce port permet la connexion de la commande déportée EBC livrée de série. Elle vous permet de régler le niveau du subwoofer assis aux places avant.

Installation et montage :

MTX vous recommande de faire appel à un installateur spécialisé pour le montage de votre MTX RTP12. Tout mauvais branchement peut gravement endommager ce produit, vos haut-parleurs ou encore le système électrique de votre véhicule. Veuillez à vérifier deux fois les branchements avant de mettre en marche votre système audio.

1.Déconnectez la masse de la batterie du véhicule.

2.Déterminez l’emplacement de votre MTX RTP12. Pour un bon fonctionnement, il faut laisser de l’air devant la section amplificateur (pour son refroidissement) et devant le subwoofer.

3.Faites passer un câble d’alimentation de la batterie jusqu’au connecteur marqué ”+12V” sur l’amplificateur. Ne pas connecter ce câble pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de protection pour que le câble ne s’endommage pas. Attention à bien utiliser la section de câble recommandée.

4.Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du véhicule. C’est une protection très importante pour vous et votre véhicule en cas d’accident ou de court-circuit. Vous pouvez maintenant connecter le câble d’alimentation +12V sur la borne positive (rouge) de la batterie.

5.Trouvez une très bonne masse, la plus courte possible (donc proche de l’amplificateur). Le point de contact doit être décapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la même section de câble que pour l’alimentation. Branchez la masse au connecteur marqué “GND” sur l’amplificateur puis visser l’autre extrémité à la tôle du véhicule.

6.Connectez un câble de commande d’allumage (remote) et d’extinction de votre source au bornier marqué“Rem.”sur l’amplificateur. Ce câble est généralement de petite section et de couleur bleue. Il se trouve à l’arrière de votre source. Il est parfois marqué “remote” ou “power antenna”.

7.Connectez les câbles RCA de votre source aux borniers marqués“INPUT”. Si votre source n’est pas équipée de câbles RCA, vous pouvez utiliser les adaptateurs haut niveau fournis (High Level Input). Il faut alors brancher les câbles haut-parleur de votre source à ces adaptateurs, puis brancher l’adaptateur dans le bornier “High Level Input”.

8.Vérifiez tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez reconnecter la masse de la batterie. Puis placez le fusible dans son porte fusible.

Attention : pour commencer les réglages, la sensibilité “GAIN” sur l’amplificateur doit être en position minimum, donc à fond dans le sens contraire des aiguilles d’une montre.

Comment rester connecté :

https://www.facebook.com/MTXEurope

https://twitter.com/MTXEurope

http://www.mtxaudio.eu

Manual de usuario - MTX RTP12

Muchas Gracias !

Gracias por elegir el producto MTX para un máximo de sonido en tu vehículo. Con los amplificadores, altavoces y subs MTX y conexiones StreetWires podrá eschuchar, sentir y experimentar la música como nunca antes y de la forma que el artista pretendía cuando se grabó.

Especificaciones :

•Caja Reflex Auto-amplificada

•Amplificador Monobloque clase D

•Subwoofer : 30cm (12”)

•Potencia Máxima del amplificador: 660W

•Potencia RMS del amplificador: 220W

•Control remoto EBC incluido

•Entradas de Alta y Baja señal

•Dimensiones : 43x46x43cm

Panel de control en el Amplificador :

	Power		Input		High Level
					Input
	Prot.	Ch.1	Ch.2	Gain	EBC
					Remote

PWR.

6V - 0,2V

+12V REM GND

Terminal Power (+12V) : Esta es la entrada principal de alimentación positiva, la cual se debe conectar directamente al terminal positivo de la batería. Evite pasar el cable de alimentación junto a cableado RCA para evitar la intrusión de ruido. Es muy importante que asegure bien las conexiones para unas máximas prestaciones. MTX recomienda el uso de cable mínimo de 6mm2 para el MTX RTP12.

Remote Terminal (REM) : The RTP12 can be turned on by applying 12 volts to this terminal. Typically this voltage is supplied by a wire from the source unit marked “remote” or “power antenna”.

Terminal de masa (GND) : Se precisa de una buena conexión de masa o negativo para un correcto funcionamiento. Utilice el mismo diámetro de cable que con el positivo. Conéctelo a algún punto del chasis del vehículo, el cual habrá lijado para retirar la pintura y limpiado de suciedad. Ha de garantizar una buena conductividad.

LED de protección (Prot.) : Cuando el amplificador está en protección térmica el diodo LED se encenderá en color rojo.

LED PowerOn (PWR.) : El LED se iluminará en color rojo cuando el amplificador se encuentre encendido.

Entradas RCA (Input) : Estas entradas se usarán cuando la salida del auto-radio disponga de salidas RCA o salidas de línea de voltaje, mínimo de 200mV. MTX recomienda solo cables de alta calidad apantallados para reducir la posibilidad de intrusión de ruidos y parásitos.

Control de Ganancia (Gain) : Ajusta la sensibilidad de entrada, operando desde los 200mV a los 6V

Ajuste de ganancia :

1.Gire el ajuste de ganancia al mínimo.

2.Ajuste el volumen del auto-radio al 75% o 3/4 de recorrido máximo.

3.Suba el ajuste de sensibilidad del amplificador hasta que aprecie distorsión en la escucha

4.Baje la sensibilidad del amplificador hasta que desaparezca dicha distorsión.

5.5. El amplificador ya está ajustado al auto-radio.

Entradas de señal de alta o altavoz (High Level Input) : Estas entradas se conectarán a las salidas de altavoz del auto-radio mediante cableado directo.

Nota: Cuando se utilicen las entradas de alta, se precisará de un cable de remoto para encender y apagar el amplificador.

Puerto EBC (Control externo de graves) : El control remoto del nivel de subwoofer se conecta directamente a este puerto. Así le permitirá disponer de este control en cualquier parte del vehículo. El EBC está incluido.

Instalación y montaje :

MTX le recomienda que su nuevo MTX RTP12 sea instalado por un instalador autorizado MTX. Cualquier desviación en la instalación respecto de las especificadas en este manual de instrucciones puede causar serios daños serios al amplificador, altavoces incluso al sistema eléctrico del propio automóvil. Los daños causados por una instalación inapropiada e indebida NO quedan cubiertas por la garantía. Por favor, verifique todas las conexiones antes de encender el equipo!

1.Disconnect the vehicle’s negative battery cable.

2.Determine un lugar para alojar su tubo auto-amplificado. Tenga en mente que debería haber suficiente espacio para asegurar el flujo necesario de aire para su correcta ventilación y disipación del calor.

3.Instale un cable de positivo (+) desde el terminal positivo de la bacteria usando los correspondientes pasa-muros para evitar cortes en los cables debido a los perfiles cortantes de las chapas metálicas. Pase el cable haciéndolo llegar al terminal (+12V) o terminal (1) del amplificador. No conecte la bacteria al mismo tiempo.

Nota: Use la misma sección de cable tanto para positive como para negativo en la alimentación del amplificador.

4.Instale un fusible general a no más de 20cm de la bacteria en la línea positiva. Esto efectivamente reduce el riesgo de daños severos en si vehículo en caso de corto-circuito o accidente. Asegúrese de no colocar el fusible en el portafusibles hasta que todas las conexiones hayan sido realizadas correctamente en el sistema. Ahora conecte el cable de positivo al terminal (+) de la batteria.

5.Terminal de masa: Localice una buena conexión de masa o negativo para un correcto funcionamiento. Utilice el mismo diámetro de cable que con el positivo. Conéctelo a algún punto del chasis del vehículo, el cual habrá lijado para retirar la pintura y limpiado de suciedad. Ha de garantizar una buena conductividad. Conecte el correspondiente cable de negativo al terminal (GND) del amplificador MTX (3).

6.Conecte un cable de encendido remoto desde la salida a tal efecto en su unidad principal al terminal de encendido remoto de su tubo auto-amplificado, terminal (2). Si su unidad principal no dispone de esta salida de encendido remoto puede conectar la entrada de encendido remoto a la salida de alimentación de antena activa de su unidad principal.

7.Conecte los cables de señal al amplificador: Hay dos maneras de suministrar señal a su MTX RTP12.

•Para conseguir las máximas prestaciones, le sugerimos usar cableados RCA de alta calidad.

•Si el auto-radio no dispone de salidas RCA, use la entrada de alta del amplificador con un cable de la sección adecuada, use los terminales de entradas de alta del amplificador utilizando una sección de cable de altavoz adecuada.

8. Revise nuevamente todos los pasos realizados hasta este punto, en particular los que hacen referencia a inter-conexionado. Una vez verificados conecte el cable de negativo, y reponga el fusible en el porta-fusibles.

Nota: Los niveles de ganancia del amplificador deberán ajustarse al mínimo antes de proceder con el ajuste mencionado.

Cómo estar Sintonizado :

https://www.facebook.com/MTXEurope

https://twitter.com/MTXEurope

http://www.mtxaudio.eu

Bedienungsanleitung - MTX RTP12

Vielen Dank !

Vielen Dank, dass Sie sich für einen MTX Audio High End Verstärker entschieden haben. Fachmännischer Einbau und eine Kombination mit MTX Lautsprechern und Subwoofern garantieren optimale Leistung und ein hervorragendes Klangerlebnis. Viel Spass!

Technische Daten :

•Aktives Bassreflexgehäuse

•Mono ClassD Verstärker

•Subwoofer : 30cm (12”)

•Max. Verstärkerleistung : 660W

•RMS Verstärkerleistung : 220W

•EBC Fernbedienung im Lieferumfang

•Cinch und Hochpegeleingänge

•Abmessungen : 43x46x43cm

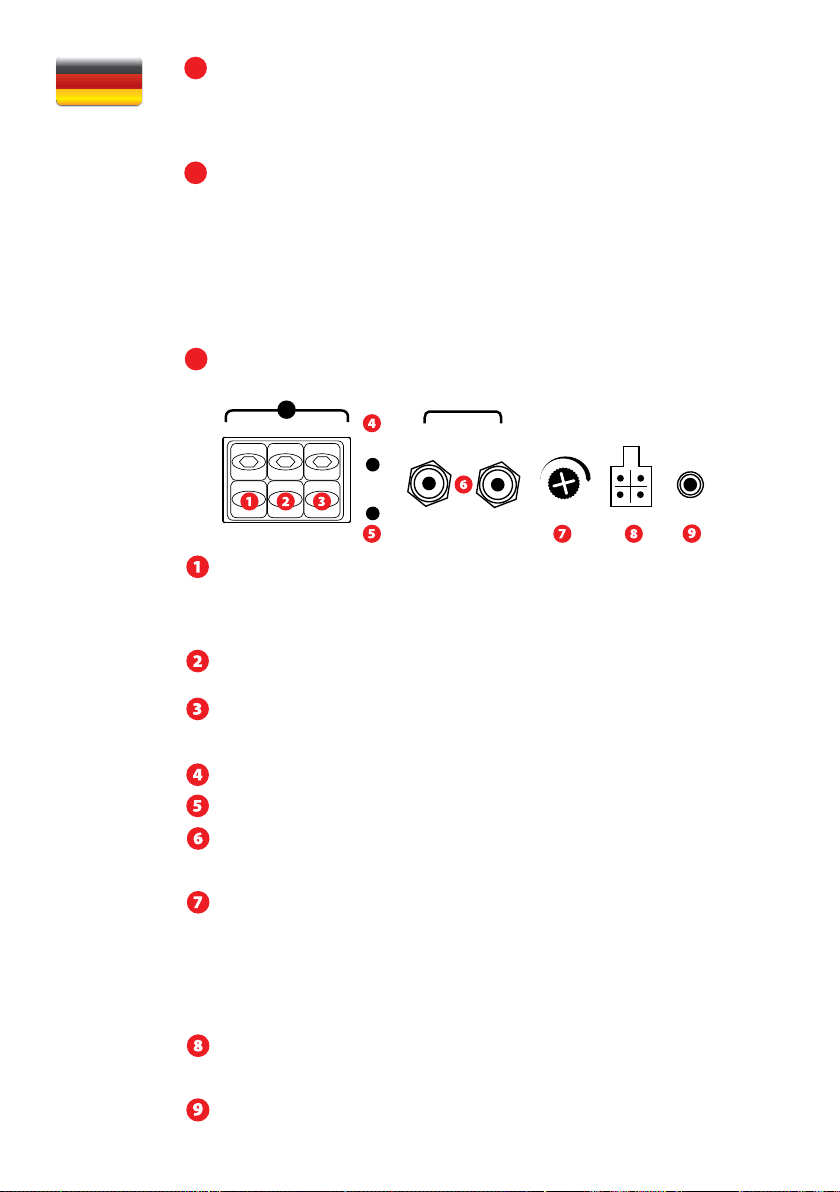

Einstellungen am Verstärker - Anschlussleiste :

	Power		Input		High Level
					Input
	Prot.	Ch.1	Ch.2	Gain	EBC
					Remote

PWR.

6V - 0,2V

+12V REM GND

(+12V) Stromanschluss : Dies ist der Stromanschluss des Verstärkers. Dieser muss – um einen optimalen Betrieb sicherzustellen – direkt mit dem Pluspol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und vermeiden Sie es, dass Kabel entlang der Cinch-, Antennenleitung oder anderer empfindlicher Komponentenzu verlegen. Der besonders starke Stromfluss in diesem Kabel könnte zu Störgeräuschen im Audiosystem führen. Auch eine feste Verbindung des Kabels ist sehr wichtig, um maximale Leistung zu erzielen. Wir empfehlen für die MTX RTP12 einen Kabelquerschnitt von mindestens 6mm2 aus reinem Kupfer.

Remote-Anschluss : Liegen hier 12 Volt an, so schaltet der Verstärker ein. Nutzen Sie hierzu den„Remote“-Ausgang oder den Ausgang für die elektrische Antenne des Radios.

Masseanschluss : Ein guter Massepunkt ist für die maximale Leistung des Verstärkers sehr wichtig. Ein möglichst kurzes Kabel mit dem gleichen Querschnitt, der auch für das Stromkabel verwendet wird, verbinden Sie direkt mit der Fahrzeugkarosserie. Entfernen Sie an dieser Stelle den Lack um das Massekabel mit dem blanken Metall zu verbinden.

Schutzschaltung LED (Prot.) : Bei Überhitzung des Verstärkers leuchtet die LED rot.

Betriebsanzeige LED (PWR.) : Die LED leuchtet bei eingeschaltetem Verstärker rot.

Cincheingänge : Diese Eingänge sind für Radios vorgesehen, die über Cinchausgänge verfügen. Für einen einwandfreien Betrieb sind mind. 200mV Spannung des Radios erforderlich. Um ungewünschte Störgeräusche zu vermeiden, empfehlen wir ein hochwertiges Cinchkabel mit “Twisted Pair”Aufbau.

Pegelregler : Der Pegelregler ermöglicht es, die Eingangsempfindlichkeit des Verstärkers an die Ausgangsspannung Ihres Radios anzupassen. Die mögliche Empfindlichkeit liegt zwischen 200mV und 6V.

Einstellung des Pegels :

1.Stellen Sie den Pegelregler des Verstärkers auf Null (gegen den Uhrzeigersinn)

2.Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke

3.Drehen Sie den Pegel des Verstärkers auf, bis hörbare Verzerrungen auftreten

4.Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.

5.Der Verstärker ist nun optimal auf Ihr Radio eingestellt.

Hochpegel-Eingänge : Sollte Ihr Radio nur über Lautsprecherausgänge verfügen, so nutzen Sie diese Eingänge. Die Lautsprecherkabel des Radios sollten direkt mit dem Adapter der Endstufe verbunden werden. Sollte Ihr Radio nur über Lautsprecherausgänge verfügen, so nutzen Sie diese Eingänge. Die Lautsprecherkabel des Radios sollten direkt mit dem Adapter der Endstufe verbunden werden.

EBC Anschluss : Zum Anschluss der mitgelieferten Bassfernbedienung. Mit dieser Fernbedienung können Sie den Basspegel vom Fahrersitz aus einstellen.
