Lutron Technical Support Center 1.800.523.9466 24 hrs / 7 days www.lutron.com
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
Made and printed in U.S.A. 3/10 P/N 030-1276 Rev. B
Fan/Light Controls
Rated at 120 V 60 Hz
AY2-LFSQ: Fan: 1.5 A Light:300 W S2-LF: Fan: 2.5 A Light:300 W
TG2-LFSQ: Fan: 1.5 A Light: 300W S2-LFSQ: Fan: 1.5 A Light:300 W
S2W-LFSQ: Fan: 1.5 A Light:300 W
Important Notes
Please read before installing.
1. CAUTION: To avoid overheating and possible damage to other equipment, do not use
to control receptacles, fluorescent lighting fixtures, or transformer-supplied appliances.
2. Controls require separate wires in the wallbox for fan and light.
3. For new installations, wire a test switch before installing the control.
4. Set multispeed fans to their highest setting before installing controls.
5. Use an AY2-LFSQ, S2-LFSQ, S2W-LFSQ or TG2-LFSQ control with a ceiling paddle fan
only. Use only one ceiling paddle fan per control.
6. Use an S2-LF only with fans marked “Suitable for use with solid-state fan-speed controls.”
7. Do not wire an AY2-LFSQ, S2-LFSQ, S2W-LFSQ or TG2-LFSQ in circuit with a GFCI
breaker/receptacle.
8. Controls may feel warm to the touch during normal operation.
9. When no “grounding means” exist within the wallbox then the NEC
® 2008, Article 404.9
allows a dimmer without a grounding connection to be installed as a replacement, as
long as a plastic, noncombustible wallplate is used. For this type of installation, cap or
remove the green ground wire on the dimmer and use an appropriate wallplate such as
Claro
® series wallplates by Lutron®.
10. Install in accordance with all national and local electrical codes.
11. Clean control with a
soft damp cloth only
. Do not use any chemical cleaners.
Multi-Unit Installations
When combining controls in a wallbox, remove all inner side sections before wiring
(see below). Use pliers to bend each side section up and down until it breaks off. S2-LF
controls require reduction of their capacity. Refer to chart below for maximum capacity.
Other fan-speed controls (-LFSQ) do not require capacity reduction.
Break-off fin
To Fa n
Feed (Live)
Turn screws to loosen.
To Light
Align control and
tighten screws.
Start screws.
Limited Warranty
(Valid only in U.S.A., Canada, Puerto Rico,and the Caribbean.)
Lutron will, at its option, repair or replace any unit that is defective in materials or manufacture within one
year after purchase. For warranty service, return unit to place of purchase or mail to Lutron at 7200 Suter
Rd., Coopersburg, PA 18036-1299,postage pre-paid.
THIS WARRANTY IS IN LIEU OF ALL OTHER EXPRESS WARRANTIES, AND THE IMPLIED WARRANTY
OF MERCHANTABILITY IS LIMITED TO ONE YEAR FROM PURCHASE. THIS WARRANTY DOES NOT
COVER THE COST OF INSTALLATION,REMOVAL OR REINSTALLATION, OR DAMAGE RESULTING FROM
MISUSE, ABUSE, OR DAMAGE FROM IMPROPER WIRING OR INSTALLATION. THIS WARRANTY DOES
NOT COVER INCIDENTAL OR CONSEQUENTIAL DAMAGES. LUTRON’S LIABILITY ON ANY CLAIM FOR
DAMAGES ARISING OUT OF OR IN CONNECTION WITH THE MANUFACTURE, SALE, INSTALLATION,
DELIVERY, OR USE OF THE UNIT SHALL NEVER EXCEED THE PURCHASE PRICE OF THE UNIT.
This warranty gives you specific legal rights, and you may have other rights which vary from state to state.
Some states do not allow the exclusion or limitation of incidental or consequential damages, or limitation
on how long an implied warranty may last, so the above limitations may not apply to you.
Lutron and Claro are a registered trademarks of Lutron Electronics Co., Inc. NEC is a registered
trademark of the National Fire Protection Association, Quincy, Massachusetts.
© 2010 Lutron Electronics Co., Inc.
Technical Assistance
If you have questions concerning the installation or operation of this product, call the
Lutron Technical Support Center
. Please provide exact model number when calling.
1.800.523.9466 (U.S.A., Canada, and the Caribbean) +1.888.235.2910 (México)
+1.610.282.3800 (Other countries)
Fax +1.610.282.6311 Internet: www.lutron.com
Important Wiring Information
Twist wire
connector tight.
Be sure no bare
wire is exposed.
When making wire connections, follow the recommended strip lengths and combinations
for the supplied wire connectors. Note: Wire connectors provided are suitable for
copper
wire only.
For aluminum wire, consult an electrician.
Small:
Strip insulation 3/8 in (10 mm) for 14 AWG (1.5 mm
2
) wire.
Strip insulation 1/2 in (13 mm) for 16 or 18 AWG (1.0 or 0.75 mm
2
) wire.
Use to join one 14 AWG (1.5 mm
2
) supply wire with one 16 or 18 AWG
(1.0 or 0.75 mm
2
) control wire.
Large:
Strip insulation 1/2 in (13 mm) for 10 to 14 AWG (6 to 1.5 mm
2
) wire.
Strip insulation 5/8 in (16 mm) for 16 or 18 AWG
(1.0 or 0.75 mm
2
) wire.
Use to join one or two 12 or 14 AWG (2.5 or 1.5 mm
2
)
supply wires with one 10 to 18 AWG (6 to 0.75 mm
2
)
control wire.
Small
Large
No Sides 1 Side 2 Sides
Model Number Load Removed Removed Removed
S2-LF Fan/ Light 2.5 A 300 W 2.1 A 250 W 1.7A 200W

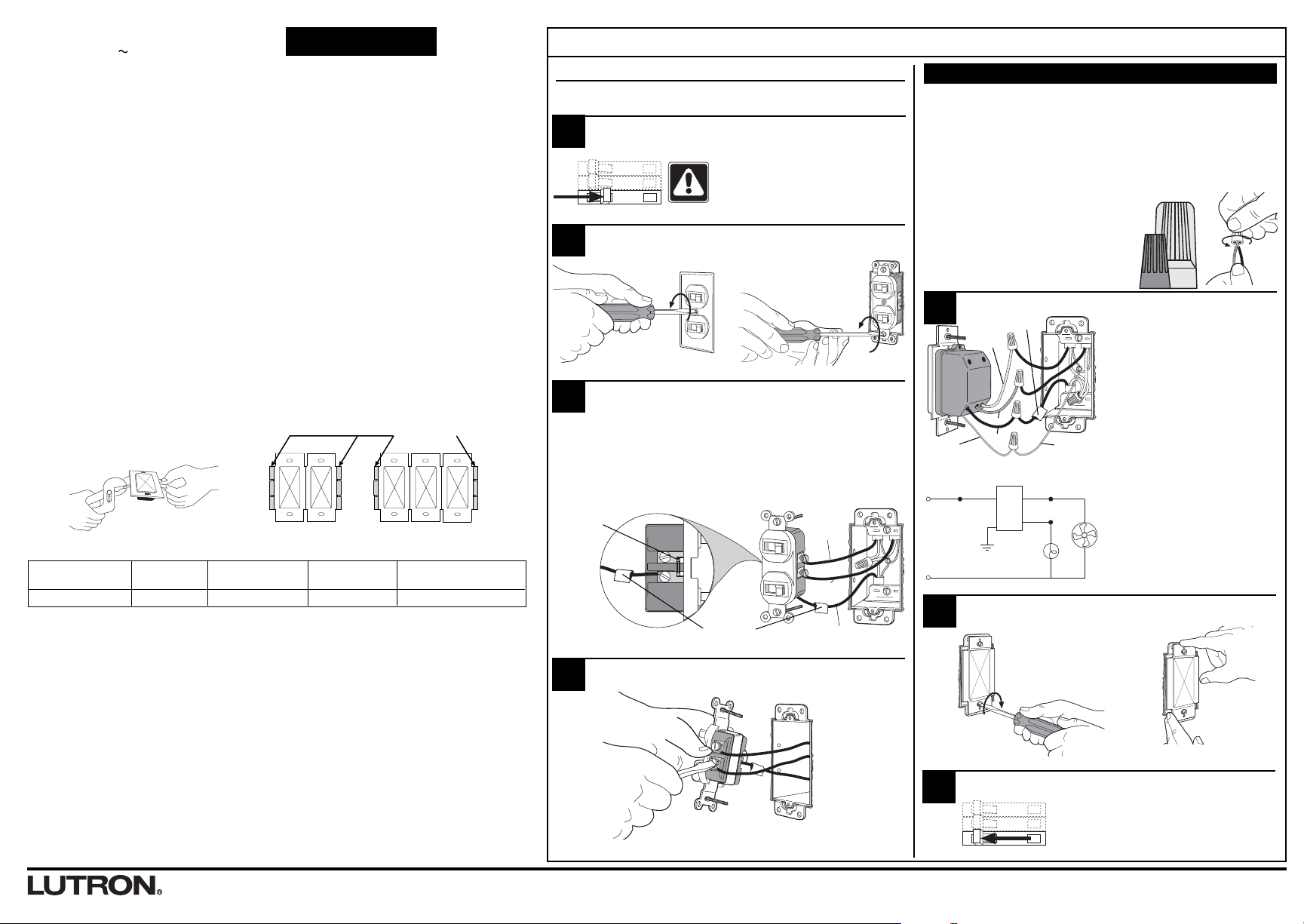

Installation
For installations involving more than one control in a wallbox, refer to Multi-Unit
Installations before beginning.
WARNING: Turn power OFF at circuit breaker or remove fuse.
Remove switch mounting screws. Pull switch from wall.
Verify application. This dimmer mounts in a single-gang wallbox and independently
controls a ceiling paddle fan and a light with each slider. Independent wire must
be provided for the fan and light in addition to the feed wire (Live).
Disconnect switch wires.
Wire the control.
• Connect the green ground
wire on the control to the bare copper
or green ground wire in the wallbox.
• Connect the black wire on the control
to the tagged wallbox wire removed
from the switch (feed wire from the
circuit breaker or fuse box).
• Connect the yellow wire on
the control to the wire leading
to the fan.
• Connect the red wire on the control to
the wire leading to the light.
Mount and align control. Install wallplate.
Turn power ON.
120 V~
60 Hz
Tag
P/N 030-1276
P/N 030-1276
Yellow
TAG
Red
Black
Green
Ground
Green
Ground
Yellow
Red*
Black
Live
Neutral
Light
Fan
*Cap of Red wire if
no light is used.
11
22
33
44
77
66
55
Do Not Remove
Outside Section
s
Inside Sections Are
Removed From Each
Control
Side Sections Are Removed
From Both Sides Of Middle
Control
Break
Side Sections
WARNING: Shock Hazard. May result in serious
injury or death. Turn of power at circuit breaker
before installing the unit.
Tag the wire that is connected to the feed side
of the switch (the side with the break-off fin).
English
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
Page 2
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
Hecho e impreso en E.U.A., 3/10 P/N 030-1276 Rev. B
Controle de Velocidad
Valor nominal de 120 V 60 Hz
AY2-LFSQ: Ventilador: 1,5 A Luz:300 W S2-LF: Ventilador: 2,5 A Luz:300 W
TG2-LFSQ: Ventilador: 1,5 A Luz: 300 W S2-LFSQ: Ventilador: 1,5 A Luz:300 W
S2W-LFSQ: Ventilador: 1,5 A Luz:300 W
Notas Importantes
Favor de leer antes de instalar.
1. Precaución: Para evitar un recalentamiento o el posible daño a otros equipos, no instale para controlar receptáculos, acce-
sorios fluorescentes, o equipos subministrados por transformadores.
2. Los controles requieren alambres separados, en la caja de embutir, para el ventilador y la luz.
3. Para instalaciones nuevas, use un interruptor de ensayo antes de probar el control.
4. Fije ventiladores de varias velocidades en la más alta antes de instalar controles.
5. Use un AY2-LFSQ, S2-LFSQ, S2W-LFSQ ó un TG2-LFSQ solamente para ventiladores de paletas. Use solamente un control
silencioso por cada ventilador de paletas.
6. Use un S2-LF solamente con ventiladores indicados “Probados para uso con controles de velocidad de estado sólido”.
7. No conecte un AY2-LFSQ, S2-LFSQ, S2W-LFSQ ó un TG2-LFSQ en un circuito con un cortacircuito o receptáculo de GFCI .
8. Durante la operación normal, el control puede estar tibio al tacto.
9. Si en la caja de embutir no hay acceso a una conexión de tierra, la norma NEC
® 2008, Artículo 404-9 permite instalar como
reemplazo un atenuador sin conexión a tierra, en tanto se utilice una placa de pared de plástico no combustible. Para este
tipo de instalación, aísle o elimine el conductor verde de tierra del atenuador y utilice una placa de pared adecuada tal como
la Claro
TM de Lutron®.
10. Instale de acuerdo a los códigos nacionales y locales gobernando la electricidad.
11. Limpie la unidad con un
paño suave y húmedo únicamente
. No use agentes químicos de limpieza.
Instalaciones de Unidades Multiples
Cuando combine controles en la caja de embutir, elimine todas las secciones laterales internas antes de conectar los alambres.
Vea el diagrama siguiente. Use un alicate para doblarlas cuidadosamente hasta que se despeguen. Los controles S2-LF requieren
reducción en capacidad. Consulte la tabla siguiente para la capacidad máxima del control. Los otros controles de velocidad (-LFSQ)
no requieren reducción de capacidad.
Alinie control y apriete los
tornillos.
Coloque los
tornillos.
Número Secciones Una Sección Dos Secciones
de Modelo Carga Laterales Intactas Lateral Retirada Laterales Retiradas
S2-LF Ventilador/ Luz 2,5 A 300 W 2,1 A 250 W 1,7 A 200 W
Asistencia Técnica
Si tiene preguntas referentes a la instalación o operación de este producto, llame a
Centro de Soporte Técnico de Lutron
. Por favor suministre
el numero exacto del modelo con su llamada.
1.800.523.9466 (E.U.A., Canadá, y el Caribe) +1.888.235.2910 (México) +1.610.282.3800 (otros países)
Fax +1.610.282.6311 Internet: www.lutron.com
Garantía Limitada
(Válido solamente en los E.U.A., Canadá, Puerto Rico, y el Caribe.)
Lutron reparará o reemplazará, a su criterio, cualquier unidad cuyos materiales o fabricación resulten defectuosos en el término de un año después de
la fecha de compra. Para obtener servicio de garantía, la unidad debe devolverse al lugar de compra o enviar, con franqueo pago, a Lutron, 7200 Suter
Road, Coopersburg, Pennsylvania 18036-1299.
ESTA GARANTÍA SE OFRECE EN LUGAR DE CUALQUIER OTRA GARANTÍA EXPRESA. LA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD ESTÁ
LIMITADA A UN AÑO, A PARTIR DE LA FECHA DE COMPRA. ESTA GARANTÍA NO CUBRE LOS COSTOS DE INSTALACIÓN, DESMONTAJE NI
REINSTALACIÓN. TAMPOCO CUBRE DAÑOS RESULTANTES DE UN USO IMPROPIO O ABUSO, NI DAÑOS DEBIDOS A UNA INSTALACIÓN O
CONEXIÓN INCORRECTA. ESTA GARANTÍA NO CUBRE DAÑOS INCIDENTALES NI RESULTANTES. LA OBLIGACIÓN DE LUTRON CON RESPECTO
A CUALQUIER RECLAMACIÓN POR DAÑOS RELACIONADOS CON LA FABRICACIÓN, VENTA, INSTALACIÓN,ENTREGA, USO,REPARACIÓN O
REEMPLAZO DE LA UNIDAD, NO SUPERARÁ,EN NINGÚN CASO, EL PRECIO DE COMPRA.
Esta garantía otorga derechos legales específicos, pero se podría tener otros derechos, que varían de un estado a otro.Algunos estados no permiten
la exclusión o limitación de daños incidentales ni resultantes, ni limitaciones en la duración de una garantía implícita, por lo cual es posible que las
limitaciones mencionadas anteriormente no correspondan en ciertos casos.
Lutron es una marca registrada y Claro es una marca de Lutron Electronics Co., Inc. NEC es una marca registrada de National Fire Protection Association,
Quincy, Massachusetts. © 2010 Lutron Electronics Co.,Inc.
Instrucciones importantes de cableado
Cuando se conecten cables, la longitud expuesta de los extremos y la combinación de conexiones deberán estar de acuerdo con las recomendaciones para el conector suministrado.
Nota: Los conectores suministrados son apropiados para
alambres de cobre únicamente.
Consulte a un electricista en caso de usar conductores de aluminio.
Marque el alambre que está conectado al costado
de alimentación del interruptor (el costado con la
aleta rayada).
Aleta rayada
Alimentación (Vivo)
A la luz
Etiqueta
Al ventilador
Dele vueltas a los tornillos para
soltarlos.
Centro de Soporte Técnico de Lutron +1.888.235.2910 24 horas / 7 días www.lutron.com
Instalación
Para instalaciones múltiples en una caja de embutir,antes de empezar consulte las
instrucciones para unidades múltiples.
Cuidado: Apague la corriente en la caja de circuitos o
remueva los fusibles.
Retire los tornillos de montaje del interruptor. Saque el
interruptor de la pared.
Verifique la aplicación. Este atenuador se monta en una caja
de embutir sencilla y controla, independientemente, con dos deslizadores, un
ventilador de paletas y una luz. Tiene que existir un alambre para la luz y otro
para el ventilador, además del
alambre de alimentación.
Desconecte los alambres del interruptor.
Conecte el control:
• Conecte el alambre de tierra verde en
el control al alambre de tierra de cobre
sin aislamiento o verde en la caja
de embutir.
• Conecte el alambre negro en el control
al alambre removido del interruptor, que
está marcado con una etiqueta.
• Conecte el alambre amarillo del control
al alambre que va al ventilador.
• Conecte el alambre rojo del control al
alambre que va a la luz.
Monte y alinie el control. Instale la placa de pared.
Encienda la corriente.
Pequeño:
Alambres de 1,5 mm
2
(14 AWG) : quite la aislación en 10 mm (3/8 pulgada)
del extremo.
Alambres de 1,0 ó 0,75 mm
2
(16 ó 18 AWG): quite la aislación en 13 mm
(1/2 pulgada) del extremo.
Úselos para conectar un cable de suministro de 1,5 mm
2
(14 AWG) con un cable de control de 1,0 ó 0,75 mm2(16 ó 18 AWG).
Grande:
Alambres de
6 a 1,5 mm
2
(10 a 14 AWG): quite la aislación
en 13 mm (1/2 pulgada) del extremo.
Alambres de
1,0 ó 0,75 mm
2
(16 ó 18 AWG): quite la
aislación en 16 mm (5/8 pulgada) del extremo.
Úselos para conectar uno o dos cables de suministro de
2,5 ó 1,5 mm
2
(12 ó 14 AWG) con un cable de control
de
6 a 0,75 mm
2
(10 a 18 AWG).
Tuerza el conectador
de alambre hasta
que este firme.
Asegúrese que
no queden
alambres
expuestos.
120 V~
60 Hz
Amarillo
Etiqueta
Rojo
Negro
Verde
Tierra
Verde
Tierra
Amarillo
Rojo*
Negro
Vivo
Neutro
Luz
Ventilador
*Tape el alambre
Rojo si no se usará
la luz.
11
22
55
33
44
66
77
No retire
las secciones
exteriores.
A cada control se le
ha quitado la sección
interior.
Al control del medio se
le han quitado las dos
secciones laterales.
Quibre de las
Secciones Laterales
ADVERTENCIA: Peligro de choque eléctrico.
Podría resultar en lesiones graves o la muerte.
desconecte la alimentación en el disyuntor
antes de instalar la unidad.
Grande
Pequeño
Español
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
Loading...
