MANUEL D'INSTALLATION
CLIMATISEUR
www.lg.com
Veuillez lire ce manuel dans son intégralité avant d'installer le climatiseur.
L'installation doit être effectuée conformément aux normes électriques nationales
par un personnel agréé uniquement.
Après avoir lu ce manuel attentivement, conservez-le pour pouvoir vous y reporter
ultérieurement.
MULTI
Traduction de l’instruction originale
Pour plus d'informations, reportez-vous au CD ou au site web de LG (www.lg.com).
FRANÇAIS
2
CONSIGNES DE SECURITE IMPORTANTES
FRANÇAIS
CONSIGNES DE SECURITE IMPORTANTES
LISEZ ENTIEREMENT LES INSTRUCTIONS AVANT D’UTILISER
L’APPAREIL.
Respectez toujours les consignes suivantes pour éviter des situations dangereuses et garantir une performance optimale de votre produit.
AVERTISSEMENT
Le non respect de ces consignes peut être fatal ou provoquer des blessures
graves.
ATTENTION
Le non respect de ces consignes peut provoquer des blessures légères ou
endommager le produit.
AVERTISSEMENT
• Les travaux d’installation ou de dépannage effectués par des personnes
non qualifiées peuvent vous exposer aux risques en même temps que les
autres personnes.
• L'installation doit être réalisée conformément aux normes locales en
vigueur et effectuée uniquement par du personnel qualifié.
• Les informations contenues dans ce manuel sont destinées à un technicien de maintenance qualifié qui maîtrise les consignes de sécurité et dispose d’outils et d’instruments de test appropriés.
• Le fait de ne pas lire attentivement et de ne pas respecter les instructions
de ce manuel peut provoquer un dysfonctionnement de l’équipement, des
dégâts matériels, des blessures individuelles et/ou la mort.
Installation
• Évitez d'utiliser un disjoncteur défectueux ou de capacité insuffisante. Utilisez un disjoncteur ou un fusible de puissance adéquate. Il existe un
risque d’incendie ou d’électrocution.
• Pour toute réparation, contactez le concessionnaire, le revendeur, un électricien qualifié ou un centre de réparation agréé. Ne tentez pas de démonter ou de réparer vous-même l'appareil. Il existe un risque d’incendie ou
d’électrocution.
• Procédez dans tous les cas à une mise à la terre de l’appareil conformément au schéma de câblage. Ne reliez pas le fil de terre à une canalisation
de gaz, une conduite d’eau, à un paratonnerre ou à un fil de terre téléphonique. Il existe un risque d’incendie ou d’électrocution.
!
!
!
CONSIGNES IMPORTANTES DE SÉCURITÉ
3
FRANÇAIS
• Installez le boîtier de commande et fixez soigneusement le capot. Sinon,
vous risquez de provoquer un incendie ou un choc électrique en raison de
la présence de poussières, d’humidité, etc.
• Utilisez un disjoncteur ou un fusible de puissance adéquate. Il existe un
risque d’incendie ou d’électrocution.
• Ne changez pas le câble d'alimentation et n'utilisez pas de rallonge. Si le
câble d’alimentation est abîmé, dénudé par endroit ou défectueux, remplacez-le immédiatement. Il existe un risque d'incendie ou d'électrocution.
• Pour tout démontage, installation ou réinstallation, contactez votre revendeur ou un centre après-vente agréé. Il existe un risque d’incendie, d'électrocution, d’explosion ou de blessure.
• N'installez pas l’appareil sur un support défectueux. Assurez-vous que
l’emplacement choisi pour l’installation ne s’est pas altéré au fil du temps.
Autrement, le produit risque de tomber par terre.
• N’installez jamais l’unité extérieure sur une surface instable, ni dans un
endroit où elle risque de tomber. La chute de l’unité extérieure peut provoquer des dommages, des blessures voire entraîner la mort.
• Le transformateur élévateur de l’unité extérieure fournit un courant haute
tension aux composants électriques. Assurez-vous de décharger complètement le condensateur avant de procéder à une quelconque réparation.
Un condensateur chargé peut être à l’origine d’un choc électrique.
• Lors de l’installation, utilisez le kit fourni à cet effet avec l’appareil. Autrement, l’unité risque de tomber et de provoquer de graves blessures.
• Les connexions électriques entre l’unité intérieure et l’unité extérieure doivent supporter les contraintes mécaniques et le câble d’alimentation doit
être placé de façon à n'exercer aucune traction sur les bornes de
connexion. Toute connexion inadéquate présente un risque de surchauffe
ou d'incendie.
• Procédez à une mise au rebut réglementaire des matériaux d’emballage,
tels que les vis, les clous, les piles, les éléments cassés, etc., après l’installation ou l’entretien de l’appareil. Veillez ensuite à jeter tout sac en plastique. Les enfants pourraient jouer avec ces éléments et se blesser.
• Vérifiez bien le fluide frigorigène à utiliser (consultez l’étiquette apposée
sur l’appareil). L’utilisation d’un fluide frigorigène inadapté risque de nuire
au fonctionnement normal de l’unité.
Fonctionnement
• Si vos mains sont mouillées, ne touchez pas l’appareil et ne l’actionnez
pas. Lorsque vous débranchez le cordon, tenez-le par le connecteur. Il
existe un risque d'incendie ou d'électrocution.
• Ne placez pas un radiateur ou d’autres appareils de chauffage à proximité
du câble d’alimentation. Il existe un risque d’incendie ou d’électrocution.
• Assurez-vous que les pièces électriques ne soient pas au contact de l’eau.
Veillez notamment à installer l’unité loin de toute source d’eau. Il existe un
risque d’incendie, de dysfonctionnement de l'appareil ou d'électrocution.
• Ne stockez pas et n’utilisez pas de combustible ou de gaz inflammable à
proximité de l'appareil. Sinon, vous risquez de provoquer un incendie.
• N’utilisez pas l’appareil dans un espace hermétiquement clos pendant une
longue période. Aérez la pièce régulièrement. Sinon, un manque d’oxygène pourrait être observé, ce qui nuirait à votre santé.
• N’ouvrez pas la grille frontale de l’appareil pendant son fonctionnement
(Ne touchez pas le filtre électrostatique, si l’unité en est équipée). Il existe
un risque d’incendie, de dysfonctionnement de l'appareil ou d'électrocution.
• En cas de bruit anormal, d'odeur ou de fumée, coupez immédiatement le
disjoncteur ou débranchez le câble d’alimentation. Il existe un risque d’incendie ou d’électrocution.
• Aérez régulièrement la pièce où se trouve l’appareil lorsque celui-ci est utilisé simultanément avec un appareil de chauffage, etc. Sinon, un manque
d’oxygène pourrait être observé, ce qui nuirait à votre santé.
• Si l’appareil reste inutilisé pendant un long moment, coupez l’alimentation
ou arrêtez le disjoncteur. Il existe un risque de dommage ou de panne ou
un fonctionnement inattendu.
• Veillez à ce que personne ne puisse trébucher ou tomber sur l’unité extérieure, en particulier les enfants. Cela pourrait provoquer des blessures
corporelles ou endommager l’appareil.
• Veillez à ce qu’il soit impossible de tirer sur le câble d’alimentation ou de
l’endommager pendant le fonctionnement de l’appareil. Il existe un risque
d'incendie ou d'électrocution.
• Ne placez AUCUN objet sur le câble d’alimentation. Il existe un risque d’incendie ou d’électrocution.
• En cas de fuite d’un gaz inflammable, fermez l’arrivée de gaz et ouvrez
une fenêtre afin d’aérer la pièce avant de mettre en marche l’appareil.
N’utilisez pas de téléphone et n’allumez ni n’éteignez les interrupteurs, au
risque de provoquer une explosion ou un incendie.
ATTENTION
Installation
• Faites appel à deux ou plusieurs personnes pour soulever et transporter
l'appareil. Attention à ne pas vous blesser.

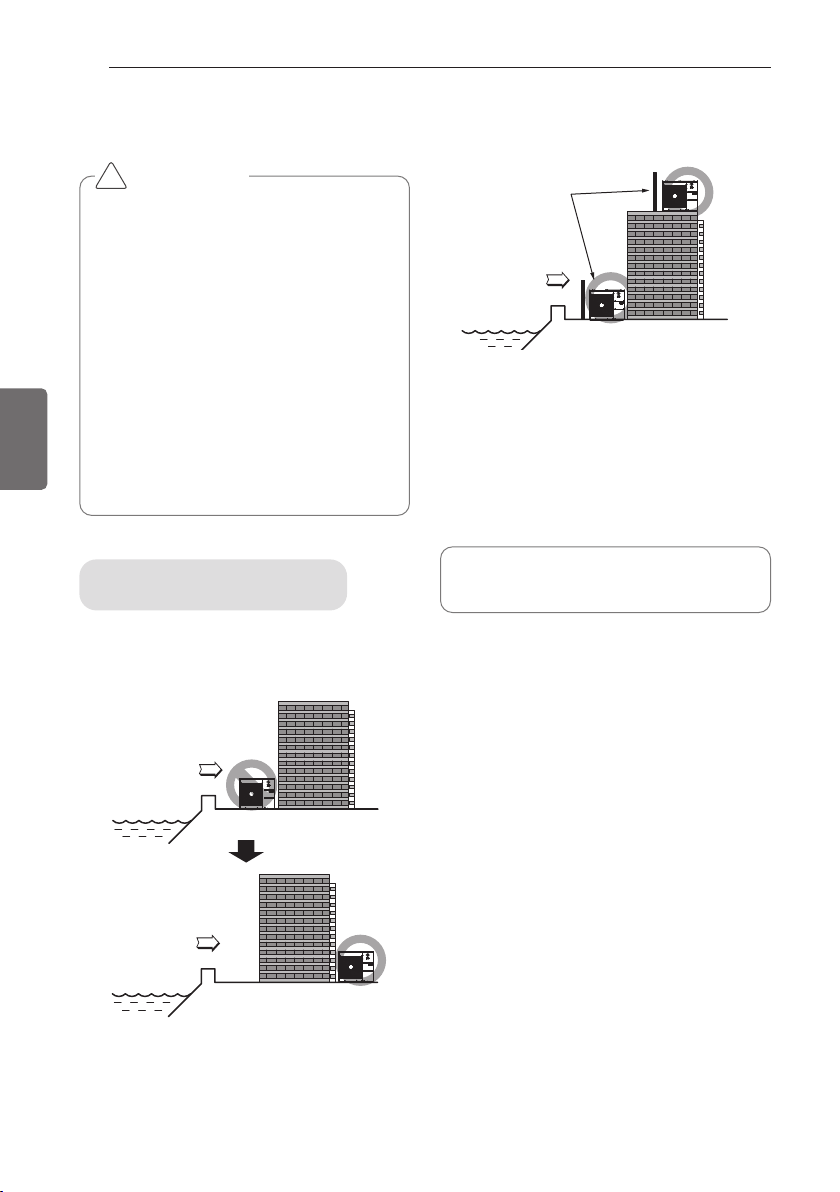

• N’exposez pas l’appareil directement à l'action du vent marin (vent salé).
Vous éviterez tout risque de corrosion.
!
4
CONSIGNES IMPORTANTES DE SÉCURITÉ
FRANÇAIS
CONSIGNES IMPORTANTES DE SÉCURITÉ
5
FRANÇAIS
• Installez le flexible d’évacuation de façon à assurer une évacuation convenable des eaux de condensats. Un mauvais raccordement peut provoquer
une fuite d'eau.
• L'appareil doit être installé de niveau. Vous éviterez ainsi toute vibration ou
nuisance sonore.
• N'installez pas l'appareil dans un endroit où le bruit ou l'air chaud émanant
de l’unité extérieure risque de constituer une nuisance pour le voisinage.
Dans le cas contraire, votre installation pourrait gêner vos voisins et être à
l’origine d’un conflit avec ces derniers.
• Vérifiez systématiquement la présence éventuelle d'une fuite de fluide frigorigène après l'installation ou après une réparation de l'appareil. Si le
niveau de fluide frigorigène est insuffisant, l'appareil risque de tomber en
panne.
• Installez l'appareil en toute sécurité à un endroit pouvant supporter son
poids. En cas de résistance insuffisante, l'appareil risque de tomber et de
provoquer des blessures.
Fonctionnement
• N’utilisez pas l’appareil à des fins particulières comme la conservation
d’aliments, d’œuvres d’art, etc. C'est un climatiseur grand public, pas un
système frigorifique de précision. Sinon, vous risquez d’endommager ou
d’altérer les propriétés de votre appareil.
• N’obstruez pas l'entrée et la sortie du flux d’air. Au risque d’endommager
l’appareil.
• Utilisez un chiffon doux pour le nettoyage. N’utilisez pas de détergents
agressifs ni de solvants ou autres produits de ce type. Sinon, vous risquez
de provoquer un incendie ou un choc électrique ou d’endommager les
composants en plastique.
• Ne touchez pas les parties métalliques de l’appareil lorsque vous enlevez
le filtre à air. Il existe un risque de blessure.
• Ne montez pas sur l’appareil et ne posez rien dessus. (unités extérieures)
Vous risqueriez de provoquer un incendie ou d’altérer le fonctionnement
de l’appareil.
• Remettez le filtre correctement en place après le nettoyage. Nettoyez le
filtre toutes les quinze jours ou plus souvent si nécessaire. Un filtre sale
entraîne une réduction des performances.
• Ne placez pas les mains ou un objet au niveau de l’entrée ou de la sortie
d’air lorsque l’appareil fonctionne. Certaines pièces qui sont acérées et
amovibles peuvent provoquer des blessures.
• Déballez et installez le produit avec prudence. Il comporte des arêtes vives
présentant un risque de coupure.
6
CONSIGNES IMPORTANTES DE SÉCURITÉ
FRANÇAIS
• Si une fuite de fluide frigorigène se produit lors de la réparation, ne le touchez pas. Ce fluide peut provoquer des gelures (brûlures froides).
• N’inclinez pas l’unité lorsque vous la déplacez ou que vous la démontez.
L’eau condensée qu’elle contient pourrait s’écouler.
• N’utilisez pas de mélange d’air ou de gaz autre que le fluide frigorigène
spécifique du système. La présence d’air dans le système frigorifique provoquerait une augmentation excessive de la pression, susceptible d’endommager l’appareil ou de provoquer des blessures.
• Si une fuite de fluide frigorigène se produit lors de l’installation, aérez la
pièce immédiatement. Sinon, vous mettez en danger votre santé.
• Les procédures de démontage de l’unité et de remplacement de l’huile frigorigène ou de composants du système doivent être exécutées conformément aux normes locales et nationales.
• Remplacez les piles des télécommandes par des piles de même modèle.
Ne mélangez pas des piles usées et neuves ou de types différents. Il existe un risque d’incendie ou de dysfonctionnement de l’appareil.
• Ne rechargez pas et ne démontez pas les piles. Ne jetez pas les piles dans
le feu. Elles risquent de brûler ou d’exploser.
• En cas de projection de l’électrolyte pour batterie sur la peau ou les vêtements, rincez soigneusement à l’eau claire. N'utilisez pas la télécommande en cas de fuite des piles. Les produits chimiques contenus dans les
piles et les batteries peuvent provoquer des brûlures ou des blessures
autres.
• En cas d’ingestion du liquide des piles, brossez-vous les dents et consultez un médecin. N'utilisez pas la télécommande en cas de fuite des piles.
Les produits chimiques contenus dans les piles et les batteries peuvent
provoquer des brûlures ou des blessures autres.
• Ne laissez pas le climatiseur en marche pendant une période trop longue
lorsque le taux d'humidité est très élevé et qu'une porte ou une fenêtre
est restée ouverte. L'humidité risque alors de se condenser et de mouiller
ou d'endommager le mobilier.
• N’exposez pas votre peau, ni les enfants ou les plantes aux courants d’air
chaud ou froid. Sinon, vous mettez en danger votre santé.
• Ne buvez pas l’eau évacuée de l’appareil. Cette eau n’est pas potable et
peut provoquer des problèmes de santé graves.
• Utilisez un escabeau ou une échelle stable pour nettoyer ou réparer l’appareil en hauteur. Faites attention à ne pas vous blesser.
TABLE DES MATIERES
7
FRANÇAIS
2
CONSIGNES DE SECURITE
IMPORTANTES
8
INSTALLATION
9
INSTALLATION DE L'UNITÉ
INTÉRIEURE / EXTÉRIEURE
9

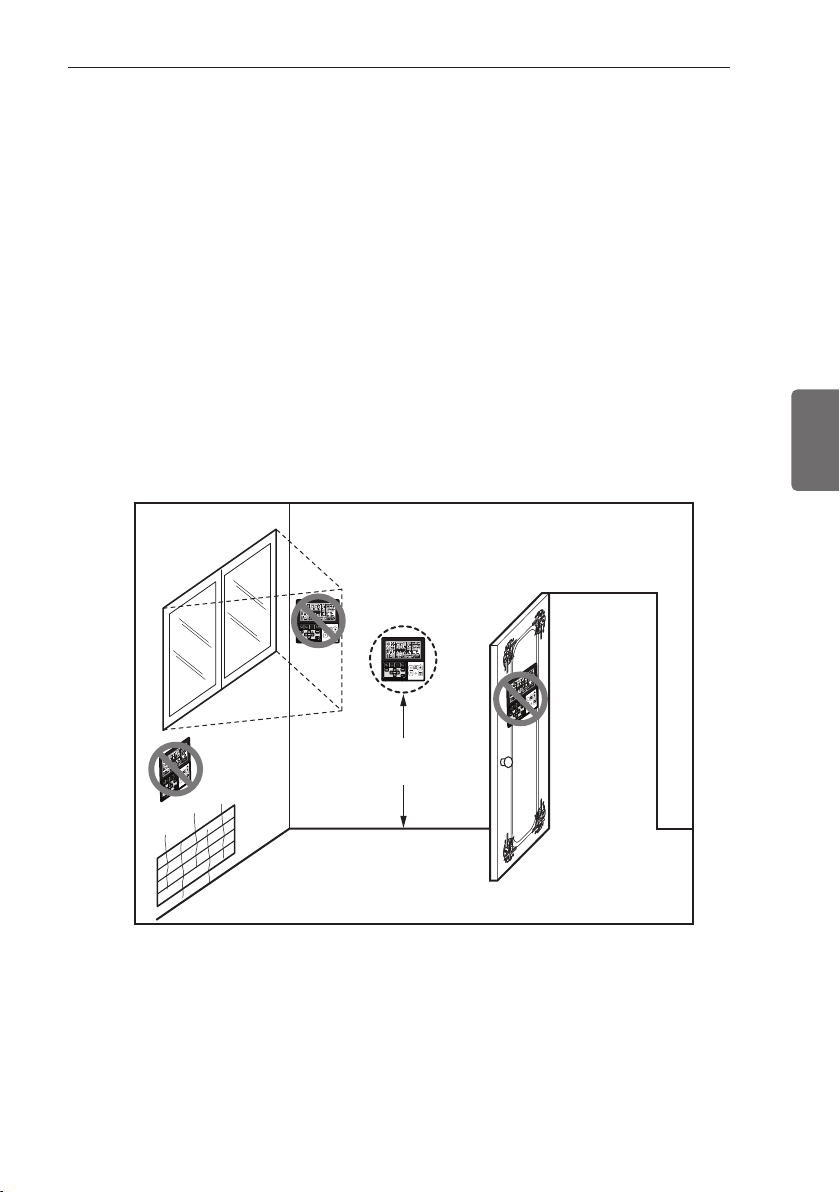

Choisir le meilleur emplacement
10
Fixation de la platine d'installation
11
Longueur et hauteur des tuyaux
11
Charge de fluide frigorigène
12
Travail de préparation pour l'installation (uniquement pour Type Artcool)
13
Percez un trou dans le mur
13
INSTALLATION DU DISPOSITIF DE RÉGULATION À DISTANCE FILAIRE
15
Installation de la télécommande câblée
16
TRAVAIL D'ÉVASAGE ET DE
RACCORDEMENT DES
TUYAUX
16

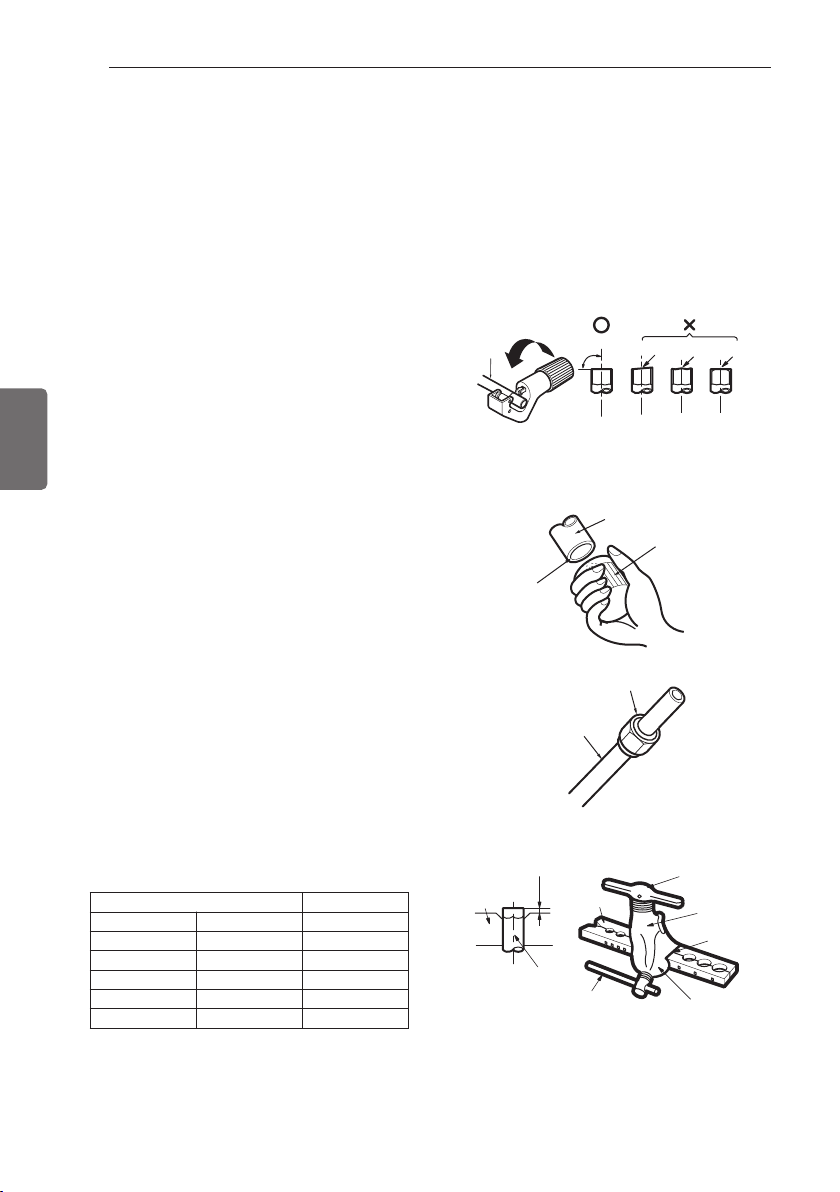

Travail d'évasement
17

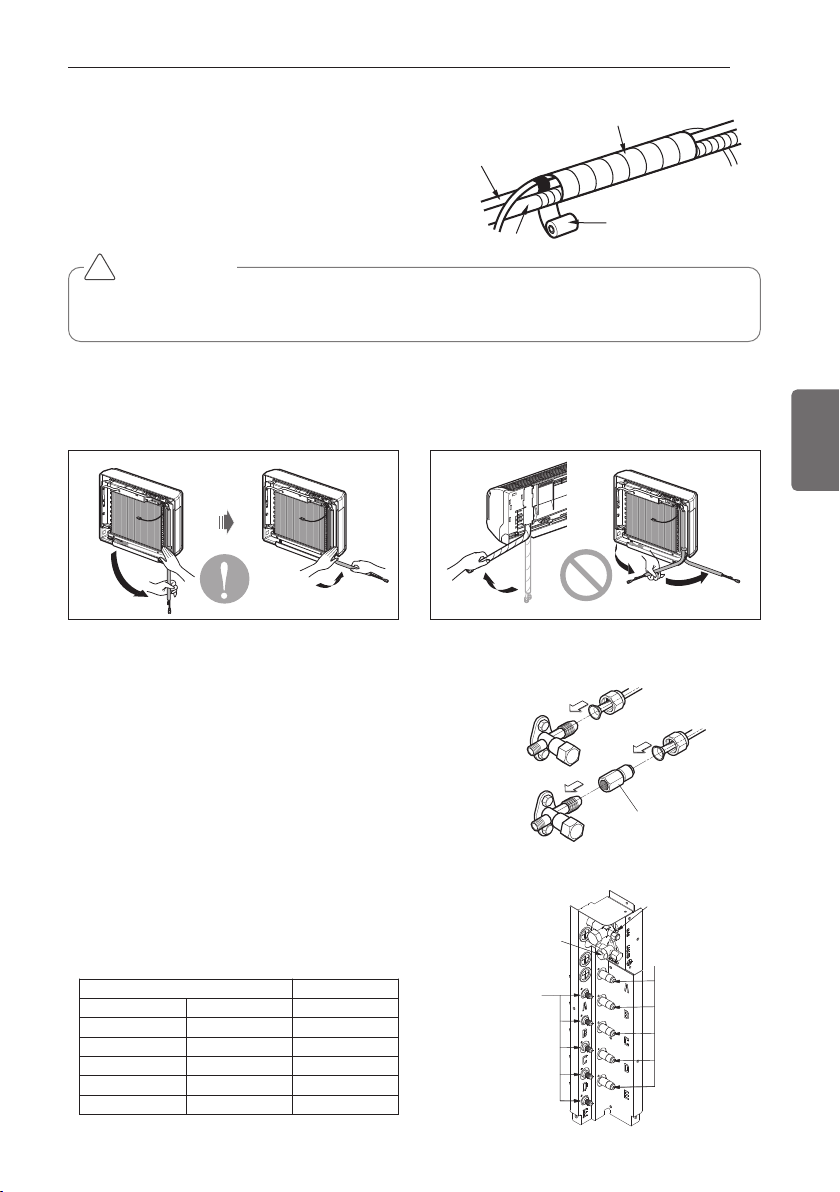

Connexion de la tuyauterie – Unité intérieure
19
Raccordement des tuyaux - Extérieur
20

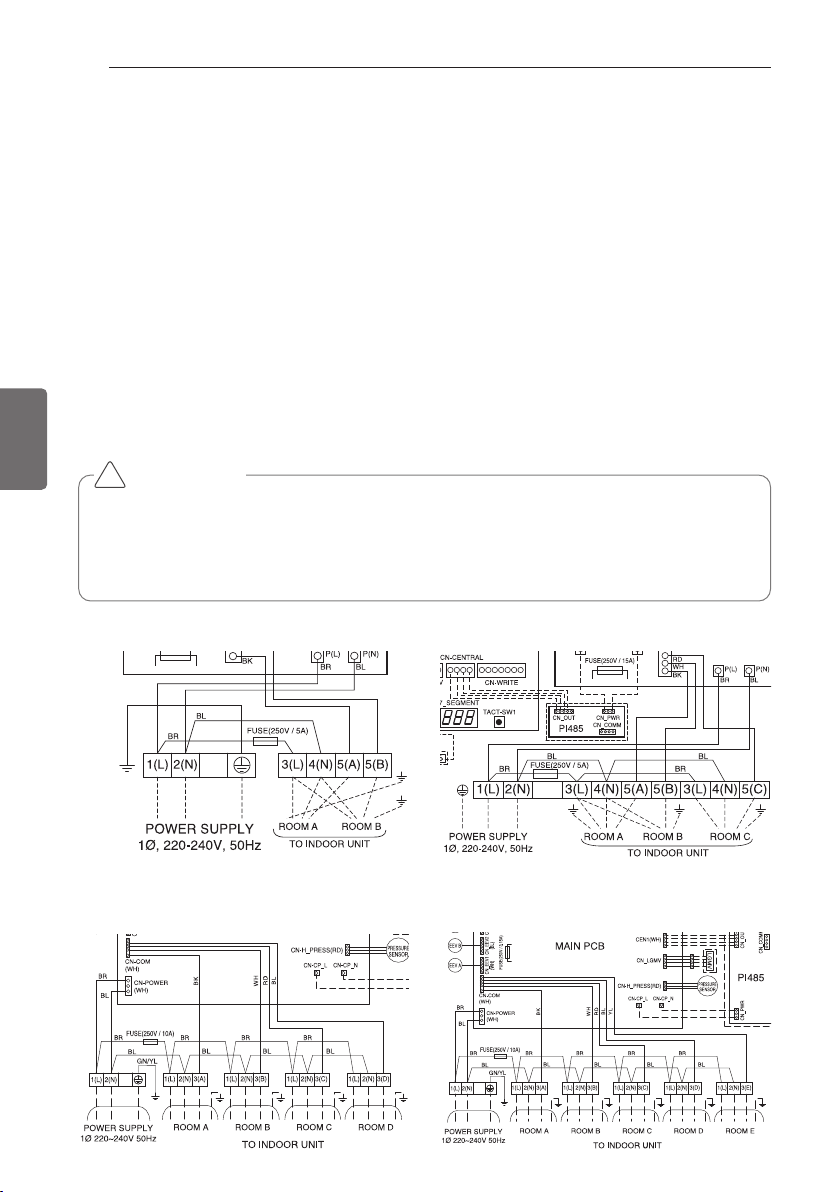

BRANCHEMENT DU CÂBLE
ENTRE L'UNITÉ INTÉRIEURE
ET L'UNITÉ EXTÉRIEURE
20
Raccordez le câble à l'unité intérieure.
22

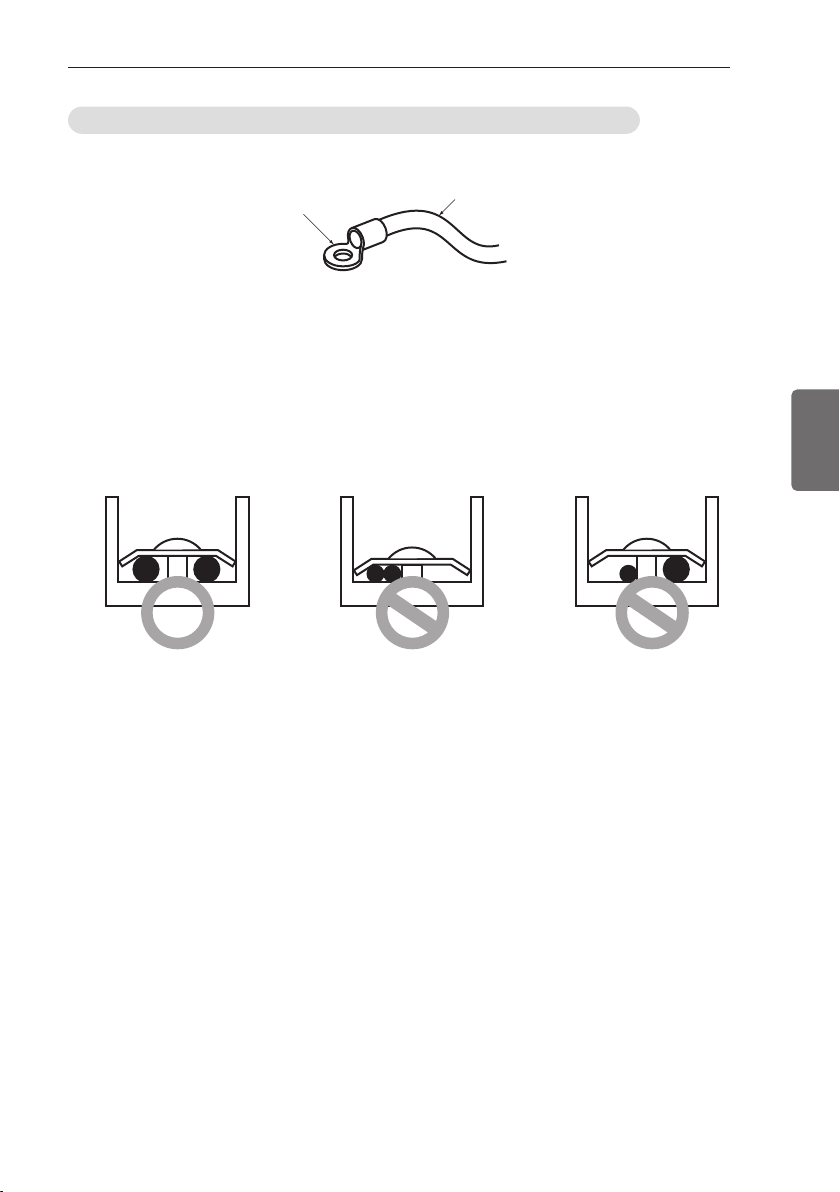

Branchez le câble à l'unité extérieure.
24

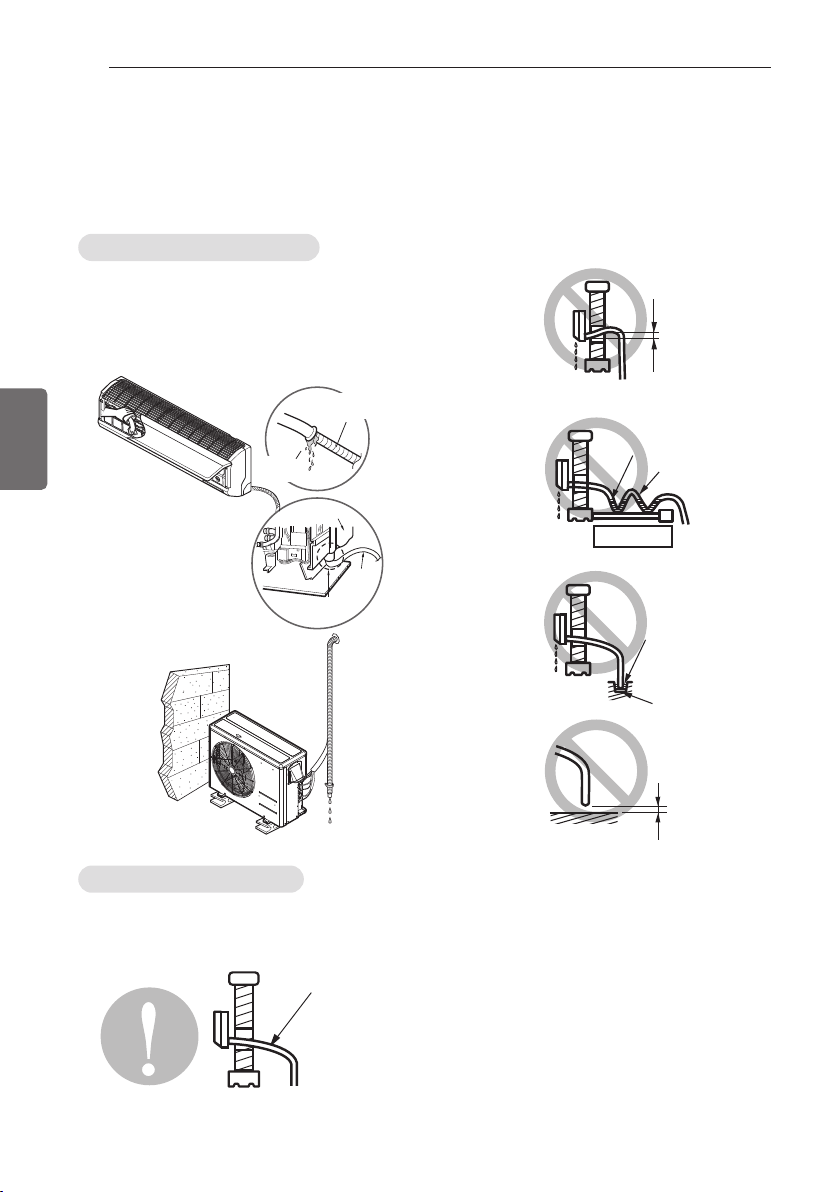

VERIFICATION DU DRAINAGE
ET POSE DE LA TUYAUTERIE
24
Vérifiez le drainage
25
Montez la tuyauterie
26
PURGE ET ÉVACUATION D'AIR
26

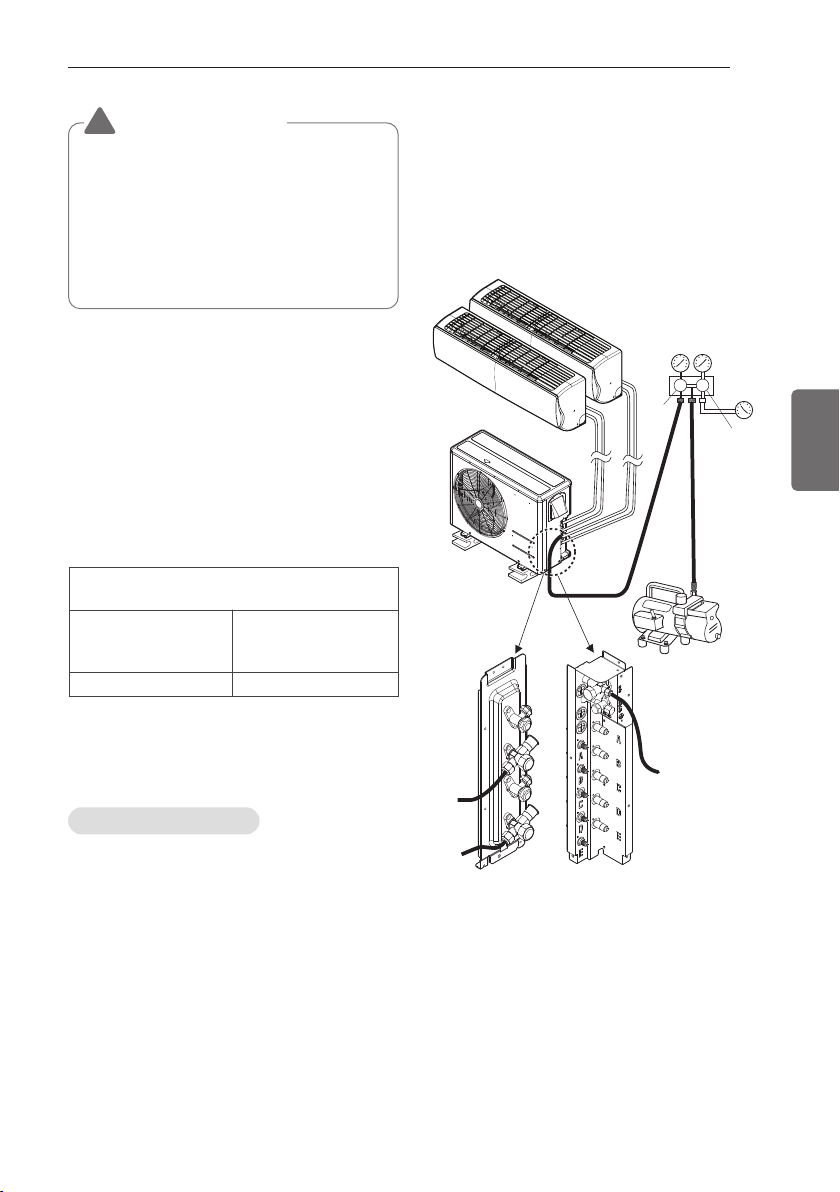

Purgez l'air à l'aide d'une pompe à vide
27
Evacuation
28
MONTAGE DU PANNEAU
AVANT (UNIQUEMENT POUR
TYPE ARTCOOL)
29
INSTALLATION PI485
30
TEST DE FONCTIONNEMENT
31
FONCTION
31

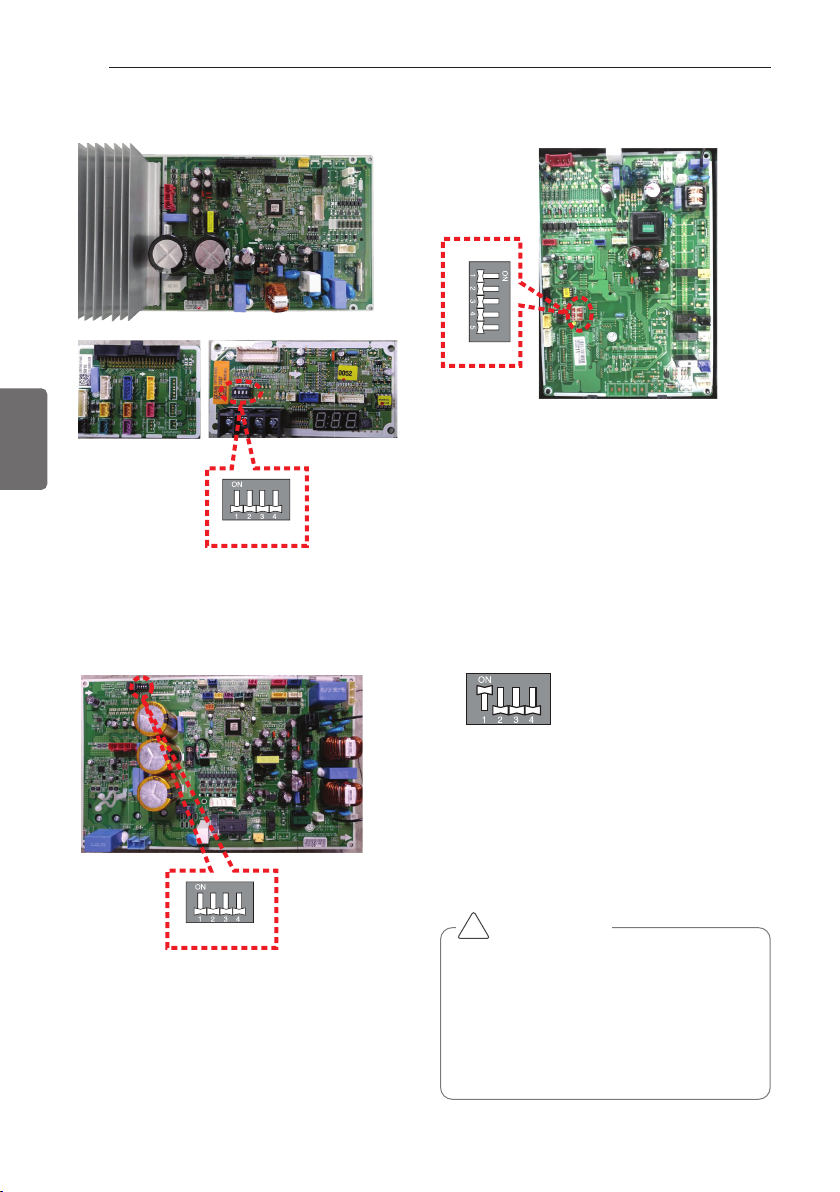

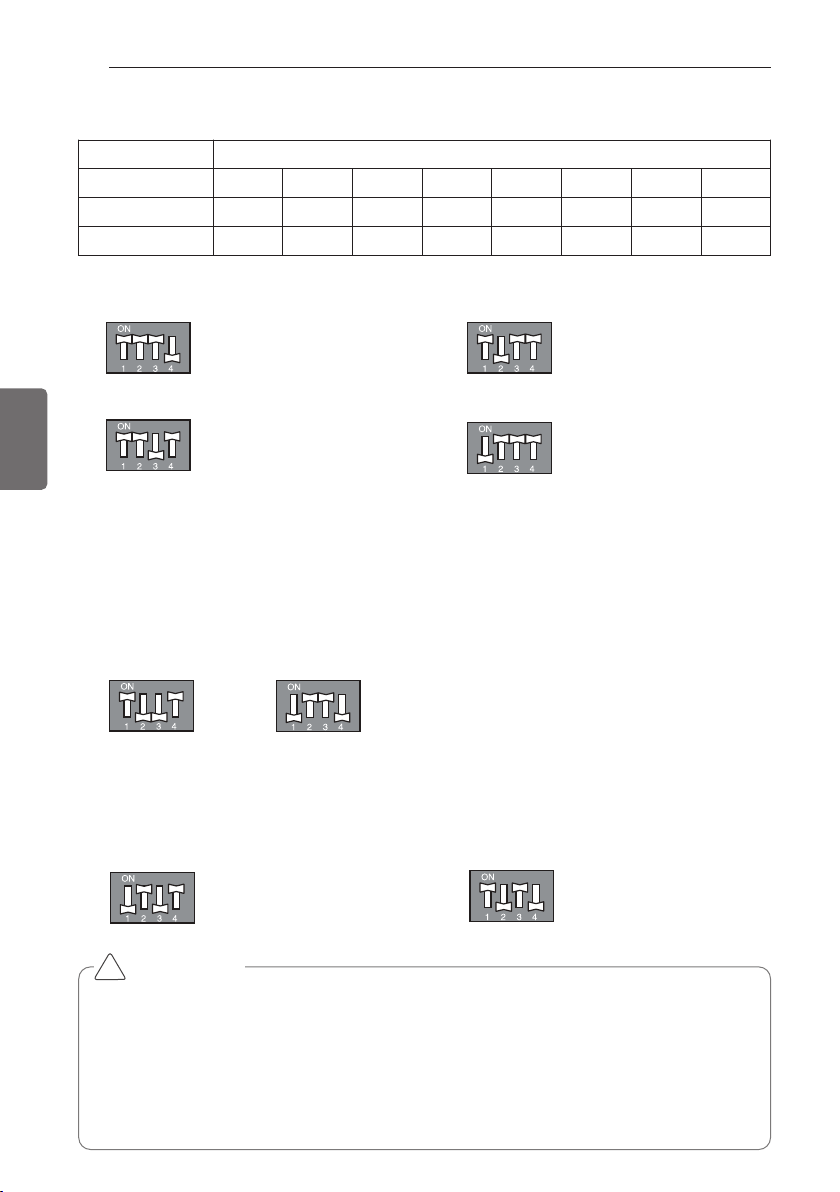

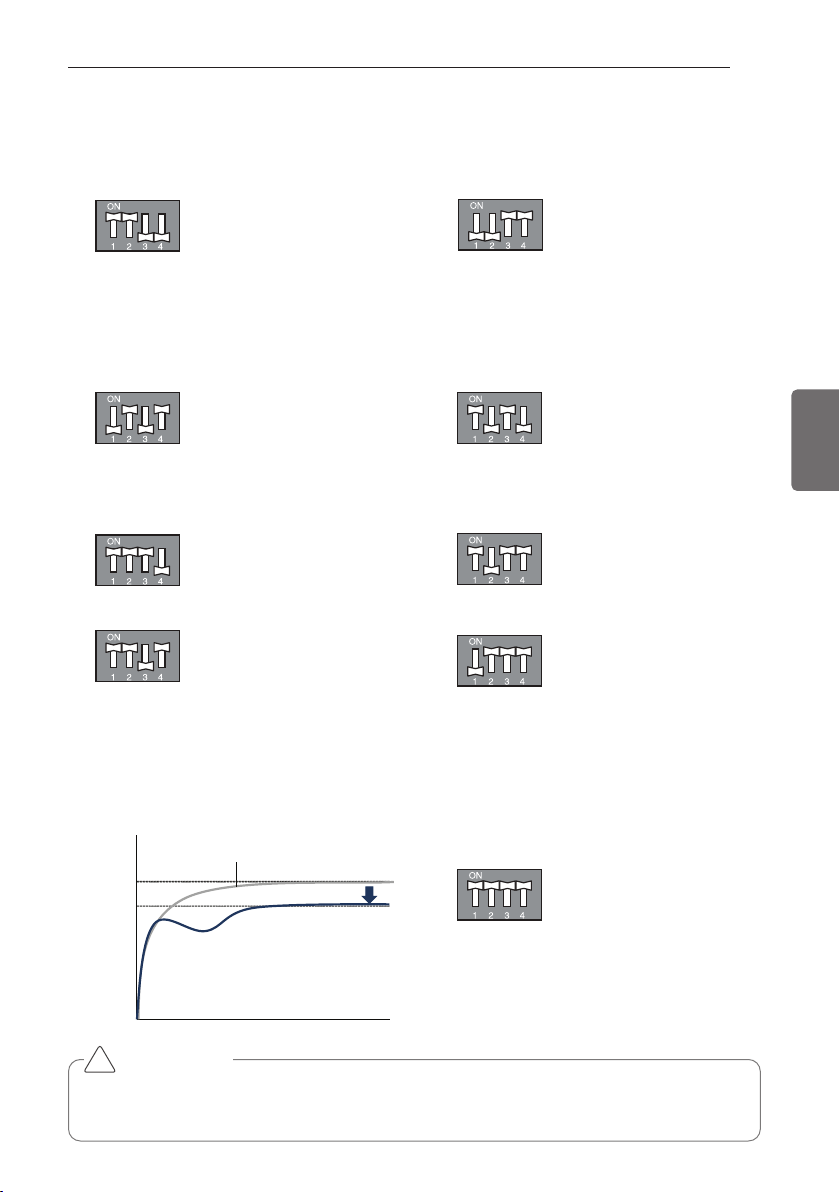

Réglage Commutateur DIP
32

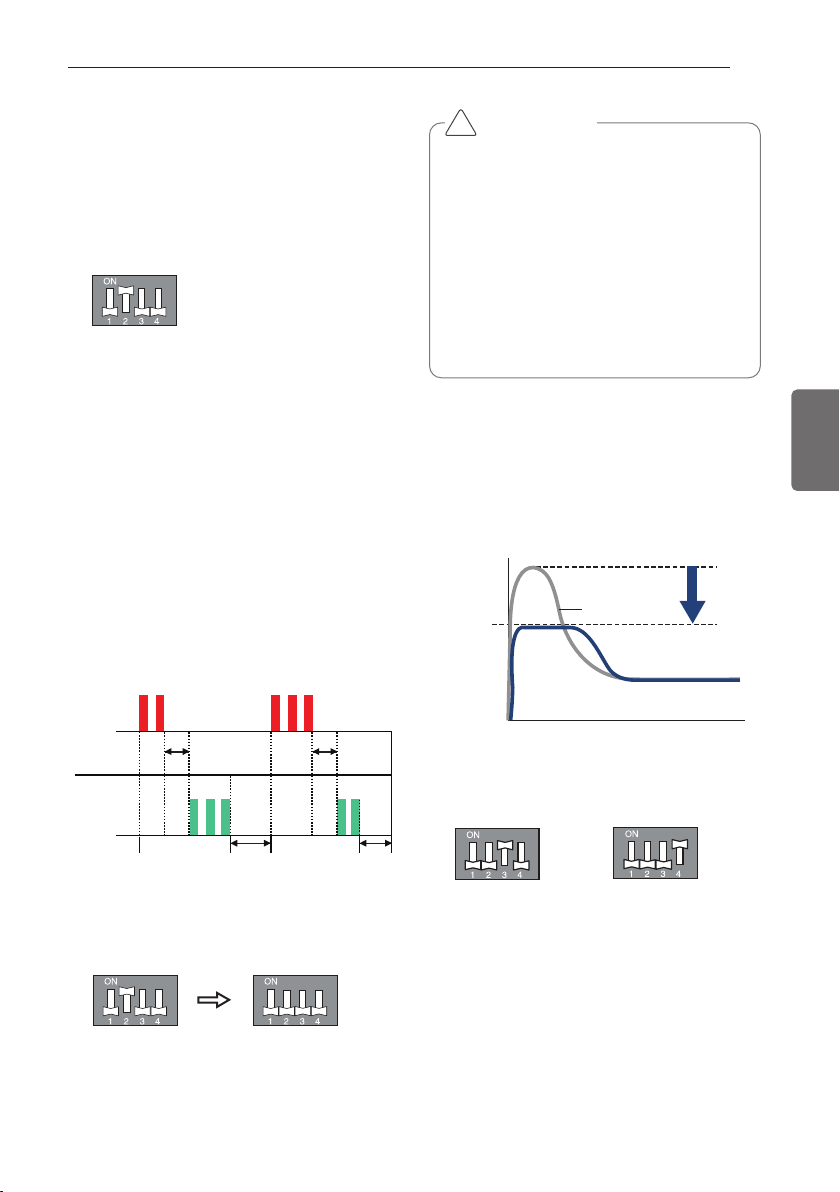

Fonctionnement de Refroidissement en Mode
Forc é
33
Contrôle des Erreurs de Câblage
33
Economie de la Consommation d’Energie
34
Mode Nuit Silencieuse
35
Mode Bloqué
35
Mode SLC (contrôle intelligent de la charge)
36
Affichage du PCB (Modèle 14/16/18/21k uniquement)
37
CAPACITÉ DE COMBINAISON
MAXIMALE
38
GUIDE EN VUE D'UNE INSTALLATION EN BORD DE MER
38
PRÉCAUTIONS EN HIVER
PARTICULIÈREMENT POUR
LE VENT SAISONNIER
39
Désignation du modèle
39
Émission de bruit aérien
39
Concentration limite
TABLE DES MATIERES
8
INSTALLATION
FRANÇAIS
INSTALLATION
Platine d'installation
Vis de type "B"
Vis de type "A" (6 EA) Vis de type "A" (8 EA) Vis de type "A" (7 EA)
Support de télécommande
Vis de type "A" et chevilles en plastique
Pièces d’installation
Espace sur le côté de l'unité de refoulement [Unité : mm]
N'installez pas l'appareil à un endroit où l'aération n'est pas suffisante.
Les performances pourraient être diminuées ou l'appareil risquerait de ne pas fonctionner.
h Dans le cas d'une série ou d'une autre installation, reportez-vous au manuel des données de
l'appareil correspondant.
6) or less
1
00(19-11/
ore
300(11-13/16)
19-11/16) or le
0(
50
or m
ss
erom
ro
)8/
3-93(0001
H
300(11-13/16)
D
L
or more
3/8)
-
39
00(
10
or more
5
30
0
(
11-13
or
m
/16
ore
)
600(23-19
or more
/32)
600(23-19/32) or more
1000(39-3/8) or more
00
0
1 (39-3/8) or more
11-13/16)
300(
or more
300(11-13/16)
or more
2000(78-3/4) or more
Lissez en entier ces instructions, puis suivezles pas à pas.
Vous devez choisir l'emplacement d'installation adéquat en fonction des critères suivants
et avec le consentement de l'utilisateur :
Choisir le meilleur emplacement
1 Ne placez aucune source de chaleur ou de
vapeur près de l'unité.
2 Sélectionnez un endroit où il n'y ait pas
d'obstacles devant l'unité.
3
Assurez-vous que le drainage des condensats
peut être correcteme t acheminé vers le dehors.
4
N'installez pas cette unité près d'une porte.
5
Assurez-vous de respecter les distances indiquées par les flèches entre l'unité et le mur,
le toit, la cloison ou d'autres obstacles.
6 Utilisez un détecteur de goujons pour loca-
liser les goujons afin d'éviter des dommages inutiles au mur.
1 Si un auvent est construit au-dessus de
l'unité pour la protéger de la lumière directe du soleil ou de la pluie, assurez-vous de
ne pas restreindre la radiation de chaleur
du condenseur.
2 Assurez-vous de respecter les distances
indiquées par les flèches autour de l'avant,
l'arrière et les latéraux de l'unité.
3 Ne placez pas d'animaux ou de plantes
dans la trajectoire de l'air tiède.
4 Tenez compte du poids du climatiseur et
choisissez un endroit où le bruit et la vibration soient minimum.
5 Sélectionnez l'emplacement de telle sorte
que l'air tiède et le bruit ne dérangent pas
les voisins.
6 Un endroit pouvant supporter le poids et
les vibrations de l'unité extérieure et où
une installation plane est possible ;
7 Un endroit qui n'est pas soumis directe-
ment à la neige ou la pluie ;
8 Un endroit ne présentant pas de risque de
chute de neige ou de grêle ;
9 Un endroit dont le sol est fragilisé, comme
une partie délabrée d'un bâtiment, ou présentant une forte accumulation de neige.
10 L'aération est suffisante.
Si l'unité extérieure est installée sur la structure du toit, assurez-vous de mettre au niveau
l'unité. Assurez-vous que la structure du toit
et la méthode d'ancrage sont adéquates pour
y placer l'unité. Consultez les codes locaux en
matière de montage sur le toit.
Unité intérieure
Unité extérieure
Installations en toiture
Installez l'unité intérieure sur le mur à un
endroit où la hauteur depuis le plancher
soit supérieure à 2,3 mètres. (uniquement
pour Type Artcool 1.5m)
ATTENTION
!
Au Moins 20cm
Au Moins
10cm
Au Moins 2.3m
Au Moins
10cm
Au Moins 20cm
Au Moins
10cm
Au Moins 2.3m
Au Moins
10cm
Au Moins 20cm
Au Moins 50cm
Au Moins 1.5m
Au Moins 50cm
Au Moins 20cm
Au Moins
10cm
Au Moins 2.3m
Au Moins
10cm
au moins
70cm
au moins
30cm
au moins
30cm
au moins
60cm
au moins 60cm
au moins
70cm
au moins
30cm
au moins 60cm
au moins
30cm
au moins
60cm
INSTALLATION DE L'UNITÉ INTÉRIEURE / EXTÉRIEURE
INSTALLATION DE L'UNITÉ INTÉRIEURE / EXTÉRIEURE
9
FRANÇAIS
10
INSTALLATION DE L'UNITÉ INTÉRIEURE / EXTÉRIEURE
FRANÇAIS
Fixation de la platine d'installation
Choisissez un mur suffisamment solide afin d'éviter les problèmes de vibrations.
1 Fixez la platine d'installation sur le mur à l'aide
des vis de type "A". En cas d'installation de l'appareil sur un mur en béton, utilisez des boulons
d'ancrage.
- Montez la platine d'installation en veillant à ce
qu'elle soit bien horizontale, en vous repérant
sur la ligne centrale et en utilisant un niveau.
<Type 1>
2 Mesurez et tracez l'emplacement de la ligne
centrale sur le mur. Il est important de bien
choisir l'emplacement de la platine d'installation,
afin d'éviter d'endommager l'installation électrique. En effet, les fils arrivant aux prises secteur passent généralement dans les murs. Le
perçage des murs pour faire passer les tuyaux
doit également être effectuer avec précaution.
<Type 2>
<Type 3>
<Type 4>
<Type 1>
<Type 2>
<Type 3>
<Type 4>
Crochet de
maintien
du châssis
Platine d'installation
Type “A”
Platine d'installation
Type “A”
Crochet de
maintien
du châssis
Platine d'installation
Type “A”
Type intérieur
Capacité en
(kBtu/h)
Type
Installation
murale / Miroir
ART COOL
5, 7, 9, 12, 15 1, 3
18, 24 2, 4
Platine d'installation
Tuyau arrière gauche Tuyau arrière droit
Ø65
Ø65
55mm
65mm
105mm105mm105mm 105mm105mm105mm
45mm
140mm
Ø65
65mm
45mm45mm45mm
Ø65
Platine d'installation
Tuyau arrière gauche Tuyau arrière droit
Platine d'installation
Tuyau arrière gauche Tuyau arrière droit
Ø65
133mm
Ø65
100mm
105mm 105mm
101mm101mm101mm101mm101mm101mm
Crochet de
maintien
Platine d'installation
Type “A”
(Unit : mm)
Ø65
Ø65
184
220
156
307
460 567
Platine d'installation
Tuyau
arrière
gauche
Tuyau
arrière
droit
Plan de
l’unité
Placez un niveau sur
les languettes relevées
INSTALLATION DE L'UNITÉ INTÉRIEURE / EXTÉRIEURE
11
FRANÇAIS
Charge de fluide frigorigène
Le calcul de la charge doit tenir compte de la longueur des tuyaux.
Multiple Piping Models (Unité: m)
• Modèles à plusieurs conduites
Charge supplémentaire
(g) = (longueur de l’installation dans la pièce A – longueur standard) x 20 g/m
+ longueur de l’installation dans la pièce B – longueur standard) x 20 g/m
+ ) – CF (facteur de correction) x 150
h
CF = nombre maximal d’unités intérieures raccordables – nombre total d’unités intérieures raccordées.
Longueur et hauteur des tuyaux
Type multituyau (Unité: m)
Phase
Capacité en
(kBtu/h)
Longueur totale
Longueur maxi
(A/B)
Hauteur maxi
(h1)
Hauteur relative
(h2)
1Ø
14/16 30 20 15 7.5
18 50 25 15 7.5
21 50 25 15 7.5
24/27 70 25 15 7.5
30 75 25 15 7.5
40 85 25 15 7.5
la capacité est évaluée pour une longueur
de tuyau standard, et la longueur maximale des tuyaux est établie sur des critères de fiabilité. Dans le cas où l'unité
extérieure est installée à une hauteur plus
élevée que les unités intérieures, un piège
à huile doit être installé lorsque la hauteur
relative dépasse 24 m.
ATTENTION
!
Phase
Capacité en
(kBtu/h)
Longueur
standard(m)
Longueur de tuyau-
maxi par pièce(m)
Longueur totale-
maxi de tuyau
Longueur sans
charge
Charge supplé-
mentaire(g/m)
1Ø
14/16 7.5 20 30 20 20
18 7.5 25 50 22.5 20
21 7.5 25 50 22.5 20
24/27 7.5 25 70 30 20
30 7.5 25 75 37.5 20
40 7.5 25 85 37.5 20
A
h2
h1
B
Type multituyau
12
INSTALLATION DE L'UNITÉ INTÉRIEURE / EXTÉRIEURE
FRANÇAIS
Travail de préparation pour l'installation (uniquement pour Type Artcool)
1 D'abord, poussez le panneau frontal en arrière et soulevez-le pour enlever les deux vis.
2
Au moment de soulever les deux parties supérieures du panneau frontal, on entend un bruit qui
indique le détachement du panneau. C’est à ce moment-là que le panneau avant se sépare.
3 Puis poussez légèrement ce panneau vers le bas, et écartez le câble raccordement de l'unité.
1 Enlevez les deux vis fixant le couvercle du tuyau.
2 Tirez le couvercle latéral vers la direction de connexion dési-
rée, le couvercle latéral sera alors séparé.
3 Dans le cas d’une direction de connexion à droite ou à
gauche, faites-la passer par le trou de la couverture latérale.
1 Enlevez le bouchon en caoutchouc correspondant à la direc-
tion de drainage souhaitée.
2 Insérez le raccord de drainage dans la manche du bac à
condensats, et assemblez le raccord de drainage et le
flexible de raccordement, comme montré dans la figure ciaprès.
Après avoir enlevé le couvercle latéral, coupez
les bavures pour des raisons de sécurité.
ATTENTION
!
Pipe hole
bouchon en
caoutchouc
Choisir une
seule direction
Pièce de
raccordement
Adhésif
Tuy au de
drainage
NOTICE
!
Lorsque vous faites passer le tuyau de raccordement par le mur arrière, ne supprimez pas le trou.
Ouvrez le panneau frontal
Enlevez le couvercle du tuyau et le couvercle latéral
Raccordement du raccord de drainage
Connecteur
du panneau
frontal
Connecteur
du panneau
frontal
INSTALLATION DU DISPOSITIF DE RÉGULATION À DISTANCE FILAIRE
13
FRANÇAIS
2
2
1
3
3
<Rainures guide des fils>
1 Serrez fermement la vis fournie après avoir placé le boîtier d'installation du dispositif de régu-
lation à distance à l'emplacement souhaité.
- Installez-le de sorte à ce qu’il ne se torde pas car sinon cela pourrait entraîner une mauvaise
installation. Installez le boîtier du dispositif de régulation à distance sur le boîtier d'encastrement, le cas échéant.
2
Vous pouvez installer le câble du dispositif de régulation à distance filaire selon trois directions.
- Direction d'installation : vers la surface du mur, vers le haut, vers la droite
-
Si vous installez le câble du dispositif de régulation à distance vers le haut et vers la droite,
veuillez le faire après avoir retiré la rainure guide de câble du dispositif de régulation à distance.
h Retirez la rainure guide avec la pince à long bec.
① Passage par la surface du mur
② Encoche guide de la partie supérieure
③ Encoche guide de la partie droite
INSTALLATION DU DISPOSITIF DE RÉGULATION À DISTANCE FILAIRE
Percez un trou dans le mur
Percez le trou pour la canalisation à l'aide d'une mèche de Ø65mm. Percez le trou pour la canalisation à droite ou à gauche avec une légère pente vers le côté de l'unité extérieure.
MUR
Unité intérieure
Unité extérieure
5-7mm
(3/16"~5/16")
14
INSTALLATION DU DISPOSITIF DE RÉGULATION À DISTANCE FILAIRE
FRANÇAIS
3 Fixez la partie supérieure du dispositif de régula-
tion à distance sur le boîtier d'installation fixé à la
surface du mur, comme illustré ci-dessous, puis
raccordezle au boîtier d'installation en appuyant
sur la partie inférieure.
- Lors de la jointure, veillez à ne pas avoir d'espace au niveau des parties supérieure, inférieure,
droite et gauche du dispositif de régulation à
distance et du support d'installation.
Pour détacher le dispositif de régulation à distance du boîtier d'installation, comme illustré ci-dessous, insérez d'abord le tournevis dans le trou de
séparation inférieur, puis tournez dans le sens
des aiguilles d’une montre, le dispositif de régulation à distance est maintenant séparé.
- Il existe deux trous de séparation. Utilisez-les
individuellement.
- Veillez à ne pas endommager les composants
intérieurs lors de la séparation.
4
Raccordez l'unité intérieure et le dispositif de régulation à distance à l'aide du câble de connexion.
5 Utilisez un câble d'extension si la distance comprise entre le dispositif de régulation à distance
filaire et l'unité intérieure est supérieure à 10 m.
Côté
mur
Côté
mur
Côté
mur
Côté
mur
<Pour la connexion>
<Procédure de séparation>
Vérifiez si le connecteur est correctement raccordé.
Câble de connexion
Côté unité
intérieure
Lorsque vous installez le dispositif de régulation à distance filaire, ne l'encastrez pas dans le mur.
(Vous risqueriez d'endommager le capteur de température.)
N'installez pas le câble sur une distance de 50 m ou plus.
(Cela risque de causer des erreurs de communication.)
• Lors de l'installation du câble d'extension, vérifiez que le sens de connexion du connecteur est correct côté dispositif de régulation à distance et côté appareil.
• Si vous installez le câble d'extension dans le mauvais sens, la connexion du connecteur ne
s'effectue pas.
• Spécification du câble d'extension : 2547 1007 22# 2 conducteur 3 blindé 5 ou supérieur.
ATTENTION
!
INSTALLATION DU DISPOSITIF DE RÉGULATION À DISTANCE FILAIRE
15
FRANÇAIS
Fig.1 Emplacements typiques pour la télécommande
Installation de la télécommande câblée
- Puisque le capteur de température ambiante se trouve à l’intérieur de la télécommande, il
faudrait que la boîte de la télécommande soit installée dans un endroit loin de la lumière directe
du soleil, de l’humidité élevée et du contact direct avec l'air froid, de manière à conserver une
température ambiante appropriée.
Installez la télécommande à une distance d’environ 5 pieds (1,5m) au-dessus du plancher, dans
un endroit où il y ait une bonne circulation de l'air et une température moyenne.
N'installez pas la télécommande dans un endroit où elle puisse être affectée par :
- De forts courants d’air ou des zones de stagnation derrière les portes et dans les coins.
- L’air chaud ou froid des conduits.
- La chaleur rayonnante du soleil ou des appareils.
- Des tuyaux et des cheminées cachées.
- Des zones non protégées telles qu'un mur extérieur derrière la télécommande.
- Cette télécommande est équipée d'un écran à DEL à sept segments. Pour un affichage approprié de l’écran DEL de la télécommande, celle-ci devrait être installée correctement comme
montré dans la Fig.1.
(La hauteur standard depuis le plancher est de 1,2~1,5 m.)
oui
non
non
5pieds
(1.5 mètres)
non
16
TRAVAIL D'ÉVASAGE ET DE RACCORDEMENT DES TUYAUX
FRANÇAIS
Travail d'évasement
La cause principale des fuites de gaz réside dans un travail d'évasement défectueux. Réussissez
le travail d'évasement à l'aide de la procédure suivante.
Coupez les tuyaux et le câble
- Utilisez l'ensemble des tuyaux accessoires
ou bien des tuyaux achetés localement.
- Mesurez la distance entre l'unité intérieure
et l'unité extérieure.
- Coupez les tuyaux un peu plus longs que la
distance mesurée.
- Coupez le câble à une longueur supérieure
de 1,5m par rapport à la longueur du tuyau.
Enlevez les bavures
- Retirez complètement toutes les bavures de
la section coupée du tuyau/tube.
- Placez l'extrémité du tube/tuyau de cuivre
vers le bas pendant que vous retirez les
bavures, a fin d'éviter que des bavures tombent à l'intérieur de la tuyauterie.
Placez les écrous
- Enlevez les raccords coniques attachés aux
unités intérieure et extérieure, puis placezles dans le tube/tuyau après avoir enlevé les
bavures. (il est impossible de placer ces raccords après avoir effectué le travail d'évasement)
Travail d'évasement
- Effectuez le travail d'évasement en utilisant
les outils d'évasement comme montré ciaprès.
Soutenez fermement le tuyau de cuivre
dans une filière suivant les dimensions indiquées dans le tableau ci-dessus.
Tuyau
de cuivre
90°
Incliné Irrégulier Brut
Tuyau
Alésoir
Pointez ver
le bas
Raccord conique
Tube en cuivre
Barre
Tuyau de cuivre
Poignée de serrage
Marque flèche rouge
Cône
Arcade
Poignée
Barre
"A"
Diamètre extérieur
A
mm pouces mm
Ø6.35 1/4 1.1~1.3
Ø9.52 3/8 1.5~1.7
Ø12.7 1/2 1.6~1.8
Ø15.88 5/8 1.6~1.8
Ø19.05 3/4 1.9~2.1
TRAVAIL D'ÉVASAGE ET DE RACCORDEMENT
DES TUYAUX
TRAVAIL D'ÉVASAGE ET DE RACCORDEMENT DES TUYAUX
17
FRANÇAIS

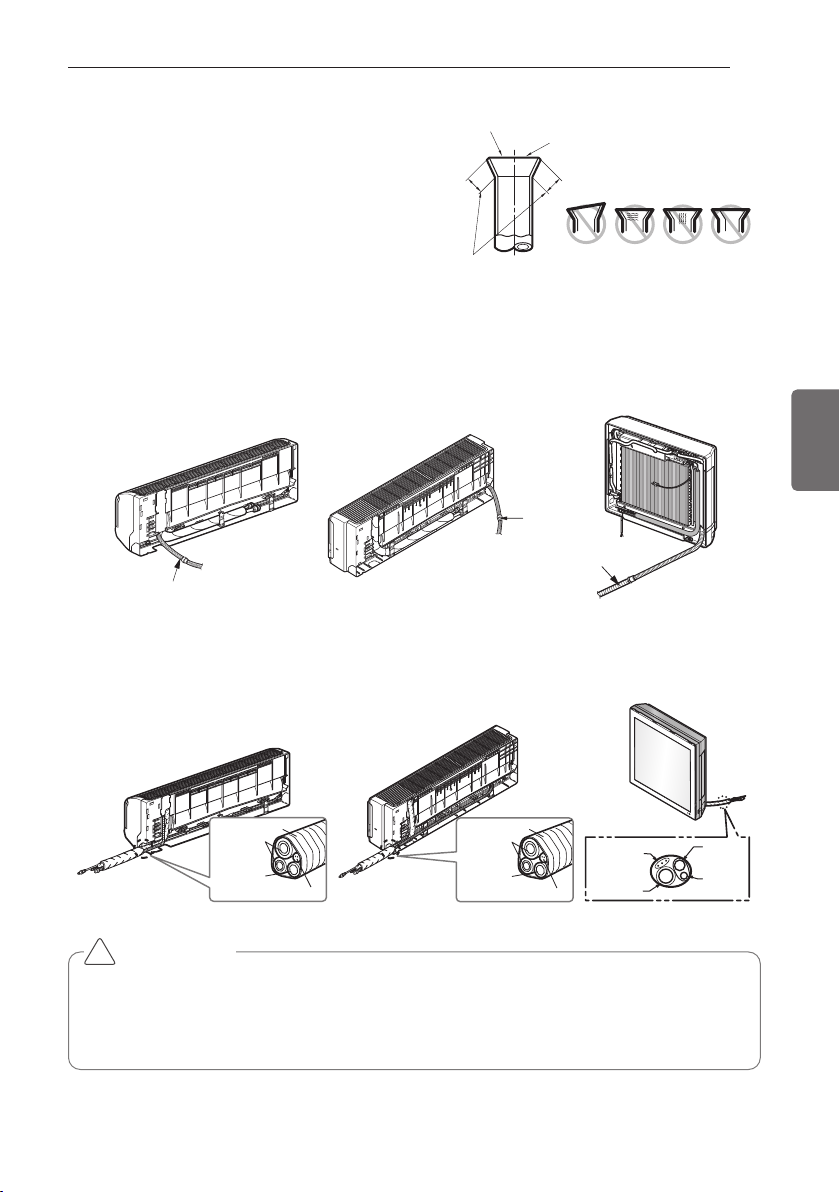

Vérifiez
- Comparez votre travail d'évasement avec la figure ci-dessous.
- Si vous notez que l'évasement est défectueux,
coupez la section évasée et refaites l'évasement.
Connexion de la tuyauterie – Unité intérieure
Préparez la tuyauterie et le raccord de drainage de l'unité intérieure pour l'installation à travers le mur.
1 Orientez la tuyauterie et le raccord de drainage de l'unité intérieure dans la direction désirée,
que se soit à droite ou à gauche de la partie arrière.
2 Collez la tuyauterie, le raccord de drainage et le câble de raccordement à l'aide du ruban adhé-
sif. Assurez-vous que le raccord de drainage est placé dans la partie inférieure du faisceau. Le
placer dans la partie supérieure peut provoquer le débordement de l'eau du bac à condensats
à l'intérieur de l'unité.
Incliné
L'intérieur du tuyau est
brillant et sans rayures
Polir tout rond
Même les prolongements
tous ronds
Surface
endommagée
Craqué
Epaisseur
irrégulière
= Evasement incorrect =
Si le raccord de drainage est orienté vers l'intérieur de la pièce, isolez le tuyau avec du matériel isolant afin d'éviter que le suintement de "condensation d'eau" (condensats) endommage vos meubles ou planchers.
*Il est recommandé d'utiliser de la mousse de polyéthylène ou un équivalent.
ATTENTION
!
Raccord de
drainage
Raccord de
drainage
Raccord de drainage
Ruban adhésif
Câble de
raccordement
Raccord
de drainage
Câble de raccordement
Ruban adhésif
Câble de
raccordement
Raccord
de drainage
Câble de raccordement
Câble de
raccordement
Raccord de
drainage
Boucle
Tuyauterie
de gaz
Tuyauterie
de liquide
18
TRAVAIL D'ÉVASAGE ET DE RACCORDEMENT DES TUYAUX
FRANÇAIS

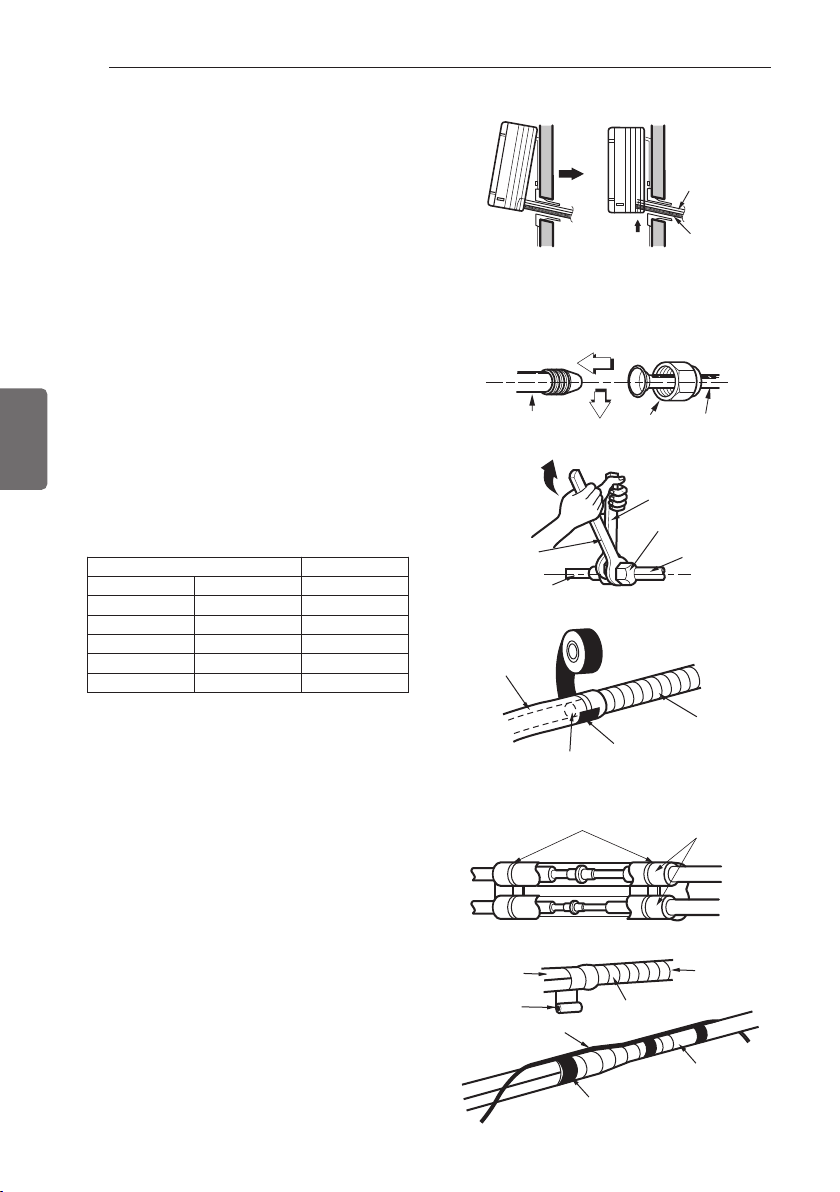

Installation de l'unité intérieure
Accrochez l'unité intérieure dans la partie supérieure de la plaque d'installation. (Encastrez les
deux crochets se trouvant en haut dans la partie
arrière de l'unité intérieure dans le bord supérieur de la plaque d'installation) Assurez-vous
que les crochets sont correctement appuyés sur
la plaque d'installation en essayant de les déplacer à gauche et à droite. Appuyez sur les parties
inférieures gauche et droite de l'unité contre la
plaque d'installation jusqu'à ce que les agrafes
soient encastrées dans leurs encoches (vous
entendrez alors un déclic).
Raccordez la tuyauterie à l'unité intérieure et
le raccord de drainage au tuyau de drainage
- Alignez le centre des tuyaux et serrez suffisamment le raccord conique à la main.
- Serrez encore plus le raccord conique à l'aide
d'une clé.
- Lorsque vous placez le raccord de drainage
dans l'unité interne, installez le tuyau de drainage.
Enveloppez la zone de raccordement avec du
matériel isolant.
- Superposez le matériel isolant du tuyau de
raccordement et celui du tuyau de l'unité
intérieure. Reliez-les ensemble avec du
ruban adhésif pour qu'il ne reste aucun espace vide entre eux.
- Enveloppez avec du ruban adhésif la zone où
se trouve la tuyauterie arrière.
Raccord
de drainage
Câble de
raccordement
Tuyauterie unité
intérieure
Raccord
conique
Tuyauterie
Clé dynamométrique
Tuyaux de
l'unité intérieure
Clé à écrous (fixe)
Tuyau de
raccordement
Raccord conique
Ruban adhésif (étroit)
Adhésif
Tuyau de drainage
Raccord de drainage
de l'unité intérieure
Bandes plastiques
Matériel isolant
Ruban adhésif (étroit)
Tuyau de
raccordement
Câble de raccordement
Ruban adhésif
(large)
Envelopper avec du ruban adhésif
Tuyau de
l'unité intérieure
Tuyau
Diamètre extérieur
Couple
mm pouces
N.m
Ø6.35 1/4
16 ± 2
Ø9.52 3/8
38 ± 4
Ø12.7 1/2
55 ± 6
Ø15.88 5/8
75 ± 7
Ø19.05 3/4
110 ± 10
TRAVAIL D'ÉVASAGE ET DE RACCORDEMENT DES TUYAUX
19
FRANÇAIS
- Reliez la tuyauterie et le raccord de drainage
avec du ruban adhésif de telle sorte qu'ils
puissent s’encastrer dans la zone de la
tuyauterie arrière.
Bon exemple
Appuyez sur la partie supérieure de la bride et
dépliez doucement les tuyaux vers le bas.
Mauvais exemple
Plier les tuyaux de gauche à droite, comme montré ci-après, risque d'endommager le tuyau.
Raccordement des tuyaux - Extérieur
Alignez le centre du tuyau et serrez correctement le raccord conique à la main.
Ordre de raccordement des tuyaux
1) Tuyau côté gaz (PIÈCES A~E)
2) Tuyau côté liquide (PIÈCES A~E)
Pour terminer, serrez le raccord conique à l'aide
d'une clé dynamométrique jusqu'à l'apparition
d'un "clic".
- Lors du serrage des raccords coniques avec la
clé dynamométrique, vérifiez que le sens de serrage correspond au sens de la flèche sur la clé.
Envelopper avec du ruban adhésif
Raccord de drainage
Tuyau
Ruban adhésif (large)
Ø12.7(1/2 inch) Connecteur
Unité extérieure
Valve principale
côté gaz
Valve principale
côté liquide
Tuyauterie
côté gaz
Tuyauterie
côté liquide
PIÈCES A
PIÈCES B
PIÈCES C
PIÈCES D
PIÈCES E
Information concernant l'installation (pour effectuer des raccordements corrects) Pour une
tuyauterie correctement raccordée, suivez les instructions ci-dessous.
ATTENTION
!
Diamètre extérieur
Couple
mm pouces
N.m
Ø6.35 1/4
16 ± 2
Ø9.52 3/8
38 ± 4
Ø12.7 1/2
55 ± 6
Ø15.88 5/8
75 ± 7
Ø19.05 3/4
110 ± 10
BRANCHEMENT DU CÂBLE ENTRE L'UNITÉ INTÉRIEURE ET L'UNITÉ EXTÉRIEURE
20
BRANCHEMENT DU CÂBLE ENTRE L'UNITÉ
INTÉRIEURE ET L'UNITÉ EXTÉRIEURE
Raccordez le câble à l'unité intérieure.
Connect the cable to the indoor unité by connecting the wires to the terminals on the control
Raccordez le câble à l'unité intérieure en branchant les fils aux bornes du tableau de commande
un à un suivant la même disposition de la connexion de l'unité extérieure. (Assurez-vous que la
couleur des fils de l'unité extérieure ainsi que le nº de borne coïncident avec ceux de l'unité intérieure.)
Le câble à la terre doit être plus long que les câbles ordinaires.
Le diagramme du circuit n’est pas sous réserve de modifications sans préavis.
Lors de l’installation, lisez le diagramme électrique situé derrière le panneau avant de l’Unité inté-
FRANÇAIS
rieure.
Le câblage de l’unité extérieure se trouve à l’intérieur du couvercle du tableau de commande de
l’Unité extérieure.
ATTENTION
!
• Le schéma de connexions ci-dessus est susceptible d'être modifié sans préavis.
• Assurez-vous de relier les fils en respectant le schéma de câblage.
• Reliez les fils fermement, afin d'éviter qu'ils soient facilement enlevés.
• Reliez les fils conformément au code de couleurs; pour ce faire, rapportez-vous au
schéma de câblage.
2 Unité 3 Unité
4 Unité 5 Unité
BRANCHEMENT DU CÂBLE ENTRE L'UNITÉ INTÉRIEURE ET L'UNITÉ EXTÉRIEURE
21
FRANÇAIS
Le cordon d'alimentation connecté à l'unité "A" doit être conforme aux spécifications suivantes (Type "B" homologué par HAR ou SAA).
Le câble de raccordement électrique connecté aux unités intérieure et
extérieure doit être conforme aux spécifications suivantes (Cet équipement doit être équipé d’un ensemble de cordons conformes à la réglementation nationale).
ATTENTION
!
Si vous n’utilisez pas de prise électrique, installez un
coupe-circuit entre la source d’énergie et l’unité,
comme indiqué ci-dessous.
ATTENTION
!
Climatiseur
Source d'énergie principale
Coupe-circuit
Utilisez un coupe-circuit
ou un fusible à action
différée
GN/YL
20mm
ø7.5mm
G
N/YL
20mm
SECTION NORMALE
DU TUYAU 0.75mm
2
H07RN-F
Phase 1Ø
Capacité en (kBtu/h) 14 16 18 21 24 27 30 40
SECTION D'ÉCOULEMENT NORMALE
2.5 2.5 2.5 2.5 2.5 2.5 2.5 3.5
Type de câble H07RN-F
5 Unité
22
BRANCHEMENT DU CÂBLE ENTRE L'UNITÉ INTÉRIEURE ET L'UNITÉ EXTÉRIEURE
FRANÇAIS
1
Enlevez le couvercle du tableau de commande
de l'unité en desserrant la vis. Branchez un à un
les fils aux bornes du tableau de commande
comme indiqué ci-après.
2 Assurez le câble sur le tableau de comman-
de à l'aide du support (serre-fils).
3
Fixez de nouveau le couvercle du tableau de
commande à sa place originale à l'aide de la vis.
4 Utilisez un coupe-circuit reconnu entre la
source d'énergie et l'unité. Il faut installer
un dispositif de sectionnement afin de
débrancher adéquatement toutes les lignes
d'alimentation.
Après confirmation des conditions ci-dessus, préparez le câblage de la manière suivante.
1 Le climatiseur doit compter toujours avec un circuit électrique spécifique. En ce qui
concerne la méthode de câblage, suivez les instructions du schéma de connexions situé
à l'intérieur du couvercle du tableau de commande.
2
Serrez fermement les vis des bornes pour éviter qu'ils se desserrent. Après les avoir serrées,
tirez légèrement des câbles pour confirmer qu'ils ne se déplacent pas. (S'ils sont mal serrés,
l'unité ne marchera pas normalement ou ceci pourrait provoquer la brûlure des câbles).
3 Spécification de la source d'alimentation.
4 Confirmez que la capacité électrique est suffisante.
5 Vérifiez que la tension de démarrage est maintenue au-delà de 90 pour cent de la ten-
sion nominale indiquée sur la plaque indicatrice.
6
Vérifiez que l'épaisseur du câble est conforme aux spécifications de la source d'alimentation.
(Faites attention en particulier au rapport entre la longueur et l'épaisseur du câble.)
7
Dans des zones mouillées ou humides, installez toujours un coupe-circuit pour fuites relié à la terre.
8 Une chute de tension pourrait provoquer:
- La vibration d'un disjoncteur magnétique, qui endommagerait le point de contact, la
rupture du fusible, des troubles dans le fonctionnement normal de la surcharge.
9 Les dispositifs de sectionnement de la source d'alimentation doivent être incorporés
dans le câblage fixe et ils doivent avoir un entrefer minimum de 3mm par rapport à
chaque conducteur actif (de phase).
10 Le cordon d’alimentation connecté sur l’appareil doit être sélectionné selon les spécifi-
cations suivantes.
ATTENTION
!
Capacité en (kBtu/h) 14 16 18 21 24 27 30 40
Coupe circuit (A) 15 15 20 20 25 25 25 30
1Ø Modèles
Branchez le câble à l'unité extérieure.
Unité extérieure
Plaque à bornes
Plus de 15mm
Support pour
cordon
d'alimentation
électrique
Couvercle du tableau
de commande
Cordon d'alimentation
Câble de connexion
Vis de borne desserrée
Plaque à bornes
BRANCHEMENT DU CÂBLE ENTRE L'UNITÉ INTÉRIEURE ET L'UNITÉ EXTÉRIEURE
23
FRANÇAIS
Utilisez des bornes de pression de forme arrondie pour les raccordements aux bornes aalimentation.
Si vous ne disposez pas de câble, suivez les instructions ci-dessous.
- Ne connectez pas des câbles d’épaisseurs différentes aux bornes dʼalimentation (tout jeu au
niveau des câbles d’alimentation peut générer une chaleur anormale).
- Lorsque vous raccordez des câbles de même épaisseur, procédez conformément aux schémas
cidessous.
- Pour le câblage, utilisez les câbles d’alimentation appropriés et raccordez-les soigneusement.
Veillez également à ce que la pression extérieure ne puisse pas être exercée sur les bornes
d’alimentation.
- Utilisez un tournevis approprié pour serrer les vis du bornier. Un tournevis doté d’une petite tête
Borne de pression
de forme arrondie
Câble d’alimentation
Connectez les câbles de
mêmes épaisseurs des
deux côtés.
Il est interdit de connecter
deux de ces câbles d’un
seul côté.
Il est interdit de
connecter des câbles
d’épaisseurs différentes.
Soyez vigilant lors de l’installation du câblage d’alimentation
24
VERIFICATION DU DRAINAGE ET POSE DE LA TUYAUTERIE
FRANÇAIS
Vérifiez le drainage
Pour vérifier le drainage
1 Versez un verre d'eau dans l'évaporateur.
2 Vérifiez que l'eau coule à travers le raccord
de drainage de l'unité interne sans qu’il y
ait des fuites et qu’elle s’écoule jusqu'à la
sortie de drainage.
Tuyauterie de drainage
1 Le raccord de drainage doit être en pente
descente pour que l'eau drainée coule
aisément.
2 Do not make drain piping.
Pente descente
Ne pas soulever
Fuite
d'eau
Extrémité du raccord
de drainage plongée
dans l'eau
Fuite
d'eau
Fossé
Eau drainée
accumulée
Air
Ondulation
Fuite
d'eau
Espace vide
inférieur à 50mm
VERIFICATION DU DRAINAGE ET POSE DE LA
TUYAUTERIE
Leakage
checking
Connecting area
drain hose
Drain pan
Drain
hose
Leakage
checking
VERIFICATION DU DRAINAGE ET POSE DE LA TUYAUTERIE
25
FRANÇAIS
Montez la tuyauterie
Montez la tuyauterie en enveloppant la portion
de raccordement de l'unité intérieure avec du
matériel isolant et assurez-le avec deux types
de ruban adhésif.
- Si vous voulez accoupler un raccord de drainage supplémentaire, l'extrémité de la sortie
de drainage doit être acheminée au-dessus
du sol. Assurez convenablement le raccord
de drainage.
Au cas où l'unité extérieure serait installée audessous de l'unité intérieure, faites comme suit
1 Collez avec du ruban adhésif la tuyauterie,
le raccord de drainage et le câble de raccordement du bas en haut.
2 Assurez la tuyauterie collée tout au long du
mur extérieur à l'aide d'une selle ou équivalent.
• Il faut un siphon afin d'éviter que l'eau pénètre
dans les pièces électriques.
Bande
plastique
Ruban adhésif
Raccord de
drainage
Tuyauterie
Câble de
raccordement
Cordon d'alimentation
électrique
Utilisez un scelleur
en caoutchouc pour
sceller tout petit trou
dans les tuyauteries.
Au cas où l'unité extérieure serait installée audessus de l'unité intérieure, faites comme suit
1 Collez avec du ruban adhésif la tuyauterie
et le câble de raccordement du bas en
haut.
2 Assurez la tuyauterie collée tout au long du
mur extérieur. Faites un siphon pour éviter
que l'eau pénètre à l'intérieur de la pièce.
3 Fixez la tuyauterie au mur à l'aide d’un cha-
riot porte-outil ou équivalent.
Siphon
Siphon
Utilisez un scelleur en
caoutchouc pour sceller tout
petit trou dans les tuyauteries.
26
PURGE ET ÉVACUATION D'AIR
FRANÇAIS
Vérifiez que chaque tuyau (de liquide et de
gaz) reliant les unités intérieure et extérieure a
été correctement raccordé et que tout le
câblage nécessaire pour tester le fonctionnement a été complété. Enlevez les bouchons
des vannes de service des phase gaz et liquide de l'unité extérieure. Notez que ces deux
vannes de service étaient restées fermées
jusqu'à alors.
Connectez le manifold (avec manomètres) et
la bouteille d'azote sec à l'orifice de sortie à
l'aide de flexibles.
ATTENTION
Assurez-vous d'utiliser un manifold pour la
purge de l'air. Si ce n'est pas possible, utilisez une vanne d'arrêt à cette fin. Le bouton
"Hi"(Haut) du manifold doit rester toujours
sur la position fermé.
- Mettez sous pression le système à un
maximum de 551 psi avec de l'azote sec
et fermez le robinet de la bouteille quand
la lecture du niveau atteigne les 551
P.S.I.G. Puis, vérifiez s'il y a des fuites à
l'aide du savon liquide.
!
ATTENTION
Pour éviter que l'azote à l'état liquide
pénètre dans le système frigorifique, la
partie supérieure de la bouteille doit se
trouver plus haut que sa partie inférieure
lorsque vous mettez sous pression le système. D'habitude la bouteille est utilisée
en position debout verticale.
!
- Vérifiez l'étanchéité de tous les joints des
tuyaux (des unités intérieure et extérieure)
ainsi que des vannes de service des faces
gaz et liquide. Les bulles d'air indiquent qu'il
y a une fuite. Assurez-vous d'essuyer le
savon à l'aide d'un chiffon propre.
- Après avoir vérifié que le système n'a pas de
fuites, libérez la pression de l'azote en desserrant le raccord flexible de la bouteille
d'azote. Lorsque la pression du système est
réduite au niveau normal, déconnectez le
flexible de la bouteille.
L’air et l’humidité qui restent à l’intérieur du
système frigorifique ont les effets indésirables
ci-dessous indiqués
-
La pression à l'intérieur du système augmente.
- Le courant de fonctionnement augmente.
- L'efficacité de refroidissement (ou de chauffage) diminue.
- L'humidité dans le circuit réfrigérant peut se
congeler et bloquer les capillaires.
- L'eau peut provoquer la corrosion des pièces
du système frigorifique.
Par conséquent, il faut vérifier s'il y a des
fuites dans l'unité intérieure ainsi que dans la
tuyauterie reliant l'unité intérieure et l'unité
extérieure et il faut vidanger les tuyauteries
afin d'enlever du système tout non-condensable et toute humidité.
Purgez l'air à l'aide d'une pompe à vide
Préparation
Essai d'étanchéité
PURGE ET ÉVACUATION D'AIR
Unité intérieure
Manifold
Lo Hi
Manomètre
Unité extérieure
Flexible
Bouteille
d'azote sec
(en position
debout verticale)
PURGE ET ÉVACUATION D'AIR
27
FRANÇAIS
- Une fois que le vide désiré est atteint, fermez le bouton "Lo" (Bas) du manifold et arrêtez la pompe à vide.
Temps requis pour l'évacuation si la pompe
à vide est utilisée à 30 gal/h
Si la longueur du
tuyau est inférieure à
10m (33 pieds)
Si la longueur du
tuyau est supérieure
à 10m (33 pieds)
Moins de 0.5 torr Moins de 0.5 torr
- Remettez à sa place les bouchons des vannes
ainsi que les vannes de services des phases gaz
et liquide, puis serrez-les complètement.
La purge de l'air à l'aide d'une pompe à vide est
ainsi finie.
Le climatiseur est maintenant prêt pour tester
son fonctionnement.
- A l'aide d'une clé hexagonale, faites tourner la
tige de la vanne de liquide dans le sens contraire
des aiguilles d'une montre jusqu'à ouvrir complètement la vanne.
- Faite tourner la tige de la vanne de la phase gaz
dans le sens contraire des aiguilles d'une
montre jusqu'à ouvrir complètement la vanne.
- Desserrez légèrement le flexible connecté à
l'orifice de sortie de la phase gaz pour faire diminuer la pression, puis enlevez le flexible.
- Remettez à sa place le raccord conique et son
chapeau dans l'orifice de sortie de la phase gaz
et serrez le raccord conique à l'aide d'une clé
réglable. Ce processus est très important pour
éviter des fuites.
Finition du travail
Utilisez une pompe à vide ou un gaz Inerte (azote) lorsque vous faites des essais
de fuite ou la purge d’air. Ne compressez
pas l'air ou l'oxygène et n'utilisez pas de
gaz inflammable. Cela pourrait provoquer
un incendie ou une explosion.
- Risque de décès, de blessure, d'incendie
ou d'explosion.
AVERTISSEMENT
!
Evacuation
-
Raccordez l'extrémité du flexible décrit dans
les pas précédents à la pompe à vide afin
d'évacuer la tuyauterie et l'unité intérieure.
Vérifiez que le bouton "Lo" (Bas) du manifold
est sur la position Ouvert. Puis, mettez en
marche la pompe à vide. Le temps d'exécution
de l'opération d'évacuation varie en fonction de
la longueur des tuyaux ainsi que de la capacité
de la pompe. Le tableau suivant montre le
temps requis pour l'évacuation.
Lo Hi
Manifold
Pompe à vide
Ouvert
Fermé
Mano
-mètre
Unité intérieure
Unité extérieure
28
MONTAGE DU PANNEAU AVANT (UNIQUEMENT POUR TYPE ARTCOOL)
FRANÇAIS
1 D'abord, vérifiez que le couvercle latéral
est correctement assemblé. Fixez le cordon d'alimentation dans la rainure du couvercle latéral gauche.
2 Assemblez le fil de raccordement avec le
régulateur et d'abord fixez la partie supérieure du panneau frontal, puis accouplez la
partie inférieure du panneau frontal.
3 Accrochez le crochet du panneau frontal
dans la rainure puis resserrez les 2 vis.
Connecteur
du panneau
frontal
Connecteur
du panneau
frontal
MONTAGE DU PANNEAU AVANT (UNIQUE-
MENT POUR TYPE ARTCOOL)
INSTALLATION PI485
29
FRANÇAIS
Fixez le PI485 PCB comme indiqué sur les figures ci-dessous.
Pour plus d'informations sur l'installation du PI485, consultez le guide d'installation spécifique.
INSTALLATION PI485
18kBtu/h, 21kBtu/h
24kBtu/h, 27kBtu/h, 30kBtu/h
1Ø : 40kBtu/h
This is th
e
space for
insta
l
lati
on of
PI485 Gateway.This i
s the space fo
r ins
ta
l
la
tion of PI
485 Gate
w
ay.
(Accessory
)
(Acc
esso
ry
)
Pl
e
ase connect t
h
e
wir
e after
instal
ling
PI485
Ple
ase
connect t
h
e wi
r
e a
fter in
stal
ling
P
I485
Gateway.
Ga
teway.
Screw HoleScrew Hole
Screw HoleScrew Hole
MEZ301
7180
2MEZ30
1
718
0
2
30
TEST DE FONCTIONNEMENT
FRANÇAIS
Enlevez le couvercle du compartiment des
piles en tirant de celui-ci dans la direction indiquée par la flèche. Insérez des piles neuves.
Assurez vous de respecter la polarité (+) et (–).
Remettez le couvercle à sa place en le poussant vers sa position initiale.
- Vérifiez que tous les tuyaux et les câbles ont
été correctement connectés.
- Vérifiez que les vannes de service de gaz et
de liquide sont complètement ouvertes.
Préparez la télécommande
Boulon
Connexion de la tuyauterie
Température
de décharge
Air déchargé
Température d'entrée
Température
de décharge
Température
de décharge
Air déchargé
Air déchargé
Température d'entrée
Température d'entrée
Faites marcher l'unité pendant 15~20
minutes, puis vérifiez la charge frigorifique du
système:
-
Mesurez la pression de la vanne de service de gaz.
- Mesurez la température de l'air aspiré et
celle de l'air extrait.
- Assurez vous que la différence entre la température de l'air aspiré et celle de l'air extrait
est supérieure à 8°C.
- Pour référence, la pression de la vanne de
service de gaz à sa condition optimale est la
suivante (Refroidissement)
Frigorigène
TEMP.
ambiante
extérieure
La pression de la
vanne de
service du côté gaz.
R410A 35°C (95°F)
8.5~9.5kg/cm2G
(120~135 P.S.I.G.)
NOTICE
!
Si la pression effective est plus élevée que
celle indiquée ci-dessus, le système a probablement un excès de fluide et il faut libérer
un peu de charge. Si la pression effective est
moins élevée que celle indiquée ci-dessus, le
système est susceptible d'avoir une manque
de fluide et il faut en ajouter. Le climatiseur
est maintenant prêt pour être utilisé.
Evaluation de la performance
NOTICE
!
• Utilisez des piles 2 AAA (1.5volts).
N'employez pas de piles rechargeables.
• Enlevez les piles de la télécommande si
vous n'allez pas utiliser le système pour
une longue période de temps.
TEST DE FONCTIONNEMENT
FONCTION
31
FRANÇAIS
Réglage Commutateur DIP
Si vous réglez le Commutateur DIP alors que l’unité est en marche, le réglage ne
sera pas immédiatement actif. Le changement du réglage ne devient actif que
lorsque le mode Marche est réinitialisé.
Lors du réglage du commutateur DIP, vous devez éteindre le disjoncteur ou couper la source
d’alimentation en énergie du produit.
AVERTISSEMENT
!
ATTENTION
•
Tant que le commutateur DIP approprié n’est pas réglé convenablement, le produit ne peut pas fonctionner.
• Si vous souhaitez régler une fonction spécifique, demandez que l’installateur régle le communtateur DIP convenablement lors de l’installation.
!
FONCTION
Commutateur DIP
Fonction
1234
Fonctionnement Normal (Aucune Fonction)
Fonctionnement de Refroidissement en Mode Forcée
Contrôle Erreurs de Câblage
Economie de la Consommation d’Energie (Etape 1)
Economie de la Consommation d’Energie (Etape 2)
Mode Bloqué (Refroidissement)
Mode Bloqué (Chauffage)
Mode Nuit Silencieuse (Etape 1)
Mode Nuit Silencieuse (Etape 2)
Mode Bloqué(Refroidissement) + Mode Nuit Silencieuse (Etape 1)
Mode Bloqué (Refroidissement) + Mode Nuit Silencieuse (Etape 2)
Mode Bloqué(Refroidissement) + Economie de la Consommation d’Energie (Etape 1)
Mode Bloqué (Refroidissement) + Economie de la Consommation d’Energie (Etape 2)
Mode Bloqué (Chuaffage) + Economie de la Consommation de l’Energie (Etape 1)
Mode Bloqué (Chauffage) + Economie de la Consommation de l’Energie (Etape 2)
Mode SLC (contrôle intelligent de la charge)
32
FONCTION
FRANÇAIS
14/16/18/21(1Ø) kBtu/h 40(1Ø) kBtu/h
24/27/30(1Ø) kBtu/h
DIP-SW
SW01N
DIP SW2
Fonctionnement de Refroidissement en Mode Forcé
Ajout du refrigérant en hiver.
Procédure de Réglage
1 Réglez le Commutateur comme suit ayant
au préalable coupé la source d’alimentation
en énergie.
2 Réinitialisez l’alimentation
3 Vérifiez le voyant DEL rouge du PCB est
allumé lors du travail.
(L’unité intérieur fonctionne en mode
forcé.)
4 Ajoutez la quantité de refrigérant spéci-
fique.
- Lorsque le voyant DEL vert de la carte
du PCB est allumé, c’est que le compresseur est sur le point de s’éteindre
suite à la faible pression.
- Vous devez remettre le Commutateur
DIP en mode de fonctionnement normal losque que vous avez fini le travail.
ATTENTION
!
FONCTION
33
FRANÇAIS
Economie de la Consommation d’Energie
Le mode Economie de la Consommation
d’Energie est la fonction qui permet un fonctionnement efficace en diminuant la valeur de
consommation d’energie maximale.
Procédure de Réglage
1
Réglez le Commutateur DIP comme suit
après avoir coupé l’alimentation en énergie.
2 Réinitialisez l’alimentation.
1Deuxiè
1Deuxième
LED1
(Rouge)
LED1
(Vert)
3
3
2
2
1Deuxième
1Deuxième 1Deuxième1Deuxième1Deuxième 1Deuxième
ATTENTION
• Si l’unité intérieur ne communique pas
avec l’unité extérieure, la fonction ne pourrait pas être exécutée correctement.
• Seule la connexion de câble défecteuese
s’affiche. Vous devez changer correctement la connexion pour faire fonctionner le
produit.
•
Si la température extérieure et Intérieure est
trop basse en hiver, la fonction de contrôle
d’erreur de câblage ne pourrait pas fonctionner. (Le Voyant DEL rouge est allumé)
!
Etape 1 Etape 2
Contrôle des Erreurs de Câblage
Vous pouvez vérifier si le câblage fonctionne correctement ou pas.
Procédure de Réglage
1
Réglez le commutateur DIP comme suit après
avoir coupé la source d’alimentation en énergie.
2 Réinitialisez l’alimentation
3 Vérifiez que les voyant DEL rouge et Vert
du PCB sont allumé lors du travail. (L’unité
intérieure fonctionne en mode forcé.)
4 Si le câblage est correct, le voyant DEL
vert s’allumera. Si le câblage a un problème, l’affichage se fait comme suit:
(Affiche uniquement la connexion défectueuse.)
• Voyant DEL rouge: Numéro du tuyau
•
Voyant DEL vert: Numéro du tuyau (Pièce)
Exemple)
Si le voyant DEL rouge clignote deux fois et le
voyant DEL vert clignote 3 fois, c’est que le
2ème tuyau est connecté à la 3ème pièce.
5 Vous devez remettre le Communtateur
DIP en mode de fonctionnement normal à
la fin du contrôle de l’erreur du câblage.
Consommation
d’Energie et
du Courant
Normale
Te m p s
34
FONCTION
FRANÇAIS
Niveau de l’Economie de la Consommation d’Energie et du Courant.
Mode Nuit Silencieuse
Le mode Nuit Silencieuse atténu le niveau du bruit de l’unité extérieure en changeant la fréquence du compresseur et la vitesse du ventillateur. Cette fonction fonctionne tout au long de la nuit.
Procédure de Réglage
1
Réglez le Commutateur DIP comme suit après avoir coupé la source d’alimentation en énergie.
2 Réinitialisez l’alimentation.
Mode Nuit Silencieuse avec Mode Bloqué.
Economie de la Consommation de l’Energie en Mode Bloqué.
Économie d’Énergie
Consommation
(Etape 1)+ Mode Bloqué
(Refroidissement)
Économie d’Énergie
Consommation
(Etape 2)+ Mode Bloqué
(Refroidissement)
Économie d’Énergie
Consommation
(Etape 1)+ Mode Bloqué
(Chauffage)
Économie d’Énergie
Consommation
(Etape 2)+ Mode Bloqué
(Chauffage)
Mode Bloqué (Refroidissement)+Mode Nuit
Silencieuse (Etape 1)
Mode Bloqué (Refroidissement)+Mode Nuit
Silencieuse (Etape 2)
Etape 1 Etape 2
h Niveau du bruit: Etape 1 > Etape 2
ATTENTION
• Si la fréquence du compresseur et la vitesse du ventillateur sont basses, la capacité de refroidissement peut décroître en conséquence.
• Cette fonction est uniquement disponible pour le Mode refroidissement.
• Si vous souhaitez arrêter le Mode Nuit Silencieuse, Changez le Commutateur DIP.
• Si le fonctionnement de l’unité intérieure est réglé par la fonction de vitesse du ventilateur
“Power”, le Mode Nuit Silencieuse sera en arrêt jusqu’à ce que la fonction de vitesse du ventilateur “Power” soit changée.
!
Phase 1¢
Modèle 14k 16k 18k 21k 24k 27k 30k 40k
Etape 1(A) 889912131522
Etape 2(A) 778810111318
Mode SLC (contrôle intelligent de la charge)
※ 18~40(1Ø) kBtu/h
FONCTION
35
FRANÇAIS
Mode Bloqué
Procédure de Réglage
1
Réglez le Commutateur DIP comme suit après avoir coupé la source d’alimentation en énergie.
2 Réinitialisez l’alimentation.
Mode Bloqué avec Mode Nuit Silencieuse
Mode Economie de Consommation d’Energie avec Mode Bloqué.
Mode Bloqué (Refroidissement)+Mode Nuit
Silencieuse (Etape 1)
Mode Bloqué (Refroidissement)+Mode Nuit
Silencieuse (Etape 2)
Mode Bloqué (Refroidissement)+Economie de la
Consommation d’Energie (Etape 1)
Mode Bloqué ()+Economie de Consommation
d’Energie (Etape 1)
Mode Bloqué (Refroidissement)+Economie de la
Consommation d’Energie (Etape 2)
Mode Bloqué ()+Economie de Consommation
d’Energie (Etape 2)
Mode Refroidissement Uniquement Mode Chauffage Uniquement
Grâce au fonctionnement le plus efficace en
fonction de la charge intérieure/extérieure, la
consommation d'énergie est minimisée.
Procédure de Réglage
1 Réglez le Commutateur DIP comme suit
après avoir coupé la source d’alimentation
en énergie.
2 Réinitialisez l’alimentation.
SLC (contrôle intelligent
de la charge)
ATTENTION
•
La capacité de chauffage et refroidissement peut diminuer selon la charge intérieure/extérieure.
• Si vous voulez arrêter le mode SLC, changez le commutateur DIP.
!
Consommation
électrique
Normale
Temps
36
FONCTION
FRANÇAIS
Affichage du PCB (Modèle 14/16/18/21k uniquement)
Il est utile de vérifier le cycle des données sans LGMV.
Chaque fois que vous poussez la Touche Contact, les données du cycle seront montrées comme suit.
h Après l’affichage d’1 page, deux autres pages s’affiches par la suite.
Touche Contact
Item
Affichage
14/16k 18/21k Exemple 1page 2page
- 1 temps Basse pression 890kpa ‘LP’ ’ 89’
- 2 temps Haute Pression 2900kpa ‘HP’ ‘290’
1 temps 3 temps
Température de refoulement
85°C ‘DS’ ’ 85’
2 temps 4 temps
Cond Température Extérieure
-10°C ‘CS’ ‘-10’
3 temps 5 temps Température d’aspiration -10°C ‘SS’ ‘-10’
4 temps 6 temps Température de l’Air ODU -10°C ‘AS’ ‘-10’
5 temps 7 temps Courant 15A ‘A’ ‘ 15’
6 temps 8 temps Tension 230V ‘V’ ‘230’
7 temps 9 temps Comp Hz 100Hz ‘F’ ‘100’
8 temps
10 temps
Liaison à courant continu 230V ‘dc’ ‘230’
Pour appuyer sur la Touche Contact, utilisez un matériel non conducteur d’électricité.
AVERTISSEMENT
!
Méthode de Fonctionnement
TACT-SW1
CAPACITÉ DE COMBINAISON MAXIMALE
37
FRANÇAIS
Type multituyau
La capacité de chaque unité intérieure doit être choisie de manière à ce que la somme des capacités des unités intérieures soit inférieure à la capacité combinée maximale de l'unité extérieure.
Nous recommandons de calculer la capacité des unités intérieures en utilisant la méthode décrite
dans l'exemple ci-dessous.
Si vous ne suivez pas nos recommandations, le système risque de ne pas fonctionner correctement lorsque la température ambiante est basse. Ainsi, certaines unités intérieures pourraient ne
pas chauffer de manière satisfaisante en mode chauffage.
MÉTHODE DE CALCUL DE LA CAPACITÉ TOTALE DES UNITÉS INTÉRIEURES RACCORDÉES
Additionnez les capacités de toutes les unités intérieures, mais en appliquant un coefficient de
pondération de 1,3aux unités intérieures de type "high static".
Exemple)
1 Unité extérieure : A9UW566FA3(FM56AH)(capacité maximale 73kBtu)
unités intérieures :
AMNH186BHA0[MB18AH],AMNH246BHA0[MB24AH],AMNH246BHA0[MB24AH]
(18 + 24 + 24) x 1.3 = 66 x 1.3 = 85.8kBtu: Cette combinaison n'est pas satisfaisante.
2 Unité extérieure: FM56AH
unités intérieures:
AMNH186BHA0[MB18AH],AMNH246BHA0[MB24AH],AMNH18GD5L0[MS18AH]
(18 + 24) x 1.3 + 18 + 72.6: Cette combinaison est acceptable.
Capacité en
(kBtu/h)
Nbre de pièces
maxi
Capacité interne combinée
(en kB.T.U/h)
Capacité combinée maxi
(en kB.T.U/h)
14 2 5,7,9,12 21
16 2 5,7,9,12 24
18 3 5,7,9,12,18 30
21 3 5,7,9,12,18 33
24 4 5,7,9,12,18,24 39
27 4 5,7,9,12,18,24 41
30 5 5,7,9,12,18,24 48
40 5 5,7,9,12,18,24 52
CAPACITÉ DE COMBINAISON MAXIMALE
38
GUIDE EN VUE D'UNE INSTALLATION EN BORD DE MER
FRANÇAIS
Si l’unité intérieure doit être installée à proximité du bord
de mer, évitez toute exposition directe au vent marin. Installez l’appareil du côté opposé du sens du vent.
Si vous installez l’unité extérieure à proximité du bord de
mer, installez un pare vent pour la protéger.
- Doit être suffisamment solide, comme du béton, pour
résister au vent.
- Les dimensions doivent être environ 1,5 fois plus
grandes que celles de l’unité (150%).
- Respectez au minimum 70cm entre l’unité et le pare
vent pour la circulation de l’air.
Endroit avec écoulement des eaux
- Installez le climatiseur à un endroit avec écoulement des
eaux afin d'éviter les dégâts en cas de fortes pluies et
évitez les endroits fréquemment inondés.
PRÉCAUTIONS EN HIVER
PARTICULIÈREMENT POUR
LE VENT SAISONNIER
- Il faut tenir compte de certains mesures dans les
régions neigeuses ou extrêmement froides en hiver de
manière à assurer le bon fonctionnement du produit.
- Laissez le système prêt pour le vent saisonnier ou la
neige en hiver même dans d'autres régions.
- Installez les conduits de prise et de décharge d'air à
l'abri de la neige ou de la pluie si le produit est utilisé
dans une endroit où la température extérieure est inférieure à 10°C.
- Installez l'unité extérieure de manière à la protéger du
contact direct avec la neige. Si la neige s'entasse et
gèle sur l'orifice de prise d'air, un dysfonctionnement
du système pourrait se produire. Si vous installez ce
système dans une région neigeuse, installez un couvercle de protection sur ce système.
- Installez l'unité extérieure sur la console d'installation la
plus haute pour une tombée de neige moyenne de 50
cm (tombée de neige moyenne annuelle) si vous l'installez dans une région très neigeuse.
- Si plus de 10 cm de neige s'entassent sur la partie
supérieure de l'unité extérieure, enlevez la neige avant
de la mettre en marche.
Vent marin
Vent marin
Vent marin
Pare vent
• Faites un nettoyage périodique (plus d’une fois par
an) de la poussière et du sel collés sur l’échangeur
de chaleur en utilisant de l’eau.
•
Les climatiseurs ne devraient pas être installés
dans des endroits où sont produits des gaz corrosifs tels que les gaz acides ou alcalins.
•
Ne pas installer le produit dans un emplacement directement exposé au vent marin
(embruns salés). Cela peut provoquer la corrosion du produit. La corrosion, tout particulièrement au niveau du condensateur et des serpentins de l’évaporateur, pourrait provoquer un
fonctionnement inadapté ou inefficace.
• Si l’unité extérieure est installée à proximité
du bord de mer, évitez toute exposition
directe au vent marin. Autrement l’appareil
va nécessiter un traitement anti-corrosion
supplémentaire au niveau de l’échangeur de
chaleur.
ATTENTION
!
Sélection de l’emplacement
(Unité Extérieure)
GUIDE EN VUE D'UNE INSTALLATION EN BORD DE MER
PRÉCAUTIONS EN HIVER PARTICULIÈREMENT POUR LE VENT SAISONNIER
39
FRANÇAIS
Désignation du modèle
Unité intérieure
Unité extérieure
Émission de bruit aérien
Le niveau de pression acoustique pondéré A émis
par ce produit est inférieur à 70 dB.
** Le niveau sonore peut varier selon le site.
Les chiffres indiqués correspondent au niveau
d'émission et ne sont pas nécessairement des
niveaux opérationnels sans danger.
Alors qu'il existe une corrélation entre les niveaux
d'émission et d'exposition, elle ne peut pas être
utilisée de façon fiable pour déterminer si des précautions supplémentaires sont nécessaires ou non.
Le facteur qui influence le niveau réel d'exposition
de la force de travail inclut les caractéristiques de
l'espace de travail et les autres sources de bruit,
c'est-à-dire le nombre d'équipement et autres
processus adjacents et la durée d'exposition d'un
opérateur au bruit. De même, le niveau d'exposition admissible peut varier d'un pays à l'autre.
Toutefois, ces informations vont permettre à l'utilisateur de l'équipement de réaliser une meilleure
évaluation des dangers et des risques.
Concentration limite
La concentration limite est la limite de concentration du gaz Fréon où des mesures immédiates peuvent être appliquées sans atteinte corporelle en cas
de fuite du réfrigérant dans l'air. La concentration
limite est décrite selon l'unité de kg/m3(poids du
gaz Fréon par volume d'air de l'unité) pour faciliter
le calcul
Calculer la concentration de réfrigérant
Concentration
de réfrigérant
=
Unités extérieures Nom du châssis
FM : Inverseur multi système de type
unité de distribution
FM
40 U3 2AH
Type de modèle
Numéro de série
H : Pompe à chaleur
Type de fluide frigorigène
A : R410A
Capacité
Ex) 48,000 Btu/h Classe → ’48’
Type de modèle
Concentration limite : 0,44 kg/m3(R410A)
Volume total du réfrigérant renouvelé
dans l'installation de réfrigérant (kg)
Capacité de la plus petite pièce dans
laquelle une unité intérieure est instal-
lée (m
3
)
1 L'hauteur du cadre H doit être supérieu-
re de 2 fois la neige tombée et sa largeur ne doit pas dépasser la largeur du
produit.
(Si la largeur du cadre dépasse celle du
produit, la neige s'entassera là)
2 N'installez pas les orifices de prise et de
décharge d'air de l'unité extérieure faisant face au vent saisonnier.
SM AWR09 BN0
Numéro de série
Intérieur
Type de modèle détaillé
AQ : Deluxe SQ : Standard
AH* : Couleur du panneau_Galerie(1), Argent(V),
Rouge(E), Or(G), Blanc argenté(H)
AW* : Couleur du mirroir_Mirroir(R), Argent(V),
Blanc(W)
AH : Cassette de plafond
L : Faible statique
Pas de marque sur les unités intérieures des
onduleurs standard
Capacité
EX) 9,000 Btu/h Classe ➝ ’09’
24,000 Btu/h Classe ➝ ’24’
Type
Connexion par tuyau
M : Plusieurs tuyaux
Unités extérieures Nom du châssis
Type de modèle
M : Unité intérieure multi
C : Unité intérieure commune pour modèles
universels et multi
S : Montage mural/Mirroir ARTCOOL
J : Montage mural A : Panneau ARTCOOL
T : Cassette B : Conduite
V : Climatiseur de plafond Q : Console
Nom du châssis
MU4
M27
Capacité
Ex) 18,000 Btu/h Classe → ’18’
Numéro de série
Indique s’il s’agit d’un système multi d’unité
extérieure utilisant le R410A
Ex)
MU3 : Peut être connecté à 3 unités intérieures maximum
MU4 : Peut être connecté à 4 unités intérieures maximum
U4 2
40
