Mode Power
Menu
Display
Mut
e
RMT - CD
Shuffl
e
Repeat
ReVu
/
1
2
3
4
5
6
7
8
9
0
Select
+
-
Save
-/--
PowerDisplay MenuReVu Mode
CD/DAB/FM
CD-40
Betjeningsvejledning
Sikkerhedsinstruktioner
Apparatet må ikke placeres i nærheden af varmekilder som radiatorer, varmeapparater eller andre genstande,
der genererer varme. Sørg for, at apparatet ved sin placering ikke blokerer for en god og ordentlig ventilation.
Apparatet bør f.eks. ikke anbringes på bløde materialer, der kan blokere ventilationsåbninger eller placeres i en
lukket kasse eller lign. som f.eks. en reol eller et kabinet, hvor luftstrømme kan have svært ved at passere gennem
ventilationsåbningerne.
Apparatet må ikke udsættes for direkte sollys.
Undgå at bruge apparatet i nærheden af vand.
Undgå, at der kommer genstande eller flydende væske i apparatet.
Skruer må ikke skrues ud af apparatets kabinet, ligesom kabinettet ikke må åbnes.
Sørg for, at fremmedlegemer ikke blokerer eller på anden måde generer afkølingsviften på apparatets bagside.
Apparatet må ikke bruges, hvis beskyttelsespladen til viften eller filtret på apparatets bagside mangler.
Vedligeholdelsesvejledning
Legato-apparatet og højttalerkabinettet (hvor dette medfølger) har en finish af træfinér. Ligesom med andre produkter
i træ, skal der tages hensyn ved håndtering og rengøring af disse dele, for at undgå at træet bliver beskadiget.
Kabinettet må ikke udsættes for rensemidler, opløsningsmidler eller klæbende materialer.
Udsæt ikke kabinettet for direkte varmepåvirkninger såsom varme drikke.
Rengør kabinet ved forsigtigt at tørre det af med en blød klud.
Lejlighedsvis brug af en mild møbelpudsecreme (påført med en blød klud) vil være med til at beskytte overfladen.
Foran afkølingsviften på apparatets bagside findes en aftagelig beskyttelsesplade samt et filter, der forhindrer støv
i at trænge ind i apparatet. Vi anbefaler, at pladen fjernes med jævne mellemrum, og filteret efterses for snavs. Hvis
filteret virker snavset, skal det renses i vand, hvorefter det skal ligge til tørre, indtil det er fuldstændig tørt, hvorefter
det og beskyttelsespladen sættes tilbage på plads.
Copyright
Copyright 2006 Imagination Technologies Limited. Alle rettigheder forbeholdes. Det er ikke tilladt at kopiere, videregive, overføre, afskrive, lagre i et
genoprettelsessystem eller under nogen form eller på nogen måde, det være sig elektronisk, mekanisk, magnetisk, manuelt eller lignende, at oversætte
hverken til menneske- eller computersprog eller fremlægge dette dokument eller dele heraf for tredjepart uden udtrykkelig skriftlig tilladelse fra
Imagination Technologies Limited.
Ansvarsfraskrivelse
Imagination Technologies Limited udsteder ingen erklæringer eller garantier med hensyn til indholdet i dette dokument og fraskriver sig specifikt
underforståede garantier for salgbarhed eller egnethed til bestemte formål. Endvidere forbeholder Imagination Technologies Limited sig ret til at revidere
dette dokument og foretage ændringer i det til enhver tid, uden at Imagination Technologies Limited derved forpligter sig til at advisere hverken personer
eller organisationer om sådanne revideringer eller ændringer.
Varemærker
Legato, Legato-logoet, ReVu, ReVu-logoet, PURE, PURE-logoet, PURE Digital, PURE Digital-logoet, Imagination Technologies og Imagination Technologieslogoet er varemærker eller registrerede varemærker tilhørende Imagination Technologies Limited. Alle andre produktnavne er varemærker tilhørende deres
respektive ejere.
Garantioplysninger
Imagination Technologies Ltd. garanterer over for slutbrugeren, at dette produkt vil være uden defekter i materialer og udførelse ved normal brug i en
periode på to år regnet fra købsdatoen. Denne produktgaranti dækker uregelmæssigheder opstået som følge af fabrikationsfejl eller designmæssige fejl.
Garantien dækker ikke ved tilfældigt opståede skader, uanset årsagen, ved slitage, uagtsomhed, justeringer, modifikationer eller reparationer, der ikke er
autoriseret af os.
Vær venlig at registrere produktet via vores webside www.pure.com/register, eller ved at udfylde og returnere garantibeviset. Skulle der opstå problemer
med apparatet bedes henvendelse rettet til forhandleren eller til PURE Support. Adressen findes sidst i denne vejledning.
Anerkendelser
Denne vejledning er skrevet af Bruce Murray. Det er et produkt fra PURE Digital, Imagination Technologies Ltd., Imagination House, Home Park Estate,
Kings Langley, Herts, WD4 8LZ, UK. Version 5, januar 2006
Indhold
Kom godt i gang .................................................................. 2
Oversigtsdiagrammer ............................................................................... 2
Tilslutning af højttalere ............................................................................ 4
Tænd og slut .............................................................................................. 4
Ændring af lydstyrke ................................................................................ 4
Navigering i menuerne ............................................................................. 4
Aflytning af DAB-radio ........................................................ 5
Valg af radiostation ................................................................................... 5
Skift mellem viste informationer .............................................................. 5
ReVu™ - Pause og tilbagespoling i radioprogram .................................... 5
Lagring og genkald af faste kanaler ........................................................ 6
Skift blandt DAB-valgmuligheder ............................................................. 6
Great Britain
Afspilning af CD’er .............................................................. 8
Valg af nummer ......................................................................................... 8
Skift mellem viste informationer .............................................................. 8
Diverse CD-valgmuligheder ...................................................................... 8
Afspilning af MP3 CD’er .................................................... 10
Valg af nummer, afspilningsliste eller mappe .........................................10
Skift mellem viste informatione ..............................................................10
Diverse MP3-valgmuligheder ..................................................................10
Aflytning af FM-radio ....................................................... 11
Valg af radiostation ..................................................................................11
Skift mellem viste informationer .............................................................11
Lagring og genkald af faste kanaler ........................................................11
Diverse FM-valgmuligheder ....................................................................12

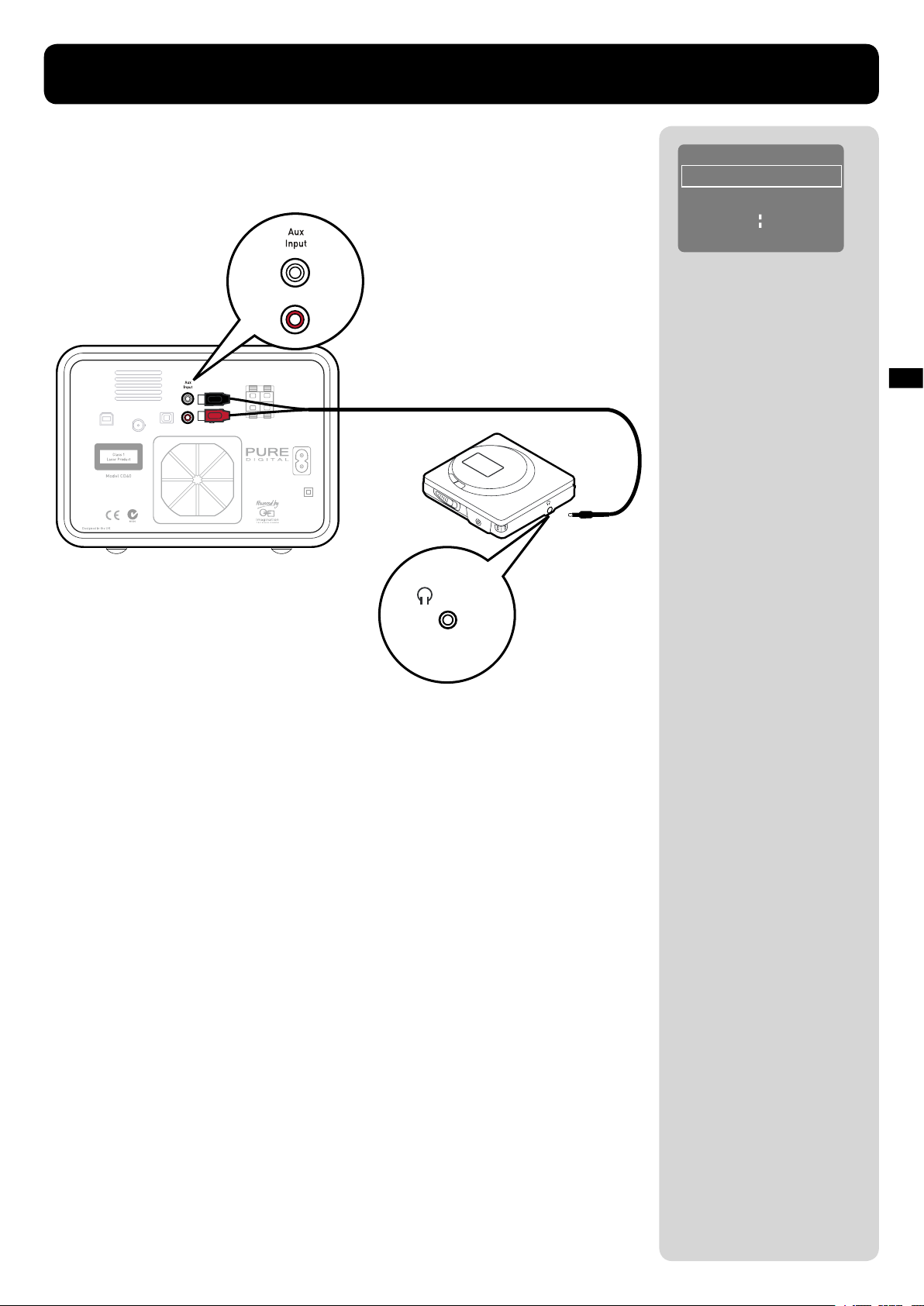

Aflytning af anden kilde .................................................... 13
Overordnede indstillingsmuligheder ................................ 14
Audio (Lyd) ...............................................................................................14
Screen (Skærm) .......................................................................................14
Alarm ......................................................................................................14
Sleep timer ..............................................................................................14
S/W version .............................................................................................15
Gode råd og tips ................................................................ 16
Tekniske specifikationer ................................................... 17
1
Great Britain
Seks genvejstaster
giver hurtig adgang til faste radiokanaler,
CD/MP3-betjeningsfunktioner og menuvalg
LCD-skærm
baggrundsbelyst LCD-skærm med
variabel kontrast og lysstyrke
CD-skuffen
til lyd- og MP3-CD’er
CD-tast
åbner og lukker CD-skuffen
Power
-tasten
skifter mellem
tændt og standby
Display
-tasten
skifter mellem
de forskellige
display-tilstande
ReVu
-tasten
slår over i
ReVu-tilstand
i forbindelse
med DAB-pause
og tilbagespoling
Volume/Tuning
drej for at justere
lydstyrken, tryk og
drej for at vælge
kanaler, musiknumre
og menupunkter
Mode
-tasten
skifter mellem
tilstandene
CD/DAB/FM/AUX
Menu
-tasten
skifter mellem
lydfunktioner og
overordnede
indstillingsmuligheder
Hovedtelefoner
3,5 mm hovedtelefonstik
(slår højttalerne fra)
Infrarød modtager
modtager signal fra
fjernbetjeningen
PowerDisplay MenuReVu Mode
CD/DAB/FM
Manufactured in China 12B52
Variable Output
Stereo-udtag til optager,
aktiv subwoofer eller andet udstyr
Speakers
Fjederbelastede konnektorer forbind rødt stik til rødt på højttale
og sort stik til sort på højttaler
Strømstik
Strømførende stik
Beskyttelsesplade
til afkølingsvifte
Fjern pladen (træk den af)
for at efterse/rense filter
med jævne mellemrum
USB
ype B-konnektor
til softwareopgraderinger
Aux Input
Stereo-indgang fra
kassette/minidisc osv.
Optical Out
Digital udgang fra
DAB,
CD eller MP3
Aerial
F-type konnektor
til DAB/FM-antenne
Kom godt i gang
Oversigtsdiagrammer
Disse diagrammer viser funktionaliteten bag betjeningsudstyr, konnektorer på bagpanelet, fjernbetjeningen og
skærmikoner.
Frontpanel
Bagpanel
2
Mode Power
Menu
Display
Mute
RMT - CD
Shuffle
Repeat
ReVu
/
1
2
3
4
5
6
7
8
9
0
Select
+
-
Save
-/--
Power
Skifter mellem tændt og standby
Numeriske taster
Tryk på Save og et tal for at gemme en fast kanalindstilling.
Tr
yk på tallet for genkald.
Tr
yk først på -/-- for at angive to-cifrede faste kanalindstillinger.
Tr
yk for hurtig adgang til CD- og MP3-numre
ReVu
Aktiverer ReVu-tilstanden i forbindelse
med DAB-pause og tilbagespoling
Menu
Skifter mellem lydfunktioner og overordnede indstillingsmuligheder
Lydstyrke
Bruges til at justere lysstyrken, flytte slider-styremekanismer
og til gå til højre og venstre i menuerne
CD-skuffe
Åbner og lukker CD-skuffen
+/-
Mode
Skifter mellem
DA
B/FM/CD/AUX
Display
Skifter mellem
de forskellige
skærmtilstande
Mute
Slår lyden fra
højttalerne fra
Select og
Vælger radiokanaler/
musiknumre og
menuvalg
CD-betjeningstaster
Bruges også til
FM-tuning og ReVu
J o W h il ey Ch an gi ng
T r a c k s - g o on li ne t o
n o m i n at e th e tu ne s
BBC Radio 1
0 9 : 4 0
Signalstyrke
Viser signalstyrken for
den aktuelle DAB-kanal
Ur
Klokkeslæt fra
DA
B-signal
Mute
Lydstyrke fra
højttalere er slået
fra (lydløs)
Tilstand
Den aktuelle
indstilling (DAB)
Radiostationens
navn
Rulletekst
D AB
Alarm
Alarm er
indstillet
T r a c k 1
0 9 : 4 0
CD
Skip-og-spring
frem
Hurtig fremad spoling
Stop
Gentag
Gentag alle de
valgte numre
Shuffle
Tilfældig
afspilningsrækkefølge er valgt
Afspilningsliste
Afspilningsliste
er valgt
Tilstand
Den aktuelle
indstilling (CD)
Musiknummer
Pause/afspil
Tilbagespoling
Skip-og-spring
tilbage
Tidstæll
er
viser, hvor længe det igangværende nummer har spillet
Fjernbetjening
0 9 : 4 1
F M
Ur
Klokkeslæt fra
DA
B-signal
Tilstand
Den aktuelle
indstilling (FM)
Radiostation
RDS-navn eller
frekvens
RDS
RadioTekst
Chiltern
Today's Best Mix for Her t s
Beds and Bucks - 97.6
Chiltern FM
Lydindstilling
Lyden er slået til
Great Britain
DAB-skærm
CD-skærm
FM-skærm
3
Great Britain
D AB Au t o t u n e Me nu
U K
S el e c t D AB r e gi on :
F ul l
Au t o t u n e UK
S ta t i o n s f o u nd : 21
S ca n n i n g ...
Nominal impedance 6 ohms
Maximum power rating 30W
Manufactured in China
Part number 12A67
Nominal impedance 6 ohms
Maximum power rating 30W
Manufactured in China
Part number 12A67
Tilslutning af højttalere
Højttalerne tilsluttes ved, at de røde (positive) terminaler på Legato forbindes
med de røde terminaler på højttaleren og de sorte (negative) med de sorte.
Som en hjælp er højttalerkablet mærket med en stribe på den ene leder.
Opstartsbilledet
Autotune UK
Sørg for, at ledningernes afisolerede ender holdes sikkert fast af
kabelklemmerne. Bemærk, at lyden fra nye højttalere skulle forbedre sig i
løbet af et par dage, når de er ’kørt til’.
Du kan også tilslutte en aktiv subwoofer til Variable out-stikkene på Legato for
at forbedre baseffekten. Se side 14 for flere oplysninger.
Tænd og slut
Når først Legato er sat i stikkontakten, skifter den til DAB-tilstand og
spørger, om der skal udføres en UK (kun UK Band III) eller en Full autotune
(komplet VHF/Band III) for at finde alle tilgængelige DAB-kanaler i området.
Radiostationerne eller kanalerne gemmes på en kanaloversigt i alfanumerisk
rækkefølge. Første kanal på kanaloversigten vælges.
For at slukke for apparatet (standby) – trykker du på Power-tasten på
apparatet eller på fjernbetjeningen. Standby-symbolet og uret vises på
skærmen. Tryk på Display-tasten for at skifte mellem at få vist et lille ur, et
stort ur og dato/klokkeslæt i standby-tilstand. For at tænde for Legato igen
trykker du på Power-tasten. Apparatet tænder i den tilstand, det befandt sig i,
da der blev slukket for det.
Ændring af lydstyrke
Justering af lydstyrke
4
Volume/Tuning-knappen er som standard indstillet til at fungere som en
lydstyrke-betjeningsfunktion, undtagen når du befinder dig i en menu eller
ruller igennem kanalen eller oversigter med musiknumre. Når du justerer
lydstyrken, vil skærmen midlertidigt vise lydstyrkeskalaen, hvorved du får en
indikation af det aktuelle niveau. Du kan også justere lydstyrken med Volumetasten på fjernbetjeningen.

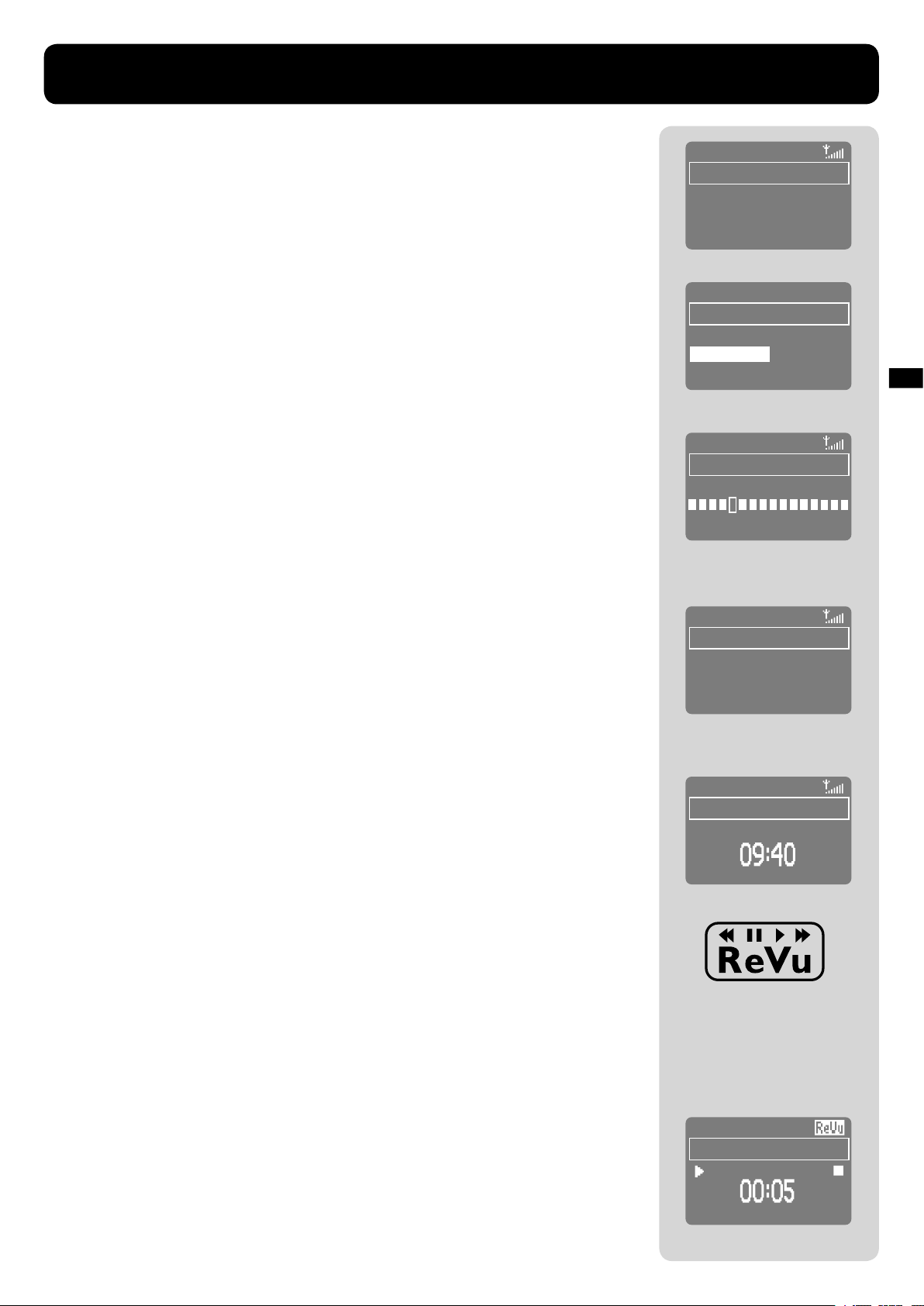

Navigering i menuerne
Du drejer på Tuning-knappen for at rulle gennem menuvalgene, kanaler eller
oversigter med musiknumre og trykker på knappen for at foretage et valg. I de
fleste menuer ender du på det foregående skærmbillede, hvis du ikke vælger
noget. Alternativt kan du bruge de tilsvarende taster på fjernbetjeningen.
Yderligere kan du trykke på en genvejstast for at vælge den valgmulighed, der
vises på skærmen ud for den pågældende tast.
