Kohler KOH20514 Installation and & Assembly

Installation and Care Guide

Freestanding Bath

K-819, K-894

Record the model number for reference:
Enregistrer le numéro du modèle pour référence:
Apunte el número de modelo para referencia:

__________________________
Français, page “Français-1”
Español, página “Español-1”

1208000-2-A

Tools

Before You Begin

WARNING: Risk of personal injury. Wear personal protective equipment and obtain sufficient
help to carefully lift or move the bath. Cast iron baths are extremely heavy. If the cast iron bath is
not lifted properly, personal injury may occur.

NOTICE: This product requires a K-7271 drain (brass pipe) or a K-7272 drain (PVC pipe) for proper
installation.

Observe all local plumbing and building codes.

Before moving the bath, carefully plan the installation area. This bath is heavy and will not easily fit
through doorways.

To ensure a successful installation, the floor must be level.
Provide adequate floor support.
Ensure proper access to final plumbing connections.
This bath conforms to ASME Standard A112.19.1/CSA B45.2. All dimensions are nominal.

1. Prepare the Site

NOTICE: Measure your product for site preparation. Visit the product page at www.kohler.com for more
information.

NOTE: This bath can be used with a wall-mount faucet or freestanding faucet. Refer to the installation
instructions packed with the faucet for proper placement of the faucet and bath.

NOTE: This product requires through-the-floor drain installation. A drain hole will need to be cut to
accommodate the drain connections.

Plumbing

Route the plumbing.
Cap the supplies and check for leaks.

Flooring

Apply water-resistant sealant to the subfloor. This will reduce the risk of water damage.
Apply the finished flooring material prior to installing the bath.

1208000-2-A 2 Kohler Co.

Prepare the Site (cont.)

Ensure the finished floor is level before proceeding with the bath installation.

2. Prepare the Bath

WARNING: Risk of personal injury. Wear personal protective equipment and obtain sufficient
help to carefully lift or move the bath. Cast iron baths are extremely heavy. If the cast iron bath is
not lifted properly, personal injury may occur.

NOTICE: The K-7271 (brass pipe) or K-7272 (PVC pipe) bath drain is required for this installation.

NOTICE: To ensure the bath does not rest on the base trim, the bolts on the bottom of the adjustable feet

must have a minimum height of 5/8″ (16 mm).

Place protective floor covering or a throw rug near the installation area. This will prevent damage to
the floor and bath when the bath is set down.

With help, remove the bath from its carton and place it on top of blocks on the protective floor
covering.

Install the adjustable feet to the underside of the bath according to the instructions packed with the
feet.

Attach the drain and overflow fittings to the bath according to the drain manufacturer’s instructions.

Do not connect the trap at this time.

Kohler Co. 3 1208000-2-A

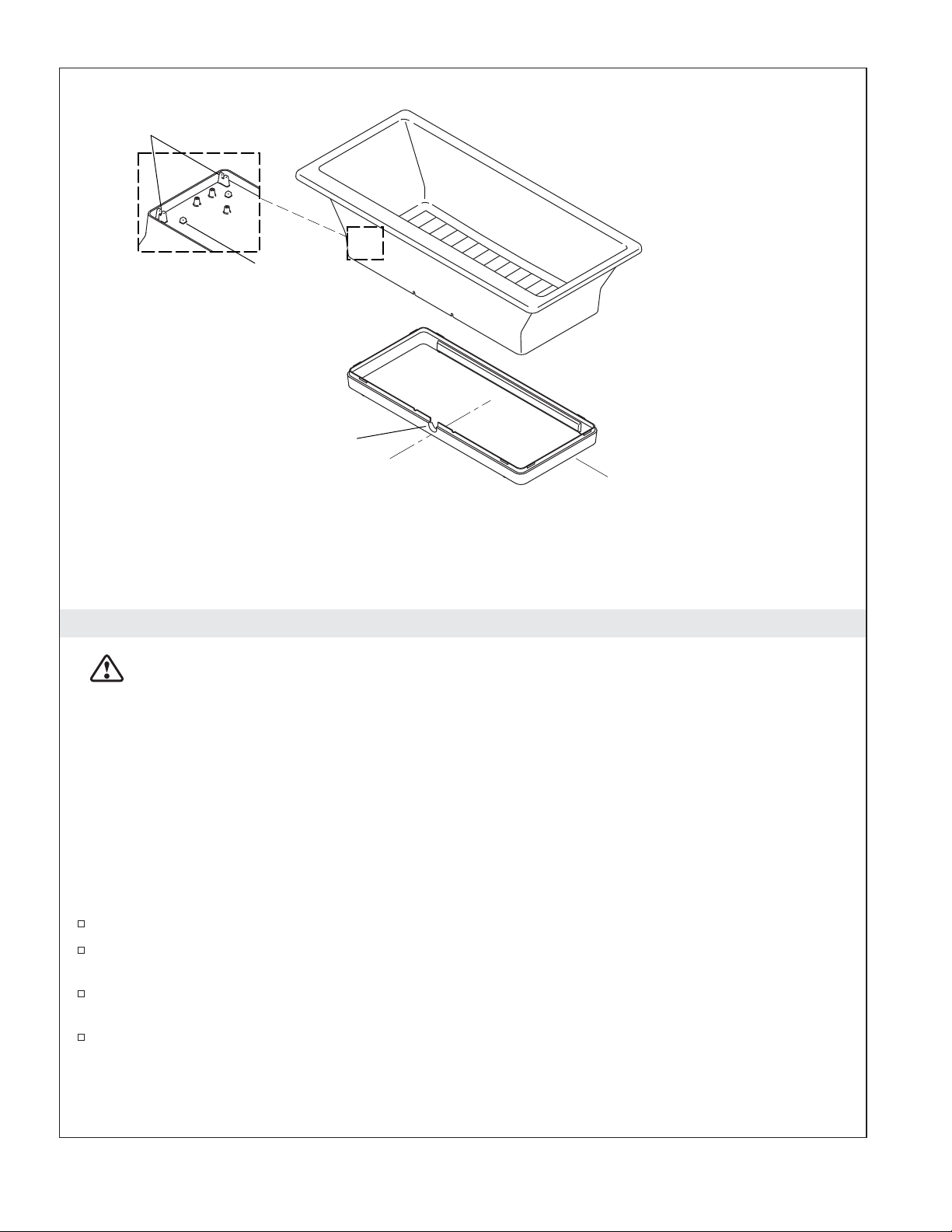

Bath Feet

Lug

Slot

Wooden Float

3. Install the Base Trim

WARNING: Risk of personal injury. Wear personal protective equipment and obtain sufficient
help to carefully lift or move the bath. Cast iron baths are extremely heavy. If the cast iron bath is
not lifted properly, personal injury may occur.

NOTICE: Do not use the wooden float to support the bath. The bath must be supported by the bath feet
only.

NOTICE: Ensure the rough plumbing and finished flooring are installed before installing the base trim.

NOTE: The wooden float has foam pads that help keep the float from moving after installation. These

pads may come off during installation. If these pads come off during installation, ensure they are inserted
into the space between the bath and the float.

Place the wooden float on the finished floor according to the rough-in dimensions.
The slot on the wooden float should align properly with the drain pipe and floor drain hole.
With help, lift the bath over the wooden float and carefully set it in place, aligning the drain pipe

with the slot on the float.
Ensure the bath sits properly over the wooden float. The inner ridge of the wooden float should fit

inside the bath on all sides.

1208000-2-A 4 Kohler Co.

Bracket

Overflow
Cap

Pin

Slot

Screw

4. Install the Overflow Cap

NOTICE: The overflow cap should not touch the floor when installed. Do not force the overflow cap if it
does not slide easily to fit in place under the rim of the bath. If it does not fit, adjust the height of the
brackets.

Ensure the bath is positioned properly in the installation area. The bath drain should align with the
floor drain.

Position the overflow cap over the overflow pipe by inserting the pins into the slots near the bottom
of the bath.

Position the brackets at the top of the overflow cap over the pegs on the underside of the bath rim.
Secure the overflow cap using the brackets and screws provided.

Kohler Co. 5 1208000-2-A

Check for level.

1/8"
(3 mm)
Gap

Leveling
Bolt

Wrench

Float

Finished Floor

5. Complete the Installation

CAUTION: Risk of property damage. A watertight seal must exist on all bath drain connections.
The watertight seal will prevent property damage.

NOTE: When installed, the wooden float is designed to leave a 1/8″ (3 mm) gap between a level finished
floor and the float. This gap allows access to the adjustable feet for leveling the bath.

Connect the Plumbing

Connect the trap to the drain.

Install the bath faucet according to the faucet manufacturer’s instructions.
Open the hot and cold water supplies. Check all connections for leaks.
Run water into the bath. Check the drain connections for leaks.

Level the Bath

Lift the float to access the leveling bolts at the bottom of the four adjustable feet.
Using the wrench provided, turn the leveling bolts to adjust the height.
Verify the bath is: (1) level across the top of the bath, (2) plumb along the drain side, and (3) resting

on all four feet.

Level the Float

Lift the float and turn the leveling bolts with your fingers. Adjust the four leveling bolts until
spacing between the bath and the float is uniform around the entire bath.

Care and Cleaning

For best results, keep the following in mind when caring for your KOHLER product:

•

Always test your cleaning solution on an inconspicuous area before applying to the entire surface.

•

Wipe surfaces clean and rinse completely with water immediately after applying cleaner. Rinse and
dry any overspray that lands on nearby surfaces.

•

Do not allow cleaners to soak on surfaces.

•

Use a soft, dampened sponge or cloth. Never use an abrasive material such as a brush or scouring
pad to clean surfaces.

•

The ideal cleaning technique is to rinse thoroughly and blot dry any water from the surface after
each use.

•

Use a soft nylon brush on Safeguard
(dissolves 100% in water).

1208000-2-A 6 Kohler Co.

slip-resistant surfaces. Be sure to use a water-soluble cleaner

®

Care and Cleaning (cont.)

For detailed cleaning information and products to consider, visit www.kohler.com/clean. To order Care &
Cleaning information, call 1-800-456-4537.

Warranty

Kohler Co. warrants the cast iron components of products manufactured after February 10, 2000, to be free of
defects in material and workmanship during normal residential use for as long as the original consumer
purchaser owns his or her home. Gloss reduction, scratching, staining and alkaline etching of the finish over
time due to use, cleaning practices or water or atmospheric conditions, are not manufacturing defects but are
indicative of normal wear and tear. This warranty applies only for KOHLER Cast Iron products installed in
the United States of America, Canada or Mexico (North America).

If a defect is found in normal residential use, Kohler Co. will, at its election, repair, replace or make
appropriate adjustment. Damage caused by accident, misuse, or abuse is not covered by this warranty.
Improper care and cleaning will void the warranty. Proof of purchase (original sales receipt) must be
provided to Kohler Co. with all warranty claims. Kohler Co. is not responsible for labor charges, installation,
or other incidental or consequential costs. In no event shall the liability of Kohler Co. exceed the purchase
price of the product.

If the cast iron product is used commercially or is installed outside of North America, Kohler Co. warrants
the cast iron product to be free from defects in material and workmanship for one (1) year from the date the
product is installed, with all other terms of this warranty applying except duration. All other components
other than the enameled cast iron carry Kohler Co.’s one-year limited warranty unless otherwise specified.

If you believe that you have a warranty claim, contact Kohler Co., either through your Dealer, Plumbing
Contractor, Home Center or E-tailer, or by writing: Kohler Co., Attn.: Customer Care Center, 444 Highland
Drive, Kohler, WI 53044, USA. Please be sure to provide all pertinent information regarding your claim,
including a complete description of the problem, the product, model number, color, finish, the date the
product was purchased and from whom the product was purchased. Also include your original invoice. For
other information, or to obtain the name and address of the service and repair facility nearest you call
1-800-4-KOHLER (1-800-456-4537) from within the USA and Canada, and 001-800-456-4537 from within
Mexico, or visit www.kohler.com within the USA, www.ca.kohler.com from within Canada, or
www.mx.kohler.com in Mexico.

KOHLER CO. AND/OR SELLER ARE PROVIDING THIS WARRANTY IN LIEU OF ALL OTHER
WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. KOHLER CO.
AND/OR SELLER DISCLAIMS ANY LIABILITY FOR SPECIAL, INCIDENTAL OR CONSEQUENTIAL
DAMAGES.

Some states/provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or
limitation of special, incidental or consequential damages, so these limitations and exclusions may not apply
to you. This warranty gives the consumer specific legal rights. You may also have other rights, which vary,
from state/province to state/province. This warranty is to the original consumer purchaser only, and
excludes product damage due to installation error, product abuse, or product misuse, whether performed by
a contractor, service company or the consumer.

This is Kohler Co.’s exclusive written warranty.

Kohler Co. 7 1208000-2-A

Guide d’installation et d’entretien

Baignoire autoportante

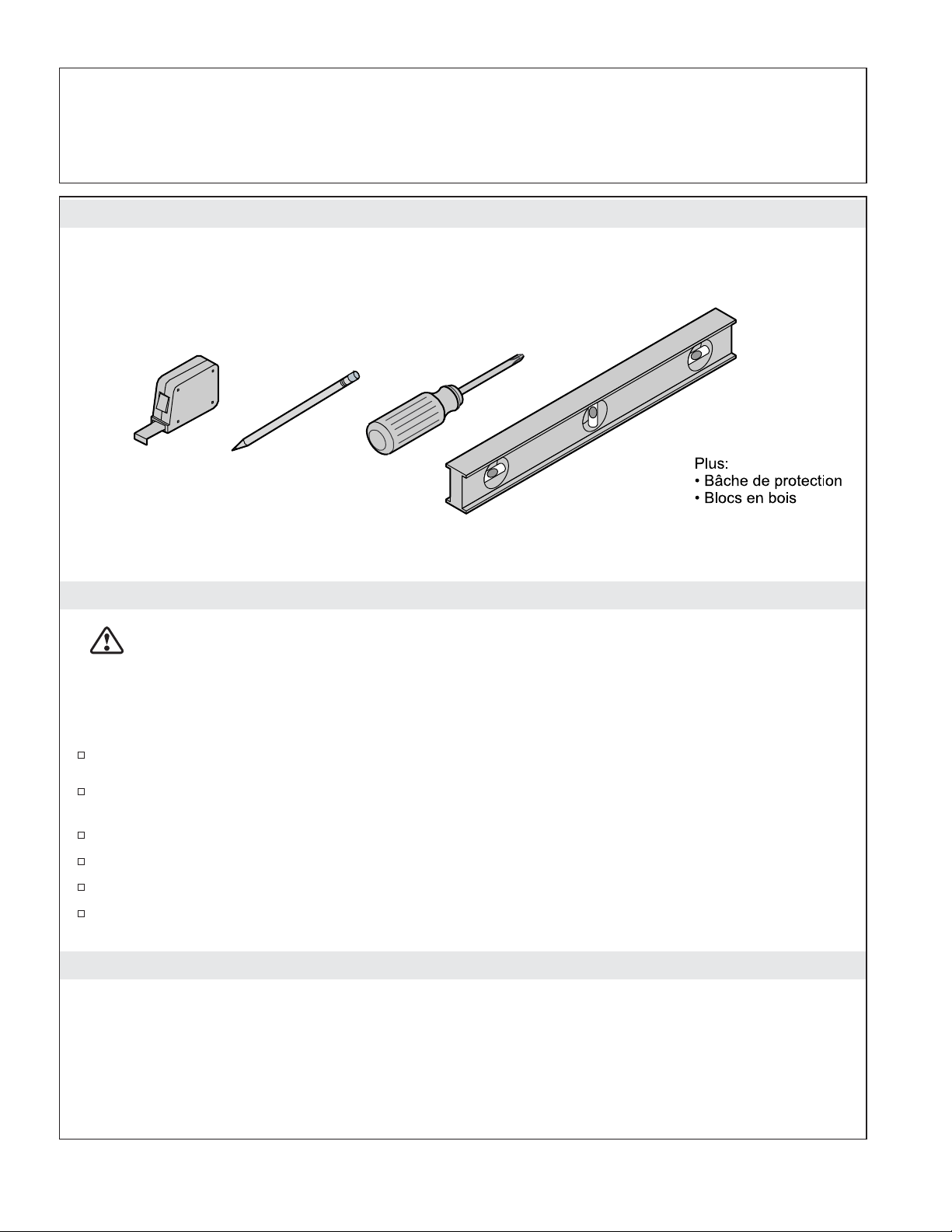

Outils

Avant de commencer

AVERTISSEMENT: Risque de blessures. Porter un équipement de protection et obtenir
suffisamment d’aide pour soulever ou déplacer la baignoire. Les baignoires en fonte sont très
lourdes. Si la baignoire en fonte n’est pas soulevée correctement, des blessures peuvent être
occasionnées.

AVIS: Pour une installation appropriée ce produit exige un drain K-7271 (tuyau en laiton) ou un drain
K-7272 (tuyau en PVC).

Respecter tous les codes de plomberie et de bâtiment locaux.

Avant de déplacer la baignoire, planifier avec attention l’emplacement d’installation. Cette baignoire
est lourde et ne passe pas facilement entre les montants des portes.

Pour assurer une installation réussie, le sol doit être nivelé.
Fournir un support de plancher adéquat.
Assurer un bon accès aux connexions de plomberie finales.
Cette baignoire est conforme aux normes ASME A112.19.1/CSA B45.2. Toutes les dimensions sont

nominales.

1. Préparer le site

AVIS: Mesurer le produit pour la préparation du site. Pour de plus amples informations, consulter la
page du produit sur le site www.kohler.com.

REMARQUE: Cette baignoire peut être utilisée avec un robinet à montage mural ou autoportant. Se
référer aux instructions d’installation emballées avec le robinet pour un bon placement du robinet et de la
baignoire.

Kohler Co. Français-1 1208000-2-A

Préparer le site (cont.)

REMARQUE: Ce produit exige une installation de drain à travers le plancher. Un orifice de drain doit
être découpé pour recevoir les connexions de drain.

Plomberie

Acheminer la plomberie.
Boucher les alimentations et s’assurer de l’absence de fuites.

Plancher

Appliquer du matériau d’étanchéité hydrorésistant sur le sous-plancher. Ceci réduira le risque de
dégâts d’eau.

Appliquer le matériau de sol fini avant d’installer la baignoire.
S’assurer que le sol fini est nivelé avant de procéder à l’installation de la baignoire.

2. Préparer la baignoire

AVERTISSEMENT: Risque de blessures. Porter un équipement de protection et obtenir
suffisamment d’aide pour soulever ou déplacer la baignoire. Les baignoires en fonte sont très
lourdes. Si la baignoire en fonte n’est pas soulevée correctement, des blessures peuvent être
occasionnées.

AVIS: Le drain de baignoire K-7271 (tuyau en laiton) ou K-7272 (tuyau en PVC) est requis pour cette
installation.

AVIS: Pour assurer que la baignoire ne repose pas sur la garniture de la base, les boulons situés sur le bas
des pieds réglables doivent avoir une hauteur minimum de 5/8″ (16 mm).

Placer une couverture de protection du sol ou un tapis près de la zone d’installation. Ceci évitera un
endommagement du sol et de la baignoire lorsque la baignoire est posée.

Avec de l’assistance, retirer la baignoire de son emballage et la placer sur le dessus des blocs sur la
couverture de protection du sol.

Installer les pieds réglables sur le dessous de la baignoire conformément aux instructions emballées
avec les pieds.

Fixer les raccord du drain et du trop plein sur la baignoire selon les instructions du fabricant du
drain. Ne pas connecter le siphon pour l’instant.

Kohler Co. Français-2 1208000-2-A

Pieds de
la baignoire

Patte

Rainure

Flotteur en bois

3. Installer la garniture de la base

AVERTISSEMENT: Risque de blessures. Porter un équipement de protection et obtenir
suffisamment d’aide pour soulever ou déplacer la baignoire. Les baignoires en fonte sont très
lourdes. Si la baignoire en fonte n’est pas soulevée correctement, des blessures peuvent être
occasionnées.

AVIS: Ne pas utiliser le flotteur en bois pour soutenir la baignoire. La baignoire doit être soutenue par les
pieds uniquement.

AVIS: S’assurer que la plomberie de raccordement et que le sol fini sont installés avant l’installation de la
garniture de la base.

REMARQUE: Le flotteur est doté de coussinets en mousse qui permettent d’empêcher le flotteur de se
déplacer après l’installation. Ces coussinets pourraient se détacher pendant l’installation. Si ces coussinets
se détachent pendant l’installation, s’assurer qu’ils sont insérés dans l’espace situé entre la baignoire et le
flotteur.

Placer le flotteur en bois sur le sol fini selon les dimensions de raccordement.
La fente située sur le flotteur en bois doit s’aligner correctement avec le tuyau de drainage et

l’orifice de drainage dans le sol.
Avec de l’aide, lever la baignoire au-dessus du flotteur en bois et la poser en place avec précaution,

en alignant le tuyau du drain sur la fente située sur le flotteur.
S’assurer que la baignoire est bien placée sur le flotteur en bois. Le bord intérieur du flotteur en bois

doit s’adapter à l’intérieur de la baignoire sur tous les côtés.

1208000-2-A Français-3 Kohler Co.

Support

Capuchon
de trop plein

Tige

Rainure

Vis

4. Installer le capuchon de trop-plein

AVIS: Le capuchon de trop-plein ne doit pas toucher le plancher lorsqu’il est installé. Ne pas forcer le
capuchon de trop-plein s’il ne glisse pas facilement pour s’adapter en place sous la garniture de la
baignoire. S’il ne s’adapte pas, ajuster la hauteur des supports.

S’assurer que la baignoire est positionnée correctement dans la zone d’installation. Le drain de la
baignoire doit s’aligner avec le drain du sol.

Positionner le capuchon de trop-plein par-dessus le tuyau de trop-plein en insérant les goupilles
dans les fentes situées à proximité du bas de la baignoire.

Positionner les supports dans le haut du capuchon de trop-plein sur les chevilles situées sur le
dessous de la garniture de la baignoire.

Fixer le capuchon de trop-plein en place en utilisant les supports et les vis fournis.

Kohler Co. Français-4 1208000-2-A

Vérifier mise à de niveau.

Espace
de 1/8"
(3 mm)

Boulon
de mise à
niveau

Clé

Flotteur

Sol fini

5. Terminer l’installation

ATTENTION: Risque de dommages matériels. Un joint étanche doit être présent sur toutes les
connexions de drain de la baignoire. Le joint étanche empêchera les dommages matériels.

REMARQUE: Lorsqu’il est installé, le flotteur en bois est conçu pour laisser un espace de 1/8″ (3 mm)
entre un sol fini nivelé et le flotteur. Cet écart permet d’accéder aux pieds réglables pour mettre la
baignoire à niveau.

Raccorder la plomberie

Connecter le siphon au drain.

Installer le robinet de la baignoire conformément aux instructions du fabricant.
Ouvrir les alimentations en eau chaude et eau froide. Inspecter toutes les connexions pour y

rechercher des fuites.
Faire couler l’eau dans la baignoire. Inspecter les connexions du drain pour y rechercher des fuites.

Niveler la baignoire

Soulever le flotteur pour accéder aux boulons de mise à niveau au bas des quatre pieds réglables.
Utiliser la clé fournie pour tourner les boulons de mise à niveau et régler la hauteur.
Vérifier que la baignoire est: (1) nivelée sur le dessus de la baignoire, (2) d’aplomb sur le côté du

drain, et (3) posée sur ses quatre pieds.

Mettre le flotteur à niveau

Lever le flotteur et tourner les boulons de mise à niveau avec les doigts. Ajuster les quatre boulons
de mise à niveau jusqu’à ce que l’espacement entre la baignoire et le flotteur soit uniforme autour
de toute la baignoire.

Entretien et nettoyage

Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de l’entretien de votre
produit KOHLER:

•

Toujours tester la solution de nettoyage sur une surface non visible avant de l’appliquer sur
l’ensemble de la surface.

•

Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après l’application du
nettoyant. Rincer et sécher tout éclaboussement sur les surfaces avoisinantes.

•

Ne pas laisser les nettoyants tremper sur les surfaces.

1208000-2-A Français-5 Kohler Co.

Entretien et nettoyage (cont.)

•

Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau abrasif tel qu’une
brosse ou une éponge à récurer pour nettoyer les surfaces.

•

La technique idéale de nettoyage est de bien rincer et de sécher toute eau de la surface après chaque
usage.

•

Utiliser une brosse douce en nylon sur les surfaces anti-glissantes Safeguard
nettoyant hydrosoluble (qui se dissout à 100% dans l’eau).

Pour obtenir des informations détaillées sur le nettoyage et les produits à considérer, consulter le site
www.kohler.com/clean. Pour commander des informations sur l’entretien & le nettoyage, appeler le
1-800-456-4537.

. S’assurer d’utiliser un

®

Garantie

Kohler Co. garantit les éléments en fonte des produits fabriqués après le 10 février 2000, contre tout vice de
matériau et de fabrication lors d’une utilisation domestique normale, aussi longtemps que l’acquéreur
d’origine demeure propriétaire de son domicile. Les ternissements, les rayures, les taches et les attaques
alcalines sur la finition au fil du temps d’utilisation; les pratiques de nettoyage ou les conditions
atmosphériques ou de l’eau ne sont pas considérés comme étant des vices de fabrication, mais sont des
signes d’usure normale. La présente garantie s’applique uniquement aux produits en fonte KOHLER installés
aux États-Unis, au Canada ou au Mexique (Amérique du Nord).

Si un vice est décelé lors d’une utilisation domestique normale, Kohler Co. choisira, à sa discrétion, la
réparation, le remplacement ou la correction approprié. Tout dommage causé par un accident, une mauvaise
utilisation ou un mauvais traitement n’est pas couvert par la présente garantie. Un entretien et un nettoyage
inadéquats annulent la présente garantie. Une preuve d’achat (ticket de caisse d’origine) doit être présentée à
Kohler Co. avec toutes les réclamations au titre de la garantie. Kohler Co. n’est pas responsable des frais de
main-d’œuvre, d’installation ou de tout autre frais particulier, accessoire ou indirect. La responsabilité de
Kohler Co. ne dépassera en aucun cas le prix d’achat du produit.

Si le produit en fonte est utilisé commercialement ou s’il est installé en dehors d’Amérique du Nord, Kohler
Co. garantit le produit en fonte contre tout vice de matériau et de fabrication pendant un (1) an à partir de la
date d’installation dudit produit et toutes les autres modalités de la présente garantie s’appliquent à
l’exception de sa durée. Tous les autres éléments autres que ceux en fonte émaillée sont couverts par une
garantie limitée d’un an de Kohler Co., sauf indication contraire.

Pour toute réclamation au titre de la présente garantie, contacter Kohler Co. par l’intermédiaire du vendeur,
plombier, centre de rénovation ou revendeur par internet, ou bien par écrit à l’adresse suivante: Kohler Co.,
Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA. Fournir tous les renseignements
pertinents à la réclamation, dont notamment une description complète du problème et du produit, le numéro
de modèle, la couleur, la finition, la date et le lieu d’achat du produit. Joindre également l’original de la
facture. Pour de plus amples renseignements ou pour obtenir les coordonnées du service de réparation le
plus proche, appeler le 1-800-4-KOHLER (1-800-456-4537) à partir des E.-U. et du Canada, et le
001-800-456-4537 à partir du Mexique, ou consulter le site www.kohler.com aux É.-U., www.ca.kohler.com à
partir du Canada, ou www.mx.kohler.com au Mexique.

KOHLER CO. ET/OU LE REVENDEUR FOURNISSENT CETTE GARANTIE AU LIEU ET PLACE DE
TOUTES AUTRES GARANTIES, EXPRESSES OU TACITES, Y COMPRIS LES GARANTIES TACITES
DE COMMERCIALITÉ ET D’ADAPTATION À UN USAGE PARTICULIER. KOHLER CO. ET/OU LE
REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES DOMMAGES PARTICULIERS,
ACCESSOIRES OU INDIRECTS.

Certains états et provinces ne permettent pas de limite sur la durée de la garantie tacite, ni l’exclusion ou la
limite des dommages particuliers, accessoires ou indirects, et, par conséquent, lesdites limites et exclusions
peuvent ne pas s’appliquer à votre cas. La présente garantie accorde au consommateur des droits juridiques
particuliers. Vous pouvez également avoir d’autres droits qui varient d’un état ou d’une province à l’autre.
La présente garantie est accordée uniquement à l’acquéreur d’origine et exclut tous dommages dus à une
mauvaise installation, un usage abusif ou une mauvaise utilisation du produit, qu’ils soient effectués par un
entrepreneur, une société de services ou le consommateur.

Ceci constitue la garantie écrite exclusive de Kohler Co.

Kohler Co. Français-6 1208000-2-A

Guía de instalación y cuidado

Bañera autosoportada

Herramientas

Antes de comenzar

ADVERTENCIA: Riesgo de lesiones personales. Utilice equipo de protección personal y obtenga
suficiente ayuda para levantar o desplazar la bañera con cuidado. Las bañeras de hierro fundido
son muy pesadas. Si la bañera de hierro fundido no se levanta correctamente, pueden ocurrir
lesiones personales.

AVISO: Este producto requiere un desagüe K-7271 (tubo de latón) o un desagüe K-7272 (tubo de PVC)
para la correcta instalación.

Cumpla con todos los códigos locales de plomería y construcción.

Antes de mover la bañera, planifique detenidamente el área de instalación. Esta bañera es pesada y
no cabrá fácilmente a través de los marcos de las puertas.

Para asegurar una instalación exitosa, el piso debe estar a nivel.
Provea el soporte de piso adecuado.
Asegúrese de que habrá el acceso adecuado a las conexiones finales de plomería.
Esta bañera cumple con la norma ASME A112.19.1/CSA B45.2. Todas las dimensiones son

nominales.

1. Prepare el sitio

AVISO: Mida el producto para la preparación del lugar. Visite la página del producto en www.kohler.com
para más información.

NOTA: Esta bañera se puede utilizar con un grifería de montaje a la pared o autosoportada. Consulte las
instrucciones de instalación provistas con la grifería para determinar la ubicación correcta de la grifería y
la bañera.

Kohler Co. Español-1 1208000-2-A

Prepare el sitio (cont.)

NOTA: Este producto requiere una instalación de desagüe a través del piso. Necesitará hacer un orificio
para desagüe para realizar las conexiones del desagüe.

Plomería

Realice el tendido de plomería.
Tape los suministros y verifique que no haya fugas.

Piso

Aplique sellador resistente al agua en el subpiso. Esto reducirá el riesgo de daños causados por el
agua.

Aplique el material de acabado del piso antes de instalar la bañera.
Asegúrese de que el piso acabado esté a nivel antes de continuar con la instalación de la bañera.

2. Prepare la bañera

ADVERTENCIA: Riesgo de lesiones personales. Utilice equipo de protección personal y obtenga
suficiente ayuda para levantar o desplazar la bañera con cuidado. Las bañeras de hierro fundido
son muy pesadas. Si la bañera de hierro fundido no se levanta correctamente, pueden ocurrir
lesiones personales.

AVISO: Esta instalación requiere el desagüe de bañera K-7271 (tubo de latón) o K-7272 (tubo de PVC).

AVISO: Para asegurar que la bañera no descanse en la guarnición de la base, los pernos de la parte

inferior de los pies ajustables deben tener una altura mínima de 5/8″ (16 mm).

Coloque una protección de piso o tapete cerca del área de instalación. Esto evitará daños al piso y a
la bañera, al colocar la bañera en el piso.

Con la ayuda de un asistente, saque la bañera de la caja de cartón y colóquela sobre bloques en la
protección del piso.

Instale los pies ajustables en el lado inferior de la bañera según las instrucciones provistas con los
pies.

Fije las conexiones del desagüe y rebosadero en la bañera según las instrucciones del fabricante del
desagüe. Aún no conecte la trampa.

Kohler Co. Español-2 1208000-2-A

Pies de la
bañera

Orejeta

Ranura

Flotador de madera

3. Instale la guarnición de la base

ADVERTENCIA: Riesgo de lesiones personales. Utilice equipo de protección personal y obtenga
suficiente ayuda para levantar o desplazar la bañera con cuidado. Las bañeras de hierro fundido
son muy pesadas. Si la bañera de hierro fundido no se levanta correctamente, pueden ocurrir
lesiones personales.

AVISO: No utilice el flotador de madera para soportar la bañera. La bañera debe quedar soportada sólo
por los pies de la bañera.

AVISO: Asegúrese de que las tuberías de plomería y el piso acabado se instalen antes de instalar la
guarnición de la base.

NOTA: El flotador de madera tiene protectores de espuma que ayudan a evitar que el flotador se mueva
después de la instalación. Estos protectores pueden salirse durante la instalación. Si estos protectores se
salen durante la instalación, asegúrese de que se inserten en el espacio entre la bañera y el flotador.

Coloque el flotador de madera en el piso acabado según las dimensiones del diagrama de
instalación.

La ranura del flotador de madera debe alinearse correctamente con el tubo del desagüe y el orificio
para el desagüe del piso.

Con ayuda, levante la bañera sobre el flotador de madera y con cuidado colóquela en su lugar,
alineando el tubo del desagüe con la ranura del flotador.

Asegúrese de que la bañera se asiente correctamente sobre el flotador de madera. La saliente interna
del flotador de madera debe entrar dentro de la bañera en todos los lados.

1208000-2-A Español-3 Kohler Co.

Soporte

Tapa de
rebosadero

Clavija

Ranura

Tornillo

4. Instale la tapa del rebosadero

AVISO: La tapa del rebosadero no debe tocar el piso al quedar instalada. No force la tapa del rebosadero
si no se desliza fácilmente y entra en su lugar debajo del reborde de la bañera. Si no entra, ajuste la altura
de los soportes.

Verifique que la bañera quede bien ubicada en el área de instalación. El desagüe de la bañera debe
quedar alineado con el desagüe del piso.

Coloque la tapa del rebosadero sobre el tubo del rebosadero insertando las clavijas en las ranuras
cerca de la parte inferior de la bañera.

Coloque los soportes de la parte superior de la tapa del rebosadero sobre las clavijas del lado
inferior del reborde de la bañera.

Fije la tapa del rebosadero con los soportes y los tornillos provistos.

Kohler Co. Español-4 1208000-2-A

Verifique que esté a nivel.

Separación
de 1/8"
(3 mm)

Perno de
nivelación

Llave

Flotador

Piso acabado

5. Termine la instalación

PRECAUCIÓN: Riesgo de daños a la propiedad. Debe existir un sello hermético en todas las
conexiones del desagüe de la bañera. Este sello hermético evitará daños a la propiedad.

NOTA: Al estar instalado, el flotador de madera está diseñado para dejar una separación de 1/8″ (3 mm)
entre el piso acabado a nivel y el flotador. Esta separación permite el acceso a los pies ajustables para
nivelar la bañera.

Conecte la plomería

Conecte la trampa al desagüe.

Instale la grifería de la bañera conforme a las instrucciones del fabricante de la grifería.
Abra los suministros del agua fría y caliente. Revise que no haya fugas en las conexiones.
Haga circular agua en la bañera. Revise que no haya fugas en las conexiones de desagüe.

Nivele la bañera

Levante el flotador para obtener acceso a los pernos de nivelación en la parte inferior de los cuatro
pies ajustables.

Utilice la llave provista y gire los pernos de nivelación para ajustar la altura.
Verifique que la bañera: (1) esté a nivel en la parte superior de la bañera, (2) esté a plomo del lado

del desagüe y (3) descanse en los cuatro pies.

Nivele el flotador

Levante el flotador y gire los pernos de nivelación con sus dedos. Ajuste los cuatros pernos de
nivelación hasta que el espacio entre la bañera y el flotador sea uniforme alrededor de toda la
bañera.

Cuidado y limpieza

Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto KOHLER:

•

Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda la superficie.

•

Limpie con un trapo las superficies y enjuague completa e inmediatamente con agua después de
aplicar el limpiador. Enjuague y seque las superficies cercanas que se hayan rociado.

•

No deje los limpiadores por tiempo prolongado en las superficies.

•

Utilice una esponja o trapo suave y húmedo. Para limpiar las superficies, nunca utilice materiales
abrasivos como cepillos o estropajos de tallar.

1208000-2-A Español-5 Kohler Co.

Cuidado y limpieza (cont.)

•

La técnica de limpieza ideal es enjuagar completamente y secar dando toques suaves el agua de la
superficie después de cada uso.

•

Utilice un cepillo de nylon suave en la superficie antiresbalante Safeguard
un limpiador soluble en agua (que disuelva al 100% en el agua).

Para obtener información detallada de limpieza y los limpiadores a considerar, visite www.kohler.com/clean.
Para solicitar información sobre el cuidado y la limpieza, llame al 1-800-456-4537.

. Asegúrese de utilizar

®

Garantía

Kohler Co. garantiza que los componentes de hierro fundido de productos fabricados después del 10 de
febrero del 2000 están libres de defectos de material y mano de obra durante el uso residencial normal,
mientras el comprador consumidor original sea el propietario de su casa. La reducción del brillo, las
raspaduras, las manchas y el ataque alcalino que puedan aparecer con el tiempo como consecuencia del uso,
prácticas de limpieza o condiciones atmosféricas o del agua, no serán considerados como defectos de
fabricación, sino que son señales indicativas del desgaste normal. Esta garantía se aplica sólo a los productos
de hierro fundido KOHLER instalados en los Estados Unidos de América, Canadá y México (Norteamérica).

Si se encuentra un defecto durante el uso residencial normal, Kohler Co., a su criterio, reparará, reemplazará
o realizará los ajustes pertinentes. Esta garantía no cubre daños causados por accidente, abuso o uso
indebido. El cuidado y la limpieza indebidos anularán la garantía. Al presentar las reclamaciones de garantía
a Kohler Co., es necesario incluir la prueba de compra (recibo de venta original). Kohler Co. no se hace
responsable de costos de mano de obra, instalación u otros costos incidentales o indirectos. En ningún caso la
responsabilidad de Kohler Co. excederá el precio de compra del producto.

Si el producto de hierro fundido se utiliza comercialmente o se instala fuera del territorio de Norteamérica,
Kohler Co. garantiza que el producto de hierro fundido está libre de defectos de material y mano de obra
por un (1) año, a partir de la fecha de instalación del producto, estando en efecto todas las demás
condiciones de esta garantía, excepto la duración. Todos los demás componentes, excepto el hierro fundido
esmaltado, llevan la garantía limitada de un año de Kohler Co., a menos que se indique lo contrario.

Si usted considera que tiene una reclamación en virtud de la garantía, comuníquese con Kohler Co., a través
de su distribuidor, contratista de plomería, centro de remodelación o distribuidor por Internet, o escriba a:
Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA. Por favor, asegúrese
de proporcionar toda la información pertinente a su reclamación, incluyendo una descripción completa del
problema, el producto, el número de modelo, el color, el acabado, la fecha de compra y el lugar de compra
del producto. También incluya el recibo original. Para información adicional, o para obtener el nombre y
dirección del lugar de reparación y servicio más cercano a usted, llame al 1-800-4-KOHLER (1-800-456-4537)
desde los EE.UU. y Canadá, y al 001-800-456-4537 desde México, o visite www.kohler.com desde los EE.UU.,
www.ca.kohler.com desde Canadá, o www.mx.kohler.com en México.

KOHLER CO. Y/O EL VENDEDOR OFRECEN ESTAS GARANTÍA QUE SUSTITUYEN TODAS LAS
DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUYENDO, ENTRE OTRAS, LAS GARANTÍAS
IMPLÍCITAS DE COMERCIALIZACIÓN E IDONEIDAD PARA UN USO DETERMINADO. KOHLER
CO. Y/O EL VENDEDOR DESCARGAN TODA RESPONSABILIDAD POR CONCEPTO DE DAÑOS
PARTICULARES, INCIDENTALES O INDIRECTOS.

Algunos estados/provincias no permiten limitaciones en cuanto a la duración de una garantía implícita o a
la exclusión o limitación de daños particulares, incidentales o indirectos, por lo que estas limitaciones y
exclusiones pueden no aplicar a su caso. Esta garantía otorga al consumidor ciertos derechos legales
específicos. Además, usted puede tener otros derechos que varían de estado a estado y provincia a provincia.
Esta garantía está destinada únicamente para el comprador consumidor original y excluye todo daño al
producto como resultado de errores de instalación, abuso del producto o uso indebido del mismo, bien sea
por parte de un contratista, compañía de servicios o el consumidor mismo.

Ésta es la garantía exclusiva por escrito de Kohler Co.

Kohler Co. Español-6 1208000-2-A

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

©2012 Kohler Co.

1208000-2-A
