1. Säkerhetsföreskrifter

Säker användning av traktorklippare

VIKTIGT: DENNA KLIPPARE KAN KLIPPA AV HÄNDER OCH FÖTTER SAMT SLUNGA IVÄG FÖREMÅL. UNDERLÅTENHET ATT

FÖLJA SÄKERHETSANVISNINGARNA KAN RESULTERA I ALLVARLIGA SKADOR ELLER DÖDSFALL.

I. ÖVNING

• Läs noga igenom anvisningarna. Se till att du har bekantat dig med alla reglage och hur utrustningen ska användas.

• Tillåt aldrig barn eller personer som inte är införstådda med anvisningarna att använda gräsklipparen. Lokala föreskrifter kan reglera förarens ålder.

• Använd aldrig klippare om personer, speciellt barn, eller husdjur uppehåller sig i närheten.

• Kom ihåg att föraren är ansvarig för olyckor eller olyckstillbud som påverkar andra personer eller deras ägor och ägodelar.

• Passagerare får inte medtagas.

• Alla förare ska uppsöka och erhålla professionell och praktisk utbildning. Denna undervisning ska innefatta och starkt betona:

- behovet av försiktighet och koncentration vid arbete med traktorer;

- att man inte kan återfå kontrollen över en maskin som glider i en sluttning genom att bromsa.

Huvudsakliga skäl till förlust av kontrollen över maskinen är:

a) otillräckligt fäste för hjulen; b) fordonet har framförts vid allt för hög hastighet; c) otillräckliga bromsar; d) maskinen var olämplig för uppgiften; e) underlåtenhet att uppmärksamma markens beskaffen-

het, speciellt sluttningar;

f) oriktig koppling av tillbehör och viktdistribution.

II. FÖRBEREDELSER

• För att minska brandrisken – före användning, vid påfyllning av bränsle och efter varje gräsklippningstillfälle – kontrollera och ta bort all ansamling av skräp/gräsavfall från traktorn, gräsklipparen och bakom alla skyddsanordningar.

• Bär alltid kraftiga skor och långbyxor under användning av klipparen. Var aldrig barfota eller bär sandaler när du använder utrustningen.

• Undersök noga omgivningen där utrustningen ska användas och avlägsna alla föremål som kan komma att slungas iväg av maskinen.

• VARNING - Bensin är ytterst lättantändligt.

- Förvara alltid bränsle i behållare som är avsedda för detta ändamål.

- Fyll alltid på bränsle utomhus och rök inte under tiden.

- Fyll på bränsle innan motorn startas. Avlägsna aldrig locket till bensintanken eller fyll på bensin medan motorn är igång eller medan den fortfarande är varm.

- Om du skulle spilla bensin ska du inte starta motorn utan rulla undan maskinen från området med den utspillda bensinen samt undvika alla former av gnistbildning tills dess att bensinen har dunstat.

- Sätt alltid tillbaka locket till bensintanken och andra behållare.

• Ersätt trasiga ljuddämpare.

• Utför alltid en visuell inspektion för att kontrollera att knivbladen, bultarna och klipparen inte är slitna eller skadade före starten. Ersätt hela satsen av knivblad och

bultar för att bibehålla balansen.

• Var försiktig när du roterar ett knivblad på en maskin med ﬂ era blad eftersom detta kan förorsaka att även de andra bladen roterar.

III. ANVÄNDNING

• Kör inte motorn i ett slutet rum där farliga mängder av koloxid kan samlas.

• Klipp endast i dagsljus eller under fullgott artiﬁ ciellt ljus.

• Koppla från alla tillbehörskopplingar och lägg in växeln i neutralläge innan du startar motorn.

• Kör inte på mark som sluttar mer än 15°.

• Kom ihåg att det inte ﬁ nns några “säkra” sluttningar. Körning över grässluttningar kräver speciell försiktighet. Skydda dig emot att traktorn välter genom att:

- inte starta eller stanna plötsligt medan du kör uppför eller nedför

- koppla in kopplingen långsamt, låt alltid en växel ligga i, speciellt vid körning i nedförsbacke;

- köra långsamt i sluttningar och i tvära svängar;

- var uppmärksam på förhöjningar och fördjupningar i marken samt andra dolda faror;

- kör aldrig tvärs över en sluttning.

• Var försiktig när du bogserar tungt lass eller använder tung utrustning.

- Använd endast godkända dragstångskrokar.

- Begränsa lasten till det du kan klara av på ett säkert sätt.

- Gör inga tvära svängar. Var försiktig när du backar.

- Använd motvikter eller hjulvikter när detta anges i handboken.

• Se upp för traﬁ ken när du korsar vägar eller uppehåller dig i närheten av en väg.

• Stanna knivbladen när du kör över annat underlag än gräs.

• När du använder tillbehör ska du se till att material inte slungas emot åskådare samt tillse att ingen beﬁ nner sig i närheten av maskinen medan den är i gång.

• Kör aldrig maskinen om någon av säkerhetsskydden inte ﬁ nns på plats eller är skadade.

• Ändra inte strypklackens inställning eller kör motorn på allt för hög hastighet. Om motorn körs med för hög hastighet kan detta öka riskerna för olyckor och personskador.

• Innan du lämnar förarplatsen ska du:

- koppla bort kraftuttaget och sänka ner tillbehör;

- lägga in växeln i neutralläget och dra åt handbromsen;

- stanna motorn och ta ur tändningsnyckeln.

• Koppla bort driften av tillbehör, stanna motorn och avlägsna ledningarna till tändstiften eller ta ur tändningsnyckeln

- innan du rensar utkastet från material som fastnat;

- innan du kontrollera, rengör eller reparerar gräsklipparen;

- efter det att du har kört in i ett främmande föremål. Undersök gräsklipparen för att se om den har skadats och utför reparationer innan du åter startar och kör maskinen;

- om maskinen börjar att vibrerat onormalt mycket (kontrollera omedelbart).

• Koppla bort driften av tillbehör under transport eller när maskinen inte används.

• Stanna motorn och koppla bort driften till maskinen

- innan du fyller på bränsle;

- innan du avlägsnar gräsuppsamlaren;

- innan du justerar höjden såvida detta inte kan utföras från förarplatsen.

• Minska gasreglagets inställning medan motorn stannar och om motorn är försedd med en avstängningsventil ska du stänga av bränsletillförseln efter avslutad klippning.

IV. UNDERHÅLL OCH FÖRVARING

• Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna för att vara säker på att utrustningen är säker att använda.

• Se till att det inte ﬁ nns bensin i tanken om du förvarar utrustningen i en byggnad där ångorna kan nå öppen eld eller gnistor.

• Låt motorn svalna innan du förvarar den i ett stängt utrymme.

• Undvik brandrisk genom att se till att motorn,ljuddämparen, batterihållaren och bensinförvaringsutry- mmet är fritt från gräs, löv och överﬂ ödig smörjmedel.

• Kontrollera ofta att gräsuppsamlare inte är sliten eller trasig.

• Av säkerhetskäl skall slitna eller skadade delar omedelbart bytas ut.

• Om du måste tömma bensintanken ska detta göras utomhus.

• Var försiktig när du roterar ett knivblad på en maskin med ﬂ era blad eftersom detta kan förorsaka att även de andra bladen roterar.

• När maskinen parkeras, förvaras eller lämnas obevakad ska knivbladen sänkas såvida inte ett positivt, mekaniskt lås används.

VARNING: Koppla alltid bort ledningarna till tändstiften och placera dessa så att de inte kommer i kontakt med tändstiften, så att inte motorn startas av misstag under inställning, trans port, justering eller reparation.

1. Sikkerhetsforanstaltninger

Sikkerhetsregeler for drift av førerstyrte gressklippere

VIGTIGT: DENNE KLIPPEREN ER I STAND TIL Å KUTTE AV HENDER OG FØTTER SAMT KASTE TING RUNDT OMKRING. HVIS

DU UNNLATER Å OVERHOLDE DE FØLGENDE SIKKERHETSFORANSTALTNINGER KAN DETTE RESULTERE I ALVORLIG SKADE ELLER DØDSFALL.

I. OPPLÆRING

• Bruksanvisningene må leses nøye. Pass godt på at du gjør deg kjent med betjeningsutstyret og lærer hvordan det skal brukes.

• La aldri barn eller uvedkommende personer som ikke er kjente med bruksanvisningene bruke gressklipperen/ traktoren. Lokale retningslinjer kan eventuelt begrense operatørens aldersgrense.

• Bruk aldri gressklipperen mens folk, spesielt barn eller dyr, beﬁ nner seg i nærheten.

• Husk alltid på at operatøren eller brukeren har ansvaret for de ulykker eller farer som eventuelt forekommer på andre mennesker eller deres eiendommer.

• Passagerer må ikke medtages.

• Alle førere bør oppsøke og anskaffe seg både profesjonell og praktisk opplæring. Denne type opplæring bør legge vekt på det følgende:

- Behov for omtanke og konsentrasjon mens drift av førerstyrte maskiner ﬁ nner sted;

- kontroll av en førerstyrt gressklipper i nedoverbakke vil ikke bli gjenvunnet kun ved bruk av bremsen.

Hovedårsaken til tap av denne type kontroll er det følgende:

a) utilstrekkelig grep i rattet; b) for fort kjøring; c) utilstrekkelig bruk av bremsen; d) maskintypen egner seg ikke til denne oppgaven; e) mangel på forståelse av virkningene fra bakkeforhold,

spesielt i nedoverbakke;

f) feil feste- og belastningsfordeling.

II. FORBEREDELSE

• For å reduserer risiko for brann - før bruk, ved fylling og etter hver gang du klipper – inspiser og fjerne opphopning av avfall fra traktoren, klipperen og alle skjermer.

• Når gressklipperen/traktoren er i bruk, er det viktig at føreren alltid bruker kraftige sko og lange bukser. Kjøretøyet må ikke drives barbent eller med åpne sandaler.

• Kontroller hele området hvor utstyret skal brukes og fjern eventuelle ting som lett kan bli slengt omkring av maskinen.

• ADVARSEL - Bensin er meget brannfarlig.

- Oppbevar brensel i spesielle beholdere laget til dette formål.

- Fyll kun på bensin utendørs. Det er viktig å huske på at røyking mens man fyller på bensin er meget farlig.

- Bensinen må tilsettes før maskinen startes. Ta aldri lokket av bensintanken eller tilsett bensin mens motoren er i gang eller mens den er varm.

- Hvis du tilfeldigvis søler med bensin, må du ikke prøve å starte motoren. Flytt maskinen bort fra det området hvor du sølte, og la vær å start motoren igjen helt til bensinlukten har forsvunnet.

- Sett alle lokkene på brenselstankene og beholderne godt fast igjen.

• Fjern alle defekte lyddempere.

• Før du tar maskinen i bruk, må du alltid sjekke kjøretøyet visuelt for å være sikker på at bladene, bladskruene og hele skjæremonteringen ikke har blitt slitt eller skadet. Eventuelle slitte eller skadede blader og skruer erstattes i satser slik at balansen opprettholdes til alle tider.

• På maskiner med ﬂ ere blader, vær forsiktig da rotering av ett blad, kan forårsake at andre blader også begynner å rotere.

III. DRIFT

• Denne maskinen må ikke brukes innenfor et begrenset området hvor farlig karbonmonoksid kan oppsamles.

• Bruk gressklipperen/traktoren kun om dagen eller med godt kunstig lys.

• Før du prøver å starte motoren, må alle bladfastgjøringskløtsjer og gear settes i fri.

• Bruk ikke traktoren på skråninger på mer enn 15° grader.

• Husk at det ﬁ nnes ikke noen “trygg” nedoverbakke. Kjøring på skråninger med gress krever spesiell forsiktighet. Det følgende bør overholdes som beskyttelse mot kantring:

- ikke stopp eller start plutselig mens du kjører opp eller nedover en bakke;

- sett kløtsjen i gang forsiktig, og hold alltid maskinen i gear, spesielt når du kjører nedover en bakke;

- kjør alltid meget langsomt nedover en bakke, og i løpet av skarpe svinger;

- pass godt på å unngå humper og hull i bakken og andre usynlige farer;

- kjør aldri gressklipperen/traktoren på tvers over en bakke, med mindre gressklipperen er spesiallaget til dette formål.

• Vær forsiktig når du har tung last eller annet tungt utstyr.

- Må kun brukes på godkjente trekkbare festepunkter.

- Begrens lasten til en vekt som du er sikker på at du kan greie.

- Ta ikke for skarpe svinger. Vær forsiktig når du kjører i revers.

- Bruk mot- eller hjulvekt hvis dette forslaget er inkludert i bruksanvisningene.

• Pass på traﬁ kken når du kjører på tvers av eller i nærheten av gater.

• Pass på at bladene ikke roterer når du kjører over andre overﬂ ater enn gress.

• Når du bruker tilleggsutstyret, må du alltid passe godt på at gress avløpet eller annet material ikke rettes mot uvedkommende personer, og at ingen kommer i nærheten av maskinen mens den er i drift.

• Bruk aldri gressklipperen/traktoren med mangelfulle beskyttelsesplater, skjermer eller uten at beskyttelsesutstyret er på plass.

• Motorens regulatorinnstillinger må ikke endres, og motoren må ikke kjøres for fort. Drift av motoren med ekstra sterk hastighet kan forårsake personskader.

• Før du forlater førersetet, må du gjøre det følgende:

- slå av “power-starten” og senk tilleggsutstyret;

- sett maskinen i fri og sett på parkeringsbremsen;

- slå av motoren og ta ut nøkkelen.

• Slå av drivet til tilleggsutstyret; slå av motoren; slå av tennpluggkablene, og fjern tenningsnøkkelen

- før du skal rengjøre blokkeringer eller forhindre tilstopping av gress-sjakten;

- før du kontrollerer, rengjør eller arbeider på gressklipperen;

- hvis du har kommet bort i en fremmed gjenstand, må du kontrollere gressklipperen nøye for å se om eventuell skade og reparasjoner må utføres før du kan ta utstyret i bruk igjen;

- hvis maskinen begynner med unormale vibrasjoner (dette må undersøkes øyeblikkelig).

• Slå av drivet til tilleggsutstyret mens gressklipperen transporteres eller ikke er i bruk.

• Slå av motoren og slå av drivet til tilleggsutstyret

- før du fyller opp med ny bensin;

- før du fjerner gressfangeren;

- før du utfører høydejusteringer med mindre dette kan gjøres fra førersetet.

• Slå ned strupeinnstillingen hvis motoren løper ut, og hvis motoren er utstyrt med en avstengningsventil, slå av bensinen når du er ferdig med å klippe gresset.

lV. VEDLIKEHOLD OG OPPBEVARING

• Pass på at alle skruer og bolter sitter godt fast for å kunne forsikre deg om at utstyrets driftsforhold er gode og trygge.

• Maskinen må aldri oppbevares med bensin i tanken innendørs hvor dunstene kan nå åpen ﬂ amme eller gn- ister.

• La motoren avkjøles før gressklipperen settes til oppbevaring hvor som helst.

• For å kunne redusere fare for brann, må motoren, lyddemperen, batteriseksjonen og bensinbeholderen holdes borte fra gressområder, løv, eller områder som er omgitt av meget olje.

• Sjekk gressfangeren ofte for å unngå slitasje eller skade.

• Slitte eller ødelagte deler må sjekkes ofte av sikkerhetsmessige årsaker.

• Hvis bensintanken må tømmes, må dette gjøres utendørs.

• På en maskin med ﬂ ere blader, er det viktig å være forsiktig mens et blad roteres, da dette kan forårsake at andre blader også begynner å rotere.

• Når traktoren skal parkeres; settes til oppbevaring, eller ikke er i bruk, bør skjæremidlene senkes, med mindre en positiv mekanisk lås er i bruk.

ADVARSEL: Tennpluggkablen må alltid slås av, og kablen må plasseres der hvor det ikke er mulig å ta kontakt med tennplugger for å unngå tilfeldig oppstart i løpet av igangsetting, trans port, justering eller reparasjon.

1. Sikkerhedsregler

Vejledning i sikker brug af selvkørende plæneklippere

VIKTIG: DENNE PLÆNEKLIPPER KAN, I VÆRSTE FALD, AMPUTERE HÆNDER OGFØDDER OG SLYNGE GENSTANDE LANGT

VÆK. HVIS DU IKKE FØLGER FØLGENDE SIKKERHEDSINSTRUKTIONER, KAN DET MEDFØRE ALVORLIGE KVÆSTELSER ELLER DØD.

I. UDDANNELSE

• Læs instruktionerne omhyggeligt.

• Du bør have kendskab til betjeningsgrebene og korrekt brug af udstyret.

• Lad ikke børn, eller personer der ikke har kendskab til instruktionerne, benytte plæneklipperen. Benyt ikke plæneklipperen, mens mennesker, specielt børn, eller kæledyr opholder sig i nærheden.

• Husk, at føreren eller brugeren er ansvarlig for ulykker eller evt. faresituationer, der forekommer, overfor andre mennesker eller deres ejendom.

• Ikke tillatt med passasjerer.

• Føreren skal have fyldestgørende instruktioner i brugen af plæneklipperen. Disse instruktioner bør lægge vægt på:

- behovet for at være omhyggelig og koncentreret ved arbejde med selvkørende maskiner;

- at man ikke kan få kontrol over en selvkørende maskiner, der glider på en skråning, ved at træde på bremsen.

De vigtigste årsager til at miste kontrollen er:

a) Utilstrækkeligt hjulgreb b) For hurtig kørsel c) Manglende bremsekraft d) Maskintypen er uegnet til arbejdsopgaven; e) Manglende viden om terrænforholdene, specielt

skråninger;

f) Ukorrekt bugsering og lastfordeling.

II. FORBEREDELSE .

• For at mindske brandfare – før brug, når der påfyldes brændstof og efter hvert klippearbejde – bør traktor, klipper og afskærmninger efterses samt ophobet affald fjernes.

• Når du slår græs, skal du altid benytte solidt fodtøj og lange bukser; du må ikke være barfodet eller gå med åbne sandaler.

• Efterse området grundigt, hvor plæneklipperen skal benyttes, og fjern alle genstande, som kan slynges væk af maskinen.

• ADVARSEL - Benzin er yderst brandfarligt.

- Opbevar brændstof i dunke, der er godkendt til formålet.

- Påfyld kun brændstof udendørs. Rygning er forbudt ved påfyldning af brændstof.

- Påfyld brændstof, før motoren startes. Tag aldrig dækslet af brændstoftanken eller påfyld ben zin, mens motoren er i gang eller er varm.

- Ved spild af brændstof: For at undgå at antænde brændstoffet må du ikke forsøge at starte motoren, før du har ﬂ yttet maskinen væk fra stedet, hvor brændstoffet blev spildt.

• Udskift evt. defekte lydpotter.

• Forud for brug, bør du altid efterse følgende grundigt for slid eller skader: Knive, knivbolte og skærehoveder. Udskift slidte eller beskadigede knive og bolte i sæt, for at bevare balancen.

• Da maskinen har ﬂ ere knive, bør du være forsigtig, fordi de andre knive kan dreje med, når du drejer én kniv.

III. BETJENING

• Lad ikke motoren gå i lukkede rum, hvor der kan udvikles farlig kulilte.

• Benyt kun plæneklipperen i dagslys eller i god kunstig belysning.

• Slå alle koblinger, der betjener knive, fra og sæt plæneklipperen i frigear, før du forsøger at starte motoren.

• Kør ikke på skråninger på over 15°.

• Husk, der ﬁ ndes ingen “sikre’’ skråninger. Vær særdeles forsigtig ved kørsel på græsklædte skråninger. Gør følgende, for at undgå at vælte:

- stands eller start ikke pludseligt ved kørsel op ad eller ned ad bakke;

- kobl langsomt til, og hold altid maskinen i gear, især når du kører ned ad bakke;

- kør langsomt med maskinen på skråninger og i skarpe sving;

- hold udkig efter knolde og huller og andre skjulte farer;

- kør aldrig tværs over en skråning med plæneklipperen, med mindre den er beregnet til dette formål.

• Vær forsigtig, når du bugserer eller benytter tungt udstyr:

- Benyt kun godkendte trækbomstilkoblinger.

- Læsset må ikke være så stort, at du mister kontrollen over det.

- Undgå skarpe sving. Vær forsigtig ved baglænskørsel.

• Hold øje med traﬁ kken, når du krydser eller arbejder nær veje.

• Stands knivenes rotation, inden du kører ud på andre overﬂ ader end græs.

• Når du benytter tilbehør, må du aldrig rette det udkastede materiale mod de tilstedeværende eller lade personer komme nær maskinen, mens den er i arbejde.

• Benyt aldrig plæneklipperen med defekte skærme, eller uden at beskyttelsesudstyret er monteret.

• Du må ikke ændre motorens regulatorindstilling eller overskride motorens tilladte hastighed. Hvis motoren kører med for stor hastighed, kan det forøge risikoen for personskader.

• Før du forlader førersædet, skal du:

- koble kraftoverføringen fra og sænke klippeaggregatet;

- sætte maskinen i frigear og trække parkeringsbremsen;

- standse motoren og fjerne nøglen.

• Kobl kraftoverføringen til tilbehøret fra, stands motoren og afbryd tændrørs ledningen/erne eller fjern tændingsnøglen:

- før blokeringer eller tilstopninger i græs udkaster røret fjernes;

- inden kontrol, rengøring eller arbejde på plæneklipperen;

- efter at have ramt et fremmedlegeme. Efterse plæneklipperen for skader og foretag reparationer, før du starter maskinen og benytter den igen;

- hvis maskinen begynder at vibrere unormalt, kontroller den omgående.

• Kraftoverføringen til tilbehøret skal kobles fra ved trans port, eller når den ikke er i brug.

• Motoren standses og kraftoverføringen til knivene frakobles

- inden for påfyldning af brændstof;

- inden græsbeholderen tages af;

- inden der foretages højdejustering, med mindre justeringen kan foretages fra førersædet.

• Reducer hastigheden, mens motoren standses. Hvis motoren er udstyret med en afspærringsventil, lukkes for brændstoffet, når du er færdig med at slå græs.

IV. VEDLIGEHOLDELSE OG OPLAGRING

• Sørg for, at alle møtrikker, bolte og skruer er spændt sikkert for at sikre, at udstyret er i forsvarlig driftsmæssig stand.

• Udstyret må aldrig oplagres med benzin i tanken i en bygning, hvor dampene kan komme i forbindelse med åben ild eller gnister.

• Lad motoren køle af, før plæneklipperen oplagres i en lukket bygning.

• Brandfaren reduceres, ved at rengøre motoren, lydpotten, batterirummet og brændstofområdet for græs, blade og overskydende smørefedt.

• Efterse klippeaggregatet hyppigt for slid eller beskadigelse.

• Udskift slidte eller beskadigede dele af sikkerhedsgrunde.

• Hvis brændstoftanken skal tømmes, skal det gøres udendørs.

• Da maskinen har ﬂ ere knive, bør du være forsigtig, fordi de andre knive kan dreje med, når du drejer én kniv.

• Når maskinen skal parkeres, oplagres eller efterlades uden tilsyn, sænk klippeaggregatet, med mindre der benyttes en mekanisk lås.

ADVARSEL: Fjern altid tændrørsledningen, og anbring ledningen, så den ikke kan berøre tændrøret, for at forhindre utilsigtet start, når plæneklipperen klargøres, transporteres, justeres eller der foretages reparationer.

1. Turvallisuussäännöt

Ajettavien ruohonleikkureiden turvallinen käyttö

TÄRKEÄÄ: TÄMÄ LEIKKURI VOI VAHINGOITTAA KÄSIÄ JA JALKOJA JA SE VOI HEITTÄÄ ESINEITÄ. ALLA OLEVIN

TURVALLISUUSSÄÄNTÖJEN LAIMINLYÖMINEN VOI JOHTAA VAKAVAAN VAMMAAN TAI KUOLEMAAN.

I. KOULUTUS

• Lue ohjeet huolellisesti. Tutustu säätimiin ja opettele välineiden oikea käyttö.

• Älä koskaan anna lasten tai ihmisten, jotka eivät ole tutus-

tuneet käyttöohjeisiin, käyttää ruohonleikkuria. Paikalliset säännöt voivat rajoittaa ajajan ikää.

• Älä koskaan leikkaa ruohoa, kun ihmisiä, varsinkin lapsia on lähellä.

• Muista, että ajaja tai käyttäjä on vastuussa alueella toisille ihmisille sattuvista onnettomuuksista tai vaaroista.

• Älä kuljeta matkustajia.

• Kaikkien ajajien on saatava ammataitoista ja käytännöllistä opetusta. Sen tulee korostaa:

- huollellisuuden ja keskittymisen tarvetta ajettavien ruohonleikkureiden käytössä.

- ajettavan ruohonleikkurikoneen hallintaa ei voi palauttaa jarrun avulla, jos se alkaa liukua rinteellä.

Hallinnan menetyksen pääsyyt ovat:

a) riittämätön pyörien tartunta; b) liian nopea ajo; c) riittämätön jarrutus; d) konetyyppi on sopimaton sen suorittamaan

tehtävään;

e) maaolosuhteiden, erityisesti rinteiden huom-ioonotto

ajettaessa;

f) väärä kytkentä ja kuormituksen jakautuminen.

II. VALMISTELU

• Pienentääksesi paloriskiä: ennen käyttöä, tankkauksen aikana ja jokaisen niittokerran jälkeen tarkasta ja poista traktoriin, niittolaitteeseen ja kaikkien suojalaitteiden taakse muodostuneet eloperäiset jätteet.

• Ruohoa leikattaessa on aina käytettävä vahvoja jalkineita ja pitkiä housuja. Älä käytä konetta paljain jaloin tai avoimin sandaalein.

• Tarkasta huolellisesti alue, jolta ruoho leikataan ja poista kaikki esineet, joita kone voi heitellä ympäri.

• VAARA! Bensiini on hyvin tulenarkaa.

- Säilytä polttoaine tähän tarkoitukseen erityisesti suunnitelluissa astioissa.

- Lisää polttoainetta ainoastaan ulkona; älä tupakoi polttoainetäytön aikana.

- Lisää polttoainetta ennen kuin käynnistät moottorin. Älä koskaan poista tulppaa polttoainesäiliöstä tai lisää bensiiniä moottorin ollessa käynnissä tai kuuman.

- Jos bensiiniä läikkyy, älä yritä käynnistää moottoria, vaan siirrä kone pois läikkymäalueelta ja vältä luomasta mitään sytytyslähdettä ennen kuin bensiinihöyryt ovat hävinneet.

- Pane kaikki polttoainesäiliöiden ja astioiden kannet huolellisesti paikoilleen.

• Vaihda vialliset äänenvaimentimet.

• Ennen käyttöä tarkista aina visuaalisesti, että terät, terien pultit ja leikkuulaite eivät ole kuluneita tai vaurioituneita. Vaihda kuluneet tai vahingoittuneet terät ja pultit sarjoittain tasapainon säilyttämiseksi.

• Moniteräisissä koneissa on oltava varovainen, yhden terän pyörittäminen voi aiheuttaa toisten terien pyörimisen.

III. KÄYTTÖ

• Älä käytä moottoria suljetussa tilassa, johon voi keräytyä vaarallisia hiilimonoksidihöyryjä.

• Leikkaa ruoho vainpäivänvalossa tai hyvässä valaistuksessa.

• Ennen moottorin käynnistämistä, kytke irti kaikki teränkiinnityskytkimet ja vaihda vapaavaihteelle.

• Älä aja 15° jyrkemmilla rinteillä.

• Muista, ettei ole olemassa mitään “turvallista” rinnettä. Ruohoisilla rinteillä liikkuminen vaatii erityistä huolellisuutta. Koneen kaatumisen estämiseksi:

- älä pysähdy tai lähde äkkinäisesti ylä- tai alamäessä;

- kytke hitaasti, pidä aina kone kytkettynä, varsinkin alamäessä;

- koneen nopeus on pidettävä alhaisena rinteillä ja ahtaissa käännöksissä;

- varo kumpuja ja kuoppia ja muita piileviä vaaroja;

- älä koskaan leikkaa ruohoa rinteellä, ellei ruohonleikkuri ole tarkoitettu tähän tarkoitukseen.

• Ole varovainen vetäessäsi kuormaa.

- Käytä ainoastaan hyväksyttyä aisan kiinnitystä.

- Rajoita kuormat sellaisiksi, joita pystyt turvallisesti hallitsemaan.

- Älä tee jyrkkiä käännöksiä. Ole varovainen peruutuksessa.

- Käytä vastapainoa/vastapainoja tai pyöräpainoja, jos ohjekirja sitä ehdottaa.

• Varo liikennettä tietä ylitettäessä tai kuljetusväylillä.

• Pysäytä terien pyöriminen ennen kuin ylität muita pintoja kuin ruohoa.

• Äjä koskaan osoita materiaalin poistoa ohikulkijoita vasten äläkä salli ketään koneen lähellä sen ollessa käynnissä.

• Älä käytä ruohonleikkuria viallisten suojusten, suojien kanssa tai ilman, katso että turvasuojuslaitteet ovat paikoillaan.

• Älä muuta moottorin säätöjä tai aja moottoria liian suurilla nopeuksilla. Jos moottoria ajetaan ylinopeuksilla voi henkilövamman vaara lisääntyä.

• Ennen ajajan paikan jättämistä:

- kytke tehon otto pois päältä ja alenna lisälaitteet;

- muuta vapaalle ja aseta pysäköintijarru;

- sammuta moottori ja poista avain.

• Kytke irti lisälaitteiden käyttölaite, pysäytä moottori ja kytke irti sytytystulpan johdin/johtimet tai poista virta-avain

- ennen kuin puhdistat tukoksia tai poistat esteen poistokourusta;

- ennen kuin tarkistat, puhdistat tai huollat konetta.

- jos osut vieraaseen esineeseen. Tarkista ruohonleikkuriin kohdistunut vahinko ja korjaa ennen kuin aloitat ja käytät sitä uudelleen;

- jos kone alkaa täristä epänormaalisti (tarkista heti) terälaite on vahingoittunut.

• Kytke irti lisälaitteiden käyttölaite kuljetettaessa tai kun se ei ole käytössä.

• Pysäytä moottori ja kytke irti lisälaitteiden käyttölaite

- ennen polttoainetäyttöä;

- ennen ruohonkerääjän poistoa;

- ennen korkeuden säätöä, jollei säätöä voida suorittaa ajajan paikalta.

• Vähennä kaasun säätöä moottorin hidastamiseksi; jos moottorissa on sulkuventtiili, käännä polttoaine pois ruohonleikkauksen päätyttyä.

IV. HUOLTO JA SÄILYTYS

• Pidä kaikki mutterit, pultit ja ruuvit tiukalla varmistaaksesi, että välineistö on hyvässä toimintakunnossa.

• Älä koskaan säilytä konetta bensiinin ollessa säiliössä rakennuksessa, jossa höyryt voivat joutua kosketuksiin avoimen liekin tai kipinän kanssa.

• Anna moottorin jäähtyä ennen kuin säilytät sitä missään suljetussa tilassa.

• Palovaaran vähentämiseksi, pidä moottori, vaimennin, akkuosasto ja bensiinin sailytyspaikka vapaana ruohosta, lehdistä tai liiallisesta rasvasta.

• Tarkista usein, ettei ruohonkerääjä ole kulunut ja muuten huonossa kunnossa.

• Vaihda kuluneet tai vahingoittuneet osat turvallisuuden vuoksi.

• Mikäli polttoainesäiliö on tyhjennettäuä, on se suoritettava ulkona.

• Moniteräisissä koneissa on oltava varovainen, yhden terän pyörittäminen voi aiheuttaa toisten terien pyörimisen.

• Jos kone pysäköidään, varastoidaan tai se jätetään ilman valvontaa, niin poista virta-avain.

VAARA: Kytke aina irti sytytystulpan johdin ja pane johdin paikkaan, jossa se ei voi saada kosketusta sytytystulppaan, jotta voidaan estää tahaton käynnistys, kuljetettaessa, säädettäessä tai korjattaessa.

1. Regras de Segurança

Práticas de Operação Segura para Trator de Cortar Grama

IMPORTANTE: ESTA MÁQUINA CORTADORA É CAPAZ DE AMPUTAR AS MÃOS E OS PÉS E TAMBÉM PODE LANÇAR OBJECTOS.

A FALTA DE OBSERVAÇÃO DAS SEGUINTES INSTRUÇÕES POSE RESULTAR EM FERIMENTOS GRAVES OU MORTE.

I. TREINAMENTO

• Leia as instruções cuidadosamente. Familiarize-se com os controles e o uso correto do equipamento.

• Nunca permita crianças nem pessoas que não estejam familiarizadas com as instruções usarem o cortador de grama. Regulamentos locais podem restringir a idade do operador.

• Nunca corte grama enquanto pessoas, especialmente crianças, ou animais domésticos estejam por perto.

• Lembre-se que o operador ou usuário é responsável por acidentes ou perigos que possam ocorrer com outras pessoas ou suas propriedades.

• Não levar passageiros.

• Todos os operadores devem procurar e obter instrução proﬁ ssional e prática. Tal instrução deve enfatizar:

- a necessidade de cuidado e concentração quan do trabalhando com máquinas tipo tratores;

- controle da máquina derrapando num declive não será readquirido em se aplicando os freios.

Os motivos principais de perda de controle são:

a) aderência insuﬁ ciente das rodas; b) sendo guiado rápido demais; c) freiagem inadequada; d) o tipo da máquina não é apropriado para a tarefa; e) falta de consciência do efeito das condições do ter-

reno, especialmente declives;

f) distribuição de carga e engates incorretos.

II. PREPARAÇÃO

• Para reduzir o risco do fogo - antes do uso, quando se reabastece e no ﬁ m de cada corte de grama - inspecionar e remover os residuos do trator, cordator e atrá das proteções.

• Enquanto estiver cortando grama, sempre use calçados e calças compridas substanciais. Não opere o equipamento quando estiver descalço ou usando sandálias abertas.

• Inspecione integralmente a área onde o equipamento será usado e remova todos os objetos que possam ser lançados pela máquina.

• AVISO - Gasolina é altamente inﬂ amável.

- Armazene combustível em recipientes especiﬁ ca- mente desenhados para este propósito.

- Reabasteça somente ao ar livre e não fume enquanto estiver reabastecendo.

- Coloque combustível antes de ligar o motor. Nunca remova a tampa do tanque de combustível ou coloque gasolina enquanto o motor estiver funcionando ou estiver quente.

- Se gasolina for derramada, não tente ligar o motor mas mova a máquina para longe da área onde houve o derramamento e evite criar qualquer fonte de ignição até que os vapores da gasolina tenham evaporado.

- Reponha ﬁ rmemente todas as tampas dos tanques de combustível e recipientes.

• Substitua silenciadores defeituosos.

• Antes de usar, sempre inspecione visualmente para ver que as lâminas, parafusos da lâmina e montagem do cortador não estejam desgastados ou daniﬁ cados. Sub- stitua lâminas e parafusos desgastados ou daniﬁ cados em jogos para preservar o equilibrio.

• Em máquinas com múltiplas lâminas, tome cuidado ao rodar uma lâmina pois isto pode causar que outras lâminas rodem.

III. OPERAÇÃO

• Não opere o motor num espaço conﬁ nado onde os gases perigosos de monóxido de carbono podem se acumular.

• Corte somente debaixo de luz do dia ou em boa iluminação artiﬁ cial.

• Antes de tentar ligar o motor, desengate todas as embreagens de conexão das lâminas e coloque o câmbio em ponto morto.

• Não usar em inclinações maiores do que 15°.

• Lembre-se de que não existe tal coisa como um declive “seguro.” Movimento sobre inclinações gramadas requerem um cuidado especial. Para proteger contra qualquer capotamento:

- não pare nem arranque de repente quando estiver subindo ou descendo uma inclinação;

- acione a embreagem lentamente, sempre mantenha a máquina engrenada, especialmente quando estiver descendo;

- as velocidades da máquina devem ser mantidas baixas em declives e durante curvas fechadas;

- ﬁ que alerta para morrotes e buracos e outros perigos ocultos;

- nunca corte atraves da face do declive, a não ser que a máquina tenha sido desenhada para isto.

• Use cuidado quando estiver puxando cargas ou usando equipamento pesado.

- Use somente pontos de ﬁ xação aprovados para a barra do engate.

- Limite as cargas às que você pode controlar com segurança.

- Não faça curvas fechadas. Use cuidado ao dar marcha-a-ré.

- Use contrapeso(s) ou pesos de roda quando sugerido no livreto de instrução.

• Preste atenção ao trânsito quando atravessar ruas ou estiver perto de ruas.

• Pare a rotação das lâminas antes de atravessar superfícies que não sejam grama.

• Quando estiver usando quaisquer acessórios, nunca direcione a descarga do material em direção aos espectadores nem permita que ninguém se aproxime da máquina quando esta estiver em operação.

• Nunca opere o cortador de grama com guardas ou defesas defeituosas ou sem os dispositivos de proteção em seus lugares.

• Não mude a colocação do governador do motor ou acelere demais o motor. Operando o motor em velocidade excessiva pode aumentar o perigo de ferimentos pessoais.

• Antes de deixar a posição de operador:

- desengate o levantador energizado e abaixe os acessórios;

- coloque em ponto morto e aplique o freio de estacionamento;

- pare o motor e remova a chave.

• Desengate a propulsão aos acessórios, pare o motor, e desligue os ﬁ os das velas de ignição ou remova a chave de ignição

- antes de limpar entupimentos ou desentupindo calhas;

- antes de veriﬁ car, limpar ou trabalhar no cortador de grama;

- depois de golpear um objeto estranho. Inspecione o cortador de grama para ver se houveram danos e faça os reparos antes de re-ligar e operar o equipamento;

- se a máquina começar a vibrar anormalmente (veriﬁ car imediatamente).

• Desengate a propulsão aos acessórios quando transportando ou quando não estiver em uso.

• Pare o motor e desengate a propulsão ao acessório

- antes de reabastecer;

- antes de remover o coletador de grama;

- antes de fazer ajustes na altura a não ser que o ajuste possa ser feito da posição do operador.

• Reduzir a colocação do acelerador durante o desligamento do motor, e se este vier equipado com uma válvula de fechamento, feche a passagem de combustível ao terminar o serviço de cortar.

IV. MANUTENÇÃO E ARMAZENAMENTO

• Manter todas as porcas, parafusos e cavilhas apertadas para ter certeza de que o equipamento esteja em condições seguras de operação.

• Nunca armazene o equipamento com gasolina no tanque dentro de um edifício ondes os gases possam alcançar uma chama aberta ou uma faísca.

• Deixe o motor esfriar antes de guardar em qualquer área cercada.

• Para reduzir o risco de perigo de fogo, mantenha o motor, o silenciador, o compartimento da bateria e a área de armazenagem de gasolina livre de grama, folhas, ou graxa excessiva.

• Veriﬁ que o coletador de grama frequentemente para determinar desgaste ou deterioração.

• Substitua peças desgastadas ou daniﬁ cadas para segu- rança.

• Se o tanque de combustível tiver que ser drenado, isto deverá ser feito ao ar livre.

• Em máquinas de múltiplas lâminas, tome cuidado ao rodar uma lâmina pois isto pode causar que outras lâminas rodem.

• Quando a máquina for estacionada, guardada ou deixada sem atendimento, abaixe os modos cortadores a não ser que uma trava mecânica positiva seja usada.

CUIDADO: Sempre desligue o cabo da vela de ignição e coloque o cabo num local onde não possa contatar a vela de ignição para previnir que a máquina se ligue acidentalmente enquanto estiver regulando, transportando, ajustando ou fazendo reparos.

1. ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ

Κανόνες ασφάλειας Ασφαλείς πρακτικές λειτουργίας για το όχημα κουρέματος γκαζόν

ΣΗΜΑΝΤΙΚΟ: ΤΟ ΠΑΡΟΝ ΜΗΧΑΝΗΜΑ ΚΟΠΗΣ ΜΠΟΡΕΙ ΝΑ ΑΚΡΩΤΗΡΙΑΣΕΙ ΧΕΡΙΑ ΚΑΙ ΠΟΔΙΑ ΚΑΙ ΝΑ ΕΚΤΟΞΕΥΣΕΙ ΑΝΤΙΚΕΙΜΕΝΑ. ΑΝ

ΔΕΝ ΤΗΡΗΘΟΥΝ ΟΙ ΑΚΟΛΟΥΘΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ, ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΛΗΘΕΙ ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ Η ΘΑΝΑΤΟΣ.

I. ΚΑΤΑΡΤΙΣΗ

• Διαβάστε προσεχτικά τις οδηγίες. Εξοικειωθείτε με τα χειριστήρια και τη σωστή χρήση του εξοπλισμού.

• Μην αφήνετε ποτέ παιδιά ή άτομα που δεν γνωρίζουν τις παρούσες οδηγίες να χειρίζονται το όχημα κουρέματος γκαζόν. Η ηλικία του χειριστή ενδεχομένως να περιορίζεται από τοπικούς κανονισμούς.

• Μην κουρεύετε το γκαζόν όταν βρίσκονται κοντά και ιδιαίτερα παιδία, ή κατοικίδια ζώα.

• Να λαμβάνετε υπόψη σας ότι ο χειριστής ή ο χρήστης είναι υπεύθυνος για τυχόν ατυχήματα που συμβαίνουν ή κινδύνους που υπάρχουν για άλλα άτομα ή για την ιδιοκτησία τους.

• Μη μεταφέρετε επιβάτες.

• Όλοι οι οδηγοί πρέπει να ζητήσουν και να αποκτήσουν

επαγγελματική και πρακτική κατάρτιση. Τέτοια κατάρτιση πρέπει να τονίζει:

- την ανάγκη για προσοχή και συγκέντρωση όταν εργάζεστε με οδηγούμενες μηχανές.

- ότι δεν μπορείτε να αποκτήσετε με τη βοήθεια του φρένου τον έλεγχο μιας οδηγούμενης μηχανής όταν γλιστράει σε έδαφος με κλίση.

Οι κύριες αιτίες για την απώλεια του ελέγχου είναι:

α) ανεπαρκές κράτημα τιμονιού. β) οδήγηση οχήματος με μεγάλη ταχύτητα. γ) ανεπαρκές φρενάρισμα. δ) ακατάλληλος τύπος μηχανήματος για την εργασία. ε) έλλειψη επίγνωσης της επίδρασης που έχουν οι

συνθήκες εδάφους, ιδιαίτερα το έδαφος με κλίση.

στ) λανθασμένη σύνδεση και διανομή φορτίου.

άτομα,

II. ΠΡΟΕΤΟΙΜΑΣΙΑ

• Για να περιορίσετε το κίνδυνο φωτιάς – πριν την χρήση, όταν ξαναγεμίζετε με καύσιμο και στο τέλος κάθε χρήση / επιθεωρήσετε και αφαιρέστε κάθε ακαθαρσία από το τρακτέρ, από την μηχανή κουρέματος και από όλα τα προστατευτικά του μέρη.

• Όταν κουρεύετε το γκαζόν, να φοράτε πάντοτε σταθερά υποδήματα και μακρύ παντελόνι. Μη χειρίζεστε το μηχάνημα ξυπόλυτοι ή φορώντας ανοιχτά σανδάλια.

• Ελέγξτε προσεχτικά την περιοχή όπου θα χρησιμοποιήσετε τον εξοπλισμό και απομακρύνετε κάθε αντικείμενο το οποίο μπορεί να εκτοξευτεί από το μηχάνημα.

• ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Η βενζίνη είναι πολύ εύφλεκτη.

- Να αποθηκεύετε τη βενζίνη σε δοχεία ειδικά σχεδιασμένα για το σκοπό αυτό.

- Να εκτελείτε τον ανεφοδιασμό μόνο σε εξωτερικό χώρο και μην καπνίζετε ενώ κάνετε ανεφοδιασμό.

- Να προσθέτετε καύσιμο πριν από την εκκίνηση

του κινητήρα. Μη βγάζετε ποτέ την τάπα από το ρεζερβουάρ και μην προσθέτετε ποτέ βενζίνη όταν ο κινητήρας βρίσκεται σε λειτουργία ή όταν είναι ζεστός.

- Σε περίπτωση που χυθεί βενζίνη, μην προσπαθήσετε να θέσετε τον κινητήρα σε λειτουργία, αλλά απομακρύνετε το μηχάνημα από την περιοχή όπου έχει χυθεί καύσιμο και αποφύγετε τη δημιουργία πηγής ανάφλεξης έως ότου σκορπιστούν οι αναθυμιάσεις της βενζίνης.

- Τοποθετήστε ξανά όλες τις τάπες του ρεζερβουάρ και των δοχείων με ασφάλεια.

• Αλλάξτε τους ελαττωματικούς σιλανσιέ.

• Πριν από τη χρήση, πάντοτε να ελέγχετε οπτικά ότι οι

λεπίδες, τα μπουλόνια των λεπίδων και η κοπτική διάταξη δεν έχουν υποστεί φθορές ή ζημιές. Αλλάξτε τις λεπίδες και τα μπουλόνια που έχουν υποστεί φθορές ή ζημιές κατά ομάδες για να διατηρήσετε την ισορροπία.

• Να προσέχετε στα μηχανήματα με πολλαπλές λεπίδες επειδή η περιστροφή μίας λεπίδας μπορεί να προκαλέσει την περιστροφή άλλων λεπίδων.

III. ΛΕΙΤΟΥΡΓΙΑ

• Μη θέτετε τον κινητήρα σε λειτουργία σε κλειστό χώρο όπου μπορεί να συσσωρευτούν επικίνδυνες αναθυμιάσεις μονοξειδίου του άνθρακα.

• Να κουρεύετε γκαζόν μόνο κατά τη διάρκεια της ημέρας ή με καλό τεχνητό φωτισμό.

• Πριν προσπαθήσετε να θέσετε τον κινητήρα σε λειτουργία, να αποσυνδέετε όλους τους συμπλέκτες σύνδεσης λεπίδων και να βάζετε νεκρά.

• Μη χρησιμοποιείτε σε έδαφος με κλίση μεγαλύτερη από 15°.

• Να θυμάστε ότι δεν υπάρχει «ασφαλής» κλίση. Οι

διαδρομές σε κλίσεις με χορτάρι απαιτούν ιδιαίτερη προσοχή. Για να μη γίνει ανατροπή του οχήματος:

- μη ακινητοποιήστε και μην ξεκινάτε απότομα στις ανηφόρες ή κατηφόρες.

- να ενεργοποιείτε το συμπλέκτη αργά, να οδηγείτε πάντοτε στο μηχάνημα αφού έχετε βάλει κάποια ταχύτητα, ιδιαίτερα στις κατηφόρες.

- η ταχύτητα του μηχανήματος πρέπει να είναι μικρή σε κλίσεις και σε κλειστές στροφές.

- να βρίσκεστε σε ετοιμότητα για τυχόν λοφίσκους, λακκούβες και άλλους κρυφούς κινδύνους.

- μην κουρεύετε ποτέ το γκαζόν κατά πλάτος της κλίσης, εκτός σχεδιασμένο για το σκοπό αυτό.

• Να είστε προσεχτικοί κατά τη ρυμούλκηση φορτίων ή τη χρήση βαρύ εξοπλισμού.

- Να χρησιμοποιείτε μόνο εγκεκριμένα σημεία στη δοκό σύνδεσης φορτίου στο τρακτέρ.

- Να περιορίζεστε σε φορτία που μπορείτε να ελέγχετε με ασφάλεια.

- Μη στρίβετε απότομα. Να είστε προσεχτικοί όταν κάνετε όπισθεν.

- Να χρησιμοποιείτε αντίβαρα ή βάρη στους τροχούς όταν προτείνεται κάτι τέτοιο στο εγχειρίδιο οδηγιών.

• Να είστε προσεχτικοί όταν διασχίζετε ή βρίσκεστε κοντά σε σιδηροδρομικές γραμμές.

• Να διακόπτετε την περιστροφή των λεπίδων πριν διασχίζετε περιοχές διαφορετικές από περιοχές με γκαζόν.

• Όταν χρησιμοποιείτε κάποιο εξάρτημα, μην εκβάλλετε ποτέ υλικά απευθείας προς τους παρευρισκόμενους και μην επιτρέπετε σε κανέναν να πλησιάσει το μηχάνημα όταν αυτό βρίσκεται σε λειτουργία.

• Μη θέτετε ποτέ σε λειτουργία το μηχάνημα κουρέματος γκαζόν με ελαττωματικά προστατευτικά, καλύμματα και χωρίς να βρίσκονται οι προστατευτικές συσκευές ασφάλειας στη θέση τους.

• Μην αλλάζετε τις ρυθμίσεις του ρυθμιστή στροφών κινητήρα και μην υπερβαίνετε το όριο στροφών του κινητήρα. Αν θέτετε τον κινητήρα σε λειτουργία σε υπερβολικές στροφές μπορεί να αυξηθεί ο κίνδυνος πρόκλησης τραυματισμού.

• Πριν απομακρυνθείτε από τη θέση του χειριστή:

- να αποσυνδέετε το διακόπτη εκκίνησης και να χαμηλώνετε τα εξαρτήματα.

- να βάζετε νεκρά και να στάθμευσης.

- να διακόπτετε τη λειτουργία του κινητήρα και να βγάζετε το κλειδί.

• Αποσυνδέστε την κίνηση των εξαρτημάτων, διακόψτε τη

λειτουργία του κινητήρα και αποσυνδέστε τις ντίζες του μπουζί ή βγάλτε το κλειδί της μίζας:

- πριν καθαρίζετε φραξίματα και πριν αποφράσσετε τη χοάνη.

- πριν ελέγχετε, καθαρίζετε μηχάνημα κουρέματος γκαζόν.

αν το όχημα κουρέματος γκαζόν είναι

ενεργοποιείτε το φρένο

ή εκτελείτε εργασίες στο

- σε περίπτωση που συγκρουστείτε σε ξένο αντικείμενο.

LpA < 90 dBa

LwA < 100 dBa

Ελέγξτε το όχημα κουρέματος γκαζόν για ζημιές και εκτελέστε τις εργασίες επισκευής πριν θέσετε το μηχάνημα κουρέματος γκαζόν ξανά σε λειτουργία:

- αν το μηχάνημα κουρέματος γκαζόν αρχίζει να δονείται αντικανονικά (ελέγξτε αμέσως).

• Αποσυνδέστε την κίνηση των εξαρτημάτων κατά τη μεταφορά του οχήματος

• Διακόψτε τη λειτουργία του κινητήρα και αποσυνδέστε την κίνηση των εξαρτημάτων:

- πριν από τον ανεφοδιασμό.

- πριν βγάλετε το συλλέκτη χορταριών.

- πριν κάνετε ρυθμίσεις ύψους, εκτός αν η ρύθμιση μπορεί να γίνει από τη θέση του χειριστή.

• Μειώστε τη ρύθμιση του μοχλού πεταλούδας όταν

σβήνετε διαθέτει βαλβίδα διακοπής, αποκόψτε το καύσιμο όταν ολοκληρώσετε το κούρεμα του γκαζόν.

τον κινητήρα και, σε περίπτωση που ο κινητήρας

ή όταν δεν χρησιμοποιείται.

IV. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ

• Διατηρείτε σφικτά όλα τα παξιμάδια, τα μπουλόνια και τις βίδες για να εξασφαλίσετε ότι ο εξοπλισμός βρίσκεται σε ασφαλή κατάσταση λειτουργίας.

• Μην αποθηκεύετε ποτέ τον εξοπλισμό με βενζίνη στο ρεζερβουάρ στο εσωτερικό κτίριου, όπου οι αναθυμιάσεις μπορεί να φτάσουν σε γυμνή φλόγα ή σπινθήρα.

• Αφήστε τον κινητήρα να κρυώσει σε οποιοδήποτε κλειστό χώρο.

• Για να μειώσετε το κίνδυνο πυρκαγιάς, διατηρείτε τον κινητήρα, το σιλανσιέ, το χώρο μπαταρίας και το χώρο αποθήκευσης βενζίνης χωρίς φυτά ή βλάστηση και υπερβολικό γράσο.

• Ελέγχετε τακτικά το συλλέκτη χορταριών για φθορά.

• Για ασφάλεια, αλλάξτε τα μέρη που έχουν υποστεί φθορές ή ζημιές.

• Αν πρέπει να αποστραγγίσετε το ρεζερβουάρ, η διαδικασία αυτή πρέπει να γίνεται σε εξωτερικό χώρο.

• Να προσέχετε στα μηχανήματα με πολλαπλές λεπίδες

επειδή η περιστροφή μίας λεπίδας μπορεί να προκαλέσει την περιστροφή άλλων λεπίδων.

• Όταν σταθμεύετε, αποθηκεύετε ή αφήνετε ανεπιτήρητο το μηχάνημα, χαμηλώστε τα μέσα κοπής εκτός χρησιμοποιείτε μηχανικό κλείδωμα.

πριν τον αποθηκεύσετε

αν

LT2223CMA2

16.47/12.28

0-7,3

107

38-102

235

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πάντα να αποσυνδέετε την ντίζα του μπουζί και να τοποθετείτε την ντίζα σε σημείο όπου δεν μπορεί να έρθει σε επαφή με το μπουζί για να αποφύγετε τυχαία εκκίνηση του κινητήρα όταν κάνετε προσαρμογές, μεταφορά, ρυθμίσεις ή όταν εκτελείτε εργασίες επισκευής.

Notified Body SNCH 11, Route de Luxembourg L-5230 Sandweiler TUV Rheinland No. 0499

2006/42/EC

EMC 2004/108/EC

ISO 3744 2000/14EC

ISO 11094 2005/88/EC

m/s

As rated by the engine manufacturer

02980

LpA < 90 dBa

LwA < 100 dBa

EN 1033

A (8) ≤ 2.5

EN 1032

A (8) ≤ 0.5

Dessa symboler kan förekomma på enheten eller i den dokumentation som levererats tillsammans med produkten. Lär känna dem och deras innebörd.

Disse symbolene har eventuelt blitt inkludert på din enhet eller i bruksanvisningene som leveres med produktet. Symbolene bør læres slik at du kan forstå hva de betyr.

Disse symboler kan ﬁ ndes på din plæneklipper eller i de instruktioner der leveres med den. Det er vigtigt at lære og forstå deres betydning.

Nämä symbolit voivat esiintyä laitteessasi tai tuotteen mukana seuraavassa käyttöohjekirjassa. Opi ymmärtämään niiden merkitys.

Estes símbolos podem aparecer no seu trator ou na documentação fornecida com o produto. Aprenda e entenda seu signiﬁ cado.

Τα σύμβολα αυτά μπορεί να εμφανίζονται στο μηχάνημα σας ή στη βιβλιογραφία που παρέχεται με το προϊόν. Μάθετε και κατανοήσετε τη σημασία τους.

BACK

REVERS

BAKGEAR

PERUUTUS

MARCHA-A-RÉ

MOTORN AV MOTORN AV

MOTOR STANDSET

MOOTTORI SEIS

MOTOR DESLIGADO

CHOKE CHOKE

CHOKER

RIKASTIN

AFOGADOR

TILLBEHÖRSKOPPLING

INKOPPLAD

FESTKLØTSJ I GANG

KOBLING FOR TILBEHØR

TILKOBLET

LISÄLAITTEEN KYTKIN

KYTKETTY

EMBREAGEM DO

ACESSÓRIO ENGATADO

NEUTRAL

VAPAAVAIHDE

PONTO MORTO

ROS ON

ROS P ROS ON ROS ON ROS ON ROS ON

BRÄNSLE

BRENSEL BRÆNDSTOF POLTTOAINE

CONBUSTÍVEL

FRI

FRIGEAR

MOTORN PÅ

MOTOR PÅ

MOTOR STARTET

MOOTTORI KÄYNNISSÄ

MOTOR LIGASDO

TILLBEHÖRSKOPPLING

KOBLING FOR TILBEHØRET

LISÄLAITTEEN KYTKIN

ACESSÓRIO DESENGATADO

HÖG HØY HØJ

KORKEA

ALTO

OLJETRYCK OLJETRYKK

OLIETRYK

ÖLJYNPAINE

PRESSÃO DO ÓLEO

FRÅNKOPPLAD

FESTKLØTSJ AV

FRAKOBLET

IRTIKYTKETTY

EMBREAGEM DO

LÅG LAV LAV

MATALA

BAIXO

START AV MOTOR START AF MOTOREN START AV MOTOREN

MOOTTORIN KÄYNNISTYS

MOTOR DE ARRANQUE

BATTERI BATTERI BATTERI

AKKU

BATERIA

VIKTIGT FORSIKTIG FORSIGTIG

TÄRKEÄÄ CUIDADO

SNABB HURTIG HURTIG NOPEA

RÁPIDO

HANDBROMS

PARKERINGSBREMS

PARKERINGSBREMSE

KÅSIJARRU

FREIO DE ESTACIONAMENTO

SE UPP FÖR

UTFLYGANDE FÖREMÅL

PASS OPP FOR

FLYVENDE GJENSTANDER

PAS PÅ FLYVENDE

GENSTANDE

VARO SINKOUTUVIA ESINEITÄ

CUIDADO COM

OBJECTS ATIRADOS

LÅNGSAM LANGSOM LANGSOM

DEVAGAR

BAKÅT

REVERS BAGLÆNS PERUUTUS

MARCHA-A-RÉ

HIDAS

EJ LÅST

ULÅST ULÅST

EI LUKITTU

DESTRANCADO

FRAMÅT

FRAMOVER

FREMAD

ETEENPÄIN

PARA FRENTE

SE TILL ATT ÅSKÅDARE

BEFINNER SIG PÅ BEHÖRIGT

UVEDKOMMENDE PERSONER

BØR HOLDES BORTE

HOLD UVEDCOMMENDE

PIDÄ OHIKULKIJAT POIS

ESPECTADORES LONGE

LYSET PÅ

LYS PÅ

LYGTER TÆNDT

VALOT PÄÄLLÄ

LUZES LIGADAS

PARKERINGSBREMSE LÅST

FREIO DE ESTACIONAMENTO

AVSTÅND

PÅ AFSTAND

LÄHETTYVILTÄ

MANTER OS

TÄNDNING

TENNING

TÆNDING

SYTYTYS

IGNIÇÃO

HANDBROMS LÅST

PARKERINGSBREMS LÅST

KÄSIJARRU LUKITTU

HÖJD FÖR KLIPPARE

KLIPPEHØYDE KLIPPEHØJDE

LEIKKUUKORKEUS

ALTURA DO CORTADOR

VARNING ADVARSEL ADVARSEL

VAROITUS

NÍVEL SADIO DO PODER

Dessa symboler kan förekomma på enheten eller i den dokumentation som levererats tillsammans med produkten. Lär känna

ESPECTADORES LONGE

dem och deras innebörd.

Disse symbolene har eventuelt blitt inkludert på din enhet eller i bruksanvisningene som leveres med produktet. Symbolene bør læres slik at du kan forstå hva de betyr.

Disse symboler kan ﬁ ndes på din plæneklipper eller i de instruktioner der leveres med den. Det er vigtigt at lære og forstå deres betydning.

Nämä symbolit voivat esiintyä laitteessasi tai tuotteen mukana seuraavassa käyttöohjekirjassa. Opi ymmärtämään niiden merkitys.

Estes símbolos podem aparecer no seu trator ou na documentação fornecida com o produto. Aprenda e entenda seu signiﬁ - cado.

90N

MAX

150N

MAX

HETA YTOR VARME OVERFLADER VARME OVERFLATER

KUUMAT PINNAT

SUPERFÍCIES QUENTES

DRAGSTÅNGSBELASTNING TRÆKSTANGSBELASTNING

DRAGKROKLASTING

VETOAISAN KUORMITUS

CARREGAMENTO DA

BARRA DA TRAÇÃO

BROMS-OCH KOPPLINGSPEDAL

BREMSE-OG KOBLINGSPEDAL

BREMS-OG CLUTCHPEDAL

JARRU-/KYTKINPOLJIN

PEDAL DO FREIO E EMBREAGEM

LJUDEFFEKTNIVÅ

LYDEFFEKTNIVEAU

LYDSTYRKENIVÅ

ÄÄNENVOIMAKKUUSTASO

AVISO

15°

FÅR EJ ANVÄNDAS OM

MARKEN SLUTTAR MER ÄN 15°

KJØR IKKE I SKRÅNINGER PÅ

MER ENN 15°

BENYT IKKE PLÆNEKLIPPEREN

PÅ SJRÅNINGER DER FER OVER 15°

EI SAA KÄYTTÄÄ 15°

JYRKEMMILLÄ RINTEILLÄ

NÃO OPERE EM

DECLIVES DE MAIS DE 15°

Brandrisk på grund av ansamling

av skräp/gräsavfall

Risiko for brann ved opphoping av avfall

Der er brandfare, hvis affaldstoffer hober sig op.

Paloriski eloperäisten jätteiden muodostumisen vuoksi.

Há risco de fogo devido aos resíduos formados.

LÄS ANVÄNDARHANDBOKEN

LES BRUKSANVISNINGENE

LÆS BETJENINGSVEJLEDNINGEN

LUE OMISTAJAN OHJEKIRJA

LER O MANUAL DO

PROPRIETÁRIO

(15°)

HÖJ KLIPPARE

KLIPPELØFTER

INDSTILLING AF KLIPPEHØJDE

LEIKKUUKORKEUDEN SÄÄTÖ

CUIDADO COM

OBJECTS ATIRADOS

FÅR EJ ANVÄNDAS UTAN UPPSAMLARE ELLER DEFLEKTOR.

IKKE OPEREREM UDEN SÆK ELLER UDSTRØMNING DEFLEKTOREN.

MÅ IKKE BRUGES UDEN GRÆSBEHODER ELLER SPREDESÆRM MONTERET.

ÄLÄ KÄYTÄ ILMAN RUOHONKOKOOJAA

TAI TAAKSEHEITTO-OHJAINTA

NAO OPERAR SEM O ENFARDADO

OU O DEFLETOR DE DESCARGA

MASKINSIKKERHETSREGLER

SEGURANÇA DE MÁQUINAS

FARE, HOLD HENDER OG FØTTER BORTE

FARE! HOLD HÆNDER OGFØDDER VÆK

VAARA! ÄLÄ TYÖNNÄ KÄTTÄ TAI JALKAA ALLE

EUROPEISK STANDARD FÖR MASKINSÄKERHET

EUROPEISKE

EU MASKINDIREKTIVEST

SIKKERHEDSREGLER

EUROOPPALAINEN

KONETURVADIREKTIIVI

DIRETIVA EUORPÉ PARA

FARA, HÅLL UNDAN

HÄNDER OCH FÖTTER

PERIGO, MANTER AS MÃOS

E OS PÉS AFASTADOS

Läs i manualen under Säker Hantering

Se manual for Sikker Bruk

Se manualen under "Sikker anvendelse".

Tutustu ohjekirjan turvaohjeisiin.

Consultar o manual para Instruções de Segurança.

FRIHJUL

FRITT HJUL

FRILØB

TTINEN

RODA LIVRE HIDROESTÁTICA

VAPAA

VARNING: Läs instruktionsboken för maskinägare -

Brandfara - Giftiga ångor eller gaser.

ADVARSEL: Les brukerveiledningen for motoren -

brannfare - giftig damp eller giftige gasser.

ADVARSEL: Se i motorens manual –

Brandfare – Giftige dampe eller giftige gasser.

VAROITUS: Lue koneen käyttöohje –

Tulipalovaara – Myrkyllisiä höyryjä tai.

AVISO: Ler o Manual de uso do Motor –

Perigo de fogo – Fumos venenosos ou gases tóxicos.

FÖRSIKTIG: Fingrar och händer kan fastna - drivrem FORSIKTIG: Finger- eller håndfastklemming - beltereim ADVARSEL: Klemningsfare fingre eller hånd – remtræk

VAROITUS: Sormien tai käden mukaan tempautuminen—hihnakäyttö

CUIDADO: Aprisionamento dedos ou mão – transmissão por correia

01738

FARA SKYDDA ÖGONEN EXPLOSIVA GASER

KAN FÖRORSAKA BLINDHET ELLER SKADA

FARE BESKYTT ØYNENE EKSPLOSIVE GASSER

KAN FORÅRSAKE BLINDHET OG SKADER.

FARE! BESKYT ØJNENE EKSPLOSIVE GASSER

KAN MEDFØRE BLINDHED ELLER KVÆSTELSER.

VAARA! SUOJAA SILMÄT RÄJÄHTÄVIÄ KAASUJA

VOI AIHEUTTAA SOKEUTTA TAI VAMMAN.

PROTEJA OS OLHOS.

GASES EXPLOSIVOS PODEM PROVOCAR CEGUEIRA OU FERIMENTO.

• INGA GNISTOR

• INGEN ÖPPEN ELD

• RÖK EJ

UNNGÅ

• GNISTER

• FLAMMER

• RØYKING

UNDGÅ

• GNISTER

• ÅBEN ILD

• RYGNING

• KIPINÖITÄ

• LIEKKEJÄ

• TUPAKOINTIA

PROIBIDO

• CENTELHAS

• CHAMAS

• FUMAR

SVAVELSYRA

KAN FÖRORSKA BLINDHET ELLER ALLVARLIGA BRÄNNSKADOR

SVOVELSYRE

KAN FORÅRSAKE BLINDHET OG ALVORLIGE BRANNSKADER.

SVOVLSYRE

KAN MEDFØRE BLINDHED ELLER ALVORLIGE ÆTSNINGER.

RIKKIHAPPO

VOI AIHEUTTAA SOKEUTTA TAI VAKAVIA PALOVAMMOJA.

ÁCIDO SULFÚRICO

PODE PROVOCAR CEGUEIRA OU QUEIMADURAS

SPOLA OMEDELBART ÖGONEN MED VATTEN OCH SÖK SNABBT UPP LÄKARE.

SKYLL ØYNENE ØYEBLIKKELIG MED VANN. KONTAKT LEGE ØYEBLIKKELIG.

SKYL OMGÅENDE ØJNENE MED VAND. SØG OMGÅENDE LÆGEHJÆLP.

HUUHTELE SILMÄT HETI VEDELLÄ JA HAKEUDU NOPEASTI LÄÄKÄRIN HOITOON.

ENXAGÜ OS OLHOS UMEDIATAMENTE COM ÁGUA.

PROCURE ASSISTÉNCIA MÉDICA IMEDIATAMENTE.

ΠΡΟΣΤΑΤΕΥΣΤΕ ΤΑ ΜΑΤΙΑ.

ΕΥΦΛΕΚΤΑ ΑΕΡΙΑ ΜΠΟΡΟΥΝ ΝΑ ΠΡΟΚΑΛΕΣΟΥΝ ΤΥΦΛΟΤΗΤΑ Η ΤΡΑΥΜ ΑΤΑ .

ΜΑΚΡΙΑ ΑΠΟ ΠΗΓΕΣ ΑΝΑΦΛΕΞΗΣ – ΑΠΑΓΟΡΕΥΕΤΑΙ ΤΟ ΚΑΠΝΙΣΜΑ

ΤΟ ΘΕΙΙΚΟ ΟΞΥ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΤΥΦΛΟΤΗΤΑ Η ΣΟΒΑΡΑ ΕΓΚΑΥΜΑΤΑ.

FÖRVARAS OÅTKOMLIGT FÖR BARN. FÅR EJ TIPPAS. ÖPPNA EJ BATTERIET!

OPPBEVARES UTILGJENGELIG FOR BARN. IKKE TIPP. IKKE ÅPNE BATTERIET!

OPBEVARES UTILGÆNGELIGT FOR BØRN. MÅ IKKE KANTES. BATTERIET MÅ IKKE ÅBNES!

PIDÄ POISSA LASTEN ULOTTUVILTA. ÄLÄ KALLISTA. ÄLÄ AVAA AKKUA!

MANTER LONGE DO ALCANCE DE CRIANÇAS. NÃO INCLINAR. NÃO ABRIR A BATERIA.”

ΜΑΚΡΙΑ ΑΠΟ ΤΑ ΠΑΙΔΙΑ. ΜΗΝ ΣΚΕΠΑΣΕΤΕ. ΜΗΝ ΑΝΟΙΞΤΕ ΤΗ ΜΠΑΤΑΡΙΑ.

ΞΕΠΛΕΝΕΤΕ ΑΜΕΣΩΣ ΤΑ ΜΑΤΙΑ ΜΕ ΑΦΘΟΝΟ ΝΕΡΟ ΚΑΙ ΖΗΤΗΣΤΕ ΑΜΕΣΩΣ ΙΑΤΡΙΚΗ ΣΥΜΒΟΥΛΗ.

2. Montering. 2. Montering. 2. Montering. 2. Kokoaminen.

2. Montagem. 2. Συναρμολόγηση.

Innan traktorn kan användas måste vissa delar monteras som av transportskäl ligger bipackade i emballaget.

Før traktoren kan brukes må visse deler som av transporthensyn ligger vedlagt i emballasjen monteres.

Før traktoren kan bruges skal visse deler, som af transporthensyn er vedlagt i emballagen, monteres.

Ennen traktorin käyttöönottoa täytyy pakkauksessa mukana olevat osat asentaa ohjeiden mukaisesti paikoilleen.

Antes de utilizar o trator, é preciso montar certas peças que

chegam separadas na embalagem por razões de transporte.

Πριν χρησιμοποιήσετε το τρακτέρ, θα πρέπει να συναρμολογήσετε ορισμένα μέρη τα οποία για λόγους μεταφοράς εσωκλείονται στη συσκευασία.

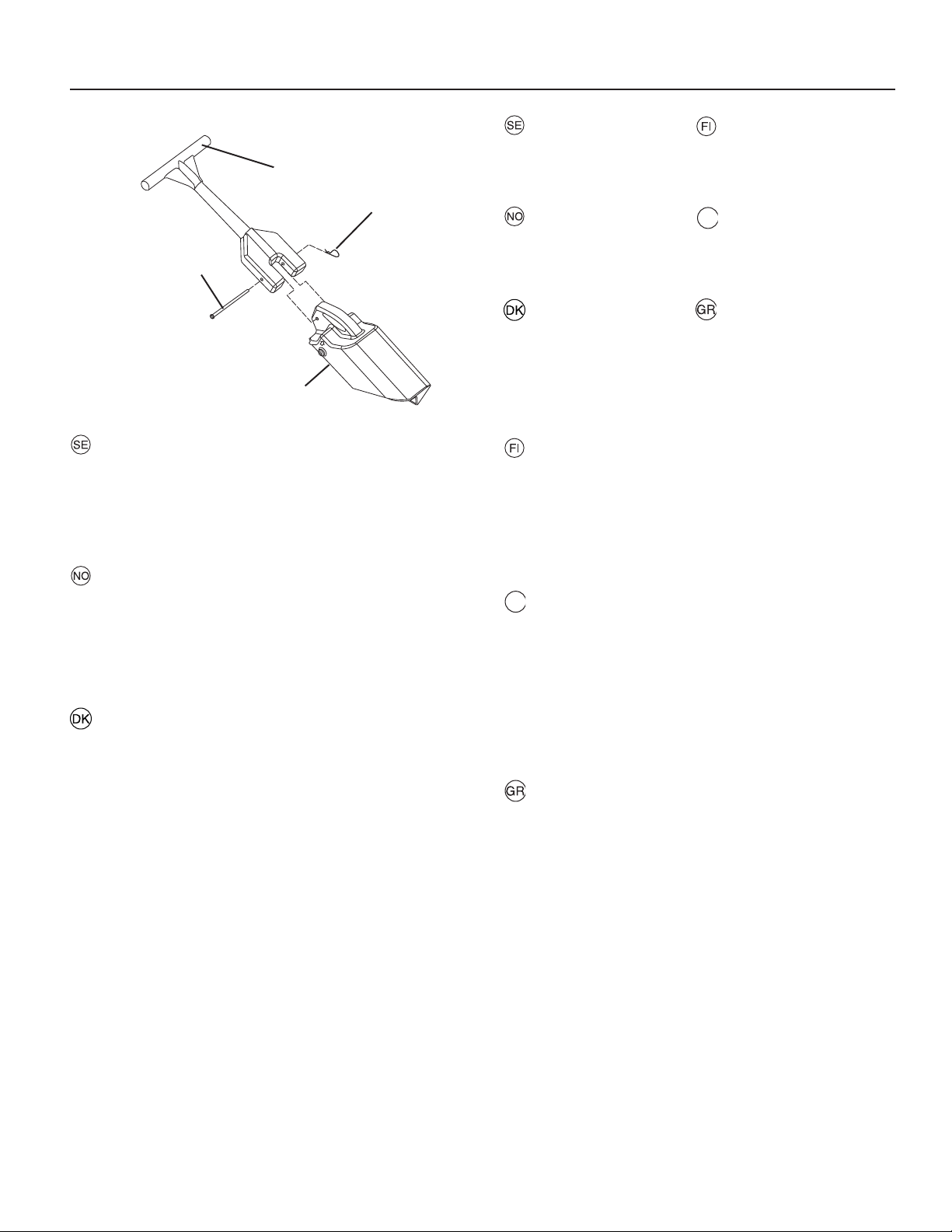

Montering av ratt

• Montera rattens komponenter i den ordning som visas.

• Kontrollera att framhjulen pekar rakt framåt och att rattekern är riktad tvärs traktorn.

Sæt rattet på plads

• Ratkomponenterne sættes på plads i den viste rækkefölge.

• Traktorens forhjul skal pege fremad og rattets tværstang skal gå på tværs af traktoren.

Montering av rattet

• Kople sammen de ulike rattdelene i den oppgitte rekkefølgen.

• Sørg for at framhjulene peker rett fram og at stangen i rattet går på tvers av traktoren.

Ohjauspyörä asennus

• Kokoa ohjauspyörän osat kuvan mukaisessa järjestyksessä.

• Varmista, että etupyörät osoittavat suoraan eteen ja ohjauspyörän puolat suoraan sivuille.

Instale o volante

• Coloque os componentes do volante na sequencia mostrada.

• Certifique-se de que as rodas dianteiras estejam apontando retos para frente e que a barra do volante esteja apontada de forma atravessada ao trator.

Τοποθέτηση τιμονιού

• Προσαρμόστε τα εξαρτήματα του τιμονιού με τη σειρά που απεικονίζεται.

• Βεβαιωθείτε ότι οι μπροστινοί τροχοί είναι στραμμένοι κατευθείαν μπροστά και η κολόνα του τιμονιού είναι στραμμένη κατά πλάτος του τρακτέρ.

Sædet

Skru bolte og møtrikker af sædet på papemballagen, og læg dem til side til senere brug til at sætte sædet på havetraktoren.

Sving sædet opad og af papemballagen. Fjern emballagen, og kassér den.

Placér sædet på skålen, således at ansatsboltens hoved beﬁ nder sig over den store åbning i skålen (1).

Pres sædet nedad, så ansatsbolten kommer ind i åbningen

466

02464

og tryk sædet mod enden af traktoren. Sædet kan indstilles individuelt i forhold til koblings– og brem-

sepedalerne. Indstil sædet til den rette siddeposition ved at skyde det frem eller tilbage. Stram derpå justeringsskruen (2).

Istuin

Poista pidikeosat, joilla istuin on kiinni pahvipakkauksessa ja aseta osat sivuun istuimen traktoriin kiinnittämistä varten.

Käännä istuinta ylöspäin, irrota pahvipakkaus ja heitä se pois. Aseta istuin istuinkaukaloon niin, että olkasalvan pääkap-

pale sijaitsee istuinkaukalossa olevan ison uritetun aukon yläpuolella. (1)

Työnnä istuinta alaspäin niin, että olkasalpa menee aukkoon ja vedä istuinta kohti traktorin takaosaa.

Istuimen voi säätää yksilöllisesti sopivalle etäisyydelle kytkin-/ jarru-polkimesta. Säädä istuin oikeaan istuma-asentoon työntämällä se eteen tai taaksepäin.

Kiristä säätöruuvi (2).

Säte

Ta bort beslagen som håller fast sitsen vid kartongen och lägg beslagen åt sidan för att använda till att montera sitsen på traktorn]

Luta sitsen uppåt och lyft bort den från kartongen. Ta bort wellpappen och kassera den.

Placera sätet på bottenramen så att huvudet på ansatsskruven sitter mitt över det stora spårförsedda hålet i bottenramen. (1)

Skjut ner sitsen så att ansatsskruven går in i spåret och dra in den mot traktorns bakdel

Sätet är justerbart för individuell inställning i förhållande till kopplings- resp. bromspedal. Ställ in sätet till rätt sittposition genom att skjuta det framåt eller bakåt.

Dra åt justerskruven (2).

Sete

Fjern metalldelene som fester setet til kartonginnpakningen og sett delene til side til setet skal monteres til traktoren.

Tipp setet opp og ta det ut av kartonginnpakningen. Ta deler ut av kartongen og kast den.

Plasser setet på setebunnen slik at skulderens hodebolt beﬁ nner seg over det store hullet på setebunnen (1).

Trykk setet nedover slik at skulderbolten kommer inn i hullet og trekk setet bakover på traktoren.

Setet er regulerbart for individuell innstilling i forhold tilclutchog bremsepedal. Still inn setet til riktig sitteposisjon ved å skyve det framover eller bakover.

Trekk til justeringsskruen (2).

Assento

Remover as partes que ﬁ xam o assento à embalagem de papelãoe colocar as partes de lado para montagem do assento no trator.

Movimentar o assento para cima e retirar da embalagem de papelão. Remover a embalagem de papelão e descartar.

Colocar o assento no vão onde está a cabeça do perno de suporte em cima do grande furo situado no vão (1).

Pressionar para baixo o assento para encaixar o perno de suporte e puxar o assento para trás do trator.

O assento é ajustável individualmente em relação ao pedal da embreagem e freio. Ajuste o assento na posição correta, movendo-o para frente ou para trás. Aperte o parafuso de ajuste com ﬁ rmeza (2).

Κάθισμα

Αφαιρέστε τον υλικό που ασφαλίζει το κάθισμα στη χάρτινη συσκευασία και τοποθετήστε το υλικό αυτό παράπλευρα για να συνεχίσετε με τη συναρμολόγηση του καθίσματος του τρακτέρ.

Περιστρέψτε το κάθισμα προς τα πάνω και αφαιρέστε το από τη χάρτινη συσκευασία. Αφαιρέστε τη χάρτινη συσκευασία και απορρίψτε την.

Τοποθετήστε το κάθισμα στη βάση η κεφαλή του μπουλονιού με χιτώνιο να είναι τοποθετημένο πάνω από τη μεγάλη οπή υποδοχής στη βάση (1).

Πιέστε το κάθισμα προς τα κάτω για να προσαρμοστεί το μπουλόνι με χιτώνιο στην υποδοχή και τραβήξτε το κάθισμα προς το πίσω μέρος του τρακτέρ.

Το κάθισμα ρυθμίζεται σύμφωνα σε σχέση με το πεντάλ συμπλέκτη και φρένου. Τοποθετήστε το κάθισμα στη σωστή θέση μετακινώντας το προς τα μπροστά ή προς τα πίσω. Σφίξτε καλά το μπουλόνι ρύθμισης (2).

καθίσματος με τρόπο ώστε

με τις ατομικές προτιμήσεις

OBSERVERA!

Kontrollera att sladden är korrekt ansluten till säkerhetsbrytaren (3) på sätets hållare.

MERK!

Kontroller at ledningen er korrekt tilsluttet til sikkerhetsbryteren (3) på holderen til setet.

BEMÆRK!

Kontroller at ledningen til sikkerhedsafbryderen (3) på sædeholderen er tilsluttet.

HUMIO!

Tarkista, että istuimen alla olevaan turvakatkaisijaan (3) menevä johto on kunnolla kytketty.

OBSERVAÇÃO!

Veriﬁ que se o cabo está conectado corretamente ao inter- ruptor de segurança (3) no suporte do assento.

ΣΗΜΕΙΩΣΗ:

Ελέγξτε ότι το καλώδιο είναι σωστά συνδεδεμένο στο διακόπτη ασφάλειας (3) στην υποδοχή καθίσματος.

1. Batterikåpa

2. Kabel positiv (+)

3. Kabel negativ (-)

4. Skärm

5. Batterianslutning

6. Batteri

1. Batterideksel

2. Ledning positiv (+)

3. Ledning negativ (-)

4. Bakskjerm

5. Batteripol

6. Batteri

1. Batteridæksel

2. Kabelledning Positiv (+)

3. Kabelledning Negativ (-)

4. Skærm

5. Batteri-ter mi nal

6. Batteri

1. Akun suojakansi

2. Kaapeli positiivinen (+)

3. Kaapeli negativinen (-)

4. Lokasuoja

5. Akun napa

6. Akku

1. Tampa Da Bateria

2. Cabo (+)

3. Cabo (-)

4. Paralama

5. Terminal da bateria

6. Bateria

1. Καπάκι μπαταρίας

2. Θετικό καλώδιο (+)

3. Αρνητικό καλώδιο (-)

4. Προφυλακτήρας

5. Ακροδέκτης

μπαταρίας

6. Μπαταρία

Montering av batteri

OBSERVERA: Om du monterar batteriet efter det datum (månad

och år) som anges på etiketten ska det laddas under minst en timme vid 6-10 ampere

VARNING: Före installationen skall metallarmband, klockarmband, ringar etc tas av. Om sådana föremål kommer i kontakt med batteriet kan brännsår uppkomma.

• Tag av batterikåpan

Montering av batteri

BEMERK: Hvis batteriet tas i bruk etter måned og år som er

vist på etiketten, lad opp batteriet min i mum en time ved 6-10 ampere.

ADVARSEL: Ta av armringer, klokkelenker, ringer osv. av metall. Slike gjenstander kan forårsake brannskader om de kommer i kontakt med batteriet.

• Ta av batteridekslet.

Montering af batteriet

BEMÆRK: Batteriet skal oplades i mindst én time med 6-10

A, hvis det tages i brug efter den dato, der er påstemplet mærkaten.

ADVARSEL! Inden du begynder at montere batteriet, skal du tage evt. metalarmbånd, armbåndsur, ringe osv. af. Hvis de kommer i berøring med batteriet, kan det give forbrændinger.

• Fjern Batteri dækslet.

02591

Akun asennus

HUMIO! Jos tämä akku otetaan käyttöön yhden vuoden ja

yhden kuukauden kuluttua etiketin osoittamasta päivästä, lataa akkua vähintään tunnin 6-10 amp.

VAARA: Ennen kuin alat asentaa akkua, riisu metallirannekkeet, rannekello, sormukset yms. Jos ne osuvat akkuun, seurauksena voi olla palovammoja.

• Ota akun suojakansi pois.

Instale a bateria

NOTA: Se a bateria for colocada em servico após o mês e ano indicados na etiqueta, carregue a bateria em 6-10 amps por no mínimo uma hora.

AVISO: Antes de instalar a bateria, retire todas as pulseiras de metal, relógios, anéis, etc., do seu corpo. Contato de qualquer destes ítens com a bateria pode causar queimaduras.

• Levante a chapa do assento, e abra a caixa da bateria.

Τοποθέτηση μπαταρίας

ΣΗΜΕΙΩΣΗ: Αν θέσετε την μπαταρία σε λειτουργία μετά από

το μήνα και το έτος που αναγράφονται στην ετικέτα, φορτίστε την μπαταρία για τουλάχιστον μία ώρα στα 6-10 Amp.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

τυχόν μεταλλικά βραχιόλια, ρολόγια χειρός, δακτυλίδια, κτλ. που φοράτε. Αν έρθουν τα αντικείμενα αυτά σε επαφή με την μπαταρία, μπορεί να προκληθούν εγκαύματα.

• Βγάλτε το καπάκι της μπαταρίας

Πριν τοποθετήσετε την μπαταρία, βγάλτε

02591

VARNING: Pluspolen måste anslutas först för undvikande av gnistor vid ofrivillig jordning.

Ta bort polskyddshylsorna och kasta bort dem. Anslut först den röda kabeln till + och därefter den svarta jordningskablen till – Skruva fast kablarna. Smörj in batteripolerna med vattenfritt fett (vaselin) för att förhindra korrosion. Montera tillbaka batterikåpan.

ADVARSEL: Positiv pol må kobles til først for å unngå gnister fra tilfeldig jording.

Ta av beskyttelsen på polene og kast dem. Koble først den røde ledningen til +, og deretter den svarte jordingsledningen til

-. Skru fast ledningene. Smør batteripolene med vannfritt fett (vaselin) for å forhindre korrosjon. Sett på batteridekslet

ADVARSEL! Den positive pol skal tilsluttes først for at undgå gnister ved utilsigtet jordforbindelse.

Fjern polklemmernes beskyttelseshætter. Tilslut først det røde kabel til + (plus), derefter det sorte stelkabel til (minus). Skru kablerne fast med skiverne, se billedet. Indsmør batteriets poler med vandfrit fedtstof (vaseline) for at modvirke korrosion. Monter batteridækslet igen.

VAARA: Positiivinen napa on kytkettävä ensin, jotta tahaton maadoitus ei aiheuta kipinöintiä.

Poista akun napojen suojat ja heitä ne pois.Kytke ensin punainen kaapeli (+)-napaan ja sen jälkeen musta maakaapeli(–)-napaan. Kiinnitä kaapelit ruuveilla. Voitele akun navat vedettömällä rasvalla (vaseliinilla)syöpymisen ehkäisemiseksi. Asenna akun suojakansi takaisin.

AVISO: O terminal positivo tem que ser conectado primeiro para evitar centelhas provocadas por algum contato acidental com a terra.

Remova as tampas do terminal e jogue-as fora. Conecte o ﬁ o vermelho no + e depois o ﬁ o terra preto no -. Aperte bem os ﬁ os. Lubriﬁ que os polos da bateria usando vaselina para evitar corrosão. Feche a porta da caixa da bateria.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

ακροδέκτη για να αποφευχθεί η δημιουργία σπινθήρων. Βγάλτε και απορρίψτε τα καπάκια ακροδεκτών.

το κόκκινο καλώδιο με το (+) και κατόπιν το μαύρο καλώδιο γείωσης με το (-). Βιδώστε τα καλώδια σφικτά. Γρασάρετε τους πόλους της μπαταρίας με βαζελίνη για την αποφυγή διάβρωσης. Τοποθετήστε ξανά το καπάκι της μπαταρίας.

Πρέπει να συνδέσετε πρώτα τον θετικό

Συνδέστε

02330

3028

Montering av fästen för gräsuppsamlaren.

1. Utkastarrör

2. Låsmutter 3/8

3. Bricka

• Kroka bort de två gummistropparna och tag bort utkastarröret

• Ta bort de två (2) 3/8 muttrarna och ﬂ ata brickorna från bultarna vid traktorns bakplåt.

02277

02306

1. Krok

2. Utkastarrör

3. Slits i bakplåtden

• Montera tillbaka utkastarröret och kroka fast gummistopparna

OBSERVERA: Kroken för stroppen får endast gå genom utkastarröret. Kroken får inte hakas i slitsen i traktorns bakplåt. Om den gör det kan utkastarröret ﬂ yta med gräsklippskåpan vid körning över ojämn mark.

1. 3/8 Låsmutter

2. Bricka

3. Bärram

• Använd muttrarna och ﬂ ata brickorna som togs bort från bakplåten till att installera påsens bärram på bakplåten som bilden visar. Dra åt ordentligt.

1. Stag

2. Stift 10x17mm

3. Låsmutter 3/8

4. Sexkantig skurv 3/8

5. Bricka10,3mm (13/32")

6. Låssprint

• Montera de två stöden genom plattan på baksidan vid chassit, montera stift 10x17mm och låssprint.

• Montera som bilden visar de båda övre stagen på utsidan av påsens bärram med 3/8 x 63,5 mm sexkantskruvar, 13/32" I.D. ﬂ ata brickor och 3/8 låsmuttrar. Dra åt ordentligt.

1. Främre rör

2. Plastskenor

3. Spridarstänger

4. Låssprint

5. Plastskenor

6. Handtag för tömmning

7. Stift 10 x 44mm

8. Låssprint

9. Kåpan

6 0 9

029

02983

1. Övre ytor i linje

2. Horisontalt justeringsfäste

3. Vertikalt justeringsfäste

4. Gräsuppsamlarens spärr

6MM (1/4") - 9MM (3/8")

02967

Montering av gräsuppsamlare

• Veckla ut påsen genom att svänga ut den från baggerröret och framåt, pressa sedan vinylbindningen på bottnen på röret.

• Inuti påsen installerar man spridarstängerna och hållfjädrarna på tappar på båda sidor om påsen som det visas på bilden.

• Tryck vinylbindningen på sidorna på det främre baggerröret.

OBS: För traktorer med elektriskt tömningssystem, se satsinstruktionerna för ytterligare monteringsåtgärder.

Injustering av uppsamlaren

För bästa funktion och utseende kan det vara nödvändigit att ﬁ njustera fästplåtarnas lägen. Uppsamlarens och skärmens övre ytor skall vara i linje, samt 6mm (1/4") 9mm (3/8") mellanrum på båda sidor. För attjustera, gör följande:

Horisontell Justering

• Lossa något på muttrarna som håller påsens vänstra och högra horisontella justeringsfästen. Lossa bara så mycket att fästena stannar kvar, men kan ruckas.

• Flytta fästena så mycket framåt eller bakåt som du vill att påsenheten ska röra sig. Dra åt muttrarna ordentligt igen.

Vertikal Justering

• Lossa något på muttrarna som håller de vertikala justeringsfästena. Lossa bara så mycket att fästena stannar kvar, men kan ruckas.

• Flytta fästena så mycket uppåt eller nedåt som du vill att påsenheten ska röra sig. Dra åt muttrarna ordentligt igen.

• Häng på uppsamlaren och kontrollera passningen. Om nödvändigt upprepa tills korrekt injustering erhållits.

• Efter klippningen, ta bort gräsuppsamlaren från traktorn och anslut gräsuppsamlarens spärr (4) till traktorns bakre plåt på sätt som visas. Dra åt säkert.

• Installera och sänk försiktigt gräsuppsamlaren för att aktivera låsningen.

• Mät avståndet mellan gräsuppsamlaren och låsningen som visas. Om avståndet inte är 10 mm - 16mm, ska du försiktigt avlägsna gräsuppsamlaren och upprepa den vertikala regleringen vid behov.

Endast manuell tömning:

• Leda det handtag för den vändning av den container i den öppning i ovandel av den con tain er. För ned handtaget genom uppsamlarens överdel, montera stift 10 x 44mm och låssprint.

• Skjut kåpan över uppsamlarens tömningshandtag.

OBSERVERA: I händelse av att utkastarröret skulle sätta igen sig kan handtaget användas för rensning.

10MM (7/16") - 16MM (5/8")

För att ändre mellan uppsamling, mulching och bakutkast.

02330

3028

Montering av deler for oppsamler.

1. Utkast kanal

2. 3/8” låsemutter

3. Underlagsskiver

• Fjern utkasterkanalen fra traktorens bakside. Hekt av de to stroppene, trekk kanalen ut og legg den til side.

• Fjern de to (2) 3/8-mutrene og de ﬂ ate skivene fra boltene på bakplaten på traktoren

02277

1. 3/8Låsemuttere

2. Underlagsskiver

3. Støtterør

• Bruk mutrene og de ﬂ ate skivene som ble fjernet fra bakskjermen til å montere støtterøret for oppsamleren på bakskjermen. Skru godt fast.

02306

1. Krok

2. Utkast kanal

3. Apning i bakskjermen

MERK: Kroken på stroppen må kun føres gjennom utkastkanalen. La ikke kroken komme inn i åpningen på bakskjermen på traktoren. Dette vil føre til at utkastkanalen ﬂ yter med traktordekket når det beveger seg på ujevnt underlag.

1. Front ramme

2. Plastlist

3. Avstandsstenger

4. Låsesplint

5. Plastlist

1. Støttestag

2. Tapp 10x17mm

3. 3/8” låsemutter

4. 3/8" sekskantskrue

5. 10,3mm underlagsskive

6. Låsesplint

• Installér de to øverste støttebeslag på chassiset igennem bagpladen gør det fast med låsestiften 10x17mm, og lås denne med låsefjederen.

• Sett sammen begge de øvre støttebrakettene til utsiden av støtterøret for oppsamleren ved å bruke 3/8 x 63,5 mm sekskantbolter, 133/32 I.D. ﬂ ate skiver og 3/8-låsemuttere som vist på illustrasjonen. Skru godt fast.

6. Tippehåndtak

7. Tapp 10 x 44mm

8. Låsesplint

9. Hetten

02983

1. Justering av oppsamler

2. Horisontal justeringsbrakett

3. Vertikal Justeringsbrakett

4. Sekkemodulslås.

6MM (1/4") - 9MM (3/8")

02967

Montere oppsamleren.

• Strekk ut posen ved å dreie frontposerøret helt fremover og trykke bunnens vinylbinding på røret.

• Inne i posen monteres avstandsstenger og holdefjær på pinnene på begge sider av posen slik som vist.

MERK: For traktorer med elektrisk tømmesystem, ser du etter i instruksjonene til settet for videre monteringer.

Kun manuell tømming:

• Trykk vinylbindingene på sidene av frontposerøret.

• Stikk tipphåndtaket gjennom hullet i topplaten, sett i tappen og steng med låsesplinten 10 x 44mm.

• Skyv hetten over enden av sekketømmingshåndtak

MERK: Senere kan tappen tas ut for å bruke håndtaket til å rense utkastkanalen, hvis denne har tetnet.

Justering av oppsamler.

For å få riktig oppsamlerfunksjon og utseende kan det være nødvendig å justere oppsamleren. Det skal være 6mm (1/ 4") - 9mm (3/8") klaring mellom oppsamlertoppen og baksk jermen, og toppen på oppsamleren skal ha samme høyde som toppen på bakskjermen. Slik justeres oppsamleren:

Horisontal Justering

• Løsne litt på mutterne som holder justeringsbrakettene på høyre og venstre side. Løsne dem bare så mye at brakettene sitter på plass, men kan beveges.

• Flytt brakettene så langt fram eller tilbake som du ønsker at sekken skal ﬂ yttes. Stram mutterne godt til igjen.

Vertikal Justering

• Løsne litt på mutterne som fester brakettene for vertikal justering. Løsne dem bare så mye at brakettene sitter på plass, men kan beveges.

• Flytt brakettene så langt opp eller ned som du ønsker at sekken skal ﬂ yttes. Stram mutterne godt til igjen.

• Sett på oppsamleren og kontroller om den stemmer med skjermen. Om nødvendig må justeringen gjentas inntil riktig posisjon er oppnådd.

• Etter riktig montasje, ta sekkemodulen av traktoren og fest sekkemodulens låser (4) til traktorens bakplate som vist. Skru fast til.

• Monter og senk graspressebeholderen forsiktig for å aktivere sperrehaken.

• Mål avstand mellom pressebeholderen og sperrehaken slik ﬁ guren viser. Dersom avstanden ikke er 10mm - 16mm, fjern forsiktig pressebeholderen og gjenta den loddrette justeringen etter behov.

10MM (7/16") - 16MM (5/8")

Skifte til oppsamling, BioClip eller bakutkast. Se Avsnitt 5 i denne boken.

02330

3028

Montering af græsbeholder på traktoren

1. Græssrør

2. 3/8 Låsemøtrik

3. Fladskive

02277

• Afmonter græsrøret (1) fra bagsiden af traktoren. Fjern de to stropper, og træk udkastningsrøret ud i retningen væk fra traktoren.

• Tag de to 3/8“ møtrikker og ﬂ ade spændeskiver af boltene på traktorens bagplade.

1. 3/8 Läsemøtrik

2. Fladskive

3. Bærerør

02306

1. Krog

2. Græssrør

3. Slid i bagplade

• Monter græsrøret igen på bagsiden af traktoren (se punkt

1). Fastgør græs røret med de to stropper med kroge.

BEMÆRK: Stropkrogene må ikke sættes i slidserne i bagpladen, men skal kun i afgangstragten, så tragten kan “ﬂ yde” sammen med plæneklipperen, når man kører hen over terrænet.

1. Forsiderør

2. Vinylpakning

• Spænd bøjlen til græsopsamleren godt på bagpladen med skiverne og møtrikkerne, jf. illustration.

1. Støttestang

2. Låsetift 10x17mm

3. 3/8 Låsemøtrik

4. 3/8 x 63,5mm bolt

5. 10,3mm (13/32") ﬂ adskive

6. Låsefjeder

• Installér de to øverste støttebeslag på chassiset igennem bagpladen gør det fast med låsestiften 10x17mm, og lås denne med låsefjederen.

• Derpå spændes begge bøjlestivere på ydersiden af bøjlen med 3/8“ x 63,5 mm bolte, ﬂ ade spændeskiver med 13/32” hul og 3/8“ låsemøtrikker, jf. illustration.

3. Afstivninger

4. Låsefjeder

5. Vinylpakning

6. Græstømmer håndtag

7. Låsetift 10 x 44mm

8. Låsefjeder

9. Kappen

02983

1. Overﬂ ader i samme højde

2. Afstandsbeslag

3. Højdebeslag

4. Sættepakkemaskinens spærhage

Samling af græsbeholder

• Fold posen ud ved at dreje det forreste stelrør helt fremad og trykke bundens vinylkant hen over røret.

• Indvendigt i posen monteres afstivninger og låsefjedre på stifterne i begge sider af sækken som vist.

• Tryk vinylkanterne hen over forreste stelrør.

BEMÆRK: For traktorer med elektrisk tømmesystem: Læs mere om fremgangsmåden ved montering i sættets vejledning.

Kun manuel tømning:

• Før græstømmmer håndtaget gennem hullet ovenpå græsopsamleren. Gør det fast med låsestiften 10 x 44mm, og lås denne med låsefjederen.

• Skub kappen over græssamlerens udløsergreb

BEMÆRK: Låsestiften kan let tages af, så man kan bruge håndtaget til at rense græsrøret, hvis det er forstoppet.

6MM (1/4") - 9MM (3/8")

02967

Justering af græsbeholderens position

For at det skal se pænt ud, og for at sikre en god funktion,kan det være nødvendigt at justere græsbeholderens position. Der skal være en ca. 6 mm (1/4") - 9 mm (3/8") mellem toppen af græsbeholderen og bagkanten af traktoren, og overkanterne af græsbeholderen og traktoren skal ﬂ ugte. For at indstille dette.

Afstandsjustering

• Løsn møtrikkerne på afstandsjusteringsbeslagene i begge sider lidt, men kun så meget at beslagene bliver på plads, samtidig med de kan ﬂ yttes på.

• Skyd så beslagene så langt fremefter eller bagud som De vil have opsamlerposen til at være, og spænd møstrikkerne godt igen.

Højdejustering

• Løsn møtrikkerne på højdejusteringsbeslagene lidt, men kun så meget at beslagene bliver på plads, samtidig med de kan ﬂ yttes på.

• Skyd så beslagene så meget op eller ned som De vil have opsamlerposen til at være, og spænd møtrikkerne godt igen.

• Sæt græskassen på igen, og kontroller at overkanterne ﬂ ugter. Om nødvendigt gentag fremgangsmåden til overkanterne ﬂ ugter.

• Når den rigtige tilpasning er opnået, fjernes sættepakkemaskinen fra traktoren og sættepakkemaskinens spærhage (4) monteres på traktorens bagplade som vist. Fastspænd omhyggeligt.

• Installér og sænk forsigtigt opsamlingsposen for at aktivere koblingspalen.

• Mål afstanden mellem opsamlingsposen og koblingspalen som vist. Hvis afstanden ikke er 10 mm – 16 mm fjernes opsamlingsposen forsigtigt, og vertikal justering gentages efter behov.

10MM (7/16") - 16MM (5/8")

Skift mellem græsbeholder, græsﬁ ndeler og græsspred- er. Se kapitel 5 ”Ændring af funktion”.

02330

3028

Ruohonkerääjän asennus:

1. Ruohon ulosheittotorvi

2. Vastamutteri 3/8

3. Prikka

• Ruuvaa auki kaksi kumipidikkettä ja poista ulosheitto-torvi (1).

• Poista kaksi mutteria (2) ja prikat (3) traktorin takalevyssä olevista pulteista.

02277

02306

1. Kumipidikkeen koukku

2. Ruohon ulosheittotorvi

3. Takalevyn aukko

• Asenna ruohon ulosheittotorvi (2) takaisin paikoilleen kahdella kumipidikkeellä.

HUMIO: Pidikkeen koukku (1) saa mennä vain ulosheittotorven (2)läpi. Älä anna koukun mennä traktorin takalevyn aukkoon.

1. 3/8 Vastamutteri

2. Prikka

3. Kannatinputki

• Asenna takalevystä poistamiesi muttereiden ja prikkojen avulla keruusäiliön kannatinputki (3) takalevyyn kuvassa näkyvällä tavalla. Kiristä tiukalle.

1. Kannatinputken tuki

2. Lukitustappi 10x17mm

3. Vastamutteri 3/8

4. Pultti 3/8

5. Prikka 10,3mm (13/32")

6. Sokka

• Asenna kaksi kannatiputken tukea (1) takalevyn läpi runkoon käyttämällä kiinnitä se lukitustapilla (2) ja sokalla(3).

• Kiinnitä kannatinputken tuet (1) kannatinputken ulommaiselle puolelle ks. kuva käyttäen 3/8 x 63,5 mm kuusiokantapultteja, 13/32" välirenkaita (sisämitta) ja 3/8 lukkomuttereita. Kiristä tiukalle.

1. Etuputki

2. Vinyylireunus

3. Levitintangot

4. Sokka

5. Vinyylireunus

6. Tyhjennyskahva putki

7. Lukitustappi 10 x 44mm

8. Sokka

9. Suojus

02983

1. Yläpinnat tasan

2. Vaakasäätötuki

3. Pystysäätötuki

4. Keruusäiliön lukituslaite

6MM (1/4") - 9MM (3/8")

Kerääjän säätö:

Keruutuloksen kannalta on tärkeää että koneen takaosan ja kerääjän väliin jää 6mm (1/4") - 9mm (3/8") rako ja että keruusäiliön yläreuna on samalla tasolla koneen takareunan kanssa.

Vaakasäätö

• Avaa keruusäiliön oikean- ja vasemmanpuolisten säätötukien muttereita. Avaa niitä vain sen verran, että tuet pysyvät paikoillaan mutta pääsevät liikkumaan.

• Siirrä tukia eteen tai taakse sen verran kuin haluat keräyspussin siirtyvän. Kiristä mutterit tiukalle.

02967

Keruusäiliön asennus:

• Avaa pussi kiertämällä etummainen pussitusputki kokonaan eteen ja painamalla alempi vinyyliside putkelle.

• Asenna levitintangot ja pidikejouset pussin sisällä neuloihin pussin molemmilla puolilla kuten kuviossa.

• Paina vinyyylisiteet etummaisen pussitusputken sivuille.

HUOM! Jos traktorissa on ruohosäiliön sähköinen tyhjennysjärjestelmä, lue asennusohjeet asennussarjan mukana toimitetuista ohjeista.

Koskee vain ruohosäiliön manuaalista tyhjennystä:

• Asenna säiliön tyhjennyskahva (5) keruusäiliön kannessa olevasta aukosta ja kiinnitä se lukitustapilla 10 x 44mm (6) ja sokalla(7).

• Työnnä suojus kerääjän tyhjennysvivun pään päälle.

HUMIO! Tyhjennyskahvaa voi tarvittaessa käyttää ulosheittotorven tukkeuman avaamiseen.

Pystysäätö

• Avaa pystysäätötukien kiinnikemuttereita hieman. Avaa niitä vain sen verran, että tuet pysyvät paikoillaan mutta pääsevät liikkumaan.

• Siirrä tukia ylös tai alas sen verran kuin haluat keräyspussin siirtyvän. Kiristä mutterit tiukalle.

• Asenna keruusäiliö takaisin ia tarkista yläpintojen taso ja 6mm rako.

• Kun sopiva asento on saavutettu, irrota keruusäiliö traktorista ja asenna keruusäiliön lukituslaite (4) traktorin takalevyyn kuvassa näkyvällä tavalla. Kiristä kunnolla.

• Asenna säkittäjä paikoilleen ja laske se varovasti alas, jotta salpa aktivoituisi.

• Mittaa väli säkittäjän ja salvan välillä kuvan osoittamalla tavalla. Jos väli ei ole 10 mm – 16 mm, ota säkittäjä varovasti pois ja toista tarvittaessa asennus pystysuunnassa varovasti.

10MM (7/16") - 16MM (5/8")

Bioclip-lisälaitteen asennus Katso tämän ohjeen

5 osa.

02330

3028

Para instalar os componentes do enfardador no trator

1. Tubo de Descarga

2. Porca de Segurança de 3/8"

3. Arruela Lisa

• Retirar o cano de descarga da parte traseira do trator. Liberar as duas (2) presilhas que o prendem e removêlo para fora.

• Remova as duas (2) porcas de 3/8 de pol. e arruelas planas dos parafusos do painel traseiro do trator.

02277

02306

1. Gancho

2. Tubo de Descarge

3. Entalhe da placa posterior

• Recolocar o cano de descarga na abertura de trás do trator. Engatar as duas presilhas que o prendem.

NOTA: O gancho de cinta deve passar somente pela calha de ejeção. Não permita que o gancho penetre no entalhe do painel traseiro do trator. Isto permitirá que a calha de ejeção ﬂ utue com a plataforma da ceifeira, quando o corte estiver sendo executado em um terreno acidentado.

1. Porca de Segurança de 3/8"

2. Arruela Lisa

3. Tubo de supporte

• Utilizando as porcas e arruelas removidas do painel traseiro, instale o tubo de suporte do enfardador ao painel traseiro, como indicado. Aperte ﬁ rmemente.

1. Porta Traseira

2. Pino de União 10 x 17 mm

3. Parafuso de Carroceria de 3/8"

4. Porca de Segurança de 3/8"

5. Parafuso Sextavado de 3/8"

6. Mola de retenção

• Enquanto mantém a por ta de trás aberta, instalar os dois braços superiores de ﬁ xação, passando pelo painel traseiro e ﬁ xando-os no chas sis e instale o pino de união 10 x 17 mm, ﬁ xando-o com a mola de retenção.

• Monte os braços de ﬁ xação superiores, como indicado, ao lado externo do tubo de suporte do enfardador, utilizando os parafusos de cabeça sextavada de 3/8" x 63,5 mm, as arruelas planas de 13/32 pol. de diâmetro interno e porcas de segurança de 38". Aperte ﬁ rmemente.

1. Tubo fron tal

2. Junçã de Vinil

3. Barras de expansão

4. Mola de retenção

5. Junçã de Vinil

6. Tubo do Manipulador de Carga

7. Pino de União 10 x 44mm

8. Mola de retenção

9. Tampã

02983

1. Superfícies superiores niveladas

2. Braçadeira de ajuste hor i zon tal

3. Braçadeira de ajuste vertical

4. Fecho do Ensacador

6MM (1/4") - 9MM (3/8")

02967

Para Montar o Enfardador

• Desenrole a sacola virando pelo tubo ensacador ao longo de toda a extensão e pressione o vinil do fundo forçando sobre o tubo.

• Dentro da sacola, instalar as barras de expansão e as molas de retenção nos pinos de ambos os lados da sacola conforme ilustrado.

• Pressionar o vinil forçando pelos lados do tubo ensacador frontal.

NOTA: Para tractores com sistema de descarga eléctrico consulte as instruções do kit para os procedimentos de montagem.

Apenas descarga manual:

• Introduza o manipulador da carga pelo buraco no alto do enfardador e instale o pino de união 10 x 44mm, ﬁ xando-o com a mola de retenção.

• Empurrar a tampa sobre a extremidade da empunhadura do ensacador de lixo.

NOTA: Para uso futuro, o pino de união pode ser removido a ﬁ m de usar o manipulador para limpar o tubo de descarga no caso dele estar entupido.

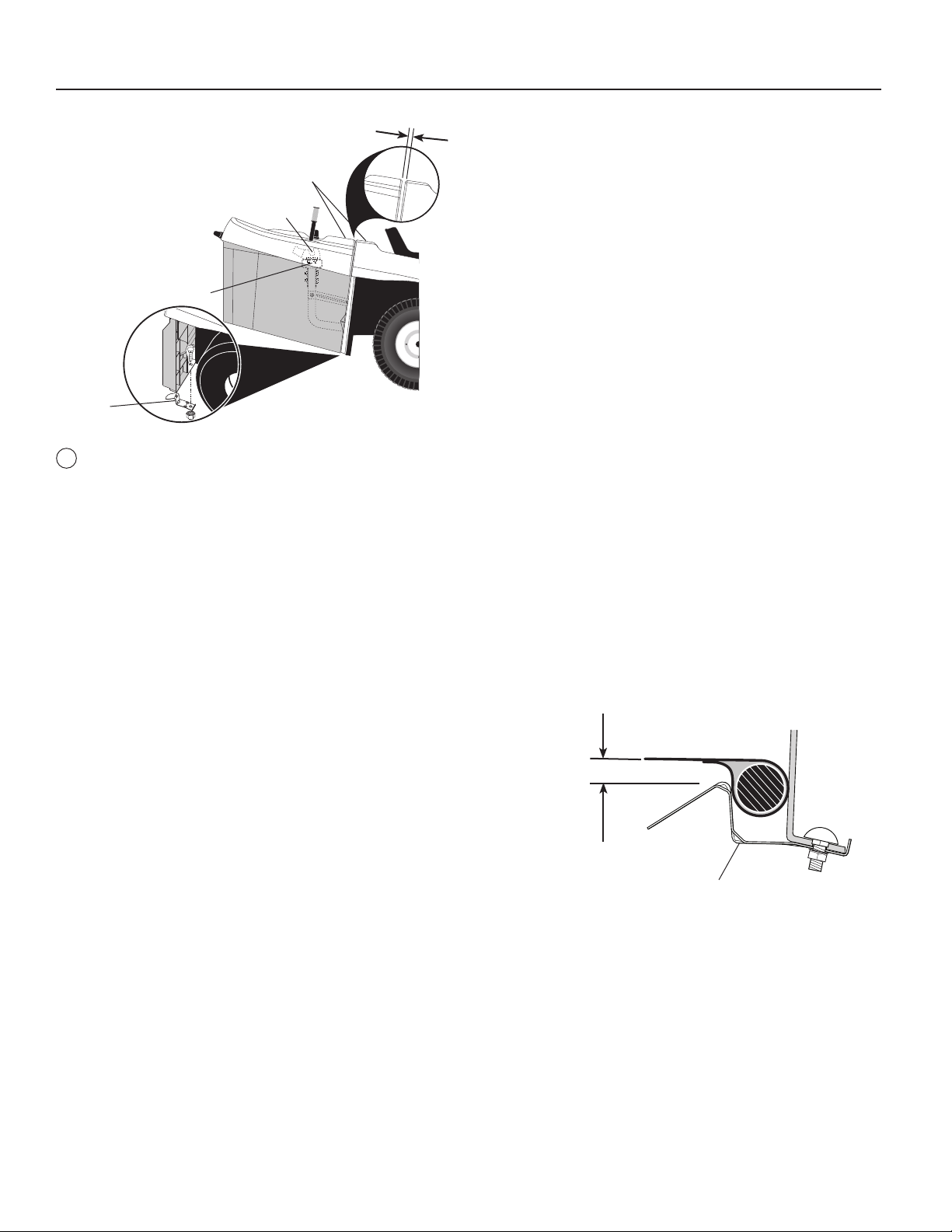

Ajuste do ensacador

Para um funcionamento e aparência apropriados dos sacos, pode ser necessário ajustar o conjunto de ensacador. Deve haver um espaço de 6 mm (1/4 pol.)-9 mm (3/8 pol.) entre a parte superior do ensacador e o pára-lama, e a superfície superior do ensacador deve estar nivelada com a superfície superior do pára-lama. Para ajustar a posição do ensacador:

Ajuste horizontal

• Afrouxe levemente as porcas segurando as braçadeiras de ajuste horizontal direita e esquerda do ensacador. Afrouxe apenas o suﬁ ciente para que as braçadeiras mantenham- se em sua posição, mas permitindo que se movam.

• Mova as braçadeiras a quantidade para frente ou para trás que você deseja que o conjunto de saco se mova. Reaperte as porcas ﬁ rmemente.

Ajuste vertical

• Afrouxe levemente as porcas prendendo as braçadeiras de ajuste vertical. Afrouxe apenas o suﬁ ciente de forma que as braçadeiras mantenham-se em sua posição, mas permitindo que se movam.

• Mova as braçadeiras a quantidade para cima e para baixo que você deseja que o conjunto de saco se mova. Reaperte as porcas ﬁ rmemente.

• Reinstale o conjunto de ensacador e veriﬁ que o ajuste entre o ensacador e o pára-lama. Se necessário, repita o procedimento até que o ajuste adequado seja obtido.

• Após ter obtido um encaixe apropriado, e remova o ensacador do trator depois instale o fecho do ensacador (4) na placa traseira do trator como ilustrado. Aperte ﬁ rmemente.

• Instalar e cuidadosamente abaixar o recolhedor de grama para acionar o engate.

• Medir a distância entre o recolhedor de grama e o engate, conforme ilustrado. Se a distância não for 10mm - 16mm, remover com cuidado o recolhedor de grama e repetir a regulagem vertical conforme necessário.

10MM (7/16") - 16MM (5/8")

Para converter para enfardamento, adubação ou descarga Veja a “Seção 5” desse manual.

02330

3028

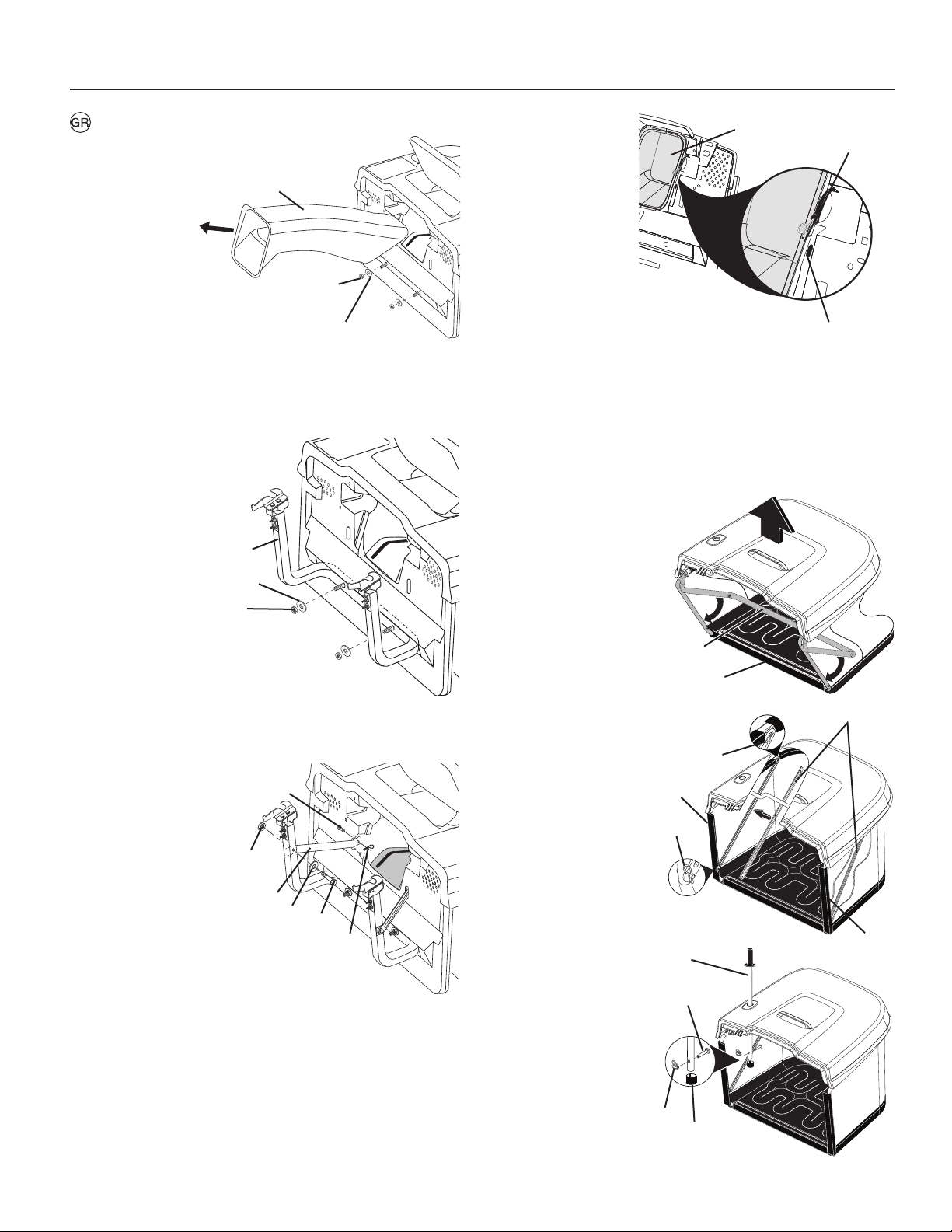

Τοποθέτηση των εξαρτημάτων του σάκου συλλογής στο τρακτέρ.

1. Χοάνη εκβολής

2. Παξιμάδι 3/8

3. Πλακέ ροδέλα

• Βγάλτε τη χοάνη εκβολής από το πίσω μέρος του τρακτέρ.

Απαγκιστρώστε τους δύο (2) ιμάντες και τραβήξτε τη χοάνη έξω και μακριά από το τρακτέρ.

• Βγάλτε τα δύο (2) παξιμάδια 3/8 και τις πλακέ ροδέλες

από τα μπουλόνια στην πίσω πλάκα του τρακτέρ.

02277

1. Γάντζος

2. Χοάνη εκβολής

3. Σχισμή πίσω πλάκας

02306

• Τοποθετήστε ξανά τη χοάνη εκβολής στο πίσω άνοιγμα

του τρακτέρ. Ασφαλίστε τη χοάνη με τους δύο ιμάντες γάντζων.

ΣΗΜΕΙΩΣΗ:

από τη χοάνη εκβολής. Μην αφήσετε το γάντζο να εισέλθει στη σχισμή στην πίσω πλάκα του τρακτέρ. Στην περίπτωση αυτή, η χοάνη εκβολής θα αιωρείται μαζί με τη βάση του μηχανήματος κουρέματος γκαζόν σε ανώμαλα εδάφη.

Ο γάντζος ιμάντα πρέπει να περάσει μόνο μέσα

1. Παξιμάδι ασφάλισης 3/8

2. Πλακέ ροδέλα

3. Σωλήνας στήριξης

• Τοποθετήστε το σωλήνα στήριξης του σάκου στην πίσω

πλάκα, όπως απεικονίζεται, με τη βοήθεια των παξιμαδιών και των πλακέ ροδελών που αφαιρέσατε από την πίσω πλάκα του τρακτέρ. Σφίξτε καλά.

1. Βραχίονας στήριξης

2. Πείρος ασφάλειας

10 x 17mm

3. Παξιμάδι ασφάλισης 3/8

4. Εξαγωνικό μπουλόνι 3/8 x 63,5mm

5. Πλακέ ροδέλα 10,3mm (13/32”)

6. Ελατήριο συγκράτησης

• Τοποθετήστε τους δύο άνω βραχίονες στήριξης διαμέσου

της πίσω πλάκας και προς το σασί, τοποθετήστε το πείρο ασφάλειας 10x17mm και ασφαλίστε με το ελατήριο συγκράτησης.

• Συναρμολογήστε και τους δύο βραχίονες στήριξης στο εξωτερικό τμήμα του σωλήνα στήριξης σάκου με τη χρήση, σε κάθε βραχίονα στήριξης, εξαγωνικού μπουλονιού 3/8 x 63,5mm, επίπεδης ροδέλας εσωτερικής διαμέτρου και παξιμαδιού ασφάλισης 3/8, τα οποία βρίσκονται στη σακούλα εξαρτημάτων. Σφίξτε καλά.

13/32”

1. Μπροστινός

σωλήνας σάκου

2. Δέστρα βινυλίου

3. Ράβδοι

επέκτασης

4. Ελατήριο συγκράτησης

5. Δέστρα βινυλίου

6. Σωλήνας λαβής

εκφόρτωσης

7. Πείρος

ασφάλειας 10 x 44mm

8. Ελατήριο

συγκράτησης

9. Τά π α

02983

1. Άνω επιφάνειες,

ισόπεδες

2. Βραχίονας στήριξης

οριζόντιας ρύθμισης

3. Βραχίονας στήριξης

κάθετης ρύθμισης

4. Μάνταλο σάκου

6MM (1/4") - 9MM (3/8")

02967

Συναρμολόγηση σάκου

• Ξεδιπλώστε το σάκο περιστρέφοντας τον μπροστινό

σωλήνα σάκου εντελώς προς τα μπροστά και πιέζοντας τις κάτω δέστρες βινυλίου στο σωλήνα.

• Στο εσωτερικό του σάκου, τοποθετήστε τις ράβδους επέ-

κτασης και τα ελατήρια συγκράτησης στους πείρους και στις δύο πλευρές του σάκου, όπως εμφανίζεται στην εικόνα.

• Πιέστε τις δέστρες βινυλίου στις πλευρές του μπροστινού

σωλήνα σάκου.

ΣΗΜΕΙΩΣΗ: Για τρακτέρ με ηλεκτρικό σύστημα απόρριψης, ανατρέξτε στο κιτ οδηγιών για περισσότερες οδηγίες συναρμολόγησης.

Μόνο για χειροκίνητη απόρριψη:

• Ολισθήστε τη λαβή εκφόρτωσης σάκου μέσα από την

οπή στο πάνω μέρος του σάκου, τοποθετήστε τον πείρο ασφάλειας και ασφαλίστε με το ελατήριο συγκράτησης.

• Σπρώξτε το καπάκι πάνω από το άκρο της λαβής

εκφόρτωσης σάκου.

ΣΗΜΕΙΩΣΗ: Για μελλοντική χρήση, μπορείτε να βγάλετε τον πείρο ασφάλειας προκειμένου να χρησιμοποιήστε τη λαβή για να καθαρίσετε τη χοάνη σε περίπτωση που έχει φραχτεί.

Ρύθμιση σάκου

Μπορεί να χρειαστεί να ρυθμίσετε τη διάταξη σάκου για να έχει ο σάκος σωστή λειτουργία και εμφάνιση. υπάρχει διάκενο που κυμαίνεται από 6mm (1/4 ίντσες) έως 9mm (3/8 ίντσες) μεταξύ του πάνω μέρους του σάκου και του προφυλακτήρα, ενώ η επιφάνεια του πάνω μέρους του σάκου πρέπει να είναι ισόπεδη με την άνω επιφάνεια του προφυλακτήρα. Για να ρυθμίσετε τη θέση σάκου:

Θα πρέπει να

Οριζόντια ρύθμιση

• Ξεσφίξτε λίγο τα παξιμάδια που ασφαλίζουν τους δεξιούς

και αριστερούς βραχίονες στήριξης οριζόντιας ρύθμισης σάκου. Ξεσφίξτε μόνο όσο χρειάζεται για να διατηρήσουν οι βραχίονες στήριξης τη θέση τους, αλλά αφήστε τους να μετακινούνται.

• Φέρτε τους βραχίονες στήριξης όση απόσταση, προς τα

μπροστά ή πίσω, επιθυμείτε να μετακινηθεί η διάταξη σάκου. Σφίξτε ξανά τα παξιμάδια.

Κάθετη ρύθμιση

• Ξεσφίξτε λίγο τα παξιμάδια που ασφαλίζουν τους

βραχίονες στήριξης κάθετης ρύθμισης. Ξεσφίξτε μόνο όσο χρειάζεται για να διατηρήσουν οι βραχίονες στήριξης τη θέση τους, αλλά αφήστε τους να μετακινούνται.

• Φέρτε τους βραχίονες στήριξης όση απόσταση, προς

τα πάνω ή κάτω, επιθυμείτε να μετακινηθεί η διάταξη σακούλας. Σφίξτε ξανά τα παξιμάδια.

• Τοποθετήστε ξανά τη διάταξη σάκου και βεβαιωθείτε ότι ο

σάκος προσαρμόζεται στον προφυλακτήρα. Αν χρειαστεί, επαναλάβετε τη διαδικασία έως ότου επιτύχετε τη σωστή εφαρμογή

• Αφού επιτευχθεί η σωστή τοποθέτηση, βγάλτε το σάκο από το τρακτέρ και τοποθετήστε το μάνταλο σάκου (4) στην πίσω πλάκα του τρακτέρ όπως απεικονίζεται. Σφίξτε καλά.

• Τοποθετήστε και χαμηλώστε προσεχτικά τον σάκο συλλογής για να ενεργοποιήστε το μάνταλο.

• Μετρήστε την απόσταση μεταξύ του σάκου και του μάνταλου όπως απεικονίζεται. Σε περίπτωση η απόσταση δεν είναι των 10 χιλιοστών – 16 χιλιοστών, βγάλτε με προσοχή τον σάκο και επαναλαμβάνετε την κάθετη ρύθμιση όπως απαιτείται.

10MM (7/16") - 16MM (5/8")

Για μετατροπή σε σάκο, συλλογή φύλλων ή εκβολή Βλέπετε την Ενότητα 5 του παρόντος εγχειριδίου.

Montering ax mulchplugg

• Ta bort låssprintenoch stiftet från handtaget.

• Sätt ihop handtag och mulchplugg. Førsäkra Er om att bokstaven A är på samma sida på båda detaljerna.

• Montera stift och låssprint. För installation de "avsnitt 5"

Montere og sette inn BioClip plugg.

• Fjern fjærholderen og pinnen fra håndtaket.

• Sett pluggen inn i håndtaket. Pass på at bokstaven “A” på både pluggen og håndtaket er på samme side og at begge kan sees ovenfra når delene ligger på bakken.

• Lås med tapp og låsesplint som følger med. Hvordan pluggen brukes, vises i Avsnitt 5.

Samling og montering af redskab til ﬁ ndeling af græs

• Tag fjederstift og låsepind ag håndtaget

• Indsæt håndtaget i redskabet. Bogstavet ”A” på redskabet og håndtaget skal sidde på samme side.

• Gør redskabet fast med stiften, og lås den med låsefjederen.

Ang. installation se kapitel 5, ”Ændring af

funktion”.

1. Hantag

2. Låssprint

3. Stift

4. Mulchplugg

1. Håndtak

2. Låsesplint

3. Tapp

4. Plugg

1. Håndtag

2. Låsefjeder

3. Stift

4. Prop

1. Kahva

2. Sokka

3. Puikko

4. Tulppa

1. Cabo

2. Mola retentora

3. Pino

4. Adaptador

1. Λαβή

2. Ελατήριο συγκράτησης

3. Πείρος

4. Τά π α

Bio Clip-lisälaite asennetaan ruohon ulosheittoohjaimeen biotoiminnon aikaansaamiseksi:

• Poista sokka ja puikko kahvasta.

• Kiinnitä kahva ja tulppa toisiinsa puikolla ja sokalla. Varmista, että kirjain A on molemmissa osissa samalla puolella.

• Katso kohta 5.

Instruções de montagem e instalação do adaptador da colhedora de forragem

• Remova a mola retentora e o pino do cabo.

• Introduza o adaptador no cabo. Certiﬁ que-se que a letra “A” em ambos, adaptador e cabo esteja no mesmo lado e que os mesmos possam ser vistos por cima quando estiver apoiado no chão.

• Prenda com o pino e a mola retentora fornecidos. Para a instalação consulte “Como transformar o Cortador de Grama” no Capítulo 5 deste manual.

Συναρμολόγηση και τοποθέτηση τάπας συλλογής φύλλων

• Βγάλτε το ελατήριο συγκράτησης και τον πείρο από τη

λαβή.

• Εισάγετε την τάπα στη λαβή. Βεβαιωθείτε ότι το γράμμα

«Α» τόσο στην τάπα όσο και στη λαβή βρίσκονται στην

ίδια πλευρά και ότι φαίνονται και οι δύο από το πάνω μέρος όταν βρίσκονται στο έδαφος.

• Ασφαλίστε με τον πείρο και το ελατήριο συγκράτησης που

παρέχονται. Για την εγκατάσταση, βλέπετε «Μετατροπή μηχανήματος κουρέματος γκαζόν» της ενότητας 5 του παρόντος εγχειριδίου.

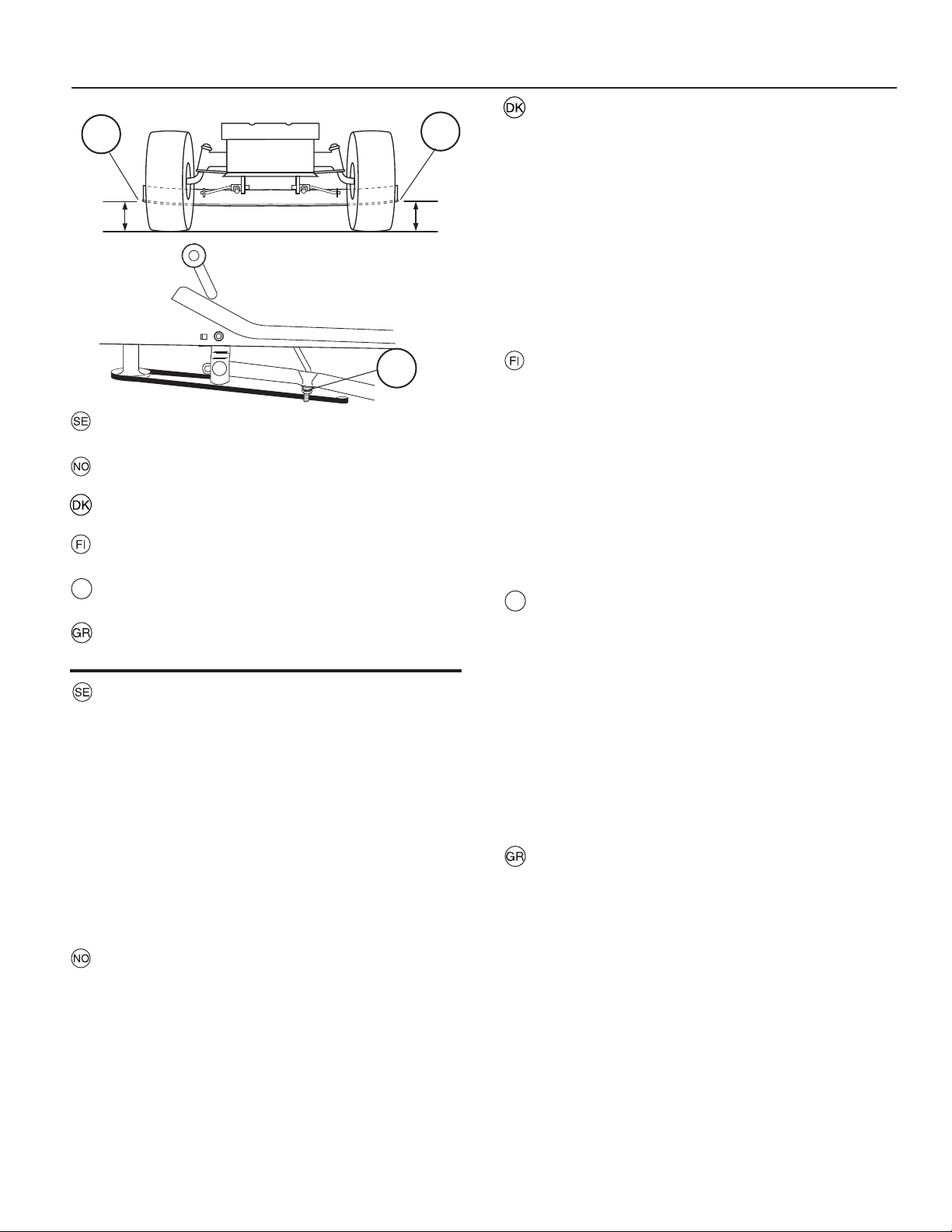

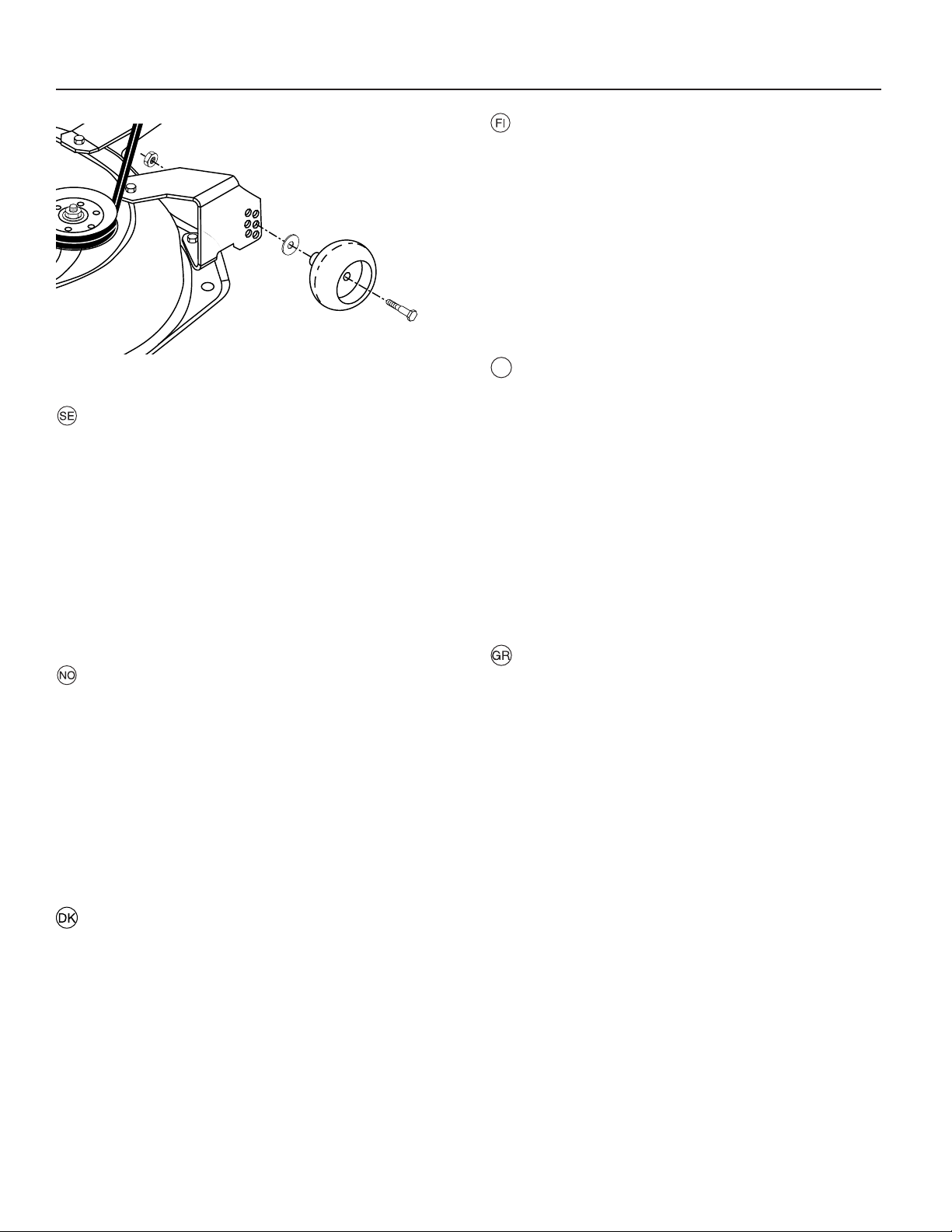

JUSTERA AVSTÅNDSHJUL

Avståndshjulen är rätt inställda när de är något ovanför marken när gräsklipparen står i önskad klipphöjd i driftläge. Avståndshjulen håller sedan däcket i rätt läge så att det inte går i marken under de ﬂ esta markförhållanden.

• Justera avståndshjulen med traktorn på ett jämnt underlag.

• Justera gräsklipparen till önskad klipphöjd.

• Med gräsklipparen på önskad höjd för klippläget ska avståndshjulen monteras så att de är något ovanför marken. Installera ett avståndshjul i lämpligt hål.

• Upprepa med det andra avståndshjulet på andra sidan. Installera i samma justeringshål.

TUKIPYÖRIEN SÄÄTÖ

Tukipyörät on oikein asennettu, kun ne ovat hieman irti maasta leikkuulaitteen ollessa halutussa leikkuukorkeudessa käyttöasennossa. Tukipyörät pitävät leikkuulaitteen oikeassa asennossa ja estävät maan kaapiutumisen useimmissa maastoissa.

• Tukipyörien säätö tulee tehdä traktorin ollessa tasaisella maalla vaakasuorassa.

• Säädä haluttu leikkuukorkeus.

• Kun leikkuri on halutussa leikkuukorkeudessa, tukipyörien tulee olla hieman irti maasta. Asenna tukipyörä sopivaan reikään.

• Asenna toisen puolen tukipörä samalle korkeudelle.

Para ajustar as rodas do calibrador

As rodas do calibrador estão devidamente ajustadas quan do elas estão ligeiramente acima do solo, quando o cortador está na altura de corte desejada na posição de operação. As rodas do calibrador mantêm então a cobertura na posição adequada para ajudar a evitar raspagem na maioria das condições de terreno.

• Ajuste as rodas do calibrador com o trator em superfície nivelada e plana.

• Ajuste o cortador para a altura de corte desejada.

• Com o cortador na altura desejada de posição de corte, as rodas do calibrador devem ser montadas de forma que estejam ligeiramente acima do solo. Instale a roda do calibrador no orifício apropriado.

• Repita para o lado oposto instalando a roda do calibrador no mesmo orifício de ajuste.

JUSTERE MÅLEHJUL

Målehjulene er riktig justert når de beﬁ nner seg like over bakken når klipperen er i ønsket klippehøyde i driftsstilling. Målehjulene holder bunnen i riktig stilling for å hindre for dyp klipping ved de ﬂ este typer terreng.

• Juster målehjulene når traktoren står på et ﬂ att sted.

• Juster klipperen til ønsket klippehøyde.

• Målehjulene skal monteres slik at de beﬁ nner seg like over bakken når klipperen er i ønsket klippehøyde. Installer målehjulet i riktig hull.

• Gjenta prosedyren på motsatt side. Installer målehjulet i samme justeringshull.

MONTERING AF AFSTANDSHJUL

Afstandshjulene skal sidde sådan, at de er lidt over, men ikke rører jorden, når klipperskjoldet er slået til i den slåhøjde man vil have, så bladene holdes fri af jorden ved ujævnheder i terrænet.

• Parkér traktoren på plan jævn grund.

• Stil klipperskjoldet til den ønskede slåhøjde.

• Afstandshjulet monteres nu i det passende hul på beslaget, hvor det er lidt over jorden.

• Det andet hjul skal sættes i det tilsvarende hul på den anden side.

ΡΥΘΜΙΣΗ ΤΡΟΧΩΝ ΜΕΤΡΗΤΗ

Οι τροχοί μετρητή είναι σωστά ρυθμισμένοι όταν βρίσκονται λίγο πάνω από το έδαφος όταν το μηχάνημα κουρέματος γκαζόν βρίσκεται στο επιθυμητό ύψος κοπής στη θέση λειτουργίας. Οι τροχοί μετρητή, σε αυτήν την περίπτωση, διατηρούν τη βάση στη σωστή θέση για να αποφεύγεται η μετακίνηση σε διάφορες συνθήκες εδάφους.

• Ρυθμίστε τους τροχούς μετρητή με το τρακτέρ σε οριζόντιο

επίπεδο.

• Ρυθμίστε το μηχάνημα κουρέματος γκαζόν στο επιθυμητό

ύψος κοπής.

• Ενώ το μηχάνημα κουρέματος γκαζόν βρίσκεται

στο επιθυμητό ύψος της θέσης κοπής, πρέπει να συναρμολογήσετε τους τροχούς μετρητή με τρόπο ώστε να είναι λίγο πάνω από το έδαφος. Τοποθετήστε τον τροχό μετρητή στην κατάλληλη οπή με τη βοήθεια του μπουλονιού με χιτώνιο, της ροδέλας 3/8 και του παξιμαδιού ασφάλισης 3/8-16. Σφίξτε καλά.

• Επαναλάβετε για την αντίθετη πλευρά, τοποθετώντας τον

τροχό μετρητή στην ίδια οπή ρύθμισης.

3. Funktionsbeskrivning. 3. Funksjonsbeskrivelse.

3. Funktionsbeskrivelse. 3. Toiminnan selostus.

3. Descrição Funcional. 3. Περιγραφή λειτουργιών.

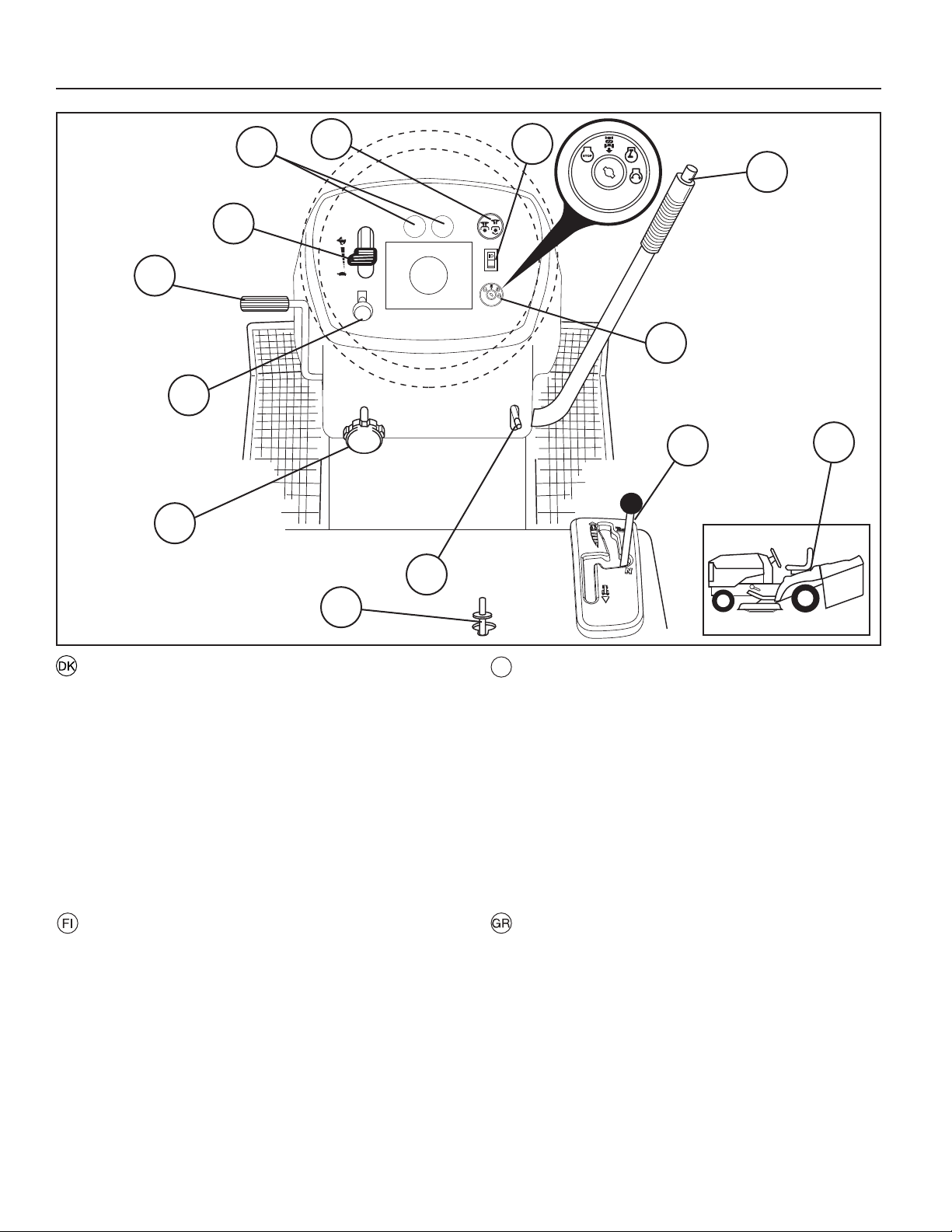

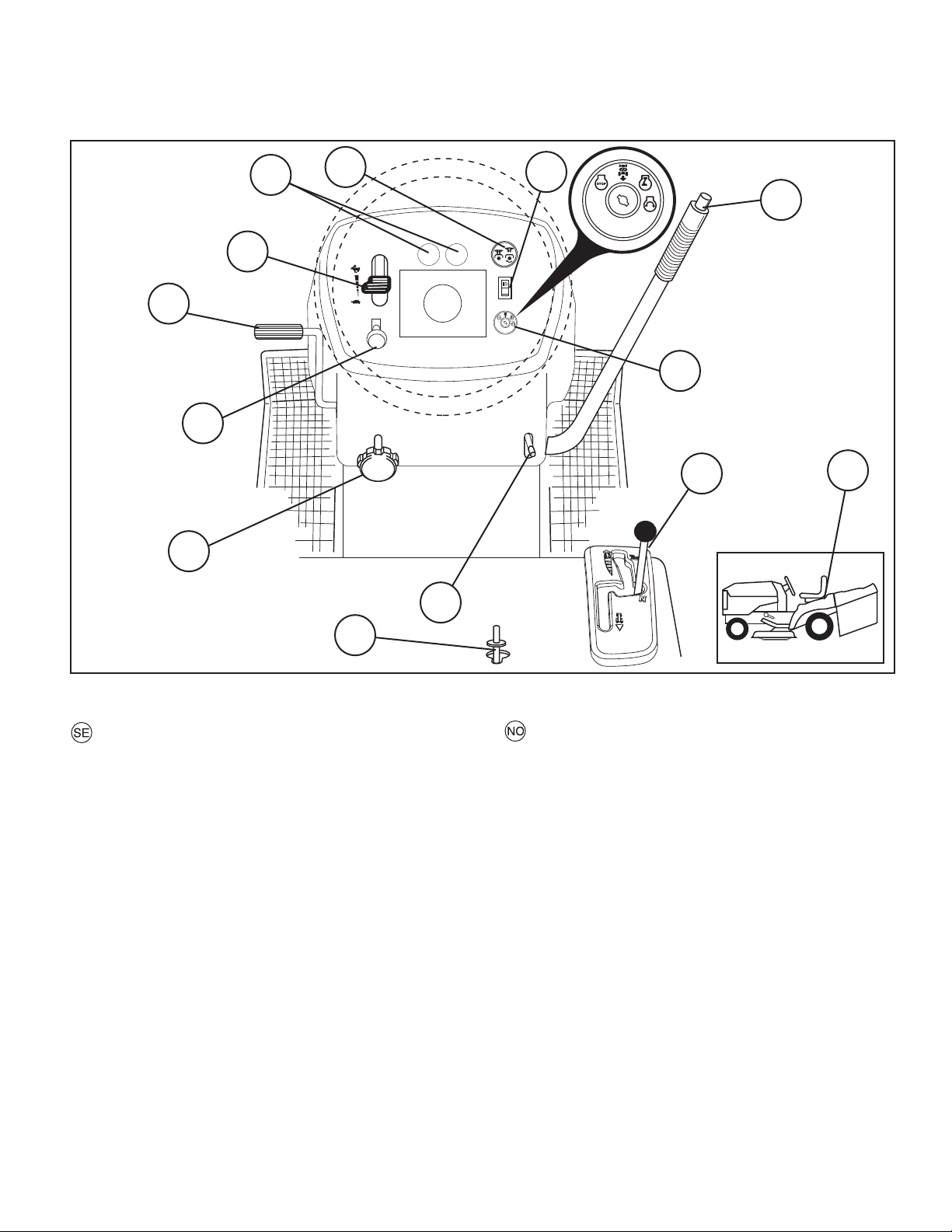

Reglagens placering

1. Belysningsströmbrytare

2. Gas- och chokereglage

3. Broms-och kopplingspedal

4. In-/urkoppling av drivning

5. In/urkoppling av klippaggregatet

6. Snabbhöjning/sänkning av klippaggregatet

7. Tändningslås

8. Parkeringsbroms

9. In- och urkoppling av frihjul

10. Inställning av klipphöjd

11. Chokereglage

15. Amperemeter/Tidur

17. Elektriskt TömningsvRed (Om Den Är Utrustad Med)

Plassering av instrumentene

1. Belysningsstrømbryter

2. Gass- og chokeregulering

3. Brems- og clutchpedal

4. Ind-/udkobling af fremdrift

5. Inn/utkobling av klippaggregatet

6. Rask heving/senking av klippaggregatet

7. Tenningslås

8. Parkeringsbrems

9. Inn- og utkobling av frihjul

10. Innstilling av klipphøyde

11. Chokeregulering

15. Ampèremeteret/Timemåler

17. Elektrisk Tømmebryter (Hvis Utstyrt)

Placering af betjeningsenhederne:

1. Lyskontakt tænd/sluk

2. Gashåndtag

3. Bremse– og koblingspedal

4. Inn-/utkobling av motorfremdrift

5. Ind/udkobling af klipperen

6. Hurtigt løft/sænk af klippeaggregatet

7. Tændingslås

8. Parkeringsbremse

9. Til- og frakobling af frihjul

10. Indstilling af klippehøjde

11. Choker

15. Amperemeter/Timetæller

17. Kontakt Til Elektrisk Tømning(Hvis De Medfølger)

Hallintalaitteiden sijainti

1. Valokytkin

2. Kaasuvipu

3. Jarru-/kytkinpoljin

4. Vedon päälle-/poiskytkentä

5. Leikkuulaitteen päälle-/poiskytkentä

6. Leikkuulaitteen nopea nosto/lasku

7. Virtalukko

8. Seisontajarru

9. Pyörien vapautus ja lukitus

10. Leikkuukorkeuden säätö

11. Kuristinvipu

15. Ampeerimittari/Tuntimittari

17. Ruohosäiliön Sähköisen Tyhjennyksen Kytkin (Mikäli Varustuksessa)

Posição dos controles

1. Interruptor das luzes

2. Acelerador

3. Pedal do freio e embreagem

4. Alavanca de controle de movimento

5. Acoplamento/desacoplamento da unidade de corte

6. Elevação/descida rápida da unidade de corte

7. Trava da ignição

8. Freio de mão

9. Alavanca de controle de roda livre

10. Adjuste de altura de corte

11. Afogador

15. Amperímetro/Contador De Horas

17. Interruptor De Descarga Eléctrica (Se Equipado)

Θέση χειριστηρίων

1. Διακόπτης προβολέων

2. Χειριστήριο μοχλού πεταλούδας

3. Πεντάλ φρένου και συμπλέκτη

4. Μοχλός ελέγχου κίνησης

5. Σύνδεση/αποσύνδεση μονάδας κοπής

6. Γρήγορη ανύψωση/χαμήλωμα μονάδας κοπής

7. Κλείδωμα μίζας

8. Φρένο στάθμευσης

9. Μοχλός ελέγχου ελεύθερης κίνησης τροχών

10. Ρύθμιση ύψους κοπής11. Χειριστήριο Τσοκ

15. Αμπερόμετρο/Ωρομετρητης

17. Διακόπτης Ηλεκτρικής Απόρριψης (Εαν Υπαρχει)

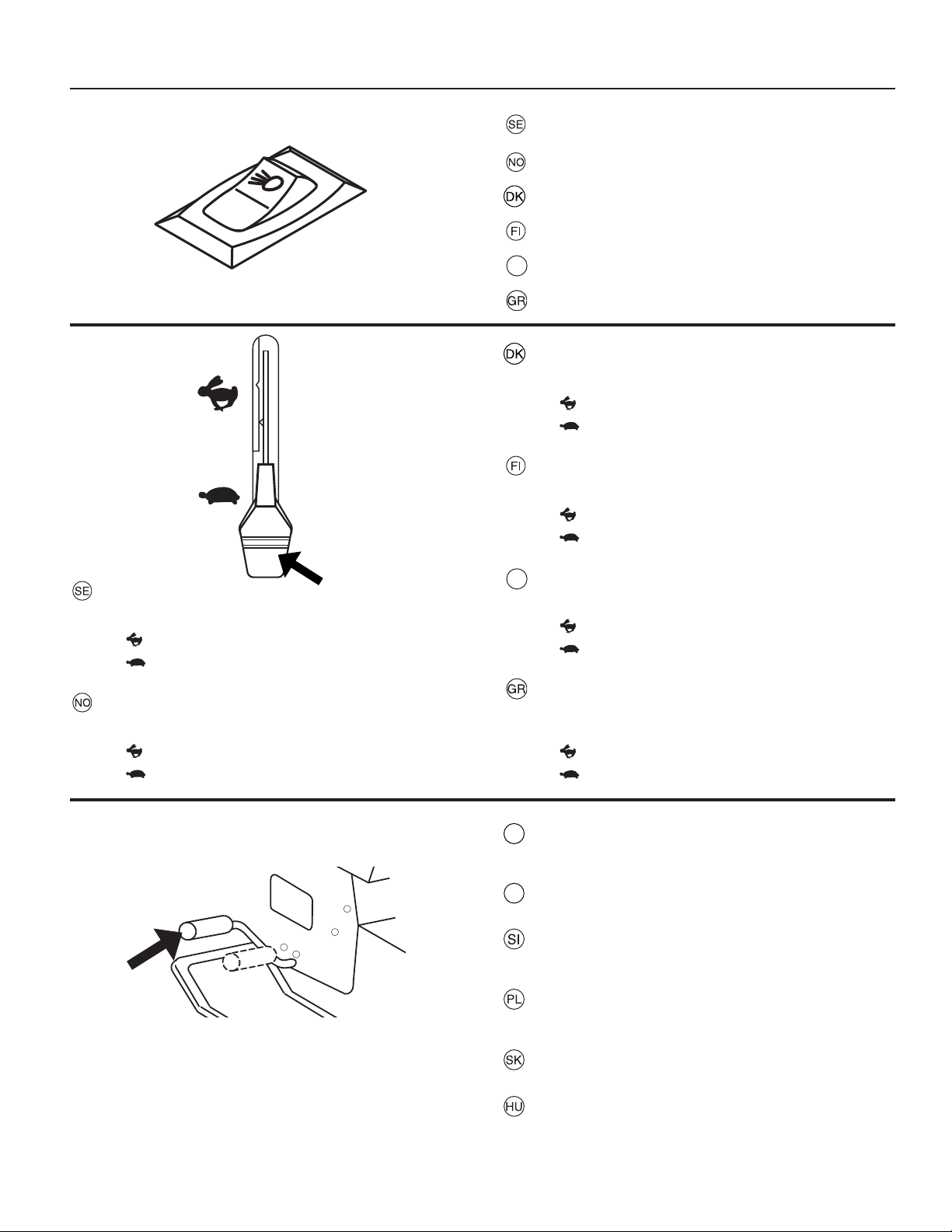

1. Belysningsströmbrytare

1. Belysningsstrømbryter

01347

01355

2. Gasreglage

Med gasreglaget regleras motorns varvtal och därmed även knivarnas rotationshastighet.

= Fullgasläge

= Tomgångsläge

2. Gassregulering

Med gassreguleringen reguleres motorens turtall og dermed også rotasjonshastigheten på knivene.

= Fullgasstilling

= Tomgangsstilling

1. Lyskontakt tænd/sluk

1. Valokytkin

1. Interruptor das luzes

1. Θέση διακόπτη προβολέων

2. Gashåndtag

Gashåndtaget regulerer motorens omdrejningstal og dermed også knivenes rotationshastighed.

= Fuldgas

= Tomgang

2. Kaasuvipu

Kaasulla säädetään moottorin ja samalla leikkuuterien pyörimisnopeutta.

= Suuri pyörimisnopeus

= Pieni pyörimisnopeus

2. Acelerador

O controle de aceleração regula os inversores do motor e, portanto, a velocidade de rotação das lâminas.

= Velocidade plena

= Velocidade de repouso

2. Χειριστήριο μοχλού πεταλούδας

Το χειριστήριο μοχλού πεταλούδας ρυθμίζει την αύξηση του αριθμού στροφών του κινητήρα και συνεπώς την ταχύτητα περιστροφής των λεπίδων.

= Τελική ταχύτητα

= Ταχύτητα σε ρελαντί

3. Koppling/bromspedal

Används för att frigöra kopplingen och bromsa traktorn och starta motorn.

3. Clutch-/bremsepedal

Brukes for å koble ut, bremse traktoren og for å starte motoren.

3 7 4

0135

3. Kobling-/bremsepedal

Bruges til udkobling og bremsning af traktoren og til at starte maskinen.

3. Kytkin/jarrupoljin

Käytetään traktorin kytkimenä ja jarruna sekä koneen käynnistämiseen.

3. Pedal da Embreagem/Freio

Usado para desembrear e frear o trator e dar a partida no motor.

3. Πεντάλ συμπλέκτη/φρένου

Χρησιμοποιείται για την αποσύμπλεξη και το φρενάρισμα του τρακτέρ και την εκκίνηση του κινητήρα.

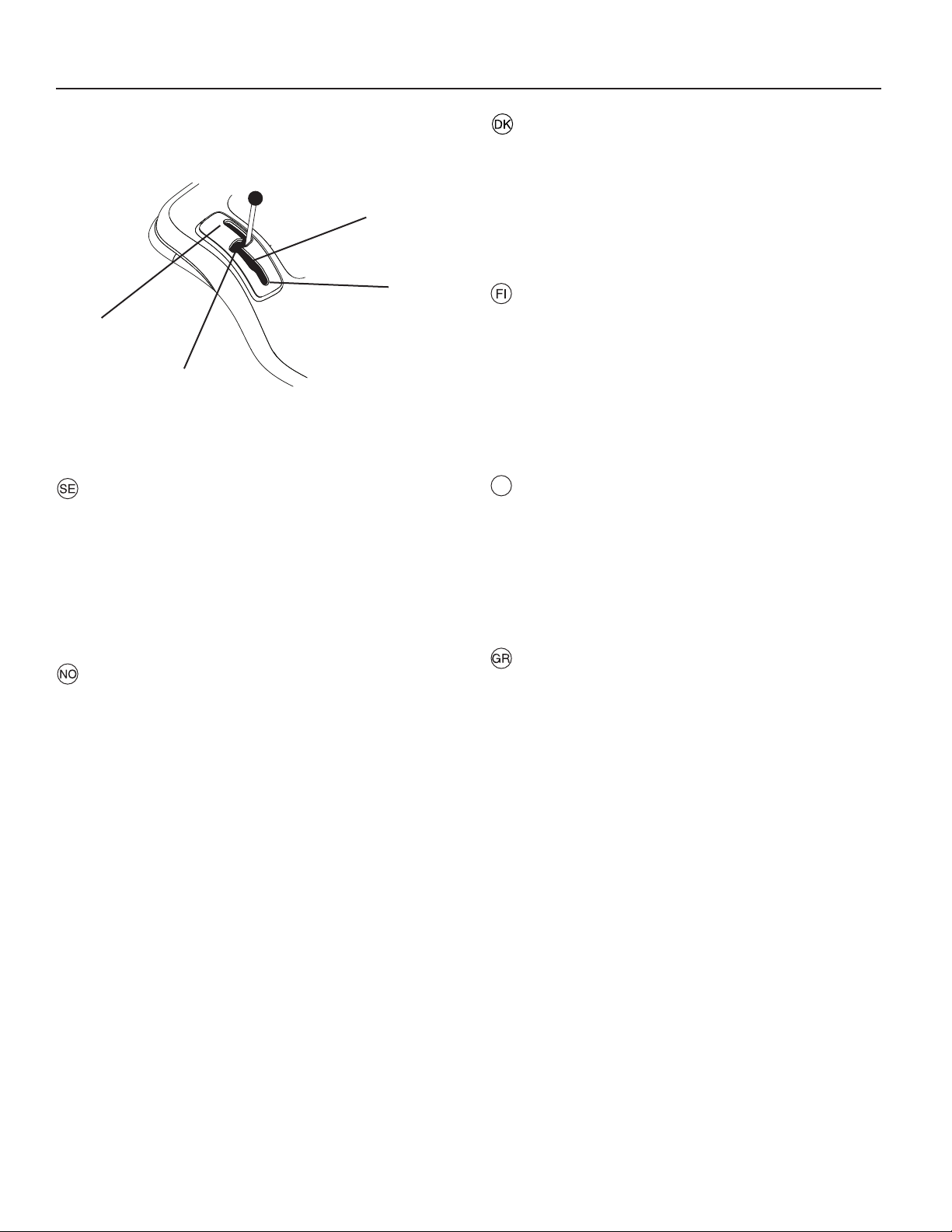

4. Inn-/utkobling av motorfremdrift

Spaken kan plasseres i ﬁ re ulike stillinger: N = Nøytralstilling (ingen motorfredrift) S = Langsom kjøring F = Rask kjøring R = Revers Spaken kan beveges trinnløst mellom S og F for å opp-nå

ønsket hastighet.

4. In-/urkoppling av drivning

Spaken kan placeras i fyra olika lägen: N = Neutralläge(ingendrivning) S = Långsam körning F = Snabb körning R = Backning Spaken kan röras steglöst mellan S och F för att få önskad

hastighet.

4. Ind-/udkobling af fremdrift

Omskifterstangen kann stilles i ﬁ re positioner: N = Neutral (ingen fremdrift) S = Langsom kørsel F = Hurtig kørsel R = Bak Stangen kan bevæges trinløst mellem S og F, hvorved

hastigheden øges.

4. Vedon päälle-/poiskytkentä

Vivulla on neljä asentoa: N = Vapaa-asento (ei vetoa) S = Hidas ajo F = Nopea ajo R = Peruutus Vipua voi siirtää portaattomasti välillä S – F ja nopeus

voidaan näin säätää halutuksi.

4. Alavanca de controle de movimento

Há quatro posições diferentes para esta alavanca: N = Ponto morto (sem tração) S = Devagar F = Rápido R = Ré A alavanca pode ser movida livremente entre S e F para obter

a velocidade necessária.

4. Μοχλός ελέγχου κίνησης

Υπάρχουν τέσσερις διαφορετικές θέσεις για αυτόν το μοχλό:

Ν = Νεκρά (καμία κίνηση)

S = Αργά F = Γρήγορα R = Όπισθεν

Μπορείτε να θέσετε το μοχλό απευθείας μεταξύ S και F για να εξασφαλίσετε την απαιτούμενη ταχύτητα.

5. Till- och frånkoppling av klippaggregate

5. Til- og frakobling av klippaggregatet

5. Til- og frakobling af knive

5. Leikkuulaitteen sähköinen päälle- ja poiskytkentä

5. Chave de engate do cortador

5. Διακόπτης μηχανισμού σύνδεσης εξαρτήματος.

6. Hurtigt løft/sænk af klippeaggregatet

Stangen trækkes bagud for hurtigt løft af klippeaggregatet. Funktionen anvendes fx, når man kører henover ujævnheder i græsplænen. Under transport skal klippeaggregatet stå i højeste position. Træk stangen bagud, indtil den låses. Sænkning af klippeaggregatet: (1) Træk håndtaget bagud, (2) tryk knappen ind, og (3) før håndtaget fremad.

6. Snabb höjning/sänkning av klippaggregatet

Drag spaken bakåt för att snabbt höja klippaggregatet vid passage över ojämnheter i gräsmattan etc. Vid transport skall klippaggregatet vara i högsta läget. Drag spaken bakåt tills den låses. För att sänka aggregatet: Drag spaken bakåt (1). Tryck in knappen (2) och för därefter spaken framåt (3).

6. Rask heving/senking av klippaggregatet

Dra spaken bakover for å heve klippaggregatet raskt ved passering over ujevnheter i gressmatten etc. Ved transport skal klippaggregatet stå i høyeste stilling. Dra spaken bakover til den låses. For å senke aggregatet: Dra spaken bakover (1). Trykk inn knappen (2) og før deretter spaken fremover (3).

6. Leikkuulaitteen nosto/lasku

Leikkuulaitteen voi nostaa vetämällä vipua taaksepäin ajettaessa nurmikon epätasaisuuksien, yms. yli. Siirtoajossa pitää leikkuulaite olla nostettuna ylös. Vedä vipu niin taakse, että se lukkiutuu. Leikkuulaitteen laskeminen: Vedä vipua taaksepäin (1). Paina nappia (2) ja työnnä sen jälkeen vipua eteenpäin (3).

6. Elevação/descida rápida da unidade de corte

Puxe a alavanca para trás para levantar rapidamente a unidade de corte ao passar por trechos irregulares no gramado, etc. Durante o transporte, a unidade de corte deve estar na posição mais alta. Puxe a alavanca para trás até travar. Para baixar a unidade: Puxe a alavanca para trás (1); empurre o botão (2) e então desloque a alavanca para frente (3).

6. Γρήγορη ανύψωση/χαμήλωμα μονάδας κοπής

Τραβήξτε το μοχλό προς τα πίσω για να σηκώσετε γρήγορα τη μονάδα κοπής όταν συναντάτε ανωμαλίες στο γκαζόν, κτλ. Κατά την μεταφορά, η μονάδα κοπής πρέπει να βρίσκεται στην πιο υπερυψωμένη θέση της. Τραβήξτε το μοχλό προς τα πίσω μέχρι να κλειδώσει. Για να χαμηλώσετε τη μονάδα: Τραβήξτε το μοχλό προς τα πίσω (1). Πιέστε προς τα μέσα το κουμπί (2) και μετά φέρτε το μοχλό προς τα εμπρός (3).

OFF ROS ON ON START

7. Tändninglås

Det finns fyra olika lägen för tändningsnyckeln:

OFF All elektrisk ström bruten ROS ON System för backning (ROS) - anslutet ON Elströmmen inkopplad START Startmotorn inkopplad System för backning (ROS) – Tillåter användning av gräsklip-

pare eller annat motordrivet tillbehör under backning (se avsnitt 5 – ”Körning”)

VARNING!

Låt aldrig nyckeln sitta kvar i tändningslåset då maskinen lämnas utan uppsikt.

7. Tenningslås

Det er ﬁ re forskjellige posisjoner for tenningsnøkkelen:

OFF All elektrisk strøm er brutt ROS ON ON Elstrømmen er innkoblet START Startmotoren er innkoblet

Systemet for Reversert Bruk (ROS) Tillater bruk i revers av

klipper-dekket og annet tilkoblet utstyr som drives (Se avsnitt 5 - “Kjøring”)

Systemet for Reversert Bruk (ROS) tilkoblet

ADVARSEL!

La aldri nøkkelen stå i tenningslåsen når maskinen forlates uten tilsyn.

7. Tændingslås

Der er fire forskellige positioner for tændingsnøglen:

OFF Det elektriske system er koblet fra. ROS ON ON Tændingen er til, og lyset er slukket. START Startmotoren er koblet til.

Bakmanøvresystemet (ROS) – giver mulighed for at manøvrere

maskindækket eller andet motordrevet udstyr samtidig med at motoren står i bak (se afsnit 5 – “Kørsel”)

Bakmanøvresystem (ROS) - er tilsluttet

ADVARSEL!

Nøglen må aldrig efterlades i tændingslåsen, når maskinen står uden opsyn.

7. Virtalukko

Virta-avaimella on neljä eri asentoa: OFF Virta pois päältä ROS ON ON Virta päällä START Käynnistys kytketty

Suunnanvaihto systeemi (ROS) – Mahdollistaa niittokoneen tai muun moottorilla toimivan varusteen toiminnan päinvastaisessa suunnassa (Katso osa 5 - ”Ajo”)

Suunnanvaihto systeemi (ROS) päällä

VAARA!

Alä koskaan jätä virta-avainta lukkoon, kun kone jää ilman valvontaa.

7. Trava de ignição

Há quatro posições diferentes para a chave de ignição.

OFF Corrente elétrica cortada ROS ON Sistema de Operação Reversa (ROS) ligada ON Corrente elétrica ligada START Motor de arranque acionado

Sistema de Operação Reversa (ROS) – Permite operar com a plataforma do cortador de grama ou outro acessório com motor enquanto no reverso (Ver o capítulo 5 - “Condução”)

CUIDADO!

Nunca deixe a chave na trave de ignição ao abandonar a máquina.

7. Κλείδωμα μίζας

Υπάρχουν τέσσερις διαφορετικές θέσεις για το κλειδί μίζας: OFF (Ανενεργό) Ηλεκτρικό ρεύμα αποσυνδεδεμένο.

ROS ON

ON (Ενεργό) Ηλεκτρικό ρεύμα συνδεδεμένο. START (Εκκίνηση) Μοτέρ εκκίνησης συνδεδεμένο.

Σύστημα λειτουργίας με όπισθεν (ROS) - Επιτρέπει τη λειτουργία του μηχανήματος κουρέματος γκαζόν ή άλλου ηλεκτρικού εξαρτήματος όταν το μηχάνημα βρίσκεται στην όπισθεν (Βλ. ενότητα 5 - “Οδήγηση”)

Συνδεδεμένο σύστημα λειτουργίας με όπισθεν (ROS)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην αφήνετε ποτέ το κλειδί στη μίζα όταν το μηχάνημα είναι ανεπιτήρητο.

02051

358

01352

8. Parkeringsbroms

Koppla in parkeringsbromsen på följande sätt:

1. Tryck ner bromspedalen i bottenläge.

2. För parkeringsbromsspaken uppåt och håll den kvar i detta läge.

3. Släpp bromspedalen.

För att frigöra parkeringsbromsen krävs bara att bromspedalen trycks ner.

8. Parkeringsbrems

Parkeringsbremsen aktiveres på følgende måde:

1. Bremsepedalen trykkes ned i bundposition.

2. Parkeringsbremse-håndtaget bevæges opad og holdes i denne position.

3. Bremsepedalen slippes.

Parkeringsbremsen frigøres igen ved at træde på bremsepedalen.

8. Parkeringsbremse

Parkeringsbremsen aktiveres på følgende måde:

1. Tryk bremsepedalen helt ned.

2. Træk parkeringsbremsens håndtag opad, og hold det i denne position.

3. Slip bremsepedalen.

Parkeringsbremsen frigøres igen ved at træde på bremsepedalen.

8. Seisontajarru

Seisontajarru kytketään päälle seuraavasti:

1. Paina jarrupoljin pohjaan.

2. Vedä seisontajarrun vipu ylös ja pidä se tässä asennossa.

3. Vapauta jarrupoljin.

Seisontajarrun vapauttamiseksi tarvitsee vain painaa jarrupoljinta.

8. Freio de mão

Acione o freio de mão da seguinte maneira:

1. Pressione o pedal do freio até a posição mais baixa.

2. Desloque a alavanca do freio de mão para cima e segure-a nessa posição.

3. Solte o pedal do freio.

Para soltar o freio de mão, basta pressionar o pedal do freio.

8. Φρένο στάθμευσης

Ενεργοποιήσετε το φρένο στάθμευσης με τον ακόλουθο τρόπο:

1. Πιέστε το πεντάλ φρένου στην κάτω θέση.

2. Φέρτε το μοχλό φρένου στάθμευσης προς τα πάνω και κρατήστε το σε αυτήν τη θέση.

3. Αφήστε το πεντάλ φρένου.

Για να απελευθερώσετε το φρένο στάθμευσης αρκεί να πατήσετε το πεντάλ φρένου.

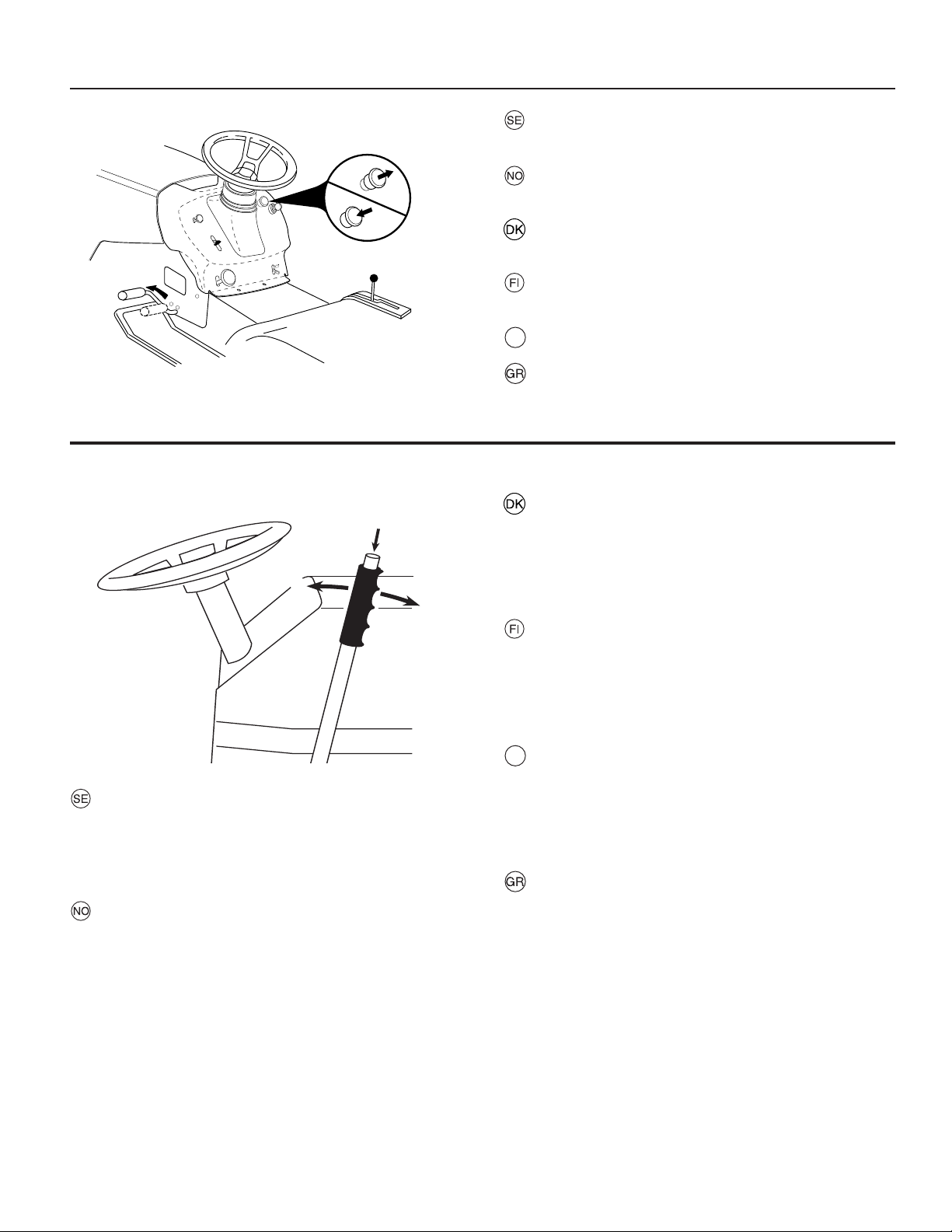

9. Til- og frakobling af frihjul

Når du vil trække eller ﬂ ytte slåmaskinen uden at slå motoren til, skal frihjulshåndtaget trækkes ud og fastlåses i frihjulsstillingen med hårnålsfjederen.

9. Pyörien vapautus ja lukitus

Kun traktoria hinataan tai siirretään ilman moottorin apua, täytyy vapaakiertoventtiilin vivun olla vedettynä ulos, jolloin pyörät pyörivät vapaasti.

9. Alavanca de controle de roda livre

9. In- och urkoppling av frihjul

Om traktorn ska bogseras eller ﬂ yttas utan hjälp av motorn

Para rebocar ou mover o trator sem o auxílio do motor, a alavanca de controle de roda livre deve ser puxada e travada na posição com uma mola de ﬁ xação.

måste frihjulsreglaget dras ut och låsas i läge med sprinten.

9. Μοχλός ελέγχου ελεύθερης κίνησης τροχών

9. Inn- og utkobling av frihjul

For å kunne taue eller ﬂ ytte traktoren uten å bruke motoren, må betjeningsmekanismen for fristyring trekkes ut og låses på plass med fjærlåsepinnen.

Για να ρυμουλκήσετε ή να μετακινήσετε το τρακτέρ χωρίς τη βοήθεια του κινητήρα, πρέπει να τραβήξετε προς τα έξω τη λαβή ελέγχου ελεύθερης κίνησης τροχών και να την ασφαλίσετε στη θέση αυτή.

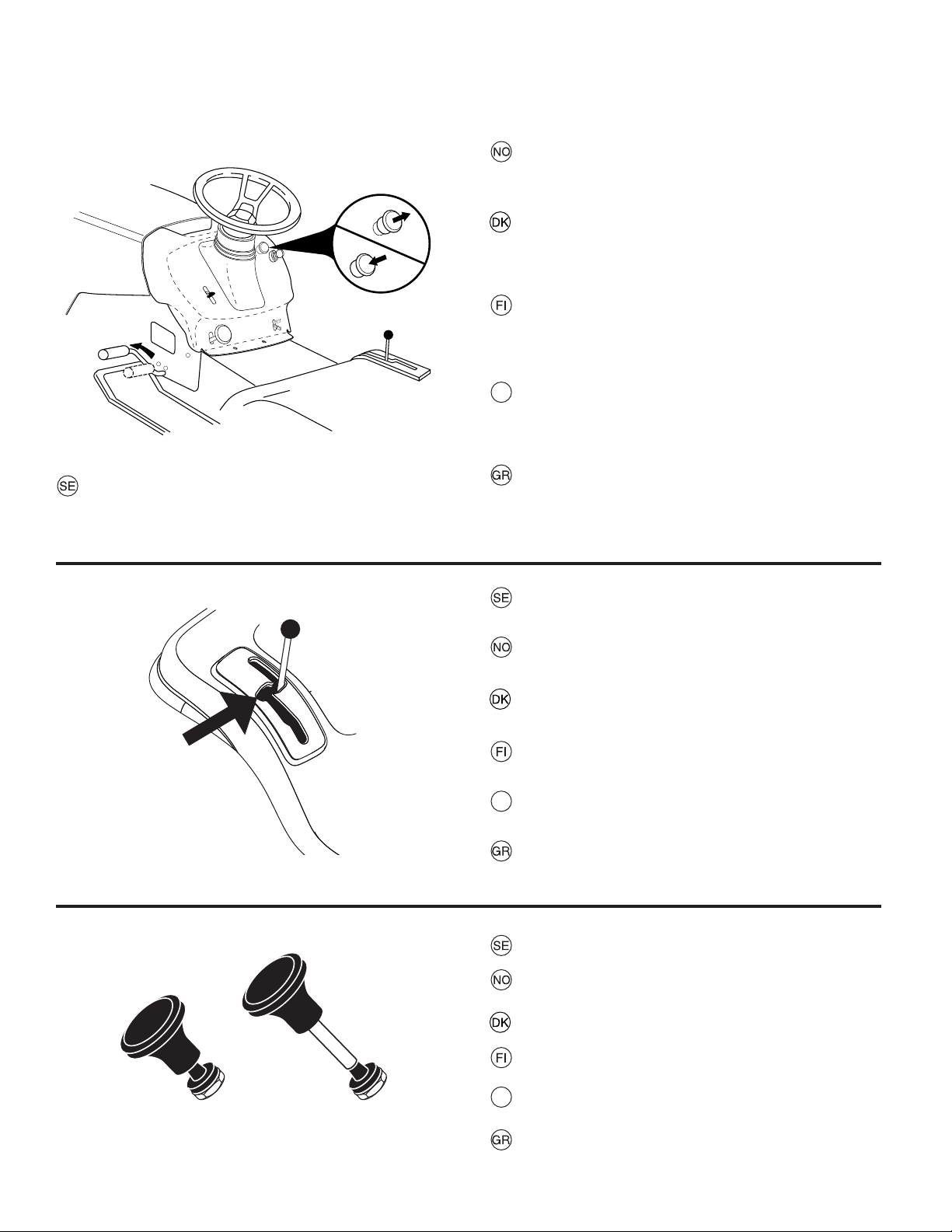

10. Inställning av klipphöjd

Med hjälp av ratten ställs den önskade klipphöjden in. Vrids den medurs ökas klipphöjden. Ratten kan vridas lättare om spaken för snabb höjning/sänkning av klippaggregatet samtidigt dras bakåt.

10. Innstilling av klipphøyde

Ved hjelp av rattene innstiller man ønsket klipphøyde. Klipphøyden øker når rattet vris med klokken. Rattene kan vris lettere hvis spaken for raskt heving/senking av klippaggregatet samtidig dras bakover.

10. Indstilling af klippehøjde

Med håndhjulet indstilles den ønskede klippehøjde. Drejning med uret betyder større klippehøjde. Håndhjulet drejes lettere, hvis omskiftestangen for hurtig loft/sænk af klipperen samtidigt trækkes bagud.

10. Leikkuukorkeuden säätö

Haluttu leikkuukorkeus asetetaan säätöpyörällä. Kun pyörää käännetään myötäpäivään, leikkuukorkeus kasvaa. Pyörää on kevyempi kääntää, jos leikkuulaiteen nosto-/laskuvipua vedetään samanaikaisesti taaksepäin.

10. Ajuste da altura de corte

Ajusta-se a altura de corte necessária com o auxílio da roda. Aumenta-se altura de corte quando girada no sentido horário. É mais fácil girar a roda quando se puxa para baixo a alavanca para elevar/baixar a unidade de corte ao mesmo tempo.

10. Ρύθμιση ύψους κοπής

Μπορείτε να ρυθμίσετε το απαιτούμενο ύψος κοπής με τη βοήθεια του αντίστοιχου τροχίσκου. Το ύψος κοπής αυξάνεται όταν στρέψετε τον τροχίσκο δεξιόστροφα. Είναι πιο εύκολο να στέψετε τον τροχίσκο αν ταυτόχρονα τραβήξτε προς τα πίσω το μοχλό ανύψωσης/ χαμηλώματος μονάδας κοπής.

11. Chokereglage

Vid kall motor skall chokereglaget dras ut innan startförsök görs. När motorn startat och går jämnt skall chokereglaget skjutas in.

11. Chokeregulering

Når motoren er kald skal chokeregulatoren trekkes ut før startforsøk gjøres. Når motoren har startet og går jevnt skal chokeregulatoren skyves inn.

AMPS

11. Choker

Er motoren kold, skal chokeren trækkes ud inden start. Når motoren er startet og går jævn, skubbes chokeren ind.

11. Kuristinvipu

Moottorin ollessa kylmä pitää kuristinvipu vetää ulos ennen käynnistämistä. Kun moottori on käynnistynyt ja käy tasaisesti, pitää kuristinvipu työntää sisään.

11. Afogador

Quando o motor está frio, o afogador deve ser puxado antes de dar a partida. Quando o motor der partida e estiver funcionando normalmente, empurre o afogador para dentro.

11. Χειριστήριο τσοκ

Όταν ο κινητήρας είναι κρύος, να τραβάτε το τσοκ προς τα έξω πριν θέσετε το μηχάνημα σε λειτουργία. Όταν γίνει εκκίνηση του κινητήρα και ο κινητήρας λειτουργεί ομαλά, πατήστε προς τα μέσα το τσοκ.

15. AMPEREMETER/TIDUR

15. AMPÈREMETERET/TIMEMÅLER

15. AMPEREMETER/TIMETÆLLER

15. AMPEERIMITTARI/TUNTIMITTARI

15. AMPERÍMETRO/CONTADOR DE HORAS

15. ΑΜΠΕΡΌΜΕΤΡΟ/ΩΡΟΜΕΤΡΗΤΗΣ

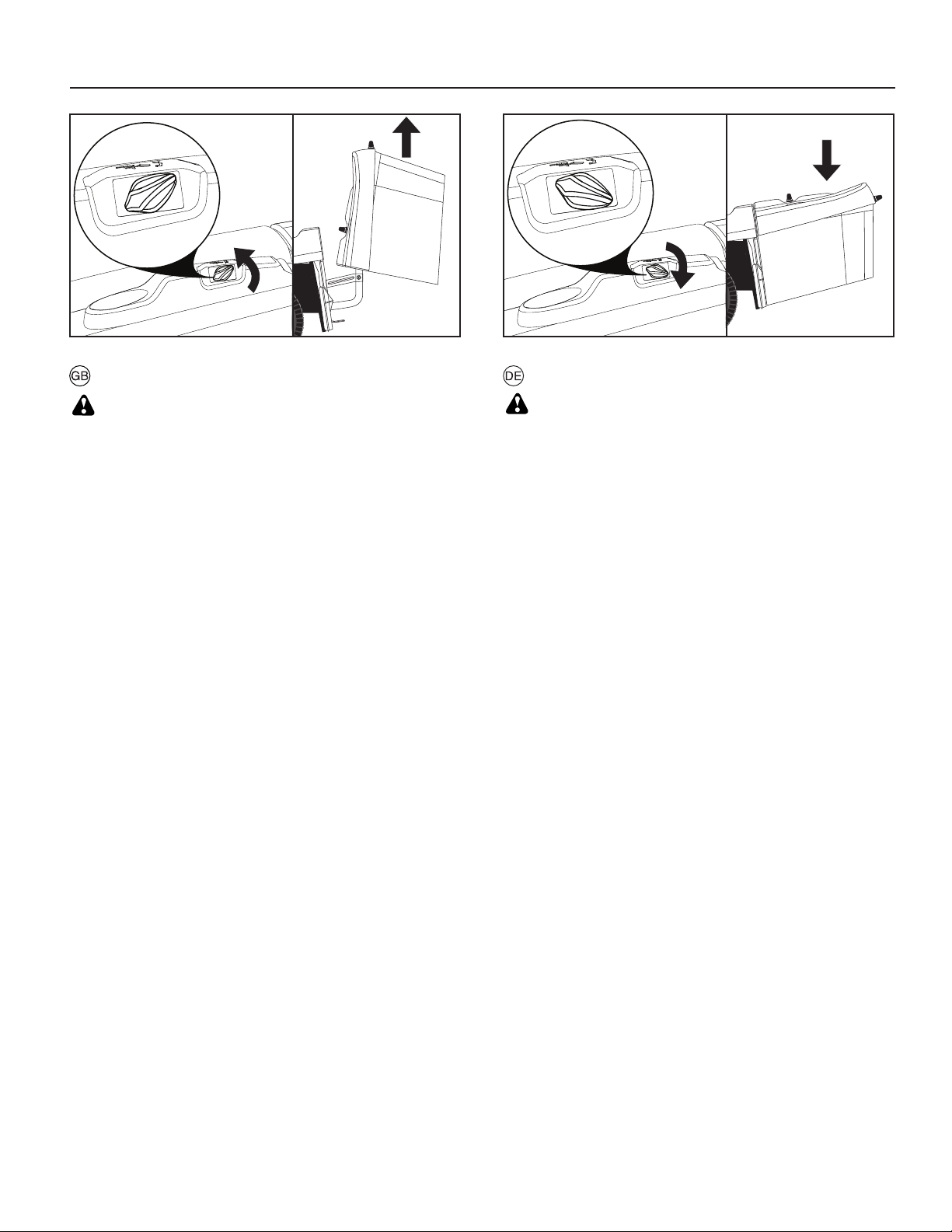

17. Kontakt til elektrisk tømning(Hvis de medfølger)

Traktoren er forsynet med elektrisk tømmesystem.

ADVARSEL: Hold ﬁ ngre og ting væk fra græssamleren, når den er i brug.

• Løft græssamleren ved at dreje kontakten til elektrisk tømning mod uret.

• Sænk græssamleren ved at dreje kontakten til elektrisk tømning med uret.

BEMÆRK: Tændingskontakten skal stå på “ON”, for at græssamleren kan tømme.

17. Ruohosäiliön sähköisen tyhjennyksen kytkin

(Mikäli varustuksessa)

Traktorissa on ruohosäiliön sähköinen tyhjennysjärjestelmä.

VAROITUS: Pidä sormet ja vierasesineet poissa ruohosäiliön ulottuvilta toiminnan aikana.

• Nosta ruohosäiliötä kiertämällä tyhjennyskytkintä vastapäivään.

• Laske ruohosäiliötä kiertämällä tyhjennyskytkintä myötäpäivään.

HUOM! Virtakytkimen on oltava asennossa ON, jotta ruohosäiliö voidaan tyhjentää.

17. Elektriskt tömningsvred (Om den är utrustad med)

Din traktor har ett elektriskt tömningssystem

VARNING: Håll ﬁ ngrar och föremål borta från påsen under användning.

• För att lyfta påsen, vrid den elektriska tömningskontakten moturs.

• För att sänka påsen, vrid den elektriska tömningskontakten medurs.

OBS: Tändningsvredet skall stå i läge ”PÅ” för att tömma påsen.

17. Elektrisk tømmebryter (Hvis utstyrt)

Traktoren er utstyrt med et elektrisk tømmesystem.

ADVARSEL: Hold ﬁ ngre og objekter i god avstand fra oppsamlerbeholderen under drift.

• For å løfte oppsamlerbeholderen dreier du den elektriske tømmebryteren mot urviserne.

• For å senke oppsamlerbeholderen dreier du den elektriske tømmebryteren med urviserne.

MERK: Tenningsbryteren må være i stillingen ”PÅ” for at oppsamlerbeholderen kan tømme.

17. Interruptor de descarga eléctrica (Se equipado)

O seu tractor está equipado com um sistema de descarga eléctrico.

AVISO: Mantenha os dedos e objectos afastados do ensacador durante o funcionamento.

• Para elevar o ensacador, rode o interruptor de descarga eléctrica para a esquerda.

NOTA: O interruptor da ignição tem de estar na posição “ON” para que o ensacador descarregue.

17. Διακόπτης ηλεκτρικής απόρριψης ( Εαν υπαρχει)

Το τρακτέρ σας είναι εξοπλισμένο με ένα ηλεκτρικό σύστημα απόρριψης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κρατήστε τα δάκτυλα και τυχόν αντικείμενα μακριά από το σάκο κατά τη διάρκεια της λειτουργίας.

• Για να ανυψώσετε το σάκο, περιστρέψτε το διακόπτη ηλεκτρικής απόρριψης προς τα αριστερά.

• Για να χαμηλώσετε το σάκο, περιστρέψτε το διακόπτη ηλεκτρικής απόρριψης προς τα δεξιά.

ΣΗΜΕΙΩΣΗ: Ο διακόπτης της μίζας θα πρέπει να βρίσκεται στη θέση “ON” για να γίνει απόρριψη του σάκου.

4. Åtgärder före start. 4. Startforberedelser.

4. Forholdsregler før starten. 4. Toimenpiteet ennen käynnistystä.

4. Antes de dar partida. 4. Πριν από την εκκίνηση.

Tankning

Locket till bensintanken blir åtkomligt efter att motor-huven fällts framåt. Motorn skall köras på ren, 87-oktanig bensin (ej oljeblan-dad) blyad eller blyfri.

VARNING!

Bensinen är mycket brandfarlig. Iaktta försiktighet och tanka utomhus. Rök inte vid tankning och fyll inte bensin när motorn är varm. Överfyll inte tanken eftersom bensinen kan expandera och ﬂ öda över. Se till att tanklocket är ordentligt åtdraget efter tankning. Förvara bränslet på en sval plats i behållare som är avsedd för motorbränsle. Kontrollera bensintank och ledningar.

Tanking

Lokket på bensintanken blir tilgjengelig når motordekslet felles fremover. Motoren skal kjøres på ren 87-oktan bensin (ikke oljeblandet), blyfri eller blyholdig.

ADVARSEL!

Bensin er svært brannfarlig. Iaktta forsiktighet, og fyll opp tanken utendors. Røyk ikke ved tanking og fyll ikke på bensin mens motoren er varm. Overfyll ikke tanken. Bensinen kan ekspandere og ﬂ omme over. Påse at tanklokket er skikkelig tilskrudd etter tanking. Oppbevar drivstoffet på et svalt sted i beholdere som er godkjent for motordrivstoff. Kontroller bensintank og ledninger.

Tankkaus

Bensiinisäiliön korkkiin päästään käsiksi nostamalla traktorin kuomu ylös. Moottorissa pitää käyttää pelkkää (ei öljysekoitteista) 87 oktaanista bensiiniää.

VAARA!

Bensiini on erittäin herkästi syttyvää. Noudata varovaisuutta ja tankkaa ulkona. Älä tupakoi tankkauksen aikana, äläkä lisää bensiiniä kun moottori on lämmin. Älä täytä säiliötä liian täyteen, koska bensiini voi laajeta ja vuotaa yli. Varmista, että säiliön korkki on kunnolla kiinni tank-kauksen jälkeen. Säilytä polttoainetta viileässä paikassa ja säiliössä, joka on tarkoitettu bensiinille. Tarkista bensiinisäiliö ja polttoaineletku.

Abastecimento

Usar gasolina pura (sem mistura com óleo), sem chumbo. O nível não deve ultrapassar a borda inferior do orifício de abastecimento. Não encha além do nível máximo.

CUIDADO!

Gasolina é altamente inﬂ amável. Proceda com cuidado e abasteça sempre ao ar livre. Não fume ao abastecer e não ponha gasolina quando o motor estiver quente. Não encha o tanque demais pois a gasolina pode expandir e transbordar. Certiﬁ que-se de que a tampa da gasolina está bem apertada depois de abastecer. Guarde a gasolina em lugar fresco, em frasco apropriado para combustível de motor. Veriﬁ que o tanque de gasolina e os tubos.

Brændstofpåfyldning

Dækslet til benzintanken bliver tilgængeligt, når motorhjelmen vippes fremad. Motoren skal køre på ren 87 oktan benzin (ikke olieblan det), blyet eller blyfrit.

ADVARSEL!

Benzin er meget brandfarlig. Pas på under påfyldning og tank kun under fri himmel. Der må ikke ryges under tankningen og benzin må ikke påfyldes, når motoren er varm. Tanken må ikke overfyldes, da benzin kan udvide sig og derved ﬂ yde over. Tankdækslet skal skrues godt fast efter brændstofpåfyldning. Benzinen opbevares et køligt sted i beholdere, der er godkendt til opbevaring af motorbrændstof. Benzintank og brændstoﬂ edningerne kontrolleres jævnligt.

Ανεφοδιασμός

Ο κινητήρας θα πρέπει να λειτουργεί με καθαρή ( όχι αναμιγμένη με λάδι) αμόλυβδη βενζίνη. Μη γεμίζετε πέρα από το κάτω άκρο της οπής πλήρωσης. Μη γεμίζετε περισσότερο από τη μέγιστη στάθμη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η βενζίνη είναι εξαιρετικά εύφλεκτη. Να εργάζεστε με προσοχή και να κάνετε ανεφοδιασμό με βενζίνη σε εξωτερικούς χώρους.

καπνίζετε όταν κάνετε ανεφοδιασμό με βενζίνη και

Μην μην εκτελείτε ανεφοδιασμό όταν ο κινητήρας είναι ζεστός. Μην γεμίζετε υπερβολικά το ρεζερβουάρ επειδή η βενζίνη μπορεί να διασταλεί και να υπερχειλίσει. Βεβαιωθείτε να κλείσετε την τάπα βενζίνης καλά και με ασφάλεια μετά από τον ανεφοδιασμό. Αποθηκεύετε τη βενζίνη σε δροσερό μέρος σε δοχείο κατάλληλο για καύσιμο κινητήρων. Ελέγξτε το ρεζερβουάρ βενζίνης και τις σωληνώσεις.

Oljenivå

Det kombinerade oljepåfyllningslocket och mätstickan blir åtkomligt efter att motorhuven fällts framåt. Oljenivån i motorn skall kontrolleras före varje körning. Se till att klipparen står horisontellt. Skruva bort oljemät-stickan och torka den ren. Montera mätstickan åter. Skruva fast. Ta bort den igen och avläs oljenivån.

Olieniveau

Den kombinerede oliepåfyldningsstuds og målepind bliver tilgængelig, når motorhjelmen vippes fremad. Olieniveauet i motoren kontrolleres før hver motorstart. Maskinen skal stå vandret. Oliemålepinden skrues ud og tørres af. Målepinden føres ned igen og skrues fast. Herefter tages den op igen og olieniveauet aﬂ æses.

Oljenivå

Kombinert oljepåfyllingslokk og målepinne er tilgjengelig når motordekslet felles fremover. Oljenivået i motoren skal kontrolleres får hver kjøring. Påse at klipperen står horisontalt. Skru av oljemålepin-nen og tork den ren. Monter målepinnen igjen. Skru fast. Ta den av igjen og avles oljenivået.

ADD FULL

Oljenivån skall ligga mellan de båda markeringarna på stickan. Om så inte är fallet skall motorolja SAE 30 fyllas till ”FULL”-markeringen. Vintertid (under fryspunkten) skall motorolja SAE 5W-30 använ-das.

Olieniveauet skal ligge mellem de to markeringer på pinden. Er det ikke tilfældet, skal der efterfyldes motor-olie SAE 30 indtil ”FULL”-mærket. Om vinteren (temperatur under frysepunktet) skal der bruges motorolie SAE 5W-30.

CAUTION - DO

01341

Öljymäärä

Yhdistettyyn öljyntäyttöaukon korkkiin ja mittatikkuun päästään käsiksi nostamalla traktorin kuomu ylös. Moottorin öljymäärä pitää tarkistaa ennen jokaista käyttöä. Varmista, että kone on vaakasuorassa. Ruuvaa mittatikku irti ja pyyhi se kuivaksi. Asenna mittatikku takaisin. Ota se uudelleen irti ja tarkista öljyn pinnankorkeus.

Nível do óleo

A tampa do reﬁ ll combinada com medidor de óleo ﬁ cam local- izados na capota, bastando levantá-la puxando para a frente. O nível de óleo do motor deve ser veriﬁ cado antes de cada uso. O trator deve estar sempre na posição horizontal. Desaparafuse o medidor de óleo e limpe-o. Torne a colocá-lo, apertando bem. Tire-o mais uma vez e então veriﬁ que o nível do óleo.

Στάθμη λαδιού

Μπορείτε να αποκτήσετε πρόσβαση στη συνδυασμένη τάπα πλήρωσης λαδιού και ράβδο μέτρησης λαδιού όταν σηκώνετε το καπό προς τα μπροστά. Θα πρέπει να ελέγχετε τη στάθμη λαδιού στον κινητήρα πριν από κάθε λειτουργία. Βεβαιωθείτε ότι το τρακτέρ βρίσκεται σε οριζόντιο επίπεδο. Ξεβιδώστε τη ράβδο μέτρησης λαδιού και σκουπίστε τη. Τοποθετήστε ξανά τη ράβδο μέτρησης λαδιού και βιδώστε την καλά. Βγάλτε την ξανά και ελέγξτε τη στάθμη.

Oljenivået skal ligge mellom de to markeringene på pinnen. Hvis ikke skal motorolje SAE 30 påfylles til ”FULL”-merket. Vinterstid (under frysepunktet) skal motorolje SAE 5W-30 anvendes.

Öljynpinnan pitää olla tikun merkkiviivojen välissä. Ellei, lisää moottoriöljyä SAE 30 FULL- merkkiin saakka. Talviaikaan (lämpötilan ollessa alle nollan) pitää käyttää moottoriöljyä SAE 5W-30.

O nível do óleo deve ﬁ car entre as duas marcas do medidor.

Se indicar nível baixo, adicione óleo SAE 30 até alcançar a marca “CHEIO”. No inverno (a temperaturas abaixo do grau de congelamento), usar óleo SAE 5W-30.

Η στάθμη λαδιού θα πρέπει να κυμαίνεται μεταξύ των δύο ενδείξεων στη ράβδο μέτρησης λαδιού. Αν χρειάζεται περισσότερο λάδι, προσθέστε SAE 30 έως την ένδειξη FULL (πλήρης). Κατά τη διάρκεια του χειμώνα, θα πρέπει να χρησιμοποιείτε λάδι SAE 5W-30 (κάτω του σημείου ψύξης).

2474

01362

Däckens lufttryck

Kontrollera lufttrycket i däcken regelbundet. Trycket i framdäcken skall vara 1 bar och i bakdäcken 0,8 bar.

Lufttrykket i dekkene

Kontroller lufttrykket i dekkene regelmessig. Trykket i fordekkene skal være 1 bar og i bakdekkene 0,8 bar.

Dæktryk

Dækkenes lufttryk kontrolleres regelmæssigt.Trykket i forhjulenes dæk skal være 1 bar, i baghjulenes dæk 0,8 bar.

Renkaiden ilmanpaine

Tarkista renkaiden ilmanpaine säännöllisesti. Eturenkaiden ilmanpaineen pitää olla 1 bar ja takarenkaiden 0,8 bar.

Pressão do ar dos pneus

Veriﬁ que regularmente a pressão dos pneus. A pressão nos pneus dianteiros deve ser de 1 bar (14 PSI) e 0,8 bar (12 PSI) nos pneus traseiros.

Πίεση αέρα ελαστικών

Ελέγξτε την πίεση ελαστικών σε τακτά χρονικά διαστήματα. Η πίεση των μπροστινών ελαστικών θα πρέπει να είναι 1 bar

(14 PSI) και η πίεση των πίσω ελαστικών θα πρέπει να είναι 0,8 bar (12 PSI).

5. Körning. 5. Kjøring. 5. Drift. 5. Ajo.

0247

5. Direção. 5. Οδήγηση.

Start av motoren

Påse at klippaggregatet er i transportstilling (øverste stiling) samt at spaken for inn/utkobling av klippaggregatet er i ”utkoblingsstilling”.

Start af motoren

Knivene skal stå i transportstilling (øverste position), og stangen for ind/udkobling af knivene skal stå på ‘’udkoblet ‘’.

Moottorin käynnistys

Varmista, että leikkuulaite on siirtoajoasennossa (ylhäällä) ja että leikkuulaitteen päälle-/poiskytkentävipu on poisasennossa.

Partida do motor

Veriﬁ que que a unidade de corte esteja na posição de trans- porte (para cima) e que a alavanca para conexão/desconexão da unidade de corte esteja na posição desconectada.

Start av motor

Se till att klippaggregatet är i transportläge (det övre läget) samt att spaken för in/urkoppling av klippaggregatet är i ”urkopplingsläge”.

Εκκίνηση μοτέρ

Βεβαιωθείτε ότι η μονάδα κοπής βρίσκεται στη θέση μεταφοράς (άνω θέση) και ο μοχλός για τη σύνδεση/ αποσύνδεση της μονάδας κοπής βρίσκεται στη θέση αποσύνδεσης.

Tryck ner kopplings/bromspedalen helt och håll den nedtryckt. Ställ växelspaken i friläge ”N”.

Trykk bremsepedalen helt ned og hold den nedtrykket. Still gearspaken i fristilling ”N”.

Tryk koblings/bremsepedalen ned, og hold den nede. Sæt gearskiftet i frigear, ‘’N’’.

Paina kytkin-/jarrupoljin pohjaan ja pidä se siellä. Siirrä vaihdevipu vapaa-asentoon "N".

Pressione o pedal do freio/embreagem até o ﬁ nal. Veriﬁ que que a alavanca de engrenagem de marcha esteja em ponto morto.

Πιέστε εντελώς προς τα κάτω το πεντάλ συμπλέκτη/φρένου και κρατήστε το εκεί. Θέστε το μοχλό ταχυτήτων στη νεκρά «Ν».

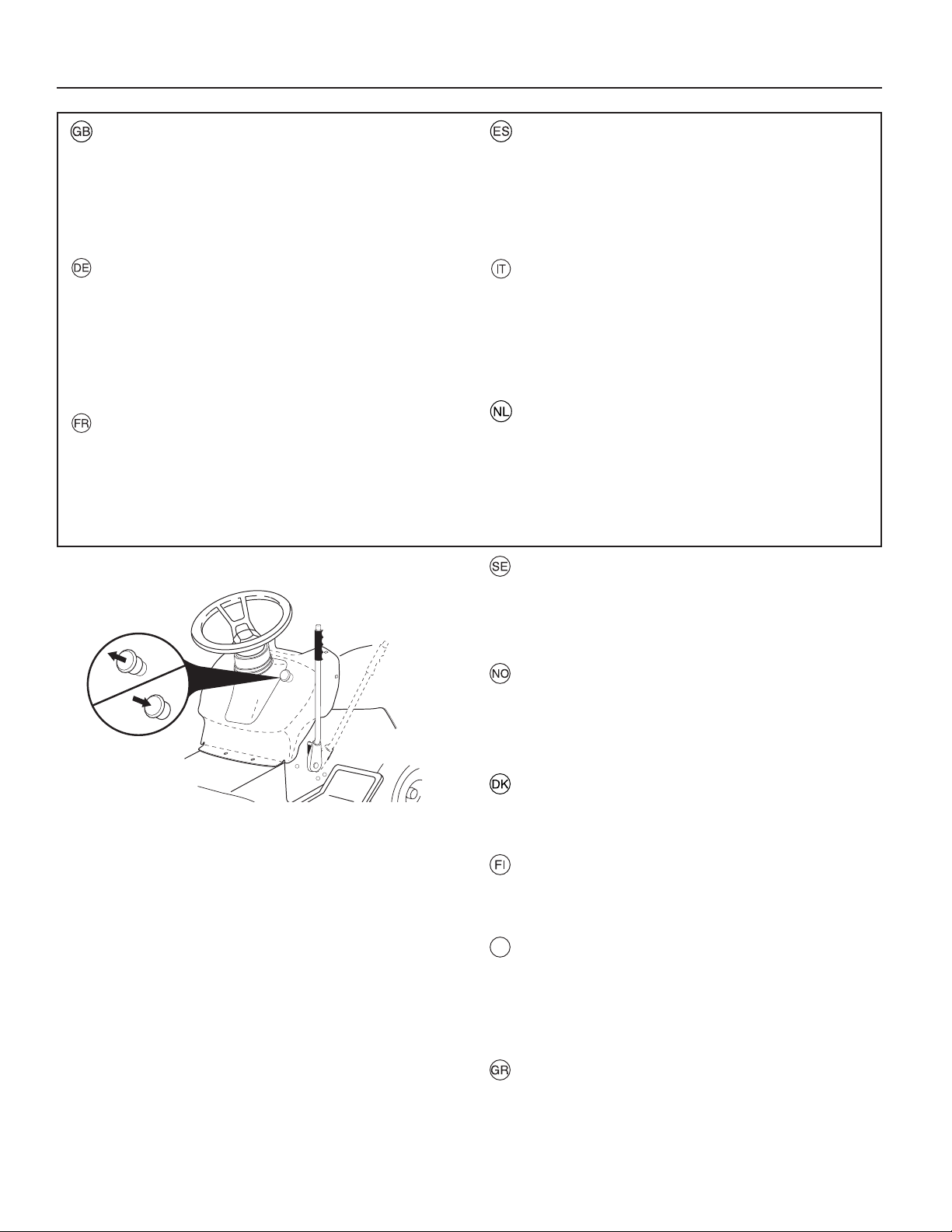

Drag ut chokereglaget (gäller endast om motorn är kall).

Trekk ut chokeregulatoren (bare dersom motoren er kald).

Træk chokeren ud (kun ved kold motor).

01363

Vedä kuristinvipu ulos (jos moottori on kylmä).

Desligue o afogador (se o motor estiver frio).

Τραβήξτε προς τα έξω το χειριστήριο τσοκ (αν ο κινητήρας είναι κρύος).

Bei warmem Motor: Gashebel in die Vollgasstellung " " schieben.

Si le moteur est chaud: pousser la commande des gaz à mi-distance de sa position d'accélération maximale" ".

Warm motor: Push the gas control half-way to full gas position " ".

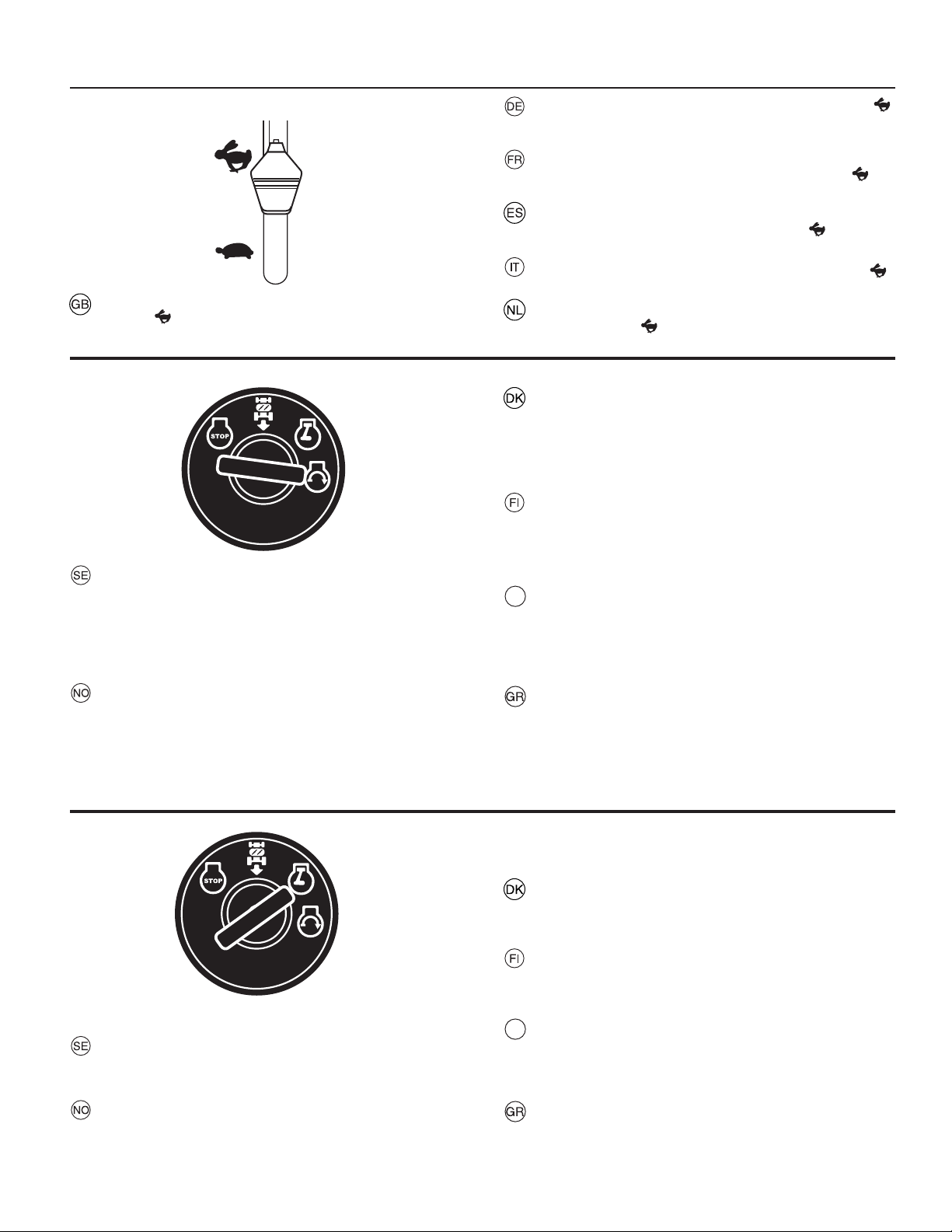

Vrid tändningsnyckeln till ”START-läge”.

OBSERVERA!

Kör inte startmotorn längre än ca 5 sekunder i taget. Om inte motorn startar så vänta ca 10 sekunder innan nästa startförsök görs.

Moter caliente: Empuje el acelerador hasta la mitad de su recorrido hacia la posición de plenos gases "

Motore caldo: Portare il comando del gas sul massimo "

Bij een warme motor: Schuif de gashendel halverwege naar de volgaspositie "

Drej Tændnøglen til ‘’START’’–position.

BEMÆRK!

Startmotoren må ikke køre i mere end ca. 5 sekunder ad gangen. Starter motoren ikke, vent ca. 10 sekunder inden nyt startforsøg.

Kierrä virta-avain START-asentoon.

HUMIO!

Älä käytä starttimoottoria yli 5 sekuntia kerrallaan. Jos moottori ei käynnisty, odota 10 sekuntia ennen seuraavaa yritystä.

Vire a chave da ignição para a posição “START”.

OBSERVAÇÃO!

Não use o motor de arranque por mais de 5 segundos de uma vez. Se o motor não pegar, espere cerca de 10 segundos antes de tentar novamente.

Vri tenningsnøkkelen til ”START”-stilling.

MERK!

Kjør ikke startmotoren i mer enn ca. 5 sekunder om gangen. Dersom motoren ikke starter, vent i 10 sekunder før neste startforsøk.

Efter att motorn startat, låt tändningsnyckeln gå tillbaks till ”ON”-läget. Skjut gasreglaget till önskat motorvarvtal. Vid klippning: fullgas.

Når motoren har startet, la tenningsnøkkelen gå tilbake til ”ON”-stilling. Skyv gasshåndtaket til ønsket motorturtall. Ved klipping: Full gass.

Γυρίστε το κλειδί της μίζας στη θέση START.

ΣΗΜΕΙΩΣΗ

Μη θέτετε το μοτέρ εκκίνησης σε λειτουργία για περισσότερα από 5 δευτερόλεπτα τη φορά. Αν δεν ξεκινάει ο κινητήρας, περιμένετε περίπου 10 δευτερόλεπτα πριν δοκιμάσετε ξανά.

Når motoren er startet, drej tændingsnøglen tilbage til ‘’ON’’– positionen. Juster gashåndtagets stilling, til det ønskede motoromdrejningstal er nået. Brug fuld gas ved klipning.

Kun moottori on käynnistynyt, päästä virta-avain palaamaan ON-asentoon. Valitse kaasuvivulla haluttu käyntinopeus. Leikattaessa: täyskaasu.

Quando o motor pegar, deixe a chave da ignição voltar para

a posição “ON”. Empurre o comando da gasolina para a velocidade desejada. Para corte: posição de aceleração máxima.

Αφήστε το κλειδί της μίζας να επιστρέψει στη θέση ON όταν ξεκινήσει ο κινητήρας. Πιέστε το χειριστήριο βενζίνης στην απαιτούμενη ταχύτητα. Για κοπή: πλήρης βενζίνη.

VIKTIGT! KALLSTART AV HYDROSTATISK

FÖR TEMPERATURER UNDER 40°F (4°C). LÅT VÄXELLÅDAN VÄRMAS UPP UNDER 1 MINUT GEN OM ATT LÄGGA IN NOLLANS VÄXEL OCH SLÄPPA UPP BROMSPEDALEN OCH KOPPLINGEN EFTER DET ATT MOTORN STARTATS/ FÖRE KÖRNING.

VIKTIG! KOLDSTART FOR HYDROSTATISK

FOR TEMPERATURER UNDER 40°F (4°C). ETTER AT MOTOREN HAR BLITT SATT I GANG OG FØR DU BEGYNNER Å KJØRE, MÅ DU LA GIRKASSEN VARME OPP I ETT (1) MINUTT VED Å PLASSERE GIRSPAKEN I FRI OG SÅ SLIPPE BREMSEN/KLØTSJEN.

VIGTIGT! KOLD START MED HYDROSTATISK TRANS MIS SION

BEREGNET TIL TEMPERATURER UNDER 40°F (4°C). EFTER DU HAR STARTET MOTOREN, OG FØR DU KØRER, SKAL DU LADE TRANSMISSIONEN VARME OP I ÉT (1) MINUT VED AT ANBRINGE GEARSKIFTET I FRIGEAR OG UDLØSE BREMSE/KOBLINGSPEDALEN.

TÄRKEÄÄ! HYDROSTAATTISEN VAIHTEISTON KYLMÄKÄYNNISTYS

LÄMPÖTILAN OLLESSA ALLE + 4 C TÄYTYY VAIHTEISTON ANTAA LÄMMETÄ YHDEN (1) MINUUTIN AJAN ENNEN AJOA. KÄYNNISTÄ MOOTTORI, ASETA VAIHDE VAPAALLE JA VAPAUTA JARRU/KYKINPOLJIN JA ANNA VAIHTEISTON LÄMMETÄ MINUUTIN AJAN.

IMPORTANTE! PARTIDA A FRIO PARA TRANSMISSÃO

HIDRÁULICA IMPORTANTE: PARTIDA A FRIO PARA TRANSMISSÃO

HIDRÁULICA (ABAIXO DE 4°C) – APÓS DAR A PARTIDA NO MOTOR E ANTES DE CONDUZIR, DEIXE A TRANSMISSÃO ESQUENTAR POR UM (1) MINUTO, COLOCANDO A ALAVANCA DE CONTROLE DE MOVIMENTO EM PONTO MORTO (N) E SOLTANDO O PEDAL DE FREIO.

ΣΗΜΑΝΤΙΚΟ! ΚΡΥΑ ΕΚΚΙΝΗΣΗ ΓΙΑ HYDRO

ΚΡΥΑ ΕΚΚΙΝΗΣΗ ΓΙΑ HYDRO (ΧΑΜΗΛΟΤΕΡΑ ΑΠΟ 4°C [40°F]) - ΜΕΤΑ ΑΠΟ ΤΗΝ ΕΚΚΙΝΗΣΗ ΤΟΥ ΚΙΝΗΤΗΡΑ

ΚΑΙ ΠΡΙΝ ΑΠΟ ΤΗΝ ΟΔΗΓΗΣΗ, ΑΦΗΣΤΕ ΤΟ ΚΙΒΩΤΙΟ ΤΑΧΥΤΗΤΩΝ ΝΑ ΖΕΣΤΑΘΕΙ ΓΙΑ ΕΝΑ (1) ΛΕΠΤΟ ΘΕΤΟΝΤΑΣ ΤΟ ΜΟΧΛΟ ΕΛΕΓΧΟΥ ΚΙΝΗΣΗΣ ΣΤΗ ΝΕΚΡΑ ΘΕΣΗ (N) ΚΑΙ ΑΦΗΝΟΝΤΑΣ ΤΟ ΠΕΝΤΑΛ ΣΥΜΠΛΕΚΤΗ/ΦΡΕΝΟΥ.

LUFTA VÄXELLÅDAN

Vi rekommenderar att växellådan luftas innan du använder traktorn för första gången för att vara säker på att den fungerar klanderfritt. Detta förfarande avlägsnar eventuell luft som kan ha samlats i växellådan under transporten av traktorn.

VIKTIGT: OM VÄXELLÅDAN VID NÅGOT TILLFÄLLE BEHÖVER AVLÄGSNAS FÖR REPARATION ELLER UTBYTE SKA DEN LUFTAS EFTER MONTERINGEN OCH FÖRE DET ATT TRAKTORN ANVÄNDS.

• Parkera traktorn på en plan yta, så att den inte kan rulla i någon riktining. Handbromsen ska inte vara åtdragen när nedanståend procedur utförs.

• Koppla ur växellådan genom att placera frihjulet i frihjulsläge.

• Starta motorn och flytta fartreglaget till den lägre hastigheten. Kontrollera att handbromsen inte är åtdragen.

• Flytta reglaget till det allra främsta läget och håll kvar det där i fem (5) sekunder. Flytta reglaget till backläget och håll kvar det där i fem (5) sekunder. Upprepa denna procedur tre (3) gånger.

• Flytta reglaget till neutralläget (N).

• Stäng av traktorn genom att vrida tändningsnyckeln till läget “OFF” (AV).

• Koppla in växellådan genom att placera frihjulet i drivposition.

• Starta motorn och flytta fartreglaget till den lägre hastigheten.

• Kör traktorn framåt cirka 1,5 meter och sedan bakåt 1,5 meter. Upprepa denna körning tre (3) gånger.

• Traktorn är nu klar för normal användning.

UTLUFTING AV GIRKASSEN

For å sikre tilfredsstillende drift og ytelse, anbefales det at girkassen blir utluftet før traktoren tas i bruk for første gang. Denne prosedyren vil fjerne eventuell luft i girkassen som kan ha utviklet seg un der transport av traktoren.

VIKTIG: HVIS GIRKASSEN MÅ TAS UT P.G.A. REPARASJONER ELLER UTSKIFTNING, BØR DEN LUFTES UT ETTER GJENINSTALLASJONEN FØR TRAKTOREN TAS I BRUK IGJEN.

• Parker traktoren på et plant underlag på en forsvarlig måte, slik at den ikke kan trille verken forover eller bakover. Håndbrekket må ikke være satt på når følgende arbeid skal utføres.

• Kople ut giret ved å sette frihjulskontrollen i frihjulsstilling.

• Start motoren og skyv gasspaken til sakte-stilling. Kontroller at håndbrekket ikke er satt på.

• Skyv spaken til full revers-stilling, og hold den der i ca. fem (5) sekunder. Gjenta denne prosedyren tre (3) ganger.

• Sett drivkontrollspaken i fri (N).

• Stopp traktoren ved å vri tenningsnøkkelsen til “OFF”stilling.

• Kople inn giret ved å sette frihjulskontrollen i kjøre-stilling.

• Start motoren og skyv gasspaken til sakte-stilling.

• Kjør traktoren forover ca. 1,50 m og deretter bakover 1,50m. Gjenta denne kjøreprosedyren tre ganger.

• Traktoren er nå klar til normal drift.

TRANSMISSIONSUDRENSNING

For at være sikker på at traktoren fungerer rigtigt og yder det bedst mulige arbejde, anbefaler vi, at du renser transmissionen ud før den første gang, du kører traktoren. Denne procedure fjerner luft, som eventuelt er sluppet ind i transmissionen under transport af traktoren.

VIGTIGT: HVIS DET BLIVER NØDVENDIGT AT AFMONTERE TRANSMISSIONEN FOR AT REPARERE ELLER UDSKIFTE DEN, SKAL TRANSMISSIONEN ATTER RENSES EFTER INSTALLATIONEN, FØR DU KAN BETJENE TRAKTOREN IGEN.

• Parker traktoren forsvarligt på jævn grund, så den ikke kan rulle hverken i den ene eller den anden retning. Parkeringsbremsen skal være slået fra, mens du udfører den følgende pro ce dure.

• Slå transmissionen fra ved at sætte frihjulsgearet i frihjulsstilling.

• Start motoren og ﬂ yt chokeren ned på lav. Kontroller for at være sikker på, at parkeringsbremsen er slået fra.

• Sæt gearskiftet på fuld fart fremad og hold det der i fem (5) sekunder. Skift gearet om på fuld fart baglæns, hold det der i fem (5) sekunder. Gentag disse trin i alt tre (3) gange.

• Skift gearet til frigear (N).

• Stop traktoren ved at dreje om for nøglen (OFF-stilling).

• Slå transmissionen til ved at sætte frihjulsgearet i kørselsstilling.

• Start motoren og sæt chokeren på lav.

• Kør traktoren fremad ca. 1,50 m, dernæst bak op ca. 1,50m. Gentag denne procedure tre (3) gange.

• Nu er traktoren parat til normal betjening.

VAIHTEISTON ILMAUS

Hyvän toiminnan ja tehon varmistamiseksi on suositeltavaa ilmata vaihteisto ennen traktorin ensimmäistä käyttöä. Tämä toimenpide poistaa vaihteistoon traktorin kuljetuksen aikana mahdollisesti kehittyneet ilmakuplat.

TÄRKEÄÄ: JOS VAIHTEISTO TÄYTYY POISTAA HUOLTOA TAI VAIHTOA VARTEN, SE TÄYTYY ILMATA UUDELLEEN ASENNUKSEN JÄLKEEN ENNEN TRAKTORIN KÄYTTÖÄ.

• Pysäköi traktori tasaiseen kohtaan ettei se rullaisi mihinkään suuntaan. Pysäköintijarru ei saa olla kytkettynä seuraavien toimenpiteiden aikana..

• Kytke vapaakiertoventtiilin vipu vapaa-asentoon (pyörien vapautus).

• Käynnistä moottori ja siirrä kaasuvipu hitaaseen asentoon. Varmista, että pysäköintijarru ei ole kytkettynä.

• Siirrä vaihdevipu täysin eteen viideksi (5) sekunniksi. Siirrä tämän jälkeen vaihdevipu peruutusasentoon viideksi (5) sekunniksi. Toista nämä toimenpiteet kolme (3) kertaa.

• Siirrä vaihdevipu neutraaliin (N) asentoon.

• Pysäytä traktori kääntämällä virtakytkin asentoon “OFF.”

• Kytke vapaakiertoventtiilin vipu ajoasentoon (pyörien lukitus).

• Käynnistä moottori ja siirrä kaasuvipu hitaaseen asentoon.

• Aja traktoria eteenpäin noin 1,5 m ja taaksepäin sama matka. Toista tämä kolme kertaa.

• Traktori on nyt valmis normaaliin toimintaan.

PURGAÇÃO DA TRANSMISSÃO

Para garantir operação e desempenho apropriados, recomenda-se que a transmissão seja purgada antes de operar o trator pela primeira vez. Este procedimento removerá qualquer ar presa dentro da transmissão que possa ter-se acumulado durante o transporte do seu trator.

IMPORTANTE: SE A TRANSMISSÃO NECESSITAR SER REMOVIDA PARA REPARO OU SUBSTITUIÇÃO, ESTA DEVERÁ SER PURGADA APÓS SUA REINSTALAÇÃO AN TES DE OPERAR O TRATOR.

• Estacione o trator em uma superfície plana para que não role em qualquer direção. O freio de estacionamento deve estar solto para o procedimento a seguir.

• Desengate a transmissão, colocando o controle de roda livre na posição “roda livre”.

• Dê partida no motor e coloque o controle de aceleração na posição “devagar”. Certiﬁ que-se de que o freio de estacionamento não esteja acionado.

• Coloque a alavanca do controle de movimento na posição de tração total à frente e mantenha por 5 (cinco) segundos. Coloque a alavanca na posição de tração total à ré e mantenha por 5 (cinco) segundos. Repita este procedimento 3 (três) vezes.

• Coloque a alavanca de controle de movimento em ponto morto (N).

• Pare o trator, colocando a chave da ignição na posição “OFF” (Desliga).

• Engate a transmissão, colocando o controle de roda livre na posição de tração.

• Dê partida no motor e coloque o controle de aceleração na posição “devagar”.

• Conduza o trator à frente por aproximadamente 1,5 m e depois para trás por 1,5 m. Repita este procedimento três vezes.

• O trator está agora preparado para operação normal.

ΕΞΑΕΡΩΣΗ ΚΙΒΩΤΙΟΥ ΤΑΧΥΤΗΤΩΝ

Για να εξασφαλίσετε τη σωστή λειτουργία και απόδοση, συνιστάται η εξαέρωση του κιβωτίου ταχυτήτων πριν θέσετε το τρακτέρ σε λειτουργία για πρώτη φορά. Με τη διαδικασία αυτή θα απομακρυνθεί τυχόν εγκλωβισμένος αέρας στο εσωτερικό του κιβωτίου ταχυτήτων ο οποίος μπορεί να έχει αναπτυχθεί κατά την αποστολή του τρακτέρ.

ΣΗΜΑΝΤΙΚΟ: ΑΝ ΧΡΕΙΑΣΤΕΙ ΤΑΧΥΤΗΤΩΝ ΣΑΣ ΓΙΑ ΣΥΝΤΗΡΗΣΗ Η ΑΝΤΙΚΑΤΑΣΤΑΣΗ, ΘΑ ΠΡΕΠΕΙ ΝΑ ΤΟ ΕΞΑΕΡΩΣΕΤΕ ΜΕΤΑ ΑΠΟ ΤΗ ΝΕΑ ΤΟΠΟΘΕΤΗΣΗ ΠΡΙΝ ΘΕΣΕΤΕ ΤΟ ΤΡΑΚΤΕΡ ΞΑΝΑ ΣΕ ΛΕΙΤΟΥΡΓΙΑ.

• Σταθμεύστε το τρακτέρ σε επίπεδο επιφάνεια για μη κυλήσει κατά οποιαδήποτε διεύθυνση. Για την ακόλουθη διαδικασία θα πρέπει το φρένο στάθμευσης να είναι απενεργοποιημένο.

• Αποσυνδέστε το κιβώτιο ταχυτήτων θέτοντας το χειριστήριο για την ελεύθερη κίνηση τροχών στη θέση ελεύθερης κίνησης τροχών.

• Ξεκινήστε τον κινητήρα και θέστε το χειριστήριο μοχλού πεταλούδας στην αργή θέση. Βεβαιωθείτε ότι δεν είναι ενεργοποιημένο το φρένο στάθμευσης.

• Θέστε το μοχλό ελέγχου κίνησης στη θέση πλήρως προς τα εμπρός δευτερόλεπτα. Θέστε το μοχλό σε θέση πλήρως προς τα πίσω και κρατήστε το στη θέση αυτή για πέντε (5) δευτερόλεπτα. Επαναλάβετε τη διαδικασία αυτή τρεις (3) φορές.

• Θέστε το μοχλό ελέγχου κίνησης στη θέση νεκρά (Ν).

• Περιστρέψτε το κλειδί της μίζας στη θέση OFF διακόψετε τη λειτουργία του τρακτέρ.

• Συνδέστε το κιβώτιο ταχυτήτων θέτοντας το χειριστήριο για την ελεύθερη κίνηση τροχών στη θέση οδήγησης.

• Ξεκινήστε τον κινητήρα και θέστε το χειριστήριο μοχλού πεταλούδας στην αργή θέση.

• Οδηγήστε το τρακτέρ προς τα εμπρός για περίπου 1,5 μέτρα

και κατόπιν προς τα πίσω για 1,5 αυτήν τη διαδικασία οδήγησης τρεις (3) φορές.

• Το τρακτέρ σας είναι τώρα έτοιμο για κανονική λειτουργία.

και κρατήστε το στη θέση αυτή για πέντε (5)

ΝΑ ΒΓΑΛΕΤΕ ΤΟ ΚΙΒΩΤΙΟ

για να

μέτρα. Επαναλάβετε

NOTE!

The machine is equipped with a safety switch which immediately breaks the current to the en gine if the driver leaves the seat with en gine run ning and with the con nec tion/dis con nec tion in position “connection”.Your machine is also equipped with a system that will not allow mower to operate if the bagger or op tion al rear discharge deflector is not installed properly.

HINWEIS!

Die Maschine ist mit einem Sicherheitsschalter ausgerüstet, der den Strom zum Motor sofort unterbricht, wenn der Fahrer den Sitz bei laufendem Motor verläßt, und dabei der Schalthebel für das Mä hag gre gat auf “eingeschaltet” steht. Ihre Maschine ist auch mit Sys tem ausger stet, die Inbetriebnahme der Mhmaschine nicht erlauben, wenn der Container oder das zustzliche hintere Richtungsrohr fr Entwischung nicht richtig montiert sind.

REMARQUE!

La machine est équipée d'un dispositif de sécurité qui arrête le moteur immédiatement, s'il est encore en fonctionnement, lorsque le conducteur quitte le siège. Le carter de coupe est également muni d'un dispositif de sécurité qui empêche l'embrayage des lames tant que le collecteur ou le déflecteur (en option) ne sont pas correctement mis en place à l'arrière du tracteur.

NOTA!

La máquina tiene un interruptor de seguridad que corta la corriente al motor si el con duc tor sale del asiento con el motor en marcha y con la palanca de acoplamiento/desacoplamiento en la posición de acoplamiento. Sum máquina tambié viene equipada con un sistema que no permitirá a la segadora funcione si el recogedor o el deflector opcional de descarga no esté instalado.

NOTA!

La macchina è dotata di interruttore di sicurezza che interrom pe l’alimentazione di corrente al motore quando l’operatore lascia il sedile con il motore acceso e il tagliaerba inserito. La vostra macchina eí attrezzata con sistema che non permette che la macchina si aziona si línsaccatrice oil deflettore posteriore opzional per lo scarico non sono installati corretamente.

N.B.!

De machine is uitgerust met een veiligheidsschakelaar, die onmiddellijk de stroom naar de motor verbreekt, wanneer de bestuurder zijn plaats verlaat, terwijl de motor loopt en de aan/uitschakelhendel op “ingeschakeld” staat. Jou machine heeft ook met een systeem geinslalleerd, die de maaier niet toelaat te opereren, als de stortgoot of de aanvullende achterspatdoek voor leeglopen zijn juist niet gemonteerd.

Körning

Sänk klippaggregatet genom att föra spaken framåt. Släpp upp kopplings-/bromspedalen långsamt. Koppla in klippaggregatet och för spaken för in-/urkopp-ling av drivningen till önskat läge. Välj en körhastighet som passar terräng och önskatklippresultat.

Kjøring

Senk klippaggregatet ved å føre spaken fremover. Slipp clutch-/bremsepedalen langsomt opp. Kobl inn klippaggregatet og før spaken for inn-/utkobling av motorfremdriften til ønsket stilling. Velg en kjørehastighet som passer terrenget og ønsket klippresultat.

Kørsel

Sænk så knivene ved at føre stangen fremad. Kobl knivene til. Slip koblings–/bremsepedalen langsomt. Kobl ud med koblings–/ bremsepedalen, og sæt gearstangen i den ønskede position.

Ajo

Laske leikkuulaite siirtämällä nosto-/laskuvipua eteenpäin. Päästä kytkin-/jarrupoljin hitaasti ylös. Kytke leikkuulaite päälle. Valitse maastoon ja haluttuun leikkuutulokseen sopiva ajonopeus.

Dirigir

Empurre a alavanca de conexão/desconexão para frente. Empurre a alavanca de regulagem de altura da unidade de corte para frente. Veriﬁ que se a altura de corte desejada foi obtida. Coloque o controle de aceleração em velocidade total. Escolha uma velocidade de condução que seja adequade ao terreno e aos resultados de corte desejados.

Οδήγηση

Χαμηλώστε τη μονάδα κοπής θέτοντας το μοχλό προς τα εμπρός. Αφήστε αργά το πεντάλ φρένου/συμπλέκτη. Συνδέστε τη μονάδα κοπής και θέστε το μοχλό ελέγχου κίνησης στην απαιτούμενη θέση. Επιλέξτε μια ταχύτητα οδήγησης που ταιριάζει στο έδαφος και τα απαιτούμενα αποτελέσματα κοπής.

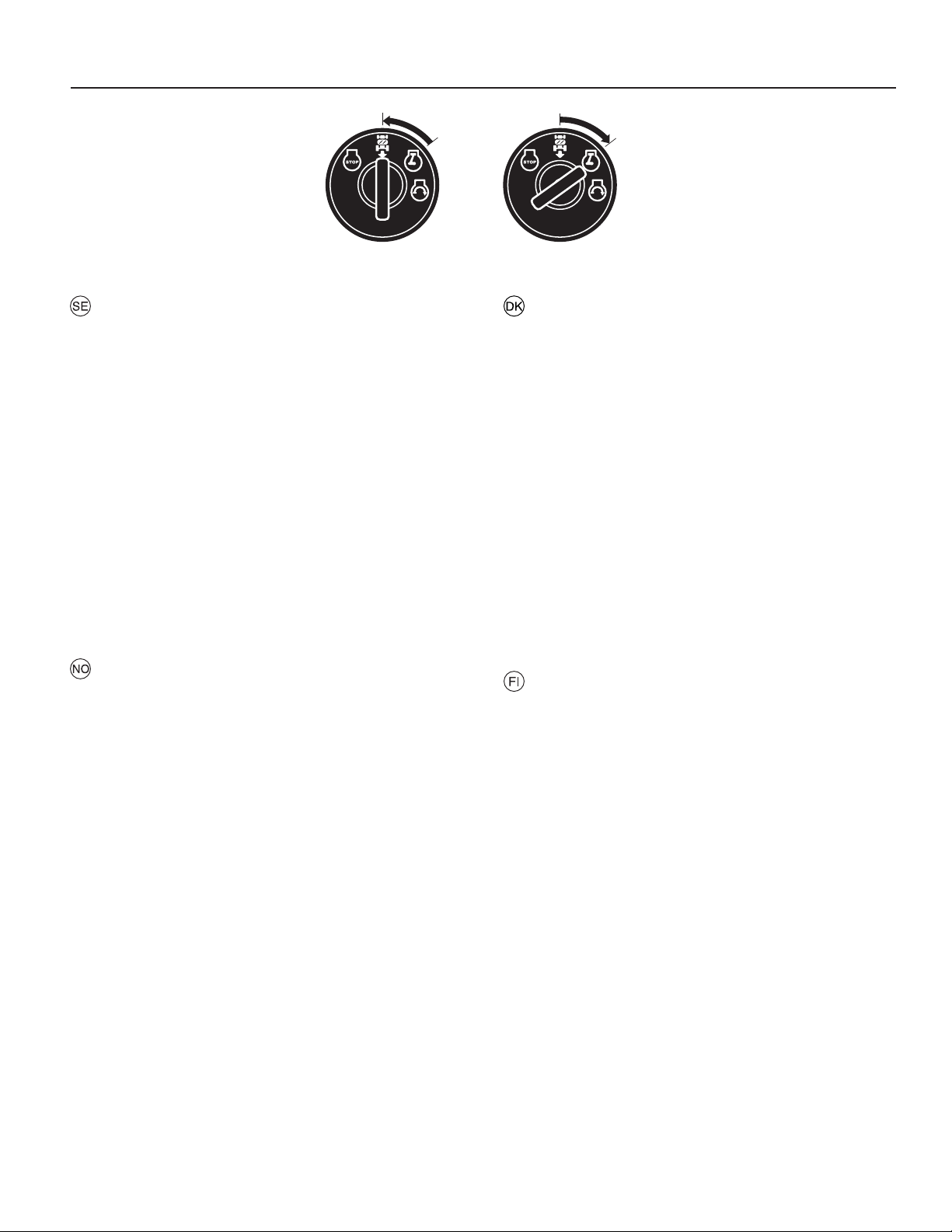

ROS "ON" ROS "PA" ROS "ON" ROS "ON" ROS "ON"

ROS "ON"

System för backning (ROS)

Er traktor är utrustad med ett System för backning (ROS). Varje försök av föraren att köra bakåt med utrustningen inkopplad kommer att stänga av motorn om inte tändningsnyckeln är placerad i läge ROS ”ON”.

VARNING! Man skall absolut inte backa med utrustningen inkopplad under klippning. Att vrida ROS till läge ”ON” för att göra det möjligt att backa med utrustningen inkopplad skall bara göras när användaren anser det nödvändigt att ﬂ ytta maskinen med utrustningen inkopplad. Klipp inte under

backning om det inte är absolut nödvändigt.

ANVÄNDNING AV ROS:

• Flytta riktningsväljaren till läge neutral (N).

• Med motorn igång, vrid tändningsnyckeln moturs till läge ROS ”ON”.

• Titta neråt och bakåt före backning.

• Flytta riktningsväljaren sakta till backläge (R) för att påbörja rörelsen.

• När ROS inte längre behöver användas, vrid tändningsnyckeln medurs till läge Engine ”ON”.

System for Reversert Bruk (ROS)

Din traktor er utstyrt med System for Reversert Bruk (ROS). Ethvert forsøk operatøren gjør på reversert bevegelse med utstyrsclutch tilkoblet vil stenge motoren med mindre tenningsnøkkelen er satt til stillingen for ROS “På”.

ADVARSEL! Det anbefales ikke å rygge med utstyrsclutchen i bruk under klipping. Å slå ROS ”På”, for å tillate reversert bruk med uytstyrsclutchen tilkoblet bør kun gjøres når operatøren mener det er nødvendig å ﬂ ytte maskinen med utstyret igang.

Ikke klipp i revers med mindre det er helt nødvendig.

BRUK AV ROS

• Flytt spaken for bevegelseskontroll til nøytral (N).

• Med motoren igang, drei tenningsnøkkelen mot klokken til stillingen for ROS “På”.

• Se ned og bakover før rygging.

• Før spaken for bevegelseskontroll forsiktig til revers (R) for å starte bevegelse.

• Når det ikke lenger er bruk for ROS, dreies tenningsnøkkelen med klokken til stillingen for Motor “På”.

Engine “ON” (Normal användning) Motor “PÅ” (Normal Bruk) Engine “ON” (Normal kørsel)

Moottori “ON” (Normaalitoiminta)

Motor “ON” (Operação Normal)

“ON” κινητήρα (κανονική λειτουργία)

Bakmanøvresystem (ROS)

Din traktor er udstyret med et bakmanøvresystem (ROS). Ethvert forsøg på at køre baglæns mens udstyrskoblingen er aktiveret vil resultere i, at motoren slukker, med mindre tændingsnøglen er stillet på ROS “ON” position.

ADVARSEL! Det frarådes meget kraftigt at forsøge at bakke under slåning med udstyrskoblingen aktiveret. Ved at sætte ROS til “ON” for at kunne bakke, mens udstyrskoblingen er aktiveret, bør kun foretages, når føreren bestemmer, at det er nødvendigt for at tilbageføre maskinen, mens den kører med udstyr tilkoblet. Foretag ikke slåning i bakgear med mindre dette er absolut nødvendigt.

BRUG AF ROS

• Flyt kørselsstangen til neutral (N) position.

• Mens motorer er igang, drejes tændingsnøglen modsat urets retning til ROS “ON” position.

• Se nedad og bagud før du bakker.

• Flyt nu langsomt kørselsstangen til bak (R) position for at starte bevægelsen.

• Når ROS ikke længere behøves, drejes tændingsnøglen i urets retning til Engine “ON” position

Suunnanvaihto systeemi (ROS)

Traktorisi on varustettu suunnanvaihto systeemillä (ROS). Kytkimellä toimivan liitännän ollessa kytkettynä, mikä tahansa päinvastaiseen suuntaan tapahtuva liikutus pysäyttää moottorin, ellei virta-avainta ole käännetty ROS-systeemin ”ON” -asentoon.

VAARA! Niittäessä on ehdottomasti vältettävä peräytymistä kytkimellä toimivan liitännän ollessa kytkettynä. ROS ”ON”asennossa, joka mahdollistaa päinvastaisen toiminnan kytkimellä toimivan liitännän ollessa kytkettynä, tulee käyttää ainoastaan kun käyttäjä pitää koneen paikoilleen asettamista lisälaite kytkettynä välttämättömänä. Älä niitä päinvastaiseen

suuntaan ellei se ole ehdottomasti välttämätöntä.

ROS-SYSTEEMIN KÄYTTÖ

• Käännä liikkeen kontrollointiin liittyvä vipu neutraaliin (N) asentoon.

• Moottori käynnissä, käännä virta-avain vastapäivään ROS ”ON” - asentoon.

• Katso alas- ja taaksepäin ennen peräytymistä.

• Käännä liikkeen kontrollointiin liittyvää vipua hitaasti päinvastaiseen asentoon (R) aloittaksesi liikkeen

• Kun ROS - systeemin käyttöä ei enää vaadita, käännä virta-avain myötäpäivään ”Moottori” ”ON”-asentoon.

Sistema de Operação Reversa (ROS)

O seu trator é equipado com um Sistema de Operação Reversa (ROS). Qualquer tentativa do operador para ir na direção reversa com a embreagem engatada desliga o motor a não ser que a chave de ignição esteja colocada na posição “ON” (ROS).

AVISO! Marcha a ré com a embreagem engatada enquanto estiver cortando é absolutamente proibido. Virar o ROS em “ON”, para permitir a operação reversa com a embreagem engatada, isto deve ser feito somente quando o operador decide que é necessário reposicionar a máquina com o acessório engatado. Não cortar no sentido inverso a não

ser que seja absolutamente necessário.

USO DO ROS

• Movimentar a alavanca de controle movimento no ponto neutro (N).

• Com o motor funcionando, virar a chave de ignição no sentido contrário na posição “ON” (ROS).

• Olhar para baixo e para trás antes de voltar.

• Devagar movimentar a alavanca de controle movimento na posição (R) para iniciar o movimento.

• Quando não for necessário usar muito tempo o ROS, virar a chave de ignição no sentido horário para a posição “ON” do motor.

Σύστημα λειτουργίας με όπισθεν (ROS)

Το τρακτέρ σας είναι εξοπλισμένο με σύστημα λειτουργίας με όπισθεν (ROS). Εάν ο χειριστής προσπαθήσει να κινήσει το μηχάνημα με την όπισθεν ενώ είναι ενεργοποιημένη η σύνδεση εξαρτήματος, θα σβήσει ο κινητήρας εκτός εάν το κλειδί της μίζας βρίσκεται στη θέση “ON” του ROS.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Δεν συνιστάται να κινείτε το μηχάνημα με την όπισθεν εξαρτήματος και κουρεύετε το γκαζόν. Θα πρέπει να γυρίζετε το κλειδί στη θέση “ON” του ROS ώστε να επιτραπεί η λειτουργία με την όπισθεν με ενεργοποιημένη τη σύνδεση εξαρτήματος μόνο όταν ο χειριστής αποφασίσει ότι είναι απαραίτητο να επανατοποθετηθεί το μηχάνημα με ενεργοποιημένη τη σύνδεση. Μην κουρεύετε το γκαζόν με την όπισθεν εκτός

εάν είναι απολύτως απαραίτητο.

ΧΡΗΣΗ ΤΟΥ ROS

• Θέστε το μοχλό ελέγχου κίνησης στη θέση νεκράς (Ν).

• Ενώ λειτουργεί ο κινητήρας, γυρίστε αριστερόστροφα το κλειδί της μίζας στη θέση “ON” του ROS.

• Κοιτάξτε κάτω και πίσω πριν ξεκινήσετε να κινείστε με την όπισθεν.

• Θέστε αργά το μοχλό ελέγχου κίνησης στη θέση όπισθεν (R) για να ξεκινήσετε την κίνηση.

• Όταν δεν χρειάζεται πλέον το ROS, γυρίστε δεξιόστροφα το κλειδί της μίζας στη θέση “ON” του κινητήρα.

όταν είναι ενεργοποιημένη η σύνδεση

Klippningstips

• Rensa gräsmattan från stenar och andra föremål som kan slungas iväg av knivarna.

• Lokalisera och markera stenar och andra fasta föremål för att undvika påkörning.

• Börja med hög klipphöjd och minska tills önskat klippresultat erhålls.

• Klippresultatet blir bäst med högt motorvarvtal (knivarna roterar snabbt) och låg växel (maskinen rör sig långsamt). Är gräset inte alltför långt och tättväxande, kan körhastigheten ökas genom att välja en högre växel alternativt motorvarvtalet sänkas utan att klippresultatet märkbart försämras.

• Finaste gräsmattan erhålls om den klipps ofta. Klippningen blir jämnare och det avklippta gräset blir jämnare fördelat över ytan. Den totala tidsåtgången blir inte större, eftersom högre körhastighet kan väljas utan att klippresultatet blir sämre.

• Undvik att klippa en våt gräsmatta. Klippresultatet blir sämre eftersom hjulen sjunker ner i den mjuka mattan.

• Spola rent klippaggregatet med vatten undertill efter varje användning.

Tips for klippingen

• Rens gressmatten for stener og andre ting som kan slynges avsted av knivene.

• Lokaliser og marker steiner og andre faste gjenstander for å unngå påkjøring.

• Begynn med høy klipphøyde, og minsk etter hvert til ønsket klippresultat er oppnådd.

• Klippresultatet blir best ved høyt turtall (knivene roterer raskt) og lavt gear (maskinen går langsomt fremover). Dersom gresset ikke er alt for langt og tettvoksende kan kjørehastigheten økes ved å velge et høyere gear, eller motorturtallet kan senkes uten at resultatet blir dårligere.

• Gressplenen blir penest om den klippes ofte. Klippingen blir jevnere og det avklipte greset blir jevnere fordelt. Det totale tids for bru ket blir ikke større, ettersom man kan velge en høyere kjørehastighet uten at klippresultatet blir dårligere.

• Unngå å klippe en våt gressplen. Klippresultatet blir dårligere ettersom hjulene synker ned i den myke gressmatten.

• Skyll klippaggregatet rent med vann nedenfra etter bruk.

Klippetips

• Rens først plænen for sten og andre genstande, der kan slynges væk af knivene.

• Lokaliser og afmærk større sten og andre faste genstande for at undgå påkørsel.

• Start med stor klippehøjde, og gå trinvis ned, indtil det ønskede resultat er nået.

• Klipperesultatet bliver bedst med høje motoromdrejninger (knivene roterer hurtigt) og lavt gear (maskinen kører langsomt). Er græsset ikke alt for langt og tætvoksende, kan kørehastigheden øges ved at vælge et højere gear eller nedsætte motor omdrejnings tallet, uden at klipperesultatet bliver synligt dårligere.

• Græsplænen bliver pænest, hvis den klippes ofte. Klipningen bliver mere jævn og græsafklippet fordeles mere jævnt over hele arealet. Det totale tidsforbrug bliver ikke større, da man kan vælge en større kørehastighed, uden at resultatet bliver dårligere.

• Undgå klipning af vådt græs. Resultatet bliver dårligere, da hjulene synker ned i den våde undergrund.

• Spul klippeaggregatet rent med vand på undersiden efter hver anvendelse.

Leikkuuvihjeitä

• Poista nurmikolta kivet ja muut esineet, jotka voivat aiheuttaa vahinkoa terien sinkoamina.

• Etsi ja merkitse maakivet ja muut kiinteät esteet, jotta et aja niiden päältä.

• Aloita suurella leikkuukorkeudella ja pienennä sitä sitten, kunnes leikkuujälki on haluttu.

• Paras leikkuujälki saavutetaan moottorin suurella pyörimisnopeudella (terät pyörivät nopeasti) ja pienellä vaihteella (kone liikkuu hitaasti). Jos ruoho ei ole kovin pitkää ja tiheää, voidaan ajonopeutta lisätä valitsemalla suurempi vaihde tai pienentää moottorin pyörimisnopeutta leikkuutuloksen huononematta merkittävästi.

• Paras nurmikko saadaan leikkaamalla sitä usein. Leikkuujälki on tasaisempi ja leikattu ruoho jakautuu tasaisemmin nurmikolle. Aikaa ei mene sen enempää, sillä ajonopeus voi olla suurempi jäljen kärsimättä.

• Vältä märän nurmikon leikkaamista. Leikkuujälki on huonompi, koska pyörät uppoavat pehmeään ruohomattoon.

• Huuhtele leikkuulaite vedellä altapäin jokaisen käytön jälkeen.

Dicas para o corte

• Retire do gramado pedras e outras objetos que possam ser atirados longe pelas lâminas.

• Localize e marque as pedras e outros objetos ﬁ xos para evitar colisões.

• Comece com uma altura de corte alta e vá reduzindo até atingir o resultado desejado.

• Os resultados são melhores quando se usa velocidade alta no motor (as lâminas giram rapidamente) e marcha lenta (máquina se move lentamente). Se a grama estiver muito alta e grossa, a propulsão pode ser aumentada selecionando-se uma marcha mais alta ou reduzindo-se a velocidade do motor, sem afetar o resultado do corte.

• Para o melhor gramado possível, corte a grama freqüentemente. O corte se torna mais uniforme e a grama cortada é distribuída com mais uniformidade sobre a superfície. O total de tempo gasto não é maior, considerando que pode se optar por uma velocidade maior sem afetar os resultados.

• Evite cortar grama molhada. O resultado do corte será pior pois as rodas afundam na grama que estará macia demais.

• Após o uso, limpe a unidade de corte por baixo, com jato d’água.

Συμβουλές για την κοπή

• Καθαρίστε το γκαζόν από πέτρες και άλλα αντικείμενα που μπορούν να εκτοξευτούν από τις λεπίδες.

• Εντοπίστε και επισημάνετε τις πέτρες και τα άλλα σταθερά αντικείμενα για να αποφύγετε τη σύγκρουση με αυτά.

• Ξεκινήστε με μεγάλο ύψος κοπής και μειώστε το έως ότου επιτύχετε το απαιτούμενο αποτέλεσμα κοπής.

• Το αποτέλεσμα κινητήρα (γρήγορη περιστροφή λεπίδων) και χαμηλή ταχύτητα (αργή κίνηση μηχανήματος). Αν το γρασίδι είναι πολύ μακρύ και πυκνό, μπορείτε να αυξήσετε την ταχύτητα κίνησης επιλέγοντας υψηλότερη ταχύτητα (γρανάζι) ή μειώνοντας την ταχύτητα μοτέρ, χωρίς να επηρεάζεται το αποτέλεσμα κοπής.

• Το καλύτερο γκαζόν επιτυγχάνεται όταν συχνά. Η κοπή γίνεται περισσότερο ομοιόμορφη και το κομμένο γρασίδι είναι πιο ομοιόμορφα κατανεμημένο στη επιφάνεια. Ο συνολικός χρόνος που χρειάζεται δεν είναι περισσότερος, επειδή μπορεί να επιλεχτεί υψηλότερη ταχύτητα κίνησης χωρίς να επηρεάζεται το αποτέλεσμα κοπής.

• Αποφύγετε την κοπή βρεγμένου γρασιδιού. Το αποτέλεσμα κοπής θα είναι στο μαλακό γκαζόν.

• Ψεκάστε τη μονάδα κοπής με νερό από το κάτω μέρος μετά από τη χρήση.

κοπής είναι βέλτιστο με υψηλή ταχύτητα

κόβετε το γρασίδι

χειρότερο επειδή οι τροχοί θα βυθίζονται

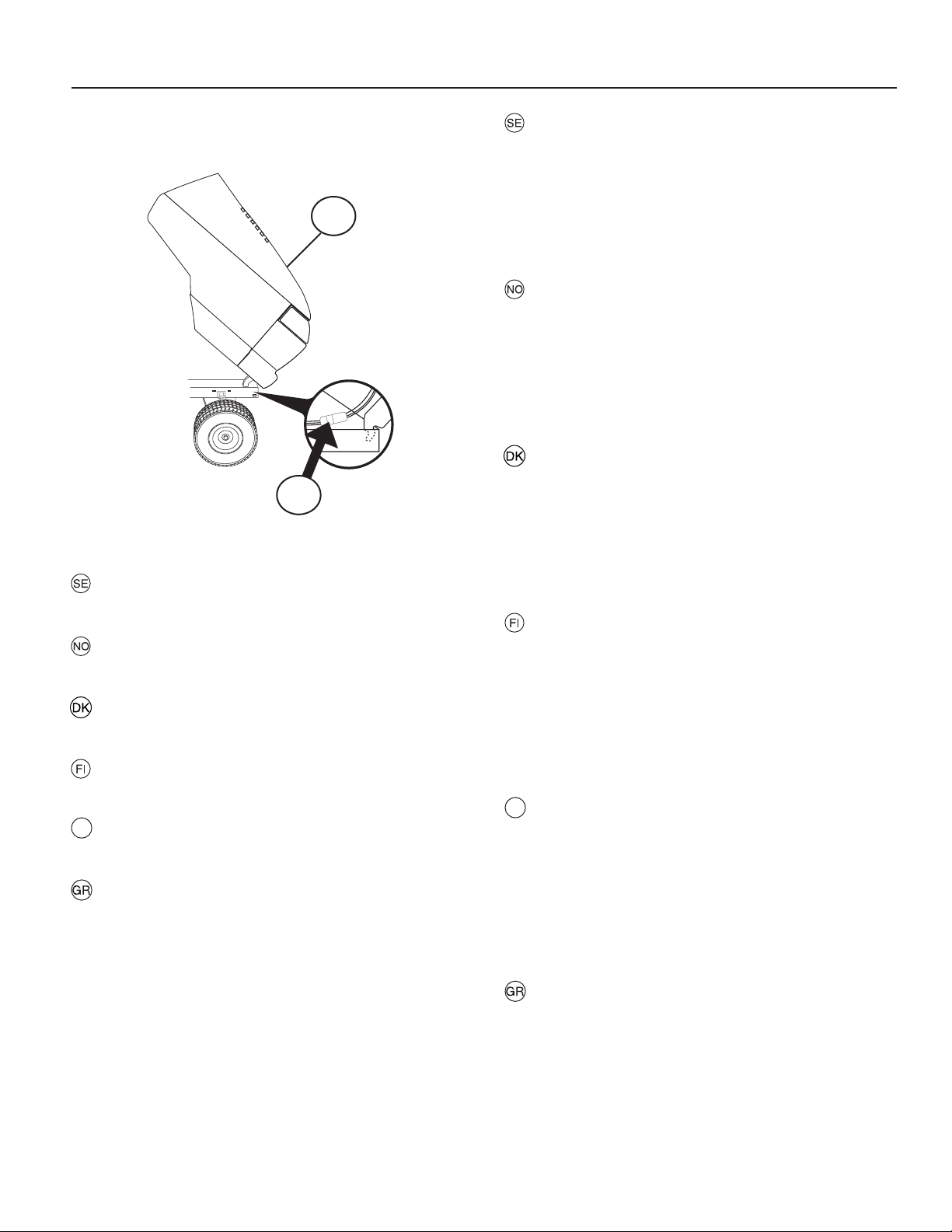

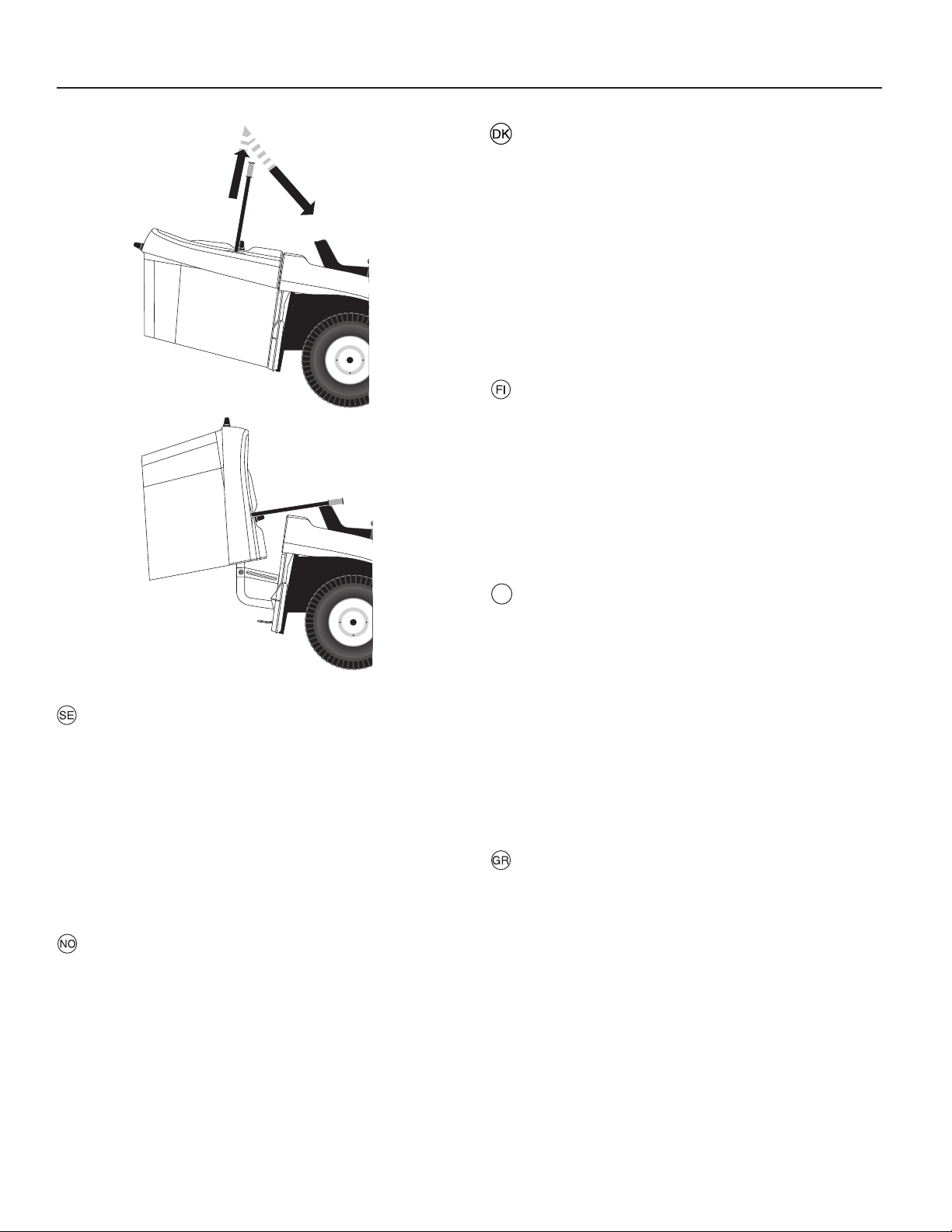

Tømning af græsbeholderen (Kun manuel tømning)

Din traktor er udrustet med en alarm for fuld græsbeholder. Stop græsslåningen, og kobl klippeaggregatet fra, så snart alarmen lyder.

• Still traktoren der, hvor du ønsker at læsse græsafklippet af.

• Sæt gearet på Neutral, og træk parkeringsbremsen.

• Hæv græstømmmer håndtaget til dets øverste stilling. Skub håndtaget fremad for at hæve beholderen og læsse græsafklipppet af.

• Inden græsslåningen fortsætter, før græsbeholderen tilbage til driftsstilling, da maskinen ellers ikke vil fungere korrekt.

Ruohonkerääjän tyhjennys (Koskee vain ruohosäiliön manuaalista tyhjennystä)

Ruohonkokooja on varustettu hälyttimellä, joka ilmoittaa kun keruusäiliö on täynnä. Lopeta leikkuu heti kun kuulet äänimerkin ja kytke leikkuulaite pois päältä.

• Aja traktori tyhennyspaikalle.

• Kytke vaihde vapaalle ja lukitse seisontajarru.

• Kippaa kerääjä tyhjennysvipua eteenpäin vetämällä.

• Päästä ruohonkokooja palaamaan takaisin paikoilleen ja jatka leikkuutyötä.

02207

Tömmning av gräsuppsamlaren (Endast manuell tömning)

Er traktor är utrustad med alarm för indikering av ful uppsamlare. Sluta klippa direkt då alarmet börjar lijuda, koppla från klippaggregatet.

• Kör till platsen för tömning.

• Ställ växelspaken i neutralläge och aktivera parkeringsbromsen.

• Lyft uppsamlarens handtag för tömmning så högt som möjligt, tyrck handtaget framåt/nedåt.

• Försäkra Er om att uppsamlaren är fullt nere och i rätt position innan Ni fortsätter att klippa.

Tømme oppsamleren. (Kun manuell tømming)

Din traktor er utstyrt med tømmealarm. For å stenge av alarmen, slå av bryteren til innkopling av klippeaggregatet.

• Kjør til stedet hvor du ønsker å tømme gresset.

• Sett gearspaken i fri og sett på parkeringsbremsen.

• Trekk opp tippehåndtaket til høyeste stilling. Dra håndtaket forover for å tippe oppsamleren og tømme ut gresset.

• Før klipping fortsetter, vær sikker på at oppsamleren er nede og i riktig stilling. Dvs. at klippeaggregatet lar seg starte.

Para descarregar o enfardador (Apenas descarga manual)

O seu trator está equipado com um Alarme de Descarregamento de Fardo. Para desativar o alarme desconecte o acessório: interruptor de acoplamento.

• Posicione o trator no local que você deseja descarregar o fardo.

• Coloque a alavanca de câmbio em ponto-morto e puxe os freio-de-mão.

• Levante o manipulador de carga até a posição mais elevada. Puxe o manipulador para frente a ﬁ m de levantar o enfardador e descarregar o fardo.

• Para continuar cortando, certiﬁ que-se de que o cortador esteja de volta à posição apropriada de operação.

Για να αδειάσετε το σάκο (Μόνο για χειροκίνητη απόρριψη)

Το τρακτέρ είναι εξοπλισμένο με συναγερμό αδειάσματος σάκου. Για να απενεργοποιήσετε το συναγερμό, απενεργοποιήσετε το διακόπτη μηχανισμού σύνδεσης εξαρτήματος.

• Τοποθετήστε το τρακτέρ στην τοποθεσία που επιθυμείτε να αδειάσετε το σάκο.

• Θέστε το μοχλό ελέγχου κίνησης στη θέση νεκρά και ενεργοποιήστε το φρένο στάθμευσης.

• Σηκώστε τη λαβή αδειάσματος στην υψηλότερη Τραβήξτε προς τα μπροστά τη λαβή για να σηκώσετε το σάκο και να αδειάσετε το κομμένο χορτάρι.

• Για να συνεχίσετε το κόψιμο του γκαζόν, βεβαιωθείτε ότι χαμηλώσατε το σάκο και αυτό βρίσκεται σε σωστή θέση. Έτσι, θα επιτραπεί το κόψιμο του γκαζόν με το μηχάνημα.

θέση της.

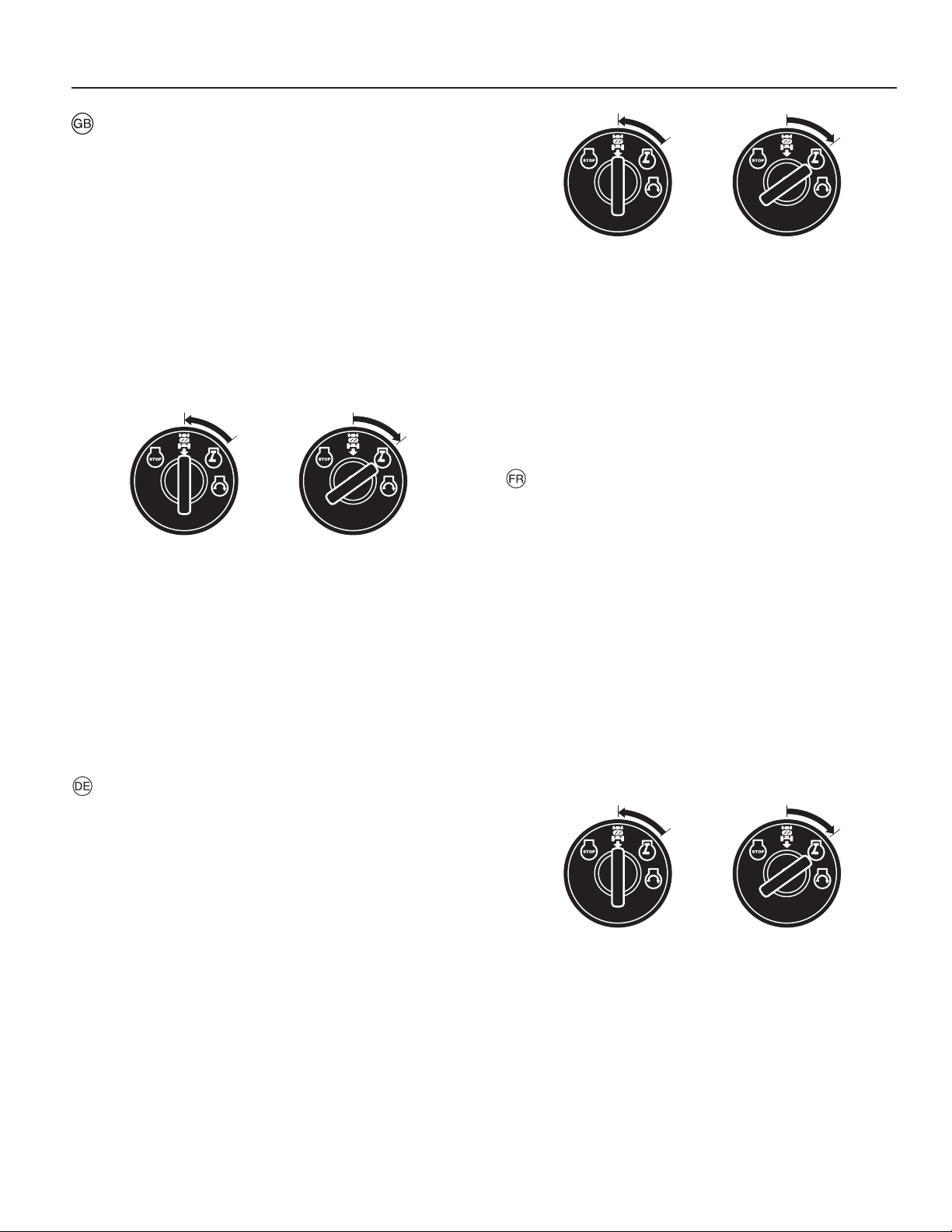

Electric dump system (If Equipped)

WARNING: Keep fingers and objects clear of the bagger during operation.

CAUTION: Do NOT place objects on top of the bagger or

lean on the bagger. Your tractor is equipped with a Dump Bag Alarm. To turn off

the alarm disengage the attachment clutch control.

• Position tractor in location you wish to dump bagger.

• Ensure that the transaxle is in the neutral position. Set parking brake.

• To dump clippings, activate the electric dump switch by turning the switch counter-clockwise until bagger reaches its highest position.

• To continue mowing, ensure that the area around the tractor is clear and carefully pull forward until the bagger has cleared the grass pile. Once the bagger is clear of the grass pile, stop the tractor, ensure the transaxle is in the neutral position, set the parking brake, and turn the dump switch clockwise until the bagger is completely down.

CAUTION: Do NOT place objects on top of the bagger or lean on the bagger.

IMPORTANT: The electric dump system may be equipped with an overload protection device. If the bagger system is overloaded, it will cut power to the system. The protection device will automatically reset after approximately 2 minutes. Once the system has reset, ensure that nothing is on top of or against the bagger that could overload the system. Open the bag slightly using the switch and then use a small rake or similar tool to scoop grass out of the bag. Once you have removed the excess load, attempt to dump the bagger using the electric dump system.

17. Elektrischer Auskippschalter (falls installiert)

WARNUNG: Halten Sie Ihre Hände sowie auch Gegenstände aller Art während des Betriebs von der Grasfangbox fern.

HINWEIS: Der Zündschalter muss zum Entleeren der

Grasfangbox in der Einschaltposition stehen. Der Traktor ist mit einer Alarmfunktion ausgestattet die sig-

nalisiert, wenn die Grasfangbox voll ist. Um den Alarm zu unterbrechen lösen Sie den Verbindungsstecker.

• Fahren Sie den Traktor an die Stelle, an der Sie die Box entleeren möchten.

• Zunächst muß sichergestellt werden, daß sich das Differentialgetriebe in Leerlaufstellung befindet. Legen Sie die Handbremse ein.

• Zum Auskippen von Grasabfällen drehen Sie den elektrischen Auskippschalter gegen den Uhrzeigersinn, bis die Grasfangbox die höchste Position erreicht hat.

• Um den Mähvorgang fortzusetzen, vergewissern Sie sich, dass der Bereich vor dem Traktor frei ist, und fahren Sie langsam vorwärts, bis die Grasfangbox den Grashaufen nicht mehr berührt. Sobald die Grasfangbox frei hängt, stoppen Sie den Traktor. Vergewissern Sie sich, dass das Getriebe in die Neutralposition geschaltet ist. Ziehen Sie die Feststellbremse an und drehen Sie den Auskippschalter im Uhrzeigersinn, bis die Grasfangbox die niedrigste Position erreicht hat.

WARNUNG: Legen Sie KEINE Gegenstände oben auf die Grasfangbox und lehnen Sie sich auch nicht daran.

WICHTIG: Das elektrische Auskippsystem ist unter Umständen mit einem Überlastschutz ausgestattet. Bei einer Überlastung der Grasfangbox wird die Stromversorgung des Systems unterbrochen. Nach etwa 2 Minuten wird der Überlastschutz automatisch deaktiviert. Nachdem das System auf diese Weise zurückgesetzt wurde, vergewissern Sie sich, dass nichts auf der Grasfangbox liegt oder daran lehnt, was das System überlasten könnte. Öffnen Sie den Sack per Schalter ein Stück weit und entfernen Sie Gras mit einem kleinen Rechen oder einem ähnlichen Werkzeug. Wenn Sie das Gewicht in der Grasfangbox auf diese Weise reduziert haben, versuchen Sie, die Grasfangbox mithilfe des elektrischen Auskippsystems zu entleeren.

17. Interrupteur de basculement électrique (le cas échéant)

AVERTISSEMENT : Tenez les doigts et les objets à l’écart de l’ensacheur pendant le fonctionnement.

REMARQUE : Le contacteur d’allumage doit être en position «

ON » (MARCHE) pour que l’ensacheur bascule.Votre tracteur est équipé d'une alarme sonore qui vous avertit lorsque le bac est plein. Pour arrêter l'alarme, débrayer les lames.

• Amener le tracteur là ou vous souhaitez le décharger.

• Vérifier que la boîte de vitesse est au point mort. Engagez

le frein de stationnement.

• Pour faire basculer les couteaux, tournez l’interrupteur

de basculement électrique dans le sens inverse des aiguilles d’une montre jusqu'à ce que l’ensacheur atteigne sa position la plus haute.

• Pour continuer de faucher, veillez à ce que l’espace autour

du tracteur soit dégagé et tirez soigneusement en avant jusqu’à ce que l’ensacheur ait éliminé l’amas d’herbe. Lorsque l’ensacheur aura éliminé l’amas d’herbe, arrêtez le tracteur, assurez-vous que la boîte-pont est en position neutre, serrez le frein de stationnement et tournez l’interrupteur de basculement dans le sens des aiguilles d’une montre jusqu’à ce que l’ensacheur soit complètement abaissé.

ATTENTION : NE posez aucun objet au-dessus de l’ensacheur et ne vous penchez pas au-dessus.

IMPORTANT : Le système de basculement électrique peut être équipé d’un dispositif de protection contre la surcharge. Si l’ensacheur est surchargé, il coupera l’alimentation électrique du système. Le dispositif de protection reviendra automatiquement à l’état initial après 2 minutes environ. Une fois que le système s’est remis à l’état initial, veillez à ce qu’aucun objet ne soit posé sur l’ensacheur ou appuyé contre lui pour éviter de surcharger le système. Ouvrez légèrement le sac à l’aide de l’interrupteur et utilisez ensuite un petit râteau ou un outil similaire pour vider le sac. Après avoir enlevé la charge excessive, faites basculer l’ensacheur à l’aide du système de basculement électrique.

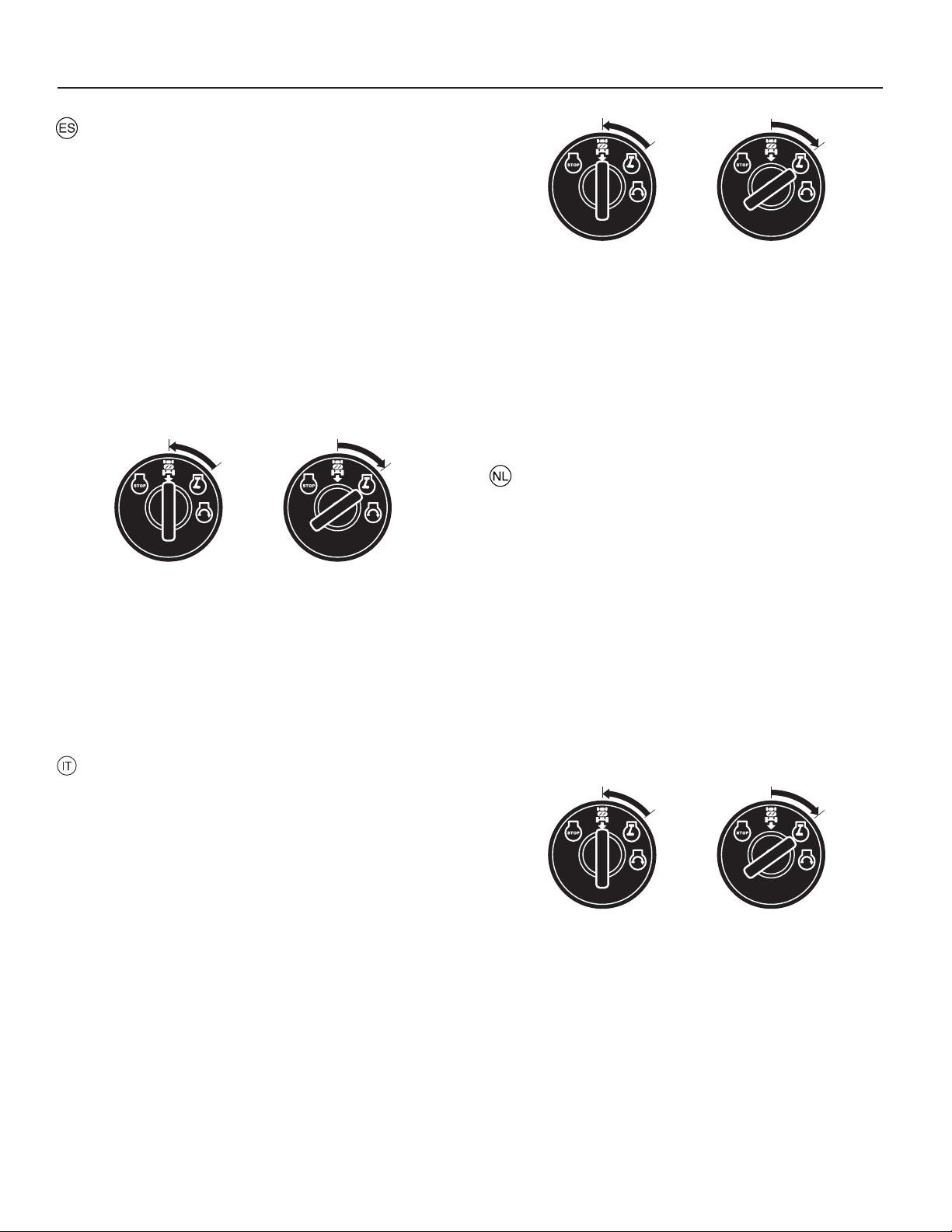

17. Interruptor eléctrico de descarga (si se incluyen)

ADVERTENCIA: No acerque los dedos ni ningún objeto a la ensacadora mientras esté funcionando.

NOTA: Para que la ensacadora se vacíe, el interruptor de

encendido debe situarse en la posición “ON. El tractor de Ud es equipado de una alarma para vaciar el

contenedor. Para desconectar la alarma hay que usar el interruptor la llave del embrague (acoplador) de engranaje.

• Pare Ud el tractor en el lugar donde ud quiere descargar

el contenedor.

• Asegurarse que el cambio mecánico con diferencial y

tracción anterior esté en posición neutro. Poner el freno de estacionamiento.

• Para vaciar los residuos, gire el interruptor eléctrico de

descarga hacia la izquierda hasta que la ensacadora alcance la altura máxima.

• Para seguir segando, asegúrese de que la zona que

rodea el tractor se encuentra despejada y avance con cuidado hasta que se vacíe la hierba de la ensacadora. Una vez que la ensacadora esté vacía, pare el tractor, verifique que el transeje se encuentra en punto muerto, ponga el freno de estacionamiento y gire el interruptor de descarga hacia la derecha para que la ensacadora descienda completamente.

PRECAUCIÓN: NO coloque objetos encima de la ensacadora ni apoye nada en ella.

IMPORTANTE: El sistema de descarga eléctrico puede incorporar un dispositivo de protección contra sobrecargas. Este dispositivo corta la corriente del sistema cuando se sobrecarga la ensacadora. La corriente se restablece de forma automática después de aproximadamente 2 minutos. Cuando el sistema vuelva a funcionar, asegúrese de que no hay nada encima ni apoyado en la ensacadora que pueda provocar la sobrecarga. Abra la bolsa un poco mediante el interruptor y utilice un rastrillo pequeño u otro utensilio similar para sacar la hierba de la bolsa. Cuando haya eliminado el exceso de carga, intente vaciar la ensacadora con el sistema de descarga eléctrico.

17. Elektrische stortschakelaar (se in dotazione)

WAARSCHUWING: Houd vingers en voorwerpen van de opvangbak vandaan tijdens de bediening.

OPMERKING: De contactschakelaar moet in de stand “AAN”

staan om de opvangbak te laten storten. Il vostro trattore è dotato di un cicalino che segnala quando

il cesto di raccolta è pieno. Per disinserire l'allarme, azionare il pulsante di innesto lame.

• Posizionarsi in un luogo adatto allo scarico dell'erba.

• Verificare che il meccanismo del cambio con differenziale sia in posizione di folle. Innestare il freno di stazionamento.

• Per svuotare il cesto di raccolta, attivare l’interruttore di svuotamento elettrico ruotandolo in senso antiorario fino a quando il cesto di raccolta raggiunge la posizione più alta.

• Per continuare la falciatura, verificare che l’area circostante il trattore sia libera e, prestando attenzione, tirare in avanti fino a quando il cesto non si è svuotato. Dopo avere svuotato l’erba, fermare il trattore, verificare che l’assetrazione sia nella posizione neutra, azionare il freno di stazionamento e ruotare l’interruttore di svuotamento in senso orario fino al completo abbassamento del cesto di raccolta.

AVVERTENZA: NON posizionare oggetti sul cesto né appoggiarvisi.

IMPORTANTE: Il sistema di svuotamento elettrico del cesto di raccolta può prevedere un dispositivo di protezione contro il sovraccarico. Se il cesto di raccolta è sovraccarico, si interrompe l’alimentazione al sistema. Il dispositivo di protezione viene automaticamente resettato dopo circa 2 minuti. Dopo il ripristino del sistema, verificare che non vi sia alcun oggetto appoggiato sopra o contro il cesto che possa determinare il sovraccarico del sistema. Aprire leggermente il sacco mediante l’interruttore, quindi con un piccolo rastrello o con un altro utensile simile estrarre l’erba dal sacco. Dopo avere eliminato l’erba in eccesso, cercare di effettuare lo svuotamento del cesto di raccolta mediante l’apposito sistema elettrico.

17. Interruttore di svuotamento elettrico (indien aanwezig)

AVVERTENZA: Tenere lontani dal cesto dita e altri oggetti durante il funzionamento.

NOTA: L’interruttore di accensione deve essere sulla posizione

“ON” per svuotare il cesto. Uw trekker is voorzien van een alarm voor het legen van de

container. Om het alarm uit te zetten moet u de schakelaar voor de containerbevestiging uitzetten.

• Plaats de trekker op de plek waar u de grascontainer wilt

legen.

• Controleer of de gecombineerde versnellingsbak en

achterbrug in “vrijloop” staat. Schakel de parkeerrem in.

• Activeer, om snoeimateriaal te storten, de elektrische

stortschakelaar door de schakelaar linksom te draaien totdat de opvangbak zijn hoogste stand bereikt.

• Zorg om te kunnen blijven maaien dat het gebied rond de

tractor vrij is en rijd langzaam totdat het gemaaide gras volledig uit de opvangbak is gestort. Zet de tractor stil zodra de opvangbak geleegd is, zorg dat de transaxle in de neutrale stand staat, stel de parkeerrem in en draai de stortschakelaar rechtsom totdat de opvangbak helemaal omlaaggebracht is.

OPGELET: GEEN voorwerpen op de bovenkant van de opvangbak plaatsen en NIET tegen de opvangbak leunen.

BELANGRIJK: Het elektrische stortsysteem kan uitgerust zijn met een beschermingsapparaat tegen overbelasting. Als het opvangbaksysteem overbelast is, wordt de stroom naar het systeem onderbroken. Het beschermingsapparaat reset zichzelf automatisch na ongeveer 2 minuten. Zorg ervoor dat, zodra het systeem gereset heeft, er niets op de bovenkant van de opvangbak ligt of ertegenaan leunt wat het systeem kan overbelasten. Open de bak met de schakelaar en gebruik een smalle hark of soortgelijk gereedschap om het gras uit de bak te scheppen. Zodra u de overtollige belading heeft verwijderd, probeert u de bak te laten storten met behulp van het elektrische stortsysteem.

Oilka klippmetoder

(För att kunna ändra till mulching eller bakutkast krävs att man inhandlat motsvarande tillbehör.)

Mulching

• Lyft upp klippdäcket i översta läget

• Tag bort uppsamlaren alternativt deﬂ ektorn.

• Kroka ur gummistropparna och ta bort utkastarröret.

• Installera mulchpluggen genom hålet och ner i klippdäckets öppning.

• Lås mulchpluggen genom att kroka fast gummistropparna över handtaget.

• Återmontera uppsamlaren alternativt deﬂ ektorn.

Bakutkast

• Lyft upp klippdäcket i översta läget.

• Tag bort uppsamlaren och mulchpluggen (om installerad).

• Om mulchpluggen var monterad, montera då tillbaka utkastarröret.

• Montera deﬂ ektorn med de fyra vingskruvarna.

• Drag åt ordentligt.

Uppsamling

• Lyft upp klippdäcket i översta läget.

• Tag bort deﬂ ektorn eller mulchpluggen

• Om mulchpluggen var monterad, montera då tillbake utkastarröret.

• Häng på uppsamlaren.

Ændring af funktion

(Græsspredeskærm og udstyr til ﬁ ndeling af græsset er ekstratilbehør).

Til ﬁ ndelingsredskab

• Løft klippeaggregatet til højeste stilling.

• Fjern græsbeholderen eller græsspredeskærmen.

• Tag de to remme af og fjern græsrøret.

• Før ﬁ ndelingsredskabet gennem hullet og ned i klippe- aggregatets åbning.

• Fastgør ﬁ ndelingsredskabet med de to remme over det håndtaget og gør krogene fast i de tilhørende huller.

• Monter græsbeholderen eller græssprederskærmen igen, så slåmaskinen kan fungere. Du er nu klar til at begynde på jorddækning med ﬁ ndelt græs.

Til græsbeholder

• Løft klippeaggregatet til højeste stilling.

• Fjern græsspredeskærmen eller ﬁ ndelingsredskabet.

• Hvis ﬁ ndelingsredskabet er installeret, installer græsrøret gennem åbningen på bagpladen.

• Fæst græsrøret til traktoren ved at hægte de to remme til græsrørets ﬂ ange.

• Installer græsbeholderen på traktoren.

Skifte klippesystem.

(Skifte til BioClip eller bakutkast krever at dette tilbehøret kjøpes.)

BioClip.

• Løft klippeaggregatet til høyeste klippehøyde.

• Ta av oppsamleren eller bakutkastdeﬂ ektoren.

• Hekt av de to stroppene og trekk ut utkasterkanalen.

• Stikk BioClip-pluggen og håndtaket inn i åpningen og skyv den helt ned til klippe- aggregatets utkasteråpning.

• Fest pluggen ved å legge stroppene over håndtaket og hekt fast i hullene som ﬁ nnes.

• Sett på oppsamleren eller deﬂ ektoren igjen ellers vil ikke klippeaggregatet starte.

Du er nå klar til å kjøre med BioClip.

Bakutkast.

• Løft klippeaggregatet til høyeste klippehøyde.

• Ta av oppsamleren og ev. BioClip-pluggen (hvis den er satt inn).

• Stikk utkastkanalen inn gjennom åpningen og skyv den over åpningen på aggregatet.

• Fest kanalen med de 2 stroppene som hektes inn i hullene i ﬂ ensen på kanalen.

• Fest bakutkastdeﬂ ektoren til bakplaten med 4 vingeskruer som skrus inn i gjengede hull.

• Trekk til vingeskruene godt.

Oppsamling.

• Løft klippeaggregatet til høyeste klippehøyde.

• Ta av bakutkastdeﬂ ektoen eller BioClip- pluggen.

• Stikk utkastkanalen inn gjennom åpningen og skyv den over åpningen på aggregatet.

• Fest kanalen med de 2 stroppene som hektes inn i hullene i ﬂ ensen på kanalen.

• Sett på plass oppsamleren.

Til græsspredeskærm

• Løft klippeaggregatet til højeste stilling.

• Fjern græsbeholderen eller ﬁ ndelingsredskabet.

• Hvis ﬁ ndelingsredskabet er installeret, installer græsrøret gennem åbningen på bagpladen.

• Fastgør græsrøret med de to remmene ved at sætte krogene i hullerne i ﬂ angen af græsrøret.

• Installer græsspredeskærmen på bagpladen med de ﬁ re vingeskruer på gevindene i bagpladen.

• Stram vingeskruerne ordentligt til.

Erilaiset leikkuumenetelmät.

[muuttaminen taakseheittäväksi tai bio-leikkaavaksi vaatii lisävarusteiden hankkimista]

Bioclip-järjestelmä

• Aseta leikkuulaite yläasentoon.

• Irrota keruusäiliö tai ruohon taakseheitto-ohjain.

• Irrota ruohon ulosheittotorvi.

• Aseta Bioclip-tulppa ruohon ulosheittotorven tilalle ja kiinnitä se kumikiinnittimillä.

• Aseta ruohonkokooja tai taakseheitto-ohjain takaisin paikoilleen.

Taakse heittävä leikkuumenetelmä.

• Nosta leikkuulaite yläasentoon.

• Irrota keruusäiliö tai Bioclip-tulppa (jos asennettuna).

• Asenna ruohon ulosheittotorvi paikoilleen kahdella kiinnikkeellä. Asenna ruohon taakseheitto-ohjain paikoilleen.

• Kiinnitä ruohon taakseheitto-ohjain neljällä siipiruuvilla jotka löytyvät takalevystä.

Ruohonkerääjä

• Nosta leikkuulaite yläasentoon.

• Irrota taakseheitto-ohjain tai Bioclip-tulppa (jos asennettuna).

• Aseta ruohon ulosheittotorvi paikoilleen ja kiinnitä kahdella kiinnikkeellä.

• Aseta ruohonkokooja paikoilleen.

Para converter o cortador de grama

(A conversão para adubagem ou para descarga traseira requer a compra desses acessórios).

Para adubar

• Colocar a base na posição alta de corte.

• Remover o enfardador ou o deﬂ etor de descarga traseira opcional.

• Soltar as duas (2) presilhas e remover o tubo de descarga.

• Inserir o conjunto plugue e manipulador através do painel na parte de trás e sobre o adaptador do tubo de descarga na base do cortador.

• Fixar o conjunto do plugue por conectar as duas presilhas sobre o manipulador e por engatar nos buracos fornecidos.

• Recolocar o enfardador ou o deﬂ etor de descarga traseiro para permitir ao cortador operar.

Você está agora pronto para iniciar a adubagem.

Para a descarga traseira

• Colocar a base na posição alta de corte.

• Remover o enfardador e o plug de adubação (se instalado).

• Instalar o tubo de descarga através da abertura no painel de trás, encaixando no adaptador da base.

• Fixe o tubo por engatar as duas (2) presilhas nos buracos da aba do tubo.

• Instale o deﬂ etor de descarga para o painel de trás por parafusar os quatro (4) parafusos borboleta nos insertos rosqueados localizados no painel traseiro.

• Apertar os parafusos borboleta com ﬁ rmeza.

Μετατροπή μηχανής κουρέματος γκαζόν

(Αν θέλετε να κάνετε μετατροπή σε συλλογή φύλλων ή εκβολή από το πίσω μέρος, θα χρειαστεί να αγοράσετε τα εξαρτήματα αυτά).

Για συλλογή φύλλων

• Θέστε τη βάση στην υψηλή θέση κοπής.

• Βγάλτε το σάκο ή τον προαιρετικό πίσω ανακλαστήρα εκβολής.

• Απαγκιστρώστε τους δύο (2) ιμάντες και βγάλτε τη χοάνη εκβολής.

• Τοποθετήστε τη διάταξη βύσματος και λαβής διαμέσου

της πίσω πλάκας και επάνω στον προσαρμογέα χοάνης της βάσης του μηχανήματος κουρέματος γκαζόν.

• Συγκρατήστε τη ιμάντες πάνω από τη λαβή και γαντζώστε στις δύο οπές που παρέχονται.

• Τοποθετήστε ξανά το σάκο ή τον προαιρετικό πίσω ανακλαστήρα εκβολής για να μπορεί να λειτουργήσει το μηχάνημα κουρέματος γκαζόν.

Τώρα είστε έτοιμοι να ξεκινήσετε τη συλλογή φύλλων.

διάταξη βύσματος συνδέοντας τους δύο

Εκβολή από το πίσω μέρος

• Θέστε τη βάση στην υψηλή θέση κοπής.

• Βγάλτε το σάκο ή το βύσμα συλλογή φύλλων (αν υπάρχει εγκατεστημένο).

• Τοποθετήστε τη χοάνη εκβολής διαμέσου του ανοίγματος

στην πίσω πλάκα και ολισθήστε πάνω από τον προσαρμογέα.

• Προσαρμόστε τη χοάνη αγκιστρώνοντας τους δύο ιμάντες στις οπές στη φλάντζα της χοάνης.

• Τοποθετήστε βιδώνοντας τις τέσσερις (4) βίδες με πτερύγια στα ένθετα με σπειρώματα που βρίσκονται στην πίσω πλάκα.

• Σφίξτε καλά τις βίδες με πτερύγια.

Για σάκο

• Θέστε τη βάση στην υψηλή θέση κοπής.

• Βγάλτε τον πίσω ανακλαστήρα εκβολής ή το βύσμα συλλογής φύλλων.

• Τοποθετήστε τη χοάνη

στην πίσω πλάκα και επάνω στον προσαρμογέα της βάσης του μηχανήματος κουρέματος γκαζόν.

• Προσαρμόστε τη χοάνη στο τρακτέρ γαντζώνοντας τους δύο ιμάντες στη φλάντζα της χοάνης.

• Τοποθετήστε το σάκο στο τρακτέρ.

τον ανακλαστήρα εκβολής στην πίσω πλάκα

εκβολής στο άνοιγμα που βρίσκεται

Para enfardar

• Colocar a base na posição de corte mais elevada.

• Remover o deﬂ etor de descarga traseiro ou o plugue de adubação.

• Inserir o tubo de descarga na abertura no painel de trás e no adaptador na base do cortador.

• Conectar o tubo ao trator por engatar as duas presilhas existentes na ﬂ ange do tubo.

• Instalar o enfardador no trator.

VARNING!

• Kör inte i terräng som lutar mer än max 15°. Risken för överslag bakåt är mycket stor.

• Kör inte på skrå över lutande terräng eftersom vältningsrisken då är stor.

• Undvik att stoppa eller starta i lutande terräng.

ADVARSEL!

• Kør ikke i terræn med mere end maks. 15° hældning. Traktoren kan vælte bagover!

• Kør ikke på langs hen ad skråninger. Traktoren kan vælte om på siden!

• Stop og start på ille vandret terræn bør udgås.

VAARA!

• Älä aja rinteillä, joiden kaltevuus on yli 15°: kaatumis-vaara taaksepäin.

• Älä aja rinteissä vinosti: kaatumisvaara sivulle.

• Vältä pysäyttämistä ja liikkeellelähtöä rinteissä.

CUIDADO!

• Não dirija em terreno que apresente ângulo maior que 15°, pois há um grande risco de centelhas atiradas para trás.

• Terrenos com declives oferecem risco signiﬁ cativo de tombo da máquina.

• Evite parar e dar partida em terrenos inclinados.

• Só troque de marcha quando a máquina estiver parada, para evitar avarias na caixa de engrenagem

ADVARSEL!

• Kjør ikke i terreng som heller mer enn maks. 15°. Risikoen for overslag bakover er da meget stor.

• Kjør ikke på skrå over hellende terreng, ettersom velterisikoen da er stor.

• Unngå å stoppe eller starte i hellende terreng.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

• Μην οδηγείτε σε έδαφος με κλίση μεγαλύτερη από 15°, το μέγιστο. Ο κίνδυνος ανατροπής προς τα πίσω είναι μεγάλος.

• Σε απότομο έδαφος, ο κίνδυνος για ανατροπή είναι σημαντικός.

• Αποφεύγετε να σταματάτε και να ξεκινάτε σε έδαφος με κλίση.

Att stänga av motorn

Flytta tillbehörets kopplingskontroll till det frigjorda läget. Flytta trottelkontrollen mellan lägena för halv och full fart (snabb). Lyft upp kapningsenheten och vrid tändningsnyckeln till ”STOP”-läget.

Når du slår av motoren

Flytt clutchkontroll-koblingen til utkoblet posisjon. Flytt gasspake-kontrollen til mellom middels og rask hastighet. Løft opp klippeenheten og vri om tenningsnøkkelen til ”STOPP”-posisjon.

Standsning af motoren

Flyt tilkoblingskoblingsstangen til frakoblet position. Flyt gaskontrollen til en position mellem halv og fuld hastighed (fast). Løft slåenheden op, og drej tændingsnøglen til positionen ”STOP”.

Koneen sammuttaminen

Siirrä kiinnityskytkimen säätö vapaa-asentoon. Siirrä kuristimen säätö välille täysi ja puolinopeus, käännä virta-avain asentoon “STOP” (seis).

Como desligar o motor

Movimentar o controle da embreagem na posição desengatada. Movimentar o controle borboleta entre a posição na metade e velocidade total (rápida). Suspender a unidade de corte e virar a chave de ignição na posição “STOP”.

VARNING!

Låt aldrig tändningsnyckeln sitta kvar då maskinen lämnas utan uppsikt för att hindra barn och obehöriga personer att starta motorn.

ADVARSEL!

La aldri tenningsnøkkelen stå i når maskinen forlates uten tilsyn. Dette for å hindre barn og uvedkommede personer i å starte motoren.

Σβήσιμο κινητήρα

Θέστε το χειριστήριο σύνδεσης εξαρτήματος στην απενεργοποιημένη θέση. Μετακινήστε το χειριστήριο μοχλού πεταλούδας μεταξύ της θέσης μισής και τελικής ταχύτητας (γρήγορη). Σηκώστε τη μονάδα κοπής και θέστε το κλειδί της μίζας στη θέση STOP.

VAARA!

Älä jätä koskaan virta-avainta paikalleen, kun kone jää ilman valvontaa, jotta lapset ja asiattomat henkilöt eivät voisi käynnistää moottoria.

CUIDADO!

Não deixe a chave da ignição na máquina quan do esta não está sendo usada, para evitar que crianças e outras pessoas não autorizadas liguem a máquina.

ADVARSEL!

Tændnøglen må aldrig efterlades, når maskinen forlades uden opsyn. Kun derved sikres, at børn og uvedkom-mende per so ner kan starte motoren.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην αφήνετε το κλειδί της μίζας επάνω στο μηχάνημα όταν δεν το χρησιμοποιείτε για να μην ξεκινήσουν τον κινητήρα παιδιά ή άλλα αναρμόδια άτομα.

6. Underhåll, Justering. 6. Vedlikehold, Justering.

6. Vedligeholdelse, Justering. 6. Kunnossapito, Säätö.

6. Manutenção E Regulagem. 6. Συντήρηση, Ρύθμιση.

VARNING!

Innan serviceåtgärder vidtas på motor eller klippaggregat skall följande göras:

• Tryck ner kopplings/bromspedalen och koppla in parkeringsbromsspaken.

• Flytta reglaget till neutralläget.

• För in/urkopplingsspaken till urkopplat läge.

• Stäng av motorn.

• Tag bort tändkabeln från tändstiftet.

ADVARSEL!

Før noen form for service foretas på motoren eller klippaggregatet må man gjøre følgende:

• Trykk ned clutch/bremsepedalen og kobl inn parkeringsbremsen.

• Sett drivkontrollspaken i fri.

• Sett inn/utkoblingsspaken i utkoblet stilling.

• Stopp motoren.

• Ta tenningskabelen av fra tennpluggen.

ADVARSEL!

Før service på motor eller knive udfør følgende:

• Tryk koblings/bremsepedalen ned, og aktiver parkeringsbremsen.

• Skift gearet til frigear.

• Sæt ind/udkoblingsstangen i udkoblet.

• Sluk motoren.

• Fjern tændkablet fra tændrøret.

VAARA!

Ennen moottorin tai leikkuulaitteen huoltoa:

• Paina kytkin-/jarrupoljin pohjaan ja kytke seisontajarru päälle.

• Siirrä vaihdevipu neutraaliin asentoon.

• Kytke leikkuulaite pois päältä.

• Pysäytä moottori.

• Irrota sytytystulpan johto.

AVISO!

Antes de fazer reparos no motor ou na unidade de corte, faça o seguinte:

• Desligue o motor.

• Coloque a alavanca de controle de movimento em ponto morto.

• Coloque a alavanca de conexão/desconexão na posição desengatada.

• Pise no pedal e acione o freio de estacionamento.

• Remova o cabo da ignição do plugue.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν εκτελέσετε εργασίες συντήρησης στον κινητήρα ή στη μονάδα κοπής, θα πρέπει να πραγματοποιήσετε τα εξής:

• Πιέστε προς τα κάτω το συμπλέκτη/πεντάλ φρένου και ενεργοποιήστε το μοχλό φρένου στάθμευσης.

• Θέστε το μοχλό ελέγχου κίνησης στη θέση νεκρά (Ν).

• Θέστε το μοχλό σύνδεσης/αποσύνδεσης στην απενεργοποιημένη θέση.

• Σβήστε

• Βγάλτε την ντίζα μίζας από το βύσμα.

τον κινητήρα.

02491

02473

(1) Huv (2) Kontakt till strålkarna

(1) Deksel (2) Tilkopling for frontlys

(1) Hjelm (2) Kabelmuffe til forlygter

(1) Moottorin kuomu (2) Ajovalojen johdon liitin

(1) Capota (2) Conector do ﬁ o do farol dianteiro

(1) Καπό (2) Σύνδεση καλωδίου προβολέα

Motorhuv

• Öppna huven.

• Lossa strålkastarkontakten.

• Stå framför traktorn och ta tag i huvens sidor, tippa den framåt och lyft den av traktorn.

• Sätt tillbaka den genom att passa in tapparna i deras hål i ramen.

• Anslut strålkastarkontakten och stäng huven.

Motordeksel

• Løft dekselet.

• Kopl fra ledningen til frontlysene.

• Stå foran traktoren. Ta tak i sidene på dekselet, vipp detframover og løft det av traktoren.

• Dekselet monteres igjen ved å skyve hengslene inn i sporene i rammen.

• Kopl frontlysene til igjen, og lukk dekselet.

Motorhjelm

• Løft hjelmen.

• Kobl ledningen til forlygterne fra ved kabelmuffen.

• Stå foran traktoren. Grib fat om hjelmens sider, vip den forover, og løft den af traktoren.

• Monteres hjelmen igen: Skub hjelmens hængselsbøjler ind i hullerne på rammen.

• Kobl kabelmuffen til forlygterne sammen igen. Luk hjelmen.

Moottorin kuomu

• Nosta kuomu ylös.

• Irrota ajovalojen johto.

• Asetu traktorin eteen. Tartu kuomuun sivuilta, kallista sitä eteenpäin ja nosta irti traktorista.

• Kun asetat kuomun paikalleen, ohjaa korvakkeet rungossa oleviin loviin.

• Kiinnitä ajovalojen johto ja laske kuomu alas.

Capota do motor

• Levante a capota.

• Desprenda o conector do fio do farol dianteiro.

• De pé em frente do trator, segure a capota pelos lados, ncline-a para a frente e retire-a do trator.

• Para reinstalar, enfie os pinos articulados da capota nos buracos da estrutura.

• Reconecte o fio de conexão do farol dianteiro e feche a capota.

Καπό κινητήρα

• Σηκώστε το καπό.

• Απασφαλίστε τη σύνδεση καλωδίου προβολέα.

• Σταθείτε μπροστά από το τρακτέρ. Πιάστε το καπό από τα πλαϊνά, γείρετε προς τα μπροστά και βγάλτε το από το τρακτέρ.

• Για να τοποθετήσετε ξανά, ολισθήστε τους

περιστρεφόμενους βραχίονες καπό στις σχισμές στο σκελετό.

• Συνδέστε ξανά τον συνδετήρα καλωδίου προβολέα κλείστε το καπό.

και

Underhåll

OBSERVERA: Underhåll bör utföras regelbundet för att

traktorn skall hållas i gott skick. VARNING: Lossa tändstiftskabeln för att undvika oavsiktlig

start för all reparation, inspektion eller underhåll.

Före varje användning:

• Kontrollera oljenivån och smöj rörliga delar efter behov.

• Kontrollera att alla bultar, muttrar och saxsprintar ﬁ nns på plats och är väl säkrade.

• Kontrollera polerna och ventileran på batteriet.

• Ladda långsamt upp med 6 A om detta behövs.

• Rensa luftgallret

• Håll traktorn fri från smuts och skräp för att undvika motorskador eller överhettning.

• Kontrollera bromsarnas funktion.

Rengöring

Använd inte högtryckstvätt till rengöringen. Det kan tränga in vatten i motorn och växellådan och därmed förkorta maskinens levnadslängd.

Vedligeholdelse

MERK! Traktoren bör gås igennem med jævne mellemrum,

så er du altid sikker på, at den er i orden. ADVARSEL! Træk tændkablet af inden du begynder på

reparations-, kontrol- eller vedligeholdelsesarbejde for at undgå utilsigtet start.

Inden hver start:

• Check olie, smör drejepunkter hvis det er påkrævet.

• Check bolte, mötrikker og splitpinde.

• Sjekk batteriets poler og åpninger.

• Genoplad langsomt på 6 ampere hvis det er nödvendigt.

• Rengör luftgitteret.

• Hold traktoren ren for snavs og græsklip for at undgå skader på motoren og overhedning.

• Check bremsernes funktion.

Rengjøring

Ikke bruk høytrykksspyler for rengjøring. Vann kan komme inn i motoren og transmisjonen og forkorte levetiden på maskinen.

Vedligeholdelse

BEMÆRK!Traktoren bør gås igennem med jævne mellemrum,

så er du altid sikker på, at den er i orden. ADVARSEL! Træk tændkablet af inden du begynder på

reparations–, kontrol– eller vedligeholdelsesarbejde for at undgå utilsigtet start.

Inden hver start:

• Check oliestanden. Smør lejer, hvis det er påkrævet.

• Check bolte, møtrikker og splitpinde.

• Check batteriets poler og åbninger.

• Genoplad batteriet langsomt med maks. 6 ampere, hvis det er nødvendigt.

• Rengør luftgitteret.

• Rengør traktoren for evt. snavs og græsklip for at undgå skader på motoren og overhedning.

• Kontroller bremsernes funktion.

Rengøring

Anvend ikke højtryks-vasker til rengøring. Der kan trænge vand ind i motoren og gearkassen og derved forkorte maskinens levetid.

Kunnosapito

HUMIO: Huoltotyöt tulee suorittaa säännöllisesti, jolloin

traktori säilyy jatkuvasti toimintakunoisena. VAARA: Irrota aina sytytystulpan johto ennen kuin teet mitään

tarkastuksia, huolto- tai korjaustöitä.

Aina ennen käyttöä:

• Tarkista öljyt ja voitele nivelet tarpeen mukaan.

• Varmista, että pultit, mutterit ja sokat ovat lujasti paikoillaan.

• Tarkista akun navat ja ilma-aukot.

• Lataa akku tarpeen vaatiessa hitaasti 6 ampeerin virralla.

• Puhdista ilmansuodatin.

• Pidä traktori puhtaana liasta ja roskista moottorivaurioiden ja ylikuumenemisen välttämiseksi.

• Tarkista, että jarrut toimivat moitteettomasti.

Pesu

Älä pese korkeapainepesurilla. Vesi voi tunkeutua moottoriin ja vaihteistoon ja lyhentää koneen käyttöikää.

Manutenção

NOTA: Manutenção periódica deve ser executada em base

regular de modo a manter seu trator em boas condições de funcionamento.

AVISO: Desligue o cabo de vela para evitar uma partida acidental antes de executar qualquer reparo, inspeção ou manutenção.

Antes de cada uso:

• Veriﬁ que o óleo, lubriﬁ que os pontos de pivô conforme necessário.

• Veriﬁ que para ver que todos os parafusos, porcas e contrapinos estejam nos seus lugares e seguros.

• Veriﬁ que a bateria, terminais e suspiros.

• Carregue lentamente a 6 amperes se necessário.

• Limpe a tela de ar.

• Mantenha o trator livre de sujeira e resíduos para previnir danos ao motor ou super-aquecimento do motor.

• Veriﬁ que a operação do freio.

Limpeza

Não utilize um aparelho de limpeza de alta pressão. A água pode entrar no motor e transmissão reduzindo a vida útil da máquina.

Συντήρηση

ΣΗΜΕΙΩΣΗ: Για να διατηρείτε το τρακτέρ σας σε καλή

κατάσταση λειτουργίας, θα πρέπει να πραγματοποιείται περιοδική συντήρηση σε τακτά χρονικά διαστήματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν ξεκινήσετε οποιαδήποτε εργασία επισκευής, ελέγχου ή συντήρησης, αποσυνδέστε την ντίζα μπουζί για να αποφεύγετε την τυχαία εκκίνηση.

Πριν από κάθε χρήση:

• Ελέγξτε το λάδι, λιπαίνετε τα

• Ελέγξτε αν είναι όλα τα μπουλόνια, τα παξιμάδια και οι κοπίλιες στη θέση τους με ασφάλεια.

• Ελέγξτε την μπαταρία, τους ακροδέκτες και τα ανοίγματα αερισμού.

• Φορτίστε ξανά και αργά στα 6 Amp, αν απαιτείται.

• Καθαρίστε τη σήτα αέρα.

• Διατηρείτε το τρακτέρ χωρίς βρομιά και φυτικά υλικά

να αποφεύγετε την πρόκληση βλάβης στον κινητήρα και την υπερθέρμανση.

• Ελέγξτε τη λειτουργία του φρένου.

Καθαρισμός

Μη χρησιμοποιείτε λάστιχο με υψηλή πίεση για τον καθαρισμό. Μπορεί να εισέλθει νερό στον κινητήρα και το κιβώτιο ταχυτήτων και να επιβραδύνει την ωφέλιμη ζωή του μηχανήματος.

κύρια σημεία, όπως απαιτείται.

για

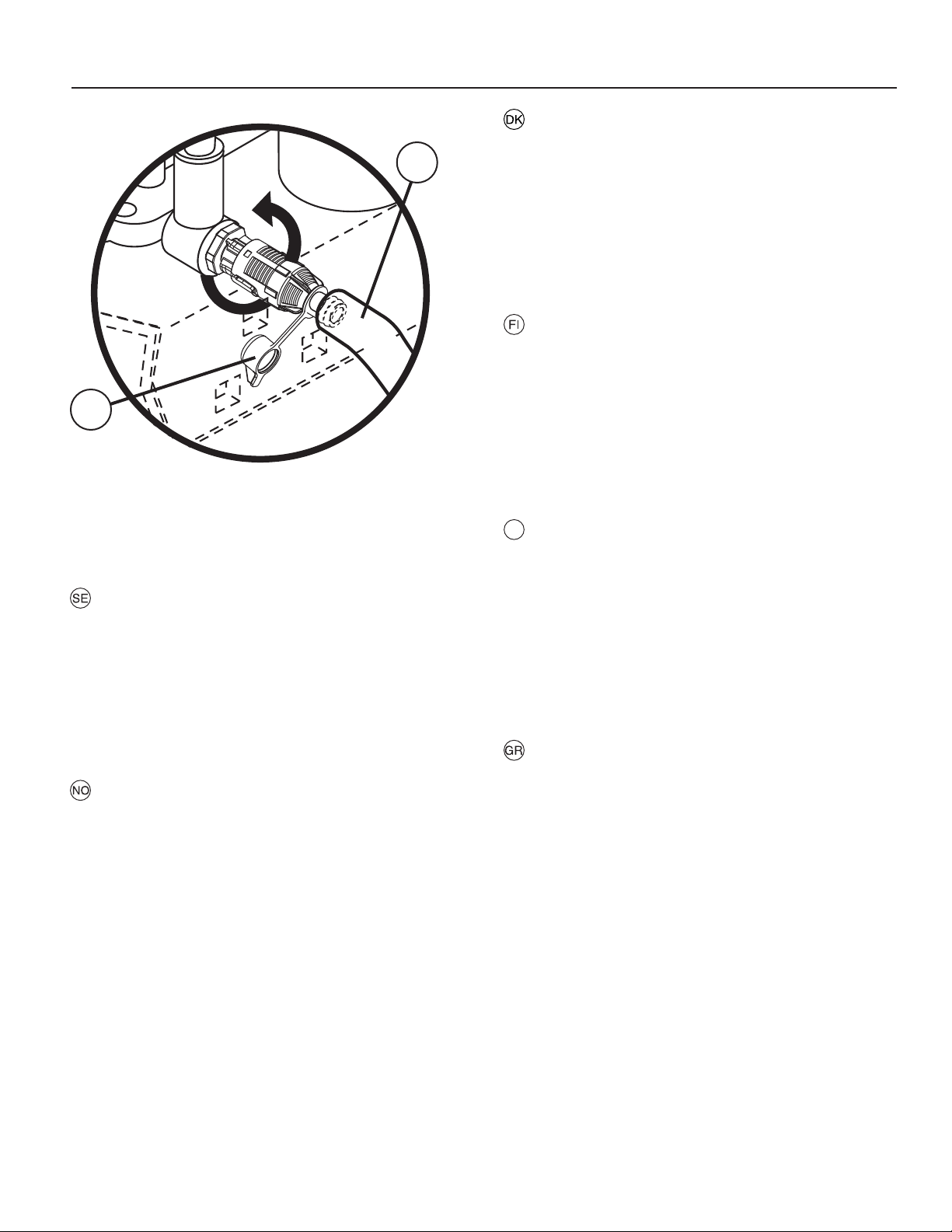

OLIESKIFT

Olieaﬂ øbsventil

02463

• Fjern hætten og installér aﬂ øbsrøret.

• Ventilen åbnes ved at presse den forsigtigt indad, dreje den mod uret og trække den ud.

• Ventilen lukkes ved at presse den indad og dreje den med uret.

• Fjern aﬂ øbsrøret og installér hætten.

1. Hætte

2. Aﬂ øbsrør

ÖLJYNVAIHTO

Öljyn tyhjennysventtiili

• Poista korkki ja asenna tyhjennysputki.

• Venttiilin avaamiseksi työnnä putkea sisäänpäin kevyesti, käännä sitä vastapäivään ja vedä se sitten ulos.

• Venttiilin sulkemiseksi työnnä putkea sisäänpäin ja käännä sitä myötäpäivään.

• Irrota tyhjennysputki ja aseta korkki paikoilleen.

1. Korkki

2. Tyhjennysputki

BYTE AV OLJA

Oljeavtappningsventil

• Tag av locket och sätt in avtappningsröret.

• För att öppna ventilen: Skjut lätt, vrid moturs och dra ut den.

• För att stänga ventilen: Skjut in och vrid medurs.

• Tag bort avtappningsröret och sätt i locket.

1. Lock

2. Avtappningsrör

OLJESKIFT

Tappeventil for olje

• Ta av lokket, og installer dreneringsrøret.

• Åpne ventilen ved å skyve litt inn, vri mot solen og dra den ut.

• Lukk ventilen ved å skyve inn og vri med solen.

• Fjern dreneringsrøret, og sett på lokket.

1. Lokk

2. Dreneringsrør

PARA MUDAR O ÓLEO

Válvula de escoamento do óleo

• Tire a tampa e coloque um tubo de escoamento.

• Para abrir a válvula, empurre-a ligeiramente, gire-a no sentido antiorário e puxe-a para fora.

• Para fechar a válvula, empurre-a para dentro e gire-a no sentido horário.

• Tire o tubo de escoamento do óleo e coloque novamente a tampa.

1. Tampa

2. Tubo de Escoamento

ΓΙΑ ΤΗΝ ΑΛΛΑΓΗ ΛΑΔΙΟΥ

Βαλβίδα αποστράγγισης λαδιού

• Βγάλτε την τάπα και τοποθετήστε το σωλήνα αποστράγγισης.

• Για να ανοίξετε τη βαλβίδα, πιέστε λίγο προς τα μέσα, στρέψτε αριστερόστροφα και τραβήξτε προς τα έξω.

• Για να κλείσετε τη βαλβίδα, πιέστε προς τα μέσα και στρέψτε δεξιόστροφα.

• Βγάλτε το σωλήνα αποστράγγισης και τοποθετήστε την τάπα.

1. Τά π α

2. Σωλήνας αποστράγγισης

SERVICEBOK

Fyll i datum för regelbunden service

Utföres Efter 8 Efter 25 Efter 50 Efter 100 Efter 200 vid behov driftstimmar driftstimmar driftstimmar driftstimmar driftstimmar

Byt motorolja (utan oljeﬁ lter) .............................................................

Byt motorolja (med oljeﬁ lter) .....................................................................................•

Smörj svängtappar ...........................................................................•

Kontrollera bromsfunktionen............... •

Rensa luftgallret.........................................................•

Rengör luftﬁ ltret och förﬁ ltret .....................................•

Byt pappersinsats i luftﬁ ltret................................................................................................................ •

Rensa motorns kylﬂ änsar .........................................................................................•

Byt tändstift ......................................................................................................................................... •

Kontrollera ringtrycket......................... •

Byt bränsleﬁ lter ..............................................................................................................................................................•

Rengör batteri och anslutningar .......................................................•

Kontrollera ljuddämparen .........................................................................................•

VEDLIKEHOLDSLISTE

Fyll inn datoene etterhvert som De utfører jevnlig vedlikehold

Etterhvert Etter 8 Etter 25 Etter 50 Etter 100 Etter 200 som det timers drift timers drift timers drift timers drift timers drift trengs

Skift motorolje (uten oljeﬁ lter) ...........................................................•

Skift motorolje (med oljeﬁ lter) ...................................................................................•

Smør stifter .......................................................................................•

Sjekk bremser..................................... •

Rengjør luftnett ..........................................................•

Rengjørluftﬁ lteretog

forhåndsrenser ..........................................................

Skift papirinnsatsen i luftﬁ lteret ........................................................................................................... •

Rengjør kjøleribbene i motoren ................................................................................•

Skift tennplugg .................................................................................................................................... •

Sjekk lufttrykket i hjulene .................... •

Skift ut drivstofﬁ lteret .....................................................................................................................................................•

Rengjør batteri og terminaler ............................................................•

Sjekk lydpotten .........................................................................................................•

•

VEDLIGEHOLDELSESSKEMA

Notér dato for udfört arbejde

Efter Hver 8. Hver 25. Hver 50. Hver 100. Hver 200. behov time time time time time

Skift af motorolie (uden olieﬁ lter) ......................................................

Skift af motorolie (med olieﬁ lter) ............................................................................... •

Smøring af drejepunkter ................................................................... •

Kontrol af bremser .................................•

Rengøring af luftgitter ................................................•

Rengøring af luftﬁ lter og forf ......................................•

Udskiftning af papirluftﬁ lter .................................................................................................................•

Rengøring af motorens köleribber ............................................................................•

Udskiftning af tændrør ........................................................................................................................•

Kontrol af dæktryk .................................•

Udskiftning af benzinﬁ lter .............................................................................................................................................. •

Rengöring af batteri og poler ............................................................ •

Kontrol af lyddæmper ............................................................................................... •

HUOLTOKIRJA

Merkitse huoltotöiden päivämäärät huoltokirjaan

Tarpeen 8 tunnin 25 tunnin 50 tunnin 100 tunnin 200 tunnin vaatiessa välein välein välein välein välein

•

Öljynvaihto

(ilman öljynsuodatinta)......................................................................

Öljynvaihto

(öljynsuodattimen kanssa) ........................................................................................

Nivelten voitelu .................................................................................•

Jarrujen tarkistus .................................•

Ilmanottosuotimen puhdistus .................................... •

Ilmansuotimen ja esi-suotimen

puhdistus ..................................................................

Ilmanpuhdistimen

suodinpanoksen vaihto .......................................................................................................................

Moottorin jäähdytysripojen

puhdistus ..................................................................................................................

Sytytystulpan vaihto............................................................................................................................ •

Akkunesteen pinta ...............................•

Polttoainesuotimen tarkistus.......................................................................................................................................... •

Akun ja napojen puhdistus ...............................................................•

Äänenvaimentimen tarkistus ....................................................................................•

•

REGISTRO DE SERVIÇO

Preencha as datas conforme você executa serviços regulares.

Conforme Necessário

Trocar o óleo do motor

(sem ﬁ ltro de óleo) ................................................................... •

Trocar o óleo do motor

(com ﬁ ltro de óleo) .....................................................................................

Lubriﬁ car pontos de pivô ......................................................... •

Veriﬁ car operação do freio...................•

Limpar tela de ar.....................................................•

Limpar ﬁ ltro de ar e pré-ﬁ ltro ..................................•

Substituir cartucho papel

ﬁ ltrante de ar...................................................................................................................

Limpar aletas de arrefecimento

do motor ....................................................................................................

Substituir a vela de ignição.............................................................................................•

Veriﬁ car a calibragem dos pneus ........•

Substituir o ﬁ ltro de combustível......................................................................................................•

Limpar a bateria e os terminais ............................................... •

Cada 8 horas

Cada 25 horas

Cada 50 horas

•

Cada 100 horas

•

Cada 200 horas

ΚΑΤΑΓΡΑΦΗ ΣΥΝΤΗΡΗΣΗΣ

Συμπληρώστε τις ημερομηνίες, καθώς ολοκληρώνετε την τακτική συντήρηση

Όπως Κάθε 8 Κάθε 25 Κάθε 50 Κάθε 100 Κάθε 200 απαιτείται ώρες ώρες ώρες ώρες ώρες

Αλλαγή λαδιού κινητήρα (χωρίς φίλτρο λαδιού) ........................................................

Αλλαγή λαδιού κινητήρα (με φίλτρο λαδιού) .............................................................................. •

Λίπανση κύριων σημείων ........................................................................................ •

Έλεγχος λειτουργίας φρένου .................................................. •

Καθαρισμός σήτας αέρα ...........................................................................•

Έλεγχος φίλτρου αέρα και προκαταβολικός καθαρισμός .........................•

Αλλαγή χάρτινης φύσιγγας καθαριστικού αέρα ............................................................................................•

Καθαρισμός πτερυγίων ψύξης κινητήρα ..................................................................................... •

Αλλαγή μπουζί .............................................................................................................................................•

Έλεγχος πίεσης ελαστικών ..................................................... •

Αλλαγή φίλτρου καυσίμου ...............................................................................................................................................•

Καθαρισμός μπαταρίας και ακροδεκτών ..................................................................•

Έλεγχος σιλανσιέ ........................................................................................................................•

•

Operator Presence System and Reverse Operation System (ROS)

Be sure operator presence and reverse operation sys tems are work ing properly. If your tractor does not function as described, repair the problem immediately.

• The engine should not start unless the brake pedal is fully de pressed, and the attachment clutch con trol is in the dis en gaged position.

CHECK OPERATOR PRESENCE SYSTEM:

When the engine is running, any attempt by the op er a tor

• to leave the seat without first setting the parking brake should shut off the engine.

• When the engine is running and the at tach ment clutch is engaged, any attempt by the operator to leave the seat should shut off the engine.

• The attachment clutch should never operate unless the operator is in the seat.

CHECK REVERSE OPERATION SYSTEM (ROS):

When the engine is running with the ignition switch in the

• Engine "ON" position and the at tach ment clutch engaged, any attempt by the operator to shift into reverse should shut off the engine.

• When the engine is running with the ignition switch in the ROS "ON" position and the at tach ment clutch engaged, any attempt by the operator to shift into reverse should NOT shut off the engine.

PRÜFEN DES RÜCKWÄRTSGANGSYSTEMS (ROS):

• Bei laufendem Motor mit dem Zündschlüssel auf Stellung Motor sollte jeder Versuch des Fahrers, auf Rückwärtsgang zu schalten, den Motor abschalten.

• Bei laufendem Motor mit dem Zündschlüssel auf Stellung ROS sollte jeder Versuch des Fahrers, auf Rückwärtsgang zu schalten, den Motor NICHT abschalten.

Système de détection opérateur et sécurité de marche arrière (ROS)

S’assurer que les dispositifs de sécurité (présence opérateur et marche arrière) fonctionnement correctement. Si votre tracteur ne fonctionne pas comme il est décrit plus haut, remédier au problème immédiatement.

• Le moteur ne devrait pas démarrer si la pédale du frein n’est pas complètement appuyée et si l’embrayage de l’équipement n’est pas relâché.

VERIFIER LE CAPTEUR DE PRESENCE OPERATEUR:

• Le moteur s’arrêtera chaque fois que l’opérateur se lève de son siège sans avoir d’abord enclenché le frein de stationnement.

• Le moteur s’arrêtera chaque fois que l’opérateur se lève de son siège et que l’embrayage de l’équipement est enclenché.

• L’embrayage de l’équipement ne devrait jamais être enclenché si l’opérateur n’est pas assis dans son siège.

"AN" und mit eingehakter Anhängerkupplung

Fahrer-Anwesenheitssystem und Rückwärtsgangsystem (ROS)

Vergewissern Sie sich, dass das Fahrer-Anwesenheitssystem und das Rückwärtsgangsystem richtig funktionieren. Wenn Ihr Traktor nicht wie beschrieben funktioniert, sollten Sie das Problem sofort reparieren.

• Der Motor sollte nicht starten, wenn das Bremspedal nicht voll niedergedrückt und die Anhängerkupplungskontrolle in ausgeklinkter Stellung ist.

PRÜFEN DES FAHRER-ANWESENHEITSSYSTEMS:

• Wenn der Motor läuft, sollte jeder Versuch des Fahrers, den Sitz zu verlassen, ohne vorher die Handbremse einzulegen, den Motor abschalten.

• Wenn der Motor läuft und die Anhängerkupplung eingehakt ist, sollte jeder Versuch des Fahrers, den Sitz zu verlassen, den Motor abschalten.

• Die Anhängerkupplung sollte nie funktionieren, wenn der Fahrer nicht auf dem Sitz ist.

VERIFIER LE DISPOSITIF DE SECURITE MARCHE ARRIERE (ROS):

• Le moteur s’arrêtera chaque fois que l’opérateur essaie d’enclencher la marche arrière quand la clé de contact est sur la position Moteur

"Marche" (ON) et que l’embrayage

de l’équipement est enclenché.

• Le moteur s’arrêtera chaque fois que l’opérateur essaie d’enclencher la marche arrière quand la clé de contact est en position ROS

"Marche" (ON) et que l’embrayage

de l’équipement est enclenché.

Sistema de Presencia Operador y Sistema de Funcionamiento Atrás (ROS)

Asegurarse de que los sistemas de presencia operador y funcionamiento atrás funcionen adecuadamente. Si tu tractor no funciona como descrito, hay que reparar el problema inmediatamente.

• El motor no tiene que arrancar hasta que le pedal del freno no esté completamente presionado, y el mando del embrague esté en la posición desembragada.

CONTROL SISTEMA PRESENCIA OPERADOR:

• Cuando el motor está en marcha, cualquier tentativa del operador de dejar el asiento sin poner primero el freno de mano apagará el motor.

• Cuando el motor está en marcha y el embrague está embragado, cualquier tentativa del operador de dejar el asiento apagará el motor.

• El embrague no tiene que funcionar si el operador no está asentado.

CONTROL SISTEMA DE FUNCIONAMIENTO ATRÁS (ROS):

• Cuando el motor está en marcha con el interruptor de ignición en la posición Motor cualquier tentativa del operador de poner la marcha atrás apagará el motor.

• Cuando el motor está en marcha con el interruptor de ignición en la posición ROS 'ON' y el embrague puesto, cualquier tentativa del operador de poner la marcha atrás no apagará el motor.

Sistema di Presenza Operatore e Sistema per operazioni in retromarcia (ROS)

Assicurarsi che i sistemi di presenza operatore e reverse operation funzionino correttamente. Se il Vostro trattore non funziona nel modo qui descritto, riparare il problema immediatamente.

• Il motore non dovrebbe partire se il pedale del freno non è completamente premuto e l’innesto della frizione non è nella posizione disinnestata.

CONTROLLO DEL SISTEMA DI PRESENZA OPERATORE:

• Mentre il motore è acceso qualsiasi tentativo da parte dell’operatore di lasciare il suo posto senza prima attivare il freno di parcheggio dovrebbe comportare lo spegnimento del motore.

• Mentre il motore è acceso e l’innesto della frizione è inserito, qualsiasi tentativo da parte dell’operatore di lasciare il suo posto dovrebbe comportare lo spegnimento del motore.

• L’innesto della frizione non dovrebbe funzionare se l’operatore non è seduto al suo posto.

"ON" y el embrague puesto,

CONTROLLO DEL SISTEMA PER OPERAZIONI IN RETROMARCIA (ROS):

• Mentre il motore è acceso con il pulsante di accensione del Motore nella posizione

"ON" e l’innesto della frizione inserito, qualsiasi tentativo da parte dell’operatore di inserire la retromarcia dovrebbe comportare lo spegnimento del motore.

• Mentre il motore è acceso con il pulsante di accensione del ROS nella posizione

"ON" e l’innesto della frizione inserito, qualsiasi tentativo da parte dell’operatore di inserire la retromarcia NON dovrebbe comportare lo spegnimento del motore.

Systeem voor aanwezigheid bestuurder en systeem voor achteruit werken (ROS)

Zorg ervoor dat de systemen voor de aanwezigheid van de bestuurder en voor achteruit werken goed werken. Als uw tractor niet zoals hierboven beschreven werkt, dient u het probleem onmiddellijk op te lossen.

• De motor start niet, tenzij het rempedaal volledig ingedrukt is en het aankoppelingspedaalregelaar zich in de vrije positie bevindt.

CONTROLEER HET SYSTEEM VOOR AANWEZIGHEID BESTUURDER

• Wanneer de motor loopt, dient elke poging door de bestuurder om zijn stoel te verlaten zonder eerst de parkeerrem in te stellen de motor uit te zetten.

• Wanneer de motor loopt en het aankoppelingspedaal is actief, dient elke poging van de bestuurder om zijn stoel te verlaten de motor af te sluiten.

• Het aankoppelingspedaal dient nooit te werken, tenzij de bestuurder in zijn stoel zit.

CONTROLEER HET SYSTEEM VOOR ACHTERUIT WERKEN (ROS)

• Als de motor loopt en de contactschakelaar zich in de

"ON" van de motor bevindt en het aankoppeling-

positie spedaal is actief, dient elke poging van de bestuurder om over te schakelen naar achteruit (reverse) de motor af te sluiten.

"ON" van de ROS bevindt en het aankoppeling-

positie spedaal is actief, dient elke poging van de bestuurder om over te schakelen naar achteruit (reverse) de motor niet af te sluiten.

Knivar

Knivarna skall vara skarpa för att få bästa klippresultat. Slipningen kan göras med ﬁ l eller slipskiva.

OBSERVERA!

Det är mycket viktigt att båda knivarna slipas lika mycket för att förhindra obalans.

Kniver.

For å få best mulig klipperesultat må knivene være skarpe. Sliping kan gjøres med ﬁ l eller slipeskive.

MERK!

For å forhindre ubalanse er det svært viktig at begge endene på kniven slipes like mye.

Knive

Knivene skal være skarpe for at sikre det bedste klipperesultat. Slib knivene med ﬁ l eller slibeskive.

BEMÆRK!

Det er meget vigtigt, at begge knivender slibes lige meget, for at forhindre ubalance.

Terät

Terien pitää olla terävät parhaan leikkuujäljen takaamiseksi. Teroitus voidaan tehdä viilalla tai hiomalaikalla.

HUMIO!

On erittäin tärkeää, että terän molempia päitä hiotaan yhtä paljon ta sa pai non säilyttämiseksi.

Underhåll av knivarna

VIKTIGT: Knivarna har olika centrumhål och måste monteras

på rätt sida. Rekomenderas att man jobbar med en kniv åt gången.

Stell av knivene.

VIKTIG: Knivene på din klipper er ikke like og må monterespå

riktig side. Det anbefales å jobbe med en kniv om gangen for å være sikker på at delene monteres riktig

Vedligeholdelse af knive

VIGTIGT: Bladene på din maskine er ikke ens og skal install-

eres på den korrekte side. Vi anbefaler, at du arbejder på en blad på gangen for at undgå ombytning.

Terien Huolto

TÄRKEÄÄ:Terät ovat erilaisia vrt. reikä ja ne täytyy asentaa

oikein leikkuulaitteeseen. Suosittelemme, että työskentelet yhden terän kanssa kerrallaan, jotta välttyisit virheasennukselta.

Cuidado Da Lâmina

CUIDADO COM AS LÂMINAS: As lâminas no seu cortador

não são idênticas e devem ser instaladas do lado correto. É recomendável que você trabalhe com uma lâmina por vez para garantir a montagem apropriada dos componentes.

Φροντίδα λεπίδας

ΣΗΜΑΝΤΙΚΟ: Οι λεπίδες του μηχανήματος κουρέματος

γκαζόν δεν είναι ίδιες και πρέπει να τοποθετούνται στη σωστή πλευρά. Συνιστάται να εκτελείται τις εργασίες σε μία λεπίδα τη φορά για να εξασφαλίσετε τη σωστή συναρμολόγηση των εξαρτημάτων.

Lâminas

As lâminas devem ser aﬁ adas para atingir o melhor resultado possível de corte. Para aﬁ ar, use lima ou disco de esmeril- hamento.

CUIDADO!

Aperte bem as lâminas (4-5 kpm, 30-35 pés-libras) após o uso para evitar ferimentos. Use luvas durante essa operação para proteger as mãos.

Λεπίδες

Οι λεπίδες θα πρέπει να είναι αιχμηρές για να έχετε τα βέλτιστα αποτελέσματα κοπής. Το τρόχισμα μπορεί να πραγματοποιηθεί με λίμα ή δίσκο τροχίσματος.

ΣΗΜΕΙΩΣΗ:

Είναι πολύ σημαντικό το τρόχισμα και των δύο λεπίδων να

είναι ισοδύναμο για να αποφεύγεται η αστάθεια.

02647

Femstjärnigt centrumhål högergängad bult

Kniv med 5-stjerne hull og skrue med høyr-egjenger.

Kniv med 5-stjernet hul og bolt e højregevind.

Terä jossa on viisikulmainen reikä = oikeakiertinen pultti.

Lâmina padrão 5-Star com parafuso rosca à direita

Μορφή αστεριού 5 σημείων με μπουλόνι δεξιόστροφου σπειρώματος

Sexstjärnigt centrumhål vänstergägad bult

Kniv med 6-stjerne hull og skrue med venstre- gjenger.

Kniv med 6-stjernet hul og bolt med venstrege- vind.

Terä, jossa on kuusikulmainen reikä = vasenkierteinen pultti.

Lâmina padrão 6-Star com parafuso rosca ¡a esquerda

Μορφή αστεριού 6 σημείων με μπουλόνι αριστερόστροφου σπειρώματος

1. Högergängad bult

2. Låsbricka

3. Planbricka

4. Kniv

1. 6-kant skrue med høyregjenger.

2. Låseskive.

3. Underlagsskive.

4. Kniv.

1. Bolt med højregevind

2. Låseskive

3. Fladskive

4. Kniv

1. Oikeakierteinen pultti

2. Jousialuslevy

3. Aluslevy

4. Terä

1. Parafuso sextavado

com rosca à direita.

2. Arruela de Pressão

3. Arruela Lisa

4. Lâmina

5. Femstjärnigt centrumhål

6. Femstjärnigt axeltapp

7. Vinge

8. Drivspindel komplett

5. 5-stjerne hull.

6. 5-stjerne spindel.

7. Blåsevinge

8. Spindel komplett.

5. 5-stjernet centerhul

6. 5-stjernet spindel

7. Knivsæg

8. Spindel med kileremshjul

5. Reikä

6. Pidike

7. Siiveke

8. Teräpukki

5. Furo do Centro em 5-Star

6. Mandril 5-Star

7. Pá de hélice

8. Conjunto do Mandril

Kniv med fexstjärnigt centrum

Högergängad bult som lossas moturs och dras åt medurs.

Kniv med 5-stjerne hull.

Midthullet på denne kniven har form som en stjerne med 5 tagger. Knivskruen har vanlige høyregjenger som løsner når den skrues mot urviseren og strammes når den skrues med urviseren.

Kniv med 5-stjernet centerhul

Denne kniv har et 5-stjerneformet centerhul. Bolten som fæster dette blad har alm. højregevind, som man løsner ved dreje imod uret og strammer ved dreje med uret.

Terä, jossa on viisikulmainen keskiö

Veitsen keskus on viisikulmainen (5). Pultti on oikea kätinen ja se täytyy kiertää kiinni kellonviisarin suuntaan ja auki vastapaivään.

Lâmina padrão 5-star

O furo central dessa lâmina tem uma estrela de cinco pontas como padrão. O parafuso que ﬁ xa essa lâmina tem rosca normal (à direita), rosca esta que afrouxa quando o parafuso é girado no sentido anti-horário e aperta no sentido horário.

Λεπίδα με μορφή αστεριού 5 σημείων

Το κέντρο αυτής της λεπίδας έχει μορφή αστεριού πέντε (5) σημείων. Το μπουλόνι που στερεώνει αυτή τη λεπίδα

έχει κανονικό δεξιόστροφο σπείρωμα που ξεσφίγγεται όταν περιστρέφεται αριστερόστροφα ( ) και σφίγγεται όταν περιστρέφεται δεξιόστροφα ( ).

1. Εξαγωνικό μπουλόνι με δεξιόστροφο σπείρωμα

2. Ροδέλα ασφάλισης

3. Πλακέ ροδέλα

4. Λεπίδα

5. Κεντρική οπή για αστέρι 5 σημείων

6. Μορφή αστεριού 5

σημείων

7. Πίσω άκρο

8. Διάταξη άξονα

1. Vänstergängad bult

2. Låsbricka

3. Planbricka

4. Kniv

1. 6-kant skrue med venstregjenger.

2. Låseskive.

3. Underlagsskive.

4. Kniv.

1. Bolt med venstregevind

2. Låseskive

3. Fladskive

4. Kniv

1. Vasenkierteinen pultti

2. Jousialuslevy

3. Aluslevy

4. Terä

5. Sexstjärnigt centrumhål

6. Sexstjärnig axeltapp

7. Vinge

8. Drivspindel komplett

5. 6-stjerne hull.

6. 6-stjerne spindel.

7. Blåsevinge

8. Spindel komplett.

5. 6-stjernet centerhul

6. 6-stjernet spindel

7. Knivsæg

8. Spindel med kileremshjul

5. Reikä

6. Pidike

7. Siiveke

8. Teräpukki

Kniv med sexstjärnigt centrum

Vänstergänggad bult som lossas medurs och dras åt moturs.

Kniv med 6-stjerne hull

Midhuller på denne kniven har form som en stjerne med 6 tagger. Knivskruen har venstregjenger som løsner når den skrues med urviseren og strammes når den skrues mot urviseren.

Kniv med 6-stjernet centerhul

Denne kniv har et 6-stjerneformet centerhul. Bolten som fæster dette blad har venstregevind, som man løsner ved dreje med uret og strammer ved dreje imod uret.

Terä, jossa on kuusikulmainen reikä

Terän keskus on kuusikulmainen (6). Terän pultti on vasenkierteinen ja se avataan kiertämällä myötäpäivään ja kiristetään kiertämällä vastapäivään.

Lâmina padrão 6-star

O furo central dessa lâmina tem uma estrela de seis pontas como padrão. O parafuso que ﬁ xa essa lâmina tem rosca à esquerda, rosca esta que afrouxa quando o parafuso é girado no sentido horário e aperta no sentido anti-horário.

1. Parafuso sextavado com

rosca à esquerda.

2. Arruela de Pressão

3. Arruela Lisa

4. Lâmina

1. Εξαγωνικό μπουλόνι

με αριστερόστροφο σπείρωμα

2. Ροδέλα ασφάλισης

3. Πλακέ ροδέλα

4. Λεπίδα

5. Furo do Centro em

6-Star

6. Mandril 6-Star

7. Pá de hélice

8. Conjunto do Mandril

5. Κεντρική οπή για αστέρι 6 σημείων

6. Μορφή αστεριού 6

σημείων

7. Πίσω άκρο

8. Διάταξη άξονα

Λεπίδα με μορφή αστεριού 6 σημείων

Το κέντρο αυτής της λεπίδας έχει μορφή αστεριού έξι (6) σημείων. Το μπουλόνι που στερεώνει αυτή τη λεπίδα

έχει αριστερόστροφο σπείρωμα που ξεσφίγγεται όταν περιστρέφεται δεξιόστροφα ( ) και σφίγγεται όταν περιστρέφεται αριστερόστροφα ( ).

För buasta klippresultat måste knivarna hållas välslipade. Byt ut böjda eller skadade knivar.

Demontering av knivar

• Lyft upp klippdäcket översta läget

• Ta bort bult, låsbricka och planbricka.

• Montera ny eller slipad kniv med vingen uppåt som visas på bild.

VIKTIGT: Knivens centrumhål och axeltappens stjärnmönster måste match.

• Montera tillbaka bult, låsbricka och planbricka som visas på bild.

• Drag åt ordentligt (37-47 Nm).

VIKTIGT: Knivbultarna är special, använd endast orig i nal.

For å få best klipperesultat må klippe- knivene holdes skarpe. Skift ut bøyde eller skadde kniver.

Bytte kniver.

• Løft klippeaggregatet til høyeste klippehøyde for å komme til knivene.

• Ta av skruene, låseskivene og underlagsskivene som holder knivene.

• Sett på nye eller nyslipte kniver, med blåsevingen opp mot dekslet som vist.

VIKTIG: For å sikre riktig montering, må senterhullet på knivene passe overens med stjerneformen på knivakselen.

• Sett på skruene, låseskivene og underlagsskivene i riktig rekkefølge som vist.

• Trekk til skruene skikkelig (37-47 Nm).

VIKTIG: Knivskruene er klasse 8.

Pidä terät kunnossa ja terävänä.

Terien vaihto

• Sammuta moottori ja irrota sytytystulpan johto

• Nosta leikkuulaite ylös.

• Irroita terän pultti (huomio kätisyys) ja aluslevyt.

• Terää asennettaessa kärjen pitää osoittaa ylöspäin kuten kuvassa.

TÄRKEÄÄ: Varmista ettå keskiö osuu tähden muotoiseen pidikkeeseen

• Asenna pultti aluslevyineen paikoilleen ja kiristä kunnolla.

(37-47 Nm).

TÄRKEÄÄ: Pultti on lämpökäsitelty.

Para um melhor desempenho, as lâminas do cortador devem ser mantidas aﬁ adas.

REMOÇÃO DA LÂMINA

• Suspenda o cortador para uma posição mais elevada, para possibilitar o acesso às lâminas.

• Remova o parafuso sextavado, a arruela de pressão e a arruela lisa segurando a lâmina.

• Instale a lâmina nova ou a amolada com as pás de hélice voltadas para a base, conforme ilustrado.

IMPORTANTE: Para garantir a montagem apropriada, o furo central na lâmina deve estar alinhado com a estrela no conjunto do mandril.

• Recoloque o parafuso sextavado com a arruela de pressão e a arruela lisa na ordem exata, conforme mostrado na ﬁ gura.

• Aperte o parafuso com ﬁ rmeza (37-47 Nm).

IMPORTANTE: O parafuso da lâmina é tratado termicamente (grau 8).

For at opnå det bedste result skal slåmaskinens knive holdes skarpe. Udskift bøjede eller beskadigede knive.

Udskiftning af kniv

• Løft maskinen op for at tillade adgang til knivene.

• Fjern bolten, låseskiven og ﬂ adskiven som holder kniven.

• Monter en ny eller nysleben kniv med knivsæggen bøjende opad som vist.

VIGTIGT: Stjernehullet skal sidde ordentligt på den stjerneformede aksel.

• Monter på ny bolten, låseskiven og ﬂ adskiven i denne orden som vist.

• Stram bolten ordentligt (37-47 Nm).

VIGTIGT: Knivbolten er specielt varmebehandlet

Για βέλτιστα αποτελέσματα, οι λεπίδες του μηχανήματος κουρέματος γκαζόν πρέπει να είναι αιχμηρές. Αλλάξτε τις λυγισμένες ή φθαρμένες λεπίδες.

Αφαιρεση Λεπιδασ

• Σηκώστε το μηχάνημα κουρέματος γκαζόν στην υψηλότερη θέση για να είναι δυνατή η πρόσβαση στις λεπίδες.

• Βγάλτε το εξαγωνικό μπουλόνι, τη ροδέλα ασφάλισης και την πλακέ ροδέλα που ασφαλίζουν τη λεπίδα.

• Τοποθετήστε μια καινούργια ή τροχισμένη λεπίδα με

το πίσω άκρο να είναι στραμμένο προς τη βάση, όπως απεικονίζεται.

ΣΗΜΑΝΤΙΚΟ: Για να εξασφαλίσετε τη σωστή συναρμολόγηση, η κεντρική οπή της λεπίδας πρέπει να είναι ευθυγραμμισμένη με το αστέρι που βρίσκεται στη διάταξη άξονα.

• Συναρμολογήστε ξανά το εξαγωνικό μπουλόνι, τη ροδέλα ασφάλισης και την πλακέ ροδέλα στην ακριβή σειρά, όπως απεικονίζεται.

• Σφίξτε καλά το μπουλόνι (37-47 Nm).

ΣΗΜΑΝΤΙΚΟ: Το μπουλόνι λεπίδας θερμότητα σε βαθμό 8.

είναι επεξεργασμένο με

Demontering av klippaggregat

Arbeta från höger sida av maskinen.

1. Tag bort remmen från motorns remhjul (1).

2. Tag bort de två bakre hårnålsfjädrarna (2) och slå med en hammare bort axeltapparna.

3. Tag bort hårnålsfjädrarna (3), (4), (5) och resp. axlar.

4. Drag spaken för höjning/sänkning av klippaggregatet bakåt.

5. Drag ut klippaggregatet från maskinen.

Desmontagem da unidade de corte

Desmonte a correia de propulsão da unidade de corte conforme descrito acima. Comece pelo lado direito da máquina.

1. Desmonte a mola de retenção (1) e remova a alavanca.

2. Remova as duas molas de retenção traseiras (2) e remova as tarraxas do eixo com um golpe de martelo.

3. Remova as molas de retenção (3), (4), (5) e eixos.

4. Puxe a alavanca de levantar/baixar a unidade de corte para trás.

5. Retire a unidade de corte da máquina.

Αποσυναρμολόγηση μονάδας κοπήςΘα

Πρέπει να εργαστείτε από τη δεξιά πλευρά του μηχανήματος.

1. Βγάλτε τον ιμάντα από την τροχαλία κινητήρα (1).

2. Βγάλτε τα δύο πίσω ελατήρια συγκράτησης (2) και βγάλτε τις τάπες άξονα χτυπώντας τις με σφυρί.

3. Βγάλτε τα ελατήρια συγκράτησης (3), (4), (5) και τους άξονες.

4. Τραβήξτε προς τα πίσω το μοχλό για ανύψωση/χαμήλωμα της μονάδας

5. Τραβήξτε προς τα έξω τη μονάδα κοπής από το μηχάνημα.

Montering av klippaggregat

• Skjut in klippaggregatet under maskinen. Utkastaröppningen skall vara åt höger.

• Monteringen sker i omvänd ordningsföljd mot demonteringen.

κοπής.

Demontering av klippeaggregatet.

Arbeid fra høyre side av maskinen.

1. Ta remmen av motorens remskive (1).

2. Trekk ut hårnålsfjærene (2) og slå ut tappene med ham mer.

3. Trekk ut hårnålsfjærene (3), (4) og (5) og slå ut tappene.

4. Dra spaken for heving/senking av klippeag-gregatetbakover.

5. Dra klippeaggregatet ut av maskinen.

Demontering af klippeaggregat

Arbejd fra maskinens højre side:

1. Tag remmen af motorens remhjul (1).

2. De to bageste hårnålsfjedre (2) tages af og akseltappene bort med en hammer.

3. Fjern hårnålsfjedrene (3), (4) og (5) samt tilhørende aksler.

4. Træk håndtaget for løft/sænk af klippeaggregatet bagud.

5. Træk klippeaggregatet ud af maskinen.

Leikkuulaitteen irrotus

Työskentele koneen oikealta puolelta.

1. Ota hihna moottorin hihnapyörältä (1).

2. Irrota kaksi taaempaa sokkaa (2) ja iske akselitapit irti vasaralla.

3. Irrota lukitukset (3) (4) (5) ja vastaavat akselit.

4. Vedä leikkuulaitteen nosto-/laskuvipu taakse.

5. Irrota leikkuulaite koneesta.

Montering av klippeaggregatet.

• Skyv klippeaggregatet inn under maskinen. Utkasteråpningen skal vende bakover.

• Monteringen skjer i omvendt rekkefølge av demonteringen.

Montering af klippeaggregat

• Skyd klippeaggregatet ind under maskinen. Udkastningsåbningen skal vende mod højre.

• Monteringen foretages i omvendt rækkefølge i forhold til demonteringen.

Leikkuulaitteen asennus

• Työnnä leikkuulaite koneen alle. Poistoaukon pitää osoittaa oikealle.

• Asentaminen tapahtuu päinvastaisessa järjestyksessä kuin leikkuulaitteen irrotus.

Montagem da unidade de corte

• Faça a montagem na ordem inversa da desmontagem. Empurre a unidade de corte para dentro, por baixo da máquina.

• A abertura de ejeção deve estar voltada para a direita.

Συναρμολόγηση μονάδας κοπής

• Πιέστε προς τα μέσα τη μονάδα κοπής κάτω από το μηχάνημα.

• Συναρμολογήστε ακολουθώντας αντίστροφη σειρά από αυτήν της αποσυναρμολόγησης.

Byte av drivrem för klippaggregat

1. Demontera Klippaggregatet från traktom.

2. Kräng av remmen från aggregatets vänstra remhjul och därefter från de övriga hjulen.

3. Drag därefter bort remmen från klippaggregatet.

4. Den nya remmen monteras i omvänd ordningsföljd. Kontrollera att remmen ligger innanför samtliga remstyrare.

Skifte drivrem på klippeaggregatet.

1. Demonter klippeaggregatet som beskrevet.

2. Vri remmen av aggregatets venstre remskive, og deretter de øvrige remskivene.

3. Dra deretter remmen bort fra klippeaggregatet.

4. Den nye remmen monteres i omvendt rekkefølge. Kontroller at remmen ligger innenfor samtlige remstyrere.

Udskiftning af drivrem til klipper

1. Afmonter klippeaggregatet.

2. Kræng remmen af klippeaggregatets venstre remhjul og derefter af de øvrige hjul.

3. Træk derefter remmen af klippeaggregatet.

4. Monter den nye rem i omvendt rækkefølge. Kontroller at remmen ligger inden for samtlige remstyr.

Terien käyttöhihnan vaihto

1. Irrota leikkuulaite.

2. Kampea hihna yksikön vasemmalta hihnapyörältä ja sen jälkeen muilta hihnapyöriltä.

3. Vedä hihna pois leikkuulaitteesta.

4. Uusi hihna asennetaan päinvastaisessa järjestyksessä. Varmista, että hihna on kaikkien ohjaimien sisäpuolella.

Troca da correia de propulsão da unidade de corte

1. Regule a unidade de corte para a posição mais baixa possível ajustando a alavanca para frente.

2. Remova a correia de uma roda da unidade de corte primeiro, depois da outra, e depois da polia do motor.

3. Puxe a correia para fora, soltando-a da unidade de corte.

4. Instale a correia nova na ordem inversa. Veriﬁ que se a mesma ﬁ cou bem ajustada em todas as guias.

Αλλαγή ιμάντα κίνησης για τη μονάδα κοπής

1. Αποσυναρμολογήστε τη μονάδα κοπής, όπως περιγράφηκε προηγουμένως.

2. Βγάλτε σιγά-σιγά τον ιμάντα από την αριστερή τροχαλία της μονάδας και κατόπιν από τους άλλους τροχούς.

3. Τραβήξτε τον ιμάντα μακριά από τη μονάδα κοπής.

4. Η τοποθέτησης του καινούργιου ιμάντα γίνεται με

αντίστροφη σειρά. Ελέγξτε ότι ο ιμάντας κυμαίνεται στο εσωτερικό όλων

των οδηγών ιμάντα.

01268

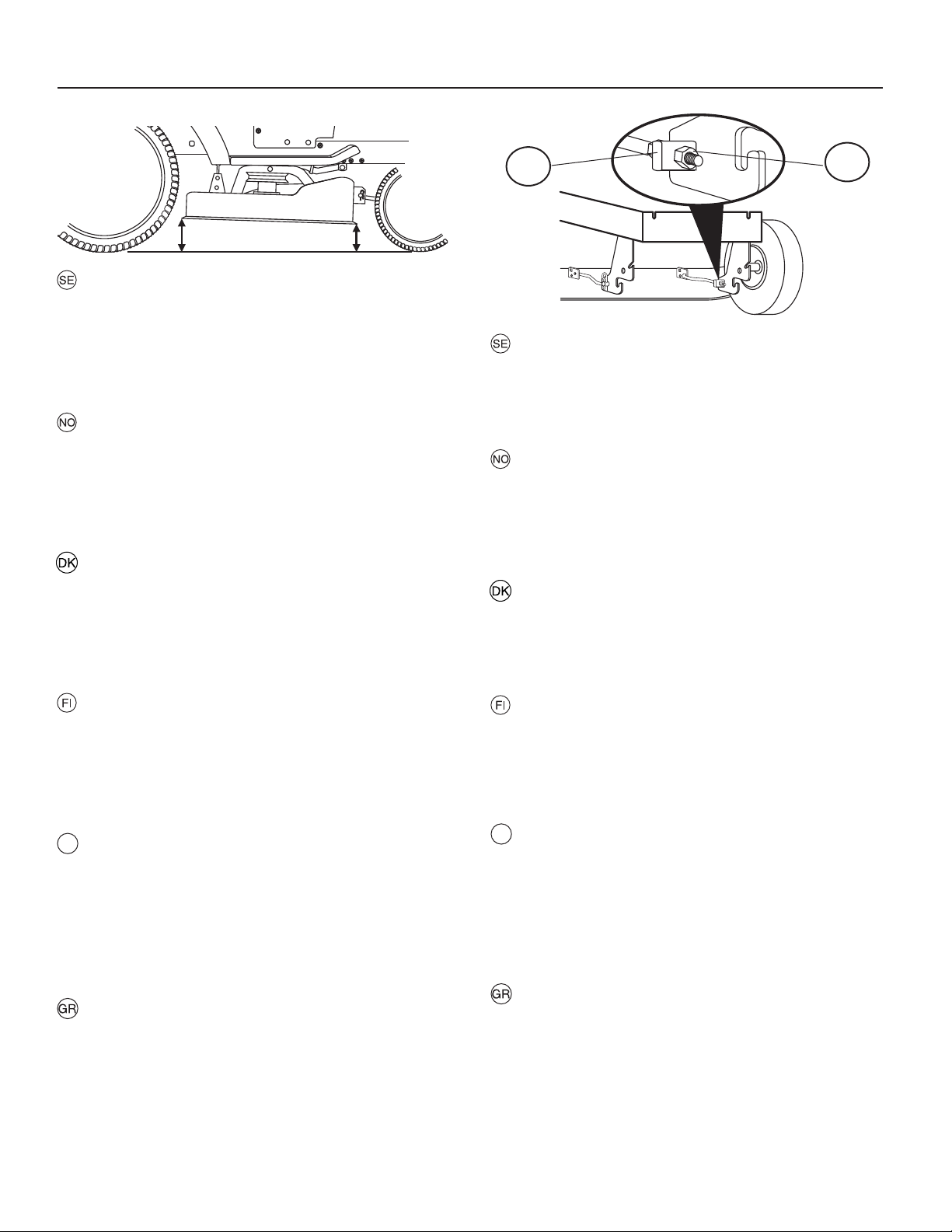

Inställning av klippaggregat

A. I åkriktningen

1. Kontrollera att lufttrycket är det rätta i alla fyra däcken.

2. Se till att maskinen står på ett plant underlag.

3. Lyft upp klippaggregatet till sitt högsta läge.

4. Mät avstånden A och B.

Innstilling av klippaggregat

A. I kjøreretningen

1. Kontroller at lufttrykket er korrekt i alle ﬁ re dekk.

2. Påse at maskinen står på et plant underlag.

3. Løft klippaggregatet opp til høyeste stilling.

4. Mål avstanden A og B

Indstilling af klippeaggregatet

A. I Kørselsretningen

1. Kontroller at lufttrykket er korrekt i alle 4 dæk.

2. Stil maskinen på et plant underlag.

3. Løft klippeaggregatet til dens højeste position.

4. Mål afstandene A og B.

Leikkuulaitteen säätö

A. Ajosuunnassa

1. Tarkista, että kaikkien renkaiden ilmanpaine on oikea.

2. Varmista, että kone seisoo tasaisella alustalla.

3. Nosta teräyksikkö korkeimpaan asentoonsa.

4. Mittaa etäisyydet A ja B.

Regulagem da unidade de corte

A. No sentido da marcha

1. Veriﬁ que que a pressão do ar esteja correta em todos os quatro pneus.

2. Certiﬁ que-se de que a máquina esteja apoiada em su- perfície horizontal.

3. Regule a unidade de corte para a posição mais alta.

4. Meça as distâncias A e B.

Ρύθμιση μονάδας κοπής

A. Προς την κατεύθυνση της διαδρομής

1. Ελέγξτε ότι η πίεση αέρα είναι σωστή και στα τέσσερα ελαστικά.

2. Βεβαιωθείτε ότι το μηχάνημα βρίσκεται σε οριζόντιο επίπεδο.

3. Σηκώστε τη μονάδα κοπής στην υψηλότερη θέση της.

4. Μετρήστε τις αποστάσεις Α και Β.

011

För att få bästa klippresultat skall klippaggregatets framkant (B) vara ca 10 mm lägre än bakkanten (A). Justera på följande sätt för att höja bakkanten:

1. Lossa muttern (1) på både vänster och höger hävarm.

2. Skruva muttern (2) lika många varv på båda hävarmarna.

3. När rätt avstånd (A) erhållits låses inställningen med muttern (1).

For å få best mulig klippresultat skal fremkanten på klip paggregatet (B) være ca. 10 mm lavere enn bakkanten (A). Juster på følgende måte for å heve bakkanten:

1. Løsn mutterene (1) på både venstre og høyre hevarm.

2. Skru mutterene (2) like mange omdreininger på begge havarmene.

3. Når man har oppnådd korrekt avstand (A) låses innstillingen med mutterene (1).

Det bedste klipperesultat opnås når klippeaggregatets forkant (B) ligger ca. 10 mm lavere end bagkanten (A). Juster på følgende måde for at løfte bagkanten:

1. Løsn møtrik (1) på venstre og højre løftearm.

2. Drej møtrik (2) på begge løftearme lige mange gange.

3. Når det korrekte afstand (A) er nået, fastlås indstillingen med møtrik (1).

Parhaan leikkujäljen aikaansaamiseksi pitää leikkuulaitteen etureunan (B) olla n. 10 mm alempana kuin takareuna (A). Takareunaa nostetaan seuraavasti:

1. Löysää oikean- ja vasemmanpuoleisen vivun mutteri (1).

2. Kierrä mutteria (2) yhtä monta kierrosta molemmissa vivuissa.

3. Kun oikea etäisyys (A) on saavutetettu, säätö lukitaan mutterilla (1).

Para alcançar o melhor resultado de corte possível, a borda da frente da unidade de corte (B) deve estar cerca de 10 mm (0,375”) mais baixa que a borda de trás (A). Regule da seguinte maneira para levantar a borda traseira:

1. Afrouxe a porca (1) nas alavancas da esquerda e da direita.

2. Aparafuse a porca (2) com o mesmo número de voltas em ambas as alavancas.

3. Quando a distância correta (A) é atingida, esta regulagem é travada com a porca (1).

Για να έχετε τα καλύτερα αποτελέσματα κοπής, το μπροστινό άκρο (B) της μονάδας κοπής θα πρέπει να βρίσκεται περίπου 10mm (0,375”) χαμηλότερα από το πίσω άκρο (A). Ρυθμίστε σύμφωνα με τον ακόλουθο τρόπο για να σηκώσετε το πίσω άκρο:

1. Ξεσφίξτε το παξιμάδα (1) τόσο στον αριστερό όσο και στο δεξιό μοχλό.

2. Βιδώστε το παξιμάδι (2) κατά τον ίδιο αριθμό στροφών και στους δύο μοχλούς.

3. Όταν έχετε τη σωστή απόσταση (Α), η ρύθμιση αυτή κλειδώνεται με το παξιμάδι (1).

00598

“A”

01553

1. Gräsklipparens underkant

2. Lyftlänkarmens justeringsmutter

1. Nedre kant på klippeaggregatet.

2. Justeringsmutteren på hevemekanismen.

1. Slåmaskinens underkant

2. Løftemekanismens justeringsmøtrik

1. Leikkuulaitteen alareuna.

2. Nostolenkin säätömutteri.

1. Extremidade inferior do cortador.

2. Porca de ajuste de elo para suspensão. (1) Κάτω άκρο του μηχανήματος κουρέματος γκαζόν (2) Παξιμάδα ρύθμισης σύνδεσης ανύψωσης

JUSTERING I SIDLED

• Lyft gräsklipparen till dess högsta läge.

• I mittpunkten, på gräsklipparens båda sidor, ska du mäta höjden från gräsklipparens underkant till marken. Avståndet “A” ska vara samma på båda sidorna, eller avvika högst 6 mm (1/4 tum) mellan sidorna.

• Om justering krävs ska du endast utföra justering på gräsklipparens ena sida.

• Du lyfter upp gräsklipparens ena sida genom att dra åt lyftlänkarmens justeringsmutter på den sidan.

• Du sänker ner gräsklipparens ena sida genom att lossa lyftlänkarmens justeringsmutter på den sidan.

OBS: Tre hela varv på justeringsmuttern motsvarar en ändring av gräsklipparens höjd på cirka 3 mm (1/8 tum).

• Kontrollera mätvärdena på nytt, efter att justeringen utförts.

JUSTERING FRA SIDE TIL SIDE.

• Løft klippeaggregatet til høyeste stilling.

• Mål høyden fra nedre kant av klippeaggregatet og ned til bakken midt på hver side. Avstanden “A” bør være den samme eller innenfor et avvik på 6 mm (1/4”) i forhold til hverandre.

• Foreta justeringen bare på den ene siden av klippeaggregatet hvis justering er nødvendig.

• Skru til justeringsmutteren på hevemekanismen på én av sidene for å heve klippeaggregatet på den siden.

• Løsne justeringsmutteren på hevemekanismen på én av sidene for å senke klippeaggregatet på den siden.

MERK: Tre hele omdreininger av justeringsmutteren vil endre høyden på klippeaggregatet med ca. 3 mm (1/8”).

• Kontroller målene om igjen etter justeringen.

“A”

SIDEJUSTERING

• Hæv klippeaggregatet til højeste position.

• Mål højden fra slåmaskinens underkant til jorden på midterpunktet af begge slå maskinens sider. De to afstande ”A” skal være ens og må ikke afvige med mere end 6 mm.

• Foretag kun justering på én side af slåmaskinen, såfremt der er behov for justering.

• Hæv den ene side af slåmaskinen, ved at spænde løftemekanismens justeringsmøtrik på denne side.

• Sænk den ene side af slåmaskinen, ved at løsne løftemekanismens justeringsmøtrik på denne side.

BEMÆRK: Hver fuld omdrejning på justeringsmøtrikken ændrer slåmaskinens højde med ca. 1 mm.

• Kontroller målene igen efter justeringen.

SIVUSUUNTAINEN SÄÄTÖ

• Nosta leikkuulaite korkeimpaan asentoon.

• Mittaa etäisyys leikkurin alareunasta maahan leikkurin kummankin puolen keskikohdasta. Etäisyyden “A” tulee olla kummallakin puolella sama 6 mm (1/4") tarkkuudella.

• Jos säätö on tarpeen, suorita se vain leikkuulaitteen toiselle puolelle.

• Nosta leikkuulaitteen toista puolta kiristämällä senpuolisen nostolenkin säätömutteria.

• Tai alenna leikkuulaitteen toista puolta löysäämällä senpuolisen nostolenkin säätömutteria.

HUMIO: Kolme täyttä säätömutterin kierrosta muuttaa leikkuulaitteen korkeutta noin 3 mm (1/8").

• Tarkista arvot uudelleen säätämisen jälkeern.

AJUSTE DE LADO A LADO

• Regule a cortadora na posição mais alta.

• No ponto intermediário de ambos os lados do cortador, meça a altura da extremidade inferior da cortadora até o chão. A distância “A” deve ser a mesma ou com uma diferença de 6 mm (1/4”) uma da outra.

• Se for necessário fazer a regulagem, regule só de um lado do cortador.

• Para suspender um lado do cortador, aperte a porca de ajuste do elo para suspensão daquele lado.

• Para baixar um lado do cortador, afrouxe a porca de ajuste do elo para suspensão daquele lado.

OBSERVARÃO: Três voltas completas da porca de ajuste alterarão a altura do cortador em cerca de 1/8”.

• Veriﬁ que mais uma vez as medidas após a regulagem.

ΠΛΑΪΝΗ ΡΥΘΜΙΣΗ

• Σηκώστε το μηχάνημα κουρέματος γκαζόν στην υψηλότερη θέση του.

• Στο μεσαίο σημείο και των δύο πλευρών του μηχανήματος κουρέματος γκαζόν, μετρήστε το ύψος από το κάτω άκρο του μηχανήματος κουρέματος γκαζόν έως το έδαφος. Η απόσταση A θα πρέπει να είναι ίδια στις δύο πλευρές ή η διαφορά μεταξύ αυτών θα πρέπει να είναι μικρότερη από 6mm (1/4”).

• Αν είναι απαραίτητη ρύθμιση, κάντε την μόνο από τη μία πλευρά του μηχανήματος κουρέματος γκαζόν.

• Για να σηκώσετε τη μία πλευρά του μηχανήματος κουρέματος γκαζόν, σφίξτε το παξιμάδα ρύθμισης σύνδεσης ανύψωσης στην πλευρά αυτή.

• Για να χαμηλώσετε τη μία πλευρά του μηχανήματος κουρέματος γκαζόν, ξεσφίξτε το παξιμάδα ρύθμισης σύνδεσης ανύψωσης στην πλευρά αυτή.

ΣΗΜΕΙΩΣΗ: Αν περιστρέψετε το παξιμάδι ρύθμισης τρεις πλήρεις στροφές, το ύψος του μηχανήματος κουρέματος γκαζόν θα αλλάξει κατά 1/8”.

• Ελέγξτε ξανά τις μετρήσεις μετά τη ρύθμιση.

Att Kontrollera Bromsarna

Om traktorn behöver mer än 1,5 m för att stanna från högsta hastighet i högsta växeln på ett plant, torrt underlag av betong eller gatubeläggning måste service utföras på bromsarna.

Man kan även kontrollera bromsarna genom att:

1. Parkera traktorn på ett plant, torrt underlag av betong eller gatubeläggning, tryck ned bromspedalen så långt det går och dra åt parkeringsbromsen.

2. Koppla ur växellådan genom att placera frihjulet i frihjulsläge.

OBS: När traktorns bakhjul rör sig fritt är transaxeln i neutralläge. Bakhjulen ska låsa sig och slira när man försöker putta traktorn

framåt manuellt. Om bakhjulen roterar måste service utföras på bromsarna. Kontakta ett kvaliﬁ cerat servicecenter.

Slik Kontrolleres Bremsene

Hvis traktoren behøver mer enn 1,5 meter for å stoppe ved høyeste hastighet på høyeste gir på et ﬂ att, tørt underlag av betong eller annet veidekke, må bremsene etterses.

Du kan også sjekke bremsene ved å:

1. Parkere traktoren på et ﬂ att underlag av betong eller an- net veidekke, trykke bremsepedalen helt inn og sette på håndbrekket.

2. Kople ut giret ved å sette frihjulskontrollen i frihjulsstilling.

OBS: Når traktorens bakhjul beveger seg fritt, er bakakslen i fri. Bakhjulene må låse og slure når du forsøker å skyve traktoren

manuelt fremover. Hvis bakhjulene roterer, må bremsene etterses. Kontakt et kvaliﬁ sert serviceverksted.

Jarrun Tarkastaminen

Jos traktori tarvitsee yli 1,5 metriä pysähtyäkseen maksiminopeudesta tasaisella, kuivalla betonipinnalla tai kivetyksellä, kun suurin vaihde on kytkettynä päälle, jarru kaipaa huoltoa.

Tarkista jarru myös:

1. Pysäköi traktori tasaiselle, kuivalle betonipinnalle tai kivetykselle, paina jarrupoljin pohjaan asti ja kytke pysäköintijarru päälle.

2. Kytke vapaakiertoventtiilin vipu vapaa-asentoon (pyörien vapautus).

HUOMAUTUS: Jos traktorin takarenkaat pyörivät vapaasti, perä on vapaa-asennossa.

Takarenkaiden on lukkiuduttava ja luisuttava, kun yrität työntää traktoria käsin eteenpäin. Jos takarenkaat pyörivät, jarru on huollettava. Ota yhteys ammattimaiseen huoltoliikkeeseen.

Para Inspeccionar O Travão

Se for preciso mais de 1.5 metros para o tractor parar na velocidade mais alta, com a mudança mais alta, numa superfície plana e seca de cimento ou pavimento, então é necessário inspeccionar o travão.

Também pode inspeccionar o travão:

1. Estacionando o tractor numa superfície plana e seca de cimento ou pavimento, carregar no pedal do travão até ao fundo e accionar o travão de mão.

2. Desengate a transmissão, colocando o controle de roda livre na posição “roda livre”.

NOTA: Quando as rodas traseiras do tractor se moverem sem problemas, o transeixo está em ponto morto.

As rodas traseiras devem prender e deslizar quando tentar empurrar o tractor manualmente para a frente. Se as rodas traseiras rodarem, é necessário inspeccionar o travão. Contacte um centro de assistência qualiﬁ cado.

Sådan Tjekkes Bremsen

Hvis traktoren har brug for mere end halvanden (1,5) meter til at bremse ned fra højeste hastighed i højeste gear på et jævnt, tørt beton- eller asfaltunderlag, har bremsen brug for et eftersyn.

Du kan ligeledes tjekke bremsen ved at:

1. Parkere traktoren på et ﬂ adt lige beton- eller asfaltunderlag og træde bremsepedalen helt ned så parkeringsbremsen slås til.

2. Slå transmissionen fra ved at sætte frihjulsgearet i frihjulsstilling.

BEMÆRK: Når traktorens baghjul bevæger sig frit, er transakslen sat til neutral.

Baghjulene skal låse sig fast og glide, når du manuelt forsøger at skubbe traktoren fremad. Hvis baghjulene roterer, så skal bremserne til eftersyn. Kontakt et servicecenter med faglærte teknikere.

Για Το ν Έλεγχο Φρένων

Αν το τρακτέρ χρειάζεται περισσότερα από πέντε (5) πόδια για να σταματήσει στη μεγαλύτερη ταχύτητα σε μια επίπεδη, στεγνό σκυρόδεμα ή στρωμένη επιφάνεια, τότε τα φρένα πρέπει να επισκευαστούν.

Μπορείτε να τα ελέγξτε τα φρένα με το τρόπο που ακολουθεί:

1. Τοποθετήστε το τρακτέρ σε μια επίπεδη, στεγνό σκυρό-

2. Αποσυνδέστε το κιβώτιο ταχυτήτων θέτοντας το

ΣΗΜΕΊΩΣΗ: Όταν οι πίσω τροχοί του τρακτέρ μετακινούνται ελεύθερα, η διάταξη transaxle είναι στο νεκρό.

Οι πίσω τροχοί πρέπει να μπλοκάρουν και να όταν σπρώχνεται χειροκίνητα το τρακτέρ εμπρός. Αν οι πίσω τροχοί περιστρέφουν, τότε τα φρένα πρέπει να επισκευαστούν. Επικοινωνήστε με έναν ειδικευμένο κέντρο επισκευής.

στρωμένη επιφάνεια, πατήστε το πεντάλ φρένων

δεμα η εντελώς και ενεργοποιήστε το χειρόφρενο.

χειριστήριο για την ελεύθερη κίνηση τροχών στη θέση ελεύθερης κίνησης τροχών.

γλιστρήσουν

01511

Byte av drivrem

1. Demontera klippaggregatet från traktorn.

2. Drag isär kontakten för kabeln till den elektriska kopplingen.

3. Demontera rörelsebegränsaren för kopplingen (2).

4. Koppla in parkeringsbromsen och kräng av remmen uppåt från löphjulet (3), kopplingsremhjulet (4).

5. För upp remmen mellan två ﬂ äktblad och rotera ﬂ äkten moturs tills remmen kommer fri. (5)

6. Tag därefter bort remmen från motorns remhjul och den elektriska kopplingen. (6)

Bytte av drivem

1. Demonter klippaggregatet fra traktoren.

2. Dra ut kontakten for kabelen til den elektriske koblingen.

3. Demonter bevegelsebegrenseren for koblingen (2).

4. Kobl inn parkeringsbremsen og vri remmen av oppover fra løpehjulet (3), koblingsremhjulet (4).

5. Før remmen opp mellom to vifteblad og roter viften mot urviseren til remmen kommer fri. (5)

6. Ta deretter remmen bort fra motorens remhjul og den elektriske koblingen. (6)

Udskiftning af drivrem

1. Afmonter klippeaggregatet.

2. Træk forbindelsekablerne til den elektriske kobling fra hinanden.

3. Demonter koblingens stop (2).

4. Aktiver parkeringsbremsen, og kræng remmen opad fra medløbshjulet (3) og koblingsremhjulet (4).

5. Før remmen opad mellem de to ventilatorvinger, og drej ventilatoren mod uret, indtil remmen er fri (5).

6. Tag derefter remmen af motorens remhjul og den elektriske kobling.

Vetohihnan vaihto

1. Irrota leikkuulaite koneesta.

2. Irrota sähköjohtimen liitin (1).

3. Irrota kytkimen liikerajoitin (2).

4. Kytke seisontajarru päälle ja kampea hihna ylöspäin change word taittopyörältä to hihnapyörältä (3), kytkinhihnapyörältä (4).

5. Nosta hihna ylös kahden tuulettimen siiven välistä ja pyöritä tuuletinta vastapäivään, kunnes hihna on vapaa (5).

6. Ota hihna sen jälkeen moottorin hihnapyörältä (6).

Substituição da correia de transmissão

1. Remova a unidade de corte conforme descrito acima.

2. Puxe de lado o contato do cabo da conexão elétrica (1).

3. Remova o limitador de movimento da embreagem (2).

4. Engate o freio de estacionamento e solte a correia para cima da polia (3), a polia da embreagem (4).

5. Empurre para cima a correia entre duas lâminas da ventoinha e vire a ventoinha no sentido horário até a correia se soltar (5).

6. Solte a correia da polia do motor (6).

Αλλαγή ιμάντα κίνησης

1. Αποσυναρμολογήστε τη μονάδα κοπής, όπως περιγράφηκε προηγουμένως.

2. Αποσυνδέστε την επαφή για το καλώδιο της ηλεκτρική σύνδεσης (1).

3. Αποσυναρμολογήστε τον περιοριστή κίνησης για το συμπλέκτη (2).

4. Ενεργοποιήστε το φρένο στάθμευσης και βγάλτε σιγάσιγά και με ανοδική κίνηση τον ιμάντα από την τροχαλία

(3) και την τροχαλία συμπλέκτη (4).

5. Πιέστε τον ιμάντα προς

ανεμιστήρα και περιστρέψτε τον ανεμιστήρα δεξιόστροφα έως ότου χαλαρώσει ο ιμάντας (5).

6. Βγάλτε τον ιμάντα από την τροχαλία κινητήρα (6).

Montering sker i omvänd ordningsföljd mot demontering. Kontrollera att remmen ligger innanför samtliga remstyrare. Använd enbart originalrem vid byte!

Monteringen skjjer i omvendt rekkefølge av demonteringen. Kontroller at remmen ligger innenfor samtlige remstyrere. Bruk bare original rem ved bytte.

Montering foretages i omvendt rækkefølge i forhold til demontering. Kontroller at remmen ligger inden for samtlige remstyr. Brug kun original rem ved udskiftning!

Asennus tapahtuu päinvastaisessa järjestyksessä. Varmista, että hihna on kaikkien ohjainten sisäpuolella. Käytä vaihtaessasi vain alkuperäisiä hihnoja!

Faça a montagem na ordem inversa da desmontagem. Veri-

ﬁ que se a correia está bem instalada nas guias de correia. Use somente correias originais para a troca!

Συναρμολογήστε ακολουθώντας αντίστροφη σειρά από αυτήν της αποσυναρμολόγησης. Ελέγξτε ότι ο ιμάντας κυμαίνεται στο εσωτερικό όλων των οδηγών ιμάντα. Να χρησιμοποιείτε μόνο γνήσιους ιμάντες κατά την αλλαγή!

τα επάνω μεταξύ των δύο λεπίδων

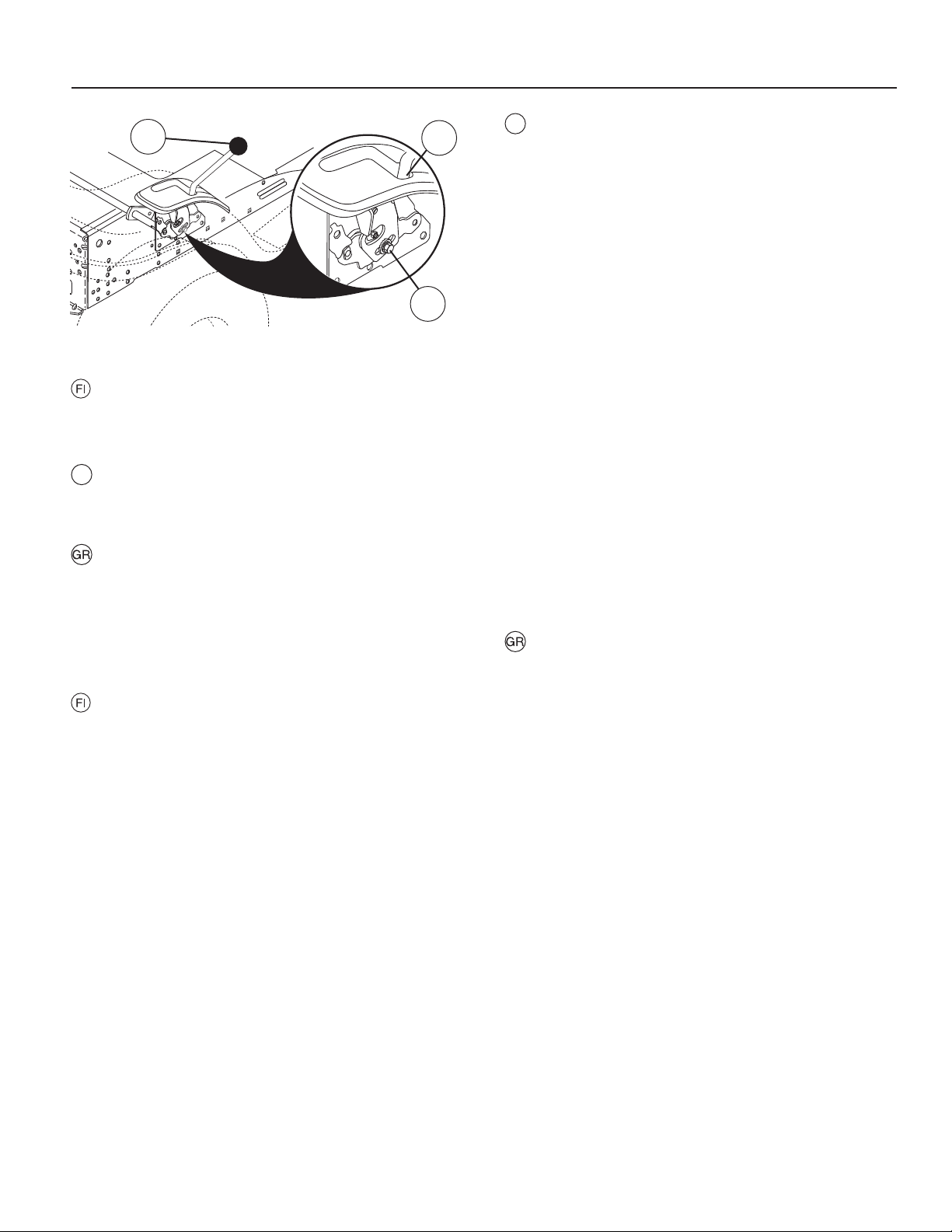

1. Körriktningsspak.

2. Inställningbult.

3. Växelspak

1. Kontrollspak

2. Låsespor

3. Justeringsbolt

1. Stang til kontrol af bevægelsen

2. Lukkelem I frigearstilling

3. Reguleringsmøtrik

INSTÄLLNING AV DEN MEKANISKA VÄXELNS KÖRRIKTNINGSSPAK

Den mekaniska växelns körriktningsspak ställs in vid tillverkningen och kräver därför inga ytterligare justeringar.

• Lossa justeringsbulten på främre delen av höger bakhjul något.

• Starta motorn och flytta den mekaniska växelns körriktningsspak till ett läge där den inte kan ﬂ yttas mer varken framåt eller bakåt.

• Håll den mekaniska växelns körriktningsspak i detta läge och stäng av motorn.

• Håll spaken i ovannämnda läge och lossa justeringsbulten.

• Flytta körriktningsspaken till friläge (växel- och differentialspärr).

• Dra åt justeringsbulten.

OBSERVERA: Sätt slåttermaskinens arbetsplan i nedersta läget för att öka spelet så att justeringsbulten blir åtkomlig Utför följande manövrer om traktorn fortsätter att gradvis rulla framåt eller bakåt efter denna inställning och med spaken i friläge:

• Lossa justeringsbulten.

• Flytta körriktningsspaken med 1/4 eller 1/2 tum i körriktningen.

• Dra åt justeringsbulten ordentligt.

• Starta motorn och prova.

• Om traktorn fortsätter att rulla, upprepa ovanstående moment tills önskat resultat uppnås.

JUSTERING AV KONTROLLSPAK

Kontrollspaken er forhåndsjustert på fabrikken og justering skal derfor ikke være nødvendig.

• Løsne justeringsbolten foran det høyre bakhjulet, og stram lett til.

• Start motoren og bevege kontrollspaken til traktoren ikke beveger seg fremover eller bakover.

• Hold kontrollspaken i denne posisjonen, og slå motoren av.

• Løsne justeringsbolten mens kontrollspaken holdes på plass.

• Sett kontrollspaken i fri (låsespor).

• Stram justeringsbolten forsvarlig.

MERK: Hvis du trenger mer klaring for å komme til ved justeringsbolten, justerer du klippedekselet til laveste posisjon.

Etter at ovenstående justering er gjort, og dersom traktoren fremdeles siger fremover eller bakover når spaken står i fri, gjør som følger:

• Løsne justeringsbolten.

• Bevege kjørekontrollspaken 1/2 til 1 cm i den retningen traktoren beveger seg.

• Stram justeringsbolten forsvarlig.

• Start motoren og test.

• Dersom traktoren

REGULERING AF STANGEN TIL KONTROL AF BEVÆGELSEN I DET MEKANISKE GEAR

Kontrolstangen til bevægelsen i det mekaniske gear bliver reguleret under fabrikationen og kræver derfor ingen yderligere reguleringer.

• Reguleringsbolten på den forreste del af det højre baghjul løsnes ganske lidt;

• Start motoren og ﬂ yt stangen til kontrol af det mekaniske gears bevægelse, indtil den er i en stilling, hvor den hverken kan bevæges frem eller tilbage;

• Hold stangen til kontrol af det mekaniske gears bevægelse fast i denne stilling og sluk motoren;

• Hold stangen fast i den nævnte stilling og løsn reguleringsmøtrikken;

• Flyt kontrolstangen til det mekaniske gears bevægelse i frigear stilling (faldgitter).

• Skru reguleringsbolten helt i bund.

BEMÆRK: sæt græsslåmaskinens arbejdsplan i nederste stilling for at gøre spillerummet større for nemmere at komme ind til reguleringsbolten.

Hvis traktoren bliver ved med at køre gradvist frem eller tilbage efter denne regulering og med stangen i frigear stilling, skal man udføre de operationer, som beskrives i det følgende:

• Løsn reguleringsbolten.

• Flyt kontrolstangen 1/4 eller 1/2 tomme i bevægelsesretningen.

• Skru reguleringsbolten helt i bund.

• Start motoren og prøv den.

• Hvis traktoren bliver ved med at bevæge sig, gentag de ovenfor beskrevne operationer indtil de ønskede resultater opnås.

1. Vaihdevipu

2. Vaihde vapaalla -asento

3. Säätöruuvi

1. Alavanca de controle do movimento

2. Corrediça de fechamento (ponto morto)

3. Parafuso de regulagem

1. Μοχλός ελέγχου κίνησης

2. Πύλη κλειδώματος νεκράς

3. Μπουλόνι ρύθμισης

REGULAGEM DA ALAVANCA DE CONTROLE DO MOVIMENTO DO CÂMBIO MECÂNICO

A alavanca de controle do movimento do câmbio é regulada no momento da fabricação e portanto não deve requer outras regulagens.

• Soltar o parafuso de regulagem na parte dianteira da roda traseira direita, e apertá-lo levemente;

• Acionar o motor e deslocar a alavanca de controle do movimento do câmbio mecânico atéo trator não mexa nem para reente nem para trás;

• Manter a alavanca de controle do movimento do câmbio mecânico na posição acima e desligar o motor;

• Mantendo a alavanca na posição acima, soltar o parafuso de regulagem;

• Deslocar a alavanca de controle do movimento para a posição ponto morto (corrediça fechada);

• Apertar a funjdo o parafuso de regulagem.

NOTA: Se for necessário aumentar a folga a ﬁ m de alcançar o parafuso de regulagem, deslocar o plano de trabalho de ceifadeira para a posição inferior.

Se o trator continua a deslizar gradativamente para frente ou para trás após essa regulagem e com a alavanca na posição ponto morto, executar as operações descritas a seguir:

• Soltar o parafuso de regulagem;

• Deslocar a alavanca de controle do movimento de 1/4 ou 1/2 de polegadas (4 a 9 mm) na direção do deslizamento;

• Apertar a fundo o parafuso de regulagem.

• Acionar o motor e testá-lo

• Se o trator contunua a deslizar, repetir as operações acima descritas até obter os resultados desejados.

MEKAANISEN VAIHTEISTON VAIHDEVIVUN SÄÄTÖ

Vaihdevipu on säädetty tehtaalla ja lisäsäätämisen tarvetta ei yleensä ole.

• Löysää oikean takapyörän etupuolella olevaa säätöruuvia.

• Käynnistä moottori. Siirrä vaihdevipua niin kauan kunnes traktori ei liiku eteen- eikä taaksepäin.

• Pidä vaihdevipu siinä asennossa ja pysäytä moottori.

• Irrota säätöruuvi.

• Siirrä vaihdevipu vapaa vaihde asentoon (sulku asentoon).

• Kierrä säätöruuvi paikalleen.

HUMIO! Säätöruuvi on paremmin ulottuvillasi, jos lasket leikkuulaitteen alas.

Jos yllä mainitun toimenpiteen jälkeen traktori yhä liikkuu eteen- tai taaksepäin, vaikka vaihdevipu on vapaa vaihde asennossa, toimi seuraavasti:

• Löysää säätöruuvia.

• Siirrä vaihdevipua 1/4-1/2 tuumaa siihen suuntaan mihin traktori liikkuu.

• Kiristä säätöruuvi hyvin.

• Käynnistä moottori ja kokeile.

• Jos traktori yhä liikkuu, toista edellä olevat vaiheet kunnes traktori ei enää liiku.

ΡΥΘΜΙΣΗ ΜΟΧΛΟΥ ΕΛΕΓΧΟΥ ΚΙΝΗΣΗΣ ΑΞΟΝΑ ΔΙΑΦΟΡΙΚΟΥ

Οι ρυθμίσεις του μοχλού ελέγχου κίνησης έχουν γίνει εργοστασιακά και δεν θα πρέπει να είναι απαραίτητη η ρύθμιση.

• Ξεσφίξτε το μπουλόνι ρύθμισης στο μπροστινό μέρος του δεξιού πίσω τροχού, και σφίξτε λίγο

• Ξεκινήστε τον κινητήρα και κινήστε το μοχλό ελέγχου κίνησης έως ότου το τρακτέρ να μην κινείται ούτε προς τα μπροστά ούτε προς τα πίσω.

• Κρατήστε το μοχλό ελέγχου κίνησης στη θέση αυτή και σβήστε τον κινητήρα.

• Ενώ κρατάτε το μοχλό ελέγχου κίνησης στη θέση του, ξεσφίξτε το μπουλόνι ρύθμισης.

• Θέστε το μοχλό ελέγχου κίνησης στη θέση νεκρά (Ν) (πύλη κλειδώματος).

• Σφίξτε καλά το μπουλόνι ρύθμισης.

ΣΗΜΕΙΩΣΗ: Αν απαιτείται πρόσθετος ελεύθερος χώρος για να αποκτήσετε πρόσβαση στο μπουλόνι ρύθμισης, μετακινήστε το ύψος της βάσης του μηχανήματος κουρέματος γκαζόν στην κατώτερη θέση της.

Μόλις γίνει η ρύθμιση αυτή, αν το τρακτέρ εξακολουθεί να κινείται αργά προς τα μπροστά ή προς τα πίσω, ενώ ο μοχλός ελέγχου κίνησης βρίσκεται στη τα παρακάτω βήματα:

• Ξεσφίξτε το μπουλόνι ρύθμισης.

• Κινήστε το μοχλό ελέγχου κίνησης 1/4 έως 1/2 ίντσες προς την κατεύθυνσης προς την οποία κινείται.

• Σφίξτε καλά το μπουλόνι ρύθμισης.

• Ξεκινήστε τον κινητήρα και ελέγξτε.

• Αν εξακολουθεί να κινείται το τρακτέρ, επαναλάβετε τα παραπάνω βήματα.

νεκρά, ακολουθήστε

VÄXELÅDANS KYLSYSTEM

Fläkten och kylﬂ änsarna växellådan ska hållas rena för att avkylningen ska fungera tillfredsställande.

Rengör aldrig ﬂ äkten eller växellådan medan motorn är igång eller medan växellådan fortfarande är het.

• Inspektera kylﬂ äkten och kontrollera att ﬂ äktbladen är intakta och rena.

• Inspektera kylﬂ änsarna och kontrollera att det inte ﬁ nns smuts, gräs eller annat material på dem.

VÄXELÅDANS PUMPVÄTSKA

Växellådan förseglades på fabriken och kräver inget underhåll. Kontakta närmaste auktoriserade serviceverkstad om läckor uppstår eller om växellådan behöver service.

AVKJØLING AV KARDANGAKSELEN

Viften og radiatoren på transmisjonen bør holdes rent for å sikre tilfredsstillende kjøling.

Prøv ikke å rengjøre viften eller transmisjonen mens motoren er i gang eller mens transmisjonen er varm.

• Kontroller kjøleviften for å være sikker på at viftebladene er intakte og rene.

• Kontroller radiatoren for skitt, gressavklipp og annet rusk.

SMØRING AV KARDANGEN

Kardangen ble forseglet på fabrikken, og oljeettersyn er ikke nødvendig. Skulle det oppstå lekkasje eller behov for service på kardangen, kontakt nærmeste autoriserte service verksted/avdeling.

TRANSMISSIONSAKSEL-KØLESYSTEM

Transmissionens vifte og kølelameller skal holdes rene for at sikre passende afkøling.

Du skal ikke forsøge at rense viften eller transmissionen, mens motoren går, eller mens transmissionen er varm.

• Kontroller køleviften, se efter at bladene er ubeskadigede og rene.

• Kontroller at kølelamellerne er fri for jord, græs og andet materiale.

TRANSMISSIONSAKSEL-PUMPEVÆSKE

Transmissionsakslen er hermetisk tillukket fra fabrikken, og det er ikke nødvendigt at kontrollere væskemængden. Hvis transmissionsakslen på noget tidspunkt bliver utæt eller får brug for service, skal du kontakte det nærmeste autoriserede servicecenter.

VAIHTEISTON JÄÄHDYTYS

Tuuletin ja vaihteiston jäähdytysrivat täytyy pitää puhtaina, jotta jäähdytys toimisi.

Älä yritä puhdistaa tuuletinta tai vaihteistoa moottorin käydessä tai vaihteiston ollessa kuuma.

• Tarkista tuuletin varmistaaksesi, että tuulettimen lavat ovat ehjät ja puhtaat.

• Tarkista onko jäähdytysrivoissa likaa, ruohon leikkausjätettä tai muuta materiaalia.

VAIHTEISTON PUMPUN NESTE

Vaihteisto on suljettu tehtaalla eikä nestettä tarvitse lisätä. Jos vaihteisto joskus vuotaa tai tarvitsee huoltoa, ota yhteys lähimpään valtuutettuun huoltopisteeseen taiosastoon.

REFRIGERAÇÃO DA TRANSMISSÃO

O ventilador e palhetas de refrigeração da transmissão devem ser mantidos limpos para garantir uma refrigeração apropriada.

Não tente limpar o ventilador ou a transmissão enquanto o motor estiver funcionando ou enquanto a transmissão está quente.

• Inspecione o ventilador de refrigeração para certiﬁ car-se de que as lâminas do ventilador estão intactas e limpas.

• Inspecione as palhetas para veriﬁ car se há sujeira, frag- mentos de grama e outros materiais.

FLUIDO DA BOMBA DA TRANSMISSÃO

A transmissão foi selada na fábrica e não é necessário manutenção do ﬂ uído. Caso haja algum vazamento na trans- missão ou se necessitar de reparo, entre em contato com o centro ou departamento de assistência técnica autorizada mais próximo.

ΨΥΞΗ ΔΙΑΦΟΡΙΚΟΥ

Θα πρέπει να διατηρείτε καθαρό τον ανεμιστήρα και τα πτερύγια ψύξης του κιβωτίου ταχυτήτων για να εξασφαλίσετε τη σωστή ψύξη.

Μην προσπαθήσετε να καθαρίσετε τον ανεμιστήρα ή το κιβώτιο ταχυτήτων όταν ο κινητήρας βρίσκεται σε λειτουργία ή όταν το κιβώτιο ταχυτήτων είναι ζεστό.

• Ελέγξτε τον ανεμιστήρα ψύξης για να βεβαιωθείτε λεπίδες είναι σε καλή και καθαρή κατάσταση.

• Ελέγξτε αν υπάρχει βρομιά, υπολείμματα χορταριού ή άλλα υλικά στα πτερύγια ψύξης.

ΥΓΡΟ ΑΝΤΛΙΑΣ ΑΞΟΝΑ ΔΙΑΦΟΡΙΚΟΥ

Ο άξονας διαφορικού έχει σφραγιστεί εργοστασιακά και δεν απαιτείται συντήρηση υγρών. Αν παρουσιαστεί διαρροή στον άξονα διαφορικού ή χρειαστεί συντήρηση, επικοινωνήστε με τον πλησιέστερο εξουσιοδοτημένο κέντρο

/τμήμα συντήρησης.

ότι η

SERVICEPÅMINNELSE/TIDUR

Servicepåminnelsen visar totalt antal timmar som motorn har gått och blinkar för att indikera att motorn eller gräsklipparen behöver service. Då service behövs, blinkar servicepåminnelsen i två timmar. Se avsnittet Underhåll i denna bruksanvisning för att utföra service på motorn och gräsklipparen.

OBS: servicepåminnelsen ges då tändningsnyckeln beﬁ nner sig i vilket läge som helst utom ”STOP”. För en exakt avläsning, ska du se till att nyckeln står i ”STOP”-läget då motorn är avstängd.

SERVICE PÅMINNER / TIMEMÅLER

Service påminner viser det totale antall timer som motoren har gått og blinker for å indikere at motoren eller klipperen behøver vedlikehold. Når vedlikehold er nødvendig, vil service påminneren blinke i to timer. For vedlikehold av motor og klipper, henvises det til Vedlikeholdsseksjonen i denne håndboken.

NB: Service påminneren fungerer når tenningsnøkkelen er i alle posisjoner unntatt ”STOP”. For at målingen skal være nøyaktig, sørg for at nøkkelen er i ”STOP” posisjonen når motoren ikke går.

SERVICE-REMINDER / TIMETÆLLER

Service-reminderen viser det totale antal timer, som motoren har kørt, og blinker, når motoren eller græsslåmaskinen skal til service. Når service er påkrævet, vil service-reminderen blinke i to timer. Der henvises, for så vidt angår service, til manualens afsnit om Vedligeholdelse.

BEMÆRK: Service-reminderen kører, når tændingsnøglen er i en hvilken som helst position, bortset fra »STOP«. For præcis aﬂ æsning skal du checke, at nøglen er i »STOP« positionen, når motoren ikke kører.

HUOLTOMUISTUTIN/ TUNTIMITTARI

Huoltomuistutin ilmoittaa koneen kokonaiskäyttötuntimäärän, se vilkkuu merkiksi siitä, että moottori tai ruohonleikkaaja tarvitsee huoltoa. Kun huoltoa tarvitaan, huoltomuistutin vilkkuu kaksi tuntia. Katso moottorin ja ruohonleikkaajan huoltoa tämän käsikirjan huolto-osasta.

HUOMAA: Huoltomuistutin käy virta-avaimen ollessa missä asennossa tahansa paitsi ”STOP”. Jotta lukema olisi luotettava, varmista, että avain on ”STOP”- asennossa, kun kone ei käy.

INDICADOR DE MANUTENÇÃO / CONTADOR

DE HORAS

O indicador de manutenção mostra o número total de horas de funcionamento do motor e sinaliza para indicar que o motor ou o cortador necessita de manutenção. Quando for necessária a manutenção, o indicador lampejará durante duas horas. Para a manutenção do motor e do cortador, ver o capítulo de Manutenção deste manual.

NOTA: O indicador de manutenção funciona quando a chave de ignição está em qualquer posição mas “PÁRA”. Para uma leitura minuciosa, veriﬁ car que a chave esteja na posição “PARADO” quando o motor não está funcionando.

ΥΠΕΝΘΥΜΙΣΗ ΣΕΡΒΙΣ / ΩΡΟΜΕΤΡΗΤΗΣ

Η υπενθύμιση σέρβις δείχνει το συνολικό αριθμό ωρών που λειτουργεί ο κινητήρας και αναβοσβήνει για να υποδείξει ότι ο κινητήρας ή η μηχανή κουρέματος απαιτεί σέρβις. Όταν απαιτείται σέρβις, η υπενθύμιση σέρβις θα αναβοσβήνει για δύο ώρες. Για το σέρβις του κινητήρα και της μηχανής κουρέματος, ανατρέξτε στην ενότητα Συντήρηση σε αυτό το εγχειρίδιο.

ΣΗΜΕΙΩΣΗ: Η υπενθύμιση σέρβις λειτουργεί όταν το κλειδί της μίζας βρίσκεται σε οποιαδήποτε θέση εκτός από τη θέση “STOP”. Για ακριβή ένδειξη, βεβαιωθείτε ότι το κλειδί παραμένει στη θέση “STOP” όταν ο κινητήρας δεν λειτουργεί.

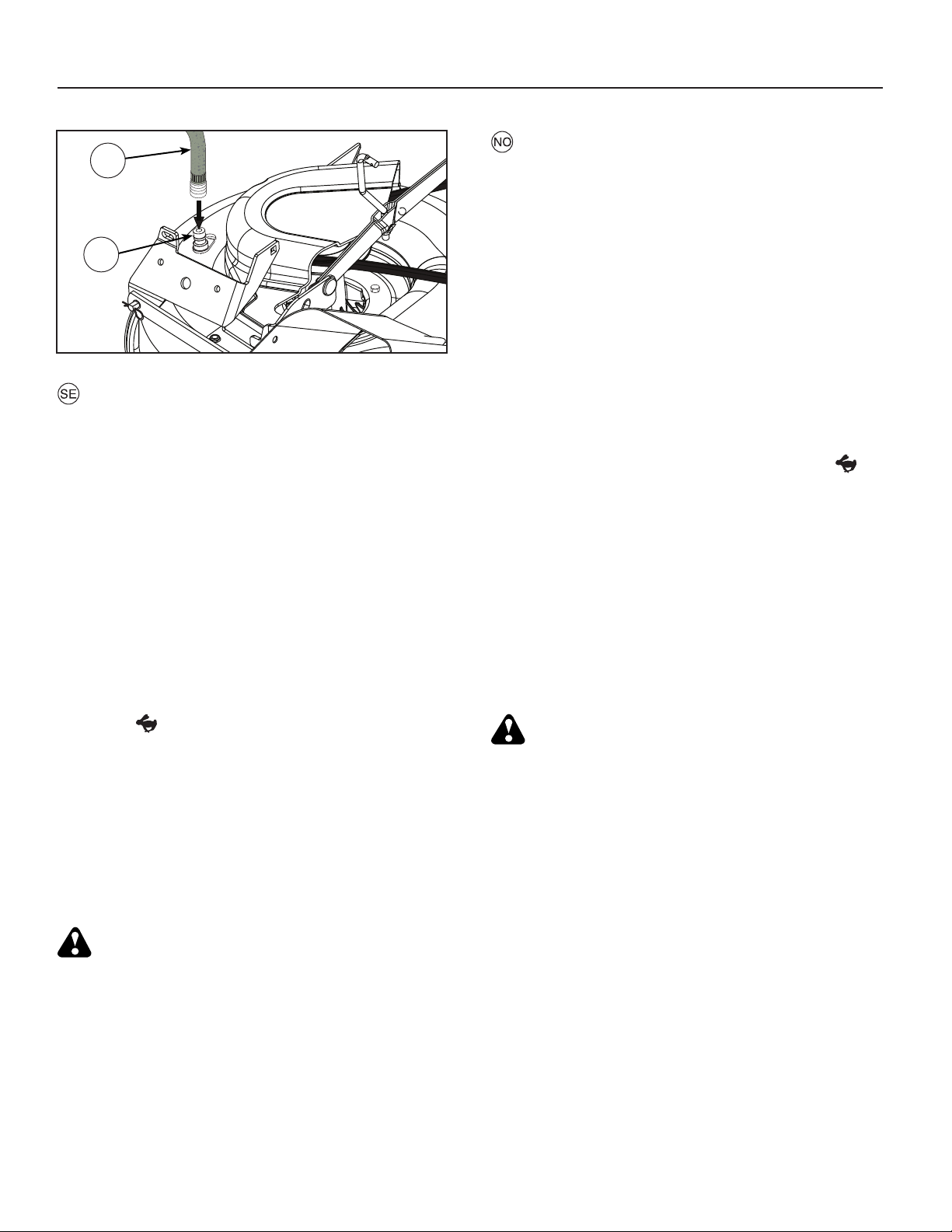

SPOLANSLUTNING FÖR KLIPPAGGREGATET

Din traktor har, som en del av spolningssytemet, en anslutning för spoladapter på klippaggregatets översida. Du bör använda den efter varje klippning.

• Kör traktorn till en vågrät och fri plats på din gräsmatta, dit din trädgårdsslang når.

VIKTIGT: Se till att din traktors deﬂ ektor är riktad BORT från hus, garage, parkerade bilar, etc. Ta bort uppsamlaranslutning eller BioClip-plugg om sådan är monterad.

• Kontrollera att kopplingen står i läge ”FRÅNKOPPLAD”, drag åt handbromsen och stanna motorn.

• Drag tillbaka munstycksadapterns låshylsa på din trädgårdsslang (A) och tryck på adaptern på anslutningsnippeln på klippaggregatets vänstra del (B). Släpp tillbaks adapterns låshylsa för att låsa adaptern på anslutningsnippeln.

VIKTIGT: Dra i slangen för att kontrollera att anslutningen är säker.

• Sätt på vattnet.

• Sätt dig i förarstolen, starta motorn och sätt gasen i läge ”Fast” ("

VIKTIGT: Kontrollera igen att området är fritt.

• Ställ traktorns koppling i läge ”TILLKOPPLAD”. Sitt kvar i förarsätet med klippaggregatet inkopplat tills aggregatet är rent.

• Ställ traktorns koppling i läge ”FRÅNKOPPLAD”. Vrid tändningsnyckeln till STOPP för att stänga av traktorns motor. Stäng av vattnet.

• Dra tillbaks låshylsan på spoladaptern och ta bort den från ansluningsnippeln.

• Flytta traktorn till ett torrt område, helst ett område med asfalt eller betong. Ställ kopplingen i läge ”Tillkopplad” för att avlägsna överﬂ ödigt vatten och för att torka innan traktorn ställs undan.

").

UTSLIPPSÅPNING PÅ SKJÆREVERK

Traktoren er utstyrt med en utslippsåpning på utsiden av skjæreverket som del av skjæreverkets rensesystem. Den bør aktiveres etter hver gangs bruk.

• Kjør traktoren til en plan, åpen del av plenen, nært nok til at du når frem til den med tappekranen på hageslangen.

VIKTIG: Pass på at traktorens tappestyrt er rettet BORT fra huset, garasjen, parkerte biler osv. Fjern jordstyrt eller strådekslel hvis montert.

• Påse clutchkontrollen for tilbehøret er i “DEAKTIVERT” posisjon, sett parkeringsbremsen på og stans motoren.

• Trekk tilbake låsekragen på adapteren til dysen på hageslangen (A) og skyv adapteren ned på dekkrengjøringstuten i den venstre enden av dekket på gressklipperen (B). Utløs låsekragen for å låse adapteren til dysen.

VIKTIG: Trekk i slangen for å sikre at forbindelsen sitter godt.

• Sett på vannet.

• Start motoren igjen mens du sitter i operatørens posisjon på traktoren og sett gass-spaken i posisjonen “Fast” ("

VIKTIG: Kontroller arbeidsområdet på nytt for å forvisse deg om at det er klart.

• Sett traktorens clutchkontroll for tilbehøret i “AKTIVERT” posisjon. Bli værende i operatørens posisjon med skjæreverket innkoplet til det er rengjort.

• Sett traktorens clutchkontroll for tilbehøret i “DEAKTIVERT” posisjon. Drei tenningsnøkkelen til STOPP-posisjonen for å slå traktorens motor av. Slå av vannet.

• Trekk låsekragen på dyseadapteren tilbake for å kople adapteren av dysen på utslippsåpningen.

• Flytt slåmaskinen til et tørt område, helst et underlag med betong- eller steinbelegg. Sett clutchkontrollen for tilbehøret i “Aktivert” posisjon for å fjerne restvann og hjelpe å tørke traktoren før du setter den fra deg.

ADVARSEL: Hvis utslippsmodulen er ødelagt eller mangler, kan du eller andre utsettes for gjenstander som slynges ut ved kontakt med bladet.

• Skift ut en ødelagt eller mangelnde utslippsmodul øyeblikkelig, før du bruker slåmaskinen igjen.

• Steng eventuelle huller i slåmaskinen med bolter eller sikringsmutre.

").

VARNING: En trasig eller saknad anslutning kan utsätta dig eller andra för kringﬂ ygande föremål genom kontakt med knivarna.

• Ersätt omedelbart en trasig eller saknad anslutning för spolsystemet, innan du använder gäsklipparen igen.

• Plugga igen hål i klippaggregatet med bult och självlåsande mutter.

UDSKYLNINGSPORT PÅ ROTORHUS

Traktorens rotorhus er udstyret med en udskylningsport på oversiden som en del af udskylningssystemet på rotorhuset. Den skal benyttes efter hver brug.

• Kør traktoren til et vandret, jævnt sted på plænen tæt nok på en havevandhane til, at haveslangen kan nå.

VIGTIGT: Kontroller, at traktorens afgangsport vender VÆK fra huse, garage, parkerede biler mm. Fjern eventuelle monterede opsamlingsanordninger.

• Kontrollér, at redskabets koblingsgreb står i positionen “DISENGAGED” (udkoblet), træk håndbremsen, og stop motoren.

• Træk låseringen op på haveslangens snapkobling (A), og tryk koblingen fast på udskylningsporten på venstre ende af plæneklipperens rotorhus (B). Slip låseringen, så den låser snapkoblingen fast på dysen.

VIGTIGT: Træk i slangen for at sikre, at tilslutningen er i orden.

• Åbn for vandet

• Sid på førerpladsen på traktoren, start motoren og placer gashåndtaget i hurtig ”Fast” ("

VIGTIGT: Kontroller området igen og sørg for, at området er ryddet og sikret.

• Flyt redskabets koblingsgreb til positionen “ENGAGED” (indkoblet). Bliv på førersædet med knivrotoren indkoblet, til rotorhuset er rengjort.

• Flyt redskabets koblingsgreb til positionen “DISENGAGED” (udkoblet). Drej tændingsnøglen til STOP-position for at slukke traktorens motor. Luk for vandet

• Træk låseringen tilbage på snapkoblingen for at løsne den fra udskylningsporten.

• Kør traktoren til et tørt område, helst et cement- eller ﬂ isebelagt område. Stil redskabets koblingsgreb i positionen “Engaged” (indkoblet) for at fjerne overskydende vand, og så traktoren bedre kan tørre, før den stilles væk.

") position.

TERÄPÖYDÄN PESULIITÄNTÄ

Traktorin teräpöytä on varustettu pesujärjestelmään kuuluvalla letkuliitännällä, joka on sijoitettu teräpöydän pintaan. Traktorin teräpöytä tulee pestä jokaisen käytön jälkeen.

• Aja traktori nurmikentälle, tasaiselle ja tyhjälle alueelle, riittävän lähelle vesijohtoliitäntää, johon puutarhaletku ulottuu.

TÄRKEÄÄ: Varmista, että traktorin poistokouru on suunnattu POISPÄIN rakennuksista, autotallista, pysäköidyistä autoista jne. Irrota säkityskouru tai leikkuujätteen levitin, mikäli ne ovat kiinnitettyinä paikalleen.

• Varmista, että lisälaitteen kytkin on asennossa “IRTIKYTKETTY”, kytke pysäköintijarru ja sammuta moottori.

• Vedä puutarhaletkun (A) suutinadapterin lukitusholkki taakse ja työnnä adapteri ruohonleikkurin teräpöydän (B) vasemmassa päädyssä olevaan letkuliitäntään. Vapauta lukitusholkki, jolloin adapteri kiinnittyy suuttimeen.

TÄRKEÄÄ: Tarkista, että liitos pitää vetämällä letkusta.

• Avaa vesihana.

• Istuudu traktorin kuljettajan istuimelle, käynnistä moottori uudelleen ja vie kaasuvipu Nopea-asentoon “Fast” ("

TÄRKEÄÄ: Tarkista vielä kerran, että alueella ei ole ketään.

• Siirrä traktorin lisälaitteen kytkin asentoon “KYTKETTY”. Pysyttele kuljettajan istuimella ja pidä leikkuupöytä käynnissä, kunnes pöytä on puhdistettu.

• Siirrä traktorin lisälaitteen kytkin asentoon “IRTIKYTKETTY”. Käännä virta-avain STOP-asentoon ja sammuta traktorin moottori. Sulje vesihana.

• Vedä suutinadapterin lukitusholkki taakse siten, että adapteri irtoaa suuttimen letkuliitännästä.

• Siirrä traktori kuivalle alueelle, mieluiten betoni- tai asfalttipinnalle. Siirrä lisälaitteen kytkin asentoon “Irtikytketty” liian veden poistamiseksi ja kuivumisen helpottamiseksi ennen traktorin siirtämistä varastoon.

VAROITUS: Vaurioitunut tai puuttuva letkuliitin voi altistaa käyttäjän tai muut henkilöt teräkosketuksen aiheuttamille sinkoaville esineille.

• Asenna vaurioituneen tai puuttuvan liittimen tilalle välittömästi uusi ennen kuin käytät ruohonleikkuria uudelleen.

• Tuki ruohonleikkurissa mahdollisesti olevat reiät pulteilla ja lukitusmuttereilla.

").

ADVARSEL: Et knækket eller manglende udskylningsbeslag kunne udsætte dig selv eller andre for genstande, der kastes ud i høj fart af bladene.

• Udskift straks knækkede eller manglende udskylningsbeslag, før plæneklipperen tages i brug igen.

• Afdæk eventuelle huller i plæneklipperen med bolte og låsemøtrikker.

ABERTURA DE LAVAGEM DE PLATAFORMA

O seu tractor possui uma abertura de lavagem na sua superfície como parte do sistema de lavagem de plataforma. Deve ser usada após cada utilização.

• Leve o tractor até um local plano e livre no seu relvado, suﬁ cientemente perto de uma torneira de água para que esteja ao alcance da mangueira.

IMPORTANTE: Certiﬁ que-se de que a abertura de descarga do tractor não está direccionada para a casa, garagem, carros estacionados, etc. Retire o saco ou a cobertura de desperdício, se estiver colocado.

• Certiﬁ que-se de que o controlo de embraiagem do acessório está na posição “DESENGATADO”, accione o travão de estacionamento e pare o motor.

• Puxe o anel de bloqueio do adaptador de bocal na mangueira de jardim (A) para trás e puxe o adaptador para a porta de lavagem de plataforma na extremidade esquerda da plataforma do cortador de relva (B). Solte o anel de bloqueio para bloquear o adaptador no bocal.

IMPORTANTE: Puxe a mangueira para se certiﬁ car de que a ligação está segura.

• Abra a torneira.

• Sente-se no lugar do operador no tractor, reinicie o motor e coloque a alavanca do acelerador na posição “Fast” ("

IMPORTANTE: Volte a veriﬁ car a área, certiﬁ cando-se de que esta está livre.

• Desloque o controlo da embraiagem do acessório do tractor para a posição “ENGATADO”. Permaneça no lugar do operador com a plataforma de corte engatada até estar limpa.

• Desloque o controlo da embraiagem do acessório do tractor para a posição “DESENGATADO”. Rode a chave da ignição para a posição STOP para desligar o motor do tractor. Feche a torneira.

• Puxe o anel de bloqueio do adaptador do bocal para desligar o adaptador do bocal da abertura de lavagem.

• Leve o tractor para uma área seca, de preferência com cimento ou asfalto. Coloque o controlo da embraiagem do acessório na posição “Engatado” para remover a água em excesso e ajudar a secar antes de guardar o tractor.

AVISO: Um acessório de lavagem partido ou em falta pode expô-lo a si ou a terceiros a objectos arremessados devido ao contacto com a lâmina.

• Substitua imediatamente os acessórios de lavagem partidos ou em falta, antes de voltar a usar o cortador de relva.

• Fixe parafusos e porcas de bloqueio em todos os orifícios do cortador de relva.

").

ΟΠΗ ΕΚΠΛΥΣΗΣ ΠΛΑΙΣΙΟΥ

Το πλαίσιο του τρακτέρ σας είναι εξοπλισμένο με οπή έκπλυσης στην επιφάνειά του ως μέρος του συστήματος έκπλυσης πλαισίου του. Πρέπει να χρησιμοποιείται μετά από κάθε χρήση.

• Οδηγήστε το τρακτέρ σε ένα επίπεδο και καθαρό σημείο στο γκαζόν σας, το οποίο βρίσκεται αρκετά κοντά σε μια βρύση από την οποία φτάνει το λάστιχο του κήπου σας.

ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι η χοάνη εξόδου του τρακτέρ είναι προσανατολισμένη ΜΑΚΡΙΑ από το σπίτι, το γκαράζ, σταθμευμένα αυτοκίνητα, κτλ. Αφαιρέστε τη χοάνη κάδου ή τον κάδο συλλογής χορταριού, αν είναι προσαρτημένο.

• Βεβαιωθείτε πως το χειριστήριο συμπλέκτη προσαρτήματος βρίσκεται στη θέση “DISENGAGED”, εφαρμόστε το φρένο στάθμευσης

• Τραβήξτε προς τα πίσω το ασφαλιστικό κολάρο του προσαρμογέα ακροφυσίου στο λάστιχο του κήπου σας (A) και σπρώξτε τον προσαρμογέα στην οπή έκπλυσης πλαισίου στο αριστερό άκρο του πλαισίου της χλοοκοπτικής μηχανής (B). Αφήστε ελεύθερο το ασφαλιστικό κολάρο για να ασφαλίσει τον προσαρμογέα στο ακροφύσιο.

ΣΗΜΑΝΤΙΚΟ: Τραβήξτε το λάστιχο για να βεβαιωθείτε ότι η σύνδεση είναι ασφαλής.

• Ανοίξτε το νερό.

• Ενώ κάθεστε στη θέση του χειριστή στο τρακτέρ, βάλτε ξανά μπροστά τον κινητήρα και θέστε το μοχλό γκαζιού στη θέση «Fast» ("

ΣΗΜΑΝΤΙΚΟ: Ελέγξτε ξανά την περιοχή για να βεβαιωθείτε ότι είναι καθαρή.

• Μετακινήστε χειριστήριο συμπλέκτη προσαρτήματος του τρακτέρ στη θέση “ENGAGED”. Παραμείνετε στη θέση του χειριστή με το πλαίσιο κοπής δεσμευμένο μέχρι να καθαριστεί το πλαίσιο.

• Μετακινήστε χειριστήριο συμπλέκτη προσαρτήματος του τρακτέρ στη θέση “DISENGAGED”. Γυρίστε το διακόπτη της μίζας στη του τρακτέρ. Κλείστε το νερό.

• Τραβήξτε προς τα πίσω το ασφαλιστικό κολάρο του προσαρμογέα ακροφυσίου και αποσυνδέστε τον προσαρμογέα από την οπή έκπλυσης ακροφυσίου.

• Μετακινήστε το τρακτέρ σε ένα στεγνό μέρος, κατά προτίμηση σε τσιμεντένια ή πλακόστρωτη περιοχή. Τοποθετήστε το χειριστήριο συμπλέκτη προσαρτήματος για να απομακρύνετε το περίσσευμα νερού ώστε να βοηθήσει στο στέγνωμα πριν απομακρύνετε το τρακτέρ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ένα εξάρτημα έκπλυσης που είναι σπασμένο ή λείπει μπορεί να εκθέσει εσάς ή άλλους σε αντικείμενα που θα εκτοξευτούν από την επαφή με τη λεπίδα.

• Αντικαταστήστε αμέσως το εξάρτημα έκπλυσης που

είναι ξανά τη χλοοκοπτική μηχανή.

• Βουλώστε τυχόν ανοίγματα στη χλοοκοπτική μηχανή με μπουλόνια ή κόντρα παξιμάδια.

και σβήστε τον κινητήρα.

") (Γρήγορο).

θέση STOP (διακοπή) για να σβήσετε τον κινητήρα

στη θέση “Engaged”

σπασμένο ή λείπει, πριν χρησιμοποιήσετε

7. Felsökning. 7. Fejlsøgning.

Motorn startar inte

1. Bränsle saknas i bränsletanken.

2. Tändstiftet felaktigt.

3. Tändstiftsanslutningen felaktig.

4. Smuts i förgasare eller bränsleledning.

Startmotorn drar ej runt motorn

1. Batteriet urladdat.

2. Dålig kontakt mellan kabel och batteripol.

3. In/urkopplingsspaken i fel läge.

4. Huvudsäkringen trasig.

5. Tändningslåset trasigt.

6. Säkerhetskontakt för kopplings/bromspedal trasig.

7. Kopplings/bromspedal ej nedtryckt.

Motorn går ojämnt

1. För hög växel ilagd.

2. Tändstiftet felaktigt.

3. Förgasaren fel inställd.

4. Luftﬁ ltret igensatt.

5. Bränsletankens ventilation igensatt.

6. Tändningsinställningen felaktig.

7. Smuts i bränsleledningen.

Motorn känns svag

1. Luftﬁ ltret igensatt.

2. Tändstiftet felaktigt.

3. Smuts i förgasare eller bränsleledning.

4. Förgasaren fel inställd.

Motoren starter ikke

1. For lidt eller intet brændstof i tanken.

2. Forkert tændrør.

3. Forkert/defekt tændrørstilslutning.

4. Snavs i karburator eller brændstoﬂ edning.

Startmotoren drejer ikke motoren rundt

1. Batteriet er ﬂ adt.

2. Dårlig kontakt mellem kabel og batteripol.

3. Ind/udkoblingshåndtaget er i forkert position.

4. Hovedsikringen er i stykker.

5. Tændingslåsen er i stykker.

6. Sikkerhedsafbryder for koblings/bremsepedal er i stykker.

7. Koblings/bremsepedal er ikke nedtrykket.

Motoren går ujævnt

1. Sat i for højt gear.

2. Defekt tændrør.

3. Forkert indstillet karburator.

4. Tilstoppet luftﬁ lter.

5. Tilstoppet udluftning af brændstoftanken.

6. Forkert tændingsindstilling.

7. Snavs i brændstoﬂ edningen.

Motoren føles svag

1. Tilstoppet luftﬁ lter.

2. Forkert tændrør.

3. Snavs i karburator eller brændstoﬂ edning.

4. Forkert indstillet karburator.

Motorn blir överhettad

1. Motorn överbelastad.

2. Luftintag eller kylﬂ änsar igensatta.

3. Fläkten skadad.

4. För litet eller ingen olja i motorn.

5. Förtändningen felaktig.

6. Tändstiftet felaktigt.

Batteriet laddas inte

1. Säkringen trasig.

2. En eller ﬂ era celler trasiga.

3. Dålig kontakt mellan batteripoler och kablar.

Belysningen fungerar inte

1. Glödlamporna trasiga.

2. Strömbrytaren trasig.

3. Kortslutning i ledning.

Maskinen vibrerar

1. Knivarna sitter lösa.

2. Motor sitter lös.

3. Obalana hos ena eller båda knivarna orsakat av skada eller dålig balansering efter slipning.

Ojämnt klippresultat

1. Knivarna slöa.

2. Klippaggregatet snett inställt.

3. Långt eller vått gräs.

4. Gräsanhopping under kåpan.

5. Olika lufttryck i däcken på vänster och höger sida.

6. För hög växel ilagd.

7. Drivremmen slirar

Motoren bliver overhedet

1. Motoren er overbelastet.

2. Tilstoppet luftspjæld eller kølevinge.

3. Beskadiget ventilator.

4. For lidt eller ingen olie i motoren.

5. Forkert fortænding.

6. Forkert tændrør.

Batteriet oplades ikke

1. Sikringen er gået/defekt.

2. En eller ﬂ ere celler er i stykker.

3. Dårlig kontakt mellem batteriets poler og kabler.

Lyset fungerer ikke

1. Pærerne i stykker.

2. Strømafbryderen i stykker.

3. Kortslutning i ledningen.

Maskinen vibrerer

1. Knivene har løsnet sig.

2. Motoren har løsnet sig.

3. Ubalance på den ene eller begge knivene på grund af skade eller dårlig afbalancering efter slibning.

Ujævnt klipperesultat

1. Knivene er sløve.

2. Klipperen er indstillet skævt.

3. Langt eller vådt græs.

4. Græsophobning under skjoldet.

5. Forskelligt dæktryk på venstre og højre side.

6. Sat i for højt gear.

7. Drivremmen slår.

7. Feilsøking. 7. Vianhaku.

Motoren vil ikke starte

1. Det mangler drivstoff i bensintanken.

2. Feil på tennpluggen.

3. Feil på tennpluggtilkoblingen.

4. Det er smuss i forgasseren eller drivstoffslangen.

Startmotoren drar ikke motoren rundt

1. Batteriet er utladet.

2. Dårlig kontakt mellom kabel og batteripol.

3. Inn/utkoblingsspaken står i feil stilling.

4. Hovedsikringen har gått.

5. Tenningslåsen er i stykker.

6. Sikkerhetskontakten for clutch/bremsepedal er i stykker.

7. Clutch/bremsepedalen er ikke nedtrykket.

Motoren går ujevnt

1. For høyt gear innkoblet.

2. Feil på tennpluggen.

3. Forgasseren er feil innstilt.

4. Luftﬁ lteret er tett.

5. Ventilasjonen i drivstofftanken er tett.

6. Tenningsinnstillingen er feil.

7. Smuss i drivstoffslangen.

Motoren virker svak

1. Luftﬁ lteret er tett.

2. Feil på tennpluggen.

3. Smuss i forgasser eller drivstoffslange.

4. Forgaseren er feil innstilt.

Motoren blir overopphetet

1. Motoren er overbelastet.

2. Luftinntaket eller kjøleribbene er tette.

3. Viften er skadet.

4. For lite eller ingen olje i motoren.

5. Feilaktig fortenning.

6. Feil på tennpluggen.

Batteriet lader ikke

1. Sikringen er i ustand.

2. En eller ﬂ ere celler er defekte.

3. Dårlig kontakt mellom batteripoler og kabel.

Belysningen fungerer ikke

1. Lampen er i ustand.

2. Strømbryteren er i ustand.

3. Kortslutning på ledningen.

Maskinen vibererer

1. Knivene sitter løst.

2. Motoren sitter løst.

3. Ubalanse på den ene eller begge knivene forårsaket av skade eller dårlig balansering etter sliping.

Ujevnt klippresultat

1. Knivene er sløve.

2. Klippaggregatet er dårlig innstilt.

3. Langt eller vått gress.

4. Opphopning av gress under kåpen.

5. Ulike lufttrykk i dekkene på venstre og høyre side.

6. For høyt gear er brukt.

7. Drivremmen slurrer.

Moottori ei käynnisty

1. Säiliössä ei ole polttoainetta.

2. Sytytystulppa viallinen.

3. Tulpanjohto viallinen.

4. Likaa kaasuttimessa tai polttoaineletkuissa.

Käynnistin ei pyöritä moottoria

1. Akku tyhjä.

2. Huono kosketus kaapelin ja akun navan välillä.

3. Päälle-/poiskytkentävipu väärässä asennossa.

4. Pääsulake viallinen

5. Virtalukko viallinen.

6. Kytkin-/jarrupolkimen turvakytkin viallinen.

7. Kytkin-/jarrupoljinta ei ole painettu pohjaan.

Moottori käy epätasaisesti

1. Liian suuri vaihde.

2. Sytytystulppa viallinen.

3. Kaasutin väärin säädetty.

4. Ilmansuodatin tukossa.

5. Tankkiventtiili tukossa.

6. Sytytyksen säätö väärä.

7. Likaa polttoaineletkuissa.

Moottori tuntuu tehottomalta

1. Ilmansuodatin tukossa.

2. Sytytystulppa viallinen.

3. Likaa kaasuttimessa tai polttoaineletkuissa

4. Kaasutin väärin säädetty.

Moottori kuumenee liikaa

1. Moottori ylikuormittunut.

2. Ilmanotto tai jäähdytysrivat tukossa.

3. Tuuletin viallinen.

4. Moottorissa liian vähän tai ei ollenkaan öljyä.

5. Väärä sytytysennakko.

6. Sytytystulppa viallinen.

Akku ei lataudu

1. Sulake viallinen

2. Yksi tai useampi kenno viallinen.

3. Huono kosketus akun napojen ja kaapeleiden välillä.

Valot eivät toimi

1. Hehkuamput rikki.

2. Kytkin rikki.

3. Oikosulku johdossa.

Kone tärisee

1. Terät löysällä.

2. Moottorin kiinnitykset löysällä.

3. Toinen tai molemmat terät epätasapainossa vaurion tai teroituksen jälkeisen huonon tasapainotuksen johdosta.

Epätasainen leikkuujälki

1. Terät tylsyneet.

2. Teräyksikkö asennettu vinoon.

3. Pitkä tai märkä ruoho.

4. Ruohoa kerääntynyt leikkuukoteloon alle.

5. Erisuuruinen ilmanpaine vasemman ja oikean puolen renkaissa.

6. Liian suuri vaihde.

7. Vetohihna luistaa.

7. Solução de Problemas 7. Αντιμετώπιση προβλημάτων.

Motor não dá partida

1. Tanque de combustível vazio

2. Plugue com defeito.

3. Conexão do plugue com defeito

4. Sujeira no carburador ou no cano do combustível.

Δεν ξεκινάει ο κινητήρας

1. Δεν υπάρχει καύσιμο στο ρεζερβουάρ.

2. Ελαττωματικό μπουζί.

3. Ελαττωματική σύνδεση μπουζί.

4. Ακαθαρσίες στο καρμπιρατέρ ή στο σωλήνα καυσίμου.

Motor de arranque não liga o motor

1. Bateria arriada.

2. Mau contato entre o cabo e o pólo da bateria

3. Nível do conexão/desconexão na posição errada.

4. Defeito no fusível principal.

5. Defeito na trava de ignição.

6. Defeito no contato de segurança do pedal de embreagem/ freio.

7. Pedal de embreagem/freio não foi empurrado até o ﬁ m.

Irregularidade no funcionamento do motor

1. Marcha alta demais.

2. Defeito no plugue.

3. Carburador mal ajustado.

4. Filtro de ar obstruído

5. Ventilação do tanque de combustível obstruída.

6. Defeito no regulador de ignição

7. Sujeira no cano de combustível

Motor fraco

1. Filtro de ar obstruído

2. Defeito no plugue.

3. Sujeira no carburador ou cano do combustível.

4. Carburador mal ajustado.

Superaquecimento no motor

1. Sobrecarga no motor

2. Obstrução na entrada de ar ou nas aletas de resfriamento.

3. Avaria no ventilador.

4. Nível de óleo baixo demais ou falta de óleo no motor.

5. Defeito na regulagem da ignição.

6. Defeito no plugue.

Το μοτέρ εκκίνησης δεν θέτει τον κινητήρα σε λειτουργία

1. Άδεια μπαταρία.

2. Ανεπαρκής σύνδεση μεταξύ του καλωδίου και του πόλου

μπαταρίας.

3. Ο μοχλός σύνδεσης/αποσύνδεσης βρίσκεται σε λάθος θέση.

4. Ελαττωματική κύρια ασφάλεια.

5. Ελαττωματικό κλείδωμα μίζας.

6. Ελαττωματικό προστατευτικό επαφής για το πεντάλ

συμπλέκτη/φρένου.

7. Δεν είναι πατημένο το πεντάλ συμπλέκτη/φρένου.

Ο κινητήρας λειτουργεί ανομοιόμορφα

1. Πολύ μεγάλη ταχύτητα (γραναζιού).

2. Ελαττωματικό μπουζί.

3. Λανθασμένη ρύθμιση καρμπιρατέρ.

4. Φραγμένο φίλτρο αέρα.

5. Φραγμένος εξαερισμός ρεζερβουάρ.

6. Ελαττωματική ρύθμιση μίζας.

7. Ακαθαρσίες στο σωλήνα καυσίμου.

Ο κινητήρας έχει μικρή ισχύ

1. Φραγμένο φίλτρο αέρα.

2. Ελαττωματικό μπουζί.

3. Ακαθαρσίες στο καρμπιρατέρ ή στο σωλήνα καυσίμου.

4. Λανθασμένη ρύθμιση καρμπιρατέρ.

Υπερθερμαίνεται ο κινητήρας

1. Υπερφόρτωση κινητήρα.

2. Φραγμένη είσοδος αέρα ή πτερύγια ψύξης.

3. Φθαρμένος ανεμιστήρας.

4. Πολύ λίγο ή καθόλου λάδι στον κινητήρα.

5. Ελαττωματική ρύθμιση μίζας.

6. Ελαττωματικό μπουζί.

Bateria não carrega

1. Defeito no fusível

2. Um ou mais elementos com defeito.

3. Mau contato entre os pólos e os cabos da bateria.

Luzes não funcionam

1. Lâmpadas com defeito.

2. Interruptor com defeito.

3. Curto-circuito no cabo.

Vibração na máquina

1. Lâminas frouxas

2. Motor frouxo

3. Desequilíbrio em uma ou mais lâminas resultantes de avaria ou de balanceamento mal feito após esmerilhamento.

Corte com resultado irregular

1. Lâminas cegas.

2. Unidade de corte torta.

3. Grama alta demais ou molhada.

4. Grama presa debaixo da cobertura.

5. Pressões de ar diferentes nos pneus dos lados esquerdo e direito.

6. Marcha alta demais.

7. Correia de propulsão solta.

Δεν φορτίζεται η μπαταρία

1. Ελαττωματική ασφάλεια.

2. Ένα ή μερικά κελιά είναι ελαττωματικά.

3. Ανεπαρκής επαφή μεταξύ των πόλων μπαταρίας και των

καλωδίων.

Τα φώτα δεν λειτουργούν

1. Ελαττωματικές λυχνίες.

2. Ελαττωματικός διακόπτης.

3. Βραχυκύκλωμα καλωδίου.

Το μηχάνημα δονείται

1. Χαλαρές λεπίδες.

2. Χαλαρωμένος κινητήρας.

3. Ανισορροπία σε μία ή και στις δύο λεπίδες ως αποτέλεσμα φθοράς ή ανεπαρκούς ζυγοστάθμισης μετά από τρόχισμα.

Ανομοιόμορφα αποτελέσματα κοπής

1. Αμβλείες λεπίδες.

2. Ασύμμετρη μονάδα κοπής.

3. Μακρύ ή βρεγμένο χορτάρι.

4. Κόλλησε χορτάρι κάτω από το κάλυμμα.

5. Διαφορετική πίεση αέρα στα ελαστικά της αριστερής και

δεξιάς πλευράς.

6. Πολύ μεγάλη ταχύτητα (γραναζιού).

7. Ολίσθηση ιμάντα κίνησης.

8. Förvaring. 8. Opbevaring. 8. Oppbevaring. 8. Säilytys

Efter avslutad klippsäsong bör följande åtgärder vidtas:

• Rengör hela maskinen, särskilt under klippaggregatskåpan. Använd inte högtryckstvätt till rengöringen. Det kan tränga in vatten i motorn och växellådan och därmed förkorta maskinens levnadslängd.

• Bättra lackskador för att undvika rostangrepp.

• Byt olja i motorn.

• Töm bensintanken. Starta motorn och låt den gå tills även förgasaren är tom på bensin.

• Ta bort tändstiftet och häll ca en matsked motorolja i cylindern. Dra runt motorn så oljan fördelas och skruva åter fast tändstiftet.

• Ta bort batteriet. Ladda det och förvara det på en sval plats. Skydda batteriet från låga temperaturer. (Under fryspunkten).

• Förvara maskinen på torr plats inomhus.

VARNING!

Använd aldrig bensin vid rengöring. Använd i stället avfettningsmedel och varmvatten.

Service

Vid beställning av reservdelar skall klipparens inköpsår samt modell-, typ- och serienummer anges. Kontakta närmaste auktoriserade återförsäljare för garantiservice och rep a ra tion. Original reservdelar skall alltid användas.

Efter afsluttet klippesæson udfør følgende:

• Gør hele maskinen ren, specielt under klippeaggregatets skærme. Anvend ikke højtryks-vasker til rengøring. Der kan trænge vand ind i motoren og gearkassen og derved forkorte maskinens levetid.

• Reparer lakskader for at undgå rustangreb.

• Udskift motorolien.

• Tøm benzintanken. Start motoren, og lad den gå, indtil karburatoren er tom.

• Fjern tændrøret, og hæld ca. en spiseskefuld motorolie i cylinderen. Træk motoren rundt, således at olien fordeles, og skru derefter tændrøret igen.

• Fjern batteriet. Oplad det, og opbevar det på et køligt sted. Husk at det skal beskyttes mod stærk kulde.

• Opbevar maskinen på et tørt sted indendørs.

ADVARSEL!

Brug aldrig benzin til rengøringen. Den indeholder bly og benzen. Brug i stedet et andet egnet rengøringsmiddel.

Service

Ved bestilling af reservedele angiv maskinens navn og indkøbsår samt model–, type– og serienummer. Ved garantiservice og reparationer skal De henvende Dem til den nærmeste autoriserede forhandler. Der må kun bruges originale reservedele.

Etter avsluttet klippesesong bør følgende tiltak foretas.

• Rengjør hele maskinen, spesielt under klippeaggre gatdekslet. Ikke bruk høytrykksspyler for rengjøring. Vann kan komme inn i motoren og transmisjonen og forkorte levetiden på maskinen.

• Forbedre lakkskader for å unnvike rustan grep.

• Bytt olje i motoren.

• Tømm bensintanken. Start motoren og la den gå helt til forgasseren er tom for bensin.

• Ta bort tennpluggen og hell i ca. en matskjed motorolje i sylinderen. Dra motoren rundt slik at oljen fordeles og skru tennpluggen fast igjen.

• Ta bort batteriet. Ladd opp dette og oppbevar det på et svalt sted. Beskytt det mot sterk kulde.

• Oppbevar maskinen på tørt sted innendørs.

ADVARSEL!

Bruk aldri bensin ved rengjøring. Den inneholder bly og bensin. Bruk et velegnet rengjøringsmiddel i stedet for.

Service

Ved bestilling av reservedeler skal klipperens navn og kjøpsår samt modell-, type og serienummer oppgis. Kontakt nærmeste autoriserte detaljist for garantiservice og reparasjoner. Originale reservedeler skal alltid brukes.

Päättyneen leikkuukauden jälkeen pitää noudattaa seuraavia toimenpiteitä:

• Puhdista koko laite, erityisesti leikkuukotelo. Älä pese korkeapainepesurilla. Vesi voi tunkeutua moottoriin ja vaihteistoon ja lyhentää koneen käyttöikää.

• Korjaa maalivahingot niin vältyt ruostevaurioilta.

• Vaihda öljy moottoriin.

• Tyhjennä bensiinisäiliö. Käynnistä moottori ja anna sen käydä, kunnes kaasutinkin on tyhjentynyt bensiinistä.

• Ota sytytystulppa pois ja laita n. yksi ruokalusikallinen öljyä sylinteriin. Pyöräytä moottoria, jotta öljy leviää ja kierrä sy ty ty stylp pa tiukasti kiinni.

• Poista akku. Lataa se ja säilytä viileässä paikassa. Suojaa pakkaselta.

• Säilytä laitetta kuivassa paikassa sisällä.

VAROITUS!

Älä käytä koskaan bensiiniä puhdistukseen. Käytä sensijaan muuta sopivaa puhdistusainetta.

Huolto

Ilmoita varaosien tilauksen yhteydessä leikkurin ostovuosi, malli, tyyppi ja sarjanumero. Takuuhuollossa ja korjauksissa ota yhteyttä lähimpään valtuutettuun jälleemyyjään. Käytä aina alkuperäisiä varaosia tuotteen moitteettoman toiminnan turvaamiseksi.

8. Guarda. 8. Αποθήκευση.

Ao ﬁ nal da estação de corte de grama, é importante

observar os seguintes passos:

• Limpar a máquina toda, especialmente embaixo da cobertura da unidade de corte.

• Retocar todas as superfícies pintadas que estejam lascadas para evitar corrosão.

• Trocar o óleo do motor.

• Esvaziar o tanque de combustível. Dar partida no motor e deixar ligado até acabar a gasolina.

• Remover a vela de ignição e adicionar uma colher de óleo de motor no cilindro. Virar o motor para distribuir bem o óleo. Recolocar a vela de ignição.

• Remover a bateria. Recarregá-la e guardá-la em local fresco e seco. Proteger a bateria contra temperaturas muito baixas.

• A máquina deve ser guardada em local fechado, seco e livre de poeira.

CUIDADO!

Nunca use gasolina para limpar. Use detergente contra gordura e água morna.

Assistência Técnica

Ao fazer pedidos, é necessário ter à mão as seguintes informações: Data da compra, modelo, tipo e número de série do cortador de grama. Use somente peças de reposição originais. Procure seu concessionário ou distribuidor local para assistência com garantia e reparos.

Πρέπει να πραγματοποιήσετε τα ακόλουθα βήματα στο τέλος της σεζόν κουρέματος γκαζόν:

• Καθαρίστε ολόκληρο το μηχάνημα, ιδιαίτερα κάτω από

το κάλυμμα της μονάδας κοπής. Μη χρησιμοποιείτε λάστιχο με υψηλή πίεση για τον καθαρισμό. εισέλθει νερό στον κινητήρα και το κιβώτιο ταχυτήτων και να επιβραδύνει την ωφέλιμη ζωή του μηχανήματος.

• Επιδιορθώστε όλες τις επιφάνειες στις οποίες έχει σκάσει

το χρώμα για να αποφύγετε τη διάβρωση.

• Αλλάξτε το λάδι του κινητήρα.

• Αδειάστε το ρεζερβουάρ. Θέστε τον κινητήρα σε

λειτουργία και αφήστε τον να λειτουργεί έως ότου ξεμείνει από καύσιμο.

• Βγάλτε το μπουζί και ρίξτε μία κουταλιά της σούπας

λάδι κινητήρα μέσα στον κύλινδρο. Τραβήξτε στο πλάι τον κινητήρα για να διανεμηθεί ομοιόμορφα το λάδι. Τοποθετήστε ξανά το μπουζί.

• Βγάλτε την μπαταρία. Επαναφορτίστε και αποθηκεύστε

την σε δροσερό και στεγνό μέρος. Προστατεύσετε την μπαταρία από τις χαμηλές θερμοκρασίες.

• Πρέπει να αποθηκεύετε το μηχάνημα σε εσωτερικό χώρο

χωρίς υγρασία και σκόνη.

Μπορεί να

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Όταν καθαρίζετε, μη χρησιμοποιείτε ποτέ βενζίνη. Αντ’ αυτού, χρησιμοποιήστε απορρυπαντικό κατά του γράσου και ζεστό νερό.

Σέρβις

Όταν κάνετε μια παραγγελία, χρειαζόμαστε τις ακόλουθες πληροφορίες: Την ημερομηνία αγοράς, το μοντέλο, τον τύπο και τον αριθμό σειράς του μηχανήματος κουρέματος γκαζόν. Να χρησιμοποιείτε πάντα γνήσια ανταλλακτικά. Επικοινωνήστε με τον τοπικό σας αντιπρόσωπο διανομής για συντήρηση και επισκευές που καλύπτονται από την εγγύηση.

Jonsered Motor AB, S-433 81 Partille, Sweden.

10.13.10 BAD

Printed in the U.S.A.

Jonsered LT 2223 CMA2 User Manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
