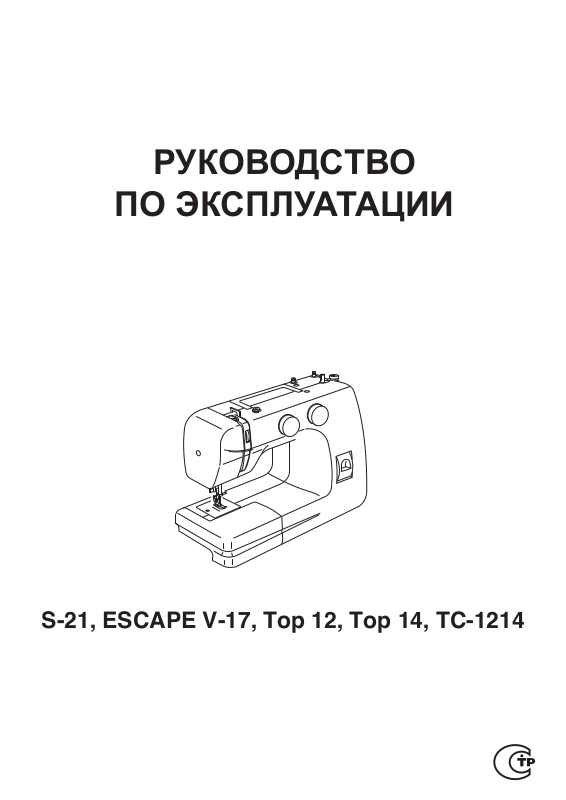

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

S-21, ESCAPE V-17, Top 12, Top 14, TC-1214

Janome Top 14 User Manual

СОДЕРЖАНИЕ



КОНСТРУКЦИЯ МАШИНЫ.



Основные детали и узлы ..............................................................................................

2

Выдвижной пенал для принадлежностей ...................................................................

3

Рукавная платформа ...................................................................................................

3

Стандартные принадлежности ....................................................................................

3

Хранение стандартных принадлежностей ..................................................................

3

ПОДГОТОВКА МАШИНЫ К РАБОТЕ.



Подключение машины к электросети ..........................................................................

4

Ножная педаль ..............................................................................................................

4

Клавиша обратного хода ...............................................................................................

4

Пластина для штопки и вышивки ..................................................................................

4

Рычаг подъема лапки....................................................................................................

5

Снятие и установка прижимной лапки ........................................................................

5

Отсоединение и присоединение держателя лапки ....................................................

5

Замена швейной иглы ..................................................................................................

6

Проверка иглы ..............................................................................................................

6

Подбор ниток и игл по тканям ......................................................................................

6

Установка катушек с нитками ......................................................................................

7

Установка шпульного колпачка ....................................................................................

7

Намотка нитки на шпульку ...........................................................................................

8

Заправка нижней нити ..................................................................................................

8

Заправка верхней нити ................................................................................................

9

Нитевдеватель (Отдельная опция в специальных моделях) ....................................

9

Вытягивание шпульной нити .......................................................................................

10

Регулировка натяжения верхней нити ......................................................................

10

Регулировка натяжения нижней нити ........................................................................

10

Переключатель строчек ..............................................................................................

11

Регулятор длины стежка .............................................................................................

11

ОСНОВНЫЕ СТРОЧКИ.



Прямая строчка ...........................................................................................................

12

Изменение направления шитья .................................................................................

12

Разметка на игольной пластине ................................................................................

13

Обработка прямых углов ............................................................................................

13

ВСПОМОГАТЕЛЬНЫЕ СТРОЧКИ.



Строчка зигзаг .............................................................................................................

14

Обметывание ..............................................................................................................

14

Эластичная строчка ....................................................................................................

15

Оверлочная строчка ...................................................................................................

15

Усиленная прямая строчка ..........................................................................................

16

Усиленный зиг-заг ........................................................................................................

16

Пришивание пуговиц ..................................................................................................

17

Вшивание молнии .......................................................................................................

17

Обметка петель ............................................................................................................

18

Установка плотности стежков .....................................................................................

18

Подгибка потайной строчкой .....................................................................................

19

ДЕКОРАТИВНЫЕ СТРОЧКИ.



Краеобметочный шов фестончатый ..........................................................................

20

Выполнение оборок ....................................................................................................

20

Стачной шов (только для модели 14 строчек) ...........................................................

21

Аппликации .................................................................................................................

21

Трикотажные строчки «стрейч» ..............................................................................

22

ОБСЛУЖИВАНИЕ МАШИНЫ.



Освещение ..................................................................................................................

23

Чистка нижнего транспортера ткани .........................................................................

23

Разборка и сборка челночного устройства ...............................................................

24

Неисправности и способы их устранения .................................................................

25

Общие рекомендации ................................................................................................

26

1

КОНСТРУКЦИЯ МАШИНЫ

ОСНОВНЫЕ ДЕТАЛИ И УЗЛЫ

(1)Переключатель строчек

(2)Регулятор длины стежка

(3)Ограничитель намотки шпульки

(4)Кронштейн для намотки шпульки

(5)Вертикальные стержни для катушек

(6)Нитенаправитель для намотки шпульки

(7)Нитенаправитель верхней нити

(8)Рычаг нитепритягивателя

(9)Регулятор натяжения верхней нити

(10)Боковая крышка

(11)Нитевдеватель (Отдельная опция в специальных моделях)

(12)Игольная пластина

(13)Выдвижной пенал для принадлежностей

(14)Клавиша обратного хода

(15)Держатель прижимной лапки

(16)Винт для крепления иглы

(17)Швейная игла

(18)Прижимная лапка универсальная «А» çèã-çàã

(19)Ручка для переноса машины

(20)Маховое колесо

(21)Включатель / выключатель питания машины

(22)Разъем для подключения педали

(23)Рукавная платформа

(24)Рычаг подъема прижимной лапки

(25)Ножная педаль

*В машине применяются швейные иглы 130/705 H

2

ВЫДВИЖНОЙ ПЕНАЛ ДЛЯ ПРИНАДЛЕЖНОСТЕЙ

Выдвижной пенал для принадлежностей обеспечивает дополнительную поверхность для шитья.

Левой рукой потяните пенал в сторону и снимите с машины.

Для установки пенала нужно задвинуть его до щелчка

ИСПОЛЬЗОВАНИЕ РУКАВНОЙ ПЛАТФОРМЫ

Пенал легко снимается с машины, остается узкая рукавная платформа, с помощью которой легко обрабатывать манжеты, рукава и низ брюк.

СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ

(1)Шпульки прозрачные

(2)Вспарыватель

(3)Комплект игл 130/705 H (3 шт.)

(4)Лапка для выметывания петли

(5)Лапка для потайного шва

(6)Лапка для вшивания молнии односторонняя

(7)Пластина для штопки

Дополнительные приспособления к Вашей машине можно хранить в выдвижном пенале (1).

(1) Выдвижной пенал

3

ПОДГОТОВКА К РАБОТЕ

ПОДКЛЮЧЕНИЕ МАШИНЫ К ЭЛЕКТРОСЕТИ

Включение (ON). Отключение (OFF).

Посмотрите, чтобы выключатель питания машины был в положении «OFF».

Сначала подключите штепсель педали в гнездо на машине.

А затем вилку питания включите в электрическую сеть.

Установите выключатель электропитания в положение «ON».

Ваша машина и подсветка включены.

ВНИМАНИЕ! Не оставляйте включенную машину без присмотра. Выключайте машину из сети, если она не используется.

(1)Вилка электрического шнура

(2)Включатель / выключатель

(3)Розетка

(4)Гнездо для шнура

(5)Штепсель и шнур педали

НОЖНАЯ ПЕДАЛЬ

Скорость шитья на машине может изменяться с помощью педали.

Чем сильнее нажимаете на педаль, тем выше скорость шитья.

ВНИМАНИЕ! Не ставьте и не кладите на педаль машины никаких предметов, это может привести с самопроизвольному включению машины, либо к выходу из строя регулятора скорости или электродвигателя.

КЛАВИША ОБРАТНОГО ХОДА

Клавиша обратного хода служит для шитья в обратном направлении, например, для закрепок в начале и в конце строчки.

Как долго Вы держите клавишу обратного хода нажатой, так долго машина будет шить в обратном направлении.

ПЛАСТИНА ДЛЯ ШТОПКИ И ВЫШИВКИ

Чтобы установить пластину для штопки и вышивки:

1.Совместите три выступа на пластине для штопки и вышивки с отверстиями на игольной пластине.

2.Надавите на пластину для штопки и вышивки, чтобы зафиксировать ее на игольной пластине.

4

РЫЧАГ ПОДЪЕМА ЛАПКИ

Рычаг подъема поднимает и опускает прижимную лапку.

При опускании лапки держите рычаг двумя пальцами, чтобы не бросать его, а опускать аккуратно.

(1)Нижнее положение

(2)Нормальное верхнее положение.

(3)Дополнительный подъем лапки.

Дополнительный подъем лапки.

При необходимости стачивания деталей с синтепоном воспользуйтесь дополнительным зазором подъема лапки. При поднятой лапке нажмите на рычаг подъема лапки с усилием вверх. Лапка еще поднимется на величину дополнительного зазора.

ПРИМЕЧАНИЕ: Лапка в этом положении не фиксируется.

СНЯТИЕ И УСТАНОВКА ПРИЖИМНОЙ ЛАПКИ

(1)Прижимная лапка

(2)Выемка держателя лапки

(3)Стержень прижимной лапки

Чтобы снять. Поднимите иглу в верхнее положение. Для этого поверните маховое колесо на себя на столько, чтобы игла остановилась в верхнем положении. Поднимите прижимную лапку.

Потяните прижимную лапку (1) вниз, как показано на рисунке.

Чтобы установить. При установке прижимной лапки положите прижимную лапку так, чтобы ее стержень (3) находился прямо под выемкой (2)

держателя лапки.

Опустите вниз держатель лапки и зафиксируйте (защелкните) лапку.

ОТСОЕДИНЕНИЕ И ПРИСОЕДИНЕНИЕ ДЕРЖАТЕЛЯ ЛАПКИ

(1)Âèíò

(2)Держатель лапки

(3)Стержень

Чтобы отсоединить. Для отсоединения держателя лапки поверните винт (1) отверткой против часовой стрелки.

Чтобы присоединить. В отверстия в держателе лапки (2) и стержне (3) вставьте крепежный винт и затяните его отверткой по часовой стрелке.

5

ЗАМЕНА ШВЕЙНОЙ ИГЛЫ

Опустите прижимную лапку.

Поставьте иглу в крайнее верхнее положение поворотом махового колеса на себя. Выключите питание машины.

Винт, который крепит иглу, поверните на себя и ослабьте затяжку винта.

Снимите иглу с иглодержателя. Возьмите новую иглу и вставьте ее в иглодержатель «плоской лыской» назад.

Проверьте, что игла заведена в иглодержатель до упора, и хорошо затяните крепежный винт с помощью отвертки. (Отвертку крутите в направлении от себя).

ВНИМАНИЕ! Используйте для шитья качественные бытовые иглы в соответствии с видом материала и типом нитей.

Проверка иглы. Положите иглу плоской стороной на ровную поверхность (на игольную пластину, стекло и др.). Расстояние между иглой и плоской поверхностью должно быть равным. Не используйте плохие затупленные, искривленные иглы.

Таблица соотношения номеров нитей и типа ткани



Ткань

Нитки

Размер иглы



Крепдешин, вуаль,

Тонкие шелковые



Легкие

Тонкие хлопчатобумажные



батист, органза, капрон,

¹9/65 èëè 11/75

ткани

Тонкие синтетические

крепы, атлас.







Хлопок с полиэстером













Лен, хлопок, пике,

Шелковые ¹50



Средние

трикотаж, перкаль,

Хлопчатобумажные ¹50-80

¹11/75 èëè ¹14/90

ткани

саржа, костюмная ткань,

Синтетические ¹50-60



фланель.

Хлопок с полиэстером













Тик, твид, габардин,

Шелковые ¹50



Тяжелые

Хлопчатобумажные ¹40-50



пальтовая, джинс,

¹14/90 èëè 16/100

ткани

Синтетические ¹40-50

драпировочная и репс.







Хлопок с полиэстером











ПРИМЕЧАНИЯ:

-Тонкие нитки и иглы применяются, как правило, для шитья тонких тканей, а толстые нитки и иглы – для шитья тяжелых тканей. Перед началом работы на машине рекомендуется проверить правильность выбора нитки и иглы, выполнив строчку на небольшом лоскутке применяемой ткани.

-Игольная и шпульная нитки должны быть одинаковыми.

-При использовании в работе тонкой отделочной нити из шелка, вискозы или полиэстера допускается использовать разные нитки в игле и на шпульке.

-Для шитья эластичных, особо тонких и синтетических тканей следует применять специальные иглы Супер Стрейч или Джерси (с синей колбочкой). Они не «рубят» трикотаж и эффективно предотвращают пропуск стежков.

-Для устранения деформации строчек рекомендуется шить особо тонкие ткани с применением дублирующих материалов или по тонкой бумаге.

6

УСТАНОВКА КАТУШЕК С НИТКАМИ

В этих машинах есть два вертикальных стержня для установки катушек с нитками.

Для установки катушки вытяните стержень вверх. Для упаковки машины верните стержень в прежнее положение.

Дополнительный стержень для ниток используется:

-для намотки шпульки, чтобы не вынимать заправленную верхнюю нить.

-для шитья двойной иглой, так как для этого требуется 2 катушки верхней нити.

УСТАНОВКА ШПУЛЬНОГО КОЛПАЧКА

(1)Крышка челночного устройства

(2)Защелка

(3)Рожок

1.Снимите пенал для принадлежностей. Откройте крышку челночного устройства (1). Вращая маховое колесо в направлении на себя, установите иглу в крайнем верхнем положении.

2.Возьмите защелку (2) двумя пальцами левой руки и выньте шпульный колпачок из челночного устройства.

3.При установке шпульного колпачка в челнок обратите внимание на то, чтобы рожок (3) встал в углубление на кольце челночного устройства.

7

НАМОТКА НИТКИ НА ШПУЛЬКУ

1.Оттяните маховое колесо вправо. Отключите рабочий вал машины, чтобы во время намотки шпульки игла не работала.

2.Установите катушку с ниткой на вертикальный стержень.

Проведите нить между тарелками нитенаправителя для намотки шпульки.

3.Возьмите шпульку в руку и пропустите нить через отверстие в шпульке с внутренней на внешнюю сторону.

4.Наденьте шпульку на кронштейн для намотки и подвиньте ее вправо. Удерживая свободный конец нити в руке, нажмите на педаль.

5.Остановите машину, когда на шпульку намотается немного нити. Конец нити, выходящий из шпульки, обрежьте.

6.Снова нажмите на педаль и продолжите намотку нити на шпульку. Когда шпулька будет полностью намотана, произойдет автоматическое отключение. Верните кронштейн в нормальное положение, подвиньте его влево. Отрежьте нить и снимите шпульку с кронштейна для намотки.

7.Установите маховое колесо в рабочее положение.

ЗАПРАВКА НИЖНЕЙ НИТИ

1.Возьмите шпульку в правую руку и вставьте ее

âшпульный колпачок таким образом, чтобы при вытягивании нити шпулька вращалась по часовой стрелке (смотрите на рисунке).

2.Проведите нить со шпульки в щель шпульного колпачка.

3.Протяните нить через пружинку натяжения. Нить должна выйти через глазок (смотрите рисунок). Вытяните конец нити около 10 см.

8
