JABRA EVOLVE 40
Manual de instrucciones
jabra.com/evolve40
© 2014 GN Netcom A/S / GN Netcom US, Inc. Todos los derechos
reservados. Jabra
®
es una marca registrada de GN Netcom A/S. Todas las
demás marcas comerciales incluidas aquí son propiedad de sus respectivos
propietarios.
Fabricado en China
MODELO: HSC017
ENC010
La Declaración de conformidad puede encontrarse en
www.jabra.com/CP/US/declarations-of-conformity
1.
BIENVENIDO .............................................4
2. DESCRIPCIÓN GENERAL DE JABRA
EVOLVE 40 ......................................... 5
2.1 VARIANTE ESTÉREO
2.2 VARIANTE MONO
3. CÓMO SE COLOCA ............................. 7
3.1 PUEDE USARSE EN AMBOS LADOS
3.2 CÓMO AJUSTAR LA DIADEMA
3.3 CÓMO COLOCAR EL MICRÓFONO
3.4 CÓMO GUARDAR EL MICRÓFONO
4. CÓMO SE CONECTA ......................... 10
4.1 CONEXIÓN CON PC (CON CONTROLADOR)
4.2 CONEXIÓN CON UN DISPOSITIVO MÓVIL (SIN
CONTROLADOR)
5. CÓMO SE USA ..................................12
5.1 LLAMADAS
5.2 GESTIÓN DE VARIAS LLAMADAS
5.3 LUZ DE OCUPADO
6. AYUDA ..............................................15
6.1 PREGUNTAS MÁS FRECUENTES
6.2 CUIDADOS DEL AURICULAR
ESPAÑOL
7. ESPECIFICACIONES TÉCNICAS..........16
JABRA EVOLVE 40
3
1. BIENVENIDO
Gracias por utilizar Jabra Evolve 40. ¡Esperamos que lo
disfrute!
FUNCIONES DE JABRA EVOLVE 40
Luz de ocupado en el auricular y en el controlador
Jabra Evolve Link
Micrófono con brazo flexible que se integra
discretamente en la diadema cuando no hay ninguna
llamada
Conexión con múltiples dispositivos (smartphone o
tableta) con conector jack de 3,5mm (plug & play)
Capacidades superiores de música y voz
Sonido de alta fidelidad
ESPAÑOL
JABRA EVOLVE 40
4
2. DESCRIPCIÓN GENERAL DE JABRA EVOLVE 40
2.1 VARIANTE ESTÉREO
Luz indicadora
de ocupado
CONTROLADOR (JABRA EVOLVE LINK)
Luz indicadora de ocupado
Silenciar micrófono
JABRA EVOLVE 40
Brazo del
micrófono
Subir volumen
Botón Respon
der/Finalizar
Bajar volumen
Botón Luz de ocupado
ESPAÑOL
-
5
2.2 VARIANTE MONO
Luz indicadora
de ocupado
Controlador (Jabra Evolve Link)
Brazo del
micrófono
ESPAÑOL
Luz indicadora
de ocupado
Silenciar micrófono
JABRA EVOLVE 40
Subir volumen
Botón Respon
der/Finalizar
Bajar volumen
Botón Luz de ocupado
-
6

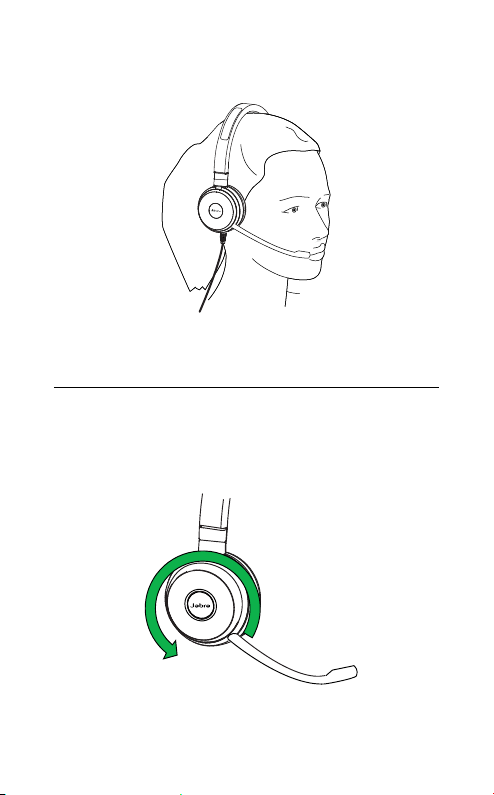

3. CÓMO SE COLOCA
3.1 PUEDE USARSE EN AMBOS LADOS
Puede utilizar su Jabra Evolve 40 a la izquierda o a la
derecha con solo girar el micrófono hacia el otro lado
(límite de 270° ).
ESPAÑOL
270°
JABRA EVOLVE 40
7
3.2 CÓMO AJUSTAR LA DIADEMA
Ajuste la diadema hasta encontrar la posición más
cómoda.
3.3 CÓMO COLOCAR EL MICRÓFONO
Recomendamos colocar el micrófono cerca de la boca
(1,5 cm).
ESPAÑOL
JABRA EVOLVE 40
8
Es flexible para que pueda ajustarlo a su posición
preferida.
3.4 CÓMO GUARDAR EL MICRÓFONO
Al escuchar música o cuando está en el exterior, el brazo
del micrófono puede guardarse en la ranura de la
diadema.
ESPAÑOL
JABRA EVOLVE 40
9

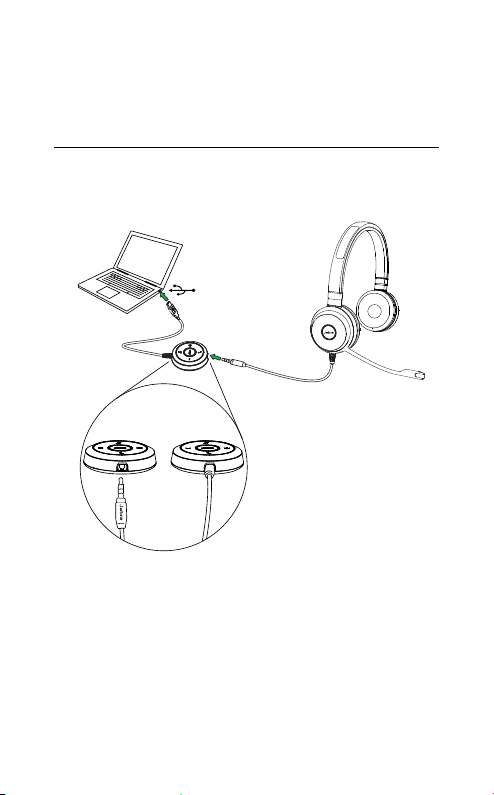

4. CÓMO SE CONECTA
4.1 CONEXIÓN CON PC CON CONTROLADOR
Conecte completamente el auricular en el controlador y
conecte el controlador a un puerto USB del PC.
El auricular debe estar totalmente introducido en el
controlador para que el auricular funcione.
NOTA: si el auricular se desconecta del controlador, las llamadas activas se
ponen en espera. Para reanudar la llamada, vuelva a conectar el auricular
al controlador y reanude manualmente la llamada en su PC (softphone).
ESPAÑOL
JABRA EVOLVE 40
10
4.2 CONEXIÓN CON UN DISPOSITIVO MÓVIL
SIN CONTROLADOR
Conecte el auricular directamente en el dispositivo móvil.
NOTA : al conectarlo directamente a un dispositivo móvil, la calidad de la
llamada (para ambos interlocutores) será menor que al usar el controlador
(Jabra Evolve Link) con un PC o tableta.
ESPAÑOL
JABRA EVOLVE 40
11
5. CÓMO SE USA
Luz indicadora
de ocupado
Subir volumen
Botón Responder/Finalizar
ESPAÑOL
Silenciar micrófono
5.1 LLAMADAS
FUNCIÓN ACCIÓN
Responder/
Finalizar
llamadas
Rechazar una
llamada
Luces de estado
de batería y
conexión
Ajustar volumen
Encender/
Apagar luz de
ocupado
Silenciar/Activar
micrófono
Botón Luz de ocupado
Pulse el botón
Pulse dos veces el botón
Finalizar
Pulse el botón
cuando no haya ninguna llamada
Pulse el botón
Bajar volumen
Pulse el botón
Pulse el botón
JABRA EVOLVE 40
Responder/Finalizar
Responder/Finalizar
Subir volumen o
Luz de ocupado
Silenciar micrófono
Bajar volumen
Responder/
12
5.2 GESTIÓN DE VARIAS LLAMADAS
El auricular puede recibir y gestionar varias llamadas de
forma simultánea.
FUNCIÓN ACCIÓN
Terminar la llamada actual
y responder una llamada
entrante
Alternar entre la llamada en
espera y la llamada activa
Poner la llamada actual
en espera y responder la
llamada entrante
Rechazar una llamada
entrante durante una
llamada
Pulse el botón
Responder/Finalizar
Mantenga pulsado
durante 2 segundos
el botón
Finalizar
Mantenga pulsado
durante 2 segundos
el botón
Finalizar
Pulse dos veces el
botón
Finalizar
ESPAÑOL
Responder/
Responder/
Responder/
JABRA EVOLVE 40
13
5.3 LUZ DE OCUPADO
El indicador de luz de ocupado del auricular y del controlador
sirve para que los demás sepan que está ocupado.
CÓMO ENCENDER O APAGAR MANUALMENTE LA LUZ DE
OCUPADO
Para encender o apagar manualmente la luz de ocupado, pulse
el botón Luz de ocupado del controlador. La luz de ocupado
puede activarse aunque no haya ninguna llamada activa.
CÓMO ACTIVAR O DESACTIVAR LA FUNCIÓN DE LUZ DE
OCUPADO
Para activar o desactivar la función de luz de ocupado,
mantenga pulsado (3 segundos) el botón Luz de ocupado
del controlador.
ESPAÑOL
JABRA EVOLVE 40
14
6. AYUDA
6.1 PREGUNTAS MÁS FRECUENTES
Puede ver la lista completa de preguntas más frecuentes
en Jabra.com/evolve40
6.2 CUIDADOS DEL AURICULAR
Guarde siempre el auricular apagado y protegido.
Evite guardarlos en temperaturas extremas (por
encima de los 25°C/77 °F o por debajo de los
-20°C/-4°F). En caso contrario, podría acortarse la
vida útil de la batería y afectar a su funcionamiento.
ESPAÑOL
JABRA EVOLVE 40
15
7. ESPECIFICACIONES TÉCNICAS
AURICULAR JABRA EVOLVE 40 ESPECIFICACIONES
Peso del auricular:
Peso del controlador: 55 g
Dimensiones del auricular:
Dimensiones del controlador: An. 54 mm x al. 14 mm
Micrófonos: Micrófono de cancelación de ruido
Altavoz: Altavoz dinámico 28 mm
Potencia de entrada máxima
del auricular:
Gama de frecuencia del
altavoz:
Longitud del cable:
Temperatura de
funcionamiento:
Temperatura de
almacenamiento:
Auricular mono 80 g, auricular
estéreo 113 g
Auricular mono l. 155,4 mm x an.
58,6 mm x al. 181 mm, auricular
estéreo l. 155,5 mm x an. 58,6
mm x al. 180,9 mm
10 mW
70 hz - 20 khz
Del mando al PC: 90 mm
Del auricular al conector jack de
3,5mm: 1,2 m
De -10 °C a 55 °C (de 14 °F a 131 °F)
De -20 °C a 25 °C (de -4 °F a 77 °F)
ESPAÑOL
JABRA EVOLVE 40
16
ESPAÑOL
www.jabra.com/evolve40
JABRA EVOLVE 40
17
REV D
