JABRA EVOLVE 40
Bedienungsanleitung
jabra.com/evolve40
© 2014 GN Netcom A/S GN Netcom US, Inc. Alle Rechte vorbehalten. Jabra®
ist eine eingetragene Handelsmarke von GN Netcom A/S. Alle anderen hier
enthaltenen Warenzeichen sind das Eigentum ihrer jeweiligen Inhaber.
Hergestellt in China
MODELL: HSC017
ENC010
Die Konformitätserklärung finden Sie unter
www.jabra.com.de/CP/DE/declarations-of-conformity
1.
WILLKOMMEN ..........................................4
2. JABRA EVOLVE 40 ÜBERSICHT .......... 5
2.1 STEREOMODELL
2.2 MONOMODELL
3. TRAGESTIL ......................................... 7
3.1 TRAGESTIL LINKS ODER RECHTS
3.2 EINSTELLEN DES KOPFBÜGELS
3.3 AUSRICHTEN DES MIKROFONS
3.4 AUFBEWAHRUNG DES MIKROFONS
4. VERBINDEN ..................................... 10
4.1 VERBINDUNG MIT EINEM PC MIT BEDIENTEIL.
4.2 VERBINDUNG MIT EINEM MOBILGERÄT OHNE
BEDIENTEIL
5. VERWENDUNG .................................12
5.1 ANRUFE
5.2 MEHRERE ANRUFE
5.3 OPTISCHE GESPRÄCHSANZEIGE
6. SUPPORT ..........................................15
6.1 FAQ
6.2 SO PFLEGEN SIE IHR HEADSET
DEUTSCH
7. TECHNISCHE DATEN .........................16
JABRA EVOLVE 40
3
1. WILLKOMMEN
Vielen Dank für Ihren Kauf des Jabra Evolve 40. Wir
hoffen, Sie werden Ihre Freude damit haben!
MERKMALE DES JABRA EVOLVE 40
Optische Gesprächsanzeige am Headset und am Jabra
Evolve Link Bedienteil
Diskreter Mikrofonarm lässt sich an den Kopfbügel
anklappen, wenn er nicht benutzt wird
Verbindung mit mehreren Geräten (Smartphone oder
Tablet) über 3,5-mm-Klinkenstecker (Plug & Play)
Ausgezeichnete Musik- und Sprachfunktionen
Hi-Fi-Sound
DEUTSCH
JABRA EVOLVE 40
4
2. JABRA EVOLVE 40 ÜBERSICHT
2.1 STEREOMODELL
Optische
Gesprächsanzeige
BEDIENTEIL (JABRA EVOLVE LINK)
Optische Gesprächsanzeige
Mikrofon stummschalten
JABRA EVOLVE 40
Mikrofonarm
Lauter
Rufannahme/
Beenden
Leiser
Taste Optische
Gesprächsanzeige
DEUTSCH
5
2.2 MONOMODELL
Optische
Gesprächsan-
zeige
Bedienteil (Jabra Evolve Link)
DEUTSCH
Mikrofonarm
Optische
Gesprächsanzeige
Mikrofon stummschalten
JABRA EVOLVE 40
Lauter
Rufannahme/
Beenden
Leiser
Taste Optische
Gesprächsanzeige
6
3. TRAGESTIL
3.1 TRAGESTIL LINKS ODER RECHTS
Jabra Evolve 40 kann links oder rechts getragen werden,
indem das Mikrofon einfach auf die andere Seite
geklappt wird (bis zu 270°).
DEUTSCH
270°
JABRA EVOLVE 40
7
3.2 EINSTELLEN DES KOPFBÜGELS
Stellen Sie den Kopfbügel so ein, bis er bequem sitzt.
3.3 AUSRICHTEN DES MIKROFONS
Es wird empfohlen, das Mikrofon in Mundnähe (1-1,5 cm)
zu positionieren.
DEUTSCH
JABRA EVOLVE 40
8
Das Mikrofon lässt sich gemäß den persönlichen
Vorlieben biegen.
3.4 AUFBEWAHRUNG DES MIKROFONS
Wenn Sie Musik hören oder sich im Freien befinden,
kann der Mikrofonarm in der Nut des Kopfbügels
verstaut werden.
DEUTSCH
JABRA EVOLVE 40
9
4. VERBINDEN
4.1 VERBINDUNG MIT EINEM PC MIT
BEDIENTEIL.
Schließen das Headset an das Bedienteil an und schließen
Sie dann das Bedienteil an einen USB-Steckplatz am PC an.
Der Headset-Stecker MUSS komplett im Bedienteil
eingesteckt sein, damit das Headset funktionstüchtig ist.
DEUTSCH
HINWEIS: Wenn das Headset vom Bedienteil abgesteckt wird, werden
aktive Anrufe gehalten. Um den Anruf wiederaufzunehmen, schließen Sie
das Headset wieder an das Bedienteil an und setzen Sie den Anruf
manuell am PC (Softphone) fort.
JABRA EVOLVE 40
10

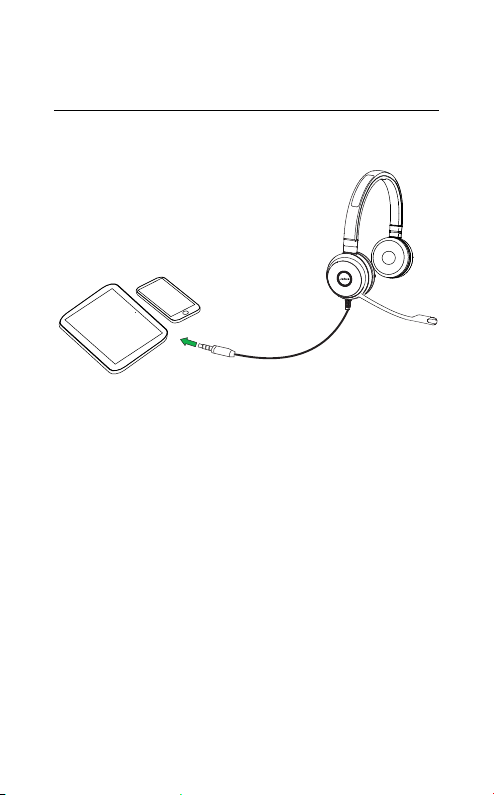

4.2 VERBINDUNG MIT EINEM MOBILGERÄT
OHNE BEDIENTEIL
Verbinden Sie das Headset direkt mit Ihrem Mobilgerät.
HINWEIS: Bei der direkten Verbindung mit einem Mobilgerät ist die
allgemeine Gesprächsqualität bei Anrufen (für Sie und Ihren
Gesprächspartner) geringer als bei einer Verbindung mit PC/Tablet über
das Bedienteil (Jabra Evolve Link).
DEUTSCH
JABRA EVOLVE 40
11
5. VERWENDUNG
Gesprächsanzeige
Mikrofon stummschalten
5.1 ANRUFE
FUNKTION AKTION
Anruf annehmen/
beenden
Anruf abweisen
Akkuladestand
und Verbindungs
status
Lautstärke
anpassen
Optische Gesprächsanzeige
ein/aus
Mikrofon stumm
schalten/
Stummschaltung
aufheben
Optische
-
Lauter
Rufannahme/
Beenden
Leiser
Taste Optische
Gesprächsanzeige
Tippen Sie auf die Taste Rufannahme/
Beenden
Tippen Sie doppelt auf die Taste
Rufannahme/Beenden
Tippen Sie auf die Taste
Beenden, wenn Sie gerade nicht
telefonieren
Tippen Sie auf die Taste Lauter oder
Leiser.
Tippen Sie auf die Taste
Gesprächsanzeige
Tippen Sie auf die Taste
Stummschaltung
Rufannahme/
Optische
DEUTSCH
JABRA EVOLVE 40
12
5.2 MEHRERE ANRUFE
Das Headset kann mehrere Anrufe gleichzeitig annehmen.
FUNKTION AKTION
Aktuellen Anruf beenden
und eingehenden Anruf
annehmen
Umschalten zwischen
gehaltenem und aktivem
Anruf
Aktuelles Gespräch halten
und eingehenden Anruf
annehmen
Eingehenden Anruf während
des Telefonierens abweisen
Tippen Sie auf die
Taste
Beenden
Drücken Sie die Taste
Annehmen/Beenden
und halten Sie sie (2s)
gedrückt
Drücken Sie die Taste
Annehmen/Beenden
und halten Sie sie (2s)
gedrückt
Tippen Sie doppelt
auf die Taste
Rufannahme/
Beenden
DEUTSCH
Rufannahme/
JABRA EVOLVE 40
13

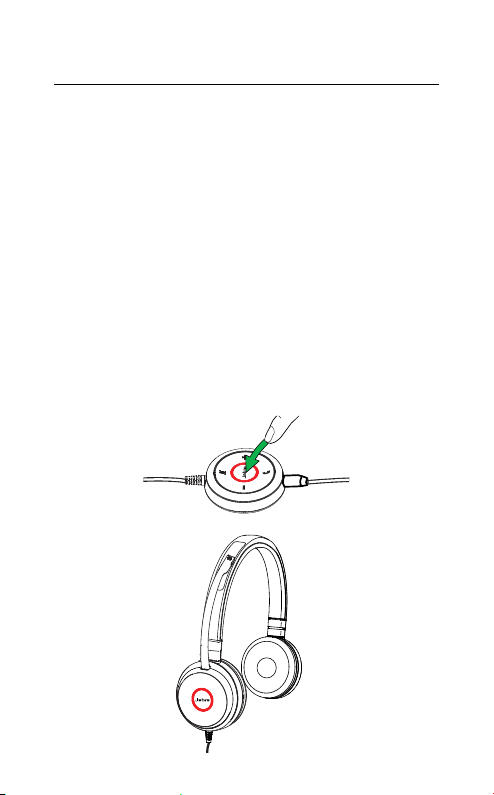

5.3 OPTISCHE GESPRÄCHSANZEIGE
Die optische Gesprächsanzeige am Headset und am Bedienteil
zeigt anderen an, dass Sie gerade nicht gestört werden möchten.
OPTISCHE GESPRÄCHSANZEIGE MANUELL EIN/AUS
Um die optische Gesprächsanzeige manuell zu aktivieren,
tippen Sie am Bedienteil auf die Taste Optische
Gesprächsanzeige. Die optische Gesprächsanzeige kann
auch dann aktiviert werden, wenn Sie nicht telefonieren.
OPTISCHE GESPRÄCHSANZEIGE AKTIVIEREN/DEAKTIVIEREN
Um die Funktion der optischen Gesprächsanzeige zu
aktivieren/deaktivieren, halten Sie am Bedienteil die Taste
Optische Gesprächsanzeige 3 Sekunden lang gedrückt.
DEUTSCH
JABRA EVOLVE 40
14
6. SUPPORT
6.1 FAQ
Lesen Sie alle FAQs auf Jabra.com/evolve40.
6.2 SO PFLEGEN SIE IHR HEADSET
Bewahren Sie Ihr Headset immer ausgeschaltet und
gut geschützt auf.
Vermeiden Sie eine Aufbewahrung bei extremen
Temperaturen (über 25°C oder unter -20°C). Dies
kann die Lebensdauer des Akkus verkürzen und das
Headset beeinträchtigen.
DEUTSCH
JABRA EVOLVE 40
15
7. TECHNISCHE DATEN
JABRA EVOLVE 40 HEADSET TECHNISCHE DATEN
Gewicht des Headsets:
Gewicht Controller: 55 g
Größe des Headsets:
Größe Controller: B 54 mm x H 14 mm
Mikrofone:
Lautsprecher: 28 mm dynamischer Lautsprecher
Lautsprecher max.
Eingangsleistung:
Lautsprecher Frequenzbereich: 70 hz - 20 khz
Kabellänge:
Umgebungstemperatur: -10°C bis 55°C
Lagertemperatur: -20°C bis 25°C
Mono-Headset 80 g, StereoHeadset 113 g
Mono-Headset L 155,4 mm x B
58,6 mm x H 181 mm, StereoHeadset L 155,5 mm x B 58,6 mm
x H 180,9 mm
Mikrofon mit
Geräuschunterdrückung
10 mW
Steuereinheit - PC: 90 mm
Headset - 3,5-mm-Stecker: 1,2 m
DEUTSCH
JABRA EVOLVE 40
16
DEUTSCH
www.jabra.com/evolve40
JABRA EVOLVE 40
17
REV D
