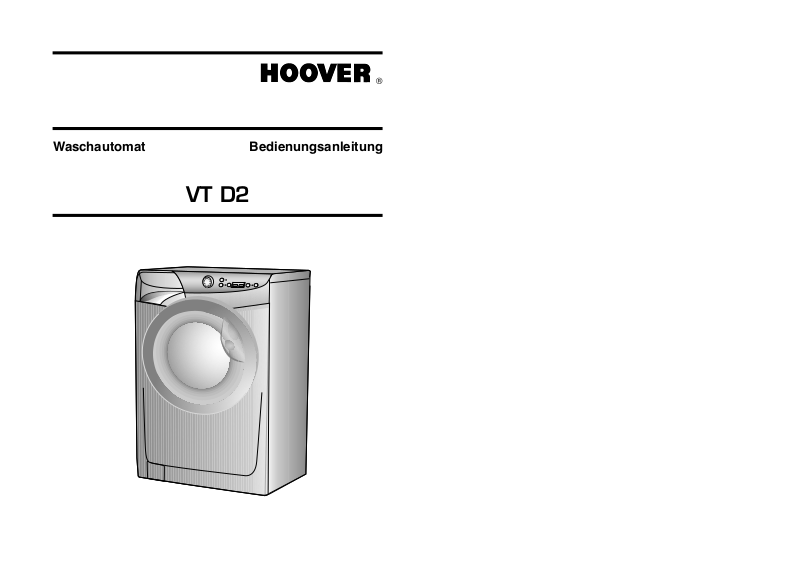

Waschautomat Bedienungsanleitung

VT D2

Einleitung

Lesen Sie bitte aufmerksam die Anweisungen, die Sie in diesem Heft finden und alle anderen Informationen, die dem Gerät beigefügt sind. Sie finden dort wichtige Hinweise zur sicheren Installation, zur Bedienung, zur Pflege und zur optimalen Verwendung der Waschmaschine.

Bewahren Sie das Heft für eine spätere Nutzung oder für spätere Besitzer des Gerätes gut auf.

Dieses Gerät ist ausschließlich für den Haushaltsgebrauch konzipiert bzw. für den haushaltsnahen Gebrauch, wie z.B:

-Teeküchen für das Personal von Büros, Geschäften oder ähnlichen Arbeitsbereichen;

-Ferienhäuser;

-Gäste von Hotels, Motels und anderen Wohneinrichtungen;

-Gäste von Apartments/Ferienwohnungen, Bed and Breakfast Einrichtungen.

Eine andere Nutzung als die normale Haushaltsnutzung, wie z.B. gewerbliche oder professionelle Nutzung durch Fachpersonal, ist auch im Falle der oben erwähnten Einrichtungen ausgeschlossen.

Sollte das Gerät entgegen diesen Vorschriften betrieben werden, kann dies die Lebensdauer des Gerätes beeinträchtigen und den Garantieanspruch gegenüber dem Hersteller verwirken. Eventuelle Schäden am Gerät oder andere Schäden oder Verluste, die durch eine nicht haushaltsnahe Nutzung hervorgerufen werden sollten (selbst wenn sie in einem Haushalt erfolgen), werden, so weit vom Gesetz ermöglicht, vom Hersteller nicht anerkannt.

Hinweis zur Entsorgung

Alle verwendeten Materialien sind umweltfreundlich und recyclebar. Bitte tragen auch Sie zu einer umweltfreundlichen Entsorgung der Verpackung bei.

Ihr Händler oder die kommunalen Einrichtungen geben Ihnen gerne Auskunft über die aktuellen Entsorgungsmöglichkeiten.

Altgeräte sind keine wertlosen Abfälle! Durch eine umweltfreundliche Verschrottung können wertvolle Rohstoffe wieder gewonnen werden.

Achtung: Ziehen Sie den Stecker Ihres Altgerätes ab. Entfernen Sie den Netzkabel und entsorgen Sie ihn zusammen mit dem Stecker.

Wenn Sie Ihr Altgerät entsorgen, sorgen Sie dafür, dass der Schließmechanismus nicht mehr funktionieren kann, damit Kinder sich nicht aus Versehen im Gerät einschließen können.

2

Inhalt

Seite

Einleitung

2

Allgemeine Hinweise zur Lieferung

4

Sicherheitsvorschriften

4

Schnellanleitung

5

Beschreibung der Bedienelemente

6

Programmtabelle

12

Programmwahl

14

Waschmittelbehälter

17

Waschmittel, Zusatzmittel und Dosierung

18

Nützliche Hinweise zur Benutzung

20

Schwierige Flecken

20

Benutzungsbeispiel

22

Reinigung und allgemeine Wartung

24

Fehlersuche bei Betriebsstörungen

26

Technische Daten

27

Kundendienst

28

Installation, Inbetriebnahme

29

VOR DER ERSTEN INBETRIEBNAHME DES GERÄTES STELLEN SIE SICHER, DASS DIE TRANSPORTSICHERUNG ENTFERNT WURDE, WIE AUF SEITE 29 BESCHRIEBEN.

3

Allgemeine Hinweise zur Lieferung

Kontrollieren Sie bei Anlieferung des Gerätes, ob das folgende Zubehör mitgeliefert wurde:

Bedienungsanleitung

Garantieschein

Zulaufschlauch

Einsatz für Flüssigwaschmittel bzw. Bleichmittel

Prüfen Sie das Gerät auf eventuelle Transportschäden. Rufen Sie ggf. den zuständigen Kundendienst in Ihrer Nähe (siehe Kapitel Kundendienst).

Sicherheitsvorschriften

Zur Beachtung: Bei Reinigung und Wartung des Gerätes

A)Netzstecker ziehen.

B)Wasserzufuhr sperren.

C)Alle Hoover Geräte sind geerdet. Versichern Sie sich, dass Ihr Stromnetz geerdet ist. Sollte dies nicht der Fall sein, rufen Sie einen Fachmann.

D)Berühren Sie nicht das Gerät mit nassen oder feuchten Händen. Benutzen Sie das Gerät nicht barfuß.

E)Benutzen Sie nach Möglichkeit keine Verlängerungskabel. Gerät nicht an Adapter oder Mehrfachsteckdosen anschließen.

Achtung: Je nach Waschprogramm kann sich das Wasser bis auf 90°C aufheizen!

F)Vor dem Öffnen des Bullauges sicherstellen, dass kein Wasser mehr in der Trommel steht.

G)Kinder oder Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder mit ungenügenden Kenntnissen und Erfahrung dürfen nur dann das Gerät benutzen, wenn sie beaufsichtigt werden oder hinreichend Anweisungen zur sicheren Behandlung des Gerätes durch eine für ihre Sicherheit verantwortliche Person erhalten haben.

Kinder sind zu beaufsichtigen, um sicher zu stellen, dass sie nicht mit dem Gerät spielen.

H)Ziehen Sie den Stecker immer am Stecker selbst aus der Steckdose.

I)Setzen Sie das Gerät keinen Witterungseinflüssen (Regen, Sonne usw.) aus.

J)Das Gerät niemals an den Schaltknöpfen oder am Waschmittelbehälter anheben. Während des Transportes mit einer Sackkarre das Gerät nicht auf das Bullauge lehnen. Bewegen Sie das Gerät nicht ohne Bodenverpackung.

K)Wichtig!

Falls Sie das Gerät auf einen Teppich oder Teppichboden aufstellen, achten Sie darauf, dass die Lufteinlässe am Boden des Gerätes nicht verstopft werden.

4

L)Bei eventuellen Defekten und Fehlfunktionen das Gerät abschalten, die Wasserzufuhr unterbrechen und die Waschmaschine nicht gewaltsam öffnen. Bei anfallenden Reparaturen wenden Sie sich bitte ausschließlich an die Kundendienststelle der Firma Hoover und bestehen Sie auf die Verwendung von Originalersatzteilen. Die Nichtbeachtung der o. a. Vorschriften kann zur Beeinträchtigung der Gerätesicherheit führen.

M)Sollte das Netzkabel beschädigt sein, muss dieses mit dem speziellen Netzkabel ersetzt werden, das vom Werkskundendienst zur Verfügung gestellt werden kann.

Schnellanleitung

Waschen

Öffnen Sie das Bullauge durch Betätigen des Türgriffes „A“ (s. Seite 6)

Sortieren Sie die Wäsche und füllen Sie sie in die Trommel ein (s. Seite 22)

Schließen Sie das Bullauge

Füllen Sie das Waschmittel in die Kammer des Waschmittelbehälters ein, wie in der Programmtabelle dieser Bedienungsanleitung angegeben (s. Seite 12)

Wählen Sie das gewünschte Waschprogramm (s. Seite 14)

Das Display zeigt sodann die Voreinstellungen des gewählten Programms.

Drücken Sie, falls erwünscht, die Zusatztasten

Drücken Sie die START/PAUSE Taste (s. Seite 7)

Das Programm startet.

Nach der Wäsche

Im Display erscheint die Anzeige “End”.

Warten Sie, bis die Leuchtanzeige “Tür geschlossen” erloschen ist (2 Minuten nach Programmende).

Schalten Sie das Gerät durch Drehen des Programmwahlschalters auf die Position „AUS“ ab.

Öffnen Sie das Bullauge und entnehmen Sie die Wäsche.

5

Beschreibung der Bedienelemente

N EDMG H F C

P

M B





A





Türöffnungsgriff



A

Anzeige programmstart



B

Taste “Start/Pause”



C

Taste “Kältwasche”



D

Taste “Allergie”



E

Taste “Startzeitvorwahl”



F

Taste “Schleuderdrehzahl”



G

Display “Digit”



H

Tastenanzeigen



M

Waschprogrammwahlschalter mit “AUS”



N

Waschmittelbehälter



P

TÜRÖFFNUNGSGRIFF

A



Um das Bullauge zu öffnen, drücken Sie den Hebel im Türgriff.

Eine spezielle Sicherheitsvorrichtung verhindert, dass das Bullauge unmittelbar nach dem Programmende geöffnet werden kann. 2 Minuten nach Programmende erlischt die Lampe, um anzuzeigen, dass die Tür nun entriegelt ist und geöffnet werden kann.

ANZEIGE PROGRAMMSTART

B



Sie leuchtet auf, sobald die Taste START gedrückt wurde.

TASTE START/PAUSE

C



Drücken Sie diese Taste, um das Programm zu starten, das mit dem Programmwahlschalter gewählt wurde.

Hinweis: Nach der Betätigung der START-Taste dauert es einige Sekunden, bis das Gerät anfängt zu arbeiten.

EINSTELLUNGEN NACH DEM PROGRAMMSTART ÄNDERN (PAUSE)

Nachdem das Programm gestartet wurde, können nur die Programmoptionen und die Zusatzfunktionen mit den Funktionstasten verändert werden.

Drücken Sie die Taste “START/PAUSE” ca. 2 Sekunden lang. Die Lampen der Optionstasten und der Restzeitanzeigen blinken, um anzuzeigen, dass das Gerät sich in einer Betriebspause befindet. Verändern Sie nun die gewünschten Einstellungen und drücken Sie dann erneut die Taste “START/PAUSE”, damit das Blinken aufhört.

Wenn Sie während des Programmablaufs Wäsche entnehmen bzw. hinzufügen wollen, warten Sie ZWEI Minuten, damit der Türverriegelungsmechanismus die Tür entriegelt.

Nachdem Sie die Wäsche entnommen bzw. hinzugefügt haben, schließen Sie die Tür und drücken Sie die START-Taste. Das Gerät fängt wieder dort an zu arbeiten, wo es aufgehört hatte.

EINGESTELLTES PROGRAMM LÖSCHEN

Um das Programm zu löschen, drehen Sie den Programmwahlschalter auf AUS. Wählen Sie nun ein anderes Programm.

Drehen sie dann den Programmwahlschalter wieder auf AUS.

6

7

Die Optionstasten müssen VOR der Betätigung der START-Taste gedrückt werden.

KÄLTWASCHE-TASTE

D



Durch das Drücken dieser Taste wird in allen Waschprogrammen das Aufheizen der Waschlauge verhindert, während alle übrigen Programmerkmale (Wasserstand, Waschzeit, Trommelrhythmus etc.) unverändert bleiben. Das Kaltwaschen eignet sich für Gardinen, Bettvorleger, empfindliche Synthetik und alle ausfärbenden Textilien.

TASTE “ALLERGIE”

E



Dank des neuen „Sensor Systems“ kann durch Drücken dieser Taste ein neues, spezielles Waschprogramm für Koch- und Buntwäsche durchgeführt werden, das nicht nur Ihre Wäsche besonders gut pflegt, sondern auch besonders schonend für empfindliche Haut ist.

Durch die Hinzunahme von bedeutend mehr Wasser und die Kombination von Trommeldrehungen während der Wasserzuund -ablaufphasen wird Ihre Wäsche porentief gereinigt und rückstandsfrei gespült. Um die vollständige Auflösung des Waschmittels zu garantieren, wird mehr Wasser für die Waschlauge hinzugefügt, so dass perfekte Waschergebnisse erreicht werden. Auch für die Spülgänge wird die Wassermenge erhöht, so dass jegliche Waschmittelrückstände von den Fasern restlos entfernt werden.

Diese Funktion wurde speziell für Menschen mit empfindlicher Haut konzipiert, für die auch die kleinsten Waschmittelrückstände zu Hautreaktionen oder Allergien führen können.

Wir empfehlen, diese Funktion auch zum Waschen von Kinderwäsche und für Feinwäsche im Allgemeinen zu wählen, oder zum Waschen von besonders saugfähigem Gewebe, wie Frottee o.Ä., dessen Fasern die Waschlauge stärker aufnehmen.

Damit die besten Waschergebnisse gewährleistet werden, ist diese Funktion in den Programmen für Feinwäsche und Wolle/Handwäsche immer aktiviert.

TASTE STARTZEITVORWAHL

F



Diese Taste ermöglicht die Programmierung einer Startzeitvorwahl von bis zu 24 Stunden. Um die Startverzögerung einzustellen, gehen Sie wie folgt vor:

Wählen Sie das gewünschte Programm.

Drücken Sie die Taste einmal, damit die Funktion aktiviert ist. Das Display zeigt h00. Drücken Sie die Taste erneut, um eine Startverzögerung von einer Stunde einzustellen (das Display zeigt nun h01). Bei jedem weiteren Drücken der Taste wird die Startverzögerung bis h24um je eine Stunde erhöht. Durch ein weiteres Drücken wird die Verzögerungszeit annulliert.

Bestätigen Sie Ihre Einstellung mit der Taste “START/PAUSE”. Die Leuchtanzeige im Display fängt an zu blinken und die Zeit beginnt abzulaufen. Ist die Zeit abgelaufen, startet das Programm automatisch.

Sie können die Startzeitvorwahl wie folgt löschen:

Halten Sie die Taste 5 Sekunden lang gedrückt, bis das Display die Voreinstellungen des gewählten Programms wieder anzeigt.

Nun können Sie entweder das Programm durch Drücken der Taste “START/PAUSE” manuell starten oder das Programm durch Drehen des Programmwahlschalters auf AUS löschen und ein neues Programm einstellen.

ACHTUNG: Sollte sich ein Stromausfall ereignen, während die Zeit abläuft, bleibt die Einstellung der Startzeitvorwahl in einem speziellen Speicher erhalten, so dass das Gerät nach dem Stromausfall wieder dort anfängt, wo es unterbrochen wurde.

8

9

Hoover VT 714 D23, VT 614 D23, VT 614 D22 User Manual

TASTE SCHLEUDERDREHZAHL

G



Die Schleuderphase ist sehr wichtig für eine gute Trocknung der Wäsche. Auch hier kann Ihr Gerät sich sehr flexibel an Ihre Bedürfnisse anpassen.

Durch Betätigen der Taste Schleuderdrehzahl können Sie die für das jeweilige Programm höchstmögliche Tourenzahl reduzieren oder die Schleuderung ganz ausschließen.

Um den Schleudergang wieder zu aktivieren, brauchen Sie nur die Taste erneut zu drücken, bis die gewünschte Tourenzahl angezeigt wird.

Um die Gewebe zu schonen, ist es nicht möglich, eine höhere Schleuderdrehzahl einzustellen, als die, die bei der Programmwahl automatisch angezeigt wird.

Die Schleuderdrehzahl kann zu jedem Zeitpunkt des Programms eingestellt werden. Dabei brauchen Sie die Taste PAUSE nicht zu betätigen.

Hinweis: Das Modell ist mit einer elektronischen Schleuderkontrolle ausgestattet, die auf eine eventuelle Unwucht reagiert.

Falls die Wäsche ungleichmäßig in der Trommel verteilt ist und dadurch eine Unwucht entstehen sollte, gleicht das Gerät die Unwucht automatisch aus und führt erst dann den vorgesehenen Schleudergang aus.

Falls die Unwucht nach mehreren Versuchen nicht behoben werden konnte, führt das Gerät einen Schleudergang bei reduzierter Geschwindigkeit aus. Bei stark unwuchtiger Ladung wird der Schleudergang ganz unterdrückt.

Dies trägt zu einer Reduzierung der Vibrationen, der Geräuschentwicklung und zu einer Verlängerung der Lebensdauer des Gerätes bei.

2

H

Display “DIGIT”



4

13 h m m

Die Anzeigen im Display geben Ihnen ständig Auskunft über die gerade durchgeführten Funktionen des Gerätes.

1) SCHLEUDERDREHZAHL

Sobald das Programm gewählt wurde, erscheint auf dem Display die höchstmögliche Tourenzahl für dieses Programm. Durch wiederholtes Drücken der Taste wird die Schleuderdrehzahl jeweils um 100 U/Min herabgesenkt. Die Mindestdrehzahl beträgt 400 U/Min, es ist jedoch auch möglich, den Schleudergang ganz zu unterdrücken, wenn man die Taste Schleuderdrehzahl wiederholt drückt.

2) ANZEIGE STARTZEITVORWAHL

Sie blinkt, wenn eine Startzeitvorwahl eingestellt ist.

10

3) Leuchtanzeige TÜR GESCHLOSSEN

Die Anzeige leuchtet, wenn die Tür korrekt geschlossen ist und das Gerät eingeschaltet ist. Nach Drücken der Taste START/PAUSE blinkt die Taste zuerst, dann leuchtet sie permanent bis zum Programmende.

Wenn das Bullauge nicht korrekt geschlossen wurde, blinkt die Leuchtanzeige weiter.

Eine spezielle Sicherheitsvorrichtung verhindert, dass das Bullauge unmittelbar nach dem Programmende geöffnet werden kann. Warten Sie ca. 2 Minuten, bis die Leuchtanzeige ausgeht und schalten Sie dann das Gerät durch Drehen des Programmwahlschalters auf die Position AUS ab.

4) PROGRAMMDAUER

Sobald das Programm eingestellt ist, wird die Programmdauer automatisch angezeigt. Diese kann je nach den eventuell zusätzlich gewählten Optionen variieren.

Nach dem Programmstart gibt Ihnen die Anzeige ständig Auskunft über die Restzeit zum Programmende.

Die Waschmaschine berechnet die Zeitdauer bis zum Ende des ausgewählten Programms mit der Annahme, dass es sich um eine Standardwäschefüllung handelt. Während des Waschvorgangs berichtigt die Waschmaschine die Zeitdauer je nach Menge und Art der Wäschestücke in der Waschmaschine.

TASTENANZEIGE

M



Sie leuchten auf, sobald die entsprechenden Tasten gedrückt werden.

Falls eine Option gewählt wird, die mit dem eingestellten Programm nicht kompatibel ist, blinkt die Anzeige auf der Taste zuerst, dann erlischt sie.

PROGRAMMWAHLSCHALTER MIT “AUS”

N



DURCH DREHEN AM WAHLSCHALTER LEUCHTET DAS



DISPLAY AUF UND ZEIGT DIE VOREINSTELLUNGEN DES



GEWÄHLTEN PROGRAMMS. AM ENDE DES



PROGRAMMS ODER NACH EINER LÄNGEREN



BETRIEBSPAUSE WIRD DIE LEUCHTKRAFT DES



DISPLAYS HERUNTERGESETZT, UM ENERGIE ZU



SPAREN.



HINWEIS: UM DAS GERÄT AUSZUSCHALTEN,



PROGRAMMWAHLSCHALTER AUF OFF STELLEN.



Drücken Sie die START-Taste, um das Programm zu starten.

Während des Waschprogramms bleibt der Programmwahlschalter bis zum Ende des Programms auf dem gewählten Programm stehen. Am Ende des Waschprogramms schalten Sie das Gerät ab durch Drehen des Wahlschalters auf die Position “AUS”.

HINWEIS:

Drehen Sie immer nach Beendigung des Programms, und bevor Sie ein neues Programm einstellen, den Programmwahlschalter auf die Position “AUS”.

11
