Honda CBR400R (2013) User guide

Download
Honda車をお買いあげいただきありがとうご
d
w
c
アドバイス
ざいます。 安全で快適なバイクライフをお楽しみください。
この取扱説明書と共に「メンテナンスノート」を 受取り、下記を確認してください。
● お車の正しい取り扱いかた
● 保証内容と保証期間
● 点検・整備について
● 車両受領書・保証書受領書の記入・捺印
● この取扱説明書を、よくお読みください
● 取扱説明書の推奨手順に従ってください
● 安全に関する表示を理解し、守ってください
安全に関する表示
「運転者や他の方が傷害を受ける可能性のある
こと」を回避方法と共に、右記の表示で記載し ています。これらは重要ですので、しっかりお 読みください。
指示に従わないと、死亡または 重大な傷害に至るもの
指示に従わないと、死亡または重 大な傷害に至る可能性があるもの
指示に従わないと、傷害を受け る可能性があるもの
その他の表示
お車のために守っていただきた いこと
〈ABS〉について説明しています。イラストは
CBR400R〈ABS〉をベースにしています。
目次
安全なライディング P. 2
操作ガイド P. 12
メンテナンス P. 33
こんなときは P. 63
インフォメーション P. 71
スペック P. 81
索引 P. 83

安全なライディング

この章では安全な運転のために必要な情報を記載しています。 運転者と同乗者の安全の為によくお読みください。
安全上守っていただきたいこと........................... P. 3
安全運転のために .................................................. P. 3
運転するときの注意 .............................................. P. 5
アクセサリーと改造について............................. P. 10
積載について........................................................ P. 11

安全上守っていただきたいこと

a
安全上守っていただきたいこと
安全のため、日常的に次の内容をお守りくださ い。
● 道路運送車両法で定められた日常点検・定期点 検を行ってください
● ガソリンの補給は、必ずエンジンを止め、火気 厳禁で行ってください
● 排気ガスには一酸化炭素（CO）などの有害な成分 が含まれているため、エンジンは、風通しの良 い場所でかけてください

安全運転のために

● 走行中、運転者は両手でハンドルを握り、両足 をステップに置いてください
● 同乗者が両手でからだを固定し、両足を後席用 ステップにのせているか確認してください
● 急激なハンドル操作や片手運転などは避け、安 全な運転を心がけてください
● 同乗者、他の車両、歩行者などに対する配慮を 欠かさないでください
乗車時の服装
運転者と同乗者は必ずヘルメットを着用し、天候 や走行状況に応じ、安全性が高く運転操作のしや すい、被視認性の高い二輪車用の服装を着用して ください。
次ページに続く
3
安全運転のために
a
w
ヘルメット
❙
安全基準を満たし、頭のサイズにあった視認性の 高いもの
● 二輪車用で PSC、SG マークか JIS マークのある ものを推奨します
● 正しくかぶり、あごひもを確実に締めてくださ い
● 視界を妨げないフェイスシールドまたはゴーグ ルなどを使用し、目を保護してください
ヘルメットを正しく着用していないと、万一 の事故の際、死亡または重大な傷害に至る可 能性が高くなります。
運転者と同乗者は乗車時、必ずヘルメット、 保護具および保護性の高い服を着用してくだ さい。
4
グローブ
❙
摩擦に強い皮製のもの
ブーツまたはライディングシューズ
❙
滑りにくく、くるぶしまで覆われたもの
ジャケット・パンツ
❙
プロテクターを備え、体の露出の少ない長袖・長 ズボン

運転するときの注意

a
運転するときの注意
慣らし運転
適切な慣らし運転を行うと、お車の性能をより良 い状態に保つことができます。
慣らしのポイント（走行距離 500kmまで）
❙
● 急発進、急加速を避ける
● 急ブレーキ、急なシフトダウンを避ける
● 控えめな運転をする
ブレーキ
次の項目に注意してください。
● 不必要な急ブレーキ、急なシフトダウンをしない
u タイヤをロックさせるなど、車体の安定性を
損なうおそれがあります。
u コーナリングの際は、コーナーの手前で減速
してください。
● 雨天走行など滑りやすい路面に注意する
u タイヤがロックしやすく、制動距離が長くなり
ます。
● 連続したブレーキ操作をしない
u 長い坂や急な坂で繰り返しブレーキをかける
と、ブレーキの温度が上昇して効きが悪くなる おそれがあります。エンジンブレーキと断続的 なブレーキ操作を併用してください。
次ページに続く
5
運転するときの注意
a
CBR400R〈ABS〉
ABS（アンチロックブレーキシステム）
❙
ABS は、直進制動時のブレーキのかけすぎによる車 輪ロックを制御する装置です。 ABS を正常に機能させるため、タイヤは必ず前後 輪とも指定タイヤをお使いください。
● 制動距離を短くするためのものではない
u ABS を装備していない車両と同様に、路面が
滑りやすくなるほど長い制動距離が必要にな ります。
● 低速（約 10km/h以下）では普通のブレーキと同 じ作動になる
● ブレーキ操作時に、レバーやペダルに反動が生 じることがある
u ABS が作動しているときの現象で異状ではあ
りません。反動の強さは状況によって異なり ます。
6
エンジンブレーキ
❙
スロットルを戻すと、エンジンブレーキが効きま す。さらにエンジンブレーキを必要とするときは 5 速、4 速・・・とシフトダウンを行ってください。 急激なシフトダウンは、尻振りなどの原因や、エン ジンやトランスミッションに悪影響を与えます。ま た、長い下り坂や急な下り坂などでは、ブレーキ操 作とエンジンブレーキを併用してください。
雨天または水たまりを走行したとき
❙
路面が滑りやすくなったり、ブレーキの効き具合 が変化します。慎重なブレーキ操作を心がけてく ださい。ブレーキの効きが悪いときは、ブレーキ を軽く作動させながらしばらく低速で走行して、 ブレーキを乾かしてください。
a
駐車するとき
● 交通の邪魔にならない平坦で足場のしっかりし た安全な場所に駐車する
● やむをえず傾斜地や足場の悪い場所に駐車する ときは、車の転倒や動き出しがないよう安全処 置に十分注意する
● 盗難防止のため、車から離れるときは必ずハン ドルロックをかけ、キーを抜く
運転するときの注意
サイドスタンドでの駐車
❙
1.
エンジンを止める。
2.
サイドスタンドを下げる。
3.
車の重量がサイドスタンドにかかるまで、車を ゆっくり左に傾ける。
u ハンドルを右にきった状態での駐車は、車が
不安定になり、転倒するおそれがあります。
4.
ハンドルを左いっぱいにきる。
5.
ハンドルロックをかけ、キーを抜く。2 P. 27
次ページに続く
7
運転するときの注意
a
c
● マフラーなどが熱くなっているので、他の方が 触れることのない場所に駐車する
8
● エンジン回転中および停止後しばらくの間はマ フラー、エンジンなどに触れない
マフラー、エンジン、ブレーキなどは、エン ジン回転中および停止後しばらくの間は熱く なっています。触れるとヤケドを負う可能性 があります。
• マフラー、エンジン、ブレーキなど高温 になる部分は冷えるまで触れないこと
• 高温になる部分に可燃物が接触せず、他 の方が触れることのないよう配慮するこ と
a
燃料補給およびガソリンの取り扱い
w
エンジンや触媒装置の損傷を防ぐため、下記に注 意してください。
● 無鉛レギュラーガソリンを使用する
● 高濃度アルコール含有燃料を補給しない
● 軽油や粗悪ガソリン（長期間保管したガソリ
ン）、または不適切な燃料添加剤を使わない
● 燃料タンクの中に、泥、ほこり、水などを入れ ない
運転するときの注意
ガソリンは燃えやすくヤケドを負ったり爆発 して重大な傷害に至る可能性があります。ま た身体に帯電した静電気の火花により引火す る可能性があります。
ガソリンを取り扱うときは以下のことを守っ てください。
• エンジンを止め、火元を遠ざける
• 給油は必ず屋外で行う
• こぼれたガソリンは、すぐに拭き取る
• 給油作業前に車体や給油機などの金属部 分に触れて静電気を除去する
9

アクセサリーと改造について

a
w
アクセサリーと改造について
アクセサリーを装着する際は、安全面から Honda 純正アクセサリーを推奨します。Honda 販売店に ご相談ください。 Honda 販売店で取り付けられた Honda アクセサ リーなどの取り扱いについては、その商品に付属 の説明書をお読みください。 車の構造や機能に関係する改造は、操縦性を悪化 させたり、排気音を大きくしたり、ひいては車の 寿命を縮めることがあります。不正改造は法律に 触れることはもちろん、他の迷惑行為となりま す。 車の改造は保証の適用を除外されます。
不適切なアクセサリーや改造は、万一の事故 の際、死亡または重大な傷害に至る可能性が 高くなります。
アクセサリーを装着する際は、Honda販売店 にご相談のうえ、取扱説明書に従ってくださ い。
10

積載について

a
車両運送用 フック
積載について
● 荷物を積むと積まないときにくらべて操縦安定 性が変わるため、安全な速度で走行してくださ い
● 荷物の積みすぎに注意し、確実に固定して安全 な速度で走行してください
● ハンドル操作が出来なくなる場合があるので、 ハンドル付近に物を置かないでください
● ヘッドライトレンズやウィンカーレンズ、マフ ラー周辺への積載は避けてください
u 過熱によりレンズが溶けたり、荷物が損傷す
る場合があります。

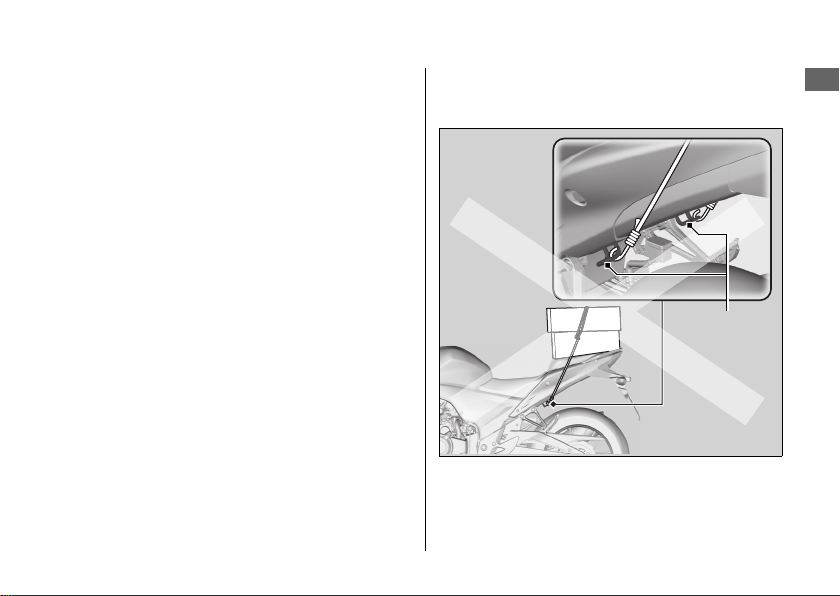

● カウル等が損傷する場合があるため、車両運送 用フックには、荷物を積載するためのロープや 荷掛けフックなどをかけないでください
11
b

各部の名称

後輪ブレーキリザーバータンク(P54)
前輪ブレーキリザーバー タンク
(P54)
前輪ブレーキレバー
スロットルグリップ
(P60)
オイルフィルキャップ(P51)
エンジンオイルレベル 点検窓
(P50)
後輪ブレーキペダル
メインヒューズ(P70)
12
b
燃料タンクキャップ(P30)
フロントシート(P46)
シフトレバー(P29)
クラッチレバー(P57)
ドライブチェーン(P56)
サイドスタンド(P7)
ヒューズボックス(P69)
バッテリー(P49)
冷却水リザーバータンク(P52)
リアシート(P45)
ブリーザードレン(P61)
リアサスペンションスプリング アジャスター
(P62)
サイドカバー(P47)
13
b

メーター

ボタン
SEL
ディスプレイの初期表示
メインスイッチをON にすると、すべての表示があらわれます。またタコメーターの ゲージが一度最高目盛まで表示後、0 に戻ります。表示されない部分がある場合 は、Honda 販売店で点検を受けてください。
ボタン
SET
14
b
燃料計
マークが１つ（E）だけ点滅 したときの 燃料残量：約 2.8ℓ
スピードメーター（速度計）
燃料計の故障表示(P68)
時計（12 時間表示） 時計の合わせかた :
(P21)
タコメーター（エンジン回転計）
アドバイス
エンジン回転数がレッドゾーンに入らない ように運転してください。エンジン寿命に 悪影響を与えます。
レッドゾーン
（エンジン限界回転域）
次ページに続く
15
メーター
b
オドメーター[TOTAL]、トリップメーター[TRIPA/B]、燃費表示、燃料消費量表示
ボタンを押してオドメーター、トリップメーターA、トリップメーターB、瞬間燃費、平均燃 費、燃料消費量を切り換える。 リザーブ燃料消費量が表示されている場合、 ボタンを押すとオドメーターに切り換わります。 トリップメーターをリセットするには
(P18)
SEL
SEL
オドメーター トリップ
メーターA
瞬間燃費 平均燃費 燃料消費量トリップ
メーターB
リザーブ燃料消費量(P19)
16
前ページの続き
b
平均燃費と燃料消費量はトリップメーターA の走行距離をもとに表示
•瞬間燃費 瞬間燃費を km/L の単位で表示 速度が 7km/h 未満の場合は   を表示
u 速度が7km/h以上の場合に表示が になったときは、Honda販売店で点検を受けてください。
•平均燃費 トリップメーターA をリセットしてからの平均燃費を km/L の単位で表示
u 表示が   になったときは、Honda 販売店で点検を受けてください。
• 燃料消費量 トリップメーターA をリセットしてからの燃料消費量を L の単位で表示
u 表示が   になったときは、Honda 販売店で点検を受けてください。
平均燃費、燃料消費量をリセットするには(P18)
次ページに続く
17
メーター
b
SET
トリップ メーターA
平均燃費
燃料消費量
または または
トリップ メーターA
平均燃費
燃料消費量
トリップ メーターA
平均燃費
燃料消費量
または または
SET
トリップ メーターB
トリップメーター、平均燃費、燃料消費量の
❙
リセット
!a トリップメーターA、平均燃費、燃料消費量を
同時にリセットするには、いずれかの表示中に
!b リセットされると順番に0.0 が表示される。
18
前ページの続き
ボタンを押し続ける。
!c その後、もとの表示に戻る。
!d トリップメーターB のリセットは、トリップメー
ターB を表示中に ボタンを押し続ける。
燃料残量警告表示後（リザーブ燃料使用後）の給 油後に0.1km 走行したときにトリップメーター A、平均燃費、燃料消費量を自動でリセットさ せることができます。 自動リセットの ON、OFF を切り換えることが できます。
(P22)
b
リザーブ燃料消費量表示

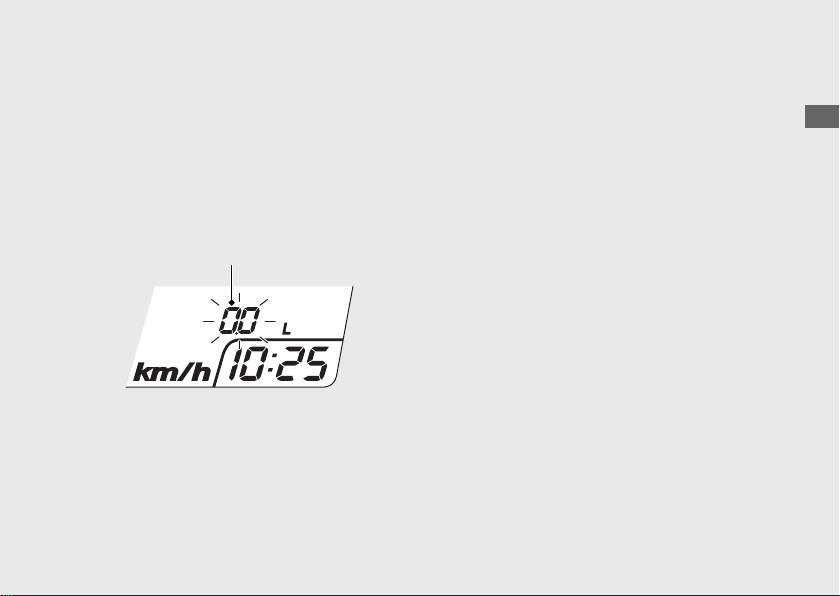

リザーブ燃料消費量表示
燃料計のマークが１つ（E）だけ点滅したとき に、オドメーター、トリップメーター[A/B]、 燃費表示、燃料消費量表示がリザーブ燃料消費 量表示に切り換わります。 リザーブ燃料消費量表示に切り換わったとき は、早めに燃料を補給してください。
リザーブ燃料消費量は 0.0L から点滅して表示
u 1.0L を超えると早い点滅に変わります。 u リザーブ燃料消費量が表示されている状態でオ
ドメーターやトリップメーターなどに切り換え た場合（2 P. 16）、約 10 秒間ボタン操作がない と自動的にリザーブ燃料消費量表示に戻りま す。
次ページに続く
19
メーター
b
通常表示
時計の合わせかた
ディスプレイの明るさの調節
トリップメーターA、平均燃費、燃料
消費量の自給油時リセットの設定
HISS 表示灯の設定
ボタンと ボタンを押し続ける
SEL
SET
ボタンを押す
SET
前ページの続き

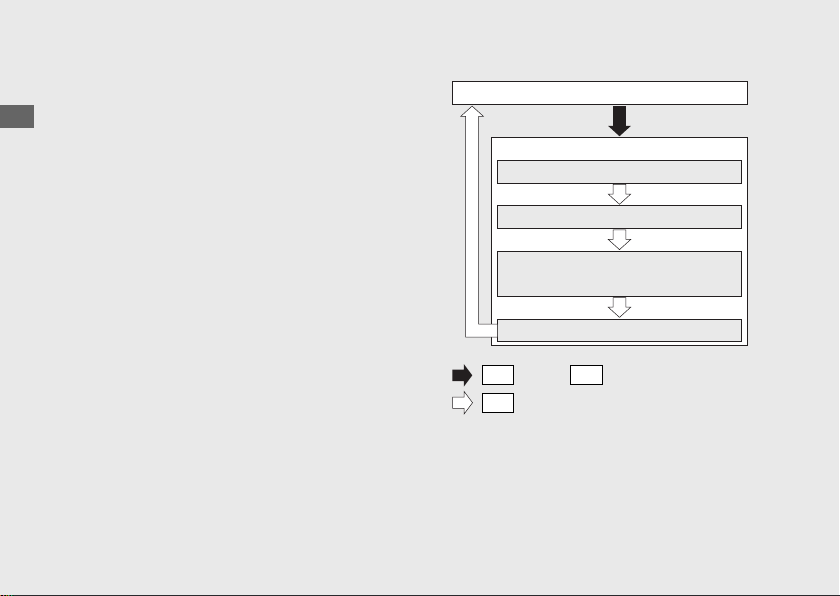

メーターの設定
以下の順で設定します。
• 時計の合わせかた
• ディスプレイの明るさの調節
• トリップメーターA、平均燃費、燃料消費量 の給油時リセットの設定
• HISS 表示灯の設定
20
b
SEL
SET
SEL
SET
SEL
SET
• 約 30 秒間ボタンの操作がない場合
• メインスイッチを OFF にしてから ON にす る
1時計の合わせかた
a メインスイッチを ON にする。
! !b 時の表示が点滅するまで、 ボタンと
ボタンを押し続ける。
!c ボタンを押し、時を設定する。
u ボタンを押し続けると数字が早く進みます。
!d ボタンを押し、時を決定する。決定と同時
に分の表示が点滅する。
!e ボタンを押し、分を設定する。
u ボタンを押し続けると数字が早く進みます。
!f ボタンを押し、分を決定する。決定と同時
にディスプレイの明るさの調節にかわる。
次ページに続く
21
メーター
b
SEL
SET
SEL
SET
前ページの続き
２ディスプレイの明るさの調節
明るさを 5 段階に調節できます。
!a ボタンを押し、明るさを調節する。
!b ボタンを押し、明るさを決定する。決定と
同時にトリップメーターA、平均燃費、燃料消 費量の給油時リセットの設定にかわる。
22
3トリップメーターA、平均燃費、燃料消費 量の給油時リセットの設定
燃料計のマークが1つ（E）だけ点滅したあとの給 油時にトリップメーターA、平均燃費、燃料消 費量を自動的にリセットさせることができま す。一定量のガソリンを給油後、0.1km 走行し たとき自動でリセットされます。 工場出荷時は OFF に設定されています。
!a ボタンを押し、（リセットす
る）、 （リセットしない）を設定す
。
る
!b ボタンを押し、設定を決定する。決定と同
時にHISS 表示灯が点滅し HISS表示灯の設定に かわる。
b
SEL
SET
SET
4HISS 表示灯の設定
HISS 表示灯の点滅の ON、OFF を切り換えるこ とができます。
!a ボタンを押し、（点滅する）また
は （点滅しない）を設定する
!b ボタンを押し、設定を決定する。決定と同
時に通常表示に戻る。
。
メインスイッチを OFF にすることでも設定を確 定できます。
約30秒間ボタン操作がない場合、通常表示に戻 ります。 ボタンを押して設定を決定した項
目は設定を保持されます。
23
b
警告灯
油圧警告灯
メインスイッチを ON にすると点灯し、エンジンを始動すると消灯
走行中またはアイドリング中に点灯したときは
(P66)
PGM-FI 警告灯
エンジンストップスイッチが （Run）の状態で、メインスイッチを ON にすると点灯し、数秒後に消灯 エンジンストップスイッチが （Off）の状態で、メインスイッチを ON にすると点灯
走行中またはアイドリング中に点灯したときは
(P66)
水温警告灯
メインスイッチを ON にすると点灯し、 数秒後に消灯
走行中またはアイドリング中に点灯した ときは
(P65)
ABS 警告灯
メインスイッチを ON にすると点灯し、 速度が約 10km/h に達すると消灯
走行中に点灯したときは
(P67)
CBR400R〈ABS〉
24
b
ハイビームパイロットランプ
（前照灯上向き表示灯）
ニュートラル表示灯
トランスミッションがニュートラルの 位置にあるときに点灯
方向指示器表示灯
方向指示器表示灯
HISS 表示灯(P64)
• メインスイッチを ON にすると点灯し、すぐに消灯
• メインスイッチを OFF にすると、2 秒間隔で 24 時間点滅
表示灯
25
b

スイッチ

エンジンストップスイッチ
通常は、 （Run）位置にしておく
u 非常時に （Off）位置にすると、
エンジンを停止できます。
スタータースイッチ
ウィンカー（方向指示器）スイッチ
u 解除はスイッチを押して行います。
ヘッドライト（前照灯）上下切換スイッチ
•（HI）：ヘッドライトが上向き
•（LO）：ヘッドライトが下向き
パッシングライトスイッチ（追い越し合図）
ヘッドライトが下向きのときのみ作動
ホーン
スイッチ
ハザード（非常駐車灯）
スイッチ
• メインスイッチが ON のとき に使用できる
• ハザードの解除はメインス イッチの位置にかかわらず行 える
u ハザードを作動させた状態でメ
インスイッチを OFF・LOCK し た場合でも点滅し続けます。
26
b
メインスイッチ
電気回路の ON／ OFF、ハンドルロックに 使用
u OFF または LOCK の位置で、キーを抜くこ
とができます。
ON
始動・昼夜間
走行
OFF
停止
LOCK
ハンドルロック ができる
回す
押す
メインスイッチのキー
!a
!b

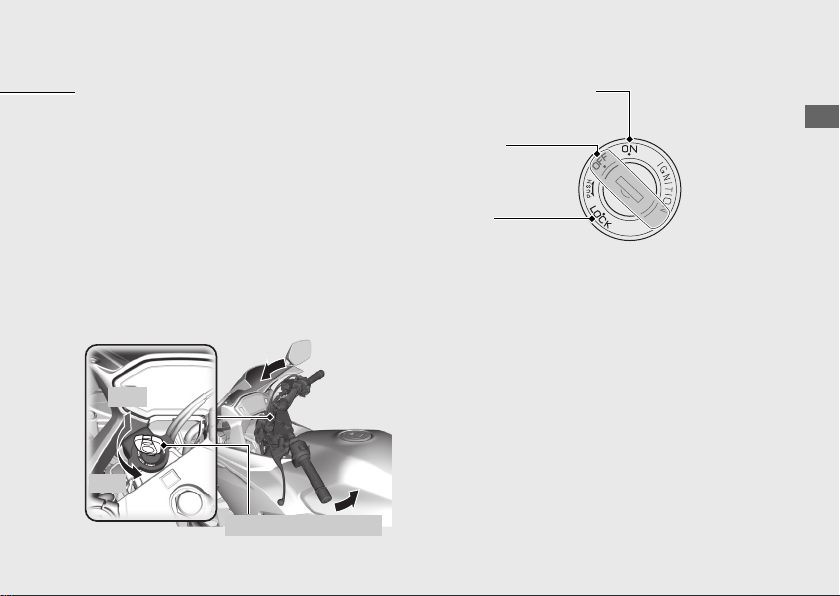

ハンドルロック
盗難予防のため、駐車するときは必ずハンドルロックをかけましょう。 U 字ロックなどの使用も推奨します。
かけかた
❙
!a ハンドルを左にいっぱいにきる。 !b キーを押し込みながら、LOCK の位置まで回す。
u ロックがかかりにくい場合は、ハンドルを
左右に軽く動かしてください。
外しかた
!c キーを抜く。
❙
キーを押し込みながら、OFF の位置まで回す。
27
b

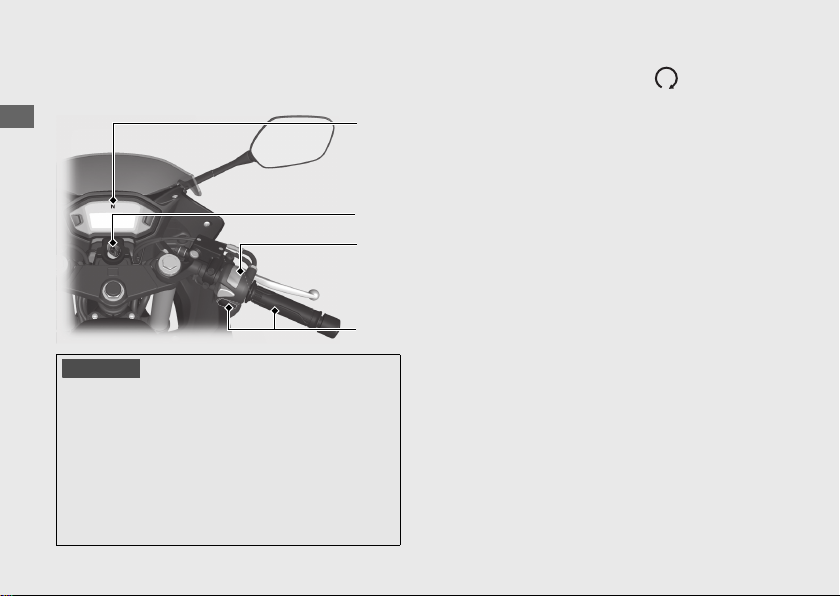

エンジン始動

アドバイス
!c
!d
!b !a
始動するには、エンジン･冷却水の温度にかか わらず、次の手順で行ってください。
• スタータースイッチを押して 5 秒以内でエンジンがか からないときは、一度メインスイッチを OFF にしてく ださい。その後バッテリー電圧回復のため 10 秒ほど 経ってからやり直してください。
• 無用な空ぶかしや長時間のアイドリングはエンジンや マフラー、触媒装置に悪影響を与えます。
• 万一転倒した場合は、一旦メインスイッチを OFF にし てください。再度走行を行う際は、各部の損傷状態 や、走行に支障が無いかを十分に確認してください。
!a エンジンストップスイッチが （Run）の位置
にあるか確認する。
!b メインスイッチを ON に回す。 !c ギアをニュートラルにする。（表示灯点灯）
u ギアが入った状態では始動しません。ただ
し、サイドスタンドが格納されている状態 でクラッチレバーを握れば始動します。
!d スロットルグリップを閉じたまま、スターター
スイッチを押す。
エンジンがかからないときは
❙
次の方法を試してください。
!a スロットルグリップを全開にし、スタータース
イッチを 5 秒間押す。
!b 通常手順（!a 〜 !d）でエンジンをかける。 !c エンジンがかかり、エンジン回転が安定しない
場合はスロットルグリップを少し開ける。
!d エンジンがかからないときは 10 秒間待ってか
ら、!a!b の手順を繰り返す。
それでも始動できないときは(P64)
❙
28
b
1
2
3
4
5
N
6

ギアチェンジ

この車のトランスミッションは、下 1 速、上 5 速シフトの 6 速リターン式です。速度に応じて ギアを切換えることが必要です。
速度範囲
❙
1速 0〜45km/h 2速 20〜75km/h 3速 25〜100km/h 4速 30〜120km/h 5速 35〜140km/h 6速 40km/h以上
シフトダウンについて
シフトダウン可能限界速度
❙
6速→5速 120km/h以下 5速→4速 100km/h以下 4速→3速 80km/h以下 3速→2速 65km/h以下 2速→1速 40km/h以下
29
b

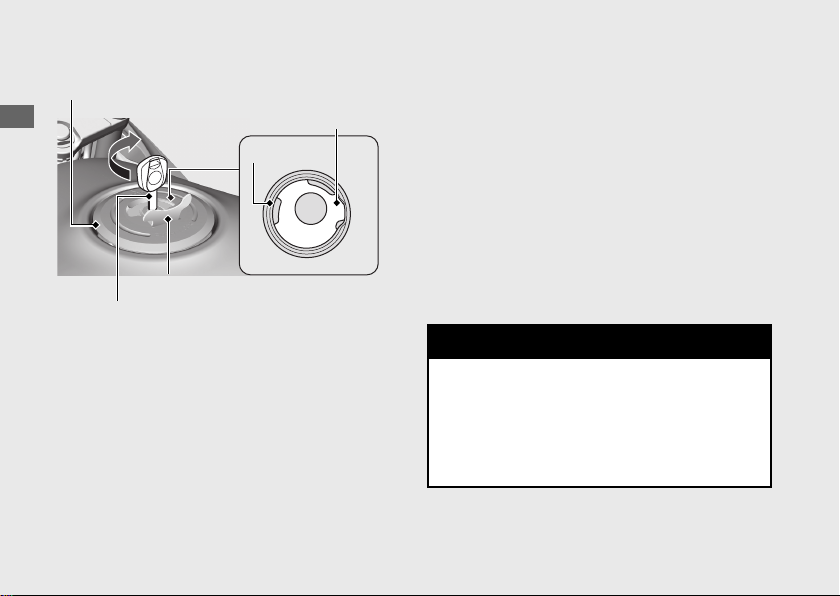

燃料補給

注入口
燃料タンクキャップ
キーカバー
レベルプレート
燃料はここまで
メインスイッチのキー
w
燃料がにじみ出ることがあるので、レベルプ レート以上入れないでください。
使用燃料：無鉛レギュラーガソリン タンク容量：15 ℓ
タンクキャップの開けかた
キーカバーを開け、キーを差し込み右に回し て、燃料タンクキャップを取り外す。
タンクキャップの閉じかた
!a 燃料タンクキャップを手で確実に押してロック
する。
!b キーを抜き、カバーを閉じる。
u キャップがロックされないと、キーは抜け
ません。
ガソリンは燃えやすいため、ヤケドを負った り、爆発して重大な傷害に至る可能性があり ます。
燃料についての注意(P9)
❙
30
2 燃料補給およびガソリンの取り扱い P. 9
b

その他装備の使いかた

ヘルメットホルダー
ヘルメットホルダー ワイヤー
w
ヘルメットホルダーにヘルメットをつけたま ま走行しないでください。
走行の妨げになり、重傷を負ったり死亡した りする事故が発生することがあります。
u ヘルメットホルダーは駐車時のみお使いくだ
さい。
リアシートの取り外しかた(P45)
❙
次ページに続く
31
その他装備の使いかた
b
U 字ロック
バンド
携帯工具
書類
バンド

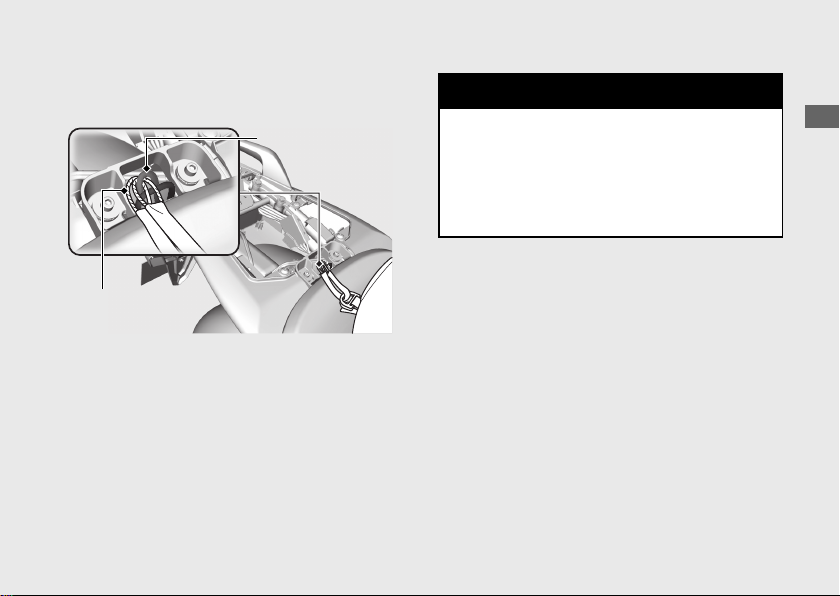

リアシート下に携帯工具、U 字ロック収納があ ります。
u U字ロック、携帯工具は、図のように収納し、
バンドでしっかりと固定してください。
u U 字ロックは、形状によって収納できない場合が
あります。
リアシートの取り外しかた(P45)
❙
前ページの続き
フロントシート裏側に書類入れがあります。
u 書類入れは、図のようにフロントシートの裏
側に収納し、バンドでしっかりと固定してく ださい。
フロントシートの取り外しかた(P46)
❙
32

メンテナンス

メンテナンスを行う前に必ず「メンテナンスの基礎知識」をお読みください。
また、サービスデータについては「スペック」を参照ください。
メンテナンスの基礎知識 .................................... P. 34
主要部品の脱着方法 ............................................ P. 45
リアシート ............................................P. 45
フロントシート......................................P. 46
サイドカバー .........................................P. 47
クリップ ...............................................P. 48
バッテリー ............................................P. 49
エンジンオイル.................................................... P. 50
冷却水 ................................................................... P. 52
ブレーキ................................................................ P. 54
ドライブチェーン ................................................ P. 56
クラッチ................................................................ P. 57
スロットル............................................................P. 60
ブリーザードレン ................................................P. 61
その他の調整 ........................................................P. 62
リアサスペンションの調整.......................P. 62

メンテナンスの基礎知識

c
w
メンテナンスの基礎知識
メンテナンスの重要性
お車をご使用の方の安全と車を快適にご使用いた だくために、日常のお車の使用状況に応じて、お 客様の判断で適時行っていただく日常点検と、1 年ごと（12 か月ごと）、2 年ごと（24 か月ごと）の定 期点検整備が義務付けられています。安全快適に お乗りいただくために、必ず実施してください。
誤った点検整備や、不適当な整備、未修理 は、転倒事故などを起こす原因となり、死亡 または重大な傷害に至る可能性があります。
• 点検整備は、取扱説明書・メンテナンス ノートに記載された点検方法・要領を守 り、必ず実施してください。
• 異状箇所は乗車前に修理してください。
34
安全なメンテナンスのために
メンテナンスにあたっては、次のことに注意して ください。
● エンジンを停止し、キーを抜いた状態で行う
● 平坦地で足場のしっかりとした場所で行う
● エンジン、マフラー、ブレーキなど高温になる
部分はヤケドのおそれがあるので、冷えるまで 触れない
● エンジンを始動して作業をする場合は、換気を 十分に行う
日常点検
安全快適にご使用いただくために法令にしたがっ て、日常のお車の使用状況に応じて、お客様の判 断で適時行う点検です。 点検時期の目安としては、長距離走行や洗車時、 給油時などに実施し、その結果をメンテナンスレ コードに記入してください。 異音や異状を感じたときは、ただちに Honda 販売 店にご相談ください。
c
❙
この車には下記の日常点検項目が適用されます。
● ブレーキ
● タイヤ
● エンジン
● 灯火装置および方向指示器
● 運行において異状が認められた箇所
● ドライブチェーンの緩み（Honda 指定）
日常点検項目
• レバーの遊び（油圧式）
• ペダルの遊び（油圧式）
• ブレーキの効き具合
• ブレーキ液の量
• 空気圧
• 亀裂、損傷
• 異状な摩耗
• 溝の深さ
• 冷却水の量
• エンジンオイルの量
• かかり具合、異音
• 低速、加速の状態
メンテナンスの基礎知識
定期点検
安全快適にお車をご使用いただくために、定期点 検を必ず実施してください。
また、これらの他にも使い始めてから１か月目（ま たは、1,000km時）に行う点検、Hondaが指定す る点検整備項目もあります。
道路運送車両法で定められた点検
❙
道路運送車両法で定められた点検には、以下の種 類があります。
● 日常点検
● 1 年ごと（12 か月ごと）に行う点検
● 2 年ごと（24 か月ごと）に行う点検
小型二輪車［250cm3（cc）を超えるもの］は、1回目 を登録日から 3 年後に、2 回目以降は 2 年ごとに、 国で定める継続検査が必要です。
次ページに続く
35
メンテナンスの基礎知識
c
w
カラーラベル
ご自身で点検を実施する場合
❙
安全のため、ご自分の知識と技量に合わせた範囲 内で行ってください。難しいと思われる内容につ いては、Honda 販売店にご相談ください。 点検結果は、メンテナンスノートの定期点検整備記 録簿に記入し、大切に保存、携行してください。
1 か月目点検について
❙
新車から 1 か月目（または、1,000km時）は、特に 初期の点検整備が車の寿命に影響することを重視 し、点検を無料でお取り扱いいたします。お買い あげの Honda 販売店で行ってください。他の販売 店にてお受けになると有料となる場合がありま す。また、オイル代、消耗部品代および交換工賃 等は実費をいただきます。詳細については、メン テナンスノートをご覧ください。
交換部品について
❙
整備の際は、Honda 純正部品を使用してください。 色物部品をご注文のときは、カラーラベルに記載 されているモデル名、カラーおよびコードをお知 らせください。カラーラベルは、リアシートを取 り外すと確認できます。2 P. 45
36
Honda純正部品以外のアクセサリー・部品の 使用や、不正な改造は思わぬ事故の原因とな り、重傷を負ったり、死亡したりすることが あります。
Honda 純正部品を使用してください。
メンテナンスの基礎知識
c
アドバイス
w
バッテリー
この車は、メンテナンスフリータイプのバッテ リーを使用しており、バッテリー液の点検、補給 は必要ありません。バッテリーのターミナル部に 汚れや腐食がある場合のみ清掃してください。 また、密閉式の液口キャップは絶対に取り外さな いでください。バッテリー充電時も液口キャップ を取り外す必要はありません。
バッテリーには寿命があります。交換時期について は、Honda 販売店にご相談ください。交換する場合 は、必ず同型式のメンテナンスフリーバッテリーを 使用してください。
万一の場合の応急処置
❙
以下のようなときは、応急処置したあと、直ちに 医師の診察を受けてください。
● 電解液が目に付着したとき
u コップなどに入れた水で、15 分以上洗浄して
ください。加圧された水での洗浄は、目を痛 めるおそれがあります。
● 電解液が皮膚に付着したとき
u 電解液のついた服を脱ぎ、皮膚を多量の水で
洗浄してください。
● 電解液を飲み込んだとき
u 水、または牛乳を飲んでください。
バッテリーには、希硫酸が電解液として含ま れています。希硫酸は腐食性が強く、目や皮 膚に付着すると重いヤケドを負います。
• バッテリーの近くで作業するときは、保 護メガネと保護服を着用
• バッテリーを、子供の手の届く所に置か ない
• ショートによる火花やたばこなどの火気 に十分注意する
次ページに続く
37
メンテナンスの基礎知識
c
アドバイス
ヒューズ切れ
ターミナル部の清掃
❙
1.
バッテリーを取り外す。2 P. 49
2.
ターミナル部が腐食して白い粉が付いている場 合は、ぬるま湯を注いで拭く。
3.
ターミナル部の腐食が著しいときは、ワイヤー ブラシまたはサンドペーパーで磨く。
4.
清掃後、バッテリーを取り付ける。
電装部品やアクセサリーを取り付けるときは純正アク セサリーをご使用ください。それ以外のものを使用す るとバッテリーあがりや故障の原因となります。
ヒューズ
この車の電気回路は、ヒューズで保護されていま す。電装部品が動作しないときは、ヒューズを調 べ、必要に応じて交換してください。2 P. 69
38
ヒューズの点検・交換
❙

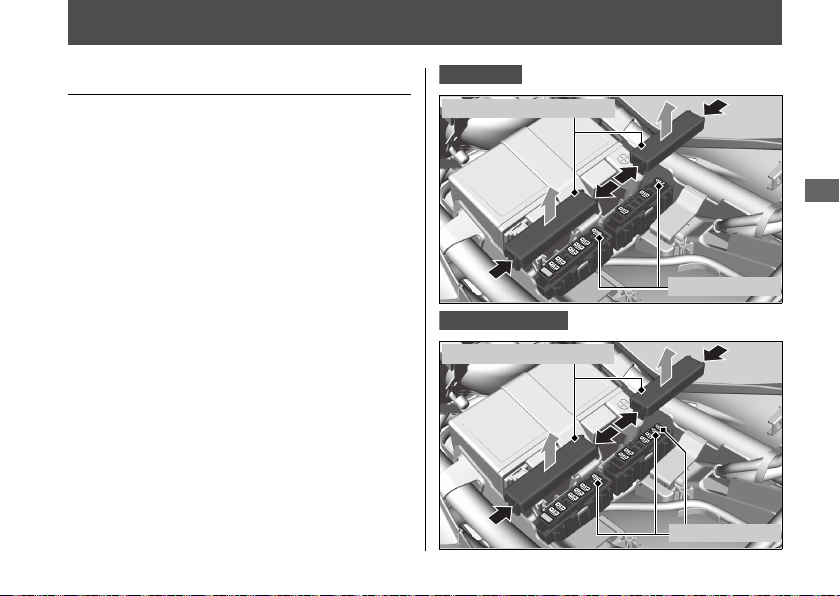

メインスイッチを OFF にし、ヒューズを取り外し て点検します。切れている場合は、指定されてい る容量のヒューズと交換してください。 ヒューズの容量はスペックページをご確認くださ い。2 P. 82
指定容量を超えるヒューズを使用すると、配線の過 熱、焼損の原因になるので絶対に使用しないでくだ さい。
交換してもすぐにヒューズが切れる場合は、 ヒューズの劣化以外の原因が考えられます。 Honda 販売店にご相談ください。
メンテナンスの基礎知識
c
上段：オイルコード
下段：性能分類の表示
MA 性能であることを示 しています
エンジンオイルは走行距離や走行状況、時間の経 過とともに劣化したり減っていきます。そのた め、定期交換時期に行う交換だけではなく日常点 検によるオイル点検・補給が必要です。汚れたり 古くなったオイルはエンジンに悪影響を与えます ので早めに交換してください。 オイル交換は Honda 販売店で行うことを推奨しま す。交換時期はスペックページをご確認くださ い。2 P. 82
❙
相当品をご使用の場合は、オイル容器の表示を確認 し、下記のすべての規格を満たしているオイルをお選 びください。すべての規格を満たしている場合でも特 性が異なりこの車に適合しない場合があります。
● JASOT903 規格※1：MA
● SAE 規格
● API 分類
エンジンオイル
エンジンオイルの選び方
推奨エンジンオイル：
Honda 純正 ウルトラ G1
※2
：10W-30
※3
：SG・SH・SJ・SL 級相当
また必要以上に摩擦を低減するオイル添加剤はエ ンジンやクラッチの性能や寿命に悪影響を与える 場合がありますので使用しないでください。
※1：
JASOT903 規格は、二輪車用４サイクルエンジ ンオイルの性能を分類する規格です。適合し届け 出されたオイルの容器には、次の表示がありま す。
※2：
SAE 規格は、オイルの粘度を定めた規格です。
次ページに続く
39
メンテナンスの基礎知識
c
アドバイス
推奨しません 推奨します
アドバイス
※3：
API 分類は、エンジンオイルのグレードに関する 分類です。API マークの入っている相当品を使用 する場合、下記のものをご使用ください。
冷却水
Honda 純正ウルトララジエーター液を、蒸留水ま たは水道水で下記濃度に薄めてお使いください。
標準濃度：50% 濃度による不凍温度：
30% の場合：-16 ℃まで 50% の場合：-37 ℃まで
ブレーキ液
銘柄の異なるブレーキ液を使用しないでくださ い。ブレーキ液が変質したりブレーキ装置の故障 の原因となることがあります。
ブレーキ液は、プラスチックや塗装面を損傷しま す。漏れたブレーキ液は直ちに拭き取ってくださ い。
指定ブレーキ液
Honda 純正ブレーキフルードDOT4
40
指定以外のラジエーター液や不適当な水（井戸水や天 然水）を使うと、サビなどの原因となります。
エアクリーナー
この車には、ろ紙にオイルを含ませたビスカス式 のエアクリーナーエレメントが装備されており交 換が必要です。 エアクリーナーエレメントの交換は、Honda 販売 店にご相談ください。エアクリーナーエレメント 交換時期はスペックページをご確認くださ い。2 P. 82
c
チェーンは、定期的に点検および給油を行ってく ださい。また悪路走行が多い場合や連続高速走 行、急加速を繰り返すような運転を行う場合に は、頻繁に点検を行ってください。
チェーンの異常（回転が滑らかでない、異音、固 着、ローラーや Ｏ- リングの損傷）は、Honda 販売
店にご相談ください。
❙
緩み（た るみ）の点検後、車体を前後に動かし、 チェーンやスプロケットに付着した泥、汚れを中 性洗剤またはチェーンクリーナーを使用し、乾い た布などで落とします。汚れがひどい場合、やわ らかいブラシを使用してください。 汚れを落としたあとは、充分に乾燥させ、推奨オ イルをチェーンローラーの両側に給油してくださ い。
ドライブチェーン

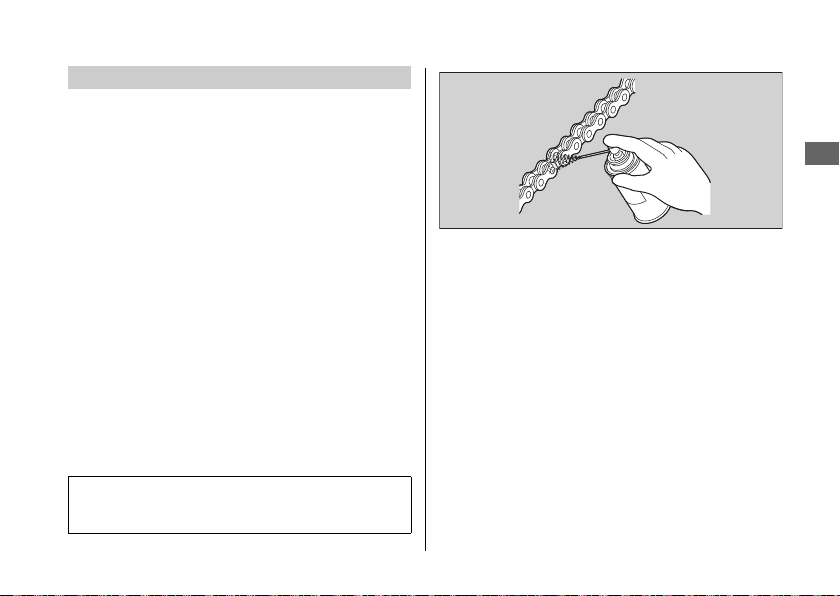

ドライブチェーンの清掃と給油
推奨オイル：
Honda 純正チェーンオイルまたは相当品
メンテナンスの基礎知識
チェーンは、ゴムのシールを使用しているため、 スチーム / 高圧洗浄、ワイヤーブラシ、ガソリンや ベンゼンなどの揮発性溶剤、研磨材が入っている 洗剤は使用しないでください。 シール（O- リング）チェーン専用の、クリーナーや 潤滑油（チェーンスプレーなど）以外は使用しない でください。 オイルがブレーキやタイヤに付着しないようにし てください。チェーンにオイルをつけ過ぎると、 衣服や車に飛び散り汚しますので、オイルをつけ 過ぎないよう注意してください。
41
メンテナンスの基礎知識
c
ブリーザードレン
タイヤ
空気圧の点検
❙
タイヤの空気圧は徐々に低下します。また、タイ ヤによっては空気圧不足が見た目ではわかりづら いため、少なくとも1か月ごとにタイヤゲージを使 用して空気圧を点検してください。 タイヤは、走行後は温まり空気圧が高くなることが ありますので、必ず冷えた状態で点検してくださ い。
42
2 P. 61
亀裂と損傷の点検
❙
タイヤの全周に、亀裂 や損傷、ひび割れおよ び釘、石、その他の異 物が刺さったり、かみ 込んだりしていないか を点検します。道路の 縁石などにタイヤ側面 を接触させたり、大き な凹みや突起物を乗り 越したときは、必ず点 検してください。
c
❙
w
ウェアインジケーター 表示マーク
または TWI
タイヤの接地面が異状 に摩耗していないかを 点検します。
❙
ウェアインジケーター（スリップサイン）により溝 の深さを確認します。サインが現れたときは、た だちに交換してください。また、安全走行のた め、トレッド中央部の溝の深さが最小残溝量に なったときは交換してください。
異状な摩耗の点検
溝の深さの点検
メンテナンスの基礎知識
過度にすり減ったタイヤの使用や、不適正な 空気圧での運転は、転倒事故などを起こす原 因となり、死亡または重大な傷害に至る可能 性があります。
取扱説明書に記載されたタイヤの空気圧を守 り、規定の数値を超えてすり減ったタイヤは 交換してください。
次ページに続く
43
メンテナンスの基礎知識
c
w
タイヤを交換するときは、必ず指定タイヤを使用 してください。指定以外のタイヤは、操縦性や走 行安定性に悪影響を与えることがありますので使 用しないでください。
タイヤの交換は、Honda 販売店にご相談くださ い。指定タイヤ、空気圧、最小残溝量（溝の深さ） はスペックページをご確認ください。2 P. 82
● ホイールバランス調整のためにバランスウェイ トを貼り付けるときは、Honda 純正部品、又は 同等品のバランスウェイトを使用してくださ い。
指定以外のタイヤを取り付けると、操縦性や 走行安定性に悪影響を与えることがありま す。また、そのことが原因で転倒事故などを 起こし、死亡または重大な傷害に至る可能性 があります。
タイヤ交換時には、必ず取扱説明書に記載さ れた指定タイヤを取り付けてください。
44
c

主要部品の脱着方法

ガイド
凸部
リアシート
メインスイッチの キー
シートロック
リアシート
取り外し
❙

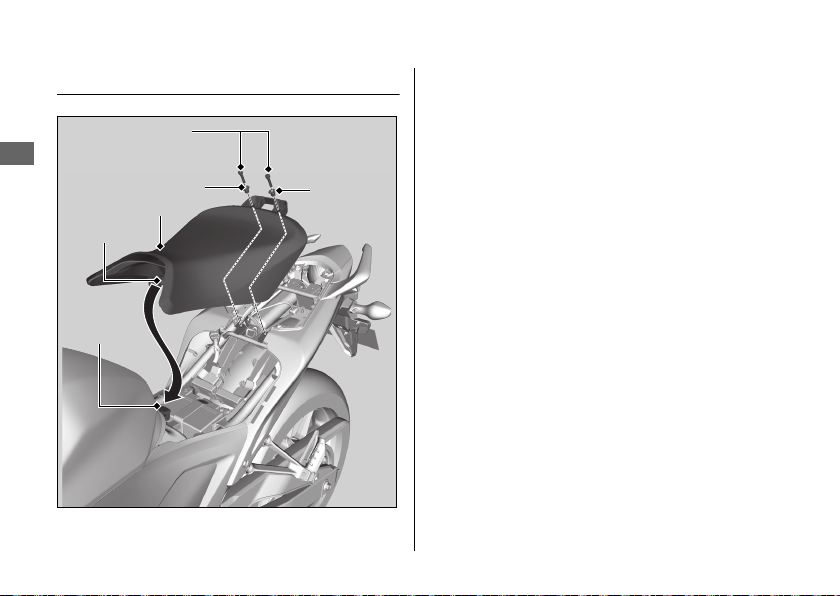

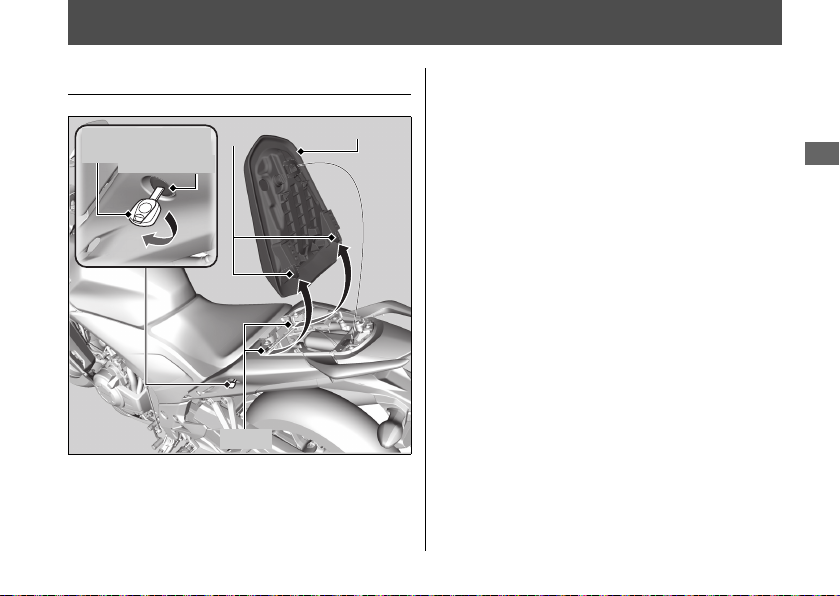

1.
メインスイッチのキーをシートロックに差し 込み、右に回してシートロックを解除する。
2.
リアシートを後方へずらしながら持ち上げて 取り外す。
取り付け
❙
1.
フレームのガイドにリアシートの凸部を差し 込む。
2.
リアシートの後方を押し下げ、ロックする。
u シートを軽く持ち上げて、しっかりと取
り付けられていることを確認してくださ い。
3.
メインスイッチのキーを抜く。
u メインスイッチのキーをシート下に置き
忘れた状態でシートを取り付けると、自 動的にロックされ、キーを取り出せなく なりますのでご注意ください。
45
主要部品の脱着方法uフロントシート
c
凸部
ガイド
ボルト
フロントシート
カラー
カラー
フロントシート
46
取り外し
❙
1.
リアシートを取り外す。2 P. 45
2.
ボルト、カラーを取り外す。
3.
フロントシートを後方へずらしながら持ち上 げて取り外す。
取り付け
❙
1.
フレームのガイドにフロントシートの凸部を 差し込む。
2.
ボルト、カラーを取り付け、締め付ける。
u シートを軽く持ち上げて、しっかりと取
り付けられていることを確認してくださ い。
主要部品の脱着方法uサイドカバー
c
クリップ
ボルト
凸部
凸部
グロメット
ツメ
サイドカバー
取り外し
❙
1.
ボルト、クリップを外す。2 P. 48
2.
サイドカバーを引き、凸部をグロメットから 外す。
3.
ツメを外し、サイドカバーを取り外す。
取り付け
❙
取り付けは、取り外しの逆の手順で行います。
47
主要部品の脱着方法uクリップ
c
!a
!b
!a
!b
!c
クリップ
取り外し
❙
48
1.
中央部のピンを押しこんでロックを解除す る。
2.
クリップを引き抜く。
取り付け
❙
1.
ピンの先端を押し戻して取り付け状態にす る。
2.
クリップを穴に差し込む。
3.
ピンを軽く押してロックする。
c
バッテリー
バッテリー
バンド
- 端子
+ 端子
ターミナル カバー
ボルト
ボルト
❙
メインスイッチが OFF になっていることを確認 してください。

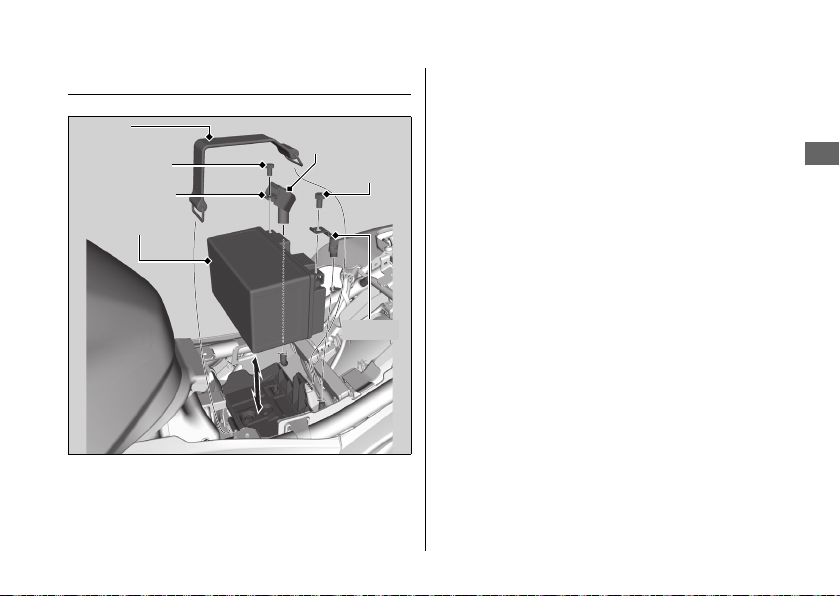

取り外し
主要部品の脱着方法uバッテリー
1.
フロントシートを取り外す。2 P. 46
2.
後方からバンドを取り外す。
3.
- 端子のボルトを外し、- コードを外す。
4.
ターミナルカバーをめくり、+端子のボルト を外し、+ コードを外す。
5.
端子のナットを落とさないよう、バッテリー を取り出す。
取り付け
❙
取り付けは、取り外しの逆の手順で行います。バッ テリーコードは、必ず先に+側より取り付けてくだ さい。また、ターミナル部にゆるみが生じないよう に、確実にボルトを締め付けてください。 バッテリーコードを取り外し、再び取り付けた ときに時計の時刻がずれている場合は合わせ直 してください。
2 時計の合わせかた P. 21
2 P. 37
49
c

エンジンオイル

上限
下限
オイルレベル点検窓
エンジンオイルの点検
1.
エンジンが冷えている場合は、3 〜 5 分ほど アイドリングさせる。
2.
メインスイッチを OFF にしてエンジンを止 め、2 〜 3 分間待つ。
3.
足場のしっかりとした平坦地にサイドスタン ドを立て、車を倒さないようにまっすぐに起 こす。
4.
オイルレベルが点検窓の上限と下限の間にあ ることを確認する。
50
c
エンジンオイルの補給
オイルフィルキャップ
注入口
アドバイス
エンジンオイルuエンジンオイルの補給
1.
オイルフィルキャップを取り外し、オイルレ ベル点検窓で確認しながら、オイルを注入口 より補給する。
u 上限を超えて補給しないでください。 u ごみが入らないようにしてください。 u オイルをこぼしたときは完全に拭き取っ
てください。
2.
オイルフィルキャップを確実に取り付ける。
オイルは規定量より多くても少なくても、エンジン に悪影響を与えます。また銘柄やグレードの異なる オイルを混用しないでください。
2 P. 39
51
c
冷却水
リザーバータンク
上限 下限
冷却水の点検
1.
足場のしっかりとした平坦地にサイドスタン ドを立てる。
2.
車を倒さないようにまっすぐに起こす。
3.
冷却水がリザーバータンクの上限（UPPER） と下限（LOWER）の間にあることを確認す る。
52
c
冷却水の補給
w
リザーバータンクキャップ
1.
2.
3.
4.
冷却水u冷却水の補給
左サイドカバーを取り外す。2 P. 47 リザーバータンクキャップを取り外し、冷却 水のレベルを確認しながら補給する。
u 上限を超えて補給しないでください。 u ごみが入らないようにしてください。
キャップを確実に取り付ける。 左サイドカバーを取り付ける。
エンジンが熱いときにラジエーターキャップ を外すと冷却水が噴き出し、重いヤケドを負 います。
ラジエーターキャップを外す前には、必ずエ ンジン、ラジエーターが冷えていることを確 認してください。
53
c

ブレーキ

フロント
リア
上限
下限
後輪ブレーキリザーバータンク
前輪ブレーキリザーバータンク
下限
リア
フロント
ブレーキ液の点検
1.
足場のしっかりとした平坦地にサイドスタン ドを立てる。
2.
し、液面が点検窓の下限（LWR）以上にある ことを確認する。
 リザーバータンク上面を水平にし、 液面が上限（UPPER）と下限（LOWER）の間 にあることを確認する。
54
 リザーバータンク上面を水平に
u 液面が下限以下の場合は、ブレーキパッ
ドの摩耗の点検を行ってください。
ブレーキuブレーキパッドの摩耗の点検
c
フロント
リア
パッド
パッドの摩耗限界溝
リア
フロント
ディスク
パッドの摩耗限界溝
パッド
ブレーキパッドの摩耗の点検
 ブレーキキャリパーの下側からのぞ
いて点検します。
 車の右後側からキャリパーをのぞいて
点検します。
55
c

ドライブチェーン

緩み（たるみ）の点検
チェーンの緩み（たるみ）が適正かどうか、滑ら かに回転するか点検します。緩み（たるみ）が規 定の範囲を超えている場合、回転が滑らかでな いときは Honda 販売店にご相談ください。
1.
足場のしっかりとした平坦地にサイドスタン ドを立てる。
2.
エンジンを停止して、トランスミッションを ニュートラルに入れる。
3.
前後のスプロケットの中央を手で上下に動か し、チェーンの緩みが規定の範囲内にあるこ とを確認する。
ドライブチェーンの緩み（たるみ）：
35 〜 45mm
u 緩みが 60mm 以上の場合、絶対に走行し
ないでください。
56
4.
車体を垂直にし、前後に動かしてチェーンが 滑らかに回転することを確認する。
u チェーンの回転が滑らかでない場合や、
異音が出る場合は清掃と給油を行ってく ださい。
2 P. 41
c

クラッチ

クラッチレバー
遊び
クラッチの点検
スムーズに動くかどうか、ハンドルを左右に きっても作動が重くないか、クラッチレバーの 遊びが適正か点検します。遊びが規定の範囲を 超えている場合は調整してください。異常を感 じた場合やクラッチケーブル外表部に損傷があ るときは Honda 販売店にご相談ください。
クラッチレバーの遊び：
10 〜 20mm
57
クラッチuクラッチの調整
c
ロックナット
遊びが少なくなる
遊びが多くなる
アジャスター
クラッチの調整

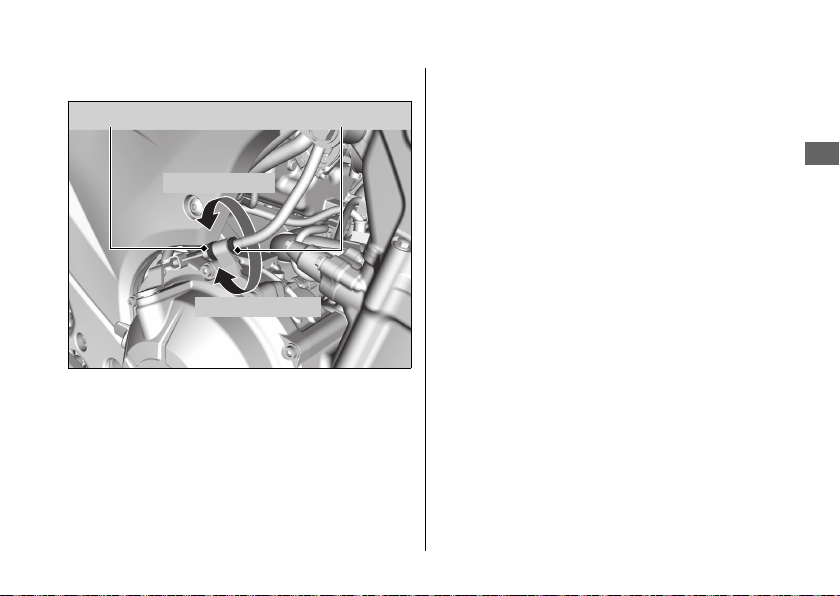

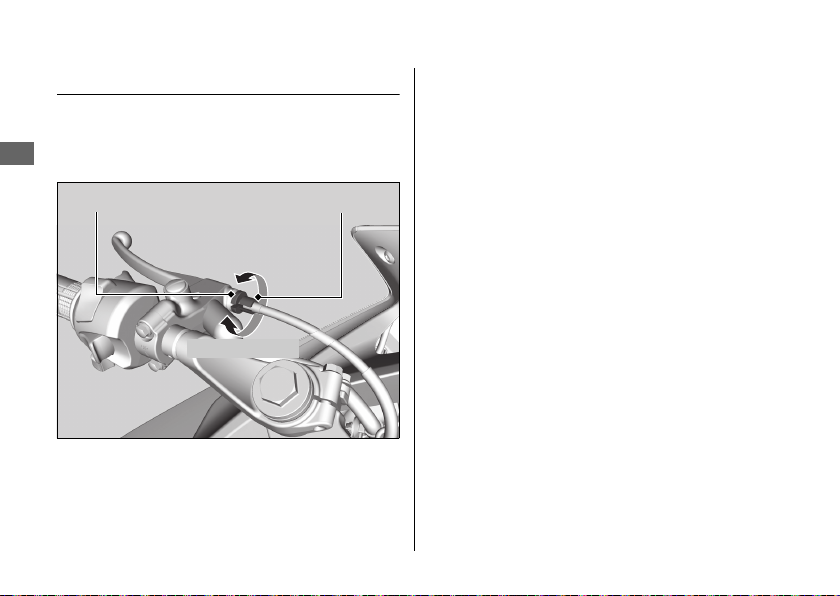

調整はクラッチレバー側から行います。
クラッチレバー側の調整（微調整）
❙
1.
ロックナットを緩め、遊びが規定の範囲にな るまでアジャスターで調整する。
2.
ロックナットを締め付ける。
3.
クラッチレバーの遊びを確認する。
調整しきれない場合、クラッチ側で調整します。
58
c
クラッチ側の調整（主調整）
アジャスター
遊びが多くなる
遊びが少なくなる
ロックナット
❙
クラッチuクラッチの調整
3.
遊びが規定の範囲になるまでアジャスターで 調整する。
4.
ロックナットを締め付ける。
5.
クラッチレバーの遊びを確認する。
6.
エンジンをかけ、チェンジ操作がスムーズで あるか、エンストまたは飛び出し等がないか を確認する。
1.
2.
クラッチレバー側の遊びを最大にする。
2 P. 58
ロックナットを緩める。
59
c

スロットル

遊び
スロットルの点検
メインスイッチを OFF にした状態でスロットル を作動させ、スムーズに動くかどうか、ハンド ルを左右にきっても作動が重くないか、スロッ トルグリップの遊びが適正か点検します。異状 を感じた場合やスロットルケーブル外表部に損 傷があるときは Honda販売店にご相談くださ い。

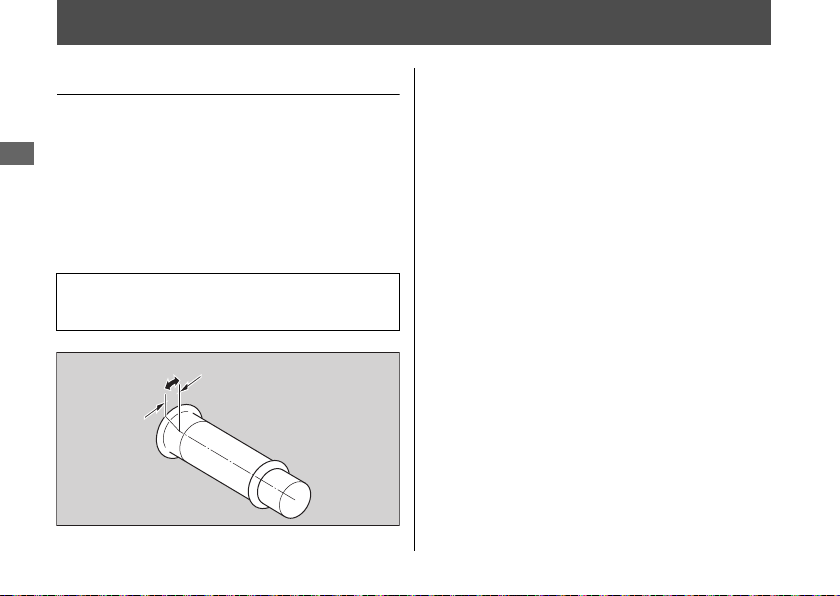

スロットルグリップの遊び：
２〜 6mm
60
c

ブリーザードレン

ドレンプラグ
ブリーザードレンの清掃
（Honda 指定１年点検整備項目）
1.
ブリーザードレンの下に受け皿などを用意す る。
2.
ドレンプラグを外し、ブリーザードレン内の 堆積物を取り除く。
3.
ドレンプラグを確実に取り付ける。
61
c

その他の調整

ロア マウンティング ボルト
A
インデックス マーク
B
ピンスパナ ホルダー
アジャスター

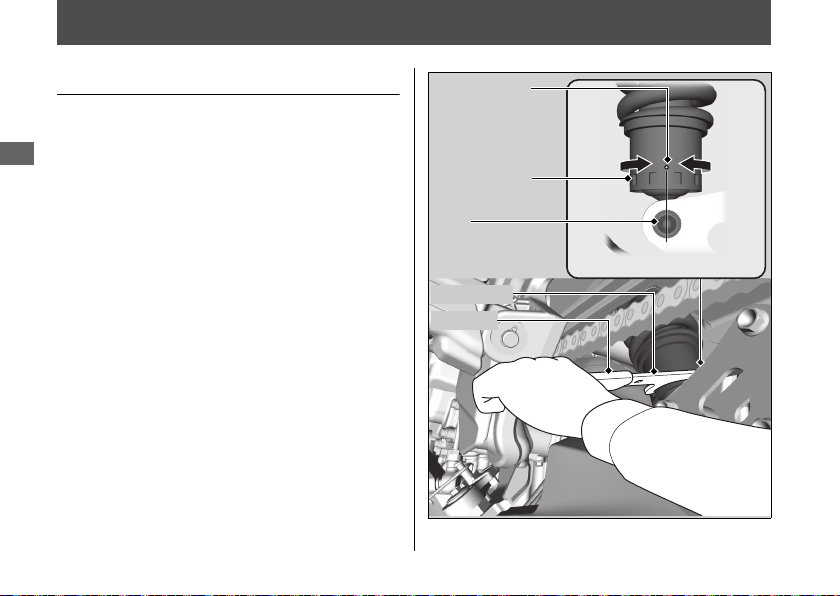

リアサスペンションの調整
スプリング
❙
体重や路面の状態に応じ、スプリングの強さを 9 段に調整できます。調整にはピンスパナとホル ダーを使いアジャスターを回して行います。
u ピンスパナとホルダーは携帯工具の中に入っ
ています。 インデックスマークとロアマウンティングボルト が一直線に並んでいるときが 3 で標準の強さで す。 アジャスターを A の方向に回すと弱くなり（1 〜 2）、B の方向に回すと強くなります（4 〜 9）。
62
2 P. 32

こんなときは

エンジンが始動しない
（HISS表示灯が消灯しない）...........................P. 64
オーバーヒート（水温警告灯が点灯）................. P. 65
警告灯が点灯／点滅.............................................P. 66
油圧警告灯 ............................................P. 66
PGM-FI 警告灯 ......................................P. 66
ABS（アンチロックブレーキシステム）警告灯
燃料計の故障表示 ................................................P. 68
電装部品のトラブル.............................................P. 69
ヒューズ切れ .........................................P. 69
..P. 67
d

エンジンが始動しない（HISS 表示灯が消灯しない）

スターターモーターは作動するが
❙
エンジンが始動しないとき
次の点を確認してください。
● 正しい手順でエンジンをかけているか
2 P. 28
● 燃料タンクにガソリンはあるか
● PGM-FI 警告灯が点灯していないか
u 点灯している場合は、ただちに Honda 販
売店にご相談ください。
● HISS 表示灯が点灯したままになっていないか
u メインスイッチをOFF にしてキーを抜き、
再度キーを差し込み、メインスイッチを ON にしてください。それでも消灯しない
64
ときは、次の点を確認してください。 他の HISS のキー（予備のキーを含む） が、メインスイッチの近くにあると通信 不良の原因となります。 キーに金属製のシールなどを貼ると通信 不良の原因となります。 確認しても消灯しない場合は、Honda 販 売店にご相談ください。
スターターモーターが作動せず始
❙
動できないとき
次の点を確認してください。
● エンジンストップスイッチが （Off）になっ
ていないか
● ヒューズが切れていないか 2 P. 38
● バッテリーターミナル部に緩みや腐食がない
2 P. 37
か これらに該当しない場合や異常がある場合は、 Honda 販売店にご相談ください。
d

オーバーヒート（水温警告灯が点灯）

アドバイス
冷却ファンが作動しない場合
冷却ファンが作動している場合
水漏れがある場合
次のようなときは、オーバーヒートです。
● 水温警告灯が点灯している
● 走行時の加速が急に悪くなる
オーバーヒートの状態で走行を続けると、エンジン 故障の原因となります。
故障が考えられますので、エンジンをかけず Honda 販売店にご相談ください。
メインスイッチがOFFの状態で、エンジンが 冷えるのを待ちます。
3.
エンジンが冷えてから、リザーバータンクの 冷却水を点検し、冷却水が不足していたら補 給する。2 P. 52
4.
ラジエーターホースなどを点検し、水漏れが ないか確認する。
オーバーヒートの処置
1.
メインスイッチを OFF にしてエンジンを止 め、再度メインスイッチを ON にする。
2.
ラジエーターの冷却ファンが作動するか作動 音で確認し、メインスイッチをOFFにする。
エンジンをかけず、Honda 販売店にご相談 ください。
5.
水温警告灯を確認しながら走行する。
u 異常が無ければ走行可能ですが、異常が
再発しない場合でも、なるべく早く Honda 販売店で点検を受けてください。
65
d

警告灯が点灯／点滅

アドバイス
油圧警告灯
エンジンオイルの油圧が低下すると点灯しま す。油圧警告灯が点灯したら、速やかにエンジ ンを停止し、次の点を確認してください。
油圧が低下した状態で走行を続けると、エンジンが 故障するおそれがあります。
1.
オイルレベルを点検し、必要に応じて補給す る。
2 P. 50
2.
エンジンを始動する。
u 油圧警告灯が消えたら、走行できます。 u 消灯しない場合は、エンジンを止めて
66
Honda 販売店にご相談ください。
u 急な加速をすると油圧警告灯が瞬間的に
点灯する場合があります。（特にオイルレ ベルが下限、下限付近の場合）
u オイルが減っていた場合、オイル漏れや
故障のおそれがありますので、Honda 販 売店で点検を受けてください。
PGM-FI 警告灯
警告灯が点灯／点滅uABS（アンチロックブレーキシステム）警告灯
d
CBR400R〈ABS〉
ABS（アンチロックブレーキ システム）警告灯
● 運転中に点灯または点滅したとき
● メインスイッチを ON にしても点灯しないと
き
● 10km/h以上で走行しても消灯しないとき
（ABS としての作動はしません）
ABS 警告灯が消灯した状態で、メンテナンスス タンドを立てるなどして後輪を空転させた場 合、警告灯が点滅する場合があります。この場 合はメインスイッチを OFF にし、再度メインス イッチを ON にします。警告灯が点灯し、速度 が約 30km/h に達して消灯すれば正常です。
67
d

燃料計の故障表示

燃料計のマークが図のように点灯、消灯をくりか えしたときは Honda 販売店にご相談ください。
68
d

電装部品のトラブル

CBR400R
ヒューズボックスカバー
スペアヒューズ
CBR400R〈ABS〉
ヒューズボックスカバー
スペアヒューズ
ヒューズ切れ
ヒューズボックス内のヒューズ
❙
1.
フロントシートを取り外す。2 P. 46
2.
ヒューズボックスのカバーを取り外す。
3.
ヒューズが切れている場合はヒューズプー ラーを使って、同じ容量のスペアヒューズと 交換する。
u ヒューズプーラーは携帯工具の中に入っ
ています。
4.
外した部品を逆の手順で取り付ける。
2 P. 38
2 P. 32
次ページに続く
69
電装部品のトラブルuヒューズ切れ
d
カプラー
メインヒューズ
スターター マグネチック スイッチ
スペアメインヒューズ
アドバイス
メインヒューズ
❙
70
1.
右サイドカバーを取り外す。2 P. 47
2.
スターターマグネチックスイッチのカプラー を取り外す。
3.
メインヒューズが切れている場合はスペアメ インヒューズと交換する。
u スペアメインヒューズはスターターマグ
ネチックスイッチに取り付けられていま す。
4.
外した部品を逆の手順で取り付ける。
ヒューズが切れた際は、早めにHonda 販売店で点検 し、スペアのヒューズを補充してください。
キーの取り扱い.................................................... P. 72
装備に関する補足情報 ........................................ P. 72
車のお手入れ........................................................ P. 74
保管のしかた........................................................ P. 77
廃棄するとき........................................................ P. 77
フレームおよびエンジンナンバー ..................... P. 79
触媒装置について ................................................ P. 80

インフォメーション

キーの取り扱い

e
キーの取り扱い
メインスイッチのキー
メインスイッチのキーには、HISS（イモビライザー システム）の電子部品が内蔵されています。電子部 品の破損またはデータ異常の発生を防ぐため、取 り扱いの際には次のことをお守りください。
● キーを無理に曲げたり、強い衝撃を与えない
● 長時間、直射日光にさらしたり高温下で放置し
ない
● 削ったり、穴を開けない
● 強い磁気を帯びた場所に置かない
キーをすべて紛失した場合、イグニッションユ ニットの交換が必要になります。予備のキーは大 切に保管してください。 予備のキーの作成については、専用のキーおよび HISSの再登録が必要になりますので、Honda販売 店にご相談ください。
キーに金属製のキーホルダーを使用するとメイン スイッチ周辺に傷がつくおそれがあります。
72

装備に関する補足情報

メインスイッチ
❙
この車はメインスイッチをON にすると、ヘッドライ トが常時点灯します。エンジンをかけずにON の状態 にしておくとバッテリーあがりの原因となります。
走行中はメインスイッチのキーを操作しないでく ださい。
エンジンストップスイッチ
❙
このスイッチは、非常時に、すぐにエンジンを止 めるために設けたものです。非常時以外は使用し ないでください。走行中に操作すると、エンジン 回転が不安定になり、走行に悪影響を与えます。 非常時にこのスイッチでエンジンを止めた場合は、 メインスイッチを必ず OFF にしてください。ON の ままにしておくと、バッテリーあがりの原因となり ます。
オドメーター
❙
オドメーターは、999,999km を超えると 999,999 km でロックします。
装備に関する補足情報
e
トリップメーター
❙
トリップメーターA ／ B は、9,999.9 km を超えると
0.0km に戻ります。
HISS
❙
HISS は、登録されたキー以外ではエンジンを始動 できないようにしたイモビライザー（盗難防止）シ ステムです。 エンジンストップスイッチが （Run）の状態でメ インスイッチを ON にすると、HISS 表示灯が点灯 し、数秒後に消灯することでエンジンの始動が可 能であることを示します。消灯しない場合は始動 できません。
2 HISS 表示灯が消灯しないとき P. 64
HISS 表示灯は、メインスイッチを OFF にしたあと 2 秒間隔の点滅を開始し、24 時間経過すると消灯 します。 メーターの設定機能を使用して、点滅しないよう にすることができます。
2 メーターの設定 P. 20
書類入れ
❙
取扱説明書、登録書類、保険証、メンテナンスノー トなどは書類入れに入れ、フロントシートの裏側に 収納してください。
イグニッションカットオフシステム
❙
この車は、転倒したとき、自動的にエンジンを停 止するシステムが装備されています。エンジンを 再始動するときは、システムの作動を解除するた めにメインスイッチを一度 OFF にしてください。
73

車のお手入れ

e
車のお手入れ
お車を長持ちさせるため、清掃などのお手入れは 大切です。普段見逃しがちな異状の発見にもつな がります。また、海水や路面凍結防止剤などに含 まれる塩分は、車体のサビを促進します。海岸付 近や凍結防止剤を散布した路面を走行したあと は、必ず洗車してください。
洗車
エンジン、マフラー、ブレーキなど高温になる部 分は冷えるまで洗車しないでください。
1.
全体を水洗いして、汚れを取り除く。
2.
汚れがひどいときは、薄めた中性洗剤を使用し、 スポンジかやわらかいタオルを使って洗う。
u 傷を防ぐため、多量の水を使って、汚れを落
としてください。
3.
十分な水で洗剤を洗い流しやわらかい布で拭き あげる。
4.
車体を乾燥させた後、ドライブチェーンと可動 部分に注油する。
5.
車体の腐食を防ぐためワックスがけを行う。
74
洗車にあたっての注意
❙
洗車するときは、次のことをお守りください。
● 高圧洗車機の使用は避ける
u 車体に高い水圧がかかる洗車を行うと、可動
部や電装部品などの作動不良や故障の原因と なることがあります。
u ヘッドライトレンズやフェアリング、その他
のプラスチック部品を洗うときは、傷を防ぐ ため、多量の水を使って、汚れを落としてく ださい。
● マフラーに水を入れない
u 始動不良やサビの発生などの原因になります。
● フロントシートの下方から水を強くかけない
u 内部に水が入り、書類などが濡れることがあ
ります。
● エアインテークやエアクリーナー周辺に水を強
くかけない
u エアクリーナー内部に水が入ると、始動不良
などの原因になります。
● ブレーキを濡れたままにしない
u 水によってブレーキの効き具合が悪くなるこ
とがあります。洗車後は十分に乾かし、慎重 なブレーキ操作を心がけてください。
車のお手入れ
e
● ワックス、ケミカル類や油脂類を扱うとき
u ブレーキやタイヤにオイル等の油脂類、ワッ
クスやケミカル類が付着しないよう注意して ください。ブレーキが効かなくなり、事故の 原因になる場合があります。
u ワックスやケミカル類を使用するときは、ボ
ディーの目立たないところでくもりや傷、色 むらなどが生じないか確認してください。種 類によっては塗膜が薄くなったり色むらが生 じるものがあります。
u つや消し塗装が使われている場合は、塗装面
にワックスやケミカル類を使用すると、つや 消し感が無くなったり、色むらが生じるおそ れがありますので、使用しないでください。
● ヘッドライトがくもったとき
u ヘッドライトを点灯すると、くもりは徐々に
消えていきます。ヘッドライトの点灯は、エ ンジンをかけながら行ってください。
アルミ部品
アルミ部品は土や泥、あるいは塩分によって腐食 します。傷をつけないよう、取り扱いについては 次のことに注意してください。
● 硬いブラシやスチールウールを使用しない
● アルミホイールはすり当てを避け、縁石などに
乗り上げる際は変形に注意する
次ページに続く
75
車のお手入れ
e
アドバイス
フェアリング、ウインドスクリーン エキゾーストパイプ、マフラー
傷やひび割れ等を防ぐため、取り扱いについては 次のことに注意してください。
● 清掃するときは多量の水を使って、やわらかい 布やスポンジで汚れを落とす
● 汚れがひどいときは、薄めた中性洗剤を使用 し、十分な水で洗剤を洗い流す
● メーター、スクリーン、フェアリング、ヘッド ライトレンズなどの樹脂部品にガソリン、ブ レーキ液、クリーナーなどがかからないように する
● スクリーンに貼付されているコーションラベル をはがさない
76
ステンレス鋼を使用していますので、油脂などの 汚れが付着したままエンジンを始動すると、焼け ムラが起こります。 汚れが付着した場合は、ステンレス用台所洗剤を 使って、やわらかい布かスポンジで洗い落として ください。洗浄後は、十分に水洗いして乾いた布 で水分をふき取ってください。 焼けムラをとる場合は、市販の細目のコンパウン ドで磨いたあと、汚れが付着した場合と同じ要領 で洗い落としてください。
ステンレス鋼を使用している場合でも、塗装をして いるものもあります。 目立たないところでくもりや傷、色むらなどが生じ ないか確認してください。

保管のしかた

e
保管のしかた
屋外に保管する場合はボディーカバーをかけてく ださい。なお、ボディーカバーはエンジンやマフ ラーが冷えてからかけてください。 また、長期間ご使用にならない場合は、次のこと をお守りください。
● サビを防ぐために、保管前にワックスがけを行 う（つや消し塗装面を除く）
● 雨上がりにはボディーカバーを外し、車体を乾 燥させる
● バッテリーは自己放電と電気漏れを少なくする ため、車から取り外し、完全充電して風通しの よい暗い場所に保存する
u もしバッテリーを車に積んだままにする場合
は、- 側ターミナルを外してください。 長期保管後にお車に乗る際は、保管期間を考慮し た上で、各部の点検を実施してください。

廃棄するとき

地球環境を守るため、お車や交換した部品、なか でも使用済みのバッテリーやタイヤ、エンジンオ イルの廃油等はむやみに捨てないでください。こ れらのものを廃棄する場合は、Honda 販売店にご 相談ください。 また、将来お車の廃棄を希望するときはお近くの 廃棄二輪車取扱店へご相談ください。
廃棄二輪車取扱店とは
（社）全国軽自動車協会連合会の登録販売店で広域

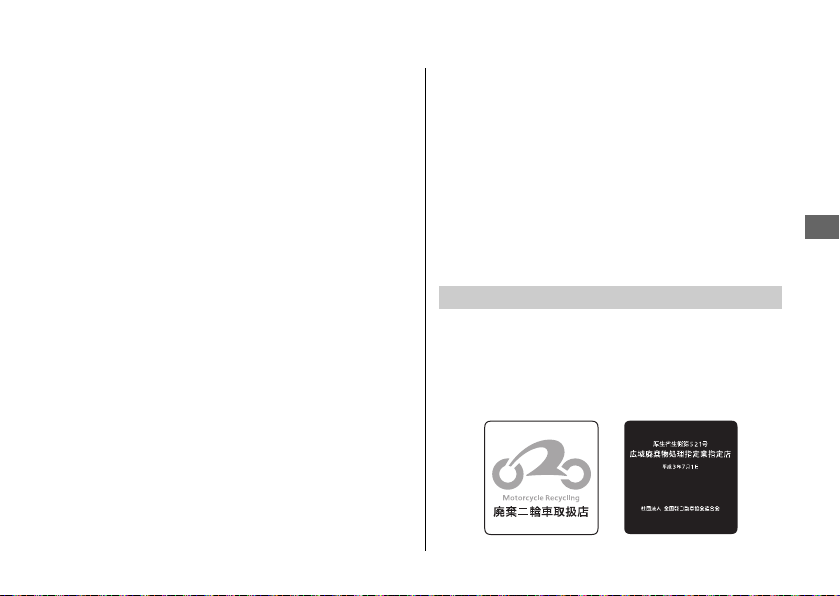

廃棄物処理指定店として登録されている廃棄二輪 車を適正処理するための窓口です。 店頭に「廃棄二輪車取扱店の証」が掲示されていま す。
次ページに続く
77
廃棄するとき
e
二輪車
リサイクルマーク
二輪車リサイクルマーク、リサイクル料金

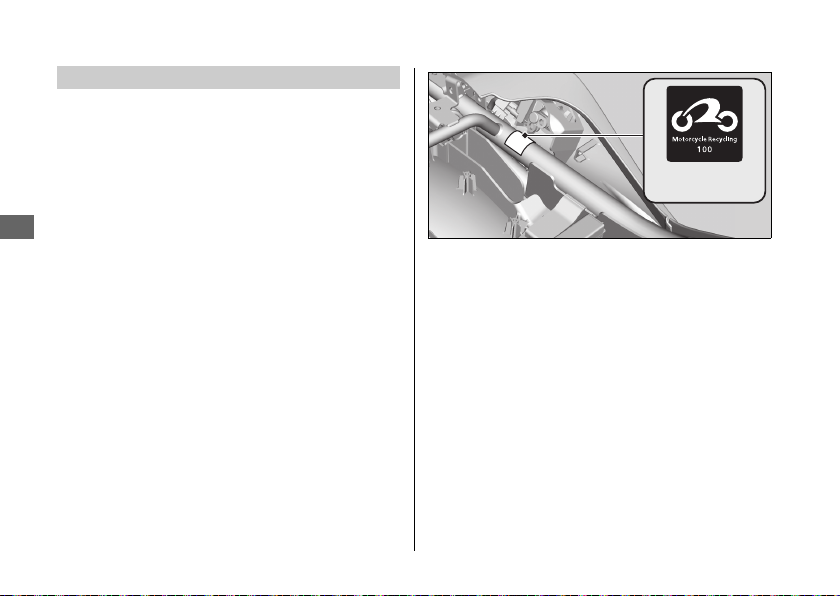

この車には、二輪車リサイクルマークが車体に貼 付されています。マークが車体に貼付されている 二輪車は、再資源化するためのリサイクル費用が メーカー希望小売価格に含まれていますので、二 輪車を廃棄する際は、再資源化に必要なリサイク ル料金はいただきません。 ただし、廃棄二輪車取扱店および指定引取場所ま での収集・運搬料金はお客様のご負担となりま す。収集・運搬料金については廃棄二輪車取扱店 にご相談ください。 二輪車リサイクルマークは、フロントシートを開 けると確認できます。2 P. 46
78
お車を廃棄する際、二輪車リサイクルマークが必 要です。マークは剥がさないでください。マーク の再発行や販売の取り扱いはありません。リサイ クルマーク対象車かどうか不明の場合は、（財）自 動車リサイクル促進センターおよび二輪車リサイ クルコールセンターにご確認ください。廃棄二輪 車のお取り扱いに関しては、廃棄二輪車取扱店ま たは二輪車リサイクルコールセンターまでお問い 合わせください。
（財）自動車リサイクル促進センター
http://www.jarc.or.jp/
二輪車リサイクルコールセンター
電話番号：03-3598-8075 受付時間：9:30〜17:00（土日祝日、年末年始等を除く）
e

フレームおよびエンジンナンバー

フレームナンバー打刻位置
エンジンナンバー打刻位置
フレームおよびエンジンナンバーは、部品を注文 するときや、車の登録に関する手続きに必要で す。また、フレームナンバーは、お車が盗難に あった場合に、車を捜す手がかりにもなります。 ナンバープレートの登録番号とともに別紙に記録 し、車と別に保管することを推奨します。
フレームおよびエンジンナンバー
79

触媒装置について

e
触媒装置について
この車は平成 19 年排出ガス規制適合車です。 この車には触媒装置が搭載され、排出ガスに含ま れる一酸化炭素（CO）、炭化水素（HC）、窒素酸化 物（NOx）の3つの有害物質の排出量を低減します。 他のマフラーをこの車に取り付けると、排出ガス 規制に適合しなくなる可能性があります。触媒装 置は高温になるので、枯れ草や紙など燃えやすい ものがあるところには駐停車しないでください。
走行上の注意
次のような取り扱いはしないでください。触媒温 度が異常に高くなり、損傷するおそれがありま す。
● 走行中にメインスイッチやエンジンストップス イッチを操作すること
● 空ぶかし直後にエンジンを止めること
80
触媒装置の損傷を防ぐために
触媒装置が損傷すると、排出ガス濃度を劣化させ るだけではなく、車本来の性能を発揮できなくな ります。損傷を防ぐために、次のことをお守りく ださい。
● 燃料は、必ず無鉛ガソリンを使用する
● 定められた点検整備を実施する
● エンジン不調を感じたときは、ただちに Honda
販売店で点検を受ける
f

スペック

????
■ 主要諸元
型式 EBL-NC47 全長 2,075mm 全幅 740mm 全高 1,145mm ホイールベース 1,410mm 最低地上高 140mm キャスター角 25°30 トレール長 102mm
車両重量
乗車定員 2名 最小回転半径 2.7m 排気量 399cm ボア × ストローク 67.0×56.6mm 圧縮比 11.0 燃料 無鉛レギュラーガソリン 燃料タンク容量 15ℓ
CBR400R192kg CBR400R〈ABS〉194kg
3
バッテリー容量
変速比
減速比
YTZ10S FTZ10S 1速 3.285 2速 2.105 3速 1.600 4速 1.300 5 速 1.150 6 速 1.043 機関から変速機 2.029 第1次 3.000
12V-8.6Ah(10HR)
81
スペック
f
■ サービスデータ
タイヤサイズ
タイヤタイプ ラジアル、チューブレス
指定タイヤ
タイヤ空気圧
最小残溝量
点火プラグ 標準 CPR8EA-9（NGK） プラグギャップ 0.80〜0.90mm アイドル回転数 1,200rpm
推奨 エンジンオイル
エンジンオイル 容量
エンジンオイル 交換時期
指定ブレーキ液 Honda 純正ブレーキフルード DOT4
前輪 120/70ZR17M/C58W 後輪 160/60ZR17M/C69W
DUNLOPD222F
前輪
METZELERROADTECZ8INTERACTE DUNLOPD222
後輪
METZELERROADTECZ8INTERACT 前輪 250kPa（2.50kgf/cm2） 後輪 290kPa（2.90kgf/cm2） 前輪 1.5mm 後輪 2.0mm
Honda 純正 ウルトラ G1 JASOＴ903 規格：MA SAE 規格：10W-30 API 分類：SL 級 オイル交換時 2.5 ℓ フィルター交換時 2.7 ℓ 全容量 3.2 ℓ 初回：1,000kmまたは 1ヶ月 以後：10,000kmまたは 1 年ごと
82
冷却水容量 全容量 1.4ℓ 指定 ラジエーター液 エアクリーナー 点検・交換時期 推奨ドライブ チェーンオイル ドライブチェーン の緩み（たるみ）
Honda 純正 ウルトララジエーター液
交換：40,000kmごと
Honda 純正チェーンオイル または相当品
35-45mm
■ バルブ（電球）
ヘッドライト 12V-55WX2 ブレーキ / テールライト 12V-21/5W フロントウィンカー 12V-21/5WX2 リアウィンカー 12V-21WX2 ポジションライト 12V-5W ライセンスプレートランプ 12V-5W
■ ヒューズ
メインヒューズ 30A その他の
ヒューズ
CBR400R 15A、7.5A CBR400R〈ABS〉 30A、15A、7.5A
索引
g
??
H
HISS 表示灯 ........................................................ 64
P
PGM-FI 警告灯 .............................................. 24, 66
S
SEL ボタン .......................................................... 14
SET ボタン ..........................................................14
U
U 字ロック ........................................................... 32
エ
エアクリーナー.................................................... 40
エンジン
エンジンオーバーヒート.................................. 65
エンジンオイル.......................................... 39, 50
エンジンオイルフィルキャップ....................... 51
エンジンオイルレベル点検窓 .......................... 50
エンジン始動.................................................... 28
エンジンストップスイッチ.................. 26, 28, 72
エンジンナンバー ............................................ 79
エンジンブレーキ .............................................. 6
エンジンがかからないとき............................ 28, 64
ア
アクセサリー........................................................ 10
安全運転のために .................................................. 3
安全なライディング............................................... 2
イ
イグニッションカットオフシステム.................... 73
ウ
運転するときの注意............................................... 5
オ
オーバーヒート.................................................... 65
お手入れ............................................................... 74
オドメーター ................................................. 16, 72
カ
改造...................................................................... 10
各部の名称 ........................................................... 12
ガソリン........................................................... 9, 30
カラーラベル ....................................................... 36
83
g
キ
ギアチェンジ ....................................................... 29
ク
クラッチ .............................................................. 57
クリップ .............................................................. 48
シ
シート
フロントシート.................................................46
リアシート........................................................45
触媒装置 ...............................................................80
書類入れ .........................................................32, 73
ケ
警告灯
ABS 警告灯................................................ 24, 67
PGM-FI 警告灯 .......................................... 24, 66
水温警告灯 ................................................. 24, 65
油圧警告灯 ................................................. 24, 66
携帯工具 .............................................................. 32
コ
交換部品 .............................................................. 36
サ
サスペンション
リアサスペンション......................................... 62
84
ス
水温警告灯......................................................24, 65
スイッチ
ウィンカースイッチ .........................................26
エンジンストップスイッチ...............................26
スタータースイッチ .........................................26
ハザードスイッチ .............................................26
パッシングライトスイッチ...............................26
ヘッドライト上下切換スイッチ .......................26
ホーンスイッチ.................................................26
メインスイッチ.................................................27
スピードメーター.................................................15
スペック ...............................................................81
スロットル............................................................60
g
セ
積載について........................................................ 11
洗車 ...................................................................... 74
ソ
その他装備 ........................................................... 31
タ
タイヤ .................................................................. 42
タコメーター........................................................ 15
チ
駐車 ........................................................................ 7
テ
点検
定期点検........................................................... 35
日常点検........................................................... 34
電装部品のトラブル............................................. 69
ト
時計 ...................................................................... 15
ドライブチェーン .......................................... 41, 56
トリップメーター ................................................ 16
ネ
燃料
使用燃料........................................................... 30
燃料計 .............................................................. 15
燃料残量........................................................... 15
燃料タンク容量................................................ 30
燃料補給........................................................... 30
ハ
廃棄...................................................................... 77
バッテリー ..................................................... 37, 49
ハンドルロック.................................................... 27
ヒ
ヒューズ......................................................... 38, 69
表示灯
HISS 表示灯 ..................................................... 25
ニュートラル表示灯......................................... 25
ハイビームパイロットランプ .......................... 25
方向指示器表示灯 ............................................ 25
85
g
フ
服装........................................................................ 3
ブリーザードレン ................................................ 42
ブレーキ
ブレーキ液 ................................................. 40, 54
ブレーキシステム .............................................. 5
ブレーキパッド................................................ 55
フレームナンバー ................................................ 79
ヘ
ヘルメット
ヘルメットホルダー......................................... 31
ヘルメットホルダーワイヤー .......................... 31
ホ
保管...................................................................... 77
メ
メーター .............................................................. 14
メインスイッチ.............................................. 27, 72
メインスイッチのキー......................................... 72
メンテナンス ....................................................... 33
86
ユ
油圧警告灯......................................................24, 66
リ
リサイクルマーク.................................................78
レ
冷却水.............................................................40, 52
レッドゾーン ........................................................15
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
