CBR1100XX v.w.x.

CATÁLOGO

Y.1

DE PEÇAS

MOTO HONDA DA AMAZÔNIA LTDA. – 2001

INSTRUÇÕES

ÍNDICE

GRUPO DO CHASSI

ÍNDICE DE NÚMERO DE PEÇAS

ÍNDICE DE NOME DE PEÇAS

GRUPO DO MOTOR

13.02.01

CBR1100XXV-SW

13.02.01

• Este Catálogo de Peças descreve todas as peças de reposição, bem como o tempo de mão-de-obra (T.M.O.) para o modelo

CBR1100XXV•

W•X•Y•1

• Este Catálogo de Peças foi elaborado com base nas últimas

informações disponíveis até 10 de novembro de 2000.

• Especifique sempre o Nº completo da peça quando fizer um pedido de peças.

• Verifique sempre o número, modelo, tipo, série, cor, marca, e o

tamanho que for necessário antes de encomendar as peças.

• Observe sempre que as ilustrações permitem localizar uma

determinada parte do chassi ou do motor, podendo diferenciar da sua forma original.

• Quando forem realizadas as modificações ou adições no Catálogo de Peças, as páginas a serem substituídas ou adicionadas serão emitidas no momento oportuno acompanhadas de uma página de instruções para atualização.

• Periodicamente serão emitidas Notícias de Peças para que seja atualizado temporariamente o Catálogo de Peças até que seja publicada a Atualização definitiva do Catálogo.

• Recomendamos ao Concessionário que mantenha seu Catálogo de Peças atualizado, observando com atenção a página de instruções para atualização.

Índice

• Instruções para o uso do Catálogo de Peças............................ 1

• Estrutura do Catálogo de Peças ................................................ 2

• Quando Utilizar as Peças........................................................... 4

• Abreviaturas utilizadas neste Catálogo de Peças...................... 4

• Como localizar o bloco de peças

e os números de série................................................................ 5

• Modelos, Códigos de Área e Números

de Série Aplicáveis..................................................................... 5

• Composição do Número de Identificação

do Veículo (VIN) América do Norte ............................................ 8

• Composição do Número de Identificação

do Veículo (VIN) 1996 ~ ............................................................. 9

• Etiqueta de Cor........................................................................... 10

• Tabela de Cores......................................................................... 11

• Aplicação de Mangueiras de Combustível, Aplicações Gerais,

Mangueira de Vinil...................................................................... 28

• Composição do Número de Identificação

das Mangueiras.......................................................................... 30

• Instruções para o uso do tempo padrão

de Mão-de-Obra T.M.O. .............................................................. 31

• Índice Ilustrado – Grupo do Motor ............................................. 34

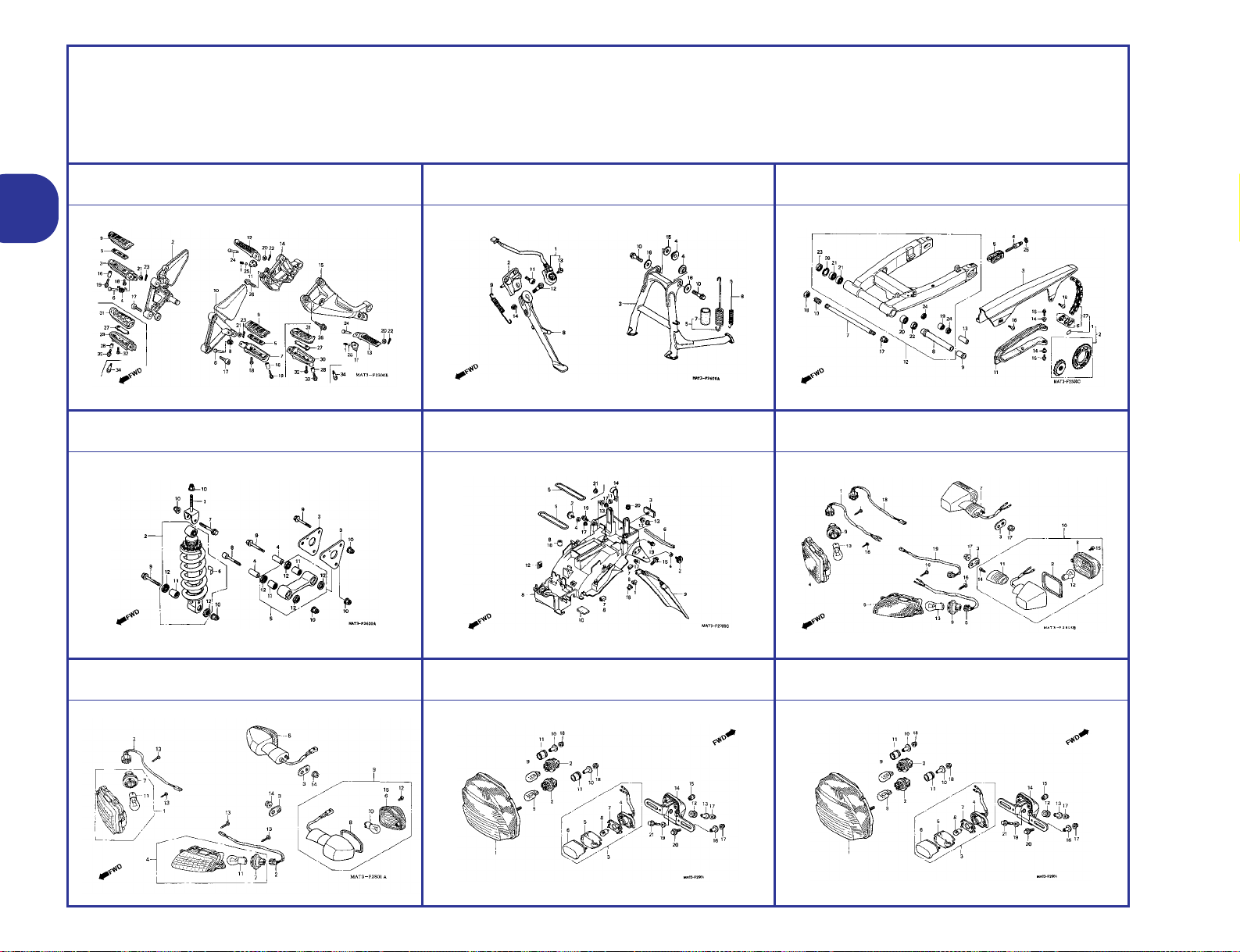

• Índice Ilustrado – Grupo do Chassi............................................ 37

• Índice do Número de Peças.......................................................249

• Índice de Nome de Peças..........................................................262

Instruções para o Uso do Catálogo de Peças



Referência com o Índice de Número de Peças



Referência com o Índice de Nome de Peças



Referência com o Índice Ilustrado

Estrutura do Catálogo de Peças

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR900

Nº

RRN RRP RRR RRS RRT RRV

1 13011-MT4-315 Jogo de Anéis, Pistão (RIKEN).......................................... 4 4 4 4 – –

13031-MT4-315 Jogo de Anéis, Pistão (0,50).............................................. (4) (4) (4) (4) – –

13051-MW0-305 Jogo de Anéis, Pistão (1,00).............................................. (4) (4) (4) (4) – –

– (4) – – – –

2 13101-MW0-000 Pistão ................................................................................. 4 – – – – –

13101-MW0-760 Pistão ................................................................................. 4 – – – – –

13101-MW0-790 Pistão ................................................................................. – 4 – – – –

–44–––

13101-MAE-000 Pistão ................................................................................. – – 4 4 – –

–––4––

M-14

Árvore de Manivelas

• Pistão

(CBR900RRN/RRS)

Jogo de Anéis, Pistão ..........................................*6,8

(Adicione 0,2 por Unidade)

• Pistão (Adicione 0,2 por Unidade)

Pino, Pistão...........................................................*6,7

Biela, Comp..........................................................*7,1

(Adicione 0,4 por Unidade)

Rolamento da Biela..............................................*5,8

(Adicione 0,3 por Unidade)

Árvore de Manivelas ............................................*7,9

Rolamento, Árvore de Manivelas.........................*7,2

(Um ou Todos)

Engrenagem, Distribuição.....................................2,2

Rolamento de Esferas, 28 x 41 x 21 ....................*6,0

Nº da Peça Nº do bloco Nº da Peça Nº do bloco Nº da Peça Nº do bloco Nº da Peça Nº do bloco

ÍNDICE DE NÚMERO DE PEÇAS

06000

06165-ZE2-000 M-3 061A1-ZE2-700 C-4 06550-ZB4-630 C-16 06710-ZB4-000 C-18 06710-ZB4-800 C-20 06810-ZB4-800 C-21

11000

11300-ZE2-700 M-3 11315-ZE2-700 M-3 11381-ZE2-000 C-4 11381-ZE2-000 M-3 11381-ZE2-800 M-3

12000

120A0-ZE2-811 M-2 120A0-ZE2-812 M-2 120A0-ZE2-813 M-2 120A0-ZE2-820 M-2

13013-ZE2-014 M-8 13101-ZE2-000 M-8 13101-ZE2-010 M-8 13101-ZE2-810 M-8 13101-ZE2-811 M-8 13102-ZE2-000 M-8 13102-ZE2-010 M-8 13102-ZE2-810 M-8 13102-ZE2-811 M-8 13103-ZE2-000 M-8 13103-ZE2-010 M-8 13103-ZE2-810 M-8 13103-ZE2-811 M-8 13104-ZE2-000 M-8 13104-ZE2-010 M-8 13104-ZE2-810 M-8 13104-ZE2-811 M-8 13111-ZE2-000 M-8 13200-ZE2-000 M-8 13200-ZE2-305 M-8 13310-ZE2-700 M-7 13310-ZE2-701 M-7

15520-ZB2-003 C-5.17 15520-ZB2-003 C-5.18 15520-ZB2-003 C-5.19 15520-ZB2-003 C-5.2 15520-ZB2-003 C-5.3 15520-ZB2-003 C-5.4 15520-ZB2-003 C-5.5 15520-ZB2-003 C-5.6 15520-ZB2-003 C-5.7 15520-ZB2-003 C-5.8 15520-ZB2-003 C-5.9 15520-ZE2-003 M-10 15620-ZE2-700 M-3 15721-ZB4-000 C-9

16000

16010-ZA0-931 M-13 16010-ZE2-811 M-13.1 16010-ZE2-812 M-13.1 16011-ZA0-931 M-13 16011-ZA0-931 M-13.1 16013-ZA0-931 M-13

16223-ZA0-700 M-13 16223-ZA0-700 M-13.1 16223-ZA0-800 M-13 16223-ZA0-800 M-13.1 16252-ZA1-000 C-8 16260-ZE2-700 M-13 16260-ZE2-720 M-13 16260-ZE2-721 M-13 16260-ZE2-722 M-13 16261-ZE2-700 M-13 16261-ZE2-701 M-13 16261-ZE2-702 M-13 16262-ZE2-710 M-13 16262-ZE2-711 M-13 16263-ZA0-000 M-13 16264-ZE2-700 M-13 16264-ZE2-701 M-13 16265-ZE2-721 M-13 16268-893-000 C-8 16268-ZE2-720 M-13 16268-ZE2-721 M-13 16269-ZA0-700 M-13 16269-ZA0-800 M-13

Descrição Nº do bloco Nº de Ref. Descrição Nº do bloco Nº de Ref. Descriç

ÍNDICE DE NOME DE PEÇAS

Acelerador Automático Comp................................. C-8 3

Acoplador Comp. (EMS).......................................... C-5 20

Acoplador Comp. (EMS).......................................... C-5.1 21

Acoplador Comp. (EMS).......................................... C-5.3 22

Acoplador Comp. (EMS).......................................... C-5.4 20

Acoplador Comp. (EMS).......................................... C-5.5 21

Acoplador Comp. (EMS).......................................... C-5.6 21

Acoplador Comp. (EMS).......................................... C-5.7 22

Acoplador Comp. (EMS).......................................... C-5.8 19

Afogador Comp ....................................................... M-13.1 7

Alavanca.................................................................. C-15 8

Alavanca Comp., Afogador..................................... M-13 25

Alavanca Comp., Afogador (STD)........................... M-13.1 16

Alavanca Comp., Solenóide Acelerador ................. C-8 5

Alavanca Direita....................................................... C-20 4

Alavanca Esquerda ................................................. C-20 5

Alavanca, Afogador................................................. M-13 18

Alavanca, Afogador................................................. M-13 20

Arruela de Pressão, 6 mm....................................... C-5.15 35

Arruela de Pressão, 6 mm....................................... C-5.16 40

Arruela de Pressão, 6 mm....................................... C-5.17 37

Arruela de Pressão, 6 mm....................................... C-5.18 36

Arruela de Pressão, 6 mm....................................... C-5.19 47

Arruela de Pressão, 6 mm....................................... C-5.2 54

Arruela de Pressão, 6 mm....................................... C-5.20 24

Arruela de Pressão, 6 mm....................................... C-5.21 24

Arruela de Pressão, 6 mm....................................... C-5.22 29

Arruela de Pressão, 6 mm....................................... C-5.23 23

Arruela de Pressão, 6 mm....................................... C-5.24 23

Arruela de Pressão, 6 mm....................................... C-5.25 19

Arruela de Pressão, 6 mm....................................... C-5.26 19

Arruela de Pressão, 6 mm....................................... C-5.27 30

Arruela de Pressão, 6 mm....................................... C-5.28 20

Arruela de Pressão, 6 mm....................................... C-5.3 53

Arruela de Pressão, 6 mm....................................... C-5.4 54

Arruela de Pressão, 6 mm....................................... C-5.5 57

Arruela de Pressão, 6 mm....................................... C-5.6 55

Arruela de Pressão, 6 mm....................................... C-5.7 53

Arruela de Pressão, 6 mm....................................... C-5.8 53

Arruela de Pressão, 6 mm....................................... C-5.9 46

Arruela do Tanque................................................... C-14 13

Arruela Lisa, 20 mm................................................. C-18 8

Bobina Bobina Bobina Bolsa d Borbole Borrach Botão d Botão d Botão d Botão d Botão d Botão d Botão d Botão d Botão d Botão d Botão d Botão d Botão d Botão d Botão d Botão d Botão d

13.02.01

Número do Bloco

Nome do Bloco

Item de Serviço Tempo de Mão-de-Obra (T.M.O.)

Número de Referência (Os Números descritos entre parênteses indicam que continua da página anterior)

Número da Peça

Descrição

Código de Cores HONDA

Conjuntos

• As peças cujas figuras estiverem delimitadas por linhas interrompidas são disponíveis em conjunto completo. (As peças componentes do conjunto, também são comercializadas individualmente)

Descrição de Cores

Observação

As observações que aparecem entre parênteses devem ser atentas.

Quantidade Utilizada na Motocicleta

• Quando aparecem entre parênteses indicam peças opcionais. Quando indicadas com a letra “N” deve-se utilizar a quantidade que for necessária.

Número de Série

Nota

Como Localizar o Bloco de Peças e os números de Série

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR900 Nº de série

Nº

RRN RRP RRR RRS RRT RRV

1 33101-MAE-601 Unidade Farol *NH-285* Cinza .......................................... – – 1 – – – .................. .............

C-1.2

Farol

(CBR900RRR Exceto CM/SI/RRS ~ RRV)

Unidade Farol........................................................0,5

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR900 Nº de série Nota

Nº

RRN RRP RRR RRS RRT RRV

1 33101-MAE-601 Unidade Farol *NH-285* Cinza .......................................... – – 1 – – – .................. .................. ......................

– – – 1 – – ~2351159 ......................

– – – 1 – – ~2351712 ......................

33101-MAE-612 Unidade Farol *NH-283* Cinza.......................................... – – 1 – – – .................. .................. ......................

(Precaução Durante a Instalação)........ .................. .................. ......................

– – – 1 – – ~2351309 ......................

– – – 1 – – ~2351434 ......................

– – – 1 – – ~2350300 ......................

– – – 1 – – ~0M300138 ......................

33101-MAE-671 Unidade Farol *NH-1* Preto............................................... – – 1 – – – .................. .................. ......................

– – – 1 – – .................. .................. ......................

– – – 1 – – ~SM300366 ......................

33101-MAE-691 Unidade Farol.................................................................... – – 1 – – – .................. .................. ......................

33101-MAE-602 Unidade Farol.................................................................... – – – 1 – – 2351160~ ......................

– – – 1 – – 2351713 ~ ......................

– – – – 1 1 .................. .................. ......................

Unidade Farol........................................................0,5

• Lâmpada, Lanterna

Lâmpada ...............................................................0,1

• Lâmpada, Farol .....................................................0,1

cc dd kk ll mm

gghhii jj

13.02.01

* “Esq” e “Dir” na descricão de uma peça significa o lado Esquerdo e o lado Direito

considerando-se que esteje sobre o assento da motocicleta.

• No Catálogo de peças utilizam-se as seguintes abreviaturas:

Conj................................. Conjunto

Comp. ............................. Completo

Dir.................................... Direito

Esq.................................. Esquerdo

STD ................................. Standard

MM.................................. Milímetro

G ..................................... Grama

D (22D)............................ Dente (22 dentes)

A...................................... Ampére

V...................................... Volt

W..................................... Watt

C.A.................................. Corrente Alternada

C.C.................................. Corrente Contínua

ADM................................ Admissão

ESC................................. Escape

DIANT.............................. Dianteira

TRAS............................... Traseira

SEX.................................. Sextavado

LAT.................................. Lateral

TRANS............................. Transmissão

SEX.................................. Sextavado

PRIM................................ Primário

SEC................................. Secundário

MPH ................................ Milhas por Hora

KPH................................. Quilômetro por Hora

L.E.D. .............................. Diodo Emissor de Luz

C.D.I................................ Unidade Descarga Capacitiva

Quando Utilizar as Peças

Verifique a utilização

do número de série

O número de Série foi utilizado desde o modelo inicial

Quando a numeração de Chassi aparece do lado esquerdo da coluna significa que a utilização das peças se aplica a partir deste número de chassi (2351160)

Quando a numeração de Chassi aparece do lado direito da coluna significa que a utilização da peça se aplica até este número de chassi (2351159)

Abreviaturas Utilizadas neste Catálogo de Peças

Direito se

abrevia

como DIR

Esquerdo se

abrevia como

ESQ

Ref.

Qtd.

Nº da peça Descrição CBR900 Nº de série

Nº

RRN RRP RRR RRS RRT RRV

1 33101-MAE-601 Unidade Farol *NH-285* Cinza.......................................... – – 1 – – – .................. ..................

– – – 1 – – ~2351159 – – – 1 – – ~2351712

33101-MAE-612 Unidade Farol *NH-283* Cinza .......................................... – – 1 – – – .................. ..................

(Precaução Durante a Instalação)........ .................. ..................

– – – 1 – – ~2351309

– – – 1 – – ~2351434 – – – 1 – – ~2350300 – – – 1 – – ~0M300138

33101-MAE-671 Unidade Farol *NH-1* Preto ............................................... – – 1 – – – .................. ..................

– – – 1 – – .................. ..................

– – – 1 – – ~SM300366

33101-MAE-691 Unidade Farol .................................................................... – – 1 – – – .................. ..................

33101-MAE-602 Unidade Farol .................................................................... – – – 1 – – 2351160~

– – – 1 – – 2351713~

– – – – 1 1 .................. ..................

13.02.01

O Modelo, Código de Área, Tipo e os Números de Identificações podem ser identificados conforme tabela abaixo:

Código Nº de Nº de Nº de

Modelo de Tipo identificação identificação identificação

Área do motor do Chassi do Carburador

SC35E- JH2SC35C*

AR Austria 5000001 ~ VM000001 ~ VPS2B

5000235 VM002148

SC35E- JH2SC332*

CM Canadá 2000001 ~ VM000001 ~ VPS2A

2017590 VM000300

SC35E- JH2SC35A*

Inglaterra 2000001 ~ VM00000A ~

VPS0A

2018614 VM009514

Mercado

SC35E- JH2SC35A*

ED 2000001 ~ VM000001 ~

Europeu

2018387 VM009287

SC35E- JH2SC35B*

F França 2000001 ~ VM000001 ~ VPS0C

CBR1100XXv

2018641 VM001569

SC35E- JH2SC35D*

G Alemanha 2000001 ~ VM200001 ~ VPS2D

2017530 VM002226

Norte

SC35E- JH2SC35A*

ND 2000001 ~ VM200001 ~ VPS2E

Europa

2017904 VM008894

SC35E- JH2SC35F*

SW Suíça 2000001 ~ VM200001 ~ VPS2C

2013938 VM000504

SC35E- JH2SC35F*

U Australia 2000001 ~ VM200001 ~ VPS0A

2018634 VM000451

SC35E- JH2SC35F*

2G Alemanha 2000001 ~ VM200001 ~ VPS2F

2017888 VM001144

Como Localizar o Bloco de Peças e os números de Série

Modelo, Código de Área e Números de Série Aplicáveis

13.02.01

O Modelo, Código de Área, Tipo e os Números de Identificações podem ser identificados conforme tabela abaixo:

Código Nº de Nº de Nº de

Modelo de Tipo identificação identificação identificação

Área do motor do Chassi

Carcaça Aceleração

SC35E- JH2SC353*

2200046 ~ WM900001 ~

BR Brasil

2202632 WM900007 ~

GQ40A

SC35E- JH2SC353*

2202982 ~ XM900001 ~

CM Canadá

SC35E- JH2SC352*

GQ40D A

3100001 ~ XM200001 ~

E Inglaterra

SC35E- JH2SC35A*

3100001 ~ XM200001 ~

Mercado SC35E- JH2SC35A*

CBR1100XXx

Europeu 3100001 ~ XM200001 ~

F França

SC35E- JH2SC35C*

GQ40A

3100001 ~ XM200001 ~

SD Suécia

SC35E- JH2SC35A*

3100001 ~ XM200001 ~

SW Suíça

SC35E- JH2SC35G*

GQ40C A

3100001 ~ XM200001 ~

U Austrália

SC35E- JH2SC35U*

GQ40C A

3100001 ~ XM200001 ~

2G Alemanha

SC35E- JH2SC35G*

GQ40C A

5200001 ~ XM200001 ~

Código Nº de Nº de Nº de

Modelo de Tipo identificação identificação identificação

Área do motor do Chassi do Carburador

AR Austria

SC35E- JH2SC35F*

VPS2G A

3000001 ~ WM100001 ~

SC33E JH2SC353*

2100001 ~ WM800001 ~

BR Brasil

2105147 ~ WM800230 ~

VPS0E

SC35E- JH2SC333*

2106805 ~ XM800001 ~

2108315 WM800097

CM Canadá

SC35E- JH2SC352*

VPS2A A

3000001 ~ WM100001 ~

E Inglaterra

SC35E- JH2SC35A*

3000001 ~ WM100001 ~

VPS0D

Mercado SC35E- JH2SC35A*

CBR1100XXw

Europeu 3000001 ~ WM100001 ~

F França

SC35E- JH2SC35C*

VPS0C A

3000001 ~ WM100001 ~

Norte SC35E- JH2SC35A*

VPS2E A

Europa 3000001 ~ WM100001 ~

SD Suécia

SC35E- JH2SC35C*

VPS2D B

3000001 ~ WM100001 ~

SW Suíça

SC35E- JH2SC35E*

VPS2C A

3000001 ~ WM100001 ~

U Austrália

SC35E- JH2SC35U*

VPS2D A

3300001 ~ WM100001 ~

2G Alemanha

SC35E- JH2SC35D*

VPS2F A

2100001 ~ WM100001 ~

Como Localizar o Bloco de Peças e os números de Série

13.02.01

* Para identificação do número do carburador, somente a parte sublinhada deverá ser usada

para registro.

VP8CC

A KC

Tabela de Seleção para Identificar as chaves

*: 0, 1, 2, 3, 4, 5, 6, 7, 8 ou 9

Tipo Numero da Chave

1 A**, B** 2 C**, D**

Código Nº de Nº de Nº de

Modelo de Tipo identificação identificação identificação

Área do motor do Chassi do Carburador

BR Brasil

SC35E- JH2SC359*

GQ40E

3400001 ~ 1M400001 ~

CM Canadá

SC35E- JH2SC352*

GQ40H A

3400001 ~ 1M400001 ~

E Inglaterra

SC35E- JH2SC35A*

3400001 ~ 1M400001 ~

GQ40E

CBR1100XXY

Mercado SC35E- JH2SC35A*

Europeu 3400001 ~ 1M400001 ~

F França

SC35E- JH2SC35C*

3400001 ~ 1M400001 ~

U Austrália

SC35E- JH2SC35U*

GQ40H A

3400001 ~ 1M400001 ~

Código Nº de Nº de Nº de

Modelo de Tipo identificação identificação identificação

Área do motor do Chassi do Carburador

BR Brasil

SC35E- JH2SC353*

GQ40A

3300001 ~ YM300001 ~

CM Canadá

SC35E- JH2SC352*

GQ40D A

3300001 ~ YM300001 ~

E Inglaterra

SC35E- JH2SC35A*

GQ40A A

3300001 ~ YM300001 ~

Mercado SC35E- JH2SC35A*

Europeu 3300001 ~ YM300001 ~

F França

SC35E- JH2SC35C*

CBR1100XXY

3300001 ~ YM300001 ~

SD Suécia

SC35E- JH2SC35A*

GQ40C

3300001 ~ YM300001 ~

SW Suíça

SC35E- JH2SC35G*

3300001 ~ YM300001 ~

U Austrália

SC35E- JH2SC35U*

GQ40D A

3300001 ~ YM300001 ~

2G Alemanha

SC35E- JH2SC35G*

GQ40C A

5300001 ~ YM300001 ~

13.02.01

Exemplo: J H 2 P E 0 4 A * B M 2 0 0 0 0 1

Composição do número de identificação do Veículo (VIN) América do Norte ~

Número Seqüêncial de Produção

Código de Fábrica

A .... Ohio U.S.A

B .... Alost Bélgica

C .... Saitama Japão

D .... Guadalajara México

E .... Montesa Espanha

F .... Atessa Itália

K .... Kumamoto Japão

M .... Hamamatsu Japão

R .... Manaus Brasil

S .... Susuka Japão

T .... Tochigi Japão

4 .... Sul da Carolina U.S.A

Modelo do Ano

Exemplo: K....1989 L....1990 M....1991 N....1992 X....1999 (Exceto I.O Q.U) Y....2000 1....2001

2....2002 3....2003 4....2004 5....2005 6....2006 7....2007 8....2008 9....2009

Versão

Dígito de Controle

Versão

Especificação

Código de Descrição do Veículo

Exemplo: PE04....XR600R RC30....VFR750R

Marca e Tipo de Veículo

JH2...... HONDA Motocicleta Fabricada no Japão

1HF...... HONDA Motocicleta Fabricada nos Estados Unidos da América

YC1...... HONDA Motocicleta Fabricada na Bélgica

9C2...... HONDA Motocicleta Fabricada no Brasil

3H1...... HONDA Motocicleta Fabricada no México

VTM ..... HONDA Motocicleta Fabricada na Espanha

ZDC..... HONDA Motocicleta Fabricada na Itália

JH3...... HONDA Motocicleta Fabricada no Japão

478 ...... HONDA Motocicleta Fabricada nos Estados Unidos da América

13.02.01

Exemplo: J H 2 P E 0 4 A * K M 200001

Composição do número de identificação do Veículo (VIN) 1996 ~

Número Seqüêncial de Produção

Código de Fábrica

A .... Ohio U.S.A

B .... Alost Bélgica

C .... Saitama Japão

D .... Guadalajara México

E .... Montesa Espanha

F .... Atessa Itália

K .... Kumamoto Japão

M .... Hamamatsu Japão

R .... Manaus Brasil

S .... Susuka Japão

T .... Tochigi Japão

4 .... Sul da Carolina U.S.A

Modelo do Ano

Exemplo: K....1989 L....1990 M....1991 N....1992 X....1999 (Exceto I.O Q.U) Y....2000 1....2001

2....2002 3....2003 4....2004 5....2005 6....2006 7....2007 8....2008 9....2009

Versão

Dígito de Controle

Versão

Especificação

Código de Descrição do Veículo

Exemplo: PE04....XR600R RC30....VFR750R

Marca e Tipo de Veículo

JH2...... HONDA Motocicleta Fabricada no Japão

1HF...... HONDA Motocicleta Fabricada nos Estados Unidos da América

YC1...... HONDA Motocicleta Fabricada na Bélgica

9C2...... HONDA Motocicleta Fabricada no Brasil

3H1...... HONDA Motocicleta Fabricada no México

VTM ..... HONDA Motocicleta Fabricada na Espanha

ZDC..... HONDA Motocicleta Fabricada na Itália

JH3...... HONDA Motocicleta Fabricada no Japão

478 ...... HONDA Motocicleta Fabricada nos Estados Unidos da América

13.02.01

• Ao solicitar as peças comprove o nome do modelo, a cor principal e o código, observando a etiqueta de cor do veículo.

• Ao pedir uma peça de cor utilize o gráfico de cores e as instruções sobre o catálogo de peças.

Modelo CBR1100XXv

Preto Mute Magenta Titánico

Cor Principal Metálico

Muthos Candy

Metálico Número de aplicação

Nº d

Nº

NH-359M R-228C YR-183M

identific

Código de Cor Número de Número de

do Bl

NH359 R228 YR183 aplicação aplicação

Nome das Peças Coloridas Nº Peça Básico inicial final

1 Chassi Comp. 50100-MAT-000 ZB ZB ZB C-3 2 Capa, Verificação 64365-MAT-000 ZA ZA ZA C-3 3 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA C-3 4 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA C-3 5 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA C-3 6 Capa, Espelho Retrovisor Esquerdo 88125-MAT-000 ZB ZE ZD C-3 7 Tampa, Carenagem Superior Esquerda 64596-MAT-000 ZB ZB ZB C-3 8 Capa, Espelho Retrovisor Direito 88115-MAT-000 ZB ZE ZD C-3

Etiqueta de Cor

CBR1100XXV

COR NH-359M CODE NH359

13.02.01

• Ao solicitar as peças coloridas consulte a tabela abaixo, verifique a cor principal da motocicleta e utilize o número de peça básico acionando o código de cor relativo.

CBR1100XX (CBR1100XXv

Modelo CBR1100XXv

Preto Mute Magenta Titanio

Cor Principal Metálico

Muthos Candy

Metálico Número de aplicação

Nº de Nº

Nº

NH-359M R-228C YR-183M

identificação de

Código de Cor Número de Número de

do Bloco ref.

NH359 R228 YR183 aplicação aplicação

Nome das Peças Coloridas Nº Peça Básico inicial final

1 Chassi Comp. 50100-MAT-000 ZB ZB ZB C-32 11 2 Tampa Verificação 64365-MAT-000 ZA ZA ZA C-35 13 3 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA C-32 26 4 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA C-35 34 5 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA C-37 26 6 Capa, Espelho Retrovisor 88125-MAT-000 ZB ZE ZD C-36 14 7 Tampa, Carenagem Superior Esquerda 64596-MAT-000 ZB ZB ZB C-35 16 8 Capa, Espelho Retrovisor Direito 88115-MAT-000 ZB ZE ZD C-36 10

9 Tampa, Carenagem Superior Direita 64591-MAT-000 ZB ZB ZB C-35 15 10 Carenagem, Inferior Esquerda 64470-MAT-000 ZE ZG ZF C-37 12 11 Carenagem , Inferior Esquerda 64470-MAT-670 ZA ZA ZA C-37 12 12 Carenagem, Inferior Direita 64460-MAT-000 ZE ZG ZF C-37 11 13 Carenagem, Inferior Direita 64460-MAT-670 ZA ZA ZA C-37 11 14 Rabeta 77250-MAT-000 ZE ZG ZF C-19 6 15 Rabeta 77250-MAT-670 ZA ZA ZA C-19 6 16 Carenagem, Superior 64230-MAT-000 ZE ZG ZF C-35 10 17 Carenagem, Interna 64510-MAT-000 ZG ZJ ZH C-37 13 18 Carenagem, Interna 64510-MAT-670 ZA – – C-37 14 19 Pára-Lama Dianteiro 61100-MAT-000 ZD ZG ZF C-9 1 20 Etiqueta, Cor 87565-MAT-610 ZA ZB ZC C-38 9 21 Etiqueta, Combustível 87586-MB6-870 ZH ZH ZH C-38 10 22 Etiqueta, Combustível 87586-MR6-670 ZD ZD ZD C-38 10 23 Faixa A, Rabeta 77219-MAT-300 ZA ZA ZA C-39-1 6 24 Faixa A, Rabeta 77219-MAT-300 ZA ZB ZC C-39 6 25 Emblema B, Assento 77218-MAT-300 ZA ZB ZC C-39 5

Tabela de Cores

13.02.01

CBR1100XX (CBR1100XXv)

Modelo CBR1100XXv

Preto Mute Magenta Titanio

Cor Principal Metálico

Muthos Candy

Metálico Número de aplicação

Nº de Nº

Nº

NH-359M R-228C YR-183M

identificação de

Código de Cor Número de Número de

do Bloco ref.

NH359 R228 YR183 aplicação aplicação

Nome das Peças Coloridas Nº Peça Básico inicial final

26 Emblema B, Rabeta 77218-MAT-670 ZA ZA ZA C-39-1 5 27 Emblema Esquerdo, Tanque Combustível 17526-MAT-300 ZA ZB ZC C-39 2 28 Emblema Esquerdo, Tanque Combustível 17526-MAT-300 ZA – – C-39-1 2 29 Emblema Inferior, Carenagem 64419-MAT-300 ZA ZB ZC C-39 4 30 Emblema Inferior, Carenagem 64419-MAT-670 ZA ZA ZA C-39-1 4 31 Emblema Direito, Tanque Combustível 17521-MAT-300 ZA ZB ZC C-39 1 32 Emblema Direito, Tanque Combustível 17521-MAT-300 ZA – – C-39-1 1 33 Emblema Superior Carenagem 64219-MAT-300 ZA ZB ZC C-39 3 34 Emblema Superior Carenagem 64219-MAT-300 ZA – – C-39-1 3 35 Espelho Retrovisor Esquerdo 88120-MAT-000 ZB ZE ZD C-36 27 36 Espelho Retrovisor, Direito 88110-MAT-000 ZB ZE ZD C-36 26 37 Painel Interno, Esquerdo 64320-MAT-000 ZB ZB ZB C-35 12 38 Painel Interno, Direito 64310-MAT-000 ZB ZB ZB C-35 11 39 Alça, Traseira 77310-MAT-000 ZB ZE ZD C-19 7 40 Tanque, Combustível 17520-MAT-000 ZE ZG ZF C-17 11 41 Tanque, Combustível 17520-MAT-630 ZA ZB ZC C-17 11

13.02.01

CBR1100XX (CBR1100XXw) AR, CM, E, ED, F, ND, SD, SW, U, 2G

Modelo CBR1100XXw

Preto Mute Vermelho Titanio

Cor Principal Metálico

Glória Candy

Metálico Número de aplicação

Nº de Nº

Nº

NH-359M R-101-U YR-183M

identificação de

Código de Cor Número de Número de

do Bloco ref.

NH359B R101 YR183 aplicação aplicação

Nome das Peças Coloridas Nº Peça Básico inicial final

1 Chassi Comp. 50100-MAT-000 ZB ZB ZB C-32 11 2 Tampa Verificação 64365-MAT-000 ZA ZA ZA C-35 13 3 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA C-32 26 4 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA C-35 34 5 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA C-37 26 6 Capa Retrovisor , Esquerdo 88125-MAT-000 ZB ZF ZD C-36 14 7 Tampa, Carenagem Superior Esquerda 64596-MAT-000 ZB ZB ZB C-35 16 8 Capa, Espelho Retrovisor Direito 88115-MAT-000 ZB ZF ZD C-36 10

9 Tampa, Carenagem Superior Direita 64591-MAT-000 ZB ZB ZB C-35 15 10 Carenagem, Inferior Esquerda 64470-MAT-860 ZC ZB ZA C-37 12 11 Carenagem, Inferior Direita 64460-MAT-860 ZC ZB ZA C-37 11 12 Rabeta 77250-MAT-860 ZA ZC ZB C-19 6 13 Carenagem, Superior 64230-MAT-860 ZA ZC ZB C-35 10 14 Carenagem, Interna 64510-MAT-000 ZG ZK ZH C-37 13 15 Carenagem, Interna 64510-MAT-670 ZA ZC ZD C-37 14 16 Pára-Lama Dianteiro 61100-MAT-000 ZD ZH ZF C-9 1 17 Etiqueta, Cor 87565-MAT-860 ZD ZC ZB C-38 9 18 Etiqueta, Combustível 87586-MB6-870 ZH ZH ZH C-38 10 19 Etiqueta, Combustível 87586-MR6-670 ZD ZD ZD C-38 10 20 Faixa A, Rabeta 77219-MAT-860 ZA ZC ZB C-39 6

CBR1100XX (CBR1100XXw) AR, CM, E, ED, F, ND, SD, SW, U, 2G

Modelo CBR1100XXw

Preto Mute Vermelho Titanio

Cor Principal Metálico

Glória Candy

Metálico Número de aplicação

Nº de Nº

Nº

NH-359M R-101-U YR-183M

identificação de

Código de Cor Número de Número de

do Bloco ref.

NH359B R101 YR183 aplicação aplicação

Nome das Peças Coloridas Nº Peça Básico inicial final

21 Emblema B, Assento 77218-MAT-860 ZA ZC ZB C-39 5 22 Faixa Esquerda, Tanque Combustível 17526-MAT-860 ZA ZC ZB C-39 2 23 Faixa, Carenagem Inferior 64419-MAT-860 ZC ZB ZA C-39 4 24 Faixa Direita, Tanque Combustível 17521-MAT-860 ZA ZC ZB C-39 1 25 Faixa, Carenagem Superior 64219-MAT-860 ZA ZC ZB C-39 3 26 Espelho Retrovisor Esquerdo 88120-MAT-000 ZB ZF ZD C-36 27 27 Espelho Retrovisor, Direito 88110-MAT-000 ZB ZF ZD C-36 26 28 Painel Interno, Esquerdo 64320-MAT-000 ZB ZB ZB C-35 12 29 Painel Interno, Direito 64310-MAT-000 ZB ZB ZB C-35 11 30 Alça Traseira 77310-MAT-000 ZB ZF ZD C-19 7 31 Tanque Combustível, Comp. 17520-MAT-840 ZA ZC ZB C-17 11 32 Tanque Combustível, Comp. 17520-MAT-860 ZA ZC ZB C-17 11

13.02.01

CBR1100XX (CBR1100XXw) BR

Modelo CBR1100XXw

Preto Vermelho-U Mute Mutos Aplicação no modelo

Nº

Cor Metálico Candy

Nº de N

Modelo de Modelo de

identificação de

NH359 R228

aplicação aplicação

do Bloco ref.

Nome das Peças Coloridas Nº Peça Básico inicial final

1 Chassi Comp. 50100-MAT-900 ZA ZA C-32 11 2 Tampa, Verificação 64365-MAT-000 ZA ZA C-35 13 3 Presilha, Fixação Painel 91549-MW0-790 ZA ZA C-32 26 4 Presilha, Fixação Painel 91549-MW0-790 ZA ZA C-35 34 5 Presilha, Fixação Painel 91549-MW0-790 ZA ZA C-37 26 6 Capa, Espelho Retrovisor Esquerdo 88125-MAT-000 ZB ZE C-36 14 7 Tampa, Carenagem Superior Esquerda 64596-MAT-000 ZB ZB C-35 16 8 Capa, Espelho Retrovisor Direito 88115-MAT-000 ZB ZE C-36 10

9 Tampa, Carenagem Superior Direita 64591-MAT-000 ZB ZB C-35 15 10 Carenagem, Inferior Esquerda 64470-MAT-000 ZE ZG C-37 12 11 Carenagem, Inferior Direita 64460-MAT-000 ZE ZG C-37 11 12 Rabeta 77250-MAT-000 ZE ZG C-19 6 13 Carenagem Superior 64230-MAT-000 ZE ZG C-35 10 14 Carenagem, Interna 64510-MAT-000 ZG ZJ C-37 13 15 Pára-Lama Dianteiro 61100-MAT-000 ZD ZG C-9 1 16 Faixa A, Rabeta 77219-MAT-300 ZA ZA C-39 6 17 Faixa A, Rabeta 77219-MAT-300 – ZB C-39 6 18 Emblema B, Assento 77218-MAT-300 ZA ZB C-39 5 19 Emblema Esquerdo, Tanque Combustível 17526-MAT-300 ZA ZB C-39 2 20 Emblema Inferior, Carenagem 64419-MAT-300 ZA ZB C-39 4 21 Emblema Direito, Tanque Combustível 17521-MAT-300 ZA ZB C-39 1 22 Emblema Superior, Carenagem 64219-MAT-300 ZA ZB C-39 3 23 Espelho Retrovisor, Esquerdo 88120-MAT-000 ZB ZE C-36 27 24 Espelho Retrovisor, Direito 88110-MAT-000 ZB ZE C-36 26 25 Painel Interno, Esquerdo 64320-MAT-000 ZB ZB C-35 12 26 Painel Interno, Direito 64310-MAT-000 ZB ZB C-35 11 27 Alça Traseira 77310-MAT-000 ZB ZE C-19 7 28 Tanque, Combustível 17520-MAT-000 ZE ZG C-17 11

13.02.01

CBR1100XX (CBR1100XXx) CM, E, ED, F, SD, SW, U, 2G

Modelo CBR1100XXX

Preto Prisma Azul Phoenix Vermelho-U

Cor Principal Metálico Candy Glória Candy Número de aplicação

Nº de Nº

Nº

NH-418P PB-284C R-101C-U

identificação de

Código de Cor Número de Número de

do Bloco ref.

NH418 PB284 R101 aplicação aplicação

Nome das Peças Coloridas Nº Peça Básico inicial final

1 Chassi Comp. 50100-MAT-D00 ZA ZA ZA C-32-1 10 2 Tampa, Verificação 64365-MAT-000 ZA ZA ZA C-35 13 3 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA C-35 34 4 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA C-37 26 5 Capa, Espelho Retrovisor Esquerdo 88125-MAT-000 ZG ZL ZF C-36 14 6 Tampa, Carenagem Superior Esquerda 64596-MAT-D00 ZA ZA ZA C-35 16 7 Capa, Espelho Retrovisor Direito 88115-MAT-000 ZG ZL ZF C-36 10 8 Tampa, Carenagem Superior Direita 64591-MAT-D00 ZA ZA ZA C-35 15

9 Carenagem, Inferior Esquerda 64470-MAT-D00 ZB ZC ZA C-37 12 10 Carenagem, Inferior Direita 64460-MAT-D00 ZB ZC ZA C-37 11 11 Rabeta 77250-MAT-D00 ZC ZD ZB C-19 6 12 Carenagem Superior 64230-MAT-D00 ZA ZE ZF C-35 10 13 Carenagem, Interna 64510-MAT-D00 ZA ZE ZF C-37 13 14 Pára-Lama Dianteiro 61200-MAT-D00 ZA ZC ZB C-9 1 15 Protetor, Esquerdo Pára-Brisa 64226-MAT-D00 ZA ZA ZA C-35 41 16 Protetor, Direito Pára-Brisa 64216-MAT-D00 ZA ZA ZA C-35 39 17 Etiqueta, Cor 87565-MAT-D00 ZB ZC ZD C-38 9 18 Etiqueta, Combustível 87586-MB6-870 ZH ZH ZH C-38 10 19 Etiqueta, Combustível 87586-MR6-670 ZD ZD ZD C-38 10 20 Faixa A, Rabeta 77219-MAT-D00 ZB ZC ZA C-39-2 7 21 Emblema B, Assento 77218-MAT-D00 ZB ZC ZA C-39-2 6 22 Emblema, CBS 61105-MAT-D00 ZA ZC ZB C-39-2 3 23 Faixa Esquerda, Tanque Combustível 17526-MAT-F00 ZA ZB – C-39-2 2 24 Faixa Esquerda, Tanque Combustível 17526-MAT-860 ZC ZC ZC C-39-2 2 25 Faixa, Carenagem Inferior 64419-MAT-D00 ZA ZB – C-39-2 5

CBR1100XX (CBR1100XXx) CM, E, ED, F, SD, SW, U, 2G

Modelo CBR1100XXX

Preto Prisma Azul Phoenix Vermelho-U

Cor Principal Metálico Candy Glória Candy Número de aplicação

Nº de Nº

Nº

NH-418P PB-284C R-101C-U

identificação de

Código de Cor Número de Número de

do Bloco ref.

NH418 PB284 R101 aplicação aplicação

Nome das Peças Coloridas Nº Peça Básico inicial final

26 Faixa, Carenagem Inferior 64419-MAT-860 – – ZB C-39-2 5 27 Faixa Direita, Tanque Combustível 17521-MAT-F00 ZA ZB – C-39-2 1 28 Faixa Direita, Tanque Combustível 17521-MAT-860 – – ZC C-39-2 1 29 Espelho Retrovisor Esquerdo 88120-MAT-D01 ZB ZC ZD C-36 27 30 Espelho Retrovisor, Direito 88110-MAT-D01 ZB ZC ZD C-36 26 31 Painel Interno, Esquerdo 64320-MAT-000 ZB ZB ZB C-35 12 32 Painel Interno, Direito 64310-MAT-000 ZB ZB ZB C-35 11 33 Alça Traseira 77310-MAT-000 ZL ZQ ZF C-19 7 34 Faixa, Pára-Brisa 64205-MAT-D00 ZA ZA – C-39-2 4 35 Faixa, Pára-Brisa 64205-MAT-D00 – ZB – C-39-2 4 36 Faixa, Pára-Brisa 64205-MAT-D00 – – ZA C-39-2 4 37 Tanque, Combustível 17520-MAT-D00 ZC ZD ZB C-17-1 14 38 Tanque, Combustível 17520-MAT-G20 ZB ZC ZA C-17-1 14 39 Pára-Brisa 64250-MAT-D00 ZA ZB ZA C-35 8

13.02.01

CBR1100XX (CBR1100XXx) BR

Modelo CBR1100XXX

Preto Prisma

Vermelho-U

Glória Aplicação no modelo

Nº

Cor

Perolizado

Candy

Nº de N

Modelo de Modelo de

identificação de

NH-418P R-101C-U aplicação aplicação

do Bloco ref.

Nome das Peças Coloridas Nº Peça Básico inicial final

1 Chassi Comp. 50100-MAT-B00 ZA ZA C-32-1 10 2 Tampa, Verificação 64365-MAT-000 ZA ZA C-35 13 3 Presilha, Fixação Painel 91549-MW0-790 ZA ZA C-35 34 4 Presilha, Fixação Painel 91549-MW0-790 ZA ZA C-37 26 5 Capa, Espelho Retrovisor Esquerdo 88125-MAT-000 ZG ZF C-36 14 6 Tampa, Carenagem Superior Esquerda 64596-MAT-D00 ZA ZA C-35 16 7 Capa, Espelho Retrovisor Direito 88115-MAT-000 ZG ZF C-36 10 8 Tampa, Carenagem Superior Direita 64591-MAT-D00 ZA ZA C-35 15

9 Carenagem, Inferior Esquerda 64470-MAT-D00 ZB ZA C-37 12 10 Carenagem, Inferior Direita 64460-MAT-000 ZB ZA C-37 11 11 Rabeta 77250-MAT-D00 ZC ZB C-19 6 12 Carenagem, Superior 64230-MAT-D00 ZA ZF C-35 10 13 Carenagem, Interna 64510-MAT-D00 ZA ZF C-37 13 14 Pára-Lama Dianteiro 61200-MAT-D00 ZA ZB C-9 1 15 Protetor, Esquerdo Pára-Brisa 64226-MAT-D00 ZA ZA C-35 41 16 Protetor, Direito Pára-Brisa 64216-MAT-D00 ZA ZA C-35 39 17 Faixa A, Rabeta 77219-MAT-D00 ZB ZA C-39-2 7 18 Emblema B, Assento 77218-MAT-D00 ZB ZA C-39-2 6 19 Emblema, CBS 61105-MAT-D00 ZA ZB C-39-2 3 20 Emblema Esquerda, Tanque Combustível 17526-MAT-F00 ZA – C-39-2 2 21 Emblema Esquerda, Tanque Combustível 17526-MAT-860 ZC ZC C-39-2 2 22 Faixa, Carenagem Inferior 64419-MAT-D00 ZA – C-39-2 5 23 Faixa, Carenagem Inferior 64419-MAT-860 – ZB C-39-2 5 24 Emblema Direita, Tanque Combustível 17521-MAT-F00 ZA – C-39-2 1 25 Emblema Direita, Tanque Combustível 17521-MAT-860 ZC ZC C-39-2 1

13.02.01

CBR1100XX (CBR1100XXx) BR

Modelo CBR1100XXX

Preto Prisma

Vermelho-U

Glória Aplicação no modelo

Nº

Cor

Perolizado

Candy

Nº de N

Modelo de Modelo de

identificação de

NH-418P R-101C-U aplicação aplicação

do Bloco ref.

Nome das Peças Coloridas Nº Peça Básico inicial final

26 Espelho Retrovisor Esquerdo 88120-MAT-D01 ZB ZD C-36 27 27 Espelho Retrovisor, Direito 88110-MAT-D01 ZB ZD C-36 26 28 Painel Interno, Esquerdo 64320-MAT-000 ZB ZB C-35 12 29 Painel Interno Direito 64310-MAT-000 ZB ZB C-35 11 30 Alça Traseira 77310-MAT-000 ZL ZF C-19 7 31 Faixa, Pára-Brisa 64205-MAT-000 ZA ZA C-39-2 4 32 Tanque, Combustível 17520-MAT-D00 ZC ZB C-17-1 14 33 Faixa, Pára-Brisa 64250-MAT-D00 ZA ZA C-35 8

13.02.01

CBR1100XX (CBR1100XXY) CM, E, ED, F, SD, SW, U, 2G

Modelo CBR1100XX

Preto Prisma Azul Phoenix Vermelho-U

Cor Principal Metálico Candy Glória Candy Número de aplicação

Nº de Nº

Nº

NH-418P PB-284C R-101C-U

identificação de

Código de Cor Número de Número de

do Bloco ref.

NH418 PB284 R101 aplicação aplicação

Nome das Peças Coloridas Nº Peça Básico inicial final

1 Chassi, Comp. 50100-MAT-D00 ZB ZB ZB C-32-1 10

2 Tampa, Verificação 64365-MAT-000 ZA ZA ZA C-35 13

3 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA C-35 34

4 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA C-37 26

5 Capa, Espelho Retrovisor Esquerdo 88125-MAT-000 ZG ZL ZF C-36 14

6 Tampa, Carenagem Superior Esquerda 64596-MAT-D00 ZA ZA ZA C-35 16

7 Capa, Espelho Retrovisor Direito 88115-MAT-000 ZG ZL ZF C-36 10

8 Tampa, Carenagem Superior Direita 64591-MAT-D00 ZA ZA ZA C-35 15

9 Carenagem, Inferior Esquerda 64470-MAT-D30 ZC ZA ZB C-37 12

10 Carenagem, Inferior Direita 64460-MAT-D30 ZC ZA ZB C-37 11 11 Rabeta 77250-MAT-D30 ZB ZC ZA C-19 6 12 Carenagem, Superior 64230-MAT-D00 ZA ZE ZF C-35 10 13 Carenagem, Interna 64510-MAT-D00 ZA ZE ZF C-37 13 14 Pára-Lama Dianteiro 61200-MAT-D30 ZB ZC ZA C-35 1 15 Protetor, Esquerdo Pára-Brisa 64226-MAT-D00 ZA ZA ZA C-35 41 16 Protetor, Direito Pára-Brisa 64216-MAT-D00 ZA ZA ZA C-35 39 17 Etiqueta, Cor 87565-MAT-D30 ZA ZB ZC C-38 9 18 Etiqueta, Combustível 87586-MB6-870 ZH ZH ZH C-38 10 19 Etiqueta, Combustível 87586-MR6-670 ZD ZD ZD C-38 10 20 Emblema, CBS 61105-MAT-D30 ZB ZC ZA C-39-2 3 21 Faixa A, Rabeta 77219-MAT-D00 ZB ZC ZA C-39-2 7 22 Emblema B, Assento 77218-MAT-D30 ZB ZC ZA C-39-2 6 23 Emblema Direito, Tanque Combustível 17526-MAT-D30 ZA – – C-39-2 2 24 Emblema Direito, Tanque Combustível 17526-MAT-F00 – ZB – C-39-2 2 25 Emblema Esquerdo, Tanque Combustível 17526-MAT-860 ZC ZC ZC C-39-2 2

13.02.01

01.10.00

CBR1100XX (CBR1100XXY) CM, E, ED, F, SD, SW, U, 2G

Modelo CBR1100XXY

Preto Prisma Azul Phoenix Vermelho-U

Cor Principal Metálico Candy Glória Candy Número de aplicação

Nº de Nº

Nº

NH-418P PB-284C R-101C-U

identificação de

Código de Cor Número de Número de

do Bloco ref.

NH418 PB284 R101 aplicação aplicação

Nome das Peças Coloridas Nº Peça Básico inicial final

26 Faixa, Carenagem Inferior 64419-MAT-D30 ZC ZA ZB C-39-2 5 27 Emblema Direito, Tanque Combustível 17521-MAT-D30 ZA – – C-39-2 1 28 Emblema Direito, Tanque Combustível 17521-MAT-F00 – ZB – C-39-2 1 29 Emblema Direito, Tanque Combustível 17521-MAT-860 ZC ZC ZC C-39-2 1 30 Espelho Retrovisor Esquerdo 88120-MAT-D01 ZB ZC ZD C-36 1 31 Espelho Retrovisor, Direito 88110-MAT-D01 ZB ZC ZD C-36 26 32 Painel Interno, Esquerdo 64320-MAT-000 ZB ZB ZB C-35 12 33 Painel Interno, Direito 64310-MAT-000 ZB ZB ZB C-35 11 34 Alça Traseira 77310-MAT-000 ZL ZQ ZF C-19 7 35 Faixa, Pára-Brisa 64205-MAT-D00 ZA ZA – C-39-2 4 36 Faixa, Pára-Brisa 64205-MAT-D00 – ZB – C-39-2 4 37 Faixa, Pára-Brisa 64205-MAT-D00 – – ZA C-39-2 4 38 Tanque, Combustível 17520-MAT-D00 – ZD ZB C-17-1 14 39 Tanque, Combustível 17520-MAT-D30 ZA – – C-17-1 14 40 Tanque, Combustível 17520-MAT-G20 – ZC ZA C-17-1 14 41 Tanque, Combustível 17520-MAT-G30 ZA – – C-17-1 14 42 Pára-Brisa, Jogo 64250-MAT-D00 ZA ZB ZA C-35 8

13.02.01

CBR1100XX (CBR1100XXY) BR

Modelo CBR1100XXY

Preto Prisma

Azul

Phoenix Aplicação no modelo

Nº

Cor

Perolizado

Candy

Nº de N

Modelo de Modelo de

identificação de

NH-418P PB-284C aplicação aplicação

do Bloco ref.

Nome das Peças Coloridas Nº Peça Básico inicial final

1 Chassi Comp. 50100-MAT-B00 ZB ZB C-32-1 10 2 Tampa, Verificação 64365-MAT-000 ZA ZA C-35 13 3 Presilha, Fixação Painel 91549-MW0-790 ZA ZA C-35 34 4 Presilha, Fixação Painel 91549-MW0-790 ZA ZA C-37 26 5 Capa, Espelho Retrovisor Esquerdo 88125-MAT-000 ZG ZL C-36 14 6 Tampa, Carenagem Superior Esquerda 64596-MAT-D00 ZA ZA C-35 16 7 Capa, Espelho Retrovisor Direito 88115-MAT-000 ZG ZL C-36 10 8 Tampa, Carenagem Superior Direita 64591-MAT-D00 ZA ZA C-35 15

9 Carenagem, Inferior Esquerda 64470-MAT-D30 ZC ZA C-37 12 10 Carenagem, Inferior Direita 64460-MAT-D30 ZC ZA C-37 11 11 Rabeta 77250-MAT-D30 ZB ZC C-19 6 12 Carenagem, Superior 64230-MAT-D00 ZA ZE C-35 10 13 Carenagem, Interna 64510-MAT-D00 ZA ZE C-37 13 14 Pára-Lama Dianteiro 61200-MAT-D30 ZB ZC C-9 1 15 Protetor, Esquerdo Pára-Brisa 64226-MAT-D00 ZA ZA C-35 41 16 Protetor, Direito Pára-Brisa 64216-MAT-D00 ZA ZA C-35 39 17 Etiqueta, Cor 87565-MAT-D30 ZA ZB C-38 9 18 Emblema 61105-MAT-D30 ZB ZC C-38-2 3 19 Faixa A, Rabeta 77219-MAT-D00 ZB ZC C-39-2 7 20 Emblema B, Assento 77218-MAT-D30 ZB ZC C-39-2 6 21 Emblema Esquerdo, Tanque Combustível 17526-MAT-D30 ZA – C-39-2 2 22 Emblema Esquerdo, Tanque Combustível 17526-MAT-F00 – ZB C-39-2 2 23 Faixa, Carenagem Inferior 64419-MAT-D30 ZC ZA C-39-2 5 24 Emblema Direito, Tanque Combustível 17521-MAT-D30 ZA – C-39-2 1 25 Emblema Direito, Tanque Combustível 17521-MAT-F00 – ZB C-39-2 1

13.02.01

CBR1100XX (CBR1100XXY) BR

Modelo CBR1100XXY

Preto Prisma

Azul

Phoenix Aplicação no modelo

Nº

Cor

Perolizado

Candy

Nº de N

Modelo de Modelo de

identificação de

NH-418P PB-284C aplicação aplicação

do Bloco ref.

Nome das Peças Coloridas Nº Peça Básico inicial final

26 Espelho Retrovisor Esquerdo 88120-MAT-D01 ZB ZC C-36 27 27 Espelho Retrovisor, Direito 88110-MAT-D01 ZB ZC C-36 26 28 Painel Interno, Esquerdo 64320-MAT-000 ZB ZB C-35 12 29 Painel Interno, Direito 64310-MAT-000 ZB ZB C-35 11 30 Alça Traseira 77310-MAT-000 ZL ZQ C-19 7 31 Faixa, Pára-Brisa 64205-MAT-D00 ZA ZA C-39-2 4 32 Faixa, Pára-Brisa 64205-MAT-D00 – ZB C-39-2 4 33 Tanque, Combustível 17520-MAT-D00 – ZD C-17-1 14 34 Tanque, Combustível 17520-MAT-D30 ZA – C-17-1 14 35 Pára-Brisa, Jogo 64250-MAT-D00 ZA ZB C-35 8

13.02.01

CBR1100XX (CBR1100XX1) CM, E, ED, F, U

Modelo CBR1100XX1

Prata Accurate

Preto

Azul Phoenix

Vermelho-U

Cor Principal Metálico Metálico Candy Glória Número de aplicação

Nº de Nº

Nº

NH-146M NH-463M PB-284C R-101C-U

identificação de

Código de Cor Número de Número de

do Bloco ref.

NH146 NH463 PB284 R101 aplicação aplicação

Nome das Peças Coloridas Nº Peça Básico inicial final

1 Chassi Comp. 50100-MAT-D50 ZA ZA ZB ZB C-32-1 10 2 Tampa, Verificação 64365-MAT-000 ZA ZA ZA ZA C-35 13 3 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA ZA C-35 34 4 Presilha, Fixação Painel 91549-MW0-790 ZA ZA ZA ZA C-37 26 5 Capa, Espelho Retrovisor Esquerdo 88125-MAT-000 ZM ZN ZL ZF C-36 14 6 Tampa, Carenagem Superior Esquerda 64596-MAT-D00 ZA ZA ZA ZA C-35 16 7 Capa, Espelho Retrovisor Direito 88115-MAT-000 ZM ZN ZL ZF C-36 10 8 Tampa, Carenagem Superior Direita 64591-MAT-D00 ZA ZA ZA ZA C-35 15

9 Carenagem, Inferior Esquerda 64470-MAT-D50 ZC ZD ZA ZB C-37 12 10 Carenagem, Inferior Direita 64460-MAT-D50 ZC ZD ZA ZB C-37 11 11 Rabeta 77250-MAT-D50 ZC ZD ZA ZB C-19 6 12 Carenagem, Superior 64230-MAT-D00 ZJ ZK ZE ZF C-35 10 13 Carenagem, Interna 64510-MAT-D00 ZJ ZK ZE ZF C-35 13 14 Pára-Lama Dianteiro 61200-MAT-D50 ZC ZD ZA ZB C-9 1 15 Protetor, Esquerdo 64226-MAT-D00 ZA ZA ZA ZA C-35 41 16 Protetor, Direito 64216-MAT-D00 ZA ZA ZA ZA C-35 39 17 Etiqueta, Cor 87565-MAT-D50 ZC ZD ZA ZB C-38 9 18 Etiqueta, Combustível 87586-MB6-870 ZE ZM ZM ZM C-38 10 19 Emblema 61105-MAT-D50 ZC ZD ZA ZB C-39-2 3 20 Faixa A, Rabeta 77219-MAT-D50 ZC ZD ZA ZB C-39-2 7 21 Emblema B, Assento 77218-MAT-D50 ZC ZD ZA ZB C-39-2 6 22 Emblema Esquerdo, Tanque Combustível 17526-MAT-D50 ZC ZD ZA ZB C-39-2 2 23 Faixa, Carenagem Inferior 64419-MAT-D50 ZC ZD ZA ZB C-39-2 5 24 Emblema Direito, Tanque Combustível 17520-MAT-D50 ZC ZD ZA ZB C-39-2 1 25 Espelho Retrovisor Esquerdo 88120-MAT-D01 ZF ZG ZC ZD C-36 27

13.02.01

CBR1100XX (CBR1100XX1) CM, E, ED, F, U

Modelo CBR1100XX1

Prata Accurate

Preto

Azul Phoenix

Vermelho-U

Cor Principal Metálico Metálico Candy Glória Número de aplicação

Nº de Nº

Nº

NH-146M NH-463M PB-284C R-101C-U

identificação de

Código de Cor Número de Número de

do Bloco ref.

NH146 NH463 PB284 R101 aplicação aplicação

Nome das Peças Coloridas Nº Peça Básico inicial final

26 Espelho Retrovisor, Direito 88110-MAT-D01 ZF ZG ZC ZD C-36 26 27 Painel Interno, Esquerdo 64320-MAT-000 ZB ZB ZB ZB C-35 12 28 Painel Interno, Direito 64310-MAT-000 ZB ZB ZB ZB C-35 11 29 Alça Traseira 77310-MAT-000 ZS ZT ZQ ZF C-19 7 30 Faixa, Pára-Brisa 64205-MAT-D50 ZA ZA ZA ZA C-39-2 4 31 Tanque, Combustível 17520-MAT-D50 ZC ZD ZA ZB C-17-1 14 32 Tanque, Combustível 17520-MAT-J00 – – ZA ZB C-17-1 14 33 Pára-Brisa, Jogo 64250-MAT-A20 – – ZA ZA C-35 8 34 Pára-Brisa, Jogo 64250-MAT-D50 ZA ZA ZA ZA C-35 8

13.02.01

CBR1100XX (CBR1100XX1) BR

Modelo CBR1100XX1

Prata Preto

Accurate Escuro Aplicação no modelo

Nº

Cor

Metálico Metálico

Nº de N

Modelo de Modelo de

identificação de

NH-146M NH-463M aplicação aplicação

do Bloco ref.

Nome das Peças Coloridas Nº Peça Básico inicial final

1 Chassi Comp. 50100-MAT-D50 ZA ZA C-32-1 10 2 Tampa, Verificação 64365-MAT-D00 ZA ZA C-35 13 3 Presilha, Fixação Painel 91549-MW0-790 ZA ZA C-35 34 4 Presilha, Fixação Painel 91549-MW0-790 ZA ZA C-37 26 5 Capa, Espelho Retrovisor Esquerdo 88125-MAT-000 ZM ZN C-36 14 6 Tampa, Carenagem Superior Esquerda 64596-MAT-D00 ZA ZA C-35 16 7 Capa, Espelho Retrovisor Direito 88115-MAT-D00 ZM ZN C-36 10 8 Tampa, Carenagem Superior Direita 64591-MAT-D00 ZA ZA C-35 15 9 Carenagem, Inferior Esquerda 64470-MAT-D50 ZC ZD C-37 12

10 Carenagem, Inferior Direita 64460-MAT-D50 ZC ZD C-37 11 11 Rabeta 77250-MAT-D50 ZC ZD C-19 6 12 Carenagem, Superior 64230-MAT-D00 ZJ ZK C-35 10 13 Carenagem, Interna 64510-MAT-D00 ZJ ZK C-37 13 14 Pára-Lama Dianteiro 61200-MAT-D50 ZC ZD C-9 1 15 Protetor, Esquerdo Pára-Brisa 64226-MAT-D00 ZA ZA C-35 41 16 Protetor, Direito Pára-Brisa 64216-MAT-D00 ZA ZA C-35 39 17 Emblema, CBS 61105-MAT-D50 ZC ZD C-39-2 3 18 Faixa A, Rabeta 77219-MAT-D50 ZC ZD C-39-2 7 19 Faixa B, Rabeta 77218-MAT-D50 ZC ZD C-39-2 6 20 Emblema Esquerdo, Tanque Combustível 17526-MAT-D50 ZC ZD C-39-2 2 21 Faixa, Carenagem Inferior 64419-MAT-D50 ZC ZD C-39-2 5 22 Emblema Direito, Tanque Combustível 17521-MAT-D50 ZC ZD C-39-2 1 23 Espelho Retrovisor Esquerdo 88120-MAT-D01 ZF ZG C-36 27 24 Espelho Retrovisor, Direito 88110-MAT-D01 ZF ZG C-36 26 25 Painel Interno, Esquerdo 64320-MAT-000 ZB ZB C-35 12

13.02.01

CBR1100XX (CBR1100XX1) BR

Modelo CBR1100XX1

Prata Preto

Accurate Escuro Aplicação no modelo

Nº

Cor

Metálico Metálico

Nº de N

Modelo de Modelo de

identificação de

NH-146M NH-463M aplicação aplicação

do Bloco ref.

Nome das Peças Coloridas Nº Peça Básico inicial final

26 Painel Interno, Direito 64310-MAT-000 ZB ZB C-35 11 27 Alça Traseira 77310-MAT-000 ZS ZT C-19 7 28 Faixa, Pára-Brisa 64205-MAT-D50 ZA ZA C-39-2 4 29 Tanque, Combustível 17520-MAT-J00 ZC ZD C-17-1 14 30 Pára-Brisa, Jogo 64250-MAT-D50 ZA ZA C-35 8

13.02.01

• As “mangueiras de combustível de peças padronizadas”, as “mangueiras de aplicações gerais” e as “ mangueiras de vinil” são fornecidas sem embalagem (granel) em forma de bobinas.

• Quando necessitar efetuar o pedido destas “mangueiras”, verifique no Catálogo de Peças o código da “mangueira padrão” e em seguida coloque entre parênteses o código da “mangueira sem embalagem (granel)” relativa utilizando a tabela abaixo. (O comprimento padrão das “mangueiras sem embalagem (granel)” é de 1 metro. As mangueiras indicadas com o símbolo < > também estão disponíveis com as medidas de 3 a 8 metros).

• Quando necessitar de troca, corte a mangueira sem embalagem (granel) na medida especificada. Esta medida pode ser verificada no nome da peça (verifique no manual de Serviços ou nas instruções que acompanham as mangueiras sem embalagem (granel) os procedimentos para o corte e instalação).

• A relação abaixo especifica o código das mangueiras padrão e as respectivas mangueiras sem embalagem (granel) e suas medidas. Certifique-se de que estes números sejam aplicados somente para as peças de reposição relacionadas.

É PERIGOSO confundir uma “Mangueira de Combustível” com a “Mangueira de Aplicações Gerais” ou com a “Mangueira de Vinil”. Cada “Mangueira” tem sua utilização apropriada. Nunca utilize uma “Mangueira de Aplicações Gerais” ou a “Mangueira de Vinil” no lugar de uma “Mangueira de Combustível” ou vice-versa. Use sempre a mangueira sem embalagem (granel) especificada, utilizando as instruções de corte e instalação dos Manuais de Serviços e das instruções que são fornecidas juntamente com a embalagem.

Mangueira de Combustível, Mangueiras de Aplicação Geral e Mangueira de Vinil

Mangueira de Combustível

Número de Peça

Peça sem Embalagem

Número de Peça

(granel)

Padrão

sem Embalagem

Diâmetro

Comprimento

(granel)

Interno (mm) (m)

95001-30XXX-2X 95001-30001-20M 3.0 1 95001-30XXX-3X 95001-30001-30M 3.0 1

9500-30XXX-4X 95001-30001-40M 3.0 1

95001-35XXX-2X 95001-35001-50M 3.5 1 95001-35XXX-5X <95001-35003-50M> 3.5 3

95001-35XXX-3X 95001-35001-60M 3.5 1 95001-35XXX-4X <95001-35003-60M> 3.5 3 95001-35XXX-6X

95001-45XXX-2X 95001-45001-50M 4.5 1 95001-45XXX-5X <95001-45003-50M> 4.5 3

95001-45XXX-3X 95001-45001-60M 4.5 1 95001-45XXX-4X <95001-45003-60M> 4.5 3 95001-45XXX-6X <95001-45008-60M> 4.5 8

95001-55XXX-2X 95001-55001-50M 5.5 1 95001-55XXX-5X <95001-55003-50M> 5.5 3

<95001-55008-50M> 5.5 8

95001-55XXX-3X 95001-55001-60M 5.5 1 95001-55XXX-4X <95001-55003-60M> 5.5 3 95001-55XXX-6X <95001-55008-60M> 5.5 8

95001-75XXX-2X 95001-75001-50M 7.5 1 95001-75XXX-5X <95001-75003-50M> 7.5 3

95001-75XXX-3X 95001-75001-60M 7.5 1 95001-75XXX-4X <95001-75003-60M> 7.5 3 95001-75XXX-6X <95001-75008-60M> 7.5 8

95001-80XXX-2X 95001-80001-50M 8.0 1 95001-80XXX-5X

95001-80XXX-3X 95001-80XXX-4X 95001-80001-60M 8.0 1 95001-80XXX-6X

Mangueira de Aplicação Geral

Número de Peça

Peça sem Embalagem

Número de Peça

(granel)

Padrão

sem Embalagem

Diâmetro

Comprimento

(granel)

Interno (mm) (m)

95005-75XXX-1X 95005-75001-10M 7.3 1

<95005-75003-10M> 7.3 3 95005-75XXX-2X 95005-75001-20M 7.3 1 95005-80XXX-1X 95005-80001-10M 8.0 1

<95005-80003-10M> 8.0 3 95005-80XXX-2X 95005-80001-20M 8.0 1 95005-80XXX-3X 95005-80001-30M 8.0 1 95005-80XXX-5X 95005-80001-50M 8.0 1 95005-11XXX-3X 95005-11001-30M 11.0 1 95005-11XXX-5X 95005-11001-50M 11.0 1 95005-12XXX-1X 95005-12001-10M 12.0 1

<95005-12003-10M> 12.0 3 95005-12XXX-2X 95005-12001-20M 12.0 1 95005-12XXX-3X 95005-12001-30M 12.0 1 95005-12XXX-5X 95005-12001-50M 12.0 1 95005-91XXX-3X 95005-91001-30M 12.0 1 95005-91XXX-5X 95005-91001-50M 12.0 1 95005-92XXX-3X 95005-92001-30M 12.0 1 95005-92XXX-5X 95005-92001-50M 12.0 1 95005-14XXX-1X 95005-14001-10M 14.0 1 95005-14XXX-2X 95005-14001-20M 14.0 1

<95005-14003-20M> 14.0 3 95005-14XXX-3X 95005-14001-30M 14.0 1 95005-14XXX-5X 95005-14001-50M 14.0 1 95005-17XXX-1X 95005-17001-10M 17.0 1 95005-17XXX-2X 95005-17001-20M 17.0 1 95005-17XXX-3X 95005-17001-30M 17.0 1 95005-17XXX-5X 95005-17001-50M 17.0 1

Mangueira de Aplicação Geral

Número de Peça

Peça sem Embalagem

Número de Peça

(granel)

Padrão

sem Embalagem

Diâmetro

Comprimento

(granel)

Interno (mm) (m)

95005-30XXX-3X 95005-30001-30M 3.0 1 95005-30XXX-5X 95005-30001-50M 3.0 1 95005-35XXX-1X 95005-35001-10M 3.5 1

95005-35XXX-4X <95005-35003-10M> 3.5 3

<95005-35008-10M> 3.5 8 95005-35XXX-2X 95005-35001-20M 3.5 1 95005-35XXX-3X 95005-35001-30M 3.5 1 95005-35XXX-5X 95005-35001-50M 3.5 1 95005-45XXX-1X 95005-45001-10M 4.5 1

95005-45XXX-4X <95005-45003-10M> 4.5 3

<95005-45008-10M> 4.5 8 95005-45XXX-2X 95005-45001-20M 4.5 1 95005-45XXX-3X 95005-45001-30M 4.5 1 95005-45XXX-5X 95005-45001-50M 4.5 1 95005-50XXX-3X 95005-50001-30M 5.0 1

<95005-50003-30M> 5.0 3 95005-50XXX-5X 95005-50001-50M 5.0 1 95005-55XXX-1X 95005-55001-10M 5.3 1

95005-55XXX-4X <95005-55003-10M> 5.3 3

<95005-55008-10M> 5.3 8 95005-55XXX-2X 95005-55001-20M 5.3 1

<95005-55003-20M> 5.3 3 95005-65XXX-1X 95005-65001-10M 6.5 1

<95005-65003-10M> 6.5 3 95005-65XXX-2X 95005-65001-20M 6.5 1 95005-70XXX-3X 95005-70001-30M 7.0 1

<95005-70003-30M> 7.0 3 95005-70XXX-5X 95005-70001-50M 7.0 1

13.02.01

Mangueira de Combustível, Mangueiras de Aplicação Geral e Mangueira de Vinil

Mangueira de Vinil

Número de Peça

Número de peça Peça sem Embalagem (granel)

Sem Embalagem

Diâmetro Diametro

Comprimento

Standard

(granel)

Interno (mm) Externo (mm)

(m)

95003-01XXX-3X 95003-01001-60M 2.9 6.8 1 95003-01XXX-60 <95003-01003-60M> 2.9 6.8 3

95003-03XXX-3X 95003-03001-60M 3.0 6.0 1 95003-03XXX-60 <95003-03003-60M> 3.0 6.0 1

95003-05XXX-3X 95003-05001-60M 3.5 6.5 1 95003-05XXX-60 <95003-05003-60M> 3.5 6.5 3

<95003-05008-60M> 3.5 6.5 8

95003-07XXX-1X 95003-07001-10M 4.0 7.0 1 95003-07XXX-20 <95003-07003-10M> 4.0 7.0 3

95003-07XXX-3X 95003-07001-60M 4.0 7.0 1 95003-07XXX-60 <95003-07003-60M> 4.0 7.0 3

<95003-07008-60M> 4.0 7.0 8

95003-07XXX-7X 95003-07001-70M 4.0 7.0 1

<95003-07003-70M> 4.0 7.0 3 <95003-07008-70M> 4.0 7.0 8

95003-08XXX-1X 95003-08001-10M 4.5 6.5 1

<95003-08003-10M> 4.5 6.5 3 <95003-08008-10M> 4.5 6.5 8

95003-09XXX-3X 95003-09001-60M 4.5 8.0 1 95003-09XXX-60 <95003-09003-60M> 4.5 8.0 3

95003-12XXX-1X 95003-12001-10M 5.0 7.0 1 95003-12XXX-20 <95003-12003-10M> 5.0 7.0 3

<95003-12008-10M> 5.0 7.0 8

95003-10XXX-1X 95003-10001-10M 5.0 8.0 1 95003-10XXX-20 <95003-10003-10M> 5.0 8.0 3

95003-10XXX-3X 95003-10001-60M 5.0 8.0 1 95003-10XXX-60 <95003-10003-60M> 5.0 8.0 3

95003-11XXX-3X 95003-11001-60M 5.0 9.0 1 95003-11XXX-60 <95003-11003-60M> 5.0 9.0 3

<95003-11008-60M> 5.0 9.0 8

95003-14XXX-1X 95003-14001-10M 6.0 9.0 1 95003-14XXX-20 <95003-14003-10M> 6.0 9.0 3

95003-14XXX-3X 95003-14001-60M 6.0 9.0 1

<95003-14003-60M> 6.0 9.0 3

95003-17XXX-1X 95003-17001-10M 7.0 9.0 1

<95003-17003-10M> 7.0 9.0 3

95003-19XXX-1X 95003-19001-10M 7.0 11.0 1 95003-19XXX-20 <95003-19003-10M> 7.0 11.0 3

<95003-19008-10M> 7.0 11.0 8

95003-19XXX-3X 95003-19001-60M 7.0 11.0 1 95003-19XXX-60 <95003-19003-60M> 7.0 11.0 3

<95003-19008-60M> 7.0 11.0 8

95003-21XXX-1X 95003-21001-10M 8.0 9.0 1 95003-21XXX-20 <95003-21003-10M> 8.0 9.0 3

95003-23XXX-1X 95003-23001-10M 8.0 12.0 1 95003-23XXX-20 <95003-23003-10M> 8.0 12.0 3

Mangueira de Vinil

Número de Peça

Número de peça Peça sem Embalagem (granel)

Sem Embalagem

Diâmetro Diametro

Comprimento

Standard

(granel)

Interno (mm) Externo (mm)

(m)

95003-23XXX-3X 95003-23001-60M 8.0 12.0 1 95003-23XXX-60 <95003-23003-60M> 8.0 12.0 3

<95003-23008-60M> 8.0 12.0 8

95003-25XXX-1X 95003-25001-10M 9.0 11.0 1 95003-25XXX-20 <95003-25003-10M> 9.0 11.0 3

95003-25XXX-3X 95003-25001-60M 9.0 11.0 1

<95003-25003-60M> 9.0 11.0 3

95003-25XXX-7X 95003-25001-70M 9.0 11.0 1

<95003-25003-70M> 9.0 11.0 3

95003-27XXX-1X 95003-27001-10M 9.0 13.0 1 95003-27XXX-20 <95003-27003-10M> 9.0 13.0 3

95003-27XXX-3X 95003-27001-60M 9.0 13.0 1 95003-27XXX-60 <95003-27003-60M> 9.0 13.0 3

95003-33XXX-1X 95003-33001-10M 10.0 14.0 1 95003-33XXX-20 <95003-33003-10M> 10.0 14.0 3

95003-36XXX-1X 95003-36001-10M 11.0 13.0 1 95003-36XXX-20 <95003-36003-10M> 11.0 13.0 3

<95003-36008-10M> 11.0 13.0 8

95003-37XXX-3X 95003-37001-60M 11.0 15.0 1 95003-37XXX-60 <95003-37003-60M> 11.0 15.0 3

95003-38XXX-1X 95003-38001-10M 12.0 13.0 1 95003-38XXX-20 <95003-38003-10M> 12.0 13.0 3

95003-39XXX-1X 95003-39001-10M 12.0 14.0 1 95003-39XXX-20 <95003-39003-10M> 12.0 14.0 3

95003-40XXX-20 95003-40001-10M 12.0 16.0 1

<95003-40003-10M> 12.0 16.0 3

95003-40XXX-3X 95003-40001-60M 12.0 16.0 1 95003-40XXX-60 <95003-40003-60M> 12.0 16.0 3

95003-43XXX-1X 95003-43001-10M 13.0 15.0 1 95003-43XXX-20 <95003-43003-10M> 13.0 15.0 3

<95003-43008-10M> 13.0 15.0 8

95003-45XXX-1X 95003-45001-10M 14.0 18.0 1 95003-45XXX-20 <95003-45003-10M> 14.0 18.0 3

<95003-45008-10M> 14.0 18.0 8

95003-50XXX-1X 95003-50001-10M 16.0 19.0 1 95003-50XXX-20 <95003-50003-10M> 16.0 19.0 3

95003-50XXX-3X 95003-50001-60M 16.0 19.0 1

<95003-50003-60M> 16.0 19.0 3

95003-55XXX-1X 95003-55001-10M 17.5 20.5 1 95003-55XXX-20 <95003-55003-10M> 17.5 20.5 3

95003-60XXX-1X 95003-60001-10M 22.0 27.0 1 95003-60XXX-20 <95003-60003-10M> 22.0 27.0 3

95003-60XXX-3X 95003-60001-60M 22.0 27.0 1 95003-60XXX-60 <95003-60003-60M> 22.0 27.0 3

13.02.01

Exemplo: 9 5001-75001-50M

Composição do número de identificação das Mangueiras

Número de Peça sem Embalar : Refere-se a Peça sem Embalar

Códido de Diâmetro Interno (Mangueira de Combustível e Mangueira

de aplicação geral) 30 : 3,0 mm 11 :11 mm 35 : 3,5 mm 91 :12 (Diametro Externo de 15) mm 45 : 4,5 mm 92 :12 (Diametro Externo de 16) mm 50 : 5,0 mm 12 :12 (Diametro Externo de 17) mm 55 : 5,3 mm 14 : 14 mm

5,5 mm 17 : 17 mm 65 : 6,5 mm 70 : 7,0 mm 75 : 7,3 mm

7,5 mm 80 : 8,0 mm

Tipo de Mangueira : 1 Mangueira de Combustível

2 Mangueira de Aplicação Geral 3 Mangueira de Vinil

Codigo da Marca (Tipo de Mangueira) (Mangueira de Combustível e Mangueira de Aplicação Geral) Código de reposição (para Mangueira Adicional); (Mangueira de Vinil)

• Indica a marca do número ou a Seqüência de Troca. O código para a peça sem embalagem deve ser estritamente 0 (Zero).

Comprimento : 001 : 1 m (Standard)

003 : 3 m 008 : 8 m

Tipos de Codigo:

• Mangueira de Combustível: 5 : Trançada Interior Preta

2 : Trançada Exterior Roxa

(Somente com 3 mm de diametro

Interno) 6 : Preta 3 : Roxa (Somente 3 mm de

diametro Interno) 4 : Cinza com faixa Roxa

(Somente com 3 mm de diametro

Interno)

• Mangueira de Aplicação Geral: 1 : Cinza

2 : Cinza 3 : Preta 5 : Preta

• Mangueira de Vinil: 1 : Transparente 2 : Preta 3: Roxo Claro 7 : Preto Palido 6 : Roxo Claro

01 : DI 2,9, DE 6,8 mm 03 : DI 3,0, DE 6,0 mm 05 : DI 3,5, DE 6,5 mm 07 : DI 4,0, DE 7,0 mm 08 : DI 4,5, DE 6,5 mm 09 : DI 4,5, DE 8,0 mm 12: DI 5,0, DE 7,0 mm 10 : DI 5,0, DE 8,0 mm 11 : DI 5,0, DE 9,0 mm

14 : DI 6,0, DE 9,0 mm 17 : DI 7,0, DE 9,0 mm 19 : DI 7,0, DE 11,0 mm 21 : DI 8,0, DE 9,0 mm 23 : DI 8,0, DE 12,0 mm 25 : DI 9,0, DE 11,0 mm 27 : DI 9,0, DE 13,9 mm 33 : DI 10,0, DE 14,0 mm 36 : DI 11,0, DE 13,0 mm

37 : DI 11,0, DE 15,0 mm 38 : DI 12,0, DE 13,0 mm 39 : DI 12,0, DE 14,0 mm 40 : DI 12,0, DE 16,0 mm 43 : DI 13,0, DE 15,0 mm 45 : DI 14,0, DE 18,0 mm 50 : DI 16,0, DE 19,0 mm 55 :DI 17,5, DE 20,5 mm 60 : DI 22,0, DE 27,0 mm

Código de Diâmetro Externo / Interno (Mangueira de Vinil)

13.02.01

O tempo padrão de mão-de-obra (TMO) é utilizado para determinar o tempo de serviço necessário para a substituição das peças e posterior ajuste. Para as peças que não apresentam (T.M.O.) devem ser utilizados os tempos das peças correlatas.

1. O T.M.O. é baseado nas seguintes condições de serviço:

a. Serviço executado por mecânico experiente em motocicletas HONDA, trabalhando em

ritmo normal.

b. O tempo necessário para inspeção, regulagem e teste operacional, após o reparo, está

incluido no T.M.O.

c. Utilização de todas as ferramentas especiais necessárias ao serviço.

2. Método de Computação

O tempo de Serviço está tabelado em décimos de hora para simplificar o cálculo global. Exemplo: 0,3 = 18 Minutos

5,6 = 5 Horas e 36 Minutos

Tabela de Conversão

Horas Minutos Horas Minutos

0,1 6 0,6 36

0,2 12 0,7 42

0,3 18 0,8 48

0,4 24 0,9 54

0,5 30 1,0 60

Instruções para o uso do tempo de mão-de-obra (T.M.O.)

13.02.01

3. Cálculo do tempo de serviço

Quando vários serviços são executados em uma mesma motocicleta,o tempo de serviço deve ser calculado de acordo com a natureza dos serviços a. Serviços de natureza não duplicada

São serviços sem correlação, isto é, serviços cuja execução de um não afeta o outro .O tempo de serviço será a soma de cada peça substituida. Exemplo: Substituição do Cilindro e Mola de Embreagem

O T.M.O. para o serviço é 8,2 + 0,7 = 8,9

b. Serviços de natureza duplicada

São serviços cuja execução de um afeta diretamente o outro. O tempo de serviço será da peça de maior tempo. Exemplo: Substituição do Pistão e Junta do Cabeçote

O T.M.O. para o serviço será 7,5

c. Serviços de natureza mista

Tipo de serviço comum no reparo de uma motocicleta São serviços de natureza duplicada executados simultaneamente com serviço de natureza não duplicada. Exemplo: Substituição do Tambor Seletor Comp., Árvore de Manivelas Comp., e Junta da Carcaça do Motor.

O T.M.O. para o serviço é (5,9 + 8,6) – 5,7 = 8,8

A desmontagem da carcaça do motor é um serviço de natureza duplicada.

O T.M.O identificado com asterisco (*) inclui a remoção e instalação do motor.

As peças identificadas com o símbolo “•” têm o mesmo T.M.O da peça imediatamente descrita acima.

4. Operações de Natureza Distinta

a. Remoção e instalação

b. Ajuste, medição, limpeza do

Motor

Nº Item de Serviço T.M.O.

1 Ajuste e Limpeza da Vela de Ignição 0,9

2 Ajuste da Folga de Válvulas 3,4

3 Ajuste da Marcha Lenta do Carburador 0,1

4 Inspeção do Óleo do Motor (Excluindo troca de óleo) 0,1

5 Medição de Compressão 0,9

6 Verificação do Nível de Eletrólito da Bateria 0,2

7 Medição do Nível da Bóia do Carburador 1,6

8 Limpeza da Tela de Filtro de Óleo 1,5

9 Inspeção de Ponto de Ignição 0,1

10 Ajuste da Operação de Aceleração 0,6

11 Limpeza do Elemento do Filtro de Ar 0,2

12 Limpeza Externa, Radiador 0,4

Nº Item de Serviço T.M.O.

1 Motor 3,3

2 Cabeçote 4,3

3 Carburador 1,3

4 Radiador 1,0

5 Carcaça Acelerador 1,3

Item de Serviço T.M.O.

Tambor Seletor *5,9

Árvore de Manivelas *8,6

Desmontagem da Carcaça do Motor *5,7

Item de Serviço T.M.O.

Junta do Cabeçote *4,3

Pistão *7,5

Item de Serviço T.M.O.

Cabeçote *8,2

Mola da Embreagem 0,7

13.02.01

Chassi

c. Revisão geral

Todas as informações, ilustrações e especificações incluídas nesta publicação são baseadas nas informações mais recentes disponíveis sobre o produto no momento de autorizar a impressão. A MOTO HONDA AMAZÔNIA LTDA. se reserva o direito de alterar as características do veículo a qualquer momento sem aviso prévio, sem incorrer em obrigações de qualquer espécie. Nenhuma parte desta publicação pode ser reproduzida sem autorização por escrito.

MOTO HONDA DA AMAZÔNIA LTDA

Depto. de Serviços Pós-Venda

Setor de Publicações Técnicas.

Nº Item de Serviço T.M.O.

1 Carburador 2,9

Nº Item de Serviço T.M.O.

1 Sangria de Ar do Freio Dianteiro 0,5

2 Sangria de Ar do Freio Traseiro 0,5

3 Teste de Funcionamento do Freio 0,1

4 Regulagem do Farol 0,2

5 Balanceamento Roda Dianteira 0,8

6 Balanceamento Roda Traseira 1,0

7 Ajuste Tensão Corrente Transmissão 0,1

13.02.01

Grupo do Motor

• O número de referência na ilustração do índice pode ser diferente da que aparece no texto.

M-1 M-2 M-3

M-4 M-5 M-6

M-6.1 M-7 M-8

13.02.01

Grupo do Motor

• O número de referência na ilustração do índice pode ser diferente da que aparece no texto.

M-9 M-10 M-10.1

M-11 M-12 M-13

M-14 M-15 M-16

13.02.01

Grupo do Motor

• O número de referência na ilustração do índice pode ser diferente da que aparece no texto.

M-17 M-18 M-18.1

M-18.2 M-18.3 M-19

EOP-1 (Jogo de Juntas A) EOP-2 (Jogo de Juntas B)

13.02.01

Grupo do Chassi

• O número de referência na ilustração do índice pode ser diferente da que aparece no texto.

C-1 C-2 C-2.1

C-3 C-4 C-5

C-6 C-7 C-7.1

13.02.01

Grupo do Chassi

• O número de referência na ilustração do índice pode ser diferente da que aparece no texto.

C-8 C-9 C-10

C-11 C-11.1 C-12

C-13 C-14 C-15

13.02.01

Grupo do Chassi

• O número de referência na ilustração do índice pode ser diferente da que aparece no texto.

C-16 C-17 C-17.1

C-18 C-19 C-20

C-20.1 C-21 C-22

13.02.01

Grupo do Chassi

• O número de referência na ilustração do índice pode ser diferente da que aparece no texto.

C-23 C-24 C-25

C-26 C-27 C-28

C-28.1 C-29 C-29.1

13.02.01

Grupo do Chassi

• O número de referência na ilustração do índice pode ser diferente da que aparece no texto.

C-30 C-31 C-31.1

C-31.2 C-32 C-32.1

C-33 C-34 C-35

13.02.01

Grupo do Chassi

• O número de referência na ilustração do índice pode ser diferente da que aparece no texto.

C-36 C-37 C-38

C-39 C-39.1 C-39.2

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 12310-MAT-000 Tampa, Cabeçote............................................................. 1 1 – – – .................. .................. BR, E, ED, F, G, ND,

SD, U

2 12310-MAT-750 Tampa, Cabeçote (AI)...................................................... 1 1 – – – .................. .................. AR, CM, SW, 2G

12310-MAT-E00 Tampa Comp., Cabeçote................................................. – – 1 1 1 .................. .................. .....................................

3 12331-MAT-750 Tampa Válvula Alívio ........................................................ 2 2 2 2 2 .................. .................. AR, CM, SW, 2G

– – 2 2 2 .................. .................. BR, E, ED, F, SD, U

4 12341-MAT-750 Placa (AI).......................................................................... 4 4 4 4 4 .................. .................. AR, CM, SW, 2G

– 4 4 4 – .................. .................. BR, E, ED, F, SD, U

5 12391-MAT-000 Junta, Tampa Cabeçote................................................... 1 1 1 1 1 .................. .................. .....................................

6 18601-MJ1-790 Válvula Comp., Alívio........................................................ 4 4 – – – .................. .................. AR, CM, SW, 2G

18601-MBW-003 Válvula Comp., Alívio........................................................ – – 4 4 4 .................. .................. .....................................

7 90002-MAT-000 Parafuso, Tampa Cabeçote.............................................. 6 6 – – – .................. .................. .....................................

90002-MY5-850 Parafuso, Tampa Cabeçote.............................................. – – 6 6 6 .................. .................. .....................................

8 90543-MV9-670 Borracha, Vedação........................................................... 6 6 6 6 6 .................. .................. .....................................

9 96001-06020-00 Parafuso, Flange, 6 x 20................................................... 4 4 – – – .................. .................. AR, CM, SW, 2G

90020-ZC3-000 Parafuso, Flange, 6 x 20................................................... – – 4 4 4 .................. .................. .....................................

M-1

Tampa Cabeçote

Tampa, Cabeçote..................................................1,9

• Junta, Tampa Cabeçote

Válvula Comp., Alívio.............................................1,3

(Adicionar 0,1 por Unidade)

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 12010-MAT-000 Cabeçote Comp ............................................................... 1 1 – – – .................. .................. BR, E, ED, F, G, ND,

SD, U

12010-MAT-750 Cabeçote Comp. (AI) ....................................................... 1 1 – – – .................. .................. AR, CM, SW, 2G

12010-MAT-E00 Cabeçote Comp ............................................................... – – 1 1 1 .................. .................. .....................................

2 12204-MAT-305 Guia Válvula Admissão (O.S.) .......................................... 8 8 8 8 8 .................. .................. .....................................

3 12205-MAT-305 Guia Válvula Escape (O.S.).............................................. 8 8 8 8 8 .................. .................. .....................................

4 12251-MAT-003 Junta, Cabeçote ............................................................... 1 1 – – – .................. .................. .....................................

12251-MAT-E01 Junta, Cabeçote ............................................................... – – 1 1 1 .................. .................. .....................................

5 12395-MAT-750 Junta B, Tampa Cabeçote................................................ 4 4 4 4 4 .................. .................. AR, CM, SW, 2G

– – 4 4 4 .................. .................. BR, E, ED, F, SD, U

6 16210-MAT-610 Coletor, Carburador.......................................................... 4 – – – – .................. .................. AR, G

4 4 – – – .................. .................. 2G

– 4 – – – .................. .................. F, SD

16211-MAT-000 Coletor, Carburador.......................................................... 4 4 – – – .................. .................. CM, E, ED, ND, SW, U

4 – – – – .................. .................. F

– 4 – – – .................. .................. AR, BR

7 16214-MB0-000 Junção.............................................................................. 1 1 – – – .................. .................. .....................................

8 16217-MAT-000 Presilha A, Coletor............................................................ 4 4 – – – .................. .................. .....................................

9 16218-MAT-000 Presilha B, Coletor............................................................ 4 4 – – – .................. .................. .....................................

10 90007-MAT-000 Parafuso, Arruela, 10 x 105 .............................................. 10 10 10 10 10 .................. .................. .....................................

M-2

Cabeçote

13.02.01

Cabeçote Comp...................................................*8,2

Guia, Válvula........................................................*5,0

(Inclui Retífica) (Adicionar 0,3 por Unidade) (Exclui Retífica Válvula) (Adicionar 0,2 se Necessário)

Junta, Cabeçote...................................................*4,3

Coletor, Carburador...............................................1,3

(Adicionar 0,1 por Unidade) (Quando for Executado o serviço na

Unidade Comp. o T.M.O será 1,5

Prisioneiro, 8 x 24..................................................1,1

(Adicionar 0,1 por Unidade)

Vela, Ignição..........................................................0,7

(Adicionar 0,1 por Unidade) (Quando for Executado o serviço na

Unidade Comp., o T.M.O será 0,9)

• Gerador, Pulsos

Tampa Comp., Gerador Pulsos.............................0,4

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

11 90018-425-000 Parafuso, Flange, 6 x 48................................................... 20 20 20 20 20 .................. .................. .....................................

12 90035-MM5-000 Prisioneiro, 8 x 24 ............................................................. 8 8 8 8 8 .................. .................. .....................................

13 90089-MN8-000 Parafuso, Allen, 5 x 8........................................................ 3 3 – – – .................. .................. .....................................

14 90452-323-000 Arruela, Vedação, 5 mm................................................... 4 4 4 4 4 .................. .................. .....................................

15 94301-08200 Pino, Guia, 8 x 20 ............................................................. 4 4 4 4 4 .................. .................. AR, CM, SW, 2G

– – 4 4 4 .................. .................. BR, E, ED, F, SD, U

16 94301-10160 Pino, Guia, 10 x 16 ........................................................... 2 2 2 2 2 .................. .................. .....................................

17 96001-06045-07 Parafuso, Flange, 6 x 45................................................... 2 2 2 2 2 .................. .................. .....................................

18 98059-5991F Vela, Ignição(CR9EHVX-9)(NGK)..................................... 4 4 4 4 – .................. .................. .....................................

98059-5991U Vela, Ignição(IMR9A-9H)(NGK)........................................ – – – – 4 .................. .................. .....................................

19 12320-MAT-E00 Tampa Comp. Pulsador.................................................... – – 1 1 1 .................. .................. .....................................

20 12322-MAT-E01 Junta, Pulsador................................................................. – – 1 1 1 .................. .................. .....................................

21 16210-MAT-F00 Coletor .............................................................................. – – 4 4 – .................. .................. F

16210-MAT-F20 Coletor .............................................................................. – – – – 4 .................. .................. F

16211-MAT-E00 Coletor .............................................................................. – – 4 4 – .................. .................. BR, CM, E, ED, SD, SW,

U, 2G

16211-MCC-600 Coletor.............................................................................. – – – – 4 .................. .................. BR, CM, E, ED, U

22 16217-MAT-E00 Presilha, Coletor ............................................................... – – 4 4 4 .................. .................. .....................................

23 16219-MAT-E00 Presilha, Coletor ............................................................... – – 4 4 4 .................. .................. .....................................

24 30330-MAT-E00 Gerador, Comp., Pulsos................................................... – – 1 1 1 .................. .................. .....................................

M-2

Cabeçote

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

25 90005-GHB-670 Parafuso, Flange, 6 x 25 (NSHF) ...................................... – – 3 3 – .................. .................. .....................................

90004-GHB-670 Parafuso, Flange, 6 x 25 (NSHF) ...................................... – – – – 3 .................. .................. .....................................

26 90049-KT7-000 Parafuso, Allen, 5 x 12...................................................... – – 2 2 2 .................. .................. .....................................

27 90463-ML7-000 Arruela, Vedação, 6, 5 mm............................................... – – 3 3 3 .................. .................. .....................................

28 92301-05008-0A Parafuso, Trava, 5 x 8....................................................... – – 4 4 4 .................. .................. .....................................

29 96220-40100 Rolete, 4 x 10.................................................................... – – 2 2 2 .................. .................. .....................................

M-2

Cabeçote

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 12209-MA6-005 Retentor Óleo, Haste Válvulas (NOK)............................... 16 16 16 16 16 .................. .................. .....................................

2 14110-MAT-000 Árvore Comando, Admissão ............................................ 1 1 – – – .................. .................. AR, BR, CM, E, ED, G,

ND, SD, SW, U, 2G

– 1 – – – .................. .................. F

14110-MAT-620 Árvore Comando, Admissão ............................................ 1 – – – – .................. .................. F

14110-MAT-E00 Árvore Comando, Admissão ............................................ – – 1 1 1 .................. .................. .....................................

3 14210-MAT-000 Árvore Comando, Escape ................................................ 1 1 – – – .................. .................. AR, BR, CM, E, ED, G,

ND, SD, SW, U, 2G

– 1 – – – .................. .................. F

14210-MAT-620 Árvore Comando, Escape ................................................ 1 – – – – .................. .................. F

14210-MAT-E00 Árvore Comando, Escape ................................................ – – 1 1 1 .................. .................. .....................................

4 14711-MAT-000 Válvula, Admissão ............................................................ 8 8 8 8 8 .................. .................. .....................................

5 14721-MAT-000 Válvula, Escape................................................................ 8 8 8 8 8 .................. .................. .....................................

6 14731-MT4-000 Tucho, Válvula .................................................................. 16 16 – 16 16 .................. .................. .....................................

14731-MAT-E00 Tucho, Válvula .................................................................. – – 16 – – .................. .................. .....................................

7 14751-MAT-000 Mola Externa, Válvula ....................................................... 16 – – – – .................. .................. E, ED, F, G, ND, SW, U

14751-MAT-003 Mola Externa, Válvula (CHUO HATSUJO)........................ 16 16 16 16 16 .................. .................. AR, BR, CM, SD, 2G

– 16 16 16 16 .................. .................. E, ED, F, ND, SW, U

14751-MAT-004 Mola Externa, Válvula (NIPPON HATSUJO) ..................... 16 16 16 16 16 .................. .................. AR, BR, CM, SD, 2G

– 16 16 16 16 .................. .................. E, ED, F, ND, SW, U

8 14761-MAT-000 Mola Interna, Válvula ........................................................ 16 – – – – .................. .................. E, ED, F, G, ND, SW, U

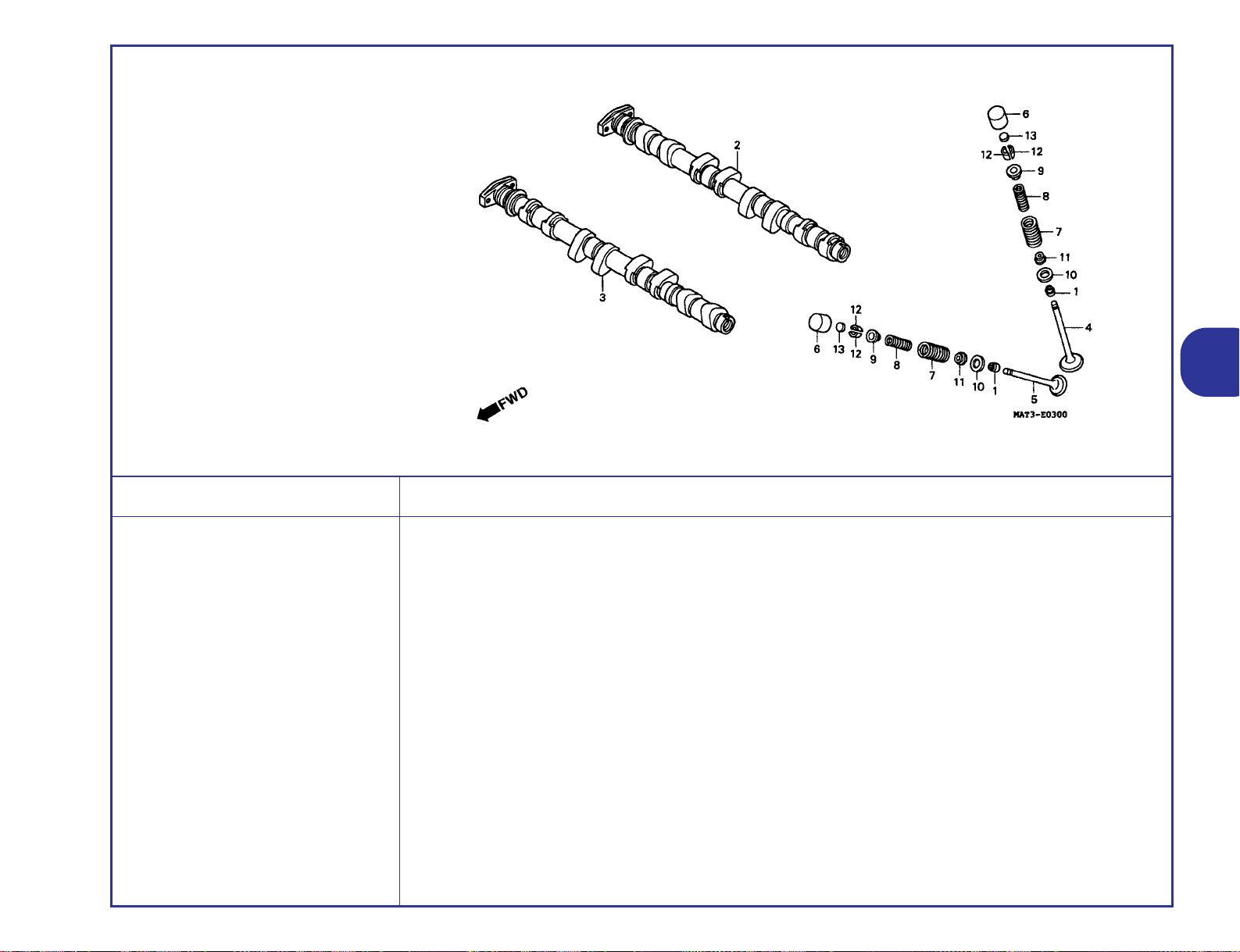

M-3

Árvore Comando

• Válvulas

Árvore Comando, Admissão .................................3,0

(Adicionar 0,8 por Unidade)

• Árvore Comando, Escape.

Válvula..................................................................*4,7

(Adicionar 0,2 por Unidade) (Inclui Retífica) (Exclui Troca, Guia Válvula)

Mola, Válvula........................................................*4,5

(Adicionar 0,1 por Unidade) (Inclui Peça Relativa)

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

(8) 14761-MAT-003 Mola Interna, Válvula (CHUO HATSUJO)......................... 16 16 16 16 16 .................. .................. AR, BR, CM, SD, 2G

– 16 16 16 16 .................. .................. E, ED, F, ND, SW, U

14761-MAT-004 Mola Interna, Válvula (NIPPON HATSUJO) ...................... 16 16 16 16 16 .................. .................. AR, BR, CM, SD, 2G

– 16 16 16 16 .................. .................. E, ED, F, ND, SW, U

9 14771-MAT-000 Trava, Mola Válvula .......................................................... 16 16 16 16 16 .................. .................. .....................................

10 14775-MR7-000 Assento Externo Mola, Válvula ......................................... 16 16 16 16 16 .................. .................. .....................................

11 14777-MT4-000 Assento Interno Mola, Válvula .......................................... 16 16 16 16 16 .................. .................. .....................................

12 14781-MAT-000 Trava, Válvula ................................................................... 32 32 32 32 32 .................. .................. .....................................

13 14901-KT7-013 Calço, Ajuste (1, 200) ....................................................... 16 16 16 16 16 .................. .................. .....................................

14902-KT7-013 Calço, Ajuste (1, 225)....................................................... 16 16 16 16 16 .................. .................. .....................................

14903-KT7-013 Calço, Ajuste (1, 250)....................................................... 16 16 16 16 16 .................. .................. .....................................

14904-KT7-013 Calço, Ajuste (1, 275)....................................................... 16 16 16 16 16 .................. .................. .....................................

14905-KT7-013 Calço, Ajuste (1, 300)....................................................... 16 16 16 16 16 .................. .................. .....................................

14906-KT7-013 Calço, Ajuste (1, 325)....................................................... 16 16 16 16 16 .................. .................. .....................................

14907-KT7-013 Calço, Ajuste (1, 350)....................................................... 16 16 16 16 16 .................. .................. .....................................

14908-KT7-013 Calço, Ajuste (1, 375)....................................................... 16 16 16 16 16 .................. .................. .....................................

14909-KT7-013 Calço, Ajuste (1, 400)....................................................... 16 16 16 16 16 .................. .................. .....................................

14910-KT7-013 Calço, Ajuste (1, 425)....................................................... 16 16 16 16 16 .................. .................. .....................................

14911-KT7-013 Calço, Ajuste (1, 450)....................................................... 16 16 16 16 16 .................. .................. .....................................

14912-KT7-013 Calço, Ajuste (1, 475)....................................................... 16 16 16 16 16 .................. .................. .....................................

M-3

Árvore Comando

• Válvulas

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

(13) 14913-KT7-013 Calço, Ajuste (1, 500) ....................................................... 16 16 16 16 16 .................. .................. .....................................

14914-KT7-013 Calço, Ajuste (1, 525)....................................................... 16 16 16 16 16 .................. .................. .....................................

14915-KT7-013 Calço, Ajuste (1, 550)....................................................... 16 16 16 16 16 .................. .................. .....................................

14916-KT7-013 Calço, Ajuste (1, 575)....................................................... 16 16 16 16 16 .................. .................. .....................................

14917-KT7-013 Calço, Ajuste (1, 600)....................................................... 16 16 16 16 16 .................. .................. .....................................

14918-KT7-013 Calço, Ajuste (1, 625)....................................................... 16 16 16 16 16 .................. .................. .....................................

14919-KT7-013 Calço, Ajuste (1, 650)....................................................... 16 16 16 16 16 .................. .................. .....................................

14920-KT7-013 Calço, Ajuste (1, 675)....................................................... 16 16 16 16 16 .................. .................. .....................................

14921-KT7-013 Calço, Ajuste (1, 700)....................................................... 16 16 16 16 16 .................. .................. .....................................

14922-KT7-013 Calço, Ajuste (1, 725)....................................................... 16 16 16 16 16 .................. .................. .....................................

14923-KT7-013 Calço, Ajuste (1, 750)....................................................... 16 16 16 16 16 .................. .................. .....................................

14924-KT7-013 Calço, Ajuste (1, 775)....................................................... 16 16 16 16 16 .................. .................. .....................................

14925-KT7-013 Calço, Ajuste (1, 800)....................................................... 16 16 16 16 16 .................. .................. .....................................

14926-KT7-013 Calço, Ajuste (1, 825)....................................................... 16 16 16 16 16 .................. .................. .....................................

14927-KT7-013 Calço, Ajuste (1, 850)....................................................... 16 16 16 16 16 .................. .................. .....................................

14928-KT7-013 Calço, Ajuste (1, 875)....................................................... 16 16 16 16 16 .................. .................. .....................................

14929-KT7-013 Calço, Ajuste (1, 900)....................................................... 16 16 16 16 16 .................. .................. .....................................

14930-KT7-013 Calço, Ajuste (1, 925)....................................................... 16 16 16 16 16 .................. .................. .....................................

14931-KT7-013 Calço, Ajuste (1, 950)....................................................... 16 16 16 16 16 .................. .................. .....................................

14932-KT7-013 Calço, Ajuste (1, 975)....................................................... 16 16 16 16 16 .................. .................. .....................................

M-3

Árvore Comando

• Válvulas

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

(13) 14933-KT7-013 Calço, Ajuste (2, 000) ....................................................... 16 16 16 16 16 .................. .................. .....................................

14934-KT7-013 Calço, Ajuste (2, 025)....................................................... 16 16 16 16 16 .................. .................. .....................................

14935-KT7-013 Calço, Ajuste (2, 050)....................................................... 16 16 16 16 16 .................. .................. .....................................

14936-KT7-013 Calço, Ajuste (2, 075)....................................................... 16 16 16 16 16 .................. .................. .....................................

14937-KT7-013 Calço, Ajuste (2, 100)....................................................... 16 16 16 16 16 .................. .................. .....................................

14938-KT7-013 Calço, Ajuste (2, 125)....................................................... 16 16 16 16 16 .................. .................. .....................................

14939-KT7-013 Calço, Ajuste (2, 150)....................................................... 16 16 16 16 16 .................. .................. .....................................

14940-KT7-013 Calço, Ajuste (2, 175)....................................................... 16 16 16 16 16 .................. .................. .....................................

14941-KT7-013 Calço, Ajuste (2, 200)....................................................... 16 16 16 16 16 .................. .................. .....................................

14942-KT7-013 Calço, Ajuste (2, 225)....................................................... 16 16 16 16 16 .................. .................. .....................................

14943-KT7-013 Calço, Ajuste (2, 250)....................................................... 16 16 16 16 16 .................. .................. .....................................

14944-KT7-013 Calço, Ajuste (2, 275)....................................................... 16 16 16 16 16 .................. .................. .....................................

14945-KT7-013 Calço, Ajuste (2, 300)....................................................... 16 16 16 16 16 .................. .................. .....................................

14946-KT7-013 Calço, Ajuste (2, 325)....................................................... 16 16 16 16 16 .................. .................. .....................................

14947-KT7-013 Calço, Ajuste (2, 350)....................................................... 16 16 16 16 16 .................. .................. .....................................

14948-KT7-013 Calço, Ajuste (2, 375)....................................................... 16 16 16 16 16 .................. .................. .....................................

14949-KT7-013 Calço, Ajuste (2, 400)....................................................... 16 16 16 16 16 .................. .................. .....................................

14950-KT7-013 Calço, Ajuste (2, 425)....................................................... 16 16 16 16 16 .................. .................. .....................................

14951-KT1-013 Calço, Ajuste (2, 450)....................................................... 16 16 16 16 16 .................. .................. .....................................

14952-KT7-013 Calço, Ajuste (2, 475)....................................................... 16 16 16 16 16 .................. .................. .....................................

M-3

Árvore Comando

• Válvulas

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

(13) 14953-KT7-013 Calço, Ajuste (2, 500) ....................................................... 16 16 16 16 16 .................. .................. .....................................

14954-KT7-013 Calço, Ajuste (2, 525)....................................................... 16 16 16 16 16 .................. .................. .....................................

14955-KT7-013 Calço, Ajuste (2, 550)....................................................... 16 16 16 16 16 .................. .................. .....................................

14956-KT7-013 Calço, Ajuste (2, 575)....................................................... 16 16 16 16 16 .................. .................. .....................................

14957-KT7-013 Calço, Ajuste (2, 600)....................................................... 16 16 16 16 16 .................. .................. .....................................

14958-KT7-013 Calço, Ajuste (2, 625)....................................................... 16 16 16 16 16 .................. .................. .....................................

14959-KT7-013 Calço, Ajuste (2, 650)....................................................... 16 16 16 16 16 .................. .................. .....................................

14960-KT7-013 Calço, Ajuste (2, 675)....................................................... 16 16 16 16 16 .................. .................. .....................................

14961-KT7-013 Calço, Ajuste (2, 700)....................................................... 16 16 16 16 16 .................. .................. .....................................

14962-KT7-013 Calço, Ajuste (2, 725)....................................................... 16 16 16 16 16 .................. .................. .....................................

14963-KT7-013 Calço, Ajuste (2, 750)....................................................... 16 16 16 16 16 .................. .................. .....................................

14964-KT7-013 Calço, Ajuste (2, 775)....................................................... 16 16 16 16 16 .................. .................. .....................................

14965-KT7-013 Calço, Ajuste (2, 800)....................................................... 16 16 16 16 16 .................. .................. .....................................

M-3

Árvore Comando

• Válvulas

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 06140-MAT-305 Acionador Comp., Tensor ................................................ 1 – – – – 5000064~ AR

1 – – – – 2009731 ~ CM, E, ED, F, G, ND,

SW, U

– 1 1 1 – .................. .................. AR, BR, CM, E, ED, F,

ND, SD, SW, U

– 1 – – – .................. .................. 2G

2 12194-HC5-740 Junta Acionador Comp., Tensor....................................... 1 – – – – ~ 5000063 AR

1 – – – – ~ 2009730 CM, E, ED, F, G, ND,

SW, U

14523-MAL-A00 Junta Acionador Comp., Tensor....................................... 1 – – – – 5000064~ AR

1 – – – – 2009731 ~ CM, E, ED, F, G, ND,

SW, U

1 1 1 1 – .................. .................. 2G

– 1 1 1 1 .................. .................. AR, BR, CM, E, ED, F,

ND, SD, SW, U

3 14321-MAT-000 Pinhão (34D)..................................................................... 2 2 – – – .................. .................. .....................................

14321-MAT-E00 Pinhão (34D)..................................................................... – – 2 2 – .................. .................. .....................................

14321-MAT-E20 Pinhão (34D)..................................................................... – – – – 2 .................. .................. .....................................

4 14401-MAT-003 Corrente, Comando (BORG WARNER) (130L)................. 1 1 1 1 1 .................. .................. .....................................

5 14510-MAT-000 Tensor Comp., Corrente Comando .................................. 1 1 1 1 1 .................. .................. .....................................

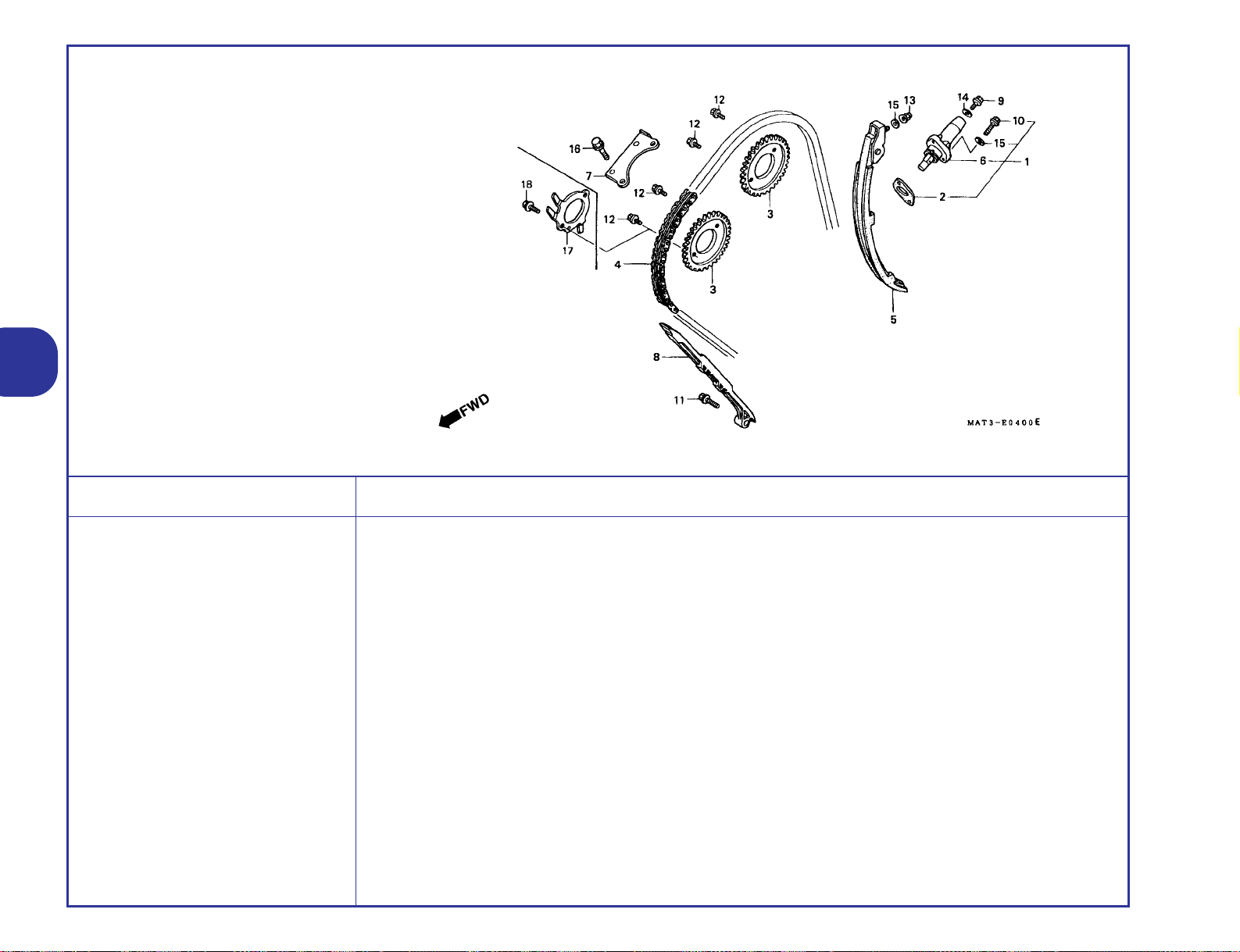

M-4

Corrente de Comando

• Tensor

13.02.01

Pinhão Comando...................................................2,3

(Adicionar 0,1 por Unidade)

• Pulsador, Rotor

Corrente, Comando...............................................3,2

Tensor Comp., Corrente Comando.......................2,5

Acionador Comp., Tensor .....................................0,4

Guia B, Corrente Comando...................................1,9

Guia A, Corrente Comando...................................2,8

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

6 14520-MAT-003 Acionador Comp., Tensor ................................................ 1 – – – – ~ 5000063 AR

1 – – – – ~ 2009730 CM, E, ED, F, G, ND,

SW, U

14520-MAT-630 Acionador Comp., Tensor ................................................ 1 – – – – .................. .................. 2G

14520-MAT-631 Acionador Comp., Tensor ................................................ 1 – – – – 5000064 ~ AR

1 – – – – 2009731 ~ CM, E, ED, F, G, ND,

SW, U

– 1 1 1 – .................. .................. .....................................

14520-MAT-E21 Acionador Comp., Tensor ................................................ – – – – 1 .................. .................. .....................................

7 14546-MAT-000 Guia Comp., B Corrente Comando .................................. 1 1 1 1 1 .................. .................. .....................................

8 14620-MAT-000 Guia A, Corrente Comando.............................................. 1 1 – – – .................. .................. .....................................

14620-MAT-E00 Guia A, Corrente Comando.............................................. – – 1 1 1 .................. .................. .....................................

9 90004-GHB-600 Parafuso, Flange, 6 x 10 (NSHF) ...................................... 1 1 1 1 1 .................. .................. .....................................

10 90004-GHB-670 Parafuso, Flange, 6 x 25 (NSHF) ...................................... 2 – – – – ~ 5000063 AR

2 – – – – ~ 2009730 CM, E, ED, F, G, ND, ..

SW, U

96600-06025-00 Parafuso, Allen, 6 x 25...................................................... 2 – – – – 5000064~ AR

2 – – – – 2009731 ~ CM, E, ED, F, G, ND,

SW, U

2 2 2 2 – .................. .................. 2G

– 2 2 2 2 .................. .................. AR, BR, CM, E, ED, F,

ND, SD, SW, U

M-4

Corrente de Comando

• Tensor

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

11 90021-MM5-000 Parafuso, Arruela, 6 x 12 .................................................. 1 1 1 1 1 .................. .................. .....................................

12 90082-HA0-000 Parafuso, Flange, 7 x 10, 5............................................... 4 4 2 2 2 .................. .................. .....................................

13 90201-415-000 Porca, Cega, 6 mm........................................................... 1 1 1 1 1 .................. .................. .....................................

14 90442-397-000 Arruela, Vedação, 6 mm................................................... 1 1 1 1 1 .................. .................. .....................................

15 90463-ML7-000 Arruela, Vedação, 6, 5 mm............................................... 3 3 3 3 3 .................. .................. .....................................

16 95701-06014-00 Parafuso, Flange, 6 x 14................................................... 2 2 2 2 2 .................. .................. .....................................

17 14405-MAT-E00 Pulsador, Rotor................................................................. – – 1 1 1 .................. .................. .....................................

18 90086-MZ8-H00 Parafuso, Flange Especial, 7 x 13 .................................... – – 2 2 2 .................. .................. .....................................

M-4

Corrente de Comando

• Tensor

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 11311-MAT-000 Tampa, Pulsador .............................................................. 1 1 1 1 1 .................. .................. .....................................

2 11331-MAT-000 Tampa Embreagem.......................................................... 1 1 – – – .................. .................. .....................................

11331-MAT-E00 Tampa Embreagem.......................................................... – – 1 – – .................. .................. BR, E, ED, F, SD, SW,

U, 2G

– – 1 – 1 .................. .................. CM

11331-MAT-E10 Tampa Embreagem.......................................................... – – – 1 1 .................. .................. BR, E, ED, F, SD, SW,

U, 2G

– – – 1 – .................. .................. CM

3 11332-ML7-000 Tampa, 45 mm.................................................................. 1 1 1 1 – .................. .................. .....................................

4 11334-MAN-620 Borracha, Tampa Central ................................................. 1 1 1 1 – .................. .................. .....................................

5 11371-MAT-000 Tampa Central.................................................................. 1 1 – – – .................. .................. .....................................

11371-MAT-E00 Tampa Central.................................................................. – – 1 – – .................. .................. BR, E, ED, F, SD, SW,

U, 2G

1 – 1 – – .................. .................. CM

11371-MAT-E10 Tampa Central.................................................................. – – – 1 1 .................. .................. BR, E, ED, F, SD, SW,

U, 2G

– – – 1 – .................. .................. CM

6 11391-MAT-000 Junta, Tampa Pulsador..................................................... 1 1 1 1 1 .................. .................. .....................................

7 11393-MAT-000 Junta Tampa Embreagem................................................ 1 1 1 1 1 .................. .................. .....................................

8 15611-MB0-000 Tampa Verificação Óleo................................................... 1 1 1 1 1 .................. .................. .....................................

M-5

Tampa Embreagem

Tampa, Pulsador ...................................................0,6

• Junta Tampa Embreagem

• Pulsador Rotor

Tampa Embreagem...............................................0,7

Junta, Tampa Pulsador..........................................0,5

Gerador Pulsos Comp...........................................0,9

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

9 15650-MAT-000 Medidor, Nível Óleo.......................................................... 1 1 1 1 1 .................. .................. .....................................

10 30291-MV9-671 Pulsador, Rotor ................................................................. 1 1 – – – .................. .................. .....................................

30291-MAT-E00 Pulsador, Rotor................................................................. – – 1 – – .................. .................. .....................................

– – – 1 – .................. .................. 2G

– – – 1 – ~3308823 BR, CM, E, ED, F, SD,

SW, U

30291-MAT-E01 Pulsador, Rotor................................................................. – – – – 1 .................. .................. .....................................

– – – 1 1 3308824 ~ BR, CM, E, ED, F, SD,

SW, U

11 30300-MAT-003 Gerador, Pulsos................................................................ 1 1 1 1 1 .................. .................. .....................................

12 90001-MAT-000 Parafuso, Tampa Central.................................................. 1 1 1 1 1 .................. .................. .....................................

13 90005-GHB-680 Parafuso, Flange, 6 x 28 (NSHF) ...................................... 19 19 19 19 – .................. .................. .....................................

90006-GHB-680 Parafuso, Flange, 6 x 28 (NSHF) ...................................... – – – – 19 .................. .................. .....................................

14 90013-430-000 Parafuso, Especial, 10 x 25.............................................. 1 1 1 1 1 .................. .................. .....................................

15 90405-KT7-000 Arruela, 10, 5 x 27 ............................................................ 1 1 1 1 1 .................. .................. .....................................

16 90543-MV9-670 Borracha, Fixação ............................................................ 1 1 1 1 1 .................. .................. .....................................

17 91301-ML7-003 Anel, Vedação, 48, 1 x 3, 6 (ARAI)................................... 1 1 1 1 1 .................. .................. .....................................

18 91301-250-000 Anel, Vedação, 21, 5 mm ................................................. 1 1 1 1 1 .................. .................. .....................................

19 91316-MJ8-003 Anel, Vedação, 8, 4 x 2, 4 ................................................ 1 1 1 1 1 .................. .................. .....................................

20 94301-08140 Pino, Guia, 8 x 14 ............................................................. 2 2 2 2 2 .................. .................. .....................................

21 95701-06014-00 Parafuso, Flange, 6 x 14................................................... 2 2 2 2 2 .................. .................. .....................................

M-5

Tampa Embreagem

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 15131-MAL-601 Engrenagem, Bomba Óleo (26D)..................................... 1 – – – – ~5000114 AR

1 – – – – ~2011355 CM, E, ED, F, G, ND,

SW, U

15131-MAL-A01 Engrenagem, Bomba Óleo (26D)..................................... 1 – – – – 5000115 ~ R

1 – – – – 2011356 ~ CM, E, ED, F, G, ND,

SW, U

1 – – – – .................. .................. 2G

1 – – – – .................. .................. AR, BR, CM, E, ED, F,

ND, SD, SW, U

2 22100-MAT-000 Carcaça Externa, Embreagem......................................... 1 1 – – – .................. .................. .....................................

3 22116-MAT-000 Guia Externa Embreagem ................................................ 1 1 – – – .................. .................. .....................................

4 22120-MAT-000 Embreagem Central ......................................................... 1 1 – – – .................. .................. .....................................

5 22125-MAT-000 Assento Mola JUDDER..................................................... 1 1 – – – .................. .................. .....................................

6 22201-MAT-000 Disco A, Fricção Embreagem .......................................... 8 8 – – – .................. .................. .....................................

7 22202-MAT-000 Disco B, Fricção Embreagem .......................................... 1 1 – – – .................. .................. .....................................

8 22321-MAT-000 Placa, Embreagem........................................................... 8 8 – – – .................. .................. .....................................

9 22350-MAT-000 Placa Pressão Embreagem.............................................. 1 1 – – – .................. .................. .....................................

10 22366-MAT-000 Pino, Acionamento Embreagem....................................... 1 1 – – – .................. .................. .....................................

11 22401-MAT-000 Mola, Embreagem ............................................................ 5 5 – – – .................. .................. .....................................

12 22402-MAT-000 Mola, JUDDER.................................................................. 1 1 – – – .................. .................. .....................................

M-6

Embreagem

Engrenagem Bomba, Óleo....................................1,0

• Carcaça Externa, Embreagem

• Embreagem, Central

Disco Fricção Embreagem....................................0,8

(Inclui Peça Relativa) (Um ou Todos)

• Placa Pressão, Embreagem

• Rolamento, Radial Esferas, 16003

Pino Acionamento, Embreagem............................0,7

• Mola, Embreagem (Uma Ou Todas)

Vareta Acionamento, Embreagem ........................0,3

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

13 22431-MAT-000 Trava Central, Embreagem .............................................. 1 1 – – – .................. .................. .....................................

14 22850-MAT-000 Vareta, Acionamento Embreagem ................................... 1 1 – – – .................. .................. .....................................

15 90022-MAT-000 Parafuso, Arruela, 6 x 32 .................................................. 5 5 – – – .................. .................. .....................................

16 90231-MS2-610 Porca, Trava, 25 mm ........................................................ 1 1 – – – .................. .................. .....................................

17 90401-MS2-610 Arruela, Encosto, 28, 2 x 56 x 2........................................ 1 1 – – – .................. .................. .....................................

18 90432-MM8-003 Arruela, Pressão, 25 mm (CHUO HATSUJO)................... 1 1 – – – .................. .................. .....................................

19 90451-VM0-000 Arruela, Encosto, 25 x 40 x 2............................................ 1 1 – – – .................. .................. .....................................

20 91008-362-000 Rolamento, Radial Esferas, 16003 ................................... 1 1 – – – .................. .................. .....................................

21 91024-MW3-671 Rolamento, Agulhas, 35 x 42 x 30.................................... 1 1 – – – .................. .................. .....................................

M-6

Embreagem

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 15131-MAT-E01 Engrenagem, Bomba Óleo............................................... – – 1 1 1 .................. .................. .....................................

2 22100-MAT-E00 Carcaça Externa, Embreagem......................................... – – 1 1 1 .................. .................. .....................................

3 22116-MAT-000 Guia Externa, Embreagem ............................................... – – 1 1 1 .................. .................. .....................................

4 22120-MAT-E00 Embreagem, Central ........................................................ – – 1 1 1 .................. .................. .....................................

5 22201-MAT-E00 Disco Fricção, Embreagem.............................................. – – 5 5 5 .................. .................. .....................................

6 22201-MAT-000 Disco A, Fricção Embreagem .......................................... – – 2 2 2 .................. .................. .....................................

7 22321-MAT-000 Placa, Embreagem........................................................... – – 6 6 6 .................. .................. .....................................

8 22350-MAT-E00 Placa Pressão, Embreagem............................................. – – 1 1 1 .................. .................. .....................................

9 22366-MAT-000 Pino Acionamento, Embreagem....................................... – – 1 1 1 .................. .................. .....................................

10 22401-MAT-E00 Mola, Embreagem............................................................ – – 6 6 6 .................. .................. .....................................

11 22850-MAT-E00 Braço Acionamento, Embreagem.................................... – – 1 1 – .................. .................. .....................................

22850-MAT-000 Braço Acionamento, Embreagem .................................... – – – – 1 .................. .................. .....................................

12 90022-MAT-E00 Parafuso, Arruela, 6 x 35.................................................. – – 6 6 6 .................. .................. .....................................

13 90231-MS2-610 Porca, Trava, 25 mm ........................................................ – – 1 1 1 .................. .................. .....................................

14 90401-MS2-610 Arruela, Encosto, 28, 2 x 56 x 2........................................ – – 1 1 1 .................. .................. .....................................

15 90432-MM8-003 Arruela, Pressão, 25 mm (CHUO HATSUJO)................... – – 1 1 1 .................. .................. .....................................

16 90451-VM0-000 Arruela, Encosto, 25 x 40 x 2............................................ – – 1 1 1 .................. .................. .....................................

17 91008-362-000 Rolamento, Radial Esferas, 16003 ................................... – – 1 1 1 .................. .................. .....................................

18 91024-MW3-671 Rolamento, Agulhas, 35 x 42 x 30.................................... – – 1 1 1 .................. .................. .....................................

M-6.1

Embreagem

Engrenagem, Bomba Óleo....................................1,0

• Carcaça Externa, Embreagem

• Embreagem Central

Disco Fricção Embreagem....................................0,8

(Inclui Peça Relativa) (Um ou Todos)

• Placa Pressão, Embreagem

• Rolamento, Radial Esferas, 16003

Pino Acionamento, Embreagem............................0,7

• Mola, Embreagem (Uma ou Todas)

Vareta Comp., Acionamento Embreagem.............0,3

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 13111-892-000 Pino, Pistão....................................................................... 1 1 1 1 1 .................. .................. .....................................

2 28101-MAT-000 Engrenagem, Redução Partida (17D/74D) ...................... 1 1 1 1 1 .................. .................. .....................................

3 28110-MAT-000 Engrenagem Comp., Partida (55D).................................. 1 1 1 1 1 .................. .................. .....................................

4 28125-MV9-672 Carcaça Externa, Embreagem Partida............................. 1 1 1 1 1 .................. .................. .....................................

5 90085-413-781 Parafuso, Allen, 6 mm....................................................... 6 6 6 6 6 .................. .................. .....................................

M-7

Embreagem Partida

13.02.01

Engrenagem, Redução Partida.............................0,7

Engrenagem Comp., Partida.................................0,8

Carcaça Externa, Embreagem..............................1,0

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 11321-MAT-000 Tampa Gerador ............................................................... 1 1 – – – .................. .................. .....................................

11321-MAT-E00 Tampa Gerador ................................................................ – – 1 – – .................. .................. BR, E, ED, F, SD, SW,

U, 2G

– – 1 – 1 .................. .................. CM

11321-MAT-E10 Tampa Gerador ................................................................ – – – 1 1 .................. .................. BR, E, ED, F, SD, SW,

U, 2G

– – – 1 – .................. .................. CM

2 11392-MAT-000 Junta, Tampa Gerador ..................................................... 1 1 1 1 1 .................. .................. .....................................

3 90005-GHB-680 Parafuso, Flange, 6 x 28 (NSHF) ...................................... 10 10 10 10 – .................. .................. .....................................

90006-GHB-680 Parafuso, Flange, 6 x 28 (NSHF) ...................................... – – – – 10 .................. .................. .....................................

4 94301-10160 Pino, Guia, 10 x 16 ........................................................... 1 1 1 1 1 .................. .................. .....................................

M-8

Tampa Lateral Esquerda

Tampa Gerador.....................................................0,7

Junta, Tampa Gerador ..........................................0,6

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 11333-MV9-670 Presilha Fiação, Gerador.................................................. 1 1 1 1 1 .................. .................. .....................................

2 31110-MAT-004 Gerador Comp.................................................................. 1 1 – – – .................. .................. .....................................

31110-MAT-E01 Gerador Comp. (DENSO)................................................. – – 1 1 1 .................. .................. .....................................

3 31120-MAT-004 Estator Comp.................................................................... 1 1 – – – .................. .................. .....................................

31120-MAT-E01 Estator Comp.................................................................... – – 1 1 1 .................. .................. .....................................

4 90023-MV9-670 Parafuso, Flange, 10 mm.................................................. 1 1 – – – .................. .................. .....................................

90023-MBW-000 Parafuso, Flange, 10 mm.................................................. – – 1 1 1 .................. .................. .....................................

5 90405-KT7-000 Arruela, 10, 5 x 27 ............................................................ 1 1 – – – .................. .................. .....................................

90404-MBW-000 Arruela, 10 mm ................................................................. – – 1 1 1 .................. .................. .....................................

6 96600-06012-00 Parafuso, Allen, 6 x 12...................................................... 1 1 1 1 1 .................. .................. .....................................

7 96600-06040-00 Parafuso, Allen, 6 x 40...................................................... 4 4 4 4 4 .................. .................. .....................................

M-9

Gerador

13.02.01

Gerador Comp.......................................................1,0

Estator Comp.........................................................1,1

13.02.01

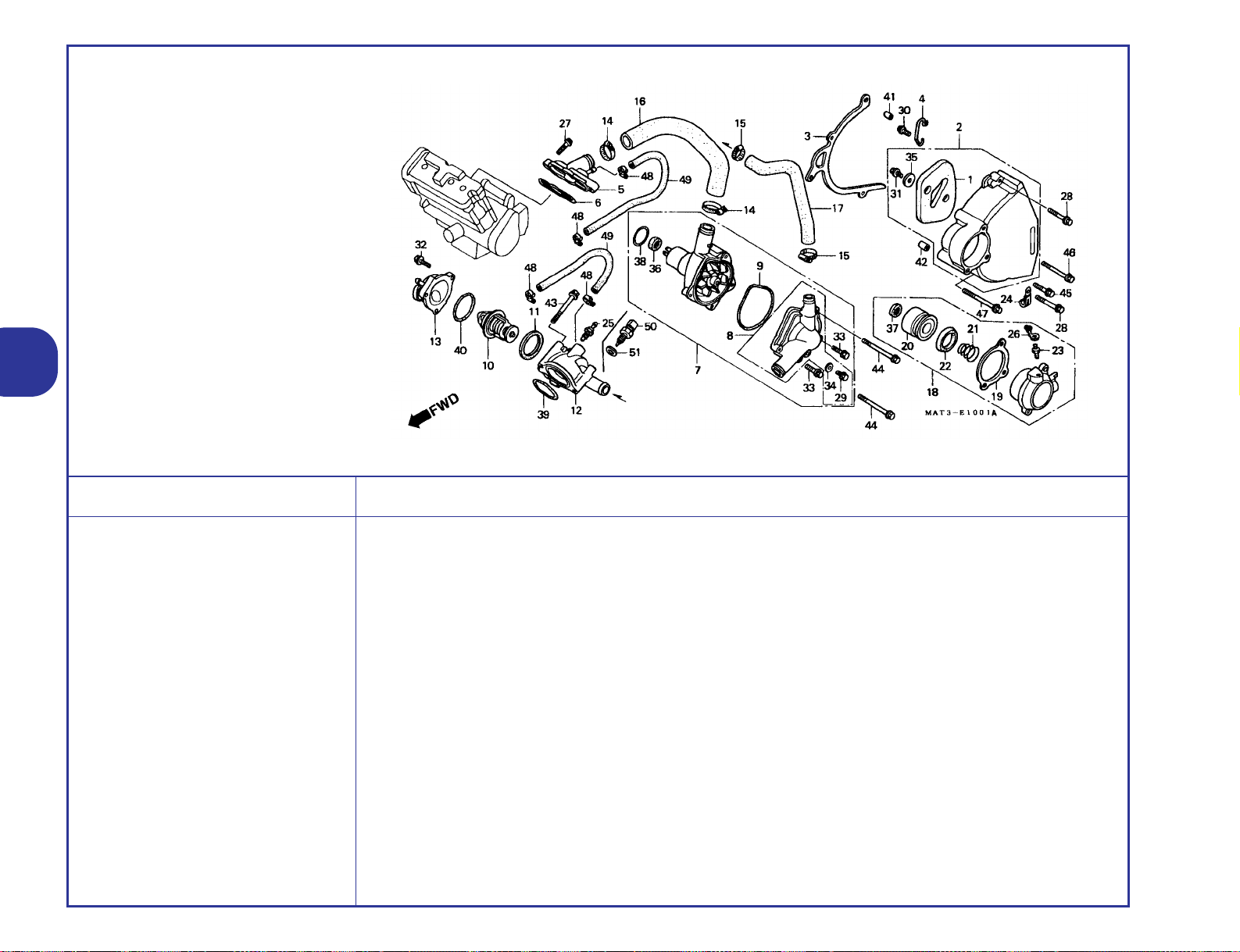

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 11342-MZ7-000 Guarnição Tampa Esquerda ............................................ 1 – – – – .................. .................. .....................................

2 11350-MAT-000 Tampa Traseira Esquerda................................................ 1 – – – – .................. .................. .....................................

3 11355-MAT-000 Placa Guia Corrente ......................................................... 1 – – – – .................. .................. .....................................

4 16173-MAT-000 Presilha, Fiação ................................................................ 1 – – – – .................. .................. .....................................

5 19063-MAT-000 Junção Água .................................................................... 1 – – – – .................. .................. .....................................

6 19064-MAT-000 Junta Junção Água........................................................... 1 – – – – .................. .................. .....................................

7 19200-MAT-000 Bomba D’ Água Comp ..................................................... 1 – – – – .................. .................. E, ED, F, G, ND, U, 2G

19200-MAT-670 Bomba D’ Água Comp ..................................................... 1 – – – – .................. .................. AR, CM, SW

8 19220-MAT-305 Tampa, Bomba D’ Água Comp ........................................ 1 – – – – .................. .................. E, ED, F, G, ND, U, 2G

9 19220-MAT-670 Tampa, Bomba D‘ Água Comp ........................................ 1 – – – – .................. .................. AR, CM, SW

10 19226-MAT-000 Junta Tampa, Bomba D’ Água Comp .............................. 1 – – – – .................. .................. .....................................

11 19300-MAT-600 Termostato........................................................................ 1 – – – – .................. .................. E, ED, G, ND, U

19300-MAT-601 Termostato........................................................................ 1 – – – – .................. .................. 2G

19300-MG9-000 Termostato........................................................................ 1 – – – – .................. .................. AR, CM, F, SW

12 19314-MAT-000 Carcaça Comp., Termostato ............................................ 1 – – – – .................. .................. E, ED, F, G, ND, U, 2G

19314-MAT-670 Carcaça Comp., Termostato ............................................ 1 – – – – .................. .................. AR, CM, SW

13 19315-MAT-000 Tampa, Termostato........................................................... 1 – – – – .................. .................. .....................................

14 19504-ZG8-000 Presilha, Mangueira D’ Água............................................ 2 – – – – .................. .................. .....................................

15 19521-MAT-000 Mangueira D’ Água........................................................... 1 – – – – .................. .................. .....................................

16 19522-MAT-000 Mangueira B, D’ Água ...................................................... 1 – – – – .................. .................. E, ED, F, G, ND, U, 2G

M-10

Bomba D’Água

Tampa Comp., Traseira Esquerda........................0,3

Junção, Água ........................................................0,9

• Carcaça, Termostato

• Tampa, Termostato

• Unidade Térmica

Bomba D’ Água Comp ..........................................0,8

• Pistão Deslizador Cilindro (Inclui Peça Relativa)

Tampa Comp., Bomba D’ Água............................0,7

Junta Tampa Bomba D’ Água...............................0,6

• Cilindro Comp

Termostato.............................................................1,0

• Mangueira D’ Água (Adicionar 0,1 por Unidade)

Anel, Vedação, 32,95 x 2,62 .................................0,4

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

17 22860-MT7-000 Cilindro Comp................................................................... 1 – – – – .................. .................. .....................................

18 22862-MW7-650 Junta, Cilindro................................................................... 1 – – – – .................. .................. .....................................

19 22863-MJ8-003 Pistão Cilindro................................................................... 1 – – – – .................. .................. .....................................

20 22864-MT7-006 Mola, Cilindro.................................................................... 1 – – – – .................. .................. .....................................

21 22865-MJ8-003 Copo, Cilindro................................................................... 1 – – – – .................. .................. .....................................

22 22866-MF2-711 Parafuso, Sangria ............................................................. 1 – – – – .................. .................. .....................................

23 35211-443-760 Presilha, Interruptor Fiação .............................................. 1 – – – – .................. .................. .....................................

24 37750-PC1-004 Unidade Térmica (DENSO) .............................................. 1 – – – – .................. .................. .....................................

25 43353-461-771 Capa Sangria.................................................................... 1 – – – – .................. .................. .....................................

26 90004-GHB-670 Parafuso, Flange, 6 x 25 (NSHF) ...................................... 2 – – – – .................. .................. .....................................

27 90005-GHB-710 Parafuso, Flange, 6 x 40 (NSHF) ...................................... 2 – – – – .................. .................. .....................................

28 90013-MW0-000 Parafuso, Flange, 6 x 12................................................... 1 – – – – .................. .................. .....................................

29 90014-952-000 Parafuso, Flange, 6 x 14 (CT200)..................................... 1 – – – – .................. .................. .....................................

30 90083-657-000 Parafuso, Flange, 6 x 10................................................... 2 – – – – .................. .................. .....................................

31 90121-MW0-000 Parafuso, Flange, 6 x 25................................................... 2 – – – – .................. .................. .....................................

32 90463-ML7-000 Arruela, Vedação, 6, 5 mm............................................... 1 – – – – .................. .................. .....................................

33 90503-898-000 Arruela, Fixação................................................................ 2 – – – – .................. .................. .....................................

34 90670-GHB-610 Presilha, Mangueira Água ................................................ 2 – – – – .................. .................. E, ED, F, G, ND, U, 2G

35 91201-MV4-003 Vedador, Óleo, 12 x 26 x 7 (ARAI) ................................... 1 – – – – .................. .................. .....................................

36 91209-MB0-003 Vedador, Óleo, 8 x 18 x 5................................................. 1 – – – – .................. .................. .....................................

M-10

Bomba D’Água

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

37 91302-MB0-013 Anel, Vedação, 32, 95 x 2, 62 (ARAI)............................... 1 – – – – .................. .................. .....................................

38 91352-KM1-005 Anel, Vedação, 47 x 1, 9 (ARAI)....................................... 1 – – – – .................. .................. .....................................

39 91352-MN8-003 Anel, Vedação.................................................................. 1 – – – – .................. .................. .....................................

40 94301-08100 Pino, Guia, 8 x 10 ............................................................. 2 – – – – .................. .................. .....................................

41 94301-08140 Pino, Guia, 8 x 14 ............................................................. 2 – – – – .................. .................. .....................................

42 95701-06045-00 Parafuso, Flange, 6 x 45................................................... 2 – – – – .................. .................. .....................................

43 95701-06065-07 Parafuso, Flange, 6 x 65................................................... 2 – – – – .................. .................. .....................................

44 96001-06020-07 Parafuso, Flange, 6 x 20................................................... 1 – – – – .................. .................. .....................................

45 96001-06075-07 Parafuso, Flange, 6 x 75................................................... 1 – – – – .................. .................. .....................................

46 96001-06080-07 Parafuso, Flange, 6 x 80................................................... 1 – – – – .................. .................. .....................................

M-10

Bomba D’Água

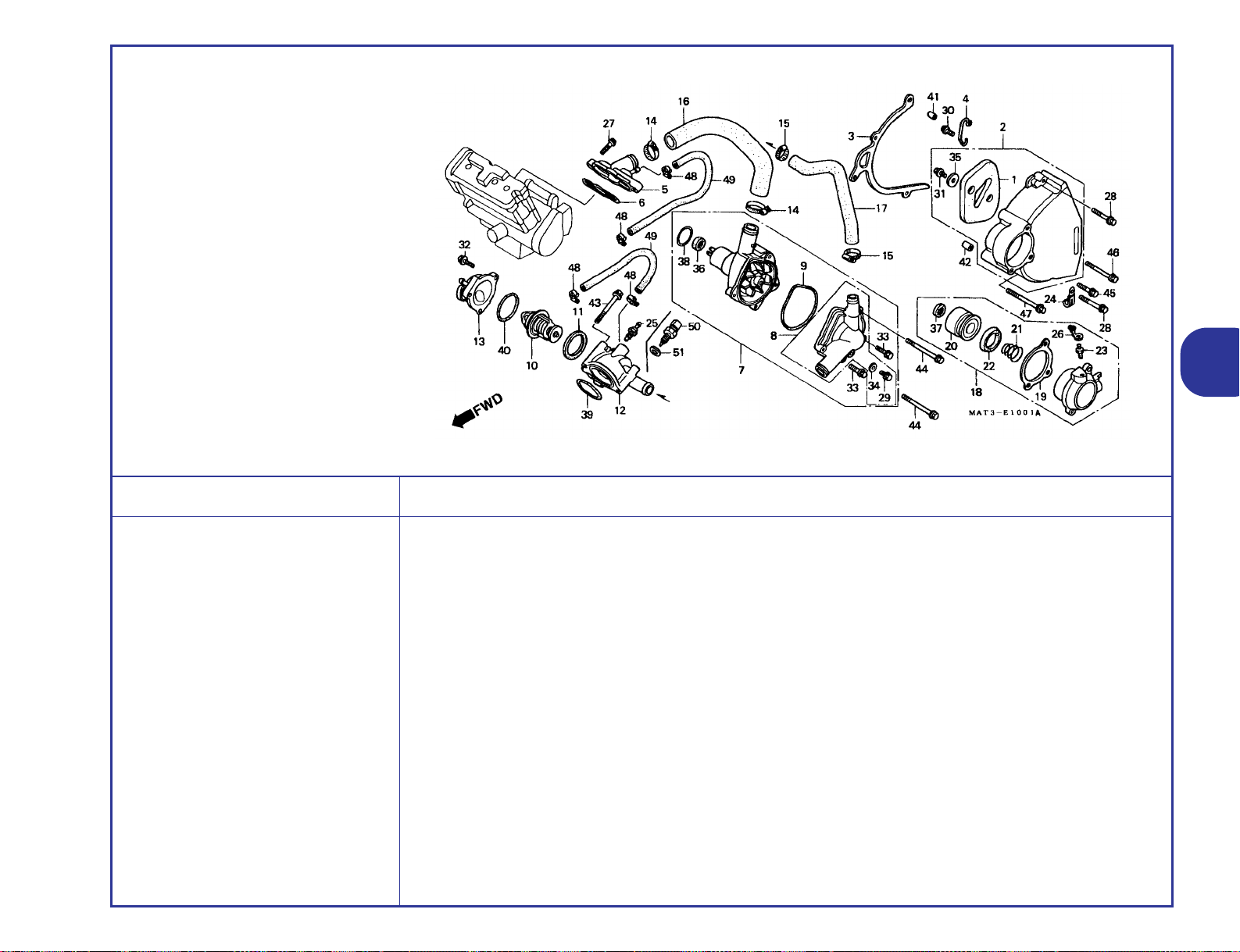

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 11342-MZ7-000 Borracha Tampa Lateral Esquerda .................................. – 1 1 1 1 .................. .................. .....................................

2 11350-MAT-000 Tampa Comp., Traseira Esquerda ................................... – 1 1 1 1 .................. .................. .....................................

3 11355-MAT-000 Placa Guia Corrente Comando ........................................ – 1 1 1 1 .................. .................. .....................................

4 16173-MAT-000 Presilha, Fiação ................................................................ – 1 1 1 – .................. .................. .....................................

16173-MAT-E20 Presilha, Fiação ................................................................ – – – – 1 .................. .................. .....................................

5 19063-MAT-000 Junção, Bomba D’ Água .................................................. – 1 – – – .................. .................. .....................................

19060-MAT-E00 Junção, Bomba D’ Água .................................................. – – 1 1 – .................. .................. .....................................

19060-MAT-E20 Junção, Bomba D’ Água .................................................. – – – – 1 .................. .................. .....................................

6 19064-MAT-000 Junta, Bomba D Água ...................................................... – 1 1 1 1 .................. .................. .....................................

7 19200-MAT-760 Bomba D’ Água Comp ..................................................... – 1 1 1 – .................. .................. .....................................

19200-MAT-E20 Bomba D’ Água Comp ..................................................... – – – – 1 .................. .................. .....................................

8 19220-MAT-760 Tampa Comp., Bomba D’ Água ....................................... – 1 1 1 1 .................. .................. .....................................

19226-MAT-000 Junta, Tampa Comp., Bomba D’ Água ............................ – 1 1 1 1 .................. .................. .....................................

10 19300-MAT-760 Termostato........................................................................ – 1 – – – .................. .................. BR

19300-MAT-761 Termostato........................................................................ – 1 1 1 1 .................. .................. AR, CM, E, ED, F, ND,

SD, SW, U 2G

– – 1 1 1 .................. .................. BR

11 19305-MN5-000 Borracha, Termostato....................................................... – 1 1 1 1 .................. .................. .....................................

12 19314-MAT-305 Carcaça , Termostato....................................................... – 1 – – – .................. .................. .....................................

19310-MAT-305 Carcaça, Termostato ........................................................ – – 1 1 1 .................. .................. .....................................

M-10.1

Bomba D’Água

13.02.01

Tampa Traseira Esquerda.....................................0,3

Junção, Mangueira................................................0,9

• Carcaça Termostato

• Tampa Termostato

• Unidade Térmica

Bomba D Água Comp...........................................0,8

• Pistão, Cilindro, Válvula Compensadora

Tampa Comp., Bomba Dágua ..............................0,7

• Sensor Comp., Temperatura Água

Junta Tampa Bomba D Água................................0,6

• Cilindro Comp., Válvula Compensadora

Termostato.............................................................1,0

• Mangueira D Água (Adicionar 0,1 por Unidade)

Anel, Vedação, 32,95 x 2,62 .................................0,4

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

13 19315-MAT-762 Tampa, Termostato........................................................... – 1 – – – .................. .................. .....................................

19315-MAT-EG0 Tampa, Termostato........................................................... – – 1 1 – .................. .................. .....................................

19315-MAT-E20 Tampa, Termostato........................................................... – – – – 1 .................. .................. .....................................

14 19504-ZG8-000 Presilha, Mangueira Água ................................................ – 2 2 2 2 .................. .................. .....................................

15 19516-ML7-691 Presilha, Mangueira, 24 x 32 mm..................................... – 2 2 2 2 .................. .................. .....................................

16 19521-MAT-000 Mangueira Água............................................................... – 1 1 1 1 .................. .................. .....................................

17 19523-MAT-760 Mangueira B Água............................................................ – 1 1 1 1 .................. .................. .....................................

18 22860-MT7-000 Cilindro Comp., Válvula Compensadora.......................... – 1 1 1 1 .................. .................. .....................................

19 22862-MW7-650 Junta, Cilindro Válvula Compensadora ............................ – 1 1 1 1 .................. .................. .....................................

20 22863-MJ8-003 Pistão, Válvula Compensadora ........................................ – 1 1 1 1 .................. .................. .....................................

21 22864-MT7-006 Mola, Válvula Compensadora .......................................... – 1 1 1 1 .................. .................. .....................................

22 22865-MJ8-003 Copo, Cilindro Válvula Compensadora ............................ – 1 1 1 1 .................. .................. .....................................

23 22866-MF2-711 Parafuso, Sangria ............................................................. – 1 1 1 1 .................. .................. .....................................

24 35211-443-760 Presilha Interruptor Fiação ............................................... – 1 1 1 1 .................. .................. .....................................

25 37750-PC1-004 Unidade Térmica (DENSO) .............................................. – 1 – – – .................. .................. .....................................

26 43353-461-771 Capa, Parafuso Sangria ................................................... – 1 1 1 1 .................. .................. .....................................

27 90004-GHB-670 Parafuso, Flange, 6 x 25 (NSHF) ...................................... – 2 2 2 2 .................. .................. .....................................

28 90005-GHB-710 Parafuso, Flange, 6 x 40 (NSHF) ...................................... – 2 2 2 2 .................. .................. .....................................

29 90013-MW0-000 Parafuso, Flange, 6 x 12................................................... – 1 1 1 1 .................. .................. .....................................

M-10.1

Bomba D’Água

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

30 90014-952-000 Parafuso, Flange, 6 x 14 (CT200)..................................... – 1 1 1 – .................. .................. .....................................

90029-MT4-000 Parafuso, Flange, 6 x 12 (CT200)..................................... – – – – 1 .................. .................. .....................................

31 90083-657-000 Parafuso, Flange, 6 x 10................................................... – 2 2 2 2 .................. .................. .....................................

32 90121-MV9-670 Parafuso, Flange, 6 x 25................................................... – 3 3 3 3 .................. .................. .....................................

33 90121-MW0-000 Parafuso, Flange, 6 x 25................................................... – 2 2 2 2 .................. .................. .....................................

34 90463-ML7-000 Arruela, Vedação, 6, 5 mm............................................... – 1 1 1 1 .................. .................. .....................................

35 90503-898-000 Arruela, Fixação................................................................ – 2 2 2 2 .................. .................. .....................................

36 91201-MV4-003 Vedador, Óleo, 12 x 26 x 7 (ARAI) ................................... – 1 1 1 1 .................. .................. .....................................

37 91209-MB0-003 Vedador, Óleo, 8 x 18 x 5................................................. – 1 1 1 1 .................. .................. .....................................

38 91302-MB0-013 Anel, Vedação, 32, 95 x 2, 62 (ARAI)............................... – 1 1 1 1 .................. .................. .....................................

39 91352-KM1-005 Anel, Vedação, 47 x 1, 9 (ARAI)....................................... – 1 1 1 1 .................. .................. .....................................

40 91352-MN8-003 Anel, Vedação, ................................................................ – 1 1 1 1 .................. .................. .....................................

41 94301-08100 Pino, Guia, 8 x 10 ............................................................. – 2 2 2 2 .................. .................. .....................................

42 94301-08140 Pino, Guia, 8 x 14 ............................................................. – 2 2 2 2 .................. .................. .....................................

43 95701-06060-00 Parafuso, Flange, 6 x 60................................................... – 2 2 2 2 .................. .................. .....................................

44 95701-06065-07 Parafuso, Flange, 6 x 65................................................... – 2 2 2 2 .................. .................. .....................................

45 96001-06020-07 Parafuso, Flange, 6 x 20................................................... – 1 1 1 1 .................. .................. .....................................

46 96001-06075-07 Parafuso, Flange, 6 x 75................................................... – 1 1 1 1 .................. .................. .....................................

47 96001-06080-01 Parafuso, Flange, 6 x 80................................................... – 1 1 1 1 .................. .................. .....................................

48 19507-MAT-000 Presilha, Mangueira Radiador.......................................... – – 4 4 4 .................. .................. .....................................

M-10.1

Bomba D’Água

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

49 19512-MAT-E00 Mangueira, Carcaça Termostato...................................... – – 2 2 2 .................. .................. .....................................

50 37870-MAT-E01 Sensor Comp., Temperatura D’ Água.............................. – – 1 1 – .................. .................. .....................................

37870-MBG-003 Sensor Comp., Temperatura D’ Água.............................. – – – – 1 .................. .................. .....................................

51 90454-MC7-000 Arruela, Especial, 12 mm ................................................. – – 1 1 1 .................. .................. .....................................

M-10.1

Bomba D’Água

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 31200-MAT-003 Motor Partida, Comp ........................................................ 1 1 1 1 1 .................. .................. .....................................

2 31201-MR6-008 Terminal, Escovas ............................................................ 1 1 1 1 1 .................. .................. .....................................

3 31205-MV9-671 Parafuso, Fixação ............................................................. 2 2 2 2 2 .................. .................. .....................................

4 31206-MR6-008 Suporte Escovas............................................................... 1 1 1 1 1 .................. .................. .....................................

5 31207-KS5-901 Anel................................................................................... 2 2 2 2 2 .................. .................. .....................................

6 90071-MB0-000 Porca, Arruela, 6 mm........................................................ 2 2 2 2 2 .................. .................. .....................................

7 91309-425-003 Anel, Vedação, 24, 4 x 3, 1 (ARAI)................................... 1 1 1 1 1 .................. .................. .....................................

8 91320-MB0-000 Anel, Vedação .................................................................. 1 1 1 1 1 .................. .................. .....................................

9 95701-06028-00 Parafuso Flange, 6 x 28.................................................... 2 2 2 2 2 .................. .................. .....................................

M-11

Motor Partida

13.02.01

Motor Partida Comp ..............................................0,4

Terminal, Escovas .................................................0,7

• Suporte Escovas

13.02.01

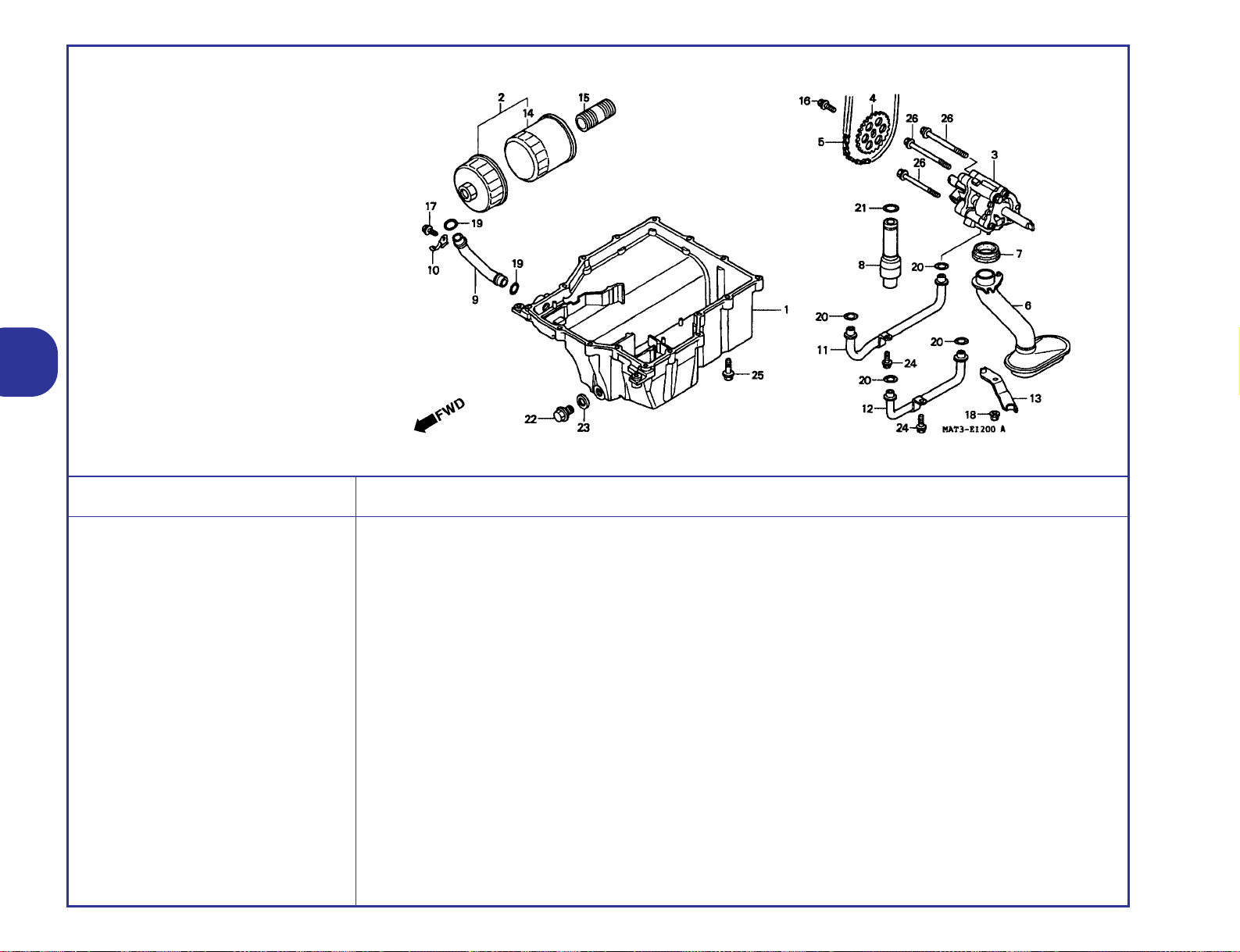

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 11210-MAT-000 Cárter................................................................................ 1 1 1 1 – .................. .................. .....................................

11210-MAT-E20 Cárter................................................................................ – – – – 1 .................. .................. .....................................

2 15010-MW0-000 Filtro Comp., Óleo............................................................. (1) (1) (1) (1) (1) .................. .................. .....................................

3 15100-MAT-000 Bomba Comp., Óleo......................................................... 1 1 1 1 1 .................. .................. .....................................

4 15134-MAT-000 Engrenagem Comp., Bomba Óleo (29D)......................... 1 1 1 1 1 .................. .................. .....................................

5 15140-MAT-000 Corrente, Bomba Óleo (25H-56) ...................................... 1 – – – – .................. .................. E, ED, F, G, ND, SW, U

15140-MAT-003 Corrente, Bomba Óleo (DID 25H-56LE) ........................... 1 1 1 1 1 .................. .................. AR, BR, CM, SD, 2G

– 1 1 1 1 .................. .................. E, ED, F, ND, SW, U

6 15150-MAT-000 Cartucho, Filtro Óleo......................................................... 1 1 1 1 1 .................. .................. .....................................

7 15154-MAT-000 Guarnição Filtro Óleo........................................................ 1 1 1 1 1 .................. .................. .....................................

8 15220-MAT-000 Válvula Comp., Alívio........................................................ 1 1 1 1 1 .................. .................. .....................................

9 15241-MAT-000 Tubo Retorno Óleo ........................................................... 1 1 1 1 1 .................. .................. .....................................

10 15242-MAT-000 Suporte, Placa .................................................................. 1 1 1 1 1 .................. .................. .....................................

11 15310-MAT-000 Tubo Comp., A Óleo......................................................... 1 1 1 1 1 .................. .................. .....................................

12 15320-MAT-000 Tubo Comp., B Óleo......................................................... 1 1 1 1 1 .................. .................. .....................................

13 15331-MAT-000 Suporte Tubo Óleo ........................................................... 1 1 1 1 1 .................. .................. .....................................

14 15410-MM9-013 Cartucho Filtro Óleo (TOYO ROKI)................................... 1 1 1 1 1 .................. .................. .....................................

15 90019-MB0-000 Parafuso, Filtro Óleo ......................................................... 1 1 1 1 1 .................. .................. .....................................

16 90021-MM5-000 Parafuso-Arruela, 6 x 12................................................... 1 1 1 1 1 .................. .................. .....................................

17 90029-MT4-000 Parafuso, Flange, 6 x 12 (CT200)..................................... 1 1 1 1 1 .................. .................. .....................................

M-12

Bomba Óleo • Cárter

• Filtro Óleo

Cárter.....................................................................1,5

• Filtro Comp., Óleo

• Tubo Retorno Óleo

• Tubo Comp., A Óleo (Um ou Todos)

• Tubo Comp., B Óleo

Filtro , Óleo ............................................................0,3

Bomba Comp., Óleo..............................................1,7

• Válvula Comp., Alívio

Engrenagem Comp., Bomba Óleo........................1,0

• Corrente, Bomba Óleo

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

18 90301-473-003 Porca, U, 6 mm................................................................. 1 1 1 1 1 .................. .................. .....................................

19 91309-MB0-003 Anel, Vedação, 14, 6 x 3, 7 (ARAI)................................... 2 2 2 2 2 .................. .................. .....................................

20 91309-ML7-003 Anel, Vedação, 9, 6 x 2, 6 (ARAI)..................................... 4 4 4 4 4 .................. .................. .....................................

21 91313-MB0-003 Anel, Vedação, 14, 7 x 2, 2 (ARAI)................................... 1 1 1 1 1 .................. .................. .....................................

22 92800-14000 Parafuso, Plugue Drenagem, 14 mm ............................... 1 1 1 1 1 .................. .................. .....................................

23 94109-14000 Arruela, Plugue Drenagem, 14 mm.................................. 1 1 1 1 1 .................. .................. .....................................

24 95701-06014-00 Parafuso, Flange, 6 x 14................................................... 2 2 2 2 2 .................. .................. .....................................

25 95701-06032-00 Parafuso, Flange, 6 x 32................................................... 16 16 16 16 16 .................. .................. .....................................

26 95701-06085-00 Parafuso, Flange, 6 x 85................................................... 3 3 3 3 3 .................. .................. .....................................

M-12

Bomba Óleo • Cárter

• Filtro Óleo

13.02.01

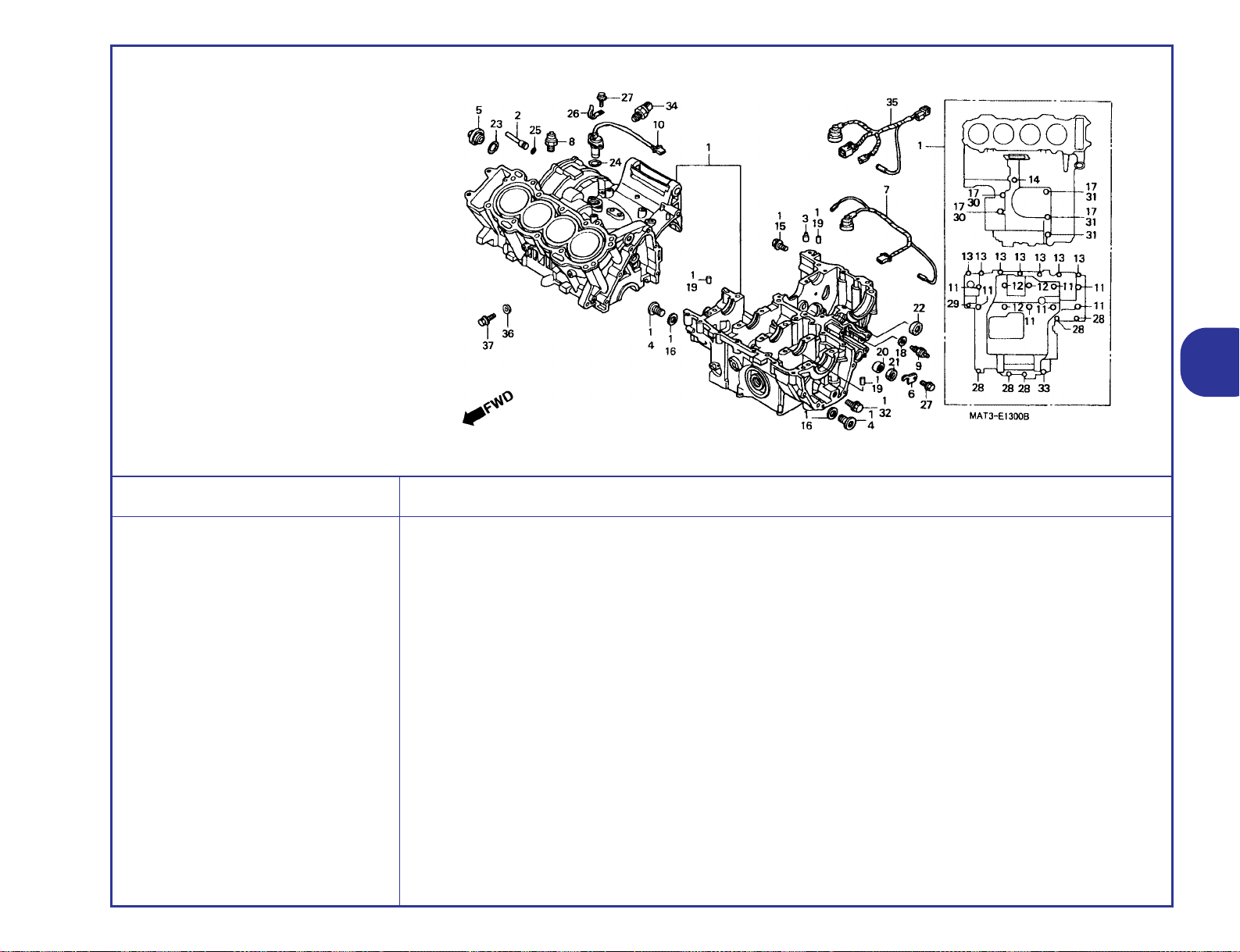

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 11000-MAT-000 Carcaça, Jogo.................................................................. 1 – – – – 5000164 ~ AR

1 – – – – 2012826 ~ CM, E, ED, F, G, ND,

SW, U

11000-MAT-630 Carcaça, Jogo .................................................................. 1 – – – – 5000165 ~ AR

1 – – – – 2012827 ~ CM, E, ED, F, G, ND,

SW, U

1 1 – – – .................. .................. 2G

– 1 – – – .................. .................. AR, BR, CM, E, ED, F,

ND, SD, SW, U

11000-MAT-E00 Carcaça, Jogo.................................................................. – – 1 1 1 .................. .................. .....................................

2 11103-MAT-000 Plugue, Vedação .............................................................. 1 1 1 1 1 .................. .................. .....................................

3 11104-MW0-000 Plugue, 1, 2 mm................................................................ 2 2 2 2 2 .................. .................. .....................................

4 12208-PR3-000 Parafuso, Vedação, 20 mm .............................................. 3 3 – – – .................. .................. .....................................

90048-ME5-000 Parafuso, Vedação, 20 mm.............................................. – – 3 3 3 .................. .................. .....................................

5 12361-035-000 Tampa Ajusta, Válvulas .................................................... 1 1 1 1 1 .................. .................. .....................................

6 24612-MAL-600 Placa................................................................................. 1 1 1 1 1 .................. .................. .....................................

7 32101-MAT-000 Sub Fiação A .................................................................... 1 1 – – – .................. .................. .....................................

8 35500-MJ4-024 Interruptor Comp., Pressão Óleo (DENSO)...................... 1 1 1 1 – .................. .................. .....................................

37240-P13-013 Interruptor Comp., Pressão Óleo (DENSO)...................... – – 1 – – .................. .................. .....................................

9 35600-KE8-003 Interruptor Comp., Neutro (TOYO) ................................... 1 1 1 1 1 .................. .................. .....................................

10 37700-MAT-610 Sensor Comp., Velocímetro.............................................. 1 1 1 1 1 .................. .................. .....................................

11 90015-MAT-000 Parafuso, Flange, 9 x 110................................................. 7 7 7 7 7 .................. .................. .....................................

M-13

Carcaça

Carcaça, Jogo......................................................*9,4

Sub Fiação A.........................................................0,6

Interruptor Comp. Pressão Óleo Sensor Comp., Velocímetro Sensor Comp., Pré-Ignição Sub Fiação A

Interruptor Comp., Neutro .....................................0,5

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

12 90016-MAT-000 Parafuso, Flange, 9 x 135................................................. 3 3 3 3 3 .................. .................. .....................................

13 90017-MAT-000 Parafuso, Flange, 7 x 40................................................... 7 7 7 7 7 .................. .................. .....................................

14 90018-MAT-000 Parafuso, Flange, 8 x 115................................................. 1 1 1 1 1 .................. .................. .....................................

15 90019-MAT-000 Parafuso, Flange, 6 x 48................................................... 1 1 1 1 1 .................. .................. .....................................

16 90441-MN5-000 Arruela, Vedação, 20 mm................................................. 2 – – – – ~ 5000164 AR

2 – – – – ~ 2012826 CM, E, ED, F, G, ND, ..

SW, U

17 90442-028-000 Arruela, Vedação, 8 mm................................................... 4 4 4 4 4 .................. .................. .....................................

18 90443-MJ6-000 Arruela, Neutro ................................................................. 1 1 1 1 1 .................. .................. .....................................

19 90701-MV9-670 Pino, Guia, 10 x 16 ........................................................... 3 3 3 3 3 .................. .................. .....................................

20 91106-KM1-013 Rolamento, Agulhas, 14 x 22 x 16.................................... 1 1 1 1 1 .................. .................. .....................................

21 91203-KA4-771 Vedador, Óleo, 14 x 22 x 5 (NOK).................................... 1 1 1 1 1 .................. .................. .....................................

22 91204-MG8-003 Vedador, Óleo, 8 x 25 x 7 (ARAI) ..................................... 1 1 1 1 1 .................. .................. .....................................

23 91302-KCC-900 Anel, Vedação, 30, 8 mm................................................. 1 1 1 1 1 .................. .................. .....................................

24 91302-MAL-601 Anel, Vedação, 18, 1 x 3, 6 .............................................. 1 1 1 1 1 .................. .................. .....................................

25 91315-PN1-000 Anel, Vedação, 5, 2 x 1, 9 ................................................ 1 1 1 1 1 .................. .................. .....................................

26 91406-166-000 Presilha Fiação ................................................................. 1 1 1 1 1 .................. .................. .....................................

27 95701-06014-00 Parafuso, Flange, 6 x 14................................................... 3 3 3 3 3 .................. .................. .....................................

28 95701-06035-00 Parafuso, Flange, 6 x 35................................................... 5 5 5 5 5 .................. .................. .....................................

29 95701-06060-00 Parafuso, Flange, 6 x 60................................................... 1 1 1 1 1 .................. .................. .....................................

M-13

Carcaça

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

30 95701-08075-00 Parafuso, Flange, 8 x 75................................................... 2 2 2 2 2 .................. .................. .....................................

31 95701-08085-00 Parafuso, Flange, 8 x 85................................................... 3 3 3 3 3 .................. .................. .....................................

32 95701-10016-00 Parafuso, Flange, 10 x 16................................................. 1 1 1 1 1 .................. .................. .....................................

33 95701-10065-00 Parafuso, Flange, 10 x 65................................................. 1 1 1 1 1 .................. .................. .....................................

34 30530-MAT-E01 Sensor Comp., Pré-Ignição.............................................. – – 1 1 – .................. .................. .....................................

30530-MCC-601 Sensor Comp., Pré-Ignição.............................................. – – – – 1 .................. .................. .....................................

35 32101-MAT-E00 Sub Fiação A.................................................................... – – 1 1 1 .................. .................. .....................................

36 90463-ML7-000 Arruela, Vedação, 6, 5 mm............................................... 1 1 1 1 – .................. .................. AR, BR, E, ED, F, ND,

SD, SW, U, 2G

– 1 – 1 1 .................. .................. CM

37 95701-06012-00 Parafuso, Flange, 6 x 12................................................... – 1 – 1 1 .................. .................. .....................................

95701-06014-00 Parafuso, Flange, 6 x 14................................................... – – 1 – 1 .................. .................. .....................................

M-13

Carcaça

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 13011-MAT-305 Anéis Pistão, Jogo (STD).................................................. 4 4 4 4 4 .................. .................. .....................................

13031-MAT-305 Anéis Pistão, Jogo (0, 50)................................................. (4) (4) (4) (4) (4) .................. .................. .....................................

2 13101-MAT-000 Pistão................................................................................ 4 4 – – – .................. .................. AR, BR, CM, E, ED, G,

ND, SD, SW, U, 2G

– 4 – – – .................. .................. F

13101-MAT-620 Pistão ................................................................................ 4 – – – – .................. .................. F

13101-MAT-E00 Pistão (STD)...................................................................... – – 4 4 – .................. .................. .....................................

13101-MAT-E20 Pistão................................................................................ – – – – 4 .................. .................. .....................................

13103-MAT-305 Pistão (0, 50)..................................................................... (4) (4) – – – .................. .................. AR, BR, CM, E, ED, G,

ND, SD, SW, U, 2G

– (4) – – – .................. .................. F

13103-MAT-306 Pistão (0, 50)..................................................................... (4) – – – – .................. .................. F

13103-MAT-E00 Pistão (0, 50)..................................................................... – – (4) (4) (4) .................. .................. .....................................

3 13111-MAT-000 Pino, Pistão....................................................................... 4 4 4 4 4 .................. .................. .....................................

4 13112-MAT-000 Trava Pino Pistão, 19 mm................................................. 8 8 8 8 8 .................. .................. .....................................

5 13210-MAT-000 Biela Comp....................................................................... 4 4 4 4 4 .................. .................. .....................................

6 13213-MAT-000 Parafuso, Biela.................................................................. 8 – – – – .................. .................. E, ED, F, G, ND, SW, U

13213-MAT-003 Parafuso, Biela.................................................................. 8 8 8 8 8 .................. .................. AR, BR, CM, SD, 2G

.......................................................................................... – 8 8 8 8 .................. .................. E, ED, F, ND, SW, U

7 13215-ML7-000 Porca, Biela ...................................................................... 8 8 8 8 8 .................. .................. .....................................

M-14

Árvore Manivelas

• Pistão

13.02.01

Anéis Pistão, Jogo................................................*7,5

(Adicionar 0,2 por Unidade)

• Pistão (Adicionar 0,2 por Unidade)

Pino, Pistão...........................................................*7,4

Biela Comp...........................................................*7,8

(Adicionar 0,4 por Unidade)

Rolamento, Biela..................................................*6,5

(Adicionar 0,3 por Unidade)

Árvore Manivelas Comp.......................................*8,6

Sub Engrenagem Primária.................................. *6,7

Rolamento, Agulhas, 28 x 41 x 21

Rolamento, Árvore Manivelas ..............................*7,9

(Um ou Todos)

Engrenagem..........................................................2,4

Tabela Seleção Rolamento Biela

Árvore de

Manivelas

Biela

1 Amarelo Verde 2 Verde Marrom

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

8 13224-MS2-611 Bronzina A, Biela (Marrom) .............................................. 8 8 8 8 8 .................. .................. .....................................

13225-MS2-611 Bronzina B, Biela (Verde)................................................. 8 8 8 8 8 .................. .................. .....................................

13226-MS2-611 Bronzina C, Biela (Amarelo)............................................. 8 8 8 8 8 .................. .................. .....................................

9 13300-MAT-000 Árvore Manivelas.............................................................. 1 1 – – – .................. .................. .....................................

13300-MAT-E00 Árvore Manivelas.............................................................. – – 1 1 1 .................. .................. .....................................

10 13303-MAT-300 Sub Engrenagem Primária ............................................... 1 1 1 1 1 .................. .................. .....................................

11 13304-MAT-300 Mola, Sub Engrenagem Fricção....................................... 1 1 – – – .................. .................. .....................................

13304-MAT-E00 Mola, Sub Engrenagem Fricção....................................... – – 1 1 1 .................. .................. .....................................

12 13306-MAT-000 Mola Amortecedora, Primária........................................... 3 3 3 – – .................. .................. .....................................

13306-MCC-600 Mola Amortecedora, Primária........................................... – – – 3 3 .................. .................. .....................................

13 13313-MAT-000 Bronzina A, Árvore Manivelas (Preto)............................... 10 – – – – .................. .................. E, ED, F, G, ND, SW, U

13313-MAT-003 Bronzina A, Árvore Manivelas (Preto)............................... 10 10 10 10 10 .................. .................. AR, BR, CM, SD, 2G

– 10 10 10 10 .................. .................. E, ED, F, ND, SW, U

13314-MAT-000 Bronzina B, Árvore Manivelas (Marrom)........................... 10 – – – – .................. .................. E, ED, F, G, ND, SW, U

13314-MAT-003 Bronzina B, Árvore Manivelas (Marrom)........................... 10 10 10 10 10 .................. .................. AR, BR, CM, SD, 2G

– 10 10 10 10 .................. .................. E, ED, F, ND, SW, U

13315-MAT-000 Bronzina C, Árvore Manivelas (Verde) ............................. 10 – – – – .................. .................. E, ED, F, G, ND, SW, U

13315-MAT-003 Bronzina C, Árvore Manivelas (Verde) ............................. 10 10 10 10 10 .................. .................. AR, BR, CM, SD, 2G

– 10 10 10 10 .................. .................. E, ED, F, ND, SW, U

13316-MAT-000 Bronzina D, Árvore Manivelas (Amarelo) ......................... 10 – – – – .................. .................. E, ED, F, G, ND, SW, U

M-14

Árvore Manivelas

• Pistão

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

(13) 13316-MAT-003 Bronzina D, Árvore Manivelas (Amarelo) ......................... 10 10 10 10 10 .................. .................. AR, BR, CM, SD, 2G

– 10 10 10 10 .................. .................. E, ED, F, ND, SW, U

13317-MAT-000 Bronzina E, Árvore Manivelas (Rosa) ............................... 10 – – – – .................. .................. E, ED, F, G, ND, SW, U

13317-MAT-003 Bronzina E, Árvore Manivelas (Rosa) ............................... 10 10 10 10 10 .................. .................. AR, BR, CM, SD, 2G

– 10 10 10 10 .................. .................. E, ED, F, ND, SW, U

14 14312-MAT-000 Engrenagem..................................................................... 1 1 1 1 1 .................. .................. .....................................

15 90401-MAT-000 Arruela, 59 x 70 x 1, 4....................................................... 1 1 1 1 1 .................. .................. .....................................

16 90601-MAT-000 Anel Elástico Externo, 58.................................................. 1 1 1 1 1 .................. .................. .....................................

17 90741-413-000 Chaveta Woodruf, 25 x 14................................................ 1 1 1 1 1 .................. .................. .....................................

18 91021-MV9-671 Rolamento, Agulhas, 28 x 41 x 21.................................... 1 1 1 1 1 .................. .................. .....................................

19 94302-07120 Pino, Guia, 7 x 12 ............................................................. 3 3 3 3 3 .................. .................. .....................................

M-14

Árvore Manivelas

• Pistão

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 13421-MAT-000 Engrenagem Dianteira, Balanceiro (30D) ........................ 1 1 – – – .................. .................. .....................................

13421-MAT-E00 Engrenagem Dianteira, Balanceiro (30D) ........................ – – 1 1 1 .................. .................. .....................................

2 13430-MAT-000 Peso, Balanceiro............................................................... 2 2 2 2 2 .................. .................. .....................................

3 13431-MAT-000 Eixo Dianteiro, Balanceiro ................................................ 1 – – – – .................. .................. E, ED, F, G, ND, SW, U,

13431-MAT-010 Eixo Dianteiro Balanceiro ................................................. 1 1 1 1 1 .................. .................. AR, BR, CM, SD

– 1 1 1 1 .................. .................. E, ED, F, ND, SW, U, 2G

4 13435-MAT-000 Borracha, Amortecedora.................................................. 8 8 8 8 8 .................. .................. .....................................

5 13436-MAT-000 Suporte, Eixo Balanceiro .................................................. 2 – – – – ~2003093 E, ED, F, G, ND, SW, U

13436-MAT-010 Suporte, Eixo Balanceiro .................................................. 2 2 2 2 2 .................. .................. AR, BR, CM, SD, 2G

2 – – – – 2003094 ~ E, ED, F, G, ND, SW, U

2 2 2 2 – .................. .................. E, ED, F, ND, SW, U

6 13521-MAT-000 Engrenagem Traseira, Balanceiro (30D).......................... 1 1 1 1 1 .................. .................. .....................................

7 13531-MAT-000 Eixo Traseiro, Balanceiro.................................................. 1 – – – – .................. .................. E, ED, F, G, ND, SW, U,

13531-MAT-010 Eixo Traseiro, Balanceiro.................................................. 1 1 1 1 1 .................. .................. AR, BR, CM, SD

– 1 1 1 1 .................. .................. E, ED, F, ND, SW, U, 2G

8 13620-MAT-000 Engrenagem Comp., Balanceiro ..................................... 1 1 – – – .................. .................. .....................................

13620-MAT-E00 Engrenagem Comp., Balanceiro ..................................... – – 1 1 1 .................. .................. .....................................

9 13631-MAT-000 Eixo, Balanceiro................................................................ 1 1 1 1 1 .................. .................. .....................................

M-15

Balanceiro

Engrenagem Dianteira, Balanceiro .......................1,9

(Inclui Peça Relativa)

Engrenagem Traseira, Balanceiro .......................*6,1

(Inclui Peça Relativa)

• Engrenagem Balanceiro

• (Inclui Peça Relativa)

Eixo Balanceiro

ABC

Peso Balanceiro

Amarelo Verde Marrom

(D) (C) (B)

Verde Marrom Preto

(E) (D) (C)

Marrom Preto Azul

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

10 13633-MAT-000 Bucha Distanciadora, Eixo Balanceiro............................. 1 1 1 1 1 .................. .................. .....................................

11 13635-MAT-000 Suporte Comp., Eixo Balanceiro ...................................... 1 1 1 1 1 .................. .................. .....................................

12 90021-MM5-000 Parafuso-Arruela, 6 x 12................................................... 1 1 1 1 1 .................. .................. .....................................

13 90457-MAT-000 Arruela A, Lateral Balanceiro............................................ 2 2 2 2 2 .................. .................. .....................................

14 90458-MAT-000 Arruela B, Lateral Balanceiro............................................ 2 2 2 2 2 .................. .................. .....................................

15 91007-MAT-003 Rolamento, Radial Esferas, 16002 ................................... 2 2 2 2 2 .................. .................. .....................................

16 91014-MAT-003 Bronzina Agulhas A, 18 x 27 x 26, 8 (Vermelho).............. 4 4 4 4 4 .................. .................. .....................................

91015-MAT-003 Bronzina Agulhas B, 18 x 27 x 26, 8 (Azul) ...................... 4 4 4 4 4 .................. .................. .....................................

91016-MAT-003 Bronzina Agulhas C, 18 x 27 x 26, 8 (Branco) ................. 4 4 4 4 4 .................. .................. .....................................

91017-MAT-003 Bronzina Agulhas D, 18 x 27 x 26, 8 (Verde) ................... 4 4 4 4 4 .................. .................. .....................................

91018-MAT-003 Bronzina Agulhas E, 18 x 27 x 26, 8 (Amarelo)................ 4 4 4 4 4 .................. .................. .....................................

17 91302-377-000 Anel, Vedação, 15 x 2, 5 .................................................. 1 1 1 1 1 .................. .................. .....................................

18 91306-HA7-671 Anel, Vedação, 2, 4 x 16, 5 (ARAI)................................... 1 1 1 1 1 .................. .................. .....................................

19 91313-PC9-003 Anel, Vedação, 9 x 2, 3 (NOK) ......................................... 1 1 1 1 1 .................. .................. .....................................

20 94520-32000 Anel Elástico, Interno, 32 mm........................................... 1 1 1 1 1 .................. .................. .....................................

21 95701-06018-00 Parafuso, Flange, 6 x 18................................................... 3 3 3 3 3 .................. .................. .....................................

22 95701-08025-00 Parafuso, Flange, 8 x 25................................................... 3 3 3 3 3 .................. .................. .....................................

M-15

Balanceiro

13.02.01

Marca do Peso Marca do Eixo

13.02.01

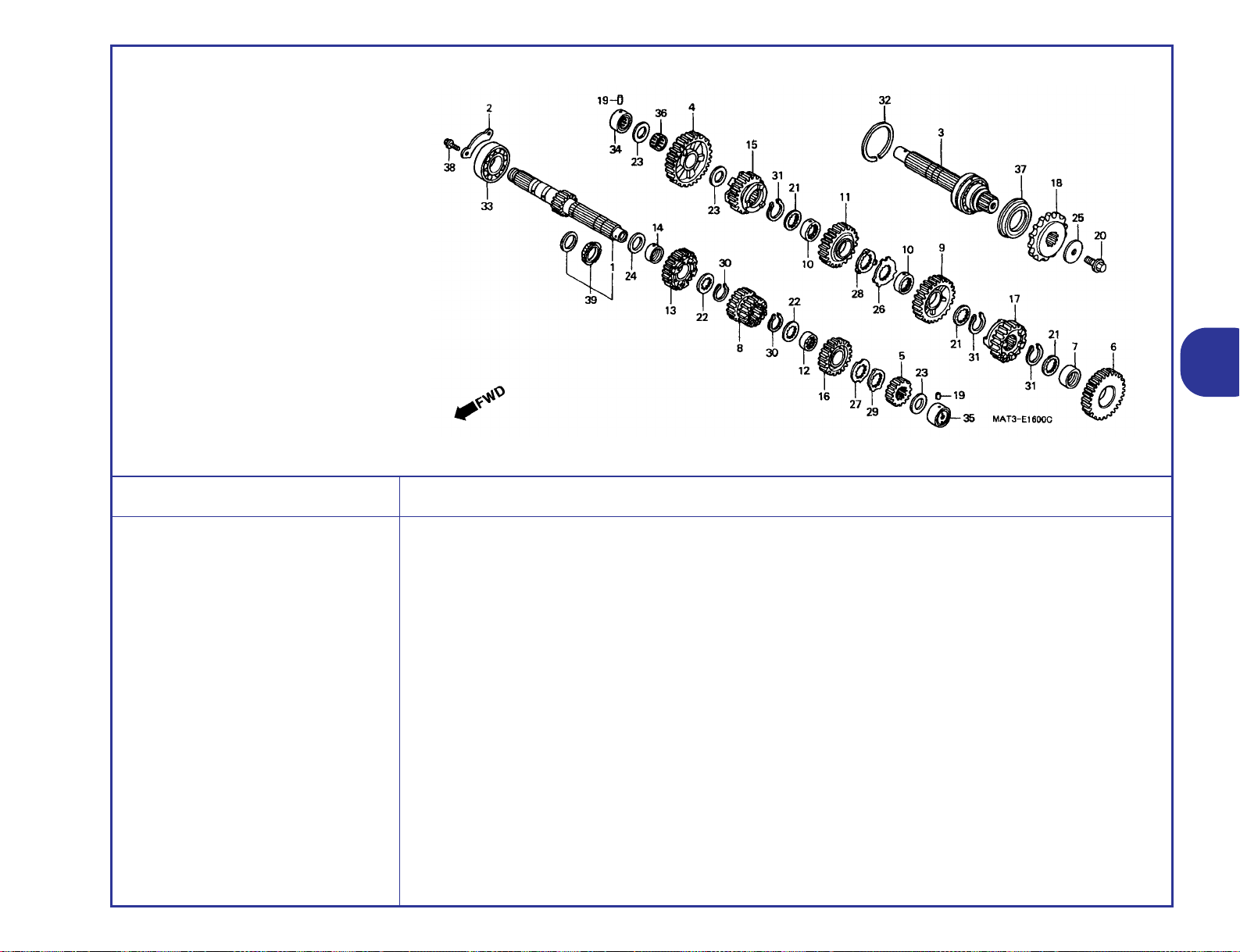

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 23211-MAT-000 Árvore Primária Comp. (13D) ........................................... 1 1 – – – .................. .................. .....................................

2 23212-MV9-670 Placa Fixação, Rolamento ................................................ 1 1 1 1 1 .................. .................. .....................................

3 23220-MAT-000 Árvore Secundária, Comp................................................ 1 – – – – .................. .................. AR, CM, E, ED, F, G,

ND, SW, U

23220-MAT-630 Árvore Secundária, Comp ................................................ 1 1 – – – .................. .................. 2G

– 1 – – – .................. .................. AR, BR, CM, E, ED, F,

ND, SD, SW, U

23220-MAT-E00 Árvore Secundária Comp................................................. – – 1 1 1 .................. .................. .....................................

23421-MAT-000 Árvore Secundária 1ª (36D).............................................. 1 1 – – – .................. .................. .....................................

4 23421-MAT-E00 Árvore Secundária 1ª (36D).............................................. – – 1 1 1 .................. .................. .....................................

5 23431-MAT-000 Árvore Primária 2º (16D)................................................... 1 1 1 1 1 .................. .................. .....................................

6 23441-MAT-000 Árvore Secundária 2º (32D).............................................. 1 1 1 1 1 .................. .................. .....................................

7 23442-M52-610 Bucha, 30 x 11, 2.............................................................. 1 1 1 1 1 .................. .................. .....................................

8 23451-MAT-000 Árvore Primária 3º & 4º (19D/21D).................................... 1 1 – – – .................. .................. .....................................

23451-MAT-E00 Árvore Primária 3º & 4º (19D/21D).................................... – – 1 1 1 .................. .................. .....................................

9 23461-MAT-000 Árvore Secundária 3º (30D).............................................. 1 1 1 1 1 .................. .................. .....................................

10 23462-MAT-000 Bucha, 30 x 11.................................................................. 2 2 2 2 2 .................. .................. .....................................

11 23481-MAT-000 Árvore Secundária 4º (28D).............................................. 1 1 1 1 1 .................. .................. .....................................

12 23482-MR7-000 Arruela, Entalhada, 28 x 13, 5 .......................................... 1 1 1 1 1 .................. .................. .....................................

13 23491-MAT-000 Árvore Primária 5º (24D)................................................... 1 1 – – – .................. .................. .....................................

23491-MAT-E00 Árvore Primária 5º (24D)................................................... – – 1 1 1 .................. .................. .....................................

M-16

Transmissão

Árvore Primária, Comp.........................................*5,9

(Inclui Peça Relativa)

• Árvore Secundária Comp. (Inclui Peça Relativa) (Quando For Executado o Serviço na

Unidade Comp., O T.M.O será, 6,1)

Pinhão....................................................................0,5

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

14 23495-MM5-000 Bucha, 28 x 13.................................................................. 1 1 1 1 1 .................. .................. .....................................

15 23501-MAT-000 Árvore Secundária 5º (28D).............................................. 1 1 1 1 1 .................. .................. .....................................

16 23511-MAT-000 Árvore Primária 6º (24D)................................................... 1 1 1 1 1 .................. .................. .....................................

17 23521-MAT-000 Árvore Secundária 6º (25D).............................................. 1 1 1 1 1 .................. .................. .....................................

18 23801-MAT-000 Pinhão (17D)..................................................................... 1 – – – – .................. .................. .....................................

23801-MAT-760 Pinhão (17D)..................................................................... – 1 1 1 1 .................. .................. .....................................

19 24261-283-000 Pino, Guia ......................................................................... 2 2 2 2 2 .................. .................. .....................................

20 90037-422-003 Parafuso, Especial, 10 mm............................................... 1 1 1 1 1 .................. .................. .....................................

21 90452-MAT-000 Arruela, Ondulada, 30 x 36 x 1, 5..................................... 3 3 3 3 3 .................. .................. .....................................

22 90452-MR7-000 Arruela, Ondulada, 28 x 34 x 1, 5..................................... 2 2 2 2 2 .................. .................. .....................................

23 90455-ML7-000 Arruela B, Encosto, 22 mm (Azul) ................................... 3 3 3 3 3 .................. .................. .....................................

24 90458-729-920 Arruela, Encosto, 28 mm .................................................. 1 1 – – – .................. .................. .....................................

25 90459-438-000 Arruela, 10, 2 mm ............................................................. 1 1 1 1 1 .................. .................. .....................................

26 90463-MAT-000 Arruela, Ondulada, 30 mm ............................................... 1 1 1 1 1 .................. .................. .....................................

27 90463-MR7-000 Arruela, Ondulada, 28 mm ............................................... 1 1 1 1 1 .................. .................. .....................................

28 90464-MAT-000 Arruela, Trava, 30 mm ...................................................... 1 1 1 1 1 .................. .................. .....................................

29 90464-MR7-000 Arruela, Trava, 28 mm ...................................................... 1 1 1 1 1 .................. .................. .....................................

30 90603-MN4-000 Anel Elástico, 28 mm........................................................ 2 2 2 2 2 .................. .................. .....................................

31 90604-MM5-000 Anel Elástico, 30 mm........................................................ 3 3 3 3 3 .................. .................. .....................................

32 90605-MM5-000 Anel, 72 mm...................................................................... 1 1 1 1 1 .................. .................. .....................................

M-16

Transmissão

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

33 91004-MAT-000 Rolamento, Radial Esferas, 28 x 62 x 16.......................... 1 1 – – – .................. .................. .....................................

91004-MAT-003 Rolamento, Radial Esferas, 28 x 62 x 16.......................... – – 1 1 1 .................. .................. .....................................

34 91022-MAT-000 Rolamento, Agulhas, 22 x 38 x 16.................................... 1 – – – – .................. .................. E, ED, F, G, ND, SW, U

91022-MAT-003 Rolamento, Agulhas, 22 x 38 x 16.................................... 1 1 – – – .................. .................. AR, BR, CM, SD, 2G

– – 1 – – .................. .................. E, ED, F, ND, SW, U

91022-MAT-E01 Rolamento, Agulhas, 22 x 38 x 16.................................... – – 1 1 1 .................. .................. .....................................

35 91023-MM5-641 Rolamento, Agulhas, 22 mm ............................................ 1 1 – – – .................. .................. .....................................

91023-MAT-E01 Rolamento, Agulhas, 22 x 38 x 19.................................... – – 1 1 1 .................. .................. .....................................

36 91026-MB4-003 Rolamento, Agulhas, 22 x 26 x 11.................................... 1 1 1 1 1 .................. .................. .....................................

37 91207-MAT-000 Vedador Óleo, 45 x 72 x 8................................................ 1 – – – – .................. .................. E, ED, F, G, ND, SW, U

91207-MAT-003 Vedador Óleo, 45 x 72 x 8................................................ 1 1 1 1 1 .................. .................. AR, BR, CM, SD, 2G

– 1 1 1 1 .................. .................. E, ED, F, ND, SW, U

38 95701-06014-00 Parafuso, Flange, 6 x 14................................................... 2 2 2 2 2 .................. .................. .....................................

39 23210-MAT-E00 Árvore Principal Comp. (13D) .......................................... – – 1 1 1 .................. .................. .....................................

M-16

Transmissão

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 24211-MAT-000 Garfo Seletor, Direito ........................................................ 1 1 1 1 – .................. .................. .....................................

24211-MAT-E20 Garfo Seletor, Direito ........................................................ – – – – 1 .................. .................. .....................................

2 24212-MAT-000 Garfo Seletor, Central....................................................... 1 1 1 1 – .................. .................. .....................................

24212-MAT-E20 Garfo Seletor, Central....................................................... – – – – 1 .................. .................. .....................................

3 24213-MAT-000 Garfo Seletor, Esquerdo................................................... 1 1 1 1 – .................. .................. .....................................

24213-MAT-E20 Garfo Seletor, Esquerdo................................................... – – – – 1 .................. .................. .....................................

4 24310-MAT-000 Tambor Seletor Comp ...................................................... 1 1 – – – .................. .................. .....................................

24310-MAT-E00 Tambor Seletor Comp ...................................................... – – 1 1 1 .................. .................. .....................................

5 24315-MW0-791 Excêntrico, Posicionador Marchas................................... 1 1 – – – .................. .................. .....................................

24315-MAS-E00 Excêntrico, Posicionador Marchas................................... – – 1 1 1 .................. .................. .....................................

6 24321-MV9-670 Eixo, Garfo Seletor............................................................ 1 1 1 1 1 .................. .................. .....................................

7 24430-MAT-000 Posicionador Comp., Tambor Seletor .............................. 1 1 – – – .................. .................. .....................................

24430-MT3-000 Posicionador Comp., Tambor Seletor .............................. – – 1 1 1 .................. .................. .....................................

8 24435-MAT-000 Mola, Posicionador Marchas............................................ 1 1 – – – .................. .................. .....................................

24435-MAT-E00 Mola, Posicionador Marchas............................................ – – 1 1 1 .................. .................. .....................................

9 24610-MAT-000 Eixo Comp., Seletor Marchas........................................... 1 1 – – 1 .................. .................. .....................................

24610-MAT-E00 Eixo Comp., Seletor Marchas........................................... – – 1 1 – .................. .................. .....................................

10 24651-MAT-000 Mola Retorno, Sistema Seletor ......................................... 1 1 – – – .................. .................. .....................................

24651-MBB-000 Mola Retorno, Sistema Seletor ......................................... – – 1 1 1 .................. .................. .....................................

11 24652-028-000 Pino, Mola Retorno ........................................................... 1 1 1 1 1 .................. .................. .....................................

M-17

Eixo Seletor Marchas

13.02.01

Garfo Seletor..........................................................2,7

(Um ou Todos)

Tambor Seletor Comp ...........................................2,8

Excentrico Posicionador Marchas.........................1,4

Posicionador Comp., Tambor Seletor ...................1,2

(Inclui Peça Relativa)

• Eixo, Seletor Machas (Inclui Peça Relativa)

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

12 24655-MV9-670 Placa, Fixação .................................................................. 2 2 2 2 2 .................. .................. .....................................

13 90022-MY5-600 Parafuso Posicionador, Tambor Seletor ........................... 1 1 1 1 1 .................. .................. .....................................

14 90417-360-000 Arruela, Posicionador Marchas ........................................ 1 1 1 1 1 .................. .................. .....................................

15 90451-155-000 Arruela, 14 mm ................................................................. 1 1 1 1 1 .................. .................. .....................................

16 91008-374-003 Rolamento, Esferas, 16005 (NTN).................................... 1 1 1 1 1 .................. .................. .....................................

17 94510-14000 Anel Elástico Externo, 14 mm........................................... 1 1 1 1 1 .................. .................. .....................................

18 95701-06014-00 Parafuso, Flange, 6 x 14................................................... 2 2 2 2 2 .................. .................. .....................................

19 96220-40080 Rolete, 4 x 8...................................................................... 1 1 1 1 1 .................. .................. .....................................

20 96600-08020-10 Parafuso, Allen, 8 x 20...................................................... 1 1 1 1 1 .................. .................. .....................................

21 90408-MN5-000 Arruela, 14, 2 x 23 x 2, 6................................................... – – 1 1 1 .................. .................. .....................................

M-17

Eixo Seletor Marchas

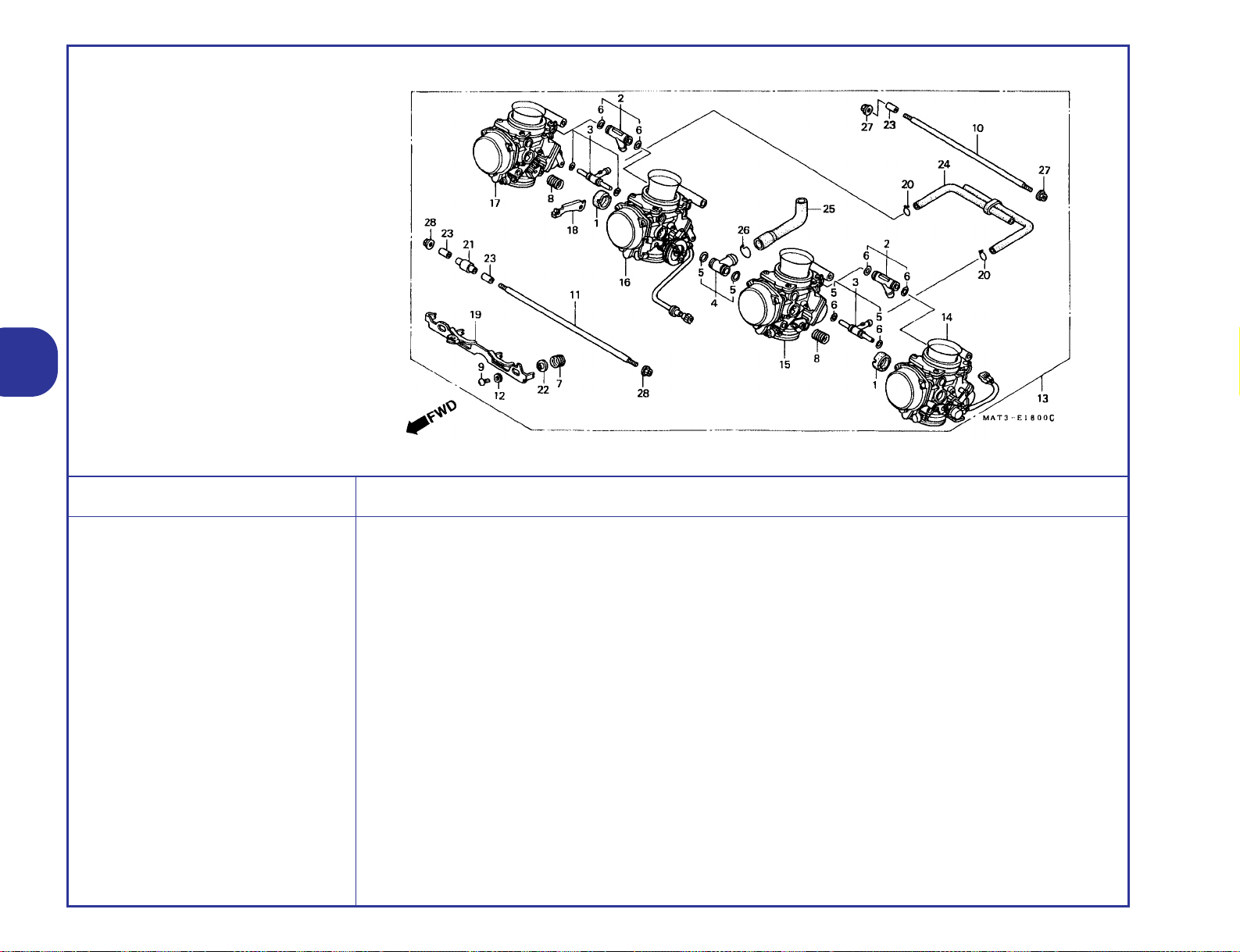

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 16024-KAZ-000 Junção.............................................................................. 2 2 – – – .................. .................. .....................................

2 16024-MY9-750 Junção, Combustível ........................................................ 2 2 – – – .................. .................. .....................................

3 16026-MZ2-E00 Junção, Jogo.................................................................... 2 2 – – – .................. .................. .....................................

4 16038-MAT-600 Junção, Jogo.................................................................... 1 1 – – – .................. .................. .....................................

5 16039-MZ1-790 Juntas C, Jogo.................................................................. 2 2 – – – .................. .................. .....................................

6 16040-MZ1-790 Juntas B, Jogo.................................................................. 2 2 – – – .................. .................. .....................................

7 16051-MZ5-670 Mola .................................................................................. 1 1 – – – .................. .................. .....................................

8 16053-MA6-003 Mola.................................................................................. 2 2 – – – .................. .................. .....................................

9 16081-KAZ-000 Parafuso, 4 x 8.................................................................. 2 2 – – – .................. .................. .....................................

10 16083-MAT-000 Parafuso............................................................................ 1 1 – – – .................. .................. .....................................

11 16084-MAT-000 Parafuso............................................................................ 1 1 – – – .................. .................. .....................................

12 16085-MV4-000 Arruela, Lisa...................................................................... 2 2 – – – .................. .................. .....................................

13 16100-MAT-600 Carburador Comp. (VPS0A A).......................................... 1 – – – – .................. .................. E, ED, U

16100-MAT-680 Carburador Comp. (VPS2B A).......................................... 1 – – – – .................. .................. AR

16100-MAT-611 Carburador Comp. (VPS2D B) ......................................... 1 – – – – .................. .................. G

– 1 – – – .................. .................. F, SD

16100-MAT-620 Carburador Comp. (VPS0C A) ......................................... 1 – – – – .................. .................. F

16100-MAT-630 Carburador Comp. (VPS2F A) .......................................... 1 1 – – – .................. .................. 2G

16100-MAT-660 Carburador Comp. (VPS2C A) ......................................... 1 1 – – – .................. .................. SW

16100-MAT-670 Carburador Comp. (VPS2A A).......................................... 1 1 – – – .................. .................. CM

M-18

Carburador Comp.

13.02.01

Junção Jogo..........................................................1,7

• Carburador Comp.

Carburador Comp.1 ..............................................1,9

(Adicionar 0,3 por Unidade)

Alavanca, Partida ..................................................1,3

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

(13) 16100-MAT-690 Carburador Comp. (VPS2E A).......................................... 1 1 – – – .................. .................. ND

16100-MAT-680 Carburador Comp. (VPS28 A) .......................................... – 1 – – – .................. .................. AR

16100-MAT-760 Carburador Comp. (VPS0D A) ......................................... – 1 – – – .................. .................. E, ED, U

16100-MAT-870 Carburador Comp. (VPS2G A) ......................................... – 1 – – – .................. .................. AR

16100-MAT-900 Carburador Comp. (VPS0E A).......................................... – 1 – – – .................. .................. BR

14 16101-MAT-600 Carburador Comp., 1 ....................................................... 1 1 – – – .................. .................. E, ED, F, U

16101-MAT-670 Carburador Comp., 1 ....................................................... 1 – – – – .................. ..................CM

– 1 – – – .................. .................. SW

16101-MAT-680 Carburador Comp., 1 ....................................................... 1 – – – – .................. ..................AR

16101-MAT-611 Carburador Comp., 1 ....................................................... 1 – – – – .................. ..................G

1 – – – – .................. .................. F, SD

16101-MAT-630 Carburador Comp., 1 ....................................................... 1 1 – – – .................. ..................2G

16101-MAT-690 Carburador Comp., 1 ....................................................... 1 1 – – – .................. ..................ND

16101-MAT-660 Carburador Comp., 1 ....................................................... 1 – – – – .................. ..................SW

16101-MAT-680 Carburador Comp., 1 ....................................................... 1 – – – – .................. ..................AR

16101-MAT-760 Carburador Comp., 1 ....................................................... 1 – – – – .................. .................. E, ED, U

16101-MAT-900 Carburador Comp., 1 ....................................................... 1 – – – – .................. ..................BR

15 16102-MAT-600 Carburador Comp., 2 ....................................................... 1 – – – – .................. .................. E, ED, F, U

16102-MAT-680 Carburador Comp., 2 ....................................................... 1 – – – – .................. ..................AR

16102-MAT-611 Carburador Comp., 2 ....................................................... 1 – – – – .................. ..................G

– 1 – – – .................. .................. F, SD

M-18

Carburador Comp.

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

(15) 16102-MAT-630 Carburador Comp., 2 ....................................................... 1 1 – – – .................. .................. 2G

16102-MAT-670 Carburador Comp., 2 ....................................................... 1 1 – – – .................. ..................CM

1–––– SW

16102-MAT-690 Carburador Comp., 2 ....................................................... 1 1 – – – .................. ..................ND

16102-MAT-660 Carburador Comp., 2 ....................................................... – 1 – – – .................. ..................SW

16102-MAT-680 Carburador Comp., 2 ....................................................... – 1 – – – .................. ..................AR

16102-MAT-760 Carburador Comp., 2 ....................................................... – 1 – – – .................. .................. E, ED, U

16102-MAT-900 Carburador Comp., 2 ....................................................... – 1 – – – .................. ..................BR

16 16103-MAT-600 Carburador Comp., 3 ....................................................... 1 – – – – .................. .................. E, ED, F, U

16103-MAT-680 Carburador Comp., 3 ....................................................... 1 – – – – .................. ..................AR

16103-MAT-611 Carburador Comp., 3 ....................................................... 1 – – – – .................. ..................G

– 1 – – – F, SD

16103-MAT-630 Carburador Comp., 3 ....................................................... 1 1 – – – .................. ..................2G

16103-MAT-670 Carburador Comp., 3 ....................................................... 1 1 – – – .................. ..................CM

1–––– SW

16103-MAT-690 Carburador Comp., 3 ....................................................... 1 1 – – – .................. ..................ND

16103-MAT-660 Carburador Comp., 3 ....................................................... – 1 – – – .................. ..................SW

16103-MAT-680 Carburador Comp., 3 ....................................................... – 1 – – – .................. ..................AR

16103-MAT-760 Carburador Comp., 3 ....................................................... – 1 – – – .................. .................. E, ED, U

16103-MAT-900 Carburador Comp., 3 ....................................................... – 1 – – – .................. ..................BR

M-18

Carburador Comp.

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

17 16104-MAT-600 Carburador Comp., 4 ....................................................... 1 – – – – .................. .................. E, ED, F, U

16104-MAT-680 Carburador Comp., 4 ....................................................... 1 – – – – .................. ..................AR

16104-MAT-611 Carburador Comp., 4 ....................................................... 1 – – – – .................. ..................G

– 1 – – – .................. .................. F, SD

16104-MAT-630 Carburador Comp., 4 ....................................................... 1 1 – – – .................. ..................2G

16104-MAT-670 Carburador Comp., 4 ....................................................... 1 – – – – .................. .................. AR, E, ED, F, G, ND,

SW, U, 2G

1 1 – – – .................. .................. CM

16104-MAT-690 Carburador Comp., 4 ....................................................... 1 1 – – – .................. ..................ND

16104-MAT-660 Carburador Comp., 4 ....................................................... – 1 – – – .................. ..................SW

16104-MAT-680 Carburador Comp., 4 ....................................................... – 1 – – – .................. ..................AR

16104-MAT-760 Carburador Comp., 4 ....................................................... – 1 – – – .................. .................. E, ED, U

16104-MAT-900 Carburador Comp., 4 ....................................................... – 1 – – – .................. ..................BR

18 16119-MAT-000 Suporte, Placa .................................................................. 1 1 – – – .................. .................. .....................................

19 16120-MAT-000 Alavanca, Partida ............................................................. 1 1 – – – .................. .................. .....................................

20 16163-GHB-610 Presilha, Tubo, (B6, 5) ...................................................... 2 2 – – – .................. .................. .....................................

21 16172-MV9-670 Bucha ............................................................................... 1 1 – – – .................. .................. .....................................

22 16175-MZ1-000 Bucha ............................................................................... 2 2 – – – .................. .................. .....................................

23 16178-MAS-600 Pino, Guia, 7, 9 x 20 ......................................................... 5 5 – – – .................. .................. .....................................

24 16197-MAT-000 Tubo Comp., Passagem Ar .............................................. 1 1 – – – .................. .................. .....................................

25 16198-MAT-000 Tubo.................................................................................. 1 – – – – .................. .................. AR, G

1 1 – – .................. .................. BR, CM, E, ED, F, ND,

SD, SW, U, 2G

M-18

Carburador Comp.

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

26 17366-MJ0-000 Presilha B, Tubo ............................................................... 1 1 – – – .................. .................. .....................................

27 94050-05000 Porca, Flange, 5 mm ........................................................ 2 2 – – – .................. .................. .....................................

28 94050-06000 Porca, Flange, 6 mm ........................................................ 2 2 – – – .................. .................. .....................................

M-18

Carburador Comp.

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 16010-HM7-670 Juntas, Jogo..................................................................... 2 2 – – – .................. .................. AR, CM, G, ND, SD, 2G

4 4 – – – .................. .................. SW

– 4 – – – .................. .................. F

2 16010-MAT-600 Juntas A, Jogo.................................................................. 4 4 – – – .................. .................. .....................................

3 16012-MAT-680 Agulhas, Jogo................................................................... 4 4 – – – .................. .................. AR

4 – – – – .................. .................. 2G

16012-MAT-690 Agulhas, Jogo................................................................... 4 4 – – – .................. .................. ND

16027-MAS-600 Agulhas, Jogo................................................................... 4 4 – – – .................. .................. CM, E, ED, F, G, SD, U

– 4 – – – .................. .................. 2G

16012-MAT-610 Agulhas, Jogo................................................................... – 4 – – – .................. .................. SW

16027-MAT-900 Agulhas, Jogo................................................................... – 4 – – – .................. .................. BR

4 16013-MAT-600 Bóia, Jogo......................................................................... 4 4 – – – .................. .................. .....................................

5 16015-MAS-600 Cuba Bóia Comp . (Cilindro Nº 3 & 4).............................. 2 2 – – – .................. .................. .....................................

6 16016-MAS-640 Parafuso, Jogo.................................................................. 4 4 – – – .................. .................. CM, SW

16016-MZ1-790 Parafuso, Jogo.................................................................. 4 4 – – – .................. .................. AR, BR, E, ED, F, G,

ND, SD, U, 2G

7 16023-MAS-600 Cuba Bóia Comp. (Cilindro Nº 1 & 2)............................... 2 2 – – – .................. .................. .....................................

8 16028-MZ2-E00 Parafuso, Jogo.................................................................. 3 3 – – – .................. .................. .....................................

9 16029-MAT-600 Parafuso, Jogo.................................................................. 1 1 – – – .................. .................. .....................................

10 16037-MAT-600 Placa, Válvula ................................................................... 4 4 – – – .................. .................. .....................................

11 16046-MZ2-E00 Válvula, Partida................................................................. 4 4 – – – .................. .................. .....................................

M-18.1

Carburador

(Peças Componentes)

Agulhas, Jogo........................................................1,4

(Adicionar 0,2 por Unidade) (Nº 1,Lateral 1,2)

• Válvula, Partida (Adicionar 0,1 por Unidade)

• Pistão Comp., Vácuo (Adicionar 0,2 por Unidade) (Nº 1 Lateral 1,2)

• Válvula Comp., Passagem Ar (Adicionar 0,1 por Unidade) (Nº 4 Lateral 1,2)

Bóia, Jogo..............................................................1,5

(Adicionar 0,2 por Unidade)

• Válvula, Cuba Comp (Adicionar 0,2 por Unidade)

• Gicleur, Principal, (Adicionar 0,2 por Unidade)

Cuba Bóia Comp...................................................1,3

(Adicionar 0,1 por Unidade)

• Sensor Comp., Acelerador

Funil, Ar..................................................................1,2

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

12 16050-MAT-000 Mola Pistão , Vácuo.......................................................... 4 4 – – – .................. .................. AR, BR, CM, E, ED, G,

ND, SD, SW, U, 2G

– 4 – – – .................. .................. F

16050-MAT-620 Mola Pistão , Vácuo .......................................................... 4 – – – – .................. .................. F

13 16051-MV4-000 Mola, Compressão ........................................................... 4 4 – – – .................. .................. .....................................

14 16052-KG4-003 Mola, Compressão ........................................................... 3 3 – – – .................. .................. .....................................

15 16060-MAT-600 Sensor Comp., Acelerador............................................... 1 1 – – – .................. .................. .....................................

16 16075-GHB-640 Anel, Vedação, 1, 3 x 4, 3 ................................................ 4 4 – – – .................. .................. .....................................

17 16080-MV4-000 Parafuso, Arruela .............................................................. 12 12 – – – .................. .................. .....................................

18 16107-MAT-000 Tampa Comp.................................................................... 4 4 – – – .................. .................. .....................................

19 16108-MW0-750 Parafuso............................................................................ 2 – – – – .................. .................. AR, G

2 2 – – – .................. .................. CM, ND, SD, 2G

4 4 – – – .................. .................. SW

– 2 – – – .................. .................. F

20 16111-MAT-000 Pistão Comp., Vácuo........................................................ 4 4 – – – .................. .................. .....................................

21 16141-MAT-000 Funil, Ar (Cilindro Nº 1 & 4)............................................... 2 2 – – – .................. .................. .....................................

22 16142-MAT-000 Funil, Ar (Cilindro Nº 2 & 3)............................................... 2 2 – – – .................. .................. .....................................

23 16145-MZ2-780 Junção, Conector ............................................................. 1 1 – – – .................. .................. .....................................

24 16155-MN9-004 Válvula Comp., Cuba........................................................ 4 4 – – – .................. .................. .....................................

25 16163-MZ5-920 Junta, Cuba Bóia .............................................................. 4 4 – – – .................. .................. .....................................

M-18.1

Carburador

(Peças Componentes)

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

26 16165-MAT-000 Suporte Agulhas, Jogo (Cilindro Nº 1 & 4)....................... 2 2 – – – .................. .................. AR, CM, E, ED, G, ND,

SD, SW, U, 2G

– 2 – – – .................. .................. F

16165-MAT-620 Suporte Agulhas, Jogo (Cilindro Nº 1 & 4) ....................... 2 – – – – .................. .................. F

16165-MAT-900 Suporte Agulhas, Jogo (Cilindro Nº 1 & 4) ....................... – 2 – – – .................. .................. BR

27 16165-MAT-000 Suporte Agulhas, Jogo (Cilindro Nº 2 & 3)....................... 2 2 – – – .................. .................. AR, CM, G, ND, SD,

SW, 2G

2 – – – – .................. .................. E, ED, U

– 2 – – – .................. .................. F

16165-MAT-620 Suporte Agulhas, Jogo (Cilindro Nº 2 & 3) ....................... 2 – – – – .................. .................. F

16165-MAT-900 Suporte Agulhas, Jogo (Cilindro Nº 2 & 3) ....................... 2 – – – – .................. .................. BR

16165-MAT-760 Suporte Agulhas, Jogo (Cilindro Nº 2 & 3) ....................... – 2 – – – .................. .................. E, ED, U

28 16169-MZ2-600 Suporte, Fiação ................................................................ 1 1 – – – .................. .................. .....................................

29 16180-195-731 Junção, T.......................................................................... 1 1 – – – .................. .................. AR, CM, SW, 2G

30 16188-MAT-000 Placa Fixação Funil........................................................... 4 4 – – – .................. .................. .....................................

31 16510-MAL-600 Válvula Comp., Passagem Ar........................................... 2 2 – – – .................. .................. AR, CM, G, ND, SD, 2G

4 4 – – – .................. .................. SW

– 2 – – – .................. .................. F

32 93892-05010-10 Parafuso, Arruela, 5 x 10 .................................................. 5 5 – – – .................. .................. .....................................

33 93892-05016-10 Parafuso, Arruela, 5 x 16 .................................................. 12 12 – – – .................. .................. .....................................

M-18.1

Carburador

(Peças Componentes)

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

34 93893-04014-17 Parafuso, Arruela, 4 x 14 .................................................. 16 16 – – – .................. .................. .....................................

35 95002-02079 Presilha, Tubo (87) ........................................................... 2 2 – – – .................. .................. AR, CM, SW, 2G

36 95005-35030-20 Tubo, 3, 5 x 30 (95005-35001-20M)................................. 1 1 – – – .................. .................. AR, CM, SW, 2G

95005-35060-20 Tubo, 3, 5 x 60 (95005-35001-20M)................................. 1 1 – – – .................. .................. G, ND

1 – – – – .................. .................. F, SD

37 95005-35040-20 Tubo, 3, 5 x 40 (95005-35001-20M)................................. 1 1 – – – .................. .................. AR, CM, SW, 2G

38 95005-35060-20 Tubo, 3, 5 x 60 (95005-35001-20M)................................. 1 1 – – – .................. .................. AR, CM, G, ND, SD,

SW, 2G

39 95005-35350-2A Tubo, 3, 5 x 350 (95005-35001-20M)............................... 1 1 – – – .................. .................. AR, CM, SW, 2G

40 99101-GHB-1400 Gicleur, Principal, #140 (Cilindro No. 1 & 4) .................... 2 2 – – – .................. .................. AR, CM, SW

99101-GHB-1420 Gicleur, Principal, #142 (Cilindro No. 1 & 4) .................... 2 – – – – .................. .................. E, ED, U

2 2 – – – .................. .................. ND

– 2 – – – .................. .................. 2G

99101-GHB-1450 Gicleur, Principal, #145 (Cilindro No. 1 & 4) .................... 2 2 – – – .................. .................. G, 2G

99101-MAT-1400 Gicleur, Principal, #140 (Cilindro No. 1 & 4) .................... – 2 – – – .................. .................. E, ED, F, SD, U

2 2 – – – .................. .................. F

99102-MAT-1500 Gicleur, #142 (Cilindro Nº. 1 & 4)..................................... – 2 – – – .................. .................. BR

41 99101-GHB-1420 Gicleur, Principal, #142 (Cilindro No. 2& 3) .................... 2 2 – – – .................. .................. AR, CM, SW, 2G

99101-GHB-1450 Gicleur, Principal, #145 (Cilindro No. 2 & 3) .................... 2 – – – – .................. .................. E, ED, G, U

2 2 – – – .................. .................. ND

2 – – – – .................. .................. F, SD

M-18.1

Carburador

(Peças Componentes)

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

(41) 99101-MAT-1420 Gicleur, Principal, #142 (Cilindro No. 2&3) ...................... 2 2 – – – .................. .................. F

99101-443-1520 Gicleur, Principal, #152 (Cilindro No. 2&3) ...................... 2 – – – – .................. .................. BR

99101-GHB-1500 Gicleur, Principal, #150 (Cilindro No. 2&3) ...................... 2 – – – – .................. .................. E, ED, U

42 99103-MT2-0420 Gicleur Marcha Lenta, #42............................................... 4 4 – – – .................. .................. AR, CM, E, ED, F, G,

ND, SD, SW, U, 2G

99103-MV9-0420 Gicleur Marcha Lenta, #40............................................... – 4 – – – .................. .................. BR

43 99108-MW0-1152 Gicleur Marcha Lenta, #115............................................. 2 2 – – – .................. ..................CM

99108-MY5-1150 Gicleur Marcha Lenta, #115............................................. 2 2 – – – .................. .................. AR, G, ND, SD, 2G

4 4 – – – .................. .................. SW

– 2 – – – .................. .................. F

M-18.1

Carburador

(Peças Componentes)

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

1 06164-PCB-000 Guarnição, Injetor ............................................................. – – 4 4 4 .................. .................. .....................................

2 16010-MAT-E01 Juntas, Jogo..................................................................... – – 1 1 1 .................. .................. .....................................

3 16011-MAT-E01 Jogo Juntas, B.................................................................. – – 1 1 1 .................. .................. .....................................

4 16017-MAT-E01 Eixo Comp., Partida.......................................................... – – 1 1 1 .................. .................. .....................................

5 16018-MAT-E01 Alavanca Comp., Partida.................................................. – – 1 1 1 .................. .................. .....................................

6 16024-MAT-E01 Junção, Jogo.................................................................... – – 1 1 1 .................. .................. .....................................

7 16029-MAT-E01 Parafuso Limitador, Jogo.................................................. – – 1 1 1 .................. .................. .....................................

8 16044-MAT-E01 Elemento, Controle Marcha Lenta.................................... – – 1 1 1 .................. .................. .....................................

9 16046-MAT-E01 Válvula Partida A .............................................................. – – 3 3 – .................. .................. .....................................

16046-MCJ-003 Válvula Partida.................................................................. – – – – 3 .................. .................. .....................................

10 16047-MAT-E01 Válvula Comp., Partida..................................................... – – 1 1 – .................. .................. .....................................

16047-MCJ-003 Válvula Comp., Partida ..................................................... – – – – 1 .................. .................. .....................................

11 16076-MAT-E01 Anel, Vedação.................................................................. – – 2 2 2 .................. .................. .....................................

12 16084-MAT-E01 Parafuso, Combustível...................................................... – – 2 2 2 .................. .................. .....................................

13 16400-MAT-A01 Carcaça Comp., Aceleração (GQ40D A)......................... – – 1 1 – .................. .................. CM, U

16400-MAT-E01 Carcaça Comp., Aceleração (GQ40A A)......................... – – 1 1 – .................. .................. BR, E, ED, F, SD

16400-MAT-G21 Carcaça Comp., Aceleração (GQ40C A)......................... – – 1 1 – .................. .................. SW, 2G

16400-MAT-A21 Carcaça Comp., Aceleração (GQ40H A)......................... – – – – 1 .................. .................. CM, U

16400-MAT-E21 Carcaça Comp., Aceleração (GQ40E A) ......................... – – – – 1 ~3400764 BR, E, ED, F

16400-MAT-E22 Carcaça Comp., Aceleração (GQ40E B) ......................... – – – – 1 3400765 ~ BR, E, ED, F

14 16472-PH7-003 Anel Vedação, Injetor (OTSUKA) ..................................... – – 4 4 4 .................. .................. .....................................

M-18.2

Carcaça Acelerador

13.02.01

Guarnição Injetor, Jogo.........................................1,5

(Uma Ou Todas)

• Tubo Comp., Combustível

Válvula Partida A ...................................................1,9

(Uma Ou Todas)

• Válvula Comp., Partida

Carcaça Comp., Acelerador .................................1,7

Carcaça, Controle Macha Lenta ...........................0,5

• Sensor Comp., Mapeamento

Carcaça Comp., Acelerador .................................2,2

13.02.01

Ref.

Qtd.

Item de serviço T.M.O. Nº da peça Descrição CBR1100XX Nº de série Nota

Nº

VWXY1

15 16473-PD6-000 Anel, Injetor (OTSUKA)..................................................... – – 4 4 4 .................. .................. .....................................

16 16502-MAT-E01 Carcaça, Controle Marcha Lenta..................................... – – 1 1 1 .................. .................. .....................................

17 16610-MAT-E01 Tubo Comp., Combustível................................................ – – 1 1 – .................. .................. .....................................

16610-MCC-E01 Tubo Comp., Combustível................................................ – – – – 1 .................. .................. .....................................

18 37830-MAT-E01 Sensor Comp., Mapeamento............................................ – – 1 1 1 .................. .................. .....................................

19 91301-PM7-003 Anel, Vedação, 7, 3 x 2, 2 (ARAI)..................................... – – 4 4 4 .................. .................. .....................................

20 93893-04014-18 Parafuso, Arruela, 4 x 14 .................................................. – – 1 1 1 .................. .................. .....................................

21 16740-MAT-E01 Regulador, Pressão.......................................................... – – 1 1 – .................. .................. .....................................

16740-MAT-E21 Regulador, Pressão.......................................................... – – – – 1 .................. .................. .....................................

22 94050-06000 Porca, Flange, 6 mm ........................................................ – – 2 2 2 .................. .................. .....................................

23 16401-MAT-A01 Carcaça Comp., Aceleração............................................ – – 1 1 – .................. .................. CM, U

16401-MAT-E01 Carcaça Comp., Aceleração............................................ – – 1 1 – .................. .................. BR, E, ED, F, SD

16401-MAT-G21 Carcaça Comp., Aceleração............................................ – – 1 1 – .................. .................. SW, 2G

16401-MAT-A21 Carcaça Comp., Aceleração............................................ – – – – 1 .................. .................. CM, U

16401-MAT-E22 Carcaça Comp., Aceleração............................................ – – – – 1 3400765~ BR, E, ED, F

16401-MAT-E21 Carcaça Comp., Aceleração............................................ – – – – 1 3400764~ BR, E, ED, F

M-18.2

Carcaça Acelerador

Honda CBR1100X Catálogos de Peças - Todos os Modelos [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

ÍNDICE

Instruções para o Uso do Catálogo de Peças

Referência com o Índice de Número de Peças

Referência com o Índice de Nome de Peças

Referência com o Índice Ilustrado

Estrutura do Catálogo de Peças

Número do Bloco

Nome do Bloco

Item de Serviço Tempo de Mão-de-Obra (T.M.O.)

Número de Referência (Os Números descritos entre parênteses indicam que continua da página anterior)

Número da Peça

Descrição

Código de Cores HONDA

Conjuntos

Descrição de Cores

Observação

Quantidade Utilizada na Motocicleta

Número de Série

Nota

Como Localizar o Bloco de Peças e os números de Série

Quando Utilizar as Peças

Abreviaturas Utilizadas neste Catálogo de Peças

Como Localizar o Bloco de Peças e os números de Série

Modelo, Código de Área e Números de Série Aplicáveis

Como Localizar o Bloco de Peças e os números de Série

Composição do número de identificação do Veículo (VIN) América do Norte ~

Composição do número de identificação do Veículo (VIN) 1996 ~

Etiqueta de Cor

Tabela de Cores

Mangueira de Combustível, Mangueiras de Aplicação Geral e Mangueira de Vinil

Composição do número de identificação das Mangueiras

1. O T.M.O. é baseado nas seguintes condições de serviço:

2. Método de Computação

Instruções para o uso do tempo de mão-de-obra (T.M.O.)

3. Cálculo do tempo de serviço

4. Operações de Natureza Distinta

Grupo do Motor

Grupo do Chassi
