Aristo®

Aristo®1000 AC/DCSAW

Käyttöohjeet

0462 985 101 FI 20200131

Valid for: serial no. 336-xxx-xxxx

SISÄLLYSLUETTELO

1

TURVALLISUUS

1.1 Symbolien selitykset

1.2 Varotoimenpiteet

2

JOHDANTO

3

TEKNISET TIEDOT

4

ASENNUS

4.1 Nosto-ohjeet

4.2 Sijainti

4.3 Esimerkki hitsauslaitteistosta

4.4 Kaapeliasennukset

4.5 Syöttöjännite

5

KÄYTTÖ

5.1 Liitännät ja hallintalaitteet

5.2 Hitsaus- ja maadoituskaapelien liittäminen

5.3 Symbolien selitykset

5.4 Ylikuumenemissuojaus

....................................................................................................

.......................................................................................................

.........................................................................................

..............................................................................

....................................................................................

.................................................................................................

.....................................................................................

............................................................................................

......................................................................................................

...............................................................

.................................................................................

...........................................................................................

.....................................................................

..............................................................................

.........................................................................

.........................................

4

4
4

7

8

9

9
10
11
12
13

14

14
15
15
15

6

HUOLTO

6.1 Hitsausvirtalähde

7

VIANETSINTÄ

8

VARAOSIEN TILAAMINEN

.......................................................................................................

...................................................................................

.............................................................................................

.........................................................................

KAAPELIASENNUSTEN VAATIMUKSET

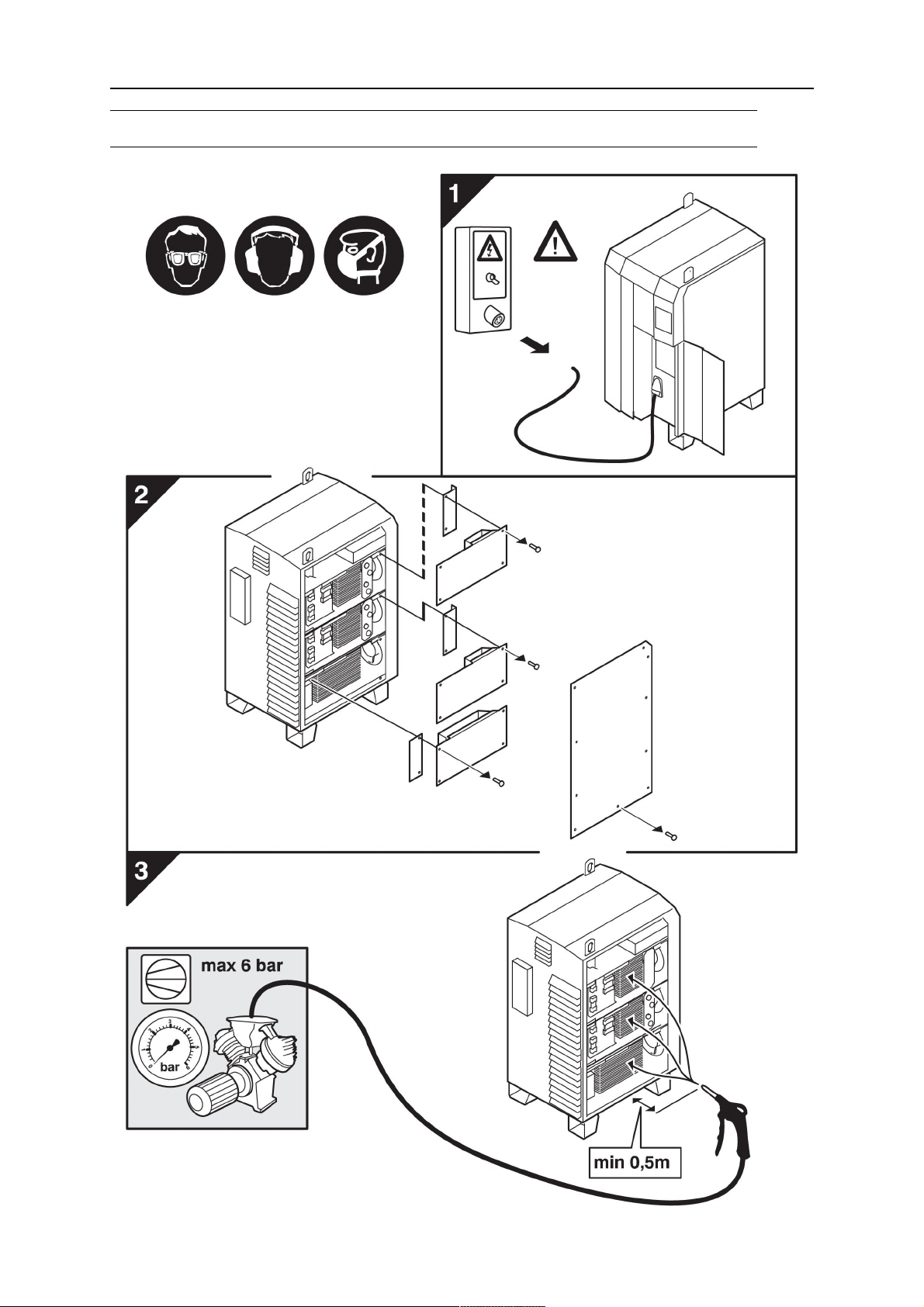

PUHDISTUS

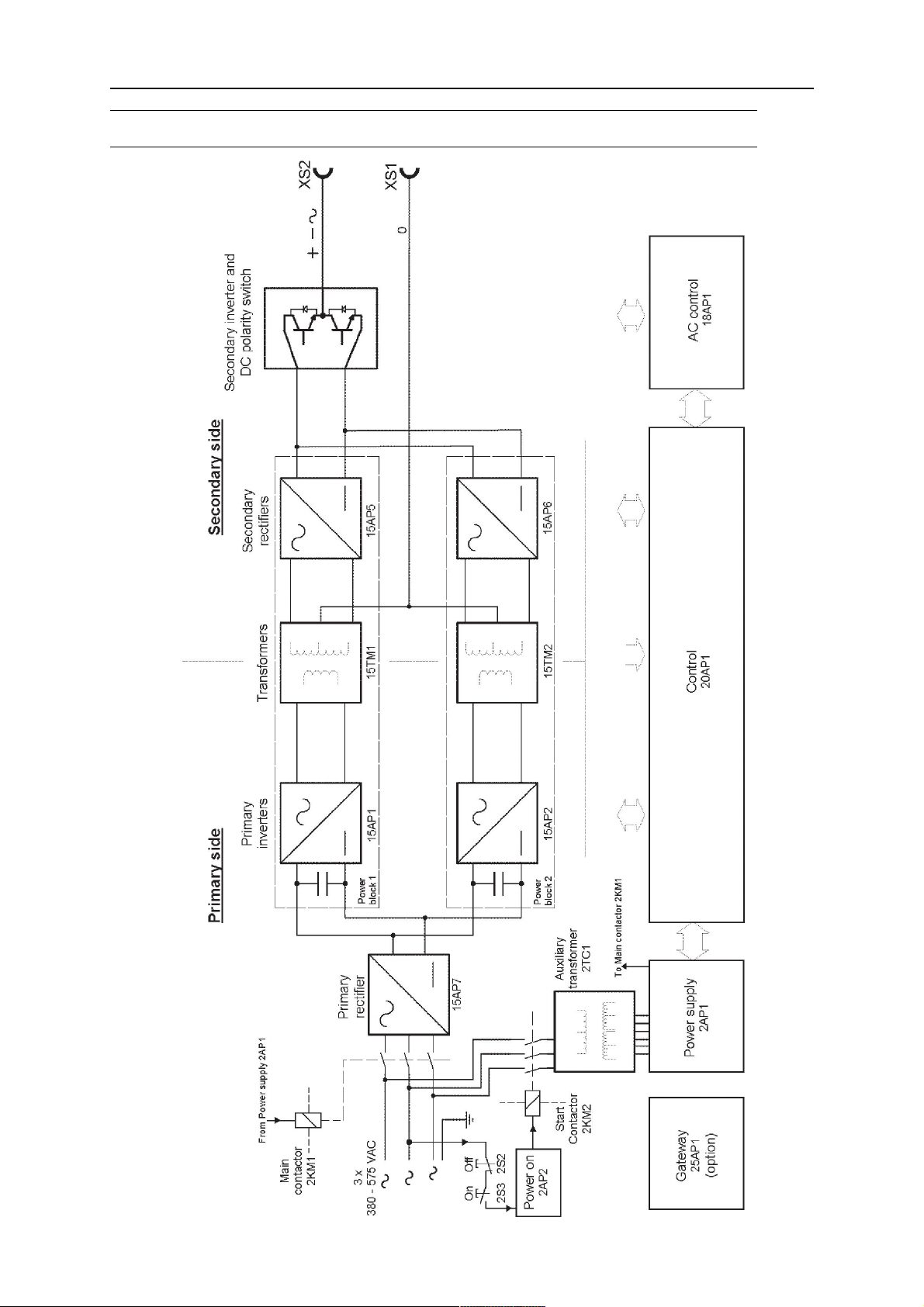

KAAVIO
ASENNUSOHJE
KYTKENTÄOHJEET
TILAUSNUMEROT
KULUTUSOSAT
LISÄVARUSTEET

.........................................................................................................

................................................................................................................

..................................................................................................

...........................................................................................

..............................................................................................

...................................................................................................

................................................................................................

..........................................................

16

16

18

19
20
24
25
26
27
28
29
30

Pidätämme oikeudet muuttaa erittelyjä ilman eri ilmoitusta.

0462 985 101 © ESAB AB 2020

1 TURVALLISUUS

1 TURVALLISUUS

1.1 Symbolien selitykset

Tässä oppaassa käytetyt symbolit on esitelty seuraavassa. Kun näet symbolin,
kiinnitä erityishuomiota ohjeisiin ja toimi huolellisesti.

VAARA!
Viittaa välittömiin vaaroihin, jotka voivat aiheuttaa välittömän vakavan

henkilövahingon tai kuoleman.

VAROITUS!
Viittaa mahdollisiin vaaroihin, jotka voivat aiheuttaa henkilövahingon tai

kuoleman.

VARO!
Viittaa vaaroihin, jotka voivat aiheuttaa lievän henkilövahingon.

VAROITUS!

Ennen kuin käytät laitetta, lue käyttöohjeet ja noudata
niitä. Noudata myös kaikissa laitteen merkinnöissä
annettuja ohjeita, työnantajan turvaohjeita sekä
käyttöturvallisuustiedotteita.

1.2 Varotoimenpiteet

ESAB-laitteiden käyttäjät ovat velvollisia huolehtimaan siitä, että kaikki laitteen käyttäjät ja
laitteen läheisyydessä työskentelevät noudattavat kaikkia asianmukaisia varotoimenpiteitä.
Varotoimenpiteiden täytyy täyttää tämäntyyppisiä laitteita koskevat vaatimukset. Seuraavia
suosituksia tulisi noudattaa työpaikkaa koskevien standardimääräysten lisäksi.

Kaikki työt on teetettävä koulutetulla henkilökunnalla, jotka ovat tutustuneet hyvin laitteen
toimintaan. Laitteen virheellinen käyttö voi aiheuttaa vaaratilanteen, joka voi vahingoittaa
käyttäjää ja laitteistoa.

1. Kaikkien laitetta käyttävien on tunnettava:
○ sen käyttö
○ hätäpysäytyspainikkeiden sijainnit
○ sen toiminta
○ oleelliset varotoimenpiteet
○ hitsaus ja leikkaus sekä muu laitteiston käyttö.

2. Käyttäjän on varmistettava:
○ että asiattomia henkilöitä ei ole laitteen työalueella, kun se käynnistetään
○ kukaan ei ole suojaamaton, kun kaari sytytetään tai hitsaus aloitetaan.

3. Työpaikan on oltava:
○ tarkoitukseen sopiva
○ vedoton.

0462 985 101

- 4 -

© ESAB AB 2020

1 TURVALLISUUS

4. Henkilökohtaiset suojavarusteet:
○ Käytä aina suositeltuja suojavarusteita, kuten suojalaseja, liekinkestäviä

suojavaatteita ja suojakäsineitä.

○ Älä käytä löysiä vaatteita, kuten huiveja, rannerenkaita tai sormuksia, jotka

voivat takertua tai aiheuttaa palovammoja.

5. Yleiset varotoimet:
○ Varmista, että maadoituskaapeli on kunnolla kytketty.
○ Suurjännitelaitteiden sähkötyöt saa suorittaa vain valtuutettu sähköasentaja.
○ Sammutusvälineiden täytyy olla selkeästi merkittyjä ja käden ulottuvilla.
○ Laitteen voitelua ja huoltoa ei saa suorittaa käytön aikana

VAROITUS!

Kaarihitsaus ja -leikkaus voivat aiheuttaa tapaturman sinulle ja muille. Ole
varovainen hitsatessasi ja leikatessasi.

SÄHKÖISKU – voi tappaa

• Asenna ja maadoita laite käyttöohjeen mukaisesti.

• Älä koske jännitteellisiin osiin tai elektrodiin paljain käsin tai kun
suojavarusteesi ovat kastuneet.

• Eristä itsesi työkappaleesta ja maasta.

• Varmista, että työasentosi on turvallinen.

SÄHKÖ- JA MAGNEETTIKENTÄT – voivat olla hengenvaarallisia

• Hitsaajien, joilla on sydämentahdistin, on keskusteltava lääkärin kanssa
ennen laitteen käyttöä. Sähkömagneettiset kentät voivat häiritä tahdistimen
toimintaa.

• Sähkömagneettisille kentille altistumisella voi olla myös muita vaikutuksia
terveyteen.

• Jotta sähkömagneettisille kentille altistuminen on mahdollisimman
vähäistä, noudata seuraavia ohjeita:

○ Sijoita elektrodi- ja työkaapelit yhdessä samalle puolelle vartaloosi

nähden. Kiinnitä ne teipillä, jos mahdollista. Älä asetu poltin- ja
työkaapeleiden väliin. Älä kierrä poltin- tai työkaapeleita vartalosi
ympärille. Pidä hitsausvirtalähde ja kaapelit mahdollisimman kaukana
vartalostasi.

○ Kiinnitä työkaapeli mahdollisimman lähelle työkappaleen hitsattavaa

kohtaa.

HUURUT JA KAASUT – voivat olla hengenvaarallisia

• Pidä kasvosi poissa hitsaussavusta.

• Huolehdi ilmanvaihdosta ja käytä tarvittaessa imujärjestelmää, jotta höyryt
ja kaasut on mahdollista poistaa sekä hengitysvyöhykkeeltäsi että yleiseltä
oleskelualueelta.

KAAREN SÄTEILY – voi polttaa silmiä ja ihoa

0462 985 101

• Suojaa silmäsi ja kehosi. Käytä asianmukaista hitsausmaskia ja
suodatuslinssiä ja käytä suojavaatteita.

• Suojaa sivulliset sermeillä tai verhoilla.

MELU – voimakas melu voi vahingoittaa kuuloa

Suojaa korvasi. Käytä kuulonsuojaimia tai muuta kuulonsuojausta.

- 5 -

© ESAB AB 2020

1 TURVALLISUUS

LIIKKUVAT OSAT – voivat aiheuttaa tapaturman

• Pidä kaikki luukut, paneelit ja suojukset kiinni ja kunnolla paikallaan. Vain
pätevät henkilöt saavat irrottaa suojukset tarvittaessa huoltoa ja
vianmääritystä varten. Kun huolto on valmis, asenna paneelit tai suojukset
paikalleen ja sulje luukut ennen moottorin käynnistämistä.

• Sammuta moottori ennen yksikön asennusta tai liittämistä.

• Pidä kädet, hiukset, löysät vaatteet ja työkalut liikkuvien osien
ulottumattomissa.

PALOVAARA

• Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmista, että työpisteen
läheisyydessä ei ole syttyviä materiaaleja.

• Älä käytä laitetta suljettuihin säiliöihin.

TOIMINTAHÄIRIÖ – kutsu asiantuntija-apua toimintahäiriön yhteydessä.
SUOJAA ITSESI JA MUUT!

VARO!

Tämä tuote on tarkoitettu yksinomaan kaarihitsaukseen.

VAROITUS!

Älä käytä virtalähdettä jäätyneiden putkien sulattamiseen.

VARO!

Luokan A laitetta ei ole tarkoitettu käytettäväksi
kotitaloustiloissa, joiden jännite syötetään julkisella
pienjänniteverkolla. Näissä tiloissa luokan A laitteiden
sähkömagneettista yhteensopivuutta ei ehkä voida taata
johtuneiden ja säteiltyjen häiriöiden vuoksi.

HUOM!
Toimita sähkölaitteet sähköromun

keräyspisteeseen!

Sähkö- ja elektroniikkalaiteromua koskevan
EU-direktiivin 2012/19/EY ja kansallisen lainsäädännön
mukaan vanhentuneet sähkö- ja/tai elektroniikkalaitteet
on toimitettava keräyspisteeseen.

Laitteesta vastaavana henkilönä olet velvollinen
selvittämään hyväksytyt keruupisteet.

Lisätietoa saat lähimmältä ESAB-jälleenmyyjältä.

ESAB tarjoaa asiakkaiden ostettavaksi valikoiman hitsaustarvikkeita ja
henkilönsuojaimia. Tilaustiedot saat paikalliselta ESAB-jälleenmyyjältä tai
sivustoltamme.

0462 985 101

- 6 -

© ESAB AB 2020

2 JOHDANTO

2 JOHDANTO

Aristo 1000 -hitsausvirtalähde soveltuu tasavirralla (DC) tai vaihtovirralla (AC) suoritettavaan

suurtehojauhekaarihitsaukseen. Virtalähteessä on paljon säätömahdollisuuksia
hitsausprosessin optimointia varten.

Hitsausvirtalähdettä käytetään yhdessä PEK-ohjausyksikön kanssa. Hitsausprosessin
parametreja säädetään ohjausyksikön kautta.

Virtalähde on osa ESABin A2/A6-järjestelmää, joten useimpia tämän järjestelmän osia voi
käyttää Aristo1000:n kanssa.

Tällaisia osia ovat esimerkiksi seuraavat:

• hitsaustraktorit

• hitsausnosturit

• hitsauspäät

• asemointilaitteet

• saumanseurantalaitteet

• jauheenkäsittelylaitteet.

Tuotteen ESAB-lisävarusteista on tietoa tämän käyttöohjeen luvussa
LISÄVARUSTEET.

0462 985 101

- 7 -

© ESAB AB 2020

3 TEKNISET TIEDOT

3 TEKNISET TIEDOT

Aristo® 1000
Verkkojännite 380-575V, ±10%, 3~ 50/60Hz
Syöttöjännite Sscvähintään 19,2 MVA

Ensiövirta I

max

84A

Säätöalue 14-50V / 0-1000A
Sallittu kuorma 100%

1000A / 44V

kuormitusaikasuhteella

Tehokerroin maksimivirralla 0,92
Hyötysuhde maksimivirralla 88%
Tyhjäkäyntijännite U0enintään 125V

Näennäisteho maksimivirralla 55,3 kVA
Pätöteho maksimivirralla 49,5kW
Teho kuormittamattomana 170W
Käyttölämpötila -10...+40°C (+14...+104°F)
Kuljetuslämpötila -20...+55°C (-4...+131°F)
Mitat pxlxk 865 × 610 × 1320mm (34 x 24 x 52tuumaa)
Paino 330kg (727lbs)
Eristysluokka H
Suojausluokka IP 23
Käyttöluokka

Kuormitusaikasuhde

Kuormitusaikasuhde ilmaisee ajan prosenttiosuutena 10 minuutin jaksosta, jonka voit hitsata
tai leikata tietyllä kuormalla ilman laitteen ylikuormitusta. Kuormitusaikasuhde on voimassa
lämpötilassa 40°C (104°F) tai sitä alemmassa lämpötilassa.

Suojausluokka
IP-koodi ilmaisee kotelointiluokan eli sen, kuinka hyvin kotelo on suojattu kiinteiden esineiden

tai veden tunkeutumista vastaan.

IP23 merkitty laite on tarkoitettu sisä- ja ulkokäyttöön.

Käyttöluokka

Symboli osoittaa, että virtalähde on suunniteltu käytettäväksi tiloissa, joissa on
suurentunut sähköinen vaara.

Jännitteensyöttö S

scmin

Pienin oikosulkuteho verkossa IEC 61000-3-12 mukaan.

0462 985 101

- 8 -

© ESAB AB 2020

4 ASENNUS

4 ASENNUS

Asennuksen saa suorittaa vain ammattilainen.

Virtalähteen saa kalibroida vain valtuutettu henkilö.

VARO!

Asennus tehdään symmetriseen kolmivaihejärjestelmään suhteessa
maadoitukseen.

Tarkoitettu kiinteään asennukseen.

HUOM!
Syöttöjännitteelle asetettavat vaatimukset

Tämä laitteisto täyttää standardin IEC 61000-3-12 vaatimukset edellyttäen, että
oikosulkuteho on suurempi tai yhtä suuri kuin S

julkisen järjestelmän liitäntäpisteessä. Laitteen asentajan tai käyttäjän on
varmistettava, tarvittaessa neuvottelemalla jakeluverkon operaattorin kanssa, että
laite on kytketty syöttöön, jonka oikosulkuteho on suurempi tai yhtä suuri kuin S

Katso tekniset tiedot luvusta TEKNISET TIEDOT.

käyttäjän syöttöjärjestelmän ja

scmin

scmin

.

HUOM!

Virtalähde voidaan kytkeä generaattoriin. Lisätietoa saat valtuutetulta
ESAB-huoltoteknikolta.

4.1 Nosto-ohjeet

0462 985 101

- 9 -

© ESAB AB 2020

4 ASENNUS

4.2 Sijainti

VAROITUS!

Varmista laite - erityisesti jos alusta
on epätasainen tai kalteva.

Sijoita hitsausvirtalähde niin, ettei mitään ole
250 mm:n (9.86") etäisyydellä jäähdytysilman
tulo- ja poistoaukoista.

Lattialle asennettaessa katso mitat
asennuskaaviosta tämän oppaan
Asennusohje-liitteestä.

0462 985 101

- 10 -

© ESAB AB 2020

4 ASENNUS

4.3 Esimerkki hitsauslaitteistosta

1 Hitsauspää 5 Maadoituskaapeli 9 Mittauskaapeli, nopeus
2 Ohjausyksikkö 6 Mittauskaapeli,

10 Moottorikaapeli

työkappale

3 Ohjauskaapeli 7 Työkappale 11 Mittauskaapeli, jännite
4 Hitsausvirtalähde 8 Hitsauskaapeli

0462 985 101

- 11 -

© ESAB AB 2020

4 ASENNUS

4.4 Kaapeliasennukset

3 Ohjauskaapeli 5 Maadoituskaapeli 6 Mittauskaapeli,

8 Hitsauskaapeli

työkappale

Lisätietoja johtojen reitittämisestä on Kaapeliasennusten vaatimukset -liitteessä.

*suositus

0462 985 101

- 12 -

© ESAB AB 2020

4 ASENNUS

4.5 Syöttöjännite

VAROITUS!

Hitsausvirtalähde on tehtaassa kytketty 400V:n jännitteelle. Muita jännitteitä
käytettäessä liitinriman kytkentöjä on muutettava Kytkentäohjeet-liitteen mukaan.

Kiristä ruuvit A momenttiin 10Nm (88,5inlb). Varmista, että muovisuojus B on edelleen
löysällä.

Tarkista, että hitsausvirtalähde kytketään oikean arvoiseen
verkkojännitteeseen ja että se suojataan oikean kokoisella
varokkeella. Suojamaadoitus on toteutettava määräysten
mukaisesti.

Tyyppikilpi kytkentätietoineen

Suositellut sulakekoot

Aristo 1000

50/60 Hz DC-hitsauksessa
Verkkojännite 380V 400V 415V 440V 460V 500V 550V 575V
Vaihevirta, I

1eff

84A 79A 75A 72A 69A 64A 60A 54A

Sulake viivesulake 100A 100A 80A 80A 80A 80A 63A 63A

HUOM!

Edellä mainitut sulakekoot ovat Ruotsin määräysten mukaisia. Käytä
hitsausvirtalähdettä soveltuvien kansallisten määräysten mukaisesti.

0462 985 101

- 13 -

© ESAB AB 2020

5 KÄYTTÖ

5 KÄYTTÖ

Turvallisuusmääräykset laitteen käsittelyä varten löytyvät käyttöohjeen kappaleesta
TURVALLISUUS. Lue se ennen laitteen käytön aloittamista!

5.1 Liitännät ja hallintalaitteet

1 Säätöpyörä ohjauksen asettamista

varten*

2 Vikamerkkivalo, oranssi 9 Musta liitäntä mittauskaapelille,

3 Valkoinen PÄÄLLE-painike 10 Sulake
4 Musta POIS-painike 11 Punainen liitäntä mittauskaapelille,

5 PEK-ohjausyksikön liitäntä 12 Maadoituskaapelin liitäntä

6 Huoltotyökalun liitäntä 13 Hitsausvirtakaapelin tai hitsauspään

7 Sisäisen väylän liitäntä

rinnan-/tandemkytkentää varten
(identtinen liitännän8 kanssa)

*) Säätöpyörällä on kolme asentoa:

• Asento 1, verkkojännitteen päälle/pois-kytkentää ohjataan kaukosäätimellä

• Asento 2, päälle/pois-kytkentä estetty

• Asento 3, päälle/pois-kytkentää ohjataan painikkeilla 3 ja 4

8 Sisäisen väylän liitäntä

rinnan-/tandemkytkentää varten
(identtinen liitännän7 kanssa)

työkappale

hitsauspää

liitäntä

14 Virtakaapelin liitäntä

15 Kaapeliura signaalikaapeleille

0462 985 101

- 14 -

© ESAB AB 2020

5 KÄYTTÖ

5.2 Hitsaus- ja maadoituskaapelien liittäminen

Varmista, että hitsaus- ja maadoituskaapeli kytketään kuvan mukaisesti.

5.3 Symbolien selitykset

Virtalähde PÄÄLLÄ Virtalähde POIS

Kauko-ohjattu sytytys Paikallinen ohjaus virtalähteestä

Virheenilmaisu

5.4 Ylikuumenemissuojaus

Hitsausvirtalähteessä on suojauspiiri, joka aktivoituu lämpötilan noustessa liian korkeaksi.
Tämä katkaisee hitsausvirran syötön ja keltainen merkkivalo syttyy. PEK-ohjausyksikön
ohjauspaneelissa näkyy vikakoodi.

Kun lämpötila laskee riittävän alas, lämpövaroke palautuu automaattisesti ja hitsausta
voidaan jatkaa.

0462 985 101

- 15 -

© ESAB AB 2020

6 HUOLTO

6 HUOLTO

HUOM!

Säännöllinen huolto on tärkeää turvallisen ja luotettavan toiminnan kannalta.

Vain henkilöt, joilla on asianmukainen sähköasiantuntemus (valtuutettu henkilökunta) saavat
irrottaa suojapaneelit hitsauslaitteiden huolto-, kunnossapito- ja korjaustöiden
suorittamiseksi.

VARO!

Kaikki toimittajan takuut raukeavat, jos asiakas yrittää itse korjata tuotteessa olevia
vikoja takuuaikana.

6.1 Hitsausvirtalähde

Tarkista säännöllisesti, että hitsausvirtalähde ei ole lian tukkima.

Puhdistustiheys- ja menetelmät riippuvat:

• hitsaustyypistä

• käyttöajasta

• sijoituspaikasta

• käyttöympäristöstä.

Virtalähde on puhallettava puhtaaksi paineilmalla säännöllisin väliajoin alennetulla paineella.
Katso ohjeet puhdistusta käsittelevästä liitteestä Puhdistus on toistettava useammin
likaisissa ympäristöissä.

Tukkiutuneet tulo- ja poistoilma-aukot voivat aiheuttaa ylikuumenemisen. Pölynsuodattimen
tilausnumeron voi tarkistaa Kulutusosat-liitteestä.

0462 985 101

- 16 -

© ESAB AB 2020

6 HUOLTO

Pölynsuodattimen vaihto ja puhdistus

1. Irrota pölysuodatin kuvan mukaisesti.

2. Puhalla suodatin puhtaaksi paineilmalla (alennetulla paineella).

3. Asenna suodatin.
Varmista, että suodatin asennetaan tihein puoli ritilää vasten.

Ilmansuodattimen vaihto ja puhdistus

1. Irrota ilmansuodatin kuvan mukaisesti.

2. Puhdista suodatin saippualla ja vedellä

3. Asenna suodatin.

0462 985 101

- 17 -

© ESAB AB 2020

7 VIANETSINTÄ

7 VIANETSINTÄ

Yritä poistaa vika suositelluilla tarkastuksilla, ennen kuin kutsut huoltoteknikon.

Vian tyyppi Korjaus

Ei kaarta • Varmista, että verkkovirta on kytketty.

• Varmista, että hitsaus- ja maadoituskaapeli on kytketty
oikein.

• Varmista, että virta-asetus on oikea.

• Tarkista verkkovirran sulakkeet.

Hitsausvirta katkeaa
hitsauksen aikana.

• Tarkasta, onko lämpövaroke lauennut (ohjauspaneelissa
näkyy vikakoodi).

• Tarkista verkkovirran sulakkeet.

Lämpösuojaus laukeaa
usein.

• Tarkista, onko pölysuodatin tukossa.

• Varmista, että hitsausvirtalähteen nimellisarvot eivät ylity
(ts. virtalähde ei ylikuormitu).

• Tarkista, että hitsausvirtalähde ei ole lian tukkima.

• Tarkasta ympäristön lämpötila.

Huono hitsausteho • Varmista, että hitsaus- ja maadoituskaapelit on kytketty

oikein.

• Varmista, että virta-asetus on oikea.

• Varmista, että käyttämäsi lanka ja jauhe ovat oikeita.

0462 985 101

- 18 -

© ESAB AB 2020

8 VARAOSIEN TILAAMINEN

8 VARAOSIEN TILAAMINEN

VARO!

Laitteen korjaukset ja sähkötyöt saa suorittaa vain valtuutettu ESAB-huoltoteknikko.
Käytä ainoastaan alkuperäisiä ESAB varaosia ja kulutusosia.

Aristo1000 on suunniteltu ja testattu kansainvälisten ja eurooppalaisten standardien
IEC-/EN 60974-1 ja IEC-/EN 60974-10 mukaisesti. Huolto- tai korjaustyön suorittanut
yksikkö on velvollinen varmistamaan, että tuote täyttää edelleen kyseisten standardien
vaatimukset.

Vara- ja kulutusosia voi tilata lähimmän ESAB-jälleenmyyjän kautta. Siirry osoitteeseen

esab.com. Ilmoita tilatessasi varaosaluettelon mukainen tuotetyyppi, valmistenumero, nimike

ja varaosanumero. Tämä helpottaa lähetystä ja varmistaa oikean toimituksen.

0462 985 101

- 19 -

© ESAB AB 2020

KAAPELIASENNUSTEN VAATIMUKSET

KAAPELIASENNUSTEN VAATIMUKSET

*Recommended

0462 985 101

- 20 -

*Recommended

© ESAB AB 2020

KAAPELIASENNUSTEN VAATIMUKSET

0462 985 101

- 21 -

© ESAB AB 2020

KAAPELIASENNUSTEN VAATIMUKSET

0462 985 101

- 22 -

© ESAB AB 2020

KAAPELIASENNUSTEN VAATIMUKSET

0462 985 101

- 23 -

© ESAB AB 2020

PUHDISTUS

PUHDISTUS

0462 985 101

- 24 -

© ESAB AB 2020

KAAVIO

KAAVIO

0462 985 101

- 25 -

© ESAB AB 2020

ASENNUSOHJE

ASENNUSOHJE

0462 985 101

- 26 -

© ESAB AB 2020

KYTKENTÄOHJEET

KYTKENTÄOHJEET

0462 985 101

- 27 -

© ESAB AB 2020

TILAUSNUMEROT

TILAUSNUMEROT

Ordering no. Denomination Type

0462 100 880 Welding power source Aristo® 1000 AC/DC SAW
0740 800 205 Service manual Aristo® 1000 AC/DC SAW
0459 839 050 Spare parts list Aristo® 1000 AC/DC SAW
0740 801 030 Installation manual For tandem and parallel connection

of Aristo® 1000 AC/DC SAW

Tekniset asiakirjat ovat saatavilla Internetissä osoitteessa: www.esab.com

0462 985 101

- 28 -

© ESAB AB 2020

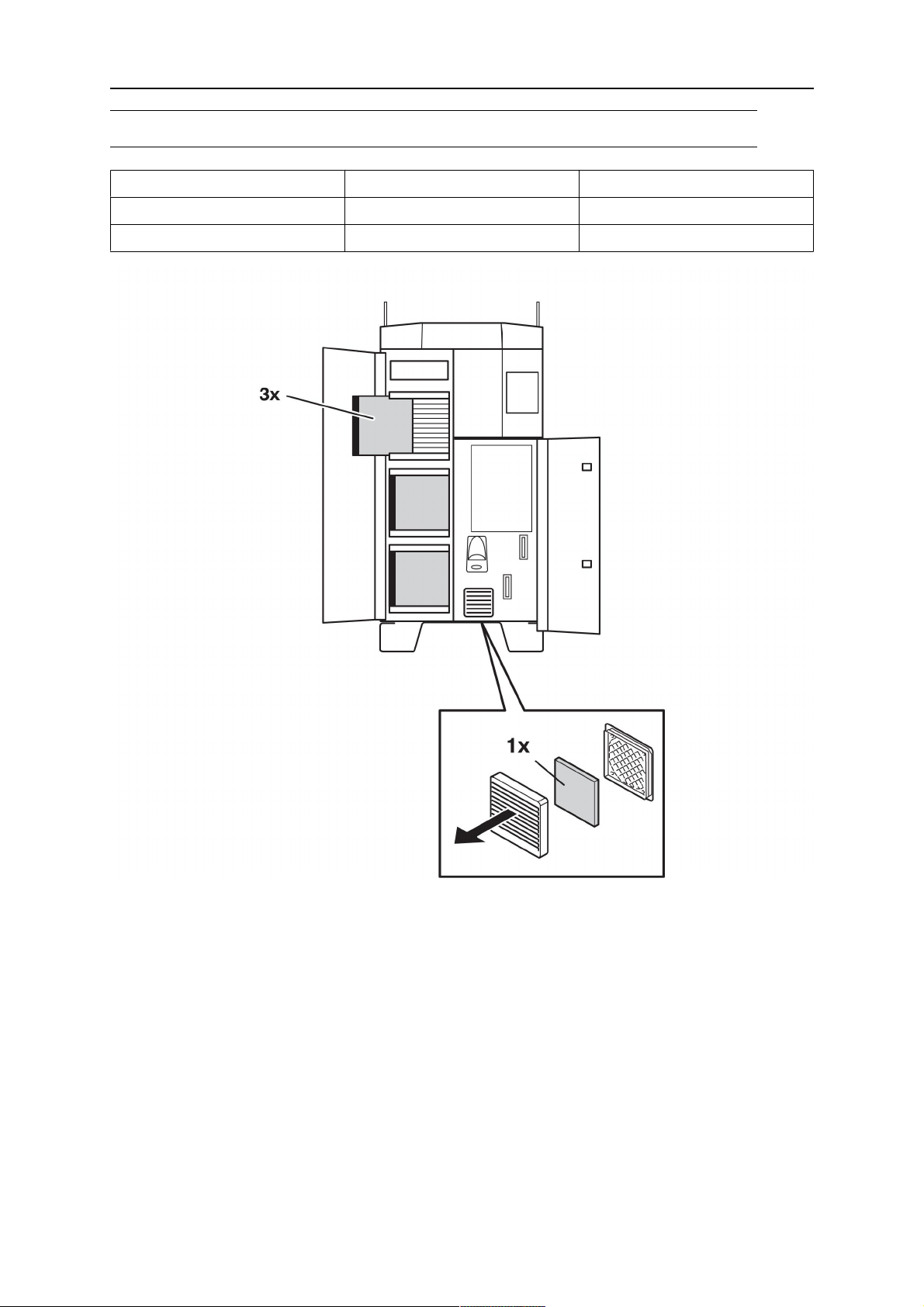

KULUTUSOSAT

KULUTUSOSAT

Qty Ordering no. Denomination

3 0458 398 003 Dust filter
1 0441 828 003 Air filter

0462 985 101

- 29 -

© ESAB AB 2020

LISÄVARUSTEET

LISÄVARUSTEET

0460 504 880 Control unit PEK

0460 503 881 Joint tracking unit GMH

0460 502 881 Control unit for motorised slides PAV

0461 235 880 Welding automat A6 Mastertrac

0449 270 900 Welding head A6 SF F1 SAW

0148 140 880 Flux recovery unit

For more information regarding components for the A2/A6 system, see separate brochures.

0462 985 101

- 30 -

© ESAB AB 2020

LISÄVARUSTEET

0462 985 101

- 31 -

© ESAB AB 2020

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

http://manuals.esab.com

For contact information visit esab.com
