SPARE PARTS CATALOGUE
ELECTROLUX PROFESSIONAL
Modular Platform
Viale Treviso, 15
33170 Pordenone - Italy
Fax: +39 0434-380577
PNC Model Ref. Page Notes
178 710 TF/G1S07 a 1..6 Gas Fryer Top 7Litre 400mm
178 711 TF/G2D07 b 1..6 Gas Fryer Top 7+7Litre 800mm
178 712 TFR/G1S07 c 1..6 Gas Fryer 7Litre 400mm
178 713 TFR/G2D07 d 1..6 Gas Fryer 7+7 Litre 800mm
CATALOGO PARTI DI RICAMBIO
FRIGGITRICI GAS 7L N700
GAS FRYERS 7L N700
Index Indice
Pag. 1 - 3 Frame and components Struttura e componenti
Pag. 4 - 6 Spare parts list Lista ricambi
Brand / Marchio : Electrolux
Factory code: 9PDX
Da Ser. Nr. / From ser. nr.: 726....
Ed. 2008 02
Doc. Nr.:
2 - 05710
30
27
26
29
38
37
13
8
12
28
2
9
22
10
33
32
1
FRIGGITRICI GAS 7L N700 TOP
GAS FRYERS 7L N700 TOP
39
Da Ser. Nr. / From ser. nr.: 726.....
Page: 1
31
Ed. 2008 02
32
Doc. Nr.:
33
14
34
34
2 - 05710
30
27
26
29
28
37
8
9
33
32
34
31
2
10
17
22
14
33
32
34
21
3
1A
Da Ser. Nr. / From ser. nr.: 726....
3
19
20
4
18
1
Page: 2
Ed. 2008 02
25
Doc. Nr.:
23

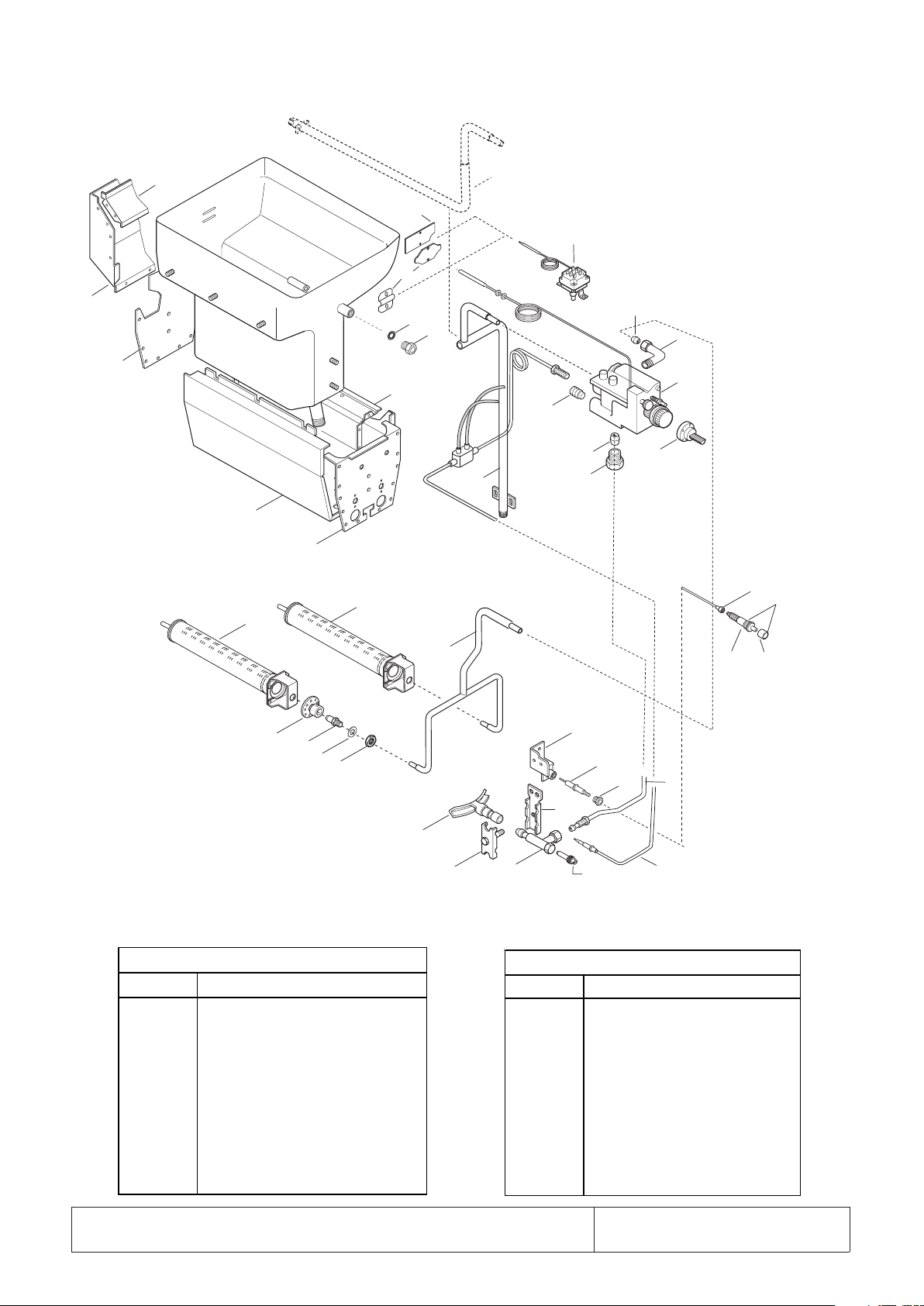

FRIGGITRICI GAS 7+7L N700
GAS FRYERS 7+7L N700
2 - 05710
96
67
52a
51
52
97
93
91
59
60
92
A
66
63
59
94
81
71
80
65
68
55
72
69
53
61
70
75
54
99
64
57
56
78
76
77
79
A - Ugello bruciatore / Burner nozzle
6DGT Code
004488 ø1.40 2H/2E+ G20 20mbar
059364 ø1.30 2H G20 25mbar
003722 ø1.55 2ELL G25 20mbar
056470 ø1.45 2L G25 25mbar
002862 ø1.50 2S G25.1 25mbar
054630 ø0.95 3+3B/P G 30 30mbar
002265 ø0.90 3B/P G30 36mbar
003332 ø0.80 3B/P G30 50mbar
054127 ø1.65 no CE G20 10mbar
0C0747 ø2.70 no CE G110
Ref. / Notes
Da Ser. Nr. / From ser. nr.: 726.....
73
Page: 3
74
B
58
B - Ugello pilota / Pilot nozzle
6DGT Code
003372 n°40 2H/2E+ G20 20mbar
058330 n°40 2H G20 25mbar
003327 n°40 2ELL G25 20mbar
003327 n°40 2L G25 25mbar
003327 n°40 2S G25.1 25mbar
058330 n°25 3+3B/P G30 30mbar
058330 n°25 3B/P G30 36mbar
058330 n°25 3B/P G30 50mbar
003327 n°40 no CE G20 10mbar
- adj no CE G110
Ed. 2008 02
Doc. Nr.:
Ref./ Notes
2 - 05710
FRIGGITRICI GAS 7L N700
GAS FRYERS 7L N700
PNC Model Ref. Notes
178 710 TF/G1S07 a Gas Fryer 7 Lt
178 711 TF/G2D07 b Gas Fryer 7+7Lt
Pos
Factory
Code
6DGT
Code
Descrizione Description
Ref./
Notes
Pagina 1 Page 1
1 0315252601 026806 PIEDE FOO T
2 0532836900 * RIVESTIMENTO LATERALE EXTERNAL PANEL a till s/n 802
0530866800 * RIVESTIMENTO LATERALE EXTERNAL PANEL a since s/n 802
0532837000 * RIVESTIMENTO LATERALE EXTERNAL PANEL b till s/n 802
0530866900 * RIVESTIMENTO LATERALE EXTERNAL PANEL b since s/n 802
8 0873888301 0C4563 RIPIANO / VASCA 400mm WORKTOP / TANK 400mm a
0873887701 0C4557 RIPIANO / VASCA 800mm WORKTOP / TANK 800mm b
see PDX2007-14
9 0527850500 0C0156 PIASTRA FISSAGGIO FIANCHI SIDE PANEL JOINTING PLATE
10 0835867800 0C2669 VALVOLA SCARICO DRAIN VALVE
12 0517894601 0C4691 PROLUNGA PER SCARICO DRAIN EXTENSION
13 0517862300 0C0756 MANICOTTO COUPLING
14 0856817301 0C4526 CRUSCOTTO 400mm CONTROL PANEL 400mm a
0856817501 0C4527 CRUSCOTTO 800mm CONTROL PANEL 800mm b
15 0543821900 0L0113 GUARNIZIONE X CRUSCOTTO GASKET, CONTROL PANEL
22 0830822500 005932 GRIGLIA DI FONDO GRATE FOR BOTTOM
26 0522893500 0C2697 COPERCHIO LID
27 0511819000 0C0614 MANIGLIA COPERCHIO HANDLE, LID
28 0516862900 0C0640 SUPPORTO PER CESTELLO SUPPORT; BASKET
29 0830818802 004492 CESTELLO BASKET
30 0510824700 0C4671 GRIGLIA CAMINO PICCOLO GRID, LITTLE CHIMNEY
31 0518801801 053342 MOLLA PER MARCHIO SPRING, BRAND
32 0548872100 0C4567 GHIERA RING, KNOB
33 0218912211 069567 MOLLA PER GHIERA SPRING, RING KNOB
34 0548871900 0C4490 MANOPOLA TERMOSTATO KNOB
37 0516860700 0C0137 PIASTRA GIUNZ IO NE APPARECC. JOINTING REAR PLATE
39 0522896901 * FONDO TOP 1/2 M BOTTOM TOP 1/2 M a till s/n 802
0530864800 * FONDO TOP 1/2 M BOTTOM TOP 1/2 M a since s/n 802
0522897001 * FONDO TOP 1 M BOTTOM TOP 1 M b till s/n 802
0530864900 * FONDO TOP 1 M BOTTOM TOP 1 M b since s/n 802
40 0544806300 0C6458 RONDELLA DI SCARICO DRAIN WASHER
41 0543824500 0C1440 GUARNIZIONE DI SCARICO DRAIN GASKET
Da Ser. Nr. / From ser. nr.: 726....
Page: 4
Ed. 2008 02
Doc. Nr.:
2 - 05710
FRIGGITRICI GAS 7 L N700
GAS FRYERS 7 L N700
PNC Model Ref. Notes
178 712 TFR/G1S07 c Gas Fryer 7 Lt
178 713 TFR/G2D07 d Gas Fryer 7+7Lt
Pos
Factory
Code
6DGT
Code
Descrizione Description
Notes
Pagina 2 Page 2
1 0835856900 0C0204 PIEDE FOOT
1A 0508898900 0C0122 PIASTRA DI RINFORZO PER PIEDE PLATE FOR FOOT
2 0532836300 * RIVESTIMENTO LATERALE 400 EXTERNAL PANEL 400 a
0532836400 * RIVESTIMENTO LATERALE 800 EXTERNAL PANEL 800 b
3 0548861302 0C2016 MANIGLIA VANO DOOR HANDLE
4 0529860102 0C1996 PORTA SINISTRA VANO LEFT DOOR
8 0873888401 0C4564 RIPIANO / VASCA 400mm WORKTOP / TANK 400mm a
0873887801 0C4558 RIPIANO / VASCA 800mm WORKTOP / TANK 800mm b
see PDX2007-14
9 0527850500 0C0156 PIASTRA FISSAGGIO FIANCHI SIDE PANEL JOINTING PLATE
10 0835848600 005927 VALVOLA SCARICO DRAIN VALVE
12 0517888400 * PROLUNGA PER SCARICO DRAIN EXTENSION
13 0517863700 0C0637 MANICOTTO COUPLING
14 0856817601 0C4545 CRUSCOTTO 400mm CONTROL PANEL 400mm a
0856817701 0C4546 CRUSCOTTO 800mm CONTROL PANEL 800mm b
15 0543821900 0L0113 GUARNIZIONE X CRUSCOTTO GASKET, CONTROL PANEL
17 0516860801 0C0138 CERNIERA HINGE, DOOR
18 0516860901 0C0139 CERNIERA HINGE, DOOR
19 0529837502 0C2512 PORTA DESTRA RIGHT DOOR
20 0529836803 0C0177 CONTROPORTA INNER DOO R
21 0830898200 0C0201 MAGNETE PER PORTA MAGNET, DO OR
22 0830822500 005932 GRIGLIA DI FO NDO GRATE FO R BOTTOM
23 0502898403 005922 BACINELLA PER OLIO BASIN FOR BASIN
25 0516843002 005923 MANIGLIA BACINELLA HANDLE, BASIN
26 0522893500 0C2697 COPERCHIO LID
27 0511819000 0C0614 MANIGLIA COPERCHIO HANDLE, LID
28 0516862900 0C0640 SUPPORTO PER CESTELLO SUPPORT; BASKET
29 0830818802 004492 CESTELLO BASKET
30 0510824700 0C4671 GRIGLIA CAMINO GRID, LITTLE CHIMNEY
31 0518801801 053342 MOLLA PER MARCHIO SPRING, BRAND
32 0548872100 0C4567 GHIERA RING, KNOB
33 0218912211 069567 MOLLA PER GHIERA SPRING, RING KNOB
34 0548871900 0C4490 MANOPOLA TERMOSTATO KNOB
37 0516860700 0C0137 PIASTRA GIUNZIONE APPARECC. JOINTING REAR PLATE
38 0541810600 0C0187 TAPPO POSTERIORE RIPIANO STOPPER
Ref./
Da Ser. Nr. / From ser. nr.: 726.....
Page: 5
Ed. 2008 02
Doc. Nr.:
2 - 05710
FRIGGITRICI GAS 7 L N700
GAS FRYERS 7 L N700
PNC Model Ref.
178 710 TF/G1S07 a
178 711 TF/G2D07 b
Pos
Factory
Code
6DGT
Code
Descrizione Description
PNC Model Ref.
178 712 TFR/G1S07 c
178 713 TFR/G2D07 d
Ref./
Notes
Pagina 3 Page 3
51 0646810102 005931 LIMITATORE DI TEMPERATURA SAFETY THERMOSTAT till s/n 735
0646816500 0C4279 LIMITATORE DI TEMPERATURA SAFETY THERMOSTAT since s/n 735
see PDX2007-14
52 0527840000 0C0641 SUPPORTO BULBO LIMITATORE SUPPORT SAFETY THERMOSTAT till s/n 735
0527871901 0C4749 SUPPORTO BULBO LIMITATORE SUPPORT SAFETY THERMOSTAT since s/n 735
52a 0569806300 0C4748 ISOLANTE LIMITATORE INSULATION SAFETY THERMOSTAT since s/n 735
see PDX2007-14
53 0516865800 0C0625 RACCORDO 3/8" 3/8" PIPE FITTING
54 0215170716 050682 OGIVA RING
55 0516865800 0C0625 TAPPO PER VALVOLA STOPPER, VALVE
56 0835838703 003334 VALVOLA GAS GAS VALVE
57 0515863200 0C0631 RACCORDO A "L" "L" PIPE FITTING
58 0830852101 056914 TERMOCOPPIA; INTERROTTA THERMOCO UPLE; INTERRUPTED
59 0830807601 003326 BRUCIATORE BURNER
60 0830827102 054085 AERATORE AERATOR
63 0214105101 020997 CONTRODADO LOCK NUT
64 0517853600 0C0923 CONDUTTURA PILOTA PIPE, PILOT
65 0517894500 0C3747 CONDUTTURA VALVOLA-BRUCIATORE PIPE VALVE-BURNER
66 0506833401 054029 GUARNIZIONE GASKET
67 0517894100 * ENTRATA GAS FRIGG.7L TOP GAS INLET 7L TOP a
0517894200 * ENTRATA GAS FRIGG.7+7L TOP GAS INLET 7+7L TOP b
68 0517894500 0C3747 ENTRATA GAS FRIGG.7L G AS INLET 7L c
0517894300 * ENTRATA GAS FRIGG.7+7L GAS INLET 7+7L d
69 0830823001 * SUPPORTO PILOTA SUPPORT, PILOT
70 0830272401 052610 ELETTRODO; ACCENSIONE ELECTRODE
71 0830810601 003328 CANNELLO PILOTA BLOW PIPE
72 0206993500 052256 STAFFA BRACKET
73 0206649700 052246 STAFFA BRACKET
74 0835854800 006725 PILOTA PILOT BURNER
75 0214164101 057960 RACCORDO ELETTRODO PIPE FITTING, ELECTRODE
76 0638883500 006514 CAVO ACCENSIONE CABLE IGNITER
77 0835834900 002605 ACCENDITORE LIGHTER
78 0835829600 059251 ACCENDITORE LIGHTER
79 0541809000 002816 COPERTURA PULSANTE ACCENDITORE COVER, LIGHTER
80 0514874500 059295 RACCORDO PIPE FITTING
81 0543815000 059293 GUARNIZIONE GASKET
91 0533823301 * CAMERA DI COMBUSTIONE COMBUSTION CHAMBER
92 0533823402 * PARETE ANT. CAM. COMB. FRONT PANEL
93 0533823500 * PARETE POST. CAM. COMB. REAR PANEL
94 0533823000 * CONVOGLIATORE FUMI CONVEJOR
96 0533823100 * PARETE ANT. CAMINO FRONT CHIMNEY
97 0533823200 * PARETE POST. CAMINO REAR CHIMNEY
98 0511805401 059250 PORTAUGELLO 90° INJECTOR HOLDER 90°
99 0548848401 004491 PROLUNGA MANOPOLA EXTENSION KNOB
Da Ser. Nr. / From ser. nr.: 726....
Page: 6
Ed. 2008 02
Doc. Nr.:
2 - 05710
