SPARE PARTS CATALOGUE
CATALOGO PARTI DI RICAMBIO
PENTOLE GAS DIRETTE 100/150Lt E900XP
GAS BOILING PAN DIRECT HEATING 100/150Lt E900XP
PNC
MODEL
Ref
Description
391296
E9BSGHDP40
A
100LT GAS BOILING PAN-DIRECT HEATING
391297
E9BSGHDR40
B
150LT GAS BOILING PAN-DIRECT HEATING
391298
E9BSGHDR4C
C
150LT GAS BOILING PAN-DIRECT HEATED AUTOCLAVE
Index
Pag
Components / Componenti
Gas nozzels / Ugelli gas
Spare part lists / liste ricambi
2,3,4,5,6
7
8,9,10
NOTE: 60Hz
BOLD: Last Change/ Grassetto= ultima modifica
From Ser. Nr.
Up to Ser. Nr.
Ed. document pubblication . 2015 – 07
Ed. page revison 2015 - 07
Page 1
Doc. N° 59785UB00
PENTOLE GAS DIRETTE 100/150Lt E900XP
GAS BOILING PAN DIRECT HEATING 100/150Lt E900XP
From Ser. Nr.
Up to Ser. Nr.
Ed. document pubblication . 2015 – 07
Ed. page revison 2015 - 07
Page 2
Doc. N° 59785UB00
PENTOLE GAS DIRETTE 100/150Lt E900XP
GAS BOILING PAN DIRECT HEATING 100/150Lt E900XP
From Ser. Nr.
Up to Ser. Nr.
Ed. document pubblication . 2015 – 07
Ed. page revison 2015 - 07

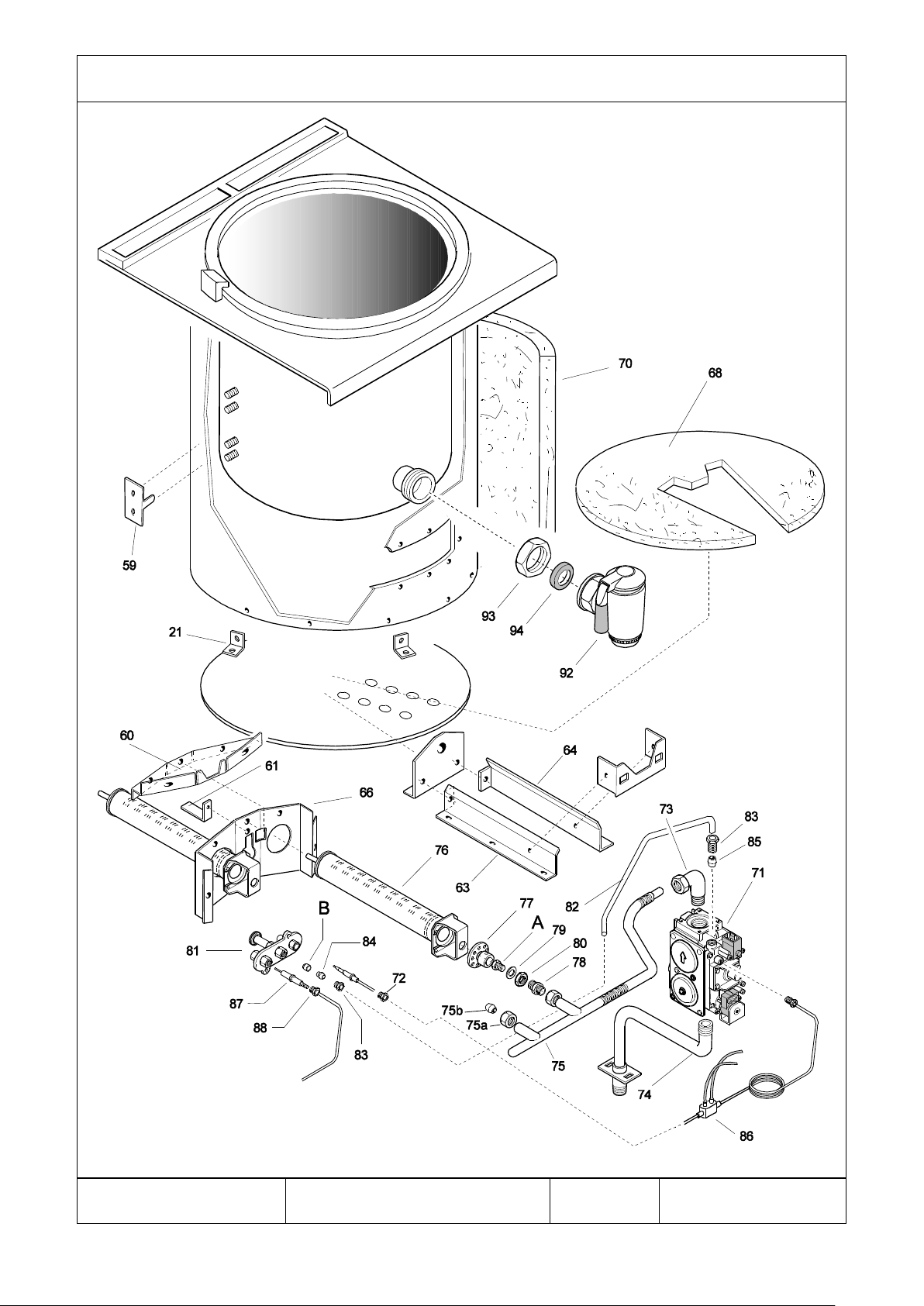

Page 3
Doc. N° 59785UB00
PENTOLE GAS DIRETTE 100/150Lt E900XP
GAS BOILING PAN DIRECT HEATING 100/150Lt E900XP
From Ser. Nr.
Up to Ser. Nr.
Ed. document pubblication . 2015 – 07
Ed. page revison 2015 - 07
Page 4
Doc. N° 59785UB00
PENTOLE GAS DIRETTE 100/150Lt E900XP
GAS BOILING PAN DIRECT HEATING 100/150Lt E900XP
From Ser. Nr.
Up to Ser. Nr.
Ed. document pubblication . 2015 – 07
Ed. page revison 2015 - 07
Page 5
Doc. N° 59785UB00
PENTOLE GAS DIRETTE 100/150Lt E900XP
GAS BOILING PAN DIRECT HEATING 100/150Lt E900XP

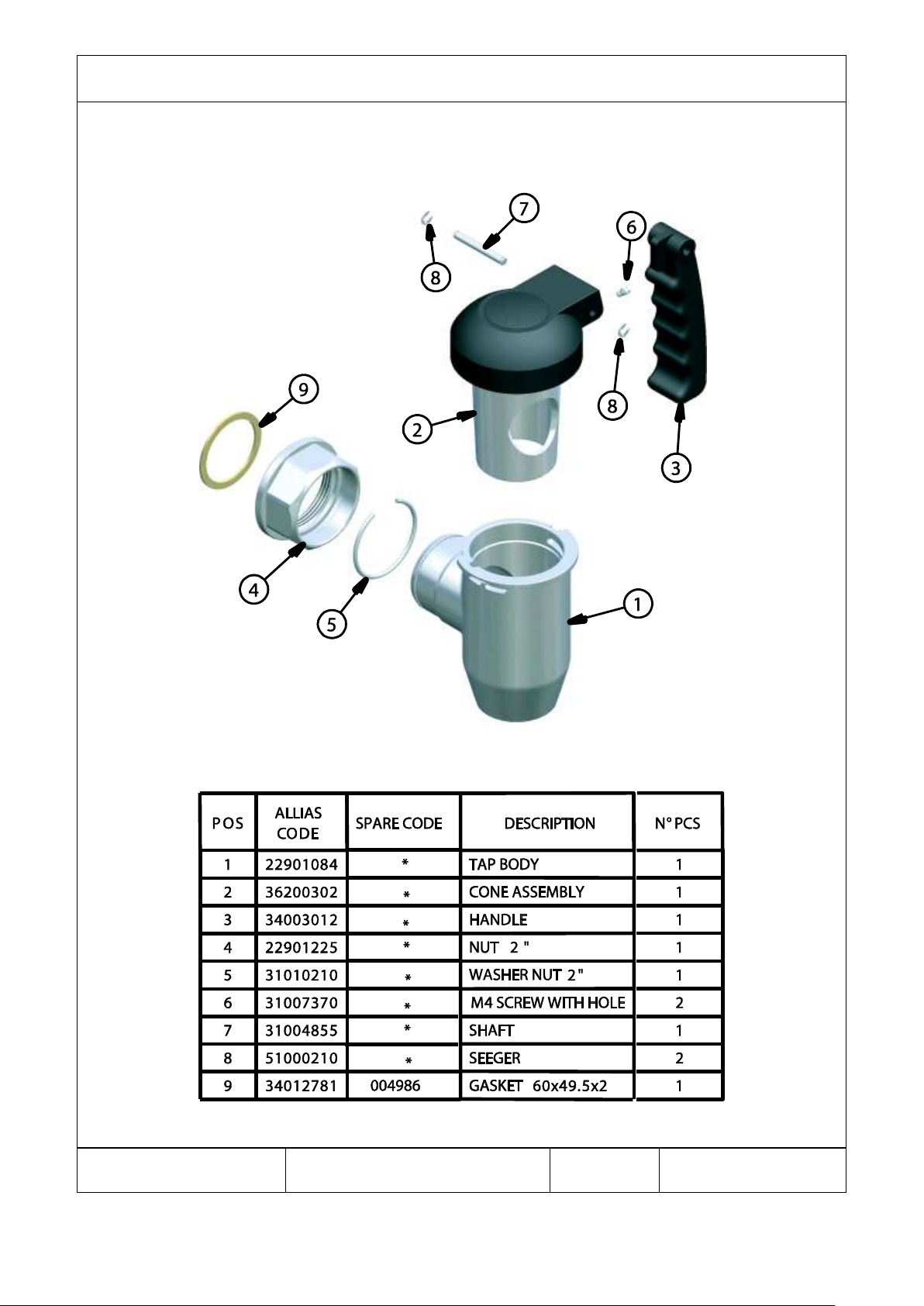

COMPONENTS OF DRAIN TAP / COMPONENTI DEL RUBINETTO SCARICO
CODE / CODICE : 0S0950 00856841701
From Ser. Nr.
Up to Ser. Nr.
Ed. document pubblication . 2015 – 07
Ed. page revison 2015 - 07
Page 6
Doc. N° 59785UB00
PENTOLE GAS DIRETTE 100/150Lt E900XP
GAS BOILING PAN DIRECT HEATING 100/150Lt E900XP
A - Ugello bruciatore / Burner nozzle 100LT
Spare Code
Ref. / Notes
059363
ø2.50
2H/2E+
G20 20mbar
0C0747
ø2.70
2ELL
G25 20mbar
002268
ø2.60
2L
G25 25mbar
054127
ø1.65
3+3B/P
G30/31 28-30/37mbar
056470
ø1.45
3B/P
G30/31 50mbar
054034
ø3.00
No CE
G20 10mbar
A - Ugello bruciatore / Burner nozzle 150LT
Spare Code
Ref. / Notes
002268
ø2.60
2H/2E+
G20 20mbar
006419
ø2.90
2ELL
G25 20mbar
003371
ø2.75
2L
G25 25mbar
003723
ø1.75
3+3B/P
G30/31 28-30/37mbar
003722
ø1.55
3B/P
G30/31 50mbar
054084
ø3.00
No CE
G20 10mbar
B - Ugello pilota / Pilot nozzle
Spare Code
Ref./ Notes
053670
n°41
2H/2E+
G20 20mbar
053670
n°41
2ELL
G25 20mbar
053670
n°41
2L
G25 25mbar
053667
n°30
3+3B/P
G30/31 28-30/37mbar
053667
n°30
3B/P
G30/31 50mbar
053670
n°41
No CE
G20 10mbar
From Ser. Nr.
Up to Ser. Nr.
Ed. document pubblication . 2015 – 07
Ed. page revison 2015 - 07
Page 7
Doc. N° 59785UB00
PENTOLE GAS DIRETTE 100/150Lt E900XP
GAS BOILING PAN DIRECT HEATING 100/150Lt E900XP
Pos
Factory
Code
Spare
Part Code
Descrizione
Description
Ref./Note
1
050489KC00
*
FONDO PENTOLA DIR. GAS 100Lt
BOTTOM PANEL 100Lt
100 LT
1
050489KD00
*
FONDO PENTOLA DIR. GAS 150Lt
BOTTOM PANEL 150Lt
150 LT
2
0835856900
0C0204
PIEDE
FOOT 3
050589CD00
*
PIASTRA DI RINFORZO PER PIEDI
REINFORCEMENT PLATE FOR FOOT
4 085089JC00
*
FIANCO DESTRO
LEFT PANEL
5 085089JD00
*
FIANCO SINISTRO
RIGHT PANEL
6 925018
*
COLAPASTA 2 SETTORI
TWO SECTOR COLANDER
100lt 206123
*
COLAPASTA 2 SETTORI
TWO SECTOR COLANDER
150 lt 8 0147018088
0C1289
ADESIVO STRUTTURALE
STRUCTURAL ADHESIVE TAPE
9 0538844803
*
SCHIENALE MONOBLOCCO 800
REAR PANEL 800
10
0527850500
0C0156
PIASTRA FISSAGGIO FIANCHI
SIDE PANEL JOINTING PLATE
11
087089B500
0C7542
RIPIANO PENT. DIR. 100Lt.
WORKTOP / PAN 100Lt
11
087089B400
0C7541
RIPIANO PENT. DIR. 150Lt.
WORKTOP / PAN 150Lt
12
0543821900
0C2496
GUARNIZIONE
GASKET
13
085089BR00
0C7536
CRUSCOTTO
CONTROL PANEL
14
050389XZ00
0C8053
PANNELLO FRONTALE 100 L
FRONT PANEL BOIL.PAN 100Lt
100 LT
14
050389Y000
0C7806
PANNELLO FRONTALE 150 L
FRONT PANEL BOIL.PAN 150Lt
150 LT
15
0214473001
026187
PERNO FISSAGGIO SPORTELLINO
PIN, DOOR INSPECTION HOLE
16
0508837201
002534
SPORTELLINO, FORO D'ISPEZIONE
DOOR, INSPECTION HOLE
16a
0527843000
0C1563
SPORTELLINO, VALVOLA GAS
DOOR, GAS VALVE
17
0529845500
0C0709
PANNELLINO RUBINETTONE
PANEL, DRAIN TAP
18
0524882701
*
TAMBURO FUMI 100Lt.
JACKET, COMBUSTION 100Lt
100 LT
18
0524882501
*
TAMBURO FUMI 150Lt.
JACKET, COMBUSTION 150Lt
150 LT
19
0528820403
*
ANELLO CHIUSURA FUMI
RING, FLUE CONDENSER
20
21
0508818601
0C0814
SQUADRETTA SUPPORTO CAMINO
BRACKET, CHIMNEY SUPPORT
22
0524884902
*
ELEMENTO ANT. CAMINO
FRONT PANEL CHIMNEY
100 LT
22
0524883002
*
ELEMENTO ANT. CAMINO
FRONT PANEL CHIMNEY
150 LT
23
0524885001
*
ELEMENTO POST. CAMINO
BACK PANEL CHIMNEY
100 LT
23
0524883101
*
ELEMENTO POST.CAMINO
BACK PANEL CHIMNEY
150 LT
24
0527841202
*
DISTANZIALE PER CAMINO
SPACER, CHIMNEY
25
050389LP00
0C7333
GRIGLIA PER CAMINO
GRID FOR CHIMNEY
26
0310122725
027114
GRIGLIA DI SCARICO
DRAIN GRID
28
0516860702
0C0137
PIASTRINA PER GIUNZIONE
JOINTING REAR PLATE
29
50489SK00
0C0713
RINFORZO PER CERNIERA
REINFORCEMENT, HINGE
30
0873838102
0C0714
COPERCHIO PENTOLA
LID, BOILING PAN
A,B
31
0853891400
0C2072
MANIGLIA PENTOLA
HANDLE, LID
A,B
32
0517856900
004468
DISTANZIALE PER MANIGLIA
SPACER FOR HANDLE
32a
0217223605
0C0950
VITE PER DISTANZIALE
SCREW FOR SPACER
33
0800814505
006181
SUPPORTO COPERCHIO
SUPPORT, LID
34
0800823302
006926
COPERTURA SUPPORTO
COVERING, SUPPORT
35
0805878802
006925
RINFORZO COPERCHIO
REINFORCEMENT, LID
36
0217224125
0C2776
VITE FERMO MOLLA / CERNIERA
SCREW, SPRING LOCK
37
0514894501
059518
MOLLA
SPRING
A,B
37
0516804700
002981
MOLLA
SPRING
C, AUTOCLAVE
38
0514894802
059862
PERNO PER CERNIERA COPERCHIO
SHAFT FOR LID HINGE
39
0516804500
002982
FERMO PER MOLLA
LOCK, SPRING
40
0514894303
059864
BLOCCO CERNIERA
LOCK, HINGE
41
0516804601
002983
BLOCCO REGOLAZIONE MOLLA
LOCKNUT, ADJUSTING SPRING
42
0514894603
002944
SUPPORTO CERNIERA
SUPPORT, HINGE
43
0514895003
059859
VITE PER SUPPORTO CERNIERA
SCREW, SUPPORT HINGE
44
0514894701
059860
VITE PER ASSE CERNIERA
SCREW, PIN HINGE
45
0874849408
059866
COPERCHIO AUTOCLAVE
LID, AUTOCLAVE BOILING PAN
C
46
0831807503
0C0742
MANIGLIA COPERCHIO AUTOCLAVE
HANDLE, LID AUTOCLAVE
A,B
From Ser. Nr.
Up to Ser. Nr.
Ed. document pubblication . 2015 – 07
Ed. page revison 2015 - 07
Page 8
Doc. N° 59785UB00
PENTOLE GAS DIRETTE 100/150Lt E900XP
GAS BOILING PAN DIRECT HEATING 100/150Lt E900XP
Pos
Factory
Code
Spare
Part Code
Descrizione
Description
Ref./Note
47
0835801801
052623
VALVOLA SCARICO FUMANA
SAFETY VAVLE
C
48
0246173500
027300
GUARNIZIONE PER VALVOLA
GASKET
C
50
0204751902
025220
CALOTTA PER VALVOLA
CAP, VALVE DRAIN
C
51
0569805200
0C0433
GUARNIZIONE COPERCHIO
GASKET, LID
C
52
0315280901
010142
VOLANTINO
HANDWHEEL
C
53
0214063000
010147
VITE VOLANTINO
SCREW, HANDWHEEL
C
54
0514802301
052616
PERNO
PIN C 55
0514802002
052614
VITE FISSAGGIO COPERCHIO
SCREW, FIXING TO LID
C
56
0511800201
052612
BRACCIO ROTANTE
ROTATING ARM
C
57
0514802201
052615
GHIERA
RING NUT
C 0167098086
003363
GRASSO PER PERNO COPERCHIO
GREASE, SPRING BOLING PAN
59
0527853301
*
DISTANZIALE TAMBURO FUMI
SPACER, JACKET COMBUSTION
60
0529894501
0C6248
PANNELLO COPERTURA SUPP. BRUC.
COVERING SUPP.BURNER PANEL
61
0527841101
0C4928
PROTEZIONE PER PILOTA
PILOT PROTECTION
62
63
0528848601
*
CONVOGLIATORE SINISTRO
LEFT CONVEYOR
64
0528848501
*
CONVOGLIATORE DESTRO
RIGHT CONVEYOR
66
0529894402
0C6247
PANNELLO SUPPORTO BRUCIATORE
SUPPORT PANEL, BURNER
67
68
0560841501
*
ISOLAMENTO FONDO
BOTTOM INSULATION
70
0560844703
*
ISOLAMENTO PENTOLA 100Lt
INSULATION BOILING PAN 100Lt
100 LT
70
0560844801
0C6430
ISOLAMENTO PENTOLA 150Lt
INSULATION BOILING PAN 150Lt
150 LT
71
835878800
0CA429
VALVOLA GAS
GAS VALVE
SIT820
220V/240V 60HZ
72
0214164400
052125
RACCORDO TERMOCOPPIA
THERMO COUPLE NUT
73
0517866200
006622
RACCORDO A "L" 18 - 1/2
NIPPLE, 1/2" DIAM. 18
74
0805899H03
0C6379
TUBO ENTRATA GAS
INLET GAS PIPE TO VALVE
75
0805899L01
0C6378
RIBALTA PENTOLA 100Lt
PIPE , GAS VALVE - BURNER 100Lt
100 LT
75
0805899J02
0C6366
RIBALTA PENTOLA 150Lt
PIPE , GAS VALVE - BURNER 150Lt
150 LT
75a
0214108111
041155
DADO, RIBALTA
NUT, GAS PIPE
75b
0215073101
060325
BICONO
DOUBLE CONE
76
0830894702
0C0743
BRUCIATORE
BURNER
77
0830828001
054039
AREATORE REGOLAZIONE ARIA
AREATOR, AIR REGULATOR
78
0514829700
054118
PORTAUGELLO
NOZZLE HOLDER
79
0506833401
054029
GUARNIZIONE UGELLO
GASKET NOZZLE
80
0214105101
020997
CONTRODADO PORTAUGELLO
LOCK NUT, NOZZLE HOLDER
81
0830897501
0C0744
PILOTA
PILOT 82
0517880302
0C8067
CONDUTTURA PILOTA 100Lt
PILOT PIPE 100Lt
100 LT
82
0517880401
0C8066
CONDUTTURA PILOTA 150Lt
PILOT PIPE 150Lt
150 LT
83
0214164400
052125
RACCORDO, PILOTA
NIPPLE, PILOT
84
0215199700
052127
BICONO, PILOTA
DOUBLE CONE, PILOT
85
0515827401
053665
BICONO, PILOTA
DOUBLE CONE, PILOT
86
0831818901
0C3162
TERMOCOPPIA INTERROTTA
INTERR. THERMOCOUPLE
87
0330272401
052610
ELETTRODO DI ACCENSIONE
ELECTRODE, IGNITION
88
0214164101
057960
RACCORDO FISS. CANDELA
NIPPLE, ELECTRODE
89
92
0856841701
0S0950
BOCCHETTONE SCARICO
DRAIN TAP
REFER TO PAGE
6 ALSO.
93
0516861001
0C0716
CONTRODADO PER RUBINETTONE
LOCK NUT, DRAIN TAPE
94 * *
GUARNIZIONE
GASKET, DRAIN TAPE
95
0211794613
051521
EROGATORE ACQUA
WATER TAP
96
0543800600
052779
GUARNIZIONE OR
OR GASKET, WATER TAP
97
0830896400
*
CONDUTTURA CARICO ACQUA
PIPE, WATER REFIL
98
0140068008
002707
TUBO GOMMA CORAZZATO
WATER PIPE
99
0544615700
047431
RACCORDO A Y
CONNECTION Y
From Ser. Nr.
Up to Ser. Nr.
Ed. document pubblication . 2015 – 07
Ed. page revison 2015 - 07
Page 9
Doc. N° 59785UB00
PENTOLE GAS DIRETTE 100/150Lt E900XP
GAS BOILING PAN DIRECT HEATING 100/150Lt E900XP
Pos
Factory
Code
Spare
Part Code
Descrizione
Description
Ref./Note
100
0835823600
*
FASCETTA
HOSE CLAMP
101
0696805700
0C3254
ELETTROVALVOLA
MAGNETIC VALVE
103
0641805401
0C9180
COMMUTATORE 4 POSIZIONI
SELECTOR 4 POSITION
104
0699802200
0C1605
REGOLATORE DI ENERGIA
ENERGY REGULATOR
105
0876800201
0C0687
LAMPADA ROSSA
RED LAMP
106
0876800002
005010
LAMPADA VERDE
GREEN LAMP
107
0511850G01
0C6670
MANOPOLA
KNOB
*108
0548877V00
0C7345
ADATTATORE MANOPOLA
KNOB ADAPTER
109
0543821000
053816
GUARNIZIONE PER MANOPOLA
GASKET, KNOB
110
0548877B00
0C7526
GHIERA CARICO ACQUA
KNOB RING, WATER REFILL
111
0548877G00
0C7230
GHIERA REGOLATORE DI ENERGIA
KNOB RING, ENERGY REGULATOR
A,B
111
0514802201
052615
GHIERA REGOLATORE DI ENERGIA
KNOB RING, ENERGY REGULATOR
C, AUTOCLAVE
112
0218912211
069567
MOLLETTA PER GHIERA
LOCK SPRING, KNOB RING
113
0543821000
053816
RONDELLA SILICONE
SILICONE OR
114
0548864302
0C3218
MANOPOLA VALVOLA
KNOB GAS VALVE
115
0624804700
004240
ACCENDITORE
IGNITER
116
0830831400
054539
CONSENSO ACC. VALVOLA
SWITCH VALVE
117
0544802200
*
PRESSACAVO
TOGHTENER CORD
118
0639804900
046357
MORSETTIERA
MAIN TERMINAL
119
0527842302
*
SUPPORTO MORSETTIERA
SUPPORT, MAIN TERMINAL
120
0652800401
056582
PORTAFUSIBILE
HOLDER, FUSE
121
0452140500
057783
FUSIBILE 4A 250V
FUSE, 4A 250V
122
0694601000
046217
FILTRO ANTIDISTURBO
FILTER
123
0646813300
0C1000
TERMOSTATO DI SICUREZZA
SAFETY THERMOSTAT
124
0639810200
0C0717
FASCETTA PER FISS. CAVO ALIM.
HOSE CLAMP, FIXING CABLE
125 - 0C1748
BOBINA VALV. SIT820 220V/240V
60HZ
COIL, VALVE SIT820 220V/240V 60HZ
1 code = 20pcs
From Ser. Nr.
Up to Ser. Nr.
Ed. document pubblication . 2015 – 07
Ed. page revison 2015 - 07
Page 10
Doc. N° 59785UB00
Loading...
