denon avc-a1h user manual

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

AVC-A1H

INTEGRATED NETWORK AV AMPLIFIER

取扱説明書

フロントパネル ディスプレイ リアパネル リモコン 索引

1

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

付属品

乾電池の入れかた
リモコンの使いかた

特長

高音質
多彩な機能
簡単操作

各部の名前

フロントパネル
ディスプレイ
リアパネル

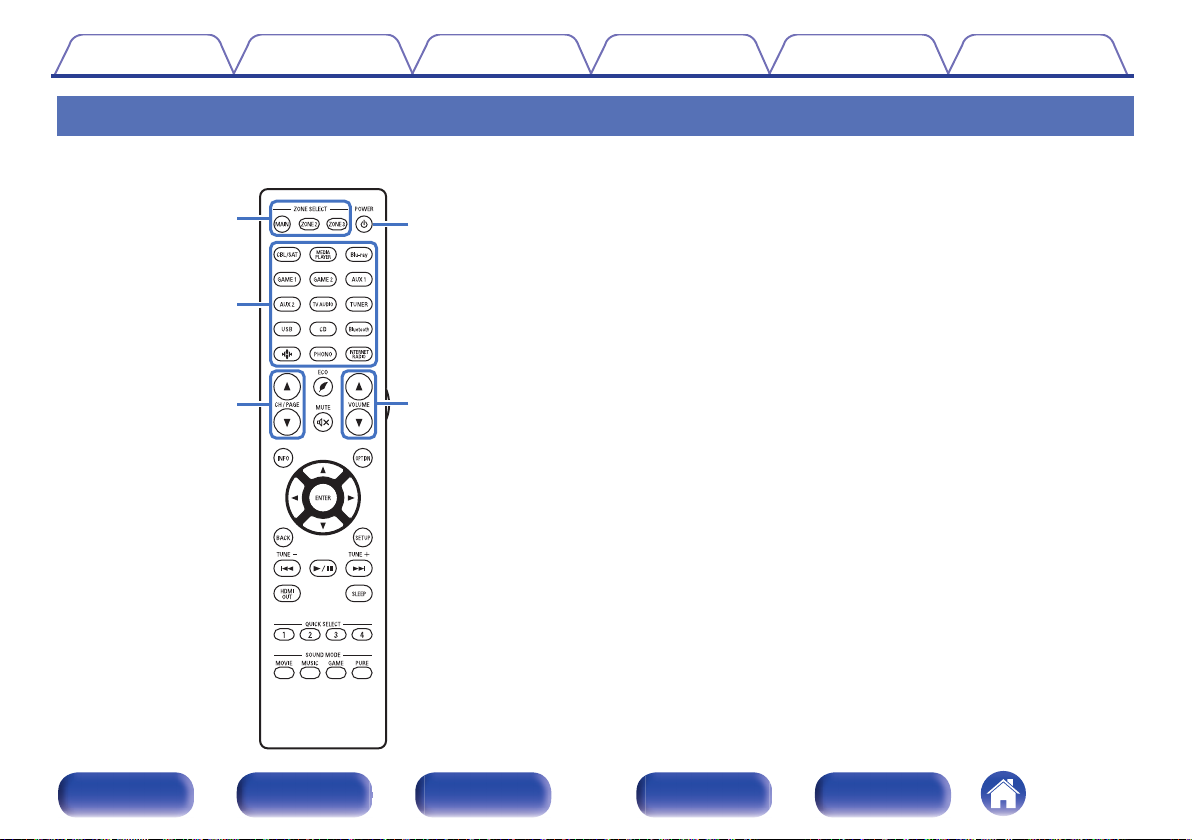

リモコン

10
10

11

11
15
19

20

20
24
26
30

9

接続のしかた

スピーカーを設置する
スピーカーを接続する

スピーカーを接続する前に
スピーカーをスピーカー端子に接続する

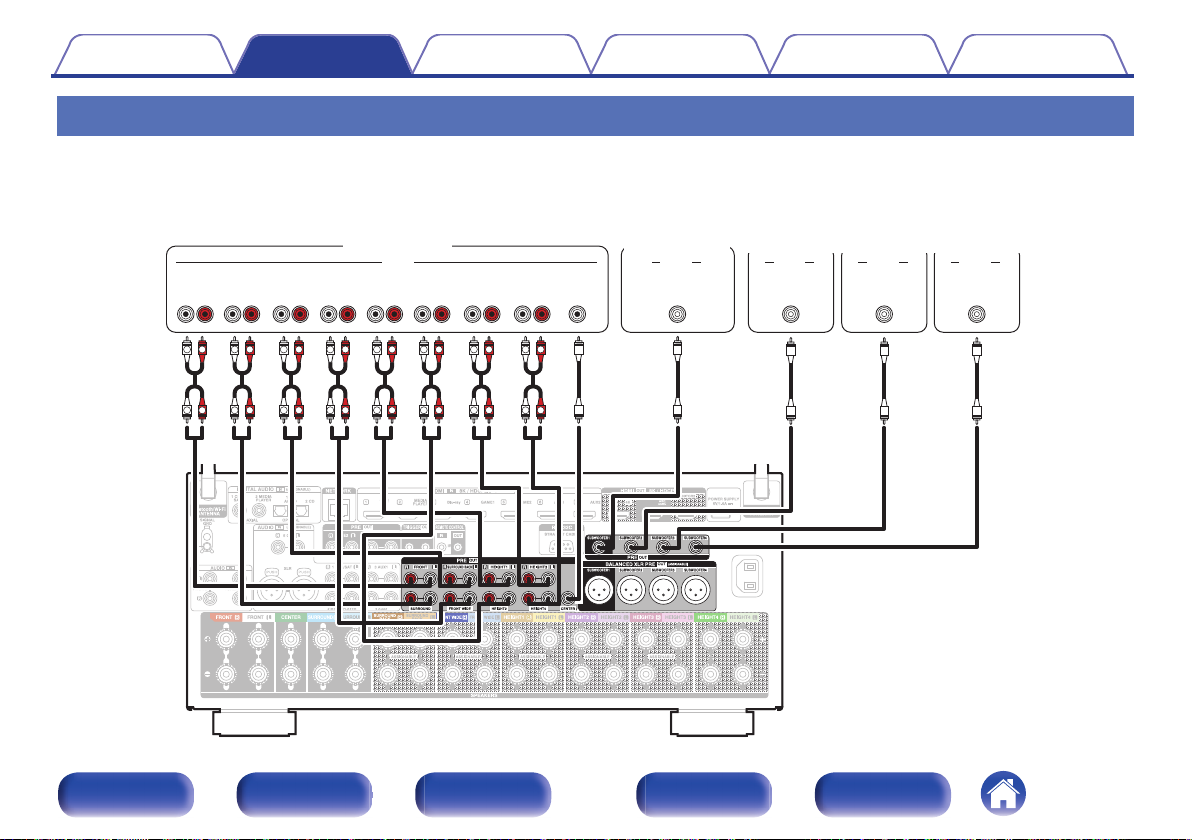

外部のパワーアンプを接続する
スピーカーの構成と“アンプの割り当て”の設定

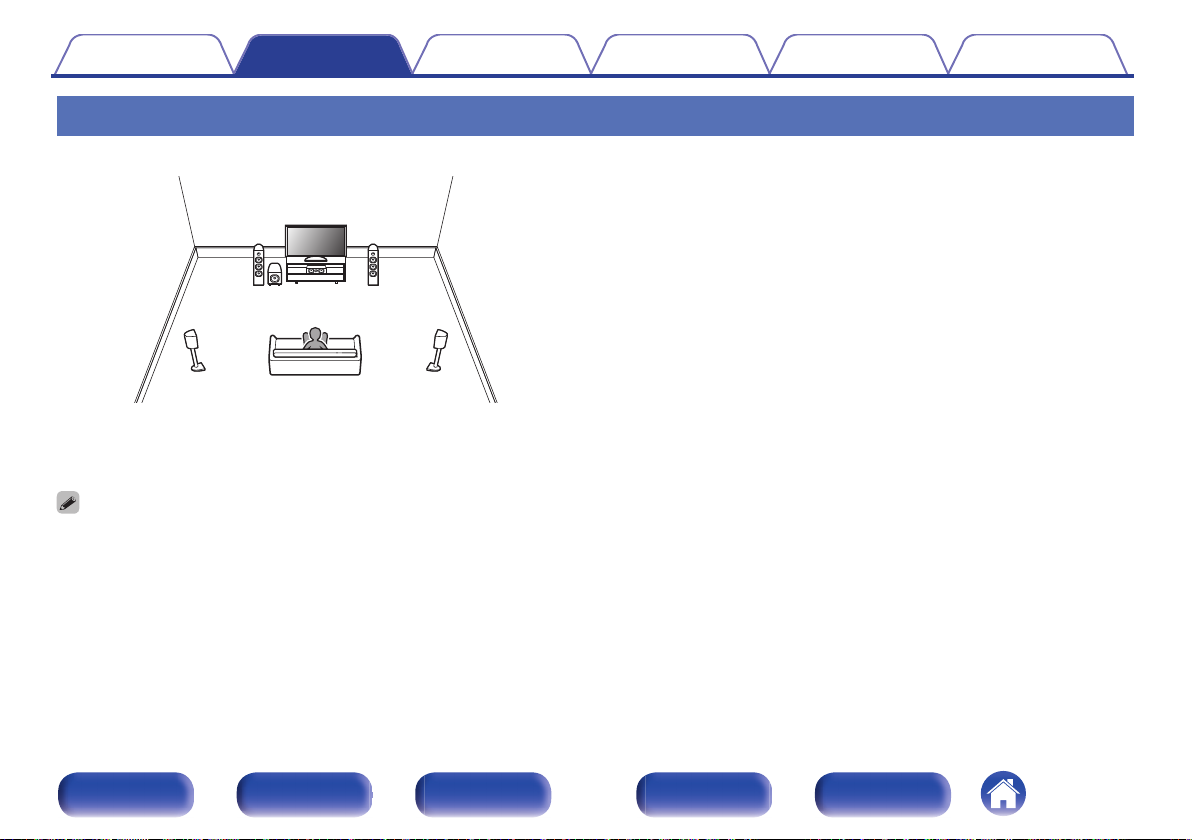

5.1 チャンネルのスピーカーを接続する

7.1 チャンネルのスピーカーを接続する

9.1 チャンネルのスピーカーを接続する

11.1 チャンネルのスピーカーを接続する

13.1 チャンネルのスピーカーを接続する

15.1 チャンネルのスピーカーを接続する

17.1 チャンネルのスピーカーを接続する
バイアンプ接続

13.1 チャンネルのスピーカーを接続する：2 組目のフ
ロントスピーカーの接続

マルチゾーンのスピーカーを接続する

34
40

40
44
45
47
49
50
52
57
62
65
67
68

71
72

フロントパネル ディスプレイ リアパネル リモコン 索引

2

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

テレビを接続する

接続 1：HDMI 端子付きおよび ARC/eARC 機能対応の
テレビ

接続 2：HDMI 端子付き ARC/eARC 機能非対応のテレ
ビ

再生機器を接続する

セットトップボックスを接続する（衛星放送チューナー/
ケーブルテレビチューナー）

メディアプレーヤーを接続する
ブルーレイディスクや DVD プレーヤーを接続する
8K 対応のプレーヤーやゲーム機を接続する

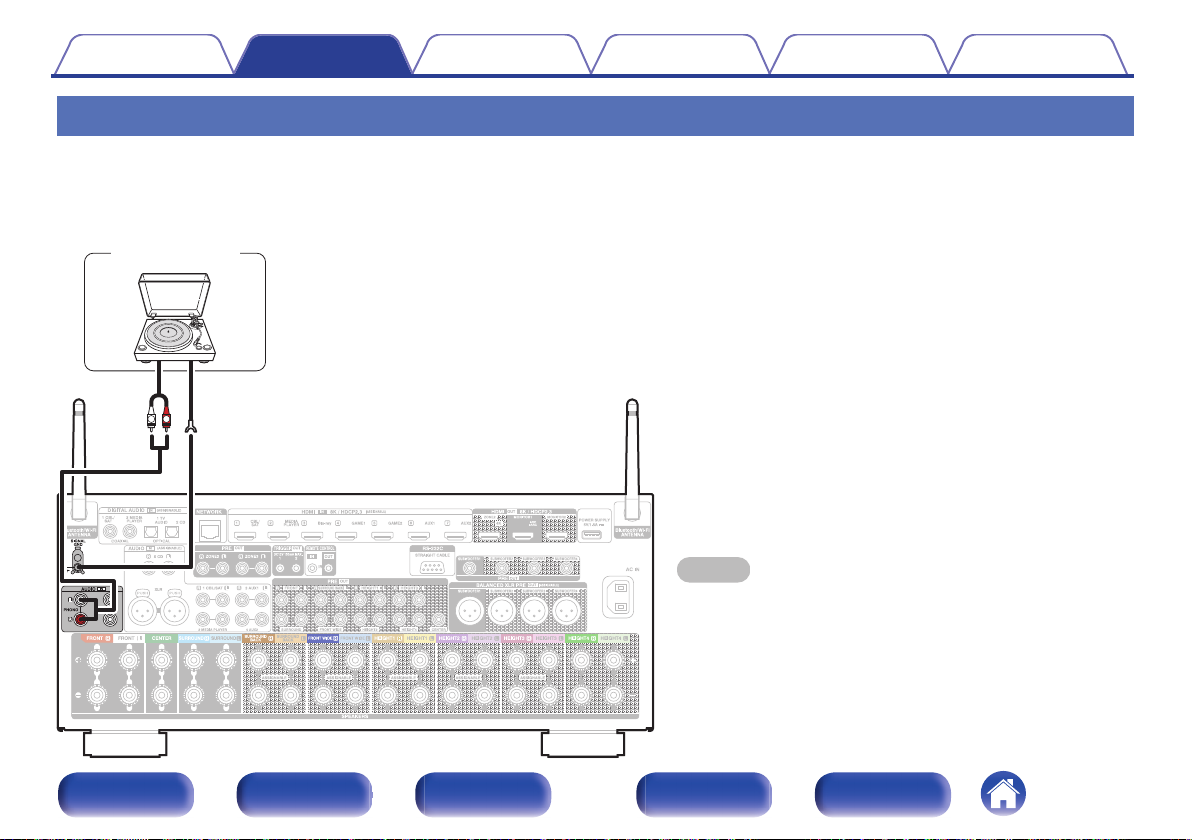

レコードプレーヤーを接続する

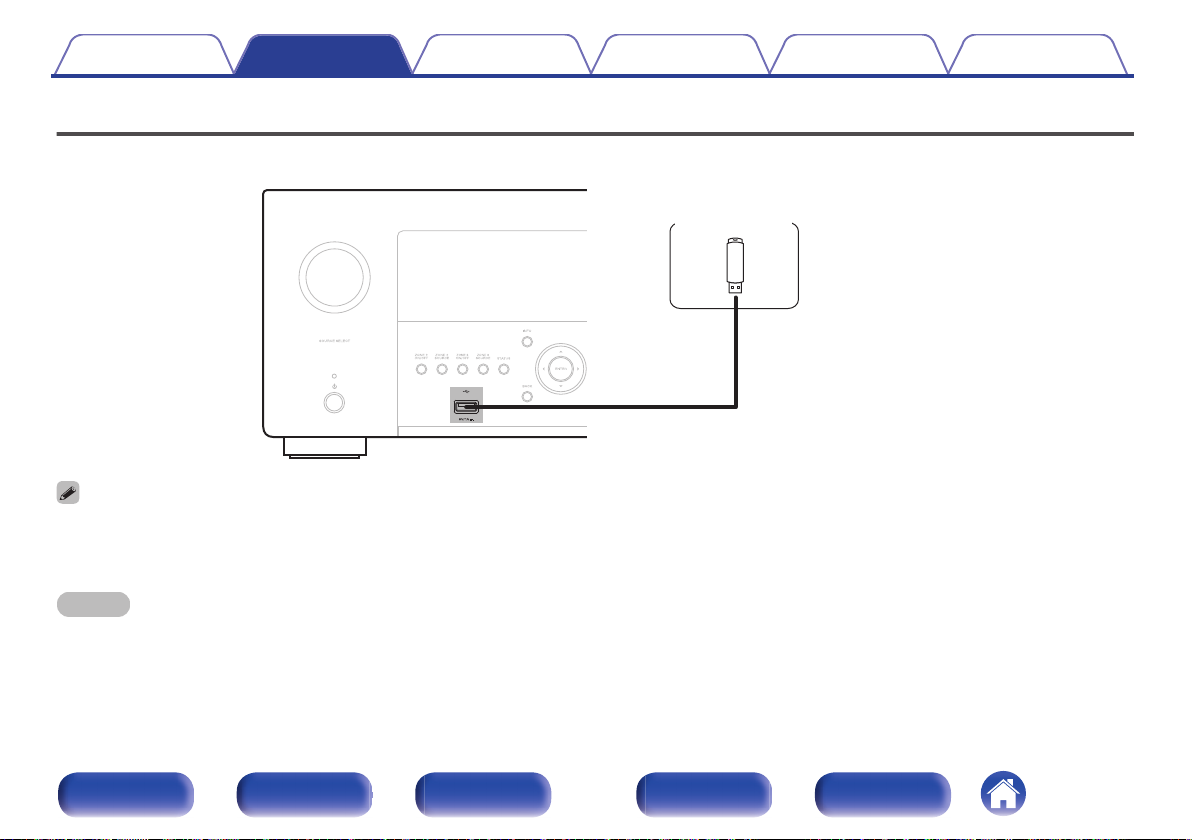

USB 端子に USB メモリーを接続する
ホームネットワーク（LAN）に接続する

有線 LAN
無線 LAN

外部のコントロール機器を接続する

リモートコントロール端子
トリガー出力端子

電源コードを接続する

76

77

78

79

81
82
83
84
85

86
87

87
88

89

89
90

91

再生のしかた

基本操作

電源を入れる
入力ソースを選ぶ
音量を調節する
一時的に音を消す（ミューティング）
ブルーレイディスクや DVD プレーヤーを再生する

USB メモリーを再生する

USB メモリーに保存されているファイルを再生する

Bluetooth 機器の音楽を聴く

Bluetooth 機器の音楽を聴く
2 台目以降の Bluetooth 機器とペアリングする
Bluetooth 機器から本機に再接続する

Bluetooth ヘッドホンで本機の音声を聴く

Bluetooth ヘッドホンで本機の音声を聴く
Bluetooth ヘッドホンに再接続する
Bluetooth ヘッドホンを切断する

インターネットラジオを聴く

インターネットラジオを聴く

パソコンや NAS に保存されているファイルを再生する

パソコンや NAS に保存されているファイルを再生する

HEOS アプリをダウンロードする

HEOS アカウント
ストリーミング音楽サービスを再生する
同じ音楽を複数の部屋で聴く

93

93
93
94
94
94

95

96

99

100
101
102

103

104
105
105

106

107

108

109

112

113
114
117

フロントパネル ディスプレイ リアパネル リモコン 索引

3

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

AirPlay 機能

iPhone、iPod touch、iPad の曲を本機で再生する
iTunes の曲を本機で再生する
iPhone、iPod touch、iPad の曲を複数の機器で同期し

て再生する (AirPlay 2)

Spotify Connect 機能

Spotify の曲を本機で再生する

便利な機能

HEOS お気に入りに追加する
HEOS お気に入りを再生する
HEOS お気に入りを削除する
せりふやボーカルの聴こえやすさを調節する（ダイアロ

グエンハンサー）
入力ソースに合わせて各チャンネルの音量を調節する

（チャンネルレベル調節）

トーンを調節する（トーンコントロール）
Dirac Live フィルターを選択する（Dirac Live）
音声の出力タイミングを調節する（オーディオディレイ）
入力ソースに応じてトランスデューサーの強度を変更す

る（トランスデューサー）
音声の再生中にお好みの映像をテレビに映す（ビデオセ

レクト）
すべてのゾーンで同じ音楽を再生する（All Zone

Stereo）
リスニング環境に合わせてスピーカーの設定を変更する

（スピーカープリセット）

121

122
122

123

124

124

125

126
126
127

127

128
129
130
130

131

132

133

134

サウンドモードを選ぶ

サウンドモードを選ぶ
ダイレクト再生
ピュアダイレクト再生
オートサラウンド再生
サウンドモードの種類について
入力信号ごとに選択できるサウンドモード

HDMI コントロール機能

設定のしかた

スリープタイマー機能

スリープタイマーを設定する

クイックセレクトプラス機能

設定を呼び出す
設定を変更する

フロントキーロック機能

すべてのボタン操作を無効にする
VOLUME 以外のすべてのボタン操作を無効にする
フロントキーロック機能を解除する

135

136
137
138
138
139
145

150

150

151

152

153

154
155

157

157
158
158

フロントパネル ディスプレイ リアパネル リモコン 索引

4

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

リモートロック機能

リモコンの受信機能を無効にする
リモコンの受信機能を有効にする

ウェブコントロール機能

ウェブコントロール機能で本機をコントロールする

ゾーン 2／ゾーン 3（別の部屋）での再生

ゾーンの接続
ゾーン 2/ゾーン 3 で入力ソースを再生する
ゾーン 2/ゾーン 3 の音量を調節する

設定のしかた

メニュー 一覧

メニュー操作のしかた

オーディオ

サブウーハーレベルの調節
低音の位相補正
サラウンドパラメーター
リストアラー
音量
バイリンガルモード
Audyssey
Dirac Live
グラフィック EQ

®

159

159
159

160

160

163

164
168
172

173

178

179

179
179
180
188
189
190
190
193
194

ビデオ

HDMI 設定
ビデオ出力の設定
オンスクリーンディスプレイ
スクリーンセーバー
4K/8K 信号フォーマット
HDCP 設定
TV フォーマット

入力ソース

入力端子の割り当て
入力ソース名の変更
使用ソースの選択
ソースレベル

スピーカー
Audyssey®セットアップ

スピーカー設定の流れ（Audyssey®セットアップ）
エラーメッセージについて
Audyssey®セットアップの設定値に戻すとき

196

196
200
202
203
203
205
205

206

206
209
209
210

211
211

213
219
221

フロントパネル ディスプレイ リアパネル リモコン 索引

5

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

マニュアルセットアップ

スピーカーレイアウト

アンプの割り当て
フロント/センター/サラウンド/サラウンドバック/

フロントワイド
ハイトスピーカー
レイアウト
前方レイアウト / 中央レイアウト / 後方レイアウ

ト / TS/CH
サブウーハー
サブウーハーモード
サブウーハーレイアウト
Bi-Amp
Front B
ゾーン 2
ゾーン 3
ゾーン 2/3
詳細な設定
端子の接続確認

222

222
222

224
225
226

228
233
234
234
237
237
238
238
239
239
239

距離
レベル
クロスオーバー周波数
スピーカープリセット
アドバンス設定
サブウーハー出力
ローパスフィルター
ディストリビューション
XLR 出力端子の割り当て
フロントスピーカー
2 チャンネル再生の設定
トランスデューサー

Dirac Live セットアップ
ネットワーク

情報
接続
Wi-Fi 設定
詳細な設定
ネットワークコントロール
フレンドリーネーム
診断
AirPlay
Spotify Connect
Wi-Fi と Bluetooth

240
241
242
242
243
244
245
245
246
246
247
250

251
252

252
252
253
255
256
257
257
258
259
259

フロントパネル ディスプレイ リアパネル リモコン 索引

6

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

HEOS アカウント

サインインしていない場合
サインインしている場合

一般

言語
オーナーズマニュアル
エコ設定
Bluetooth 送信
ゾーン 2 の設定 / ゾーン 3 の設定
ゾーン名の変更
クイックセレクト
トリガーアウト 1 / トリガーアウト 2
フロントディスプレイ
ファームウェア
情報
使用状況の送信設定
セーブ＆ロード
セットアップロック
初期化

リモコンのバックライトを設定する

バックライトを消灯させる

リモコンを使用するゾーンを指定する

260

260
260

261

261
261
261
265
266
268
269
270
270
271
273
275
275
276
276

277

277

278

困ったときは

こんなときの解決方法
故障かな？と思ったら

電源が入らない / 電源が切れる
リモコンで操作ができない
本機のディスプレイが表示されない
音がまったく出ない
希望する音が出ない
音が途切れたり、ノイズが入ったりする
テレビに映像が映らない
テレビにメニュー画面が表示されない
テレビに表示されるメニュー画面や操作内容の色が通常

と異なる
AirPlay 再生ができない
USB メモリーが再生できない
Bluetooth が再生できない
インターネットラジオが再生できない
パソコン内や NAS 内の音楽ファイルが再生できない
各種オンラインサービスが再生できない
HDMI コントロール機能が動作しない
無線 LAN ネットワークに接続できない
HDMI ZONE2 機能を使用中に機器が正しく動作しない
アップデートエラーメッセージについて

280
282

283
284
284
285
286
290
291
293

293
294
295
296
298
299
300
300
301
302
303

フロントパネル ディスプレイ リアパネル リモコン 索引

7

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

お買い上げ時の設定に戻す
ネットワークの設定をお買い上げ時の設定に戻す
お買い上げ時の設定に復元する
保証と修理について

付録

HDMI について
映像信号とモニター出力の関係
USB メモリーの再生について
Bluetooth 機器の再生について
パソコンや NAS に保存されているファイルの再生について
インターネットラジオの再生について
パーソナルメモリープラス機能
ラストファンクションメモリー
サウンドモードとチャンネル出力の関係
サウンドモードとパラメーター一覧表
入力信号の種類と対応するサウンドモード
用語の解説
登録商標について
主な仕様

オーディオ部
無線 LAN 部
Bluetooth 部
総合

使用上のご注意
索引

304
305
306
307

309
313
315
316
317
318
318
318
319
321
324
328
340
344

344
346
347
348

350
351

フロントパネル ディスプレイ リアパネル リモコン 索引

8

ケーブルラベル電波に関するご注意安全にお使いいただくためにかんたんスタートガイド

マイクスタンドセットアップマ イク電源コード

【本機専用】

Bluetooth/

無線LAN用外部アンテナ

（2本）

リモコン

（RC-1250）

保証書

単４形乾電池

（2本）

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

お買い上げいただきありがとうございます。
本機をご使用になる前に、必ずこの取扱説明書をお読みください。
お読みになったあとは、いつでも見られるところに大切に保管してください。

付属品

ご使用になる前にご確認ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

9

乾電池

30° 30°

約7m

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

乾電池の入れかた

裏ぶたを矢印の方向へ押し上げて取り外す。

1

乾電池（2 本）を乾電池収納部の表示に合わせて正しく

2

入れる。

裏ぶたを元どおりにする。

3

ご注意

0

破損・液漏れの恐れがありますので、

0

新しい乾電池と使用済みの乾電池を混ぜて使用しないでください。

0

違う種類の乾電池を混ぜて使用しないでください。

0

リモコンを長期間使用しないときは、乾電池を取り出してください。

0

万一、乾電池の液漏れがおこったときは、乾電池収納部内についた液を
よく拭き取ってから新しい乾電池を入れてください。

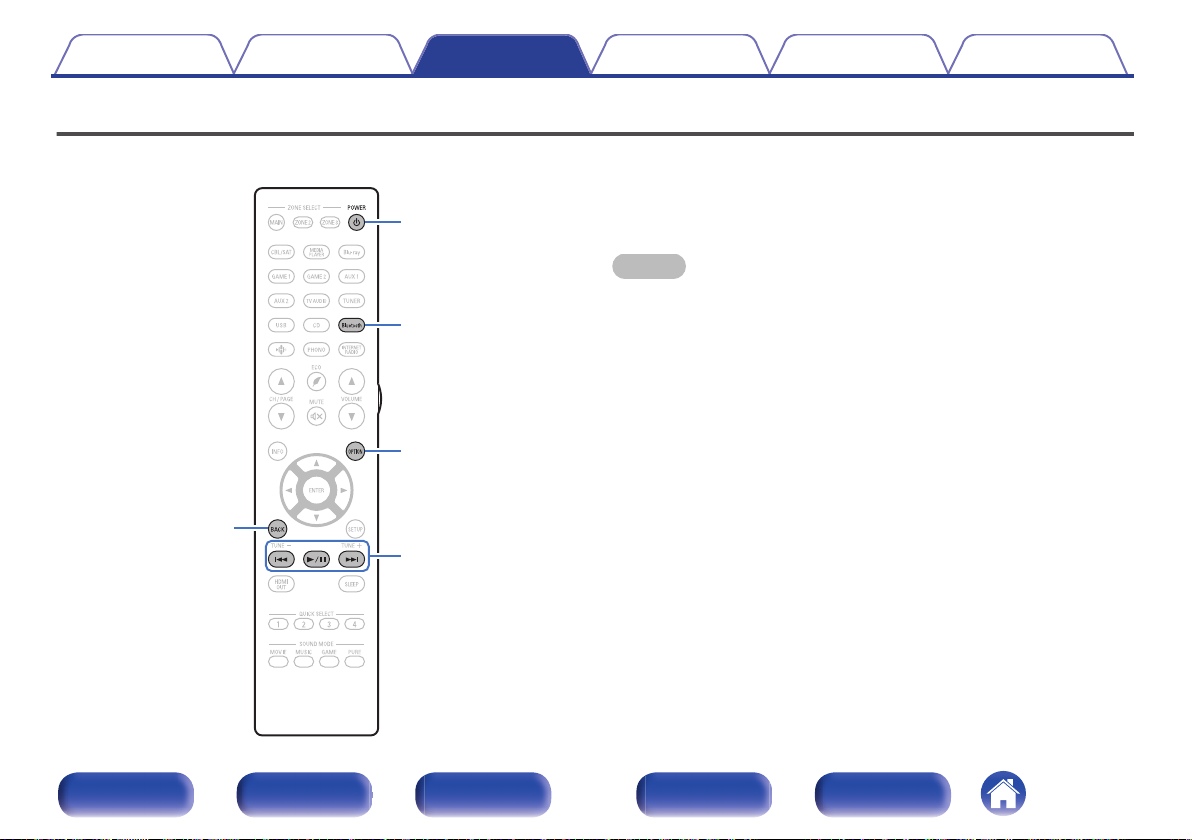

リモコンの使いかた

リモコンはリモコン受光部に向けて使用してください。

フロントパネル ディスプレイ リアパネル リモコン 索引

10

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

特長

高音質

0

15.4 チャンネルディスクリート・パワーアンプ搭載

全チャンネル同一構成のディスクリート・パワーアンプを搭載
し、チャンネルあたり 150W（8Ω、20Hz〜20kHz、T.H.D.：

0.05％、2 チャンネル駆動）のハイパワーパフォーマンスを実
現しています。低インピーダンスのドライバーは、幅広いスピー
カーに安定した動作を提供し、バランスのとれた音色を作り出
します。

0

独立した 4 本のサブウーハー出力を搭載

本機は、4 系統のサブウーハープリアウトを装備しており、最大
で 4 台のサブウーハーを接続することができます。 部屋の四隅
にサブウーハーを設置することにより、スイートスポットが広
がり、より正確で迫力あふれる低音を堪能することができます。

0

Dolby Atmos 搭載(v330 ページ)

本機は、Dolby Atmos に対応したデコーダーを搭載していま
す。オーバーヘッドスピーカーの追加により、音の定位または移
動をより正確に再現し、これまで以上に自然でリアルなサラウ
ンド音場を体験することができます。

0

スピーカーバーチャライザー機能搭載(v182 ページ)

スピーカーバーチャライザー機能は、Dolby Atmos のハイト
バーチャライザーやサラウンドバーチャライザーのデジタル信
号処理をおこなうことで、オーバーヘッドスピーカーや Dolby
Atmos Enabled スピーカーを使用しないスピーカーの設置環
境においても、より臨場感のあるエンタテインメント体験をお
楽しみいただけます。

ハイトスピーカーとサラウンドスピーカーの両方を接続している場合、スピー

0

カーバーチャライザー機能は使用できません。
サラウンドスピーカーが接続されている場合でも、ハイトバーチャライザーを

0

適用します。

0

DTS:X Pro 搭載

本機は、DTS:X Pro デコーダー技術を搭載しています。DTS:X
Pro デコーダーは従来のチャンネルベース方式のサウンドフォー
マットに対し、音像の移動感を表現するオブジェクト信号を付
加したサウンドフォーマットです。DTS:X Pro 技術は最大 15.1
チャンネルのオーディオ処理で、精巧に再現されたフルサラウ
ンドサウンドをお楽しみください。

0

DTS Virtual:X 搭載(v333 ページ)

DTS Virtual:X 技術は、DTS 独自のバーチャルハイトとバー
チャルサラウンド処理を採用しており、あらゆる入力ソース（ス
テレオから 7.1.4 チャンネルまで対応）やスピーカー構成で臨
場感あふれるサウンド体験を提供します。

ハイトスピーカーを接続している場合、DTS Virtual:X は使用できません。

0

フロントパネル ディスプレイ リアパネル リモコン 索引

11

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

IMAX Enhanced 機能搭載(v333 ページ)

本機は IMAX と DTS によって確立された映像・音声の性能の
基準を満たしています。IMAX サウンドを DTS 社が開発した
DTS コーデックを利用して独自変換し、ご家庭で IMAX シア
ターサウンドを体験することができます。IMAX シアターのオー
ディオフォーマットは家庭用のスピーカー構成と互換性があ
り、5.1 チャンネル以上のスピーカーを使用すると最適な IMAX
サウンドをお楽しみいただけます。

0

Audyssey LFC™ （Low Frequency Containment）搭載
(v193 ページ)

Audyssey LFC™は、隣や下の部屋に低音や振動が漏れること
を抑制します。リアルタイムに入力信号を解析して、壁や床、天
井を通り抜けるような低音を抑えると同時に、音響心理的アプ
ローチを用いた低域補正処理をおこなうことで、隣や下の部屋
に低音が響き渡ることなく、コンテンツ本来の低域を楽しめま
す。

0

独立した 4 本のサブウーハー出力と Audyssey Sub EQ HT
™搭載(v212 ページ)

本機は、独立した 4 本のサブウーハー出力を備え、音量レベルと
リスナーまでの距離をそれぞれ個別に設定できます。
さらに、本機搭載の Audyssey Sub EQ HT™は、4 本のサブ
ウーハー間の音量レベルと距離を補正し、Audyssey MultEQ
XT32 の信号処理をおこなうことで、迫力のある低域サウンド
を再現します。

®

フロントパネル ディスプレイ リアパネル リモコン 索引

12

目次

0

アップグレードによる Dirac Live への対応

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

Dirac Live® Room Correction は、特許取得済みアルゴリズ
ムを適用することにより、プレミアムホームシアターで使用さ
れる先進的な室内音響最適化ソリューションであり、部屋への
影響を分析してデジタル的に低減することでスピーカーのパ
フォーマンスを向上させます。より広いスイート スポット、ス
テージングの改善、透明さ、音声の明瞭度、および他の方法では
不可能なより深くタイトな低音を提供します。また、それらをお
好みに合わせて調節することができます。
下記よりライセンスキーを購入することで、Dirac Live 機能の
ロックを解除できます。www.dirac.com/denon/

0

アップグレードによる Dirac Live Bass Control への対応

Dirac Live Bass Control は入力信号に含まれる低域成分を
各再生チャンネル（スピーカー）へルーティングする低音管理技
術です。さらに、各チャンネルの低音管理と出力の制御を一括管
理することで、Dirac Live Room Correction テクノロジーが
大幅に拡張されます。特に、複数のサブウーハーを備えたシステ
ムでは、室内音響補正効果と低音の再生能力が大幅に向上しま
す。

詳しくは、Dirac Live のマニュアルを参照してください。

https://manuals.denon.com/DiracLive/ALL/JA

フロントパネル ディスプレイ リアパネル リモコン 索引

13

FHL FHR

SHL

SHR

TS

CH

FL FR

SW

SL SR

C

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

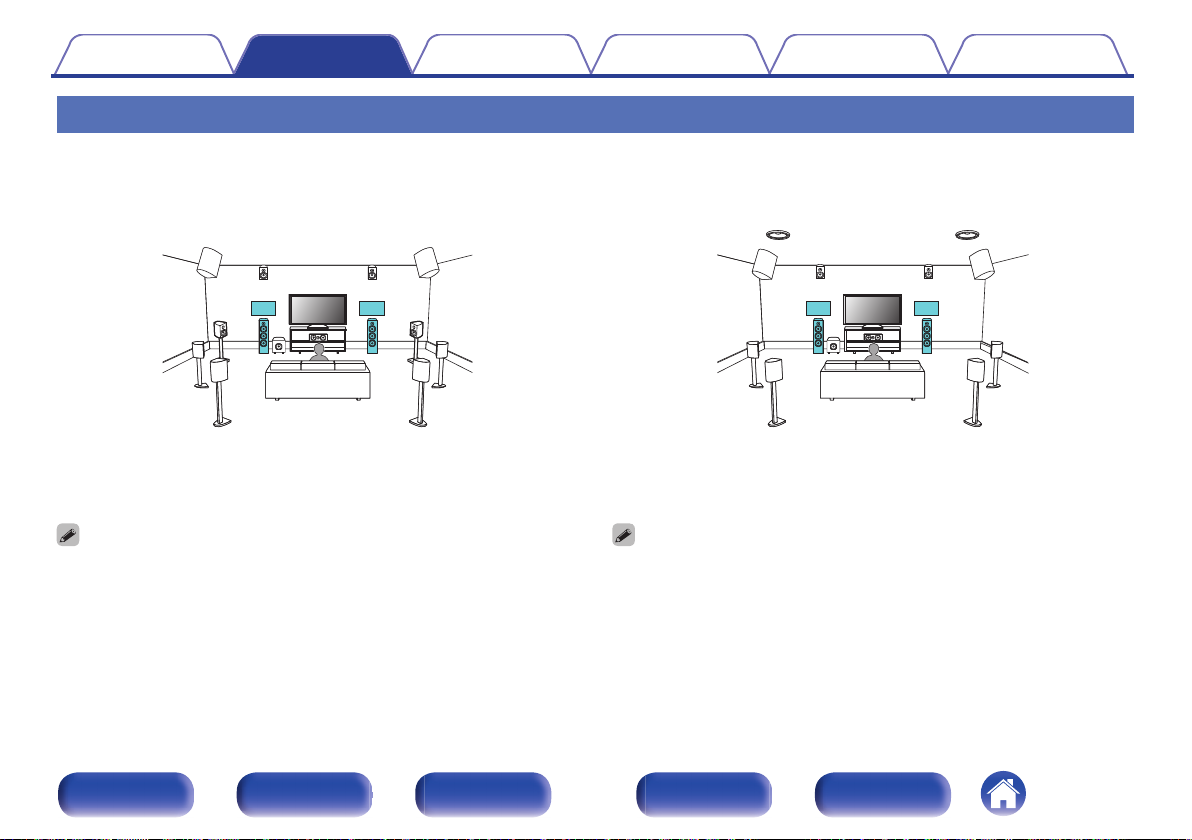

0

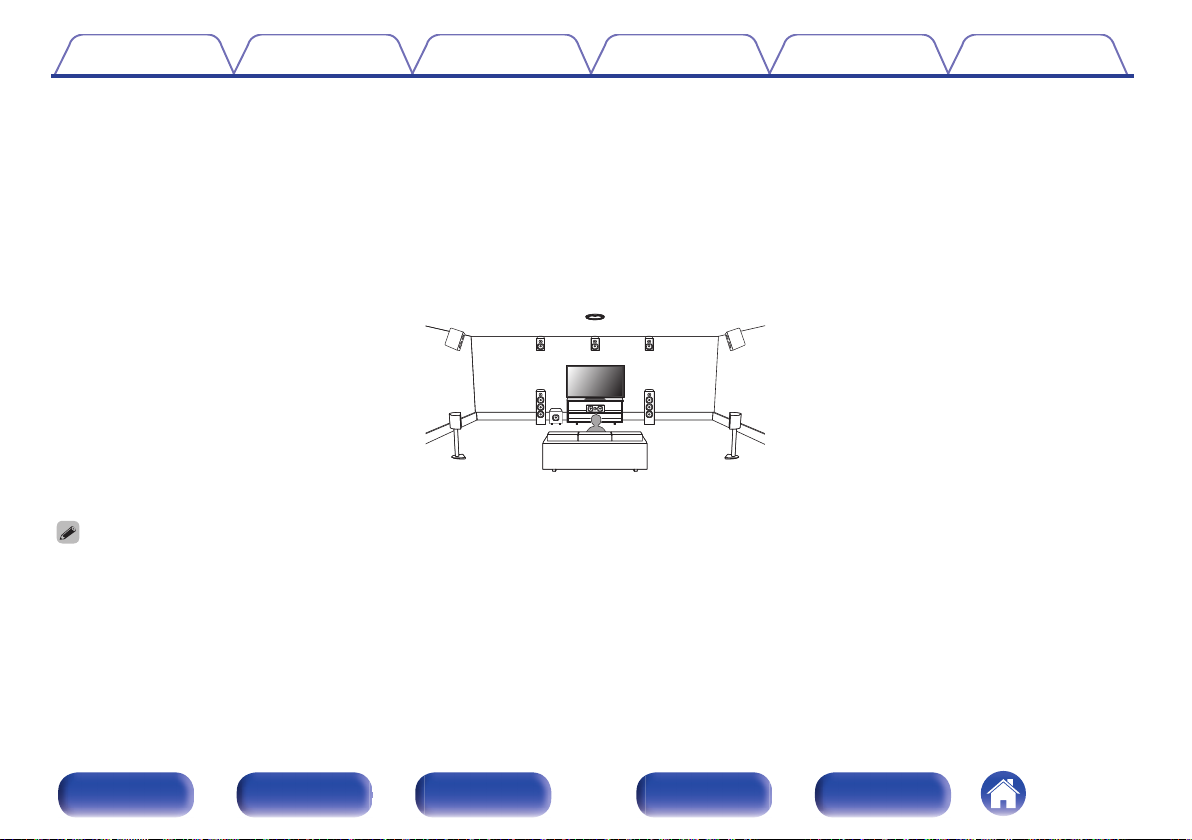

Auro-3D

本機は、Auro-3D デコーダーを搭載しています。
Auro-3D は、5.1 チャンネルのスピーカーにフロントハイト（FHL+FHR）、サラウンドハイト（SHL+SHR）、センターハイト（CH/オ
プション）およびトップサラウンド（TS/オプション）スピーカーを組み合わせ、自然で臨場感のある三次元の音場空間を提供します。

Auro-3D 再生用のスピーカーを適切に設置することで、Auro-3D 再生を存分にお楽しみいただけます。

0

Auro-3D は基本の 5.1 チャンネルのスピーカーシステムにフロントハイトおよびサラウンドハイトスピーカーを追加したスピーカー構成を推奨と
しています。フロントハイトまたはサラウンドハイトスピーカーの代わりに、リアハイトスピーカー、天井スピーカーや Dolby Atmos Enabled スピー
カーを設置して、Auro-3D、Dolby Atmos および DTS:X 再生をおこなうこともできます。

フロントパネル ディスプレイ リアパネル リモコン 索引

14

8K Ultra HD

8K 8K

1080p/4K60Hzまで

8Kアップスケーリング

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

多彩な機能

0

究極のホームシアター体験– 8K Ultra HD

本機は、8K/60Hz パススルー、ゲーム用の 4K/120Hz パスス
ルー、そして最新の HDMI 規格によって実現された様々な機能
をサポートしており、究極のホームシアターを現実のものとし
ます。

エンターテインメントのニーズを実現して、超高精細な 3D オー
ディオとビデオをお楽しみいただけます。

0

HDCP 2.3

本機はコンテンツ保護方式規格 HDCP 2.3 に対応しています。

0

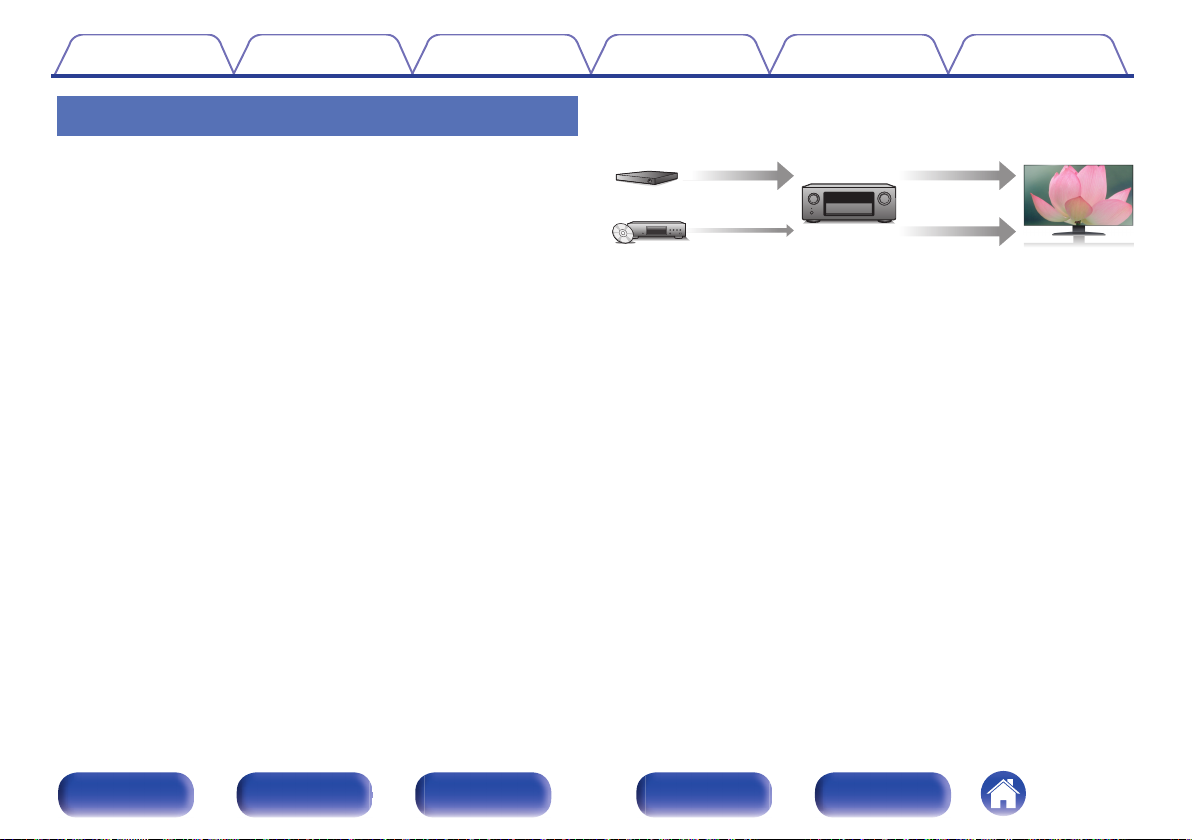

1080p/4K 信号を 8K の信号にアップスケーリングするデジ
タルビデオプロセッサー搭載

本機には、1080p/4K 映像を 8K（7680×4320 ピクセル）
の解像度にして HDMI への出力を可能にする 8K ビデオアップ
スケーリング機能を搭載しています。これにより本機とテレビ
の接続が HDMI ケーブル 1 本で済むだけでなく、どの映像ソー
スでも高精細な映像を再現することができます。

0

eARC (Enhanced Audio Return Channel)機能に対応

eARC 機能は、従来の ARC 機能で対応していたオーディオ
フォーマットに加え、ARC 機能で対応していなかったマルチ
チャンネルリニア PCM や Dolby TrueHD、Dolby Atmos、
DTS-HD、DTS:X の音声フォーマットも伝送できます。
また、eARC 機能に対応しているテレビを接続することにより、
テレビで再生するコンテンツの音声をより高品位なサラウンド
再生でお楽しみいただけます。

フロントパネル ディスプレイ リアパネル リモコン 索引

15

73

出力入力

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

ゾーン 2 用の HDMI 出力を装備(v163 ページ)

本機はゾーン 2 の部屋でも映像と音声が楽しめるゾーン 2 用
の HDMI 出力を装備し、メインゾーンとは異なる映像ソースを
お楽しみいただけます。

0

さまざまなデジタル AV 機器を接続できる HDMI 端子を装備

（入力：7 系統、出力：3 系統）

本機には 7 系統の HDMI 入力を装備しており、ブルーレイディ
スクプレーヤー、ゲーム、HD ビデオカメラなどのさまざまな
HDMI 端子付き機器との接続ができます。また、本機は同時出力
可能なメインゾーン用の 2 系統出力にマルチゾーン出力を加え
た 3 系統の HDMI 出力を装備しており、マルチゾーンでは、メ
インゾーンで再生中のソースとは別のソースを楽しむことがで
きます。

0

インターネットラジオなどのネットワーク機能に加え、
AirPlay®機能を搭載(v121 ページ)

インターネットラジオを聴いたり、パソコンに保存している音
楽ファイルを再生したり、さまざまな再生をお楽しみいただけ
ます。

また、本機は AirPlay 機能を搭載していますので、ネットワーク
を通して iPhone® や iPad®、iPod touch®、iTunes®の音楽を
本機で再生できます。

0

ワイヤレスオーディオ技術 ”AirPlay 2®”に対応

複数の AirPlay 2 に対応したデバイス/スピーカーと同期して
音楽を同時に再生することが可能です。

本機は AirPlay 2 対応製品です。iOS 11.4 以降が必要です。

フロントパネル ディスプレイ リアパネル リモコン 索引

16

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

USB とネットワーク経由による DSD と FLAC ファイルの再
生

高解像度のオーディオフォーマットである DSD（5.6MHz）や
FLAC 192kHz ファイルの再生に対応しています。高解像度
ファイルの高音質再生を実現しています。

0

簡単に Bluetooth 機器とのワイヤレス接続が可能(v99
ページ)

お手持ちのスマートフォン、タブレット、パソコンなどとワイヤ
レス接続することで、簡単に音楽を楽しめます。

0

Bluetooth ヘッドホン対応

本機で再生している音声を Bluetooth ヘッドホンで聴くこと
ができます。

ご使用の環境に合わせて、スピーカーと Bluetooth ヘッドホン
の音声を同時に再生したり、Bluetooth ヘッドホンのみの音声
を再生したりすることができます。

フロントパネル ディスプレイ リアパネル リモコン 索引

17

【メインゾーン】 【ゾーン 2】/【ゾーン 3】

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

マルチルームでの音声再生に対応(v133 ページ)

メインゾーン、ゾーン 2 およびゾーン 3 でそれぞれの入力を選
択して再生できます。
また、All Zone Stereo 機能を使用すると、メインゾーンで再生
中の音楽を同時にすべてのゾーンで楽しむことができます。家
全体で BGM を流したいときに便利です。

0

省エネ設計

本機は使用中の消費電力を低減しながら、映画や音楽を楽しむ
ことができるエコモード機能、および未使用時自動的に電源を
オフにするオートスタンバイ機能を搭載しています。不要な電
力の節約ができます。

0

iPad、iPhone や Android™機器（Google、Amazon Kindle
Fire）で本機の基本的な操作がおこなえる“Denon AVR
Remote”アプリzに対応

スマートフォンやタブレットから本機の詳細設定が可能なセッ
トアップメニューにアクセスしてコントロールすることができ
ます。“Denon AVR Remote”アプリは本機のステータスやメ
ニューの表示、Denon 製ブルーレイディスクプレーヤーのコン
トロールや WEB マニュアルへのアクセスなどを提供します。

z

“Denon AVR Remote”アプリ（無料）を iOS や Android 機器にダ

ウンロードしてください。本機を LAN 接続し、iPad、iPhone や
Android™機器を同じネットワーク上にある Wi-Fi（無線 LAN）に接
続する必要があります。

フロントパネル ディスプレイ リアパネル リモコン 索引

18

ステレオ音のエチケット

•隣近所への配慮（おもいやり）を十分にいたしま
しょう。

•特に静かな夜間は、小さな音でも通りやすいもの
です。夜間の音楽鑑賞には、特に気を配りましょ
う。

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

お気に入りのオンラインミュージックソースからストリーミン
グ音楽を提供

本機は、お気に入りの音楽をご家庭内のどこにいても楽しむこ
とができる、HEOS 無線マルチルームサウンドシステムの一部
です。ホームネットワークと HEOS アプリ（iOS、Android およ
び Amazon 機器で利用可能）を利用して、ご自身の音楽ライブ
ラリや多数のオンラインミュージックサービス内の音楽を再生
できます。

また、複数の HEOS 機能搭載機器が同じネットワークに接続さ
れている場合、すべての機器をグループ化して同じ音楽を同時
に再生したり、それぞれの機器で別々の音楽を再生したりする
ことができます。

簡単操作

0

基本的な設定が簡単にできる“セットアップアシスタント”メ
ニュー

最初に言語選択画面で言語を選択します。テレビ画面に表示す
る操作ガイドに沿って、誰でも簡単にスピーカーの接続やネッ
トワークの設定など基本的な設定がおこなえます。

0

操作性に優れたグラフィカル・ユーザー・インターフェース

本機には、“グラフィカル・ユーザー・インターフェース”を搭載
し、操作性を向上させています。

フロントパネル ディスプレイ リアパネル リモコン 索引

19

u

rwqe yt

目次

各部の名前

フロントパネル

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

詳しくは、次のページをご覧ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

20

u

wqret y

目次

A

電源ボタン（X）

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

メインゾーン（本機のある部屋）の電源をオン/オフ（スタンバ
イ）します。(v93 ページ)

B

電源表示

電源の状態によって、次のように点灯します。

0

緑色：電源オン時

0

消灯：通常のスタンバイ時

0

赤色：

0

“HDMI パススルー”の設定が“オン”のとき

(v196 ページ)

0

“HDMI コントロール”の設定が“オン”のとき

(v198 ページ)

0

“ネットワークコントロール”の設定が“常時オン”のとき

(v256 ページ)

C

入力ソース選択つまみ（SOURCE SELECT）

入力ソースを選択します。(v93 ページ)

D

リモコン受光部

リモコンからの信号を受信します。(v10 ページ)

E

ディスプレイ

各種情報を表示します。(v24 ページ)

F

音量調節つまみ（MASTER VOLUME）

音量を調節します。(v94 ページ)

G

ドア

ドアの中にあるボタンや端子をご使用になるときにドアの下の
部分を押すと、ドアが開きます。ドアの開閉の際に、指などを挟
まないようご注意ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

21

io Q0qw r t y ue

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

ドアを開いた状態

A

ゾーン 2 用電源ボタン（ZONE2 ON/OFF）

ゾーン 2（別の部屋）の電源をオン/オフします。(v168 ペー
ジ)

B

ゾーン 2 用入力ソース選択ボタン（ZONE2 SOURCE）

ゾーン 2 の入力ソースを選択します。(v168 ページ)

C

ゾーン 3 用電源ボタン（ZONE3 ON/OFF）

ゾーン 3（別の部屋）の電源をオン／オフします。(v168 ペー
ジ)

D

ゾーン 3 用入力ソース選択ボタン（ZONE3 SOURCE）

ゾーン 3（別の部屋）の入力ソースを選択します。(v168 ペー
ジ)

E

ステータスボタン（STATUS）

ボタンを押すたびにステータス情報を切り替えて、ディスプレ
イに表示します。

F

インフォメーションボタン（INFO）

ステータス情報をテレビ画面に表示します。(v274 ページ)

G

カーソルボタン

項目を選択します。

H

オプションボタン（OPTION）

テレビ画面にオプションメニューを表示します。

I

ディマーボタン（DIMMER）

ディスプレイの明るさを切り替えます。(v270 ページ)

J

クイックセレクトボタン（QUICK SELECT）

それぞれのボタンに登録している入力ソース、音量およびサウ
ンドモードなどの複数の設定をワンタッチで呼び出します。
(v153 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

22

Q

5

Q

2

Q

6

Q

1

Q

4Q3

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

K

USB 端子（T）

USB ストレージ（USB メモリーなど）を接続します。(v86
ページ)

L

バックボタン（BACK）

ひとつ前の画面に戻します。

M

エンターボタン（ENTER）

選択した内容を確定します。

N

セットアップボタン（SETUP）

テレビ画面に設定メニューを表示します。(v178 ページ)

O

セットアップマイク端子（SETUP MIC）

付属のセットアップマイクを接続します。(v214 ページ)

P

ヘッドホン端子（PHONES）

ヘッドホンを接続します。
ヘッドホンのプラグを差し込むと、スピーカーおよびプリアウ

ト端子から音が出なくなります。

ご注意

0

ヘッドホンをご使用になるときは、音量を上げすぎないようにご注
意ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

23

oQ0 Q1

uyitr

ewq

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

ディスプレイ

A

入力信号表示

各入力ソースの音声入力モードの設定により点灯します。
(v208 ページ)

B

デコーダー表示

Dolby または DTS 信号が入力されているとき、または Dolby
または DTS デコーダーが動作しているときに点灯します。

C

Audyssey®表示

“MultEQ® XT32”、“Dynamic EQ”、“Dynamic Volume”ま

たは“Audyssey LFCTM”が設定されているときに点灯します。
(v190 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

D

HDMI 出力表示

モニター出力の設定に合わせて点灯します。“オート(デュア
ル)”に設定されているときは、接続状態に合わせて点灯します。

E

マルチゾーン表示

ゾーン 2 またはゾーン 3（別の部屋）の電源が入っているとき
に点灯します。(v170 ページ)

24

oQ0 Q1

uyi

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

F

スリープタイマー表示

スリープタイマーを設定しているときに点灯します。(v151
ページ)

G

ミュート表示

消音中に点滅します。(v94 ページ)

H

音量表示

I

インフォメーションディスプレイ

入力ソース名、サウンドモード、設定値などを表示します。

J

フロントスピーカー表示

フロントスピーカー A、B の設定に合わせて点灯します。

K

入力/出力信号チャンネル表示

“チャンネルインジケーター”の設定に合わせて入力または出力

信号のチャンネルを表示します。(v271 ページ)

0

“チャンネルインジケーター”を“出力”に設定しているとき
（お買い上げ時の設定）

スピーカーから音声が出力されているときに点灯します。

0

“チャンネルインジケーター”を“入力”に設定しているとき

入力信号に含まれるチャンネルに合わせて点灯します。

再生している HD オーディオソースに拡張チャンネル（フロ
ント/センター/サラウンド/サラウンドバック/フロントハイ
ト/フロントワイド/LFE 以外のチャンネル）が含まれている

場合は、A 表示が点灯します。

フロントパネル ディスプレイ リアパネル リモコン 索引

25

Q3

t

qrtw

iyu

o

qQ1Q0e

Q2

目次

リアパネル

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

詳しくは、次のページをご覧ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

26

qwr

q

e

qwe

目次

A

Bluetooth/無線 LAN 用アンテナ端子

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

Bluetooth でお手持ちの機器と接続する場合、または無線 LAN で
ネットワークに接続する場合は、この端子に付属の Bluetooth/無線
LAN 用外部アンテナを接続してご使用ください。(v88 ページ)

A

Bluetooth/無線 LAN 用外部アンテナをリアパネルのアン
テナ端子と水平に合わせる。

B

アンテナを右に回してしっかり締める。

C

最も受信状態が良い向きにアンテナを回転させる。

B

デジタルオーディオ端子（DIGITAL AUDIO）

デジタルオーディオ端子付きの機器を接続します。

0

「接続 2：HDMI 端子付き ARC/eARC 機能非対応のテレビ」

(v78 ページ)

0

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v81 ページ)

0

「メディアプレーヤーを接続する」(v82 ページ)

C

アナログオーディオ端子（AUDIO）

アナログオーディオ端子付きの機器を接続します。

0

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v81 ページ)

0

「メディアプレーヤーを接続する」(v82 ページ)

0

「レコードプレーヤーを接続する」(v85 ページ)

D

ネットワーク端子（NETWORK）

有線 LAN でネットワークに接続する際に LAN ケーブルを接
続します。(v87 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

27

iytu ot

目次

E

プリアウト端子（PRE OUT）

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

アンプ内蔵のサブウーハーや外部パワーアンプを接続します。

0

「サブウーハーを接続する」(v41 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

「11.1 チャンネルのスピーカーを接続する」(v57 ペー

ジ)

0

「13.1 チャンネルのスピーカーを接続する」(v62 ペー

ジ)

0

「15.1 チャンネルのスピーカーを接続する」(v65 ペー

ジ)

0

「ゾーンの接続」(v164 ページ)

F

トリガー出力端子（TRIGGER OUT）

トリガー機能対応の機器を接続します。(v90 ページ)

G

リモートコントロール端子（REMOTE CONTROL）

メインゾーン以外の部屋から本機や外部機器を操作するため
に、赤外線受信機や送信機を接続します。(v89 ページ)

H

HDMI 端子

HDMI 端子付きの機器を接続します。

0

「接続 1：HDMI 端子付きおよび ARC/eARC 機能対応のテ

レビ」(v77 ページ)

0

「接続 2：HDMI 端子付き ARC/eARC 機能非対応のテレビ」

(v78 ページ)

0

「セットトップボックスを接続する（衛星放送チューナー/ケー

ブルテレビチューナー）」(v81 ページ)

0

「メディアプレーヤーを接続する」(v82 ページ)

0

「ブルーレイディスクや DVD プレーヤーを接続する」

(v83 ページ)

0

「8K 対応のプレーヤーやゲーム機を接続する」(v84 ペー

ジ)

I

USB 端子（POWER SUPPLY）

ストリーミングメディアプレーヤーなどの電源供給用として使
用できます。

フロントパネル ディスプレイ リアパネル リモコン 索引

28

Q3Q2

Q1Q0

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

J

RS-232C 端子

RS-232C シリアル端子付きのホームオートメーションコント
ローラー機器を接続します。本機のシリアルコントロールにつ
いての詳細は、ホームオートメーションコントローラー機器の
取扱説明書をご覧ください。

あらかじめ次の確認をしてください。

A

本機の電源を入れる。

B

外部のコントロール機器で、本機の電源を切る。

C

本機がスタンバイ状態になる。

K

AC インレット（AC IN）

電源コードを接続します。(v91 ページ)

L

アース端子（SIGNAL GND）

レコードプレーヤーのアース線を接続します。(v85 ペー
ジ)

M

スピーカー端子（SPEAKERS）

スピーカーを接続します。(v40 ページ)

ご注意

0

端子内部のピンには絶対に触れないでください。静電気により、故障の
原因になることがあります。

フロントパネル ディスプレイ リアパネル リモコン 索引

29

w

e

q

r

t

目次

リモコン

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

A

ゾーン選択ボタン（MAIN、Z2、Z3）

リモコンで操作するゾーン（メインゾーン、ゾーン 2、ゾーン 3）
を選択します。

0

「メインゾーンとゾーン 2 およびゾーン 3 で異なる入力ソー

スを再生する」(v170 ページ)

0

「メニュー操作のしかた」(v178 ページ)

0

「リモコンを使用するゾーンを指定する」(v278 ページ)

B

入力ソース選択ボタン

入力ソースを選択します。

0

「入力ソースを選ぶ」(v93 ページ)

0

「メインゾーンとゾーン 2 およびゾーン 3 で異なる入力ソー

スを再生する」(v170 ページ)

C

チャンネル選択/ページ検索ボタン（CH/PAGE df）

ページを切り替えます。(v107 ページ)

D

電源操作ボタン（X）

電源をオン/オフします。

0

「電源を入れる」(v93 ページ)

0

「ゾーン 2／ゾーン 3（別の部屋）での再生」(v163 ページ)

E

音量調節ボタン（VOLUME df）

音量を調節します。

0

「音量を調節する」(v94 ページ)

0

「ゾーン 2/ゾーン 3 の音量を調節する」(v172 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

30

u

y

i

o

Q0
Q1
Q2

Q3

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

F

エコモードボタン（ECO G）

エコモードを切り替えます。(v261 ページ)

G

ミュートボタン（MUTE :）

消音します。

0

「一時的に音を消す（ミューティング）」(v94 ページ)

0

「一時的に音を消す（ミューティング）」(v172 ページ)

H

インフォメーションボタン（INFO）

ステータス情報をテレビ画面に表示します。(v274 ページ)

I

カーソルボタン

項目を選択します。

J

バックボタン（BACK）

ひとつ前の画面に戻します。

K

システムボタン

再生に関する操作をします。

L

HDMI 出力切り替えボタン（HDMI OUT）

HDMI モニター出力の設定をします。(v200 ページ)

M

リモコン信号送信窓

リモコンの信号を送信します。(v10 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

31

Q7

Q8

Q4

Q9

W0

Q5
Q6

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

N

エンターボタン（ENTER）

選択した内容を確定します。

O

クイックセレクトボタン（QUICK SELECT 1～4）

それぞれのボタンに登録している入力ソース、音量およびサウン
ドモードなどの複数の設定をワンタッチで呼び出します。
(v153 ページ)

P

サウンドモードボタン（SOUND MODE）

サウンドモードを選択します。(v135 ページ)

Q

ライトボタン

ボタンを押すと、バックライトが約 5 秒間点灯します。(v277
ページ)

R

オプションボタン（OPTION）

テレビ画面にオプションメニューを表示します。

S

セットアップボタン（SETUP）

テレビ画面に設定メニューを表示します。(v178 ページ)

T

スリープタイマーボタン（SLEEP）

スリープタイマーを設定します。(v151 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

32

R

L

R

L

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

目次

スピーカーを設置する 34
スピーカーを接続する 40

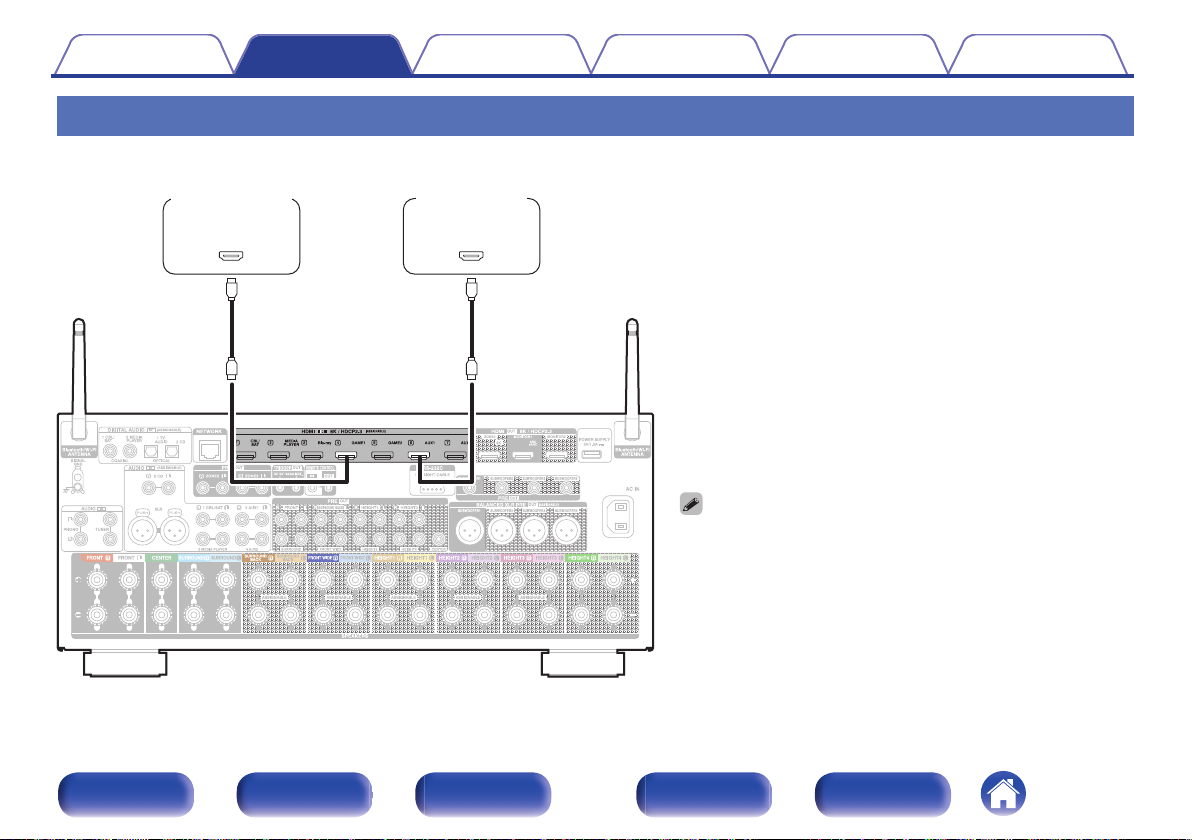

テレビを接続する 76
再生機器を接続する 79
USB 端子に USB メモリーを接続する 86
ホームネットワーク（LAN）に接続する 87
外部のコントロール機器を接続する 89
電源コードを接続する 91

ご注意

0

すべての接続が終わるまで電源プラグをコンセントに差し込まないで
ください。ただし、“セットアップアシスタント”（別冊の“かんたんスター
トガイド”の 9 ページ）メニューを操作中は“セットアップアシスタン
ト”メニューの指示に従って接続してください。（“セットアップアシス
タント”メニューを操作中、入出力端子は通電しません。）

0

接続ケーブルは、電源コードと一緒に束ねないでください。雑音の原因
となることがあります。

o

接続に使用するケーブル

接続する機器に合わせて、必要なケーブルを準備してください。

スピーカーケーブル

サブウーハーケーブル

HDMI ケーブル

同軸デジタルケーブル

光伝送ケーブル

オーディオケーブル

LAN ケーブル

フロントパネル ディスプレイ リアパネル リモコン 索引

33

C

FL FR

SBL

SBR

SB

SW1

FWL

FWR

SL SR

SW3 SW4

SW2

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

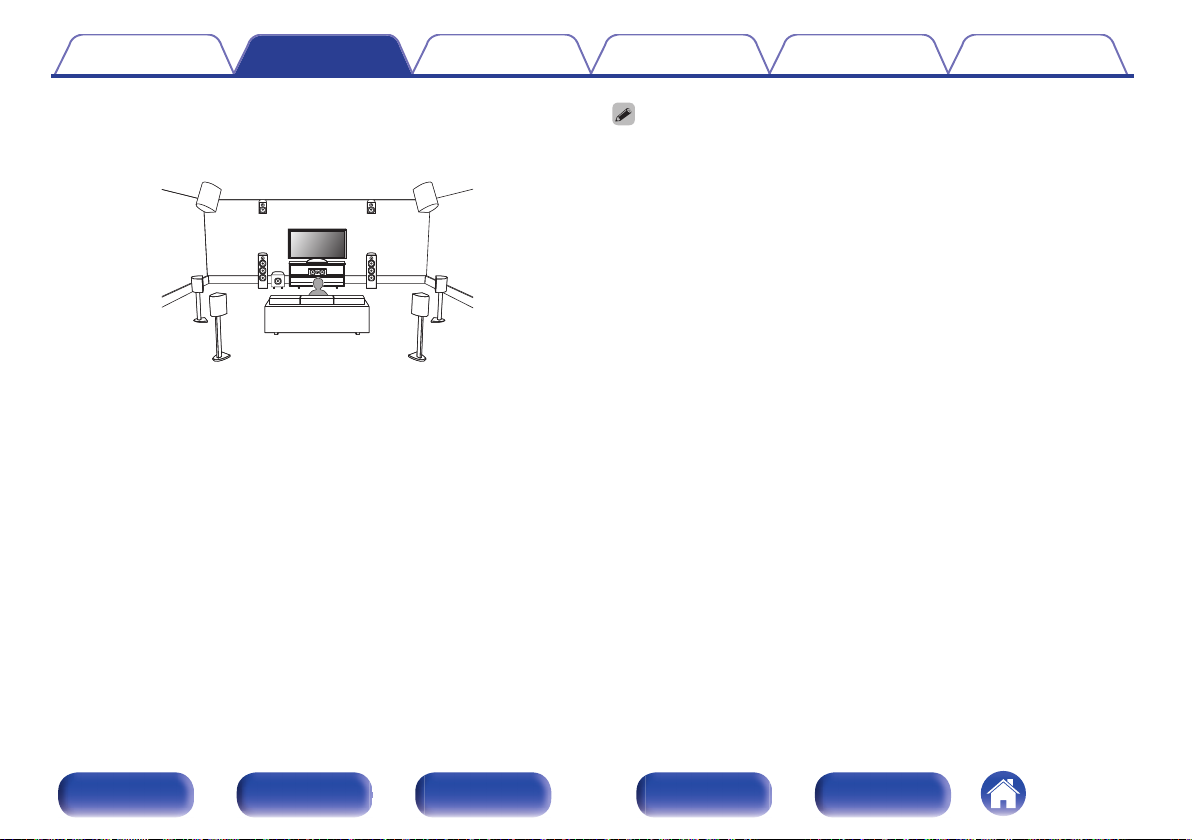

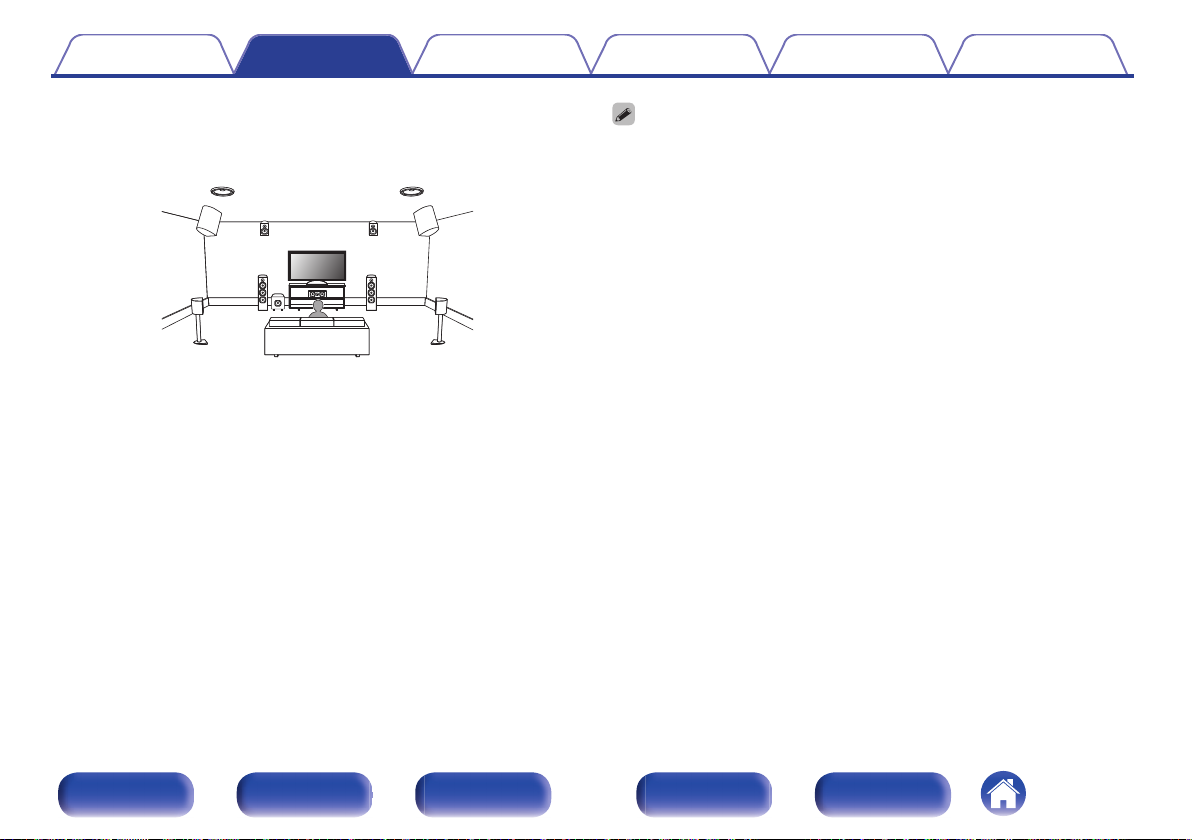

スピーカーを設置する

ご使用になるスピーカーの本数に応じてスピーカーシステムを決
定し、各スピーカーおよびサブウーハーを部屋に設置します。
例として、代表的な設置方法を説明します。

SL/SR

（サラウンドスピーカー

左/右）：

サラウンド左右スピーカーは視聴位置から左右
の等距離に設置します。サラウンドバックスピー
カーをお持ちでない場合は、斜め後方に設置し
てください。

サラウンドバック左右スピーカーは視聴位置か

SBL/SBR

（サラウンドバックスピー

カー左/右）：

ら後方の等距離に設置します。サラウンドバッ
クスピーカーを 1 台使用する場合（SB）は、リ
スニングポイントの真後ろに設置してくださ
い。

FWL/FWR

（フロントワイドスピー

カー左/右）：

フロントワイド左右スピーカーは、フロントス
ピーカーから等距離の外側になるように設置し
ます。

サブウーハーは、フロントスピーカーの近くの
設置可能な場所に設置します。サブウーハーを
2 台以上使用する場合は、部屋の前方または後
方に左右対称となるよう設置します。3 台の場
合は、前方に 2 台設置し、後方の中央に 1 台設

FL/FR

（フロントスピーカー左/

右）：

C

（センタースピーカー）：

フロント左右スピーカーは視聴位置から前方の
等距離に設置します。各スピーカーとテレビの
間の距離は同じにしてください。

センタースピーカーはフロント左右スピーカー
の中間に設置します。テレビの上または下側に
設置してください。

SW 1/2/3/4

（サブウーハー）：

置します。
複数のスピーカーを使用する場合は、“サブウー
ハーモード” (v234 ページ)でレイアウトを

設定することができます。
サブウーハー 2 台：前方 2 台または前方に 1
台に後方に 1 台
サブウーハー 3 台：前方に 2 台に後方に 1 台
サブウーハー 4 台：前方に 2 台に後方に 2 台

フロントパネル ディスプレイ リアパネル リモコン 索引

34

FHL FHR

TRR

TRL

TFR

TFL

RHL RHR

TMR

TML

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

FHL/FHR

（フロントハイトスピー

カー左/右）：

TFL/TFR

（トップフロントスピー

カー左/右）：

TML/TMR

（トップミドルスピーカー

左/右）：

TRL/TRR

（トップリアスピーカー

左/右）：

RHL/RHR

（リアハイトスピーカー

左/右）：

フロントハイト左右スピーカーはフロントス
ピーカーの真上に設置します。できるだけ天井
に近い高さで、リスニングポイントを向くよう
に設置してください。

トップフロント左右スピーカーは視聴位置から
前方の天井に取り付けます。左右の間隔は、フロ
ント左右スピーカーと合わせてください。

トップミドル左右スピーカーは視聴位置の真上
の天井に取り付けます。左右の間隔は、フロント
左右スピーカーと合わせてください。

トップリア左右スピーカーは視聴位置から後方
の天井に取り付けます。左右の間隔は、フロント
左右スピーカーと合わせてください。

リアハイト左右スピーカーはできるだけ天井に
近い高さで、視聴位置から後方に設置します。左
右の間隔は、フロント左右スピーカーと合わせ
てください。

フロントパネル ディスプレイ リアパネル リモコン 索引

35

SHL

SHR

TS

CH

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

SHL/SHR

（サラウンドハイトス

ピーカー左/右）：

CH

（センターハイトス

ピーカー）：

TS

（トップサラウンドス

ピーカー）：

サラウンドハイト左右スピーカーをサラウンドス
ピーカーの真上に設置してください。

センターハイトスピーカーはセンタースピーカー
の真上に設置します。できるだけ天井に近い高さ
で、リスニングポイントを向くように設置してくだ
さい。

トップサラウンドスピーカーはメインリスニング
ポイントの真上に、センタースピーカーと一直線に
なるように設置してください。

フロントパネル ディスプレイ リアパネル リモコン 索引

36

FDL FDR

BDL BDR

SDL SDR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

フロント Dolby Atmos Enabled スピーカー

FDL/FDR

（フロント Dolby スピー

カー左/右）：

SDL/SDR

（サラウンド Dolby ス

ピーカー左/右）：

BDL/BDR

（バック Dolby スピー

カー左/右）：

をフロントスピーカーの上に置いてください。
フロントスピーカーと一体型の Dolby Atmos
Enabled スピーカーの場合は、フロントスピー
カーの代わりに Dolby Atmos Enabled ス
ピーカーを置いてください。

サラウンド Dolby Atmos Enabled スピー
カーをサラウンドスピーカーの上に置いてくだ
さい。サラウンドスピーカーと一体型の Dolby
Atmos Enabled スピーカーの場合は、サラウ
ンドスピーカーの代わりに Dolby Atmos
Enabled スピーカーを置いてください。

バック Dolby Atmos Enabled スピーカーを
サラウンドバックスピーカーの上に置いてくだ
さい。サラウンドバックスピーカーと一体型の
Dolby Atmos Enabled スピーカーの場合は、
サラウンドバックスピーカーの代わりに Dolby
Atmos Enabled スピーカーを置いてくださ
い。

Dolby Atmos Enabled スピーカーについて

Dolby Atmos Enabled スピーカーは上向きの特殊なスピーカー
を床面に設置することで、出力された音声を天井で反射させて上
方から音声が聴こえるようにするスピーカーです。

天井にスピーカーが設置できない環境でも、Dolby Atmos の 3D
サウンドを楽しむことができます。

フロントパネル ディスプレイ リアパネル リモコン 索引

37

FL

SW

C

SL

FR

SR

FWL

FWR

SBL

SBR

z3

z2

z1

z4

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

本機はサラウンド空間により一層の広がりや奥行きを表現する Dolby
Atmos および DTS:X に対応しています。

0

スピーカー構成が 5.1 チャンネル以下で Dolby Atmos を再生する場
合は、メニューの“スピーカーバーチャライザー”を“オン”に設定してく
ださい。(v182 ページ)

0

IMAX DTS:X および DTS:X は、スピーカーの構成に関わらず使用でき
ます。

o

スピーカーの推奨設置位置

フロアスピーカーのレイアウト図

0

次の図を、各フロアスピーカーの設置場所の参考としてくだ
さい。正確に一致させる必要はありません。

z

1 22°〜30° z2 50°〜70° z3 90°〜110°

z

4 135°〜150°

0

サラウンドバックスピーカーを使用しない場合、サラウンドスピーカー
の推奨角度（z3）は 120°です。

0

サラウンドバックスピーカーを 1 本のみ使用する場合は、サラウンド

フロントパネル ディスプレイ リアパネル リモコン 索引

バックスピーカーをリスニングポイントの真後ろに設置してください。

38

z1

z2

z3

z4

z5

やや下に向ける

z130°〜45°
z4125°〜150°

z230°〜55°

z365°〜100°

z5135°〜150°

G側面から見た図H

トップ フ ロ ントスピーカー トップリアスピーカー

フロントスピーカー

サラウンド
スピーカー

サラウンドバック
スピーカー

やや下に向ける

リアハ イト
スピーカー

トップ ミドル/トップサラウンドスピーカー サラウンドハイトスピーカー

フロントハイト/
センターハイト
スピーカー

フロントワイド
スピーカー

TS

SL

TRL

RHL RHR

FHL

TML

TFL

FL

SR

TRR

FHRCH

TMR

TFR

FR

C

SHRSHL

G上面から見た図H

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

ハイトスピーカーのレイアウト図

0

次の図を、各ハイトスピーカーの設置場所の参考にしてください。正確に一致させる必要はありません。

フロントパネル ディスプレイ リアパネル リモコン 索引

39

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

スピーカーを接続する

部屋に設置したスピーカーを本機に接続します。

スピーカーを接続する前に

ご注意

0

スピーカーを
ください。また、サブウーハーの電源を切ってください。

0

スピーカーケーブルの芯線が、スピーカー端子からはみ出さないように
接続してください。芯線がリアパネルやねじに接触したり、＋側と－側
が接触したりすると、保護回路が動作します。（「保護回路」(v339 ペー

ジ)）

0

通電中は、絶対にスピーカー端子に触れないでください。感電する場合
があります。ただし、“セットアップアシスタント”（別冊の“かんたんス
タートガイド”の 9 ページ）メニューを操作中は“セットアップアシスタ
ント”メニューの指示に従って接続してください。（“セットアップアシ
スタント”メニューを操作中、スピーカー端子は通電しません。）

0

スピーカーはインピーダンスが 4〜16Ω のものを使用してください。

0

異なるインピーダンスのスピーカーを接続する場合、接続するスピー
カーの最も低いインピーダンスに設定してください。

接続する前に、本機の電源プラグをコンセントから抜いて

フロントパネル ディスプレイ リアパネル リモコン 索引

ご注意

0

インピーダンスが
定をおこなってください。

1. 本機の電源が入っているときに、
SOURCE を同時に 3 秒以上長押しする。

ディスプレイに“zVideo Format <NTSC>”を表示します。

2. 本体のカーソル 下を 3 回押す。

ディスプレイに“zSp. Impedance <8ohms>”を表示します。

3. 本体のカーソル 左またはカーソル 右を押して、インピーダンスを選
ぶ。

8ohms

（お買い上げ時の設定）：

6ohms：

4ohms：

4. 本体の ENTER を押して、設定を終了する。

4〜6Ω のスピーカーをご使用になる場合は、次の設

接続されたすべてのスピーカーのイン
ピーダンスが
ます。

接続されたスピーカーのインピーダンス

6Ω のときに選択します。

が
接続されたスピーカーのインピーダンス

4Ω のときに選択します。

が

40

本体の STATUS と ZONE3

8Ω 以上のときに選択し

SW1 SW2 SW3 SW4

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

スピーカーケーブルを接続する

本機と接続するスピーカーの左チャンネル（L）、右チャンネル

（R）、＋（赤）、－（黒）をよく確認して、同じ極性を接続してくださ

い。

スピーカーケーブル先端の被覆を 10mm 程度はが

1

し、芯線をしっかりよじるか、端末処理をおこなう。

スピーカー端子を左に回してゆるめる。

2

スピーカーケーブルの芯線をスピーカー端子の根元に

3

差し込む。

スピーカー端子を右に回して締める。

4

o

サブウーハーを接続する

サブウーハーケーブルを使用して、サブウーハーを接続します。
本機にはサブウーハーを 4 台接続できます。

複数のサブウーハーを接続する場合は、接続するサブウーハー
の台数に合わせて、“スピーカーレイアウト”の設定で“サブウー
ハー”の設定を変更してください。(v233 ページ)

サブウーハー 1、サブウーハー 2、サブウーハー 3、サブウー
ハー 4 の音量および距離は個別に設定できます。

フロントパネル ディスプレイ リアパネル リモコン 索引

41

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

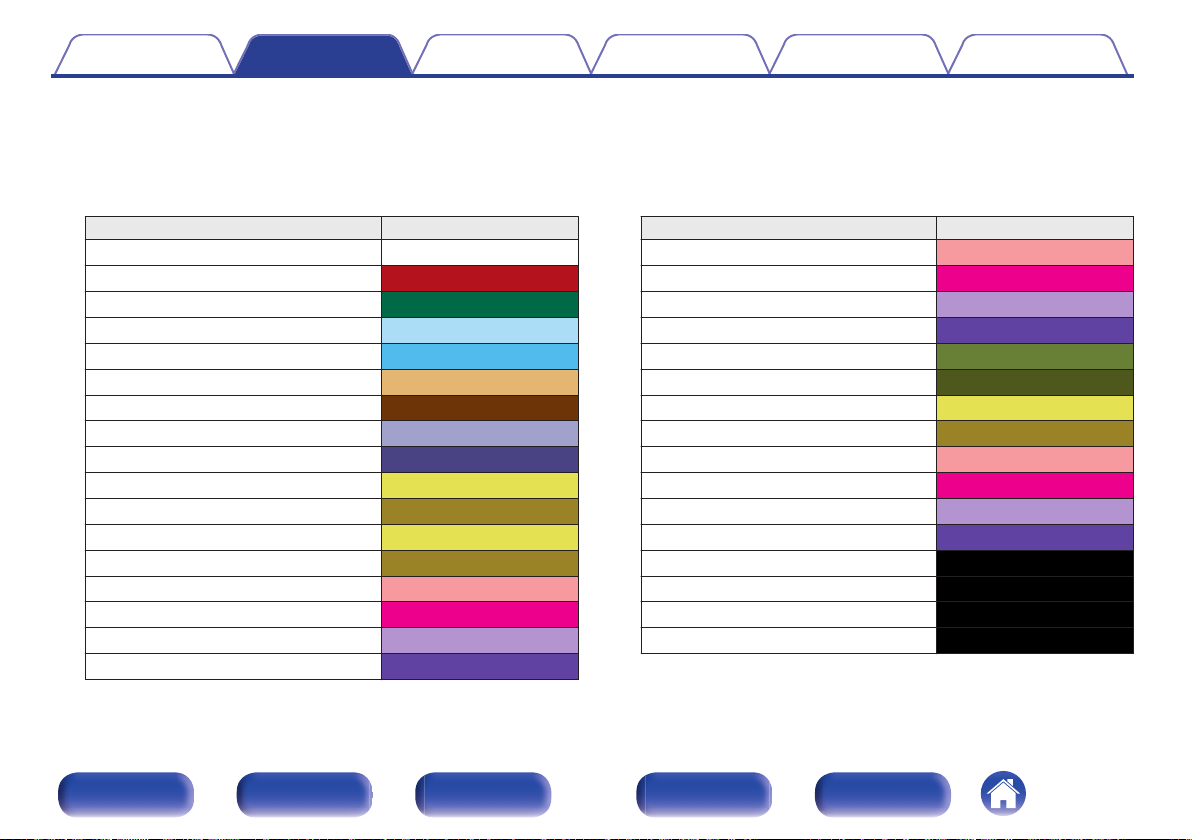

チャンネル識別のためのケーブルラベル（付属）について

本機のスピーカー端子は、識別できるように色分けしています。
各スピーカーに合ったケーブルラベルをスピーカーケーブルに貼ってください。リアパネルのスピーカー端子に接続する際、簡単に

接続できます。

スピーカー カラー

FRONT L 白色
FRONT R 赤色
CENTER 緑色
SURROUND L 水色
SURROUND R 青色
SURROUND BACK L ベージュ
SURROUND BACK R 茶色
FRONT WIDE L 藤色
FRONT WIDE R 明るいネイビー
FRONT HEIGHT L 薄黄色
FRONT HEIGHT R 黄色
TOP FRONT L 薄黄色
TOP FRONT R 黄色
TOP MIDDLE L ピンク
TOP MIDDLE R マゼンタ
TOP REAR L 薄紫色
TOP REAR R 紫色

フロントパネル ディスプレイ リアパネル リモコン 索引

42

SURROUND HEIGHT L ピンク
SURROUND HEIGHT R マゼンタ
REAR HEIGHT L 薄紫色
REAR HEIGHT R 紫色
TOP SURROUND グラスグリーン
CENTER HEIGHT オリーブグリーン
FRONT DOLBY L 薄黄色
FRONT DOLBY R 黄色
SURROUND DOLBY L ピンク
SURROUND DOLBY R マゼンタ
BACK DOLBY L 薄紫色
BACK DOLBY R 紫色
SUBWOOFER 1 黒色
SUBWOOFER 2 黒色
SUBWOOFER 3 黒色
SUBWOOFER 4 黒色

スピーカー カラー

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

付属のケーブルラベルは、スピーカーケーブルと HDMI ケーブ
ルに貼り付けて使います。本機に接続するスピーカーや HDMI
機器に応じて、ケーブルラベルをそれぞれのケーブルに貼り付
けてください。ケーブルラベルを貼り付けることにより、本機
と接続する機器の配線が容易になります。

G ケーブルラベルの貼りかた H

フロントパネル ディスプレイ リアパネル リモコン 索引

43

SW1 SW2 SW3 SW4

SR SLFR FL C RHR RHL TMR TML CH TSFHR FHLFWR FWL

SBLSBR

z

1

z2z2z2z2z2z2z2z

2

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

スピーカーをスピーカー端子に接続する

本機は 17.4 チャンネルのスピーカーを接続することができます。
お使いのスピーカーに合わせて接続してください。

z1 サラウンドバックスピーカーを 1 本だけ使用する場合

は、SURROUND BACK L 端子に接続してください。

z2 ハイト/天井/Dolby Atmos Enabled スピーカーの出

力端子は、使用するスピーカーの組み合わせによって異
なります。それぞれのスピーカーを接続するスピーカー
端子については、“スピーカーレイアウト” - “レイアウ
ト” (v226 ページ)をご覧ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

44

L

L

L

L

R R

RR

L

L

R

L

L

R

R R

L

L

R

R

L

L

R

R

L

L

R

R

L

L

R

R

CENTER

RL

FRONT

RL

AUDIO

SUB-

WOOFER

2

AUDIO

SUB-

WOOFER

1

AUDIO

RL

HEIGHT1 HEIGHT2

RL

RL RL

HEIGHT3 HEIGHT4

RL

FRONT

WIDE

SURROUND SURROUND

BACK

RL

SUB-

WOOFER

3

AUDIO

SUB-

WOOFER

4

AUDIO

パワーアンプ

サブウーハー

（1台目）

サブウーハー サブウーハー サブウーハー

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

外部のパワーアンプを接続する

外部のパワーアンプを本機のプリアウト端子（PRE OUT）に接続すると、本機をプリアンプとして使用できます。各チャンネルにパワー
アンプを追加することで、さらにサウンドの臨場感を高めることができます。

ご使用になる端子を選んで接続してください。

フロントパネル ディスプレイ リアパネル リモコン 索引

45

1

2

3

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

0

すべてのチャンネルを外部アンプを使用してプリアウト端子に接続す
る場合は、“アンプの割り当て”を“プリアンプ”に設定してください。
(v224 ページ)

本機の内部パワーアンプの動作を停止して、パワーアンプからプリアン
プへの干渉を減らすことができます。

0

メニューのスピーカーレイアウトで“接続”をを設定すると、各チャンネ
ルの内蔵電源回路を個別にオフにし、お気に入りのチャンネルだけをプ
リアンプとして使用できます。(v222 ページ)

0

サラウンドバックスピーカーを 1 本のみご使用になる場合は、左チャン
ネル（L）に接続してください。

0

ハイト 1、ハイト 2、ハイト 3 とハイト 4 のプリアウト端子の出力信号
は、使用しているハイト/天井/ドルビーアトモス対応スピーカーの組み
合わせによって異なります。それぞれのスピーカーを接続するプリアウ
ト端子については、“スピーカーレイアウト” - “レイアウト”および“前方
レイアウト / 中央レイアウト / 後方レイアウト / TS/CH” (v228

ページ)をご覧ください。

0

サブウーハーは RCA 接続または XLR 端子のどちらにも接続できま
す。

0

サブウーハーの XLR 端子は、フロント左/右またはセンターチャンネル
として使用することもできます。サブウーハー以外として使用する場合
は、“XLR 出力端子の割り当て”でお好みのチャンネルを割り当ててくだ
さい。(v246 ページ)

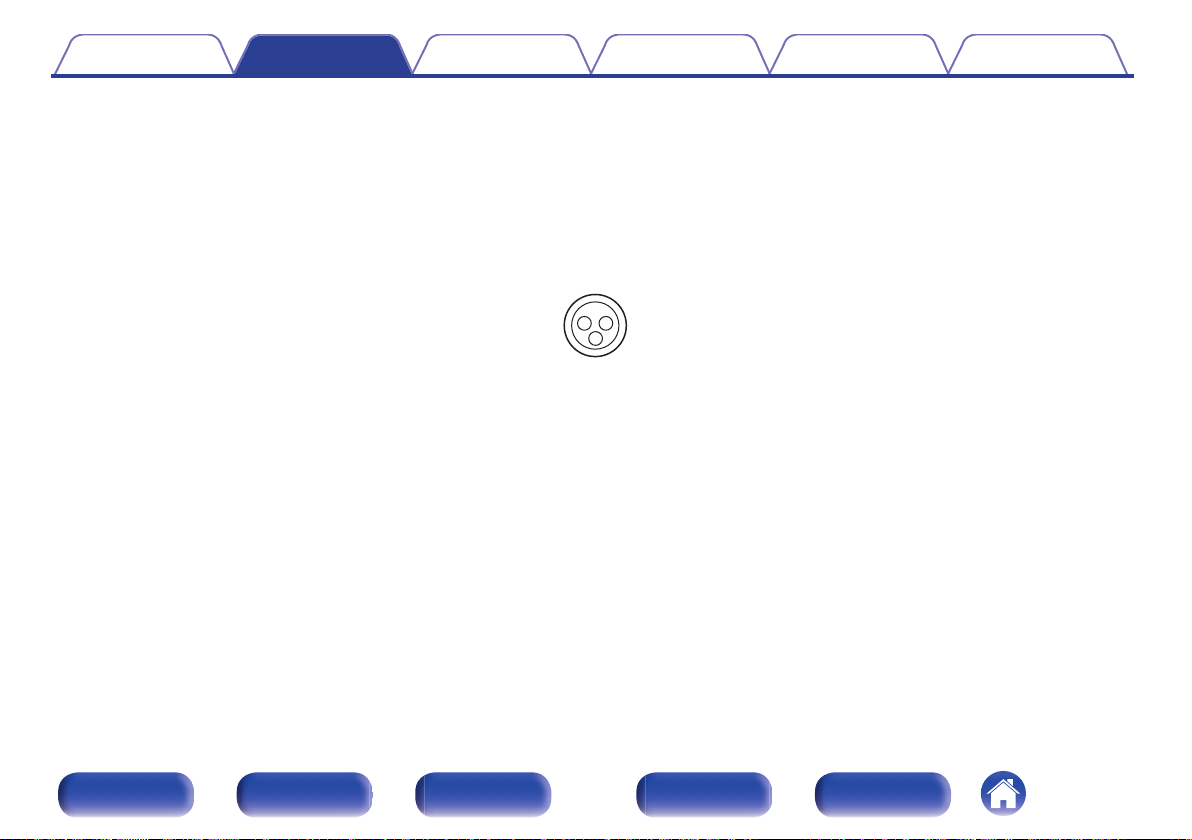

GAVC-A1H のバランス XLR プリアウト端子の PIN 配置につい

て H

A

GND（グランド）

B

HOT（+）（ホット）

C

COLD（–）（コールド）

本機の PIN 配置は、ヨーロッパ方式を採用しています。
USA 方式では B が COLD、C が HOT です。
本機に USA 方式の PIN 配置の機器を接続するときは、バランス

ケーブルの片方のプラグの B と C の配線を入れ替えてくださ
い。

ご注意

0

HOT（ホット）または COLD（コールド）と GND（グランド）を短絡させ
て使用しないでください。

0

パワーアンプを接続する前に、本機の電源プラグを電源コンセントから
抜いてください。

また、パワーアンプおよびサブウーハーの電源も切ってください。

フロントパネル ディスプレイ リアパネル リモコン 索引

46

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

スピーカーの構成と“アンプの割り当て”の設定

本機は 15 チャンネルのパワーアンプを内蔵しています。基本となる 5.1 チャンネルシステムのほかに、“スピーカーレイアウト”の設定
を変更することで、7.1 チャンネルシステム、バイアンプ接続、マルチゾーン再生用の 2 チャンネルシステムなど、さまざまなスピーカー
システムを構築できます。(v222 ページ)

設置するスピーカー構成や部屋の数に合わせて、“スピーカーレイアウト”の設定をおこなってください。(v222 ページ)

各ゾーンで再生するスピーカー

メインゾーン ゾーン 2 ゾーン 3

5.1 チャンネル再生

7.1 チャンネル再生 50

9.1 チャンネル再生 13.1ch + ZONE2 52

11.1 チャンネル再生 13.1ch + ZONE2 57

13.1 チャンネル再生（Dolby Atmos および Auro-3D）

Dolby Atmos に対応した 15.1 チャンネル再生

Dolby Atmos に対応した 15.1 チャンネル再生および
Auro-3D に対応した 13.1 チャンネル再生

13.1 チャンネル再生（フロントスピーカーのバイアンプ接
続）

7.1 チャンネル再生（全チャンネルバイアンプ接続） 7.1ch Full Bi-Amp 69
2 台目のフロントスピーカー 13.1ch + Front B 71

13.1 チャンネル再生

13.1 チャンネル再生

2 チャンネル

（プリアウト）

2 チャンネル

（スピーカー出力）

2 チャンネル

（プリアウト）

2 チャンネル

（プリアウト）

2 チャンネル

（プリアウト）

2 チャンネル

（スピーカー出力）

“アンプの割り当て”の設定 接続のページ

すべて“アンプの割り当て”メ
ニューで設定できます。

15.1ch（お買い上げ時の設
定）

15.1ch（お買い上げ時の設
定）

15.1ch（お買い上げ時の設
定）

13.1ch (Bi-Amp) 68

13.1ch + ZONE2 72

13.1ch + ZONE3 72

49

65

65

67

フロントパネル ディスプレイ リアパネル リモコン 索引

47

Front

Center

Center

Surround Surround Back Front Wide Front Height

Subwoofer 1 Subwoofer 2 Subwoofer 3 Subwoofer 4

Rear Height Top Middle CH / TS

Surround Front Wide Rear Height CH / TS

Subwoofer 1 Subwoofer 2 Subwoofer 3 Subwoofer 4

Front Surround Back Front Height Top Middle

໭Δ

εϐʔΧʔ εϐʔΧ ʔϨΠΞ΢τ

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

各ゾーンで再生するスピーカー

メインゾーン ゾーン 2 ゾーン 3

11.1 チャンネル再生（フロントスピーカーのバイアンプ接続）2 チャンネル
（スピーカー出力）

11.1 チャンネル再生

13.1 チャンネル再生

15.1 チャンネル再生（本機をプリアンプとして使用）

2 チャンネル

（スピーカー出力）

1 チャンネル

（スピーカー出力）

2 チャンネル

（プリアウト）

スピーカー構成によって、選択できるサウンドモードが異なります。
以降のページに基本となる接続例を記載しています。

基本の 5.1 チャンネルのスピーカーシステムに、フロントハイト、
サラウンドハイト、トップサラウンドおよびセンターハイトスピー
カーを追加した 11.1 チャンネルシステムで Auro-3D 再生をお
こなう場合は、「Auro-3D 11.1 チャンネルシステムのレイアウト
例」(v61 ページ)をご覧ください。

さらにサラウンドバック、トップサラウンドおよびセンターハイ
トスピーカーを追加した 13.1 チャンネルシステムで Auro-3D
再生をおこなう場合は、「Auro-3D 13.1 チャンネルシステムのレ
イアウト例」(v64 ページ)をご覧ください。

“アンプの割り当て”の設定 接続のページ

2 チャンネル

（プリアウト）

2 チャンネル

（スピーカー出力）

1 チャンネル

（スピーカー出力）

2 チャンネル

（プリアウト）

0

本機では、49〜75 ページに記載している接続方法のほかに、“スピー

11.1ch (Bi-Amp) +
ZONE2

73

11.1ch + ZONE2/3 74

13.1ch + ZONE2/3­MONO

75

プリアンプ 45

カーレイアウト”の設定によりさまざまなスピーカーの接続方法があり
ます。

ご使用の環境に合わせた接続方法を、“スピーカーレイアウト”の設定画
面の中の“端子の接続確認”でメニュー画面上にガイドしていますので、
そちらもご覧ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

48

FL

SW C

SL

FR

SR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

5.1 チャンネルのスピーカーを接続する

サラウンドの基本となる 5.1 チャンネルのシステムです。

スピーカーの接続ごとに、「スピーカーをスピーカー端子に接続す
る」(v44 ページ)または「外部のパワーアンプを接続する」

(v45 ページ)を参照してください。

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. サブウーハー：1 台

フロントパネル ディスプレイ リアパネル リモコン 索引

49

FL

SW

C

SL

FR

SR

SBL SBR

FL

SW C

SL

FR

SR

FWL FWR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

7.1 チャンネルのスピーカーを接続する

o

サラウンドバックスピーカーを使用するときのレイ
アウト例

この 7.1 チャンネルサラウンドシステムは、基本的な 7.1 チャ
ンネルシステムです。

（基本的な 5.1 チャンネルシステムにサラウンドバックスピー

o

フロントワイドスピーカーを使用するときのレイア
ウト例

基本となる 5.1 チャンネルのシステムに、フロントワイドス
ピーカーを使用した 7.1 チャンネルのサラウンドシステムで
す。

カーを追加したシステムです。）

スピーカーの接続ごとに、以下を参照してください。

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. サラウンドバック：2 台

4. サブウーハー：1 台

フロントパネル ディスプレイ リアパネル リモコン 索引

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. フロントワイド：有り

4. サブウーハー：1 台

50

FL

SW

C

SL

FR

SR

FHL FHR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

ハイトスピーカーを使用するときのレイアウト例

基本となる 5.1 チャンネルのシステムに、フロントハイトス
ピーカーを使用した 7.1 チャンネルのサラウンドシステムで
す。

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. ハイトスピーカー：2 台

4. レイアウト: フロントハイト z

5. サブウーハー：1 台

z

フロントハイトスピーカーは、“スピーカーレイアウト” - “レイアウト”の設定
で、ハイトスピーカー、天井スピーカーおよび Dolby Atmos Enabled スピー
カーに変更することもできます。

フロントパネル ディスプレイ リアパネル リモコン 索引

51

FL

SW C

SL

FR

SR

SBRSBL

FWL FWR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

9.1 チャンネルのスピーカーを接続する

o

サラウンドバックスピーカーとフロントワイドス
ピーカーを使用するときのレイアウト例

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. サラウンドバック：2 台

4. フロントワイド：有り

5. サブウーハー：1 台

フロントパネル ディスプレイ リアパネル リモコン 索引

52

C

FL FR

SBL

SBR

SW

SL SR

FHL FHR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

サラウンドバックスピーカーとハイトスピーカーを
1 組使用するときのレイアウト例

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. サラウンドバック：2 台

4. ハイトスピーカー：2 台

5. レイアウト: フロントハイト z

6. サブウーハー：1 台

z

フロントハイトスピーカーは、“スピーカーレイアウト” - “レイアウト”の設定
で、ハイトスピーカー、天井スピーカーおよび Dolby Atmos Enabled スピー
カーに変更することもできます。

フロントパネル ディスプレイ リアパネル リモコン 索引

53

C

FL FR

SW

SL SR

FHL FHR

FWL FWR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

フロントワイドスピーカーとハイトスピーカーを
1 組使用するときのレイアウト例

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. フロントワイド：有り

4. ハイトスピーカー：2 台

5. レイアウト: フロントハイト z

6. サブウーハー：1 台

z

フロントハイトスピーカーは、“スピーカーレイアウト” - “レイアウト”の設定
で、ハイトスピーカー、天井スピーカーおよび Dolby Atmos Enabled スピー
カーに変更することもできます。

フロントパネル ディスプレイ リアパネル リモコン 索引

54

C

FL FR

SW

SL SR

FHL FHR

RHL RHR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

ハイトスピーカーを 2 組使用するときのレイアウ
ト例

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. ハイトスピーカー：4 台

4. 前方レイアウト: フロントハイト z

5. 後方レイアウト: リアハイト z

6. サブウーハー：1 台

z

フロントハイトスピーカーおよびリアハイトスピーカーは、“スピーカーレイア
ウト” - “レイアウト”の設定で、ハイトスピーカー、天井スピーカーおよび Dolby
Atmos Enabled スピーカーに変更することもできます。

フロントパネル ディスプレイ リアパネル リモコン 索引

55

FL FR

SW

SL SR

C

FHL FHR

SHL SHR

FR FL C SR SL

FHR

SW1

FHL SHR SHL

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

Auro-3D 9.1 チャンネルシステムのレイアウト例

このスピーカー構成は、Auro-3D の再生に最適化されています。

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. ハイトスピーカー：4 台

4. 前方レイアウト：フロントハイト

5. 後方レイアウト：サラウンドハイト

6. サブウーハー：1 台

フロントパネル ディスプレイ リアパネル リモコン 索引

56

C

FL FR

SW

RSLS

FHL FHR

FWL FWR

SBL

SBR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

11.1 チャンネルのスピーカーを接続する

o

サラウンドバック、フロントワイドおよびハイトス
ピーカーを 1 組使用するときのレイアウト例

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. サラウンドバック：2 台

4. フロントワイド：有り

5. ハイトスピーカー：2 台

6. レイアウト: フロントハイト z

7. サブウーハー：1 台

z

フロントハイトスピーカーは、“スピーカーレイアウト” - “レイアウト”の設定
で、ハイトスピーカー、天井スピーカーおよび Dolby Atmos Enabled スピー
カーに変更することもできます。

フロントパネル ディスプレイ リアパネル リモコン 索引

57

C

FL FR

SBL

SBR

SW

SL SR

FHL FHR

RHL RHR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

サラウンドバックスピーカーとハイトスピーカーを
2 組使用するときのレイアウト例

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. サラウンドバック：2 台

4. ハイトスピーカー：4 台

5. 前方レイアウト: フロントハイト z

6. 後方レイアウト: リアハイト z

7. サブウーハー：1 台

z

フロントハイトスピーカーおよびリアハイトスピーカーは、“スピーカーレイア
ウト” - “レイアウト”の設定で、ハイトスピーカー、天井スピーカーおよび Dolby
Atmos Enabled スピーカーに変更することもできます。

フロントパネル ディスプレイ リアパネル リモコン 索引

58

C

FL FR

SW

RSLS

FHL FHR

RHL RHR

FWL FWR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

フロントワイドスピーカーとハイトスピーカーを
2 組使用するときのレイアウト例

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. フロントワイド：有り

4. ハイトスピーカー：4 台

5. 前方レイアウト: フロントハイト z

6. 後方レイアウト: リアハイト z

7. サブウーハー：1 台

z

フロントハイトスピーカーおよびリアハイトスピーカーは、“スピーカーレイア
ウト” - “レイアウト”の設定で、ハイトスピーカー、天井スピーカーおよび Dolby
Atmos Enabled スピーカーに変更することもできます。

フロントパネル ディスプレイ リアパネル リモコン 索引

59

C

FL FR

SW

RSLS

TML TMR

FHL FHR

RHL RHR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

ハイトスピーカーを 3 組使用するときのレイアウ
ト例

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. ハイトスピーカー：6 台

4. 前方レイアウト: フロントハイト z

5. 中央レイアウト: トップミドル z

6. 後方レイアウト: リアハイト z

7. サブウーハー：1 台

z

フロントハイトスピーカー、トップミドルスピーカーおよびリアハイトスピー
カーは、“スピーカーレイアウト” - “レイアウト”の設定で、ハイトスピーカー、
天井スピーカーおよび Dolby Atmos Enabled スピーカーに変更することも
できます。

フロントパネル ディスプレイ リアパネル リモコン 索引

60

FL FR

SW

SRSL

C

FHL FHR

CH

SHL SHR

TS

FR FL C SR SL

FHR

SW1

FHL SHR SHL

CH TS

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

Auro-3D 11.1 チャンネルシステムのレイアウト例

このスピーカー構成は、Auro-3D の再生に最適化されています。

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. ハイトスピーカー：6 台

4. 前方レイアウト：フロントハイト

5. 中央レイアウト：サラウンドハイト

6. 後方レイアウト：無し

7. TS/CH：TS/CH

8. サブウーハー：1 台

0

センターハイトとトップサラウンドスピーカーを備えたハイトスピー
カーを 2 組使用する場合は、センターハイトとトップサラウンドスピー
カーを HEIGHT 3 端子に接続します。

フロントパネル ディスプレイ リアパネル リモコン 索引

61

C

FL FR

SW

RSLS

FHL FHR

RHL RHR

FWL FWR

SBL

SBR

C

FL FR

SBL

SBR

SW

RSLS

TML TMR

FHL FHR

RHL RHR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

13.1 チャンネルのスピーカーを接続する

o

サラウンドバック、フロントワイドおよびハイトス
ピーカーを 2 組使用するときのレイアウト例

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. サラウンドバック：2 台

4. フロントワイド：有り

5. ハイトスピーカー：4 台

6. 前方レイアウト：フロントハイト

7. 後方レイアウト：リアハイト

8. サブウーハー：1 台

o

サラウンドバックスピーカーとハイトスピーカーを
3 組使用するときのレイアウト例

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. サラウンドバック：2 台

4. ハイトスピーカー：6 台

5. 前方レイアウト：フロントハイト

6. 中央レイアウト：トップミドル

7. 後方レイアウト：リアハイト

8. サブウーハー：1 台

フロントパネル ディスプレイ リアパネル リモコン 索引

62

C

FL FR

SW

RSLS

TML TMR

FHL FHR

RHL RHR

FWL FWR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

フロントワイドとハイトスピーカーを 3 組使用す
るときのレイアウト例

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. フロントワイド：有り

4. ハイトスピーカー：6 台

5. 前方レイアウト：フロントハイト

6. 中央レイアウト：トップミドル

7. 後方レイアウト：リアハイト

8. サブウーハー：1 台

フロントパネル ディスプレイ リアパネル リモコン 索引

63

FL FR

SW

SRSL

C

FHL FHR

CH

SHL SHR

TS

SBRSBL

FR FL C SR SL

FHR

SW1

FHLSBR SBL SHR SHL

CH TS

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

Auro-3D 13.1 チャンネルシステムのレイアウト
例

このスピーカー構成は、Auro-3D の再生に最適化されていま
す。

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. サラウンドバック：2 台

4. ハイトスピーカー：6 台

5. 前方レイアウト：フロントハイト

6. 中央レイアウト：サラウンドハイト

7. 後方レイアウト：無し

8. TS/CH：TS/CH

9. サブウーハー：1 台

0

センターハイトとトップサラウンドスピーカーを備えたハイトスピー
カーを 2 組使用する場合は、センターハイトとトップサラウンドスピー
カーを HEIGHT 3 端子に接続します。

フロントパネル ディスプレイ リアパネル リモコン 索引

64

C

FL FR

SW

RSLS

TML TMR

FHL FHR

RHL RHR

FWL FWR

SBL

SBR

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

15.1 チャンネルのスピーカーを接続する

o

サラウンドバックスピーカー、フロントワイドスピー
カーおよびハイトスピーカーを 3 組使用するとき
のレイアウト例

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. サラウンドバック：2 台

4. フロントワイド：有り

5. ハイトスピーカー：6 台

6. 前方レイアウト：フロントハイト

7. 中央レイアウト：トップミドル

8. 後方レイアウト：リアハイト

9. TS/CH：無し

10.

サブウーハー：1 台

フロントパネル ディスプレイ リアパネル リモコン 索引

65

TML TMR

C

SW

RSLS

RHL RHR

SBL

SBR

FHL FHR

FL FR

CH

TS

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

サラウンドバックスピーカーおよびフロントワイド
スピーカーを 8 台使用するときのレイアウト例

最大 15.1 チャンネルのスピーカーを接続して、Dolby Atmos
と Auro-3D 再生時にそれぞれ最大 13.1 チャンネルで同時に
再生することができるシステムです。

再生する音声フォーマットに合わせて、トップミドルスピー
カー、トップサラウンドスピーカー、センターハイトスピーカー
を切り替えて再生します。

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. サラウンドバック：2 台

4. フロントワイド：無し

5. ハイトスピーカー：8 台

6. 前方レイアウト：フロントハイト

7. 中央レイアウト：トップミドル

8. 後方レイアウト：リアハイト

9. TS/CH：TS/CH

10.

サブウーハー：1 台

フロントパネル ディスプレイ リアパネル リモコン 索引

66

FWL FWR

TML TMR

C

SW

RSLS

RHL RHR

SBL

SBR

FHL FHR

FL FR

CH

TS

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

17.1 チャンネルのスピーカーを接続する

最大 17.1 チャンネルのスピーカーを接続して、Dolby Atmos 用に最大 15.1 チャンネル、Auro-3D 再生時にそれぞれ最大 13.1 チャ
ンネルで同時に再生することができるシステムです。

再生する音声フォーマットに合わせて、トップミドルスピーカー、トップサラウンドスピーカー、センターハイトスピーカーを切り替え
て再生します。

0

メニューのスピーカーレイアウトは、次のように設定してください。
(v222 ページ)

1. センター：有り

2. サラウンド：有り

3. サラウンドバック：2 台

4. フロントワイド：有り

5. ハイトスピーカー：8 台

6. 前方レイアウト：フロントハイト

7. 中央レイアウト：トップミドル

スピーカーの接続ごとに、以下を参照してください。

0

「スピーカーをスピーカー端子に接続する」(v44 ページ)

0

「外部のパワーアンプを接続する」(v45 ページ)

8. 後方レイアウト：リアハイト

9. TS/CH：TS/CH

10.

サブウーハー：1 台

フロントパネル ディスプレイ リアパネル リモコン 索引

67

C

SW

RSLS

FHL FHR

RHL RHR

SBL

SBR

FL

(

バイアンプ

)(

バイアンプ

)

FR

TML TMR

wq

(R)

wq

(L)

SW

CSRSL

SBR SBL

FHR FHL RHR RHL

FR FL

TMR TML

z2z2z2z2z2z

2

z

1

z

1

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

バイアンプ接続

o

13.1 チャンネル再生（フロントスピーカーのバイ
アンプ接続）

13.1 チャンネル再生をおこなうシステムです。フロントスピー
カーはバイアンプ接続ができます。バイアンプ接続は、バイア
ンプ対応スピーカーのツィーター用端子とウーハー用端子に、
別々のアンプを接続する方法です。これによりウーハーの逆起
電力（出力されずに戻ってくる電力）がツィーターに流れ込ん
でツィーターの音質に影響を及ぼすことがないため、より高音
質な再生をお楽しみいただけます。

z1 フロントスピーカーへのバイアンプ接続用のスピーカー端子は、メイ

ご注意

0

バイアンプ接続をおこなう場合は、スピーカーのウ－ハー端子とツィ
－タ－端子を接続している短絡板または短絡用ワイヤーを必ず外して
ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

68

ンゾーンのレイアウトによって異なります。詳しくは、“スピーカーレ
イアウト” - “Bi-Amp”をご覧ください。(v237 ページ)

z2 HEIGHT1、HEIGHT2 および HEIGHT3 スピーカー端子には、ハイ

トスピーカー、天井スピーカーまたは Dolby Atmos Enabled ス
ピーカーを接続できます。メニューのレイアウト設定で接続するス
ピーカーを設定してください。(v226 ページ)

SW

C

SL

SBL

SR

SBR

FL

(

バイアンプ

)

(

バイアンプ

)

(

バイアンプ

)(

バイアンプ

)

(

バイアンプ

)(

バイアンプ

)

FR

(

バイアンプ

)

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

7.1 チャンネル再生：全スピーカーバイアンプ接続

7.1 チャンネル再生をおこなうシステムです。
全てのスピーカーをバイアンプ接続できます。

0

サラウンドバックスピーカーを使った 7.1ch システム以外にも、フロ
ントワイドスピーカーやフロントハイトスピーカーを使った 7.1ch シ
ステムにすることができます。“スピーカーレイアウト” - “アンプの割り
当て”を“7.1ch Full Bi-Amp”に設定してください。(v223 ページ)

0

“7.1ch Full Bi-Amp”設定は、お使いのスピーカーレイアウトによって

接続端子が変わります。以下の表を参照して接続してください。

フロントパネル ディスプレイ リアパネル リモコン 索引

69

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

各スピーカー端子から出力される音声信号

以下の表を参照して、同じ信号を出力するスピーカー端子を使用してバイアンプ接続をしてください。

スピーカーレイアウ

ト

5.1 チャンネル+サラ

ウンドバック

5.1 チャンネル+フロ

ントワイド

5.1 チャンネル+ハイ

ト

FRONT R FRONT L CENTER

フロント右 フロント左 センター サラウンド

フロント右 フロント左 センター サラウンド

フロント右 フロント左 センター サラウンド

SURROUN

D R

SURROUN

SURROUN

D L

D BACK R

サラウンド左サラウンド

サラウンド左フロントワ

サラウンド

バック右

イド右

ハイト右 ハイト左 フロント右 フロント左 ハイト右 ハイト左

左

SURROUN
D BACK L

サラウンド

バック左

フロントワ

イド左

フロントパネル ディスプレイ リアパネル リモコン 索引

スピーカー端子

FRONT

FRONT

WIDE R

WIDE L

フロント右 フロント左

フロントワ

フロントワ

イド右

イド左

70

HEIGHT

1 R

使用しませ

ん

使用しませ

ん

HEIGHT

HEIGHT

1 L

2 R

サラウンド右サラウンド左サラウンド

センター

サラウンド右サラウンド

センター

サラウンド右サラウンド左使用しませ

HEIGHT

2 L

左

HEIGHT

HEIGHT

3 R

3 L

サラウンド

バック右

バック左

フロント右 フロント左

センター

ん

HEIGHT

HEIGHT

4 R

4 L

使用しません使用しませ

使用しません使用しませ

使用しません使用しませ

ん

ん

ん

C

SW

RSLS

FHL FHR

RHL RHR

SBL

SBR

FL

(A)FL(B)

FR
(B)FR(A)

TML TMR

CSRSL

SBR SBL

FR
(B)

FHR FHL RHR RHL

FL

(B)

FR
(A)FL(A)

TMR TML

z2z2z2z2z2z

2

z1z

1

SW

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

13.1 チャンネルのスピーカーを接続する：2 組目のフロントスピーカーの接続

フロントスピーカー A またはフロントスピーカー B をお好みに
合わせて切り替えて再生できるシステムです。

z1 2 組目のフロントスピーカーに接続するためのスピーカー端子は、メ

インゾーンのレイアウトによって異なります。詳しくは、“スピーカー
レイアウト” - “Front B”をご覧ください。(v237 ページ)

z2 HEIGHT1、HEIGHT2 および HEIGHT3 スピーカー端子には、ハイ

トスピーカー、天井スピーカーまたは Dolby Atmos Enabled ス
ピーカーを接続できます。メニューのレイアウト設定で接続するス
ピーカーを設定してください。(v226 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

71

メインゾーン

ゾーン2

ZONE2

L

ZONE2

R

C

SW

RSLS

FHL FHR

RHL

TML TMR

RHR

SBL

SBR

FL FR

CFR FL SR SL

SBR SBL

FHR FHL RHR RHL TMR TML

z2z2z2z2z2z

2

z

1

z

1

SW

ZONE2RZONE2

L

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

マルチゾーンのスピーカーを接続する

o

13.1 チャンネル再生（メインゾーン）＋ 2 チャンネル再生（ゾーン 2 またはゾーン 3）

メインゾーンでは 13.1 チャンネル再生をおこない、ゾーン 2 では 2 チャンネル再生をおこなうシステムです。

（ゾーン 2 の代わりにゾーン 3 の音声をスピーカーから出力することができます。（アサインモード：13.1ch + ZONE3））

z1 ゾーン 2（ゾーン 3）スピーカーを接続するスピーカー端子は、メイン

ゾーンのレイアウトによって変わります。詳しくは、“スピーカーレイ
アウト” - “ゾーン 2”（“ゾーン 3”）をご覧ください。(v238、238

ページ)

z2 HEIGHT1、HEIGHT2 および HEIGHT3 スピーカー端子には、ハイ

トスピーカー、天井スピーカーまたは Dolby Atmos Enabled ス
ピーカーを接続できます。メニューのレイアウト設定で接続するス
ピーカーを設定してください。(v226 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

72

メインゾーン

ゾーン2

ZONE2

L

ZONE2

R

C

SW

RSLS

FHL FHR

RHL RHR

SBL

SBR

FL

（バイアンプ） （バイアンプ）

FR

wq

(R)

wq

(L)

SW

CSRSL

SBR SBL

FHR FHL RHR RHL

FR FL

z2z2z2z

2

z

1

z

1

z

1

z

1

ZONE2

R

ZONE2

L

目次

o

11.1 チャンネル再生（フロントスピーカーのバイアンプ接続：メインゾーン）＋ 2 チャンネル再生（ゾーン 2）

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

メインゾーンでは 11.1 チャンネル再生をおこない、ゾーン 2 では 2 チャンネル再生をおこなうシステムです。メインゾーンのフロ
ントスピーカーはバイアンプ接続ができます。

z1 フロントスピーカーのバイアンプ接続用端子およびゾーン 2 スピー

カー接続用のスピーカー端子は、メインゾーンのレイアウトによって
変わります。詳しくは、“スピーカーレイアウト” - “Bi-Amp”と“ゾー

フロントパネル ディスプレイ リアパネル リモコン 索引

73

ン 2”をご覧ください。(v237、238 ページ)

z2 HEIGHT1 および HEIGHT2 スピーカー端子には、ハイトスピー

カー、天井スピーカーまたは Dolby Atmos Enabled スピーカーを
接続できます。メニューのレイアウト設定で接続するスピーカーを設
定してください。(v226 ページ)

ZONE2

L

ZONE2

R

ZONE3

L

ZONE3

R

メインゾーン

ゾーン2 ゾーン3

C

SW

RSLS

FHL FHR

RHL RHR

SBL

SBR

FL FR

CFR FL SR SL

SBR SBL

FHR FHL RHR RHL

z2z2z2z

2

z

1

z

1

z

1

z

1

SW

ZONE2RZONE2

L

ZONE3

R

ZONE3

L

目次

o

11.1 チャンネル再生（メインゾーン）＋ 2 チャンネル再生（ゾーン 2）＋ 2 チャンネル再生（ゾーン 3）

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

メインゾーンでは 11.1 チャンネルの再生をおこない、ゾーン 2 とゾーン 3 でそれぞれ 2 チャンネルの再生をおこなうシステムで
す。

z1 ゾーン 2 スピーカーおよびゾーン 3 スピーカーを接続するスピー

カー端子は、メインゾーンのレイアウトによって変わります。詳しく
は、“スピーカーレイアウト” - “ゾーン 2”と“ゾーン 3”をご覧くださ
い。(v238、238 ページ)

z2 HEIGHT1 および HEIGHT2 スピーカー端子には、ハイトスピー

カー、天井スピーカーまたは Dolby Atmos Enabled スピーカーを
接続できます。メニューのレイアウト設定で接続するスピーカーを設

フロントパネル ディスプレイ リアパネル リモコン 索引

74

定してください。(v226 ページ)

ZONE2

Mono

ZONE3

Mono

メインゾーン

ゾーン2 ゾーン3

C

SW

RSLS

FHL FHR

RHL

TML TMR

RHR

SBL

SBR

FL FR

CFR FL SR SL

SBR SBL

FHR FHL RHR RHL

z2z2z2z

2

z2z

2

z

1

z

1

SW

ZONE3

Mono

ZONE2

Mono

TMR TML

目次

o

13.1 チャンネル再生（メインゾーン）＋ 1 チャンネル再生（ゾーン 2）＋ 1 チャンネル再生（ゾーン 3）

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

メインゾーンでは 13.1 チャンネル再生をおこない、ゾーン 2 とゾーン 3 ではそれぞれモノラル再生をおこなうシステムです。

z1 ゾーン 2/3 スピーカーを接続するスピーカー端子は、メインゾーン

のレイアウトによって変わります。詳しくは、“スピーカーレイアウ
ト” - “ゾーン 2/3”をご覧ください。(v239 ページ)

z2 HEIGHT1、HEIGHT2 および HEIGHT3 スピーカー端子には、ハイ

トスピーカー、天井スピーカーまたは Dolby Atmos Enabled ス
ピーカーを接続できます。メニューのレイアウト設定で接続するス
ピーカーを設定してください。(v226 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

75

いいえ

はい

テレビに HDMI 端子がありますか？

はい いいえ

テレビは ARC または eARC 機能に対応していますか？

z

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

テレビを接続する

本機にテレビを接続し、本機に入力された映像をテレビに出力します。また、テレビの音声を本機で楽しむこともできます。
接続方法は、テレビに装備されている端子や機能により異なります。

「接続 1：HDMI 端子付きおよび ARC/eARC

機能対応のテレビ」(v77 ページ)

z

ARC 機能および eARC 機能とは？

ARC（Audio Return Channel）機能は、HDMI ケーブルを経由してテレビの音声信号を伝送し、本機からテレビの音声を再生する機能です。
この機能により、本機はテレビからの音声を処理することができます。
eARC（拡張オーディオリターンチャンネル）機能対応のテレビは、本機が対応している高ビットレートのマルチチャンネル音声（Dolby Atmos、Dolby
TrueH、DTS-HD および DTS:X）を伝送することができます。
eARC 機能対応のテレビによっては、eARC 機能の設定が必要な場合があります。詳しくは、テレビの取扱説明書をご覧ください。

「接続 2：HDMI 端子付き ARC/eARC 機能非対応

のテレビ」(v78 ページ)

本機には接続できません。

ご注意

0

本機に接続するテレビは電源プラグが 2 ピンのものをご使用ください。ノイズの原因となる場合がありますので、電源プラグが 3 ピンのテレビを接続
しないでください。

フロントパネル ディスプレイ リアパネル リモコン 索引

76

(ARC / eARC)

IN

HDMI

テレビ

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

接続 1：HDMI 端子付きおよび ARC/eARC 機能対応のテレビ

高品質の HDMI ケーブルzを準備し、テレビの“eARC”または“ARC”というラベルの付いた HDMI 端子に接続します。HDMI ケー
ブルのもう一方を本機の HDMI OUT MONITOR 1 端子に接続してください。

eARC 対応のテレビを接続すると本機の eARC 機能は自動で有効になり、テレビからの音声を再生します。ARC 対応のテレビを接続す
る場合は、メニューの“ARC”を“オン”に設定してください。(v198 ページ)

z

4K 対応のテレビを使用する場合は、“High Speed”および、
“with Ethernet”のラベルのある HDMI ケーブルをご使用く
ださい。

z

8K 対応のテレビを使用する場合は、“Ultra High Speed
HDMI”のラベルのある HDMI ケーブルをご使用ください。

0

ご使用の eARC 機能対応のテレビによっては、eARC 機能の
設定が必要な場合があります。この場合は設定をオンにしてく
ださい。詳しくは、テレビの取扱説明書をご覧ください。

0

認証された“Ultra High Speed HDMI cable”を使用して、
8K または 4K 120Hz の映像をお楽しみください。

0

8K の映像をお楽しみいただく場合には、メニューの“4K/8K
信号フォーマット”を“8K 拡張”に設定してください。(v203

ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

77

OUT

OPTICAL

OUT IN

IN

HDMI

テレビ

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

接続 2：HDMI 端子付き ARC/eARC 機能非対応のテレビ

HDMI ケーブルを使用して、本機にテレビを接続します。
本機を経由してテレビの音声を聴く場合は、光伝送ケーブルを使用して本機にテレビを接続します。

フロントパネル ディスプレイ リアパネル リモコン 索引

78

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

再生機器を接続する

本機には HDMI の映像入力端子と、3 種類（HDMI、デジタルオーディオ、オーディオ）の音声入力端子があります。
本機の入力端子は、接続する機器に装備されている端子に合わせて選択してください。
本機と接続する機器に HDMI 端子がある場合には、HDMI ケーブルでの接続をおすすめします。
HDMI 接続では、HDMI ケーブル 1 本で音声信号と映像信号を伝送できます。

0

「セットトップボックスを接続する（衛星放送チューナー/ケーブルテレビチューナー）」(v81 ページ)

0

「メディアプレーヤーを接続する」(v82 ページ)

0

「ブルーレイディスクや DVD プレーヤーを接続する」(v83 ページ)

0

「8K 対応のプレーヤーやゲーム機を接続する」(v84 ページ)

0

「レコードプレーヤーを接続する」(v85 ページ)

0

本機の音声/映像入力端子に印字された入力ソースのとおりに機器を接続してください。

0

本機では、HDMI IN 端子、DIGITAL AUDIO IN 端子、AUDIO IN 端子に割り当てる入力ソースを変更できます。入力端子に割り当てる入力ソースの変
更のしかたは、“入力端子の割り当て”をご覧ください。(v206 ページ)

0

本機に入力した音声信号を HDMI 接続しているテレビで再生する場合は、メニューの“HDMI オーディオ出力”を“テレビ”に設定してください。(v196
ページ)

0

HDCP 2.2 または HDCP 2.3 で著作権保護されているコンテンツを楽しむ場合は、HDCP 2.2 または HDCP 2.3 に対応した再生機器とテレビを
ご使用ください。

フロントパネル ディスプレイ リアパネル リモコン 索引

79

2

1

3

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

バランス XLR 入力端子の接続

本機はバランス XLR 入力端子を装備しています。ご使用の機器に音声出力端子としてバランス XLR 端子がある場合に使用してく
ださい。

バランス XLR 入力端子を使用する場合は、メニューの“入力端子の割り当て”　- “ANALOG”を“XLR”に設定してください。(v207
ページ)

お買い上げ時は、バランス XLR 入力端子を使用しない設定になっています。

GAVC-A1H のバランス XLR 入力端子の PIN 配置について H

A

GND（グランド）

B

HOT（+）（ホット）

C

COLD（–）（コールド）

フロントパネル ディスプレイ リアパネル リモコン 索引

80

R

L

R

L

OUT

HDMI

OUT

COAXIAL

AUDIO

AUDIO

RL

OUT

または

衛星放送チューナー/

ケーブルテレビ

チューナー

衛星放送チューナー/

ケーブルテレビチューナー

（HDMI端子がない機器）

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

セットトップボックスを接続する（衛星放送チューナー/ケーブルテレビチューナー）

衛星放送チューナーやケーブルテレビチューナーの接続例です。
本機の入力端子は、接続する機器に装備されている端子に合わせて選択してください。

フロントパネル ディスプレイ リアパネル リモコン 索引

81

R

L

R

L

OUT

HDMI

AUDIO

AUDIO

RL

OUT

OUT

COAXIAL

または

（HDMI端子がない機器）

メディアプレーヤー メディアプレーヤー

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

メディアプレーヤーを接続する

メディアプレーヤーの接続例です。
本機の入力端子は、接続する機器の端子に合わせて選択してください。

フロントパネル ディスプレイ リアパネル リモコン 索引

82

OUT

HDMI

ブルーレイディスク

プレー ヤー /

DVDプレーヤー

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

ブルーレイディスクや DVD プレーヤーを接続する

ブルーレイディスクまたは DVD プレーヤーの接続例です。
本機の入力端子は、接続する機器に装備されている端子に合わせて選択してください。

フロントパネル ディスプレイ リアパネル リモコン 索引

83

OUT

HDMI

OUT

HDMI

ゲーム機

8K対応の

プレーヤー

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

8K 対応のプレーヤーやゲーム機を接続する

本機は HDMI の 8K 信号に対応しています。

0

認証された“Ultra High Speed HDMI cable”を使用して、
8K または 4K 120Hz の映像をお楽しみください。

0

8K の映像をお楽しみいただく場合には、メニューの“4K/8K
信号フォーマット”を“8K 拡張”に設定してください。(v203

ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

84

GND

AUDIO

OUT

L

R

（MMカートリッジ）

レコードプレーヤー

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

レコードプレーヤーを接続する

本機は、MM カートリッジ付きのレコードプレーヤーに対応しています。MC カートリッジ付きのレコードプレーヤーを接続する場合
は、別売りの MC ヘッドアンプまたは昇圧トランスを使用してください。

本機の入力ソースを“Phono”にし、レコードプレーヤーを接続せずに音量を上げると、“ブーン”という雑音がスピーカーから出力される
場合があります。

ご注意

0

本機のアース端子（SIGNAL GND）は、安全アースではありま
せん。雑音が多いときに接続すると、雑音を低減できます。ただ
し、レコードプレーヤーによっては、アース線を接続すると逆
に雑音が大きくなることがあります。この場合は、アース線を
接続する必要はありません。

フロントパネル ディスプレイ リアパネル リモコン 索引

85

USBメモリー

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

USB 端子に USB メモリーを接続する

操作のしかたは、「USB メモリーを再生する」(v95 ページ)をご覧ください。

0

すべての USB メモリーに対して、動作および電源の供給を保証するものではありません。USB 接続タイプのポータブル HDD で、AC アダプターを
接続して電源が供給できるタイプのものを使用する場合は、AC アダプターのご使用をおすすめします。

0

リアパネルの USB 端子は、電源供給（5V/1.5A）のみに使用できます。音楽ファイルの再生はできません。(v28 ページ)

ご注意

0

USB メモリーは USB ハブ経由では動作しません。

0

本機の USB 端子とパソコンを USB ケーブルで接続して使用することはできません。

0

USB メモリーを接続するときに、延長ケーブルを使用しないでください。他の機器に電波障害を引き起こす場合があります。

フロントパネル ディスプレイ リアパネル リモコン 索引

86

インターネット

モデム

パソコン

ルーター

WAN側へ

LAN側ポートへ
LAN側ポートへ

NAS

（NetworkAttached

Storage）

LANポート/

イーサネット端子

LANポート/

イーサネット端子

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

ホームネットワーク（LAN）に接続する

本機は有線 LAN または無線 LAN を使用して、ネットワークに接
続できます。

本機はホームネットワーク（LAN）に接続して、次のさまざまな再
生や操作をおこなうことができます。

0

インターネットラジオやメディアサーバーなどのネットワーク
オーディオの再生

0

ストリーミング音楽サービスの再生

0

AirPlay 再生

0

ネットワークを経由した本機の操作

0

HEOS 無線マルチルームサウンドシステムでの動作

0

ファームウェアのアップデート

インターネットの接続については、ISP （Internet Service
Provider）またはパソコン関連販売店にお問い合わせください。

有線 LAN

有線 LAN で接続する場合は、図のようにルーターと本機を LAN
ケーブルで接続してください。

フロントパネル ディスプレイ リアパネル リモコン 索引

87

インターネット

モデム

アクセスポイント付き

ルーター

WAN側へ

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

無線 LAN

無線 LAN でネットワークに接続する場合は、Bluetooth/無線
LAN 用外部アンテナをリアパネルに接続し、アンテナを立ててご
使用ください。

無線 LAN ルーターとの接続方法は、“Wi-Fi 設定”をご覧ください。
(v253 ページ)

0

本機を使用するにあたって、次の機能が装備されているルーターをおす
すめします。

0

DHCP サーバー内蔵
LAN 上の IP アドレスを自動的に割り振る機能です。

0

100BASE-TX スイッチ内蔵
複数の機器を接続するために、100Mbps 以上の速度で、スイッチン
グハブを内蔵していることをおすすめします。

0

STP タイプまたは ScTP タイプのシールド LAN ケーブルを使用して
ください。（CAT-5 以上を推奨）

0

LAN ケーブルは、シールド付きのノーマルタイプをおすすめします。
フラットタイプのケーブルやシールドされていないケーブルを使用す
ると、ノイズが他の機器に影響を及ぼす可能性があります。

0

DHCP 機能のないネットワークに本機を接続して使用する場合は、メ
ニューの“ネットワーク”で IP アドレスなどの設定をおこなってくださ
い。(v252 ページ)

ご注意

0

ISP 業者によって使用できるルーターの種類が異なります。詳しくは、
ISP 業者またはパソコン関連販売店にお問い合わせください。

0

本機は PPPoE に対応していません。PPPoE で設定するタイプの回線
契約を結んでいる場合は、PPPoE 対応のルーターが必要です。

0

電気通信端末機器認定品の市販ルーターなどに LAN 接続してくださ
い。

0

NETWORK 端子は、直接パソコンの LAN ポート/イーサネット端子と
接続しないでください。

0

各種オンラインサービスは、予告なく終了する場合があります。

フロントパネル ディスプレイ リアパネル リモコン 索引

88

AUX
OUT

出力

入力

赤外線送信機

赤外線センサー

REMOTECONTROLIN端子付き機器

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

外部のコントロール機器を接続する

リモートコントロール端子

本機をリモコン信号が届かない場所（キャビネットへの設置など）に設置しても、別売りのリモコンレシーバーユニットを本機に接続す
れば本機をリモコンで操作することができます。

また、ゾーン 2 およびゾーン 3（別の部屋）からリモコンで操作することもできます。

フロントパネル ディスプレイ リアパネル リモコン 索引

89

12V/150mAトリガー対応機器

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

トリガー出力端子

TRIGGER IN 端子を持っている機器を本機に接続すると、その機器の電源を本機の操作に連動させてオン/スタンバイすることができ
ます。

本機の TRIGGER OUT 端子からは、最大 12V/150mA の電気信号を出力します。

ご注意

0

TRIGGER OUT 端子の接続には、モノラルのミニプラグケーブルを使用してください。ステレオミニプラグケーブルは使用しないでください。

0

接続する機器のトリガー許容入力レベルが 12V/150mA よりも大きいときや短絡状態のときは、TRIGGER OUT 端子を使用できません。このよう
な場合は、本機の電源を切ってから TRIGGER OUT 端子の接続を外してください。

フロントパネル ディスプレイ リアパネル リモコン 索引

90

(AC100V、50/60Hz)

家庭用の電源コンセントへ

電源コード（付属）

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

電源コードを接続する

すべての接続が完了したら、電源プラグをコンセントに差し込みます。

フロントパネル ディスプレイ リアパネル リモコン 索引

91

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

o

目次

基本操作

電源を入れる 93
入力ソースを選ぶ 93
音量を調節する 94
一時的に音を消す（ミューティング） 94
サウンドモードを選ぶ 135

機器を再生する

ブルーレイディスクや DVD プレーヤーを再生する
USB メモリーを再生する 95
Bluetooth 機器の音楽を聴く 99
Bluetooth ヘッドホンで本機の音声を聴く 103

94

ネットワークオーディオ/サービスを再生する

インターネットラジオを聴く 106
パソコンや NAS に保存されているファイルを再生する 108
HEOS アプリをダウンロードする 112
AirPlay 機能 121
Spotify Connect 機能 124

便利な機能

便利な機能 125
HDMI コントロール機能 150
スリープタイマー機能 151
クイックセレクトプラス機能 153
フロントキーロック機能 157
リモートロック機能 159

その他の機能

ウェブコントロール機能 160
ゾーン 2/ゾーン 3（別の部屋）での再生 163

フロントパネル ディスプレイ リアパネル リモコン 索引

92

MUTE

:

VOLUME

df

POWER

X

入力ソース選択ボタン

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

基本操作

電源を入れる

POWER X を押して、電源を入れる。

1

0

電源がスタンバイ状態のときに入力ソース選択ボタンを押しても、電源
がオンになります。

0

本体の X を押しても電源を入れることができます。

フロントパネル ディスプレイ リアパネル リモコン 索引

入力ソースを選ぶ

再生する入力ソース選択ボタンを押す。

1

入力ソースをダイレクトに選択できます。

0

本体の SOURCE SELECT を回しても、入力ソースを選択できます。

93

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

音量を調節する

VOLUME df を押して、音量を調節する。

1

0

入力信号やチャンネルレベルの設定などにより、調節できる範囲が異な
ります。

0

本体の MASTER VOLUME を回しても、音量を調節できます。

一時的に音を消す（ミューティング）

MUTE :を押す。

1

0

ディスプレイの MUTE 表示が点滅します。

0

テレビ画面に h を表示します。

0

メニューの“ミューティングレベル”で音量の減衰量を設定できます。
(v189 ページ)

0

ミューティングを解除するときは、音量を調節するか、もう一度
MUTE :を押してください。

0

“スクリーンセーバー”の設定が“オン”のときに、テレビ画面に h アイ

コンが表示された状態で５分経過すると、h アイコンはテレビ画面上
をランダムに移動します。(v203 ページ)

ブルーレイディスクや DVD プレーヤー を再生する

ここでは、ブルーレイディスクや DVD プレーヤーの再生のしかた
を例に説明します。

再生の準備をする。

1

A

テレビ、サブウーハーおよびプレーヤーの電源を入れる。

B

テレビの入力を本機の入力に設定する。

POWER X を押して、本機の電源を入れる。

2

Blu-ray または DVD を押して、再生するプレーヤー

3

の入力ソースに切り替える。

ブルーレイディスクや DVD プレーヤーを再生する。

4

o

サラウンド再生をする(v135 ページ)

フロントパネル ディスプレイ リアパネル リモコン 索引

94

CH/PAGE

df

USB

BACK

OPTION

ENTER

1/3
8 9

カーソル上/下/左/右

目次

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

USB メモリーを再生する

0

USB メモリーに保存されている音楽ファイルを再生できます。

0

本機は、マスストレージクラスに対応している USB メモリーの
み再生できます。

0

USB メモリーは、“FAT32”または“NTFS”フォーマット
に対応しています。

0

本機で再生できる音声フォーマットの種類は、次のとおりです。
詳しくは、「USB メモリーの再生について」(v315 ページ)を

ご覧ください。

0

WMA

0

MP3

0

WAV

0

MPEG-4 AAC

0

FLAC

0

Apple Lossless

0

DSD

フロントパネル ディスプレイ リアパネル リモコン 索引

95

Nature 01

64#ϛϡʔδοΫ/BUVSF

ʹ ࠶

ࠓ࠶ΩϡʔΛೖΕସ

࣍ʹ࠶

Ωϡʔͷ ࠷ޙ ʹ௥ Ճ

Ωϟϯηϧ

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

USB メモリーに保存されているファイ ルを再生する

“FAT32”または“NTFS”でフォーマットされた

1

USB メモリーを USB 端子に挿入する。

USB を押して、入力ソースを“USB”に切り替える。

2

本機の名称が表示されたら、本機を選ぶ。

3

フロントパネル ディスプレイ リアパネル リモコン 索引

96

USB メモリー内の音楽データから、再生したい音楽を

4

選ぶ。

0

音楽をどのようにリストに追加するかを選択します。

すぐに再生：

今すぐ再生してキューを
入れ替え：

次に再生：

キューの最後に追加：

現在再生している曲の直後に選択した
音楽を追加し、その曲をすぐに再生しま
す。

キューを削除し、選択した曲をすぐ再生
します。

現在再生しているトラックの直後に選
択した曲を追加し、再生中の曲が終わっ
たら選択した曲を再生します。

選択した曲をキューの最後に追加しま
す。

2:45

-14:21

Nature

Nature 01 - Various Artists

࠶த

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

カーソル 上/下を押して“すぐに再生”または“今すぐ

5

再生してキューを入れ替え”を選び、ENTER を押す。

再生をはじめます。

操作ボタン 機能

1/3
8 9

CH/PAGE d f

0

MP3 形式の音楽ファイルでアルバムアートのデータを持っている場合

再生/一時停止
前の曲にスキップ/次の曲にスキップ
リストを表示中に、前のページへ移動/次の

ページへ移動

は、音楽ファイルを再生中にアルバムアートを表示させることができま
す。

ご注意

0

USB メモリーを本機と接続して使用しているときに、万一 USB メモリー
のデータが消失または損傷した場合、当社は一切責任を負いません。

0

本機に USB メモリーを接続すると、本機は USB メモリーのすべての
ファイルを読み込みます。USB メモリーにフォルダ数やファイル数が
多い場合、読み込みに時間がかかることがあります。

フロントパネル ディスプレイ リアパネル リモコン 索引

97

目次

o

オプションメニューでできる操作

0

「せりふやボーカルの聴こえやすさを調節する（ダイアログ

接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

エンハンサー）」(v127 ページ)

0

「入力ソースに合わせて各チャンネルの音量を調節する（チャ

ンネルレベル調節）」(v128 ページ)

0

「トーンを調節する（トーンコントロール）」(v129 ページ)

0

「音声の出力タイミングを調節する（オーディオディレイ）」

(v130 ページ)

0

「入力ソースに応じてトランスデューサーの強度を変更する
（トランスデューサー）」(v131 ページ)

0

「音声の再生中にお好みの映像をテレビに映す（ビデオセレ

クト）」(v132 ページ)

0

「すべてのゾーンで同じ音楽を再生する（All Zone Stereo）」

(v133 ページ)

0

「リスニング環境に合わせてスピーカーの設定を変更する（ス

ピーカープリセット）」(v134 ページ)

0

“Dirac Live フィルター”を変更する

https://manuals.denon.com/DiracLive/ALL/JA/DRDZSYktvnhzad.php

フロントパネル ディスプレイ リアパネル リモコン 索引

98

1/3
8 9

OPTION

Bluetooth

POWER

X

BACK

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

Bluetooth 機器の音楽を聴く

スマートフォンやデジタル音楽プレーヤーなどの Bluetooth 機
器と本機をペアリングして接続すると、Bluetooth 機器の音楽ファ
イルをワイヤレスで楽しむことができます。

約 30m の範囲内で通信できます。

ご注意

0

Bluetooth 機器の音楽を再生するには、Bluetooth 機器が A2DP プロ
ファイルをサポートしている必要があります。

フロントパネル ディスプレイ リアパネル リモコン 索引

99

目次 接続のしかた 再生のしかた 設定のしかた 困ったときは 付録

Bluetooth 機器の音楽を聴く

Bluetooth 機器の音楽を本機で楽しむときは、あらかじめご使用
になる Bluetooth 機器と本機をペアリングしてください。

一度ペアリングすれば、再度ペアリングする必要はありません。

再生の準備をする。

1

A

付属の Bluetooth/無線 LAN 用外部アンテナを、リアパ
ネルの Bluetooth/Wi-Fi ANTENNA 端子に接続する。
(v27 ページ)

B

POWER X を押して、本機の電源を入れる。

Bluetooth を押す。

2

はじめてご使用になる場合は、自動的にペアリングモードに
なり、本機のディスプレイに“Pairing...”を表示します。

Bluetooth 機器の Bluetooth 機能を有効にする。

3

Bluetooth 機器の画面に表示された機器の一覧に本

4

機の名称が表示されたら、本機を選ぶ。

本機のディスプレイに“Pairing”が表示されている間に、
Bluetooth 機器の接続操作をおこなってください。
また、Bluetooth 機器の接続操作は、本機に近い距離（1m 程
度）でおこなってください。

Bluetooth 機器のアプリを使用して音楽を再生する。

5

0

本機のリモコンでも Bluetooth 機器を操作できます。

0

次回以降、リモコンの Bluetooth を押した場合、本機は自
動的に最後に接続していた Bluetooth 機器に接続しま
す。

操作ボタン 機能

1/3
8 9

0

再生中に本体の STATUS を押すと、タイトル名、アーティスト名、アル
バム名などを切り替えて表示します。

再生/一時停止
前の曲にスキップ/次の曲にスキップ

フロントパネル ディスプレイ リアパネル リモコン 索引

100
