Tenký klient Wyse 5470 All-in-One
Servisná príručka
Page 2
Notes, cautions, and warnings
NOTE: A NOTE indicates important information that helps you make better use of your product.
CAUTION: A CAUTION indicates either potential damage to hardware or loss of data and tells you how to avoid the
problem.
WARNING: A WARNING indicates a potential for property damage, personal injury, or death.
© 2018 - 2019 Dell Inc. or its subsidiaries. All rights reserved. Dell, EMC, and other trademarks are trademarks of Dell Inc. or its
2019 - 08
Rev. A00
Page 3
Obsah
1 Práca na tenkom klientovi............................................................................................................. 5
Bezpečnostné pokyny...........................................................................................................................................................5
Pred začatím práce v tenkom klientovi...............................................................................................................................5
Bezpečnostné opatrenia.......................................................................................................................................................6
Ochrana proti elektrostatickým výbojom............................................................................................................................6
Prenosná antistatická servisná súprava..............................................................................................................................7
Preprava súčastí citlivých na elektrostatické výboje.........................................................................................................8
Po dokončení práce v tenkom klientovi.............................................................................................................................. 8
2 Demontáž a inštalácia komponentov.............................................................................................. 9
Odporúčané nástroje.............................................................................................................................................................9
Zoznam skrutiek.....................................................................................................................................................................9
Podstavec............................................................................................................................................................................. 10
Demontáž výklopného stojana......................................................................................................................................10
Montáž výklopného stojana.......................................................................................................................................... 12
Zadný kryt............................................................................................................................................................................. 14
Demontáž zadného krytu.............................................................................................................................................. 14
Inštalácia zadného krytu................................................................................................................................................15
Upevňovacia konzola Vesa................................................................................................................................................. 16
Demontáž upevňovacej konzoly VESA........................................................................................................................16
Montáž upevňovacej konzoly VESA............................................................................................................................ 17
Doska zobrazenia na obrazovke (OSD)............................................................................................................................ 18
Demontáž dosky OSD....................................................................................................................................................18
Montáž dosky OSD........................................................................................................................................................ 19
Jednotka SSD...................................................................................................................................................................... 20
Demontáž jednotky SSD...............................................................................................................................................20
Inštalácia jednotky SSD..................................................................................................................................................21
Pamäťový modul..................................................................................................................................................................22
Demontáž pamäťových modulov.................................................................................................................................22
Montáž pamäťových modulov..................................................................................................................................... 23
Karta bezdrôtovej komunikácie..........................................................................................................................................24
Demontáž karty bezdrôtovej komunikácie................................................................................................................. 24
Montáž karty bezdrôtovej komunikácie......................................................................................................................25
Chladič.................................................................................................................................................................................. 26
Demontáž chladiča........................................................................................................................................................ 26
Inštalácia chladiča.......................................................................................................................................................... 27
Gombíková batéria...............................................................................................................................................................28
Demontáž gombíkovej batérie..................................................................................................................................... 28
Inštalácia gombíkovej batérie....................................................................................................................................... 29
Kamera..................................................................................................................................................................................30
Demontáž kamery..........................................................................................................................................................30
Inštalácia kamery............................................................................................................................................................ 31
Systémová doska.................................................................................................................................................................32
Demontáž systémovej dosky........................................................................................................................................32
Obsah 3
Page 4
Inštalácia systémovej dosky......................................................................................................................................... 33
Reproduktory....................................................................................................................................................................... 35
Demontáž reproduktorov............................................................................................................................................. 35
Inštalácia reproduktorov............................................................................................................................................... 35
Stredný rám..........................................................................................................................................................................36
Demontáž stredného rámu...........................................................................................................................................36
Inštalácia stredného rámu.............................................................................................................................................37
Gumové nožičky.................................................................................................................................................................. 39
Demontáž gumových nožičiek.....................................................................................................................................39
Montáž gumových nožičiek......................................................................................................................................... 39
Panel displeja........................................................................................................................................................................40
Demontáž panela displeja............................................................................................................................................. 40
Inštalácia panela displeja................................................................................................................................................ 41
3 Nastavenie systému....................................................................................................................43
Prehľad Nastavenie systému............................................................................................................................................. 43
Otvorenie nastavení systému BIOS tenkého klienta.......................................................................................................43
Navigačné klávesy...............................................................................................................................................................43
Zavádzacia postupnosť.......................................................................................................................................................44
Možnosti na obrazovke Všeobecné..................................................................................................................................44
Možnosti na obrazovke Konfigurácia systému................................................................................................................45
Možnosti na obrazovke Video............................................................................................................................................47
Možnosti na obrazovke Zabezpečenie............................................................................................................................. 47
Možnosti na obrazovke Bezpečné zavádzanie systému................................................................................................49
Možnosti na obrazovke Rozšírenia na ochranu softvéru Intel.......................................................................................49
Možnosti na obrazovke Výkon.......................................................................................................................................... 50
Možnosti na obrazovke Správa napájania........................................................................................................................50
Možnosti na obrazovke Správanie pri teste POST..........................................................................................................51
Možnosti na obrazovke Bezdrôtová komunikácia...........................................................................................................52
Možnosti na obrazovke Podpora virtualizácie.................................................................................................................52
Možnosti na obrazovke Údržba.........................................................................................................................................52
Možnosti na obrazovke Systémové denníky................................................................................................................... 53
Rozšírené konfigurácie........................................................................................................................................................53
4 Riešenie problémov systému....................................................................................................... 54
Diagnostika – Vylepšené vyhodnotenie systému pred zavedením............................................................................... 54
Spúšťa sa diagnostika ePSA.........................................................................................................................................54
Napájanie..............................................................................................................................................................................55
Stav napájania a stav kontrolky LED.................................................................................................................................57
5 Získanie pomoci......................................................................................................................... 58
Kontaktovanie spoločnosti Dell..........................................................................................................................................58
Obsah
4
Page 5

Práca na tenkom klientovi

Bezpečnostné pokyny

Požiadavky
Dodržiavaním nasledujúcich bezpečnostných pokynov sa vyhnete prípadnému poškodeniu tenkého klienta a zaistíte aj svoju osobnú bezpečnosť. Ak nie je uvedené inak, každý postup uvedený v tomto dokumente predpokladá, že sú splnené tieto podmienky:
Prečítali ste si bezpečnostné informácie, ktoré boli dodané spolu s tenkým klientom.
Komponent možno vymeniť alebo (ak bol zakúpený osobitne) namontovať podľa postupu demontáže v opačnom poradí krokov.
O tejto úlohe
VÝSTRAHA Pred otvorením krytu a panelov tenkého klienta odpojte všetky zdroje napájania. Po dokončení práce vo
vnútri počítača znova nainštalujte všetky kryty, panely a skrutky pred tým, než ho pripojíte k elektrickej zásuvke.
POZNÁMKA Pred prácou v tenkom klientovi si prečítajte dodané bezpečnostné pokyny. Ďalšie overené bezpečnostné
postupy nájdete na domovskej stránke so zákonnými požiadavkami na adrese www.dell.com/regulatory_compliance.
VAROVANIE Mnohé opravy smie vykonávať iba autorizovaný servisný technik. Odstraňovanie problémov a jednoduché
opravy by ste mali vykonávať len vtedy, ak sú uvedené v dokumentácii k produktu, alebo podľa online alebo telefonických pokynov servisného tímu, či tímu podpory. Poškodenie servisom, ktorý nie je oprávnený spoločnosťou Dell, nie je kryté vašou zárukou. Prečítajte si a dodržiavajte bezpečnostné pokyny, ktoré boli dodané s produktom.
1
VAROVANIE Uzemnite sa pomocou antistatického náramku alebo sa opakovane zároveň dotýkajte nenatretého kovového
povrchu a konektora na zadnej strane tenkého klienta, aby ste predišli elektrostatickému výboju.
VAROVANIE S komponentmi a kartami zaobchádzajte opatrne. Nedotýkajte sa komponentov alebo kontaktov na karte.
Kartu držte za okraje alebo za kovový nosný držiak. Komponenty ako procesor držte za okraje a nie za kolíky.
VAROVANIE Ak odpájate kábel, potiahnite ho za prípojku alebo pevnú časť zásuvky, ale nie za samotný kábel. Niektoré
káble majú konektor zaistený zarážkami; pred odpojením takéhoto kábla zarážky najprv zatlačte. Spojovacie články od seba odpájajte plynulým ťahom rovným smerom — zabránite tým ohnutiu kolíkov. Skôr než kábel pripojíte, presvedčte sa, či sú obe prípojky správne orientované a vyrovnané.
POZNÁMKA Farba tenkého klienta a niektorých komponentov sa môže odlišovať od farby uvádzanej v tomto dokumente.

Pred začatím práce v tenkom klientovi

Pred začatím práce v tenkom klientovi musíte vykonať nasledujúce kroky.
O tejto úlohe
POZNÁMKA
regulatory_compliance.
Postup
1. Uložte a zatvorte všetky otvorené súbory a ukončite všetky otvorené aplikácie.
2. Ak chcete vypnúť tenkého klienta, kliknite na položky Štart > Napájanie > Vypnúť.
Ďalšie overené postupy nájdete na domovskej stránke so zákonnými požiadavkami na adrese www.dell.com/
POZNÁMKA
3. Odpojte tenkého klienta a všetky pripojené zariadenia z elektrických zásuviek.
Pokyny na vypnutie nájdete v dokumentácii príslušného operačného systému.
Práca na tenkom klientovi 5
Page 6
4. Od tenkého klienta odpojte všetky sieťové káble.
5. Od tenkého klienta odpojte všetky pripojené zariadenia a periférie, ako sú klávesnica, myš a monitor.

Bezpečnostné opatrenia

Kapitola s bezpečnostnými opatreniami opisuje hlavné kroky, ktoré je potrebné vykonať pred tým, ako začnete akýkoľvek proces demontáže.
Pred vykonaním akýchkoľvek postupov inštalácie alebo opráv, ktorých súčasťou je demontáž alebo opätovná montáž, dodržiavajte tieto bezpečnostné opatrenia:
Vypnite systém vrátane všetkých pripojených periférnych zariadení.
Odpojte systém a všetky pripojené periférne zariadenia od sieťového napájania.
Odpojte od systému všetky sieťové káble, telefónne a telekomunikačné linky.
Pri práci vo vnútri akéhokoľvek tabletunotebookustolového počítača použite prenosnú servisnú súpravu proti elektrostatickým výbojom, aby ste zabránili poškodeniu po vzniku elektrostatického výboja.
Po odstránení ktoréhokoľvek systémového komponentu ho opatrne položte na antistatickú podložku.
Používajte obuv s nevodivými gumenými podrážkami, ktoré znižujú riziko zásahu elektrickým prúdom.
Pohotovostný režim napájania
Výrobky Dell s pohotovostným režimom napájania je potrebné pred otvorením puzdra odpojiť. Systémy, ktoré disponujú pohotovostným režimom napájania, sú v stave vypnutia v podstate napájané. Interné napájanie umožňuje vzdialené zapnutie systému (prebudenie v sieti LAN) a uvedenie do režimu spánku a disponuje ďalšími pokročilými funkciami správy napájania.
Odpojením od napájania a stlačením a podržaním tlačidla napájania na 15 sekúnd by sa mala rozptýliť zvyšková energia nahromadená v systémovej doske.
Odstráňte batériu z prenosných zariadenítabletovnotebookov.
Prepojenie
Prepojenie je spôsob spojenia dvoch alebo viacerých uzemňovacích vodičov k rovnakému elektrickému potenciálu. Prepojenie je možné dosiahnuť pomocou prenosnej servisnej súpravy proti elektrostatickým výbojom. Pri pripájaní spojovacieho vodiča dávajte pozor na to, aby ste ho pripojili k holému kovu. Nikdy ho nepripájajte k natretému ani nekovovému povrchu. Náramok musí byť pevne zapnutý a v plnom kontakte s vašou pokožkou. Pred vytvorením prepojenia medzi sebou a zariadením si dajte dole všetky šperky, ako sú napríklad hodinky, náramky alebo prstene.

Ochrana proti elektrostatickým výbojom

Elektrostatické výboje (ESD) sú vážnou hrozbou pri manipulácii s elektronickými súčiastkami, obzvlášť v prípade citlivých súčastí, ako sú rozširujúce karty, procesory, pamäťové moduly DIMM a systémové dosky. Veľmi slabé náboje dokážu poškodiť obvody spôsobom, ktorý nemusí byť zjavný a môže sa prejavovať ako prerušované problémy alebo skrátenie životnosti produktu. V tomto odvetví sa prejavuje snaha o dosahovanie nižšej spotreby energie a zvyšovanie hustoty, preto je ochrana proti elektrostatickým výbojom čoraz vážnejším problémom.
Z dôvodu zvýšenej hustoty polovodičov používaných v najnovších výrobkoch spoločnosti Dell je teraz citlivosť na statické poškodenie vyššia než v prípade predchádzajúcich produktov Dell. Z tohto dôvodu už nie je možné v súčasnosti používať niektoré spôsoby manipulácie s dielmi schválené v minulosti.
Rozoznávame dva typy poškodenia elektrostatickým výbojom – kritické a prerušované zlyhania.
Kritické – kritické zlyhania predstavujú približne 20 % zlyhaní súvisiacich s elektrostatickými výbojmi. Poškodenie spôsobuje okamžitú a úplnú stratu funkčnosti zariadenia. Príkladom kritického zlyhania je pamäťový modul DIMM, ktorý zasiahol výboj statickej elektriny a okamžite sa začal prejavovať symptóm „Nespustí test POST/žiadny obraz“ s kódom pípania, ktorý sa vydáva v prípade chýbajúcej alebo nefunkčnej pamäte.
Prerušované – prerušované zlyhania predstavujú približne 80 % zlyhaní súvisiacich s elektrostatickými výbojmi. Vysoká miera prerušovaných zlyhaní znamená, že vo väčšine prípadov pri vzniku poškodenia nedochádza k jeho okamžitému rozpoznaniu. Modul DIMM zasiahne výboj statickej elektriny, no dochádza iba k oslabeniu spoja a nevznikajú okamžité vonkajšie prejavy súvisiace s poškodením. Môže trvať celé týždne i mesiace, než príde k roztaveniu oslabeného spoja. Počas tohto obdobia môže dôjsť k zhoršeniu integrity pamäte, prerušovaným chybám pamäte a podobne.
Náročnejším typom poškodenia z hľadiska rozpoznania i riešenia problémov je prerušované poškodenie (nazývané aj latentné poškodenie).
Postupujte podľa nasledujúcich krokov, aby ste predišli poškodeniu elektrostatickým výbojom:
Práca na tenkom klientovi
6
Page 7
Používajte káblový antistatický náramok, ktorý je riadne uzemnený. Používanie bezdrôtových antistatických náramkov už nie je povolené, pretože neposkytujú adekvátnu ochranu. Dotykom so šasi pred manipuláciou s dielmi sa nezaistí primeraná ochrana proti elektrostatickým výbojom na dieloch so zvýšenou citlivosťou na poškodenie elektrostatickým výbojom.
So všetkými dielmi citlivými na statickú elektrinu manipulujte na staticky bezpečnom mieste. Ak je to možné, používajte antistatické rohože na podlahe a podložky na pracovnom stole.
Keď rozbaľujete staticky citlivý komponent z prepravného kartónu, antistatický obalový materiál odstráňte až bezprostredne pred inštalovaním komponentu. Pred rozbalením antistatického balenia odstráňte elektrostatický náboj z vášho tela.
Pred prepravou komponentu citlivého na statickú elektrinu ho vložte do antistatického obalu.

Prenosná antistatická servisná súprava

Nemonitorovaná prenosná servisná súprava je najčastejšie používanou servisnou súpravou. Každá prenosná servisná súprava obsahuje tri hlavné súčasti: antistatickú podložku, náramok a spojovací drôt.
Súčasti prenosnej antistatickej súpravy
Súčasťou prenosnej antistatickej súpravy je:
Antistatická podložka – antistatická podložka je vyrobená z disipatívneho materiálu, takže na ňu pri servisných úkonoch možno odložiť súčasti opravovaného zariadenia. Pri používaní antistatickej podložky by mal byť náramok pripevnený na ruke a spojovací drôt by mal byť pripojený k podložke a obnaženej kovovej ploche v zariadení, ktoré opravujete. Po splnení tohto kritéria možno náhradné súčasti vybrať z vrecka na ochranu proti elektrostatickým výbojom a položiť ich priamo na podložku. Predmetom citlivým na elektrostatické výboje nič nehrozí, ak sú v rukách, na antistatickej podložke, v zariadení alebo vo vrecku.
Antistatický náramok a spojovací drôt – náramok a spojovací drôt môžu byť prepojené priamo medzi zápästím a obnaženou kovovou plochou na hardvéri, ak sa nevyžaduje antistatická podložka, alebo môžu byť pripojené k antistatickej podložke, aby chránili hardvér, ktorý na ňu dočasne položíte. Fyzické spojenie náramku a spojovacieho drôtu medzi pokožkou, antistatickou podložkou a hardvérom nazývame prepojenie. Používajte iba také servisné súpravy, ktoré obsahujú náramok, podložku aj spojovací drôt. Nikdy nepoužívajte bezdrôtové antistatické náramky. Pamätajte na to, že drôty v náramku sa bežným používaním opotrebúvajú, preto ich treba pravidelne kontrolovať pomocou nástroja na testovanie náramkov, inak by mohlo dôjsť k poškodeniu hardvéru elektrostatickým výbojom. Test náramku a spojovacieho drôtu odporúčame vykonávať aspoň raz týždenne.
Nástroj na testovanie antistatického náramku – drôty v náramku sa môžu časom poškodiť. Pri používaní nemonitorovanej súpravy je osvedčeným postupom testovať náramok pravidelne pred každým servisným úkonom a minimálne raz týždenne. Náramok možno najlepšie otestovať pomocou nástroja na testovanie antistatického náramku. Ak nemáte vlastný nástroj na testovanie náramku, obráťte sa na regionálnu pobočku spoločnosti a opýtajte sa, či vám ho nevedia poskytnúť. Samotný test sa vykonáva takto: na zápästie si pripevníte náramok, spojovací drôt náramku zapojíte do nástroja na testovanie a stlačíte tlačidlo. Ak sa test skončí úspešne, rozsvieti sa zelená kontrolka LED. Ak sa skončí neúspešne, rozsvieti sa červená kontrolka LED a zaznie zvuková výstraha.
Izolačné prvky – pri opravách je mimoriadne dôležité zabrániť kontaktu súčastí citlivých na elektrostatické výboje, ako je napríklad plastové puzdro chladiča, s vnútornými súčasťami zariadenia, ktoré fungujú ako izolátory a často bývajú nabité silným nábojom.
Pracovné prostredie – pred použitím antistatickej servisnej súpravy vždy najskôr zhodnoťte situáciu u zákazníka. Rozloženie súpravy napríklad pri práci so serverom bude iné ako v prípade stolového počítača alebo prenosného zariadenia. Servery sú zvyčajne uložené v stojanoch v dátovom centre, stolové počítače alebo prenosné zariadenia zasa bývajú položené na stoloch v kancelárii. Na prácu sa vždy snažte nájsť priestrannú rovnú pracovnú plochu, kde vám nebude nič zavadzať a budete mať dostatok priestoru na rozloženie antistatickej súpravy aj manipuláciu so zariadením, ktoré budete opravovať. Pracovný priestor by takisto nemal obsahovať izolátory, ktoré môžu spôsobiť elektrostatický výboj. Ešte pred tým, ako začnete manipulovať s niektorou hardvérovou súčasťou zariadenia, presuňte v pracovnej oblasti všetky izolátory, ako sú napríklad polystyrén a ďalšie plasty, do vzdialenosti najmenej 30 centimetrov (12 palcov) od citlivých súčastí.
Antistatické balenie – všetky zariadenia citlivé na elektrostatický výboj sa musia odosielať a preberať v antistatickom balení. Preferovaným balením sú kovové vrecká s antistatickým tienením. Poškodené súčasti by ste mali vždy posielať späť zabalené v tom istom antistatickom vrecku a balení, v ktorom ste ich dostali. Antistatické vrecko by malo byť prehnuté a zalepené páskou a do škatule, v ktorej bola nová súčasť dodaná, treba vložiť všetok penový baliaci materiál, ktorý v nej pôvodne bol. Zariadenia citlivé na elektrostatické výboje by sa mali vyberať z balenia iba na pracovnom povrchu, ktorý je chránený proti elektrostatickým výbojom, a súčasti zariadení by sa nikdy nemali klásť na antistatické vrecko, pretože vrecko chráni iba zvnútra. Súčasti zariadení môžete držať v ruke alebo ich môžete odložiť na antistatickú podložku, do zariadenia alebo antistatického vrecka.
Preprava súčastí citlivých na elektrostatické výboje – pri preprave súčastí citlivých na elektrostatické výboje, ako sú napríklad náhradné súčasti alebo súčasti zasielané späť spoločnosti Dell, je z dôvodu bezpečnosti prepravy veľmi dôležité, aby boli uložené v antistatických vreckách.
Zhrnutie ochrany proti elektrostatickým výbojom
Všetkým terénnym servisným technikom odporúčame, aby pri každom servisnom úkone na produktoch spoločnosti Dell používali klasický uzemňovací náramok proti elektrostatickým výbojom s drôtom a ochrannú antistatickú podložku. Okrem toho je tiež mimoriadne dôležité, aby počas opravy zariadenia neboli citlivé súčasti v dosahu žiadnych súčastí, ktoré fungujú ako izolátory, a aby sa prepravovali v antistatických vreckách.
Práca na tenkom klientovi
7
Page 8

Preprava súčastí citlivých na elektrostatické výboje

Pri preprave súčastí citlivých na elektrostatické výboje, ako sú napríklad náhradné súčasti alebo súčasti zasielané späť firme Dell, je z dôvodu bezpečnosti prepravy veľmi dôležité, aby boli uložené v antistatických vreckách.
Zdvíhanie zariadení
Pri zdvíhaní ťažkých zariadení dodržiavajte nasledujúce pokyny:
VAROVANIE Nedvíhajte predmety s hmotnosťou vyššou ako 22,67 kg (50 libier). Vždy si zaobstarajte dodatočnú pomoc
alebo použite mechanické zdvíhacie zariadenie.
1. Zabezpečte si pevnú, vyrovnanú oporu nôh. Udržiavajte nohy od seba v stabilnej polohe tak, aby vaše prsty smerovali smerom od seba.
2. Napnite brušné svaly. Brušné svaly poskytujú pri zdvíhaní podporu pre vašu chrbticu a pomáhajú preniesť váhu nákladu.
3. Zdvíhajte pomocou nôh, nie chrbta.
4. Náklad držte blízko pri tele. Čím bližšie je pri vašej chrbtici, tým menej sily pôsobí na váš chrbát.
5. Chrbát majte vystretý, a to pri zdvíhaní aj skladaní nákladu na zem. Nepridávajte k hmotnosti nákladu hmotnosť svojho tela. Vyhnite sa vytáčaniu tela a chrbta.
6. Pri kladení nákladu používajte rovnaké techniky v opačnom poradí.

Po dokončení práce v tenkom klientovi

O tejto úlohe
VAROVANIE
poškodeniu tenkého klienta.
Vo vnútri tenkého klienta nesmiete nechať odmontované alebo uvoľnené skrutky. Mohlo by dôjsť k
Postup
1. Zaskrutkujte späť všetky skrutky a uistite sa, či vo vnútri tenkého klienta nezostali voľné skrutky.
2. Pripojte všetky externé zariadenia, periférie a káble, ktoré ste odpojili pred začatím práce v tenkom klientovi.
3. Pripojte tenkého klienta a všetky pripojené zariadenia k ich elektrickým zásuvkám.
4. Zapnite tenkého klienta.
8
Práca na tenkom klientovi
Page 9

Demontáž a inštalácia komponentov

Odporúčané nástroje

Postupy uvedené v tomto dokumente vyžadujú použitie nasledujúcich nástrojov:
Skrutkovače s krížovou hlavou: #0, #1 a #2
Plastové páčidlo

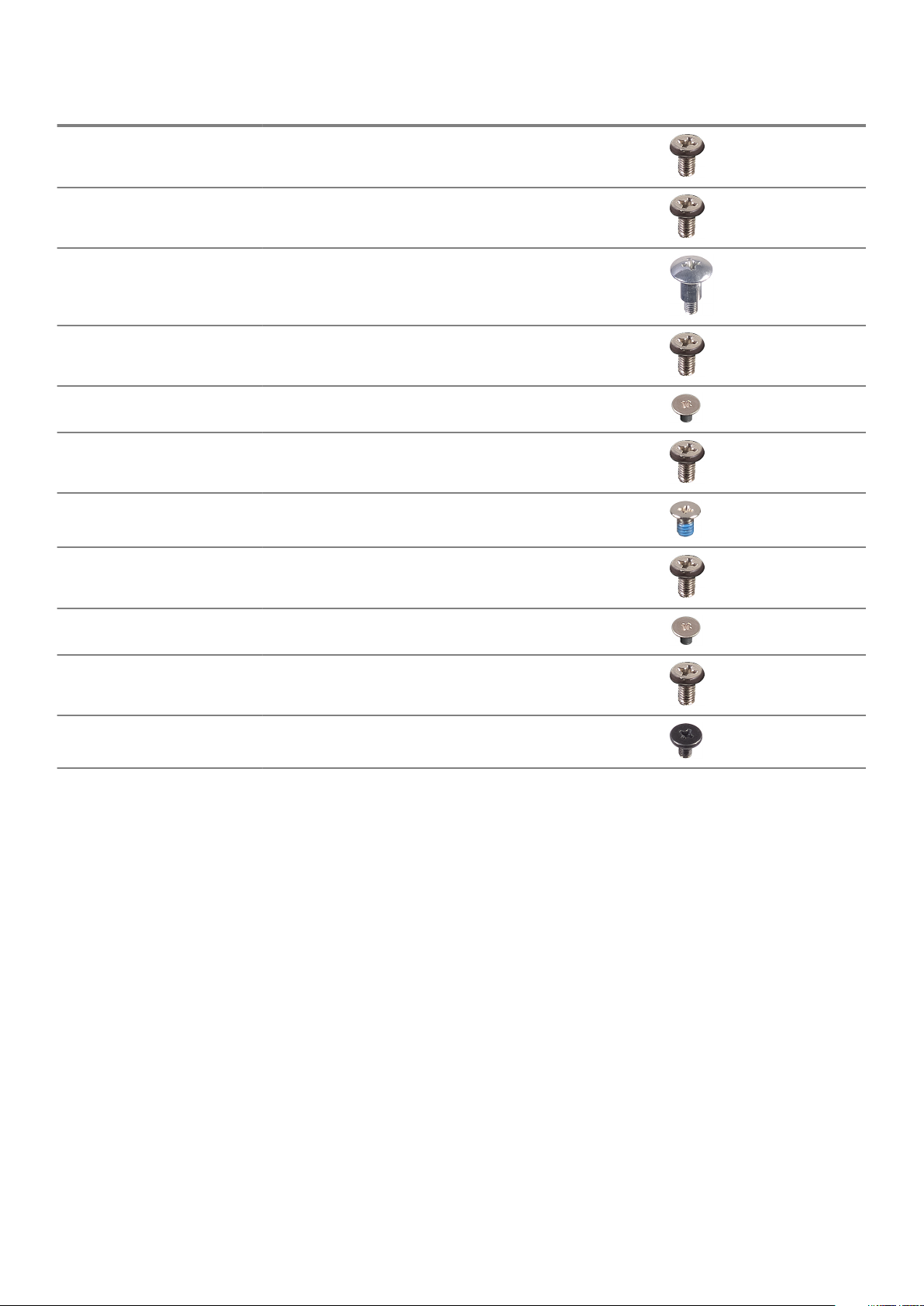

Zoznam skrutiek

Tabuľka1. Wyse 5470 All-in-One
Komponentový Typ skrutky Množstvo Obrázok skrutky
Kryt kábla M3x9 1
Štít systémovej dosky M3x5 5
2
Jednotka SSD/karta Intel Optane M2x2,5 1
Štít karty WLAN M2x2,5 2
Karta WLAN M2x2,5 1
Ventilátor systému M3x5 3
Zostava vyskakovacej kamery M3x5 2
Rám vyskakovacej kamery M3x5 5
Spodný kryt M3x5 4
Kábel PSU M3x5 1
Napájací zdroj – PSU M3x5 1
Ventilátor napájacej jednotky – ventilátor PSU
M3x5 2
Demontáž a inštalácia komponentov 9
Page 10
Komponentový Typ skrutky Množstvo Obrázok skrutky
Vstupná a výstupná konzola M3x5 3
Systémová doska M3x5 9
Reproduktory M3 4+7.1 XZN 4
Doska s tlačidlom napájania M3x5 1
Mikrofón M2x2,5 2
Štít vstupno-výstupnej dosky M3x5 2
Vstupno-výstupná doska M2,5x3,5 2
Port náhlavnej súpravy M3x5 1
Antény M2x2,5 2
Panel displeja M3x5 8
Stredný rám M3x5 11

Podstavec

Demontáž výklopného stojana

Požiadavky
Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie stojana a vizuálne znázornenie postupu jeho odstránenia.
Demontáž a inštalácia komponentov
10
Page 11
Demontáž a inštalácia komponentov 11
Page 12
Postup
1. Vypáčte kryt stojana zo zadného krytu pomocou plastového páčidla.
2. Vysuňte a demontujte kryt stojana zo zadného krytu.
3. Odskrutkujte dve skrutky (M4x8), ktorými je výklopný stojan upevnený ku konzole stojana a zdvihnite stojan zo zadného krytu.

Montáž výklopného stojana

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie výklopného stojana a vizuálne znázornenie postupu jeho montáže.
Demontáž a inštalácia komponentov
12
Page 13
Demontáž a inštalácia komponentov 13
Page 14
Postup
1. Zarovnajte otvory pre skrutky na konzole podstavca s otvormi na výklopnom stojane.
2. Zaskrutkujte dve skrutky (M4x8), ktoré držia výklopný stojan na šasi.
3. Posuňte a namontujte kryt stojana na konzolu stojana.

Zadný kryt

Demontáž zadného krytu

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi
2. Demontujte stojan.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie zadného krytu a vizuálne znázornenie postupu jeho odstránenia.
Demontáž a inštalácia komponentov
14
Page 15
Postup
1. Pomocou páčidla vypáčte zadný kryt zo šasi.
2. Páčidlom odistite všetky zárezy okolo tenkého klienta.
3. Odoberte zadný kryt zo šasi tenkého klienta.

Inštalácia zadného krytu

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie zadného krytu a vizuálne znázornenie postupu jeho montáže:
Demontáž a inštalácia komponentov
15
Page 16
Postup
1. Nasaďte zadný kryt na šasi systému.
2. Zarovnajte zárezy na zadnom kryte s otvormi na šasi.
3. Zatlačte zadný kryt na šasi systému a zaistite, aby boli všetky poistky bezpečne upevnené.
Ïalší postup
1. Nainštalujte stojan.
2. Postupujte podľa pokynov uvedených v časti Po dokončení práce na tenkom klientovi.

Upevňovacia konzola Vesa

Demontáž upevňovacej konzoly VESA

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi
2. Demontujte stojan.
3. Demontujte zadný kryt.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie upevňovacej konzoly VESA a vizuálne znázornenie postupu jej odstránenia.
Demontáž a inštalácia komponentov
16
Page 17
Postup
1. Odskrutkujte štyri skrutky (M3x5), ktoré držia upevňovaciu konzolu VESA na strednom kryte.
2. Vyberte upevňovaciu konzolu VESA zo stredného krytu.
3. Poznačte si trasu kábla reproduktora na upevňovacej konzole VESA a vytiahnite ho z vodiacich úchytiek.

Montáž upevňovacej konzoly VESA

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie upevňovacej konzoly VESA a vizuálne znázornenie postupu jej montáže.
Demontáž a inštalácia komponentov
17
Page 18
Postup
1. Zarovnajte otvory na skrutky na upevňovacej konzole VESA s otvormi na skrutky na strednom kryte.
2. Znova namontujte štyri skrutky (M3x5), ktoré držia upevňovaciu konzolu VESA na strednom ráme.
3. Veďte kábel reproduktora cez vodiace úchytky na upevňovacej konzole VESA.
Ïalší postup
1. Nainštalujte zadný kryt.
2. Nainštalujte stojan.
3. Postupujte podľa pokynov uvedených v časti Po dokončení práce v tenkom klientovi.

Doska zobrazenia na obrazovke (OSD)

Demontáž dosky OSD

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi
2. Demontujte stojan.
3. Demontujte zadný kryt.
4. Demontujte upevňovaciu konzolu VESA.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie dosky OSD a vizuálne znázornenie postupu jej odstránenia.
Demontáž a inštalácia komponentov
18
Page 19
Postup
1. Otvorte západku a odpojte kábel od systémovej dosky.
2. Oddeľte kábel dosky OSD od stredného rámu.
3. Odtiahnite istiacu sponu od dosky s ovládacími tlačidlami a vyberte dosku OSD zo zásuvky.

Montáž dosky OSD

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie dosky OSD a vizuálne znázornenie postupu jej montáže.
Demontáž a inštalácia komponentov
19
Page 20
Postup
1. Odsuňte bezpečnostné svorky a vložte dosku OSD, kým nezapadne do rámu displeja.
2. Prilepte pásku, ktorou je prichytený kábel dosky OSD na strednom ráme.
3. Pripojte kábel ku konektoru na systémovej doske.
4. Zavretím západky kábel zaistite.
Ïalší postup
1. Nainštalujte montážnu konzolu VESA.
2. Nainštalujte zadný kryt.
3. Nainštalujte stojan.
4. Postupujte podľa pokynov uvedených v časti Po dokončení práce v tenkom klientovi.

Jednotka SSD

Demontáž jednotky SSD

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi.
2. Demontujte stojan.
3. Demontujte zadný kryt.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie jednotky SSD a vizuálne znázornenie postupu jej odstránenia.
Demontáž a inštalácia komponentov
20
Page 21
Postup
1. Odskrutkujte skrutku (M2x3,5), ktorou je karta jednotky SSD pripevnená k systémovej doske.
2. Vysuňte a odstráňte jednotku SSD zo zásuvky jednotky SSD na systémovej doske.

Inštalácia jednotky SSD

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie jednotky SSD a vizuálne znázornenie postupu jej inštalácie.
Demontáž a inštalácia komponentov
21
Page 22
Postup
1. Zarovnajte zárez na jednotke SSD so západkou v zásuvke na jednotku SSD a jednotku SSD zasuňte do zásuvky na jednotku SSD na systémovej doske.
2. Zaskrutkujte späť skrutku (M2x3,5), ktorou je prichytená jednotka SSD na systémovej doske.
Ïalší postup
1. Nainštalujte zadný kryt.
2. Nainštalujte stojan.
3. Postupujte podľa pokynov uvedených v časti Po dokončení práce v tenkom klientovi.

Pamäťový modul

Demontáž pamäťových modulov

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi
2. Demontujte stojan.
3. Demontujte zadný kryt.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie pamäťových modulov a vizuálne znázornenie postupu ich vybratia.
Demontáž a inštalácia komponentov
22
Page 23
Postup
1. Prstami opatrne roztiahnite bezpečnostné svorky na obidvoch koncoch zásuvky pamäťového modulu, až kým pamäťový modul nevyskočí.
2. Posuňte a vyberte pamäťový modul zo slotu pamäťového modulu.

Montáž pamäťových modulov

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie pamäťových modulov a vizuálne znázornenie postupu ich montáže.
Demontáž a inštalácia komponentov
23
Page 24
Postup
1. Zarovnajte drážku pamäťového modulu so západkou na zásuvke pamäťového modulu.
2. Zasuňte pevne pamäťový modul do zásuvky pod daným uhlom a potom ho zatlačte smerom nadol, až kým s cvaknutím nezapadne na miesto.
Ïalší postup
1. Nainštalujte zadný kryt.
2. Nainštalujte stojan.
3. Postupujte podľa pokynov uvedených v časti Po dokončení práce v tenkom klientovi.

Karta bezdrôtovej komunikácie

Demontáž karty bezdrôtovej komunikácie

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi
2. Demontujte stojan.
3. Demontujte zadný kryt.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie karty bezdrôtovej komunikácie a vizuálne znázornenie postupu jej odstránenia:
Demontáž a inštalácia komponentov
24
Page 25
Postup
1. Odskrutkujte skrutku (M2x3,5), ktorou je prichytená konzola karty bezdrôtovej komunikácie a karta bezdrôtovej komunikácie na systémovej doske.
2. Odsuňte konzolu karty bezdrôtovej komunikácie z karty bezdrôtovej komunikácie.
3. Odpojte anténne káble od bezdrôtovej karty.
4. Vysuňte kartu bezdrôtovej komunikácie zo zásuvky na kartu bezdrôtovej komunikácie.

Montáž karty bezdrôtovej komunikácie

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie karty bezdrôtovej komunikácie a vizuálne znázornenie postupu jej montáže:
Demontáž a inštalácia komponentov
25
Page 26
Postup
1. Zarovnajte drážku na karte bezdrôtovej komunikácie so západkou na otvore pre kartu bezdrôtovej komunikácie a potom kartu zasuňte do otvoru.
2. Pripojte anténne káble ku karte bezdrôtovej komunikácie.
3. Posuňte konzolu karty bezdrôtovej komunikácie na karte bezdrôtovej komunikácie.
4. Zarovnajte otvor pre skrutku na konzole karty bezdrôtovej komunikácie s otvorom pre skrutku na karte bezdrôtovej komunikácie.
5. Namontujte späť skrutku (M2x3,5), ktorou je prichytená konzola karty bezdrôtovej komunikácie a karta bezdrôtovej komunikácie na systémovej doske.
Ïalší postup
1. Namontujte späť zadný kryt.
2. Namontujte späť stojan.
3. Postupujte podľa pokynov uvedených v časti Po dokončení práce v tenkom klientovi.

Chladič

Demontáž chladiča

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi
2. Demontujte stojan.
3. Demontujte zadný kryt.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie karty bezdrôtovej komunikácie a vizuálne znázornenie postupu jej odstránenia.
POZNÁMKA
vyzerať odlišne.
26 Demontáž a inštalácia komponentov
Podľa vami objednanej konfigurácie počet skrutiek a vzhľad zostavy chladiča vo vašom počítači môže
Page 27
Postup
1. Postupne (poradie je vyznačené na chladiči) uvoľnite štyri skrutky so zapustenou hlavou (M3x7), ktorými je zaistený chladič na systémovej doske.
2. Nadvihnutím zložte chladič zo systémovej dosky.

Inštalácia chladiča

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie chladiča a vizuálne znázornenie postupu jeho montáže.
Demontáž a inštalácia komponentov
27
Page 28
Postup
1. Zarovnajte skrutky so zapustenou hlavou na chladiči s otvormi na skrutky v systémovej doske.
2. Postupne (poradie je vyznačené na chladiči) utiahnite štyri skrutky so zapustenou hlavou (M3x7), ktorými je zaistený chladič na systémovej doske.
Ïalší postup
1. Namontujte späť zadný kryt.
2. Namontujte späť stojan.
3. Postupujte podľa pokynov uvedených v časti Po dokončení práce v tenkom klientovi.

Gombíková batéria

Demontáž gombíkovej batérie

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi
2. Demontujte stojan.
3. Demontujte zadný kryt.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie gombíkovej batérie a vizuálne znázornenie postupu jej odstránenia.
Demontáž a inštalácia komponentov
28
Page 29
Postup
1. Pomocou páčidla vypáčte gombíkovú batériu.
2. Vyberte gombíkovú batériu z držiaka.

Inštalácia gombíkovej batérie

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie gombíkovej batérie a vizuálne znázornenie postupu jej inštalácie.
Demontáž a inštalácia komponentov
29
Page 30
Postup
Vložte gombíkovú batériu do držiaka a zatlačte ju, kým nezaklapne na miesto.
Ïalší postup
1. Nainštalujte zadný kryt.
2. Nainštalujte stojan.
3. Postupujte podľa pokynov uvedených v časti Po dokončení práce v tenkom klientovi.

Kamera

Demontáž kamery

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi
2. Demontujte stojan.
3. Demontujte zadný kryt.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie kamery a vizuálne znázornenie postupu jej odstránenia.
Demontáž a inštalácia komponentov
30
Page 31
Postup
1. Poznačte si smerovanie káblov antény, mikrofónu a kamery a vyberte káble z vodiacich úchytiek na ráme displeja a strednom kryte.
2. Končekmi prstov zatlačte na istiace spony a nadvihnite zostavu kamery.
3. Odpojte kábel kamery od modulu kamery.
4. Zostavu kamery odpojte od západky na ráme displeja.

Inštalácia kamery

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie kamery a vizuálne znázornenie postupu jej montáže:
Demontáž a inštalácia komponentov
31
Page 32
Postup
1. Pripojte kábel kamery k portu na systémovej doske.
2. Pripojte zostavu kamery k západkám na ráme displeja.
3. Zatlačte zostavu kamery do otvoru na ráme displeja, až kým poistka nezapadne na svojom mieste.
4. Preveďte kábel kamery cez vodiace úchytky na strednom ráme a ráme displeja.
Ïalší postup
1. Nainštalujte zadný kryt.
2. Nainštalujte stojan.
3. Postupujte podľa pokynov uvedených v časti Po dokončení práce v tenkom klientovi.

Systémová doska

Demontáž systémovej dosky

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi.
2. Demontujte stojan.
3. Demontujte zadný kryt.
4. Demontujte držiak VESA.
5. Vyberte pamäťový modul.
6. Demontujte jednotku SSD.
7. Demontujte kartu WLAN.
8. Vyberte chladič.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie systémovej dosky a vizuálne znázornenie postupu jej odstránenia.
Demontáž a inštalácia komponentov
32
Page 33
Postup
1. Odpojte od systémovej dosky kábel kamery, reproduktora, dosky OSD a meniča.
2. Demontujte chladič zo systémovej dosky.
3. Odlepte od stredného rámu pásku, ktorá drží kábel dosky OSD na systémovej doske.
4. Pomocou ťahacieho jazýčka odpojte kábel displeja od systémovej dosky.
5. Vyberte pamäťový modul zo zásuvky pamäťového modulu na systémovej doske.
6. Vyberte kartu WLAN zo zásuvky na systémovej doske.
7. Odstráňte štyri skrutky (M3x5), ktorými je upevnená systémová doska k strednému rámu.
8. Systémovú dosku opatrne zdvihnite a posuňte smerom doľava, čím ju uvoľníte z rámu na port USB/slúchadlový kolíkový konektor na šasi stredného rámu.

Inštalácia systémovej dosky

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie systémovej dosky a vizuálne znázornenie postupu jej montáže.
Demontáž a inštalácia komponentov
33
Page 34
Postup
1. Zasuňte systémovú dosku do otvorov na strednom ráme.
2. Zarovnajte otvory pre skrutky na systémovej doske s otvormi pre skrutky na šasi.
3. Zaskrutkujte štyri skrutky (M3x5) do systémovej dosky.
4. Nainštalujte zostavu chladiča na systémovú dosku.
5. Pripojte kábel dosky meniča pevne k systémovej doske.
6. Pripojte kábel dosky OSD k systémovej doske a uzavretím západky ho uchyťte.
7. Pripojte kábel kamery pevne k systémovej doske.
8. Pripojte kábel displeja (LVDS) a zaistite pripojenie k systémovej doske.
9. Pripojte kábel reproduktora k systémovej doske.
Ïalší postup
1. Nainštalujte chladič.
2. Nainštalujte kartu WLAN.
3. Nainštalujte jednotku SSD.
4. Nainštalujte pamäťový modul.
5. Nainštalujte držiak Vesa.
6. Nainštalujte zadný kryt.
7. Nainštalujte stojan.
Demontáž a inštalácia komponentov
34
Page 35

Reproduktory

Demontáž reproduktorov

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi
2. Demontujte stojan.
3. Demontujte zadný kryt.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie reproduktorov a vizuálne znázornenie postupu ich demontáže:
Postup
1. Odpojte kábel dcérskej karty DC-power od systémovej dosky.
2. Vyberte kábel reproduktora z vodiacej úchytky na upevňovacej konzole VESA.
3. Všimnite si vedenie kábla reproduktora na ráme displeja a odstráňte skrutku (M3x5), ktorou je upevnený kábel na strednom ráme.
4. Odlepte pásku z upevňovacej konzoly VESA.
5. Vyberte reproduktory spolu s káblom reproduktora zo zostavy displeja.

Inštalácia reproduktorov

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie reproduktorov a vizuálne znázornenie postupu ich montáže.
Demontáž a inštalácia komponentov
35
Page 36
Postup
1. Pomocou zarovnávacích kolíkov umiestnite reproduktory na zostavu displeja.
2. Veďte kábel reproduktora cez vodiacu úchytku na ráme displeja.
3. Prilepte pásku kábla reproduktora k upevňovacej konzole VESA a vodiacej úchytke.
4. Pripojte kábel reproduktora k systémovej doske.
Ïalší postup
1. Namontujte späť zadný kryt.
2. Namontujte späť stojan.
3. Postupujte podľa pokynov uvedených v časti Po dokončení práce v tenkom klientovi.

Stredný rám

Demontáž stredného rámu

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi
2. Demontujte stojan.
3. Demontujte zadný kryt.
4. Demontujte montážnu dosku VESA.
5. Demontujte jednotku SSD.
6. Demontujte kartu bezdrôtovej komunikácie.
7. Demontujte chladič.
8. Demontujte systémovú dosku.
9. Demontujte dosku OSD.
10. Demontujte reproduktor.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie stredného rámu a vizuálne znázornenie postupu jeho demontáže:
Demontáž a inštalácia komponentov
36
Page 37
Postup
1. Všimnite si vedenie káblov antény, kamery a mikrofónu a odstráňte tieto káble z vodiacich úchytiek na strednom ráme.
2. Odpojte kábel dosky meniča od panela displeja a vyberte ho zo stredného rámu.
3. Odskrutkujte osem skrutiek (M3x3), ktorými je upevnený stredný rám k panelu displeja.
4. Odskrutkujte osemnásť skrutiek (M3x5), ktorými je upevnený stredný rám k šasi.
5. Uvoľnite stredný kryt zo západiek na zostave displeja.
6. Zasuňte kábel displeja cez otvor na zostave displeja.
7. Zdvihnite stredný rám zo šasi.

Inštalácia stredného rámu

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie stredného rámu a vizuálne znázornenie postupu jeho montáže:
Demontáž a inštalácia komponentov
37
Page 38
Postup
1. Zarovnajte otvory na strednom ráme s otvormi na šasi.
2. Zasuňte kábel displeja cez otvor v strednom ráme.
3. Umiestnite stredný rám na zostavu displeja a zatlačte na nadol, kým západky nezacvaknú na mieste.
4. Zaskrutkujte späť osemnásť skrutiek (M3x5), ktoré pripevňujú stredný rám k šasi.
5. Zaskrutkujte späť osem skrutiek (M3x3), ktoré upevňujú stredný rám k panelu displeja.
6. Pripojte kábel dosky meniča k panelu displeja a naveďte kábel do stredného rámu.
7. Naveďte káble antény, kamery a mikrofónu do vodiacich úchytiek na strednom ráme.
Ïalší postup
1. Nainštalujte reproduktor.
2. Nainštalujte držiak VESA.
3. Nainštalujte systémovú dosku.
4. Nainštalujte chladič.
5. Nainštalujte kartu bezdrôtovej komunikácie.
6. Nainštalujte jednotku SSD.
7. Nainštalujte dosku OSD.
8. Nainštalujte zadný kryt.
9. Nainštalujte stojan.
10. Postupujte podľa pokynov uvedených v časti Po dokončení práce v tenkom klientovi.
Demontáž a inštalácia komponentov
38
Page 39

Gumové nožičky

Demontáž gumových nožičiek

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi
2. Demontujte stojan.
3. Demontujte zadný kryt.
4. Demontujte montážnu dosku VESA.
5. Demontujte jednotku SSD.
6. Demontujte kartu bezdrôtovej komunikácie.
7. Demontujte chladič.
8. Demontujte systémovú dosku.
9. Demontujte reproduktory.
10. Demontujte stredný rám.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie gumových nožičiek a vizuálne znázornenie postupu ich odstránenia:
Postup
1. Odskrutkujte dve skrutky (M3x5), ktorými sú zaistené gumové nožičky k zostave displeja.
2. Odnímte gumenú pätku z rámu displeja.

Montáž gumových nožičiek

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
Demontáž a inštalácia komponentov
39
Page 40
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie gumových nožičiek a vizuálne znázornenie postupu ich montáže:
Postup
1. Zarovnajte otvory pre skrutky na gumenej pätke s otvormi pre skrutky na ráme displeja.
2. Priskrutkujte dve skrutky (M3x5), ktoré zaisťujú gumové nožičky k zostave displeja.
Ïalší postup
1. Nainštalujte stredný kryt.
2. Nainštalujte reproduktory.
3. Nainštalujte držiak VESA.
4. Nainštalujte systémovú dosku.
5. Nainštalujte chladič.
6. Nainštalujte kartu bezdrôtovej komunikácie.
7. Nainštalujte chladič.
8. Nainštalujte jednotku SSD.
9. Nainštalujte zadný kryt.
10. Nainštalujte stojan.
11. Postupujte podľa pokynov uvedených v časti Po dokončení práce v tenkom klientovi.

Panel displeja

Demontáž panela displeja

Požiadavky
1. Postupujte podľa pokynov uvedených v časti Pred začatím práce v tenkom klientovi.
2. Demontujte stojan.
3. Demontujte zadný kryt.
4. Demontujte držiak VESA.
5. Demontujte reproduktory.
Demontáž a inštalácia komponentov
40
Page 41
6. Demontujte dosku zobrazenia na obrazovke (OSD).
7. Demontujte kameru.
8. Demontujte kartu WLAN.
9. Vyberte pamäťový modul.
10. Demontujte jednotku SSD.
11. Vyberte chladič.
12. Demontujte stredný rám.
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie zobrazovacieho panela a vizuálne znázornenie postupu jeho demontáže.
Postup
Po vykonaní predchádzajúcich krokov bude panel displeja namontovaný.

Inštalácia panela displeja

Požiadavky
Ak vymieňate komponent, pred vykonaním inštalácie odstráňte existujúci komponent.
Demontáž a inštalácia komponentov
41
Page 42
O tejto úlohe
Na nasledujúcom obrázku je uvedené umiestnenie panela displeja a vizuálne znázornenie postupu jeho montáže.
Postup
Položte zostavu panela displeja na rovný povrch.
Ïalší postup
1. Nainštalujte stredný rám.
2. Nainštalujte kameru.
3. Nainštalujte reproduktory.
4. Nainštalujte systémovú dosku.
5. Nainštalujte chladič.
6. Nainštalujte kartu WLAN.
7. Nainštalujte pamäťový modul.
8. Nainštalujte držiak Vesa.
9. Nainštalujte zadný kryt.
10. Nainštalujte stojan.
11. Postupujte podľa pokynov uvedených v časti Po dokončení práce v tenkom klientovi.
42
Demontáž a inštalácia komponentov
Page 43
3

Nastavenie systému

Prehľad Nastavenie systému

Nastavenie systému vám umožňuje:
Zmeniť informácie o konfigurácii systému po pridaní, zmene alebo odstránení akéhokoľvek hardvéru vo vašom tenkom klientovi.
Nastavenie alebo zmenu možnosti voliteľnej používateľom, napríklad používateľské heslo.
zistiť aktuálne množstvo pamäte alebo nastaviť typ vloženého pevného disku.
Pred použitím Nastavenia systému spoločnosť Dell odporúča, aby ste si zapísali informácie na obrazovke Nastavenie systému pre prípad potreby ich použitia v budúcnosti.
VAROVANIE Ak nie ste pokročilí používatelia tenkých klientov, nemeňte nastavenia tohto programu. Niektoré zmeny
môžu spôsobiť, že tenký klient nebude správne fungovať.

Otvorenie nastavení systému BIOS tenkého klienta

O tejto úlohe
Táto časť popisuje nastavenia rozhrania UEFI BIOS tenkého klienta Wyse 5470 AIO. Počas spúšťania tenkého klienta sa na niekoľko sekúnd zobrazí logo spoločnosti Dell.
Postup
1. Počas spúšťania stlačte kláves F2 a zadajte predvolené heslo Fireport. Zobrazí sa dialógové okno nastavení systému BIOS.
2. Na zmenu nastavení systému BIOS použite nastavenia ponuky Nastavenie systému.
POZNÁMKA
predvolených nastavení z výroby a vlastných nastavení používateľa. Možnosť Predvolené nastavenie systému BIOS umožňuje obnoviť hodnoty, ktoré boli súčasťou súboru BIOS. Možnosť Obnovenie predvolených nastavení z výroby umožňuje obnoviť nastavenia systému BIOS na hodnoty nakonfigurované vo výrobnom závode pred odoslaním klienta.
Ïalší postup Ak chcete počas spustenia sprístupniť ponuku zavedenia systému, stlačte kláves F12. Pomocou ponuky Výber postupu zavedenia
systému vyberte alebo zobrazte poradie zavádzacej postupnosti:
Zavedenie z UEFI: pevný disk, oblasť 4
V ponuke systému BIOS máte k dispozícii možnosť na obnovu predvolených nastavení systému BIOS,

Navigačné klávesy

POZNÁMKA
nereštartujete systém.
Tabuľka2. Navigačné klávesy
Klávesy Navigácia
Väčšina zmien, ktoré vykonáte v nástroji System Setup, sa zaznamená, ale bude neúčinná, kým
Šípka nahor Prejde na predchádzajúce pole.
Šípka nadol Prejde na nasledujúce pole.
Enter Vyberie hodnotu vo zvolenom poli (ak je to možné) alebo nasleduje prepojenie v poli.
Nastavenie systému 43
Page 44
Klávesy Navigácia
Medzerník Rozbalí alebo zbalí rozbaľovací zoznam, ak je to možné.
Karta Presunie kurzor do nasledujúcej oblasti.
POZNÁMKA Táto možnosť je k dispozícii len pre štandardný grafický prehliadač.
Kláves Esc Prechod na predchádzajúcu stranu, kým sa nezobrazí hlavná obrazovka. Po stlačení klávesu Esc na hlavnej
obrazovke sa zobrazí správa, ktorá vás vyzve, aby ste si uložili všetky neuložené zmeny a reštartovali systém.

Zavádzacia postupnosť

Možnosť Zavádzacia postupnosť vám umožňuje obísť poradie zavedenia systému definované programom Nastavenie systému a prejsť priamo na zavedenie z konkrétneho zariadenia. Počas diagnostického testu POST (samotestovanie pri spustení), keď sa zobrazí logo spoločnosti Dell, môžete:
Spustiť Nastavenie systému stlačením klávesu F2
Otvoriť ponuku na jednorazové zavedenie systému stlačením klávesu F12
Ponuka na jednorazové zavedenie systému zobrazí zariadenia, z ktorých je možné zaviesť systém, vrátane možnosti diagnostiky. Možnosti ponuky zavedenia systému sú:
UEFI Boot
UEFI: Správca zavádzania systému Windows
UEFI: pevný disk, oblasť 4
Ďalšie možnosti
Nastavenie systému BIOS
Aktualizácia systému BIOS
Diagnostika
Zavrieť ponuku zavádzania systému a pokračovať
POZNÁMKA
Nastavenie systému kliknite na položku Nastavenie systému BIOS.
Ak zvolíte možnosť Diagnostika, zobrazí sa obrazovka Diagnostika ePSA. Na otvorenie ponuky

Možnosti na obrazovke Všeobecné

V tejto časti sú uvedené hlavné funkcie hardvéru tenkého klienta.
44
Nastavenie systému
Page 45
Tabuľka3. Možnosti na obrazovke Všeobecné
Možnosti Popis
Informácie o systéme V tejto časti sú uvedené hlavné funkcie hardvéru tenkého klienta.
Informácie o systéme: Zobrazí verziu systému BIOS, servisný štítok, inventárny štítok, štítok vlastníctva, dátum nadobudnutia, dátum výroby a kód expresného servisu, podpísanú aktualizáciu firmvéru – predvolené povolené
Informácie o pamäti: Zobrazí nainštalovanú pamäť, dostupnú pamäť, rýchlosť pamäte, režim kanálov pamäte, technológiu pamäte, veľkosť DIMM A a veľkosť DIMM B
POZNÁMKA Keďže Dostupná pamäť je nižšia ako
veľkosť Nainštalovaná pamäť, určité operačné systémy nemusia byť schopné využiť celú dostupnú pamäť.
Informácie o PCI: Zobrazí podrobné informácie o zásuvke. Predvolene je zásuvka
Informácie o procesore: Zobrazí typ procesora, počet jadier, identifikátor procesora, aktuálnu rýchlosť taktovania, minimálnu rýchlosť taktovania, maximálnu rýchlosť taktovania, vyrovnávaciu pamäť procesora L2, vyrovnávaciu pamäť procesora L3, podporu HT a 64-bitovú technológiu
Informácie o zariadení: primárny pevný disk, ovládač videa, ovládač zvuku, zariadenie Wi-Fi, zariadenie Bluetooth
Zavádzacia postupnosť Táto možnosť vám umožňuje zmeniť poradie, v ktorom systém
zavedie operačný systém.
Predvolená zavádzacia postupnosť
Správca zavádzania systému Windows
UEFI: Pevný disk, oblasť 4
Možnosť zoznamu zavedenia systému: Môžete pridať možnosť zavedenia systému, vymazať existujúcu možnosť zavedenia systému a zobraziť možnosti zavedenia systému.
Slot1 prázdna.
Zabezpečenie cesty zavádzania UEFI
Dátum/čas Táto možnosť vám umožňuje zmeniť dátum a čas systému.
Táto možnosť vám umožňuje riadiť systémovú výzvu Spôsob zadania hesla správcu (ak je nastavené) pri spustení cesty
zavedenia systému v režime UEFI z ponuky zavedenia klávesom F12.
Dostupné možnosti:
Vždy, s výnimkou interného pevného disku (predvolené)
Vždy
Nikdy

Možnosti na obrazovke Konfigurácia systému

Tabuľka4. Možnosti konfigurácie systému
Možnosti Popis
Sieťový zásobník UEFI Ak je povolená možnosť Sieťový zásobník UEFI, nainštalujú sa
Sieťové protokoly zásobníka UEFI a sieťové funkcie pred zavedením operačného systému a predbežného operačného systému môžu používať všetky povolené karty NIC alebo SFP.
Predvolene je možnosť Sieťový zásobník UEFI povolená.
Nastavenie systému 45
Page 46
Možnosti Popis
Integrovaná sieťová karta Možnosť Integrovaná sieťová karta ovláda radič LAN na základnej
doske. Dostupné možnosti:
Zakázané – Interná karta LAN je vypnutá a nie je viditeľná pre operačný systém.
Povolené – Interná karta LAN je povolená.
Povolené s PXE – Interná karta LAN je povolená (zavádzanie s protokolom PXE). Táto možnosť je v predvolenom nastavení povolená.
Operácia SATA Táto položka slúži na konfiguráciu operačného režimu
integrovaného radiča SATA pevného disku. Dostupné možnosti:
Zakázané
AHCI – predvolené povolená
Diskové jednotky Umožňuje nakonfigurovať jednotku SATA na doske a jednotku M.2
PCIe SSD.
Možnosť SATA-0 je predvolené povolená
M.2 PCIe SSD-0
Hlásenia SMART Toto pole riadi, či sa chyby pevného disku integrovaných diskových
jednotiek budú hlásiť počas štartu systému.
Konfigurácia USB
Konfigurácia bočných portov USB Táto možnosť vám umožňuje povoliť alebo zakázať bočné porty
Konfigurácia zadných portov USB Táto možnosť vám umožňuje povoliť alebo zakázať zadné porty
Je to voliteľná funkcia.
Toto pole slúži na konfiguráciu integrovaného ovládača USB. Ak je povolená možnosť Podpora zavedenia systému, systém sa môže zaviesť z akéhokoľvek typu veľkokapacitného úložného zariadenia USB, ako sú napr. pevné disky a USB kľúče.
Ak je port USB povolený, zariadenie pripojené k tomuto portu je povolené a je k dispozícii operačnému systému.
Ak je port USB zakázaný, operačný systém nezistí žiadne zariadenie pripojené k tomuto portu.
Dostupné možnosti:
Povoliť podporu zavedenia systému pomocou USB – predvolene povolená
Povoliť bočné porty USB – predvolene povolená
Povoliť zadné porty USB – predvolene povolená
POZNÁMKA Klávesnica a myš USB vždy funguje
v nastavení BIOS bez ohľadu na tieto nastavenia.
USB. Dostupné možnosti:
Bočný port, horný – predvolene povolená
Bočný port, dolný – predvolene povolená
USB. Máte tieto možnosti:
Zadný port, ľavý horný – predvolene povolená
Zadný port, ľavý dolný – predvolene povolená
Zadný port, pravý horný – predvolene povolená
Zadný port, pravý dolný – predvolene povolená
USB PowerShare Táto možnosť slúži na konfiguráciu funkcie USB PowerShare a
umožňuje vám nabíjať externé zariadenia cez port USB PowerShare, keď je systém vypnutý. Táto možnosť je v predvolenom nastavení povolená.
46 Nastavenie systému
Page 47
Možnosti Popis
Zvuk Táto možnosť vám umožňuje povoliť alebo zakázať integrovaný
zvukový ovládač. Predvolene je zvolená možnosť Povoliť zvuk. Dostupné možnosti:
Povoliť mikrofón – predvolene povolená
Povoliť interný reproduktor – predvolene povolená
Správa tlačidiel OSD Táto možnosť umožňuje používateľovi vypnúť v systéme tlačidlá
OSD (zobrazenia na obrazovke). Táto možnosť je v predvolenom nastavení zakázaná.
Rôzne zariadenia Táto možnosť zapína a vypína kameru tenkého klienta. Predvolene
je zvolená možnosť Povoliť kameru.

Možnosti na obrazovke Video

Tabuľka5. Možnosti na obrazovke Video
Možnosti Popis
Primárne zobrazenie Táto možnosť určuje, ktorý ovládač videa je primárnym zobrazením,
keď sú v systéme k dispozícii viaceré ovládače. Dostupné možnosti:
Automaticky – predvolene povolená
Grafika Intel HD

Možnosti na obrazovke Zabezpečenie

Tabuľka6. Možnosti na obrazovke Zabezpečenie
Možnosti Popis
Heslo správcu Pomocou tejto možnosti môžete nastaviť, zmeniť alebo odstrániť
heslo správcu.
POZNÁMKA
• Heslo správcu musíte nastaviť pred nastavením systémového hesla alebo hesla pevného disku. Odstránením hesla správcu sa automaticky odstráni aj systémové heslo a heslo pevného disku.
• Po úspešnej zmene hesla sa táto zmena prejaví okamžite.
Predvolene nie je heslo správcu nastavené.
Systémové heslo Pomocou tejto možnosti môžete nastaviť, zmeniť alebo odstrániť
systémové heslo.
POZNÁMKA Po úspešnej zmene hesla sa táto zmena
prejaví okamžite.
Predvolene nie je heslo správcu nastavené.
Interné heslo disku HDD-0 Pomocou tejto možnosti môžete nastaviť, zmeniť alebo odstrániť
heslo interného pevného disku (HDD-0).
Keď je nastavené heslo pevného disku, prenáša sa s pevným diskom, takže disk bude chránený aj v prípade, že ho nainštalujete do iného systému.
Používateľ bude požiadaný o zadanie hesla vždy, keď sa pokúsi o prístup na pevný disk. V prípade zadania nesprávneho hesla nebude pevný disk fungovať.
V predvolenom nastavení pevný disk nemá nastavené heslo.
Nastavenie systému 47
Page 48
Možnosti Popis
Silné heslo Pomocou tejto možnosti môžete vynútiť možnosť zadávania iba
silných hesiel.
Možnosť Povoliť silné heslo nie je predvolene zvolená.
POZNÁMKA Ak je povolená možnosť Silné heslo, heslo
správcu a systémové heslo musia obsahovať minimálne jedno veľké a jedno malé písmeno. Heslo musí obsahovať minimálne osem znakov.
Konfigurácia hesla Táto možnosť vám umožňuje určiť minimálnu a maximálnu dĺžku
hesla správcu a systémového hesla.
min-4 – Predvolene je nastavená minimálna hodnota 4 znaky. Túto hodnotu môžete zvýšiť.
max-32 – Predvolene je nastavená maximálna hodnota 32 znakov. Túto hodnotu môžete znížiť.
Vynechanie hesla Táto možnosť vám umožňuje povoliť alebo zakázať možnosť
vynechania hesla prístupu do systému alebo na interný pevný disk, keď sú nastavené. Máte tieto možnosti:
Zakázané – predvolene povolená
Vynechanie pri reštartovaní
Zmena hesla Táto možnosť vám umožňuje povoliť alebo zakázať povolenie na
zmenu systémového hesla a hesla pevného disku, keď je nastavené heslo správcu.
Predvolene je zvolená možnosť Povoliť zmeny hesiel, ktoré nie
sú heslami správcu.
Aktualizácie firmvéru pomocou kapsuly UEFI Táto možnosť vám umožňuje povoliť alebo zakázať kapsulu
firmvéru UEFI. Táto možnosť určuje, či systém umožní aktualizáciu systému BIOS prostredníctvom aktualizačných balíčkov kapsuly UEFI. Táto možnosť je v predvolenom nastavení povolená.
Zabezpečenie TPM 2.0 Táto možnosť vám umožňuje povoliť funkciu Trusted Platform
Module Technology. Dostupné možnosti:
Zapnúť TPM – predvolene povolená
Vymazať
Vynechať PPI pre príkazy povolenia
Povoliť atestáciu – predvolene povolená
Vynechať PPI pre príkazy zakázania
Povoliť úložisko kľúčov – predvolene povolená
Vynechať PPI pre príkaz vymazania
SHA-256 – predvolene povolená
Zakázané
Povoliť – predvolene zvolená
Zamknutie nastavení správcom Táto možnosť vám umožňuje zabrániť používateľom vstúpiť do
nastavení, pokiaľ je nastavené heslo správcu.
Zamknutie hlavným heslom Toto je overovací údaj, ktorý sa niekedy vyžaduje na prihlásenie do
základného vstupno-výstupného systému (BIOS) tenkého klienta pred spustením operačného systému zariadenia. Pred povolením uzamknutia hlavným heslom je nutné vymazať heslá pevných diskov. Táto možnosť je v predvolenom nastavení deaktivovaná.
Zníženie zabezpečenia SMM Táto možnosť vám umožňuje povoliť alebo zakázať dodatočné
ochrany zníženia zabezpečenia UEFI SMM.
48 Nastavenie systému
Page 49

Možnosti na obrazovke Bezpečné zavádzanie systému

Tabuľka7. Možnosti na obrazovke Bezpečné zavádzanie systému
Možnosti Popis
Povolenie bezpečného zavedenia systému Táto možnosť povoľuje alebo zakazuje funkciu bezpečného
zavádzania. Predvolene nie je možnosť Povolenie bezpečného zavedenia systému nastavená.
Režim bezpečného zavedenia systému Táto možnosť vám umožňuje zmeniť prevádzkový režim
bezpečného zavedenia systému a upravuje správanie bezpečného zavedenia systému na účel overenia alebo vynútenia podpisov ovládača UEFI. Dostupné možnosti:
Režim nasadenia
Režim auditu
Pokročilé spravovanie kľúčov Táto možnosť vám umožňuje manipulovať s databázou kľúčov
zabezpečenia len v prípade, že je systém v režime Vlastný režim. Možnosť Povoliť vlastný režim je predvolene zakázaná. Dostupné možnosti:
PK
KEK
db
dbx
Ak povolíte Vlastný režim, zobrazia sa príslušné možnosti pre kľúče PK, KEK, db a dbx. Máte tieto možnosti:
Uložiť do súboru – Kľúč uloží do používateľom vybraného súboru
Nahradiť zo súboru – Aktuálny kľúč nahradí kľúčom z používateľom definovaného súboru
Pripojiť zo súboru – Do aktuálnej databázy pridá kľúč z používateľom definovaného súboru
Vymazať – Vymaže vybraný kľúč
Obnoviť všetky kľúče – Obnoví sa predvolené nastavenie
Vymazať všetky kľúče – Vymažú sa všetky kľúče
POZNÁMKA Ak režim Vlastný režim zakážete, všetky
vykonané zmeny sa zrušia a kľúče sa obnovia na predvolené nastavenia.

Možnosti na obrazovke Rozšírenia na ochranu softvéru Intel

Tabuľka8. Možnosti rozšírení spoločnosti Intel na ochranu softvéru
Možnosti Popis
Povoliť Intel SGX Aktivovaním možnosti Rozšírenia na ochranu softvéru Intel získate
zabezpečené prostredie na spúšťanie kódu alebo ukladanie citlivých informácií s ohľadom na príslušný operačný systém. Máte tieto možnosti:
Zakázané
Povolené
Ovládané softvérom – táto možnosť je predvolene aktivovaná
Nastavenie systému 49
Page 50
Možnosti Popis
Veľkosť pamäte Enclave Táto možnosť nastaví veľkosť rezervnej pamäte pre rozšírenia
spoločnosti Intel na ochranu softvéru (SGX). Keď je položka SGX nastavená na možnosť Ovládané softvérom, toto nastavenie nie je dostupné a nemá žiadny vplyv. Dostupné možnosti:
32 MB
64 MB
128 MB – predvolené

Možnosti na obrazovke Výkon

Tabuľka9. Možnosti výkonu
Možnosti Popis
Podpora viacerých jadier Táto možnosť určuje, či sa na procesore povolí jedno alebo viac
jadier. Dostupné možnosti:
Všetky – predvolene povolená
1
2
3
Intel SpeedStep Táto možnosť vám umožňuje povoliť alebo zakázať funkciu Intel
SpeedStep. Máte túto možnosť:
Povoliť funkciu Intel SpeedStep
Táto možnosť je v predvolenom nastavení povolená.
Ovládanie stavov C Táto možnosť vám umožňuje povoliť alebo zakázať ďalšie stavy
spánku procesora.
Táto možnosť je v predvolenom nastavení zakázaná.
Intel TurboBoost Táto možnosť vám umožňuje povoliť alebo zakázať režim Intel
TurboBoost procesora. Máte túto možnosť:
Povoliť technológiu Intel SpeedStep – táto možnosť je predvolene povolená.

Možnosti na obrazovke Správa napájania

Tabuľka10. Možnosti správy napájania
Možnosti Popis
Obnovenie napájania Pomocou tejto možnosti môžete riadiť správanie systému pri
obnovení sieťového napájania po výpadku sieťového napájania.
Vypnúť – predvolene povolená
Zapnúť
Posledný stav napájania
Čas automatického zapnutia Pomocou tejto možnosti môžete nastaviť čas, kedy sa má počítač
automaticky zapnúť. Dostupné možnosti:
Zakázané – predvolene povolená
Každý deň
Pracovné dni
Vybrať dni
50 Nastavenie systému
Page 51
Možnosti Popis
Nastavenie hlbokého spánku Pomocou tejto možnosti môžete určiť intenzitu systému šetrenia
energie počas vypnutia – S5 alebo v režime Hibernácie (S4). Dostupné možnosti:
Zakázané – Táto možnosť je predvolene povolená
Povolené len v S5
Povolené v S4 a S5
Podpora zobúdzania pomocou USB Pomocou tejto možnosti môžu zariadenia USB prepnúť systém
z pohotovostného režimu.
POZNÁMKA Táto funkcia je aktívna, len ak je pripojený
napájací adaptér. Ak počas pohotovostného režimu odpojíte sieťový adaptér, nastavenie systému zruší napájania všetkých portov USB, aby sa šetrila energia batérie.
Povoliť podporu zobúdzania pomocou USB – Táto možnosť je
predvolene povolená.
Zobudenie pomocou siete LAN Pomocou tejto možnosti môžete povoliť alebo zakázať funkciu,
ktorá zapne vypnutý počítač po aktivácii pomocou signálu siete LAN. Dostupné možnosti:
Zakázané
Len LAN – Táto možnosť je predvolene povolená.
LAN so spustením PXE
Blokovanie režimu spánku Možnosť Blokovanie režimu spánku vám zabráni vstúpiť do
režimu spánku v prostredí operačného systému.
Blokovanie režimu spánku – Táto možnosť je predvolene zakázaná.

Možnosti na obrazovke Správanie pri teste POST

Tabuľka11. Možnosti správania pri teste POST
Možnosti Popis
Upozornenia adaptéra Táto možnosť slúži na povolenie alebo zakázanie výstražných
hlásení nastavenia systému (BIOS) pri používaní určitých sieťových adaptérov.
Predvolene je možnosť Povoliť upozornenia adaptéra povolená.
Kontrolka Numlock Táto možnosť slúži na povolenie alebo zakázanie kontrolky Numlock
pri štarte systému.
Predvolene je táto možnosť povolená.
Chyba klávesnice Táto možnosť vám umožňuje určiť, či sa budú počas štartu systému
hlásiť chyby klávesnice. Predvolene je možnosť Povoliť chyby klávesnice povolená
Rýchle zavedenie systému Táto možnosť vám umožňuje zrýchliť proces zavedenia systému
vynechaním niektorých krokov testu kompatibility. Dostupné možnosti:
Minimálne
Dôkladne: Táto možnosť je predvolene povolená.
Automaticky
Nastavenie systému 51
Page 52
Možnosti Popis
Dlhší čas testu BIOS POST Táto možnosť vám umožňuje vytvoriť dodatočné oneskorenie pred
zavedením systému. Dostupné možnosti:
0 sekúnd – Táto možnosť je predvolene povolená.
5 sekúnd
10 sekúnd
Logo na celú obrazovku Táto možnosť slúži na povolenie alebo zakázanie zobrazenia loga na
celú obrazovku. Predvolene nie je možnosť Povoliť zobrazenie loga na celú obrazovku povolená.

Možnosti na obrazovke Bezdrôtová komunikácia

Tabuľka12. Možnosti bezdrôtovej komunikácie
Možnosti Popis
Povolenie bezdrôtových zariadení Táto možnosť vám umožňuje povoliť alebo zakázať interné
bezdrôtové zariadenia. Dostupné možnosti:
WLAN/BT – predvolene aktivované

Možnosti na obrazovke Podpora virtualizácie

Tabuľka13. Možnosti virtualizácie
Možnosti Popis
Virtualizácia Táto možnosť umožňuje povoliť alebo zakázať technológiu
virtualizácie od spoločnosti Intel.
Povoliť technológiu virtualizácie Intel (predvolené).
VT pre priamy vstup/výstup Táto možnosť určuje, či môže monitor virtuálneho prístroja používať
prídavné funkcie hardvéru, ktoré ponúkajú virtualizačné technológie Intel Virtualization Technology pre priamy vstup/výstup. Táto možnosť nie je predvolené povolená.

Možnosti na obrazovke Údržba

Tabuľka14. Možnosti údržby
Možnosti Popis
Servisný tag Zobrazí servisný tag počítača.
Popisovač zariadenia Táto možnosť vám umožňuje vytvoriť v systéme popisovač
zariadenia, ak ešte nebol nastavený. Táto možnosť nie je štandardne nastavená.
Správy SERR Táto možnosť vám umožňuje riadiť mechanizmus správ SERR.
Možnosť Povoliť správu SERR je predvolene povolená.
Prechod systému BIOS na staršiu verziu Riadi návrat firmvéru systému na predchádzajúce vydania. Možnosť
Povoliť prechod systému BIOS na staršiu verziu je predvolene
povolená.
52 Nastavenie systému
Page 53
Možnosti Popis
Vymazanie údajov Toto pole vám umožňuje bezpečne vymazať údaje zo všetkých
interných pamäťových zariadení. Možnosť Vymazať pri ďalšom spustení je predvolene povolená. Nižšie je uvedený zoznam
dotknutých zariadení:
Interný disk SATA HDD/SSD
Interný disk SATA SSD M.2
Interný disk PCIe SSD M.2
Interné zariadenie eMMC
VAROVANIE Ak túto možnosť povolíte, stratíte všetky
informácie.
Obnovenie systému BIOS Táto možnosť vám umožňuje obnoviť niektoré chybové stavy
systému BIOS pomocou súboru obnovenia na hlavnom pevnom disku alebo na externom kľúči USB.
Obnovenie systému BIOS z pevného disku – predvolene povolená
Automatické obnovenie systému BIOS – predvolene zakázaná

Možnosti na obrazovke Systémové denníky

Tabuľka15. Možnosti na obrazovke Systémové denníky
Možnosti Popis
Udalosti systému BIOS Táto možnosť vám umožňuje vymazať všetky denníky.

Rozšírené konfigurácie

Tabuľka16. Rozšírené konfigurácie
Možnosti Popis
Riadenie spotreby v aktívnom stave (ASPM) ASPM je mechanizmus riadenia spotreby zariadení PCI Express,
ktorý umožňuje úsporu energie pri zachovaní plne aktívneho stavu. Dostupné možnosti:
Automaticky – komunikácia medzi zariadením a rozbočovačom PCI Express.
Zakázané – funkcia ASPM je vždy vypnutá.
Iba L1 – funkcia ASPM bude používať režim L1.
Nastavenie systému 53
Page 54
4

Riešenie problémov systému

Problémy so svojím tenkým klientom môžete počas prevádzky zariadenia odstrániť pomocou indikátorov, ako sú napr. diagnostické svetlá, a chybových hlásení. Okrem toho môžete na kompletnú diagnostiku a odstraňovanie problémov tenkých klientov použiť Vyhodnotenie systému pred zavedením (Enhanced Pre-Boot System Assessment – ePSA).
Témy:
Diagnostika – Vylepšené vyhodnotenie systému pred zavedením
Napájanie
Stav napájania a stav kontrolky LED

Diagnostika – Vylepšené vyhodnotenie systému pred zavedením

O tejto úlohe
Vylepšené vyhodnotenie systému pred zavedením (Enhanced Pre-Boot System Assessment – ePSA), tiež známe ako diagnostika systému, vykonáva kompletnú kontrolu hardvéru. Diagnostika ePSA je súčasťou systému BIOS, ktorý ju spúšťa interne. Integrovaná diagnostika systému poskytuje súbor možností pre konkrétne zariadenia alebo skupiny zariadení a umožňuje vám:
Spustiť testy automaticky alebo v interaktívnom režime
Opakovať testy
Zobraziť alebo uložiť výsledky testov
Spustením podrobných testov zaviesť dodatočné možnosti testov na účel získania ďalších informácií o zariadeniach, ktoré majú poruchu
Zobraziť hlásenia o stave, ktoré vás informujú, ak testy prebehli úspešne
Zobraziť chybové hlásenia, ktoré vás informujú, ak sa počas testov objavili nejaké problémy
VAROVANIE
tento program s inými tenkými klientmi, môže to viesť k neplatným výsledkom alebo chybovým hláseniam.
POZNÁMKA Niektoré testy pre konkrétne zariadenia vyžadujú interakciu používateľa. Pri vykonávaní diagnostických
testov buďte vždy v blízkosti terminálu tenkého klienta.
Na testovanie tenkého klienta použite diagnostiku systému, ktorá sa dodáva so softvérom. Ak použijete

Spúšťa sa diagnostika ePSA.

Postup
1. Spustite tenkého klienta.
2. Počas štartovania tenkého klienta stlačte kláves F12.
54 Riešenie problémov systému
Page 55
Zobrazí sa obrazovka s ponukou zavádzania systému.
3. Na obrazovke ponuky zavádzania vyberte možnosť Diagnostika. Zobrazí sa okno Vylepšené hodnotenie systému pred zavedením.
4. Kliknite na šípku v ľavom dolnom rohu. Zobrazí sa stránka Diagnostika.
5. Stlačením šípky v pravom dolnom rohu prejdite na stránku so zoznamom. Zobrazia sa rozpoznané položky.
6. Ak chcete spustiť diagnostický test pre konkrétne zariadenie, stlačte kláves Esc a kliknutím na tlačidlo Áno zastavte diagnostický test.
7. Vyberte zariadenie na ľavej table a kliknite na položku Spustiť testy. V prípade problémov sa zobrazia chybové kódy. Poznačte si chybový kód a overovacie číslo a obráťte sa na spoločnosť Dell.

Napájanie

Tabuľka17. Napájanie
Napájací adaptér Správanie systému Chybové hlásenie POST
Napájanie sieťového adaptéra je vyššie alebo rovnaké ako sú požiadavky na napájanie systému pri plnej rýchlosti jednotky CPU.
Systém sa normálne spustí a umožní jednotke CPU pracovať pri plnej rýchlosti.
Nie je
Riešenie problémov systému 55
Page 56
Napájací adaptér Správanie systému Chybové hlásenie POST
Napájanie sieťového adaptéra je nižšie ako sú požiadavky na napájanie systému pri plnej rýchlosti jednotku CPU.
Sieťový adaptér nie je originálny adaptér spoločnosti Dell.
Znížte maximálnu rýchlosť jednotky CPU na hodnotu, ktorá nepresahuje napájanie, ktoré dokáže poskytnúť sieťový adaptér.
Znížte rýchlosť jednotky CPU na najnižšiu možnú hodnotu.
Alert—xxxxxxW AC power adapter has been detected, which is less than the recommended xxxxxxW AC adapter originally shipped. The system adjusts the performance to match the power available. Connect a Dell xxxxxxW AC adapter or greater for best system performance. (Upozornenie – Zistil sa sieťový adaptér xxxxxxW s nižším napájaním, ako má odporúčaný pôvodne dodaný sieťový adaptér xxxxxxW. Systém upraví výkon tak, aby bol v zhode s dostupným napájaním. Pre dosiahnutie čo najlepšieho výkonu systému pripojte sieťový adaptér Dell xxxxxxW alebo väčší.)
Alert—xxxxxxW AC power adapter has been detected, which is less than the recommended xxxxxxW AC adapter originally shipped. The system adjusts the performance to match the power available. Connect a Dell xxxxxxW AC adapter or greater for best system performance. (Upozornenie – Zistil sa sieťový adaptér xxxxxxW s nižším napájaním, ako má odporúčaný pôvodne dodaný sieťový adaptér xxxxxxW. Systém upraví výkon tak, aby bol v zhode s dostupným napájaním. Pre dosiahnutie čo najlepšieho výkonu systému pripojte sieťový adaptér Dell xxxxxxW alebo väčší.)
Napájanie sieťového adaptéra je nižšie ako stav napájania jednotky CPU.
Žiadne hlásenie pri spustení alebo chybové hlásenie, no systém sa vypne.
Ak sa systém dokáže spustiť:
Alert—xxxxxxW AC power adapter has been detected, which is less than the recommended xxxxxxW AC adapter originally shipped. The system is unable to boot. Please connect a Dell xxxxxxW AC adapter or greater for best system performance. Press any key to shut down. (Upozornenie – Zistil sa sieťový adaptér xxxxxxW s nižším napájaním, ako má odporúčaný pôvodne dodaný sieťový adaptér xxxxxxW. Systém sa nedokáže spustiť. Pre dosiahnutie čo najlepšieho výkonu systému pripojte sieťový adaptér Dell xxxxxxW alebo väčší. Stlačením ľubovoľného klávesu vypnite systém.)
56 Riešenie problémov systému
Page 57

Stav napájania a stav kontrolky LED

Tabuľka18. Stavy napájania a kontrolka LED
Indikátor Symptómy Popis
Neprerušované biele svetlo Tenký klient je v prevádzkovom stave S0.
Blikajúce biele svetlo Tenký klient je v režime spánku S3.
Kontrolka napájania
POZNÁMKA Stlačením a podržaním tlačidla napájania minimálne 4 sekundy vykonajte nútené vypnutie tenkého klienta
All-in-One.
Vypnuté Tenký klient je v stave vypnutia.
Neprerušované žlté svetlo Prebieha spustenie tenkého klienta.
Blikajúce oranžové svetlo Nedostatočné napájanie.
Riešenie problémov systému 57
Page 58

Získanie pomoci

Témy:
Kontaktovanie spoločnosti Dell

Kontaktovanie spoločnosti Dell

Požiadavky
POZNÁMKA Ak nemáte aktívne pripojenie na internet, kontaktné informácie nájdete vo faktúre, dodacom liste, účtenke
alebo v produktovom katalógu spoločnosti Dell.
O tejto úlohe
Spoločnosť Dell ponúka niekoľko možností podpory a servisu on-line a telefonicky. Dostupnosť sa však líši v závislosti od danej krajiny a produktu a niektoré služby nemusia byť vo vašej oblasti dostupné. Kontaktovanie spoločnosti Dell v súvislosti s predajom, technickou podporou alebo službami zákazníkom:
Postup
1. Choďte na stránku Dell.com/support.
2. Vyberte kategóriu podpory.
3. Overte vašu krajinu alebo región v rozbaľovacej ponuke Choose a Country/Region (Vybrať krajinu/región) v spodnej časti stránky.
4. V závislosti od konkrétnej potreby vyberte prepojenie na vhodnú službu alebo technickú podporu.
5
58 Získanie pomoci
Loading...
