Page 1

Dell Wyse 5470 Thin Client

Servicehåndbog

Page 2

Bemærk, forsigtig og advarsel

BEMÆRK: En NOTE angiver vigtige oplysninger, som hjælper dig med at bruge computeren bedre.

FORSIGTIG: FORSIGTIG angiver enten en mulig beskadigelse af hardware eller tab af data, og oplyser dig om, hvordan

du kan undgå dette problem.

ADVARSEL: ADVARSEL angiver risiko for tingskade, legemsbeskadigelse eller død.

varemærker tilhørende Dell Inc. eller deres associerede selskaber. Andre varemærker kan være varemærker for deres respektive ejere.

March 2020

rev. A01

Page 3

Indholdsfortegnelse

1 Arbejde på den tynde klient........................................................................................................... 6

Sikkerhedsinstruktioner.........................................................................................................................................................6

Før du arbejder på den tynde klient.....................................................................................................................................6

Sikkerhedsforanstaltninger...................................................................................................................................................7

Elektrostatisk afladning—ESD-beskyttelse....................................................................................................................... 7

ESD-servicesæt.....................................................................................................................................................................8

Transport af følsomme komponenter................................................................................................................................. 9

Efter du har arbejdet på den tynde klient...........................................................................................................................9

2 Vigtige komponenter i din tynde klient..........................................................................................10

3 Sådan fjernes og installeres komponenter......................................................................................11

Anbefalet værktøj................................................................................................................................................................. 11

Liste over skruer....................................................................................................................................................................11

Secure Digital-kort............................................................................................................................................................... 12

Fjernelse af Secure Digital-kortet.................................................................................................................................12

Installation af Secure Digital-kortet..............................................................................................................................12

Bunddæksel...........................................................................................................................................................................13

Fjernelse af bunddækslet...............................................................................................................................................13

Sådan installeres bunddækslet..................................................................................................................................... 15

Batteri.................................................................................................................................................................................... 17

Forholdsregler ved litiumionbatteri...............................................................................................................................17

Fjernelse af batteriet......................................................................................................................................................18

Sådan installeres batteriet.............................................................................................................................................18

Hukommelsesmoduler..........................................................................................................................................................19

Fjernelse af hukommelsesmodulet............................................................................................................................... 19

Sådan installeres hukommelsesmodulet..................................................................................................................... 20

Solid-state-drev....................................................................................................................................................................21

Fjernelse af M.2 solid-state-drevet..............................................................................................................................21

Installation af M.2 solid-state-drevet..........................................................................................................................22

Højttalere.............................................................................................................................................................................. 23

Fjernelse af højttalere....................................................................................................................................................23

Sådan installeres højttalerne.........................................................................................................................................24

CAC-læser............................................................................................................................................................................25

Fjernelse af CAC-læseren.............................................................................................................................................25

Installation af CAC-læseren..........................................................................................................................................26

WLAN-kort........................................................................................................................................................................... 27

Sådan fjernes WLAN-kortet.........................................................................................................................................27

Sådan installeres WLAN-kortet................................................................................................................................... 28

I/O-kort................................................................................................................................................................................ 29

Fjernelse af I/O-kortet..................................................................................................................................................29

Installation af I/O-kortet...............................................................................................................................................30

Møntcellebatteri................................................................................................................................................................... 31

Fjernelse af møntcellebatteriet..................................................................................................................................... 31

Indholdsfortegnelse 3

Page 4

Installation af knapcellebatteriet.................................................................................................................................. 32

Berøringsplade..................................................................................................................................................................... 33

Fjernelse af berøringsplademodulet.............................................................................................................................33

Installation af berøringsplademodulet..........................................................................................................................34

VGA-datterkort....................................................................................................................................................................35

Fjernelse af VGA-datterkortet..................................................................................................................................... 35

Installation af VGA-datterkortet.................................................................................................................................. 36

Skærmmodul........................................................................................................................................................................ 37

Sådan fjernes skærmmodulet.......................................................................................................................................37

Sådan installeres skærmmodulet.................................................................................................................................40

Strømknapkort.....................................................................................................................................................................43

Sådan fjernes strømknapkortet................................................................................................................................... 43

Sådan installeres strømknapkortet..............................................................................................................................44

Varme-sink........................................................................................................................................................................... 45

Fjernelse af kølelegemet............................................................................................................................................... 45

Sådan installeres kølelegemet...................................................................................................................................... 46

Systemkort........................................................................................................................................................................... 47

Fjernelse af bundkortet................................................................................................................................................. 47

Sådan installeres systemkortet....................................................................................................................................49

Port til strømadapter........................................................................................................................................................... 51

Fjernelse af strømadapterporten..................................................................................................................................51

Installation af strømadapterporten..............................................................................................................................52

Skærmfacet......................................................................................................................................................................... 53

Sådan fjernes skærmfacetten......................................................................................................................................53

Sådan installeres skærmfacetten................................................................................................................................ 54

Skærmpanel......................................................................................................................................................................... 55

Fjernelse af skærmpanelet........................................................................................................................................... 55

Sådan installeres skærmpanelet.................................................................................................................................. 58

Kamera...................................................................................................................................................................................61

Sådan fjernes kameraet.................................................................................................................................................61

Sådan installeres kameraet...........................................................................................................................................62

Håndfladestøtte- og tastaturmodul.................................................................................................................................. 63

Fjernelse af håndfladestøtte- og tastaturmodulet.................................................................................................... 63

Installation af håndfladestøtte- og tastaturmodulet................................................................................................. 64

4 Systeminstallationsmenu............................................................................................................ 65

Åbning af BIOS-indstillinger for tynd klient...................................................................................................................... 65

Oversigt over systeminstallationsmenuen........................................................................................................................65

Bootrækkefølge...................................................................................................................................................................65

Navigationstaster................................................................................................................................................................ 66

Indstillinger på den generelle skærm.................................................................................................................................66

Systemkonfiguration........................................................................................................................................................... 67

Indstillinger for videoskærm...............................................................................................................................................69

Indstillinger på skærmen sikkerhed................................................................................................................................... 69

Indstillinger på skærmen for sikker start............................................................................................................................71

Indstillinger for Intel software sikkerhedsudvidelsesskærm........................................................................................... 72

Indstillinger på skærmen for ydelse................................................................................................................................... 72

Strømstyring.........................................................................................................................................................................73

POST-adfærd.......................................................................................................................................................................74

Trådløse muligheder............................................................................................................................................................ 75

Indholdsfortegnelse

Page 5

Indstillinger på skærmen til virtualiseringsunderstøttelse...............................................................................................75

Indstillinger på vedligeholdelsesskærmen.........................................................................................................................75

Systemlogfiler.......................................................................................................................................................................76

5 Fejlfinding på dit system............................................................................................................. 77

ePSA-diagnosticering (Enhanced Pre-Boot System Assessment)...............................................................................77

Sådan køres ePSA-diagnosticeringen............................................................................................................................... 77

Indikator for batteristatus...................................................................................................................................................78

Diagnostisk indikator........................................................................................................................................................... 78

Strømfunktioner...................................................................................................................................................................79

6 Sådan får du hjælp...................................................................................................................... 81

Kontakt Dell...........................................................................................................................................................................81

Indholdsfortegnelse 5

Page 6

Arbejde på den tynde klient

Sikkerhedsinstruktioner

Forudsætninger

Brug følgende sikkerhedsinstruktioner med henblik på at beskytte din tynde klient mod potentielle skader og af hensyn til din egen sikkerhed. Medmindre andet er angivet, antager hver af procedurerne i dette dokument, at følgende betingelser er opfyldt:

• Du har læst sikkerhedsoplysningerne, som fulgte med den tynde klient.

• En komponent kan udskiftes eller, hvis den er købt separat, installeres ved at udføre fjernelsesproceduren i omvendt rækkefølge.

Om denne opgave

ADVARSEL: Alle strømkilder frakobles, inden den tynde klients dæksel eller paneler åbnes. Når du er færdig med at

arbejde inden i computeren, skal du genmontere alle dæksler, paneler og skruer, før strømstikket sættes i.

BEMÆRK: Før du påbegynder arbejdet på den tynde klient, skal du læse sikkerhedsoplysningerne, som fulgte med den

tynde klient. Du finder flere sikkerhedsoplysninger om bedste praksis på webstedet Regulatory Compliance på

www.dell.com/regulatory compliance.

FORSIGTIG: Mange reparationer må kun foretages af en uddannet servicetekniker. Du bør kun udføre fejlfinding og

enkle reparationer som beskrevet i produktdokumentationen, eller som anvist via online- eller telefontjenesten og supportteamet. Skader, der skyldes servicering, der ikke er autoriseret af Dell, dækkes ikke af garantien. Læs og følg sikkerhedsinstruktionerne, der fulgte med produktet.

FORSIGTIG: Forebyg elektrostatisk afladning ved at jorde dig selv med en håndledsjordingsrem eller ved jævnligt at røre

ved en ulakeret metaloverflade, samtidig med at du rører et stik bag på den tynde klient.

FORSIGTIG: Håndter komponenter og kort forsigtigt. Rør ikke komponenterne eller kontakterne på et kort. Hold et kort

ved dets kanter eller ved dets metalmonteringsbeslag. Hold en komponent som f.eks. en processor ved dens kanter og ikke ved dens ben.

FORSIGTIG: Når du frakobler et kabel, skal du tage fat i dets stik eller dets trækflig og ikke i selve kablet. Nogle kabler

har stik med låsetapper. Hvis du frakobler et kabel af denne type, skal du trykke ind på låsetapperne, inden du frakobler kablet. Når du trækker stikkene fra hinanden, skal du trække dem lige ud fra hinanden for at undgå at bøje stikbenene. Inden du tilslutter et kabel skal du også sørge for, at begge stik vender rigtigt og er placeret korrekt over for hinanden.

BEMÆRK: Den tynde klients og visse komponenters farve kan afvige fra, hvad der vist i dette dokument.

Før du arbejder på den tynde klient

Du skal udføre nedenstående trin, før du kan påbegynde arbejdet på den tynde klient:

Om denne opgave

BEMÆRK

regulatory compliance.

: Du finder flere oplysninger om bedste praksis på webstedet Regulatory Compliance på www.dell.com/

Trin

1. Gem og luk alle åbne filer, og luk alle åbne programmer.

2. Klik på Start > Tænd/sluk > Luk for slukke for den tynde klient.

6 Arbejde på den tynde klient

Page 7

BEMÆRK: For nedlukningsvejledning henvises til dokumentation for det pågældende operativsystem på

www.dell.com/support.

3. Kobl den tynde klient og alle tilknyttede enheder fra deres stikkontakter.

4. Kobl alle netværkskabler fra den tynde klient.

5. Frakobl alle tilsluttede enheder og eksternt udstyr såsom tastatur, mus og skærm fra den tynde klient.

Sikkerhedsforanstaltninger

Kapitlet Sikkerhedsforanstaltninger beskriver de vigtigste trin, der skal tages, før afmonteringsanvisningerne følges.

Overhold følgende sikkerhedsforanstaltninger, før du udfører procedurer vedrørende installation eller nedbrud/afhjælpning, der indebærer afmontering eller genmontering:

• Sluk for systemet og alle tilsluttede eksterne enheder.

• Kobl netledningen fra systemet og alle tilsluttede eksterne enheder, og fjern derefter batteriet.

• Kobl alle netværkskabler og telefon- og telekommunikationslinjer fra systemet.

• Brug et ESD-servicesæt, når du arbejder på en tynd klient, for at undgå elektrostatiske afladningsskader (ESD).

• Efter afmontering af en systemkomponent skal denne komponent forsigtigt placeres på en antistatisk måtte.

• Brug sko med ikke-ledende gummisåler for at reducere risikoen for at få elektrisk stød.

Standbystrøm

Dell-produkter med standbystrøm skal frakobles, inden du åbner kabinettet. Systemer med indbygget standbystrøm er reelt strømførende, mens de slukket. Den interne strømforsyning sørger for, at systemet kan fjernaktiveres (Wake-on-LAN), sættes i dvaletilstand og have andre avancerede strømstyringsfunktioner.

Frakobling af strømmen, tryk og hold tænd/sluk-knappen nede i 15 sekunder bør aflade reststrøm i systemkortet. Tag batteriet ud af den tynde klient.

Fast masseforbindelse

Fast masseforbindelse er en metode til at forbinde to eller flere jordingsledere til samme elektriske potentiale. Dette gøres ved hjælp af et elektrostatisk afladningsservicesæt (ESD). Når en fast masseforbindelsesledning tilsluttes, sikres det, at den er forbundet til en metalflade og aldrig til en lakeret eller ikke-metaloverflade. Den antistatiske håndledsrem skal være fastgjort og i fuld kontakt med huden, og sørg for at fjerne alle smykker såsom ure, armbånd eller ringe, før du og udstyret masseforbindes.

Elektrostatisk afladning—ESD-beskyttelse

ESD er et stort problem, når du håndterer elektroniske komponenter, især følsomme komponenter såsom udvidelseskort, processorer, DIMM-hukommelsesmoduler og bundkort. Meget små ladninger kan beskadige kredsløb på måder, der ikke nødvendigvis er indlysende, såsom periodiske problemer eller en kortere produktlevetid. Da branchen hele tiden forsøger at opnå et lavere energiforbrug og øget tæthed, er ESD-beskyttelse et stigende problem.

På grund af den øgede tæthed i halvledere, der bruges i de nyeste Dell-produkter, er følsomheden over for statisk beskadigelse nu højere end i tidligere Dell-produkter. Derfor er nogle tidligere godkendte metoder til håndtering af dele ikke længere gældende.

To velkendte typer af ESD-skader er katastrofale og periodiske fejl.

• Katastrofal—Katastrofale fejl udgør ca. 20 procent af ESD-relaterede fejl. Skaden forårsager et øjeblikkeligt og fuldstændigt tab af enhedens funktionalitet. Et eksempel på en katastrofal fejl er et DIMM-hukommelsesmodul, som har fået et statisk stød og øjeblikkeligt genererer et "Ingen POST/Ingen video"-symptom med en bipkode, der udsendes for manglende eller ikke-fungerende hukommelse.

• Periodisk—Periodiske fejl udgør ca. 80 procent af ESD-relaterede fejl. Periodiske fejls høje hastighed betyder, at det meste af tiden, når skaden opstår, er den ikke umiddelbart genkendelig. DIMM-modulet får et statisk stød, men sporingen svækkes blot og frembringer ikke straks ydre symptomer relateret til skaden. Det svækkede spor kan være uger eller måneder om at smelte og kan i mellemtiden forårsage nedbrydning af hukommelsesintegritet, periodiske hukommelsesfejl osv.

Den typer skader, der er vanskeligst at genkende og fejlfinde er den periodiske (også kaldet latente eller "gående sårede") fejl.

Udfør følgende trin for at undgå ESD-skader:

• Anvende en kabelforbundet antistatisk håndledsrem, der er korrekt jordforbundet. Anvendelsen af trådløse antistatiske håndledsremme er ikke længere tilladt, da de ikke yder tilstrækkelig beskyttelse. Berøring af kabinettet, inden man håndterer dele, sikrer ikke tilstrækkelig ESD-beskyttelse på dele med øget følsomhed over for ESD-skader.

Arbejde på den tynde klient

Page 8

• Håndter alle statisk følsomme komponenter i et område, der er fri for statisk elektricitet. Brug om muligt antistatiske puder på gulvet og på arbejdsbordet.

• Når en statisk følsom komponent pakkes ud af emballagen, må komponenten ikke tages ud af den antistatiske emballage, før du er klar til at installere komponenten. Før udpakning af antistatisk emballage skal du sørge for at aflade statisk elektricitet fra kroppen.

• Inden statisk følsomme komponenter transporteres, skal de anbringes i en antistatisk beholder eller emballage.

ESD-servicesæt

Det ikke-overvågede servicesæt er det hyppigst anvendte servicesæt. Hvert servicesæt indeholder tre hovedkomponenter: antistatisk måtte, antistatisk håndledsrem og fast masseforbindelse.

Komponenter i et ESD-servicesæt

Komponenter i et ESD-servicesæt er:

• Antistatisk måtte—Den antistatiske måtte er afledende, og der kan anbringes dele på den under servicearbejde. Når du anvender en antistatisk måtte, skal den antistatiske håndledsrem sidde stramt, og den faste masseforbindelse skal sluttes til måtten og til en metalflade på det system, der arbejdes på. Når de anvendes korrekt, kan servicedele fjernes fra ESD-tasken og placeres direkte på måtten. ESD-følsomme genstande er sikre i hånden, på ESD-måtten, i systemet eller i en taske.

• Antistatisk håndledsrem og fast masseforbindelse—Den antistatiske håndledsrem og den faste masseforbindelse kan være enten direkte forbundet til håndleddet og en metalflade på materialet, hvis ESD-måtten ikke er nødvendig, eller være sluttet til den antistatiske måtte for at beskytte materialet, der midlertidigt placeres på måtten. Den fysiske forbindelse fra den antistatiske håndledsrem og den faste masseforbindelse mellem huden, ESD-måtten og materialet kaldes stelforbindelse. Brug kun servicesæt sammen med en antistatisk håndledsrem, måtte og den faste masseforbindelse. Brug aldrig trådløse antistatiske håndledsremme. Vær altid opmærksom på, at indvendige ledninger i en antistatisk håndledsrem er tilbøjelige til at få skader som følge af normal slitage og skal kontrolleres regelmæssigt med en tester til den antistatiske håndledsrem for at undgå utilsigtet ESD-materialebeskadigelse. Det anbefales at teste den antistatiske håndledsrem og den faste masseforbindelse mindst én gang om ugen.

• ESD-håndledsrem-tester—Ledningerne inden i et ESD-rem er tilbøjelige til at blive beskadiget med tiden. Når der anvendes et ikkeovervåget sæt, er det bedste praksis regelmæssigt at teste remmen før hvert servicebesøg og som minimum at teste den én gang om ugen. En håndledsrem-tester er den bedste metode til at udføre denne test. Hvis du ikke har din egen håndledsrem-tester, skal du henvende dig til dit lokale kontor for at finde ud af, om de har en. Stik håndledsremmens faste masseforbindelse ind i testeren, mens den er spændt fast til dit håndled, og tryk på knappen for at udføre testen. En grøn lysdiode lyser, hvis testen er vellykket; en rød lysdiode lyser, og der lyder en alarm, hvis testen mislykkes.

• Isoleringselementer—Det er svært at holde ESD-følsomme enheder, såsom kølelegemernes huse af plast, væk fra indvendige dele, som er isolatorer og ofte stærkt ladede.

• Arbejdsmiljø – Før anvendelsen af ESD-servicesættet, vurderes situationen på kundens anlæg. Anvendelse af sættet i f.eks. et servermiljø er anderledes end i et miljø med stationære eller bærbare computere. Servere installeres typisk i et rack i et datacenter; stationære eller bærbare computere er typisk placeret på kontorskriveborde eller i kabinetter. Prøv altid at finde et stort åbent og fladt arbejdsområde, der er ryddeligt og stort nok til at anvende ESD-sættet med ekstra plads til den type system, der skal repareres. Arbejdsområdet skal være fri for isolatorer, der kan forårsage en ESD-hændelse. På arbejdsområdet skal isolatorer såsom Styroporskum og andre plaststoffer altid flyttes mindst 12 tommer eller 30 centimeter væk fra følsomme dele før fysisk håndtering af eventuelle hardwarekomponenter

• ESD-emballage – Alle ESD-følsomme enheder skal sendes og modtages i statisk sikker emballage. Metal, statisk skærmede poser foretrækkes. Du skal dog altid returnere den beskadigede del i samme pose og emballage, som du modtog den nye del i. ESD-posen skal foldes sammen og lukkes med tape, og det samme skumemballeringsmateriale skal bruges i den oprindelige kasse, som du modtog varen i. ESD-følsomme enheder bør kun tages ud af emballagen på et ESD-beskyttet arbejdsbord, og dele må aldrig placeres oven på ESD-posen, da kun indersiden af posen er skærmet. Anbring altid dele i hånden, på ESD-måtten, i systemet eller inde i en antistatisk pose.

• Transport af følsomme komponenter – Ved transport af ESD-følsomme komponenter som reservedele eller dele, der skal returneres til Dell, er det vigtigt at anbringe sådanne dele i antistatiske poser af hensyn til sikker transport.

Oversigt over ESD-beskyttelse

Det anbefales, at alle serviceteknikere altid bruger den traditionelt kabelforbundne, antistatiske håndledsrem til ESD-jording og den antistatiske beskyttelsesmåtte i forbindelse med service af Dell-produkter. Derudover er det vigtigt, at teknikere holder følsomme dele adskilt fra alle isoleringsdele, mens der udføres service, og at de bruger antistatiske poser til transport af følsomme komponenter.

Arbejde på den tynde klient

Page 9

Transport af følsomme komponenter

Ved transport af ESD-følsomme komponenter som reservedele eller dele, der skal returneres til Dell, er det vigtigt at anbringe sådanne dele i antistatiske poser af hensyn til sikker transport.

Løfteudstyr

Overhold følgende retningslinjer for løft af tungt udstyr:

FORSIGTIG: Løft ikke mere end 25 kg. Få hjælp af andre personer, eller anvend en mekanisk løfteanordning.

1. Få et fast, afbalanceret fodfæste. Hold fødderne adskilt for at skabe en stabil stilling, og drej fødderne udad.

2. Spænd mavemusklerne. Bugmuskulaturen støtter rygsøjlen, når du løfter, og udligner kraften af byrden.

3. Løft med benene, ikke med ryggen.

4. Hold byrden tæt ind til kroppen. Jo tættere byrden er på rygsøjlen, jo mindre kraft udsætter den ryggen for.

5. Hold ryggen ret, både når du løfter byrden op og sætter den ned. Overfør ikke kroppens vægt til byrden. Undgå at vride i krop og ryg.

6. Anvend de samme teknikker i omvendt rækkefølge for at sætte byrden ned.

Efter du har arbejdet på den tynde klient

Om denne opgave

FORSIGTIG: Efterlad ikke ting eller løse skruer inde i den tynde klient. Dette kan beskadige den tynde klient.

Trin

1. Genmonter alle skruer, og sørg for, at der ikke befinder sig løse skruer inde i den tynde klient.

2. Tilslut eventuelle eksterne enheder, perifert udstyr eller kabler, som du fjernede, før du begyndte at arbejde med den tynde klient.

3. Slut den tynde klient og alle tilknyttede enheder til deres stikkontakter.

4. Tænd den tynde klient.

Arbejde på den tynde klient

Page 10

Vigtige komponenter i din tynde klient

1. Bunddæksel 2. Varme-sink

3. Systemkort 4. Batteri

5. Højttalere 6. Berøringsplademodul

7. Skærmmodul 8. Bundpanel

9. I/O-kort 10. VGA-datterkort

11. Hukommelse

BEMÆRK: Dell leverer en liste over komponenter og deres varenumre til den oprindelige købte systemkonfiguration.

Disse reservedele er tilgængelige i henhold til de garantidækninger, som kunden har købt. Kontakt din Dellsalgsrepræsentant for yderligere købsmuligheder.

10 Vigtige komponenter i din tynde klient

Page 11

Sådan fjernes og installeres komponenter

Anbefalet værktøj

Procedurerne i dette dokument kræver følgende værktøj:

• Phillips-skruetrækkere: #0, #1 og #2

• Plastikpen

Liste over skruer

Dette afsnit indeholder oplysninger om skruerne på den tynde klient.

Tabel 1. Liste over skruer

Komponenter Fastgjort til Skruetype Antal Billede af skrue

Bunddæksel Håndfladestøtte- og

tastaturmodul

M2,5x5 9

Solid State-drevets termiske plade

Solid-state-drev Håndfladestøtte- og

Batteri Håndfladestøtte- og

CAC-læser Håndfladestøtte- og

WLAN-kort Systemkort M2x3 1

I/O-kort Håndfladestøtte- og

Berøringspladebeslag Håndfladestøtte- og

Berøringsplade Håndfladestøtte- og

VGA-datterkort Håndfladestøtte- og

Varme-sink Håndfladestøtte,

Skærmmodul Håndfladestøtte,

Strømknapkort Håndfladestøtte- og

Håndfladestøtte- og tastaturmodul

tastaturmodul

tastaturmodul og systemkort

tastaturmodul

M2x3 1

M2x2 1

M2x3 4

M2x3 2

M2x2 3

M2x2 4

M2x3 2

M2x3 6

M2,5x5 6

M2x3 1

Systemkort Håndfladestøtte- og

tastaturmodul

M2x3 3

Sådan fjernes og installeres komponenter 11

Page 12

Komponenter Fastgjort til Skruetype Antal Billede af skrue

Systemkort Håndfladestøtte- og

tastaturmodul

Port til strømsadapter Systemkort M2x3 1

M2x2 2

Skærmpanel Skærmens bagdæksel og

hængsler

Skærmpanel Skærmens bagdæksel og

hængsler

M2,5x5 6

M2x2 2

Secure Digital-kort

Fjernelse af Secure Digital-kortet

Om denne opgave

Det følgende billede viser placeringen af Secure Digital-kortet og giver en visuel præsentation af fjernelsesprocessen:

Trin

1. Skub SD-kortet for at frigøre det fra den tynde klient.

2. Skub SD-kortet ud af den tynde klient.

Installation af Secure Digital-kortet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Sådan fjernes og installeres komponenter

Page 13

Om denne opgave

Det følgende billede viser placeringen af Secure Digital-kortet og giver en visuel præsentation af installationen:

Trin

Skub SD-kortet ind i dets kortplads, indtil det klikker på plads.

Bunddæksel

Fjernelse af bunddækslet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

Om denne opgave

Følgende billeder viser placeringen af bunddækslet og giver en visuel præsentation af fjernelsesprocessen:

Sådan fjernes og installeres komponenter

Page 14

14 Sådan fjernes og installeres komponenter

Page 15

Trin

1. Løsn de ti holdeskruer (M2,5x5), som fastgør bunddækslet til håndfladestøtte- og tastaturmodulet.

2. Lirk bunddækslet af startende fra øverste højre hjørne på håndfladestøtte- og tastaturmodulet.

3. Løft bunddækslet af håndfladestøtte- og tastaturmodulet.

Sådan installeres bunddækslet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Følgende billeder viser placeringen af bunddækslet og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 16

16 Sådan fjernes og installeres komponenter

Page 17

Trin

1. Anbring bunddækslet på håndfladestøtte- og tastaturmodulet, og klik bunddækslet på plads.

2. Stram de ti holdeskruer (M2,5x5), som fastgør bunddækslet til håndfladestøtte- og tastaturmodulet.

Næste trin

1. Installation af SD-hukommelseskortet.

2. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Batteri

Forholdsregler ved litiumionbatteri

FORSIGTIG

• Udvis forsigtighed ved håndtering af lithium-ion-batterier.

• Aflad batteriet så meget som muligt, før det fjernes fra systemet. Dette kan gøres ved at frakoble vekselstrømsadapteren fra systemet, så batteriet kan aflades.

• Undlad at knuse, tabe eller sønderdele batteriet eller stikke hul på det med fremmedlegemer.

• Undlad at udsætte batteriet for høje temperaturer eller at adskille batteripakker og celler.

• Undlad at udøve tryk på batteriets overflade.

• Undgå at bukke batteriet.

Sådan fjernes og installeres komponenter 17

Page 18

• Brug ikke nogen form for værktøjer til at trykke på eller mod batteriet.

• Hvis et batteri har sat sig fast i en enhed på grund af opsvulmning, må du ikke prøve at frigøre det, da det kan være farligt at punktere, bøje eller knuse et litiumionbatteri. Kontakt i et sådant tilfælde https://www.dell.com/support for at få hjælp og yderligere anvisninger.

• Køb altid originale batterier fra https://www.dell.com eller autoriserede Dell-partnere og -forhandlere.

Fjernelse af batteriet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

Om denne opgave

Det følgende billede viser placeringen af batteriet og giver en visuel præsentation af fjernelsesprocessen:

Trin

1. Frakobl batteriet fra systemkortet.

2. Fjern de fire skruer (M2x3), som fastgør batteriet til håndfladestøtte- og tastaturmodulet.

3. Løft batteriet af håndfladestøtte- og tastaturmodulet.

Sådan installeres batteriet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Sådan fjernes og installeres komponenter

Page 19

Om denne opgave

Det følgende billede viser placeringen af batteriet og giver en visuel præsentation af installationen:

Trin

1. Ret skruehullerne i batteriet ind med skruehullerne i håndfladestøtten og tastaturmodulet.

2. Genmonter de fire skruer (M2x4), som fastgør batteriet til håndfladestøtte- og tastaturmodulet.

3. Tilslut batterikablet til systemkortet.

Næste trin

1. Installation af bunddækslet.

2. Installation af SD-hukommelseskortet.

3. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Hukommelsesmoduler

Fjernelse af hukommelsesmodulet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

Om denne opgave

Det følgende billede viser placeringen af hukommelsesmodulet og giver en visuel præsentation af fjernelsesprocessen:

Sådan fjernes og installeres komponenter

Page 20

Trin

1. Brug fingerspidserne til at lirke fastgørelsesklemmerne forsigtigt væk fra hukommelsesmodulet, indtil hukommelsesmodulet springer op.

2. Skub og fjern hukommelsesmodulet fra dets kortplads på systemkortet.

Sådan installeres hukommelsesmodulet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af hukommelsesmodulet og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 21

Trin

1. Juster hukommelsesmodulets indhak med tappen på hukommelsesmodulslottet.

2. Skub modulet helt ind i kortpladsen i en vinkel.

3. Tryk hukommelsesmodulet ned, indtil clipsen fastgør det.

BEMÆRK: Hvis du ikke hører et klik, skal du fjerne hukommelsesmodulet og sætte det i igen.

Næste trin

1. Installation af batteri.

2. Installation af bunddækslet.

3. Installation af SD-hukommelseskortet.

4. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Solid-state-drev

Fjernelse af M.2 solid-state-drevet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

Om denne opgave

Det følgende billede viser placeringen af M.2 solid-state-drevet og giver en visuel præsentation af fjernelsesprocessen:

Sådan fjernes og installeres komponenter

Page 22

Trin

1. Fjern skruen (M2x3), som fastgør termopladen til håndfladestøtte- og tastaturmodulet.

2. Vip termopladen op i den ene side, og løft det ud af den tynde klient.

3. Fjern skruen (M2x2), som fastgør solid-state-drevet til håndfladestøtte- og tastaturmodulet.

4. Træk og fjern solid-state-drevet fra dets slot.

Installation af M.2 solid-state-drevet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af solid-state-drevet og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 23

Trin

1. Juster hakket i solid-state-drevet ind med tappen på solid-state-drevets plads, og skub solid-state-drevet i en vinkel ind i solid-statedrevets plads.

2. Genmonter skruen (M2x2), som fastgør solid-state-drevet til håndfladestøtte- og tastaturmodulet.

3. Juster og genmonter termopladen på solid-state-drevets plads.

4. Genmonter skruen (M2x3), som fastgør termopladen til håndfladestøtte- og tastaturmodulet.

Næste trin

1. Installation af batteri.

2. Installation af bunddækslet.

3. Installation af SD-hukommelseskortet.

4. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Højttalere

Fjernelse af højttalere

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

Sådan fjernes og installeres komponenter

Page 24

Om denne opgave

Det følgende billede viser placeringen af højttalerne og giver en visuel præsentation af fjernelsesprocessen:

Trin

1. Frakobl højtalerkablet fra systemkortet.

2. Hold øje med højttalerkablets føring, og fjern højttalerkablet fra føringsskinnerne på håndfladestøtte- og tastaturmodul.

3. Løft højttalerne med kablet af håndfladestøtte- og tastaturmodulet.

Sådan installeres højttalerne

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af højttalerne og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 25

Trin

1. Brug justeringsstængerne og gummityllerne til at anbringe højttalerne i kortpladserne på håndfladestøtte- og tastaturmodulet.

2. Før højttalerkablet gennem føringsskinnerne på håndfladestøtte- og tastaturmodulet.

3. Tilslut højttalerkablet til systemkortet.

Næste trin

1. Installation af batteri.

2. Installation af bunddækslet.

3. Installation af SD-hukommelseskortet.

4. Følg proceduren i Efter du har udført arbejde på den tynd klient.

CAC-læser

Fjernelse af CAC-læseren

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

Om denne opgave

Det følgende billede viser placeringen af Secure Digital-kortet og giver en visuel præsentation af fjernelsesprocessen:

Sådan fjernes og installeres komponenter

Page 26

Trin

1. Åbn låsen, og kobl CAC-læserkablet fra systemkortet.

2. Fjern de fire skruer (M2x3), som fastgør CAC-læseren til håndfladestøtte- og tastaturmodulet.

3. Løft CAC-læseren af håndfladestøtte- og tastaturmodulet.

Installation af CAC-læseren

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af CAC-læseren og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 27

Trin

1. Ret skruehullerne i CAC-læseren ind med skruehullerne i håndfladestøtte- og tastaturmodulet.

2. Genmonter de fire skruer (M2x4), som fastgør CAC-læseren til håndfladestøtte- og tastaturmodulet.

3. Sæt CAC-læserens kabel i den pågældende port på systemkortet, og luk låsen for at fastgøre kablet.

Næste trin

1. Installation af batteri.

2. Installation af bunddækslet.

3. Installation af SD-hukommelseskortet.

4. Følg proceduren i Efter du har udført arbejde på den tynd klient.

WLAN-kort

Sådan fjernes WLAN-kortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

Om denne opgave

Det følgende billede viser placeringen af WLAN-kortet og giver en visuel præsentation af fjernelsesprocessen:

Sådan fjernes og installeres komponenter

Page 28

Trin

1. Fjern skruen (M2x3), som fastgør WLAN-kortets beslag til systemkortet.

2. Kobl antennekablerne fra stikkene på WLAN-kortet.

3. Pil tapen af, der fastgør antennekablerne til systemkortet.

4. Løft og fjern WLAN-kortets beslag, der fastgør antennekablerne.

5. Skub og fjern WLAN-kortet fra WLAN-kortpladsen.

Sådan installeres WLAN-kortet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af WLAN-kortet og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 29

Trin

1. Juster hakket i WLAN-kortet ind med tappen på WLAN-kortets plads, og skub WLAN-kortet i en vinkel ind i WLAN-kortets plads.

2. Tilslut antennekablet til WLAN-kortet.

3. Påsæt tapen, der fastgør antennekablerne til systemkortet.

4. Flugt og anbring WLAN-kortets beslag på WLAN-kortet.

5. Genmonter skruen (M2x3) for at fastgøre WLAN-kortets beslag til WLAN-kortet

Næste trin

1. Installation af batteri.

2. Installation af bunddækslet.

3. Installation af SD-hukommelseskortet.

4. Følg proceduren i Efter du har udført arbejde på den tynd klient.

I/O-kort

Fjernelse af I/O-kortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

5. Fjernelse af CAC-læseren.

Om denne opgave

Det følgende billede viser placeringen af I/O-kortet og giver en visuel præsentation af fjernelsesprocessen:

Sådan fjernes og installeres komponenter

Page 30

Trin

1. Åbn låsen og frakobl I/O-kortets kabel fra systemkortet.

2. Fjern I/O-kortets kabel fra håndfladestøtte- og tastaturmodulet.

3. Fjern de to skruer (M2x3), som fastgør I/O-kortet til håndfladestøtte- og tastaturmodulet.

4. Løft I/O-kortet med kablet af håndfladestøtte- og tastaturmodulet.

Installation af I/O-kortet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af I/O-kortet og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 31

Trin

1. Brug justeringsstængerne til at anbringe I/O-kortet på håndfladestøtte- og tastaturmodulet.

2. Genmonter de to skruer (M2x3), som fastgør I/O-kortet til håndfladestøtte- og tastaturmodulet.

3. Klæb I/O-kortets kabel fast på håndfladestøtte- og tastaturmodulet.

4. Slut I/O-kortets kabel til systemkortet, og luk låsen for at fastgøre kablet.

Næste trin

1. Installation af CAC-læseren.

2. Installation af batteri.

3. Installation af bunddækslet.

4. Installation af SD-hukommelseskortet.

5. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Møntcellebatteri

Fjernelse af møntcellebatteriet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Genmontering af SD-hukommelseskortet.

3. Genmontering af bunddækslet.

4. Genmontering af batteriet.

5. Genmontering af CAC-læseren.

6. Genmontering af I/O-kortet.

Sådan fjernes og installeres komponenter

Page 32

Om denne opgave

Det følgende billede viser placeringen af knapcellebatteriet og giver en visuel præsentation af fjernelsesprocessen:

Trin

1. Vip I/O-kortet op.

2. Lirk forsigtigt knapcellebatteriet ud af pladsen på I/O-kortet vha. en plastikpen.

3. Tag knapcellebatteriet ud af den tynde klient.

Installation af knapcellebatteriet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af knapcellebatteriet og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 33

Trin

1. Sæt knapcellebatteriet, med dets plusside opad, ind i batterisoklen på I/O-kortet.

2. Tryk på batteriet indtil det klikker på plads.

Næste trin

1. Installation af I/O-kortet.

2. Installation af CAC-læseren.

3. Installation af batteri.

4. Installation af bunddækslet.

5. Installation af SD-hukommelseskortet.

6. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Berøringsplade

Fjernelse af berøringsplademodulet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

Om denne opgave

Det følgende billede viser placeringen af berøringsplademodulet og giver en visuel præsentation af fjernelsesprocessen:

Sådan fjernes og installeres komponenter

Page 34

Trin

1. Fjern de tre skruer (M2x2), som fastgør berøringspladens beslag til håndfladestøtte- og tastaturmodulet.

2. Fjern den tape, der fastgør beslaget.

3. Løft berøringspladens beslag af håndfladestøtte- og tastaturmodulet.

4. Åbn låsen, og kobl berøringspladens kabel fra systemkortet.

5. Fjern berøringspladens kabel fra håndfladestøtte- og tastaturmodulet

6. Fjern de fire skruer (M2x2), som fastgør berøringspladen til håndfladestøtte- og tastaturmodulet.

7. Fjern de to tapes, der fastgør berøringspladen.

8. Løft berøringspladen af håndfladestøtte- og tastaturmodulet.

Installation af berøringsplademodulet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af berøringsplademodulet og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 35

Trin

1. Placer berøringspladen på dens plads på håndfladestøtte- og tastaturmodulet.

2. Genmonter de fire skruer (M2x2), som fastgør berøringspladen til håndfladestøtte- og tastaturmodulet.

3. Påfør de to tapes, der fastgør berøringspladen.

4. Klæb berøringspladens kabel fast på håndfladestøtte- og tastaturmodulet.

5. Sæt berøringspladens kabel i dens stik på systemkortet, og luk låsen for at fastgøre kablet.

6. Placer berøringspladebeslaget på dets plads på håndfladestøtte- og tastaturmodulet.

7. Genmonter de tre skruer (M2x2), som fastgør berøringspladens beslag til håndfladestøtte- og tastaturmodulet.

8. Påfør den tape, der fastgør beslaget til håndfladestøtte- og tastaturmodulet.

Næste trin

1. Installation af batteri.

2. Installation af bunddækslet.

3. Installation af SD-hukommelseskortet.

4. Følg proceduren i Efter du har udført arbejde på den tynd klient.

VGA-datterkort

Fjernelse af VGA-datterkortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

Sådan fjernes og installeres komponenter

Page 36

Om denne opgave

Det følgende billede viser placeringen af VGA-datterkortet og giver en visuel præsentation af fjernelsesprocessen:

Trin

1. Åbn låsen, og kobl CAC-læserkablet fra systemkortet.

2. Frakobl skærmkablet fra systemkortet.

3. Kobl VGA-datterkortets kabel fra systemkortet.

4. Fjern de to skruer (M2x3), som fastgør VGA-datterkortet til håndfladestøtte- og tastaturmodulet.

5. Løft VGA-datterkortet ud af systemet.

Installation af VGA-datterkortet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af VGA-datterkortet og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 37

Trin

1. Ret skruehullet i VGA-datterkortet ind med skruehullerne i håndfladestøtte- og tastaturmodulet.

2. Genmonter de to skruer (M2x3), som fastgør VGA-datterkortet til håndfladestøtte- og tastaturmodulet.

3. Slut VGA-kortets kabel til systemkortet.

4. Før skærmkablet gennem kabelskinnen.

5. Tilslut skærmkablet til systemkortet.

6. Sæt CAC-læserens kabel i den pågældende port på systemkortet, og luk låsen for at fastgøre kablet.

Næste trin

1. Installation af batteri.

2. Installation af bunddækslet.

3. Installation af SD-hukommelseskortet.

4. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Skærmmodul

Sådan fjernes skærmmodulet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

5. Fjernelse af WLAN.

Sådan fjernes og installeres komponenter

Page 38

Om denne opgave

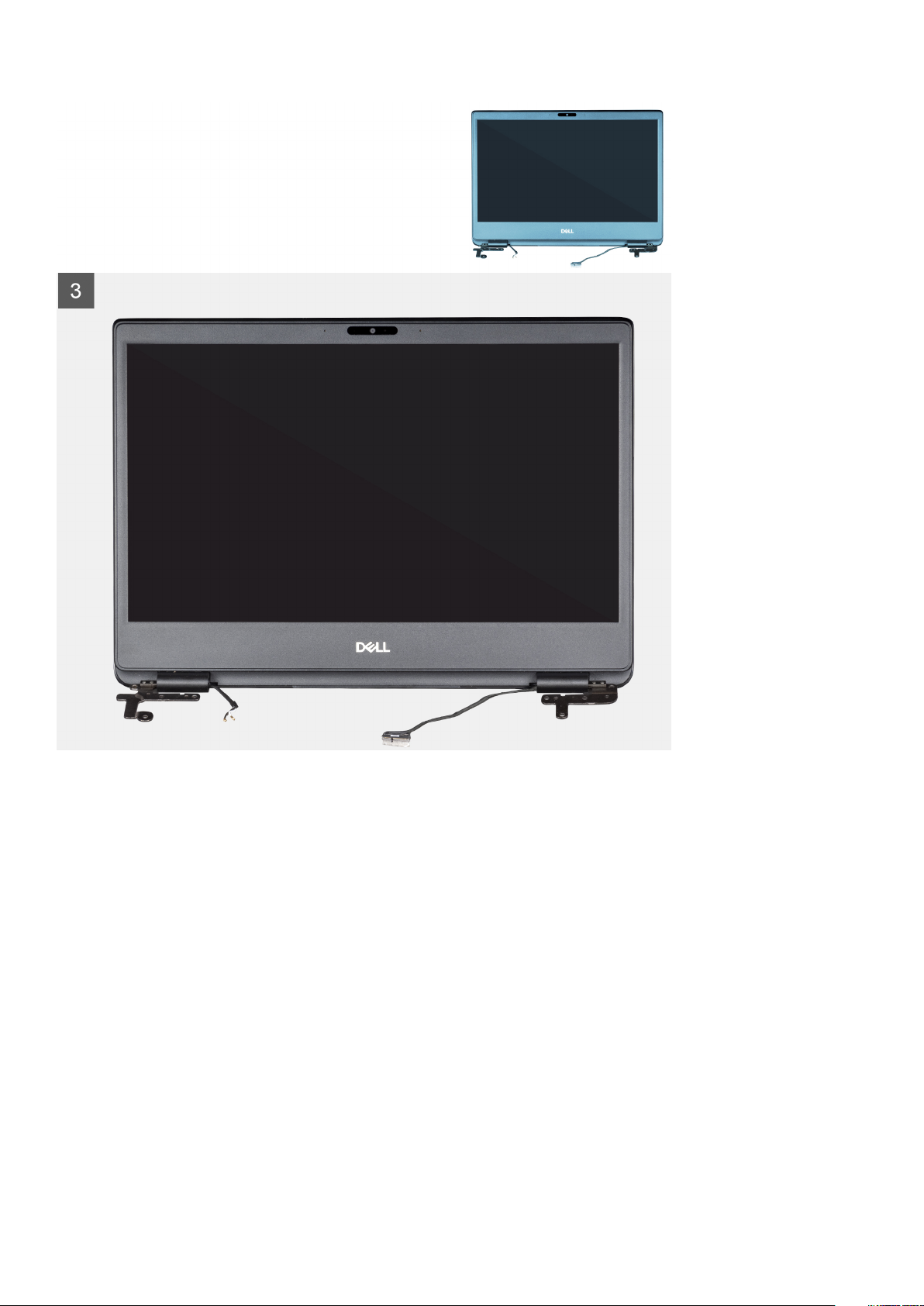

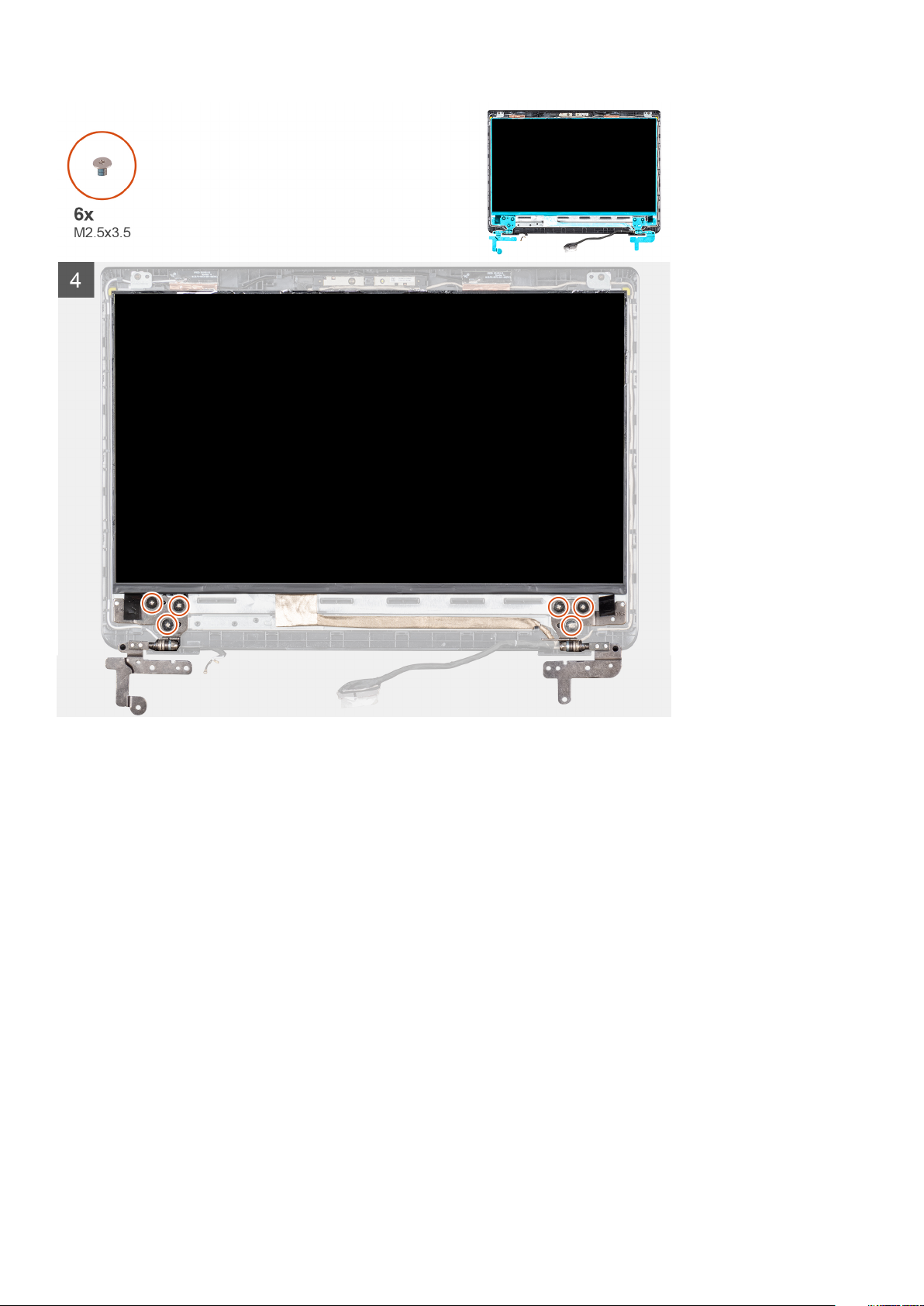

Følgende billeder viser placeringen af skærmmodulet og giver en visuel præsentation af fjernelsesprocessen:

38 Sådan fjernes og installeres komponenter

Page 39

Sådan fjernes og installeres komponenter 39

Page 40

Trin

1. Fjern den tape, der fastgør skærmkablet.

2. Åbn låsen og frakobl skærmkablet.

3. Fjern skærmkablet fra føringsskinnerne på håndfladestøtte- og tastaturmodulet.

4. Fjern den tape, der fastgør antennekablerne til håndfladestøtte- og tastaturmodulet.

5. Fjern de seks skruer (M2,5x5), der fastgør de venstre og højre hængsler til systemkortet, håndfladestøtten og tastaturmodulet.

6. Fjern den tape, der fastgør den trådløse antenne, og kobl antennerne fra systemkortet.

7. Tag skærmkablet ud af stikket på systemkortet.

8. Løft håndfladestøtte- og tastaturmodulet i en vinkel.

9. Løft hængslerne for at frigøre håndfladestøtte- og tastaturmodulet fra skærmmodulet.

10. Flyt og fjern håndfladestøtte- og tastaturmodulet fra skærmmodulet. Efter at have gennemført alle de foregående trin, står du tilbage med skærmmodulet.

Sådan installeres skærmmodulet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Sådan fjernes og installeres komponenter

Page 41

Om denne opgave

Følgende billeder viser placeringen af skærmmodulet og giver en visuel præsentation af installationen::

Sådan fjernes og installeres komponenter 41

Page 42

42 Sådan fjernes og installeres komponenter

Page 43

Trin

1. Ret håndfladestøtte- og tastaturmodulet op, og anbring det under hængslerne på skærmmodulet.

2. Tryk hængslerne ned på systemkortet, håndfladestøtten og tastaturmodulet.

3. Sæt håndfladestøtte- og tastaturmodulet på plads på skærmmodulet.

4. Genmonter de seks skruer (M2,5x5), der fastgør de venstre og højre hængsler til systemkortet, håndfladestøtten og tastaturmodulet.

5. Før skærmkablet gennem føringsskinnerne på håndfladestøtte- og tastaturmodulet.

6. Tilslut skærmkablet til stikket på bundkortet.

7. Luk låsen for at fastgøre kablet.

8. Påsæt tapen, der fastgør skærmkablet til systemkortet.

Næste trin

1. Installation af WLAN.

2. Installation af batteri.

3. Installation af bunddækslet.

4. Installation af SD-hukommelseskortet.

5. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Strømknapkort

Sådan fjernes strømknapkortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

Om denne opgave

Det følgende billede viser placeringen af strømknappen og giver en visuel præsentation af fjernelsesprocessen:

Sådan fjernes og installeres komponenter

Page 44

Trin

1. Fjern de tre skruer (M2,5x5), der fastgør det venstre hængsel til tastatur- og håndflademodulet.

2. Løft det venstre hængsel af håndfladestøtte- og tastaturmodulet.

3. Åbn låsen, og kobl CAC-læserkablet fra systemkortet.

4. Åbn låsen, og kobl VGA-datterkortets kabel fra systemkortet.

5. Pil tapen, der fastgør skærmkablet til systemkortet, af.

6. Åbn låsen og frakobl skærmkablet fra systemkortet.

7. Fjern skærmkablet fra føringsskinnen.

8. Åbn låsen, og kobl tænd/sluk-kortets kablet fra systemkortet.

9. Fjern skruen (M2x3), som fastgør strømknapkortet til håndfladestøtte- og tastaturmodulet.

10. Fjern strømknapkablet fra håndfladestøtte- og tastaturmodulet.

11. Løft strømknapkortet med kablet af håndfladestøtte- og tastaturmodulet.

Sådan installeres strømknapkortet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af strømknapkortet og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 45

Trin

1. Placer strømknapkortet på dets plads på håndfladestøtte- og tastaturmodulet.

2. Genmonter skruen (M2x3), som fastgør strømknapkortet til håndfladestøtte- og tastaturmodulet.

3. Klæb strømknapkortets kabel fast på håndfladestøtte- og tastaturmodulet.

4. Sæt strømknapkablet på systemkortet, og luk låsen for at fastgøre kablet.

5. Før skærmkablet gennem kabelskinnen.

6. Slut skærmkablet til systemkortet, og luk låsen for at fastgøre kablet.

7. Påsæt tapen, der fastgør skærmkablet til systemkortet.

8. Slut VGA-datterkortkablet til systemkortet, og luk låsen for at fastgøre kablet.

9. Sæt CAC-læserens kabel i den pågældende port på systemkortet, og luk låsen for at fastgøre kablet.

10. Tryk det venstre hængsel på håndfladestøtte- og tastaturmodulet.

11. Genmonter de tre skruer (M2,5x5), der fastgør det venstre hængsel til tastatur- og håndflademodulet.

Næste trin

1. Installation af batteri.

2. Installation af bunddækslet.

3. Installation af SD-hukommelseskortet.

4. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Varme-sink

Fjernelse af kølelegemet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

Sådan fjernes og installeres komponenter

Page 46

4. Fjernelse af batteriet.

Om denne opgave

Det følgende billede viser placeringen af kølelegemet og giver en visuel præsentation af fjernelsesprocessen:

Trin

1. Spænd de seks holdeskruer (M2x3), som fastgør kølelegemet til systemkortet, i omvend rækkefælge (6, 5, 4, 3, 2, 1).

2. Løft forsigtigt kølelegemet ud af systemet, og læg det væk.

Sådan installeres kølelegemet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af kølelegemet og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 47

Trin

1. Lad omhyggeligt skruerne flugte med hullerne, og placer kølelegemet på systemkortet.

2. Spænd de seks holdeskruer (M2x3), som fastgør kølelegemet til systemkortet, i den rækkefølge, der er angivet på kølelegemet.

Næste trin

1. Installation af batteri.

2. Installation af bunddækslet.

3. Installation af SD-hukommelseskortet.

4. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Systemkort

Fjernelse af bundkortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

5. Fjernelse af WLAN.

6. Fjernelse af hukommelsen.

7. Fjernelse af SSD.

Om denne opgave

Det følgende billede viser placeringen af systemkortet og giver en visuel præsentation af fjernelsesprocessen:

Sådan fjernes og installeres komponenter

Page 48

48 Sådan fjernes og installeres komponenter

Page 49

Trin

1. Frakobl højtalerkablet fra systemkortet.

2. Åbn låsen, og kobl CAC-læserkablet fra systemkortet.

3. Åbn låsen, og kobl tænd/sluk-kortets kablet fra systemkortet.

4. Kobl VGA-datterkortets kabel fra systemkortet.

5. Tag tapen af, åbn låsen, og kobl skærmkablet fra systemkortet

6. Åbn låsen og frakobl I/O-kortets kabel fra systemkortet.

7. Åbn låsen, og kobl berøringspladens kabel fra systemkortet.

8. Åbn låsen og frakobl tastaturets kabel fra systemkortet.

9. Åbn låsen og frakobl kablet, til tastaturets baggrundslys, fra systemkortet.

10. Fjern de tre (M2,5x5) skruer, der fastgør det højre hængsel til systemkortet, håndfladestøtten og tastaturmodulet.

11. Løft det højre hængsel forsigtigt af systemkortet, håndfladestøtten og tastaturmodulet.

12. Åbn låsen, og kobl strømadapterkablet fra systemkortet.

13. Fjern de fem skruer (tre M2x3 og to M2x2), som fastgør systemkortet til håndfladestøtten og tastaturenheden.

14. Løsn fastgørelsesskruen (M2x3), der er markeret som 6 på kølelegemet.

15. Løft systemkortet sammen med kølelegemet af håndfladestøtte- og tastaturmodulet.

Næste trin

BEMÆRK: Se Fjernelse af kølelegemet for at fjerne kølelegemet fra systemkortet.

Sådan installeres systemkortet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

BEMÆRK: Se Installation af kølelegemet for at installere kølelegemet på systemkortet.

Om denne opgave

Det følgende billede viser placeringen af systemkortet og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 50

50 Sådan fjernes og installeres komponenter

Page 51

Trin

1. Ret skruehullet i systemkortet ind med skruehullet i håndfladestøtte- og tastaturmodulet.

2. Stram fastgørelsesskruen (M2x3), der er markeret som 6 på kølelegemet.

3. Genmonter de fem skruer (tre M2x3 og to M2x2), som fastgør systemkortet til håndfladestøtten og tastaturenheden.

4. Tryk det højre hængsel forsigtigt på systemkortet, håndfladestøtten og tastaturmodulet.

5. Genmonter de tre (M2,5x5) skruer, der fastgør det højre hængsel til systemkortet, håndfladestøtten og tastaturmodulet.

6. Sæt strømadapterkablet ind i DC-indgangsporten på systemkortet, og luk låsen for at fastgøre kablet.

7. Sæt tastaturkablet ind i tastaturkabelporten på systemkortet, og luk låsen for at fastgøre kablet.

8. Sæt tastaturbaggrundsbelysningskablet ind i tastaturbaggrundsbelysningskabelporten på systemkortet, og luk låsen for at fastgøre kablet.

9. Sæt berøringspladekablet ind i berøringspladekabelporten på systemkortet, og luk låsen for at fastgøre kablet.

10. Sæt I/O-kortets kabel ind i I/O-kortets kabelport på systemkortet, og luk låsen for at fastgøre kablet.

11. Slut skærmkablet til systemkortet, luk låsen og sæt tape på.

12. Sæt VGA-datterkortkablet ind i VGA-datterkortkabelporten på systemkortet, og luk låsen for at fastgøre kablet.

13. Sæt tænd/sluk-knapkortets kabel ind i tænd/sluk-knapkortets kabelport på systemkortet, og luk låsen for at fastgøre kablet.

14. Sæt CAC-læserens kabel ind i CAC-læserens kabelport på systemkortet, og luk låsen for at fastgøre kablet.

15. Slut højtalerkablet til højtalerkabelporten på systemkortet.

Næste trin

1. Installation af SSD.

2. Installation af hukommelsen.

3. Installation af WLAN.

4. Installation af batteri.

5. Installation af bunddækslet.

6. Installation af SD-hukommelseskortet.

7. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Port til strømadapter

Fjernelse af strømadapterporten

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

5. Fjernelse af WLAN.

Om denne opgave

Det følgende billede viser placeringen af strømadapterporten og giver en visuel præsentation af fjernelsesprocessen:

Sådan fjernes og installeres komponenter

Page 52

Trin

1. Fjern de tre skruer (M2,5x5), der fastgør det højre hængsel til systemkortet, håndfladestøtten og tastaturmodulet.

2. Løft det højre hængsel forsigtigt af systemkortet, håndfladestøtten og tastaturmodulet.

3. Kobl strømadapterkablet fra systemkortet.

4. Fjern strømadapterkablet fra føringsskinnen.

5. Fjern skruen (M2x3), som fastgør strømadapterporten til håndfladestøtte- og tastaturmodulet.

6. Løft strømadapterporten med kablet af håndfladestøtte- og tastaturmodulet.

Installation af strømadapterporten

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af strømadapterporten og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 53

Trin

1. Placer strømadapterporten på dens plads på håndfladestøtte- og tastaturmodulet.

2. Genmonter skruen (M2x3), som fastgør strømadapterporten til håndfladestøtte- og tastaturmodulet.

3. Slut strømadapterkablet til systemkortet, og før kablet igennem føringsskinnen.

4. Tryk det højre hængsel på systemkortet, håndfladestøtten og tastaturmodulet.

5. Genmonter de tre skruer (M2,5x5), der fastgør det højre hængsel til systemkortet, håndfladestøtten og tastaturmodulet.

Næste trin

1. Installation af WLAN.

2. Installation af batteri.

3. Installation af bunddækslet.

4. Installation af SD-hukommelseskortet.

5. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Skærmfacet

Sådan fjernes skærmfacetten

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

5. Fjernelse af WLAN.

6. Fjernelse af skærmpanelet.

Om denne opgave

Det følgende billede viser placeringen af skærmfacetten og giver en visuel præsentation af fjernelsesprocessen:

Sådan fjernes og installeres komponenter

Page 54

Trin

1. Lirk forsigtigt hjørnerne af skærmfacetten af skærmens bagdæksel og antennemodulet.

2. Fjern skærmfacetten fra skærmens bagdæksel og antennemodul.

Sådan installeres skærmfacetten

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af skærmfacetten og giver en visuel præsentation af installationen:

Sådan fjernes og installeres komponenter

Page 55

Trin

1. Ret skærmfacetten ind i forhold til skærmens bagdæksel.

2. Klik forsigtigt skærmfacetten på plads.

Næste trin

1. Installation af skærmmodulet.

2. Installation af WLAN.

3. Installation af batteri.

4. Installation af bunddækslet.

5. Installation af SD-hukommelseskortet.

6. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Skærmpanel

Fjernelse af skærmpanelet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

Sådan fjernes og installeres komponenter

Page 56

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

5. Fjernelse af WLAN.

6. Fjernelse af skærmpanelet.

7. Fjernelse af skærmfacetten.

Om denne opgave

Det følgende billede viser placeringen af skærmpanelet og giver en visuel præsentation af fjernelsesprocessen:

56 Sådan fjernes og installeres komponenter

Page 57

Sådan fjernes og installeres komponenter 57

Page 58

Trin

1. Fjern de otte skruer (seks M2,5x2,5 og to M2x2), der fastgør skærmpanelet til skærmens bagdæksel.

2. Løft skærmpanelet og vend det om.

3. Fjern den tape, der fastgør skærmkablet til bagsiden af skærmpanelet.

4. Løft låsen, og kobl skærmkablet fra kabelstikket på skærmpanelet.

5. Løft skærmpanelet ud af skærmens bagdæksel.

BEMÆRK: Træk og frigør ikke stræktapen (SR) fra skærmpanelet. Det er ikke nødvendigt at afmontere beslagene

fra skærmpanelet.

Efter at have gennemført alle de foregående trin, står du tilbage med skærmpanelet.

Sådan installeres skærmpanelet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af skærmpanelet og giver en visuel præsentation af installationen:

58 Sådan fjernes og installeres komponenter

Page 59

Sådan fjernes og installeres komponenter 59

Page 60

Trin

1. Placer skærmpanelet på en plan ren overflade.

2. Slut skærmkablet til stikket bag på skærmpanelet, og luk låsen for at fastgøre kablet.

3. Påsæt tapen, der fastgør skærmkablet til bagsiden af skærmpanelet.

4. Vend skærmpanelet om, og anbring det på skærmens bagdæksel.

5. Flugt skærmpanelets skruehuller med skruehullerne i skærmens bagdæksel.

6. Genmonter de otte skruer (seks M2,5x2,5 og to M2x2), der fastgør skærmpanelet til skærmens bagdæksel.

Næste trin

1. Installation af skærmfacetten.

2. Installation af skærmmodulet.

3. Installation af WLAN.

4. Installation af batteri.

5. Installation af bunddækslet.

6. Installation af SD-hukommelseskortet.

7. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Sådan fjernes og installeres komponenter

Page 61

Kamera

Sådan fjernes kameraet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

5. Fjernelse af WLAN.

6. Fjernelse af skærmpanelet.

7. Fjernelse af skærmfacetten.

8. Fjernelse af skærmpanelet.

Om denne opgave

Det følgende billede viser placeringen af kameraet og giver en visuel præsentation af fjernelsesprocessen:

Trin

1. Brug en plastikpen til forsigtigt at lirke kameraet af skærmens bagdæksel.

Sådan fjernes og installeres komponenter

Page 62

2. Fjern kamerakablet fra kabelkanalerne.

3. Løft kameramodulet ud af skærmens bagdæksel.

Sådan installeres kameraet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser placeringen af kameraet og giver en visuel præsentation af installationen:

Trin

1. Brug justeringsstangen til at fastgøre kameramodulet på skærmens bagdæksel.

2. Før kameraets kabel gennem føringskanalerne.

Næste trin

1. Installation af skærmpanelet.

2. Installation af skærmfacetten.

3. Installation af skærmmodulet.

4. Installation af WLAN.

Sådan fjernes og installeres komponenter

Page 63

5. Installation af batteri.

6. Installation af bunddækslet.

7. Installation af SD-hukommelseskortet.

8. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Håndfladestøtte- og tastaturmodul

Fjernelse af håndfladestøtte- og tastaturmodulet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på den tynde klient.

2. Fjernelse af SD-hukommelseskortet.

3. Fjernelse af bunddækslet.

4. Fjernelse af batteriet.

5. Fjernelse af WLAN.

6. Fjernelse af hukommelsen.

7. Fjernelse af SSD.

8. Fjernelse af CAC-læseren.

9. Fjernelse af I/O-kortet.

10. Fjernelse af berøringsplademodulet.

11. Fjernelse af VGA-datterkortet.

12. Fjernelse af højttalerne.

13. Fjernelse af skærmpanelet.

14. Fjernelse af systemkortet.

15. Fjernelse af strømadapterporten.

16. Fjernelse af strømknapkortet.

Om denne opgave

Det følgende billede viser placeringen af I/O-kortet og giver en visuel præsentation af fjernelsesprocessen:

Trin

Efter at have gennemført de foregående trin, står du tilbage med håndfladestøtte- og tastaturmodulet.

Sådan fjernes og installeres komponenter

Page 64

Installation af håndfladestøtte- og tastaturmodulet

Forudsætninger

Hvis du udskifter en komponent, skal den eksisterende komponent fjernes, før du udfører installationen.

Om denne opgave

Det følgende billede viser håndfladestøtte- og tastaturmodulet og giver en visuel præsentation af installationen:

Trin

Placer håndfladestøtte- og tastaturmodulet på en plan overflade.

Næste trin

1. Installation af strømknapkortet.

2. Installation af strømadapterporten.

3. Installation af systemkortet.

4. Installation af skærmmodulet.

5. Installation af højttalerne.

6. Installation af VGA-datterkortet.

7. Installation af berøringsplademodulet.

8. Installation af I/O-kortet.

9. Installation af CAC-læseren.

10. Installation af SSD.

11. Installation af hukommelsen.

12. Installation af WLAN.

13. Installation af batteri.

14. Installation af bunddækslet.

15. Installation af SD-hukommelseskortet.

16. Følg proceduren i Efter du har udført arbejde på den tynd klient.

Sådan fjernes og installeres komponenter

Page 65

Systeminstallationsmenu

Åbning af BIOS-indstillinger for tynd klient

Om denne opgave

Dette afsnit beskriver UEFI BIOS-indstillingerne for Wyse 5470 thin client. Under opstart af en tynd klient vises et Dell-logo i en kort periode.

Trin

1. Tryk på F2- tasten under opstarten. og indtast standardadgangskoden Fireport. Dialogboksen med BIOS -indstillinger vises.

2. Brug indstillingerne Systemopsætning for at ændre BIOS-indstillingerne.

BEMÆRK: Det er muligt at gendanne BIOS-standarder, fabriksindstillinger og brugerdefinerede indstillinger for

brugere i BIOS-menuen. BIOS-standardindstillingen gendanner de værdier, som var en del af BIOS-filen. Ved gendannelse af fabriksindstillingerne gendannes BIOS-indstillingen til de værdier, som blev konfigureret på fabrikken før levering til kunden.

Oversigt over systeminstallationsmenuen

I systeminstallationsmenuen kan du:

• Ændre systemkonfigurationsoplysningerne, efter at du tilføjer, ændrer eller fjerner hardware på den tynde klient.

• Indstille eller ændre en brugertilpasset valgmulighed, såsom brugerens adgangskode.

• Aflæse aktuel hukommelsesmængde, eller angive hvilken type harddisk, der er installeret.

Inden du foretager ændringer under Systemopsætning, anbefaler Dell, at du skriver oplysningerne fra skærmen Systemopsætning ned, så du har dem som fremtidig reference.

FORSIGTIG

program. Visse ændringer kan forårsage, at den tynde klient ikke fungerer korrekt.

: Medmindre du er en erfaren bruger af tynde klienter, skal du undlade at ændre indstillingerne for dette

Bootrækkefølge

Med Startrækkefølge har du mulighed for at springe den systemdefinerede rækkefølge af startenheder over og starte direkte til en bestemt enhed. Under POST (selvtest ved start), når Dell-logoet vises, kan du:

• Åbne systemopsætningen ved at trykke på F2-tasten

• Åbne engangsstartmenuen ved at trykke på F12-tasten

Engangsstartmenuen viser enhederne, som du kan starte fra, herunder diagnostiske indstillinger. Startmenuens indstillinger er:

• UEFI Boot

• UEFI: 32GB SATA-flashdrev, Partition X

• Andre indstillinger

• BIOS-konfiguration

• BIOS Flash-opdatering

• Diagnosticering

BEMÆRK

(BIOS-opsætning) for at få adgang til systemopsætningsmenuen.

: Hvis du vælger indstillingen diagnosticering, vises skærmen ePSA-diagnosticering. Klik på BIOS Setup

Systeminstallationsmenu 65

Page 66

Navigationstaster

BEMÆRK: For de fleste af indstillingerne i systeminstallationsmenuen, registreres ændringerne, du foretager, men de

træder ikke i kraft, før systemet genstartes.

Tabel 2. Navigationstaster

Taster Navigering

Op-pil Flytter til forrige felt.

Ned-pil Flytter til næste felt.

Enter Vælger en værdi i det valgte felt (hvis det er relevant) eller følge linket i feltet.

Mellemrumstast Udfolder eller sammenfolder en rulleliste, hvis relevant.

Fane Flytter til næste fokusområde.

BEMÆRK: Denne indstilling gælder kun for standard-grafikbrowsere.

Esc Går til forrige side, indtil du ser hovedskærmen. Hvis du trykker på Esc på hovedskærmen, vises en

meddelelse, som beder dig om at gemme eventuelle ikke-gemte ændringer og genstarter systemet.

Indstillinger på den generelle skærm

Dette afsnit viser den tynde klients primære hardwarefunktioner.

Tabel 3. Indstillinger på den generelle skærm

Egenskab Beskrivelse

Systemoplysninger Dette afsnit viser den tynde klients primære hardwarefunktioner.

• System Information (Systemoplysninger): Displays BIOS Version (Viser BIOS-version), Service Tag (Servicemærke), Asset Tag (Aktivkode), Ownership Tag (Ejerskabskode), Ownership Date (Dato for ejerskab), Manufacture Date (Fremstillingsdato) og Express Service Code (Ekspresservicekode), den signerede firmware-opdatering – aktiveret som standard

• Memory Information (Hukommelsesoplysninger): Viser Memory Installed (Installeret hukommelse), Memory Available (Tilgængelig hukommelse), Memory Speed (Hukommelseshastighed), Memory Channels Mode (Hukommelseskanaltilstand), Memory Technology (Hukommelsesteknologi), DIMM A Size (DIMM A-størrelse) og DIMM B Size (DIMM B-størrelse)

BEMÆRK: Da Tilgængelig hukommelse er mindre end

den Installeret hukommelse, kan visse operativsystemer muligvis ikke udnytte al tilgængelig hukommelse.

• PCI-oplysninger: Viser Oplysninger om slot, Slot1 er som standard tom.

• Processor Information (Processoroplysninger): Viser Processor Type (Processortype), Core Count (Antal kerner), Processor ID (Processor-id), Current Clock Speed (Aktuel klokfrekvens), Minimum Clock Speed (Minimum klokfrekvens), Maximum Clock Speed (Maksimum klokfrekvens), Processor L2 Cache (Processor L2 cache-lager), Processor L3 Cache (Processor L3 cache-lager), HT Capable (HT-duelig) og 64-Bit Technology (64-bit teknologi)

• Enhedsoplysninger: Primær harddisk, EMMC-enhed, LOM MAC-adresse, 2. NIC MAC-adresse, skærmcontroller, lydcontroller, Wi-Fi-enhed, Bluetooth-enhed

Systeminstallationsmenu

Page 67

Egenskab Beskrivelse

Batterioplysninger Dette afsnit indeholder oplysninger om maskinens batteristatus.

Det viser også AC-adapterens status og også viser, om batteriet oplader eller ej.

Bootrækkefølge Denne indstilling gør det muligt at ændre den rækkefølge, hvori

systemet starter et operativsystem.

• Standardstartrækkefølge

• UEFI: Hard Drive, Partition 4 (Harddisk, partition 4)

• Onboard NIC (Indbygget netværkskort) (IPV4)

• Onboard NIC (Indbygget netværkskort) (IPV6)

• Indstillingen Boot List (Startliste): Du kan tilføje en startindstilling, slette en eksisterende startindstilling og vise startindstillingerne.

UEFI boot path security (Sikkerhed for UEFI-startsti)

Dato/Tid Denne indstilling gør det muligt at ændre systemets dato og

Denne indstilling giver dig mulighed for at styre systemprompten, om Hvordan du indtaster administratoradgangskoden (hvis angivet), når du starter en UEFI-startsti fra F12-startmenuen.

Indstillingerne omfatter:

• Altid, undtagen intern harddisk (standard)

• Altid

• Aldrig

klokkeslæt.

Systemkonfiguration

Tabel 4. Systemkonfiguration

Egenskab Beskrivelse

Integreret NIC

Giver dig mulighed for at konfigurere den integrerede netværkscontroller.

Klik på én af følgende indstillinger:

Aktiver UEFI-netværksstak

Hvis de er aktiveret, installeres UEFI-netværksprotokollerne, så præ-operativsystemets og det tidlige operativsystems netværksfunktioner kan bruge aktiverede NIC’er. Dette kan bruges uden PXE aktiveret.

Integreret NIC

• Deaktiveret

• Aktiveret

• Aktiveret m/PXE—Standard

SATA-drift

Lader dig konfigurere den integrerede SATA harddisk-controllers driftstilstand.

Klik på én af følgende indstillinger:

• Deaktiveret

• AHCI

• RAID—Standard

BEMÆRK: SATA er konfigureret til at understøtte RAID-

tilstand.

Systeminstallationsmenu 67

Page 68

Egenskab Beskrivelse

Drev

Giver dig mulighed for at aktivere eller deaktivere forskellige drev på kortet.

Indstillingerne er:

• SATA-0

• M.2 PCIe SSD-0/SATA-2

Alle indstillingerne er angivet som standard.

SMART-rapportering

USB-konfiguration

Dell Type-C-dock-konfiguration

USB PowerShare

Lyd

Dette felt bestemmer, om harddiskfejl for indbyggede drev rapporteres under systemstart. Denne teknologi er en del af SMART-specifikationen (selvovervågningsanalyse- og rapporteringsteknologi) specifikation. Denne indstilling er som standard deaktiveret.

Giver dig mulighed for at aktivere eller deaktivere den interne/ integrerede USB-konfiguration.

Indstillingerne er:

• Aktiver USB-opstartsunderstøttelse

• Aktiver eksterne USB-porte

Alle indstillingerne er angivet som standard.

BEMÆRK: USB-tastatur og -mus virker altid i BIOS-

konfigurationen uanset disse indstillinger.

Giver dig mulighed for at aktivere eller deaktivere Dell Dockskonfigurationsindstillinger.

Giver dig mulighed for at tænde og slukke for eksterne enheder, som skal strømforsynes eller oplades ved hjælp af det gemte systembatteri.

Giver dig mulighed for at tænde og slukke for al integreret lyd eller aktivere/deaktivere mikrofonen og den interne højttaler hver for sig.

Indstillingerne er:

• Aktiver lyd

• Aktiver mikrofon

• Aktiver intern højttaler

Denne indstilling er som standard aktiveret.

Tastaturlys

Tastaturbaggrundslys timeout ved AC

68 Systeminstallationsmenu

Dette afkrydsningsfelt lader dig vælge driftstilstand for tastaturlysfunktionen. Tastaturets lysstyrkeniveau kan indstilles til mellem 0 % til 100 %.

Indstillingerne er:

• Deaktiveret

• Svag

• Lys—Standard

Giver dig mulighed for at definere timeout-værdien for tastaturets baggrundsbelysning, når systemet er tilsluttet en AC-adapter. Timeout-værdien for tastaturets baggrundsbelysning gælder kun, når baggrundsbelysningen er aktiveret.

• 5 sekunder

• 10 sekunder—Standard

• 15 sekunder

Page 69

Egenskab Beskrivelse

• 30 sekunder

• 1 minut

• 5 minutter

• 15 minutter

• Aldrig

Tastaturbaggrundslys timeout ved batteri

Berøringsskærm Giver dig mulighed for at aktivere eller deaktivere

Miscellaneous devices

Giver dig mulighed for at definere timeout-værdien for tastaturets baggrundsbelysning, når systemet kun kører på batteristrøm. Timeout-værdien for tastaturets baggrundsbelysning gælder kun, når baggrundsbelysningen er aktiveret.

• 5 sekunder

• 10 sekunder—Standard

• 15 sekunder

• 30 sekunder

• 1 minut

• 5 minutter

• 15 minutter

• Aldrig

berøringsskærmen.

Lader dig aktivere eller deaktivere forskellige indbyggede enheder.

• Aktiver kamera—Standard

• Aktiver harddiskens fritfaldsbeskyttelse—Standard

• Aktiver sikkert digitalt kort (SD)—Standard

• Sikkert digitalt kort (SD) kun i læsetilstand

• Opstart ved sikkert digitalt kort (SD)

Indstillinger for videoskærm

Tabel 5. Video

Egenskab Beskrivelse

LCD Brightness

Lader dig indstille skærmens lysstyrke afhængigt af strømkilden. Ved batteri (50 % er standard) og ved AC (100 % er standard).

Indstillinger på skærmen sikkerhed

Tabel 6. Indstillinger på skærmen sikkerhed

Egenskab Beskrivelse

Administratoradgangskode Lader dig indstille, ændre eller slette administratoradgangskoden.

BEMÆRK:

• Du skal indstille administratoradgangskoden, før du indstiller system- eller harddiskadgangskode. Ved sletning af administratoradgangskoden slettes desuden automatisk system- og harddiskadgangskode.

• Vellykkede adgangskodeændringer træder i kraft med det samme.

Som standard er administratoradgangskoden ikke indstillet.

Systeminstallationsmenu 69

Page 70

Egenskab Beskrivelse

Systemadgangskode Lader dig indstille, ændre eller slette systemadgangskoden.

BEMÆRK: Vellykkede adgangskodeændringer træder i

kraft med det samme.

Som standard er administratoradgangskoden ikke indstillet.

M.2 SATA SSD-adgangskode Denne indstilling giver dig mulighed for at angive, ændre eller slette

M.2 SATA SSD-adgangskoden. Når der er angivet en adgangskode, forbliver den på SSD.

BEMÆRK: Vellykkede adgangskodeændringer træder i

kraft med det samme.

Som standard er SSD-adgangskoden ikke angivet.

Stærk adgangskode Lader dig gennemtvinge indstillingen til altid at indstille stærke

adgangskoder.

Som standard er afkrydsningsfeltet Aktiver stærk adgangskode ikke valgt.

BEMÆRK: Hvis stærk adgangskode er aktiveret, skal

administrator- og systemadgangskoderne indeholde mindst ét stort bogstav og et lille bogstav. Adgangskoden skal indeholde mindst otte tegn.

Adgangskodekonfiguration Lader dig angive den minimale og maksimale længde af

administrator- og systemadgangskoder.

• min-4 (Min. 4) – Som standard er minimumsværdien indstillet til 4. Du kan angive en højere værdi.

• max-32 (Maks. 32) – Som standard er maksimumværdien indstillet til 32. Du kan øge værdien.

Omgåelse af adgangskode Lader dig aktivere eller deaktivere tilladelse til at omgå

systemadgangskode og adgangskode til intern harddisk. Indstillingerne er:

• Deaktiveret – aktiveret som standard

• Omgåelse ved genstart

Ændring af adgangskode Lader dig aktivere tilladelsen til at deaktivere system- og

harddiskadgangskoderne, når administratoradgangskoden er angivet.

Afkrydsningsfeltet Tillad ændring af ikke-

administratoradgangskoder er markeret som standard.

Ændringer af ikke-administratoradgangskode Denne indstilling giver dig mulighed for at bestemme, om ændringer

i opsætningsindstillingerne skal være tilladt, når der oprettes en administratoradgangskode. Hvis indstillingen deaktiveres, er opsætningsindstillingerne låst af administratoradgangskoden.

UEFI Capsule-firmwareopdateringer Lader dig aktivere eller deaktivere UEFI Capsule-firmware. Denne

indstilling bestemmer, om dette system aktiverer BIOSopdateringer via UEFI Capsule-opdateringspakker. Denne indstilling er som standard aktiveret.

TPM 2.0 Security Lader dig aktivere TPM (Trusted Platform Module)-funktionen.

Indstillingerne omfatter:

• TPM Til – aktiveret som standard

• Ryd

• PPI forbigå aktiverede kommandoer

• Certificering aktiveret – aktiveret som standard

• PPI forbigå deaktiverede kommandoer

• Nøglelager aktiveret – aktiveret som standard

70 Systeminstallationsmenu

Page 71

Egenskab Beskrivelse

• PPI forbigå ryddede kommandoer

• SHA-256 – aktiveret som standard

• Deaktiveret

• Aktiveret – valgt som standard

Spærring af administrationsindstilling Lader dig forhindre brugere i at åbne Setup (Installation), når der er

indstillet en administratoradgangskode.

Spærring af masteradgangskode Dette er en godkendelsesoplysning, der undertiden kræves for at

logge på en tynd klients BIOS (Basic Input/Output System), før maskinen starter op til operativsystemet. Harddiskens adgangskode skal slettes, før spærring af masteradgangskoden aktiveres. Denne indstilling er som standard deaktiveret.

SMM-sikkerhedsmitigering Lader dig aktivere og deaktivere yderligere beskyttelse med UEFI

SMM-sikkerhedsmitigering.

Indstillinger på skærmen for sikker start

Tabel 7. Indstillinger på skærmen for sikker start

Indstillinger Beskrivelse

Aktiver sikker opstart Denne indstilling aktiverer eller deaktiverer funktionen Secure Boot

(Sikker opstart). Som standard er funktionen Aktiver sikker opstart ikke indstillet.

Tilstanden Sikker opstart Lader dig ændre funktionen for sikker opstart – ændrer

virkemåden for sikker opstart, så du kan vurdere eller håndhæve UEFI-driversignaturer. Indstillingerne omfatter:

• Håndhævet tilstand

• Overvågningstilstand

Administration af ekspertnøgle Denne indstilling gør, at du kun kan manipulere

sikkerhedsnøgledatabaserne, hvis systemet er i Custom Mode (Brugerdefineret tilstand). Indstillingen Aktiver brugerdefineret tilstand er som standard valgt. Indstillingerne omfatter:

• PK

• KEK

• db

• dbx

Hvis du aktiverer Custom Mode (Brugerdefineret tilstand), vises de relevante indstillinger for PK, KEK, db og dbx. Indstillingerne er:

• Save to File (Gem til fil)—Gemmer nøglen til en brugervalgt fil

• Replace from File (Erstat fra fil)—Erstatter den aktuelle nøgle med en nøgle fra en brugervalgt fil

• Append from File (Tilføj fra fil)—Tilføjer en nøgle til den aktuelle database fra en brugervalgt fil

• Delete (Slet)—Sletter den valgte nøgle

• Reset All Keys (Nulstil alle nøgler) – Nulstiller til standardindstillingen

• Delete All Keys (Slet alle nøgler)—Sletter alle nøglerne

BEMÆRK: Hvis du deaktiverer Brugerdefineret tilstand,

slettes alle ændringerne, og nøglerne gendannes til standardindstillingerne.

Systeminstallationsmenu 71

Page 72

Indstillinger for Intel software sikkerhedsudvidelsesskærm

Tabel 8. Indstillinger for Intel-softwaresikkerhedsudvidelser

Egenskab Beskrivelse

Intel SGX Enable Aktiver indstillingen for Intel-softwaresikkerhedsudvidelser for at

skabe et sikkert miljø til at køre koden eller gemme følsomme oplysninger med hensyn til operativsystemet. Indstillingerne er:

• Deaktiveret

• Aktiveret

• Softwarestyret—Denne indstilling er som standard aktiveret

Enclave Memory Size Denne indstilling angiver Intel-softwaresikkerhedsudvidelsernes

(SGX) ekstra enklavehukommelsesstørrelse. Når SGX indstilles til Softwarestyret, er denne indstilling ikke tilgængelig og har ingen effekt. Indstillingerne omfatter:

• 32 MB

• 64 MB

• 128 MB—standard

Indstillinger på skærmen for ydelse

Tabel 9. Ydelsesindstillinger

Egenskab Beskrivelse

Multi Core Support (Understøttelse af Multi Core) Denne indstilling angiver, hvorvidt der er aktiveret en eller flere

kerner i processoren. Indstillingerne omfatter:

• Alle – aktiveret som standard

• 1

• 2

• 3

Intel SpeedStep Denne indstilling gør det muligt at aktivere eller deaktivere Intel

SpeedStep-funktionen. Indstillingen er:

Enable Intel SpeedStep (Aktiver Intel SpeedStep)

Denne indstilling er som standard aktiveret.

C-States Control (Kontrol af dvaletilstand) Lader dig aktivere eller deaktivere yderligere dvaletilstande for

processoren.

Denne indstilling er som standard deaktiveret.

Intel TurboBoost Lader dig aktivere eller deaktivere processorens Intel TurboBoost-

tilstand. Indstillingen er:

Enable Intel TurboBoost (Aktiver Intel TurboBoost) – Denne indstilling er som standard aktiveret.

72 Systeminstallationsmenu

Page 73

Strømstyring

Tabel 10. Strømstyring

Egenskab Beskrivelse

AC Behavior

Giver dig mulighed for at aktivere eller deaktivere den tynde klient til at tænde automatisk, når en vekselstrømsadapter tilsluttes.

• Vækning ved AC

Denne indstilling er som standard ikke angivet.

Tidspunkt for automatisk start

Understøttelse af USBaktivering

Wireless Radio Control

Wake on LAN/WLAN

Giver dig mulighed for at angive et tidspunkt, hvor den tynde klient skal tænde automatisk.

Indstillingerne er:

• Deaktiveret—Standard

• Hver dag

• Hverdage

• Udvalgte dage

Denne indstilling er som standard ikke angivet.

Gør det muligt at aktivere USB-enheder der kan vække systemet fra standby.

• Aktiver understøttelse af USB-vækning

Denne indstilling er som standard ikke angivet.

Hvis den er aktiveret, registrerer denne funktion systemets forbindelse til et kabelforbundet netværk og deaktiverer derefter de valgte trådløse radioenheder.

• Styring af WLAN-radio

• Styring af WWAN-radio

Denne indstilling gør det muligt for den tynde klient at starte fra slukket tilstand, når det udløses af et særligt LAN-signal. Vækning fra standbytilstand forbliver upåvirket af denne indstilling og skal aktiveres i operativsystemet. Denne funktion fungerer kun, når den tynde klient tilsluttes en vekselstrømsforsyning.

• Deaktiveret—Giver ikke systemet mulighed for at tændes at særlige LAN-signaler, når det modtager signal om vækning fra LAN eller trådløst LAN.

• Kun LAN—Giver systemet mulighed for at blive tændt af særlige LAN-signaler.

• LAN med PXE—Et vækningssignal, der sendes til systemet i enten S4- eller S5-dvaletilstand, vågner og starter systemet til PXE med det samme.

Bloker dvale

Peak Shift

Advanced Battery Charge Configuration

Primary Battery Charge Configuration

Denne funktion minimerer AC-strømforbruget på tidspunkter med spidsbelastning.

Giver dig mulighed for at blokere slumretilstand i operativsystemmiljø.

Funktionen giver dig mulighed for at maksimere batterilevetiden. Ved aktivering af denne funktion anvender systemet standardopladningsalgoritmen og andre teknikker efter arbejdstid til at forbedre batterilevetiden.

Giver dig mulighed for at vælge opladningstilstand for batteriet.

Indstillingerne er:

• Adaptiv—Standard

• Standard - Oplader batteriet helt ved standard hastighed.

• Ekspresopladning—Batteriet oplader på kortere tid vha. Dells hurtigopladningsteknologi.

• Primært vekselstrømsbrug

• Brugerdefineret

Hvis Custom Charge (Tilpasset opladning) vælges, kan du også konfigurere Custom Charge Start (Start af tilpasset opladning) og Custom Charge Stop (Stop af tilpasset opladning).

Systeminstallationsmenu 73

Page 74

Egenskab Beskrivelse

BEMÆRK: Alle opladningstilstande er muligvis ikke tilgængelige for alle batterierne.

Deaktiver funktionen Avanceret batteriopladningskonfiguration for at aktivere denne funktion.

POST-adfærd

Tabel 11. POST-adfærd

Egenskab Beskrivelse

Adapteradvarsler

Numlock Enable

Fn Lock Options

Hurtig opstart

Extend BIOS POST Time

Lader dig aktivere eller deaktivere system setup (systeminstallationsmenuen) (BIOS)-meddelelserne, når du bruger visse strømadaptere.

• Aktiver adapteradvarsler—Standard

Indstillingen angiver, om NumLock-funktionen skal være aktiveret, når systemet starter.

Indstillingen er som standard aktiveret.

Giver dig mulighed for at lade genvejskombinationen <Fn> +<Esc> skifte den primære funktion for F1– F12 mellem deres standard- og sekundære funktioner. Hvis du deaktiverer denne indstilling, kan du ikke skifte den primære dynamiske adfærd for disse taster.

• Fn-lås—Standard

Klik på én af følgende indstillinger:

• Låsefunktion Deaktiveret/Standard

• Låsefunktion Aktiver/Sekundær—Standard

Giver dig mulighed for at fremskynde opstartsprocessen ved at omgå nogle kompatibilitetstrin.

Klik på én af følgende indstillinger:

• Minimal

• Grundig—Standard

• Automatisk

Giver dig mulighed for at oprette en yderligere forsinkelse ved forudgående opstart.

Klik på én af følgende indstillinger:

• 0 sekunder—Standard

• 5 sekunder

• 10 sekunder

Logo på fuld skærm

Advarsler og fejl

MAC-adresse PassThrough

74 Systeminstallationsmenu

Giver dig mulighed for at vise logo på fuld skærm, hvis billedet matcher skærmopløsningen.

• Aktiver logo på fuld skærm

Denne indstilling er som standard ikke angivet.

Giver dig mulighed for at vælge forskellige indstillinger for enten at stoppe, anmode om og vente på brugerinput, fortsætte, når advarsler registreres, men afvente ved fejl, eller fortsætte, når der hverken registreres advarsler eller fejl under POST-processen.

Klik på én af følgende indstillinger:

• Spørg ved advarsler og fejl—Standard

• Fortsæt ved advarsler

• Fortsæt ved advarsler og fejl

Denne funktion erstatter den eksterne NIC MAC-adresse med den MAC-adresse, der vælges af systemet.

Page 75

Egenskab Beskrivelse

Klik på én af følgende indstillinger:

• Pass-Through MAC-adresse—Standard

• Integreret NIC 1 MAC-adresse

• Deaktiveret

Trådløse muligheder

Tabel 12. Trådløs

Egenskab Beskrivelse

Wireless Switch

Giver dig mulighed for at angive trådløse enheder, der kan styres via den trådløse kontakt.

Indstillingerne er:

• WLAN/WiGig

• Bluetooth

BEMÆRK: Betjeningsenheder for aktivering og

deakrivering af WLAN og WiGig er bundet sammen, og de kan ikke aktiveres eller deaktiveres uafhængigt af hinanden.

Alle indstillingerne er som standard enabled (aktiveret).

Wireless Device Enable (Aktiver trådløs enhed)

Lader dig aktivere eller deaktivere de interne trådløse enheder.

Indstillingen er:

• WLAN/BT

Denne indstilling er som standard aktiveret.

Indstillinger på skærmen til virtualiseringsunderstøttelse

Tabel 13. Indstillinger for virtualisering

Egenskab Beskrivelse

Virtualization (Virtualisering) Denne indstilling aktiverer eller deaktiverer Intel Virtualization

Technology (Intel-virtualiseringsteknologi).

Enable Intel Virtualization Technology (Aktiver Intelvirtualiseringsteknologi) (standard).

VT for Direct I/O (VT til Direct I/O) Denne indstilling angiver, om skærmen på en virtuel maskine

(VMM) kan anvende de ekstra hardwarefunktioner, der findes i Intel Virtualization Technology for Direct I/O. Denne indstilling er som standard ikke aktiveret.

Indstillinger på vedligeholdelsesskærmen

Tabel 14. Vedligeholdelsesindstillinger

Egenskab Beskrivelse

Service Tag (Servicemærke) Viser den tynde klients servicemærke.

Systeminstallationsmenu 75

Page 76

Egenskab Beskrivelse

Asset Tag (Aktiv-kode) Denne indstilling giver dig mulighed for at oprette en

systemaktivkode, hvis der ikke allerede er angivet en aktivkode. Denne indstilling er som standard ikke angivet.

BIOS Downgrade (BIOS-nedgradering) Dette felt styrer tilbageslag af systemets firmware til tidligere

revisioner. Indstillingen Tillad BIOS-nedgradering er aktiveret som standard.

Data Wipe (Datarensning) Dette felt gør det muligt at slette data fra alle interne lagerenheder

på en sikker måde. Indstillingen Slet ved næste opstart er ikke aktiveret som standard. Følgende er en liste over de berørte enheder:

• Intern SATA HDD/SSD

• Intern M.2 SATA SDD

• Intern M.2 PCIe SSD

• Intern eMMC

FORSIGTIG: Hvis du aktiverer denne funktion, slettes

alle data permanent

BIOS Recovery (BIOS-gendannelse) Denne indstilling gør det muligt at gendanne visse beskadigede

BIOS-tilstande fra en gendannelsesfil på brugerens primære harddisk eller fra en ekstern USB-nøgle.

• BIOS Recovery from Hard Drive (BIOS-gendannelse fra harddisk) – aktiveret som standard

• BIOS Auto-Recovery (Automatisk BIOS-gendannelse) – deaktiveret som standard

Systemlogfiler

Tabel 15. Systemlogfiler

Egenskab Beskrivelse

BIOS-hændelse

Thermal Events

Strømhændelser

Lader dig se og rydde System Setup (Systeminstallationsmenuen) (BIOS) POST-hændelser.

Giver dig mulighed for at få vist og rydde systeminstallationsmenuens hændelser (termiske)

Lader dig se og rydde Systeminstallationsmenuen (strøm) hændelser.

76 Systeminstallationsmenu

Page 77

Fejlfinding på dit system

Du kan søge fejl på den tynde klient vha. indikatorer som diagnosticeringslys og fejlmeddelelser, mens enheden er i brug. Derudover kan du bruge ePSA-diagnosticering (Enhanced Pre-Boot System Assessment) med henblik på at foretage en komplet diagnosticering og fejlfinding af tynde klienter.

Emner:

• ePSA-diagnosticering (Enhanced Pre-Boot System Assessment)

• Sådan køres ePSA-diagnosticeringen

• Indikator for batteristatus

• Diagnostisk indikator

• Strømfunktioner

ePSA-diagnosticering (Enhanced Pre-Boot System Assessment)

Om denne opgave

ePSA-diagnosticeringen (Enhanced Pre-Boot System Assessment), også kaldet systemdiagnosticering udfører en komplet kontrol af din hardware. ePSA er integreret i BIOS og startes internt af BIOS. Den integrerede systemdiagnosticering indeholder en række muligheder for særlige enheder eller enhedsgrupper, der gør dig i stand til at:

• Køre tests automatisk eller i en interaktiv tilstand

• Gentage tests

• Få vist eller gemme testresultater

• Køre grundige test og indføre supplerende testindstillinger, der giver ekstra information om den eller de defekte enheder

• Få vist statusmeddelelser, der oplyser om tests er fuldført

• Få vist fejlmeddelelser, der oplyser om problemer, som opstod under testning

FORSIGTIG

programmet bruges til andre tynde klienter, kan det medføre ugyldige resultater eller fejlmeddelelser.

BEMÆRK: Nogle tests af bestemte enheder kræver brugerinteraktion. Sørg altid for at sidde ved den tynde klients

terminal, når diagnosticeringstestene udføres.

: Brug den systemdiagnosticering, der leveres sammen med softwaren, til kun at teste din tynde klient. Hvis

Sådan køres ePSA-diagnosticeringen

Trin

1. Opstart af den tynde klient.

2. Når den tynde klient starter op, skal du trykke på F12-tasten. Skærmbillet Startmenu vises.

Fejlfinding på dit system 77

Page 78

3. Vælg på startmenu-skærmen indstillingen Diagnosticering. ePSA-vinduet vises Enhanced Pre-Boot System Assessment.

4. Klik på piletasten nederst i venstre hjørne. Forsiden Diagnosticering vises.

5. Tryk på pilen nederst i højre hjørne for at gå til oversigtssiden. De fundne poster vises.

6. Hvis du vil køre en diagnosticeringstest på en bestemt enhed, skal du trykke på Esc og klikke på Ja for at stoppe diagnosticeringstesten.

7. Vælg enheden fra venstre rude, og klik på Kør tests. Hvis der er problemer, vises fejlkoder. Skriv fejlkoden og valideringsnummeret ned, og kontakt Dell.

Indikator for batteristatus

Tabel 16. Indikator for batteristatus

Strømkilde LED-adfærd Systemets strømtilstand Batteriniveau

Vekselstrømsadapter Konstant hvidt S0 0-100 %

Vekselstrømsadapter Konstant hvidt S4/S5 < Fuldt opladet

Vekselstrømsadapter Slukket S4/S5 Fuldt opladet

Batteri Ravgul S0 < = 10 %

Batteri Slukket S0 > 10%

Batteri Slukket S4/S5 0-100 %

• S0 (tændt)—Systemet er tændt.

• S4—Systemet bruger mindre strøm sammenlignet med alle andre slumretilstande. Systemet er næsten i slukket tilstand, så langsom opstart kan forventes. Kontekstdata skrives til harddisken.

• S5 (slukket)—Systemet er i slukket tilstand.

Diagnostisk indikator

Dette afsnit beskriver batteriindikatorens diagnostiske funktioner.

I stedet for bipkoder angives fejl vha. den tofarvede batteriopladnings-/statusindikator. Et bestemt blinkmønster efterfølges af et mønster af blink i gul, efterfulgt af hvid. Mønsteret gentages derefter.

BEMÆRK

gul, efterfulgt af en 1,5 sekunders pause, hvor indikatoren er slukket, og derefter en anden gruppe af indikatorblink (1 til

78 Fejlfinding på dit system

: Det diagnostiske mønster består af et tocifret tal, der udgøres af en første gruppe af indikatorblink (1 til 9) i

Page 79

9) i hvid. Dette efterfølges af et tre sekunders pause, hvor indikatoren er slukket, inden hele sekvensen gentages igen. Hvert indikatorblink varer 0,5 sekund.

Systemet lukkes ikke ned under visningen af de diagnostiske fejlkoder.

Diagnostiske fejlkoder tilsidesætter altid enhver anden brug af indikatoren. På bærbare computere vises batterikoderne for lavt batteri eller fejlsituationer f.eks. ikke, når de diagnostiske fejlkoder vises.

Tabel 17. Diagnostisk indikator

Blinkmønster Muligt problem Foreslået løsning Ravgul Hvid

2 1 CPU-fejl Udskift systemkortet

2 2 Fejl på systemkort (inkluderer BIOS-beskadigelse

eller ROM-fejl)

2 3 Ingen hukommelse/RAM registreret Kontrollér at hukommelsesmodulet er installeret

2 4 Hukommelses-/RAM-fejl Genmonter hukommelsesmodulet

2 5 Ugyldig hukommelse installeret Genmonter hukommelsesmodulet

2 6 Systemkort/chipset-fejl/urfejl/Gate A20-fejl/Super

I/O-fejl/fejl på tastaturcontroller

2 7 LCD-fejl Udskift indikatoren

3 1 RTC-strømfejl Udskift CMOS-batteriet

3 2 Fejl i PCI-kort eller videokort/chip Udskift systemkortet

3 3 BIOS-gendannelsesbillede blev ikke fundet Opdater til den nyeste BIOS-version. Hvis problemet

3 4 BIOS-gendannelsesafbildning blev fundet, men er

ugyldig

Opdater til den nyeste BIOS-version. Hvis problemet fortsætter, udskiftes systemkortet

korrekt. Hvis problemet fortsætter, udskiftes hukommelsesmodulet

Udskift systemkortet

fortsætter, udskiftes systemkortet

Opdater til den nyeste BIOS-version. Hvis problemet fortsætter, udskiftes systemkortet

Strømfunktioner

Tabel 18. Strømfunktioner

Vekselstrømsadapter Systemfunktioner POST-fejlmeddelelse

Vekselstrømsadapteren er større end eller lig med systemets strømkrav ved fuld CPUhastighed.

AC adapter Power is less than the system power requirements at full CPU speed. (Vekselstrømsadapteren er mindre end systemets strømkrav ved fuld CPUhastighed.)

AC adapter is not genuine Dell. (ACadapteren er ikke original Dell-adapter.)

Systemet starter normalt og lader processoren køre ved fuld hastighed.

Sænk den maksimale hastighed for CPU'en til en værdi, der ikke overstiger den tilgængelige strøm fra AC-adapteren.

Reducer CPU-hastigheden til den lavest mulige værdi.

None (Ingen)

Alert—xxxxxxW AC power adapter has been detected, which is less than the recommended xxxxxxW AC adapter originally shipped. (Advarsel – xxxxxxWvekselstrømsadapteren er registreret. Den er mindre end den anbefalede xxxxxxWvekselstrømsadapter, der oprindeligt blev leveret.) Systemet indstiller ydelsen, så den passer til den strøm, der er tilgængelig. Tilslut en Dell xxxxxxWvekselstrømsadapter eller en større adapter for at opnå den bedste systemydelse.

Alert—xxxxxxW AC power adapter has been detected, which is less than the recommended xxxxxxW AC adapter originally shipped. (Advarsel – xxxxxxW-

Fejlfinding på dit system 79

Page 80

Vekselstrømsadapter Systemfunktioner POST-fejlmeddelelse

vekselstrømsadapteren er registreret. Den er mindre end den anbefalede xxxxxxWvekselstrømsadapter, der oprindeligt blev leveret.) Systemet indstiller ydelsen, så den passer til den strøm, der er tilgængelig. Tilslut en Dell xxxxxxWvekselstrømsadapter eller en større adapter for at opnå den bedste systemydelse.

Vekselstrømsadapteren er mindre end CPU'ens strømtilstand.

Ingen meddelelse ved start eller fejlmeddelelse, men systemet lukker ned.

Hvis systemet er i stand til at starte:

Alert—xxxxxxW AC power adapter has been detected, which is less than the recommended xxxxxxW AC adapter originally shipped. (Advarsel – xxxxxxWvekselstrømsadapteren er registreret. Den er mindre end den anbefalede xxxxxxWvekselstrømsadapter, der oprindeligt blev leveret.) The system is unable to boot. Please connect a Dell xxxxxxW AC adapter or greater for best system performance. Press any key to shut down. (Systemet er ikke i stand til at starte. Tilslut en Dell xxxxxxW-vekselstrømsadapter eller en større adapter for at opnå den bedste systemydelse. Tryk på en vilkårlig tast for at lukke ned.)

80 Fejlfinding på dit system

Page 81

Sådan får du hjælp

Emner:

• Kontakt Dell

Kontakt Dell

Forudsætninger

BEMÆRK: Hvis du ikke har en aktiv internetforbindelse, kan du finde kontaktoplysninger på købskvitteringen,

pakkeslippen, fakturaen eller i Dells produktkatalog.

Om denne opgave

Dell giver flere muligheder for online- og telefonbaseret support og service. Tilgængeligheden varierer for de enkelte lande og produkter, og nogle tjenester findes muligvis ikke i dit område. Sådan kontakter du Dell omkring salg, teknisk support eller kundeservice:

Trin

1. Gå til Dell.com/support.

2. Vælg supportkategori.

3. Bekræft dit land eller område i rullemenuen Choose a Country/Region (Vælg land/område) fra listen nederst på siden.

4. Vælg det relevante service- eller supportlink alt afhængigt af, hvad du har brug for.

Sådan får du hjælp 81

Dell Wyse 5470 User Manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual

Arbejde på den tynde klient

Sikkerhedsinstruktioner

Før du arbejder på den tynde klient

Sikkerhedsforanstaltninger

Elektrostatisk afladning—ESD-beskyttelse

ESD-servicesæt

Transport af følsomme komponenter

Efter du har arbejdet på den tynde klient

Vigtige komponenter i din tynde klient

Sådan fjernes og installeres komponenter

Anbefalet værktøj

Liste over skruer

Secure Digital-kort

Fjernelse af Secure Digital-kortet

Installation af Secure Digital-kortet

Bunddæksel

Fjernelse af bunddækslet

Sådan installeres bunddækslet

Batteri

Forholdsregler ved litiumionbatteri

Fjernelse af batteriet

Sådan installeres batteriet

Hukommelsesmoduler

Fjernelse af hukommelsesmodulet

Sådan installeres hukommelsesmodulet

Solid-state-drev

Fjernelse af M.2 solid-state-drevet

Installation af M.2 solid-state-drevet

Højttalere

Fjernelse af højttalere

Sådan installeres højttalerne

CAC-læser

Fjernelse af CAC-læseren

Installation af CAC-læseren

WLAN-kort

Sådan fjernes WLAN-kortet

Sådan installeres WLAN-kortet

I/O-kort

Fjernelse af I/O-kortet

Installation af I/O-kortet

Møntcellebatteri

Fjernelse af møntcellebatteriet

Installation af knapcellebatteriet

Berøringsplade

Fjernelse af berøringsplademodulet

Installation af berøringsplademodulet

VGA-datterkort

Fjernelse af VGA-datterkortet

Installation af VGA-datterkortet

Skærmmodul

Sådan fjernes skærmmodulet

Sådan installeres skærmmodulet

Strømknapkort

Sådan fjernes strømknapkortet

Sådan installeres strømknapkortet

Varme-sink

Fjernelse af kølelegemet

Sådan installeres kølelegemet

Systemkort

Fjernelse af bundkortet

Sådan installeres systemkortet

Port til strømadapter

Fjernelse af strømadapterporten

Installation af strømadapterporten

Skærmfacet

Sådan fjernes skærmfacetten

Sådan installeres skærmfacetten

Skærmpanel

Fjernelse af skærmpanelet

Sådan installeres skærmpanelet

Kamera

Sådan fjernes kameraet

Sådan installeres kameraet

Håndfladestøtte- og tastaturmodul

Fjernelse af håndfladestøtte- og tastaturmodulet

Installation af håndfladestøtte- og tastaturmodulet
