Page 1
Dell Wyse 5470 Thin Client
サービスマニュアル
Page 2
Identifier GUID-5B8DE7B7-879F-45A4-88E0-732155904029
Version 13
Status Translation Validated
メモ、注意、警告
メモ: 製品を使いやすくするための重要な情報を説明しています。
注意: ハードウェアの損傷やデータの損失の可能性を示し、その危険を回避するための方法を説明しています。
警告: 物的損害、けが、または死亡の原因となる可能性があることを示しています。
© 2019～2020 Dell Inc. またはその関連会社。。Dell、EMC、およびその他の商標は、Dell Inc. またはその子会社の商標です。その
他の商標は、それぞれの所有者の商標である場合があります。
Rev. A01
Page 3
目次
1 シン クライアントでの作業.............................................................................................................6
安全にお使いいただくために........................................................................................................................................... 6
シン クライアントで作業を行う前に..............................................................................................................................6
安全に関する注意事項........................................................................................................................................................7
静電気放出 ― ESD 保護..................................................................................................................................................... 7
ESD フィールドサービスキット........................................................................................................................................ 8
敏感なコンポーネントの輸送............................................................................................................................................9
シン クライアントで作業を行った後に......................................................................................................................... 9
2 シン クライアントの主要コンポーネント.........................................................................................10
3 コンポーネントの取り外しと取り付け............................................................................................. 11
推奨ツール.............................................................................................................................................................................11
ネジのリスト........................................................................................................................................................................11
SD（Secure Digital）カード...............................................................................................................................................12
SD（Secure Digital）カードの取り外し.................................................................................................................... 12
SD（Secure Digital）カードの取り付け.................................................................................................................... 13
ベースカバー........................................................................................................................................................................ 14
ベースカバーの取り外し..............................................................................................................................................14
ベースカバーの取り付け..............................................................................................................................................16
バッテリー............................................................................................................................................................................18
リチウムイオン バッテリーに関する注意事項...................................................................................................... 18
バッテリーの取り外し................................................................................................................................................. 19
バッテリーの取り付け................................................................................................................................................ 20
メモリモジュール............................................................................................................................................................... 21
メモリモジュールの取り外し.....................................................................................................................................21
メモリモジュールの取り付け.................................................................................................................................... 22
ソリッドステートドライブ.............................................................................................................................................. 23
M.2 ソリッドステート ドライブの取り外し.......................................................................................................... 23
M.2 ソリッドステート ドライブの取り付け.......................................................................................................... 24
スピーカー............................................................................................................................................................................25
スピーカーの取り外し................................................................................................................................................. 25
スピーカーの取り付け................................................................................................................................................. 25
CAC リーダー.......................................................................................................................................................................26
CAC リーダーの取り外し............................................................................................................................................ 26
CAC リーダーの取り付け............................................................................................................................................ 27
WLAN カード.......................................................................................................................................................................28
WLAN カードの取り外し............................................................................................................................................ 28
WLAN カードの取り付け............................................................................................................................................ 29
IO ボード.............................................................................................................................................................................. 30
IO ボードの取り外し....................................................................................................................................................30
IO ボードの取り付け.....................................................................................................................................................31
コイン型電池...................................................................................................................................................................... 32
コイン型電池の取り外し............................................................................................................................................32
目次 3
Page 4
コイン型電池の取り付け............................................................................................................................................33
タッチパッド...................................................................................................................................................................... 34
タッチ パッド アセンブリの取り外し.....................................................................................................................34
タッチ パッド アセンブリの取り付け.................................................................................................................... 35
VGA ドーターボード........................................................................................................................................................... 37
VGA ドーターボードの取り外し.................................................................................................................................37
VGA ドーターボードの取り付け.................................................................................................................................38
ディスプレイアセンブリ................................................................................................................................................. 39
ディスプレイアセンブリの取り外し.......................................................................................................................39
ディスプレイアセンブリの取り付け.......................................................................................................................42
電源ボタンボード...............................................................................................................................................................44
電源ボタン基板の取り外し....................................................................................................................................... 44
電源ボタン基板の取り付け....................................................................................................................................... 45
ヒート シンク...................................................................................................................................................................... 47
ヒート シンクの取り外し........................................................................................................................................... 47
ヒートシンクの取り付け............................................................................................................................................ 47
システム基板...................................................................................................................................................................... 48
システム基板の取り外し............................................................................................................................................48
システム基板の取り付け........................................................................................................................................... 50
電源アダプタポート.......................................................................................................................................................... 52
電源アダプター ポートの取り外し........................................................................................................................... 52
電源アダプター ポートの取り付け........................................................................................................................... 53
ディスプレイベゼル..........................................................................................................................................................54
ディスプレイベゼルの取り外し...............................................................................................................................54
ディスプレイベゼルの取り付け...............................................................................................................................55
ディスプレイパネル..........................................................................................................................................................57
ディスプレイパネルの取り外し............................................................................................................................... 57
ディスプレイパネルの取り付け...............................................................................................................................59
カメラ...................................................................................................................................................................................62
カメラの取り外し........................................................................................................................................................62
カメラの取り付け........................................................................................................................................................63
パームレストとキーボード アセンブリ......................................................................................................................... 65
パームレストおよびキーボード アセンブリの取り外し...................................................................................... 65
パームレストおよびキーボード アセンブリの取り付け...................................................................................... 66
4 セットアップユーティリティ.........................................................................................................67
4 目次
シンクライアントの BIOS 設定へのアクセス............................................................................................................. 67
システム セットアップの概要........................................................................................................................................ 67
起動順序...............................................................................................................................................................................67
ナビゲーション キー.......................................................................................................................................................... 68
一般設定画面のオプション............................................................................................................................................. 68
システム設定...................................................................................................................................................................... 69
ビデオ画面オプション...................................................................................................................................................... 71
セキュリティ画面のオプション..................................................................................................................................... 72
セキュア ブート画面のオプション.................................................................................................................................73
Intel Software Guard Extensions 画面のオプション.....................................................................................................74
パフォーマンス画面のオプション..................................................................................................................................75
電力管理...............................................................................................................................................................................75
POST 動作........................................................................................................................................................................... 76
ワイヤレスオプション......................................................................................................................................................77
Page 5
仮想化サポート画面のオプション..................................................................................................................................78
メンテナンス画面のオプション..................................................................................................................................... 78
システムログ...................................................................................................................................................................... 79
5 システムのトラブルシューティング............................................................................................... 80
強化された起動前システムアセスメント診断............................................................................................................80
ePSA 診断の実行............................................................................................................................................................... 80
バッテリー ステータス LED.............................................................................................................................................. 81
診断 LED............................................................................................................................................................................... 81
電源の動作.......................................................................................................................................................................... 82
6 ヘルプ....................................................................................................................................... 84
デルへのお問い合わせ......................................................................................................................................................84
目次 5
Page 6
1
Identifier GUID-8BF0DC41-812F-4313-BDA3-63E9D52DB062
Version 1
Status Translation approved
シン クライアントでの作業
Identifier GUID-96D7D2A5-7A52-4CBF-B26B-4C40E8B07F89
Version 2
Status Translation approved
安全にお使いいただくために
前提条件
身体の安全を守り、シンクライアントを潜在的損傷から保護するために、次の安全に関する注意に従ってください。特に指示がな
い限り、本ドキュメントに記載されている各手順では以下の条件を満たしていることを前提とします。
• シンクライアントに付属の「安全に関する情報」を読んでいること。
• コンポーネントは交換可能であり、別売りの場合は取り外しの手順を逆順に実行すれば、取り付け可能であること。
このタスクについて
警告: シンクライアントのカバーまたはパネルを開ける前に、すべての電源を外してください。コンピュータ内部の作業が完了
したら、コンセントに接続する前にすべてのカバー、パネル、およびネジを取り付けてください。
メモ: シンクライアントで作業を始める前に、お使いのシンクライアントに付属のガイドで安全に関する注意事項をお読みく
ださい。安全にお使いいただくためのベストプラクティスの追加情報については、規制順守ホームページ www.Dell.com/
regulatory_compliance をご覧ください。
注意: 修理のほとんどは、認定を受けたサービス技術者のみが行います。お客様は、製品マニュアルで認められた、あるいはオ
ンラインや電話によるサービス、サポートチームから指示を受けた内容のトラブルシューティング、および簡単な修理作業の
みを行ってください。デルが認可していないサービスによる故障は、保証の対象になりません。製品に付属しているマニュア
ルの「安全にお使いいただくために」をお読みになり、指示に従ってください。
注意: 静電気放出を避けるため、静電気防止用リストバンドを使用したり、一定時間ごとに塗装されていない金属表面とシン
クライアントの裏面にあるコネクタに触れたりして、静電気を除去します。
注意: 部品やカードの取り扱いには十分注意してください。カード上の部品や接続部分には触れないでください。カードを持
つ際は縁を持つか、金属製の取り付けブラケットの部分を持ってください。プロセッサーチップのようなコンポーネントは、
ピンの部分ではなく縁を持つようにしてください。
注意: ケーブルを外すときは、コネクタまたはプルタブの部分を持ち、ケーブルそのものを引っ張らないでください。ケーブル
によっては、ロックタブ付きのコネクタがあるケーブルもあります。このタイプのケーブルを取り外すときは、ロックタブを
押し入れてからケーブルを抜きます。コネクタを外すときは、コネクタピンを曲げないようにまっすぐに引き抜きます。また、
ケーブルを接続するときは、両方のコネクタがまっすぐに向き合っていることを確認してください。
メモ: シンクライアントの色および一部のコンポーネントは、本書で示されているものと異なる場合があります。
Identifier GUID-DBE72443-E10B-44B4-82E0-520834EF2478
Version 1
Status Translation approved
シン クライアントで作業を行う前に
シン クライアントで作業をする前に、次の手順を実行する必要があります。
6 シン クライアントでの作業
Page 7
このタスクについて
メモ: 安全にお使いいただくためのベストプラクティスの詳細に関しては、規制順守ホームページ www.Dell.com/
regulatory_compliance をご覧ください。
手順
1. 開いているファイルをすべて保存してから閉じ、実行中のアプリケーションをすべて終了します。
2. ［スタート］ > ［電源］ > ［シャットダウン］をクリックして、シン クライアントをシャットダウンします。
メモ: シャットダウンの手順については、www.Dell.com/support で該当するオペレーティング システムのマニュアルを参
照してください。
3. シンクライアントおよび取り付けられているすべてのデバイスをコンセントから外します。
4. シンクライアントからすべてのネットワークケーブルを外します。
5. キーボード、マウス、外部モニターなど取り付けられているすべてのデバイスや周辺機器をシン クライアントから外します。
Identifier GUID-4D4F8C76-4BEE-447D-AB63-234595D6FE17
Version 1
Status Translation approved
安全に関する注意事項
安全に関する注意事項の章では、分解手順の前に実行する主要な手順を詳しく説明します。
分解および再組み立てを含む、あらゆる取り付け、または故障時修理の手順を実行する前に、次の安全に関する注意事項を遵守し
てください。
• システムおよび接続されているすべての周辺機器の電源を切ります。
• AC 電源からシステムと取り付けられているすべての周辺機器を取り外します。
• システムからすべてのネットワークケーブル、電話線、および電気通信回線を取り外します。
• 静電気放電（ESD）による損傷を避けるため、シンクライアントで作業するときは、ESD フィールドサービスキットを使用して
ください。
• すべてのシステムコンポーネントを取り外した後、静電気防止用マットの上に、取り外したコンポーネントを慎重に配置しま
す。
• 感電死のリスクを低減するため、非導電性のゴム底の靴を履きます。
スタンバイ電源
スタンバイ電源のあるデル製品は、ケースを開く前にプラグを外す必要があります。スタンバイ電源が組み込まれたシステムは、
基本的に、電源がオフになっている間に電力が供給されています。内蔵電源により、リモートでシステムの電源をオンにすること
（Wake on LAN）、スリープ状態にすること、そしてその他の高度な電源管理機能を搭載することができます。
コンセントからプラグを抜いて、電源ボタンを 15 秒間押し続けて、システム基板の残留電力を放電する必要があります。バッテ
リーをシン クライアントから取り外します。
ボンディング
ボンディングは、2 本以上の接地線を同じ電位に接続するための方法です。これはフィールドサービス静電気放電（ESD）キットを
使用して行われます。ボンディングワイヤを接続するときは、ベアメタルに接続してあること、そして決して塗装面または非金属
面に接続されていないことを確認してください。機器にボンディングをする前に、静電気防止用リストバンドが固定されて肌に完
全に接しているようにして、時計、ブレスレット、指輪などの貴金属はすべて取り外すようにしてください。
Identifier
Version 1
Status Translation approved
GUID-2EBD034B-FA57-4E78-BA70-C42527E178B4
静電気放出 ― ESD 保護
ESD は、電子部品、なかでも拡張カード、プロセッサー、メモリ DIMM、システム基板などの敏感なコンポーネントを取り扱う際の
大きな懸念事項です。非常にわずかな電流でも、一時的な停止や製品寿命の短縮などの分かりにくい方法で、回路に損傷を与える
ことがあります。業界が低消費電力化と高密度化を推進しているため、ESD の保護に関する懸念は高まっています。
シン クライアントでの作業 7
Page 8
最新のデル製品で使用されている半導体は高密度なため、静電気ダメージへの感度が以前のデル製品よりも高まっています。その
ため、これまでに承認された部品の取り扱い方法の中には、適切でなくなっているものもあります。
ESD による損傷には、致命的および間欠的な障害の 2 種類が認識されています。
• 致命的 - ESD 関連の障害の約 20 パーセントが致命的な障害です。この損傷により、デバイス機能がすぐに、完全に失われま
す。致命的な障害の例として、メモリ DIMM が静電気衝撃を受け、メモリの欠落または非機能を示すビープコードの発生と共
に、「No POST/No Video」現象をただちに生成する場合などがあります。
• 間欠的 - ESD 関連の障害の約 80 パーセントが間欠的な障害です。間欠的な障害の可能性が高いということは、損傷が生じたほ
とんどの場合に、すぐに認識できないということを意味します。DIMM は静電気衝撃を受けますが、トレースが弱まるのみで、
損傷に関連する表面的な症状は、すぐには発生しません。弱まったトレースは数週間または数ヶ月で溶け、その間にメモリ整合
性の低下や間欠的なメモリエラーなどを起こす可能性があります。
間欠的な（潜在的または「軽度な損傷」とも呼ばれる）障害は、認識し、トラブルシューティングするのが難しい障害のタイプで
す。
ESD による損傷を防止するには、次の手順を実行します。
• 適切に接地されている有線の静電気防止リストバンドを使用します。適切な保護が得られないため、現在ワイヤレスの静電気
防止用リストバンドの使用は許可されていません。部品を扱う前にシャーシに触れると、ESD 損傷の感度が増した部品に対す
る適切な ESD 保護が確保されません。
• 静電気に敏感なコンポーネントはすべて、静電気防止エリアで扱ってください。可能な場合は、静電気防止用フロアパッドと作
業用パッドを使用してください。
• 静電気に敏感なコンポーネントを梱包箱から取り出す場合は、システムに部品を取り付ける用意ができるまで、その部品を静電
気防止梱包材から取り出さないでください。静電気防止用のパッケージを開ける前に、必ず身体から静電気を放出してくださ
い。
• 静電気に敏感な部品を運ぶ前に、静電気防止容器またはパッケージに入れます。
Identifier
Version 1
Status Translation approved
GUID-1126BEAF-5DE3-461D-8AD7-A3C01AC3EB70
ESD フィールドサービスキット
監視対象外のフィールドサービスキットが、最も一般的に使用されているサービスキットです。各フィールドサービスキットには、
静電気防止用のマットとリストバンド、およびボンディングワイヤの 3 つの主なコンポーネントが含まれています。
ESD フィールドサービスキットのコンポーネント
ESD フィールドサービスキットのコンポーネントは、次のとおりです。
• 静電気防止マット - 静電気防止用マットは、静電気防止のために修理手順中に部品を配置することができます。静電気防止用
マットは散逸性があり、サービスの手順の中で部品を配置するために使用します。静電気防止用マットを使用する際は、静電気
防止用リストバンドをしっかりとはめ、ボンディングワイヤをマットと作業中のシステムのベアメタルに接続します。適切に
展開すると、サービスパーツを ESD バッグから取り出し、マットの上に直接置くことができます。ESD に敏感なアイテムは手
の上、ESD マットの上、システム内、またはバッグ内で安全に管理できます。
• 静電気防止用リストバンドとボンディングワイヤ - ESD マットが必要ない場合には、リストバンドとボンディングワイヤはい
ずれも直接、手首とハードウェアのベアメタルに直接接続できます。あるいは、一時的にマットの上に置かれているハードウェ
アを保護するため、静電気防止用マットに接続することもできます。静電気防止用リストバンドとボンディングワイヤが、皮
膚、ESD マット、ハードウェアと物理的に接触することをボンディングと言います。フィールドサービスキットには、静電気防
止用リストバンド、マット、およびボンディングワイヤのみ使用してください。絶対にワイヤレスの静電気防止用リストバン
ドを使用しないでください。静電気防止用リストバンドの内部のワイヤが、通常の消耗によって損傷および断裂しやすく、偶
発的な ESD によるハードウェア損傷を避けるため、定期的に静電気防止用リストバンドテスターでチェックする必要があるこ
とを常に意識してください。静電気防止用リストバンドとボンディングワイヤは、週に 1 回はテストすることをお勧めします。
• ESD リストバンドテスター - ESD バンド内側のワイヤは時間の経過に伴い損傷しやすくなります。監視対象外のキットを使用
する場合、各サービスコールの前に定期的にバンドをテストし、最低でも週に 1 回テストすることが最も効率的です。このテス
トを行うのに最適な方法はリストバンドテスターです。リストバンドテスターを持っていない場合は、地域のオフィスにあるか
どうか確認してください。テストを実行するには、リストバンドを手首につけている間にボンディングワイヤをテスターに差し
込んで、ボタンを押します。テストが成功した場合、緑色の LED が点灯します。テストが失敗した場合は赤い LED が点灯し、
アラームが鳴ります。
• インシュレータエレメント - プラスチック製のヒートシンクカバーなどの ESD に敏感なデバイスは、インシュレータであり、か
つ多くの場合は荷電の大きい内部部品から離しておくことが重要です。
• 作業環境 - ESD フィールドサービスキットを展開する前に、お客様の場所で状況を評価します。例えば、サーバ環境用にキット
を展開するのは、デスクトップやノートブック環境用に展開するのとは異なります。通常、サーバはデータセンターのラック内
に、デスクトップまたはノートブックはオフィスデスクや個人ブースに設置されています。常に、片付いていて、ESD キットと
8 シン クライアントでの作業
Page 9
修理中のシステムを展開できる余分なスペースのあるオープンで平坦な作業エリアを探してください。また、作業スペースには
ESD イベントの原因になり得るインシュレータがないようにしてください。作業エリアでは、ハードウェア部品を物理的に取り
扱う前に、発泡スチロールやその他のプラスチックなどのインシュレータを敏感なパーツから少なくとも 12 インチまたは 30 セ
ンチ離すようにしてください。
• ESD パッケージ - すべての ESD に敏感なデバイスは静電気防止梱包材に入れて発送および受領される必要があります。金属の
静電気防止袋が最適です。ただし、必ず受け取った新しいパーツに使用されていた ESD バッグを使って損傷したパーツを返送
するようにしてください。ESD バッグは畳んでテープで閉じ、新しいパーツに使用されていた元の箱のエアクッション梱包材を
使用します。ESD に敏感なデバイスの梱包材からの取り出しは ESD 保護の作業面でのみ行います。また、保護されているのは
ESD バッグの内側のみのため、バッグの上には決してパーツを置かないでください。パーツは、必ず、手で持つか、ESD マット
の上、システム内、または静電気防止バッグの中に置きます。
• 敏感なコンポーネントの輸送 - 交換部品またはデルに返送する部品など、ESD に敏感なコンポーネントを輸送する場合は、安全
輸送用の静電気防止袋にこれらの部品を入れることが重要です。
ESD 保護の概要
すべてのフィールドサービスエンジニアには、デル製品のサービスを行う際、常に従来の有線 ESD 静電気防止用リストバンドと静
電気防止保護マットを使用することが推奨されています。また、技術者はサービス実施中には敏感なパーツをすべてのインシュレ
ータパーツから分けること、敏感なコンポーネントの輸送には静電気防止バッグを使用することが非常に重要です。
Identifier GUID-67DFBB92-0437-429B-9EDC-8F81A68E4397
Version 1
Status Translation approved
敏感なコンポーネントの輸送
交換部品またはデルに返送する部品など、ESD に敏感なコンポーネントを輸送する場合は、安全輸送用の静電気防止袋にこれらの
部品を入れることが重要です。
装置の持ち上げ
重い装置を持ち上げる際は、次のガイドラインに従います。
注意: 50 ポンドより重いものを持ち上げないでください。必ず他の人に協力してもらうか、機械式リフト装置を使用してくだ
さい。
1. バランスの取れた足場を確保します。足を開いて安定させ、つま先を外に向けます。
2. 腹筋を締めます。腹筋は、持ち上げる際に背骨を支え、負荷の力を弱めます。
3. 背中ではなく、脚を使って持ち上げます。
4. 荷を身体に近づけます。背骨に近づけるほど、背中に及ぶ力が減ります。
5. 荷を持ち上げる場合でも、下す場合でも、背中はまっすぐなままにします。荷に自分の体重を加えないでください。身体と背
中をねじらないようにします。
6. 反対に荷を置くときも、同じ手法に従ってください。
Identifier
Version 1
Status Translation approved
GUID-65E9B858-55C6-432E-A89D-7E1AC14CF785
シン クライアントで作業を行った後に
このタスクについて
注意: シン クライアント内に外れたネジやゆるんだネジが残っていないようにしてください。シンクライアントが損傷する場
合があります。
手順
1. すべてのネジを交換し、シン クライアント内に外れたネジが残っていないようにしてください。
2. シンクライアントでの作業を始める前に、取り外したすべての外付けデバイス、周辺機器、ケーブルを接続します。
3. シンクライアント、および取り付けられているすべてのデバイスをコンセントに接続します。
4. シンクライアントの電源をオンにします。
シン クライアントでの作業 9
Page 10
Identifier GUID-899D0473-A3F2-4C75-808C-045C3DF4B303
Version 1
Status Translation in review
シン クライアントの主要コンポーネント
2
1. ベースカバー 2. ヒート シンク
3. システム基板 4. バッテリー
5. スピーカー 6. タッチ パッド アセンブリ
7. ディスプレイアセンブリ 8. ベース パネル
9. IO ボード 10. VGA ドーターボード
11. メモリ
メモ: デルでは、購入した元のシステム構成のコンポーネントとパーツ番号のリストを提供しています。これらのパーツは、お
客様が購入した保証の範囲に応じて入手可能です。購入オプションについては、デルの販売担当者にお問い合わせください。
10 シン クライアントの主要コンポーネント
Page 11
Identifier GUID-9486E516-4FAF-4798-8D77-20E0AE4FB825
Version 1
Status Translation approved
コンポーネントの取り外しと取り付け
Identifier GUID-D59A58BB-1E9B-41A1-B770-3A35ACC81710
Version 1
Status Translation approved
推奨ツール
本マニュアルの手順には以下のツールが必要です。
• プラスドライバ：#0、#1、および #2
• プラスチックスクライブ
Identifier GUID-766A4319-7E42-4489-BEA0-E914B7715543
Version 1
Status Translation approved
ネジのリスト
3
この項では、シンクライアントで使用できるネジの詳細を説明します。
表 1. ネジのリスト
コンポーネント 固定先 ネジのタイプ 数 ネジの画像
ベースカバー パームレストとキーボー
ドアセンブリ
ソリッドステート ドラ
イブのサーマル プレート
ソリッドステートドライブパームレストとキーボー
バッテリー パームレストとキーボー
CAC リーダー パームレストとキーボー
WLAN カード システム基板 M2x3 1
I/O ボード パームレストとキーボー
タッチ パッド ブラケットパームレストとキーボー
タッチパッド パームレストとキーボー
パームレストとキーボー
ドアセンブリ
ドアセンブリ
ドアセンブリ
ドアセンブリ
ドアセンブリ
ドアセンブリ
ドアセンブリ
M2.5x5 9
M2x3 1
M2x2 1
M2x3 4
M2x3 4
M2X3 2
M2x2 3
M2x2 4
VGA ドーターボード パームレストとキーボー
ドアセンブリ
ヒート シンク パームレストおよびキー
ボード アセンブリとシ
ステム基板
M2x3 2
M2x3 6
コンポーネントの取り外しと取り付け 11
Page 12
コンポーネント 固定先 ネジのタイプ 数 ネジの画像
ディスプレイアセンブリパームレストおよびキー
ボード アセンブリとシ
ステム基板
電源ボタン基板 パームレストとキーボー
ド アセンブリ
M2.5x5 6
M2x3 1
システム基板 パームレストとキーボー
ド アセンブリ
システム基板 パームレストとキーボー
ド アセンブリ
電源アダプターポート システム基板 M2x3 1
ディスプレイパネル ディスプレイ背面カバー
とヒンジ
ディスプレイパネル ディスプレイ背面カバー
とヒンジ
Identifier GUID-253A5FC9-6D21-459C-8923-C581A6B25B37
Version 1
Status Translation approved
M2x3 3
M2x2 2
M2.5x5 6
M2x2 2
SD（Secure Digital）カード
Identifier
Version 1
Status Translation approved
SD（Secure Digital）カードの取り外し
GUID-0A547057-6CFA-4E1A-97A4-C7A35D16930F
このタスクについて
次の画像は、SD カードの位置と取り外し手順を示しています。
12 コンポーネントの取り外しと取り付け
Page 13
手順
1. SD カードを押して、シン クライアントから外します。
2. SD カードをシン クライアントから引き出します。
Identifier
Version 1
Status Translation approved
GUID-F09336D1-F439-4065-AD1F-9B2E93DF3CA1
SD（Secure Digital）カードの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、SD カードの位置と取り付け手順を示しています。
コンポーネントの取り外しと取り付け 13
Page 14
手順
所定の位置にカチッと収まるまで、SD カードをスロットに差し込みます。
Identifier
Version 1
Status Translation approved
GUID-D58EDBA6-B62B-4F62-9AA0-D6BA8FA5D81F
ベースカバー
Identifier
Version 1
Status Translation approved
ベースカバーの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
このタスクについて
次の画像は、ベース カバーの位置と取り外し手順を示しています。
GUID-2230867D-6D1B-46F6-B302-D2161FB70A5A
14 コンポーネントの取り外しと取り付け
Page 15
コンポーネントの取り外しと取り付け 15
Page 16
手順
1. ベース カバーをパームレストおよびキーボード アセンブリに固定している 9 本の拘束ネジ（M2.5x5）を緩めます。
2. ベース カバーを、パームレストおよびキーボード アセンブリの右上隅から取り外します。
3. ベース カバーを持ち上げて、パームレストおよびキーボード アセンブリから取り外します。
Identifier
Version 1
Status Translation approved
GUID-B2EEF773-E4BC-4A5D-8D7A-EE63281C76CF
ベースカバーの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、ベース カバーの位置と取り付け手順を示しています。
16 コンポーネントの取り外しと取り付け
Page 17
コンポーネントの取り外しと取り付け 17
Page 18
手順
1. ベース カバーをパームレストおよびキーボード アセンブリに合わせて、ベース カバーを所定の位置にはめ込みます。
2. ベース カバーをパームレストおよびキーボード アセンブリに固定する 9 本の拘束ネジ（M2.5x5）を締めます。
次の手順
1. SD メモリー カードの取り付け。
2. 「シンクライアントでの作業後」の手順に従います。
Identifier
Version 1
Status Translation approved
GUID-9504236B-F4DE-42D4-A8E8-E38E8FCB87A2
バッテリー
Identifier
Version 1
Status Translation approved
リチウムイオン バッテリーに関する注意事項
注意:
• リチウムイオン バッテリーを取り扱う際は注意してください。
18 コンポーネントの取り外しと取り付け
GUID-D55FB12F-1211-419C-B6D8-6DFF414F079E
Page 19
• システムから取り外す前に、できるだけバッテリーを放電してください。そのためには、AC アダプターをシステムから取
り外してバッテリーを消費させます。
• バッテリーを破砕したり、落としたり、切断したり、異物をバッテリーに突き刺したりしないでください。
• バッテリーを高温にさらしたり、バッテリー パックやセルを分解したりしないでください。
• バッテリーの表面に圧力をかけないでください。
• バッテリーを折り曲げないでください。
• 工具を使用してバッテリーをこじ開けないでください。
• バッテリーが膨れてデバイスの中から出てこなくなった場合でも、リチウムイオン バッテリーに孔が開いたり、折れ曲が
ったり、破損すると危険なので、バッテリーを取り出そうとしないでください。このような場合は、https://www.dell.com/
support までお問い合わせください。
• 必ず純正バッテリーを https://www.dell.com またはデルの認定パートナーまたは再販業者から購入してください。
Identifier GUID-7385673D-F272-4BCF-A6D1-154F727C522E
Version 1
Status Translation approved
バッテリーの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
このタスクについて
次の画像は、バッテリーの位置と取り外し手順を示しています。
手順
1. バッテリケーブルをシステム基板から外します。
2. バッテリーをパームレストおよびキーボード アセンブリに固定している 4 本のネジ（M2x3）を取り外します。
3. バッテリーを持ち上げて、パームレストおよびキーボード アセンブリから取り外します。
コンポーネントの取り外しと取り付け 19
Page 20
Identifier GUID-471FD1B2-5175-476C-A612-50D253A9F1AA
Version 1
Status Translation approved
バッテリーの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、バッテリーの位置と取り付け手順を示しています。
手順
1. バッテリーのネジ穴をパームレストおよびキーボード アセンブリのネジ穴に合わせます。
2. バッテリーをパームレストおよびキーボード アセンブリに固定する 4 本のネジ（M2x4）を交換します。
3. バッテリーケーブルをシステム基板に接続します。
次の手順
1. ベース カバーの取り付け。
2. SD メモリー カードの取り付け。
3. 「シンクライアントでの作業後」の手順に従います。
20 コンポーネントの取り外しと取り付け
Page 21
Identifier GUID-5D65546D-DAB2-4190-95CB-A037B40ABDE3
Version 1
Status Translation approved
メモリモジュール
Identifier GUID-550EBC4C-9B95-4D77-81B1-EFD84BB5EF76
Version 1
Status Translation approved
メモリモジュールの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
このタスクについて
次の画像は、メモリー モジュールの位置と取り外し手順を示しています。
手順
1. 指先で慎重にメモリー モジュールが飛び出すまで、固定クリップをメモリー モジュールから持ち上げます。
2. システム基板のメモリー モジュール スロットからメモリー モジュールをスライドさせて取り外します。
コンポーネントの取り外しと取り付け 21
Page 22
Identifier GUID-10F59443-6920-4A4C-B267-EC4EC8A3BAE0
Version 1
Status Translation approved
メモリモジュールの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、メモリー モジュールの位置と取り付け手順を示しています。
手順
1. メモリモジュールの切り込みをメモリモジュールスロットのタブに合わせます。
2. メモリー モジュールを斜めにしてスロットにしっかりと差し込みます。
3. クリップで固定されるまで、メモリー モジュールを押し下げます。
メモ: カチッという感触がない場合は、メモリモジュールを取り外して、もう一度差し込んでください。
次の手順
1. バッテリーの取り付け。
2. ベース カバーの取り付け。
3. SD メモリー カードの取り付け。
4. 「シンクライアントでの作業後」の手順に従います。
22 コンポーネントの取り外しと取り付け
Page 23
Identifier GUID-A6330785-88BE-4C11-B041-B6F0464961E7
Version 1
Status Translation approved
ソリッドステートドライブ
Identifier GUID-F4EBFB3D-D640-4AA0-9DCF-26D7096F06ED
Version 1
Status Translation approved
M.2 ソリッドステート ドライブの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
このタスクについて
次の画像は、M.2 ソリッドステート ドライブの位置と取り外し手順を示しています。
手順
1. サーマル プレートをパームレストおよびキーボード アセンブリに固定しているネジ（M2x3）を外します。
2. サーマル プレートを片側に向けて持ち上げ、シン クライアントから取り外します。
3. ソリッドステート ドライブをパームレストおよびキーボード アセンブリに固定しているネジ（M2x2）を外します。
4. ソリッドステートドライブをスライドさせて、ソリッドステートドライブスロットから取り外します。
コンポーネントの取り外しと取り付け 23
Page 24
Identifier GUID-71A5F2DF-0D90-4619-BF4C-748803D8CBA2
Version 1
Status Translation approved
M.2 ソリッドステート ドライブの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、ソリッドステート ドライブの場所と取り付け手順を示しています。
手順
1. ソリッドステート ドライブの切り込みをソリッドステート ドライブ スロットのタブに合わせて、ソリッドステート ドライブを
角度をつけてソリッドステート ドライブ スロットに差し込みます。
2. ソリッドステート ドライブをパームレストおよびキーボード アセンブリに固定するネジ（M2x2）を交換します。
3. サーマル プレート交換して、ソリッドステート ドライブ スロットに合わせます。
4. サーマル プレートをパームレストおよびキーボード アセンブリに固定するネジ（M2x3）を交換します。
次の手順
1. バッテリーの取り付け。
2. ベース カバーの取り付け。
3. SD メモリー カードの取り付け。
4. 「シンクライアントでの作業後」の手順に従います。
24 コンポーネントの取り外しと取り付け
Page 25
Identifier GUID-DA970829-0D70-428C-AAB5-23F88E4B41FD
Version 1
Status Translation approved
スピーカー
Identifier GUID-C674D065-760A-4713-9FB3-68B5738B1F1D
Version 1
Status Translation approved
スピーカーの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
このタスクについて
次の画像は、スピーカーの位置と取り外し手順を示しています。
手順
1. システム基板からスピーカーのケーブルを外します。
2. スピーカー ケーブルの配線をメモしてから、スピーカー ケーブルをパームレストおよびキーボード アセンブリの配線ガイドから
外します。
3. スピーカーをケーブルと一緒に持ち上げて、パームレストおよびキーボード アセンブリから取り外します。
Identifier
Version 1
Status Translation approved
GUID-FC868C7D-16C9-4B08-96A7-D5B154F0C0FF
スピーカーの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
コンポーネントの取り外しと取り付け 25
Page 26
このタスクについて
次の画像は、スピーカーの位置と取り付け手順を示しています。
手順
1. 位置合わせポストとゴム グロメットを使用して、スピーカーをパームレストおよびキーボード アセンブリのスロットにセットし
ます。
2. スピーカー ケーブルをパームレストおよびキーボード アセンブリの配線ガイドに沿って配線します。
3. システム基板にスピーカーケーブルを接続します。
次の手順
1. バッテリーの取り付け。
2. ベース カバーの取り付け。
3. SD メモリー カードの取り付け。
4. 「シンクライアントでの作業後」の手順に従います。
Identifier
Version 1
Status Translation approved
GUID-C9623C4A-0F3C-4A47-A31E-DE8D4E939EFB
CAC リーダー
Identifier
Version 1
Status Translation approved
CAC リーダーの取り外し
GUID-8C9E5923-36D8-4A43-971E-F27E8006A9D4
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
26 コンポーネントの取り外しと取り付け
Page 27
このタスクについて
次の画像は、SD カードの位置と取り外し手順を示しています。
手順
1. ラッチを開き、CAC リーダー ケーブルをシステム基板から外します。
2. CAC リーダーをパームレストおよびキーボード アセンブリに固定している 4 本のネジ（M2x3）を取り外します。
3. CAC リーダーをパームレストおよびキーボード アセンブリから持ち上げます。
Identifier
Version 1
Status Translation approved
GUID-E8CE2664-9CBA-4FF0-9EE8-7E38C593B8CD
CAC リーダーの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、CAC リーダーの位置と取り付け手順を示しています。
コンポーネントの取り外しと取り付け 27
Page 28
手順
1. CAC リーダーのネジ穴をパームレストおよびキーボード アセンブリのネジ穴に合わせます。
2. CAC リーダーをパームレストおよびキーボード アセンブリに固定する 4 本のネジ（M2x4）を交換します。
3. CAC リーダー ケーブルをシステム基板の対応するポートに差し込み、ラッチを閉じてケーブルを固定します。
次の手順
1. バッテリーの取り付け。
2. ベース カバーの取り付け。
3. SD メモリー カードの取り付け。
4. 「シンクライアントでの作業後」の手順に従います。
Identifier
Version 1
Status Translation approved
GUID-3A5B0BA1-6C66-4949-B86D-5234E9D1BCA8
WLAN カード
Identifier
Version 1
Status Translation approved
WLAN カードの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
28 コンポーネントの取り外しと取り付け
GUID-A7BC9C38-EC49-4D58-A88F-E356E6865F58
Page 29

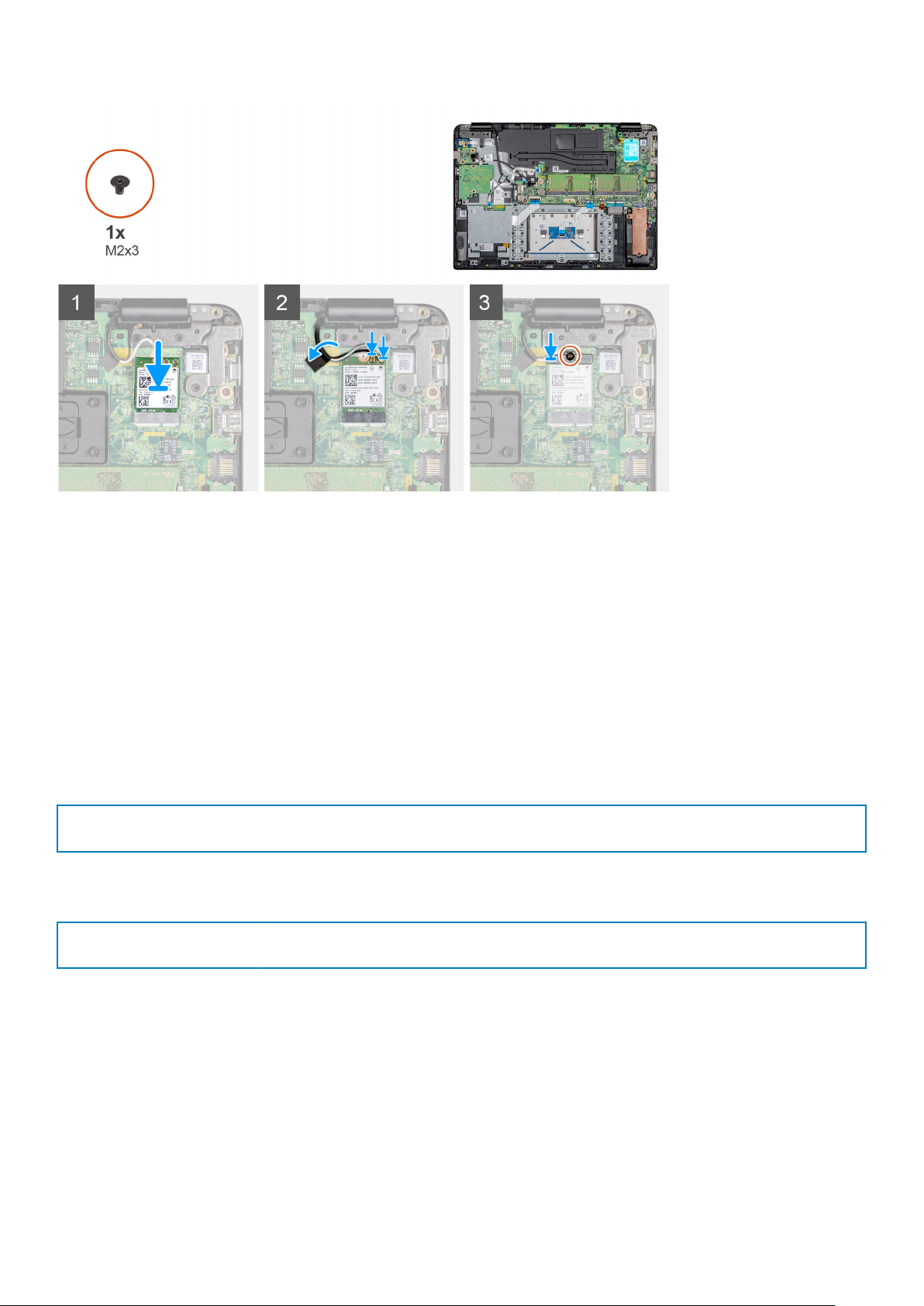

このタスクについて
次の画像は、WLAN カードの位置と取り外し手順を示しています。
手順
1. WLAN カード ブラケットをシステム基板に固定しているネジ（M2x3）を外します。
2. アンテナ ケーブルを WLAN カードのコネクターから外します。
3. アンテナケーブルをシステム基板に固定しているテープを剥がします。
4. アンテナ ケーブルを固定している WLAN カード ブラケットを持ち上げて取り外します。
5. WLAN カードをスライドさせて WLAN スロットから取り外します。
Identifier
Version 1
Status Translation approved
GUID-545BBF37-C8FC-4D07-B043-69BA95F54CB2
WLAN カードの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、WLAN カードの位置と取り付け手順を示しています。
コンポーネントの取り外しと取り付け 29
Page 30
手順
1. WLAN カードの切込みを WLAN カード スロットのタブに合わせて、WLAN カードを傾けて WLAN カード スロットに差し込みま
す。
2. WLAN カードにアンテナケーブルを接続します。
3. アンテナケーブルをシステム基板に固定するテープを貼り付けます。
4. WLAN カード ブラケットを WLAN カードに合わせてセットします。
5. WLAN カード ブラケットを WLAN カードに固定するネジ（M2x3）を取り付けます
次の手順
1. バッテリーの取り付け。
2. ベース カバーの取り付け。
3. SD メモリー カードの取り付け。
4. 「シンクライアントでの作業後」の手順に従います。
Identifier
Version 1
Status Translation approved
GUID-CE48BF08-DAA6-43B7-BA67-4AD063984082
IO ボード
Identifier
Version 1
Status Translation approved
IO ボードの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
5. CAC リーダーの取り外し。
30 コンポーネントの取り外しと取り付け
GUID-6B423497-5513-47F6-9203-B0F1D20B78B8
Page 31
このタスクについて
次の画像は、I/O ボードの位置と取り外し手順を示しています。
手順
1. ラッチを開き、I/O ボードケーブルをシステム基板から外します。
2. I/O ボード ケーブルをパームレストおよびキーボード アセンブリから取り外します。
3. I/O ボードをパームレストおよびキーボード アセンブリに固定している 2 本のネジ（M2x3）を取り外します。
4. I/O ボードをケーブルと一緒に持ち上げて、パームレストおよびキーボード アセンブリから取り外します。
Identifier
Version 1
Status Translation approved
GUID-60A41E03-61D0-43D8-8050-31DD34340163
IO ボードの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、I/O ボードの位置と取り付け手順を示しています。
コンポーネントの取り外しと取り付け 31
Page 32
手順
1. 位置合わせポストを使用して、I/O ボードをパームレストおよびキーボード アセンブリにセットします。
2. I/O ボードをパームレストおよびキーボード アセンブリに固定する 2 本のネジ（M2x3）を交換します。
3. I/O ボード ケーブルをパームレストおよびキーボード アセンブリに取り付けます。
4. I/O ボード ケーブルをシステム基板に接続し、ラッチを閉じてケーブルを固定します。
次の手順
1. CAC リーダーの取り付け。
2. バッテリーの取り付け。
3. ベース カバーの取り付け。
4. SD メモリー カードの取り付け。
5. 「シンクライアントでの作業後」の手順に従います。
Identifier
Version 1
Status Translation approved
GUID-93C40AC9-7E6B-4413-9D4F-83E4CA2D567F
コイン型電池
Identifier
Version 1
Status Translation approved
コイン型電池の取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの交換。
32 コンポーネントの取り外しと取り付け
GUID-B5B86F47-657D-4767-9765-7E852DF7DB3D
Page 33
3. ベース カバーの交換。
4. バッテリーの交換。
5. CAC リーダーの交換。
6. I/O ボードの交換。
このタスクについて
次の画像は、コイン型電池の位置と取り外し手順を示しています。
手順
1. I/O ボードを裏返します。
2. プラスチック スクライブを使って、コイン型電池を I/O ボードのスロットから慎重に取り外します。
3. シン クライアントからコイン型電池を取り外します。
Identifier
Version 1
Status Translation approved
GUID-E922018E-E06E-4B46-BB4B-021E15092224
コイン型電池の取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、コイン型電池の位置と取り付け手順を示しています。
コンポーネントの取り外しと取り付け 33
Page 34
手順
1. プラス側を上にして、コイン型電池を I/O ボードのバッテリー ソケットに挿入します。
2. 電池が所定の位置にカチッと収まるまで押します。
次の手順
1. I/O ボードの取り付け。
2. CAC リーダーの取り付け。
3. バッテリーの取り付け。
4. ベース カバーの取り付け。
5. SD メモリー カードの取り付け。
6. 「シンクライアントでの作業後」の手順に従います。
Identifier
Version 1
Status Translation approved
GUID-88269CFF-7BC7-488C-A312-F276043B1BDA
タッチパッド
Identifier
Version 1
Status Translation approved
タッチ パッド アセンブリの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
34 コンポーネントの取り外しと取り付け
GUID-C331B7AB-BD0A-4A65-B038-B628B1A340B5
Page 35
4. バッテリーの取り外し。
このタスクについて
次の画像は、タッチ パッド アセンブリの位置と取り外し手順を示しています。
手順
1. タッチ パッド ブラケットをパームレストおよびキーボード アセンブリに固定している 3 本のネジ（M2x2）を取り外します。
2. ブラケットを固定するテープをはがします。
3. タッチ パッド ブラケットを持ち上げてパームレストおよびキーボード アセンブリから取り外します。
4. ラッチを開いて、タッチ パッド ケーブルをシステム基板から外します。
5. タッチ パッド ケーブルをパームレストおよびキーボード アセンブリから取り外します
6. タッチ パッドをパームレストおよびキーボード アセンブリに固定している 4 本のネジ（M2x2）を取り外します。
7. タッチ パッドを固定している 2 枚のテープをはがします。
8. タッチ パッドを持ち上げてパームレストおよびキーボード アセンブリから取り外します。
Identifier
Version 1
Status Translation approved
GUID-B035CF6F-C526-436E-BAFF-A71B63B8C2EB
タッチ パッド アセンブリの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、タッチ パッド アセンブリの位置と取り付け手順を示しています。
コンポーネントの取り外しと取り付け 35
Page 36
手順
1. タッチ パッドをパームレストおよびキーボード アセンブリのスロットにセットします。
2. タッチ パッドをパームレストおよびキーボード アセンブリに固定する 4 本のネジ（M2x2）を取り付けます。
3. タッチ パッドを固定する 2 枚のテープを貼り付けます。
4. タッチ パッド ケーブルをパームレストおよびキーボード アセンブリに貼り付けます。
5. タッチ パッド ケーブルをシステム基板のコネクターに差し込み、ラッチを閉じてケーブルを固定します。
6. タッチ パッド ブラケットをパームレストおよびキーボード アセンブリのスロットにセットします。
7. タッチ パッド ブラケットをパームレストおよびキーボード アセンブリに固定している 3 本のネジ（M2x2）を交換します。
8. ブラケットをパームレストおよびキーボード アセンブリに固定するテープを貼り付けます。
次の手順
1. バッテリーの取り付け。
2. ベース カバーの取り付け。
3. SD メモリー カードの取り付け。
4. 「シンクライアントでの作業後」の手順に従います。
36 コンポーネントの取り外しと取り付け
Page 37
Identifier GUID-7F2749B6-0B44-4AB0-9856-6C371A02ACB4
Version 1
Status Translation approved
VGA ドーターボード
Identifier GUID-9811C141-305B-4EBF-AF53-D5343D0ABA99
Version 1
Status Translation approved
VGA ドーターボードの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
このタスクについて
次の画像は、VGA ドーターボードの位置と取り外し手順を示しています。
手順
1. ラッチを開き、CAC リーダー ケーブルをシステム基板から外します。
2. ディスプレイケーブルをシステム基板から外します。
3. VGA ドーターボードをシステム基板から外します。
4. VGA ドーターボードをパームレストおよびキーボード アセンブリに固定している 2 本のネジ（M2x3）を外します。
5. VGA ドーターボードを持ち上げてシステムから外します。
コンポーネントの取り外しと取り付け 37
Page 38
Identifier GUID-D1BCBE56-D37F-4D75-8251-ADC938B438BA
Version 1
Status Translation approved
VGA ドーターボードの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、VGA ドーターボードの位置と取り付け手順を示しています。
手順
1. VGA ドーターボードのネジ穴をパームレストおよびキーボード アセンブリのネジ穴に合わせます。
2. VGA ドーターボードをパームレストおよびキーボード アセンブリに固定する 2 本のネジ（M2x3）を交換します。
3. VGA ボード ケーブルをシステム基板に接続します。
4. ディスプレイケーブルを配線ガイドに通して配線します。
5. ディスプレイケーブルをシステム基板に接続します。
6. CAC リーダー ケーブルをシステム基板の対応するポートに差し込み、ラッチを閉じてケーブルを固定します。
次の手順
1. バッテリーの取り付け。
2. ベース カバーの取り付け。
3. SD メモリー カードの取り付け。
4. 「シンクライアントでの作業後」の手順に従います。
38 コンポーネントの取り外しと取り付け
Page 39
Identifier GUID-EE5BE0C2-8414-4DC4-83D5-63877B44FD23
Version 1
Status Translation approved
ディスプレイアセンブリ
Identifier GUID-38ED60FC-F154-4B96-864D-35776501F0AA
Version 1
Status Translation approved
ディスプレイアセンブリの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
5. WLAN の取り外し。
このタスクについて
次の画像は、ディスプレイ アセンブリの位置と取り外し手順を示しています。
コンポーネントの取り外しと取り付け 39
Page 40
40 コンポーネントの取り外しと取り付け
Page 41
手順
1. ディスプレイ ケーブルを固定するテープを剥がします。
2. ラッチを開き、ディスプレイケーブルを外します。
3. パームレストおよびキーボード アセンブリの配線ガイドからディスプレイ ケーブルを外します。
4. アンテナ ケーブルをパームレストおよびキーボード アセンブリに固定しているテープを剥がします。
5. 左右のヒンジをシステム基板とパームレストおよびキーボード アセンブリに固定する 6 本のネジ（M2.5x5）を外します。
6. ワイヤレス アンテナを固定しているテープを剥がし、アンテナをシステム基板から外します。
7. ディスプレイケーブルをシステム基板のコネクターから外します。
8. パームレストおよびキーボード アセンブリを傾けて持ち上げます。
9. ヒンジを持ち上げて、パームレストおよびキーボード アセンブリをディスプレイ アセンブリから取り外します。
10. パームレストおよびキーボード アセンブリをスライドさせて、ディスプレイ アセンブリから取り外します。
上記の手順をすべて実行すると、ディスプレイ アセンブリだけが残ります。
コンポーネントの取り外しと取り付け 41
Page 42
Identifier GUID-3B99A4C8-E817-448F-8209-B2752D452481
Version 1
Status Translation approved
ディスプレイアセンブリの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、ディスプレイ アセンブリの位置と取り付け手順示しています。
42 コンポーネントの取り外しと取り付け
Page 43
コンポーネントの取り外しと取り付け 43
Page 44
手順
1. パームレストおよびキーボード アセンブリをスライドさせて、ディスプレイ アセンブリのヒンジの下にセットします。
2. ヒンジをシステム基板とパームレストおよびキーボード アセンブリに押し込みます。
3. パームレストおよびキーボード アセンブリをディスプレイ アセンブリに固定します。
4. 左右のヒンジをシステム基板とパームレストおよびキーボード アセンブリに固定する 6 本のネジ（M2.5x5）を交換します。
5. ディスプレイ ケーブルをパームレストおよびキーボード アセンブリの配線ガイドを通して配線します。
6. ディスプレイケーブルをシステム基板のコネクタに接続します。
7. ラッチを閉じてケーブルを固定します。
8. ディスプレイケーブルをシステム基板に固定するテープを貼り付けます。
次の手順
1. WLAN の取り付け。
2. バッテリーの取り付け。
3. ベース カバーの取り付け。
4. SD メモリー カードの取り付け。
5. 「シンクライアントでの作業後」の手順に従います。
Identifier GUID-BA0727C1-4861-4AC4-9780-5BB5AD5CAA79
Version 1
Status Translation approved
電源ボタンボード
Identifier
Version 1
Status Translation approved
GUID-B431F43D-0DB6-44E4-A1F7-A47A5390994A
電源ボタン基板の取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。

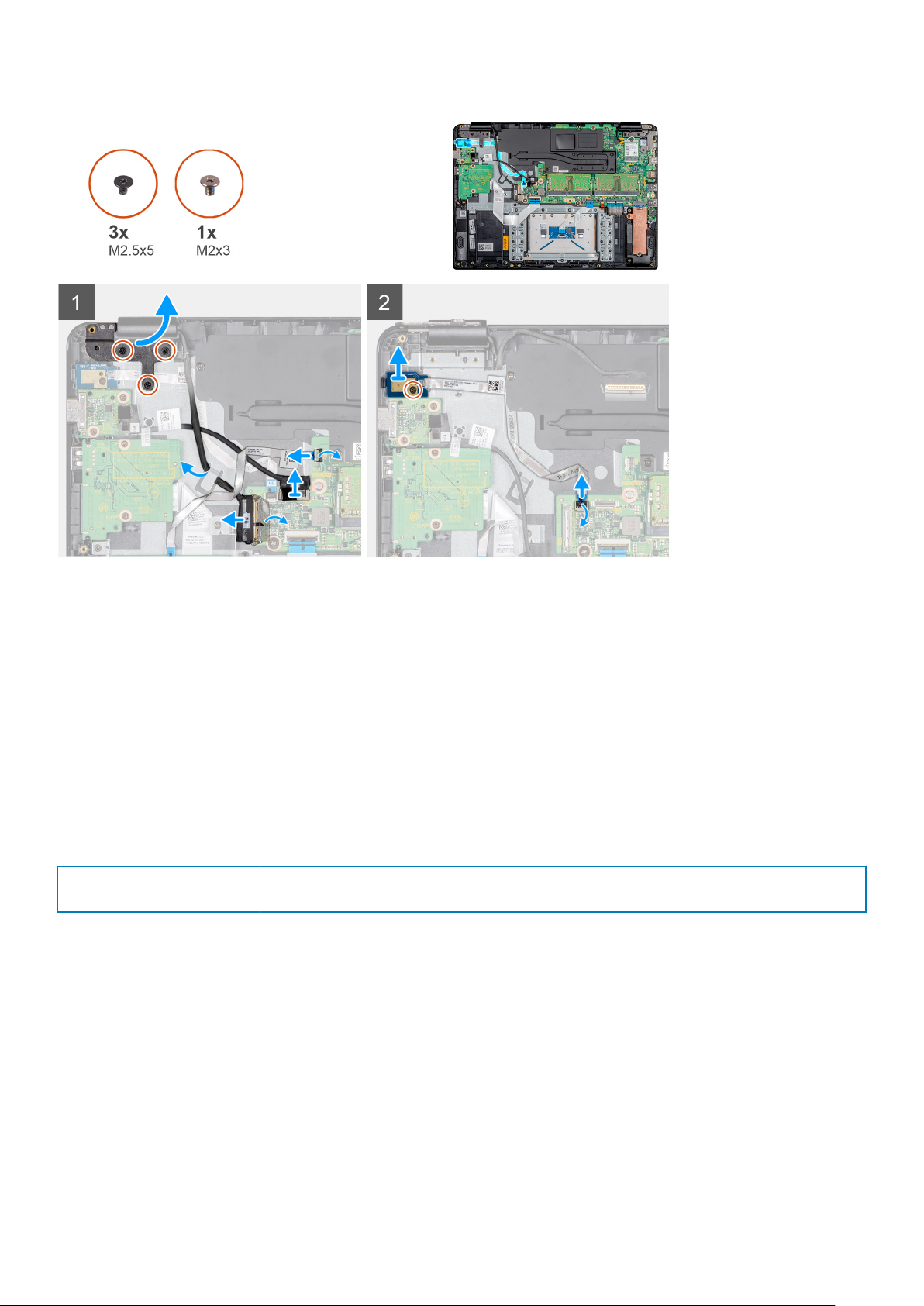

このタスクについて
次の画像は、電源ボタンの位置と取り外し手順を示しています。
44 コンポーネントの取り外しと取り付け
Page 45
手順
1. 左ヒンジをパームレストおよびキーボード アセンブリに接続している 3 本のネジ（M2.5x5）を外します。
2. 左ヒンジを持ち上げて、パームレストおよびキーボード アセンブリから取り外します。
3. ラッチを開き、CAC リーダー ケーブルをシステム基板から外します。
4. ラッチを開き、VGA ドーターボード ケーブルをシステム基板から外します。
5. ディスプレイケーブルをシステム基板に固定しているテープを剥がします。
6. ラッチを開き、システム基板からディスプレイケーブルを外します。
7. ディスプレイ ケーブルを配線ガイドから外します。
8. ラッチを開いて、電源ボタン基板 ケーブルをシステム基板から外します。
9. 電源ボタン基板をパームレストおよびキーボード アセンブリに固定しているネジ（M2x3）を外します。
10. 電源ボタン ケーブルをパームレストおよびキーボード アセンブリから外します。
11. 電源ボタン基板をケーブルと一緒に持ち上げて、パームレストおよびキーボード アセンブリから取り外します。
Identifier
Version 1
Status Translation approved
GUID-711F3B21-549C-4457-9CE4-FBE5ED6DC0E5
電源ボタン基板の取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、電源ボタン基板の位置と取り付け手順を示しています。
コンポーネントの取り外しと取り付け 45
Page 46
手順
1. 電源ボタン基板をパームレストおよびキーボード アセンブリのスロットに差し込みます。
2. 電源ボタン基板をパームレストおよびキーボード アセンブリに固定するネジ（M2x3）を交換します。
3. 電源ボタン基板ケーブルをパームレストおよびキーボード アセンブリに取り付けます。
4. 電源ボタン ケーブルをシステム基板の上にスライドさせ、ラッチを閉じてケーブルを固定します。
5. ディスプレイケーブルを配線ガイドに通して配線します。
6. ディスプレイ ケーブルをシステム基板に接続してラッチを閉じ、ケーブルを固定します。
7. ディスプレイケーブルをシステム基板に固定するテープを貼り付けます。
8. VGA ドーターボード ケーブルをシステム基板に接続し、ラッチを閉じてケーブルを固定します。
9. CAC リーダー ケーブルをシステム基板の対応するポートに差し込み、ラッチを閉じてケーブルを固定します。
10. 左ヒンジをパームレストおよびキーボード アセンブリに押し込みます。
11. 左ヒンジをパームレストおよびキーボード アセンブリに固定する 3 本のネジ（M2.5x5）を取り付けます。
次の手順
1. バッテリーの取り付け。
2. ベース カバーの取り付け。
3. SD メモリー カードの取り付け。
4. 「シンクライアントでの作業後」の手順に従います。
46 コンポーネントの取り外しと取り付け
Page 47
Identifier GUID-53ECA323-C745-455B-82CC-B480774DED8C
Version 1
Status Translation approved
ヒート シンク
Identifier GUID-1E7972F1-B2BA-4337-B50A-65BB3BA13CC7
Version 1
Status Translation approved
ヒート シンクの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
このタスクについて
次の画像は、ヒート シンクの位置と取り外し手順を示しています。
手順
1. 逆の順番（6、5、4、3、2、1）に従って、ヒート シンクをシステム基板に固定している 6 本の拘束ネジ（M2x3）を緩めます。
2. ヒート シンクをコンピューターからゆっくりと持ち上げて外します。
Identifier
Version 1
Status Translation approved
GUID-CE934FA9-9E1F-4B86-BF74-18A3A8792AC7
ヒートシンクの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、ヒート シンクの位置と取り付け手順を示しています。
コンポーネントの取り外しと取り付け 47
Page 48
手順
1. ネジを穴の位置に慎重に合わせ、ヒート シンクをシステム基板にセットします。
2. ヒート シンク上に表示されている順番に従って、ヒート シンクをシステム基板に固定する 6 本のネジ（M2x3）を締め付けま
す。
次の手順
1. バッテリーの取り付け。
2. ベース カバーの取り付け。
3. SD メモリー カードの取り付け。
4. 「シンクライアントでの作業後」の手順に従います。
Identifier
Version 1
Status Translation approved
GUID-5920A43E-AA8D-49EA-A70C-7CAEB75C4AC8
システム基板
Identifier
Version 1
Status Translation approved
システム基板の取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
5. WLAN の取り外し。
6. メモリーの取り外し。
7. SSD の取り外し。
このタスクについて
次の画像は、システム基板の位置と取り外し手順を示しています。
GUID-64F68953-18BD-4B5C-9F74-A2D50671A987
48 コンポーネントの取り外しと取り付け
Page 49
コンポーネントの取り外しと取り付け 49
Page 50
手順
1. システム基板からスピーカーのケーブルを外します。
2. ラッチを開き、CAC リーダー ケーブルをシステム基板から外します。
3. ラッチを開いて、電源ボタン基板 ケーブルをシステム基板から外します。
4. VGA ドーターボードをシステム基板から外します。
5. テープを剥がし、ラッチを開いて、ディスプレイ ケーブルをシステム基板から外します
6. ラッチを開き、I/O ボードケーブルをシステム基板から外します。
7. ラッチを開いて、タッチ パッド ケーブルをシステム基板から外します。
8. ラッチを開き、システム基板からキーボードケーブルを外します。
9. ラッチを開き、キーボードバックライトケーブルをシステム基板から外します。
10. バッテリー ブラケットをシステム基板とパームレストおよびキーボード アセンブリに固定している 3 本のネジ（M2.5x5）を取
り外します。
11. 右ヒンジをシステム基板とパームレストおよびキーボード アセンブリから持ち上げます。
12. ラッチを開いて、電源アダプター ケーブルをシステム基板から外します。
13. システム基板をパームレストおよびキーボード アセンブリに固定している 5 本のネジ（M2x3 が 3 本および M2x2 が 2 本）を取
り外します。
14. ヒート シンク上で 6 とマークされている拘束ネジ（M2x3）を緩めます。
15. システム基板をヒート シンクと一緒に持ち上げて、パームレストおよびキーボード アセンブリから取り外します。
次の手順
メモ: ヒート シンクをシステム基板から取り外すには、「ヒート シンクの取り外し」を参照してください。
Identifier GUID-EB9E832E-0930-42F2-88F1-64E89E53A603
Version 1
Status Translation approved
システム基板の取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
メモ: ヒート シンクをシステム基板に取り付けるには、「ヒート シンクの取り付け」を参照してください。
このタスクについて
次の画像は、システム基板の位置と取り付け手順を示しています。
50 コンポーネントの取り外しと取り付け
Page 51
コンポーネントの取り外しと取り付け 51
Page 52
手順
1. システム基板のネジ穴をパームレストおよびキーボード アセンブリのネジ穴に合わせます。
2. ヒート シンク上で 6 とマークされている拘束ネジ（M2x3）を締め付けます。
3. システム基板をパームレストおよびキーボード アセンブリに固定している 5 本のネジ（M2x3 が 3 本および M2x2 が 2 本）を交
換します。
4. 右ヒンジをシステム基板とパームレストおよびキーボード アセンブリに慎重に押し込みます。
5. 右ヒンジをシステム基板とパームレストおよびキーボード アセンブリに固定する 3 本のネジ（M2.5x5）を交換します。
6. 電源アダプター ケーブルをシステム基板のポートの DC に差し込み、ラッチを閉じてケーブルを固定します。
7. キーボード ケーブルをシステム基板のキーボード ケーブル ポートに差し込み、ラッチを閉じてケーブルを固定します。
8. キーボードバックライト ケーブルをシステム基板のキーボードバックライト ケーブル ポートに差し込み、ラッチを閉じてケーブ
ルを固定します。
9. タッチ パッド ケーブルをシステム基板のタッチ パッド ポートに差し込み、ラッチを閉じてケーブルを固定します。
10. I/O 基板ケーブルをシステム基板の I/O 基板ケーブル ポートに差し込み、ラッチを閉じてケーブルを固定します。
11. ディスプレイ ケーブルをシステム基板に接続し、ラッチを閉じてテープを貼り付けます。
12. VGA ドーターボード ケーブルをシステム基板の VGA ドーターボード ケーブル ポートに差し込み、ラッチを閉じてケーブルを固定
します。
13. 電源ボタン基板ケーブルをシステム基板の電源ボタン基板ケーブル ポートに差し込み、ラッチを閉じてケーブルを固定します。
14. CAC リーダー ケーブルをシステム基板の CAC リーダー ケーブル ポートに差し込み、ラッチを閉じてケーブルを固定します。
15. スピーカー ケーブルをシステム基板上のスピーカー ケーブル ポートに接続します。
次の手順
1. SSD の取り付け。
2. メモリーの取り付け。
3. WLAN の取り付け。
4. バッテリーの取り付け。
5. ベース カバーの取り付け。
6. SD メモリー カードの取り付け。
7. 「シンクライアントでの作業後」の手順に従います。
Identifier
Version 1
Status Translation approved
GUID-CE612FDC-065E-4A46-BA2B-77B8FC462389
電源アダプタポート
Identifier
Version 1
Status Translation approved
電源アダプター ポートの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
5. WLAN の取り外し。
このタスクについて
次の画像は、電源アダプター ポートの位置と取り外し手順を示しています。
GUID-6025941E-F336-4FC0-9313-FC473C29545F
52 コンポーネントの取り外しと取り付け
Page 53
手順
1. 右ヒンジをシステム基板とパームレストおよびキーボード アセンブリに固定している 3 本のネジ（M2.5x5）を取り外します。
2. 右ヒンジを持ち上げて、システム基板とパームレストおよびキーボード アセンブリから取り外します。
3. 電源アダプター ケーブルをシステム基板から外します。
4. 電源アダプター ケーブルを配線ガイドから外します。
5. 電源アダプター ポートをパームレストおよびキーボード アセンブリに固定しているネジ（M2x3）を外します。
6. 電源アダプター ポートをケーブルとともに持ち上げて、パームレストおよびキーボード アセンブリから取り外します。
Identifier
Version 1
Status Translation approved
GUID-2F1DEA8E-98E3-4C0D-81FF-ABDE810861B6
電源アダプター ポートの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、電源アダプター ポートの位置と取り付け手順を示しています。
コンポーネントの取り外しと取り付け 53
Page 54
手順
1. 電源アダプター ポートをパームレストおよびキーボード アセンブリのスロットに差し込みます。
2. 電源アダプター ポートをパームレストおよびキーボード アセンブリに固定するネジ（M2x3）を交換します。
3. 電源アダプター ケーブルをシステム基板に接続し、ケーブルを配線ガイドに沿って配線します。
4. 右ヒンジをシステム基板とパームレストおよびキーボード アセンブリに押し込みます。
5. 右ヒンジをシステム基板とパームレストおよびキーボード アセンブリに固定する 3 本のネジ（M2.5x5）を交換します。
次の手順
1. WLAN の取り付け。
2. バッテリーの取り付け。
3. ベース カバーの取り付け。
4. SD メモリー カードの取り付け。
5. 「シンクライアントでの作業後」の手順に従います。
Identifier
Version 1
Status Translation approved
GUID-7B9E56F8-9CB9-41CB-A03D-7C084A44ADDA
ディスプレイベゼル
Identifier
Version 1
Status Translation approved
ディスプレイベゼルの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
5. WLAN の取り外し。
6. ディスプレイ アセンブリの取り外し。
54 コンポーネントの取り外しと取り付け
GUID-8AA85A5D-7262-4B04-8B6D-BEA498C2B302
Page 55
このタスクについて
次の画像は、ディスプレイ ベゼルの位置と取り外し手順を示しています。
手順
1. 慎重に、ディスプレイ ベゼルの端を、ディスプレイ背面カバーとアンテナ アセンブリから取り外します。
2. ディスプレイベゼルをディスプレイ背面カバーとアンテナアセンブリから取り外します。
Identifier
Version 1
Status Translation approved
GUID-2BD7A98F-AC80-4271-9A77-A85CB1EFFCBE
ディスプレイベゼルの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、ディスプレイ ベゼルの位置と取り付け手順を示しています。
コンポーネントの取り外しと取り付け 55
Page 56
手順
1. ディスプレイ ベゼルをディスプレイ背面カバーに合わせます。
2. ディスプレイ ベゼルを所定の位置に慎重にはめ込みます。
次の手順
1. ディスプレイ アセンブリの取り付け。
2. WLAN の取り付け。
3. バッテリーの取り付け。
4. ベース カバーの取り付け。
5. SD メモリー カードの取り付け。
6. 「シンクライアントでの作業後」の手順に従います。
56 コンポーネントの取り外しと取り付け
Page 57
Identifier GUID-5A247260-8DBD-4E5D-8F5C-A8C38C744B4B
Version 1
Status Translation approved
ディスプレイパネル
Identifier GUID-243C9936-C861-44AD-AE2D-F3E767FD73FC
Version 1
Status Translation approved
ディスプレイパネルの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
5. WLAN の取り外し。
6. ディスプレイ アセンブリの取り外し。
7. ディスプレイ ベゼルの取り外し。
このタスクについて
次の画像は、ディスプレイ パネルの位置と取り外し手順を示しています。
コンポーネントの取り外しと取り付け 57
Page 58
58 コンポーネントの取り外しと取り付け
Page 59
手順
1. ディスプレイ パネルをディスプレイ背面カバーに固定している 8 本のネジ（M2.5x2.5 が 6 本と M2x2 が 2 本）を外します。
2. ディスプレイパネルを持ち上げて裏返します。
3. ディスプレイ ケーブルをディスプレイ パネルの背面に固定するテープを剥がします。
4. ラッチを持ち上げ、ディスプレイ ケーブルをディスプレイ パネル ケーブル コネクターから外します。
5. ディスプレイパネルを持ち上げて、ディスプレイ背面カバーから取り外します。
メモ: ディスプレイ パネルからストレッチ（SR）テープを引っ張ったり、外したりしないでください。ブラケットをディ
スプレイ パネルから取り外す必要はありません。
上記の手順をすべて実行すると、ディスプレイ パネルだけが残ります。
Identifier GUID-93D740BF-6954-499A-ACA4-609B2407C26F
Version 1
Status Translation approved
ディスプレイパネルの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、ディスプレイ パネルの位置と取り付け手順を示しています。
コンポーネントの取り外しと取り付け 59
Page 60
60 コンポーネントの取り外しと取り付け
Page 61
手順
1. ディスプレイパネルを平らできれいな平面に置きます。
2. ディスプレイ ケーブルをディスプレイ パネル背面のコネクターに差し込み、ラッチを閉じてケーブルを固定します。
3. ディスプレイケーブルをディスプレイパネルの背面に固定するテープを貼り付けます。
4. ディスプレイパネルを裏返し、ディスプレイ背面カバーの上に置きます。
5. ディスプレイパネルのネジ穴とディスプレイ背面カバーのネジ穴の位置を合わせます。
6. ディスプレイ ヒンジをディスプレイ背面カバーに固定する 8 本のネジ（M2.5x2.5 が 6 本と M2x2 が 2 本）を交換します。
次の手順
1. ディスプレイ ベゼルの取り付け。
2. ディスプレイ アセンブリの取り付け。
3. WLAN の取り付け。
4. バッテリーの取り付け。
5. ベース カバーの取り付け。
6. SD メモリー カードの取り付け。
7. 「シンクライアントでの作業後」の手順に従います。
コンポーネントの取り外しと取り付け 61
Page 62
Identifier GUID-18199B23-8FD1-4F20-97CA-0B81B7902C25
Version 1
Status Translation approved
カメラ
Identifier GUID-ACBC92D0-7574-4B87-BED9-F520CFD31A86
Version 1
Status Translation approved
カメラの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
5. WLAN の取り外し。
6. ディスプレイ アセンブリの取り外し。
7. ディスプレイ ベゼルの取り外し。
8. ディスプレイ パネルの取り外し。
このタスクについて
次の画像は、カメラの位置と取り外し手順を示しています。
62 コンポーネントの取り外しと取り付け
Page 63
手順
1. プラスチックスクライブを使用して、カメラを慎重に持ち上げ、ディスプレイ背面カバーから取り外します。
2. カメラ ケーブルを配線チャネルから外します。
3. カメラ モジュールをディスプレイ背面カバーから持ち上げます。
Identifier
Version 1
Status Translation approved
GUID-BB2E320B-5E6F-41A1-9E3F-7F33E59AEFC2
カメラの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、カメラの位置と取り付け手順を示しています。
コンポーネントの取り外しと取り付け 63
Page 64
手順
1. 位置合わせポストを使って、カメラ モジュールをディスプレイ背面カバーに取り付けます。
2. カメラ ケーブルを配線チャネルに沿って配線します。
次の手順
1. ディスプレイ パネルの取り付け。
2. ディスプレイ ベゼルの取り付け。
3. ディスプレイ アセンブリの取り付け。
4. WLAN の取り付け。
5. バッテリーの取り付け。
6. ベース カバーの取り付け。
7. SD メモリー カードの取り付け。
8. 「シンクライアントでの作業後」の手順に従います。
64 コンポーネントの取り外しと取り付け
Page 65
Identifier GUID-6A6742CB-7E55-43F0-8350-4DE5708243B7
Version 1
Status Translation approved
パームレストとキーボード アセンブリ
Identifier GUID-EB9726D1-9B6E-4C9F-8ADA-CCE07BF64A04
Version 1
Status Translation approved
パームレストおよびキーボード アセンブリの取り外し
前提条件
1. 「シンクライアントでの作業前」の手順に従います。
2. SD メモリー カードの取り外し。
3. ベース カバーの取り外し。
4. バッテリーの取り外し。
5. WLAN の取り外し。
6. メモリーの取り外し。
7. SSD の取り外し。
8. CAC リーダーの取り外し。
9. IO ボードの取り外し。
10. タッチ パッド アセンブリの取り外し。
11. VGA ドーターボードの取り外し。
12. スピーカーの取り外し。
13. ディスプレイ アセンブリの取り外し。
14. システム基板の取り外し。
15. 電源アダプター ポートの取り外し。
16. 電源ボタン基板の取り外し。
このタスクについて
次の画像は、I/O ボードの位置と取り外し手順を示しています。
手順
上記の手順をすべて実行してから、パームレストおよびキーボード アセンブリを取り外します。
コンポーネントの取り外しと取り付け 65
Page 66
Identifier GUID-AE1DA70A-BDC3-4930-92B7-B1ACAFB297E9
Version 1
Status Translation approved
パームレストおよびキーボード アセンブリの取り付け
前提条件
コンポーネントを交換する場合は、取り付け手順を実行する前に既存のコンポーネントを取り外してください。
このタスクについて
次の画像は、パームレストおよびキーボード アセンブリと取り付け手順を示しています。
手順
パームレストおよびキーボード アセンブリを平らな面に置きます。
次の手順
1. 電源ボタン基板の取り付け。
2. 電源アダプター ポートの取り付け。
3. システム基板の取り付け。
4. ディスプレイ アセンブリの取り付け。
5. スピーカーの取り付け。
6. VGA ドーターボードの取り付け。
7. タッチ パッドの取り付け。
8. IO ボードの取り付け。
9. CAC リーダーの取り付け。
10. SSD の取り付け。
11. メモリーの取り付け。
12. WLAN の取り付け。
13. バッテリーの取り付け。
14. ベース カバーの取り付け。
15. SD メモリー カードの取り付け。
16. 「シンクライアントでの作業後」の手順に従います。
66 コンポーネントの取り外しと取り付け
Page 67
4
Identifier GUID-FA073F56-5212-4F68-B9CE-06B79AF0D3FE
Version 1
Status Translation approved
セットアップユーティリティ
Identifier GUID-5AD52286-8452-4EEE-9AC5-363FA4FDB4A5
Version 1
Status Translation approved
シンクライアントの BIOS 設定へのアクセス
このタスクについて
このセクションでは、Wyse 5470 Thin Client の UEFI BIOS 設定について説明します。シンクライアントを起動する間、Dell ロゴが短
時間表示されます。
手順
1. 起動時に、F2 キーを押します。デフォルトのパスワード Fireport を入力します。
BIOS ダイアログボックスが表示されます。
2. BIOS 設定を変更するには、［システム セットアップ］設定を使用します。
メモ: BIOS メニューには、BIOS のデフォルト設定、工場出荷時の設定、およびユーザーのカスタムのユーザー設定を復元
するオプションがあります。BIOS のデフォルト設定では、BIOS ファイルの一部であった値が復元されます。工場出荷時
のデフォルト設定を復元すると、クライアントを出荷する前に工場で設定された値に BIOS 設定が復元されます。
Identifier GUID-B89BE0A9-EB3B-4A2B-94EF-FB55DAA6CB7A
Version 1
Status Translation approved
システム セットアップの概要
システム セットアップでは次のことができます。
• シンクライアントに対するハードウェアの追加、変更、または取り外し後におけるシステム設定情報の変更。
• ユーザーパスワードなどのユーザー選択可能オプションの設定または変更。
• 現在のメモリの容量を読み取る、または取り付けてあるハードドライブのタイプを設定する。
セットアップ ユーティリティーを使用する前に、［システム セットアップ］画面の情報を控えておくことをお勧めします。
注意: シンクライアントに詳しいユーザー以外は、このプログラムの設定を変更しないでください。特定の変更によりシンクラ
イアントが誤作動を起こす可能性があります。
Identifier GUID-FB1533E6-1BCD-42B8-B46B-795D9F494E4C
Version 1
Status Translation approved
起動順序
起動順序設定を使用すると、システム セットアップに定義された起動デバイスの順序をスキップして、特定のデバイスを直接起動
することができます。電源投入時の自己テスト（POST）中に Dell ロゴが表示されたら、次の操作を実行します。
• F2 キーを押してセットアップユーティリティにアクセスする
• F12 キーを押して 1 回限りの起動メニューを立ち上げる
1 回限りの起動メニューでは診断オプションを含むオプションから起動可能なデバイスを表示します。起動メニューのオプション
は以下のとおりです。
• UEFI 起動
セットアップユーティリティ 67
Page 68
• UEFI：32GB SATA フラッシュ ドライブ、パーティション X
• その他のオプション
• BIOS セットアップ
• BIOS フラッシュ アップデート
• 診断
メモ: ［診断］オプションを選択した場合、［ePSA 診断］画面が表示されます。システム セットアップ メニューにアクセ
スするには、［BIOS セットアップ］をクリックします。
Identifier GUID-A5324F7D-4483-4F55-8DAF-36086915F3A9
Version 1
Status Translation approved
ナビゲーション キー
メモ: ほとんどのセットアップユーティリティオプションで、変更内容は記録されますが、システムを再起動するまでは有効に
なりません。
表 2. ナビゲーション キー
キー ナビゲーション
上矢印 前のフィールドに移動します。
下矢印 次のフィールドへ移動します。
入力 選択したフィールドの値を選択するか（該当する場合）、フィールド内のリンクに移動します。
スペースバー ドロップダウンリストがある場合は、展開したり折りたたんだりします。
タブ 次のフォーカス対象領域に移動します。
メモ: このオプションは、標準グラフィックブラウザにのみ適用されます。
<Esc> メイン画面が表示されるまで、前のページに戻ります。メイン画面で Esc キーを押すと、未保存の変
更を保存するよう求めるメッセージが表示され、システムが再起動します。
Identifier GUID-FDA44C9C-9AB0-489B-AF44-79E68872E41C
Version 1
Status Translation approved
一般設定画面のオプション
このセクションには、シン クライアントの主要ハードウェア機能が一覧表示されています。
表 3. 一般設定画面のオプション
オプション 説明
システム情報 このセクションには、シン クライアントの主要ハードウェア機
能が一覧表示されています。
• システム情報：BIOS バージョン、サービス タグ、資産タグ、
所有者タグ、購入日、製造日、エクスプレス サービス コー
ド、署名付きファームウェア アップデートが表示されます
（デフォルトで有効）。
• メモリー情報：メモリーの搭載容量、使用可能な容量、速
度、チャネル モード、テクノロジー、DIMM A のサイズ、
DIMM B のサイズが表示されます。
メモ: メモリーの使用可能な容量は搭載容量を下回るた
め、特定のオペレーティング システムでは、使用可能な
メモリー容量をすべて使用できない場合があります。
• PCI 情報：スロットの詳細が表示されます。［スロット 1］は
デフォルトでは空です。
• プロセッサー情報：プロセッサーのタイプ、コア数、プロセ
ッサー ID、現在のクロック速度、最小クロック速度、最大ク
68 セットアップユーティリティ
Page 69
オプション 説明
ロック速度、プロセッサー L2 キャッシュ、プロセッサー L3
キャッシュ、HT 対応、64 ビット テクノロジーが表示されま
す。
• デバイス情報：プライマリー ハード ドライブ、EMMC デバ
イス、LOM MAC アドレス、2 番目の NIC MAC アドレス、ビ
デオ コントローラー、オーディオ コントローラー、Wi-Fi デバ
イス、Bluetooth デバイスが表示されます
バッテリー情報 このセクションには、バッテリーの状態に関する情報が表示さ
れます。また、AC アダプターのステータスも表示され、またバ
ッテリーが充電中かどうかも表示されます。
起動順序 このオプションを使用すると、システムがオペレーティングシ
ステムを起動する順序を変更できます。
• デフォルトの起動順序
• UEFI：ハードドライブ、パーティション 4
• オンボード NIC（IPV4）
• オンボード NIC（IPV6）
• 起動リスト オプション：起動オプションを追加したり、既
存の起動オプションを削除したり、起動オプションを表示し
たりすることができます。
UEFI 起動パスのセキュリティ
日付/時刻 このオプションを使用すると、システムの日付と時刻を変更す
Identifier GUID-947DA433-9EA6-421D-A595-5E976D87DEBA
Version 1
Status Translation approved
このオプションを使用すると、F12 起動メニューから UEFI 起動
パスを起動するときに、管理者パスワードの入力方法（設定さ
れている場合）に関するシステム プロンプトを制御することが
できます。
以下のオプションがあります。
• 内蔵ハード ドライブを除く常時（デフォルト）
• 常に実行する
• 実行しない
ることができます。
システム設定
表 4. システム設定
オプション 説明
内蔵 NIC
内蔵ネットワーク コントローラーを設定できます。
次のいずれかのオプションをクリックしてください。
UEFI ネットワークスタックを有効にする
有効にすると、UEFI ネットワーク プロトコルがインストールさ
れ、有効にした NIC で、プレオペレーティング システム機能と
初期オペレーティング システム ネットワーク機能が使用できる
ようになります。PXE をオンにせずに使用できます。
内蔵 NIC
• 無効
• 有効
• PXE で有効 - デフォルト
セットアップユーティリティ 69
Page 70
オプション 説明
SATA 動作
統合 SATA ハードドライブコントローラの動作モードを設定す
ることができます。
次のいずれかのオプションをクリックしてください。
• 無効
• AHCI
• RAID - デフォルト
メモ: RAID モードをサポートするには SATA を設定しま
す。
ドライブ
スマート レポート作成
USB 設定
Dell Type-C ドック設定
USB PowerShare
各種ドライブをオン ボードで有効/無効にします。
オプションは次のとおりです。
• SATA-0
• M.2 PCIe SSD-0/SATA-2
すべてのオプションがデフォルトで設定されます。
内蔵ドライブのハード ドライブ エラーをシステム起動時にレポ
ートするかどうかを制御します。この技術は SMART（Self
Monitoring Analysis and Reporting Technology）仕様の一環です。
このオプションはデフォルトで無効に設定されています。
内部/内蔵 USB 設定を有効/無効にします。
オプションは次のとおりです。
• USB 起動サポートを有効にする
• 外付け USB ポートを有効にする
すべてのオプションがデフォルトで設定されます。
メモ: USB キーボードおよびマウスは、この設定に関係なく
BIOS セットアップで常に動作します。
Dell Dock 設定を有効/無効にします。
格納システム バッテリーで、外付けデバイスの電源をオン/オフ
にしたり、充電したりします。
オーディオ
キーボード ライト
AC でのキーボード バックライトのタイムアウト
70 セットアップユーティリティ
内蔵オーディオのオン/オフを切り替えたり、マイクと内蔵ス
ピーカーの有効/無効を個別に切り替えたりします。
オプションは次のとおりです。
• オーディオを有効にする
• マイクを有効にする
• 内蔵スピーカーを有効にする
このオプションはデフォルトで有効化されています。
このフィールドでは、キーボードライト機能の動作モードを設定
できます。キーボードの輝度レベルは 0～100 パーセントの間で
設定できます。
オプションは次のとおりです。
• 無効
• 暗い
• 明るい - デフォルト
AC アダプターがシステムに接続されているときのキーボード
バックライトのタイムアウト値を設定します。キーボード バッ
Page 71
オプション 説明
クライトのタイムアウト値は、バックライトが有効になってい
る場合にのみ有効です。
• 5 秒
• 10 秒 - デフォルト
• 15 秒
• 30 秒
• 1 分
• 5 分
• 15 分
• 実行しない
バッテリーでのキーボード バックライトのタイムアウト
タッチスクリーン タッチ スクリーンを有効/無効にします。
その他のデバイス
Identifier GUID-89D555AC-EF4B-4BD3-9E2A-C02BC1EE45FF
Version 1
Status Translation approved
システムをバッテリー電源のみで実行しているときのキーボー
ド バックライトのタイムアウト値を設定できます。キーボード
バックライトのタイムアウト値は、バックライトが有効になっ
ている場合にのみ有効です。
• 5 秒
• 10 秒 - デフォルト
• 15 秒
• 30 秒
• 1 分
• 5 分
• 15 分
• 実行しない
各種オンボードデバイスを有効または無効にすることができま
す。
• カメラを有効にする - デフォルト
• ハード ドライブ落下保護を有効にする - デフォルト
• SD（Secure Digital）カードを有効にする - デフォルト
• SD（Secure Digital）カード読み取り専用モード
• SD（Secure Digital）カード ブート
ビデオ画面オプション
表 5. ビデオ
オプション 説明
LCD 輝度
電源に応じて、ディスプレイの輝度を設定できます。バッテリ
ー使用時（デフォルトは 50%）と AC 使用時（デフォルトは
100%）。
セットアップユーティリティ 71
Page 72
Identifier GUID-45DC92F2-BF3D-4D17-8271-04DF3FFCB9BC
Version 1
Status Translation approved
セキュリティ画面のオプション
表 6. セキュリティ画面のオプション
オプション 説明
管理者パスワード このオプションは、管理者パスワードの設定、変更、または削
除を行うことができます。
メモ:
• システムパスワードまたはハードドライブパスワードを
設定する前に、管理者パスワードを設定してください。
管理者パスワードを削除すると、システムパスワードと
ハードドライブパスワードも自動的に削除されます。
• パスワードが正常に変更されると、すぐに反映されます。
デフォルトでは、管理者パスワードは設定されません。
システム パスワード このオプションは、システムパスワードを設定、変更、または
削除できます。
メモ: パスワードが正常に変更されると、すぐに反映されま
す。
デフォルトでは、管理者パスワードは設定されません。
M.2 SATA SSD パスワード M.2 SATA SSD のパスワードを設定、変更、削除できます。パス
ワードはいったん設定されると、SSD 上に残ります。
メモ: パスワードが正常に変更されると、すぐに反映されま
す。
デフォルトでは、SSD パスワードは設定されません。
強力なパスワード このオプションは、常に強力なパスワードを設定するオプショ
ンを強制することができます。
［強力なパスワードを有効にする］オプションはデフォルトでは
選択されていません。
メモ: ［強力なパスワード］が有効になっている場合、管理
者パスワードとシステム パスワードに、大文字と小文字を
それぞれ 1 文字以上含める必要があります。パスワードは
8 文字以上の長さにする必要があります。
パスワード設定 このオプションを使用すると、管理者パスワードとシステムパ
スワードの最小および最大のパスワード長を指定できます。
• 最少 4 ― デフォルトでは、最小値は 4 に設定されています。
値を増やすことができます。
• 最大 32 ― デフォルトでは、最大値は 32 に設定されていま
す。値を減らすことができます。
パスワードのスキップ このオプションは、システムパスワードと内蔵ハードドライブパ
スワードが設定されている場合に、これらのパスワードをスキッ
プする許可を有効または無効にすることができます。オプショ
ンは次のとおりです。
• 無効 - デフォルトで有効
• 再起動のスキップ
パスワードの変更 管理者パスワードが設定されている場合、システムパスワードと
ハードドライブパスワードに対する権限を有効または無効にす
ることができます。
72 セットアップユーティリティ
Page 73
オプション 説明
デフォルトでは、［管理者以外のパスワード変更を許可する］オ
プションが選択されています。
管理者以外のセットアップ変更 管理者パスワードを設定している場合に、セットアップ オプシ
ョンの変更を許可するかどうかを指定します。無効にすると、
セットアップ オプションは管理者パスワードによってロックさ
れます。
UEFI カプセル ファームウェア アップデート このオプションでは、UEFI カプセルファームウェアを有効また
は無効にすることができます。このオプションでは、このシス
テムが UEFI カプセルアップデートパッケージから BIOS をアッ
プデートできるかどうかを制御します。このオプションはデフ
ォルトで有効化されています。
TPM 2.0 セキュリティ このオプションを使用すると、Trusted Platform Module テクノ
ロジ機能を有効にすることができます。以下のオプションがあ
ります。
• TPM オン - デフォルトで有効
• クリア
• 有効なコマンドの PPI をスキップ
• 証明書を有効にする ― デフォルトで有効
• 無効なコマンドの PPI をスキップ
• キー ストレージを有効にする ― デフォルトで有効
• クリア コマンドの PPI をスキップ
• SHA-256 - デフォルトで有効
• 無効
• 有効 ― デフォルトで選択
管理セットアップのロック このオプションは、管理者パスワードが設定されている場合に、
ユーザーによるセットアップユーティリティの起動を阻止する
ことができます。
マスター パスワードのロックアウト マシンがオペレーティング システムを起動する前に、シン クラ
イアントの基本入出力システム（BIOS）にログインするために
必要になることがある認証情報です。マスター パスワードのロ
ックアウトを有効にする前に、ハード ディスクのパスワードを
消去する必要があります。このオプションはデフォルトで無効
に設定されています。
SMM セキュリティの緩和 このオプションでは、追加の UEFI SMM セキュリティ対策の保
護を有効または無効にできます。
Identifier GUID-096092C0-30BC-442D-AF26-16779C76C640
Version 1
Status Translation approved
セキュア ブート画面のオプション
7. セキュア ブート画面のオプション
表
オプション 説明
セキュア ブート有効 このオプションは、セキュアブート機能を有効または無効にし
ます。デフォルトでは［セキュア ブート有効］オプションは設
定されていません。
セキュア ブート モード このオプションを使用すると、安全起動操作モードを変更でき、
安全起動の動作を変更して、UEFI ドライバ署名の評価または強
制を実行できるようにします。以下のオプションがあります。
• 展開モード
• 監査モード
セットアップユーティリティ 73
Page 74
オプション 説明
エキスパート キー管理 このオプションを使用すると、システムがカスタム モードの場
合にのみ、セキュリティ キー データベースを操作できます。［カ
スタム モードを有効にする］オプションは、デフォルトでは無
効に設定されています。以下のオプションがあります。
• PK
• KEK
• db
• dbx
カスタムモードを有効にすると、PK、KEK、db、および dbx の
関連オプションが表示されます。オプションは次のとおりで
す。
• ファイルに保存 — ユーザーが選択したファイルにキーを保
存します。
• ファイルから置き換え — 現在のキーをユーザーが選択した
ファイルのキーと置き換えます。
• ファイルから追加 — ユーザーが選択したファイルから現在
のデータベースにキーを追加します。
• 削除 — 選択したキーを削除します。
• すべてのキーをリセット — デフォルト設定にリセットしま
す。
• すべてのキーを削除 — すべてのキーを削除します。
メモ: カスタム モードを無効にすると、すべての変更が消去
され、キーがデフォルト設定に復元されます。
Identifier GUID-9AF769E6-A760-4989-AC52-45807EDBB954
Version 1
Status Translation approved
Intel Software Guard Extensions 画面のオプション
表 8. Intel Software Guard Extensions オプション
オプション 説明
Intel SGX 有効 インテルソフトウェアガードエクステンション（SGX）オプシ
ョンを有効にして、コードを実行するためやオペレーティングシ
ステムに関する機密情報を保存するための安全な環境を提供し
ます。オプションは次のとおりです。
• 無効
• 有効
• ソフトウェア制御 ― このオプションはデフォルトで有効に
設定
Enclave メモリー サイズ Intel Software Guard Extensions（SGX）Enclave 予約メモリサイ
ズを設定します。SGX が［ソフトウェア制御］に設定されてい
る場合、この設定は使用できず、影響はありません。以下のオ
プションがあります。
• 32 MB
• 64 MB
• 128 MB - デフォルト
74 セットアップユーティリティ
Page 75
Identifier GUID-8A541EA0-BE3C-45A5-A7A9-9150B080F107
Version 1
Status Translation approved
パフォーマンス画面のオプション
表 9. パフォーマンスオプション
オプション 説明
マルチ コア サポート このオプションは、プロセッサで 1 つまたは複数のコアが有効
になっているかどうかを指定します。以下のオプションがあり
ます。
• すべて - デフォルトで有効
• 1
• 2
• 3
インテル SpeedStep このオプションでは、インテル SpeedStep 機能を有効または無
効にできます。このオプションは次のとおりです。
インテル SpeedStep を有効にする
このオプションはデフォルトで有効化されています。
C ステート制御 このオプションでは、追加プロセッサーのスリープ状態を有効ま
たは無効にすることができます。
このオプションはデフォルトで無効に設定されています。
インテル ターボブースト このオプションでは、プロセッサーのインテルターボブースト
モードを有効または無効にすることができます。このオプショ
ンは次のとおりです。
インテル ターボブーストを有効にする ― このオプションはデ
フォルトで有効に設定されています。
Identifier GUID-1C42397F-2068-445E-BD14-6915FB05EF4B
Version 1
Status Translation approved
電力管理
表 10. 電力の管理
オプション 説明
AC の動作
自動電源オン時刻
AC アダプターが接続されるとシン クライアントの電源が自動的にオンになる機能を有効/無効にし
ます。
• 駆動時にウェイク
このオプションは、デフォルトでは設定されていません。
シン クライアントが自動的に起動する時刻を設定します。
オプションは次のとおりです。
• 無効 - デフォルト
• 毎日
• 平日
• 選択した日
このオプションは、デフォルトでは設定されていません。
USB ウェイクサポート
USB デバイスでシステムをスタンバイモードからウェイクさせることができます。
セットアップユーティリティ 75
Page 76
オプション 説明
• USB ウェイク サポートを有効にする
このオプションは、デフォルトでは設定されていません。
無線制御
Wake on LAN/WLAN
スリープのブロック
ピーク シフト
詳細バッテリー充電設定
プライマリー バッテリー充
電設定
有効にした場合、システムの有線ネットワークの接続を検知し、選択した無線を無効にします。
• WLAN 無線の制御
• WWAN 無線の制御
特殊な LAN 信号でトリガーすることにより、シン クライアントに電源を入れることができます。ス
タンバイ状態からのウェイクアップはこの設定の影響を受けないため、オペレーティング システム
で有効にする必要があります。この機能は、シン クライアントが AC 電源に接続されている場合に
のみ動作します。
• 無効 - LAN またはワイヤレス LAN からウェイクアップ信号を受信したときの、特殊な LAN 信号
によるシステムの起動を許可しません。
• LAN のみ - 特殊な LAN 信号によるシステムの起動を許可します。
• PXE による LAN - S4 または S5 スリープ状態のシステムに送信されるウェイクアップ信号で、
ただちに PXE でシステムを起動します。
ピーク需要時の AC 電力使用量を最小限に抑えます。
OS の環境でスリープに入るのをブロックすることができます。
バッテリー性能を最大限に高めます。有効にすると、標準充電アルゴリズムなどのテクニックによ
り、作業していない時間のバッテリー性能を向上させます。
バッテリーの充電モードを選択することができます。
オプションは次のとおりです。
• アダプティブ - デフォルト
• 標準 - 標準速度でバッテリーをフル充電します。
• 高速充電 - デルの高速充電テクノロジーを使って、より短い時間でバッテリーを充電することが
できます。
• 主に AC を使用
• カスタム
［カスタム］の充電が選択されている場合は、［カスタム充電開始］と［カスタム充電停止］も設定
できます。
メモ: バッテリーによっては、一部の充電モードが使用できない場合もあります。このオプショ
ンを有効にするには、［詳細バッテリー充電設定］オプションを無効にします。
Identifier GUID-52A4D870-F3F6-41A2-A4B9-6CF53AFEFCDE
Version 1
Status Translation approved
POST 動作
11. POST 動作
表
オプション 説明
アダプターの警告
Numlock 有効
76 セットアップユーティリティ
特定の電源アダプタを使用する場合に、セットアップユーティリティ（BIOS）の警告メッセージを、
有効または無効にすることができます。
• アダプター警告を有効にする - デフォルト
システムの起動時に、NumLock 機能を有効にするかどうかを指定します。
このオプションはデフォルトでは設定されていません。
Page 77
オプション 説明
Fn ロック オプション
ホット キーの組み合わせ Fn + Esc で、F1～F12 のプライマリー動作を標準機能とセカンダリー機能の
間で切り替えることができます。無効すると、こうしたキーのプライマリー動作をダイナミックに切
り替えることができなくなります。
• Fn ロック - デフォルト
次のいずれかのオプションをクリックしてください。
• ロックモード無効 / 標準
• ロック モード有効/セカンダリー - デフォルト
高速起動
延長 BIOS POST 時間
全画面ロゴ
警告およびエラー
一部の互換性手順をスキップして、起動プロセスを高速化します。
次のいずれかのオプションをクリックしてください。
• 最小
• 完全 - デフォルト
• 自動
プレブート遅延を追加で作成することができます。
次のいずれかのオプションをクリックしてください。
• 0 秒 - デフォルト
• 5 秒
• 10 秒
画像が画面の解像度と一致すると、ロゴがフル スクリーンで表示されます。
• 全画面ロゴを有効にする
このオプションは、デフォルトでは設定されていません。
POST プロセス中、プロセスを停止しプロンプトを表示してユーザーの入力を待つ、警告が検出され
たらプロセスを続行しエラーが検出されたら一時停止する、警告またはエラーのいずれが検出されて
も続行する、のいずれかのオプションから選択できます。
次のいずれかのオプションをクリックしてください。
• 警告およびエラー時にプロンプトを表示 - デフォルト
• 警告時に続行
• 警告およびエラー時に続行
MAC アドレス パススルー
Identifier GUID-0744AC80-F0E6-42F8-A746-A3335D8E6435
Version 1
Status Translation approved
外部 NIC の MAC アドレスを、システムから選択した MAC アドレスに置き換えます。
次のいずれかのオプションをクリックしてください。
• パススルー MAC アドレス - デフォルト
• 内蔵 NIC 1 MAC アドレス
• 無効
ワイヤレスオプション
12. ワイヤレス
表
オプション 説明
ワイヤレス スイッチ
ワイヤレス スイッチで制御できるワイヤレス デバイスを設定
します。
オプションは次のとおりです。
• WLAN/WiGig
セットアップユーティリティ 77
Page 78
オプション 説明
• Bluetooth
すべてのオプションがデフォルトで有効に設定されています。
メモ: WLAN および WiGig は一緒に有効/無効にできます
が、個別に有効/無効にすることはできません。
ワイヤレスデバイス有効
Identifier GUID-C84E087E-DD5B-483A-97B1-207D8A22A069
Version 1
Status Translation approved
内蔵ワイヤレスデバイスを有効または無効にすることができま
す。
このオプションは次のとおりです。
• WLAN/BT
このオプションはデフォルトで有効になっています。
仮想化サポート画面のオプション
表 13. 仮想化のオプション
オプション 説明
仮想化 このオプションは、インテルバーチャライゼーションテクノロ
ジーを有効または無効にします。
インテル バーチャライゼーション テクノロジーを有効にする
（デフォルト）
Direct I/O 用の VT このオプションでは、Direct I/O 用にインテル バーチャライゼー
ション テクノロジーが提供する付加的なハードウェア機能を
VMM（Virtual Machine Monitor）で使用できるようにするかどう
かを指定します。このオプションはデフォルトで有効化されて
いません。
Identifier GUID-FC089220-CDCC-4FF1-BFB0-EDD4EEB5C8B1
Version 1
Status Translation approved
メンテナンス画面のオプション
表 14. メンテナンスのオプション
オプション 説明
サービス タグ シン クライアントのサービス タグを表示します。
資産タグ このオプションを使用すると、資産タグが未設定の場合、シス
テムの資産タグを作成できます。このオプションは、デフォル
トでは設定されていません。
BIOS ダウングレード ここで、システムファームウェアの以前のリビジョンへのフラ
ッシングを制御します。［BIOS ダウングレードを許可する］オ
プションはデフォルトで有効化されています。
データ消去 このフィールドで、すべての内蔵ストレージデバイスからデータ
を安全に消去することができます。［次の起動時に消去］オプシ
ョンはデフォルトで有効になっていません。影響を受けるデバ
イスは次のとおりです。
• 内蔵 SATA HDD/SSD
• 内蔵 M.2 SATA SDD
78 セットアップユーティリティ
Page 79
オプション 説明
• 内蔵 M.2 PCIe SSD
• 内蔵 eMMC
注意: このオプションを有効にすると、すべてのデータが完
全に削除されます
BIOS リカバリー ユーザーのプライマリー ハード ドライブまたは外付け USB ドラ
イブのリカバリー ファイルから特定の破損した BIOS 状況をリ
カバリーできます。
• ハード ドライブからの BIOS リカバリー - デフォルトで有効
に設定されています。
• BIOS 自動リカバリー - デフォルトで無効に設定されていま
す。
Identifier GUID-5B146146-1CB8-4266-B4E2-9E69DE87C1F8
Version 1
Status Translation approved
システムログ
表 15. システムログ
オプション 説明
BIOS イベント
セットアップユーティリティ（BIOS）の POST イベントを表示またはクリアすることができます。
サーマルイベント
電源イベント
セットアップ ユーティリティー（Thermal）のイベントを表示またはクリアすることができます
セットアップユーティリティ（Power）のイベントを表示またはクリアすることができます。
セットアップユーティリティ 79
Page 80
5
Identifier GUID-A572B8C4-37A4-4154-B461-D18454267379
Version 2
Status Translation approved
システムのトラブルシューティング
診断ライトやエラーメッセージなどのインジケータを使って、デバイスの操作中にシンクライアントでトラブルシューティングを行
うことができます。さらに、ePSA（強化された起動前システムアセスメント）診断を使用して、シンクライアントの完全な診断お
よびトラブルシューティングを行うことができます。
トピック：
• 強化された起動前システムアセスメント診断
• ePSA 診断の実行
• バッテリー ステータス LED
• 診断 LED
• 電源の動作
Identifier GUID-67EEA17D-1D58-43AB-9E53-ED525697654D
Version 1
Status Translation approved
強化された起動前システムアセスメント診断
このタスクについて
ePSA（強化された起動前システムアセスメント）診断（または「システム診断」）によって、ハードウェアの完全なチェックが実行
されます。ePSA は BIOS に内蔵されており、BIOS 内部で起動します。この内蔵システム診断プログラムには、個別のデバイスや
デバイスグループのためのオプションが用意されており、以下の処理が可能です。
• テストを自動的に、または対話モードで実行
• テストの繰り返し
• テスト結果の表示または保存
• テストを実行して追加のテストオプションを提示し、故障したデバイスに関するより詳しい情報を提供
• テストが問題なく終了したかどうかを知らせるステータスメッセージを表示
• テスト中に発生した問題を通知するエラーメッセージを表示
注意: お使いのシンクライアントのみをテストする場合は、お使いのソフトウェアに付属するシステム診断プログラムを使用
してください。他のシンクライアントにこのプログラムを使用すると、結果が無効だったり、エラーメッセージが表示される
ことがあります。
メモ: 個別のデバイスをテストする際には、ユーザーによる操作が必要な場合があります。診断テストを実行するときは、必ず
シンクライアント端末の前にいるようにしてください。
Identifier GUID-E29B90D1-82FA-4626-86B4-AEDF46AB6711
Version 1
Status Translation approved
ePSA 診断の実行
手順
1. シンクライアントを起動します。
2. シンクライアントの起動時に、F12 キーを押します。
起動メニュー画面が表示されます。
80 システムのトラブルシューティング
Page 81
3. 起動メニュー画面で、診断 オプションを選択します。
強化された起動前システムアセスメント ウィンドウが表示されます。
4. 左下隅にある矢印キーをクリックします。
診断プログラムのフロントページが表示されます。
5. 右下隅にある矢印を押して、ページのリストに移動します。
検出された項目が表示されます。
6. 個別のデバイスで診断テストを実行するには、Esc を押して はい をクリックし、診断テストを中止します。
7. 左側のペインでデバイスを選択して、テストを実行 をクリックします。
問題がある場合、エラーコードが表示されます。エラーコードと検証番号を書き留めて、デルにお問い合わせください。
Identifier
Version 1
Status Translation approved
GUID-83706730-F20B-4E1C-8193-6ABCBA4F5D62
バッテリー ステータス LED
表 16. バッテリー ステータス LED
電源 LED の動作 システム電源状態 バッテリー充電レベル
AC アダプタ 白色の点灯 S0 0～100%
AC アダプタ 白色の点灯 S4/S5 <充電完了
AC アダプタ オフ S4/S5 充電完了
バッテリー 橙色 S0 <=10%
バッテリー オフ S0 >10%
バッテリー オフ S4/S5 0～100%
• S0（オン） - システムはオンになります。
• S4 - システムは他のすべてのスリープ状態と比較して消費電力が最も少なくなります。システムはほぼオフの状態にあり、ト
リクル電源になることが予想されます。コンテキスト データがハード ドライブに書き込まれます。
• S5（オフ） - システムはシャットダウン状態です。
Identifier
Version 1
Status Translation approved
GUID-908D5745-F35F-4F74-9226-020CCF40F89E
診断 LED
このセクションでは、バッテリー LED の診断機能について詳しく説明します。
システムのトラブルシューティング 81
Page 82
ビープ コードの代わりに、2 色のバッテリー充電/ステータス LED によってエラーが示されます。特定の点滅パターンに従って、橙
色で点滅してから白色で点滅するパターンで点滅します。その後パターンが繰り返されます。
メモ: 診断パターンは 2 桁の数字で構成されており、1 つ目のグループの LED（1~9）が橙色で点滅し、その後 LED が消灯して
1.5 秒間一時停止し、2 つ目のグループの LED（1~9）が白色で点滅します。その後、LED が消灯した状態で 3 秒間一時停止し
てから、また繰り返します。それぞれの LED は 0.5 秒間隔で点滅します。
診断エラー コードを表示しても、システムはシャットダウンしません。
診断エラー コードは必ず他の LED 使用よりも優先されます。たとえば、ラップトップでは、診断エラー コードが表示されていると
きは、バッテリー低下またはバッテリー故障の状況を示すバッテリー コードは表示されません。
表 17. 診断 LED
点滅パターン 考えられる問題 推奨される処置
橙色 白
2 1 CPU の障害です システム基板を交換します
2 2 システム基板の障害です（BIOS の破損または
ROM エラーを含みます）
2 3 メモリー/RAM が検出されませんでした メモリー モジュールが正しく取り付けられているこ
2 4 メモリ/ RAM の障害です メモリモジュールを取り付けます
2 5 無効なメモリが取り付けられています メモリモジュールを取り付けます
2 6 システム基板/チップセット エラー/クロック障
害/ゲート A20 障害/Super I/O の障害/キーボード
コントローラーの障害です
2 7 LCD の障害です LCD を交換します
3 1 RTC 電源障害 CMOS バッテリーを交換します
3 2 PCI またはビデオ カード/チップの障害です システム基板を交換します
3 3 BIOS リカバリー イメージが見つかりません フラッシュの最新 BIOS バージョン。問題が解決し
3 4 検出された BIOS リカバリー イメージは無効です フラッシュの最新 BIOS バージョン。問題が解決し
Identifier GUID-EB33EBAC-9A0D-4CBE-A41A-99A6EC702E0C
Version 1
Status Translation approved
フラッシュの最新 BIOS バージョン。問題が解決し
ない場合は、システム基板を交換します
とを確認します。問題が解決しない場合は、メモリ
ー モジュールを交換します
システム基板を交換します
ない場合は、システム基板を交換します
ない場合は、システム基板を交換します
電源の動作
表 18. 電源の動作
AC システムの動作 POST エラーメッセージ
AC アダプタの電力が、最大 CPU 速度での
システムの所要電力を超えています。
AC アダプタの電力は、最大 CPU 速度での
システム所要電力よりも低くなっていま
す。
82 システムのトラブルシューティング
システムが正常に起動すると、CPU は最
大速度で動作できます。
AC アダプタの許容電源を超えない値ま
で、最大 CPU 速度を下げます。
なし
警告 - xxxxxxW AC アダプタが検出されま
した。これはコンピュータ出荷時に同梱
されていた推奨の xxxxxxW AC アダプタ
よりも容量が低いものです。システムは
利用可能な電源に適合するようにパフォ
ーマンスを調整します。最善のシステム
パフォーマンスが得られるように、Dell
xxxxxxW AC 以上の AC アダプタを接続し
てください。
Page 83
AC システムの動作 POST エラーメッセージ
AC アダプタはデルの純正アダプタではあ
りません。
CPU 速度を、可能な限り低い値に制限し
てください。
警告 - xxxxxxW AC アダプタが検出されま
した。これはコンピュータ出荷時に同梱
されていた推奨の xxxxxxW AC アダプタ
よりも容量が低いものです。システムは
利用可能な電源に適合するようにパフォ
ーマンスを調整します。最善のシステム
パフォーマンスが得られるように、Dell
xxxxxxW AC 以上の AC アダプタを接続し
てください。
AC アダプタの電源は CPU の電源状態よ
りも低くなっています。
「No boot」状態でエラーメッセージが表示
されるが、システムがシャットダウンしま
す。
システムが起動できる場合:
警告 - xxxxxxW AC アダプタが検出されま
した。これはコンピュータ出荷時に同梱
されていた推奨の xxxxxxW AC アダプタ
よりも容量が低いものです。この場合、シ
ステムは起動できません。最善のシステ
ムパフォーマンスが得られるように、デル
xxxxxxW AC 以上の AC アダプタを接続し
てください。任意のキーを押してシャッ
トダウンします。
システムのトラブルシューティング 83
Page 84
Identifier GUID-BE16C181-0959-44C3-B434-E44A0A602A4C
Version 13
Status Translation Validated
ヘルプ
トピック：
• デルへのお問い合わせ
Identifier GUID-7A3627F9-0363-4515-A1D4-1B7878F4B8C4
Version 13
Status Translation Validated
デルへのお問い合わせ
前提条件
メモ: お使いのコンピュータがインターネットに接続されていない場合は、購入時の納品書、出荷伝票、請求書、またはデルの
製品カタログで連絡先をご確認ください。
6
このタスクについて
デルでは、オンラインまたは電話によるサポートとサービスのオプションを複数提供しています。サポートやサービスの提供状況は
国や製品ごとに異なり、国 / 地域によってはご利用いただけないサービスもございます。デルのセールス、テクニカルサポート、
またはカスタマーサービスへは、次の手順でお問い合わせいただけます。
手順
1. Dell.com/support にアクセスします。
2. サポートカテゴリを選択します。
3. ページの下部にある 国 / 地域の選択 ドロップダウンリストで、お住まいの国または地域を確認します。
4. 必要なサービスまたはサポートのリンクを選択します。
84 ヘルプ
Loading...
