Dell Wyse 5470 User Manual [cs]

Tenký klient Wyse 5470 All-in-One

v servisní příručce

Notes, cautions, and warnings

NOTE: A NOTE indicates important information that helps you make better use of your product.

CAUTION: A CAUTION indicates either potential damage to hardware or loss of data and tells you how to avoid the

problem.

WARNING: A WARNING indicates a potential for property damage, personal injury, or death.

© 2018 - 2019 Dell Inc. or its subsidiaries. All rights reserved. Dell, EMC, and other trademarks are trademarks of Dell Inc. or its

subsidiaries. Other trademarks may be trademarks of their respective owners.

2019 - 08

Rev. A00

Obsah

1 Práce s tenkým klientem............................................................................................................... 5

bezpečnostní pokyny.............................................................................................................................................................5

Před manipulací uvnitř tenkého klienta............................................................................................................................... 5

Bezpečnostní opatření.......................................................................................................................................................... 6

Ochrana před elektrostatickým výbojem (ESD)................................................................................................................6

Servisní sada pro zabránění elektrostatickému výboji (ESD)...........................................................................................7

Přeprava citlivých součástí................................................................................................................................................... 7

Po manipulaci uvnitř tenkého klienta...................................................................................................................................8

2 Demontáž a instalace součástí.......................................................................................................9

Doporučené nástroje............................................................................................................................................................. 9

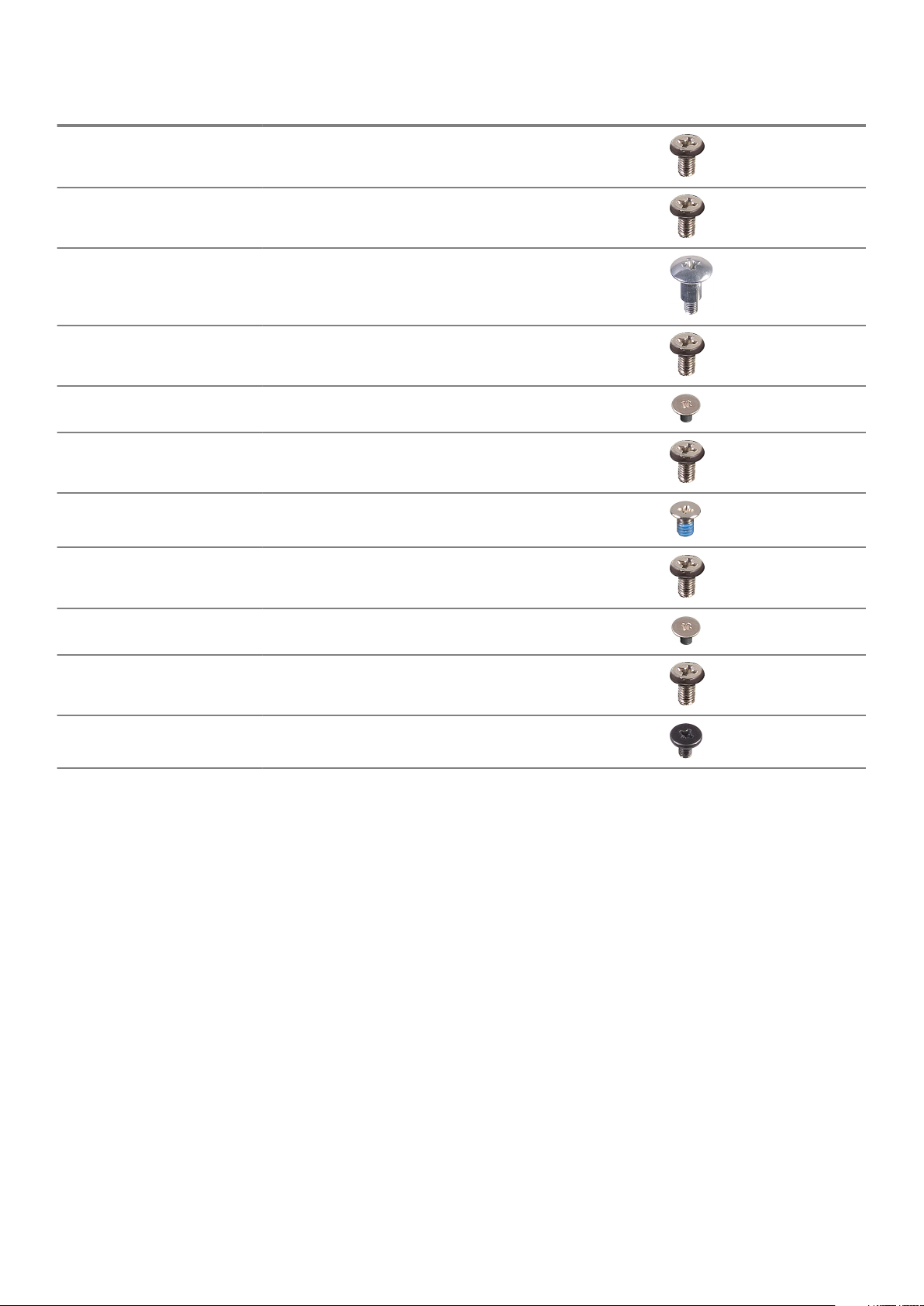

Seznam šroubů...................................................................................................................................................................... 9

Stojan.....................................................................................................................................................................................10

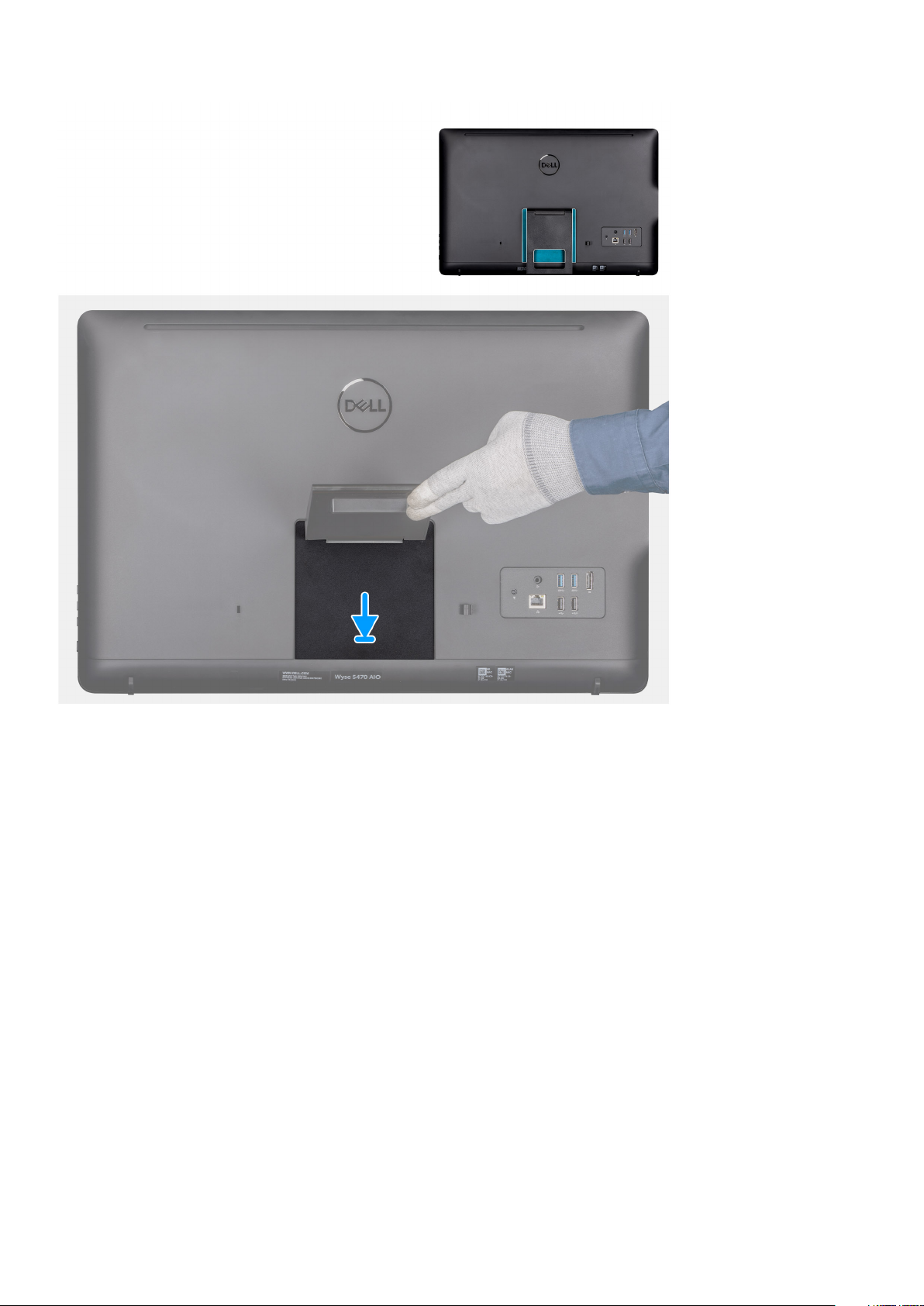

Demontáž naklápěcího stojanu.....................................................................................................................................10

Montáž naklápěcího stojanu..........................................................................................................................................12

Zadní kryt...............................................................................................................................................................................14

Demontáž zadního krytu................................................................................................................................................14

Montáž zadního krytu....................................................................................................................................................15

Montážní držák typu VESA.................................................................................................................................................16

Demontáž montážního držáku VESA...........................................................................................................................16

Montáž držáku VESA.....................................................................................................................................................17

Deska OSD (On-Screen Display)....................................................................................................................................... 18

Vyjmutí desky OSD.........................................................................................................................................................18

Montáž desky OSD........................................................................................................................................................ 19

Jednotka SSD...................................................................................................................................................................... 20

Demontáž disku SSD.....................................................................................................................................................20

Montáž disku SSD..........................................................................................................................................................21

Paměťový modul..................................................................................................................................................................22

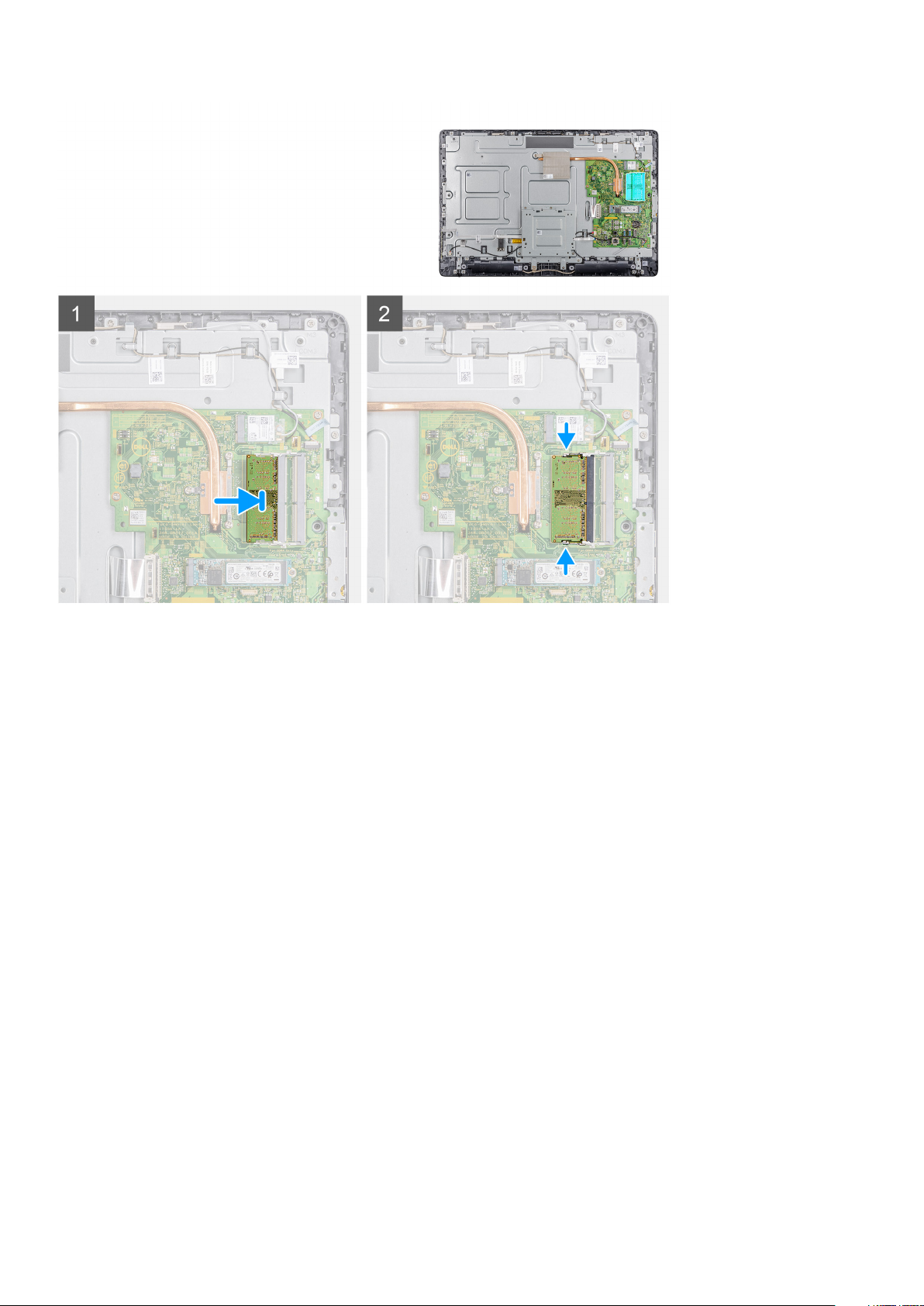

Vyjmutí paměťových modulů........................................................................................................................................22

Montáž paměťových modulů....................................................................................................................................... 23

Bezdrátová karta................................................................................................................................................................. 24

Demontáž bezdrátové karty.........................................................................................................................................24

Montáž bezdrátové karty.............................................................................................................................................25

Chladič.................................................................................................................................................................................. 26

Demontáž chladiče........................................................................................................................................................ 26

Montáž chladiče.............................................................................................................................................................27

Knoflíková baterie................................................................................................................................................................28

Vyjmutí knoflíkové baterie.............................................................................................................................................28

Instalace knoflíkové baterie.......................................................................................................................................... 29

Kamera..................................................................................................................................................................................30

Demontáž kamery..........................................................................................................................................................30

Montáž kamery...............................................................................................................................................................31

Základní deska......................................................................................................................................................................32

Vyjmutí základní desky.................................................................................................................................................. 32

Obsah 3

Montáž základní desky..................................................................................................................................................33

Reproduktory....................................................................................................................................................................... 35

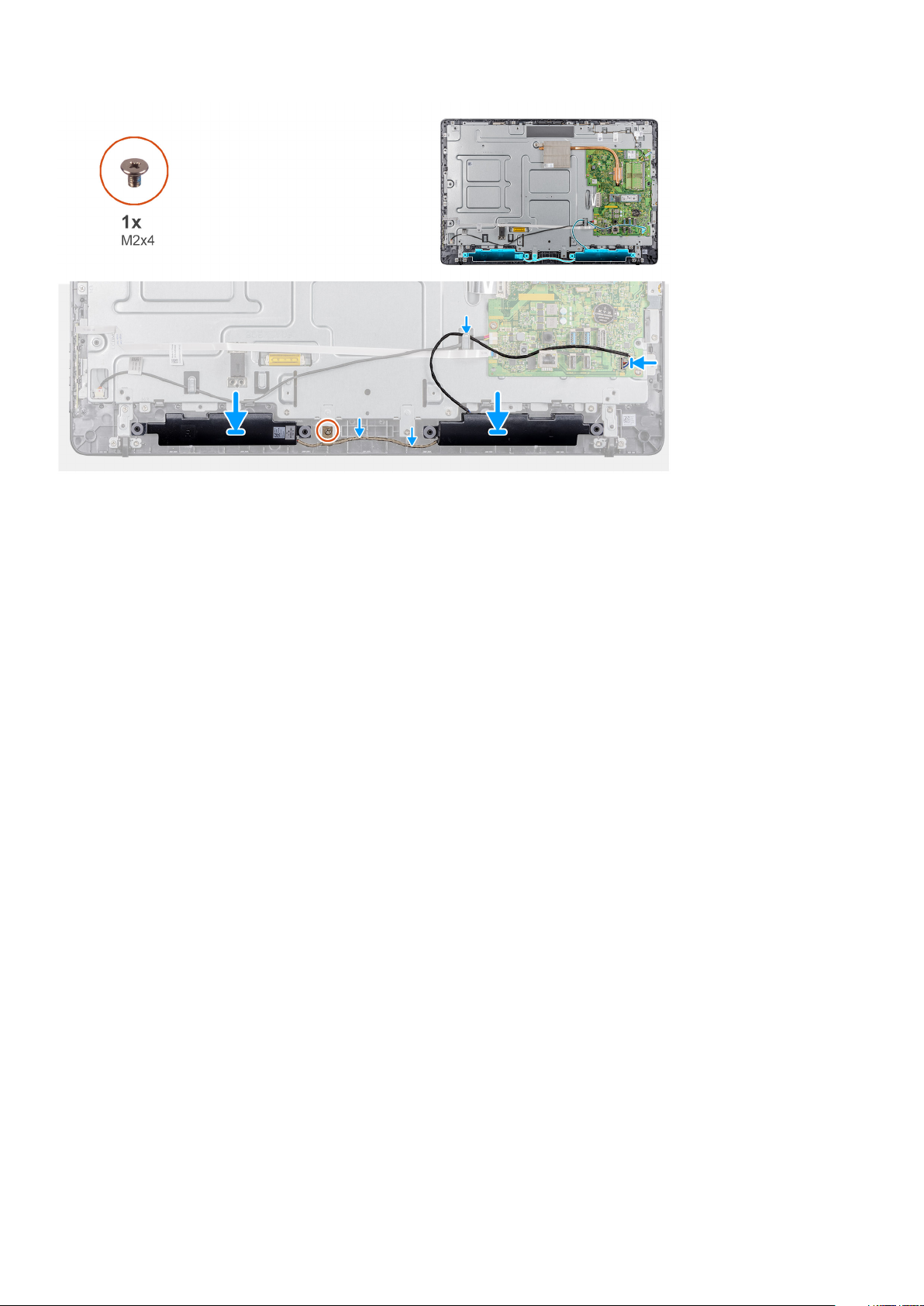

Vyjmutí reproduktorů.................................................................................................................................................... 35

Instalace reproduktorů..................................................................................................................................................35

Střední rám...........................................................................................................................................................................36

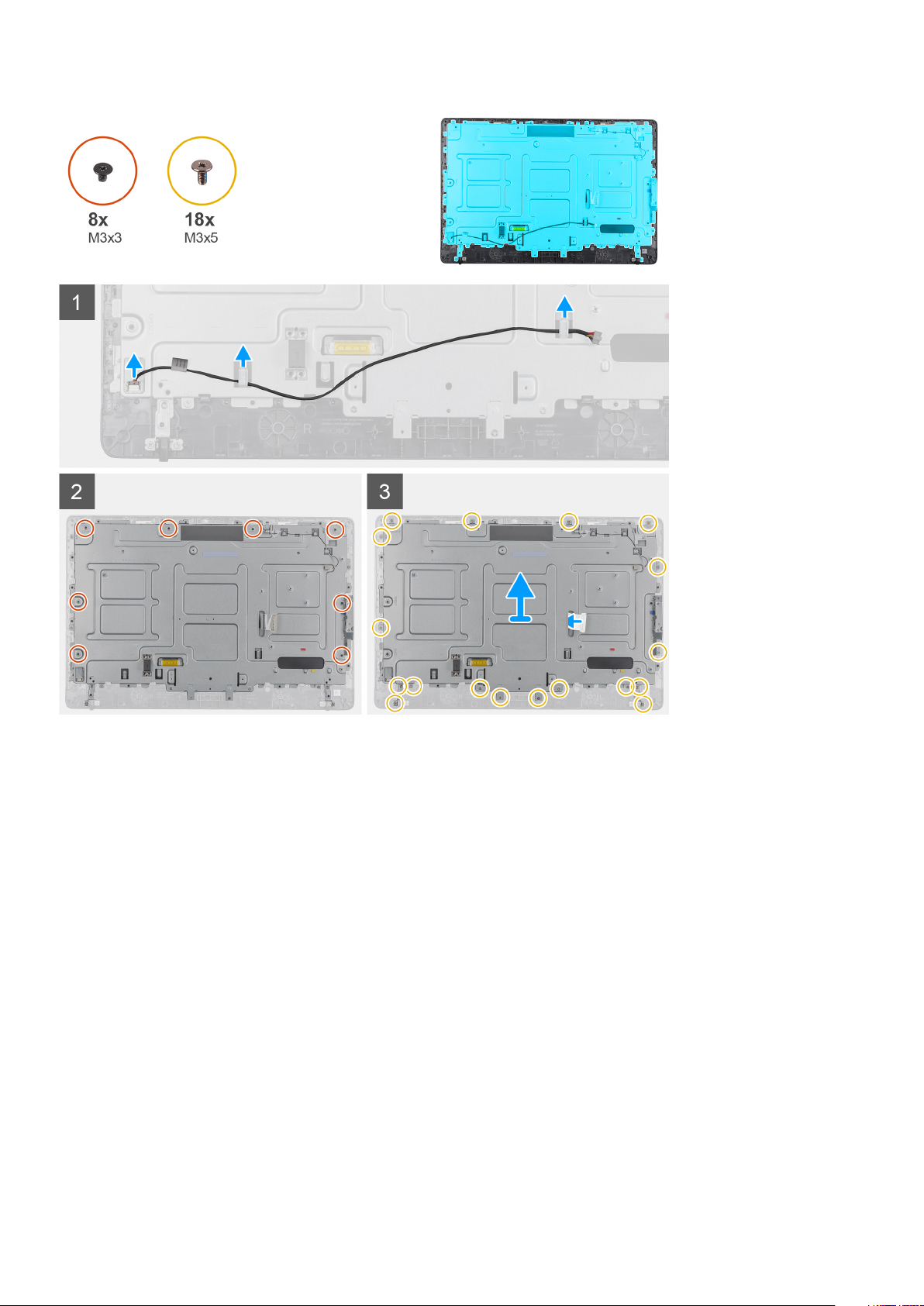

Demontáž středního rámu............................................................................................................................................36

Montáž středního rámu.................................................................................................................................................37

Gumové nožičky.................................................................................................................................................................. 39

Demontáž pryžových montážních noh.......................................................................................................................39

Montáž gumových nožiček.......................................................................................................................................... 39

Panel displeje........................................................................................................................................................................40

Demontáž panelu displeje............................................................................................................................................. 40

Montáž panelu displeje.................................................................................................................................................. 41

3 Nastavení systému..................................................................................................................... 43

Přehled Nastavení systému................................................................................................................................................43

Přístup k nastavením systému BIOS tenkého klienta..................................................................................................... 43

Navigační klávesy................................................................................................................................................................ 43

Pořadí spouštění.................................................................................................................................................................. 44

Možnosti obrazovky Obecné............................................................................................................................................. 44

Možnosti obrazovky Konfigurace systému......................................................................................................................45

Možnosti obrazovky Grafická karta.................................................................................................................................. 47

Možnosti obrazovky Zabezpečení.....................................................................................................................................47

Možnosti obrazovky Zabezpečené spouštění..................................................................................................................48

Možnosti obrazovky Intel Software Guard Extensions.................................................................................................. 49

Možnosti obrazovky Výkon................................................................................................................................................50

Možnosti obrazovky Řízení spotřeby................................................................................................................................50

Možnosti obrazovky Chování POST..................................................................................................................................51

Možnosti obrazovky Bezdrátová zařízení........................................................................................................................ 52

Možnost obrazovky Podpora virtualizace........................................................................................................................52

Možnosti obrazovky Údržba..............................................................................................................................................52

Možnost obrazovky Systémové protokoly.......................................................................................................................53

Pokročilé konfigurace..........................................................................................................................................................53

4 Odstraňování problémů se systémem........................................................................................... 54

Diagnostika ePSA (Enhanced Pre-Boot System Assessment)..................................................................................... 54

Spuštění diagnostiky ePSA...........................................................................................................................................54

Chování napájení..................................................................................................................................................................55

Stav napájení a stav kontrolek LED.................................................................................................................................. 56

5 Získání pomoci........................................................................................................................... 57

Kontaktování společnosti Dell............................................................................................................................................ 57

Obsah

4

1

Práce s tenkým klientem

bezpečnostní pokyny

Požadavky

Dodržováním následujících bezpečnostních zásad zabráníte možnému poškození tenkého klienta a zajistíte vlastní bezpečnost. Není-li
uvedeno jinak, u každého postupu se předpokládá, že jsou splněny následující podmínky:

• Přečetli jste si bezpečnostní informace dodané s tenkým klientem.

• Součást je možné nahradit nebo (v případě zakoupení samostatně) nainstalovat pomocí postupu pro odebrání provedeném v opačném
pořadí.

O této úloze

VAROVÁNÍ Než otevřete kryt nebo panely tenkého klienta, odpojte veškeré zdroje napájení. Po dokončení práce uvnitř

počítače namontujte všechny kryty, panely a šrouby a teprve poté připojte tenkého klienta ke zdroji napájení.

POZNÁMKA Před manipulací uvnitř tenkého klienta si přečtěte bezpečnostní informace s ním dodané. Další informace

o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Soulad s předpisy na adrese

www.Dell.com/regulatory_compliance.

VÝSTRAHA Mnohé z oprav smí provádět pouze certifikovaný servisní technik. Sami byste měli pouze řešit menší potíže a

provádět jednoduché opravy, ke kterým vás opravňuje dokumentace k produktu nebo ke kterým vás vyzve tým služeb a
podpory online či po telefonu. Na poškození servisním zákrokem, který nebyl autorizován společností Dell, se nevztahuje
záruka počítače. Přečtěte si a dodržujte bezpečnostní pokyny dodané s produktem.

VÝSTRAHA Chcete-li předejít elektrostatickému výboji, použijte uzemňovací náramek nebo se pravidelně ve stejné chvíli

dotýkejte nenatřeného kovového povrchu a konektoru na zadní straně tenkého klienta.

VÝSTRAHA S komponentami a kartami manipulujte opatrně. Nedotýkejte se komponent ani kontaktů na kartě. Kartu

uchopte za hrany nebo za kovovou montážní konzolu. Komponenty jako procesor držte za jejich hrany, nikoliv za kolíky.

VÝSTRAHA Při odpojování kabelu tahejte za konektor nebo pásek pro vytahování, nikoli za samotný kabel. Některé

kabely jsou vybaveny konektory s pojistkami. Pokud odpojujete tento typ kabelu, před odpojením kabelu pojistky
stiskněte. Konektory při odpojování držte rovně, aby nedošlo k ohnutí kolíků konektoru. Před zapojením kabelu se
ujistěte, že jsou oba konektory správně orientovány a zarovnány.

POZNÁMKA Barva tenkého klienta a některých součástí se může lišit od barev uvedených v tomto dokumentu.

Před manipulací uvnitř tenkého klienta

Před manipulací uvnitř tenkého klienta musíte učinit následující kroky.

O této úloze

POZNÁMKA

s předpisy na adrese www.Dell.com/regulatory_compliance.

Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Soulad

Kroky

1. Uložte a zavřete všechny otevřené soubory a ukončete všechny spuštěné aplikace.

2. Tenkého klienta vypnete kliknutím na nabídku Start > Napájení > Vypnout.

Práce s tenkým klientem 5

POZNÁMKA Pokyny pro vypnutí naleznete v dokumentaci příslušného operačního systému.

3. Odpojte tenkého klienta a všechna připojená zařízení od elektrických zásuvek.

4. Odpojte od tenkého klienta veškeré síťové kabely.

5. Odpojte od tenkého klienta všechna připojená periferní nebo jiná zařízení (například klávesnici, myš nebo monitor).

Bezpečnostní opatření

Kapitola Bezpečnostní opatření podrobně popisuje základní kroky, které je třeba provést před provedením jakékoliv demontáže.

Před zahájením jakékoliv instalace či odpojování/opravy, které zahrnují demontáž nebo opětovnou montáž, si přečtěte následující
bezpečnostní pokyny:

• Vypněte systém a všechna připojená periferní zařízení.

• Odpojte systém a všechna připojená periferní zařízení od zdroje napájení.

• Odpojte od systému všechny síťové kabely a telefonní a telekomunikační linky.

• Při práci v jakémkoli tabletu, notebooku nebo stolním počítači používejte servisní sadu ESD, aby nedošlo k poškození elektrostatickým
proudem.

• Po demontáži jakékoli součásti systému, opatrně položte demontovanou součást na antistatickou podložku.

• Mějte na sobě boty s nevodivými gumovými podrážkami, abyste snížili možnost usmrcení elektrickým proudem.

Pohotovostní zdroj napájení

Produkty společnosti Dell s pohotovostním zdrojem napájení je nutné před otevřením skříně zcela odpojit. Systémy s pohotovostním
režimem jsou v podstatě stále napájeny i ve vypnutém stavu. Interní napájení umožňuje vzdálené zapnutí systému (funkce Wake-On-LAN),
přepnutí do režimu spánku a používání dalších pokročilých funkcí pro správu napájení.

Pomocí odpojení systému a stisknutí a podržení tlačítka napájení po dobu 15 sekund vybijete zbytkovou energii v základní desce. Vyjměte
baterii z přenosných systémů, tabletů a notebooků.

Spojování

Spojování je metoda propojení dvou nebo více uzemňovacích vodičů ke stejnému elektrickému potenciálu. To lze povést pomocí servisní
soupravy ESD. Při připojování spojovacího vodiče dbejte na to, aby byl připojen k holému kovu a nikdy k lakované nebo nekovové ploše.
Pásek na zápěstí by měl být řádně zapnutý a v plném kontaktu s pokožkou. Před spojováním si také sundejte veškeré šperky, jako jsou
hodinky, náramky nebo prsteny.

Ochrana před elektrostatickým výbojem (ESD)

Při manipulaci s elektronickými součástkami je velká pozornost věnována elektrostatickému výboji, zejména pak u citlivých součástí, jako
jsou rozšiřující karty, procesory, paměťové moduly DIMM a základní desky. I velmi malé náboje mohou poškodit obvody způsobem, který
nemusí být patrný, a způsobit například nahodile se vyskytující závady nebo zkrácení životnosti. Jak se odvětví snaží dosáhnout nižších
požadavků na napájení a vyšší hustoty, ochrana před elektrostatickými výboji je stále důležitější.

Díky vyšší hustotě polovodičů, které se používají v nejnovějších produktech Dell, je nyní citlivost na poškození statickou elektřinou vyšší než
u předchozích produktů Dell. Z tohoto důvodu již nelze použít některé dříve schválené metody manipulace se součástkami.

Mezi dva rozpoznané typy poškození elektrostatickým výbojem patří katastrofální a občasné poruchy.

• Katastrofální poruchy – katastrofální poruchy představují přibližně 20 % selhání souvisejících s elektrostatickými výboji. Poškození
způsobí okamžitou a úplnou ztrátu funkčnosti zařízení. Příkladem katastrofálního selhání je paměť DIMM, která po utrpění statického
výboje ihned vygeneruje zprávu „Neproběhl test POST/Chybí obraz“ se zvukovým signálem pro chybějící nebo nefunkční paměť.

• Občasné poruchy – Občasné poruchy představují přibližně 80 % selhání souvisejících s elektrostatickými výboji. Vysoká míra
občasných poruch znamená, že se poruchy většinou neprojeví hned. Paměť DIMM je vystavena statickému výboji, ale trasování je
pouze oslabené a nezpůsobuje přímé příznaky poškození. Oslabené trasování může roztát během týdnů nebo měsíců a může mezitím
způsobit snížení integrity paměti, občasné chyby paměti atd.

Obtížněji se dá rozpoznat a odstranit občasná porucha (také nazývaná jako latentní).

Abyste předešli poškození elektrostatickým výbojem, postupujte následovně:

• Používejte řádně uzemněný drátový zápěstní pásek pro ochranu před statickým výbojem. Použití bezdrátových zápěstních pásků pro
ochranu před statickým výbojem již není povoleno, jelikož neposkytují dostatečnou ochranu. Kontakt s šasi před manipulací s díly
nezaručuje odpovídající ochranu citlivějších dílů před poškozením elektrostatickým výbojem.

• Se všemi součástmi citlivými na statickou elektřinu manipulujte na místě zabezpečeném před statickými výboji. Pokud je to možné,
používejte antistatické podlahové rohože a podložky na pracovní stůl.

Práce s tenkým klientem

6

• Při vybalování součástí citlivých na statickou elektřinu z přepravního obalu nevyjímejte součást z antistatického materiálu až do
okamžiku, kdy ji budete připraveni nainstalovat. Před sejmutím antistatického obalu vybijte z těla statickou elektřinu.

• Před přepravou součásti citlivé na statickou elektřinu součást umístěte do antistatické nádoby nebo obalu.

Servisní sada pro zabránění elektrostatickému výboji (ESD)

Nemonitorovaná servisní sada se používá nejčastěji. Každá servisní sada obsahuje 3 hlavní součásti: antistatickou podložku, antistatický
zápěstní pásek a spojovací vodič.

Součásti servisní sady ESD

Součásti servisní sady ESD jsou:

• Antistatická podložka – Antistatická podložka je disipativní a při servisních úkonech na ni můžete položit jakékoliv díly. Při použití
antistatické podložky mějte antistatický zápěstní pásek přiléhavě nasazený a spojovací vodič připojte k podložce a k holému kovu na
systému, na kterém pracujete. Poté můžete servisní díly vyjmout ze sáčku ESD a umístit je přímo na podložku. Předměty citlivé na
elektrostatický výboj je pak bezpečné mít v ruce, na ESD podložce, v systému nebo uvnitř sáčku.

• Antistatický zápěstní pásek a spojovací vodič – Antistatický zápěstní pásek a spojovací vodič můžete připojit buď přímo mezi
zápěstím a holým kovem na hardwaru, pokud není vyžadována antistatická podložka, nebo ho připojit k antistatické podložce, a chránit
tak hardware, který je dočasně umístěn na podložce. Fyzické propojení antistatického zápěstního pásku a spojovacího vodiče mezi
pokožkou, antistatickou podložkou a hardwarem se nazývá spojování. Používejte pouze servisní sadu s antistatickým zápěstním
páskem, podložkou a spojovacím vodičem. Nikdy nepoužívejte bezdrátové antistatické zápěstní pásky. Vždy mějte na paměti, že vnitřní
vodiče antistatického pásku na zápěstí jsou náchylné k poškození běžným opotřebením a je nutné je pravidelně kontrolovat pomocí
zkoušečky, aby nedošlo k náhodnému poškození hardwaru elektrostatickým výbojem. Antistatický zápěstní pásek a spojovací vodič
doporučujeme testovat alespoň jednou týdně.

• Zkoušečka antistatického pásku na zápěstí – vodiče uvnitř pásku jsou časem náchylné k poškození. Při použití nemonitorované
sady je vhodné pásek pravidelně testovat před každým servisním úkonem a minimálně jednou týdně. Nejlepším způsobem testování je
zkoušečka zápěstního pásku. Pokud nemáte vlastní zkoušečku, obraťte se na místní pobočku, zda-li ji nemají tam. Chcete-li pásek
otestovat, zapojte do zkoušečky spojovací vodič nasazeného zápěstního pásku a stiskněte tlačítko. Pokud test proběhne úspěšně,
rozsvítí se zelená kontrolka LED. V případě selhání testu se rozsvítí červená kontrolka LED a ozve se výstražný tón.

• Izolační prvky – Je velmi důležité vyvarovat se kontaktu zařízení citlivých na elektrostatický výboj, například plastových krytů
chladiče, s vnitřními částmi, které slouží jako izolátory a jsou často vysoce nabité.

• Pracovní prostředí – Před použitím servisní sady ESD vyhodnoťte situaci u zákazníka. Použití sady se totiž v serverovém, stolním
nebo přenosném prostředí liší. Servery se obvykle instalují do racků v datovém centru. Stolní počítače nebo přenosné systémy se
obvykle nacházejí na kancelářských stolech nebo v kójích. Vždy pracujte ve velkých, otevřených, rovných a čistých pracovních
prostředích, ve kterých lze snadno použít sadu ESD a kde vám nebude opravovaný systém nijak překážet. Pracovní prostor by také
neměl obsahovat izolátory, které mohou způsobit elektrostatický výboj. Před manipulací s jakýmikoliv součástmi hardwaru je nutné, aby
izolátory, jako je polystyren a další plasty, a citlivé součásti byly od sebe vzdálené alespoň 30 cm.

• Antistatické balení – všechna zařízení citlivá na elektrostatický výboj musí být dodána v antistatickém obalu. Doporučujeme používat
kovové, antistatické sáčky. Poškozený díl byste také měli vždy vrátit pomocí stejného sáčku a v antistatickém obalu, ve kterém byl
dodán nový díl. Antistatický sáček přeložte a oviňte jej páskou. Měli byste také použít veškerý pěnový balicí materiál a původní krabici,
ve které nový díl dorazil. Zařízení citlivá na elektrostatický výboj je nutné vyjmout z obalu pouze na pracovním povrchu s ochranou proti
elektrostatickému výboji. Díly byste nikdy neměli umisťovat na antistatický sáček, jelikož je chráněna pouze jeho vnitřní část. Vždy
vkládejte díly, které berete do rukou, na antistatickou podložku, do systému nebo do antistatického sáčku.

• Přeprava citlivých součástí – Za účelem bezpečné přepravy dílů citlivých na elektrostatický výboj, jako jsou náhradní díly nebo díly,
které mají být vráceny společnosti Dell, je důležité tyto díly umístit do antistatických sáčků.

Shrnutí ochrany před elektrostatickým výbojem

Při manipulaci s produkty společnosti Dell doporučujeme, aby všichni servisní technici vždy používali tradiční antistatický zápěstní pásek
s uzemněním a ochrannou antistatickou podložku. Kromě toho je velmi důležité, aby technici během provádění servisu uchovávali citlivé
díly odděleně od všech izolátorů a používali pro jejich přepravu antistatické sáčky.

Přeprava citlivých součástí

Za účelem bezpečné přepravy dílů citlivých na elektrostatický výboj, jako jsou náhradní díly nebo díly, které mají být vráceny společnosti
Dell, je důležité tyto díly umístit do antistatických sáčků.

Práce s tenkým klientem

7

Vybavení pro zdvihání

Při zdvihání těžkého vybavení dodržujte následující pokyny:

VÝSTRAHA Sami nikdy nezdvihejte více než 25 kilogramů. Vždy zajistěte další zdroje nebo použijte mechanické zvedací

zařízení.

1. Zaujměte stabilní postoj. Dostatečně se rozkročte, abyste tak vytvořili stabilní základnu, a prsty u nohou směřujte ven.

2. Zatněte břišní svaly. Břišní svaly poskytují při zdvihání oporu páteři a kompenzují sílu vytvářenou břemenem.

3. Zdvihejte nohama, nikoli zády.

4. Břemeno držte blízko u těla. Čím blíže držíte břemeno u páteře, tím méně zatěžuje záda.

5. Při zdvihání nebo pokládání břemene mějte vždy vzpřímená záda. Na břemeno nepřenášejte váhu svého těla. Vyhněte se kroucení
tělem a zády.

6. Při pokládání břemene postupujte stejným způsobem v opačném pořadí.

Po manipulaci uvnitř tenkého klienta

O této úloze

VÝSTRAHA Uvnitř tenkého klienta nesmíte nechat žádné volné součástky nebo povolené šroubky. Mohlo by dojít

k poškození tenkého klienta.

Kroky

1. Našroubujte všechny šrouby a ujistěte se, že žádné uvnitř tenkého klienta nezůstaly nezašroubované.

2. Připojte všechna externí zařízení, periferní zařízení a kabely, které jste před manipulací uvnitř tenkého klienta odpojili.

3. Připojte tenkého klienta a všechna připojená zařízení do elektrických zásuvek.

4. Zapněte tenký klient.

8

Práce s tenkým klientem

Demontáž a instalace součástí

Doporučené nástroje

Postupy uvedené v tomto dokumentu vyžadují použití následujících nástrojů:

• Šroubováky Phillips č. 0, 1 a 2

• plastová jehla.

Seznam šroubů

Tabulka 1. Wyse 5470 All-in-One

Součástka Typ šroubu Množství Obrázek šroubu

Kryt kabelu M3x9 1

Kryt základní desky M3x5 5

2

Disk SSD/karta Intel Optane M2x2,5 1

Kryt karty WLAN M2x2,5 2

Karta WLAN M2x2,5 1

Systémový ventilátor M3x5 3

Sestava vysouvací kamery M3x5 2

Kryt vysouvací kamery M3x5 5

Spodní kryt M3x5 4

Kabel napájecího zdroje M3x5 1

Napájecí zdroj – PSU M3x5 1

Ventilátor napájecího zdroje –
ventilátor PSU

M3x5 2

Demontáž a instalace součástí 9

Součástka Typ šroubu Množství Obrázek šroubu

Držák I/O M3x5 3

Základní deska M3x5 9

Reproduktory M3 4+7.1 XZN 4

Deska tlačítka napájení M3x5 1

Mikrofon M2x2,5 2

Kryt desky I/O M3x5 2

Vstupní a výstupní deska M2,5×3,5 2

Port pro náhlavní soupravu M3x5 1

Antény M2x2,5 2

Panel displeje M3x5 8

Střední rám M3x5 11

Stojan

Demontáž naklápěcího stojanu

Požadavky

Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

O této úloze

Následující obrázek ukazuje umístění stojanu a poskytuje vizuální znázornění postupu demontáže.

Demontáž a instalace součástí

10

Demontáž a instalace součástí 11

Kroky

1. Pomocí plastové jehly sejměte kryt stojanu ze zadní části.

2. Vysuňte a vyjměte kryt podstavce ze zadního krytu.

3. Vyšroubujte 2 šrouby (M4×8), které připevňují stojan k držáku a zvedněte jej ze zadního krytu.

Montáž naklápěcího stojanu

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

O této úloze

Následující obrázek ukazuje umístění naklápěcího stojanu a poskytuje vizuální znázornění postupu instalace.

Demontáž a instalace součástí

12

Demontáž a instalace součástí 13

Kroky

1. Zarovnejte otvory pro šrouby na držáku s otvory pro šrouby na stojanu.

2. Utáhněte 2 šrouby (M4×8), které upevňují naklápěcí stojan k šasi.

3. Nasuňte kryt stojanu na držák stojanu.

Zadní kryt

Demontáž zadního krytu

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte podstavec.

O této úloze

Následující obrázek ukazuje umístění zadního krytu a poskytuje vizuální znázornění postupu demontáže.

Demontáž a instalace součástí

14

Kroky

1. Pomocí špičatého předmětu uvolněte zadní kryt od šasi.

2. Pomocí špičatého předmětu zkontrolujte, zda jsou všechny výčnělky kolem tenkého klienta uvolněné.

3. Zdvihněte kryt a sejměte jej z šasi tenkého klienta.

Montáž zadního krytu

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

O této úloze

Následující obrázek ukazuje umístění zadního krytu a poskytuje vizuální znázornění postupu montáže:

Demontáž a instalace součástí

15

Kroky

1. Umístěte zadní kryt na šasi systému.

2. Srovnejte výčnělky na zadním krytu se sloty na šasi.

3. Zatlačte zadní kryt do šasi systému a ujistěte se, že jsou všechny zámky zajištěné.

Další kroky

1. Namontujte stojan.

2. Postupujte podle pokynů v části Po manipulaci uvnitř tenkého klienta.

Montážní držák typu VESA

Demontáž montážního držáku VESA

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte stojan.

3. Demontujte kryt.

O této úloze

Následující obrázek ukazuje umístění montážního držáku VESA a poskytuje vizuální znázornění postupu demontáže.

Demontáž a instalace součástí

16

Kroky

1. Vyšroubujte 4 šrouby (M3×5), které upevňují montážní držák VESA ke střednímu krytu.

2. Zvedněte montážní držák VESA ze středního krytu.

3. Všimněte si vedení kabelu reproduktoru na montážním držáku VESA a vyjměte jej z vodítek.

Montáž držáku VESA

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

O této úloze

Následující obrázek ukazuje umístění montážního držáku VESA a poskytuje vizuální znázornění postupu montáže.

Demontáž a instalace součástí

17

Kroky

1. Zarovnejte otvory pro šrouby na montážním držáku VESA s otvory pro šrouby na středním rámu.

2. Zašroubujte 4 šrouby (M3×5), které upevňují montážní držák VESA ke střednímu rámu.

3. Veďte kabel reproduktoru vodítky na montážním držáku VESA.

Další kroky

1. Namontujte zadní kryt.

2. Namontujte stojan.

3. Postupujte podle pokynů v části Po manipulaci uvnitř tenkého klienta.

Deska OSD (On-Screen Display)

Vyjmutí desky OSD

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte podstavec.

3. Demontujte zadní kryt.

4. Demontujte montážní držák typu VESA.

O této úloze

Následující obrázek ukazuje umístění desky OSD a poskytuje vizuální znázornění postupu vyjmutí.

Demontáž a instalace součástí

18

Kroky

1. Otevřete západku a odpojte kabel od základní desky.

2. Vyjměte kabel OSD ze středního rámu.

3. Odsuňte pojistnou svorku na desce s ovládacími tlačítky a vyjměte desku OSD ze slotu.

Montáž desky OSD

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

O této úloze

Následující obrázek ukazuje umístění desky OSD a poskytuje vizuální znázornění postupu montáže.

Demontáž a instalace součástí

19

Kroky

1. Odsuňte zajišťovací svorku a umístěte desku OSD tak, aby zapadla do krytu displeje.

2. Nalepte pásku, která upevňuje kabel desky OSD ke střednímu rámu.

3. Připojte kabel ke konektoru na základní desce.

4. Pomocí západky zajistěte kabel.

Další kroky

1. Namontujte držák VESA.

2. Namontujte zadní kryt.

3. Namontujte stojan.

4. Postupujte podle pokynů v části Po manipulaci uvnitř tenkého klienta.

Jednotka SSD

Demontáž disku SSD

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte podstavec.

3. Demontujte zadní kryt.

O této úloze

Následující obrázek ukazuje umístění disku SSD a poskytuje vizuální znázornění postupu demontáže.

Demontáž a instalace součástí

20

Kroky

1. Vyšroubujte šroub (M2×3,5), kterým je karta disku SSD připevněna k základní desce.

2. Vysuňte disk SSD ze slotu na základní desce.

Montáž disku SSD

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

O této úloze

Následující obrázek ukazuje umístění disku SSD a poskytuje vizuální znázornění postupu montáže.

Demontáž a instalace součástí

21

Kroky

1. Zarovnejte zářez na disku SSD s výstupkem na slotu disku SSD a zasuňte disk SSD do slotu na základní desce.

2. Zašroubujte šroub (M2×3,5), který zajišťuje disk SSD k základní desce.

Další kroky

1. Namontujte zadní kryt.

2. Namontujte stojan.

3. Postupujte podle pokynů v části Po manipulaci uvnitř tenkého klienta.

Paměťový modul

Vyjmutí paměťových modulů

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte podstavec.

3. Demontujte zadní kryt.

O této úloze

Následující obrázek ukazuje umístění paměťového modulu a poskytuje vizuální znázornění postupu postup demontáže.

Demontáž a instalace součástí

22

Kroky

1. Prsty opatrně roztáhněte pojistné svorky na každém konci slotu paměťového modulu tak, aby paměťový modul vyskočil z pozice.

2. Vysuňte paměťový modul ze slotu paměťového modulu.

Montáž paměťových modulů

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

O této úloze

Následující obrázek ukazuje umístění paměťového modulu a poskytuje vizuální znázornění postupu montáže.

Demontáž a instalace součástí

23

Kroky

1. Zarovnejte zářez na hraně paměťového modulu s výčnělkem na slotu paměťového modulu.

2. Modul pevně zasuňte pod úhlem do slotu a poté modul zatlačte směrem dolů, dokud nezapadne na místo.

Další kroky

1. Namontujte zadní kryt.

2. Namontujte stojan.

3. Postupujte podle pokynů v části Po manipulaci uvnitř tenkého klienta.

Bezdrátová karta

Demontáž bezdrátové karty

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte stojan.

3. Demontujte zadní kryt.

O této úloze

Následující obrázek ukazuje umístění bezdrátové karty a poskytuje vizuální znázornění postupu demontáže:

Demontáž a instalace součástí

24

Kroky

1. Vyšroubujte šroub (M2×3,5), který zajišťuje držák bezdrátové karty, a vyjměte bezdrátovou kartu ze základní desky.

2. Vysuňte držák bezdrátové karty z bezdrátové karty.

3. Odpojte anténní kabely od bezdrátové karty.

4. Vysuňte bezdrátovou kartu ze slotu.

Montáž bezdrátové karty

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

O této úloze

Následující obrázek ukazuje umístění bezdrátové karty a poskytuje vizuální znázornění postupu montáže:

Demontáž a instalace součástí

25

Kroky

1. Zarovnejte zářez na bezdrátové kartě s výčnělkem na slotu pro bezdrátovou kartu a zasuňte kartu do slotu.

2. Připojte anténní kabely k bezdrátové kartě.

3. Nasuňte držák bezdrátové karty na bezdrátovou kartu.

4. Zarovnejte otvor pro šroub na držáku bezdrátové karty s otvorem pro šroub na bezdrátové kartě.

5. Zašroubujte šroub (M2×3,5), který zajišťuje držák bezdrátové karty, a vyjměte bezdrátovou kartu ze základní desky.

Další kroky

1. Namontujte zadní kryt.

2. Namontujte stojan.

3. Postupujte podle pokynů v části Po manipulaci uvnitř tenkého klienta.

Chladič

Demontáž chladiče

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte stojan.

3. Demontujte zadní kryt.

O této úloze

Následující obrázek ukazuje umístění bezdrátové karty a poskytuje vizuální znázornění postupu demontáže.

POZNÁMKA

26 Demontáž a instalace součástí

V závislosti na objednané konfiguraci se může lišit počet šroubů a vzhled sestavy chladiče.

Kroky

1. Postupně (podle pořadí vyznačeného na chladiči) odšroubujte 4 jisticí šrouby (M3×7), které připevňují chladič k základní desce.

2. Vyjměte chladič ze základní desky.

Montáž chladiče

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

O této úloze

Následující obrázek ukazuje umístění chladiče a poskytuje vizuální znázornění postupu montáže.

Demontáž a instalace součástí

27

.

Kroky

1. Zarovnejte jisticí šrouby na chladiči s otvory pro šrouby na základní desce.

2. Postupně (podle pořadí vyznačeného na chladiči) zašroubujte 4 jisticí šrouby (M3×7), které připevňují chladič k základní desce.

Další kroky

1. Namontujte zadní kryt.

2. Namontujte podstavec.

3. Postupujte podle pokynů v části Po manipulaci uvnitř tenkého klienta.

Knoflíková baterie

Vyjmutí knoflíkové baterie

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte stojan.

3. Demontujte kryt.

O této úloze

Následující obrázek ukazuje umístění knoflíkové baterie a poskytuje vizuální znázornění postupu vyjmutí.

Demontáž a instalace součástí

28

Kroky

1. Pomocí špičatého nástroje uvolněte knoflíkovou baterii.

2. Vyjměte knoflíkovou baterii z její přihrádky.

Instalace knoflíkové baterie

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

O této úloze

Následující obrázek ukazuje umístění knoflíkové baterie a poskytuje vizuální znázornění postupu instalace:

Demontáž a instalace součástí

29

Kroky

Vložte knoflíkovou baterii do držáku a tlačte na ni, dokud nezapadne na místo.

Další kroky

1. Namontujte zadní kryt.

2. Namontujte stojan.

3. Postupujte podle pokynů v části Po manipulaci uvnitř tenkého klienta.

Kamera

Demontáž kamery

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte stojan.

3. Demontujte kryt.

O této úloze

Následující obrázek ukazuje umístění kamery a poskytuje vizuální znázornění postupu demontáže.

Demontáž a instalace součástí

30

Kroky

1. Všimněte si vedení kabelů antény, mikrofonu a kamery a kabely vyjměte z vodítek na čelním krytu displeje a středním krytu.

2. Prsty stiskněte pojistnou svorku a vyjměte sestavu kamery.

3. Odpojte kabel kamery od kamery.

4. Uvolněte sestavu kamery ze západek na čelním krytu displeje.

Montáž kamery

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

O této úloze

Následující obrázek ukazuje umístění kamery a poskytuje vizuální znázornění postupu montáže:

Demontáž a instalace součástí

31

Kroky

1. Připojte kabel kamery do portu konektoru na základní desce.

2. Připojte sestavu kamery k západkám na krytu displeje.

3. Tlačte sestavu kamery do slotu na krytu displeje, dokud zajišťovací svorka nezapadne na místo.

4. Zaveďte kabel kamery do vodítek na středním rámu a čelním krytu displeje.

Další kroky

1. Namontujte zadní kryt.

2. Namontujte stojan.

3. Postupujte podle pokynů v části Po manipulaci uvnitř tenkého klienta.

Základní deska

Vyjmutí základní desky

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte stojan.

3. Demontujte kryt.

4. Demontujte montážní držák VESA.

5. Demontujte paměťový modul.

6. Demontujte disk SSD.

7. Demontujte kartu WLAN.

8. Demontujte chladič.

O této úloze

Následující obrázek ukazuje umístění základní desky a poskytuje vizuální znázornění postupu demontáže:

Demontáž a instalace součástí

32

Kroky

1. Odpojte od základní desky kabel kamery, kabel reproduktoru, kabel desky OSD a kabel převaděče.

2. Vyjměte chladič ze základní desky.

3. Ze středního rámu sloupněte pásku, která upevňuje kabel desky OSD k základní desce.

4. Odpojte kabel displeje od základní desky pomocí poutka.

5. Vyjměte paměťový modul ze slotu na základní desce.

6. Vyjměte kartu WLAN ze slotu na základní desce.

7. Vyšroubujte 4 šrouby (M3×5), které upevňují základní desku ke střednímu rámu.

8. Jemně nadzvedněte a vysuňte základní desku doleva, abyste ji uvolnili z portu USB/globálních konektorů náhlavní soupravy na
středním rámu.

Montáž základní desky

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

O této úloze

Následující obrázek ukazuje umístění základní desky a poskytuje vizuální znázornění postupu montáže.

Demontáž a instalace součástí

33

Kroky

1. Zasuňte základní desku do slotů na středním rámu.

2. Vyrovnejte otvory pro šrouby v základní desce s otvory pro šrouby ve skříni počítače.

3. Přišroubujte zpět 4 šrouby (M3×5) k základní desce.

4. Namontujte k základní desce sestavu chladiče.

5. Pevně k základní desce připojte kabel desky převaděče.

6. Připojte k základní desce kabel OSD a zajistěte jej pomocí západky.

7. Připojte k základní desce kabel kamery.

8. Připojte k základní desce kabel displeje (LVDS) a zajistěte jej.

9. Připojte kabel reproduktoru k základní desce.

Další kroky

1. Namontujte chladič.

2. Namontujte kartu WLAN.

3. Namontujte disk SSD.

4. Namontujte paměťový modul.

5. Namontujtemontážní držák Vesa.

6. Namontujte zadní kryt.

7. Namontujte stojan.

Demontáž a instalace součástí

34

Reproduktory

Vyjmutí reproduktorů

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte stojan.

3. Demontujte kryt.

O této úloze

Následující obrázek ukazuje umístění reproduktorů a poskytuje vizuální znázornění postupu demontáže:

Kroky

1. Odpojte kabel reproduktoru od základní desky.

2. Vyjměte kabel reproduktoru z vodítek na montážním držáku VESA.

3. Poznamenejte si vedení kabelu reproduktoru na krytu displeje a vyjměte šroub (M3×5), který zajišťuje kabel ke střednímu rámu.

4. Odlepte pásku z montážního držáku VESA.

5. Vyjměte reproduktory společně s kabelem reproduktoru ze sestavy displeje.

Instalace reproduktorů

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

O této úloze

Následující obrázek ukazuje umístění reproduktorů a poskytuje vizuální znázornění postupu montáže.

Demontáž a instalace součástí

35

Kroky

1. Umístěte pomocí zarovnávacích výčnělků reproduktory na sestavu displeje.

2. Veďte kabel reproduktoru vodítkem na čelním krytu displeje.

3. Připevněte pásku kabelu reproduktoru k držáku VESA a k vodítku.

4. Připojte kabel reproduktoru k základní desce.

Další kroky

1. Namontujte zadní kryt.

2. Namontujte stojan.

3. Postupujte podle pokynů v části Po manipulaci uvnitř tenkého klienta.

Střední rám

Demontáž středního rámu

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte stojan.

3. Demontujte zadní kryt.

4. Vyjměte montážní držák VESA.

5. Demontujte disk SSD.

6. Demontujte bezdrátovou kartu.

7. Vyjměte chladič.

8. Demontujte základní desku.

9. Demontujte desku OSD.

10. Vyjměte reproduktor.

O této úloze

Následující obrázek ukazuje umístění středního rámu a poskytuje vizuální znázornění postupu demontáže:

Demontáž a instalace součástí

36

Kroky

1. Poznamenejte si vedení kabelů antény, kamery a mikrofonu a vyjměte je z vodítek na středním rámu.

2. Odpojte kabel desky převaděče od panelu displeje a vyjměte ji ze středního rámu.

3. Odšroubujte 8 šroubů (M3×3), které zajišťují střední kryt k panelu displeje.

4. Odšroubujte 18 šroubů (M3×5), které zajišťují střední rám k šasi počítače.

5. Uvolněte střední kryt ze západek na sestavě displeje.

6. Provlečte kabel displeje přes slot na sestavě displeje.

7. Sejměte střední rám z šasi.

Montáž středního rámu

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

O této úloze

Následující obrázek ukazuje umístění středního rámu a poskytuje vizuální znázornění postupu montáže:

Demontáž a instalace součástí

37

Kroky

1. Srovnejte výčnělky na středním rámu se sloty na šasi.

2. Provlečte kabel displeje skrz slot na středním rámu.

3. Uložte střední rám na sestavu displeje a tlačte na něj, dokud západky nezapadnou na místo.

4. Vyšroubujte 18 šroubů (M3×5), které zajišťují střední rám k šasi počítače.

5. Vyšroubujte 8 šroubů (M3×3), které zajišťují střední rám k displeji.

6. Připojte kabel desky převaděče k panelu displeje a veďte kabel ke střednímu rámu.

7. Vodítky na středním rámu protáhněte kabely antény, kamery a mikrofonu.

Další kroky

1. Namontujte reproduktor.

2. Namontujte držák VESA.

3. Nainstalujte základní desku.

4. Namontujte chladič.

5. Namontujte bezdrátovou kartu.

6. Namontujte disk SSD.

7. Namontujte desku OSD.

8. Namontujte zadní kryt.

9. Namontujte stojan.

10. Postupujte podle pokynů v části Po manipulaci uvnitř tenkého klienta.

Demontáž a instalace součástí

38

Gumové nožičky

Demontáž pryžových montážních noh

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte stojan.

3. Demontujte zadní kryt.

4. Vyjměte montážní držák VESA.

5. Demontujte disk SSD.

6. Demontujte bezdrátovou kartu.

7. Vyjměte chladič.

8. Demontujte základní desku.

9. Demontujte reproduktory.

10. Demontujte střední rám.

O této úloze

Následující obrázek ukazuje umístění gumových nožiček a poskytuje vizuální znázornění postupu vyjmutí:

Kroky

1. Vyjměte 2 šrouby (M3×5), které zajišťují gumové nožičky k sestavě displeje.

2. Zvedněte pryžovou montážní nohu z čelního krytu displeje.

Montáž gumových nožiček

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

Demontáž a instalace součástí

39

O této úloze

Následující obrázek ukazuje umístění gumových nožiček a poskytuje vizuální znázornění postupu montáže:

Kroky

1. Zarovnejte otvory pro šrouby na pryžové montážní noze s otvory pro šrouby v čelním krytu displeje.

2. Zašroubujte 2 šrouby (M3×5), které zajišťují gumové nožičky k sestavě displeje.

Další kroky

1. Namontujte střední kryt.

2. Vložte reproduktory.

3. Namontujte držák VESA.

4. Nainstalujte základní desku.

5. Namontujte chladič.

6. Namontujte bezdrátovou kartu.

7. Namontujte chladič.

8. Namontujte disk SSD.

9. Namontujte zadní kryt.

10. Namontujte stojan.

11. Postupujte podle pokynů v části Po manipulaci uvnitř tenkého klienta.

Panel displeje

Demontáž panelu displeje

Požadavky

1. Postupujte podle pokynů v části Před manipulací uvnitř tenkého klienta.

2. Demontujte stojan.

3. Demontujte kryt.

4. Demontujte držák VESA.

5. Demontujte reproduktory.

Demontáž a instalace součástí

40

6. Demontujte desku OSD.

7. Demontujte kameru.

8. Demontujte kartu WLAN.

9. Demontujte paměťový modul.

10. Demontujte disk SSD.

11. Demontujte chladič.

12. Demontujte střední rám.

O této úloze

Následující obrázek ukazuje umístění panelu displeje a poskytuje vizuální znázornění postupu demontáže.

Kroky

Po provedení výše uvedených kroků nám zbývá jen sestava panelu displeje.

Montáž panelu displeje

Požadavky

Pokud vyměňujete součást, tu stávající před provedením instalace vyjměte.

Demontáž a instalace součástí

41

O této úloze

Následující obrázek ukazuje umístění panelu displeje a poskytuje vizuální znázornění postupu montáže.

Kroky

Položte sestavu panelu displeje na rovný povrch.

Další kroky

1. Vložte střední rám.

2. Namontujte kameru.

3. Namontujte reproduktory.

4. Nainstalujte základní desku.

5. Vložte chladič.

6. Vložte kartu WLAN.

7. Vložte paměťový modul.

8. Namontujte držák Vesa

9. Namontujte zadní kryt.

10. Namontujte stojan.

11. Postupujte podle pokynů v části Po manipulaci uvnitř tenkého klienta.

42

Demontáž a instalace součástí

Nastavení systému

Přehled Nastavení systému

Nástroj Nastavení systému umožňuje provádět tyto činnosti:

• Změna informací o konfiguraci systému poté, co přidáte, změníte nebo odstraníte jakýkoli hardware tenkého klienta.

• Nastavení nebo změně uživatelsky volitelných možností, jako je uživatelské heslo.

• zjistit aktuální velikost paměti nebo nastavit typ nainstalovaného pevného disku.

Než začnete nástroj Nastavení systému používat, společnosti Dell doporučuje zapsat si informace z obrazovek Nastavení systému pro
pozdější potřebu.

VÝSTRAHA Pokud nejste odborným uživatelem tenkého klienta, nastavení tohoto programu neměňte. Některé změny

mohou způsobit, že tenký klient nebude fungovat správně.

Přístup k nastavením systému BIOS tenkého klienta

3

O této úloze

V této části jsou popsána nastavení systému UEFI BIOS tenkého klienta Wyse 5470 AIO. Při spouštění tenkého klienta se na krátkou chvíli
zobrazí logo Dell.

Kroky

1. Během spouštění stiskněte klávesu F2 a zadejte výchozí heslo Fireport.
Zobrazí se dialogové okno s nastavením systému BIOS.

2. Nastavení systému BIOS lze měnit v části Nastavení systému.

POZNÁMKA

nastavení a vlastníc nastavení uživatele. Výchozí nastavení systému BIOS obnoví hodnoty, které byly součástí
souboru systému BIOS. Obnovení továrních nastavení obnoví nastavení systému BIOS na výchozí hodnoty, které byly
konfigurovány ve výrobě před doručením klientovi.

Další kroky

Do spouštěcí nabídky se dostanete stisknutím klávesy F12 během spouštění. Nabídka Volba spouštění slouží k výběru nebo zobrazení
pořadí spouštění, a to následujícím způsobem:

• Spouštět z UEFI: Pevný disk, Oddíl 4

V nabídce systému BIOS je k dispozici volba pro obnovení výchozích nastavení systému BIOS, továrních

Navigační klávesy

POZNÁMKA

restartu počítače.

V případě většiny možností nastavení systému se provedené změny zaznamenají, ale použijí se až po

Tabulka 2. Navigační klávesy

Klávesy Navigace

Šipka nahoru Přechod na předchozí pole.

Šipka dolů Přechod na další pole.

Enter Výběr hodnoty ve vybraném poli (je-li to možné) nebo přechod na odkaz v poli.

Nastavení systému 43

Klávesy Navigace

Mezerník Rozbalení a sbalení rozevírací nabídky (je-li to možné).

Karta Přechod na další specifickou oblast.

POZNÁMKA Tato možnost platí pouze pro standardní grafický prohlížeč.

Esc Přesouvá se na předchozí stránku, dokud se nezobrazí hlavní obrazovka. Po stisknutí klávesy Esc na hlavní

obrazovce se zobrazí zpráva, která vás vyzve k uložení všech neuložených změn a restartu systému.

Pořadí spouštění

Nastavení Pořadí spouštění vám umožňuje obejít pořadí spouštěcích zařízení definovaných v nabídce Nastavení systému a přejít přímo do
systému konkrétního zařízení. Během testu POST (Power-on Self-Test), když se zobrazí logo Dell, můžete:

• Otevřít nabídku Nastavení systému stisknutím klávesy F2.

• Otevřít jednorázovou nabídku zavádění systému stisknutím klávesy F12.

Jednorázová nabídka zavádění systému obsahuje zařízení, ze kterých můžete spustit počítač, a možnost diagnostiky. Možnosti nabídky
zavádění jsou následující:

• Spouštění UEFI

• UEFI: Správce spouštění systému Windows

• UEFI: Pevný disk, Oddíl 4

• Ostatní možnosti

• Nastavení systému BIOS

• Aktualizace Flash systému BIOS

• Diagnostika

• Ukončit spouštěcí nabídku a pokračovat

POZNÁMKA

se dostanete kliknutím na Nastavení systému BIOS.

Pokud vyberete možnost Diagnostika zobrazí se okno Diagnostika ePSA. Do nabídky Nastavení systému

Možnosti obrazovky Obecné

V této části jsou uvedeny primární funkce hardwaru tenkého klienta.

44

Nastavení systému

Tabulka 3. Možnosti obrazovky Obecné

Možnost Popis

Informace o systému V této části jsou uvedeny primární funkce hardwaru tenkého

klienta.

• Informace o systému: Zobrazí se verze systému BIOS, výrobní
číslo, inventární číslo, štítek majitele, datum výroby, kód
okamžité obsluhy a značená aktualizace firmwaru – standardně
povoleno.

• Informace o paměti: Zobrazí se nainstalovaná paměť, dostupná
paměť, rychlost paměti, režim kanálů paměti, technologie
paměti, velikost paměti DIMM A a velikost paměti DIMM B.

POZNÁMKA Jelikož je Dostupná paměť menší než

Nainstalovaná paměť, některé operační systémy
nemusí být schopny využít veškerou dostupnou
paměť.

• Informace o PCI: Zobrazí se podrobnosti o slotu. Standardně je
Slot1 prázdný.

• Informace o procesoru: Slouží k zobrazení typu procesoru,
počtu jader, ID procesoru, aktuálního taktu, minimálního taktu,
maximálního taktu, mezipaměti L2 procesoru, mezipaměti L3
procesoru, možnosti HT a 64bitové technologie.

• Informace o zařízení: Primární pevný disk, ovladač grafické
karty, zvukový ovladač, zařízení Wi-Fi, zařízení Bluetooth

Pořadí spouštění Tato možnost vám umožňuje měnit pořadí spouštění operačního

systém.

• Výchozí pořadí spouštění

• Windows Boot Manager

• UEFI: Pevný disk, Oddíl 4

• Možnost seznamu spouštění: Můžete přidat možnost seznamu
spouštění, smazat existující možnost spouštění a zobrazit
možnosti spouštění.

Zabezpečení cesty spouštění systému UEFI

Datum/Čas Tato možnost vám umožňuje měnit datum a čas systému.

Tato možnost vám umožňuje řídit výzvu systému Jak zadat heslo
správce (pokud je nastaveno), když spouštíte cestu spouštění

systému UEFI ze spouštěcí nabídky F12.

Volby jsou:

• Vždy, kromě interního pevného disku (výchozí)

• Vždy

• Nikdy

Možnosti obrazovky Konfigurace systému

Tabulka 4. Možnosti konfigurace systému

Možnost Popis

Síťový zásobník UEFI Pokud je možnost Síťový zásobník UEFI povolena, nainstalují se

síťové protokoly systému UEFI a umožní síťovým funkcím
předoperačního systému a raného operačního systému využívat
jakékoli povolené NIC nebo SFP.

Množnost Síťový zásobník UEFI je ve výchozím nastavení
povolen.

Nastavení systému 45

Možnost Popis

Integrovaná síťová karta Integrovaná síťová karta slouží k ovládání řadiče karty LAN na

desce. Volby jsou:

• Zakázáno – Interní karta LAN je vypnuta a v operačním
systému není viditelná.

• Povoleno – Interní karta LAN je povolena.

• Povoleno s PXE – Interní karta LAN je povolena (se zaváděním
PXE). Tato možnost je ve výchozím nastavení povolena.

Provozní režim SATA Umožňuje konfigurovat operační režim integrovaného řadiče

pevného disku SATA. Volby jsou:

• Neaktivní

• AHCI – Povoleno ve výchozím nastavení.

Disky Slouží ke konfiguraci disků SATA na desce a disků SSD M.2 PCIe.

• SATA-0 – Povoleno ve výchozím nastavení.

• M.2 PCIe SSD-0

Hlášení SMART Toto pole řídí, zda jsou chyby pevného disku týkající se

integrovaných jednotek hlášeny během spouštění systému.

Konfigurace USB

Konfigurace bočních portů USB Tato možnost povoluje nebo zakazuje boční porty USB. Volby jsou:

Konfigurace zadních portů USB Tato možnost povoluje nebo zakazuje zadní porty USB. Možnosti

Toto je volitelná možnost.

Toto pole konfiguruje integrovaný řadič USB. Pokud je povolena
podpora spouštění, systém smí spouštět libovolný typ zařízení USB
Mass Storage, jako jsou pevné disky nebo paměťová zařízení USB.

Pokud je povolen port USB, zařízení, které k němu připojíte, je
povoleno a k dispozici operačnímu systému.

Pokud je port USB zakázán, operační systém nevidí žádné zařízení
připojené k tomuto portu.

Volby jsou:

• Povolit podporu funkce spuštění USB – Tato možnost je ve
výchozím nastavení povolena.

• Povolit boční porty USB – ve výchozím nastavení povoleno.

• Povolit zadní porty USB – Ve výchozím nastavení povoleno.

POZNÁMKA Klávesnice a myš USB vždy v nastavení

BIOS fungují bez ohledu na toto nastavení.

• Boční port horní – ve výchozím nastavení povoleno.

• Boční port spodní – ve výchozím nastavení povoleno.

jsou následující:

• Zadní port horní levý – Ve výchozím nastavení povoleno.

• Zadní port spodní levý – Ve výchozím nastavení povoleno.

• Zadní port horní pravý – Ve výchozím nastavení povoleno.

• Zadní port spodní pravý – Ve výchozím nastavení povoleno.

USB PowerShare Tato možnost konfiguruje funkci USB PowerShare a umožňuje vám

měnit externí zařízení prostřednictvím portu USB PowerShare,
když je systém vypnutý. Tato možnost je ve výchozím nastavení
povolena.

Zvuk Tato možnost povoluje nebo zakazuje integrovaný řadič zvuku. Ve

výchozím nastavení není volba Povolit zvuk vybrána. Volby jsou:

• Povolit mikrofon – Ve výchozím nastavení povoleno.

• Povolit interní reproduktor – Ve výchozím nastavení povoleno.

46 Nastavení systému

Možnost Popis

Správa tlačítek OSD Tato možnost umožňuje uživateli zakázat v systému tlačítka OSD

(On-Screen Display). Tato možnost je ve výchozím nastavení
zakázána.

Různá zařízení Tato možnost povoluje nebo zakazuje kameru tenkého klienta. Ve

výchozím nastavení je vybraná možnost Povolit kameru.

Možnosti obrazovky Grafická karta

Tabulka 5. Možnosti obrazovky Grafická karta

Možnost Popis

Primární displej Tato možnost určuje, který řadič videa je primárním zobrazovacím

zařízením, když je v systému k dispozici více řadičů. Volby jsou:

• Automaticky – Povoleno ve výchozím nastavení

• Grafika Intel HD

Možnosti obrazovky Zabezpečení

Tabulka 6. Možnosti obrazovky Zabezpečení

Možnost Popis

Heslo správce Tato možnost slouží k nastavení, změně a smazání hesla správce.

POZNÁMKA

• Dříve, než nastavíte heslo systému či pevného disku,
je třeba nastavit heslo správce. Smazáním hesla
správce také automaticky smažete heslo systému
a heslo pevného disku.

• Úspěšná změna hesla se projeví okamžitě.

Ve výchozím nastavení není heslo správce nastaveno.

Systémové heslo Tato možnost slouží k nastavení, změně a smazání hesla

systémového hesla.

POZNÁMKA Úspěšná změna hesla se projeví okamžitě.

Ve výchozím nastavení není heslo správce nastaveno.

Heslo interního pevného disku HDD-0 Tato možnost slouží k nastavení, změně a smazání hesla interního

pevného disku (HDD-0).

• Heslo se po nastavení stává součástí pevného disku, takže disk
je chráněný i při vložení do jiného systému.

• Uživatel bude vyzván k zadání hesla při každém pokusu
o přístup k pevnému disku. Pokud není zadáno správné heslo,
pevný disk nebude fungovat.

• Ve výchozím nastavení není heslo pevného disku nastaveno.

Silné heslo Tato možnost umožní vynutit, aby byla vždy nastavena silná hesla.

Ve výchozím nastavení není volba Povolit silná hesla vybrána.

POZNÁMKA Pokud je aktivováno silné heslo, hesla

správce a systému musí obsahovat alespoň jeden znak
velkými písmeny a jeden znak malými písmeny. Délka
hesla musí být alespoň osm znaků.

Nastavení systému 47

Možnost Popis

Konfigurace hesla Pomocí této volby můžete určit minimální a maximální délkou hesel

od správce a úpravce systémů.

• Min-4 – Ve výchozím nastavení je minimální hodnotu nastavena
na 4. Hodnotu lze navýšit.

• Max-32 – Ve výchozím nastavení je maximální hodnota
nastavena na 32. Hodnotu lze snížit.

Obejít heslo Slouží k povolení a zakázání oprávnění k obejití hesla systému

a hesla interního pevného disku, pokud jsou nastavena. Možnosti
jsou následující: Možnosti jsou následující:

• Zakázáno – Ve výchozím nastavení povoleno

• Obejít při restartu

Změna hesla Slouží k povolení či zakázání oprávnění k heslům systému

a pevného disku, pokud je nastaveno heslo správce.

Ve výchozím nastavení je vybrána možnost Povolit změny hesla

od jiného uživatele, než je správce.

Aktualizace firmwaru kapsle UEFI Pomocí této volby můžete povolit či zakázat firmware kapsle UEFI.

Tato možnost určuje, zda systém povoluje aktualizace systému
BIOS prostřednictvím aktualizačních balíčků kapsle UEFI. Tato
možnost je ve výchozím nastavení povolena.

Zabezpečení TPM 2.0 Tato možnost vám umožňuje povolit funkci Trusted Platform

Module Technology. Volby jsou:

• Modul TPM zapnut – Ve výchozím nastavení povoleno

• Vymazat

• Vynechání PPI pro povolení příkazů

• Povolit atestaci – Ve výchozím nastavení povoleno

• Vynechání PPI pro zakázaní příkazů

• Povolit flash disk – Ve výchozím nastavení povoleno

• Vynechání PPI pro vymazání příkazů

• SHA-256 – Ve výchozím nastavení povoleno

• Zakázáno

• Povolit – Aktivní možnost ve výchozím nastavení

Uzamknutí nastavení správce Brání uživatelům v přístupu k nastavením, pokud je nastaveno heslo

správce.

Uzamčení pomocí hlavního hesla Jedná se o ověřovací informace, které jsou někdy nutné pro

přihlášení do systému BIOS (Basic Input/Output System) tenkého
klienta před spuštěním operačního systému. Před povolením
uzamčení pomocí hlavního hesla je nutné vymazat heslo pevného
disku. Tato možnost je ve výchozím nastavení zakázaná.

Zmírnění dopadů zabezpečení SMM Tato možnost umožňuje povolení či zakázání dalších ochran

zmírnění dopadů zabezpečení SMM systému UEFI.

Možnosti obrazovky Zabezpečené spouštění

Tabulka 7. Možnosti obrazovky Zabezpečené spouštění

Možnosti Popis

Povolit zabezpečené spouštění Tato možnost slouží k povolení nebo zakázání funkce Secure Boot.

Ve výchozím nastavení není volba Povolit zabezpečené
spouštění nastavena.

48 Nastavení systému

Možnosti Popis

Režim zabezpečeného spouštění Tato možnost vám umožňuje změnit režim zabezpečeného

spouštění a upravuje chování zabezpečeného spouštění, aby bylo
možné provádět hodnocení nebo vynucovat podpisy ovladačů
UEFI. Volby jsou:

• Režim nasazení

• Režim auditu

Expertní správa klíčů Pomocí této možnosti můžete manipulovat s databázemi

bezpečnostních klíčů pouze v případě, že je systém ve Vlastním
režimu. Možnost Povolit Vlastní režim je ve výchozím nastavení
zakázána. Volby jsou:

• PK

• KEK

• db

• dbx

Pokud povolíte Vlastní režim, zobrazí se odpovídající možnosti pro
klíče PK, KEK, db a dbx. Možnosti jsou následující:

• Uložit do souboru – Uloží klíč do uživatelem zvoleného souboru.

• Nahradit ze souboru – Nahradí aktuální klíč klíčem z uživatelem
zvoleného souboru.

• Připojit ze souboru – Přidá klíč do aktuální databáze
z uživatelem zvoleného souboru.

• Odstranit – Odstraní vybraný klíč.

• Obnovit všechny klíče – Obnoví výchozí nastavení.

• Odstranit všechny klíče – Odstraní všechny klíče.

POZNÁMKA Pokud Vlastní režim zakážete, všechny

provedené změny se odstraní a obnoví se výchozí
nastavení.

Možnosti obrazovky Intel Software Guard Extensions

Tabulka 8. Možnosti prostředí Intel Software Guard Extensions

Možnost Popis

Povolit Intel SGX Povolíte-li možnost Intel Software Guard Extensions, získáte

zabezpečené prostředí pro spouštění kódu nebo ukládání citlivých
informací s ohledem na operační systém. Možnosti jsou následující:

• Neaktivní

• Aktivní

• Řízeno softwarem – tato možnost je ve výchozím nastavení
povolená.

Velikost paměti Enclave Tato možnost nastaví velikost záložní paměti Enclave pro prostředí

Intel Software Guard Extensions (SGX). Je-li SGX nastavené na
možnost Řízeno softwarem, toto nastavení není dostupné a nemá
žádný vliv. Volby jsou:

• 32 MB

• 64 MB

• 128 MB – výchozí

Nastavení systému 49

Možnosti obrazovky Výkon

Tabulka 9. Možnosti výkonu

Možnost Popis

Podpora více jader Tato volba určuje, zda je u procesoru povoleno jedno, nebo více

jader. Volby jsou:

• Vše – povoleno ve výchozím nastavení

• 1

• 2

• 3

Intel SpeedStep Tato možnost slouží k povolení či zakázání funkce Intel SpeedStep.

Možnost je tato:

Povolit funkci Intel SpeedStep

Tato možnost je ve výchozím nastavení povolena.

Kontrola šetřicích stavů Tato možnost slouží k povolení či zakázání dalších režimů spánku

procesoru.

Tato možnost je ve výchozím nastavení zakázána.

Intel TurboBoost Tato možnost slouží k povolení či zakázání režimu procesoru Intel

TurboBoost. Možnost je tato:

Povolit technologii Intel TurboBoost – Tato možnost je ve
výchozím nastavení povolena.

Možnosti obrazovky Řízení spotřeby

Tabulka 10. Možnosti řízení spotřeby

Možnost Popis

Obnovení napájení Tato volba vám umožňuje spravovat chování systému, když je při

vybití znovu připojen napájecí adaptér.

• Vypnout – aktivní možnost ve výchozím nastavení

• Zapnout

• Poslední stav napájení

Čas automatického zapnutí Slouží k nastavení času, kdy se počítač automaticky zapne. Volby

jsou:

• Zakázáno – Ve výchozím nastavení povoleno

• Každý den

• V pracovní dny

• Vybrané dny

Ovládání hlubokého spánku Pomocí této volby můžete určit, jak agresivní je systém v oblasti

šetření energie během vypínání – S5 nebo v režimu hibernace (S4).
Volby jsou:

• Zakázáno – Tato možnost je ve výchozím nastavení povolena.

• Povoleno pouze pro režim S5

• Povoleno pro režimy S4 a S5

50 Nastavení systému

Možnost Popis

Podpora probuzení pomocí USB Tato volba umožňuje zařízením USB počítač probudit z

pohotovostního režimu.

POZNÁMKA Tato funkce pracuje pouze v případě, je-li

připojen napájecí adaptér. Jestliže během
pohotovostního režimu odeberete napájecí adaptér,
nastavení systému odpojí napájení všech portů USB
v zájmu úspory energie baterie.

Možnost Povolit podporu probuzení pomocí USB je ve
výchozím nastavení povolena.

Wake on LAN Tato volba slouží k povolení či zakázání funkce, která zapne

počítač, pokud je spuštěn pomocí signálu sítě LAN. Volby jsou:

• Zakázáno

• Pouze LAN – Tato možnost je ve výchozím nastavení povolena.

• LAN se spuštěním PXE

Blokovat režim spánku Možnost Blokovat režim spánku blokuje přechod do režimu

spánku v prostředí operačního systému.

Blokovat režim spánku – Tato možnost je ve výchozím nastavení
zakázána.

Možnosti obrazovky Chování POST

Tabulka 11. Možnosti chování POST

Možnost Popis

Varování adaptéru Tato možnost slouží k povolení či zakázání nastavení výstražných

zpráv systému (BIOS), pokud používáte určité typy napájecích
adaptérů.

Ve výchozím nastavení je povolena možnost Povolit varování
adaptéru.

LED kontrolka Numlock Tato možnost povoluje a zakazuje kontrolku LED při restartu

systému.

Ve výchozí konfiguraci je tato volba aktivována.

Chyba klávesnice Pomocí této volby můžete určit, zda budou při restartu systému

hlášeny chyby související s klávesnicí. Ve výchozím nastavení je
možnost Povolit zjišťování chyb klávesnice povolena.

Rychlé spouštění Tato volba umožňuje urychlení procesu spouštění vynecháním

některých kroků kontroly kompatibility. Volby jsou:

• Minimální

• Důkladné – Tato možnost je ve výchozím nastavení povolena.

• Automaticky

Rozšířená doba testu POST systému BIOS Tato volba umožňuje dosažení extra prodlevy před spuštěním.

Volby jsou:

• 0 sekund – Tato možnost je ve výchozím nastavení povolena.

• 5 sekund

• 10 sekund

Logo přes celou obrazovku Tato možnost slouží k povolení a zakázání loga přes celou

obrazovku. Ve výchozím nastavení není možnost Povolit logo přes
celou obrazovku povolena.

Nastavení systému 51

Možnosti obrazovky Bezdrátová zařízení

Tabulka 12. Možnosti bezdrátového připojení

Možnost Popis

Povolit bezdrátová zařízení Tato možnost slouží k povolení či zakázání vnitřních bezdrátových

zařízení. Volby jsou:

• WLAN/BT – ve výchozím nastavení povoleno

Možnost obrazovky Podpora virtualizace

Tabulka 13. Možnosti virtualizace

Možnost Popis

Virtualizace Tato možnost slouží k aktivaci a deaktivaci technologie Intel

Virtualization Technology.

Povolit technologii Intel Virtualization (výchozí)

Technologie virtualizace pro přímý vstup/výstup Tato možnost určuje, zda může nástroj Virtual Machine Monitor

(VMM) používat doplňkové funkce hardwaru zajišťované
virtualizační technologií Intel Virtualization pro přímé I/O. Tato
možnost není ve výchozím nastavení zapnuta.

Možnosti obrazovky Údržba

Tabulka 14. Možnosti údržby

Možnost Popis

Výrobní číslo Slouží k zobrazení servisního čísla počítače.

Inventární číslo Tato volba umožňuje vytvořit inventární štítek počítače, pokud

zatím nebyl nastaven. Tato volba není ve výchozím nastavení
nastavena.

Zprávy SERR Tato volba vám umožňuje řídit mechanismus zpráv SERR. Možnost

Povolit zprávu SERR je ve výchozím nastavení povolena.

Downgrade systému BIOS V tomto poli lze obnovit předchozí verzi firmwaru systému.

Možnost Umožnit downgrade systému BIOS je ve výchozím
nastavení povolena.

Mazání dat V tomto poli lze bezpečně vymazat data ze všech zařízení interních

úložišť. Možnost Vymazat při dalším spuštění není ve výchozím
nastavení povolena. Následuje seznam ovlivněných zařízení:

• Interní pevný disk SATA / jednotka SSD

• Interní jednotka M.2 SATA SDD

• Interní jednotka M.2 PCIe SSD

• Interní karta eMMC

VÝSTRAHA Pokud tuto volbu povolíte, přijdete o všechny

informace.

Obnovení systému BIOS Toto pole umožňuje provést obnovu z některých stavů poškození

systému BIOS pomocí souboru pro obnovení na primárním pevném
disku nebo externím klíči USB uživatele.

• Obnovení systému BIOS z pevného disku – ve výchozím
nastavení povoleno

• Automatické obnovení systému BIOS – ve výchozím nastavení
zakázáno

52 Nastavení systému

Možnost obrazovky Systémové protokoly

Tabulka 15. Možnost obrazovky Systémové protokoly

Možnost Popis

Události systému BIOS Pomocí této možnosti můžete smazat všechny protokoly.

Pokročilé konfigurace

Tabulka 16. Pokročilé konfigurace

Možnost Popis

Aktivní režim řízení spotřeby (ASPM) ASPM je mechanismus správy napájení pro zařízení PCI Express,

který snižuje spotřebu energie při plné aktivitě. Volby jsou:

• Automaticky – komunikace mezi zařízením a rozbočovačem
PCI Express.

• Zakázáno – správa ASPM je vždy vypnutá.

• Pouze L1 – správa ASPM je nastavena pro použití L1.

Nastavení systému 53

4

Odstraňování problémů se systémem

Problémy s tenkým klientem můžete během provozu zařízení odstranit pomocí ukazatelů, jako jsou diagnostické kontrolky a chybové
zprávy. Kromě toho můžete pomocí diagnostiky ePSA (Enhanced Pre-Boot System Assessment) provést kompletní diagnostiku,
a odstranit tak problémy s tenkým klientem.

Témata:

• Diagnostika ePSA (Enhanced Pre-Boot System Assessment)

• Chování napájení

• Stav napájení a stav kontrolek LED

Diagnostika ePSA (Enhanced Pre-Boot System Assessment)

O této úloze

Diagnostika ePSA (Enhanced Pre-Boot System Assessment), známá také jako diagnostika systému, provádí úplnou kontrolu hardwaru.
Diagnostika ePSA je součástí systému BIOS, který ji spouští interně. Vestavěná diagnostika systému poskytuje sadu možností pro konkrétní
zařízení nebo skupiny zařízení, které vám umožní:

• Spouštět testy automaticky nebo v interaktivním režimu

• Opakovat testy

• Zobrazit nebo ukládat výsledky testů

• Provádět důkladné testy za účelem zavedení dalších možností testování, které poskytnou další informace o zařízeních, která v testu
selhala

• Prohlížet stavové zprávy s informacemi o úspěšném dokončení testu

• Prohlížet chybové zprávy s informacemi o problémech, ke kterým během testu došlo

VÝSTRAHA

budete program používat na jiných tenkých klientech, mohou vzniknout neplatné výsledky nebo chybové zprávy.

POZNÁMKA Některé testy pro konkrétní zařízení vyžadují zásah uživatele. Při provádění diagnostických testů buďte

vždy přítomní u terminálu tenkého klienta.

K testování pouze tenkého klienta použijte diagnostiku systému, která byla dodaná se softwarem. Pokud

Spuštění diagnostiky ePSA

Kroky

1. Zapněte tenkého klienta.

2. Při spouštění tenkého klienta stiskněte klávesu F12.

54 Odstraňování problémů se systémem

Otevře se obrazovka se spouštěcí nabídkou.

3. Na obrazovce se spouštěcí nabídkou vyberte možnost Diagnostika.
Zobrazí se okno ePSA (Enhanced Pre-boot System Assessment).

4. Klikněte na tlačítko se šipkou v levém dolním rohu.
Zobrazí se úvodní stránka diagnostiky.

5. Klikněte na tlačítko se šipkou v pravém dolním rohu a přejděte na seznam stránek.
Zobrazí se seznam zjištěných položek.

6. Chcete-li spustit diagnostický test u konkrétního zařízení, stiskněte klávesu Esc a kliknutím na tlačítko Ano diagnostický test ukončete.

7. V levém podokně vyberte požadované zařízení a klikněte na možnost Spustit testy.
V případě jakéhokoli problému se zobrazí chybové kódy. Poznamenejte si chybový kód a ověřovací kód a kontaktujte společnost Dell.

Chování napájení

Tabulka 17. Chování napájení

Adaptér střídavého proudu Chování systému Chybová zpráva POST

Výkon napájecího adaptéru je větší nebo
roven požadavkům na napájení systému při
plné rychlosti procesoru.

Příkon napájecího adaptéru je menší než
požadavky na napájení systému při plné
rychlosti procesoru.

Systém se spouští normálním způsobem
a umožňuje procesoru fungovat plnou
rychlostí.

Snižte maximální rychlost procesoru na
hodnotu, která nepřevyšuje napájecí výkon
poskytovaný napájecím adaptérem.

Žádné

Výstraha – Byl zjištěn xxxxxxW napájecí
adaptér, který má nižší příkon než původně
dodaný a doporučený xxxxxxW napájecí
adaptér. Systém upraví výkon tak, aby
odpovídal dostupnému příkonu. Připojte
napájecí adaptér Dell s příkonem xxxxxx W
nebo vyšším, dosáhnete tak vyššího výkonu
systému.

Odstraňování problémů se systémem 55

Adaptér střídavého proudu Chování systému Chybová zpráva POST

Napájecí adaptér není originálním adaptérem
Dell.

Příkon napájecího adaptéru je nižší než stav
napájení procesoru.

Snižte rychlost procesoru na nejnižší
možnou hodnotu.

Žádná chybová zpráva ani zpráva při
spouštění, ale systém se vypíná.

Výstraha – Byl zjištěn xxxxxxW napájecí
adaptér, který má nižší příkon než původně
dodaný a doporučený xxxxxxW napájecí
adaptér. Systém upraví výkon tak, aby
odpovídal dostupnému příkonu. Připojte
napájecí adaptér Dell s příkonem xxxxxx W
nebo vyšším, dosáhnete tak vyššího výkonu
systému.

Pokud počítač dokončí spouštění:

Výstraha – Byl zjištěn xxxxxxW napájecí
adaptér, který má nižší příkon než původně
dodaný a doporučený xxxxxxW napájecí
adaptér. Systém nedokončí spouštění.
Připojte napájecí adaptér Dell s výkonem
xxxxxx W nebo vyšším, dosáhnete tak
vyššího výkonu systému. Stisknutím
libovolného tlačítka vypněte.

Stav napájení a stav kontrolek LED

Tabulka 18. Stavy napájení a chování kontrolek LED

Indikátor Projevy problémů Popis

Svítící bílá Tenký klient nefunguje – stav S0.

Pomalu blikající bílé světlo Tenký klient je v režimu spánku – stav S3.

Indikátor LED napájení

POZNÁMKA Chcete-li vynutit vypnutí tenkého klienta All-In-One, stiskněte a podržte tlačítko napájení po dobu alespoň

4 sekund.

Nesvítí Tenký klient je vypnutý.

Svítí oranžově Probíhá spouštění tenkého klienta.

Blikající oranžová Chyba napájení.

56 Odstraňování problémů se systémem

5

Získání pomoci

Témata:

• Kontaktování společnosti Dell

Kontaktování společnosti Dell

Požadavky

POZNÁMKA Pokud nemáte aktivní internetové připojení, můžete najít kontaktní informace na nákupní faktuře, balicím

seznamu, účtence nebo v katalogu produktů společnosti Dell.

O této úloze

Společnost Dell nabízí několik možností online a telefonické podpory a služeb. Jejich dostupnost závisí na zemi a produktu a některé služby
nemusí být ve vaší oblasti k dispozici. Chcete-li kontaktovat společnost Dell se záležitostmi týkajícími se prodejů, technické podpory nebo
zákaznického servisu:

Kroky

1. Přejděte na web Dell.com/support.

2. Vyberte si kategorii podpory.

3. Ověřte svou zemi nebo region v rozbalovací nabídce Choose a Country/Region (Vyberte zemi/region) ve spodní části stránky.

4. Podle potřeby vyberte příslušné servisní služby nebo linku podpory.

Získání pomoci 57
