Dell Wyse 5470 User Manual [no]

Alt-i-ett-tynnklienten Wyse 5470

Servicehåndbok

Notes, cautions, and warnings

NOTE: A NOTE indicates important information that helps you make better use of your product.

CAUTION: A CAUTION indicates either potential damage to hardware or loss of data and tells you how to avoid the

problem.

WARNING: A WARNING indicates a potential for property damage, personal injury, or death.

© 2018 - 2019 Dell Inc. or its subsidiaries. All rights reserved. Dell, EMC, and other trademarks are trademarks of Dell Inc. or its

subsidiaries. Other trademarks may be trademarks of their respective owners.

2019 - 08

Rev. A00

Innholdsfortegnelse

1 Utføre arbeid på tynnklienten........................................................................................................ 5

Sikkerhetsanvisninger........................................................................................................................................................... 5

Før du arbeider på den tynne klienten................................................................................................................................ 5

Forholdsregler for sikkerhet................................................................................................................................................. 6

Elektrostatisk utladning – ESD-beskyttelse.......................................................................................................................6

ESD-feltservicesett............................................................................................................................................................... 7

Transportere sensitive komponenter.................................................................................................................................. 8

Etter at du har arbeidet på den tynne klienten.................................................................................................................. 8

2 Ta ut og installere komponenter.................................................................................................... 9

Anbefalte verktøy.................................................................................................................................................................. 9

Skrueliste................................................................................................................................................................................ 9

Stativ......................................................................................................................................................................................10

Fjerne staffelistativet..................................................................................................................................................... 10

Montere på staffelistativet............................................................................................................................................12

Bakdeksel...............................................................................................................................................................................14

Fjerne bakdekselet..........................................................................................................................................................14

Sette på bakdekselet..................................................................................................................................................... 15

Vesa-monteringsbrakett..................................................................................................................................................... 16

Fjerne VESA-monteringsbraketten.............................................................................................................................. 16

Sette på VESA-monteringsbraketten.......................................................................................................................... 17

Skjermkortet......................................................................................................................................................................... 18

Fjerne OSD-kortet..........................................................................................................................................................18

Sette inn OSD-kortet.....................................................................................................................................................19

SSD (Solid state drive)....................................................................................................................................................... 20

Fjerne SSD-enheten......................................................................................................................................................20

Sett inn SSD-disken....................................................................................................................................................... 21

Minnemodul..........................................................................................................................................................................22

Ta ut minnemodulene....................................................................................................................................................22

Sette inn minnemodulene............................................................................................................................................. 23

Trådløst kort.........................................................................................................................................................................24

Fjerne trådløskortet....................................................................................................................................................... 24

Sette inn trådløskortet..................................................................................................................................................25

Varmeavleder....................................................................................................................................................................... 26

Fjerne varmeavlederen..................................................................................................................................................26

Sette inn varmeavlederen.............................................................................................................................................27

Klokkebatteri........................................................................................................................................................................ 28

Fjerne klokkebatteriet....................................................................................................................................................28

Sette inn klokkebatteriet...............................................................................................................................................29

Kamera..................................................................................................................................................................................30

Fjerne kameraet............................................................................................................................................................. 30

Sette på kameraet..........................................................................................................................................................31

Hovedkort.............................................................................................................................................................................32

Ta ut hovedkortet..........................................................................................................................................................32

Innholdsfortegnelse 3

Sette inn hovedkortet................................................................................................................................................... 33

Høyttalere.............................................................................................................................................................................35

Fjerne høyttalerne..........................................................................................................................................................35

Montere høyttalerne..................................................................................................................................................... 35

Midtramme...........................................................................................................................................................................36

Ta av midtrammen.........................................................................................................................................................36

Montere midtrammen................................................................................................................................................... 37

Gummiføtter.........................................................................................................................................................................39

Ta av gummiføttene......................................................................................................................................................39

Sette på gummiføttene.................................................................................................................................................39

Skjermpanel..........................................................................................................................................................................40

Ta av skjermpanelet...................................................................................................................................................... 40

Sette på skjermpanelet.................................................................................................................................................. 41

3 Systemoppsett...........................................................................................................................43

Oversikt over Systemoppsett............................................................................................................................................43

Tilgang til BIOS-innstillinger for tynn klient...................................................................................................................... 43

Navigeringstaster................................................................................................................................................................ 43

Oppstartssekvens................................................................................................................................................................44

Generelt (skjermalternativer).............................................................................................................................................44

Systemkonfigurasjon (skjermalternativer)....................................................................................................................... 45

Video-skjermalternativer.....................................................................................................................................................47

Sikkerhetskjermalternativer................................................................................................................................................47

Sikker oppstart (skjermalternativer)................................................................................................................................. 48

Intel Software Guard Extensions (skjermalternativer)................................................................................................... 49

Ytelse (skjermalternativer).................................................................................................................................................50

Strømstyring (skjermalternativer).....................................................................................................................................50

POST-atferd (skjermalternativer)......................................................................................................................................51

Trådløst skjermalternativ.................................................................................................................................................... 52

Støtte for virtualisering (skjermalternativer)................................................................................................................... 52

Vedlikehold (skjermalternativer)........................................................................................................................................52

Systemlogger (skjermalternativer)....................................................................................................................................53

Avanserte konfigurasjoner..................................................................................................................................................53

4 Feilsøke systemet ditt................................................................................................................ 54

5 Få hjelp..................................................................................................................................... 57

Innholdsfortegnelse

4

Diagnostikk for utvidet systemanalyse før oppstart....................................................................................................... 54

Kjøre ePSA-diagnostikk................................................................................................................................................ 54

Strømoppførsel....................................................................................................................................................................55

Strøm- og LED-status........................................................................................................................................................ 56

Kontakte Dell........................................................................................................................................................................57

1

Utføre arbeid på tynnklienten

Sikkerhetsanvisninger

Nødvendige forutsetninger

Følg disse retningslinjene for sikkerhet for å verne om din egen sikkerhet og beskytte tynnklienten mot mulig skade. Med mindre noe annet
blir angitt, forutsetter hver av veiledningene i dette dokumentet følgende:

• Du har lest sikkerhetsanvisningene som fulgte med tynnklienten.

• En komponent kan byttes ut eller--hvis enheten er kjøpt separat--settes inn ved å utføre trinnene for demontering av komponenten i
motsatt rekkefølge.

Om denne oppgaven

ADVARSEL Koble fra alle strømkilder før du åpner dekselet eller paneler på tynnklienten. Når du er ferdig med arbeidet

inni datamaskinen, setter du plass alle deksler, paneler og skruer før du kobler til strømkilden.

MERK Før du arbeider inne i tynnklienten, må du lese sikkerhetsinformasjonen som fulgte med tynnklienten. Hvis du vil

ha mer informasjon om gode sikkerhetsrutiner, kan du gå til nettsiden for overholdelse av forskrifter på www.dell.com/

regulatory_compliance.

FORSIKTIG Mange reparasjoner skal kun gjøres av en sertifisert servicetekniker. Du skal kun utføre feilsøking og enkle

reparasjoner som autorisert i dokumentasjonen for produktet, eller som beskrevet av nett- eller telefontjenesten og
kundestøtteteamet. Skade forårsaket av servicearbeid som ikke er godkjent av Dell, dekkes ikke av garantien. Les og
følg sikkerhetsinstruksjonene som følger med produktet.

FORSIKTIG Unngå elektrostatisk utlading. Forbind deg selv til jord med en jordingsstropp rundt håndleddet eller ved å

berøre en umalt metallflate samtidig som du berører en tilkobling på baksiden av tynnklienten.

FORSIKTIG Vær forsiktig ved håndtering av komponenter og kort. Berør ikke komponentene eller kontaktene på et kort.

Hold kortet i kantene eller monteringsbeslaget av metall. Hold komponenter ved å ta tak i kantene, ikke i pinnene.

FORSIKTIG Når du kobler fra en kabel, må du trekke i kontakten eller i strekkavlastningsløkken og ikke i selve kabelen.

Noen kabler har kontakter med låsetapper. Hvis du skal koble fra en slik kabel, trykker du inn låsetappene før du kobler
fra kabelen. Når koblingene trekkes fra hverandre, skal de holdes på rett linje for å unngå at pinnene på koblingene blir
bøyd. Før du kobler til en kabel, må du også passe på at begge koblingene vender riktig vei og er på linje.

MERK Fargen på tynnklienten og enkelte komponenter kan se annerledes ut enn i dette dokumentet.

Før du arbeider på den tynne klienten

Du må utføre trinnene nedenfor før du arbeider på den tynne klienten.

Om denne oppgaven

Hvis du vil ha mer informasjon om gode sikkerhetsrutiner, kan du gå til nettsiden for overholdelse av forskrifter

MERK

på www.Dell.com/regulatory_compliance.

Trinn

1. Lagre og lukk eventuelle åpne filer, og avslutt alle åpne apper.

2. Klikk på Start > Strøm > Slå av for å slå av den tynne klienten.

Utføre arbeid på tynnklienten 5

MERK Du kan se instruksjoner for å slå av i dokumentasjonen til det respektive operativsystemet.

3. Koble den tynne klienten og alt tilkoblet utstyr fra strømuttakene.

4. Koble alle nettverkskabler fra den tynne klienten.

5. Koble alle tilkoblede enheter og alt tilleggsutstyr, som tastatur, mus og skjerm, fra den tynne klienten.

Forholdsregler for sikkerhet

Kapittelet om forholdsregler for sikkerhet gir en detaljert beskrivelse av hvilke trinn du må ta før du utfører demontering.

Følg disse forholdsreglene før du utfører installasjoner eller repareringsprosedyrer som innebærer montering eller demontering:

• Slå av systemet, også alt tilkoblet tilleggsutstyr.

• Koble systemet og alt tilkoblet utstyr fra strømkilden.

• Koble fra alle nettverkskabler, telefoner og telekommunikasjonslinjer fra systemet.

• Bruk et ESD-feltservicesett når du arbeider med et nettbretten bærbar PC,eller en PC, for å unngå skade på grunn av elektrostatisk
utladning (ESD).

• Etter at du har fjernet en systemkomponent, plasserer du den fjernede komponenten på en antistatisk matte.

• Bruk sko med ikke-strømførende gummisåler for å redusere sjansen for å få støt.

Standby-strøm

Dell-produkter med standby-strøm må kobles fra før du åpner dekslet. Systemer som har standby-strøm, bruker fortsatt strøm mens de er
av. Den interne strømmen gjør at systemet kan slås på eksternt (vekking via LAN) og suspenderes igjen i en hvilemodus, og har andre
funksjoner for avansert strømstyring.

Trekk ut kontakten og trykk og hold inne strømknappen i 15 sekunder for å lade ut gjenværende strøm på hovedkortet. Ta batteriet ut av
bærbare mobile enheter,nettbrettog bærbare PC-er.

Potensialutjevning

Potensialutjevning er en metode for tilkobling av to eller flere jordingsledere til samme elektriske potensial. Dette gjøres ved hjelp av et
feltservicesett for elektrostatisk utladning (ESD). Når du kobler til en utjevningsledning, må du forsikre deg om at den er koblet til rent
metall, og aldri til en overflate som er malt eller som består av et annet materiale enn metall. Sikkerhetsstroppen må være godt strammet
slik at den berører huden, og sørg for at du fjerner alle smykker, som klokker, armbånd eller ringer, før du tar borti utjevningsledningen og
utstyret.

Elektrostatisk utladning – ESD-beskyttelse

ESD er et stort problem når du håndterer elektroniske komponenter, spesielt sensitive komponenter som utvidelseskort, prosessorer,
minne-DIMM-er og hovedkort. Svært små ladninger kan skade kretser på måter som kanskje ikke er åpenbare, som midlertidige problemer
eller en forkortet levetid på produktet. Etterhvert som bransjen driver produkter med lavere strømforbruk og økt tetthet, er det viktig at
ESD-beskyttelsen er enda bedre.

På grunn av den økte tettheten i halvledere som brukes i de nyeste Dell-produktene, er følsomheten for statisk skade nå høyere enn i
tidligere Dell-produkter. Derfor er en del tidligere godkjente metoder for håndtering av deler ikke lenger aktuelle.

To kjente typer ESD-skade er alvorlige og midlertidige feil.

• Alvorlig – alvorlige feil representerer omtrent 20 prosent av ESD-relaterte feil. Skaden fører til et umiddelbart og fullstendig tap av
enhetens funksjonalitet. Et eksempel på en alvorlig feil er et minne-DIMM som har mottatt et statisk støt, og som umiddelbart
genererer symptomet «Ingen POST/ingen video» med en signalkode som ble sendt for manglende eller ikke-fungerende minne.

• Midlertidig – midlertidige feil representerer omtrent 80 prosent av ESD-relaterte feil. Den høye frekvensen av periodiske feil betyr at
som oftest når skaden inntreffer, blir den ikke gjenkjent umiddelbart. DIMM mottar et statisk støt, men sporingen er kun svak, og gir
ikke umiddelbart synlige symptomer relatert til skaden. Den reduserte sporingen kan ta uker eller måneder før den smelter, og i
mellomtiden kan det føre til redusert minneintegritet, periodiske minnefeil osv.

Den typen skade som er vanskeligere å gjenkjenne og feilsøke, er den midlertidige (også kalt latent eller «walking wounded» (vandrende
såret)).

Utfør følgende trinn for å forhindre ESD-skade:

• Bruk en kablet, antistatisk sikkerhetsstropp som er godt jordet. Bruken av trådløse antistatiske sikkerhetstropper tillates ikke lenger
fordi de ikke gir tilstrekkelig beskyttelse. Når du berører kabinettet før du håndterer deler, gir ikke disse tilstrekkelig ESD-beskyttelse på
deler med større følsomhet for ESD-skade.

Utføre arbeid på tynnklienten

6

• Håndter alle komponenter som er følsomme for statisk elektrisitet på et sted som er sikret mot statisk elektrisitet. Hvis det er mulig,
bruk antistatiske underlag på gulvet og arbeidsbenken.

• Når du pakker ut fra emballasjen en komponent som er følsom for statisk elektrisitet, ikke fjern komponenten fra det antistatiske
pakkematerialet før du er klar til å installere komponenten. Før du pakker opp den antistatiske emballasjen, må du passe på at du først
lader ut all statisk elektrisitet fra kroppen din.

• Når en komponent som er følsom mot statisk elektrisitet skal transporteres, plasser den i en antistatisk pose eller et antistatisk
pakkemateriale.

ESD-feltservicesett

Det uovervåkede feltservicesettet er det mest brukte servicesettet. Hvert feltservicesettet omfatter tre hovedkomponenter: en
antistatisk matte, en antistatisk sikkerhetsstropp og en utjevningsledning.

Komponentene i et ESD-feltservicesett

Komponentene i et ESD-feltservicesett er:

• Antistatisk matte – den antistatiske matten er avledende, og deler kan plasseres på denne under serviceprosedyrer. Når du bruker
en antistatisk matte, skal den antistatiske sikkerhetsstroppen være koblet til matten og til alle eventuelle metalldeler på systemet som
du arbeider på. Når denne har blitt implementert på riktig måte, kan erstatningsdelene fjernes fra ESD-posen og plasseres direkte på
matten. ESD-sensitive elementer er trygge i hånden, på ESD-matten, i systemet eller inne i en pose.

• Antistatisk sikkerhetsstropp og utjevningsledning – den antistatiske sikkerhetsstroppen og utjevningsledningen kan kobles
direkte mellom håndleddet ditt og rent metall på maskinvaren hvis ESD-matten ikke er nødvendig, eller de kan kobles til den
antistatiske matten for å beskytte maskinvare som er midlertidig plassert på matten. Den fysiske tilkoblingen av den antistatiske
sikkerhetsstroppen og utjevningsledningen mellom huden din, ESD-matten og maskinvaren, kalles for potensialutjevning. Bruk bare
feltservicesett som har en antistatisk sikkerhetsstropp, en matte og en utjevningsledning. Bruk aldri trådløse antistatiske
sikkerhetsstropper. Vær alltid oppmerksom på at de interne kablene i en antistatisk sikkerhetsstropp kan bli utsatt for skade ved
normal slitasje, og må kontrolleres jevnlig med en testeenhet for disse for å unngå ESD-skade på maskinvare. Vi anbefaler at du tester
den antistatiske sikkerhetsstroppen og utjevningsledningen minst én gang i uken.

• Tester for ESD-sikkerhetsstroppen – kablene inne i en ESD-stropp kan bli utsatt for skader over tid. Når du bruker et uovervåket
sett, er den beste praksisen å teste stroppen før hver serviceøkt, og minst én gang i uken. En sikkerhetsstropptester er den beste
metoden for å utføre denne testen. Hvis du ikke har din egen tester, må du kontakte ditt lokale kontor for å finne ut om de har en. Når
du skal utføre testen, må du plugge stroppens utjevningsledning inn i testeren mens den er festet til håndleddet ditt, og trykke på
knappen for å teste. En grønn LED-lampe lyser hvis testen er vellykket, mens en rød LED-lampe lyser og en alarm høres hvis testen er
mislykket.

• Isolasjonselementer – det er avgjørende å holde ESD-sensitive enheter, slik som varmeavledere av plast, borte fra interne deler som
er isolatorer og ofte svært ladet.

• Arbeidsmiljø – før du implementerer ESD-feltetservicesettet, må du vurdere kundens lokaler. For eksempel er implementering av
pakken for et servermiljø annerledes enn for et miljø med en stasjonær eller bærbar PC. Servere installeres vanligvis i et stativ inne i et
datasenter. Stasjonære PC-er eller bærbare datamaskiner blir vanligvis plassert på skrivebord eller i avlukker på et kontor. Se alltid
etter et stort, åpent og flatt arbeidsområde som er uten rot og stort nok til å implementere ESD-settet, med ekstra plass til å legge
deler til typen system som repareres. Arbeidsområdet bør også være fritt for isolatorer som kan forårsake en ESD-hendelse. I
arbeidsområdet skal isolatorer som isopor og plast alltid flyttes minst 30 cm bort fra sensitive deler før du fysisk håndterer
maskinvarekomponenter.

• ESD-emballasje – alle ESD-sensitive enheter må sendes og mottas i statisk sikker emballasje. Metalliske poser som beskytter mot
statisk elektrisitet, foretrekkes. Du bør imidlertid alltid returnere den skadede delen ved bruk av samme ESD-pose og emballasje som
den nye delen kom i. ESD-posen skal brettes og forsegles, og all skumemballasje som fulgte med bør benyttes i den opprinnelige
boksen som den nye delen kom i. ESD-sensitive enheter bør bare tas ut av emballasjen på en ESD-beskyttet arbeidsflate, og deler skal
aldri plasseres oppå ESD-posen, fordi det kun er innsiden av posen som er skjermet. Plasser alltid delene i hånden, på ESD-matten, i
systemet eller inne i en antistatisk pose.

• Transport av sensitive komponenter – Når du transporterer ESD-sensitive komponenter som reservedeler eller deler som skal
returneres til Dell, er det viktig at du plasserer disse delene i antistatiske poser for sikker transport.

Sammendrag av ESD-beskyttelse

Det anbefales at alle feltserviceteknikere bruker den tradisjonelle kablede ESD-beskyttende antistatiske stroppen og den beskyttende
antistatiske matten når de utfører vedlikehold på Dell-produkter. I tillegg er det viktig at teknikere holder sensitive deler atskilt fra alle
isolasjonsdeler mens de utfører service, og at de bruker antistatiske poser for transport av sensitive komponenter.

Utføre arbeid på tynnklienten

7

Transportere sensitive komponenter

Når du transporterer ESD-sensitive komponenter som erstatningsdeler eller deler som skal returneres til Dell, er det viktig at du plasserer
disse delene i antistatiske poser for sikker transport.

Løfting av utstyr

Følg disse retningslinjene ved løfting av tungt utstyr:

FORSIKTIG Du må ikke løfte mer enn 23 kg. Bruk alltid flere personer, eller bruk en mekanisk løfteenhet.

1. Sørg for å stå et sted du har god balanse. Stå med bena fra hverandre og pek tærne utover for mer stabilitet.

2. Stram magemusklene. Magemusklene støtter ryggraden når du løfter, og tar en del av belastningen.

3. Løft med bena og ikke med ryggen.

4. Hold utstyret du løfter nært kroppen. Jo nærmere det holdes ryggraden, jo mindre belaster det ryggen.

5. Hold ryggen rett, også når du løfter eller setter ned utstyret. Ikke len deg på utstyret når du setter det ned. Unngå å vri på kroppen
eller ryggen.

6. Følg de samme teknikkene i omvendt rekkefølge for å sette ned utstyret.

Etter at du har arbeidet på den tynne klienten

Om denne oppgaven

FORSIKTIG

Trinn

1. Sett på plass igjen alle skruene, og kontroller at det ikke er noen løse skruer inne i tynnklienten.

2. Koble til alle eksterne enheter og kabler og alt tilleggsutstyr som du fjernet da du arbeidet med den tynne klienten.

3. Koble den tynne klienten og alle tilkoblede enheter til strømuttakene.

4. Slå på den tynne klienten

Ikke la løse skruer bli igjen i tynnklienten. Dette kan skade den tynne klienten.

8

Utføre arbeid på tynnklienten

Ta ut og installere komponenter

Anbefalte verktøy

Prosedyrene i dette dokumentet kan kreve at du bruker følgende verktøy:

• Stjerneskrujern: nr. 0, 1 og 2

• Plastspiss

Skrueliste

Tabell 1. Alt-i-ett Wyse 5470

Komponent Skrutype Antall Skruebilde

Kabeldeksel M3x9 1

Hovedkortskjold M3x5 5

2

SSD-disk/Intel Optane-kort M2x2,5 1

Skjold til WLAN-kort M2x2,5 2

WLAN-kort M2x2,5 1

Systemvifte M3 x5 3

Pop-up-kameraenhet M3x5 2

Ramme for pop-up-kamera M3x5 5

Bunndeksel M3x5 4

PSU-kabel M3x5 1

Strømforsyningsenhet Bilde: –
PSU

M3x5 1

Vifte for strømforsyningsenhet –
PSU-vifte

M3x5 2

Ta ut og installere komponenter 9

Komponent Skrutype Antall Skruebilde

Inngangs- og utgangsbrakett M3x5 3

Hovedkort M3x5 9

Høyttalere M3 4+7,1 XZN 4

strømknappkort M3x5 1

Mikrofon M2x2,5 2

Inngangs- og utgangskortskjold M3x5 2

Inngangs- og utgangskort M2.5x3.5 2

Hodetelefonport M3x5 1

Antenner M2x2,5 2

Skjermpanel M3x5 8

Midtramme M3x5 11

Stativ

Fjerne staffelistativet

Nødvendige forutsetninger

Følg fremgangsmåten i Before working on your thin client.

Om denne oppgaven

Følgende bilde viser plasseringen av stativet og gir en visuell presentasjon av hvordan du fjerner det.

Ta ut og installere komponenter

10

Ta ut og installere komponenter 11

Trinn

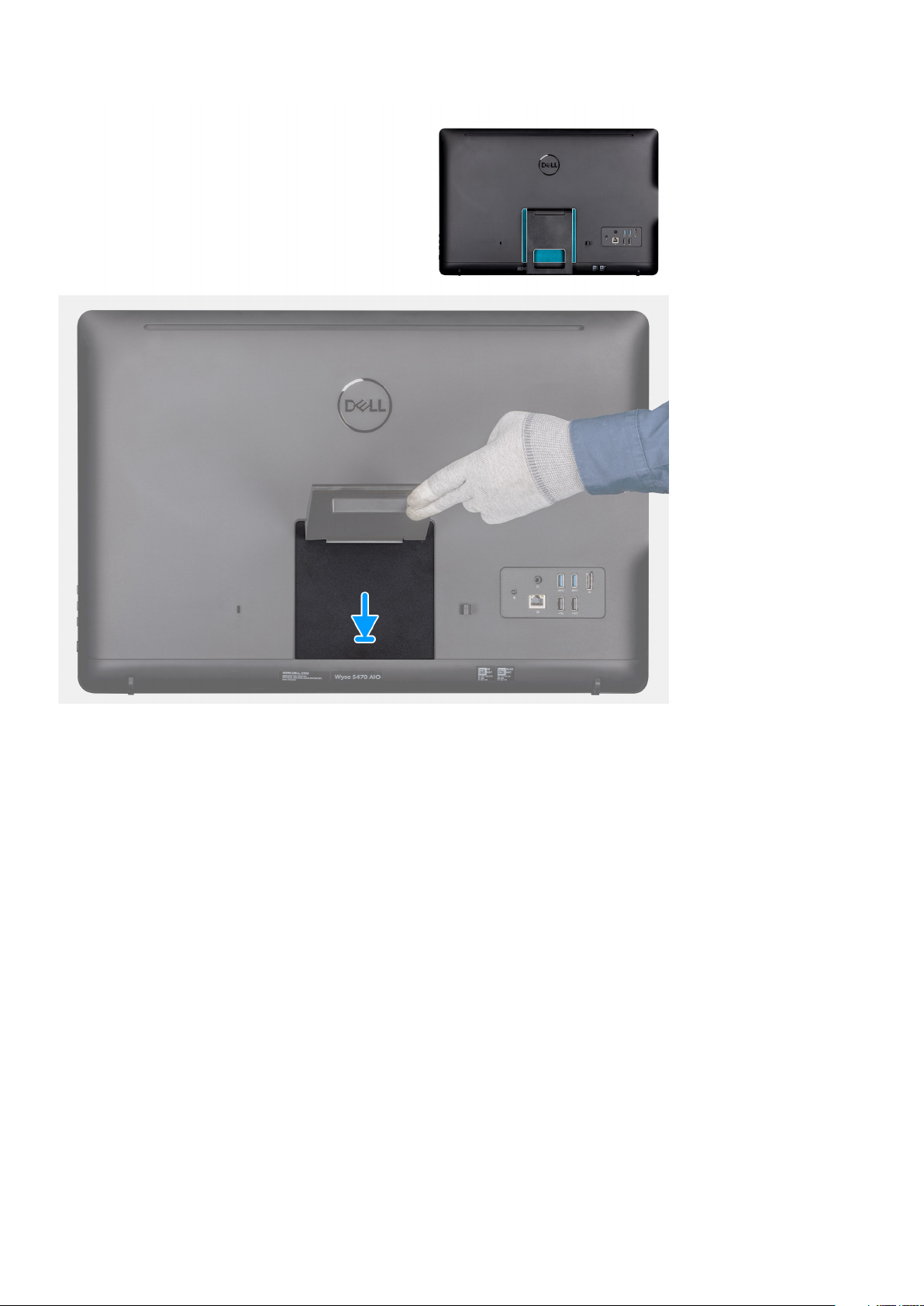

1. Lirk stativdekselet fra bakdekselet ved hjelp av en plastspiss.

2. Skyv og fjern stativdekselet fra bakdekselet.

3. Fjern de to skruene (M4x8) som fester staffelistativet til braketten, og løft stativet av bakdekselet.

Montere på staffelistativet

Nødvendige forutsetninger

Hvis du skal bytte ut en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Om denne oppgaven

Følgende bilde viser plasseringen av staffelistativet og gir en visuell presentasjon av installasjonsprosessen.

Ta ut og installere komponenter

12

Ta ut og installere komponenter 13

Trinn

1. Juster skruehullene på stativbraketten etter skruehullene på staffelistativet.

2. Stram til de to skruene (M4x8) som fester staffelistativet til kabinettet.

3. Skyv inn og plasser stativdekselet på stativbraketten.

Bakdeksel

Fjerne bakdekselet

Nødvendige forutsetninger

1. Følg fremgangsmåten i Before working on your thin client.

2. Ta av stativet.

Om denne oppgaven

Følgende bilde viser plasseringen av bakdekselet og gir en visuell presentasjon av hvordan du fjerner det.

Ta ut og installere komponenter

14

Trinn

1. Bruk en plastspiss til å lirke bakdekselet fra rammen.

2. Sørg for at alle hakkene låses opp ved å bruke spissen rundt tynnklienten.

3. Løft dekselet bort fra rammen på tynnklienten.

Sette på bakdekselet

Nødvendige forutsetninger

Hvis du erstatter en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Om denne oppgaven

Følgende bilde viser plasseringen av bakdekselet og gir en visuell presentasjon av installasjonsprosessen:

Ta ut og installere komponenter

15

Trinn

1. Plasser bakdekselet på systemkabinettet.

2. Juster hakkene på bakdekslet etter sporene på kabinettet.

3. Trykk bakdekselet på kabinettet, og kontroller at alle låsene er festet på plass.

Neste trinn

1. Sett på stativet.

2. Følg fremgangsmåten i Etter at du har arbeidet på tynnklienten.

Vesa-monteringsbrakett

Fjerne VESA-monteringsbraketten

Nødvendige forutsetninger

1. Følg fremgangsmåten i Before working on your thin client.

2. Ta av stativet.

3. Ta av bakdekselet.

Om denne oppgaven

Følgende bilde viser plasseringen til VESA-monteringsbraketten, og gir en visuell presentasjon av hvordan du fjerner den.

Ta ut og installere komponenter

16

Trinn

1. Fjern de fire skruene (M3x5) som fester VESA-monteringsbraketten til midtdekselet.

2. Løft VESA-monteringsbraketten ut av midtdekselet.

3. Noter deg hvordan høyttalerkabelen er lagt under VESA-monteringsbraketten, og fjern den fra kabelføringen.

Sette på VESA-monteringsbraketten

Nødvendige forutsetninger

Hvis du skal bytte ut en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Om denne oppgaven

Følgende bilde viser plasseringen til VESA-monteringsbraketten, og gir en visuell presentasjon av hvordan du setter den på.

Ta ut og installere komponenter

17

Trinn

1. Juster skruehullene på VESA-monteringsbraketten etter skruehullene på midtrammen.

2. Skru inn de fire skruene (M3x5) som fester vesa-monteringsbraketten til midtrammen.

3. Før høyttalerkabelen gjennom kabelføringene på VESA-monteringsbraketten.

Neste trinn

1. Sett på bakdekselet.

2. Monter stativet.

3. Følg fremgangsmåten i After working on your thin client.

Skjermkortet

Fjerne OSD-kortet

Nødvendige forutsetninger

1. Følg fremgangsmåten i Before working on your thin client.

2. Ta av stativet.

3. Ta av bakdekselet.

4. Ta av VESA-monteringsbraketten.

Om denne oppgaven

Følgende bilde viser plasseringen av OSD-kortet, og gir en visuell presentasjon av fremgangsmåten for å fjerne det.

Ta ut og installere komponenter

18

Trinn

1. Løft opp låsen, og koble kabelen fra hovedkortet.

2. Fjern OSD-kabelen fra midtrammen.

3. Flytt festeklemmen bort fra kontrollknappkortet og løft OSD-kortet ut av sporet.

Sette inn OSD-kortet

Nødvendige forutsetninger

Hvis du skal bytte ut en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Om denne oppgaven

Følgende bilde viser plasseringen til OSD-kortet, og gir en visuell presentasjon av hvordan du installerer det:

Ta ut og installere komponenter

19

Trinn

1. Ta av festeklemmen og plasser OSD-kortet slik at det låser seg fast på skjermrammen.

2. Fest teipen som fester OSD-kortet til midtrammen.

3. Koble kabelen til kontakten på hovedkortet.

4. Sett på låsen for å feste kabelen.

Neste trinn

1. Sett på vesa-monteringsbraketten.

2. Sett på bakdekselet.

3. Monter stativet.

4. Følg fremgangsmåten i After working on your thin client.

SSD (Solid state drive)

Fjerne SSD-enheten

Nødvendige forutsetninger

1. Følg fremgangsmåten i Before working inside your thin client.

2. Ta av stativet.

3. Ta av bakdekselet.

Om denne oppgaven

Følgende bilde viser plasseringen til SSD-disken, og gir en visuell presentasjon av hvordan du fjerner den.

Ta ut og installere komponenter

20

Trinn

1. Fjern skruene (M2x3,5) som fester SSD-disken til hovedkortet.

2. Skyv SSD-disken, og ta den ut av SSD-stasjonssporet på hovedkortet.

Sett inn SSD-disken

Nødvendige forutsetninger

Hvis du skal bytte ut en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Om denne oppgaven

Følgende bilde viser plasseringen til SSD-disken, og gir en visuell presentasjon av hvordan du installerer den.

Ta ut og installere komponenter

21

Trinn

1. Juster hakket på SSD-disken etter tappen på SSD-disksporet, og skyv SSD-disken inn i SSD-disksporet på hovedkortet.

2. Skru inn skruene (M2x3.5) som fester SSD-disken til hovedkortet.

Neste trinn

1. Sett på bakdekselet.

2. Monter stativet.

3. Følg fremgangsmåten i After working inside your thin client.

Minnemodul

Ta ut minnemodulene

Nødvendige forutsetninger

1. Følg fremgangsmåten i Before working on your thin client.

2. Ta av stativet.

3. Ta av bakdekselet.

Om denne oppgaven

Følgende bilde viser plasseringen til minnemodulene, og gir en visuell presentasjon av hvordan du fjerner dem.

Ta ut og installere komponenter

22

Trinn

1. Bruk fingertuppene til å skille festeklemmene forsiktig fra hverandre på hver ende av minnemodulsporet, helt til minnemodulen spretter
opp.

2. Skyv og ta minnemodulen ut av minnemodulsporet.

Sette inn minnemodulene

Nødvendige forutsetninger

Hvis du skal bytte ut en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Om denne oppgaven

Følgende bilde viser plasseringen til minnemodulene, og gir en visuell presentasjon av hvordan du setter dem inn.

Ta ut og installere komponenter

23

Trinn

1. Juster hakket på minnemodulen med tappen på minnemodulsporet.

2. Skyv minnemodulen godt inn i kontakten i en vinkel, og trykk minnemodulen ned slik at den klikker på plass.

Neste trinn

1. Sett på bakdekselet.

2. Monter stativet.

3. Følg fremgangsmåten i After working on your thin client.

Trådløst kort

Fjerne trådløskortet

Nødvendige forutsetninger

1. Følg fremgangsmåten i Før du arbeider på tynnklienten.

2. Løsne stativet.

3. Fjern bakdekslet.

Om denne oppgaven

Følgende bilde viser plasseringen til det trådløse kortet, og gir en visuell presentasjon av hvordan du fjerner det:

Ta ut og installere komponenter

24

Trinn

1. Fjern skruen (M2x3,5) som holder braketten til trådløskortet og selve trådløskortet til hovedkortet.

2. Løft braketten til trådløskortet av trådløskortet.

3. Koble antennekablene fra trådløskortet.

4. Skyv trådløskortet ut av sporet til trådløskortet.

Sette inn trådløskortet

Nødvendige forutsetninger

Hvis du erstatter en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Om denne oppgaven

Følgende bilde viser plasseringen til trådløskortet, og gir en visuell presentasjon av hvordan du setter det inn:

Ta ut og installere komponenter

25

Trinn

1. Juster sporet på trådløskortet med tappen på trådløskortsporet, og skyv kortet inn i sporet.

2. Koble antennekablene til det trådløskortet.

3. Skyv braketten til trådløskortet over trådløskortet.

4. Juster skruehullene på braketten til trådløskortet etter skruehullet på trådløskortet.

5. Skru inn igjen skruen (M2x3,5) som holder braketten til trådløskortet og selve trådløskortet til hovedkortet.

Neste trinn

1. Sett på bakdekselet.

2. Fest stativet igjen.

3. Følg fremgangsmåten i Etter at du har arbeidet på tynnklienten.

Varmeavleder

Fjerne varmeavlederen

Nødvendige forutsetninger

1. Følg fremgangsmåten i Before working on your thin client.

2. Ta av stativet.

3. Ta av bakdekselet.

Om denne oppgaven

Følgende bilde viser plasseringen til trådløskortet, og gir en visuell presentasjon av hvordan du fjerner det.

Avhengig av konfigurasjonen du bestilte, kan antall skruer og utseendet til varmeavlederenheten være forskjellig.

MERK

26 Ta ut og installere komponenter

Trinn

1. Løsne festeskruene i rekkefølge (angitt på varmeavlederen), som fester varmeavlederen til hovedkortet.

2. Løft varmeavlederen vekk fra hovedkortet.

Sette inn varmeavlederen

Nødvendige forutsetninger

Hvis du skal bytte ut en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Om denne oppgaven

Følgende bilde viser plasseringen til varmeavlederen, og gir en visuell presentasjon av hvordan du setter den inn.

Ta ut og installere komponenter

27

Trinn

1. Juster festeskruene på varmeavlederen med skruehullene på hovedkortet.

2. Stram til de fire skruene (M3x7) i rekkefølge (angitt på varmeavlederen), som fester varmeavlederen til hovedkortet.

Neste trinn

1. Sett på bakdekselet.

2. Sett på stativet.

3. Følg fremgangsmåten i After working on your thin client.

Klokkebatteri

Fjerne klokkebatteriet

Nødvendige forutsetninger

1. Følg fremgangsmåten i Før du arbeider på tynnklienten.

2. Ta av stativet.

3. Ta av bakdekselet.

Om denne oppgaven

Følgende bilde viser plasseringen til klokkebatteriet, og gir en visuell presentasjon av hvordan du fjerner det.

Ta ut og installere komponenter

28

Trinn

1. Lirk ut klokkebatteriet ved hjelp av en plastspiss.

2. Ta klokkebatteriet ut av holderen.

Sette inn klokkebatteriet

Nødvendige forutsetninger

Hvis du erstatter en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Om denne oppgaven

Følgende bilde viser plasseringen av klokkebatteriet og gir en visuell presentasjon av installasjonsprosessen:

Ta ut og installere komponenter

29

Trinn

Sett klokkebatteriet inn i holderen, og trykk til det smetter på plass.

Neste trinn

1. Fest bakdekselet.

2. Monter stativet.

3. Følg fremgangsmåten i Etter at du har arbeidet på tynnklienten.

Kamera

Fjerne kameraet

Nødvendige forutsetninger

1. Følg fremgangsmåten i Før du arbeider på tynnklienten.

2. Ta av stativet.

3. Ta av bakdekselet.

Om denne oppgaven

Følgende bilde viser plasseringen til kameraet, og gir en visuell presentasjon av hvordan du fjerner det.

Ta ut og installere komponenter

30

Trinn

1. Merk hvor antennen, mikrofonen og kameraet er lagt, og fjern kablene fra kabelføringene på skjermrammen og midtdekselet.

2. Bruk fingertuppene, trykk på festeklemmen, og løft kameraenheten.

3. Koble kamerakabelen fra kameraet.

4. Koble fra kameraenheten fra tappen på skjermrammen.

Sette på kameraet

Nødvendige forutsetninger

Hvis du erstatter en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Om denne oppgaven

Følgende bilde viser plasseringen av kameraet og gir en visuell presentasjon av installasjonsprosessen:

Ta ut og installere komponenter

31

Trinn

1. Koble kamerakabelen til porten på hovedkortet.

2. Koble kameraenheten til tappene på skjermrammen.

3. Trykk kameraenheten inn i sporet på skjermrammen slik at festeklemmen låses på plass.

4. Før skjermkabelen gjennom kabelføringene på midtrammen og skjermrammen.

Neste trinn

1. Fest bakdekselet.

2. Sett på stativet.

3. Følg fremgangsmåten i Etter at du har arbeidet på tynnklienten.

Hovedkort

Ta ut hovedkortet

Nødvendige forutsetninger

1. Følg fremgangsmåten i Før du utfører arbeid inne i tynnklienten.

2. Ta av stativet.

3. Ta av bakdekselet.

4. Ta av Vesa-enheten.

5. Ta ut minnemodulen.

6. Ta ut SSD-disken.

7. Ta ut WLAN-kortet.

8. Ta ut varmeavlederen.

Om denne oppgaven

Følgende bilde viser plasseringen av hovedkortet, og gir en visuell presentasjon av fremgangsmåten for å fjerne det:

Ta ut og installere komponenter

32

Trinn

1. Koble kamerakabelen, høyttalerkabelen, OSD-kortkabelen og omformerkabelen fra hovedkortet.

2. Ta varmeavlederen av hovedkortet.

3. Fjern teipen på midtrammen, som fester OSD-kortkabelen til hovedkortet.

4. Koble skjermkabelen fra hovedkortet ved hjelp av uttrekkstappen.

5. Løft minnemodulen ut av minnemodulsporet på hovedkortet.

6. Ta WLAN-kortet ut av sporet på hovedkortet.

7. Fjern de fire skruene (M3x5) som fester hovedkortet til midtrammen.

8. Løft og flytt hovedkortet forsiktig mot venstre for å frigjøre hovedkortet fra rammen til USB-porten / den global hodetelefonporten på
midtrammekabinettet.

Sette inn hovedkortet

Nødvendige forutsetninger

Hvis du erstatter en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Om denne oppgaven

Følgende bilde viser plasseringen av hovedkortet, og gir en visuell presentasjon av installasjonsprosedyren:

Ta ut og installere komponenter

33

Trinn

1. Skyv hovedkortet inn i sporene på midtrammen.

2. Juster skruehullene på hovedkortet etter skruehullene på kabinettet.

3. Sett inn de fire skruene (M3x5) øverst på hovedkortet.

4. Sett varmeavlederkabelen inn i hovedkortet.

5. Koble omformerkortkabelen til hovedkortet, og sørg for at de sitter på plass.

6. Koble skjermkabelen til hovedkortet, og lukk låsen for å feste kabelen.

7. Koble kamerakabelen til hovedkortet, og sørg for at den sitter på plass.

8. Koble LVDS-skjermkabelen til hovedkortet.

9. Koble høyttalerkabelen til hovedkortet.

Neste trinn

1. Sett inn varmeavlederen.

2. Sett inn WLAN-kortet.

3. Sett inn SSD-disken.

4. Sett på minnemodulen.

5. Sett inn Vesa-braketten.

6. Sett på bakdekselet.

7. Sett på stativet.

Ta ut og installere komponenter

34

Høyttalere

Fjerne høyttalerne

Nødvendige forutsetninger

1. Følg fremgangsmåten i Før du arbeider på tynnklienten.

2. Ta av stativet.

3. Ta av bakdekselet.

Om denne oppgaven

Følgende bilde viser plasseringen av høyttalerne, og gir en visuell presentasjon av hvordan du fjerner dem:

Trinn

1. Koble høyttalerkabelen fra hovedkortet.

2. Fjern høyttalerkabelen fra føringssporet på VESA-monteringsbraketten.

3. Noter deg hvordan høyttalerkabelen er lagt på skjermrammen, og fjern skruen (M3x5) som fester kabelen til midtrammen.

4. Fjern teipen fra VESA-monteringsbraketten.

5. Løft høyttalerne sammen med høyttalerkabelen, ut av skjermenheten.

Montere høyttalerne

Nødvendige forutsetninger

Hvis du erstatter en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Om denne oppgaven

Følgende bilde viser plasseringen av høyttalerne og gir en visuell presentasjon av installasjonsprosessen.

Ta ut og installere komponenter

35

Trinn

1. Bruk justeringspostene for å plassere høyttalerne på skjermenheten.

2. Før skjermkabelen gjennom kabelføringene på skjermrammen.

3. Fest teipen til høyttalerkabelen på VESA-monteringsbraketten og kabelføringen.

4. Koble høyttalerkabelen til hovedkortet.

Neste trinn

1. Sett på bakdekselet.

2. Sett på igjen stativet.

3. Følg fremgangsmåten i Etter at du har arbeidet på tynnklienten.

Midtramme

Ta av midtrammen

Nødvendige forutsetninger

1. Følg fremgangsmåten i Før du arbeider på tynnklienten.

2. Løsne stativet.

3. Fjern bakdekslet.

4. Ta av VESA-enheten.

5. Fjern SSD-disken.

6. Ta ut trådløskortet.

7. Ta ut varmeavlederen.

8. Ta ut hovedkortet.

9. Ta ut OSD-kortet.

10. Ta ut høyttaleren.

Om denne oppgaven

Følgende bilde viser plasseringen av midtrammen og gir en visuell presentasjon av hvordan du fjerner den:

Ta ut og installere komponenter

36

Trinn

1. Merk deg føringen til kablene på antennen, kameraet og mikrofonen, og ta kablene ut av kabelføringene på midtrammen.

2. Ta ut kabelen til omformerkortet fra skjermpanelet, og fjern den fra midtrammen.

3. Fjern de åtte skruene (M3x3) som fester midtdekselet til skjermpanelet.

4. Fjern de 18 skruene (M3x5) som fester midtrammen til kabinettet.

5. Løsne midtdekselet fra tappene på skjermenheten.

6. Skyv skjermkabelen gjennom sporet på skjermenheten.

7. Løft midtrammen av kabinettet.

Montere midtrammen

Nødvendige forutsetninger

Hvis du erstatter en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Om denne oppgaven

Følgende bilde viser plasseringen av midtrammen og gir en visuell presentasjon av installasjonsprosessen:

Ta ut og installere komponenter

37

Trinn

1. Innrett sporene på midtrammen med sporene på kabinettet.

2. Skyv skjermkabelen gjennom sporet på midtrammen.

3. Plasser midtrammen på skjermenheten, og trykk ned slik at det låses på plass.

4. Skru inn igjen de 18 skruene (M3x5) som fester midtrammen til kabinettet.

5. Skru inn igjen de åtte skruene (M3x3) som fester midtrammen til skjermpanelet.

6. Koble kabelen til omformerkortet til skjermpanelet, og før kabelen oppå midtrammen.

7. Før kablene til antennen, kameraet og mikrofonen gjennom kabelføringene på midtrammen.

Neste trinn

1. Monter på høyttaleren.

2. Sett inn VESA-braketten.

3. Sett inn hovedkortet.

4. Sett inn varmeavlederen.

5. Sett inn trådløskortet.

6. Sett inn SSD-disken.

7. Sett inn OSD-kortet.

8. Fest bakdekselet.

9. Monter stativet.

10. Følg fremgangsmåten i Etter at du har arbeidet på tynnklienten.

Ta ut og installere komponenter

38

Gummiføtter

Ta av gummiføttene

Nødvendige forutsetninger

1. Følg fremgangsmåten i Før du arbeider på tynnklienten.

2. Løsne stativet.

3. Fjern bakdekslet.

4. Ta av VESA-enheten.

5. Ta ut SSD-disken.

6. Ta ut trådløskortet.

7. Ta ut varmeavlederen.

8. Ta ut hovedkortet.

9. Fjern høyttalerne.

10. Fjern midtrammen.

Om denne oppgaven

Følgende bilde viser plasseringen av gummiføttene og gir en visuell presentasjon av hvordan du tar dem av:

Trinn

1. Skru ut de to skruene (M3x5) som fester gummifoten til skjermenheten.

2. Løft gummiføttene ut av skjermrammen.

Sette på gummiføttene

Nødvendige forutsetninger

Hvis du erstatter en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Ta ut og installere komponenter

39

Om denne oppgaven

Følgende bilde viser plasseringen til gummiføttene, og gir en visuell presentasjon av hvordan du setter dem på.

Trinn

1. Juster skruehullene på gummiføttene etter skruehullene på skjermrammen.

2. Sett inn de to skruene (M3x5) som holder gummifoten til skjermenheten.

Neste trinn

1. Sett på det midtre dekslet.

2. Monter høyttalerne.

3. Sett inn VESA-braketten.

4. Sett inn hovedkortet.

5. Sett inn varmeavlederen.

6. Sett inn trådløskortet.

7. Sett inn varmeavlederen.

8. Sett inn SSD-disken.

9. Fest bakdekselet.

10. Monter stativet.

11. Følg fremgangsmåten i Etter at du har arbeidet på tynnklienten.

Skjermpanel

Ta av skjermpanelet

Nødvendige forutsetninger

1. Følg fremgangsmåten i Før du arbeider på tynnklienten.

2. Ta av stativet.

3. Ta av bakdekselet.

4. Ta av Vesa-monteringsbraketten.

5. Ta av høyttalerne.

Ta ut og installere komponenter

40

6. Fjern skjermkortet.

7. Ta ut kameraet.

8. Ta ut WLAN-kortet.

9. Ta ut minnemodulen.

10. Ta ut SSD-disken.

11. Ta ut varmeavlederen.

12. Ta av midtrammen.

Om denne oppgaven

Følgende bilde viser plasseringen av skjermen, og gir en visuell presentasjon av hvordan du fjerner den.

Trinn

Etter at trinnene ovenfor er utført, sitter vi igjen med skjermen.

Sette på skjermpanelet

Nødvendige forutsetninger

Hvis du skal bytte ut en komponent, må du ta ut den eksisterende komponenten før du utfører installasjonsprosessen.

Ta ut og installere komponenter

41

Om denne oppgaven

Følgende bilde viser plasseringen av skjermen, og gir en visuell presentasjon av installasjonsprosedyren.

Trinn

Plasser skjermen på en jevn flate.

Neste trinn

1. Monter midtrammen.

2. Sett inn kameraet.

3. Monter høyttalerne.

4. Sett inn hovedkortet.

5. Sett inn varmeavlederen.

6. Sett inn WLAN-kortet.

7. Monter minnemodulen.

8. Sett inn VESA-braketten.

9. Sett på bakdekselet.

10. Monter stativet.

11. Følg fremgangsmåten i After working on your thin client.

42

Ta ut og installere komponenter

3

Systemoppsett

Oversikt over Systemoppsett

Funksjonen Systemoppsett lar deg:

• Endre informasjonen om systemkonfigurasjon etter at du har lagt til, endret eller fjernet maskinvare i tynn klient.

• Angi eller endre brukervalgte alternativer, for eksempel brukerpassordet.

• Se hvor mye minne som er tilgjengelig, eller angi hvilken type harddisk som er installert

Før du bruker Systemoppsett, anbefaler Dell at du skriver ned de gjeldende innstillingene i tilfelle du skulle ønske å tilbakestille innstillingene
senere.

FORSIKTIG Hvis du ikke er en avansert tynn klient-bruker, bør du ikke endre innstillingene i dette programmet. Enkelte

endringer kan føre til at tynn klient slutter å fungere som den skal.

Tilgang til BIOS-innstillinger for tynn klient

Om denne oppgaven

Denne delen beskriver innstillingene for Wyse 5470 AIO UEFI BIOS-en. Under oppstart av en tynn klient, vises i en kort periode en Dell­logo.

Trinn

1. Under oppstart, trykker du på F2- tasten. og angir standardpassordet Fireport.
Dialogboksen BIOS-innstillinger vises.

2. Bruk Systemoppsett-innstillingene for å endre BIOS-innstillingene.

MERK

Det finnes et alternativ for å gjenopprette standardverdiene for BIOS, fabrikkinnstillinger samt tilpassede
innstillinger for brukere i BIOS-menyen. Den standard BIOS-innstillingen gjenoppretter verdiene som var en del av
BIOS-filen. Å gjenopprette fabrikkinnstillinger gjenoppretter BIOS-innstillingen til verdiene som ble konfigurert på
fabrikken før utsending til klienten.

Neste trinn

For å få tilgang til oppstartsmenyen under oppstart, trykker du på F12- tasten. Bruk Oppstartsvalg-menyen for å velge eller vise
oppstartsrekkefølgen som følger:

• Starte opp fra UEFI: Harddisk, Partisjon 4

Navigeringstaster

Når det gjelder de fleste av alternativene på systemoppsettet, så blir de endringene du gjør registrert, men de vil

MERK

ikke gjelde før etter at du har startet systemet på nytt.

Tabell 2. Navigeringstaster

Taster Navigasjon

Opp-pil Går til forrige felt

Ned-pil Går til neste felt

Enter Brukes til å velge en verdi i det valgte feltet (hvis mulig), eller følge en kobling i et felt.

Mellomromstast Utvider eller slår sammen en nedtrekksliste hvis tilgjengelig.

Systemoppsett 43

Taster Navigasjon

Fane Flytter markøren til neste fokusområde.

MERK Dette alternativet gjelder for bare standard grafisk visning.

Esc Går til forrige side helt til du viser hovedmenyen. Hvis du trykker på Esc i hovedskjermbildet, vises det en

melding som ber deg om å lagre eventuelle ulagrede endringer og starter systemet på nytt.

Oppstartssekvens

Oppstartsrekkefølgen gir deg muligheten til å overstyre den systemdefinerte oppstartsrekkefølgen, og starte på en bestemt enhet. Under
Power-On Self Test (POST), når Dell-logoen vises, kan du:

• få tilgang til systemkonfigurasjon ved å trykke på F2-tasten

• få opp en engangs-oppstartsmenyen ved å trykke på F12-tasten

Engangs-oppstartsmenyen viser enhetene som du kan starte fra, inkludert et alternativ for diagnostisering. Oppstartsmeny-alternativene
er:

• UEFI Boot

• UEFI: Windows-oppstartshåndtering

• UEFI: harddisk, Partisjon 4

• Andre alternativer

• BIOS-oppsett

• BIOS Flash-oppdatering

• Diagnostikk

• Avslutt oppstartsmenyen, og fortsett

MERK

Hvis du velger alternativet Diagnostikk, vises skjermbildet ePSA-diagnostikk. For å få tilgang til
systemoppsett-menyen, klikker du på BIOS-oppsett.

Generelt (skjermalternativer)

Denne delen inneholder en oversikt over de viktigste maskinvarefunksjonene på tynnklienten.

Tabell 3. Generelt (skjermalternativer)

Alternativ Beskrivelse

Systeminformasjon Denne delen inneholder en oversikt over de viktigste

maskinvarefunksjonene på tynnklienten.

• Systeminformasjon – Viser BIOS-versjon, Service-ID,
gjenstandsmerke, Eierskapsmerke), Eierskapsdato,
Produksjonsdato, Ekspresservicekode og signert
fastvareoppdatering – aktivert som standard

• Minneinformasjon – Viser installert minne, tilgjengelig minne,
minnehastighet, minnekanalmodus, minneteknologi, DIMM A­størrelse og DIMM B-størrelse

MERK Siden Tilgjengelig minne er mindre enn

Installert minne, vil visse operativsystemer kanskje
ikke være i stand til å bruke alt tilgjengelig minne.

• PCI-informasjon: Viser spordetaljer, som standard er Spor1
tom.

• Prosessorinformasjon: Viser prosessortype, antall kjerner,
prosessor-ID, gjeldende klokkehastighet, minste
klokkehastighet, største klokkehastighet, L2-buffer for
prosessor, L3-buffer for prosessor, HT-aktivert og 64-biters
teknologi

• Informasjon om enheten: primær harddisk, videokontroller,
lydkontroller, Wi-Fi-enhet, Bluetooth-enhet

44 Systemoppsett

Alternativ Beskrivelse

Oppstartssekvens Dette alternativet lar deg endre rekkefølgen systemet starter et

operativsystem.

• Standard oppstartsrekkefølge

• Windows Boot Manager

• UEFI: Harddisk, Partisjon 4

• Oppstartliste-alternativ: Du kan legge til et oppstartalternativ,
slette et eksisterende oppstartsalternativ og vise
oppstartsalternativer.

UEFI -oppstartsbanesikkerhet

Dato/klokkeslett Dette alternativet lar deg endre systemets dato og klokkeslett.

Dette alternativet lar deg kontrollere talemeldingen Hvordan angi
administratorpassordet, hvis angitt, når du starter en UEFI-

oppstartsbane fra F12-oppstartsmenyen.

Alternativene omfatter:

• Alltid, bortsett fra intern harddisk (standard)

• Alltid

• Aldri

Systemkonfigurasjon (skjermalternativer)

Tabell 4. Systemkonfigurasjonsalternativer

Alternativ Beskrivelse

UEFI-nettverksstabel Hvis UEFI-nettverksstabel-alternativet er aktivert, er UEFI-

nettverksprotokoller installert og tillater at pre-operativsystemet og
tidlige operativsystemfunksjoner bruker eventuelle aktiverte NIC-er
eller SFP

UEFI-nettverksstabel-alternativet er aktivert som standard.

Integrert NIC De integrerte NIC-alternativkontrollene styrer den integrerte LAN-

kontrolleren. Alternativene omfatter:

• Deaktivert – Internt LAN er slått av og ikke synlig i
operativsystemet.

• Aktivert – Internt LAN er aktivert.

• Aktivert med PXE – Internt LAN er aktivert (med PXE­oppstart). Dette alternativet er aktivert som standard.

SATA-handling Dette alternativet konfigurerer driftsmodusen til den integrerte

SATA-harddiskkontrolleren. Alternativene omfatter:

• Deaktivert

• AHCI – aktivert som standard

Stasjoner Brukes til å konfigurere den innebygde SATA-stasjonen og M.2

PCIe SSD-disken.

• SATA-0 – aktivert som standard

• M. 2 PCIe SSD-0

SMART-rapportering Dette feltet kontrollerer om harddiskfeil på integrerte stasjoner

rapporteres under systemoppstart.

Systemoppsett 45

Alternativ Beskrivelse

USB-konfigurasjon

Siden USB-konfigurasjon Dette alternativet aktiverer eller deaktiverer USB-porter på siden.

Bakre USB-konfigurasjon Dette alternativet aktiverer eller deaktiverer USB-porter bak.

Dette er en valgfri funksjon.

Dette feltet konfigurerer den integrerte USB-kontrolleren. Hvis
Oppstartsstøtte er aktivert, vil systemet kunne starte fra alle typer
USB-masselagringsenheter, slik som harddisker og USB-nøkler.

Hvis USB-porten er aktivert, er enheten som er koblet til denne
porten aktivert og tilgjengelig for operativsystemet.

Hvis USB-porten er deaktivert, kan ikke operativsystemet oppdage
noen enhet som er tilknyttet denne porten.

Alternativene omfatter:

• Aktiver oppstartsstøtte via USB – Dette alternativet er aktivert
som standard.

• Aktiver USB-porter på siden – aktivert som standard

• Aktiver USB-porter bak – aktivert som standard

MERK USB-tastatur og mus arbeider alltid i BIOS-

oppsettet uavhengig av disse innstillingene.

Alternativene omfatter:

• Sideport, øvre – aktivert som standard

• Sideport, nedre – aktivert som standard

Alternativene er:

• Bakport, øvre, venstre – aktivert som standard

• Bakport, nedre, venstre – aktivert som standard

• Bakport, øvre, høyre – aktivert som standard

• Bakport, nedre, høyre – aktivert som standard

USB-strømdeling Dette alternativet konfigurerer USB PowerShare-funksjonen og gir

deg mulighet til å lade eksterne enheter gjennom USB PowerShare­porten når systemet er slått av. Dette alternativet er aktivert som
standard.

Lyd Dette alternativet aktiverer eller deaktiverer den integrert lyd-

kontrolleren. Som standard er Aktiver lyd valgt. Alternativene
omfatter:

• Aktiver mikrofon – aktivert som standard

• Aktiver intern høyttaler – aktivert som standard

OSD Button Management Med dette alternativet kan brukeren deaktivere OSD-knappene

(skjermbildeknappene) på systemet. Dette alternativet er
deaktivert som standard.

Miscellaneous devices Dette alternativet aktiverer eller deaktiverer kameraet til

tynnklienten. Alternativet Aktiver kamera er valgt som standard.

46 Systemoppsett

Video-skjermalternativer

Tabell 5. Video-skjermalternativer

Alternativ Beskrivelse

Primærskjerm Dette alternativet bestemmer hvilket skjermkort som er den

primære visningen når flere kontrollere er tilgjengelig i systemet.
Alternativene omfatter:

• DHCP – aktivert som standard

• Intel HD Graphics

Sikkerhetskjermalternativer

Tabell 6. Sikkerhetskjermalternativer

Alternativ Beskrivelse

Admin-passord Dette alternativet lar deg angi, endre eller slette

administratorpassordet.

MERK

• Du må angi administratorpassordet før du kan angi
passord for systemet eller harddisken. Hvis du sletter
administratorpassordet, slettes også system- og
harddiskpassordet automatisk.

• Passordendringer trer i kraft umiddelbart.

Som standard er administratorpassordet ikke angitt.

Systempassord Dette alternativt lar deg angi, endre eller slette systempassordet.

MERK Passordendringer trer i kraft umiddelbart.

Som standard er administratorpassordet ikke angitt.

Internt HDD-0-passord Dette alternativt lar deg angi, endre eller slette det interne

harddiskpassordet (HDD-0).

• Når et harddiskpassord er angitt, følger det med harddisken, slik
at harddisken er beskyttet selv om den installeres på et annet
system.

• Brukeren vil bli bedt om å skrive inn passordet hver gang de
prøver å få tilgang til harddisken. Hvis du ikke angir riktig
passord, vil ikke harddisken fungere.

• Som standard vil ikke harddisken ha et passord angitt.

Sterkt passord Dette alternativet lar deg håndheve at det alltid må angis sterke

passord.

Som standard er alternativet Aktiver sterkt passord ikke valgt.

MERK Hvis Sterkt passord er aktivert, må administrator-

og systempassord inneholde minst én stor bokstav og én
liten bokstav. Passordet må bestå av minst åtte tegn.

Passordkonfigurasjon Dette alternativet lar deg angi minimum og maksimum

passordlengde for administrator- og systempassord.

• min-4 – som standard er minimumsverdien satt til 4. Du kan øke
verdien.

• Maks-32 – som standard er den høyeste verdien satt til 32. Du
kan redusere verdien.

Systemoppsett 47

Alternativ Beskrivelse

Forbikoble passord Dette alternativet lar deg aktivere og deaktivere tillatelsen til å

omgå systempassordet og det interne harddisk-passordet, når de
er angitt: Alternativene er:

• Deaktivert – aktivert som standard

• Forbigåelse ved omstart

Passordendring Dette alternativet lar deg aktivere eller deaktivere tillatelsen til å

endre system- og harddiskpassordet når administratorpassordet er
angitt.

Som standard er Tillatt endringer av passord som ikke er

administratorpassord valgt.

UEFI Capsule-fastvareoppdateringer Dette alternativet lar deg aktivere eller deaktivere UEFI Capsule-

fastvare. Dette alternativet kontroller om systemet aktiverer BIOS­oppdateringer gjennom UEFI Capsule-oppdateringspakker. Dette
alternativet er aktivert som standard.

TPM 2.0-sikkerhet Dette alternativet lar deg aktivere Trusted Platform Module

Technology (Klarert plattformmodul-teknologi)-funksjonen.
Alternativene omfatter:

• TPM På – aktivert som standard

• Tøm

• PPI Bypass for aktiverte kommandoer

• Aktiver attestering – aktivert som standard

• PPI Bypass for deaktiverte kommandoer

• Aktiver viktig lagringsplass – aktivert som standard

• PPI Bypass for deaktiverte kommandoer

• SHA-256 – aktivert som standard

• Deaktivert

• Aktiver – valgt som standard

Utestenging fra oppsett når administratorpassord er angitt Dette alternativet lar deg hindre brukere i å komme inn i oppsettet

når det er angitt et administratorpassord.

Låsing av hovedpassord Dette er autentiseringsinformasjon som noen ganger kreves for å

logge på en tynnklients grunnleggende inngangs-/utgangssystem
(BIOS), før datamaskinen starter opp til operativsystemet.
Harddiskpassord må fjernes før du aktiverer låsing av
hovedpassord. Dette alternativet er deaktivert som standard.

SMM-sikkerhetsløsninger Dette alternativet gjør det mulig å aktivere og deaktivere ytterligere

UEFI SMM-sikkerhetsløsninger.

Sikker oppstart (skjermalternativer)

Tabell 7. Sikker oppstart (skjermalternativer)

Alternativer Beskrivelse

Sikker oppstart aktivert Dette alternativet aktiverer eller deaktiverer Secure Boot-

funksjonen. Som standard er alternativet Sikker oppstart ikke
angitt.

Sikker oppstartsmodus Dette alternativet lar deg endre sikker oppstart-driftsmodus, endrer

virkemåten til sikker oppstart for å tillate evaluering eller
håndhevelse av UEFI driversignaturene. Alternativene omfatter:

• Distribuert modus

• Overvåkingsmodus

48 Systemoppsett

Alternativer Beskrivelse

Expert Key Management Ekspertadministrasjon) Dette alternativet gjør det mulig å manipulere sikkerhetsnøkkel-

databasene bare hvis systemet er i Egendefinert modus.
Alternativet Aktiver Egendefinert modus er som standard
deaktivert. Alternativene omfatter:

• PK

• KEK

• db

• dbx

Hvis du aktiverer Egendefinert modus, vises de relevante
alternativene for PK, KEK, db og dbx. Alternativene er:

• Lagre til fil – Lagrer nøkkelen i en brukervalgt fil

• Erstatt fra fil – Erstatter den gjeldende nøkkelen med en nøkkel
fra en valgt fil

• Legg til fra fil – Legger til en nøkkel i den valgte databasen fra
en valgt fil

• Slett – Sletter den valgte nøkkelen

• Tilbakestill alle nøkler – Tilbakestiller til standardinnstillingen

• Slett alle nøkler – Sletter alle nøkler

MERK Hvis du deaktiverer Egendefinert modus, slettes

alle endringene du har gjort og alle nøkler tilbakestilles til
standardinnstillingene.

Intel Software Guard Extensions (skjermalternativer)

Tabell 8. Alternativer for utvidelse av beskyttelsestiltak for Intel-programvare

Alternativ Beskrivelse

Intel SGX Enable Aktiver alternativet for utvidelse av beskyttelsestiltak for Intel-

programvare for å gi et sikkert miljø for å kjøre kode eller lagre
sensitiv informasjon i forbindelse med operativsystemet.
Alternativene er:

• Deaktivert

• Aktivert

• Kontrollert av programvare – dette alternativet er aktivert som
standard.

Enclave Memory Size Dette alternativet angir minnestørrelsen til utvidelse av

beskyttelsestiltak for Intel-programvare Når utvidelse av
beskyttelsestiltak for Intel-programvare er angitt som Kontrollert av
programvare, er denne innstillingen ikke tilgjengelig og har ingen
effekt. Alternativene omfatter:

• 32 MB

• 64 MB

• 128 MB – standard

Systemoppsett 49

Ytelse (skjermalternativer)

Tabell 9. Ytelsesalternativer

Alternativ Beskrivelse

Støtte for flere kjerner Dette alternativet angir om en eller flere kjerner er aktivert på

prosessoren. Alternativene omfatter:

• Alle – aktivert som standard

• 1

• 2

• 3

Intel SpeedStep Dette alternativet lar deg aktivere eller deaktivere Intel SpeedStep-

funksjonen. Alternativet er:

Aktiver Intel SpeedStep

Dette alternativet er aktivert som standard.

C-States-kontroll Dette alternativet brukes til å aktivere eller deaktivere ekstra

hvilemoduser for prosessoren.

Dette alternativet er deaktivert som standard.

Intel TurboBoost Dette alternativet brukes til å aktivere eller deaktivere Intel

TurboBoost-modusen på prosessoren. Alternativet er:

Aktiver Intel TurboBoost – Dette alternativet er aktivert som
standard.

Strømstyring (skjermalternativer)

Tabell 10. Strømstyring (alternativer)

Alternativ Beskrivelse

Gjenoppretting med vekselstrøm Dette alternativet lar deg styre systemets virkemåte når

vekselstrømtilførselen gjenopprettes etter et vekselstrømbrudd.

• Slå av – valgt som standard

• Slå på

• Siste strømtilstand

Automatisk på klokkeslett Dette alternativet brukes til å angi når datamaskinen må slå seg på

automatisk. Alternativene omfatter:

• Deaktivert – aktivert som standard

• Hver dag

• Ukedager

• Utvalgte dager

Hvilemoduskontroll Dette alternativet lar deg bestemme hvor aggressivt systemet

sparer strøm under avslutning – S5 eller i dvalemodus (S4)-modus.
Alternativene omfatter:

• Deaktivert – Dette alternativet er aktivert som standard

• Aktivert bare i S5

• Aktivert i S4 og S5

50 Systemoppsett

Alternativ Beskrivelse

Støtte for våkne med USB Dette alternativet lar USB-enheter vekke systemet fra

ventemodus.

MERK Denne funksjonen virker bare når

vekselstrømsadapteren er koblet til. Hvis
vekselstrømsadapteren fjernes under ventemodus,
fjerner systemoppsettet all strøm fra alle USB-portene
for å spare batteristrøm.

Aktiver oppvåkning via USB-alternativet er aktivert som

standard.

Vekk fra nettverk Dette alternativet aktiverer eller deaktiverer funksjonen som slår på

datamaskinen fra Av-modus når den utløses av et LAN-signal.
Alternativene omfatter:

• Deaktivert

• Kun LAN – Dette alternativet er aktivert som standard.

• LAN med PXE Boot

Blokker dvalemodus Blokker dvalemodus-alternativet blokkerer deg fra å gå i

deaktiveringsmodus i operativsystemet.

Blokker dvalemodus – Dette alternativet er deaktivert som
standard.

POST-atferd (skjermalternativer)

Tabell 11. POST-atferd (alternativer)

Alternativ Beskrivelse

Adapteradvarsler Dette alternativet brukes til å aktivere eller deaktivere advarslene i

systemoppsettet (BIOS) når du bruker visse strømadaptere.

Som standard er alternativet Aktiver adapteradvarsler aktivert.

Num Lock-lampe Dette alternativet aktiverer og deaktiverer Numlock-lampen når

systemet starter.

Dette alternativet er aktivert som standard.

Tastaturfeil Dette alternativet lar deg spesifisere om tastaturrelaterte feil

rapporteres når systemet starter. Som standard er alternativet
Aktiver oppdaging av tastaturfeil aktivert

Rask oppstart Dette alternativet kan påskynde oppstartsprosessen ved å omgå

noen kompatibilitetstrinn. Alternativene omfatter:

• Minimal

• Grundig – Dette alternativet er aktivert som standard.

• Auto

Utvidet BIOS POST-tid Dette alternativet lar deg opprette en ekstra forsinkelse før

oppstart. Alternativene omfatter:

• 0 sekunder – Dette alternativet er aktivert som standard.

• 5 sekunder

• 10 sekunder

Aktiver full skjerm-logo Dette alternativet aktiverer eller deaktiverer full skjerm-logoen. Som

standard er alternativet Aktiver full skjerm-logo ikke aktivert.

Systemoppsett 51

Trådløst skjermalternativ

Tabell 12. Trådløst alternativ

Alternativ Beskrivelse

Aktiver trådløse enheter Brukes til å aktivere eller deaktivere trådløsenhetene. Alternativene

omfatter:

• WLAN/BT – aktivert som standard

Støtte for virtualisering (skjermalternativer)

Tabell 13. Virtualiseringsalternativer

Alternativ Beskrivelse

Virtualisering Dette alternativet aktiverer eller deaktiverer Intels Virtualization

Technology.

Aktiver Intel Virtualization Technology (Standard).

VT for direkte I/U Dette alternativet angir om en virtuell maskin-skjerm kan bruke de

ekstra maskinvarefunksjonene i Intels virtualiseringsteknologi for
direkte I/U. Dette alternativet er ikke aktivert som standard.

Vedlikehold (skjermalternativer)

Tabell 14. Vedlikeholdsalternativer

Alternativ Beskrivelse

Service-ID Viser servicemerket til datamaskinen din.

Gjenstandsmerke Dette alternativet lar deg opprette et systemgjenstandsmerke hvis

et gjenstandsmerke ikke er angitt allerede. Dette alternativet er ikke
angitt som standard.

SERR-meldinger Dette alternativet lar deg styre SERR-meldingsmekanismen.

Alternativet Aktiver SERR er aktivert som standard.

BIOS-nedgradering Dette feltet styrer blinking i systemets fastvare til forrige revisjoner.

Alternativet Tillat BIOS-nedgradering er aktivert som standard.

Datatømming Dette feltet lar deg trygt slette data fra alle interne lagringsenheter.

Alternativet Tøm ved neste oppstart er ikke aktivert som
standard. Det følgende er en liste over enheter som berøres:

• Intern SATA HDD/SSD

• Intern M.2 SATA SDD

• Intern M.2 PCIe SSD

• Internal eMMC

FORSIKTIG All informasjonen vil gå tapt hvis du aktiverer

dette alternativet.

BIOS-gjennoppretting Dette alternativet lar deg gjenopprette visse ødelagte BIOS-

betingelser fra en gjenopprettingsfil på brukerens primære harddisk
eller en ekstern USB-nøkkel.

• BIOS-gjenoppretting fra harddisken – aktivert som standard

• BIOS Automatisk gjenoppretting – deaktivert som standard

52 Systemoppsett

Systemlogger (skjermalternativer)

Tabell 15. Systemlogger (skjermalternativer)

Alternativ Beskrivelse

BIOS-hendelser Dette alternativet lar deg slette alle loggene.

Avanserte konfigurasjoner

Tabell 16. Avanserte konfigurasjoner

Alternativ Beskrivelse

Aktiv strømhåndtering Aktiv strømhåndtering er en mekanisme for PCI Express-enheter

for å spare strøm mens de ellers er fullstendig aktive. Alternativene
omfatter:

• Auto – kommunikasjon mellom enheten og PCI Express­senteret.

• Deaktivert – aktiv strømhåndtering er slått av hele tiden.

• Kun L1 – aktiv strømhåndtering er angitt til å bruke L1.

Systemoppsett 53

4

Feilsøke systemet ditt

Du kan feilsøke tynnklienten ved hjelp av diagnoselysene og feilmeldinger mens enheten er i bruk. I tillegg kan du bruke utvidet
systemanalyse før oppstart (Enhanced Pre-boot System Assessment, ePSA) til å utføre fullstendig diagnose og feilsøking av tynnklienter.

Emner:

• Diagnostikk for utvidet systemanalyse før oppstart

• Strømoppførsel

• Strøm- og LED-status

Diagnostikk for utvidet systemanalyse før oppstart

Om denne oppgaven

Diagnostikk for utvidet systemanalyse før oppstart, også kjent som systemdiagnostikk, utfører en fullstendig kontroll av maskinvaren.
Utvidet systemanalyse før oppstart er innebygd i BIOS og startes internt av BIOS. Den innebygde systemdiagnostikken byr på et sett med
valgmuligheter for spesielle enheter eller enhetsgrupperinger som gjør at du kan:

• Kjøre testene automatisk eller i et interaktivt modus

• Repetere testene

• Vise eller lagre testresultatene

• Utføre grundige tester for å introdusere flere testalternativer, som kan gi mer informasjon om enhetene med problemer

• Se på statusmeldinger som informerer deg om testene blir utført vellykket

• Se på feilmeldinger som informerer deg om problemer som oppstod under testing

FORSIKTIG

dette programmet sammen med andre tynnklienter, kan det føre til ugyldige resultater eller feilmeldinger.

MERK Noen tester for bestemte enheter krever brukerens oppmerksomhet. Sørg alltid for å være til stede i

tynnklientterminalen når du utfører diagnosetestene.

Bruk systemdiagnostikken som følger med programvaren for å teste kun tynnklienten din. Hvis du bruker

Kjøre ePSA-diagnostikk

Trinn

1. Oppsett av tynnklienten.

2. Når tynnklienten starter opp, må du trykke på F12-tasten.

54 Feilsøke systemet ditt

Skjermbildet Systemsikkerhet vises.

3. På oppstartsmenyen må du velge alternativet Diagnostikk.

Vinduet Utvidet systemanalyse før oppstart vises.

4. Klikk på piltasten nederst i venstre hjørne.
Siden Diagnostikk vises.

5. Trykk på pilen nederst i høyre hjørne for å gå til sideoversikten.
De oppdagede elementene står oppført.

6. Hvis du ønske å kjøre diagnostiske tester på en spesiell enhet, må du trykke på Esc, og klikke på Ja for å stoppe den diagnostiske
testen.

7. Velg enheten i venstre rute, og klikk deretter på Kjør tester.
Hvis det er noen problemer, vises feilkodene. Noter deg feilkoden og valideringsnummeret, og ta kontakt med Dell.

Strømoppførsel

Tabell 17. Strømoppførsel

strømadapter Systemoppførsel POST-feilmelding

Strøm fra vekselstrømsadapteren er større
enn eller tilsvarende strømkrav ved full
CPU-hastighet.

Strøm fra vekselstrømsadapteren er mindre
enn systemets krav ved full CPU-hastighet.

Systemet starter som normalt, og lar CPU
kjøre med full hastighet.

Reduser maksimal CPU-hastighet til en verdi
som ikke overstiger tilgjengelig strøm fra
vekselstrømsadapteren.

Ingen

Varsel – xxxxxxW vekselstrømsadapteren er
identifisert, som er mindre enn den
anbefalte xxxxxxW vekselstrømsadapteren
som opprinnelig ble levert. Systemet justerer
ytelsen for å tilpasse seg strømmen som er
tilgjengelig. Koble til en Dell xxx-W
vekselstrømsadapter eller større for best
mulig systemytelse.

Feilsøke systemet ditt 55

strømadapter Systemoppførsel POST-feilmelding

Vekselstrømadapteren er ikke ekte Dell. Begrens CPU-hastigheten til lavest mulige

verdi.

Strøm fra vekselstrømsadapteren er mindre
enn strømtilstanden for CPU.

Ingen oppstart eller feilmelding, men
systemet slås av.

Varsel – xxxxxxW vekselstrømsadapteren er
identifisert, som er mindre enn den
anbefalte xxxxxxW vekselstrømsadapteren
som opprinnelig ble levert. Systemet justerer
ytelsen for å tilpasse seg strømmen som er
tilgjengelig. Koble til en Dell xxx-W
vekselstrømsadapter eller større for best
mulig systemytelse.

Hvis systemet er i stand til å starte:

Varsel – xxxxxxW vekselstrømsadapteren er
identifisert, som er mindre enn den
anbefalte xxxxxxW vekselstrømsadapteren
som opprinnelig ble levert. Systemet er i
stand til å starte opp. Koble til en Dell
xxxxxxW vekselstrømsadapter eller større
for best mulig systemytelse. Trykk en tast
for å slå av.

Strøm- og LED-status

Tabell 18. Strømmodus og LED-oppførsel

Indikator Symptomer Beskrivelse

Fast hvitt Tynn klient er i arbeid – S0-tilstand.

pulserende hvitt Tynn klient er i hvilemodus – S3-tilstand.

Strømlampe

MERK Trykk og hold nede strømknappen i minst fire sekunder for å tvinge en avslutning av alt-i-ett-tynnklienten.

Av Tynn klient er i av-tilstand.

Gult lys Oppstart av tynn klient pågår.

Blinker gult Dårlig strømforsyning.

56 Feilsøke systemet ditt

5

Få hjelp

Emner:

• Kontakte Dell

Kontakte Dell

Nødvendige forutsetninger

MERK Hvis du ikke har en aktiv Internett-tilkobling, kan du finne kontaktinformasjon på fakturaen, følgeseddelen,

regningen eller i Dells produktkatalog.

Om denne oppgaven

Dell tilbyr flere nettbaserte og telefonbaserte støtte- og servicealternativer. Tilgjengeligheten varierer etter land og produkt. Det kan hende
at enkelte tjenester ikke er tilgjengelige i ditt område. For å kontakte Dell for spørsmål om salg, teknisk støtte eller kundeservice:

Trinn

1. Gå til Dell.com/support.

2. Velg din støttekategori.

3. Kontroller at land eller område stemmer i nedtrekksmenyen Choose A Country/Region (Velg et land/område) nederst på siden.

4. Velg ønsket tjenestetype eller kundestøttetype basert på de behovene du har.

Få hjelp 57
