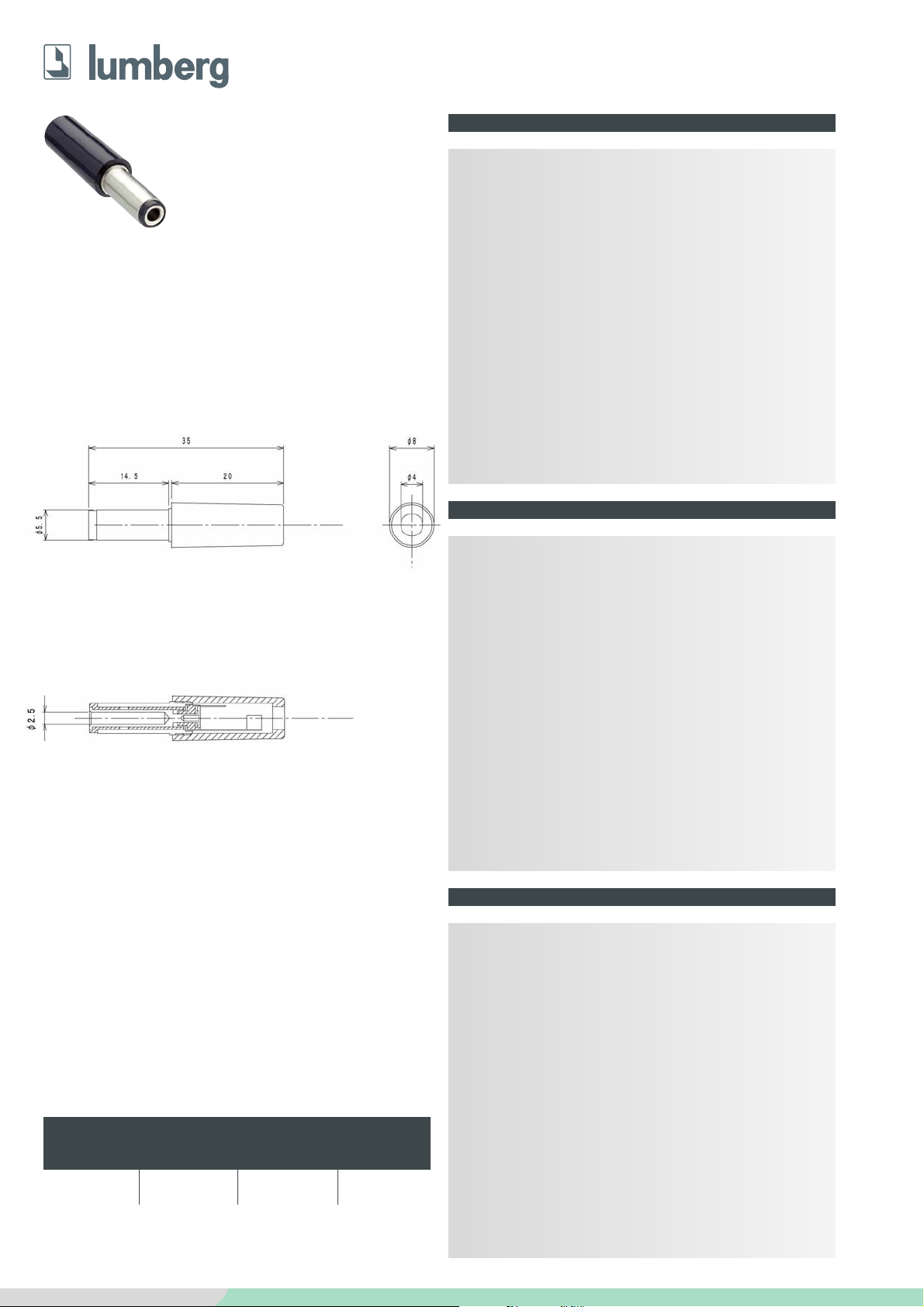

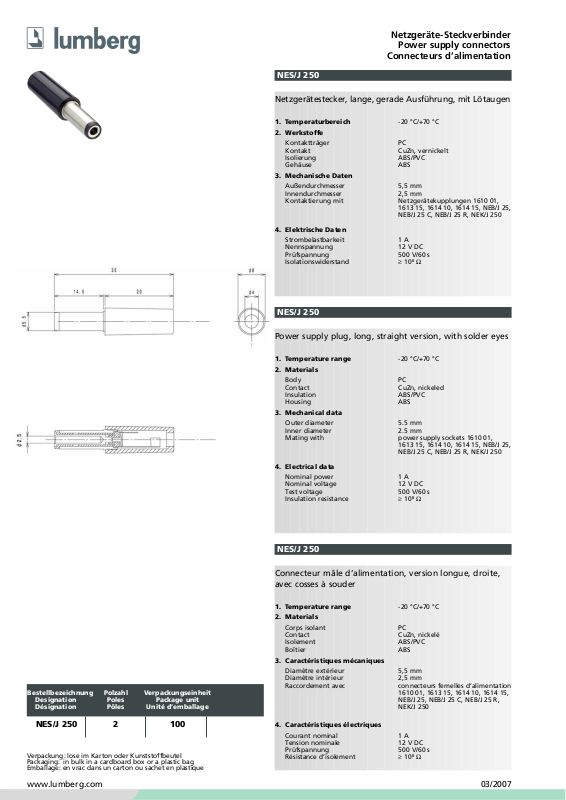

Netzgerätestecker, lange, gerade Ausführung, mit Lötaugen
1. Temperaturbereich -20 °C/+70 °C
2. Werkstoffe
Kontaktträger PC
Kontakt CuZn, vernickelt
Isolierung ABS/PVC
Gehäuse ABS
3. Mechanische Daten
Außendurchmesser 5,5 mm
Innendurchmesser 2,5 mm
Kontaktierung mit Netzgerätekupplungen 1610 01,
1613 15, 1614 10, 1614 15, NEB/J 25,
NEB/J 25 C, NEB/J 25 R, NEK/J 250
4. Elektrische Daten
Strombelastbarkeit 1 A
Nennspannung 12 V DC
Prüfspannung 500 V/60 s
Isolationswiderstand ≥ 10
8
Ω
NES/J 250
Power supply plug, long, straight version, with solder eyes
1. Temperature range -20 °C/+70 °C
2. Materials
Body PC
Contact CuZn, nickeled
Insulation ABS/PVC
Housing ABS
3. Mechanical data
Outer diameter 5.5 mm
Inner diameter 2.5 mm
Mating with power supply sockets 1610 01,
1613 15, 1614 10, 1614 15, NEB/J 25,
NEB/J 25 C, NEB/J 25 R, NEK/J 250
4. Electrical data
Nominal power 1 A
Nominal voltage 12 V DC
Test voltage 500 V/60 s
Insulation resistance ≥ 10
8
Ω
NES/J 250
NES/J 250
Connecteur mâle d’alimentation, version longue, droite,
avec cosses à souder
1. Temperature range -20 °C/+70 °C
2. Materials
Corps isolant PC
Contact CuZn, nickelé
Isolement ABS/PVC
Boîtier ABS
3. Caractéristiques mécaniques
Diamètre extérieur 5,5 mm
Diamètre intérieur 2,5 mm
Raccordement avec connecteurs femelles d’alimentation
1610 01, 1613 15, 1614 10, 1614 15,
NEB/J 25, NEB/J 25 C, NEB/J 25 R,
NEK/J 250
4. Caractéristiques électriques
Courant nominal 1 A
Tension nominale 12 V DC
Prüfspannung 500 V/60 s
Résistance d’isolement ≥ 10
8
Ω
Verpackung: lose im Karton oder Kunststoffbeutel
Packaging: in bulk in a cardboard box or a plastic bag
Emballage: en vrac dans un carton ou sachet en plastique
Netzgeräte-Steckverbinder
Power supply connectors
Connecteurs d’alimentation
www.lumberg.com 03/2007
Bestellbezeichnung Polzahl Verpackungseinheit
Designation Poles Package unit
Désignation Pôles Unité d’emballage
NES/J 250 2 100
