Daikin RYYQ10T7Y1B, RYYQ12T7Y1B, RYYQ14T7Y1B, RYYQ16T7Y1B, RYYQ18T7Y1B Installation manuals [hu]

...

Page 1

Szerelési és üzemeltetési

kézikönyv

VRVIV rendszerű klímaberendezés

RYYQ8T7Y1B RYYQ10T7Y1B RYYQ12T7Y1B RYYQ14T7Y1B RYYQ16T7Y1B RYYQ18T7Y1B RYYQ20T7Y1B     RYMQ8T7Y1B RYMQ10T7Y1B RYMQ12T7Y1B RYMQ14T7Y1B RYMQ16T7Y1B RYMQ18T7Y1B RYMQ20T7Y1B     RXYQ8T7Y1B9 RXYQ10T7Y1B RXYQ12T7Y1B RXYQ14T7Y1B RXYQ16T7Y1B RXYQ18T7Y1B RXYQ20T7Y1B

Szerelési és üzemeltetési kézikönyv

VRVIV rendszerű klímaberendezés

Magyar

Page 2

Directivelor, cu amendamentele respective.

<A>

<C>

TÜV (NB1856)

12080901.T30

DAIKIN.TCF.030/09-2012

<D> Daikin.TCFP.001

<E> AIB Vinçotte (NB0026)

<F> D1

<G> —

II<H>

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

съответстват на следните стандарти или други нормативни

документи, при условие, че се използват съгласно нашите

инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius

dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem

standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i)

normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v

súlade snašim návodom:

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar

222324

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

18

19

20

21

22

23

24

17

25

spełniają wymogi następujących norm i innych dokumentów

normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi

instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e)

document(e) normativ(e), cu condiţia ca acestea să fie utilizate în

conformitate cu instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod

ve norm belirten belgelerle uyumludur:

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

Directives, as amended.

Direktiven, gemäß Änderung.

pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete

dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

Directives, telles que modifiées.

010203040506070809

***

Değiştirilmiş halleriyle Yönetmelikler.

ako bolo uvedené v <A> a pozitívne zistené vsúlade

sosvedčením<C>.

ako je to stanovené v Súbore technickej konštrukcie <D> a kladne

posúdené <E> (Aplikovaný modul <F>) podľa Certifikátu <G>. Kategória

nebezpečia <H>. Viď tiež nasledovnú stranu.

24*

Direktiivejä, sellaisina kuin ne ovat

muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

kot je določeno v <A> in odobreno s strani vskladu

19*

<A>’da belirtildiği gibi ve <C>Sertifikasına göre tarafından olumlu

**

25*

scertifikatom<C>.

kot je določeno v tehnični mapi <D> in odobreno s strani <E> (Uporabljen

modul <F>) v skladu s certifikatom <G>. Kategorija tveganja <H>.

Glejtetudinanaslednji strani.

nagu on näidatud dokumendis <A> ja heaks kiidetud järgi vastavalt

**

20*

olarak değerlendirildiği gibi.

<D> Teknik Yapı Dosyasında belirtildiği gibi ve <G> Sertifikasına göre

<E> tarafından olumlu olarak (Uygulanan modül <F>) değerlendirilmiştir.

Risk kategorisi <H>. Ayrıca bir sonraki sayfaya bakın.

**

sertifikaadile<C>.

nagu on näidatud tehnilises dokumentatsioonis <D> ja heaks kiidetud

<E> järgi (lisamoodul <F>) vastavalt sertifikaadile <G>. Riskikategooria

<H>. Vaadake ka järgmist lehekülge.

както е изложено в <A> и оценено положително от съгласно

Сертификата<C>.

както е заложено в Акта за техническа конструкция <D> и оценено

положително от <E> (Приложен модул <F>) съгласно Сертификат

<G>. Категория риск <H>. Вижте също на следващата страница.

kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal

**

21*

**

Sertifikatą<C>.

22*

kaip nurodyta Techninėje konstrukcijos byloje <D> ir patvirtinta <E>

(taikomas modulis <F>) pagal pažymėjimą <G>. Rizikos kategorija <H>.

Taip pat žiūrėkite ir kitą puslapį.

kā norādīts <A> un atbilstoši pozitīvajam vērtējumam saskaņā

arsertifikātu<C>.

kā noteikts tehniskajā dokumentācijā <D>, atbilstoši <E> pozitīvajam

lēmumam (piekritīgā sadaĮa: <F>), ko apliecina sertifikāts <G>. Riska

**

kategorija <H>. Skat. arī nākošo lappusi.

23*

**

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

19***

20***

21***

22***

23***

24***

25***

Świadectwem<C>.

respektive utstyr er i overensstemmelse med følgende standard(er) eller

andre normgivende dokument(er), under forutssetning av at disse brukes

i henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien

vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají

následujícím normám nebo normativním dokumentům:

u skladu sa slijedećim standardom(ima) ili drugim normativnim

dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó

131415

dokumentum(ok)nak, ha azokat előírás szerint használják:

jak bylo uvedeno v <A> a pozitivně zjištěno vsouladu

sosvědčením<C>.

jak bylo uvedeno v souboru technické konstrukce <D> a pozitivně

zjištěno <E> (použitý modul <F>) v souladu s osvědčením <G>.

Kategorie rizik <H>. Viztakénásledující strana.

14*

**

<G>. Kategorija opasnosti <H>. Također pogledajte na slijedećoj stranici.

a(z) <A> alapján, a(z) igazolta a megfelelést, a(z) <C>tanúsítvány

szerint.

ocijenjeno od strane <E> (Primijenjen modul <F>) prema Certifikatu

16*

a(z) <D> műszaki konstrukciós dokumentáció alapján, a(z) <E> igazolta **

kako je izloženo u <A> i pozitivno ocijenjeno odstrane prema

Certifikatu<C>.

15*

kako je izloženo u Datoteci o tehničkoj konstrukciji <D> i pozitivno **

zgodnie z archiwalną dokumentacją konstrukcyjną <D> i pozytywną

a megfelelést (alkalmazott modul: <F>), a(z) <G> tanúsítvány szerint.

Veszélyességikategória <H>. Lásd még a következő oldalon.

zgodnie z dokumentacją <A>, pozytywną opinią i

17*

**

Machinery 2006/42/EC

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

10

11

12

13

14

15

09

16

соответствуют следующим стандартам или другим нормативным

документам, при условии их использования согласно нашим

инструкциям:

overholder følgende standard(er) eller andet/andre

retningsgivende dokument(er), forudsat at disse anvendes i henhold til

vore instrukser:

respektive utrustning är utförd i överensstämmelse med och

följer följande standard(er) eller andra normgivande dokument, under

förutsättning att användning sker i överensstämmelse med våra

están en conformidad con la(s) siguiente(s) norma(s) u otro(s)

documento(s) normativo(s), siempre que sean utilizados de acuerdo con

nuestras instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a

carattere normativo, a patto che vengano usati in conformità alle nostre

instruktioner:

istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α)

κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται σύμφωνα με τις

οδηγίες μας:

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s)

documento(s) normativo(s), desde que estes sejam utilizados de acordo

com as nossas instruções:

Pressure Equipment 97/23/EC (→ 18/07/2016)

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

как указано в <A> и в соответствии сположительным решением

Pressure Equipment 2014/68/EU (19/07/2016 →)

09*

bunun koşullarına uygun olarak:

como se establece en <A> y es valorado positivamente por

05*

риска <H>. Также смотрите следующую страницу.

som anført i <A> og positivt vurderet af ihenhold til Certifikat<C>.

som anført i den Tekniske Konstruktionsfil <D> og positivt vurderet af

<E> (Anvendt modul <F>) i henhold til Certifikat <G>. Risikoklasse <H>.

Se også næste side.

enligt <A> och godkänts av enligt Certifikatet<C>.

согласно Свидетельству<C>.

как указано в Досье технического топкования <D> и в соответствии

сположительным решением <E>

(Прикладной модуль <F>) согласно Свидетельству <G>. Категория

**

10*

deacuerdo con el Certificado<C>.

tal como se expone en el Archivo de Construcción Técnica <D>

yjuzgado positivamento por <E> (Modulo aplicado <F>) según el

Certificado <G>. Categoría de riesgo <H>. Consulte también la siguiente

página.

delineato nel <A> e giudicato positivamente da secondo

**

06*

i enlighet med den Tekniska Konstruktionsfilen <D> som positivt intygats

**

11*

**

ilCertificato<C>.

delineato nel File Tecnico di Costruzione <D> e giudicato positivamente

da <E> (Modulo <F> applicato) secondo il Certificato <G>. Categoria

dirischio <H>. Fare riferimento anche alla pagina successiva.

όπως καθορίζεται στο <A> και κρίνεται θετικά από το σύμφωνα με

**

07*

av <E> (Fastsatt modul <F>) vilket också framgår av Certifikat <G>.

Riskkategori <H>. Seäven nästa sida.

som det fremkommer i <A> og gjennom positiv bedømmelse av

ifølge Sertifikat<C>.

som det fremkommer i den Tekniske Konstruksjonsfilen <D> og gjennom

positiv bedømmelse av <E> (Anvendt modul <F>) ifølge Sertifikat <G>.

12*

**

το Πιστοποιητικό<C>.

όπως προσδιορίζεται στο Αρχείο Τεχνικής Κατασκευής <D> και κρίνεται

θετικά από το <E> (Χρησιμοποιούμενη υπομονάδα <F>) σύμφωνα με το

Πιστοποιητικό <G>. Κατηγορία επικινδυνότητας <H>. Ανατρέξτε επίσης

στην επόμενη σελίδα.

tal como estabelecido em <A> e com o parecer positivo de

**

08*

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

opinią <E> (Zastosowany moduł <F>) zgodnie ze Świadectwem <G>.

Kategoria zagrożenia<H>. Patrz także następna strona.

aşa cum este stabilit în <A> şi apreciat pozitiv de în conformitate cu

Certificatul<C>.

conform celor stabilite în Dosarul tehnic de construcţie <D> şiapreciate

pozitiv de<E> (Modul aplicat <F>) în conformitate cu Certificatul <G>.

18*

**

Risikokategori <H>. Se også neste side.

jotka on esitetty asiakirjassa <A> ja jotka on hyväksynyt

Sertifikaatin<C> mukaisesti.

jotka on esitetty Teknisessä Asiakirjassa <D> ja jotka <E> on hyväksynyt

(Sovellettu moduli <F>) Sertifikaatin <G> mukaisesti. Vaaraluokka <H>.

Katsomyös seuraava sivu.

13*

**

deacordo com o Certificado<C>.

tal como estabelecido no Ficheiro Técnico de Construção <D> ecomo

parecer positivo de <E> (Módulo aplicado <F>) de acordo com o

Certificado <G>. Categoria de risco <H>. Consultar também a página

seguinte.

**

13***

Categorie derisc<H>. Consultaţi de asemenea pagina următoare.

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

07***

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

14***

15***

16***

17***

18***

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

08***

09***

10***

11***

12***

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

Daikin Europe N.V.

03

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

06

RYYQ8T7Y1B*, RYYQ10T7Y1B*, RYYQ12T7Y1B*, RYYQ14T7Y1B*, RYYQ16T7Y1B*, RYYQ18T7Y1B*, RYYQ20T7Y1B*,

07

RYMQ8T7Y1B*, RYMQ10T7Y1B*, RYMQ12T7Y1B*, RYMQ14T7Y1B*, RYMQ16T7Y1B*, RYMQ18T7Y1B*, RYMQ20T7Y1B*,

are in conformity with the following standard(s) or other normative

document(s), provided that these are used in accordance with our

instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -

dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie

gemäß unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s),

pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende

documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig

RXYQ8T7Y1B*, RXYQ10T7Y1B*, RXYQ12T7Y1B*, RXYQ14T7Y1B*, RXYQ16T7Y1B*, RXYQ18T7Y1B*, RXYQ20T7Y1B*,

* = , , 1, 2, 3, ..., 9

onze instructies:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

overeenkomstig de bepalingen van:

010203040506070809

EN60335-2-40,

în urma prevederilor:

as set out in <A> and judged positively by according to the

Certificate<C>.

as set out in the Technical Construction File <D> and judged positively by

<E> (Applied module <F>) according to the Certificate <G>. Risk

category <H>. Also refer to next page.

wie in <A> aufgeführt und von positiv beurteilt gemäß

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01*

**

Zertifikat<C>.

02*

wie in der Technischen Konstruktionsakte <D> aufgeführt und von <E>

(Angewandtes Modul <F>) positiv ausgezeichnet positiv ausgezeichnet

gemäß Zertifikat <G>. Risikoart <H>. Siehe auch nächste Seite.

tel que défini dans <A> et évalué positivement par conformément au

Certificat<C>.

03*

tel que stipulé dans le Fichier de Construction Technique <D> et jugé **

**

positivement par <E> (Module appliqué <F>) conformément au Certificat

<G>. Catégorie de risque <H>. Se reporter également à la page

suivante.

zoals vermeld in <A> en positief beoordeeld door overeenkomstig

Certificaat<C>.

zoals vermeld in het Technisch Constructiedossier <D> en

inordebevonden door <E> (Toegepaste module <F>) overeenkomstig

Certificaat <G>. Risicocategorie <H>. Zie ook de volgende pagina.

04*

**

Daikin Europe N.V. is authorised to compile the Technical Construction File.

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

01***

02***

03***

04***

05***

06***

2P329110-1H

Page 3

iepriekšējās lappuses turpinājums:

<K>

<L>

<M>

TSmin

TSmax

<N>

–30

R410A

40 bar

°C

bar

<Q> AIB VINÇOTTE INTERNATIONAL N.V.

Diamant Building, A. Reyerslaan 80

B-1030 Brussels, Belgium

önceki sayfadan devam:

ankstesnio puslapio tęsinys:

pokračovanie z predchádzajúcej strany:

24

25

23

22

Maximálny povolený tlak (PS): <K> (bar)

Minimálna/maximálna povolená teplota (TS*):

∙

Deklaratsiooni alla kuuluvate mudelite disainispetsifikatsioonid:

Проектни спецификации на моделите, за които се отнася декларацията:

Konstrukcinės specifikacijos modelių, kurie susiję su šia deklaracija:

To modeļu dizaina specifikācijas, uz kurām attiecas šī deklarācija:

Konštrukčné špecifikácie modelu, ktorého sa týka toto vyhlásenie:

2021222324

продължение от предходната страница:

nadaljevanje s prejšnje strani:

eelmise lehekülje järg:

20

21

19

ciąg dalszy z poprzedniej strony:

nastavak s prethodne stranice:

folytatás az előző oldalról:

continuarea paginii anterioare:

16

17

18

15

Bu bildirinin ilgili olduğu modellerin Tasarım Özellikleri: 25

Maksimalni dovoljeni tlak (PS): <K> (bar)

Minimalna/maksimalna dovoljena temperatura (TS*):

∙

*TSmin: Minimálna teplota na nízkotlakovej strane: <L> (°C)

*TSmax: Nasýtená teplota korešpondujúca s maximálnym povoleným

tlakom (PS): <M> (°C)

Chladivo: <N>

Nastavenie tlakového poistného zariadenia: (bar)

Výrobné číslo a rok výroby: nájdete na výrobnom štítku modelu

İzin verilen maksimum basınç (PS): <K> (bar)

İzin verilen minimum/maksimum sıcaklık (TS*):

*TSmin: Düşük basınç tarafındaki minimum sıcaklık: <L> (°C)

*TSmax: İzin verilen maksimum basınca (PS) karşı gelen doyma

sıcaklığı: <M> (°C)

Soğutucu: <N>

Basınç emniyet düzeninin ayarı: (bar)

∙∙∙∙∙

*TSmin: Minimalna temperatura na nizkotlačni strani: <L> (°C)

*TSmax: Nasičena temperatura, ki ustreza maksimalnemu dovoljenemu

tlaku (PS): <M> (°C)

Hladivo: <N>

Nastavljanje varnostne naprave za tlak: (bar)

Tovarniška številka in leto proizvodnje: glejte napisno ploščico

Maksimaalne lubatud surve (PS): <K> (bar)

Minimaalne/maksimaalne lubatud temperatuur (TS*):

∙∙∙∙∙

*TSmin: Minimaalne temperatuur madalsurve küljel: <L> (°C)

İmalat numarası ve imalat yılı: modelin ünite plakasına bakın

∙∙∙

*TSmax: Maksimaalsele lubatud survele (PS) vastav küllastunud

temperatuur: <M> (°C)

Jahutusaine: <N>

Surve turvaseadme seadistus: (bar)

Tootmisnumber ja tootmisaasta: vaadake mudeli andmeplaati

Максимално допустимо налягане (PS): <K> (bar)

Минимално/максимално допустима температура (TS*):

*TSmin: Минимална температура от страната на ниското налягане:

<L> (°C)

*TSmax: Температура на насищане, съответстваща на максимално

допустимото налягане (PS): <M> (°C)

Охладител: <N>

Настройка на предпазното устройство за налягане: (bar)

Фабричен номер и година на производство: вижте табелката

намодела

Maksimalus leistinas slėgis (PS): <K> (bar)

Minimali/maksimali leistina temperatūra (TS*):

*TSmin: Minimali temperatūra žemo slėgio pusėje: <L> (°C)

*TSmax: Prisotinta temperatūra, atitinkamti maksimalų leistiną slėgį

∙∙∙∙∙

(PS): <M> (°C)

Názov a adresa certifikačného úradu, ktorý kladne posúdil zhodu so

smernicou pre tlakové zariadenia: <Q>

Basınçlı Teçhizat Direktifine uygunluk hususunda olumlu olarak

değerlendirilen Onaylanmış kuruluşun adı ve adresi: <Q>

Šaldymo skystis: <N>

Apsauginio slėgio prietaiso nustatymas: (bar)

Gaminio numeris ir pagaminimo metai: žiūrėkite modelio pavadinimo

plokštelę

Maksimālais pieļaujamais spiediens (PS): <K> (bar)

Minimālā/maksimālā pieļaujamā temperatūra (TS*):

*TSmin: Minimālā temperatūra zemā spiediena pusē: <L> (°C)

*TSmax: Piesātinātā temperatūra saskaņā ar maksimālo pieļaujamo

spiedienu (PS): <M> (°C)

Dzesinātājs: <N>

Spiediena drošības ierīces iestatīšana: (bar)

Izgatavošanas numurs un izgatavošanas gads: skat. modeļa

izgatavotājuzņēmuma plāksnītie

Ime in naslov organa za ugotavljanje skladnosti, ki je pozitivno ocenil

združljivost z Direktivo o tlačni opremi: <Q>

Teavitatud organi, mis hindas Surveseadmete Direktiiviga ühilduvust

positiivselt, nimi ja aadress: <Q>

Наименование и адрес на упълномощения орган, който

сеепроизнесъл положително относно съвместимостта

сДирективата за оборудване под налягане: <Q>

Atsakingos institucijos, kuri davė teigiamą sprendimą pagal slėginės

įrangos direktyvą pavadinimas ir adresas: <Q>

Sertifikācijas institūcijas, kura ir devusi pozitīvu slēdzienu par atbilstību

Spiediena lekārtu Direktīvai, nosaukums un

∙∙∙∙∙

∙∙∙

192021

adrese: <Q>

Tätä ilmoitusta koskevien mallien rakennemäärittely:

Specifikace designu modelů, ke kterým se vztahuje toto prohlášení:

Specifikacije dizajna za modele na koje se ova izjava odnosi:

A jelen nyilatkozat tárgyát képező modellek tervezési jellemzői:

Specyfikacje konstrukcyjne modeli, których dotyczy deklaracja:

13141516171819

pokračování z předchozí strany:

fortsettelse fra forrige side:

jatkoa edelliseltä sivulta:

13

14

12

continuação da página anterior:

продолжение предыдущей страницы:

fortsat fra forrige side:

fortsättning från föregående sida:

09

10

11

08

Προδιαγραφές Σχεδιασμού των μοντέλων με τα οποία σχετίζεται η δήλωση:

Especificações de projecto dos modelos a que se aplica esta declaração:

Проектные характеристики моделей, к которым относится настоящее заявление:

Typespecifikationer for de modeller, som denne erklæring vedrører:

Designspecifikationer för de modeller som denna deklaration gäller:

0708091011

continuación de la página anterior:

continua dalla pagina precedente:

συνέχεια από την προηγούμενη σελίδα:

06

07

05

Najveći dopušten tlak (PS): <K> (bar)

Specificaţiile de proiectare ale modelelor la care se referă această declaraţie:

Specifikacije tehničnega načrta za modele, na katere se nanaša ta deklaracija:

∙ 15

Maks. tilladt tryk (PS): <K> (bar)

∙ 10

Konstruksjonsspesifikasjoner for de modeller som berøres av denne deklarasjonen: 12

Pressione massima consentita (PS): <K> (bar)

∙ 06

Najniža/najviša dopuštena temperatura (TS*):

*TSmin: Najniža temperatura u području niskog tlaka: <L> (°C)

*TSmax: Standardna temperatura koja odgovara najvećem dopuštenom

tlaku (PS): <M> (°C)

Rashladno sredstvo: <N>

Postavke sigurnosne naprave za tlak: (bar)

Proizvodni broj i godina proizvodnje: pogledajte natpisnu pločicu modela

Legnagyobb megengedhető nyomás (PS): <K> (bar)

Legkisebb/legnagyobb megengedhető hőmérséklet (TS*):

*TSmin: Legkisebb megengedhető hőmérséklet a kis nyomású oldalon:

<L> (°C)

*TSmax: A legnagyobb megengedhető nyomásnak (PS) megfelelő

telítettségi hőmérséklet: <M> (°C)

Hűtőközeg: <N>

A túlnyomás-kapcsoló beállítása: (bar)

Gyártási szám és gyártási év: lásd a berendezés adattábláján

Maksymalne dopuszczalne ciśnienie (PS): <K> (bar)

Minimalna/maksymalna dopuszczalna temperatura (TS*):

*TSmin: Minimalna temperatura po stronie niskociśnieniowej: <L> (°C)

*TSmax: Temperatura nasycenia odpowiadająca maksymalnemu

dopuszczalnemu ciśnieniu (PS): <M> (°C)

Czynnik chłodniczy: <N>

Nastawa ciśnieniowego urządzenia bezpieczeństwa: (bar)

Numer fabryczny oraz rok produkcji: patrz tabliczka znamionowa modelu

Presiune maximă admisibilă (PS): <K> (bar)

Temperatură minimă/maximă admisibilă (TS*):

*TSmin: Temperatură minimă pe partea de presiune joasă: <L> (°C)

∙

∙∙∙∙∙

Min./maks. tilladte temperatur (TS*):

*TSmin: Min. temperatur på lavtrykssiden: <L> (°C)

*TSmax: Mættet temperatur svarende til maks. tilladte tryk (PS): <M>

(°C)

Kølemiddel: <N>

Indstilling af tryksikringsudstyr: (bar)

Produktionsnummer og fremstillingsår: se modellens fabriksskilt

Maximalt tillåtet tryck (PS): <K> (bar)

∙

Temperatura minima/massima consentita (TS*):

*TSmin: temperatura minima nel lato di bassa pressione: <L> (°C)

*TSmax: temperatura satura corrispondente alla pressione massima

consentita (PS): <M> (°C)

∙

Min/max tillåten temperatur (TS*):

∙∙∙∙∙

Refrigerante: <N>

Impostazione del dispositivo di controllo della pressione: (bar)

Numero di serie e anno di produzione: fare riferimento alla targhetta del

modello

Mέγιστη επιτρεπόμενη πίεση (PS): <K> (bar)

∙∙∙∙∙

*TSmin: Minimumtemperatur på lågtryckssidan: <L> (°C)

*TSmax: Mättnadstemperatur som motsvarar maximalt tillåtet tryck (PS):

<M> (°C)

Köldmedel: <N>

Inställning för trycksäkerhetsenhet: (bar)

Tillverkningsnummer och tillverkningsår: se modellens namnplåt

Maksimalt tillatt trykk (PS): <K> (bar)

Minimalt/maksimalt tillatt temperatur (TS*):

∙∙∙∙∙

Ελάχιστη/μέγιστη επιτρεπόμενη θερμοκρασία (TS*):

*TSmin: Ελάχιστη θερμοκρασία για την πλευρά χαμηλής πίεσης: <L>

(°C)

*TSmax: Κορεσμένη θερμοκρασία που αντιστοιχεί με τη μέγιστη

επιτρεπόμενη πίεση (PS): <M> (°C)

Ψυκτικό: <N>

Ρύθμιση της διάταξης ασφάλειας πίεσης: (bar)

Αριθμός κατασκευής και έτος κατασκευής: ανατρέξτε στην πινακίδα

∙∙∙∙∙

*TSmin: Minimumstemperatur på lavtrykkssiden: <L> (°C)

*TSmax: Metningstemperatur i samsvar med maksimalt tillatt trykk (PS):

<M> (°C)

Kjølemedium: <N>

Innstilling av sikkerhetsanordning for trykk: (bar)

Produksjonsnummer og produksjonsår: se modellens merkeplate

∙∙∙∙∙

αναγνώρισης του μοντέλου

Pressão máxima permitida (PS): <K> (bar)

Temperaturas mínima e máxima permitidas (TS*):

*TSmin: Temperatura mínima em baixa pressão: <L> (°C)

*TSmax: Temperatura de saturação correspondente à pressão máxima

permitida (PS): <M> (°C)

*TSmax: Temperatură de saturaţie corespunzând presiunii maxime

Suurin sallittu paine (PS): <K> (bar)

Pienin/suurin sallittu lämpötila (TS*):

*TSmin: Alhaisin matalapainepuolen lämpötila: <L> (°C)

*TSmax: Suurinta sallittua painetta (PS) vastaava kyllästyslämpötila:

<M> (°C)

Refrigerante: <N>

Regulação do dispositivo de segurança da pressão: (bar)

Número e ano de fabrico: consultar a placa de especificações

daunidade

Максимально допустимое давление (PS): <K> (бар)

∙∙∙∙∙

admisibile (PS): <M> (°C)

Agent frigorific: <N>

Reglarea dispozitivului de siguranţă pentru presiune: (bar)

Numărul de fabricaţie şi anul de fabricaţie: consultaţi placa de identificare

a modelului

∙∙∙

Kylmäaine: <N>

Varmuuspainelaitteen asetus: (bar)

Valmistusnumero ja valmistusvuosi: katso mallin nimikilpi

Maximální přípustný tlak (PS): <K> (bar)

Minimální/maximální přípustná teplota (TS*):

*TSmin: Minimální teplota na nízkotlaké straně: <L> (°C)

*TSmax: Saturovaná teplota odpovídající maximálnímu přípustnému

tlaku (PS): <M> (°C)

Chladivo: <N>

Nastavení bezpečnostního tlakového zařízení: (bar)

∙∙∙∙∙

Минимально/Максимально допустимая температура (TS*):

*TSmin: Минимальная температура на стороне низкого давления:

<L> (°C)

*TSmax: Температура кипения, соответствующая максимально

допустимому давлению (PS): <M> (°C)

Хладагент: <N>

∙∙∙

Výrobní číslo a rok výroby: viz typový štítek modelu

∙∙∙

Настройка устройства защиты по давлению: (бар)

Заводской номер и год изготовления: смотрите паспортную табличку

модели

Název a adresa informovaného orgánu, který vydal pozitivní posouzení

shody se směrnicí o tlakových zařízeních: <Q>

Naziv i adresa prijavljenog tijela koje je donijelo pozitivnu prosudbu o

usklađenosti sa Smjernicom za tlačnu opremu: <Q>

A nyomástartó berendezésekre vonatkozó irányelvnek való

megfelelőséget igazoló bejelentett szervezet neve és címe: <Q>

Nazwa i adres Jednostki notyfikowanej, która wydała pozytywną opinię

dotyczącą spełnienia wymogów Dyrektywy dot. Urządzeń Ciśnieniowych:

<Q>

Denumirea şi adresa organismului notificat care a apreciat pozitiv

141516

Navn og adresse på bemyndiget organ, der har foretaget en positiv

bedømmelse af, at udstyret lever op til kravene i PED (Direktiv for

Trykbærende Udstyr): <Q>

Namn och adress för det anmälda organ som godkänt uppfyllandet av

tryckutrustningsdirektivet: <Q>

Nome e indirizzo dell’Ente riconosciuto che ha riscontrato la conformità

Navn på og adresse til det autoriserte organet som positivt bedømte

alla Direttiva sulle apparecchiature a pressione: <Q>

Όνομα και διεύθυνση του Κοινοποιημένου οργανισμού που απεφάνθη

θετικά για τη συμμόρφωση προς την Οδηγία Εξοπλισμών υπό Πίεση:

<Q>

Nome e morada do organismo notificado, que avaliou favoravelmente a

conformarea cu Directiva privind echipamentele sub

samsvar med direktivet for trykkutstyr (Pressure Equipment Directive):

<Q>

Sen ilmoitetun elimen nimi ja osoite, joka teki myönteisen päätöksen

painelaitedirektiivin noudattamisesta: <Q>

conformidade com a directiva sobre equipamentos pressurizados: <Q>

Название и адрес органа технической экспертизы, принявшего

положительное решение о соответствии Директиве об оборудовании

под давлением: <Q>

presiune: <Q>

Shigeki Morita

Director

Ostend, 1st of April 2016

suite de la page précédente:

continuation of previous page:

Fortsetzung der vorherigen Seite:

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

vervolg van vorige pagina:

04

02

03

01

Maximum allowable pressure (PS): <K> (bar)

Minimum/maximum allowable temperature (TS*):

*TSmin: Minimum temperature at low pressure side: <L> (°C)

*TSmax: Saturated temperature corresponding with the maximum

allowable pressure (PS): <M> (°C)

Refrigerant: <N>

Setting of pressure safety device: (bar)

Manufacturing number and manufacturing year: refer to model nameplate

Maximal zulässiger Druck (PS): <K> (Bar)

Minimal/maximal zulässige Temperatur (TS*):

*TSmin: Mindesttemperatur auf der Niederdruckseite: <L> (°C)

*TSmax: Sättigungstemperatur die dem maximal zulässigen Druck (PS)

entspricht: <M> (°C)

Kältemittel: <N>

Einstellung der Druck-Schutzvorrichtung: (Bar)

Herstellungsnummer und Herstellungsjahr: siehe Typenschild

desModells

Pression maximale admise (PS): <K> (bar)

Température minimum/maximum admise (TS*):

*TSmin: température minimum côté basse pression: <L> (°C)

*TSmax: température saturée correspondant à la pression maximale

admise (PS): <M> (°C)

Réfrigérant: <N>

Réglage du dispositif de sécurité de pression: (bar)

Numéro de fabrication et année de fabrication: se reporter à la plaquette

signalétique du modèle

Maximaal toelaatbare druk (PS): <K> (bar)

Design Specifications of the models to which this declaration relates:

Konstruktionsdaten der Modelle auf die sich diese Erklärung bezieht:

Spécifications de conception des modèles auxquels se rapporte cette déclaration:

Ontwerpspecificaties van de modellen waarop deze verklaring betrekking heeft:

Especificaciones de diseño de los modelos a los cuales hace referencia esta declaración:

Specifiche di progetto dei modelli cui fa riferimento la presente dichiarazione:

∙

0102030405

∙∙∙∙∙

Minimaal/maximaal toelaatbare temperatuur (TS*):

*TSmin: Minimumtemperatuur aan lagedrukzijde: <L> (°C)

*TSmax: Verzadigde temperatuur die overeenstemt met de maximaal

toelaatbare druk (PS): <M> (°C)

Koelmiddel: <N>

Instelling van drukbeveiliging: (bar)

Fabricagenummer en fabricagejaar: zie naamplaat model

Presión máxima admisible (PS): <K> (bar)

Temperatura mínima/máxima admisible (TS*):

*TSmin: Temperatura mínima en el lado de baja presión: <L> (°C)

*TSmax: Temperatura saturada correspondiente a la presión máxima

admisible (PS): <M> (°C)

Refrigerante: <N>

Ajuste del presostato de seguridad: (bar)

Número de fabricación y año de fabricación: consulte la placa

deespecificaciones técnicas del modelo

Name and address of the Notified body that judged positively

oncompliance with the Pressure Equipment Directive: <Q>

Name und Adresse der benannten Stelle, die positiv unter Einhaltung der

Druckanlagen-Richtlinie urteilte: <Q>

Nom et adresse de l’organisme notifié qui a évalué positivement la

conformité à la directive sur l’équipement de pression: <Q>

Naam en adres van de aangemelde instantie die positief geoordeeld

heeft over de conformiteit met de Richtlijn Drukapparatuur: <Q>

Nombre y dirección del Organismo Notificado que juzgó positivamente el

∙∙∙∙∙

∙∙∙

0102030405

cumplimiento con la Directiva en materia de Equipos de Presión: <Q>

2P329110-1H

Page 4

Tartalomjegyzék

1 A dokumentum bemutatása 5

1.1 A dokumentum bemutatása ...................................................... 5

A szerelőnek 5

2 A doboz bemutatása 5

2.1 Tartozékok leszerelése a kültéri egységről ............................... 5

2.2 Tartozék csövek: Átmérők......................................................... 5

2.3 A szállítási rögzítés eltávolítása ................................................ 6

3 Egységek és opciók 6

3.1 A kültéri egységről..................................................................... 6

3.2 A rendszer elrendezése ............................................................ 6

4 Előkészületek 6

4.1 A berendezés helyének előkészítése........................................ 6

4.1.1 A kültéri egység üzembe helyezései követelményei... 6

4.1.2 A kültéri egység üzembe helyezései követelményei

hideg éghajlaton.......................................................... 7

4.2 A hűtőközegcsövek előkészítése .............................................. 7

4.2.1 Hűtőközegcsövekre vonatkozó előírások ................... 7

4.2.2 A csőméretek kiválasztása ......................................... 7

4.2.3 A hűtőközeg-leágazókészletek kiválasztása............... 8

4.2.4 Előírások FXTO beltéri egységek esetén ................... 9

4.2.5 Több kültéri egység: Lehetséges elrendezések.......... 10

4.3 Az elektromos huzalozás előkészítése ..................................... 11

4.3.1 Biztonsági szerelvényekre vonatkozó előírások ......... 11

5 Felszerelés 11

5.1 Az egységek felnyitása.............................................................. 11

5.1.1 A kültéri egység felnyitása .......................................... 11

5.1.2 A kültéri egység elektromos dobozának felnyitása..... 12

5.2 A kültéri egység felszerelése..................................................... 12

5.2.1 Az üzembe helyezés szerkezetének létrehozása....... 12

5.3 A hűtőközegcsövek csatlakoztatása ......................................... 12

5.3.1 A hűtőközegcsövek elvezetése................................... 12

5.3.2 Hűtőközegcsövek csatlakoztatása a kültéri

egységhez................................................................... 13

5.3.3 Multi bekötőcső készlet beszerelése .......................... 13

5.3.4 Több kültéri egység: Kilökőlap-nyílások...................... 13

5.3.5 Védelem a szennyeződések ellen .............................. 13

5.3.6 Elzárószelep és szervizcsatlakozó használata........... 13

5.3.7 A lapított csövek eltávolítása ...................................... 14

5.4 A hűtőközegcsövek ellenőrzése................................................ 15

5.4.1 A hűtőközegcsövek ellenőrzése ................................. 15

5.4.2 Hűtőközegcsövek ellenőrzése: Általános irányelvek .. 15

5.4.3 Hűtőközegcsövek ellenőrzése: Összeállítás............... 16

5.4.4 A tömítettségvizsgálat elvégzése................................ 16

5.4.5 Vákuumszárítás elvégzése......................................... 16

5.5 A hűtőközegcsövek szigetelése ................................................ 16

5.6 Hűtőközeg feltöltése.................................................................. 17

5.6.1 A hűtőközeg feltöltésével kapcsolatos biztonsági

előírások ..................................................................... 17

5.6.2 Hűtőközeg feltöltéséről ............................................... 17

5.6.3 Az utántöltött hűtőközeg-mennyiség meghatározása. 17

5.6.4 A hűtőközeg feltöltése: Folyamatábra......................... 18

5.6.5 A hűtőközeg feltöltése................................................. 20

5.6.6 6a lépés: A hűtőközeg automatikus feltöltése............. 21

5.6.7 6b lépés: A hűtőközeg manuális feltöltése.................. 22

5.6.8 A hűtőközeg feltöltésével kapcsolatos hibakódok....... 22

5.6.9 Ellenőrizendők a hűtőközeg betöltése után ................ 22

5.6.10 A fluorozott üvegházhatású gázokra figyelmeztető

címke rögzítése........................................................... 23

5.7 A vezetékek csatlakoztatása ..................................................... 23

5.7.1 Helyszíni huzalozás: Áttekintés .................................. 23

5.7.2 A kilökőlapok eltávolítására vonatkozó irányelvek....... 23

5.7.3 Jelátviteli huzalozás átvezetése és rögzítése.............. 23

5.7.4 A jelátviteli vezetékek csatlakoztatása......................... 24

5.7.5 A jelátviteli vezetékek bekötésének befejezése........... 24

5.7.6 Tápvezetékek átvezetése és rögzítése........................ 24

5.7.7 Táővezeték csatlakoztatása......................................... 25

6 Konfiguráció 25

6.1 Helyszíni beállítások elvégzése ................................................. 25

6.1.1 Helyszíni beállítások elvégzéséről............................... 25

6.1.2 Helyszíni beállítás összetevői...................................... 26

6.1.3 Hozzáférés a helyszíni beállítás összetevőihez........... 26

6.1.4 Hozzáférés az 1. vagy 2. üzemmódhoz....................... 26

6.1.5 1. üzemmód használata............................................... 27

6.1.6 2. üzemmód használata............................................... 27

6.1.7 1. üzemmód: Felügyeleti beállítások............................ 27

6.1.8 2. üzemmód: Helyszíni beállítások .............................. 28

6.1.9 PC-konfiguráló csatlakoztatása a kültéri egységhez ... 29

6.2 Szivárgásjelzés funkció használata............................................ 29

6.2.1 Az automatikus szivárgásjelzésről............................... 29

7 Ellenőrzés 29

7.1 Biztonsági előírások a beüzemeléskor....................................... 30

7.2 Ellenőrzőlista beüzemelés előtt.................................................. 30

7.3 A próbaüzemről .......................................................................... 30

7.4 Próbaüzem elvégzése................................................................ 31

7.5 Hibaelhárítás a próbaüzem rendellenes befejezése után .......... 31

8 Hibaelhárítás 31

8.1 Hibaelhárítás a hibakódok alapján ............................................. 31

8.2 Hibakódok: Áttekintés................................................................. 32

9 Műszaki adatok 35

9.1 Szerelési tér: Kültéri egység....................................................... 35

9.2 Csőszerelési ábra: Kültéri egység.............................................. 36

A felhasználónak 37

10 A rendszerről 37

10.1 A rendszer elrendezése ............................................................. 37

11 Kezelőfelület 38 12 Üzemeltetés 38

12.1 Működési tartomány ................................................................... 38

12.2 A rendszer kezelése ................................................................... 38

12.2.1 Az operációs rendszerről ............................................. 38

12.2.2 Hűtés, fűtés, ventilátor és automatikus üzemmódról ... 38

12.2.3 A fűtés üzemmódról ..................................................... 38

12.2.4 A rendszer működtetése (Hűtés/fűtés váltó

távirányító-kapcsoló NÉLKÜL)..................................... 38

12.2.5 A rendszer működtetése (Hűtés/fűtés váltó

távirányító-kapcsolóval) ............................................... 39

12.3 Szárító program használata ....................................................... 39

12.3.1 A szárító programról .................................................... 39

12.3.2 A szárító program használata (Hűtés/fűtés váltó

távirányító-kapcsoló NÉLKÜL)..................................... 39

12.3.3 A szárító program használata (Hűtés/fűtés váltó

távirányító-kapcsolóval) ............................................... 39

12.4 A levegőfúvás irányának beállítása ............................................ 39

12.4.1 A levegőterelő szárnyról .............................................. 39

12.5 A fő kezelőfelület kijelölése ........................................................ 40

12.5.1 A fő kezelőfelület beállításáról ..................................... 40

13 Karbantartás és szerelés 40

13.1 A hűtőközegről ........................................................................... 40

13.2 Értékesítés utáni szerviz és garancia ......................................... 41

13.2.1 A garancia időtartama.................................................. 41

13.2.2 Ajánlott karbantartás és felülvizsgálat.......................... 41

14 Hibaelhárítás 41

Szerelési és üzemeltetési kézikönyv

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 5

1 A dokumentum bemutatása

a d

1× 1×

1×

3P328191-1

BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.

REQUEST FOR THE INDICATION OF INSTALLATION INFORMATION

1. RECORD OF INDOOR UNIT MODEL AND INSTALLATION SITE

2. RECORD FOR SETTINGS (CONTENTS SEE INSTALLATION MANUAL)

SETTING

2019

3938

1817

3736

1615

3534

23 24

4321

INSTALLATION

MODELNAME

No.

12 13 14

504948474645

6059585756

64636261

2221

333231

44434241

5554535251

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

3. RECORD OF INSTALLATION DATE

6. AFTER EQUIPPING, PLEASE PUT IT ON THE BACK SIDE OF THE FRONT PLATE.

DAY MONTH YEAR

4. MODEL NAME 5. MANUFACTURING NUMBER

VALUE

REMARK DATE SETTING VALUE REMARK D ATE

3P328192-1

3. FOR DETAILS CONCERNING PIPING SELECTION AND CALCULATION OR HOW TO OPERATE THE LEAK DETECTION FUNCTION, PLEASE REFER TO THE INSTALLATION MANUAL.

2. RECORD OF ADDITIONAL REFRIGERANT CHARGE AMOUNT AND RESULT OF LEAK CHECK OPERATION

REQUEST FOR THE INDICATION OF ADDITIONAL REFRIGERANT CHARGING AND LEAK DETECTION OPERATION RESULT

BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.

1. CALCULATION OF ADDITIONAL REFRIGERANT CHARGING AMOUNT

4. AFTER FILLING IN THIS TABLE, PLEASE PUT IT ON THE SWITCH BOX COVER.

(m) x 0.18(m) x 0.37

OUTDOOR UNIT

(m) x 0.26

(m) x 0.12 (m) x 0.059

(m) x 0.022

ADDITIONAL CHARGING AMOUNT

TOTAL LENGTH OF LIQUID PIPE SIZE O22.2 x 0.37

TOTAL LENGTH OF LIQUID PIPE SIZE O19.1 x 0.26

TOTAL LENGTH OF LIQUID PIPE SIZE O15.9 x 0.18

TOTAL LENGTH OF LIQUID PIPE SIZE O12.7 x 0.12

TOTAL LENGTH OF LIQUID PIPE SIZE O9.5 x 0.059

TOTAL LENGTH OF LIQUID PIPE SIZE O6.4 x 0.022

105%< CR < 130%

50%< CR < 105%

50%< CR < 70% 70%< CR < 85% 85%< CR < 105% 105%< CR < 130%

8HP

Total indoor unit capacity connection ratio (CR)

10-12HP

14-16HP

18-20HP

2.0

1.5

1.2

1.5

0.7

1.0

0.5

0.3

0.5

1.0

0.5

Total indoor unit capacity when piping length <30m

Total indoor unit capacity when piping length >30m

1.3

1.1

0.9

RYYQ18-20

RYYQ14-16

RYYQ8~12

ONLY FOR RYYQ8~20 MODELS

DATE AMOUNT

CALCULATE THE ADDITIONAL REFRIGERANT CHARGING AMOUNT BASED ON THE FORMULA BELOW BEFORE CHARGING.

SHIPMENT (INDICATED ON THE MACHINE NAMEPLATE) AND THE ADDITIONAL AMOUNT SHOWN AS FOLLOWS :

WHEN RE-CHARGING TOTAL AMOUNT OF REFRIGERANT , CHARGE THE TOTAL OF THE AMOUNT CHARGED AT

RESULT LEAK CHECK

DATE AMOUNT RESULT LEAK CHECK

1×

f g

1×1×

ID Øa

ID Øb

ID Øa

OD Øb

14.1 Hibakódok: Áttekintés................................................................ 42

14.2 Az alábbi jelenségek nem jelzik a légkondicionáló

meghibásodását ........................................................................ 43

14.2.1 Jelenség: A rendszer nem működik............................ 43

14.2.2 Jelenség: A hűtés/fűtés nem váltható ......................... 43

14.2.3 Jelenség: Ventilátor üzemmód lehetséges, de a

hűtés és a fűtés nem működik .................................... 43

14.2.4 Jelenség: A ventilátorsebesség nem a beállításnak

megfelelő .................................................................... 43

14.2.5 Jelenség: A levegőfúvás iránya nem a beállításnak

megfelelő .................................................................... 43

14.2.6 Jelenség: Az egyik egységből fehér köd gomolyog

(beltéri egység) ........................................................... 43

14.2.7 Jelenség: Az egyik egységből fehér köd gomolyog

(beltéri egység, kültéri egység) ................................... 43

14.2.8 Jelenség: A kezelőfelületen az "U4" vagy "U5" jelzés

jelenik meg, és a berendezés leáll, de néhány perc

múlva újraindul............................................................ 43

14.2.9 Jelenség: A klímaberendezések hangja (beltéri

egység) ....................................................................... 43

14.2.10 Jelenség: A klímaberendezések hangja (beltéri

egység, kültéri egység) ............................................... 43

14.2.11 Jelenség: A klímaberendezések hangja (kültéri

egység) ....................................................................... 43

14.2.12 Jelenség: A berendezésből por száll ki....................... 43

14.2.13 Jelenség: Az egység kellemetlen szagot áraszt ......... 43

14.2.14 Jelenség: A kültéri egység ventilátora nem működik .. 44

14.2.15 Jelenség: A kijelzőn ez látható: "88" ........................... 44

14.2.16 Jelenség: A kültéri egység kompresszora egy

rövidebb fűtési ciklus után nem áll le .......................... 44

14.2.17 Jelenség: A kültéri egység belseje meleg, még akkor

is, ha már leállt............................................................ 44

14.2.18 Jelenség: Meleg levegő érezhető, ha a beltéri

egység leáll ................................................................. 44

15 Áthelyezés 44 16 Hulladékba helyezés 44

1 A dokumentum bemutatása

1.1 A dokumentum bemutatása

Célközönség

Üzembe helyezésre jogosult személyek + végfelhasználók

INFORMÁCIÓ

A készülék tapasztalt vagy képzett felhasználók általi áruházi, könnyűipari vagy mezőgazdasági, illetve nem szakemberek általi kereskedelmi használatra lett tervezve.

Dokumentációkészlet

Ez a dokumentum egy dokumentációkészlet része. A teljes dokumentációkészlet a következőkből áll:

▪ Általános biztonsági előírások:

▪ Biztonsági utasítások, melyeket üzembe helyezés előtt el kell

olvasni

▪ Formátum: Papír (a kültéri egység dobozában)

▪ Kültéri egység szerelési és üzemeltetési kézikönyve:

▪ Szerelési és üzemeltetési utasítások ▪ Formátum: Papír (a kültéri egység dobozában)

▪ Referencia útmutató a beszereléshez és a használathoz:

▪ Üzembe helyezés előkészítése, műszaki adatok, referencia

adatok…

▪ Részletes lépésről-lépésre bemutatott utasítások és

háttéronformációk az alapszintű és haladó használathoz

▪ Digitális formában is elérhető: http://www.daikineurope.com/

support-and-manuals/product-information/

A mellékelt dokumentáció legújabb verzióját a regionális Daikin webhelyen vagy forgalmazójától szerezheti be.

Az eredeti dokumentum angol nyelven íródott. A más nyelvű kiadások ennek fordításai.

A szerelőnek

2 A doboz bemutatása

2.1 Tartozékok leszerelése a kültéri egységről

Ellenőrizze, hogy az egységhez rendelkezésre áll-e az összes tartozék.

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

a Általános biztonsági előírások b Szerelési kézikönyv és üzemeltetési kézikönyv c Hűtőközeg-utántöltési címke d Üzembe helyezési tájékoztató matrica

e Címke a fluortartalmú, üvegházhatást okozó gázokról

f Többnyelvű címke a fluortartalmú, üvegházhatást okozó

gázokról

g Csőcsatlakozó tartozékok tasakja

2.2 Tartozék csövek: Átmérők

Tartozék csövek (mm) HP Øa Øb

Gázcső

▪ Elülső csatlakozás

8 19,1 10 25,4 22,2 12 25,4 28,6 14

▪ Alsó csatlakozás

16 18 20

Szerelési és üzemeltetési kézikönyv

Page 6

3 Egységek és opciók

ID Øb

ID Øa

ID Øb

ID Øa

ID Øb

ID Øa

OD Øb

3 (12.3 N·m)

a b

g g

c c cd

Tartozék csövek (mm) HP Øa Øb

Folyadékcső

▪ Elülső csatlakozás

▪ Alsó csatlakozás

Kiegyenlítőcső

▪ Elülső csatlakozás

▪ Alsó csatlakozás

(a)

(a) Csak RYMQ modellek esetében.

8 9,5 10 12 9,5 12,7 14 12,7 16 18 12,7 15,9 20

8 19,1 10 12 19,1 22,2 14 16 18 25,4 28,6 20

2.3 A szállítási rögzítés eltávolítása

Csak az 14~20 HP

TÁJÉKOZTATÁS

Ha a berendezést a szállítási rögzítéssel üzemeltetik, abnormális vibráció és zaj jelentkezhet.

El kell távolítani a kompresszor lábáról a rögzítést, amely szállítás közben védi az egységet a sérüléstől. Ezt az ábra és az alábbi leírás szerint végezze el.

1 Lazítsa meg kissé a rögzítő anyát (a). 2 Vegye ki a szállítási rögzítést (b) az alábbi ábra szerint. 3 Húzza meg újra a rögzítő anyát (a).

Modell Leírás

RXYQ8~20 Egyetlen egységes, nem folyamatos fűtést

végző modell.

RXYQ22~54 Többegységes, nem folyamatos fűtést

végző modell (2 vagy 3 RXYQ modult tartalmaz).

(a) A(z) RYYQ modellek folyamatos kényelmes levegőfúvást

biztosítanak jégmentesítés közben.

A választott kültéri egység típusa határozza meg, hogy bizonyos funkciók működnek-e. A szerelési kézikönyvben ezt mindenütt feltüntettük, és felhívtuk rá a felhasználó figyelmét. Bizonyos funkciók kizárólag az adott modellekkel használhatók.

Az egységeket kültéri üzemre, levegő-levegő és levegő-víz hőszivattyús rendszerekkel végzett fűtési célokra tervezték.

Az egységek fűtőteljesítménye (önálló használat esetén) 25-től 63 kW-ig, néveleges hűtőteljesítménye 22,4-től 56 kW-ig terjed. Több egységes rendszerbe csatlakoztatva a fűtőteljesítmény akár 168 kW-ig, a hűtőteljesítmény 150 kW-ig emelkedhet.

A kültéri egység fűtés üzemmódban –20°C WB és 15,5°C WB közötti, hűtés üzemmódban –5°CDB és 43°CDB közötti környezeti hőmérsékleten végzett működésre lett tervezve.

3.2 A rendszer elrendezése

INFORMÁCIÓ

FXTQ beltéri egységek használata esetén eltérő előírásokat kell alkalmazni. Lásd: 9. oldal

"4.2.4Előírások FXTO beltéri egységek esetén".

TÁJÉKOZTATÁS

A rendszer összeállítását –15°C alatti hőmérsékleten tilos elvégezni.

3 Egységek és opciók

3.1 A kültéri egységről

Ez a szerelési kézikönyv a VRV IV, teljes inverteres, hőszivattyús rendszerre vonatkozik.

Termékcsalád:

Modell Leírás

(a)

Egyetlen egységes, folyamatos fűtést végző modell.

Többegységes, folyamatos fűtést végző modell (2 vagy 3 RYMQ modult tartalmaz).

RYYQ8~20

RYYQ22~54

Szerelési és üzemeltetési kézikönyv

a VRV IVhőszivattyú kültéri egysége b Hűtőközegcsövek c VRV közvetlen expanziós (DX) kültéri egység d VRV LT Hidrobox (HXY080/125) e BP box (a Residential Air (RA) vagy Sky Air (SA) közvetlen

expanziós (DX) beltéri egységekre kell csatlakoztatni)

f Residential Air (RA) közvetlen expanziós (DX) beltéri

egységek)

g Kezelőfelület (a beltéri egység típusának megfelelő) h Kezelőfelület (vezeték nélküli, a beltéri egység típusának

megfelelő)

i Hűtés/fűtés váltó távirányító-kapcsoló

4 Előkészületek

4.1 A berendezés helyének előkészítése

4.1.1 A kültéri egység üzembe helyezései követelményei

Vegye figyelembe a térközökkel kapcsolatos irányelveket. Lásd a "Műszaki adatok" fejezetet.

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 7

4 Előkészületek

(°C WB)

a b

15.5 15

–5

–10

–15

–20

10 15 20 25

(°C DB)

B B B

D F

1 2 4 5

TÁJÉKOZTATÁS

A termék "A" osztályú. Egy lakásban a termék rádióinterferenciát okozhat, és ilyen esetben a felhasználónak meg kell tennie a szükséges elhárító intézkedéseket.

4.1.2 A kültéri egység üzembe helyezései követelményei hideg éghajlaton

TÁJÉKOZTATÁS

Ha a kültéri egység alacsony környezeti hőmérsékletű és magas páratartalmú helyen üzemel, a megfelelő berendezések használatával gondoskodjon róla, hogy az egység kondenzvíz-kivezető nyílásai szabadon maradjanak.

Fűtés üzemmódban:

▪ Keménységi fok: a csőátmérő és a használandó cső keménységi

fokának összefüggését az alábbi táblázat mutatja.

Csőátmérő (mm) A csövek keménységi foka

≤15,9 O (lágy) ≥19,1 1/2H (félkemény)

▪ Az elhelyezésnél figyelembe vették a megfelelő csőhosszakat és

távolságokat (lásd a csőhosszak ismertetését a beszereléshez adott referencia útmutatóban).

4.2.2 A csőméretek kiválasztása

INFORMÁCIÓ

FXTQ beltéri egységek használata esetén eltérő előírásokat kell alkalmazni. Lásd: 9. oldal

"4.2.4Előírások FXTO beltéri egységek esetén".

Határozza meg a megfelelő méretet az alábbi táblázatok és a referencia ábra alapján (csak szemléltési célra szolgál).

4.2 A hűtőközegcsövek előkészítése

4.2.1 Hűtőközegcsövekre vonatkozó előírások

▪ A csöveken belüli idegen anyag mennyisége – beleértve a gyári

olajszennyeződést – legfeljebb 30 mg/10 m lehet.

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

a Felfűtés működési tartománya b Működési tartomány

TAI Beltéri környezeti hőmérséklet TAO Kültéri környezeti hőmérséklet

Ha az egységnek 5 napon át kell üzemelni ebben a környezetben magas páratartalomnál (>90%), Daikin külön beszerezhető fűtőszalag készlet használata javasolt (EKBPH012T vagy EKBPH020T) ahhoz, hogy a kondenzvíz-kivezető nyílásai szabadon maradjanak. Ilyen esetben fűtőszalag PCB készletet is használni kell (EKBPHPCBT).

TÁJÉKOZTATÁS

Az R410A hűtőközeg szigorú követelményeket támaszt a rendszer tisztaságával és szárazságával szemben. Meg kell előzni, hogy idegen anyagok (ásványolaj, nedvesség) kerüljenek a rendszerbe.

TÁJÉKOZTATÁS

A hűtőközeghez alkalmas csővezetékeket és az egyéb nyomástartó alkatrészeket kell használni. A hűtőközegcsövek előírt anyaga a hűtőközeghez való, foszforsavval dezoxidált varratmentes rézcső.

1,2 VRVDX beltéri egység

3 BP box 4,5 RADX beltéri egység a,b Beltéri leágazókészlet x,y Kültéri egységek multi bekötőkészlete

A, B, C: A kültéri egység és az (első) hűtőközegleágazókészlet közötti csövek

Keresse ki az alábbi táblázatból a folyásirányba eső kültéri egységek összteljesítménye alapján.

Kültéri egység

teljesítményosztálya

(HP)

A cső külső átmérője (mm)

Gázcső Folyadékcső

8 19,1 9,5

10 22,2 9,5 12~16 28,6 12,7 18~22 28,6 15,9

24 34,9 15,9 26~34 34,9 19,1 36~54 41,3 19,1

D: A hűtőközeg-leágazókészletek közötti csövek

Keresse ki az alábbi táblázatból a folyásirányba eső beltéri egységek összteljesítménye alapján. Ügyeljen arra, hogy a bekötőcsövek hossza nem haladhatja meg az adott rendszertípus alapján kiszámított hűtőközegcső hosszt.

Beltéri egység

összteljesítmény

<150 15,9 9,5 150≤x<200 19,1 200≤x<290 22,2

A cső külső átmérője (mm)

Gázcső Folyadékcső

Szerelési és üzemeltetési kézikönyv

Page 8

4 Előkészületek

b c

Beltéri egység

összteljesítmény

A cső külső átmérője (mm)

Gázcső Folyadékcső

290≤x<420 28,6 12,7 420≤x<640 15,9 640≤x<920 34,9 19,1

≥920 41,3

Példa:

▪ Folyásirányú teljesítmény E-hez=az 1. egység teljesítménye ▪ Folyásirányú teljesítmény D-hez=az 1. egység teljesítménye+a 2.

egység teljesítménye

E: A hűtőközeg-leágazókészlet és beltéri egység közötti csövek

A beltéri egységhez menő közvetlen becsatlakozás csőméretének a beltéri egység bekötési méretével kell egyeznie (ha a beltéri egység VRVDX vagy Hidrobox).

Beltéri egység

összteljesítmény

15~50 12,7 6,4

63~140 15,9 9,5

200 19,1 250 22,2

▪ Ha a kültéri és beltéri egységek közötti egyenértékű csőhossz

90 m vagy több, a fő vezetékek méretét (a gáz és a folyadék oldalon is) növelni kell. A csövek hosszától függően csökkenhet a teljesítmény, de még ilyen esetben is növelni kell a főcsövek méretét. További jellemzőket a műszaki adatkönyvben talál.

A cső külső átmérője (mm)

Gázcső Folyadékcső

Csőátmérő (mm) Minimális falvastagság (mm)

15,9 0,99

19,1/22,2 0,80

28,6 0,99 34,9 1,21 41,3 1,43

▪ Ha a megadott méretű csövek (hüvelykben megadva) nem állnak

rendelkezésre, akkor más méretűeket is lehet használni (mm méretezéssel), figyelembe véve az alábbiakat:

▪ A szükséges mérethez legközelebb eső csőméretet kell

választani.

▪ A hüvelyk-milliméter csőméret-átmeneteknél megfelelő

szűkítőket kell használni (nem tartozék).

▪ Az utántöltött hűtőközeg mennyiségét a 17. oldal "5.6.3 Az

utántöltött hűtőközeg-mennyiség meghatározása" részben

ismertetett módon kell újraszámolni.

F: A hűtőközeg-leágazókészlet és BP egység közötti csövek

A BP egységhez menő közvetlen becsatlakozás csőméretét a rendszerhez csatlakozatott beltéri egységek összteljesítménye alapján kell meghatározni (csak RA DX esetén csatlakoznak beltéri egységek).

A csatlakoztatott beltéri egységek

összteljesítménye

20~62 12,7 6,4

63~149 15,9 9,5

150~208 19,1

A cső külső átmérője (mm)

Gázcső Folyadékcső

a Kültéri egység

b Főcsövek

c Növelje, ha az egyenértékű csőhossz ≥90m

d Első hűtőközeg-leágazókészlet

e Beltéri egység

Növelt méret

HP osztály A cső külső átmérője (mm)

Gázcső Folyadékcső

8 19,1 → 22,2 9,5 → 12,7

10 22,2 → 25,4

12+14 28,6

16 28,6 → 31,8

(a)

(b)

(a)

12,7 → 15,9

18~22 15,9 → 19,1

24 34,9 26~34 34,9 → 38,1 36~54 41,3

(a) Ha felülméretezés NEM lehetséges, tartsa be az alábbi

előírásokat. A felülméretezettnél nagyobb méret NEM megengedett. Még ha a standard méretezést is használja, az egyenértékű csőhossz akkor sem lehet hosszabb 90méternél.

(b) Cső felülméretezése NEM engedélyezett.

(b)

(a)

(b)

19,1 → 22,2

▪ A hűtőközegcsövek vastagságának meg kell felelnie a vonatkozó

előírásoknak. Az R410A hűtőközeget vezető csövek előírt minimális falvastagságát az alábbi táblázat mutatja.

Példa:

Folyásirányú teljesítmény F-hez=a 4. egység teljesítménye+az 5. egység teljesítménye

G: A BP egységet és az RA DX beltéri egységet összekötő csövek

Csak RADX esetén csatlakoznak beltéri egységek.

Beltéri egység

összteljesítmény

A cső külső átmérője (mm)

Gázcső Folyadékcső

20, 25, 30 9,5 6,4

50 12,7 60 9,5 71 15,9

4.2.3 A hűtőközeg-leágazókészletek kiválasztása

INFORMÁCIÓ

FXTQ beltéri egységek használata esetén eltérő előírásokat kell alkalmazni. Lásd: 9. oldal

"4.2.4Előírások FXTO beltéri egységek esetén".

Hűtőközeg REFNET elemek

A csővezetékek esetében lásd: 7. oldal "4.2.2 A csőméretek

kiválasztása".

▪ Ha a kültéri egységtől számított első leágazásnál használ

REFNET idomokat, keresse ki az alábbi táblázatból a kültéri egység teljesítménye alapján (példa: "A" REFNET idom).

Csőátmérő (mm) Minimális falvastagság (mm)

6,4/9,5/12,7 0,80

Szerelési és üzemeltetési kézikönyv

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 9

4 Előkészületek

Ø22.2 mm

Ø28.6 mm

Ø19.1 mm

2 3

1 2 3 4

1. 2.

12 HP FXTQ80 FXTQ80 FXTQ80 FXTQ80 14 HP FXTQ100 FXTQ80 FXTQ100 FXTQ80 16 HP FXTQ100 FXTQ100 FXTQ100 FXTQ100

10 HP FXTQ63 FXTQ63 FXTQ63 FXTQ63

8 HP FXTQ50 FXTQ50 FXTQ50 FXTQ50

Kültéri egység

teljesítményosztálya (HP)

8~10 KHRQ22M29T9 12~22 KHRQ22M64T 24~54 KHRQ22M75T

▪ Az első leágazás utáni REFNET idomok esetében a megfelelő

leágazókészletet a hűtőközeg-ág (példa: "B" REFNET idiom) után csatlakoztatott beltéri egységek összteljesítménye alapján kell kiválasztani.

Beltéri egység

összteljesítmény

<200 KHRQ22M20T

200≤x<290 KHRQ22M29T9 290≤x<640 KHRQ22M64T

≥640 KHRQ22M75T

▪ REFNET fejek esetében keresse ki az alábbi táblázatból a

REFNET fej alatt bekötött beltéri egységek összteljesítménye alapján.

Beltéri egység

összteljesítmény

<200 KHRQ22M29H

200≤x<290 290≤x<640 KHRQ22M64H

≥640 KHRQ22M75H

(a) Ha a REFNET fej feletti cső átmérője Ø34,9 vagy több,

akkor szükséges a KHRQ22M75H.

INFORMÁCIÓ

Legfeljebb 8 leágazás csatlakoztatható egy fejhez.

▪ Hogyan kösse be a kültéri egységek multi bekötőcső készletét.

Keresse ki az alábbi táblázatból a kültéri egységek száma alapján.

2 cső

(a)

INFORMÁCIÓ

A szűkítők vagy T idomok nem tartozékok.

TÁJÉKOZTATÁS

A hűtőközeg-leágazókészletek csak R410A hűtőközeggel használhatók.

4.2.4 Előírások FXTO beltéri egységek esetén

FXTQ beltéri egységek használata esetén az alábbi előírásokat alkalmazza.

Lehetséges kombinációk

FXTQ beltéri egységek nem kombinálhatók a kültéri egységgel kompatibilis, egyéb típusú beltéri egységekkel. Az alábbi beltérikültéri egységek kombinációja engedélyezett:

Kültéri egység FXTQ50 FXTQ63 FXTQ80 FXTQ100

RYYQ8/RXYQ8 4× O — — — RYYQ10/RXYQ10 — 4× O — — RYYQ12/RXYQ12 — — 4× O — RYYQ14/RXYQ14 — — 2× O 2× O RYYQ16/RXYQ16 — — — 4× O

Rendszerkialakítás (2 lehetőség)

Kültéri egységek száma A leágazókészlet típusa

2 BHFQ22P1007 3 BHFQ22P1517

A két vagy három RYYQ22~54 modult tartalmazó RYMQ modellekhez 3 csöves rendszer szükséges. Az ilyen modulokhoz egy kiegészítő kiegyenlítőcső tartozik (a hagyományos gáz- és folyadékcső mellett). Ilyen kiegyenlítőcső nem tartozik RYYQ8~20 vagy RXYQ8~54 egységekhez.

A különböző RYMQ modulok kiegyenlítőcső-csatlakozásait az alábbi táblázat mutatja.

RYMQ Kiegyenlítőcső-átmérő (mm)

8 19,1 10~16 22,2 18~20 28,6

A kiegyenlítőcső-átmérő meghatározása: ▪ 3 multi egység esetén: a kültéri egység és a T idom csatlakozási

átmérőjét meg kell tartani.

▪ 2 multi egység esetén: a bekötőcsőhöz a legnagyobb átmérőt kell

választani.

A kiegyenlítőcső soha nem csatlakozik a beltéri egységekhez. Példa: (szabad többegységes kombináció) RYMQ8+RYMQ12+RYMQ18. Legnagyobb csatlakozás Ø28,6

(RYMQ18); Ø22,2 (RYMQ12) és Ø19,1 (RYMQ8). Az alábbi ábrán csak a kiegyenlítőcső látható.

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

A A kültéri egység és az első hűtőközeg-leágazókészlet

közötti csövek

B A hűtőközeg-leágazókészletek közötti csövek C A hűtőközeg-leágazókészlet és beltéri egységek közötti

csövek

a1, a2 Refnet idomok

b REFNET fej

Hűtőközegcső hossza és szintkülönbsége

A csőhossznak és a szintkülönbségnek meg kell felelni az alábbi előírásoknak.

Maximális engedélyezett csőhossz

1 Leghosszabb cső (tényleges) ≤120m 2 Első leágazás után ≤40m 3 Teljes csőhossz ≤300m

Maximális szintkülönbség

1 Beltéri-kültéri (a kültéri alacsonyabban) ≤40m 2 Kültéri-beltéri (a kültéri magasabban) ≤50m

Szerelési és üzemeltetési kézikönyv

Page 10

4 Előkészületek

a b

b b b

≥200 mm

≤2 m

3 Beltéri-beltéri ≤15m

A: A kültéri egység és az első hűtőközeg-leágazókészlet közötti csövek

A következő átmérőket használja:

Kültéri egység

teljesítményosztálya

(HP)

A cső külső átmérője (mm)

Gázcső Folyadékcső

8 19,1 9,5

10 22,2 9,5

12~16 28,6 12,7

B: A hűtőközeg-leágazókészletek közötti csövek

A következő átmérőket használja:

Kültéri egység

teljesítményosztálya

(HP)

A cső külső átmérője (mm)

Gázcső Folyadékcső

8+10 22,2 9,5

12 28,6 12,7

14+16 28,6 15,9

C: A hűtőközeg-leágazókészlet és beltéri egység közötti csövek

Ugyanazt az átmérőt használja, mint a beltéri egységek csatlakozásaihoz (folyadék, gáz). A beltéri egységek átmérői:

Beltéri egység A cső külső átmérője (mm)

Gázcső Folyadékcső

FXTQ50 15,9 9,5 FXTQ63 15,9 9,5 FXTQ80 19,1 9,5

FXTQ100 22,2 9,5

4.2.5 Több kültéri egység: Lehetséges elrendezések

▪ A kültéri egységek közötti csöveknek vízszintesen vagy enyhén

felfelé kell futniuk, hogy a csövekben ne álljon meg az olaj.

1. minta 2. minta

a A beltéri egységhez b Kültéri egységek közötti csövek X Nem szabad

O Szabad

▪ Annak érdekében, hogy a legtávolabbi kültéri egység oldalán ne

maradjon vissza az olaj, az elzárószelepet és a kültéri egységeket összekötő csöveket az alábbi ábra 4 helyes változata szerint kell csatlakoztatni.

a1, a2: Refnet idomok

Kültéri egység

REFNET idom

teljesítményosztálya (HP)

8+10 KHRQ22M29T9

12~16 KHRQ22M64T

b: REFNET fej

Kültéri egység

REFNET fej

teljesítményosztálya (HP)

8+10 KHRQ22M64H

12~16 KHRQ22M75H

Hűtőközeg-utántöltés

Ha FXTQ beltéri egységeket használ, a rendszert után kell tölteni hűtőközeggel.

Rendszerbe töltött összes hűtőközeg = Z = O+R+P

O Kültéri egység gyári feltöltése R Utántöltött hűtőközegmennyiség a folyadékcső átmérője és

a kültéri egységhez megadott mennyiség alapján. Lásd:

17. oldal "5.6.3Az utántöltött hűtőközeg-mennyiség meghatározása".

P Hűtőközeg utántöltése szükséges FXTQ beltéri egységek

használata miatt. P=ΣT

T Utántöltött hűtőközeg mennyisége minden egyes beltéri

egységhez (típus szerint)

1..4

Beltéri egység T (kg)

FXTQ50 0,6 FXTQ63 0,5 FXTQ80 0,9

FXTQ100 1,1

a A beltéri egységhez b A rendszer leállásakor olaj gyűlik fel a legtávolabbi kültéri

egységnél

X Nem szabad

O Szabad

▪ Ha a kültéri egység közötti csőhossz meghaladja a 2 métert,

legalább 200 mm-rel meg kell emelni a gázcsövet, a készlettől 2 m távolságon belül.

Ha Akkor…

≤2m

Szerelési és üzemeltetési kézikönyv

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 11

5 Felszerelés

≤2 m ≤2 m

≥200 mm

>2 m >2 m

A B C

a b c

14×14×

8~12 HP 14~20 HP

Ha Akkor…

>2m

a A beltéri egységhez b Kültéri egységek közötti csövek

TÁJÉKOZTATÁS

Több kültéri egységes rendszerek üzembe helyezésére elő van írva, hogy a hűtőközegcsöveket milyen sorrendben kell csatlakoztatni. Az üzembe helyezésre a következő előírások vonatkoznak. Az A, B és C kültéri egység teljesítményére a következő korlátozás érvényes: A≥B≥C.

a A beltéri egységekhez b Kültéri egységek multi bekötőcső készlete (első

leágazás) c Kültéri egységek multi bekötőcső készlete (második

leágazás)

Képlet Adja össze az egyes egységek minimális áramköri

áramerősségét (a fenti táblázat alapján), majd szorozza meg a kapott értéket 1,1-gyel, és válassza ki a következő magasabb kapacitásértékű ajánlott biztosítékot.

Példa A(z) RXYQ30 kombinációja RXYQ8, RXYQ10 és

RXYQ12 egységgel. ▪ A(z) RXYQ8 minimális áramköri

áramerőssége=16,1A

▪ A(z) RXYQ10 minimális áramköri

áramerőssége=22,0A

▪ A(z) RXYQ12 minimális áramköri

áramerőssége=24,0A

Ezek szerint a(z) RXYQ30 minimális áramköri áramerőssége=16,1+22,0+24,0=62,1A

Az eredményt meg kell szorozni 1,1-gyel (62,1×1,1)=68,31A, tehát az ajánlott biztosítékkapacitás 80A.

TÁJÉKOZTATÁS

Maradékárammal működő hálózati megszakító használata esetén használjon gyors kioldású, 300 mA névleges áramerősségű típust.

5 Felszerelés

4.3 Az elektromos huzalozás előkészítése

4.3.1 Biztonsági szerelvényekre vonatkozó előírások

Az áramkört a szükséges biztonsági eszközökkel kell ellátni, vagyis egy főkapcsolóval, késleltetett biztosítékkal minden fázison, és egy földzárlat-megszakítóval, a vonatkozó előírásoknak megfelelően.

Szabványos kombinációkhoz

A huzalozás kiválasztását és méretezését a vonatkozó előírásoknak megfelelően, az alábbi táblázatban szereplő adatok szerint kell elvégezni.

Modell Minimális

RYYQ8/RYMQ8/RXYQ8 16,1A 20A RYYQ10/RYMQ10/RXYQ10 22,0A 25A RYYQ12/RYMQ12/RXYQ12 24,0A 32A RYYQ14/RYMQ14/RXYQ14 27,0A 32A RYYQ16/RYMQ16/RXYQ16 31,0A 40A RYYQ18/RYMQ18/RXYQ18 35,0A 40A RYYQ20/RYMQ20/RXYQ20 39,0A 50A

Minden modell esetében: ▪ Fázis és frekvencia: 3N~50Hz ▪ Feszültség: 380-415V ▪ Jelátviteli vezeték keresztmetszete: 0,75~1,25mm2, a maximális

hossz 1000 m. Ha a jelátviteli huzalok teljes hossza meghaladja ezt a határértéket, az jelátviteli hibát eredményezhet.

Nem szabványos kombinációkhoz

Az ajánlott biztosítékkapacitás kiszámítása

áramköri

áramerősség

5.1 Az egységek felnyitása

5.1.1 A kültéri egység felnyitása

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

VESZÉLY: ÉGÉSI SÉRÜLÉS VESZÉLYE

Ahhoz, hogy az egységhez hozzáférhessen, az alábbiak szerint nyissa fel az első paneleket:

Ajánlott

biztosíték

Az első panelek felnyitása után hozzáférhet az elektromos dobozhoz. Lásd: 12. oldal "5.1.2 A kültéri egység elektromos

dobozának felnyitása".

Szervizfeladatokhoz a fő PCB-panelen található nyomógombokhoz kell hozzáférni. Ezek a nyomógombok az elektromos doboz fedelének nyitása nélkül is hozzáférhetők. Lásd: 26. oldal

"6.1.3Hozzáférés a helyszíni beállítás összetevőihez".

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

Szerelési és üzemeltetési kézikönyv

Page 12

5 Felszerelés

2×

8~12 HP

SW8

6×

14~20 HP

SW8

a b

c d

≥100 mm

729

≤613

≥929

≥AB

(mm)

20 mm

a b

5.1.2 A kültéri egység elektromos dobozának felnyitása

TÁJÉKOZTATÁS

Ne próbálja erővel felfeszíteni az elektromos doboz fedelét. A túlzott erőkifejtés deformálhatja a fedelet, így a berendezésbe jutó víz károsíthatja az egységet.

TÁJÉKOZTATÁS

Az elektromos doboz fedelének zárásakor ügyeljen rá, hogy a fedél hátoldalának alján lévő szigetelőanyagot ne csípje be és ne hajlítsa befelé.

O Szabad (* = előnyben részesített telepítés)

▪ Az alap magassága legalább 150 mm legyen a padlótól mérve.

Ahol gyakori a havazás, ezt a magasságot a beszerelési hely és körülmények függvényében növelni kell.

▪ Az egységet szilárd, vízszintes alapra célszerű helyezni (acélkeret

vagy beton). Az alapnak nagyobbnak kell lenni a szürkével jelölt területnél.

Minimális alap

a Rögzítési pont (4×)

HP AA AB

8~12 766 992

14~20 1076 1302

▪ Rögzítse helyhez az egységet négy darab M12 alapzatcsavarral.

A csavarokat olyan mélyre kell becsavarozni, hogy 20milliméterre álljanak ki az alap felületéből.

a Elektromos doboz fedele b Elülső oldal c Tápfeszültség csatlakozóblokk d Szigetelőanyag e Nedvesség és szennyeződés juthat be X Helytelen O Helyes

5.2 A kültéri egység felszerelése

5.2.1 Az üzembe helyezés szerkezetének létrehozása

A berendezést vízszintesen, kellően erős alapra kell helyezni, amely megelőzi a vibrációt és a zajt.

TÁJÉKOZTATÁS

Ha az egység szerelési magasságát növelni kell, nem elegendő csak a sarkokat alátámasztani bakokkal.

TÁJÉKOZTATÁS

▪ Készítsen egy vízelvezető csatornát az alap körül, mely

a berendezés körül gyűlő vizet elvezeti. Fűtés üzemmódban, ha a kültéri hőmérséklet fagypont alatt van, a kültéri egységből leengedett víz megfagy. Ha a vízelvezetőt nem tartja karban, az egység környéke nagyon csúszóssá válhat.

▪ Korrozív környezetben használjon műanyag alátétet (a)

a csavarkötés rozsdásodásának megelőzése érdekében.

5.3 A hűtőközegcsövek csatlakoztatása

5.3.1 A hűtőközegcsövek elvezetése

A hűtőközegcsöveket lehet elülső vagy oldalsó csatlakozással szerelni (ha alul vannak kivezetve), ahogy az alábbi ábrán látható.

Szerelési és üzemeltetési kézikönyv

X Nem szabad

a Bal oldali csőcsatlakozás b Elülső csatlakozás c Jobb oldali csőcsatlakozás

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 13

Oldalsó csatlakozáshoz el kell távolítani az alsó lemezen lévő

A B

7.5°

>120 mm

>500 mm

kilökőlapot:

5 Felszerelés

a Nagy kilökőlap b Fúró c Fúrási pontok

TÁJÉKOZTATÁS

A kilökőlapok eltávolítására vonatkozó előírások:

▪ A berendezés háza ne sérüljön meg. ▪ A lapok kiütése után a rozsdásodás megelőzése

érdekében ajánlatos a széleket és a szélek körüli területet lesorjázni, majd javító festékkel lekezelni.

▪ Ha elektromos kábeleket vezet át a nyíláson, a vezeték

sérülésének megelőzésére azokat védőszalaggal be kell pólyálni.

5.3.2 Hűtőközegcsövek csatlakoztatása a kültéri egységhez

TÁJÉKOZTATÁS

▪ A helyszínen végzett csőszereléskor ügyeljen arra,

hogy csak a mellékelt tartozék csöveket használja.

▪ Ellenőrizze azt is, hogy a helyszínen beszerelt csövek

nem érnek-e véletlenül másik csőhöz, az alsó vagy az oldalsó panelhez. Különösen alsó vagy oldalsó csatlakozásnál kell figyelni, hogy a csövek megfelelően legyek szigetelve, és ne érjenek a házhoz.

Az elzárószelepek és a külső csövek a tartozékként adott csövekkel csatlakoztathatók.

A leágazókészletek csatlakozóiról a beüzemelést végző szakembernek kell gondoskodni (külső csövek).

5.3.3 Multi bekötőcső készlet beszerelése

TÁJÉKOZTATÁS

Szakszerűtlen üzembe helyezés esetén a kültéri egység meghibásodhat.

▪ A kötést vízszintesen kell felszerelni úgy, hogy a kötésen a

figyelmeztető címke (a) felül legyen. ▪ A kötés lejtése nem lehet több, mint 7,5° (lásd az A nézetet). ▪ A kötést nem szabad függőlegesen felszerelni (lásd a B

nézetet).

5.3.4 Több kültéri egység: Kilökőlap-nyílások

Csatlakozás Leírás

Elülső csatlakozás Csatlakozáshoz vegye ki az előlapról a

kilökőlapot.

Alsó csatlakozás Vegye ki a kilökőlapokat az alsó keretből, és

vezesse át alul az összekötő csöveket.

5.3.5 Védelem a szennyeződések ellen

A csövek és a kábelek kivezetésénél tömítsen le minden rést tömítőanyaggal (nem tartozék). (A berendezés teljesítménye leromlik, és rovarok vagy kisebb állatok juthatnak be a készülékbe.)

5.3.6 Elzárószelep és szervizcsatlakozó használata

Az elzárószelep kezelése

▪ Művelet közben az összes elzárószelepet ki kell nyitni. ▪ Az elzárószelep gyári állapotban zárva van.

Az elzárószelep nyitása

1 Vegye le az elzárószelep-kupakot. 2 Helyezzen be egy imbuszkulcsot az elzárószelepre, és fordítsa

az elzárószelepet az óramutató járásával ellentétes irányba.

3 Ha az elzárószelep tovább nem forgatható, hagyja abba a

forgatást.

Eredmény: A szelep most ki van nyitva. A Ø19,1 mm~Ø25,4 mm elzárószelep teljes kinyitásához addig

fordítsa el az imbuszkulcsot, amíg a nyomaték 27 és 33N•m közé nem esik.

A nem megfelelő nyomaték hűtőközeg-szivárgást okozhat, illetve az elzárószelep kupakjának repedéséhez vezethet.

a Figyelmeztető címke X Nem szabad O Szabad

▪ Ellenőrizze, hogy a kötéshez csatlakozó teljes csőhossz legalább

500 mm hosszan teljesen egyenes-e. Csak egy legalább 120 mm hosszú egyenes külső cső csatlakoztatásával lehet biztosítani a legalább 500 mm hosszú egyenes szakaszt.

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

Szerelési és üzemeltetési kézikönyv

Page 14

5 Felszerelés

c d

p<p

R410AN2

b c e

f g

A B

Meghúzónyomatékok

TÁJÉKOZTATÁS

Ügyeljen rá, hogy az említett nyomatéktartományt csak a Ø19,1~Ø25,4 mm gázcső elzárószelepek nyitásánál alkalmazza.

Az elzárószelep zárása

1 Vegye le az elzárószelep-kupakot. 2 Helyezzen be egy imbuszkulcsot az elzárószelepbe és forgassa

el az óramutató járásával egyező irányba.

3 Ha az elzárószelep tovább nem forgatható, hagyja abba a

forgatást.

Eredmény: A szelep most el van zárva. Zárás iránya:

Elzárószele

p mérete

(mm)

Meghúzónyomaték N•m (az óramutató járásával

egyező irányban elzárni)

Szelepszár

Szelepház ImbuszkulcsSzelepkupakSzervizcsat

lakozó

Ø9,5 5,4~6,6 4mm 13,5~16,5 11,5~13,9 Ø12,7 8,1~9,9 18,0~22,0 Ø15,9 13,5~16,5 6mm 23,0~27,0 Ø19,1 27,0~33,0 8mm 22,5~27,5 Ø25,4

5.3.7 A lapított csövek eltávolítása

FIGYELEM

Ha az elzárószelepben gáz marad, az kifújhat a lapított csövön.

Az alábbi útmutatás utasításainak figyelmen kívül hagyása anyagi károkat vagy – a körülményektől függően – akár súlyos személyi sérülést is okozhat.

Az alábbi eljárás szerint távolítsa el a gázt a lapított csőből:

1 Távolítsa el a szelepfedelet, és ellenőrizze, hogy az

elzárószelepek el vannak-e zárva teljesen.

Az elzárószelep-kupak kezelése

▪ Az elzárószelep kupakja a nyíllal jelzett helyen tömítve van.

Vigyázzon, hogy ne sértse meg.

▪ Az elzárószelep kezelése után ellenőrizze, hogy szorosan

visszazárta-e az elzárószelep kupakját. A meghúzónyomatékokat az alábbi táblázat mutatja.

▪ Az elzárószelep kupakjának meghúzása után ellenőrizze, hogy

nem szivárog-e hűtőközeg.

A szervizcsatlakozó kezelése

▪ A töltőtömlő végén legyen nyomóbütyök, mert a

szervizcsatlakozónak Schrader típusú szelepe van.

▪ A szervizcsatlakozó kezelése után ellenőrizze, hogy szorosan

visszazárta-e a szervizcsatlakozó kupakját. A meghúzónyomatékokat az alábbi táblázat mutatja.

▪ A szervizcsatlakozó kupakjának meghúzása után ellenőrizze,

hogy nem szivárog-e hűtőközeg.

Szerelési és üzemeltetési kézikönyv

a Szervizcsatlakozó és szervizcsatlakozó-fedél b Elzárószelep c Külső csőcsatlakozás d Elzárószelep kupakja

2 Csatlakoztasson vákuumszivattyú/lefejtő egységet a

csőleágazón keresztül az összes elzárószelep

szervizcsatlakozójára.

a Nyomáscsökkentő szelep b Nitrogén c Mérlegbeosztás d R410A hűtőközegtartály (szifonos rendszer) e Vákuumszivattyú

f Folyadékcső elzáró szelepe

g Gázcső elzáró szelepe A "A" szelep B "B" szelep

3 Szivattyúzza ki a gázt és olajat a lapított csőből egy lefejtővel.

VIGYÁZAT

Nem szabad a gázokat a légkörbe engedni.

4 Ha a gáz és az olaj teljesen ki lett szivattyúzva a lapított csőből,

vegye le a töltőtömlőt, és zárja el a szervizcsatlakozókat.

5 Vágja le a gáz, a folyadék és a kiegyenlítő elzárószelep

csöveinek alsó részét a fekete vonal mentén. Ehhez megfelelő szerszámot (például csővágót vagy fogót) használjon.

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 15

FIGYELEM

Befejezte a hűtőközegcsövek szerelésését?

A beltéri egységek és/vagy a kültéri egység áramellátása BE van kapcsolva?

Eljárás:

"2. módszer: A tápfeszültség bekapcsolása után".

Fejezze be a szerelést.

Eljárás:

"1. módszer: A tápfeszültség bekapcsolása előtt (szabályos eljárás)".

Igen

Nem

Igen

Soha ne távolítsa el a lapított csövet forrasztással. Ha az elzárószelepben gáz marad, az kifújhat a lapított

csövön.

6 Várja meg, amíg a lefejtés után esetleg visszamaradt összes

olaj kicsöpög, és csak ezt követően folytassa a külső csövek bekötését.

5.4 A hűtőközegcsövek ellenőrzése

5.4.1 A hűtőközegcsövek ellenőrzése

5 Felszerelés

szabályozószelepeket, biztosítva az R410A csővezeték átjárhatóságát, így elvégezhető a tömítettségvizsgálat és a vákuumszárítás.

TÁJÉKOZTATÁS

Ellenőrizze, hogy az összes kültéri egységre csatlakozó beltéri egység áramellátása be legyen kapcsolva.

TÁJÉKOZTATÁS

A [2‑21] beállítás elvégzésével várja meg, amíg a kültéri egység inicializálása befejeződik.

Tömítettségvizsgálat és vákuumszárítás

A hűtőközegcsövek ellenőrzése az alábbiakat tartalmazza: ▪ Tömítettségvizsgálat a hűtőközegcsövekben. ▪ Vákuumszárítás elvégzése a nedvesség, a levegő vagy a nitrogén

eltávolításához a hűtőközegcsövekből.

Ha a hűtőközegcsövekben feltehetően nedvesség van (például amikor a munka során víz juthatott a csövekbe), akkor először az alább leírt vákuumszárítási eljárással el kell távolítani minden nedvességet.

A berendezésben lévő csövek tömítettségvizsgálatát a gyárban elvégezték.

Csak a helyszínen szerelt hűtőközegcsöveket kell ellenőrizni. Ezért ügyeljen arra, hogy az összes kültéri egység elzárószelepe szorosan el legyen zárva a tömítettségvizsgálat vagy a vákuumszárítás megkezdése előtt.

TÁJÉKOZTATÁS

Ügyeljen arra, hogy az összes külső csövön található (nem tartozék) szelep NYITVA van (nem a kültéri egység elzárószelepei!), mielőtt megkezdené a tömítettségvizsgálatot vagy a vákuumszárítást.

A szelepek helyzetével kapcsolatos további információkat lásd: 16.

oldal "5.4.3Hűtőközegcsövek ellenőrzése: Összeállítás".

Nagyon fontos, hogy a (kültéri és beltéri) egységek áram alá helyezése előtt hiánytalanul el kell végezni a hűtőközegcsövek szerelését.

Az egységek áram alá helyezése inicializálja a szabályozószelepeket. Ez a szelepek zárását jelenti. Zárt szelepeknél a külső csövek és a beltéri egységek tömítettségvizsgálatát és vákuumszárítását nem lehet elvégezni.

Ezért 2 eljárást ismertetünk a beüzemeléshez, a tömítettségvizsgálathoz és a vákuumszárításhoz.

1. módszer: A tápfeszültség bekapcsolása előtt

Ha a rendszer még nincs áram alá helyezve, a tömítettségvizsgálat és a vákuumszárítás elvégzése nem igényel külön lépéseket.

2. módszer: A tápfeszültség bekapcsolása után

Ha a rendszer már áram alá van helyezve, aktiválja a [2‑21] beállításokat (lásd 26. oldal "6.1.4 Hozzáférés az 1. vagy 2.

üzemmódhoz"). Ez a beállítás megnyitja a külső

5.4.2 Hűtőközegcsövek ellenőrzése: Általános irányelvek

A hatékonyság növelése érdekében csatlakoztasson vákuumszivattyút a csőleágazón át az összes elzárószelep szervizcsatlakozójára (lásd: 16. oldal "5.4.3 Hűtőközegcsövek

ellenőrzése: Összeállítás").

TÁJÉKOZTATÁS

A használt 2 állású vákuumszivattyú visszacsapó vagy szolenoid szeleppel –⁠100,7 kPa (5 Torr abszolút) nyomásra tudjon légteleníteni.

TÁJÉKOZTATÁS

Ellenőrizze, hogy a szivattyúból az olaj nem folyik-e vissza a rendszerbe a szivattyú leállása alatt.

TÁJÉKOZTATÁS

A légtelenítést ne a hűtőközeggel végezze. A berendezés kiürítéséhez használjon vákuumszivattyút.

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

Szerelési és üzemeltetési kézikönyv

Page 16

5 Felszerelés

p<p

R410AN2

b c e

A B

5.4.3 Hűtőközegcsövek ellenőrzése: Összeállítás

a Nyomáscsökkentő szelep

b Nitrogén

c Mérlegbeosztás

d R410A hűtőközegtartály (szifonos rendszer)

e Vákuumszivattyú

f Folyadékcső elzáró szelepe g Gázcső elzáró szelepe h Kiegyenlítő vezeték elzárószelepe (csak RYMQ esetén) A "A" szelep B "B" szelep C "C" szelep D "D" szelep

Szelep Szelep állása

"A" szelep Nyitás "B" szelep Nyitás "C" szelep Nyitás "D" szelep Nyitás Folyadékcső elzáró szelepe Elzárás Gázcső elzáró szelepe Elzárás Kiegyenlítő vezeték elzáró

szelepe

TÁJÉKOZTATÁS

A beltéri egység és az összes beltéri egység csatlakozásain is el kell végezni a tömítettségvizsgálatot és a vákuumtesztet. A (nem tartozék) külső csövön található szelepeket lehetőség szerint nyitva kell tartani.

A további részleteket lásd a beltéri egység szerelési kézikönyvében. A tömítettségvizsgálatot és a vákuumszárítást el kell végezni az egység áramellátásának bekapcsolása előtt. Ellenkező esetben lásd a fejezetben fentebb ismertetett folyamatábrát (Lásd

15. oldal "5.4.1A hűtőközegcsövek ellenőrzése").

Elzárás

5.4.4 A tömítettségvizsgálat elvégzése

A tömítettségvizsgálatot EN378‑2 szabvány előírásai szerint kell végezni.

Szivárgás ellenőrzése: Vákuumos tömítettségvizsgálat

1 Ürítse ki a rendszert a folyadék- és a gázcsövön keresztül –

100,7 kPa (–⁠1,007 bar/5 Torr) nyomásra több mint 2 órán keresztül.

2 Ha a kívánt nyomást elérte, kapcsolja ki a vákuumszivattyút, és

legalább 1 percnyi megfigyeléssel ellenőrizze, hogy a nyomás nem emelkedik-e.

3 Ha a nyomás nő, akkor a rendszerben nedvesség van (lásd

alább a vákuumszárítást) vagy szivárog.

3 Fúvassa ki az összes nitrogéngázt.

TÁJÉKOZTATÁS

Feltétlenül szerezzen be kereskedelmi forgalomból egy erre a célra ajánlott buborékpróba-oldatot. Ne használjon szappanos vizet, mert az megrepesztheti a hollandi anyákat (a szappanos víz tartalmazhat sót, ami megköti a nedvességet, ami azután ráfagyhat a hideg csőre) és/vagy korrodálhatja a hollandi anyás kötéseket (a szappanos víz tartalmazhat ammóniát, amely növeli a korróziót a sárgaréz hollandi anya és a vörösréz perem között).

5.4.5 Vákuumszárítás elvégzése

A következők szerint kell eltávolítani minden nedvességet a rendszerből:

1 Ürítse ki a rendszert legalább 2 órára –100,7 kPa

(–⁠1,007bar/5Torr) vákuumnyomásra.

2 Kapcsolja ki a vákuumszivattyút, és legalább 1 órányi

megfigyeléssel ellenőrizze, hogy megmarad-e a vákuumnyomás.

3 Ha 2 órán belül nem sikerül elérni a vákuumnyomást, vagy a

vákuum nem marad meg 1 óráig, akkor a rendszerben feltehetően túl sok a nedvesség. Ebben az esetben töltse fel a légtelenített rendszert legalább 0,05 MPa (0,5 bar) nyomásra nitrogénnel, és az 1–3. lépés ismétlésével távolítson el minden nedvességet.

4 Attól függően, hogy azonnal szeretné-e betölteni a hűtőközeget

a hűtőközeg-betöltő porton keresztül, vagy először inkább előtöltené a hűtőközeg egy részét a folyadékvezetéken keresztül, nyissa meg a kültéri egység elzárószelepeit vagy hagyja őket zárva. További információkat lásd: 17. oldal

"5.6.2Hűtőközeg feltöltéséről".

5.5 A hűtőközegcsövek szigetelése

A tömítettségvizsgálat és a vákuumszárítás végeztével a csöveket szigetelni kell. Az alábbiakra kell figyelni:

▪ Figyeljen arra, hogy a bekötőcsöveket és a hűtőközeg-

leágazókészletet is teljes egészében szigetelni kell. ▪ A folyadék- és a gázcsöveket szigetelni kell (minden egységnél). ▪ A folyadékcsövekhez használjon 70°C-ig hőszigetelő

polietilénhabot, a gázcsövekhez pedig 120°C-ig hőszigetelő

polietilénhabot. ▪ Az üzembe helyezés helyének megfelelően szükség lehet a

hűtőközegcsövek szigetelésének megerősítésére.

Környezeti

hőmérséklet

≤30°C 75% – 80% RH 15mm >30°C ≥80% RH 20mm

A szigetelőanyag felületén pára csapódhat le. ▪ Ha olyanok a feltételek, hogy az elzárószelepről a lecsapódott

pára a szigetelés és a cső közötti résen keresztül bejuthat a

beltéri egységbe, mert a kültéri egység magasabban van a beltéri

egységnél, akkor ezt meg kell előzni a csatlakozások

szigetelésével. Lásd az alábbi ábrát.

Páratartalom Minimális

falvastagság

Szivárgás ellenőrzése: Nyomásos tömítettségvizsgálat

1 Töltse fel a légtelenített rendszert legalább 0,2 MPa (2 bar) bar

2 Ellenőrizze buborékpróbával a csőcsatlakozások tömítettségét.

Szerelési és üzemeltetési kézikönyv

nyomásra nitrogénnel. A nyomásmérőn kijelzett érték soha ne legyen magasabb, mint a berendezés maximális üzemi nyomása, vagyis 4,0 MPa (40 bar).

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 17

a Szigetelőanyag b Tömítőanyag stb.

5 Felszerelés

TÁJÉKOZTATÁS

Karbantartáskor, valamint ha a rendszer (kültéri egység +külső csövek+beltéri egységek) már nem tartalmaz hűtőközeget (pl. hűtőközeg-visszanyerés elvégzése után),az egységet az előfeltöltés segítségével az eredeti hűtőközeg-mennyiséggel kell feltölteni (a mennyiséget lásd az egység adattábláján), az automatikus feltöltési funkció csak ezt követően indítható.

5.6.2 Hűtőközeg feltöltéséről

A vákuumszárítás befejezése után a hűtőközeg-utántöltés indítható. Kétféleképpen lehet hűtőközeget utántölteni.

5.6 Hűtőközeg feltöltése

5.6.1 A hűtőközeg feltöltésével kapcsolatos biztonsági előírások

FIGYELEM

▪ Csak R410A hűtőközeget használjon. Egyéb anyagok

robbanást és balesetet okozhatnak.

▪ Az R410A fluorozott, üvegházhatású gázokat

tartalmaz. Klímaváltozási potenciál (GWP): 2087,5. A gázokat NE engedje a légkörbe.

▪ A hűtőközeg feltöltése közben mindig viseljen

védőkesztyűt és védőszemüveget.

TÁJÉKOZTATÁS

Ha vannak tápfeszültségről leválasztott egységek is a rendszerben, akkor a feltöltési eljárást nem lehet megfelelően befejezni.

TÁJÉKOZTATÁS

Több kültéri egységes rendszer esetén minden kültéri egységet tápfeszültség alá kell helyezni.

TÁJÉKOZTATÁS

A kompresszor védelme érdekében a rendszert az üzemeltetés előtt 6 órával tápfeszültség alá kell helyezni, hogy a forgattyúházfűtés áramot kapjon.

TÁJÉKOZTATÁS

Ha a rendszert a kültéri és a beltéri egységek bekapcsolását követő körülbelül 12 percen belül indítják el, akkor a kompresszor nem kapcsol be, amíg a kültéri egység(ek) és beltéri egységek között nem jön létre a megfelelő jelátvitel.

TÁJÉKOZTATÁS

A feltöltési eljárás indítása előtt ellenőrizze, hogy azA1P PCB kültéri egység 7-szegmenses kijelzője nem mutat rendellenességet (lásd: 26. oldal "6.1.4 Hozzáférés az 1.

vagy 2. üzemmódhoz"). Ha hibakód látható, lásd: 31. oldal "8.1Hibaelhárítás a hibakódok alapján".

TÁJÉKOZTATÁS

Ellenőrizze, hogy csak elfogadott beltéri egységek csatlakoznak (lásd: [1‑10], [1‑38] és [1‑39] a 27. oldal

"6.1.71. üzemmód: Felügyeleti beállítások" részben).

TÁJÉKOZTATÁS

Zárja le az elülső panelt, mielőtt végrehajtana bármilyen hűtőközeg-feltöltési műveletet. Ha az elülső panel nem csatlakozik, az egység nem tudja megfelelően megítélni a működési hibákat.

Eljárás Lásd

Automatikus feltöltés 21. oldal "5.6.66a lépés: A hűtőközeg

Manuális feltöltés 22. oldal "5.6.76b lépés: A hűtőközeg

INFORMÁCIÓ

Adding refrigerant using the automatic refrigerant charging function is not possible when Hydrobox units or RA DX indoor units are connected to the system.

Nagy rendszerek esetén a hűtőközeg feltöltésének a felgyorsítására ajánlatos először előtölteni a hűtőközeg egy részét a folyadékvezetéken keresztül, és azután végrehajtani az automatikus vagy manuális feltöltést. Ez a lépés az alábbi eljárást tartalmazza (lásd 20. oldal "5.6.5A hűtőközeg feltöltése"). Ez lépés kihagyható, ebben az esetben azonban a feltöltés hosszabb időt vesz igénybe.

Egy folyamatábra ad áttekintést a lehetőségekről és a teendőkről (lásd 18. oldal "5.6.4A hűtőközeg feltöltése: Folyamatábra").

automatikus feltöltése"

manuális feltöltése"

5.6.3 Az utántöltött hűtőközeg-mennyiség meghatározása

INFORMÁCIÓ

FXTQ beltéri egységek használata esetén eltérő előírásokat kell alkalmazni. Lásd: 9. oldal "4.2.4Előírások

FXTO beltéri egységek esetén".

TÁJÉKOZTATÁS

A rendszerben a megengedett legnagyobb hűtőközegmennyiség 100 kg. Ez azt jelenti, hogy ha a számított teljes hűtőközeg-mennyiség 95 kg vagy több, akkor a több kültéri egységes rendszert olyan kisebb, független rendszerekre kell bontani, amelyek mindegyikében legfeljebb 95 kg a hűtőközeg mennyisége. A gyári feltöltési mennyiség fel van tüntetve a berendezés adattábláján.

Utántöltendő hűtőközeg mennyisége=R (kg). Az R értékét 0,1 kg pontosságra kell kerekíteni.

R=[(X1×Ø22,2)×0,37+(X2×Ø19,1)×0,26+(X3×Ø15,9)×0,18+(X4×Ø12,7 )×0,12+(X5×Ø9,5)×0,059+(X6×Ø6,4)×0,022]+A+B

=A folyadékcső teljes hossza (m) Øa átmérőnél

1...6

Csőhossz A beltéri

≤30m 50%≤CR≤105% 0 0,5

>30m 50%≤CR≤70% 0 0,5

egységek

összteljesítmén

105%<CR≤130% 0,5 1

70%<CR≤85% 0,3 0,5 1,0

85%<CR≤105% 0,7 1 1,5

105%<CR≤130% 1,2 1,5 2,0

ye CR

(a)

"A" paraméter (kg)

8 HP 10~16 HP 18~20 HP

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

Szerelési és üzemeltetési kézikönyv

Page 18

5 Felszerelés

1. lépés

Számítsa ki az utántöltendő hűtőközeg-mennyiségét: R (kg)

Hűtőközeg-túltöltés történt, hűtőközeg leszivattyúzása, amíg R=Q

2+3. lépés

• Nyissa a C, D és B szelepet a folyadék- és kiegyenlítő vezetékhez

• Töltse fel a kiegyenlítő vezetéket legfeljebb 0,05 MPa nyomásig, majd zárja a C szelepet, és válassza le a csatlakozóját a csőleágazóról. Folytassa az előtöltést csak a folyadékvezetéken át

• Előtöltés elvégzése: Q (kg)

4a. lépés

• Zárja a D és B szelepet

• A feltöltés készen van

• Vezesse fel betöltött mennyiséget a hűtőközeg-utántöltési címkére

• Adja meg az utántöltött hűtőközeg-mennyiséget a [2-14] beállításban

• Folytassa a próbaüzemmel

4b. lépés

Zárja a D és B szelepet

R=Q R>QR<Q

Folytatás a következő oldalon >>

p

R410AN2

A B

(a) CR=Csatlakoztatási arány.

INFORMÁCIÓ

▪ Multi rendszerű modellek használata esetén adja össze

az egyes LE modulok összegét.

▪ Csőhossz alatt a kültéri egység és a legtávolabbi beltéri

egység távolsága értendő.

Modell B paraméter (kg)

(a)

RYYQ8+RYYQ10+RYYQ12 0,9 RYYQ14+RYYQ16 1,1 RYYQ18+RYYQ20 1,3

(a) A "B" paraméter KIZÁRÓLAG RYYQ8~20 modellekhez

szükséges, RXYQ8~54 és RYYQ22~54 modellekhez nem.

Metrikus méretezésű csövek esetében vegye figyelembe az alábbi táblázat szerint a súlyozási tényezőt. Ezt a tényezőt az R helyére kell behelyettesíteni az egyenletben.

5.6.4 A hűtőközeg feltöltése: Folyamatábra

További információkat lásd: 20. oldal "5.6.5A hűtőközeg feltöltése".

Hűtőközeg előtöltése

Hüvelykben megadott

Metrikus csőméret

csőméret

Méret (Ø) (mm) Súlyozási

tényező

6,4 0,022 6 0,018

9,5 0,059 10 0,065 12,7 0,12 12 0,097 15,9 0,18 15 0,16

— — 16 0,18 19,1 0,26 18 0,24 22,2 0,37 22 0,35

INFORMÁCIÓ

A feltöltés tesztlaborban elvégzendő végső beállításával forduljon a helyi márkaképviselethez.

tényező

Szerelési és üzemeltetési kézikönyv

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 19

Hűtőközeg feltöltése

6. lépés

Folytassa automatikus vagy manuális feltöltéssel

6b. lépés

Aktiválja a helyszíni beállítást: [2-20]=1

Az egység elindítja a manuális hűtőközeg-feltöltési műveletet.

6a. lépés

• Nyomja meg 1x a BS2 gombot: "888"

• Tartsa lenyomva a BS2 gombot több mint 5 másodpercen át "t01"

nyomáskiegyenlítés

• Nyissa ki az "A" szelepet

• Töltse be a maradék hűtőközeg-mennyiséget P (kg)

R=Q+P

Az egység a környezeti hőmérséklet függvényében eldönti, hogy az automatikus feltöltést fűtés vagy hűtés üzemmódban végzi el.

• Zárja el az "A" szelepet

• Nyomja meg a BS3 gombot a manuális töltés leállításához

• A feltöltés készen van

• Vezesse fel betöltött mennyiséget a hűtőközeg-utántöltési címkére

• Adja meg az utántöltött hűtőközeg-mennyiséget a [2-14] beállításban

• Folytassa a próbaüzemmel

5. lépés

• Csatlakoztassa az A szelepet a hűtőközeg-betöltő portra (d)

• Nyissa ki az összes kültéri egység elzárószelepeit

R>Q

Automatikus feltöltés

Manuális feltöltés

Folytatás a következő oldalon >>

<< Folytatás az előző oldalról

p

R410A

5 Felszerelés

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

Szerelési és üzemeltetési kézikönyv

Page 20

5 Felszerelés

"t23" villog

• Nyomja meg a BS2 gombot 5 percen belül

• Nyissa ki az "A" szelepet

("t22" indításvezérlés) ("t23" várakozás a stabil fűtési feltételekre)

"t03" villog

• Nyomja meg a BS2 gombot 5 percen belül

• Nyissa ki az "A" szelepet

("t02" indításvezérlés) ("t03" várakozás a stabil fűtési feltételekre)

A kijelző 1 másodperces időközzel vált a "t23" és a kisnyomású érték között.

• Végezze el a hűtőközeg-utántöltést a P (kg) mennyiséggel

• Zárja el az "A" szelepet

• Nyomja meg a BS3 gombot az üzemmód leállításához

• Megjelenik a "t26" zárókód

A kijelző 1 másodperces időközzel vált a "t03" és a kisnyomású érték között.

A hűtőközeg feltöltése automatikusan megtörténik.

"pe"=feltöltés mindjárt kész "p9"=feltöltés kész

VAGY

P (kg) lett hozzáadva az automatikus feltöltés során.

R=Q+P

• Nyomja meg a BS2 gombot

• T

ellenőrzése végre lesz hajtva

• Zárja el az "A" szelepet

• A BS1 gomb megnyomásával lépjen ki a programból

• A feltöltés készen van

• Vezesse fel betöltött mennyiséget a hűtőközeg-utántöltési címkére

• Adja meg az utántöltött hűtőközeg-mennyiséget a [2-14] beállításban

• Folytassa a próbaüzemmel

Ha az alábbi kódok jelennek meg:

"e-2" (a beltéri hőmérséklet tartományon kívül esik) és "e-3" (a kültéri hőmérséklet tartományon kívül esik)

Ebben az esetben végezze el újra az automatikus feltöltési eljárást.

• "t0X" jelenik meg

• Nyomja meg a BS1 gombot

• A feltöltés készen van

• Vezesse fel betöltött mennyiséget a hűtőközeg-utántöltési címkére

• Adja meg az utántöltött hűtőközeg-mennyiséget a [2-14] beállításban

• Folytassa a próbaüzemmel

Az alábbi kódok jelennek meg: "e-2" (a beltéri hőmérséklet

tartományon kívül esik) és "e-3" (a kültéri hőmérséklet

tartományon kívül esik)

• A BS1 gomb megnyomásával lépjen ki a programból

• A feltöltés készen van

• Vezesse fel betöltött mennyiséget a hűtőközeg-utántöltési címkére

• Adja meg az utántöltött hűtőközeg-mennyiséget a [2-14] beállításban

• Folytassa a próbaüzemmel

A szürkével jelölt feltételeknél

<< Folytatás az előző oldalról

Feltöltés fűtésnél Feltöltés hűtésnél

5.6.5 A hűtőközeg feltöltése

Kövesse az alább leírt lépéseket, és vegye figyelembe, hogy használni kívánja-e az automatikus feltöltési funkciót, vagy sem.

Hűtőközeg előtöltése

1 Az utántöltendő hűtőközeg mennyiségét a 17. oldal "5.6.3Az

utántöltött hűtőközeg-mennyiség meghatározása" részben

ismertetett képlet segítségével számítsa ki.

2 Az előtöltött hűtőközeg első 10 kg-nyi adagja a kültéri

hűtőegység működtetése nélkül is elvégezhető.

Az utántöltött hűtőközeg mennyisége kevesebb, mint 10 kg

Szerelési és üzemeltetési kézikönyv

Ha Akkor

Végezze el a 3~4. lépést.

Az utántöltött hűtőközeg mennyisége több, mint 10 kg

3 Az előfeltöltés elvégezhető a kompresszor működtetése nélkül,

ehhez a hűtőközeg-palackot csak a folyadék- és a kiegyenlítő

Ha Akkor

Végezze el a 3~6. lépést.

elzárószelep szervizcsatlakozójára kösse rá (nyitott "B" szeleppel). Ellenőrizze, hogy az "A" szelep és a kültéri egység összes elzárószelepe zárva van-e.

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 21

5 Felszerelés

p<p

R410AN2

b c e

A B

p<p

R410A

a c

TÁJÉKOZTATÁS

Előtöltés közben a hűtőközeg a folyadékvezetéken keresztül lesz betöltve. Zárja el az "A" szelepet, és válassza le a csőleágazót a gázvezetékről. A kiegyenlítő vezeték KIZÁRÓLAG a vákuum megszüntetésére szolgál. Töltse fel a kiegyenlítő vezetéket legfeljebb 0,05 MPa nyomásig, majd zárja a C szelepet, és kösse le a csatlakozóját a csőleágazóról. Folytassa az előtöltést csak a folyadékvezetéken át.

a Nyomáscsökkentő szelep b Nitrogén c Mérlegbeosztás d R410A hűtőközegtartály (szifonos rendszer) e Vákuumszivattyú

f Folyadékcső elzáró szelepe g Gázcső elzáró szelepe h Kiegyenlítő vezeték elzárószelepe (csak RYMQ esetén)

A "A" szelep B "B" szelep C "C" szelep D "D" szelep

4 Végezze el az alábbiak egyikét:

Ha Akkor

4a Az utántöltendő hűtőközeg

mennyiségét elérte az előtöltési eljárás során

4b Az előtöltési eljárás során

utántöltendő hűtőközeg mennyiségét nem lehet betölteni

Zárja el a "D" és "B" szelepet, és kösse le a csőleágazót a folyadékvezetékről.

Zárja el a "D" és "B" szelepet, kösse le a csőleágazót a folyadékvezetékről, majd végezze el az 5. és 6. lépést.

INFORMÁCIÓ

Ha az összes utántöltendő hűtőközeg-mennyiség elérte a

4. lépésben megadott mennyiséget (csak előtöltéssel), írja fel a berendezéshez mellékelt hűtőközeg-utántöltési címkére a betöltött hűtőközeg mennyiségét, és azt helyezze el az elülső panel hátoldalán.

Ezen kívül adja meg a rendszerbe utántöltött hűtőközegmennyiséget a [2-14] beállításban.

Hajtsa végre a tesztelési eljárást a következő fejezet szerint: 29. oldal "7Ellenőrzés".

Hűtőközeg feltöltése

5 Az előtöltés után csatlakoztassa az A szelepet a hűtőközeg-

betöltő portra és töltse be a fennmaradó hűtőközeget a porton keresztül. Nyissa ki az összes kültéri egység elzárószelepeit. Ebben a lépésben az "A" szelepnek zárva kell lennie!

INFORMÁCIÓ

Több kültéri egységes rendszer esetén nem kell a betöltő portokat hűtőközegtartályra csatlakoztatni.

A hűtőközegből ±22 kg-ot lehet betölteni 1 óra alatt 30°C DB kültéri hőmérsékleten, illetve ±6 kg-ot 0°C DB kültéri hőmérsékleten.

Ha több egységes kültéri rendszernél szeretné ezt meggyorsítani, akkor csatlakoztassa a hűtőközegtartályt mindegyik kültéri egységhez.

TÁJÉKOZTATÁS

▪ A hűtőközeg-betöltő port a berendezés belsejében lévő

csövekhez csatlakozik. A berendezés belső csövei gyárilag fel vannak töltve hűtőközeggel, ezért a töltőtömlő csatlakoztatásánál óvatosnak kell lenni.

▪ A hűtőközeg betöltése után ne felejtse el visszatenni a

hűtőközeg-betöltő port kupakját. A kupak meghúzónyomatéka 11,5 – 13,9N.

▪ A hűtőközeg egyenletes eloszlásának biztosítása

érdekében ±10 percig is eltarthat, amíg a kompresszor a berendezés beindítása után bekapcsol. Ez nem jelent hibás működést.

6 Folytassa az alábbiak egyikével:

6a 21. oldal "5.6.66a lépés: A hűtőközeg automatikus

feltöltése"

6b 22. oldal "5.6.76b lépés: A hűtőközeg manuális feltöltése"

INFORMÁCIÓ

Hűtőközeg feltöltése után:

▪ Írja fel a berendezéshez mellékelt hűtőközeg-

utántöltési címkére az utántöltött mennyiséget, és azt helyezze el az elülső panel hátoldalán.

▪ Adja meg a rendszerbe utántöltött hűtőközeg-

mennyiséget a [2‑14] beállításban.

▪ Hajtsa végre a tesztelési eljárást a következő fejezet

szerint: 29. oldal "7Ellenőrzés".

5.6.6 6a lépés: A hűtőközeg automatikus feltöltése

INFORMÁCIÓ

Az automatikus hűtőközeg-feltöltésre az alábbi korlátozások vonatkoznak. Ha a korlátozások feltételei nem teljesülnek, akkor a rendszeren nem lehet az automatikus hűtőközeg-feltöltést elvégezni:

▪ Kültéri hőmérséklet: 0~43°CDB. ▪ Beltéri hőmérséklet: 10~32°CDB. ▪ A beltéri egységek összteljesítménye: ≥80%.

Ha a " a BS2 gombot 5 percen belül. Nyissa ki az "A" szelepet. Ha a BS2 gombot nem nyomja meg 5 percen belül, hibakód jelenik meg:

" vagy " " villogni kezd (feltöltésre kész), nyomja meg

a Mérlegbeosztás b R410A hűtőközegtartály (szifonos rendszer) c Vákuumszivattyú d Hűtőközeg-betöltő port

A "A" szelep

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

Ha Akkor

Fűtés üzemmód "

" villog. Nyomja meg a BS2

gombot a művelet újraindításához.

Hűtés üzemmód Megjelenik a "

" zárókód. Nyomja meg a BS1 gombot a művelet megszakításához és újraindításához.

Szivárgásjelző funkció használatakor részletes hűtőközegállapotellenőrzést is tartalmazó próbaüzemet kell végezni. További információkat lásd: 29. oldal "7Ellenőrzés".

Szerelési és üzemeltetési kézikönyv

Page 22

5 Felszerelés

Ha Akkor

" ", " " vagy " " jelenik meg

" " vagy " " jelenik meg

INFORMÁCIÓ

Ha az automatikus feltöltési művelet során hibakód jelentkezik, az egység leáll és " " jelzés kezd villogni. Nyomja meg a BS2 gombot a művelet újraindításához.

INFORMÁCIÓ

▪ Ha a művelet során hiba jelentkezett (pl. elzárt

lezárószelepet észlelt a rendszer), hibakód jelenik meg. Ilyen esetben ellenőrizze a 31. oldal

"8.1 Hibaelhárítás a hibakódok alapján" részt, és

végezze el a megfelelő hibajavítási lépéseket. A hiba a BS1 gomb megnyomásával állítható alaphelyzetbe. A műveletet a 21. oldal "5.6.6 6a lépés: A hűtőközeg

automatikus feltöltése" lépéstől lehet újraindítani.

▪ Az automatikus hűtőközeg-feltöltés a BS1 gomb

megnyomásával szakítható meg. A berendezés leáll és visszatér készenléti állapotba.

Nyomja meg a BS1 gombot az automatikus feltöltési művelet befejezéséhez. A környezeti hőmérséklet megfelelő a próbaüzem elvégzéséhez.

A környezeti hőmérséklet NEM megfelelő a próbaüzem elvégzéséhez. Nyomja meg a BS1 gombot az automatikus feltöltési művelet befejezéséhez.

5.6.7 6b lépés: A hűtőközeg manuális feltöltése

INFORMÁCIÓ

A manuális hűtőközeg-feltöltési művelet 30 percen belül automatikusan leáll. Ha nem fejeződik be a betöltés 30 percen belül, és végezze el újra a hűtőközeg-utántöltést.

INFORMÁCIÓ

▪ Ha a művelet során hiba jelentkezett (pl. elzárt

lezárószelepet észlelt a rendszer), hibakód jelenik meg. Ilyen esetben ellenőrizze a 22. oldal "5.6.8 A

hűtőközeg feltöltésével kapcsolatos hibakódok" részt,

és végezze el a megfelelő hibajavítási lépéseket. A hiba a BS3 gomb megnyomásával állítható alaphelyzetbe. A műveletet a 22. oldal "5.6.7 6b

lépés: A hűtőközeg manuális feltöltése" lépéstől lehet

újraindítani.

▪ A manuális hűtőközeg-feltöltés a BS3 gomb

megnyomásával szakítható meg. A berendezés leáll és visszatér készenléti állapotba.

5.6.8 A hűtőközeg feltöltésével kapcsolatos hibakódok

Kód Ok Megoldás

Egyéb

hibakód

Szokatlanul alacsony nyomás a szívócsőben

Beltéri egység fagyás elleni védelme

A beltéri egység hőmérséklete kívül esik a szivárgásjelzéshez engedélyezett tartományon

A kültéri egység hőmérséklete kívül esik a szivárgásjelzéshez engedélyezett tartományon

Jelzi, hogy a szivárgásjelzés funkcióval nem kompatibilis beltéri egység lett beszerelve (pl. RADX beltéri egység, Hidrobox, stb.)

— Zárja el azonnal az "A"

Zárja el azonnal az "A" szelepet. Nyomja meg a BS3 gombot a visszaállításhoz. Az automatikus feltöltés folytatása előtt ellenőrizze az alábbiakat:

▪ Ellenőrizze, hogy a gáz

oldali elzárószelep rendesen ki van-e nyitva.

▪ Ellenőrizze, hogy nyitva

van-e a hűtőközegpalack szelepe.

▪ Ellenőrizze, hogy

szabad-e az áramlás a beltéri egységek levegőbemeneténél és kimeneténél.

Zárja el azonnal az "A" szelepet. Nyomja meg a BS3 gombot a visszaállításhoz. Folytassa az automatikus feltöltést.

Akkor folytassa, ha a környezeti feltételek megfelelőek.

Ellenőrizze a szivárgásjelzés végrehajtásának feltételeit.

szelepet. Ellenőrizze a hibakódot és végezze el a megfelelő lépéseket, 31.

oldal "8.1Hibaelhárítás a hibakódok alapján".

Szerelési és üzemeltetési kézikönyv

5.6.9 Ellenőrizendők a hűtőközeg betöltése után

▪ Nyitva vannak az összes elzárószelep? ▪ Fel lett jegyezve a betöltött hűtőközeg mennyisége a hűtőközeg-

utántöltési címkére?

TÁJÉKOZTATÁS

A hűtőközeg (elő-)töltése után az elzárószelepeket ne feledje kinyitni.

Ha a rendszert zárt állású elzárószelepekkel üzemeltetik, az a kompresszort károsítja.

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 23

5 Felszerelés

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

dd d

b g g

h h

fffh

eee

h h h

h h

b c

b a

8~12 HP 14~20 HP

5.6.10 A fluorozott üvegházhatású gázokra figyelmeztető címke rögzítése

1 Töltse ki a címkét az alábbiak szerint:

a Ha az egységhez fluorozott üvegházhatású gázokra

figyelmeztető, többnyelvű címke van mellékelve (lásd tartozékok), válassza le a megfelelő nyelvűt, és ragassza az a tetejére.

b Gyári hűtőközeg-feltöltés: lásd az egység adattábláját c A további betöltött hűtőközeg mennyisége d Teljes hűtőközeg-feltöltés e A teljes hűtőközeg-feltöltés üvegházhatásúgáz-

kibocsátása megfelelő értékű tonna CO2-ban kifejezve

f GWP = Global warming potential (globális felmelegedési

potenciál)

TÁJÉKOZTATÁS

Európában a rendszer teljes hűtőközeg-feltöltésének (megfelelő értékű tonna CO2-ban kifejezett) üvegházhatásúgáz-kibocsátását használják a karbantartási időköz meghatározásához. Kövesse a vonatkozó jogszabályokat.

Képlet az üvegházhatásúgáz-kibocsátás kiszámításához: hűtőközeg GWP-értéke × teljes

hűtőközeg-feltöltés [kg-ban] / 1000

2 Rögzítse a címkét a kültéri egység belsejére, a gáz- és

folyadékelzáró szelepek közelében.

▪ A lapok kiütése után a rozsdásodás megelőzése érdekében

ajánlatos a széleket és a szélek körüli területet lesorjázni, majd javító festékkel lekezelni.

▪ Miközben elektromos vezetékekek vezet át a kilökőlapnyílásokon,

a vezetékköteget tekerje körbe védőszalaggal, hogy ne sérülhessenek meg a vezetékek, és a kilépési pontnál helyezze a vezetékeket kereskedelmi forgalomban kapható védőcsőbe, vagy húzzon rájuk védőtokot, esetleg bélelje körbe a nyílás szélét gumikarimával.

a Kilökőlapnyílás b Leélezni c Távolítsa el a sorját d Ha fennáll a veszélye annak, hogy rovarok vagy kisebb

állatok jutnak be a készülékbe a nyílásokon át, tömje be a réseket szigetelőanyaggal (nem tartozék)

5.7.3 Jelátviteli huzalozás átvezetése és rögzítése

A jelátviteli vezetékeket csak az elülső panelen szabad átvezetni. Rögzítse a felső rögzítőnyíláshoz.

5.7 A vezetékek csatlakoztatása

5.7.1 Helyszíni huzalozás: Áttekintés

A helyszíni huzalozás a tápellátást (mindig földelt) és a beltéri-kültéri kommunikációs (=jelátviteli) huzalozást tartalmazza.

Példa:

a Helyi tápforrás (földzárlat-megszakítóval) b Főkapcsoló c Földelés csatlakozás d Kültéri egység e Beltéri egység

f Kezelőfelület g Beltéri tápfeszültség-vezetékek (árnyékolt kábel) (230V) h Jelátviteli vezetékek (árnyékolt kábel) (16V)

i Kültéri tápfeszültség-vezetékek (árnyékolt kábel)

5.7.2 A kilökőlapok eltávolítására vonatkozó

▪ A kilökőlapokat kalapácsütéssel kell eltávolítani.

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

Tápfeszültség 3N~50Hz Tápfeszültség 1~50Hz Földelés

irányelvek

a Jelátviteli vezetékek (1. lehetőség) b Jelátviteli vezetékek (2. lehetőség)

rögzítse a csőszigeteléshez.

c Műanyagbilincs. Rögzítse a gyárilag beszerelt

kisfeszültségű vezetékekhez.

d Műanyagbilincs.

(a) Kilökőlapot el kell távolítani. Zárja le a nyílást, hogy kis

állatok vagy szennyeződés ne juthasson be.

(a)

. Műanyag bilinccsel

Szerelési és üzemeltetési kézikönyv

Page 24

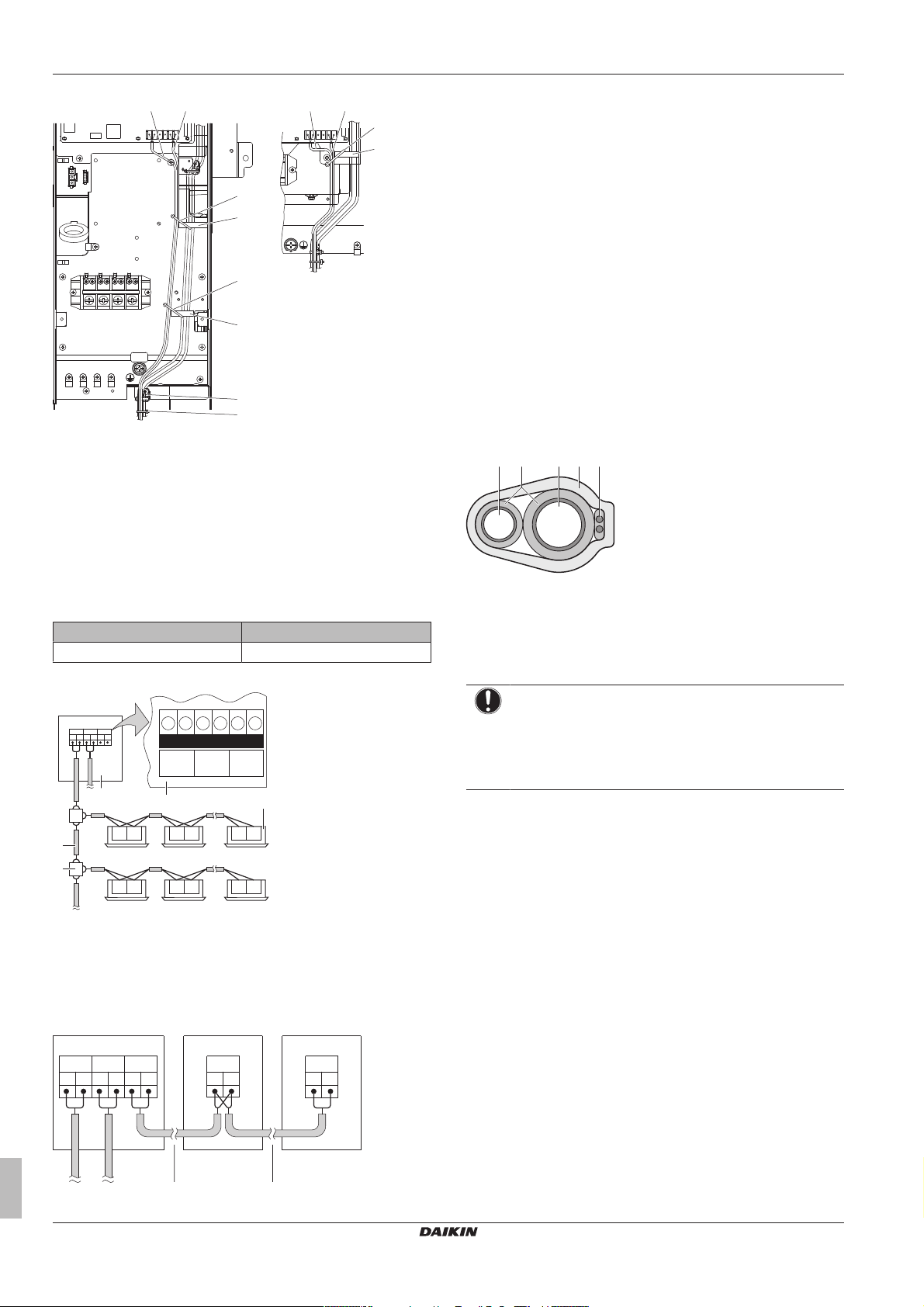

5 Felszerelés

L1 L2 L3 N

a b a b

8~12 HP 14~20 HP

F1 F2 F1 F2 Q1 Q2

F1 F1F2 F2 Q1 Q2

F1 F2 F1 F2 F1 F2

b c

TO IN/D UNIT

TO OUT/D UNIT TO MULTI UNIT

A1P

F1 F2 F1 F2 Q1 Q2 Q1 Q2

A1P

d de

ba c

Q1 Q2

a bc de

Nem tartozék szorítóeszközökkel rögzítse a jelzett műanyag konzolokhoz.

a Egységösszekötő vezetékek (beltéri - kültéri) (F1/F2 bal)

b Belső jelátviteli vezetékek (Q1/Q2)

c Műanyag fül

d Kereskedelmi forgalomból beszerzett bilincsek

a "A" egység (fő kültéri egység) b "B" egység (segéd kültéri egység) c "C" egység (segéd kültéri egység) d Fő/segéd jelátvitel (Q1/Q2) e Kültéri/beltéri jelátvitel (F1/F2)

f Kültéri egysé/egyén rendszer jelátvitel (F1/F2)

▪ Az egy csőrendszerben futó, kültéri egységek közötti összekötő

kábeleket a Q1/Q2 (Out Multi) csatlakozókra kell kötni. Ha a vezetékeket a F1/F2 csatlakozókra kötik, az a rendszerben üzemzavart okoz.

▪ A másik rendszerhez menő vezetékeket az F1/F2 (Out-Out)

csatlakozókra kell kötni annak a kültéri egységnek a PCBpaneljén, amelyhez a beltéri egységek összekötő vezetékei csatlakoznak.

▪ Az a kültéri egység az alapegység, amelyhez a beltéri egységek

összekötő vezetékei csatlakoznak.

5.7.5 A jelátviteli vezetékek bekötésének befejezése

A jelátviteli vezetékek egységen belüli felszerelése után pólyálja őket a hűtőközegcsövekhez fedőszalaggal, ahogy az alábbi ábrán látható.

5.7.4 A jelátviteli vezetékek csatlakoztatása

A beltéri egységből jövő vezetékeket a kültéri egység PCB-paneljén a(z) F1⁠/⁠F2 (be-ki) csatlakozókra kell kötni.

A csatlakozók csavarjainak meghúzónyomatéka:

Csavarméret Meghúzónyomaték (Nm)

M3,5 (A1P) 0,80~0,96

Egy kültéri egység bekötésekor

a Kültéri egység PCB-panel (A1P)

b Használja az árnyékolt kábel vezetékét (2 eres) (nincs

polaritás)

c Csatlakozópanel (nem tartozék)

Több kültéri egység bekötésekor

d Beltéri egység

e Kültéri egység

a Folyadékcső b Gázcső c Szigetelés d Jelátviteli vezetékek (F1/F2) e Fedőszalag

5.7.6 Tápvezetékek átvezetése és rögzítése

TÁJÉKOZTATÁS

A földelővezetékek elvezetésekor 25 mm távolságot kell tartani a kompresszor fázisvezetékeitől. Ennek az utasításnak a figyelmen kívül hagyása az ugyanarra a földelésre csatlakoztatott egységek működészavarát okozhatja.

A tápvezetékeket a jobb és bal oldalról lehet elvezetni. Rögzítse az alsó rögzítőnyíláshoz.

Szerelési és üzemeltetési kézikönyv

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 25

6 Konfiguráció

X1M

8~12 HP 14~20 HP

bc d

k h i

8~12 HP

bc d

k h i

14~20 HP

L1 L2 L2 N

i Bilincs (nem tartozék) j Serleg alakú alátét

k A földelővezetéket visszahajlítással ajánlott csatlakoztatni.

Több kültéri egység

Ha több kültéri egység tápfeszültségét kívánja összekötni, csatlakozófüleket kell használni. Csupasz kábel nem használható.

Ilyen esetben a szabványos alátétgyűrűt el kell távolítani. Mindkét vezetéket az ábrán jelölt módon kell bekötni a

tápcsatlakozóra.

6 Konfiguráció

INFORMÁCIÓ

Fontos, hogy ennek a fejezetnek minden részét sorban elolvassa a rendszer üzembe helyezője, és ennek megfelelően állítsa be a rendszert.

VESZÉLY: ÁRAMÜTÉS VESZÉLYE

a Tápvezeték (1. lehetőség) b Tápvezeték (2. lehetőség) c Tápvezeték (3. lehetőség) d Műanyagbilincs

(a) Kilökőlapot el kell távolítani. Zárja le a nyílást, hogy kis

állatok vagy szennyeződés ne juthasson be.

5.7.7 Táővezeték csatlakoztatása

Bilincselje a tápkábelt a műanyag fülhöz kereskedelmi forgalomban beszerzett bilincsekkel.

A zöld-sárga vezetéket kizárólag földelésre lehet használni (lásd az alábbi ábrát).

(a)

. Használjon védőcsövet.

6.1 Helyszíni beállítások elvégzése

6.1.1 Helyszíni beállítások elvégzéséről

A VRV IV hőszivattyús rendszer konfigurálásához az egység PCB panelén be kell vinni adatokat. Ez a fejezet ismerteti, hogy miként lehetséges manuális adatbevitel a PCB panelen lévő nyomógombok/ DIP-kapcsolók használatával és a 7-szegmenses kijelző visszajelzésének leolvasásával.

Beállítások elvégzése a fő kültéri egységen történik. A helyszíni beállítások mellett az egység jelenlegi működési

paramétereit is meg lehet erősíteni.

Nyomógombok és DIP-kapcsolók

Elem Leírás

Nyomógombok A nyomógombok használatával elvégezhetők:

▪ Speciális műveletek (automatikus

hűtőközeg-feltöltés, próbaüzem, stb.)

▪ Helyszíni beállítások (kényszerüzem, halk

üzemmód, stb.).

DIP-kapcsolók A DIP-kapcsolók használatával elvégezhetők:

▪ DS1 (1): HŰTÉS/FŰTÉS szelektor (lásd a

hűtés/fűtés választó kapcsoló kézikönyvét). KI=a funkcióval nem rendelkezik=gyári beállítás

▪ DS1 (2~4): NEM HASZNÁLT. NE

MÓDOSÍTSA A GYÁRI BEÁLLÍTÁST.

▪ DS2 (1~4): NEM HASZNÁLT. NE

MÓDOSÍTSA A GYÁRI BEÁLLÍTÁST.

a Tápfeszültség (380~415 V - 3N~50Hz) b Biztosíték c Földzárlat-megszakító d Földelővezeték e Tápfeszültség csatlakozóblokk

f Csatlakoztassa a tápvezetékeket: RED az L1-re, WHT az

L2-re, BLK az L3-ra és BLU az N-re

g Földelővezeték (GRN/YLW)

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

forgalomban beszerzett bilinccsel, hogy a csatlakozóra ne hathasson külső erő.

h Bilincselje a tápvezetéket a műanyag fülhöz kereskedelmi

Lásd még: ▪ 26. oldal "6.1.2Helyszíni beállítás összetevői" ▪ 26. oldal "6.1.3Hozzáférés a helyszíni beállítás összetevőihez"

Szerelési és üzemeltetési kézikönyv

Page 26

6 Konfiguráció

a b

BS1 BS2

DS1 DS2

BS3

X27A

2×

PC-konfiguráló

VRV IV hőszivattyús rendszereknél számos helyszíni beüzemelési beállítás is elvégezhető a személyi számítógép kezelőfelületén (ehhez a külön beszerezhető EKPCCAB szükséges). A beüzemelő számítógépen előkészítheti a konfigurációt (távoli helyszínen), ez a konfiguráció később feltölthető a rendszerre.

Lásd még: 29. oldal "6.1.9 PC-konfiguráló csatlakoztatása a kültéri

egységhez".

1. és 2. üzemmód

Üzemmód Leírás

1. üzemmód (felügyeleti

beállítások)

2. üzemmód (helyszíni

beállítások)

Lásd még: ▪ 26. oldal "6.1.4Hozzáférés az 1. vagy 2. üzemmódhoz" ▪ 27. oldal "6.1.51. üzemmód használata" ▪ 27. oldal "6.1.62. üzemmód használata" ▪ 27. oldal "6.1.71. üzemmód: Felügyeleti beállítások" ▪ 28. oldal "6.1.82. üzemmód: Helyszíni beállítások"

6.1.2 Helyszíni beállítás összetevői

7-szegmenses kijelzők, gombok és DIP-kapcsolók elhelyezkedése:

Az 1. üzemmód használható a kültéri egység helyzetének felügyeletére. Egyes helyszíni beállítások is felügyelhetők.

A 2. üzemmóddal végezhető el a rendszer helyszíni beállításainak módosítása. Az aktuális helyszíni beállítások értéke leolvasható és a beállítási értékek módosíthatók.

A helyszíni beállítások módosítása után a normál üzemmód általában speciális beavatkozás nélkül helyreállítható.

Egyes helyszíni beállítások speciális üzemmódokhoz használhatók (pl. 1-szeri működés, visszanyerés/vákuumszivattyúzás beállítás, manuális hűtőközeg-utántöltés beállítása, stb.). Ilyen esetben a normál üzemelés újraindítása előtt meg kell szakítani a speciális üzemmódot. Ezt az alábbi magyarázatoknál feltüntetjük.

a Elülső lemez b Fő PCB-panel 3 darab 7-szegmenses kijelzővel és 3

nyomógombbal

c Elektromos doboz szervizfedele

Az áram alatt lévő alkatrészek megérintésének elkerülése érdekében a kapcsolókat és a nyomógombokat egy szigetelt tárggyal (például kikapcsolt műanyag golyóstollal) állítsa át.

Ügyeljen rá, hogy a vizsgálófedelet visszaszerelje az elektromos doboz fedelére, illetve hogy lezárja az elülső lemezre a vizsgálófedelet a munka elvégzése után. Az egység működése közben az elülső lemeznek a helyén kell lenni. A beállítások a vizsgálónyíláson keresztül is elvégezhetők.

TÁJÉKOZTATÁS

Ügyeljen arra, hogy munka közben minden külső panel be legyen csukva, kivéve az elektromos doboz szervizfedelét.

Feszültség alá helyezés előtt zárja vissza jól az elektromos doboz fedelét.

6.1.4 Hozzáférés az 1. vagy 2. üzemmódhoz

Üzembe helyezés: alaphelyzet

TÁJÉKOZTATÁS

A kompresszor védelme érdekében a rendszert az üzemeltetés előtt 6 órával tápfeszültség alá kell helyezni, hogy a forgattyúházfűtés áramot kapjon.

Kapcsolja be a kültéri és beltéri egységek áramellátását. Ha a beltéri egységek és kültéri egység(ek) között létrejött és megfelelően működik a jelátvitel, az alábbi jelölés látható a 7-szegmenses kijelzőn (gyári beállítás).

Állapot Kijelző

BS1 MODE: Üzemmód váltása BS2 SET: Helyszíni beállítás BS3 RETURN: Helyszíni beállítás

DS1, DS2 DIP-kapcsolók

a 7 szegmenses kijelzők

b Nyomógombok

6.1.3 Hozzáférés a helyszíni beállítás

A tápfeszültség bekapcsolásakor: a jelölt módon villog. A tápfeszültség első ellenőrzései elvégezve (1~2perc).

Ha nem jelentkezett hiba: az alábbi jelzés világít (8~10perc).

Működésre kész: üres kijelző.

összetevőihez

Nem szükséges felnyitni a teljes elektromos dobozt, hogy hozzáférjen a PCB panelen lévő nyomógombokhoz, illetve leolvashassa a 7 szegmenses kijelző(ke)t.

Az elülső lemez első vizsgálófedelének eltávolításával hozzáférhet a gombokhoz (lásd az ábrát). Most már kinyithatja az elektromos doboz vizsgálófedelét az elülső lemezről (lásd az ábrát). A dobozban három nyomógombot és 3 7-szegmenses kijelzőt, valamint DIPkapcsolókat láthat.

Szerelési és üzemeltetési kézikönyv

7-szegmenses kijelző jelzései:

Ki Villog Be

Ha a fenti állás nem jelentkezik 12 perc elteltével, a hibakód ellenőrizhető a beltéri egység kezelőfelületén és a kültéri egység 7szegmenses kijelzőjén. A hibakód szerint szüntesse meg a problémát. Elsőként a jelátviteli vezetéket kell ellenőrizni.

Hozzáférés

BS1 gomb használható az elérni kívánt üzemmód kiválasztásához.

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 27

6 Konfiguráció

Hozzáférés Teendő

1. üzemmód Nyomja meg egyszer a BS1 gombot. A 7-szegmenses kijelzőn látható jelzés erre

vált:

2. üzemmód Tartsa lenyomva a BS1 gombot legalább 5 másodpercig.

A 7-szegmenses kijelzőn látható jelzés erre vált:

INFORMÁCIÓ

Ha a beállítás közben elveszti a fonalat és újra szeretné kezdeni elölről, nyomja meg a BS1 gombot. Ezt követően visszavált a készenléti állapotba (a 7-szegmenses kijelzőn nem látható jelzés: üres, lásd: 26. oldal "6.1.4 Hozzáférés

az 1. vagy 2. üzemmódhoz").

6.1.5 1. üzemmód használata

Az 1. üzemmód használható az alapbeállítások elvégzésére és az egység állapotának felügyeletére.

Mit Hogyan

Beállítások elérése és módosítása 1. üzemmódban

Kilépés és visszatérés a kiinduló állapotba

Az 1. üzemmód kiválasztása után (nyomja meg egyszer a BS1 gombot) megadhatja a kívánt beállítást. Ehhez a BS2 gombot kell megnyomni.

A kiválasztott beállítási érték eléréséhez egyszer nyomja le a BS3 gombot.

Nyomja meg a BS1 gombot.

6.1.6 2. üzemmód használata

A fő egységet kell használni a helyszíni beállítások elvégzésére a 2. üzemmódban.

A 2. üzemmóddal végezhetők el a kültéri egység és a rendszer helyszíni beállításai.

Mit Hogyan

Beállítások elérése és módosítása 2. üzemmódban

Kilépés és visszatérés a kiinduló állapotba

Az 2. üzemmód kiválasztása után (tartsa lenyomva 5 másodpercnél tovább a BS1 gombot), akkor megadhatja a kívánt beállítást. Ehhez a BS2 gombot kell megnyomni.

A kiválasztott beállítási érték eléréséhez egyszer nyomja le a BS3 gombot.

Nyomja meg a BS1 gombot.

Mit Hogyan

A kiválasztott beállítás értékének módosítása 2. üzemmódban

▪ Az 2. üzemmód kiválasztása után

(tartsa lenyomva 5 másodpercnél tovább a BS1 gombot), akkor megadhatja a kívánt beállítást. Ehhez a BS2 gombot kell megnyomni.

▪ A kiválasztott beállítási érték

eléréséhez egyszer nyomja le a BS3 gombot.

▪ Most a BS2 gomb szolgál a

kiválasztott beállításhoz szükséges érték kiválasztására.

▪ Ha a szükséges érték kiválasztása

megtörtént, a BS3 gombot 1-szer megnyomva megadhatja az érték módosítását.

▪ Nyomja meg újra a BS3 gombot a

választott értéknek megfelelő üzemmód indításához.

6.1.7 1. üzemmód: Felügyeleti beállítások

[1‑0]

Mutatja, hogy az ellenőrzött egység fő, 1. segéd vagy 2. segéd egység-e.

A fő egységet kell használni a helyszíni beállítások elvégzésére a 2. üzemmódban.

[1‑0] Leírás

Nincs jelzés Meghatározatlan helyzet.

0 A kültéri egység a fő egység. 1 A kültéri egység az 1. segéd egység. 2 A kültéri egység az 2. segéd egység.

[1‑1]

Jelzi a halk üzemmód állapotát.

[1‑1] Leírás

0 Az egység jelenleg nem halk üzemmódban

működik.

1 Az egység jelenleg halk üzemmódban

működik.

[1‑2]

Jelzi a korlátozott teljesítményfelvételű üzemmód állapotát.

[1‑2] Leírás

0 Az egység jelenleg nem korlátozott

teljesítményfelvételű üzemmódban működik.

1 Az egység jelenleg korlátozott

teljesítményfelvételű üzemmódban működik.

[1‑5] [1‑6]

Jelzés: ▪ [1‑5]: Az aktuális Te célparaméter állását. ▪ [1‑6]: Az aktuális Tc célparaméter állását.

[1‑10]

Jelzi a csatlakoztatott beltéri egységek számát.

[1‑13]

Jelzi az összes csatlakoztatott kültéri egység számát (több egységes kültéri rendszer esetén).

[1‑17] [1‑18] [1‑19]

Jelzés:

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

Szerelési és üzemeltetési kézikönyv

Page 28

6 Konfiguráció

▪ [1‑17]: A legutóbbi hibakódot. ▪ [1‑18]: Az utolsó előtti hibakódot. ▪ [1‑19]: Az utolsó előttit megelőző hibakódot.

[1‑29] [1‑30] [1‑31]

Jelzi a kiömlött hűtőközeg becsült mennyiségét (kg) a: ▪ [1‑29]: A legutóbbi szivárgásjelző üzemmód eredménye alapján. ▪ [1‑30]: Az utolsót megelőző szivárgásjelző üzemmód eredménye

alapján.

▪ [1‑31]: Az utolsó előttit megelőző szivárgásjelző üzemmód

eredménye alapján.

[1‑34]

Jelzi a következő automatikus szivárgásjelzésig hátralévő napok számát (ha az automatikus szivárgásjelző funkció aktív).

[1‑35] [1‑36] [1‑37]

Jelzi az alábbiak eredményét: ▪ [1‑35]: Az utoljára végrehajtott automatikus szivárgásjelzés. ▪ [1‑36]: Az utolsó előtti automatikus szivárgásjelzés. ▪ [1‑37]: Az utolsó előttit megelőző automatikus szivárgásjelzés.

[1‑35] [1‑36] [1‑37] Leírás

1 A szivárgásjelzés ellenőrzése rendben

megtörtént.

2 A szivárgásjelzés elvégzése közben az üzemi

feltételek nem voltak megfelelőek (a környezeti hőmérséklet a megengedett határokon kívül esett).

3 A szivárgásjelzés közben hiba jelentkezett.

Ha A kiömlött hűtőközeg becsült mennyisége

megjelenik

[1‑35]=1 [1‑29] [1‑36]=1 [1‑30] [1‑37]=1 [1‑31]

[1‑38] [1‑39]

Jelzés: ▪ [1‑38]: A rendszerhez csatlakoztatott RA DX beltéri egységek

száma.

▪ [1‑39]: A rendszerhez csatlakoztatott Hidrobox (HXY080/125)

beltéri egységek száma.

[1‑40] [1‑41]

Jelzés: ▪ [1‑40]: Az aktuális hűtés kényelmi beállításai. ▪ [1‑41]: Az aktuális fűtés kényelmi beállításai.

6.1.8 2. üzemmód: Helyszíni beállítások

[2‑0]

Hűtés/fűtés választás beállítása.

[2‑0] Leírás

0 (alapértelmezett) Mindegyik önálló beltéri egység választhat

hűtés/fűtés üzemmódot (hűtés fűtés szelektorral, ha beszerelték az egységre), vagy a fő beltéri egység kezelőfelületének megadásával (lásd a [2‑83] beállításokat és az üzemeltetési kézikönyvet).

1 A fő egység választ a hűtés/fűtés üzemmód

közül, ha a kültéri egységek több egységes rendszerbe vannak kötve

(a)

[2‑0] Leírás

2 A segéd egység választ a hűtés/fűtés

üzemmód közül, ha a kültéri egységek több egységes rendszerbe vannak kötve

(a) Külön rendelhető külső vezérlő adaptert kell használni a

kültéri egységhez (DTA104A61/62). További részleteket az adapterhez adott használati utasításban talál.

(a)

[2‑8]

Te hűtési üzemmód célhőmérséklete.

[2‑8] Te cél (°C)

0 (alapértelmezett) Automatikus

2 6 3 7 4 8 5 9 6 10 7 11

[2‑9]

Tc fűtési üzemmód célhőmérséklete.

[2‑9] Tc cél (°C)

0 (alapértelmezett) Automatikus

1 41 3 43 6 46

[2‑14]

A betöltött hűtőközeg-mennyiség megadása. Ha automatikus szivárgásjelzést kíván használni, meg kell adnia az

utántöltött hűtőközeg teljes mennyiségét.

[2‑14] Utántöltési mennyiség (kg)

0 (alapértelmezett) Nincs bevitel

1 0<x<5 2 5<x<10 3 10<x<15 4 15<x<20 5 20<x<25 6 25<x<30 7 30<x<35 8 35<x<40

9 40<x<45 10 45<x<50 11 50<x<55 12 55<x<60 13 60<x<65 14 65<x<70 15 70<x<75 16 75<x<80 17 80<x<85 18 85<x<90 19 Beállítás nem használható. A teljes hűtőközeg 20

mennyiség <100kg legyen.

▪ A hűtőközeg-utántöltéshez szükséges mennyiség kiszámolását

lásd: 17. oldal "5.6.3 Az utántöltött hűtőközeg-mennyiség

meghatározása".

Szerelési és üzemeltetési kézikönyv

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 29

7 Ellenőrzés

X27A

345

H JS T

X27A

A1P

▪ Az utántöltött hűtőközeg-mennyiség megadására és a

szivárgáskelzés funkció használatára vonatkozó útmutatást lásd:

29. oldal "6.2Szivárgásjelzés funkció használata".

[2‑20]

Manuális hűtőközeg-utántöltés.

[2‑20] Leírás

0 (alapértelmezett) Deaktiválva.

1 Aktiválva.

A manuális hűtőközeg-utántöltés leállításához (ha a szükséges hűtőközeg-mennyiség utántöltését elvégezte) nyomja meg a BS3 gombot. Ha a funkciót nem szakítja meg a BS3 gomb megnyomásával, az egység 30 perc után leállítja a műveletet. Amennyiben 30 perc nem volt elegendő a szükséges hűtőközegmennyiség utántöltéséhez, a helyszíni beállítás módosításával a funkció újraindítható.

[2‑35]

Szintkülönbség beállítása.

[2‑35] Leírás

0 Amennyiben a kültéri egységet a

legalacsonyabb helyzetbe szerelték be (a beltéri egységek magasabban vannak, mint a kültéri egységek), és a legmagasabban lévő beltéri egység, valamint a kültéri egység szintkülönbsége meghaladja a 40 métert, a beállítást [2‑35] 0-ra kell módosítani.

1 (alapértelmezett) —

[2‑49]

Szintkülönbség beállítása.

[2‑49] Leírás

0 (alapértelmezett) —

1 Amennyiben a kültéri egységet a legmagasabb

helyzetbe szerelték be (a beltéri egységek alacsonyabban vannak, mint a kültéri egységek), és a legalacsonyabban lévő beltéri egység, valamint a kültéri egység szintkülönbsége meghaladja az 50 métert, a beállítást [2‑49] 1-re kell módosítani.

[2‑83]

Fő kezelőfelület kijelölése VRV DX beltéri egységek és RA DX beltéri egységek egyidejű használata esetén.

[2‑83] Leírás

0 VRVDX beltéri egység az üzemmódválasztó.

1 (alapértelmezett) RADX beltéri egység az üzemmódválasztó.

6.1.9 PC-konfiguráló csatlakoztatása a kültéri egységhez

a PC b Kábel (EKPCCAB) c Kültéri egység fő PCB-panel

6.2 Szivárgásjelzés funkció használata

6.2.1 Az automatikus szivárgásjelzésről

Az (automatikus) szivárgásjelzés funkció alapállapotban nincs bekapcsolva. Az (automatikus) szivárgásjelzés funkció csak az alábbi feltételek teljesülése esetén indítható:

▪ Megadta az utántöltött hűtőközeg mennyiségét a rendszer logikai

vezérlőjében (lásd: [2‑14]).

▪ Végrehajtotta a rendszer próbaüzemét (lásd: 29. oldal

"7 Ellenőrzés"), mely részletes hűtőközeg-helyzet ellenőrzést is

tartalmazott.

A szivárgásjelzés funkció automatizálható. A [2‑85] paramétert a kívánt értékre állítva kiválaszthatja a következő automatikus szivárgásjelzés elvégzésének időközeit vagy a következő ellenőrzésig eltelt időt. A [2‑86] paraméter meghatározza, hogy a szivárgásjelzés egy alkalommal ([2‑85] napon belül), vagy a [2‑85] beállításban megadott napok szerinti időközökben, rendszeresen legyen elvégezve.

A szivárgásjelzés funkció csak akkor működik, ha a hűtőközeg betöltésének befejezése után azonnal megadják a PCB-panelen a felhasznált hűtőközeg súlyát. Ezt az adatot még a próbaüzem üzemmód lefuttatása előtt be kell táplálni.

TÁJÉKOZTATÁS

Ha az utántöltéshez felhasznált hűtőközeg súlyát rosszul adják meg, akkor pontatlan lesz a szivárgásjelzés funkció.

INFORMÁCIÓ

▪ Az utántöltéshez felhasznált hűtőközeg mért súlyát (és

nem a hűtőközeg teljes mennyiségét a rendszerben) meg kell megadni.

▪ Automatikus szivárgásjelzés nem használható, ha

Hidrobox egységek vagy RA DX beltéri egységek csatlakoznak a rendszerhez.

▪ Ha a beltéri egységek között a szintkülönbség ≥50/40

m, a szivárgásjelzés funkció nem használható.

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

7 Ellenőrzés

A beüzemelés és a helyszíni beállítások elvégzése után a beüzemelő köteles ellenőrizni a megfelelő működést. Ezért próbaüzemeltetést kell végezni az alábbi eljárás szerint.

Szerelési és üzemeltetési kézikönyv

Page 30

7 Ellenőrzés

7.1 Biztonsági előírások a beüzemeléskor

VIGYÁZAT A beltéri egységeken való munka közben nem szabad

próbaüzemeltetést végezni!

A próbaüzem alatt nemcsak a kültéri egység, de a csatlakoztatott beltéri egységek is működnek. A próbaüzemeltetés közben a beltéri egységeken végzett munka veszélyes.

TÁJÉKOZTATÁS

A kompresszor védelme érdekében a rendszert az üzemeltetés előtt 6 órával tápfeszültség alá kell helyezni, hogy a forgattyúházfűtés áramot kapjon.

A próbaüzem során a kültéri egység és a beltéri egységek is bekapcsolnak. Ellenőrizze, hogy az összes beltéri egység előkészítése (külső csövek, elektromos bekötések elvégzése, légtelenítés, stb.) megtörtént. A részleteket lásd a kültéri egység szerelési kézikönyvében.

7.2 Ellenőrzőlista beüzemelés előtt

Az egység üzembe helyezése után először ellenőrizze az alábbiakat. Ha az alábbiak közül minden ellenőrizve lett, a berendezés paneleit le kell csukni, csak azután lehet áram alá helyezni.

Olvassa el az összes szerelési és üzemeltetési utasítást, ahogy azok a Referencia útmutató a beszereléshez és

a használathoz kiadványban szerepelnek. Üzembe helyezés

Ellenőrizze, hogy a berendezés megfelelően van-e rögzítve, elkerülendő az egység indításakor jelentkező abnormális zajok és vibráció keletkezését.

Helyszíni huzalozás

Ellenőrizze, hogy a berendezés helyszíni huzalozásának kivitelezése megfelel-e 23. oldal "5.7 A vezetékek

csatlakoztatása" fejezetben leírtaknak, a huzalozási

rajznak, valamint a vonatkozó előírásoknak.

Tápfeszültség

Ellenőrizze a tápfeszültséget a helyi áramforráspanelen. A feszültségnek meg kell egyeznie az egység adattábláján feltüntetett feszültséggel.

Földelés

Ellenőrizze, hogy a földelővezetékek megfelelően csatlakoznak-e, és a földcsatlakozók meg vannak-e szorítva.

A hálózati áramkör szigetelésének tesztje

Egy 500 V-os megateszterrel ellenőrizze, hogy a megvane a 2 MΩ szigetelési ellenállás úgy, hogy 500 V egyenáramú feszültséget kapcsol a tápcsatlakozók és a földelés közé. Soha ne használjon megatesztert a jelátviteli vezetékeknél.

Biztosítékok, hálózati megszakítók vagy védőberendezések

Ellenőrizze, hogy a biztosítékok, a megszakítók vagy a helyben felszerelt védőberendezések értéke és típusa megfelel-e a 11. oldal "4.3.1 Biztonsági szerelvényekre

vonatkozó előírások" fejezetben megadottaknak.

Ellenőrizze, hogy nincs-e biztosíték vagy védőberendezés kiiktatva.

Belső huzalozás

Szemrevételezéssel ellenőrizze, hogy nincsenek-e az elektromos dobozban és a berendezésben laza csatlakozások vagy sérült elektromos alkatrészek.

Csőméretek és csőszigetelés

Ellenőrizze, hogy a csövek mérete megfelelő-e, és a szigetelés helyesen lett-e kivitelezve.

Elzárószelepek

Ellenőrizze, hogy az elzárószelepek a folyadék és a gáz oldalon nyitva vannak-e.

Sérült berendezés

Ellenőrizze, hogy nincsenek-e az egységben sérült alkatrészek vagy deformált csövek.

Hűtőközeg-szivárgás

Ellenőrizze, hogy nincs-e az egység belsejében hűtőközeg-szivárgás. Ha hűtőközeg-szivárgást észlel, próbálja meg megszüntetni az okot. Ha a javítás nem sikerült, jelezze a helyi forgalmazónak. Vigyázzon, hogy ne érintkezzen a hűtőközegcsövek csatlakozásainál kiszivárgó hűtőközeggel. Ez fagyási sérüléseket okozhat.

Olajszivárgás

Ellenőrizze, hogy nem szivárog-e olaj a kompresszorból. Ha olajszivárgást észlel, próbálja meg megszüntetni az okot. Ha a javítás nem sikerült, jelezze a helyi forgalmazónak.

Levegőbemenet/-kimenet

Ellenőrizze, hogy az egység levegőbemenetét vagy kimenetét nem torlaszolják-e el papírok, csomagolóanyag vagy bármi más.

Hűtőközeg-utántöltés

A hozzáadott hűtőközeg-mennyiséget fel kell tüntetni a mellékelt "Hozzáadott hűtőközeg" (Added refrigerant) táblán, az elülső fedél hátoldalán.

Az üzembe helyezés dátuma és a helyszíni beállítás

Ne feledje az üzembe helyezés dátumát feljegyezni a felső elülső panel hátuljára az EN60335‑2‑40 szabványnak megfelelően, és jegyezze is fel a megadott helyszíni beállítás(oka)t.

7.3 A próbaüzemről

Az alábbi eljárás ismerteti a teljes rendszer próbaüzemét. Ez a művelet az alábbi elemeket ellenőrzi és hitelesíti:

▪ Hibás bekötések ellenőrzése (adatátviteli ellenőrzés a beltéri

egységekkel). ▪ Elzárószelepek nyitott állásának ellenőrzése. ▪ A csőhossz meghatározása. ▪ Referenciaadatok begyűjtése a szivárgásjelzés funkció

működéséről. Ha a szivárgásjelzés funkcióra szükség van, a

részletes hűtőközeg-helyzet ellenőrzést is tartalmazó

próbaüzemet el kell végezni. Ha a szivárgásjelzés funkcióra

NINCS szükség, a részletes hűtőközeg-helyzet ellenőrzés

kihagyható a próbaüzem során. Ez a [2‑88] beállításnál adható

meg.

INFORMÁCIÓ

A hűtőközeg-helyzet ellenőrzése nem végezhető el az alábbi tartományon kívül eső értékek esetében:

▪ Kültéri hőmérséklet: 0~43°CDB ▪ Beltéri hőmérséklet: 20~32°CDB

Szerelési és üzemeltetési kézikönyv

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 31

8 Hibaelhárítás

Érték [2‑88] Leírás

0 A próbaüzem részletes hűtőközeg-helyzet

ellenőrzést is tartalmaz. A próbaüzem elvégzése után az egység felkészül a szivárgásjelzés funkcióra (további részleteket lásd 29. oldal "6.2Szivárgásjelzés funkció

használata").

1 A próbaüzem nem tartalmaz részletes

hűtőközeg-helyzet ellenőrzést. A próbaüzem elvégzése után az egység NEM készül fel a szivárgásjelzés funkcióra.

INFORMÁCIÓ

▪ Ha [2‑88]=0, a próbaüzem akár 4órát is igénybe vehet. ▪ Ha [2‑88]=0 és a próbaüzem a befejezés előtt

félbeszakadt, figyelmeztető kód jelenik meg a kezelőfelületen. A rendszer működtethető. Szivárgásjelzés funkció NEM elérhető. Javasolt újra elvégezni a próbaüzemet.

▪ Automatikus feltöltés funkció használatakor az egység

értesíti a felhasználót, ha a részletes hűtőközeg-helyzet adatok begyűjtéséhez kedvezőtlenek a környezeti feltételek. Ilyen esetben a szivárgásjelzés pontossága csökken. Ilyen esetben ajánlott a próbaüzem ismételt, vagy kedvezőbb körülmények között történő elvégzése. Ha nem jelenik meg " " vagy " " információ az automatikus feltöltés alatt, a próbaüzem megbízható adatokkal szolgálhat. A környezeti értékekre vonatkozó korlátozásokat lásd a 21. oldal "5.6.6 6a lépés: A

hűtőközeg automatikus feltöltése" táblázatában.

Ha a rendszerben Hidrobox egységek vagy RADX beltéri egységek találhatók, a csőhossz ellenőrzése és a hűtőközeg-helyzet ellenőrzés nem lesz végrehajtva.

▪ Az első üzembe helyezés után ne feledje a rendszer próbaüzemét

lefuttatni. Ellenkező esetben hibakód jelenik meg a kezelőfelületen, és a normál üzemelés vagy az egyes beltéri egységek próbaüzemelése lehetetlenné válik.

▪ A beltéri egységek rendellenességeit nem lehet egységenként

külön ellenőrizni. Ha a próbaüzem üzemmód lefutott, ellenőrizze egyenként a beltéri egységek működését normál üzemmódban a kezelőfelülettel. Az egyéni próbaüzemek elvégzésének leírását a beltéri egységek (pl. Hidrobox) szerelési útmutatója ismerteti.

INFORMÁCIÓ

▪ A kompresszor elindulása előtt 10 percbe is telhet,

hogy a hűtőközeg állapota kiegyenlítődjön.

▪ A próbaüzem során a hűtőközeg-áramlási zaj és a

mágneses szolenoid szelepek hangja nagyobb lehet, a kijelzések is változhatnak. Ez nem jelent meghibásodást.

4 Ellenőrizze, hogy beállítottta-e az alapértelmezett (készenléti)

állapotot; lásd 26. oldal "6.1.4 Hozzáférés az 1. vagy 2.

üzemmódhoz". Nyomja le a BS2 gombot legalább 5

másodpercre. Az egység próbaüzem üzemmódba kapcsol. Eredmény: A próbaüzem automatikusan elindul, a kültéri

egység " " jelzést mutat, és a kültéri egységek kezelőfelületén "Próbaüzem" és "Központi vezérlés alatt" jelzés látható.

A rendszer automatikus próbaüzemének lépései:

Léptetés Leírás

Indítás előtti szabályozás (nyomáskiegyenlítés) Hűtés indításvezérlés Állandósult hűtési körülmények Kommunikáció ellenőrzése Elzárószelep ellenőrzése Csőhossz ellenőrzése Hűtőközeg-mennyiség ellenőrzése [2‑88]=0 esetén részletes hűtőközeg-helyzet

ellenőrzés Leszivattyúzás Az egység leáll

Megjegyzés: A próbaüzem alatt a berendezést nem lehet a kezelőfelületről leállítani. Ha le akarja állítani ezt az üzemmódot, nyomja meg a BS3 gombot. A berendezés ±30 másodperc múlva áll le.

5 Ellenőrizze a próbaüzemmód eredményeit a kültéri egység 7-

szegmenses kijelzőjének leolvasásával.

Befejezés Leírás

Zavarmentes befejezés

Rendellenes befejezés

A 7-szegmenses kijelzőn nem látható jelzés (készenlét).

A 7-szegmenses kijelzőn megjelenik a hibakód.

Hárítsa el a hibát a következő fejezet szerint:

31. oldal "7.5Hibaelhárítás a próbaüzem rendellenes befejezése után". Ha a próbaüzem

végig lefutott, a rendszer 5 perc elteltével képes lesz a normál működésre.

7.5 Hibaelhárítás a próbaüzem rendellenes befejezése után

A próbaüzem csak akkor futott le rendben, ha nem jelenik meg a kezelőfelületen vagy a kültéri egység 7-szegmenses kijelzőjén hibakód. Hibakód megjelenése esetén hárítsa el a hibát a hibakód táblázatban leírt eljárással. Futtassa le újra a próbaüzemet, és ellenőrizze, hogy a rendellenességet sikerült-e elhárítani.

7.4 Próbaüzem elvégzése

1 Csukja le az összes elülső panelt, hogy ne okozzon hibás

meghatározást (kivéve az elektromos doboz vizsgálónyílásának szervizfedelét).

2 Ellenőrizze, hogy elvégezte-e az összes kívánt helyszíni

beállítást, lásd: 25. oldal "6.1Helyszíni beállítások elvégzése".

3 Kapcsolja be a kültéri egységet és a csatlakoztatott beltéri

egységeket.

TÁJÉKOZTATÁS

A kompresszor védelme érdekében a rendszert az üzemeltetés előtt 6 órával tápfeszültség alá kell helyezni, hogy a forgattyúházfűtés áramot kapjon.

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

INFORMÁCIÓ

A beltéri egység egyéb hibakódjainak részletes ismertetéséhez lásd a beltéri egységhez mellékelt szerelési kézikönyvet.

8 Hibaelhárítás

8.1 Hibaelhárítás a hibakódok alapján

Hibakód megjelenése esetén hárítsa el a hibát a hibakód táblázatban leírt eljárással.

A rendellenesség elhárítása után nyomja meg a BS3 gombot a hibakód törléséhez és a működés folytatásához.

Szerelési és üzemeltetési kézikönyv

Page 32

8 Hibaelhárítás

A külső egységen megjelenő hibakód jelzi a fő hibakódot és az alkódot. Az alkód a hibakódról ad részletesebb információkat. A hibakód kijelzése szakaszos.

Példa:

Főkód

Alkód

A kijelző 1 másodperces időközzel vált a főkód és az alkód között.

Kód Példa

8.2 Hibakódok: Áttekintés

Főkód Alkód Ok Megoldás

Fő 1. segéd 2. segéd

Túlnyomás-kapcsoló bekapcsolt (S1PH, S2PH) - A1P (X3A; X4A)

▪ Hűtőközeg-túltöltés ▪ Az elzárószelep zárva

Az elzárószelep zárva (folyadék) Nyissa ki az elzárószelepet. ▪ Hűtőközeg-túltöltés

▪ Az elzárószelep zárva

Kisnyomású szelep hibás: ▪ Az elzárószelep zárva ▪ Hűtőközeghiány ▪ Beltéri egység hiba

Elektronikus szabályozószelep meghibásodása (túlhűtő) (Y2E) - A1P (X21A)

Elektronikus szabályozószelep meghibásodása (fő) (Y1E) - A1P (X23A)

Elektronikus szabályozószelep meghibásodása (hőtároló tartály) (Y3E) - A1P (X22A)

Távozó levegő hőmérséklete túl magas (R21T/R22T):

▪ Az elzárószelep zárva ▪ Hűtőközeghiány

Kompresszorház hőmérséklete túl magas (R8T):

▪ Az elzárószelep zárva ▪ Hűtőközeghiány

▪ Hűtőközeg-túltöltés ▪ Az elzárószelep zárva

Kültéri hőmérséklet-érzékelő hiba (R1T) - A1P (X18A)

Ellenőrizze az elzárószelep helyzetét vagy a (külső) csövekben és a léghűtéses hőcserélő légáramlásában jelentkező rendellenességeket.

▪ Ellenőrizze a hűtőközeg-

mennyiséget+töltse újra az egységet.

▪ Nyissa ki az elzárószelepeket

▪ Ellenőrizze a hűtőközeg-

mennyiséget+töltse újra az egységet.

▪ Nyissa ki az elzárószelepeket. ▪ Nyissa ki az elzárószelepeket.

▪ Ellenőrizze a hűtőközeg-

mennyiséget+töltse újra az egységet.

▪ Ellenőrizze a kezelőfelület kijelzőjét

vagy a kültéri egység és a beltéri egység közötti jelátviteli huzalozást.

Ellenőrizze a PCB-panelen vagy a működtető egységen a bekötést.

Ellenőrizze a PCB-panelen vagy a működtető egységen a bekötést

▪ Nyissa ki az elzárószelepeket. ▪ Ellenőrizze a hűtőközeg-

mennyiséget+töltse újra az egységet.

▪ Nyissa ki az elzárószelepeket. ▪ Ellenőrizze a hűtőközeg-

mennyiséget+töltse újra az egységet.

▪ Ellenőrizze a hűtőközeg-

mennyiséget+töltse újra az egységet.

▪ Nyissa ki az elzárószelepeket. Ellenőrizze a PCB-panelen vagy a

működtető egységen a bekötést.

Szerelési és üzemeltetési kézikönyv

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 33

8 Hibaelhárítás

Főkód Alkód Ok Megoldás

Fő 1. segéd 2. segéd

Távozó levegő hőmérséklet-érzékelője hibás (R21T): nyitott kör - A1P (X29A)

Távozó levegő hőmérséklet-érzékelője hibás (R21T): zárt kör - A1P (X29A)

Távozó levegő hőmérséklet-érzékelője hibás (R22T): nyitott kör - A1P (X29A)

Távozó levegő hőmérséklet-érzékelője hibás (R22T): zárt kör - A1P (X29A)

Kompresszorház hőmérsékletérzékelője hibás (R8T): nyitott kör A1P (X29A)

Kompresszorház hőmérsékletérzékelője hibás (R8T): zárt kör - A1P (X29A)

Szívó oldali hőmérséklet-érzékelő hibás (R3T) - A1P (X30A)

Jégtelenítő hőmérséklet-érzékelője hibás (R7T) - A1P (X30A)

Folyadék-hőmérséklet érzékelő (túlhűtő HE után) hibás (R5T) - A1P (X30A)

Folyadék hőmérséklet-érzékelője (hőcserélő) hibás (R4T) - A1P (X30A)

Gáz hőmérséklet-érzékelője (túlhűtő HE után) hibás (R6T) - A1P (X30A)

Túlnyomás-érzékelő hibás (S1NPH): nyitott kör - A1P (X32A)

Túlnyomás-érzékelő hibás (S1NPH): zárt kör - A1P (X32A)

Kisnyomás-érzékelő hibás (S1NPL): nyitott kör - A1P (X31A)

Kisnyomás-érzékelő hibás (S1NPL): zárt kör - A1P (X31A)

Kültéri egység-inverter jelátvitel: INV1 jelátviteli probléma - A1P (X20A, X28A, X40A)

Kültéri egység-inverter jelátvitel: FAN1 jelátviteli probléma - A1P (X20A, X28A, X40A)

Kültéri egység-inverter jelátvitel: FAN2 jelátviteli probléma - A1P (X20A, X28A, X40A)

Kültéri egység-inverter jelátvitel: INV2 jelátviteli probléma - A1P (X20A, X28A, X40A)

INV1 tápfeszültség-ingadozás Ellenőrizze, hogy a tápfeszültség a

INV2 tápfeszültség-ingadozás Ellenőrizze, hogy a tápfeszültség a

Tápfeszültség fordított fázis hiba Korrigálja a fázissorrendet. Tápfeszültség fordított fázis hiba Korrigálja a fázissorrendet. INV1 tápfeszültség-kimaradás Ellenőrizze, hogy a tápfeszültség a

INV1 fáziskiesés Ellenőrizze, hogy a tápfeszültség a

INV2 tápfeszültség-kimaradás Ellenőrizze, hogy a tápfeszültség a

INV2 fáziskiesés Ellenőrizze, hogy a tápfeszültség a

Ellenőrizze a PCB-panelen vagy a működtető egységen a bekötést.

Ellenőrizze a PCB-panelen vagy a működtető egységen a bekötést

Ellenőrizze a PCB-panelen vagy a működtető egységen a bekötést.

Ellenőrizze a csatlakozást.

megadott tartományba esik-e.

megadott tartományba esik-e

megadott tartományba esik-e.

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

Szerelési és üzemeltetési kézikönyv

Page 34

8 Hibaelhárítás

Főkód Alkód Ok Megoldás

Fő 1. segéd 2. segéd

Figyelmeztető jelzés: Szivárgásjelzés vagy hűtőközeg-mennyiség ellenőrzése nem lett végrehajtva (a rendszer nem működtethető)

Hibakód: Rendszer próbaüzeme nem lett végrehajtva (a rendszer nem működtethető)

Q1/Q2 vagy beltéri-kültéri bekötés hibás

A rendszer próbaüzeme rendellenesen fejeződött be

Figyelmeztetés: Q1/Q2 bekötés hibás Ellenőrizze a (Q1/Q2) vezetékeket. Hibakód: Q1/Q2 bekötés hibás Ellenőrizze a (Q1/Q2) vezetékeket. ▪ Túlságosan sok beltéri egység

csatlakozik az F1/F2 vonalra

▪ Hibás bekötés a kültéri és beltéri

egységek között

Rendszerhiba. Nem megfelelő beltéri egységeket használ együtt (R410A, R407C, RA, Hidrobox, stb.)

Beltéri egység hiba A beltéri egységek bekötési hibája

vagy hibás típusösszeállítás (R410A, R407C, RA, Hidrobox, stb.)

A beltéri egységek bekötési hibája vagy hibás típusösszeállítás (R410A, R407C, RA, Hidrobox, stb.)

Hibás egységkombináció (multi rendszer)

Automatikus címzési hiba (inkonzisztencia)

Elzárószelep zárva vagy hibás (a rendszer próbaüzeme alatt)

Automatikus feltöltéshez kapcsolódó

— Szokatlanul alacsony nyomás a

szívócsőben

Végezze el az automatikus-feltöltést (lásd a kézikönyvben); az egység nem kész a szivárgásjelzésre.

Végezze el a rendszer-próbaüzemét.

Ellenőrizze a (Q1/Q2) vezetékeket.

Futtassa le újra a próbaüzemet.

Ellenőrizze a beltéri egységek számát és csatlakoztatott összteljesítményt.

Ellenőrizze a beltéri egységek esetleges hibáit, illetve a beltéri egységek megengedett kombinációit.

Ellenőrizze az egységek kompatibilitását.

Ellenőrizze (felügyeleti üzemmóddal), hogy a jelátvitelre bekötött egységek száma megegyezik-e a tápfeszültségre kötött egységek számával, vagy várja meg az inicializálás befejezését.

Nyissa ki az elzárószelepeket.

Zárja el azonnal az "A" szelepet. Nyomja meg a BS1 gombot a visszaállításhoz. Az automatikus feltöltés folytatása előtt ellenőrizze az alábbiakat:

▪ Ellenőrizze, hogy a gáz oldali

elzárószelep rendesen ki van-e nyitva.

▪ Ellenőrizze, hogy nyitva van-e a

hűtőközegpalack szelepe.

▪ Ellenőrizze, hogy szabad-e az

áramlás a beltéri egységek levegőbemeneténél és kimeneténél.

Szerelési és üzemeltetési kézikönyv

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 35

9 Műszaki adatok

Főkód Alkód Ok Megoldás

Fő 1. segéd 2. segéd

— Beltéri egység fagyás elleni védelme Zárja el azonnal az "A" szelepet.

— Automatikus feltöltés mindjárt kész Készüljön fel az automatikus feltöltés

— Automatikus feltöltés kész Fejezze be az automatikus feltöltét.

Szivárgásjelzés funkcióval kapcsolatos

— Az egység nem áll készen a

szivárgásjelzés elvégzésére

— A beltéri egység hőmérséklete kívül

esik a szivárgásjelzéshez engedélyezett tartományon

— A kültéri egység hőmérséklete kívül

esik a szivárgásjelzéshez engedélyezett tartományon

— Szivárgásjelzés közben túlságosan

alacsony nyomást észlelt a rendszer

— Jelzi, hogy a szivárgásjelzés

funkcióval nem kompatibilis beltéri egység lett beszerelve (pl. RADX beltéri egység, Hidrobox, stb.)

Nyomja meg a BS1 gombot a visszaállításhoz. Folytassa az automatikus feltöltést.

leállítására.

Ellenőrizze a szivárgásjelzés végrehajtásának feltételeit.

Akkor folytassa, ha a környezeti feltételek megfelelőek.

Indítsa újra a szivárgásjelzés üzemmódot.

Ellenőrizze a szivárgásjelzés végrehajtásának feltételeit.

9 Műszaki adatok

A legfrisebb jellemzőket a műszaki adatoknál találja.

9.1 Szerelési tér: Kültéri egység

Ügyeljen rá, hogy az egység mellett legyen elég hely a szereléshez, valamint feleljen meg a levegőbemenet és -kimenet minimális helyigényének (az alábbi ábráról válasszon ki egy lehetőséget).

Elrendezés A+B+C+D A+B

1. lehetőség 2. lehetőség

1 a≥10mm

b≥300mm c≥10mm d≥500mm

2 a≥10mm

b≥300mm c≥10mm d≥500mm e≥20mm

3 a≥10mm

b≥300mm c≥10mm d≥500mm e≥20mm f≥600 mm

4 a≥10mm

b≥300mm c≥10mm d≥500mm e≥20mm

a≥50mm b≥100mm c≥50mm d≥500mm

a≥50mm b≥100mm c≥50mm d≥500mm e≥100mm

a≥50mm b≥100mm c≥50mm d≥500mm e≥100mm f≥500mm

a≥50mm b≥100mm c≥50mm d≥500mm e≥100mm

a≥200mm b≥300mm

e≥400mm —

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

Szerelési és üzemeltetési kézikönyv

Page 36

9 Műszaki adatok

1500

500

(mm)

HPS

INV

M1C

R3T

(S1NPL) (S1NPH)

(S1PH)

R6T

R5T

R7T

R1T

M1F

R4T

R8T

10-12HP

R21T

R3T

R6T

R5T

R7T

R1T

R4T

R21T

k k

d d

INV

HPS

M2F

M1F

M2C

M1C

(S1NPH)(S1NPL)

(S1PH) (S2PH)

R22T

R8T

10-12HP

R8T

10-12HP

R3T

R6T

R5T

R7T

R1T

R4T

R21T

INV

M1C

M1F

(S1NPH)(S1NPL)

(S1PH)

HPS

R3T

R6TR5T

R7T

R1T

R4T

R21T R22T

k k

d d

INV INV

M2F

M1F

M2C

M1C

(Y1E)

(S1NPH)

(S1PH)

(S2PH)

(S1NPL)

HPS

R8T

10-12HP

HPS

Elrendezés A+B+C+D A+B

1. lehetőség 2. lehetőség

5 a≥10mm

b≥500mm c≥10mm d≥500mm e≥20mm f≥900mm

ABCD Azok az oldalak, ahol akadályok vannak

F Azok az oldalak, ahol akadályok vannak

Szívó oldal

a≥50mm b≥500mm c≥50mm d≥500mm e≥100mm f≥600mm

—

▪ Ha csak az A+B+C+D oldalon vannak akadályok, akkor az A+C

oldalon a falak magassága nincs hatással a jelzett szerelési tér méretekre. A fenti ábra megmutatja, hogy a B+D oldalon a falak magassága milyen hatással van a szerelési tér méretekre.

▪ Ha csak az A+B oldalon vannak akadályok, akkor a falak

magassága nincs hatással a jelzett szerelési tér méretekre.

▪ Az ábrákon feltüntetett szerelési tér teljes teljesítményen végzett

fűtés üzemmódra vonatkozik, és nem veszi figyelembe az esetleges jéglerakódást. Ha a beszerelési hely hőmérséklete alacsony, minden méret legyen >500 mm, így elkerüli a kültéri egységek között a jéglerakódást.

Csőszerelési ábra: RYYQ14~20

Csőszerelési ábra: RYMQ8~12

INFORMÁCIÓ

A beszerelési hely fenti ábrán látható méretei 35°C környezeti hőmérsékleten végzett hűtés üzemmódra vonatkoznak (szabványos körülmények).

INFORMÁCIÓ

További jellemzőket a műszaki adatoknál talál.

9.2 Csőszerelési ábra: Kültéri egység

INFORMÁCIÓ

A fejezet végén található az ábrákhoz tartozó jelmagyarázat.

Csőszerelési ábra: RYYQ8~12

Szerelési és üzemeltetési kézikönyv

Csőszerelési ábra: RYMQ14~20

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 37

10 A rendszerről

R3T

R6T

R5T

R7T

R1T

R4T

R21T

INV

M1C

M1F

(S1NPL)

(S1NPH)

(S1PH)

HPS

R8T

10-12HP

k k

d d

INV INV

M1C

M2C

M1F

M2F

(S1NPH)

(S1NPL)

(S1PH) (S2PH)

HPS

R6T

R5T

R7T

R1T

R4T

R8T

10-12HP

R21T

R22T

R3T

HPS

Csőszerelési ábra: RXYQ8~12

Csőszerelési ábra: RXYQ14~20

a Kompresszor (M1C) b Kompresszor (M2C) c Hőcserélő d Ventilátor e Ventilátor motor (M1F, M2F)

f Kiegyenlítőtartály g Szabályozószelep , fő (Y1E) h Szabályozószelep, túlhűtő hőcserélő (Y2E)

i Szabályozószelep, hőtároló tartály (Y3E)

j Túlhűtő hőcserélő k Olajleválasztó

l Szolenoid szelep, olajtároló (Y2S)

m Szolenoid szelep, olaj1 (Y3S)

n Szolenoid szelep, olaj2 (Y4S) o 4 utas szelep, fő (Y1S) p 4 utas szelep, segéd (Y5S) q Elektromos doboz

r Szervizcsatlakozó, hűtőközeg-feltöltés s Elzárószelep, folyadék

t Elzárószelep, gáz u Elzárószelep, kiegyenlítő gáz

van Hőtároló elem

w Szervizcsatlakozó

A felhasználónak

10 A rendszerről

A VRV IV hőszivattyús rendszer beltéri egysége különféle hűtő/fűtő rendszerekkel használható. A használható beltéri egység típusát a kültéri egység sorozattípusa határozza meg.

TÁJÉKOZTATÁS

Ne használja a klímaberendezést nem rendeltetésszerű célra. Az állag megóvása érdekében ne használja a berendezést precíziós műszerek, élelmiszerek, növények, állatok vagy művészeti alkotások hűtésére.

TÁJÉKOZTATÁS

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

A rendszer további módosításával vagy bővítésével kapcsolatban:

A műszaki adatoknál megtalálható (további bővítéséhez) az engedélyezett kombinációk teljes listája, melyet gondosan tanulmányozni kell a bővítés előtt. További információkért és szaktanácsokért forduljon a berendezés beüzemelését végző személyhez.

10.1 A rendszer elrendezése

A megvásárolt VRV IV hőszivattyús kültéri egység az alábbi modellek egyike:

Modell Leírás

RYYQ Egyetlen egységes, folyamatos fűtést

végző modell.

RYMQ Több egységes, folyamatos fűtést végző

modell.

RXYQ Egyetlen vagy több egységes, nem

folyamatos fűtést végző modell.

A választott kültéri egység típusa határozza meg, hogy bizonyos funkciók működnek-e. A üzemeltetési kézikönyvben feltüntettük, ha bizonyos funkciók csak egy adott modell esetében használhatók.

Szerelési és üzemeltetési kézikönyv

Page 38

11 Kezelőfelület

VIGYÁZAT

A távirányító belsejéhez nem szabad nyúlni! Az elülső panelt ne vegye le! Egyes belső alkatrészek

érintése veszélyes, és a készülék is meghibásodhat. A belső alkatrészek ellenőrzését és beállítását bízza a márkaképviseletre.

A jelen üzemeltetési kézikönyv a rendszer legfontosabb funkcióit tekinti át, és nem biztosít teljes körű tájékoztatást.

A bizonyos funkciók bekapcsolásához elvégzendő lépéseket az adott beltéri egység szerelési és üzemeltetési kézikönyve ismerteti.

Lásd a beszerelt kezelőfelület üzemeltetési kézikönyvét.

12 Üzemeltetés

12.1 Működési tartomány

A rendszert az alábbi hőmérséklet- és páratartalom-tartományban kell üzemeltetni a biztonságos és hatékony működés érdekében.

Hűtés Fűtés

Kültéri hőmérséklet –5~43°CDB –20~21°CDB

–20~15,5°C WB

Beltéri hőmérséklet 21~32°CDB

14~25°C WB

Beltéri páratartalom ≤80%

(a) Azért, hogy ne csöpögjön lecsapódott pára az egységből.

Ha a hőmérséklet vagy a páratartalom a megadott tartományokon kívül esik, akkor biztonsági alrendszerek működésbe léphetnek, és a légkondicionáló nem működik.

A fent megadott működési tartomány kizárólag VRV IV rendszerre kötött közvetlen expanziós beltéri egységekre vonatkozik.

Hidrobox egységek vagy AHU használatára speciális működési tartományok érvényesek. Ezek az adott egység szerelési/ üzemeltetési kézikönyvében találhatók. A legfrisebb jellemzőket a műszaki adatoknál találja.

12.2 A rendszer kezelése

12.2.1 Az operációs rendszerről

▪ Az üzemmód a kültéri egységnek és a kezelőfelületnek

megfelelően változhat.

▪ Az egység védelme érdekében kapcsolja be a fő tápkapcsolót 6

órával az üzemeltetés előtt.

▪ Ha a fő tápkapcsolót üzem közben kikapcsolják, a működés

automatikusan újraindul, ha a tápfeszültséget újra visszakapcsolják.

15~27°CDB

(a)

▪ A levegőfúvás sebessége is megváltozhat a helyiség

hőmérsékletének függvényében, sőt a ventilátor azonnal le is állhat. Ez nem jelent hibás működést.

12.2.3 A fűtés üzemmódról

Fűtés üzemmódban általában tovább tart a beállított hőmérsékletérték elérése, mint hűtés üzemmódban.

Az alábbi üzemmódra vált a rendszer, hogy megelőzze a fűtőteljesítmény csökkenését, illetve azt, hogy hideg levegő jöjjön a berendezésből.

Jégmentesítés üzemmód

Fűtés közben a kültéri egység léghűtésű hőcserélőjén nagyobb mértékű a jegesedés, ez korlátozza a kültéri egység hőleadását. Ilyenkor csökken a fűtés hatásfoka, ezért a rendszer jégmentesítési módba kapcsol, hogy megfelelő hőmennyiséget tudjon leadni a beltéri egységekre.

Ha Akkor

RYYQ vagy RYMQ kültéri egység lett beszerelve

RXYQ kültéri egység lett beszerelve

A beltéri egység a kijelzőkön mutatja a jégmentesítési üzemmódot

Melegindítás

A beltéri ventilátort a rendszer automatikusan leállítja azért, hogy a fűtési ciklus kezdetekor ne fújjon a beltéri egység hideg levegőt. A

kezelőfelület kijelzőjén jelzés látható. Némi időbe telhet, hogy a ventilátor elinduljon. Ez nem jelent hibás működést.

A beltéri egység jégmentesítés közben csökkentett szinten folytatja a fűtés üzemmódot. Ez megfelelő komfortszintet biztosít a beltérben. A kültéri egység hőtároló eleme biztosít energiát a kültéri egység léghűtésű hőcserélőjének jégmentesítés közben.

A beltéri egység ventilátor üzemmódja kikapcsol, a fordított működésű hűtőkör az épület belsejéből származó energiát használja fel a kültéri egység hőcserélőjének jégmentesítéséhez.

12.2.4 A rendszer működtetése (Hűtés/fűtés váltó távirányító-kapcsoló NÉLKÜL)

1 Nyomja meg többször az üzemmódválasztás gombot a

kezelőfelületen, és válassza ki a kívánt üzemmódot az alábbiakból.

Hűtés üzemmód Fűtés üzemmód Ventilátor üzemmód

2 Nyomja meg a kezelőfelületen a BE/KI gombot.

Eredmény: A működésjelző lámpa kigyullad, és a rendszer

működésbe lép.

12.2.2 Hűtés, fűtés, ventilátor és automatikus üzemmódról

▪ Átváltás nem hajtható végre olyan távirányítóval, amelynek

kijelzőjén ("váltás vezérlés alatt") látható (lásd a kezelőfelület szerelési kézikönyvét és üzemeltetési kézikönyvét).

▪ Ha a kijelzőn a ("váltás központi vezérlés alatt") jelzés

villog, lásd: 40. oldal "12.5.1A fő kezelőfelület beállításáról".

▪ A ventilátor a fűtés működés leállása után még körülbelül 1 percig

működhet.

Szerelési és üzemeltetési kézikönyv

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 39

12 Üzemeltetés

12.2.5 A rendszer működtetése (Hűtés/fűtés váltó távirányító-kapcsolóval)

Hűtés/fűtés váltó távirányító-kapcsoló áttekintése

a VENTILÁTOR/LÉGKONDICIONÁLÓ

VÁLASZTÓKAPCSOLÓ

Állítsa a kapcsolót ventilátor vagy fűtés/hűtés üzemmódba.

b HŰTÉS/FŰTÉS VÁLTÓ KAPCSOLÓ

Állítsa a kapcsolót fűtés üzemmódba

Indítás

1 Válassza ki a kívánt üzemmódot a hűtés/fűtés váltó kapcsolóval

az alábbiak szerint:

Hűtés üzemmód Fűtés üzemmód Ventilátor üzemmód

hűtés vagy

12.3.2 A szárító program használata (Hűtés/fűtés váltó távirányító-kapcsoló NÉLKÜL)

Indítás

1 Nyomja meg többször az üzemmódválasztás gombot a

kezelőfelületen, és válassza ki a szárítás üzemmód).

2 Nyomja meg a kezelőfelület BE/KI gombját.

Eredmény: A működésjelző lámpa kigyullad, és a rendszer

működésbe lép.

3 Nyomja meg a levegőfúvás irányának beállítógombját (csak a

két levegőutas, sok levegőutas, sarok-, mennyezetre vagy falra szerelt kivitelnél). Részleteket lásd: 39. oldal "12.4 A

levegőfúvás irányának beállítása".

Leállítása

4 Nyomja meg újra a kezelőfelületen a BE/KI gombot.

Eredmény: A működésjelző lámpa kialszik, és a rendszer leáll.

TÁJÉKOZTATÁS

A készülék leállása után ne kapcsolja ki azonnal az áramot; várjon legalább 5 percet.

üzemmódot (programozott

12.3.3 A szárító program használata (Hűtés/fűtés váltó távirányító-kapcsolóval)

Indítás

1 Válassza ki a hűtés módot a hűtés/fűtés váltó távirányító-

kapcsolóval.

2 Nyomja meg a kezelőfelületen a BE/KI gombot.

Eredmény: A működésjelző lámpa kigyullad, és a rendszer

működésbe lép.

Leállítása

3 Nyomja meg újra a kezelőfelületen a BE/KI gombot.

Eredmény: A működésjelző lámpa kialszik, és a rendszer leáll.

TÁJÉKOZTATÁS

A készülék leállása után ne kapcsolja ki azonnal az áramot; várjon legalább 5 percet.

Beállítás

A hőmérséklet, a ventilátorsebesség és a levegőfúvás-irány beprogramozásával kapcsolatos tudnivalókat a kezelőfelület üzemeltetési kézikönyvében találja.

12.3 Szárító program használata

12.3.1 A szárító programról

▪ A program célja a szoba páratartalmának csökkentése, a lehető

legkisebb hőmérséklet-csökkenéssel (a helyiség minimális hűtése).

▪ Egy mikroszámítógép automatikusan meghatározza a

hőmérséklet és a ventilátorsebesség értékét (a kezelőfelülettel nem lehet beállítani).

▪ A rendszer nem működik, ha a szoba hőmérséklete alacsony

(<20°C).

2 Nyomja meg többször az üzemmódválasztás gombot a

kezelőfelületen, és válassza ki a üzemmódot (programozott szárítás üzemmód).

3 Nyomja meg a kezelőfelület BE/KI gombját.

Eredmény: A működésjelző lámpa kigyullad, és a rendszer

működésbe lép.

4 Nyomja meg a levegőfúvás irányának beállítógombját (csak a

két levegőutas, sok levegőutas, sarok-, mennyezetre vagy falra szerelt kivitelnél). Részleteket lásd: 39. oldal "12.4 A

levegőfúvás irányának beállítása".

Leállítása

5 Nyomja meg újra a kezelőfelületen a BE/KI gombot.

Eredmény: A működésjelző lámpa kialszik, és a rendszer leáll.

TÁJÉKOZTATÁS

A készülék leállása után ne kapcsolja ki azonnal az áramot; várjon legalább 5 percet.

12.4 A levegőfúvás irányának beállítása

Lásd a kezelőfelület üzemeltetési kézikönyvét.

12.4.1 A levegőterelő szárnyról

Két levegőutas+sok levegőutas egységek

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

Szerelési és üzemeltetési kézikönyv

Page 40

13 Karbantartás és szerelés

Sarokba telepíthető egységek

Mennyezetre erősített egységek

Falra szerelhető egységek

Az alábbi körülmények között a mikroszámítógép vezérli a levegőfúvás irányát, emiatt eltérés lehet a kijelzőn megjelenőtől.

Hűtés Fűtés

▪ Ha a szoba hőmérséklete

alacsonyabb, mint a beállított hőmérséklet.

▪ Amikor folyamatosan vízszintes levegőfúvási iránnyal működik. ▪ Ha mennyezetre vagy falra szerelt kivitelnél hűtés módban a

berendezést folyamatosan lefelé irányított levegőfúvással üzemeltetik, a mikroszámítógép átveheti a levegőfúvás vezérlését, és a kezelőfelületen a jelzés is ennek megfelelően változik.

A levegőfúvás iránya az alábbi módokon állítható be: ▪ A levegőterelő szárny automatikusan beállítja magát. ▪ A levegőfúvás irányát a felhasználó rögzítheti.

▪ Automatikus

FIGYELEM

Ne nyúljon a levegőkimenet felé, vagy a vízszintes terelőlapokhoz, ha a szárnyak legyeznek. Becsípődhetnek az ujjak, vagy elromolhat a berendezés.

TÁJÉKOZTATÁS

▪ A terelőlap mozgáshatára változtatható. Ezzel

▪ Az irányt nem tanácsos vízszintesre

és rögzített állás .

kapcsolatban a forgalmazótól kérjen információt. (Csak a két levegőutas, sok levegőutas, sarok-, mennyezetre vagy falra szerelt kivitelnél.)

Ellenkező esetben pára vagy por rakódhat a mennyezetre vagy a szárnyra.

▪ Bekapcsolás után. ▪ Ha a szobában a hőmérséklet

magasabb, mint a célhőmérséklet.

▪ Jégmentesítés módban.

állítani.

12.5 A fő kezelőfelület kijelölése

12.5.1 A fő kezelőfelület beállításáról

Ha a rendszer a fenti ábra szerint van telepítve, akkor az egyik kezelőfelületet ki kell jelölni, mint fő kezelőfelületet.

A segéd kezelőfelületek kijelzőjén központi vezérlés alatt), és a segéd kezelőfelületek automatikusan követik a fő kezelőfelület által megadott üzemmódot.

Csak a fő kezelőfelülettel lehet fűtés vagy hűtés üzemmódot váltani.

jelenik meg (váltás

13 Karbantartás és szerelés

TÁJÉKOZTATÁS

Ne keresse a hibát vagy javítsa a berendezést saját maga. Ezt bízza egy képesített szerelőre.

FIGYELEM

Ne helyettesítse a kiégett biztosítékot más amperszámúval vagy valamilyen vezetékkel. Vezeték/rézdrót használatakor az egység tönkre mehet vagy tüzet okozhat.

VIGYÁZAT

Ne dugja az ujját, botot vagy más tárgyat a levegő bevagy kimenetéhez. A ventilátorvédőt ne vegye le! A ventilátor gyors forgása sérülést okozhat.

VIGYÁZAT

Hosszabb időközönként ellenőrizni kell az egység rögzítésének és szerelvényeinek épségét. A meghibásodott berendezés leeshet és sérülést okozhat.

TÁJÉKOZTATÁS

Ne törölje a távirányítót benzines, hígítós, tisztítószeres stb. ruhával! A kijelző elszíneződhet vagy leoldódhat a külső réteg. Ha nagyon piszkos, akkor tisztítsa meg PH semleges oldószeres oldatba mártott, jól kicsavart ruhával. Törölje le egy másik, száraz ronggyal.

13.1 A hűtőközegről

Ez a készülék fluortartalmú, üvegházhatást okozó gázokat tartalmaz. A gázokat NE engedje a légkörbe.

Hűtőközeg típusa: R410A Globális felmelegedési potenciál (GWP): 2087,5

TÁJÉKOZTATÁS

Európában a rendszerbe töltött összes hűtőközegből eredő üvegházhatást okozó gázok kibocsátását (CO2- egyenértékű kibocsátás tonnában) veszik figyelembe a karbantartási időközök meghatározásánál. Kövesse a helyi előírásokat.

Képlet az üvegházhatást okozó gázok kibocsátásának számításához: Hűtőközeg GWP értéke × a betöltött

hűtőközeg teljes mennyiségével [kg-ban] / 1000 További információkért forduljon a szerelőhöz.

a VRVhőszivattyú kültéri egysége

b VRV közvetlen expanziós (DX) kültéri egység

c BP box (a Residential Air (RA) vagy Sky Air (SA) közvetlen

expanziós (DX) beltéri egységekre kell csatlakoztatni)

d Residential Air (RA) közvetlen expanziós (DX) beltéri

egységek)

e Kezelőfelület (a beltéri egység típusának megfelelő)

Szerelési és üzemeltetési kézikönyv

f Kezelőfelület (vezeték nélküli, a beltéri egység típusának

megfelelő)

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 41

14 Hibaelhárítás

FIGYELEM

A klímaberendezésben használt hűtőközeg biztonságos, és általában nem szokott szivárgás fellépni. Ha hűtőközegszivárgás miatt a szoba levegőjébe hűtőközeg kerül, és az nyílt lánggal vagy fűtőszállal érintkezik, akkor ártalmas gázok keletkezhetnek.

Kapcsoljon ki minden tűzveszélyes fűtőkészüléket, szellőztesse ki a helyiséget, és lépjen kapcsolatba a klímaberendezést forgalmazó márkaképviselettel.

A klímaberendezést addig nem szabad ilyenkor használni, amíg azt a szakaszt, ahol a hűtőközeg szivárog, egy szakképzett szerelő meg nem javította.

13.2 Értékesítés utáni szerviz és garancia

13.2.1 A garancia időtartama

▪ A termékhez egy garanciakártya jár, melyet az üzembe

helyezéskor a forgalmazó tölt ki. A kitöltött kártyát az ügyfélnek ellenőrizni kell, és gondosan megőrizni.

▪ Ha a garanciaidő alatt válik szükségessé a klímaberendezés

javítása, akkor forduljon a forgalmazóhoz és mutassa be a garanciakártyát.

13.2.2 Ajánlott karbantartás és felülvizsgálat

Évek alatt a használat során a rendszerben óhatatlanul felgyülemlik a por, és ez valamennyire lerontja a berendezés teljesítményét. Mivel a berendezések szétszerelése és a belsejük megtisztítása műszaki gyakorlatot igényel, illetve a lehető legjobb színvonalú karbantartás biztosítása érdekében javasoljuk, hogy a szokásos karbantartási műveletek elvégeztetésén túl kössön karbantartási és felülvizsgálati szerződést. Forgalmazói hálózatunk gyorsan rendelhet a raktárról a fontos alkatrészekből, így biztosítani tudja, hogy a klímaberendezés a lehető legkevesebb üzemszünettel működjön. További információért forduljon a forgalmazóhoz.

Ha a forgalmazóhoz fordul segítségért, mindig legyen kéznél:

▪ A klímaberendezés teljes modellneve. ▪ A gyártási szám (leolvasható a berendezés adattáblájáról). ▪ Az üzembe helyezés dátuma. ▪ Az üzemzavar tünetei, illetve a meghibásodás részletei.

FIGYELEM

▪ Ne próbálja meg a klímaberendezést saját maga

átalakítani, szétszerelni, áthelyezni vagy felújítani, mert a szakszerűtlen szétszerelés vagy üzembe helyezés áramütést vagy tüzet okozhat. Forduljon a forgalmazóhoz.

▪ Hűtőközeg-szivárgás esetén ellenőrizze, hogy nincs-e

véletlenül nyílt láng a közelben. A hűtőközeg önmagában teljesen biztonságos, nem mérgező és nem tűzveszélyes, de mérgező gáz keletkezik, ha a helyiség levegőjébe kerül, majd hőforrással érintkezik, például hősugárzóval, gázfőzővel stb. Az újbóli üzemeltetés előtt egy erre képesített szakembernek ellenőriznie és igazolnia kell, hogy a szivárgás helye ki lett javítva, és a berendezés használható.

FIGYELEM Ha bármi gyanúsat észlel (pl. égett szagot), azonnal

állítsa le a berendezést és áramtalanítsa.

Ha ilyen körülmények között tovább üzemeltetik a berendezést, akkor meghibásodhat, illetve áramütést vagy tüzet okozhat. Forduljon a forgalmazóhoz.

A rendszert egy képesített szerelőnek kell megjavítania:

Hiba Teendő

Ha egy biztonsági eszköz, pl. biztosíték, megszakító, vagy földzárlat-megszakító gyakran aktiválódik, vagy a BE/KI kapcsoló nem működik rendesen.

Ha víz szivárog az egységből. Állítsa le a működést. Az üzemmód kapcsoló nem jól működik. Kapcsolja ki a

Ha a kezelőfelület az egység számát mutatja, a működésjelző lámpa villog és megjelenik egy hibakód.

Ha a fent említett esetek kivételével a rendszer nem működik megfelelően, és a fent említettek ki vannak zárva, akkor az alábbi leírást követve vizsgálja meg a rendszert.

Hiba Teendő

Ha a rendszer egyáltalán nem működik.

Ha a rendszer ventilátor módban működik, de amint fűtés vagy hűtés módba vált, a rendszer leáll.

▪ Ellenőrizze, hogy nincs-e

áramkimaradás. Várja meg, hogy újra legyen áram. Ha működés közben lép fel áramszünet, akkor a rendszer az áramellátás helyreállása után automatikusan újraindul.

▪ Ellenőrizze, hogy nem égett-e ki a

biztosíték, vagy a kioldó nem kapcsolt-e le. Cseréljen biztosítékot, vagy billentse vissza a kioldót.

▪ Ellenőrizze, hogy a kültéri vagy beltéri

egység levegőbemenetét vagy kimenetét nem zárja-e le akadály. Távolítsa el az akadályt, hogy a szellőzés jó legyen.

▪ Ellenőrizze, hogy a kezelőfelületen nem

jelent-e meg a jel (levegőszűrő tisztítása esedékes). (Lásd: 40. oldal

"13Karbantartás és szerelés" és a beltéri

egység kézikönyvében a "Karbantartás" fejezetet.)

Kapcsolja ki a tápkapcsolót.

berendezést. Értesítse a beszerelőjét,

és mondja be a hibakódot.

14 Hibaelhárítás

Ha az alábbi zavarok jelentkeznek, járjon el a következők szerint, és értesítse a szervizt.

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

Szerelési és üzemeltetési kézikönyv

Page 42

14 Hibaelhárítás

Hiba Teendő

Ha a rendszer működik, de a hűtés vagy fűtés nem kielégítő.

Ha a fentiek ellenőrzése után sem lehet önerőből megoldani a problémát, lépjen kapcsolatba a beszerelővel, írja le neki a tüneteket, és mondja be a klímaberendezés teljes modellnevét (a gyártási számmal, ha lehetséges) és az üzembe helyezés időpontját (lehetőleg a garanciakártyáról olvassa le).

▪ Ellenőrizze, hogy a kültéri vagy beltéri

egység levegőbemenetét vagy kimenetét nem zárja-e le akadály. Távolítsa el az akadályt, hogy a szellőzés jó legyen.

▪ Ellenőrizze, hogy a levegőszűrő ne

legyen eltömődve (lásd a beltéri egység

kézikönyvének "Karbantartás" fejezetét. ▪ Ellenőrizze a hőmérséklet beállítását. ▪ Ellenőrizze a ventilátorsebesség

beállítást a kezelőfelületen. ▪ Ellenőrizze, hogy nincsenek-e nyitott

ajtók vagy ablakok. Csukja be az ajtókat

vagy ablakokat, hogy ne jöjjön be a kinti

levegő. ▪ Ellenőrizze, hogy nem tartózkodnak-e túl

sokan a szobában hűtés közben.

Ellenőrizze, hogy nincs-e a szobában

nagy hőtermelés. ▪ Ellenőrizze, hogy nem jut-e közvetlen

napsugár a szobába. Használjon

függönyt vagy redőnyöket. ▪ Ellenőrizze, hogy a levegőfúvás szöge

megfelelő-e.

14.1 Hibakódok: Áttekintés

Amennyiben hibakód jelenik meg az egység kezelőfelületén, vegye fel a kapcsolatot az üzembe helyezővel, és közölje a hibakódot, az egység típusát és a sorozatszámot (ezeket az adatokat az egység adattábláján találhatja).

Tájékoztatásul közüljük a hibakódok listáját. Ha a hibakód szintje ezt lehetővé teszi, a kód törölhető a KI/BE gomb megnyomásával. Ha ez nem lehetséges, forduljon a beüzemelőhöz.

Főkód Tartalom

Külső védőberendezés aktiválva EEPROM hiba (beltéri) Lefolyórendszer hiba (beltéri) Ventilátormotor hiba (beltéri) Legyezőszárny-motor hiba (beltéri) Szabályozószelep hiba (beltéri) Lefolyó hiba (beltéri egység) Szűrő-porkamra hiba (beltéri) Teljesítmény-beállítás hiba (beltéri) Jelátviteli hiba a fő és a segéd PCB-panel között

(beltéri) Hőcserélő termisztor hiba (beltéri; folyadék) Hőcserélő termisztor hiba (beltéri; gáz) Bejövő levegő termisztora hibás (beltéri) Kilépő levegő termisztora hibás (beltéri) Mozgásérzékelő vagy padlóhőmérséklet-érzékelő

hibás (beltéri) Kezelőfelület termisztora hibás (beltéri) PCB-panel hibás (kültéri) Áramveszteség-érzékelő aktiválva (kültéri)

Főkód Tartalom

Túlnyomás-kapcsoló bekapcsolt Kisnyomású hiba (kültéri) Kompresszorblokk érzékelve (kültéri) Ventilátormotor hiba (kültéri) Elektronikus szabályozószelep hibás (kültéri egység) Távozó levegő hőmérséklete hibás (kültéri) Rendellenes szívó oldali hőmérséklet (kültéri) Hűtőközeg-túltöltés érzékelve Túlnyomás-kapcsoló hiba Kisnyomás-kapcsoló hiba Ventilátormotor probléma (kültéri) Kültéri hőmérséklet-érzékelő hiba (kültéri) Nyomásérzékelő hiba Áramérzékelő hiba Távozó levegő hőmérséklet-érzékelője hibás (kültéri) Hőcserélő hőmérséklet-érzékelője hibás (kültéri) Szívó oldali hőmérséklet-érzékelő hibás (kültéri) Jégtelenítő hőmérséklet-érzékelője hibás (kültéri) Folyadék-hőmérséklet érzékelő (túlhűtő HE után)

hibás (kültéri) Folyadék hőmérséklet-érzékelője (hőcserélő) hibás

(kültéri) Gáz hőmérséklet-érzékelője (túlhűtő HE után) hibás

(kültéri) Túlnyomás-érzékelő hibás (S1NPH) Kisnyomás-érzékelő hibás (S1NPL) Rendellenes INV PCB Rendellenes hűtőborda-hőmérséklet Inverter PCB-panel hiba Túláram érzékelve a kompresszoron Kompresszorblokk (indítás) Kültéri egység-inverter jelátvitel: INV jelátviteli hiba INV tápfeszültség-ingadozás Automatikus feltöltéssel kapcsolatos Borda termisztor hibás Automatikus feltöltéssel kapcsolatos Automatikus feltöltéssel kapcsolatos Automatikus feltöltéssel kapcsolatos Teljesítmény-beállítás hiba (kültéri) Rendellenes nyomáscsökkenés, szabályozószelep

hiba Tápfeszültség fordított fázis hiba INV tápfeszültség-kimaradás Rendszerellenőrzés még nem lett végrehajtva Beltéri/kültéri bekötés hibás Kezelőfelület-beltéri egység között rendellenes

jelátvitel Kültéri/kültéri bekötés hibás Fő- és segéd kezelőfelület között rendellenes jelátvitel Rendszerhiba. Nem megfelelő beltéri egységeket

használ együtt. Beltéri egység hiba. Beltéri egységek bekötése vagy a típusválasztás

hibás Központi címkettőzés Adatátviteli hiba a központi vezérlő - beltéri egység

között

Szerelési és üzemeltetési kézikönyv

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 43

14 Hibaelhárítás

Főkód Tartalom

Automatikus címzési hiba (inkonzisztencia) Automatikus címzési hiba (inkonzisztencia)

14.2 Az alábbi jelenségek nem jelzik a légkondicionáló meghibásodását

Az alábbi jelenségek nem jelzik a légkondicionáló meghibásodását:

14.2.1 Jelenség: A rendszer nem működik

▪ A rendszer nem indul el azonnal a kezelőfelület BE/KI gombjának

megnyomása után. Ha a működésjelző lámpa világít, a rendszer rendesen működik. A kompresszormotor túlterhelésének megelőzése érdekében a klímaberendezés 5 percet vár a bekapcsolás után, ha kikapcsolás után azonnal bekapcsolják. Ugyanilyen késleltetés tapasztalható az indításnál, ha az üzemmódválasztás gombot használták.

▪ Ha a kezelőfelületen a "központi vezérlés alatt" jelzés látható, és

megnyomják az üzemmódválasztás gombot, akkor a kijelző néhány másodpercig villog. A villogás mutatja, hogy a kezelőfelületet most nem lehet használni.

▪ A rendszer nem indul el azonnal áram alá helyezés után. Kb. egy

percbe telik, amíg a mikroszámítógép üzemkésszé válik.

14.2.2 Jelenség: A hűtés/fűtés nem váltható

▪ Ha a kijelzőn a (váltás központi vezérlés alatt) jelzés

látható, akkor a kezelőfelület segéd módra van állítva.

▪ Ha a hűtés/fűtés váltó távirányító-kapcsoló megtalálható, és a

kijelzőn a jel látható (váltás központi vezérlés alatt), ez azért van így, mert a hűtés/fűtés váltást a hűtés/fűtés váltó távirányító-kapcsolóval lehet szabályozni. A forgalmazótól kérdezze meg, hogy a távirányítón hol található a kapcsoló.

14.2.3 Jelenség: Ventilátor üzemmód lehetséges, de a hűtés és a fűtés nem működik

Bekapcsolás után közvetlenül. A mikroszámítógép felkészül a működésre és elvégzi az adatátviteli ellenőrzést az összes beltéri egységgel. Várjon (legfeljebb) 12 percet, amíg ez a folyamat befejeződik.

14.2.4 Jelenség: A ventilátorsebesség nem a beállításnak megfelelő

A ventilátorsebesség nem változik, hiába nyomja meg a ventilátorsebesség beállítógombját. Ha a szobahőmérséklet fűtés üzemmódban eléri a célhőmérsékletet, a kültéri egység kikapcsol, és a beltéri egység ventilátorsebessége lecsökken. Ez azért van így, hogy a hideg levegő ne érje közvetlenül a helyiségben tartózkodókat. A gomb megnyomásakor a ventilátorsebesség nem állítható addig, ameddig valamelyik beltéri egység még fűtés üzemmódban van.

a beltéri egység belsejét. A forgalmazótól kérjen információt a tisztítással kapcsolatban. Ezt csak egy szakember tudja elvégezni.

▪ Közvetlenül a hűtés leállásakor, és ha a helyiség hőmérséklete és

páratartalma alacsony. Ilyenkor a meleg hűtőközeggáz visszaáramlik a beltéri egységbe, és gőz keletkezik.

14.2.7 Jelenség: Az egyik egységből fehér köd gomolyog (beltéri egység, kültéri egység)

Ha a rendszer fűtés módra kapcsol jégmentesítés mód után. A jégmentesítés során keletkező nedvesség elpárolog és távozik.

14.2.8 Jelenség: A kezelőfelületen az "U4" vagy "U5" jelzés jelenik meg, és a berendezés leáll, de néhány perc múlva újraindul

Ennek az oka az, hogy a kezelőfelület egy másik elektromos berendezés zaját érzékelte, és nem a klímaberendezés jeleit. A zaj megzavarja a berendezések kommunikációját, és azok leállnak. A zaj megszűnésével a működés magától helyreáll.

14.2.9 Jelenség: A klímaberendezések hangja (beltéri egység)

▪ Zümmögő hang hallható közvetlenül áram alá helyezés után. A

beltéri egységben az elektronikus szabályozószelep működni kezd, és ez adja a hangot. A zaj egy percen belül lehalkul.

▪ Folyamatos mély surranó hang hallható, ha a rendszer hűtés

üzemmódban van, vagy leálláskor. A zajt a kondenzvízszivattyú kelti (külön rendelhető tartozék).

▪ Nyikorgó hang hallható, ha a rendszer üzemel, vagy a leállása

után. A hőmérsékletváltozással táguló vagy összehúzódó műanyag alkatrészek okozzák a hangot.

▪ Mély hörgő vagy korgó hang hallható a beltéri egység leállásakor.

A zajt a másik beltéri egység működése kelti. Azért, hogy ne maradjon olaj vagy hűtőközeg a rendszerben, egy kevés hűtőközeg áramlásban marad.

14.2.10 Jelenség: A klímaberendezések hangja (beltéri egység, kültéri egység)

▪ Folyamatos mély sustorgás hallható, ha a rendszer hűtés vagy

jégmentesítés módban van. Ez a hűtőközeggáz hangja, ahogy a beltéri és a kültéri egységben áramlik.

▪ Sustorgó hang hallható, ha a rendszer bekapcsol, vagy

közvetlenül a működés vagy a jégmentesítés leállása után. Ez a zaj a hűtőközeg áramlásának változásakor vagy megállásakor keletkezik.

14.2.11 Jelenség: A klímaberendezések hangja (kültéri egység)

A berendezés által keltett hang magassága megváltozik. A jelenséget a frekvencia változása okozza.

14.2.5 Jelenség: A levegőfúvás iránya nem a beállításnak megfelelő

A levegőfúvás iránya nem egyezik meg a kezelőfelületen kijelzett iránnyal. A legyező levegőfúvás nem működik. Ennek az az oka, hogy az egység vezérlését átvette a mikroszámítógép.

14.2.6 Jelenség: Az egyik egységből fehér köd gomolyog (beltéri egység)

▪ Ha a páratartalom magas hűtés közben. Ha egy beltéri egység

belseje nagymértékben szennyezett, akkor a hőmérséklet eloszlása a szobában egyenetlenné válik. Ilyenkor ki kell tisztítani

RYYQ+RYMQ+RXYQ8~20T7Y1B VRVIV rendszerű klímaberendezés 4P370473-1B – 2016.02

14.2.12 Jelenség: A berendezésből por száll ki

Akkor fordul elő, ha a berendezést hosszabb üzemszünet után bekapcsolják. Ilyenkor a berendezésbe bekerült por távozik.

14.2.13 Jelenség: Az egység kellemetlen szagot áraszt

Az egység beveheti a szoba, a bútorok, a cigarettafüst stb. szagát, azután kibocsátja.

Szerelési és üzemeltetési kézikönyv

Page 44

15 Áthelyezés

14.2.14 Jelenség: A kültéri egység ventilátora nem működik

A rendszer egyébként működik. A ventilátor sebessége a rendszer optimális működése érdekében van vezérelve.

14.2.15 Jelenség: A kijelzőn ez látható: "88"

Ez közvetlenül a fő tápkapcsoló bekapcsolása után fordul elő, és azt jelzi, hogy a kezelőfelület üzemkész. Az állapot kb. egy percig tart.

14.2.16 Jelenség: A kültéri egység kompresszora egy rövidebb fűtési ciklus után nem áll le

Ennek az a célja, hogy ne maradjon hűtőközeg a kompresszorban. A berendezés 5-10 percen belül leáll.

14.2.17 Jelenség: A kültéri egység belseje meleg, még akkor is, ha már leállt

Ez azért van, mert a forgattyúházfűtés melegen tartja a kompresszort, hogy simán induljon.

14.2.18 Jelenség: Meleg levegő érezhető, ha a beltéri egység leáll

Egy rendszerhez több különböző beltéri egység tartozik. Ha a többi egység még működik, valamennyi hűtőközeg még átfolyik az egységen.

15 Áthelyezés

Ha a rendszert át kell helyezni, forduljon a forgalmazóhoz. A berendezések áthelyezése műszaki gyakorlatot igényel.

16 Hulladékba helyezés

A berendezésben fluorozott szénhidrogén található. Ha a berendezésre már nincs szükség, forduljon a forgalmazóhoz. Törvény írja elő, hogy a hűtőközeget hogyan kell begyűjteni, szállítani és ártalmatlanítani (a fluorozott szénhidrogén tartalmú üzemen kívül helyezett berendezésekre vonatkozóan).

Szerelési és üzemeltetési kézikönyv

RYYQ+RYMQ+RXYQ8~20T7Y1B

VRVIV rendszerű klímaberendezés

4P370473-1B – 2016.02

Page 45

Page 46

Page 47

Page 48

4P370473-1 B 0000000

4P370473-1B 2016.02

Daikin RYYQ10T7Y1B, RYYQ12T7Y1B, RYYQ14T7Y1B, RYYQ16T7Y1B, RYYQ18T7Y1B Installation manuals [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tartalomjegyzék

1 A dokumentum bemutatása

1.1 A dokumentum bemutatása

A szerelőnek

2 A doboz bemutatása

2.1 Tartozékok leszerelése a kültéri egységről

2.2 Tartozék csövek: Átmérők

3 Egységek és opciók

2.3 A szállítási rögzítés eltávolítása

3.2 A rendszer elrendezése

3.1 A kültéri egységről

4 Előkészületek

4.1 A berendezés helyének előkészítése

4.1.1 A kültéri egység üzembe helyezései követelményei

4.1.2 A kültéri egység üzembe helyezései követelményei hideg éghajlaton

4.2.2 A csőméretek kiválasztása

4.2 A hűtőközegcsövek előkészítése

4.2.1 Hűtőközegcsövekre vonatkozó előírások

D: A hűtőközeg-leágazókészletek közötti csövek

E: A hűtőközeg-leágazókészlet és beltéri egység közötti csövek
