Daikin FHQG71CVEB, FHQG100CVEB, FHQG125CVEB, FHQG140CVEB Installation manuals [fi]

ASENNUSOPAS

JAETTU JÄRJESTELMÄ Ilmastointilaitteet

MALLIT

(Katosta ripustettava tyyppi)

FHQG71CVEB
FHQG100CVEB
FHQG125CVEB
FHQG140CVEB

LUE NÄMÄ OHJEET HUOLELLISESTI ENNEN ASENNUSTA.
SÄILYTÄ TÄMÄ OPAS SOPIVASSA PAIKASSA MYÖHEMPÄÄ KÄYTTÖÄ VARTEN.

FHQG71CVEB

VAROITUS

FHQG100CVEB
FHQG125CVEB
FHQG140CVEB

JAETTU JÄRJESTELMÄ -ilmastointilaite Asennusopas

SISÄLLYS

1. TURVAOHJEET .............................................................................................................1

2. ENNEN ASENNUSTA ....................................................................................................3

3. ASENNUSPAIKAN VALINTA .........................................................................................6

4. VALMISTELUT ENNEN ASENNUSTA ..........................................................................7

5. SISÄYKSIKÖN ASENNUS .............................................................................................9

6. KYLMÄAINEPUTKISTON ASENNUS ..........................................................................11

7. POISTOPUTKISTON ASENNUS .................................................................................16

8. SÄHKÖJOHTOJEN ASENNUS....................................................................................18

9. KYTKENTÄESIMERKKI ...............................................................................................22

10. IMUSÄLEIKÖN JA KORISTEPANEELIEN KIINNITYS ................................................25

11. ASENNUSPAIKALLA TEHTÄVÄT ASETUKSET .........................................................25

12. KOEKÄYTTÖ................................................................................................................27

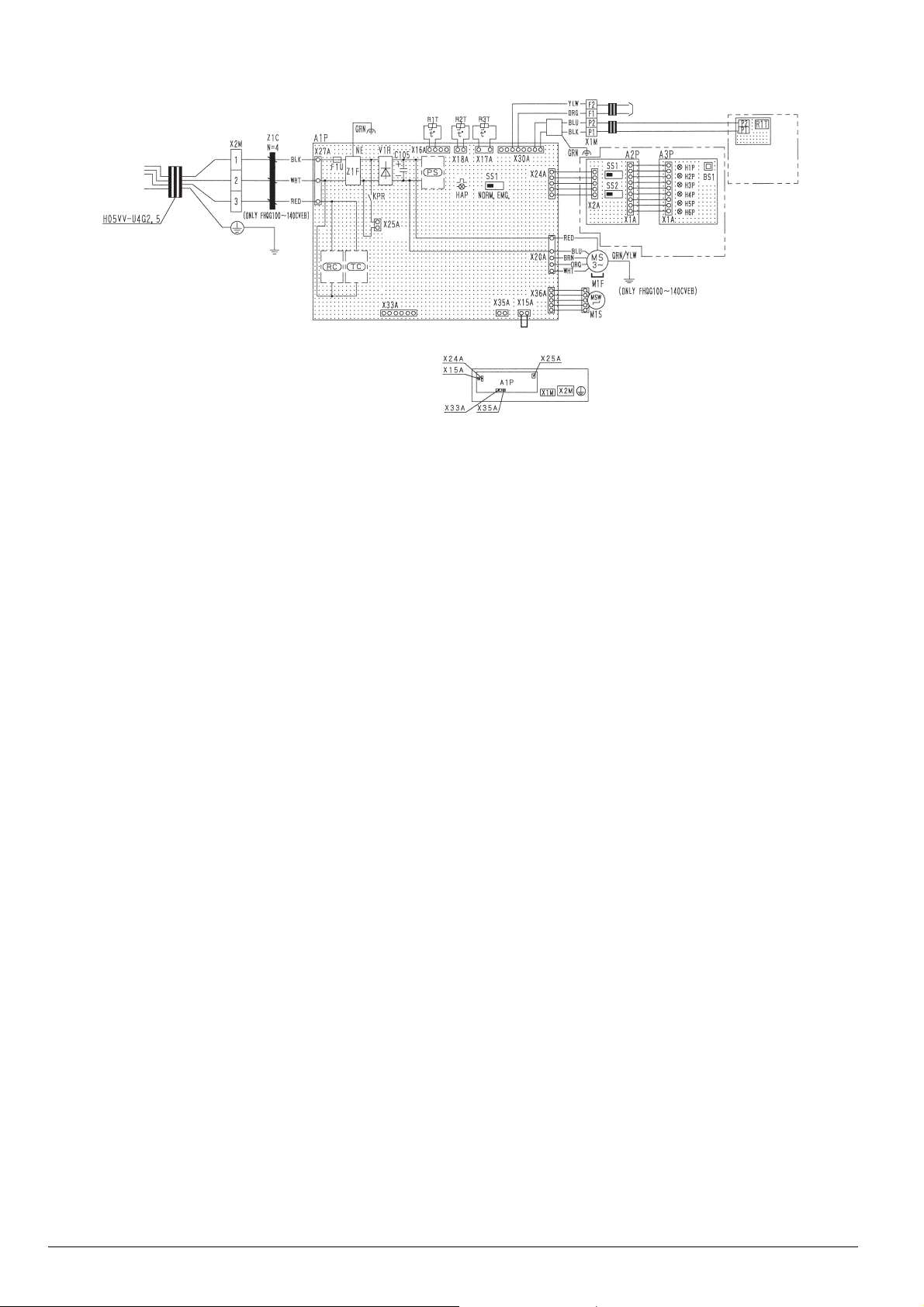

13. KYTKENTÄKAAVIO .....................................................................................................31

1. TURVAOHJEET

Tutustu huolellisesti näihin turvallisuusohjeisiin ennen ilmastointilaitteiston asentamista, ja huolehdi siitä,
että laitteisto asennetaan oikein.
Kun asennus on valmis, suorita koekäyttö vikojen varalta ja selitä asiakkaalle käyttöoppaan avulla, miten
ilmastointilaitetta käytetään ja hoidetaan. Pyydä asiakasta säilyttämään asennusopas sekä käyttöopas
myöhempää tarvetta varten.
Tätä ilmastointilaitetta koskee ehto "laitteet, jotka eivät ole julkisessa käytössä".

Varoitus- ja huomautussymbolien merkitys.

VAROITUS.........Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa henkilövahinkoja tai

kuoleman.

HUOMAUTUS....Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa omaisuusvahinkoja tai

henkilövahinkoja, jotka voivat olla vakavia olosuhteiden mukaan.

• Pyydä jälleenmyyjää tai ammattitaitoista henkilöä suorittamaan asennus.

Älä yritä asentaa ilmastointilaitetta itse. Väärin tehty asennus voi aiheuttaa vesivuotoja, sähköiskuja tai tulipaloja.

• Asenna ilmastointilaite tämän asennusoppaan ohjeiden mukaisesti.

Väärin tehty asennus voi aiheuttaa vesivuotoja, sähköiskuja tai tulipaloja.

• Käytä asennukseen vain ilmoitettuja tarvikkeita ja osia.

Muiden kuin ilmoitettujen osien käyttäminen voi aiheuttaa yksikön putoamisen, vesivuotoja, sähköiskuja tai
tulipalon.

1 suomi

• Kun järjestelmä asennetaan pieneen huonetilaan, huolehdi siitä, että kylmäainepitoisuus ei ylitä sallittuja

HUOMAUS

turvarajoja, jos kylmäainetta pääsee vuotamaan.
Kysy lisätietoja ostopaikasta. Liian suuri määrä kylmäainetta suljetussa tilassa voi aiheuttaa
hapenpuutetta.

• Asenna ilmastointilaite tukevalle alustalle, joka kestää yksikön painon.

Jos alusta on liian heikko, seurauksena voi olla laitteen putoaminen, mikä voi aiheuttaa vammoja.

• Suorita ilmoitettu asennustyö ottaen huomioon kovat tuulet, hirmumyrskyt tai maanjäristykset.

Jos asennuksen aikana ei toimita näin, seurauksena voi olla yksikön putoamisesta aiheutuvia tapaturmia.

• Varmista, että yksikölle on varattu erillinen virtapiiri ja että valtuutettu sähköurakoitsija on tehnyt kaikki

sähkötyöt paikallisten lakien ja säädösten sekä tämän asennusoppaan mukaisesti.
Liian pieni virransyöttöpiirin kapasiteetti tai sopimattomat sähkörakenteet saattavat aiheuttaa sähköiskuja
tai tulipalon.

• Varmista, että kaikki johdotukset ovat turvallisia, käyttävät ilmoitettuja johtimia ja että liitäntöihin tai johtimiin

ei kohdistu rasitusta.
Huonosti tehdyt liitännät tai johtimien kiinnitykset voivat aiheuttaa epänormaalia lämmönmuodostusta tai
tulipalon.

• Kun kytket sisä- ja ulkoyksiköitä ja virtalähdettä, vedä johdot niin, että jakorasian kansi voidaan kiinnittää

kunnolla.
Jos ohjausrasian kansi on kiinnitetty väärin, seurauksena voi olla sähköisku, tulipalo tai liittimien
ylikuumeneminen.

• Jos kylmäainekaasua vuotaa asennuksen aikana, tuuleta alue välittömästi.

Jos kylmäainetta joutuu tekemisiin avotulen kanssa, myrkyllistä kaasua saattaa syntyä.

• Kun asennus on suoritettu, tarkista ettei kylmäainekaasua vuoda.

Myrkyllistä kaasua saattaa muodostua, jos kylmäainekaasua vuotaa huoneeseen ja joutuu kosketuksiin
tulenlähteen, kuten lämmittimen tai lieden, kanssa.

• Muista sammuttaa yksikkö, ennen kuin kosketat mitään sähköosaa.

• Muista maadoittaa ilmastointilaite.

Älä maadoita yksikköä vesijohtoon, ukkosenjohdattimeen tai puhelimen maahan.
Puutteellinen maadoitustyö voi aiheuttaa sähköiskuja tai tulipaloja.
Salaman tai muun lähteen aiheuttama korkea syöksyvirta voi vaurioittaa ilmastointilaitetta.

• Muista asentaa maavuotokatkaisin.

Jos maavuotokatkaisinta ei asenneta, seurauksena voi olla sähköisku tai tulipalo.

• Älä kosketa kylmäaineputkista tai muilta alueilta vuotanutta kylmäainetta, sillä se voi aiheuttaa paleltuman.

• Asenna poistoputket tämän asennusoppaan ohjeiden mukaisesti hyvän tyhjennyksen varmistamiseksi ja

eristä putket vesihöyryn tiivistymisen estämiseksi.
Poistoputkien väärä asennus voi aiheuttaa sisätiloissa vesivuotoja ja omaisuusvahinkoja.

• Asenna sisä- ja ulkoyksiköt, virtajohto ja yhdysjohdot vähintään 1 metrin päähän televisioista tai radioista

kuvahäiriöiden tai kohinan ehkäisemiseksi.
(Saapuvan signaalin voimakkuuden mukaan 1 metrin etäisyys ei välttämättä riitä kohinan poistamiseen.)

• Kaukosäätimen (langattoman) lähetysetäisyys voi olla pienempi huoneissa, joissa on loistelamppuja

(vaihtomuunnin- tai pikakäynnistystyyppi).
Asenna sisäyksikkö mahdollisimman kauas loisteputkista.

• Älä asenna ilmastointilaitetta seuraaviin paikkoihin:

1. Paikat, joissa on mineraaliöljysumua, öljysumua tai esimerkiksi keittiöstä syntyvää höyryä.
Muoviosat voivat turmeltua ja irrota, mistä voi seurata vesivuoto.

2. Paikat, joissa syntyy syövyttävää kaasua, esimerkiksi rikkihappokaasua.
Kupariputkien tai juotettujen osien syöpyminen voi aiheuttaa kylmäainevuotoja.

3. Paikat, joiden lähellä on sähkömagneettista säteilyä lähettäviä laitteita.
Sähkömagneettinen säteily voit häiritä ohjausjärjestelmän toimintaa ja aiheuttaa yksikön toimintahäiriöitä.

4. Paikat, joissa tulenarkaa kaasua voi vuotaa, joiden ilmassa on hiilikuituja tai helposti syttyvää pölyä tai
joissa käsitellään höyrystyviä tulenarkoja aineita, kuten tinneriä tai bensiiniä.
Yksikön käyttäminen tällaisissa olosuhteissa voi aiheuttaa tulipalon.

• Ilmastointilaitetta ei ole tarkoitettu käytettäväksi räjähdysalttiissa ympäristössä.

suomi 2

2. ENNEN ASENNUSTA

Älä kohdista painetta hartsiosiin, kun avaat yksikköä tai siirrät sitä avaamisen jälkeen.
Tarkista käytettävän R410A-kylmäaineen tyyppi ennen työskentelyn aloittamista. (Väärän
kylmäaineen käyttö estää yksikön normaalin toiminnan.)

• Kun poistat yksikköä pakkauksestaan, nosta sitä tarttumalla neljään nostokorvakkeeseen ilman,

että läppään, kylmäaineputkistoon, tyhjennysputkistoon ja muihin hartsiosiin kohdistuu painetta.

• Asennukseen tarvittavien varusteiden on oltava sinun hallussasi, kunnes asennustyö on suoritettu.

Älä hävitä niitä! Kun sisäyksikkö on toimitettu, suojaa se pakkausmateriaalin avulla asennukseen asti,
jotta se ei naarmuunnu.

• Valitse kuljetustapa.

• Jätä laite pakkaukseensa, kunnes se on kuljetettu asennuspaikkaan. Jos pakkaus on purettava, käytä

laitteen nostamiseen pehmeästä materiaalista valmistettua nostosilmukkaa tai suojalevyjä ja köyttä, jotta
laite ei vahingoittuisi tai naarmuuntuisi.

• Kun valitset asennuspaikkaa, katso paperikaavaa.

• Katso ulkoyksikön asennusohjeita sen asennusoppaasta.

• Älä käytä yksikköä paikoissa, joissa ilman suolapitoisuus on korkea (esimerkiksi meren rannalla), joissa on

jännitevaihteluita (esimerkiksi tehtaat), tai autoissa tai veneissä.

2-1 VARUSTEET

Tarkasta, että laitteen mukana tulevat seuraavat varusteet.
Älä hävitä mitään asennukseen tarvittavia osia, ennen kuin asennus on suoritettu.

3) Ripustus-

Nimi 1) Tyhjennysletku 2) Metallipuristin

Määrä 1 kpl 1 kpl 8 kpl 7 kpl 1 kpl

Muoto

Nimi Asennustiivisteet Tiivistetyyny 10) Holkki 11) Kiinnitin 12) M4-ruuvi

Määrä 1 kpl kutakin 1 kpl kutakin 1 kpl 2 kpl 2 kpl

6) Kaasuputkea
varten

Muoto

7) Nesteputkea
varten

8) Suuri

9) Pieni

hakasen
aluslevy

4) Nippuside

5) Paperikaava
asennusta
varten

(Muut)

• Käyttöopas

• Asennusopas

• Yhdenmukai-

suusvakuutus

3 suomi

2-2 VALINNAISVARUSTEET

HUOMAA

• Tähän sisäyksikköön tarvitaan kaukosäädin (taulukko 1).

• Kaukosäätimiä on kahta eri tyyppiä: johdollinen ja johdoton. Valitse kaukosäädin taulukosta 1 asiakkaan

tarpeiden mukaisesti ja asenna se sopivaan paikkaan.

Taulukko 1

Johdollinen tyyppi BRC1E51A7, BRC1D528

Johdoton tyyppi BRC7G63

• Jos haluat käyttää kaukosäädintä, jota ei ole mainittu taulukossa 1, valitse sopiva kaukosäädin

tutustumalla luetteloihin ja teknisiin materiaaleihin.

OLE ERITYISEN HUOLELLINEN SEURAAVIA KOHTEITA ASENNETTAESSA JA TARKISTA
NE ASENNUKSEN JÄLKEEN.

a. Asennuksen jälkeen tarkastettavat kohteet

Tarkistettavat kohteet

Onko sisä- ja ulkoyksikkö kiinnitetty
tukevasti?

Onko asennusyksikön ja ulkoyksikön
asennus suoritettu?

Onko kaasuvuototesti suoritettu? Jäähdytys voi olla riittämätöntä.
Onko laite täysin eristetty? Tiivistynyt vesi voi vuotaa.
Toimiiko poisto esteettömästi? Tiivistynyt vesi voi vuotaa.
Vastaako syöttöjännite laitteen

tyyppikilvessä ilmoitettua jännitettä?

Onko johdot ja putket asennettu oikein?

Onko laite maadoitettu turvallisesti? Seurauksena voi olla sähköisku.
Onko johdotuksen koko teknisten tietojen

mukainen?
Onko sisä- tai ulkoyksikön ilmanotto tai

-poisto estynyt?
Onko kylmäaineputkiston pituus ja

ylimääräinen kylmäainemäärä merkitty
muistiin?

Todennäköinen seuraamus, jos ei ole
tehty kunnolla

Yksiköt voivat pudota, täristä tai aiheuttaa
melua.

Laite voi toimia virheellisesti tai sen osat
voivat palaa kuumetessaan.

Laite voi toimia virheellisesti tai sen osat
voivat palaa kuumetessaan.

Laite voi toimia virheellisesti tai sen osat
voivat palaa kuumetessaan.

Laite voi toimia virheellisesti tai sen osat
voivat palaa kuumetessaan.

Jäähdytys voi olla riittämätöntä.

Laitteessa olevan jäähdytysaineen määrä
on epäselvä.

Tarkistus

suomi 4

b. Toimituksen yhteydessä tarkistettavat kohteet

∗Katso myös turvallisuusohjeita

Tarkistettavat kohteet Tarkistus

Onko kenttäasetus tehty (tarvittaessa)?

Onko ohjausrasian kansi, ilmansuodatin ja imusäleikkö kiinnitetty?

Puhalletaanko kylmää ilmaa (lämmintä ilmaa) asianmukaisesti jäähdytyksen
(lämmityksen) aikana?

Selititkö toiminnot samalla, kun näytit käyttöoppaan asiakkaalle?

Annoitko käyttöoppaan asiakkaalle?

c. Tarkennuksia käyttöohjeisiin

Käyttöoppaassa kohdat, joissa on merkintä VAROITUS tai HUOMAUTUS, varoittavat
henkilövahinkojen ja laitevaurioiden vaarasta sekä laitteen yleisestä käytöstä. Tästä syystä sinun täytyy
kertoa kyseinen sisältö kokonaan asiakkaillesi ja pyytää heitä lukemaan käyttöopas.

2-3 HUOMAUTUS ASENTAJALLE

Muista kertoa asiakkaille, kuinka yksikköä käytetään oikein (etenkin suodattimien puhdistus, eri toimintojen
käyttäminen ja lämpötilan säätäminen) antamalla heidän suorittaa toimenpiteet itse samalla, kun he katsovat
ohjeita.

5 suomi

3. ASENNUSPAIKAN VALINTA

HUOMAA

HUOMAUS

≥300 mm

≥2500 mm

1

2

3

4

5

6

(1) Valitse asiakkaan hyväksymä asennuspaikka, joka täyttää seuraavat ehdot.

• Riittävä ilman jakautuminen voidaan varmistaa.

• Mikään ei estä ilman kulkua.

• Paikka, jossa tiivistynyt vesi voidaan poistaa asianmukaisesti.

• Katto on riittävän vahva kantamaan sisäyksikön painon.

(Katon riittämättömän lujuuden takia sisäyksikkö saattaa täristä ja koskettaa kattoa, mikä aiheuttaa
surisevaa ääntä.)

• Paikka, jossa alaslaskettu katto ei ole selvästi kallellaan.

• Paikka, jossa syttyvän kaasun vuodosta ei ole pelkoa.

• Paikka, jossa on riittävästi tilaa huolto- ja korjaustöiden suorittamista varten.

• Jos kohdassa ∗ on ylimääräistä tilaa, voit helpottaa huoltoa avaamalla sitä 200 mm.

∗≥30 mm ∗≥30 mm

1

Ilman poistoaukko

2

Vaadittava huoltotila

3

Ilman sisäänmenoaukko

4

Este

5

Lattia

6

Asennus korkeisiin paikkoihin

• Paikka, jossa sisä- ja ulkoyksiköiden väliset putket ovat sallittujen rajojen sisällä. (Katso ulkoyksikön

asennusopas.)

• Asenna sisä- ja ulkoyksiköt, virtajohto ja yhdysjohto vähintään 1 metrin päähän televisioista tai radioista

häiriöiden tai kohinan ehkäisemiseksi.
(Radioaalloista riippuen 1 metrin etäisyys ei välttämättä riitä kohinan poistamiseen.)

• Jos on asennettu johdoton sarja, kaukosäätimen lähetysetäisyys voi olla odotettua pienempi huoneissa,

joissa on loistelamppuja (vaihtomuunnin- tai pikakäynnistystyyppi). Asenna sisäyksikkö mahdollisimman
kauas loisteputkista.

(2) Käytä asennuksessa ripustuspultteja. Tarkista, että katto on riittävän vahva kannattamaan

yksikön painon. Jos tästä ei ole täyttä varmuutta, vahvista kattoa ennen yksikön asentamista.

(Asennuskulma on merkitty paperikaavioon. Katso siitä vahvistamista vaativat kohdat.)

(3) Katon maksimikorkeus asennusta varten on 3,5 m yksikkötyypille 71 ja 4,3 m yksikkötyypeille 100,

125 ja 140.

suomi 6

4. VALMISTELUT ENNEN ASENNUSTA

200

175

5

GH

J

1

2

3

4

A
B

C

D

E

F

30

87

163

189

210

260

690

1

2

2

3

3

4

5

6

7

4

10

9

1

2

3

(1) Sisäyksikön reikien, kannatuspultin sijainnin, putkien ja johtojen suhteet.

1

Näkymä edestä

2

Reikä vasemmalla puolella olevaa putkistoa varten

3

Putkireikä takana (Ø100)

4

Johtojen läpivientireikä takana

1

Näkymä riippuvasta sisäkatosta

2

Sisäyksikkö

3

Ripustuspulttien väli

4

Reikä ylhäällä olevaa tyhjennysputkistoa varten

5

Reikä ylhäällä olevaa kaasuputkistoa varten

6

Reikä ylhäällä olevaa nesteputkistoa varten

7

Ripustuspultti (× 4)

8

Johtojen läpivientireikä ylhäällä

9

Ilman ulostuloaukko

10

Yksikkö: mm

Malli A B C D E F G H J
Tyyppi 71 1270 1230 533 479 425 530 553 532 415
Tyyppi 100, 125, 140 1590 1550 693 639 585 690 713 692 575

(2) Tee reiät ripustuspultteja, kylmäaine- ja tyhjennysputkia sekä johdotusta varten.

• Katso tietoja asennusta varten olevasta paperikaaviosta.

• Valitse jokaisen reiän sijainti ja avaa reiät kattoon.

(3) Irrota osat sisäyksiköstä.
(3-1) Irrota imusäleikkö.

• Työnnä imusäleikön lukitusnuppeja (x3) sisäänpäin (nuolien suuntaan) ja nosta ylös. (Katso kuva 1)

• Kun imusäleikkö on auki, vedä sitä eteenpäin samalla, kun pidät sen takakielekkeistä kiinni.
(Katso kuva 2)

Kuva 1 Kuva 2

1

Lukitusnupit

2

Imusäleikkö

3

Takakielekkeet

7 suomi

(3-2) Irrota koristepaneelit (vasen ja oikea).

HUOMAUS

HUOMAA

HUOMAUS

1

2

3

≤10

1

2

2

4

3

25-55 mm

1

2

3

4

• Kun olet irrottanut koristepaneelien kiinnitysruuvit (yksi kummallakin puolella), vedä niitä eteenpäin
(nuolen suuntaan) ja irrota ne. (Katso kuva 3)

• Poista lisävarusteet.

• Tee johtojen läpivientiin takana tai ylhäällä tapin reikä ja asenna sitten toimitettu holkki (10).

Kuva 3 <Tapin reiän irrottaminen>

4

5

6

1

Koristepaneeli

2

Koristepaneelin kiinnitysruuvi (M4)

3

Varusteet

4

Holkki (10) (lisävaruste)

5

Irrotettava (läpivientiin ylhäältä)

6

Irrotettava (läpivientiin takaa)

4

(3-3) Irrota ripustushakaset.

• Avaa kahta pulttia (M8), joilla ripustushakaset on kiinnitetty jokaisella puolella (4 paikkaa vasemmalla ja
oikealla) 10 mm. (Katso kuvat 4, 5)

• Kun olet irrottanut takana olevien ripustushakasten kiinnitysruuvit (M5), vedä ripustushakasia
taaksepäin (nuolen suuntaan) ja irrota ne. (Katso kuva 5)

Kuva 4 Kuva 5

1

Sisäyksikkö

2

Ripustuskoukku

3

Ripustushakasen kiinnitysruuvi (M5)

4

Ripustushakasen asetuspultti (M5)

Älä irrota sisäyksikön ulkopuolelle kiinnitettyä teippiä (läpikuultava valkoinen).
(Veden sisäänpääsy voi aiheuttaa sähköiskuja tai tulipalon.)

(4) Kiinnitä ripustuspultit. (Käytä ripustuspultteja, joiden koko on M8–M10.)

• Säädä ripustuspulttien etäisyys kattoon etukäteen. (Katso kuva 6)

• Käytä olemassa olevien seinien ankkurointeja, upotettuja "proppuja" ja upotettuja ankkureita tai muita

Jos ripustuspultit ovat liian pitkiä, sisäyksikkö tai lisävarusteet voivat vaurioitua tai särkyä.

suomi 8

vastaavia (erikseen hankittavia) osia uusiin kattoihin katon vahvistamiseksi niin, että se kestää laitteen
painon. Säädä etäisyys sisäkatosta, ennen kuin jatkat.

Kuva 6

1

Sisäkatto

2

Kattolaatta

3

Ankkuri

4

Ripustuspultti

Yllä mainittuja osia ei toimiteta laitteen mukana.

5. SISÄYKSIKÖN ASENNUS

HUOMAA

4

3

2

1

Lisävarusteiden kiinnittäminen voi olla helpompaa ennen sisäyksikön asentamista. Lue myös
lisävarusteiden mukana tulleet ohjeet.

Käytä asennukseen vain yhtiömme toimittamia tarvikkeita ja sen määrittämiä osia.

(1) Kiinnitä ripustushakaset ripustuspultteihin. (Katso kuva 7)

•

Varmista, että ne ovat kunnolla kiinni, käyttämällä toimitukseen kuuluvia aluslevyjä ja kiinnittämällä ne
varmistukseksi kaksoismuttereilla.

(2) Nosta sisäyksikön päärunkoa, laita ripustushakasten pultit (M8) hakasten kiinnitysosaan samalla,

kun työnnät päärunkoa edestäpäin. (Katso kuva 8)

(3) Vaihda irrotetut ripustushakasten pultit (M5) kahdessa paikassa vasemmalla ja oikealla. Tämä

täytyy tehdä, jotta sisäyksikön päärunko ei pääse liikkumaan eteen- ja taaksepäin. (Katso kuva 8)

(4) Kiristä ripustushakasten pultit (M8) kunnolla neljässä paikassa vasemmalla ja oikealla.

(Katso kuva 8)

Kuva 7 Kuva 8

1

Mutteri (hankitaan asennuspaikalla)

2

Aluslevy (3) (tarvike)

3

Kaksoismutterit (hankitaan asennuspaikalla)

4

Ripustuskoukku

5

Kiinnitysosa

6

Ripustushakasen asetuspultti (M8)

7

Ripustushakasen kiinnitysruuvi (M8)

8

Jäykistyslaatta (vasen/oikea)
Kun kannat yksikköä, älä pidä kiinni jäykistyslaatoista.

4

7

8

5

6

9 suomi

(5) Kun ripustat sisäyksikön päärunkoa, tarkista kunnollisen tyhjennyksen varmistamiseksi

HUOMAUS

vatupassin tai vedellä täytetyn muoviletkun avulla, että tyhjennysputki on joko vaakasuorassa tai
hieman kallellaan. (Katso kuva 9)

Kuva 9

A

≤1°

A.B

≤1°

B

≤1°

A.Kun tyhjennysputki on kallellaan oikealle tai oikealle ja taakse.

Aseta se vaakasuoraan tai kallista sitä hieman oikealle tai taakse. (1°:n tarkkuudella.)

B.Kun tyhjennysputki on kallellaan vasemmalle tai vasemmalle ja taakse.

Aseta se vaakasuoraan tai kallista sitä hieman vasemmalle tai taakse. (1°:n tarkkuudella.)

Yksikön asettaminen vastakkaiseen kulmaan tyhjennysputkeen nähden voi aiheuttaa vesivuodon.

suomi 10

6. KYLMÄAINEPUTKISTON ASENNUS

HUOMAUS

HUOMAUS

1

2

3

4

11

Katso ulkoyksikön kylmäaineputkien asennusohjeita sen asennusoppaasta.
Tee lämpöeristystyöt kokonaisuudessaan kaasuputkien ja nesteputkien molemmilla puolilla.

Muuten seurauksena saattaa olla vesivuotoja.
(Lämpöpumppua käytettäessä kaasuputken lämpötila voi olla jopa 120°C, joten käytä riittävän eristyskykyistä

eristystä.)

Mikäli kylmäaineputkiston lämpötila voi ylittää 30°C tai suhteellinen kosteus on yli 80 %, vahvista
kylmäaineen eristystä. (20 mm tai paksumpi) Tiivistysaineen pinnalle saattaa muodostua
kondensaatiota.
Tarkista käytettävän R410A-kylmäaineen tyyppi ennen putkien asentamista. Oikea toiminta ei ole
mahdollista, jos kylmäainetyypit ovat erilaisia.

• Käytä R410A-kylmäainetyypin mukaista putkileikkuria ja laippaa.

• Levitä laippaosan ympärille joko eetteri- tai esteriöljyä ennen liittämistä.

• Käytä vain pääyksikön mukana toimitettua laippamutteria. Muiden laippamutterien käyttö voi
aiheuttaa kylmäainevuotoja.

• Jottei putkeen pääse kertymään pölyä, kosteutta tai muita vieraita aineita, purista sen pää kiinni
tai peitä se teipillä.

• Kylmäainepiiriin ei saa päästää mitään muuta ainetta, ilmaa tms., kuin määrättyä kylmäainetta.
Jos kylmäainekaasua pääsee vuotamaan työskentelyn aikana, tuuleta huone välittömästi
kunnolla.

• Asenna ennen kylmäaineputkistotöitä pakkaukseen ja kuljetukseen käytetty tuki (jäykistyslaatta).

• Ulkoyksikkö on täytetty kylmäaineella.

• Käytä piirustuksen mukaisesti sekä mutteri- että momenttiavainta laitteen putkien liittämiseen ja
irrottamiseen. (Katso kuva 10)

Kuva 10

1

Momenttiavain

2

Laippamutteri

3

Putkiliitos

4

Kiintoavain

Kuva 11

1

Esteri- tai eetteriöljy

• Katso laippamutterin välysten mitat taulukosta 2.

• Kun kiinnität laippamutteria, sivele laippaosa (sekä sisä- että ulkopuolelta) eetteri- tai esteriöljyllä, pyöritä
kolme–neljä kertaa, ja ruuvaa sitten kiinni. (Katso kuva 11)

• Liian kireälle kiertäminen voi vahingoittaa laippamutteria ja aiheuttaa kylmäaineen vuotoja.

• Älä päästä öljyä koristepaneelin ruuvinpitimiin.

Öljy saattaa heikentää ruuvinpitimiä.

11 suomi

Taulukko 2

HUOMAUS

Ei suositella muuten kuin hätätapauksessa

HUOMAUS

Putken koko Kiristysmomentti Laipan koko A (mm) Laippa

2°

Ø9,5 (3/8") 32,7–39,9 N·m 12,8–13,2

±

45°

R0.4-0.8

A

Ø15,9 (5/8") 61,8-75,4 N·m 19,3-19,7

2°
±

90°

Älä vahingoita laippaosaa.

• Katso oikea kiristysmomentti taulukosta 2.

Sinun täytyy käyttää momenttiavainta, mutta jos yksikkö on pakko asentaa ilman sellaista, noudata alla olevia
ohjeita.

Kun työ on valmis, tarkista ettei kaasuvuotoja ole.

Kun kiristät laippamutteria mutteriavaimella, tietyssä kohdassa vääntömomentti äkkiä kasvaa. Kiristä
laippamutteria tästä kohdasta alla näkyvään kulmaan:
Jos kiristysohjetta ei noudateta (liitos jää löysäksi), seurauksena on kylmäainevuoto (hidas vuoto) ja laitteen
toimintahäiriö (riittämätön jäähdytys tai lämmitys).

Putken koko Lisäkiristyskulma Työkalun suositeltu varren pituus

Ø9,5 (3/8") 60–90 astetta Noin 200 mm

Ø15,9 (5/8") 30–60 astetta Noin 300 mm

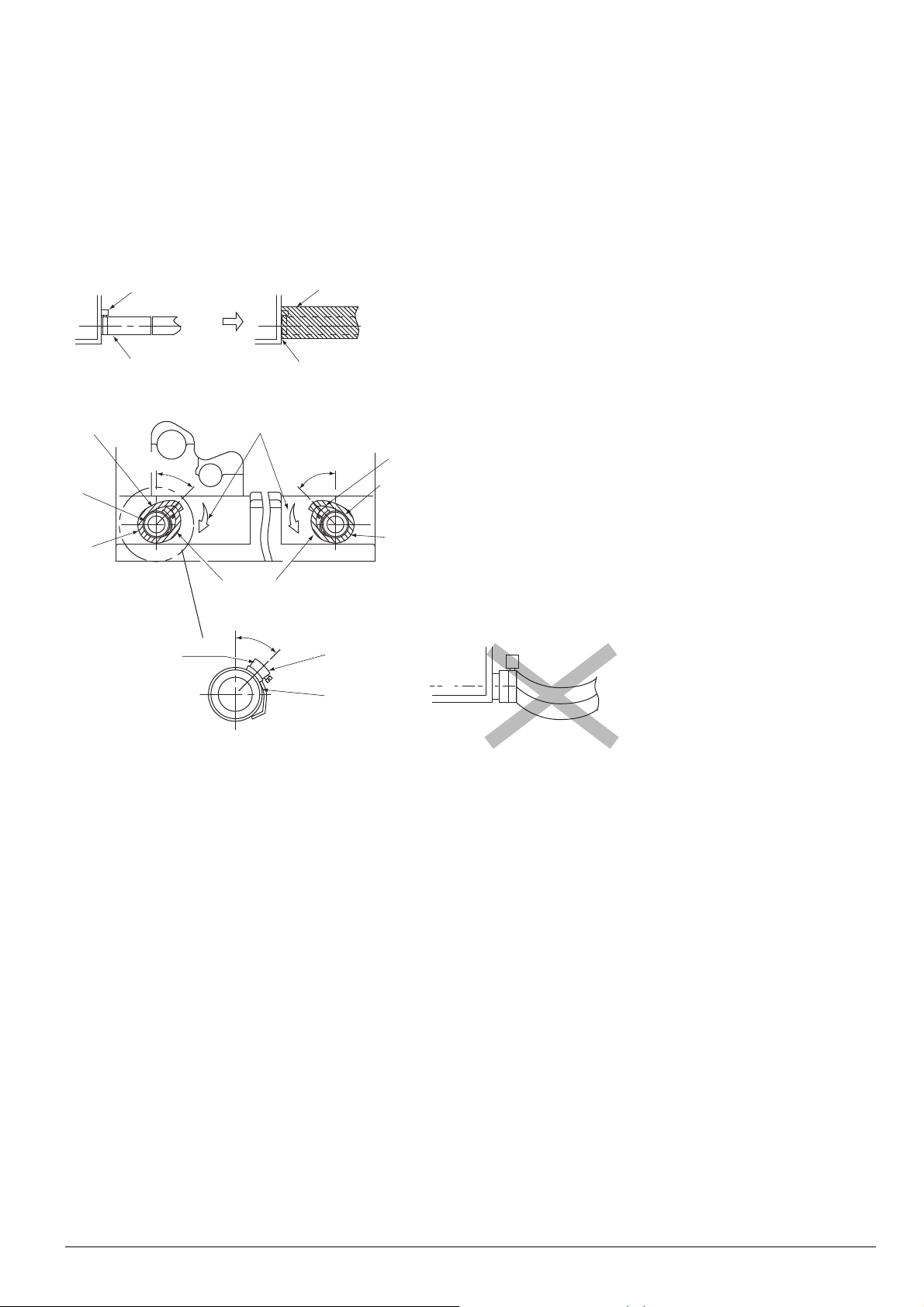

• Varmista, että lämpöeristys toimii putken liitoskohdissa, kun olet tarkistanut kaasuvuodot tutkimalla

seuraavaa kuvaa ja kun olet eristänyt kohdat (6) ja (7) käyttäen toimitettua lämpöeristysmateriaalia.
(Kiinnitä molemmat päät puristimilla (4).) (Katso kuva 12)

• Kiedo tiiviste (pieni) (9) liitoksen (6) eristeen ympärille vain kaasuputken puolella.
(Katso kuva 12)

• Suuntaa eristysmateriaali liitoksiin (6) ja (7) samalla, kun suuntaat sen ylöspäin.

Muista eristää kaikki asennuksessa käytettävät putket yksikön sisällä olevaan putkiliitokseen asti.
(Eristämättömät putket voivat aiheuttaa kondensaatiota tai palovammoja, jos niitä kosketaan.)

suomi 12

Kuva 12

2

1

4

3

5

6

7

8

9

10

1

2

3

7

5

6

8

4

1

2

3

4

5

6

Kaasupuolen putkiston lämpöeristäminen Nestepuolen putkiston lämpöeristäminen

1

Tiivistemateriaali liitoksia varten (6) (tarvike)

2

Laippamutteriliitos

3

Suuntaa niin, että kiedotun eristemateriaalin
pää on ylhäällä

4

Putken eristemateriaali (ei sisälly toimitukseen)

5

Puristin (4) (tarvike)

6

Putken eristemateriaali (pääyksikkö)

7

Kiinnitä jalustaan

8

Pääyksikkö

9

Pieni tiiviste (9) (tarvike)

10

Kierrä putken ympärille jalustasta alkaen.

1

Tiivistemateriaali liitoksia varten (6) (tarvike)

2

Laippamutteriliitos

3

Suuntaa niin, että kiedotun eristemateriaalin
pää on ylhäällä

4

Putken eristemateriaali (ei sisälly toimitukseen)

5

Puristin (4) (tarvike)

6

Putken eristemateriaali (pääyksikkö)

7

Kiinnitä jalustaan

8

Pääyksikkö

1

Eriste kaasuputkea (6) varten (tarvike)

2

Kaasuputket

3

Nesteputket

4

Eriste nesteputkea (7) varten (tarvike)

5

Puristin (4) (tarvike) (x4)

6

Kiinnitä pohjaan (sekä kaasu- että nesteputkisto)

Putkien liittäminen
(1) Putkisto takana.

• Irrota takaläpivientiluukku ja asenna putkisto. (Katso kuvat 13, 15)

(2) Putkisto ylhäällä.

• Kun putkisto asennetaan yläpuolella, tarvitaan erikseen myytävä L-muotoinen haaroitussarja.

• Irrota yläläpivientiluukku, ja asenna putkisto käyttäen erikseen myytävää L-muotoista haaroitussarjaa.
(Katso kuvat 13, 14)

(3) Putkisto oikealla puolella.

• Irrota oikealta puolelta pakkaukseen ja kuljetukseen käytetty tuki (jäykistyslaatta) ja palauta ruuvit niiden
alkuperäisiin paikkoihin sisäyksikössä. (Katso kuva 15)
Irrotettua, pakkaukseen ja kuljetukseen käytettyä tukea (jäykistyslaattaa) ei tarvitse asentaa.

• Leikkaa irti koristepaneelin aukko (oikea), ja asenna putkisto. (Katso kuva 15)

13 suomi

Kuva 13 Kuva 14

2

1

4

3

2

2

1

4

3

5

6

7

8

2

1

3

1

Yläkansi

2

Läpivienti

3

Takaläpivientiluukku

4

Yläläpivientiluukku

1

Kylmäaineputkisto ylhäällä
L-muotoinen haaroitussarja (lisävaruste)

Kuva 15 Kuva 16

1

1

Koristepaneelin (oikea) irrotettava osa

2

Palauta ruuvi pääyksikköön

3

Jos tyhjennysputki on asennettu oikealle puolelle,
leikkaa vain tämä osa.

4

Pakkaukseen ja kuljetukseen käytetty tuki
(jäykistyslaatta)

5

Tyhjennysputkisto oikealla puolella

6

Kylmäaineputkisto oikealla puolella

7

Kylmäaineputkisto takana oikealla

8

Kylmäaineputkisto takana

1

Yläläpivientiluukun puristinosa

2

Termistorin lyijyvaippajohdin

3

Kääntöläppämoottorin lyijyvaippajohdin

* Kun putket on asennettu, leikkaa irrotettu läpivientiluukku saksilla putkiston muotoon ja kiinnitä.

Samalla tavalla kuin ennen yläläpivientiluukun irrottamista, kiinnitä kääntöläppämoottorin ja termistorin
lyijyvaippajohtimet viemällä ne yläläpivientiluukussa olevan puristinosan läpi. (Katso kuvat 13–17)

* Kun teet tätä, tuki tiivistemassalla kaikki raot putkiston läpivientiluukun ja putkien välissä, jotta

sisäyksikköön ei pääse pölyä.
Ennen putkien ja kaukosäätimen johtojen viemistä saman reiän läpi suorita ensin "8. SÄHKÖJOHTOJEN
ASENNUS" ja täytä sitten läpivientiluukun ja putkiston välinen rako.

suomi 14

•

HUOMAA

HUOMAUS

1

2

4

3

6

3

5

Kun kylmäaineputkistoa kovajuotetaan, kovajuottaminen (huomautus 3) voidaan aloittaa vastaa
typpikorvauksen (huomautus 1) jälkeen tai syötettäessä typpeä kylmäaineputkistoon (huomautus 2).
Kun tämä on tehty, kytke sisäyksikkö laippaliitännällä.

1

Kylmäaineputkisto

2

Juotettava osa

3

Typpi

4

Te ip pa u s

5

Käsiventtiili

6

Paineenalennusventtiili

(Katso kuva 17)

1. Katso typpikorvausohjeet rakennusten Multi-split-tyyppisen sarjan asennusoppaasta (ota yhteys

Daikin-jälleenmyyjään).

2. Typpipitoisuuden on oltava 0,02 MPa paineenalennusventtiilin kanssa, kun kovajuotetaan samalla,

kun syötetään typpeä putkistoon.

3. Älä käytä juoksutinta juottaessasi kylmäaineputkistoa. Käytä juottamiseen fosforikuparikovajuotetta

(BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677), joka ei vaadi juoksutinta.
(Juoksutin vaikuttaa erittäin haitallisesti kylmäaineputkistoihin. Jos esimerkiksi käytetään klooripohjaista
juoksutinta, se syövyttää putkia, ja etenkin jos juoksuttimessa on fluoria, se vahingoittaa kylmäaineöljyä.)

4. Kun suoritetaan sisäyksikön ja yksiköiden välisen putkiston ilmatiiviystesti sisäyksikön asennuksen

jälkeen, katso ilmatiiviin paineistuksen ja kylmäaineputkiston ohjeita sisäyksikön asennusoppaasta tai
teknisestä oppaasta.

5. Jos kylmäaine toimii tehottomasti ilmanpoiston ja kylmäaineen lisäyksen laiminlyönnin takia, laitteisiin

voi tulla toimintahäiriö (ei jäähdytystä tai lämmitystä tms.).
Katso kylmäaineputkiston asennusohjeet sisäyksikön asennusoppaasta ja teknisestä oppaasta.

Älä käytä mitään antioksidanttia tai vastaavaa putkiston juottamisen aikana. (Jäämät voivat aiheuttaa
putkien tukkeutumista tai komponenttivaurioita.)

15 suomi

7. POISTOPUTKISTON ASENNUS

HUOMAUS

2

1

4

3

2

1

1 - 1.5 m

2

3

4

5

1

(1) Asenna tyhjennysputket.

• Varmista, että putkisto suorittaa tyhjennyksen kunnolla.

• Voit valita, tuodaanko tyhjennysputki ulos takaa oikealta, oikealta, takaa vasemmalta vai vasemmalta. Kun

kyseessä on takana oikealla ja oikealla oleva tilanne, katso kuva 15; kun kyseessä on takana vasemmalla
ja vasemmalla oleva tilanne, katso kuva 18.

Kuva 18

1

Takasivun (metallilevy) irrotettava osa

2

Tyhjennysputkisto takana vasemmalla

3

Vasemman koristepaneelin irrotettava osa

4

Tyhjennysputkisto vasemmalla puolella

• Kun putkisto asennetaan vasemmalle puolelle, siirrä sisäyksikön vasemmalla puolella olevan

tyhjennysputkiliitännän reiän kumitulppa ja eriste oikealla puolella olevaan tyhjennysputkiliitännän reikään.
Kun teet näin, työnnä kumitulppa täysin pohjaan vesivuodon ehkäisemiseksi.
Kun tyhjennysletku on asennettu, kiinnitä suojaverkko päinvastaisessa järjestyksessä kuin se irrotettiin.

(Katso kuva 19)

• Varmista, että putken halkaisija on sama tai suurempi kuin haaroitusputkiston. (vinyylikloridiputkisto,

nimellisläpimitta 20 mm, ulkoläpimitta 26 mm)

• Varmista, että putkisto on lyhyt, viettää alaspäin vähintään 1/100 ja estää ilmataskujen muodostumisen.
(Katso kuva 20)

Kuva 19

Kuva 20

1

Suojaverkon kiinnitysruuvi

2

Suojaverkko

1

Kaltevuus alaspäin vähintään 1/100

2

Tukiosat

3

Älä nosta

4

Huolehdi siitä, että löysää ei jää

5

Varmista, ettei se ole vedessä

O

Oikein

X

Väärin

Poistoputkistoon kerääntyvä vesi voi tukkia viemärin.

suomi 16

• Muista käyttää toimitettua tyhjennysletkua (1) ja metallipuristinta (2).

2

1

4

3

Työnnä myös tyhjennysletku kokonaan poistopistokkeeseen ja kiinnitä puristinkiinnike tyhjennysletkun
sisään työnnettyyn kärkeen. (Katso kuvat 21, 22)
(Asenna metallipuristin (2) kuvan mukaisesti niin, että kiristysosa on noin 45 asteen alueella.)
(Älä anna poistopistokkeen koskettaa tyhjennysletkua. Jos ne koskettavat toisiaan, lämmönvaihtimen
yms. huoltotoimenpiteitä ei voi suorittaa.)

• Taivuta metallipuristimen (2) pää niin, että tiiviste ei pullota. (Katso kuva 22)

• Kun asennat eristystä, kiedo toimitettu suuri tiivistetyyny (8) metallipuristimen (2) ja tyhjennysletkun (1)
juuresta alkaen nuolen suuntaan. (Katso kuvat 21, 22)

Kuva 21

1

Metallipuristin (2) (tarvike)

2

Tyhjennysletku (1) (tarvike)

3

Tiivistetyyny (8) (tarvike)

4

Kondensaation välttämiseksi älä jätä rakoja.

Kuva 22

1

±45°

2

3

<A> <B>

4

1

±45°

5

5

2

3

1

Metallipuristin (2) (tarvike)

2

Tyhjennysletku (1) (tarvike)

3

Tiivistetyyny (8) (tarvike)

4

Tiivistetyynyn kietomissuunta

5

Ajurin asetussuunta

6

Puristusalue

<A>

Takana oikealla tai oikealla

<B>

Takana vasemmalla tai vasemmalla

±45°

6

1

2

Kuva 23

• Muista eristää kaikki sisätiloissa olevat tyhjennysputket.

• Älä jätä tyhjennysletkua löysälle sisäyksikön sisällä. (Katso kuva 23)

(Löysällä oleva tyhjennysletku voi rikkoa imusäleikön.) (Löysällä oleva tyhjennysletku voi aiheuttaa
esimerkiksi kuplivaa ääntä.)

• Asenna tukisovite 1–1,5 m:n välein niin, että putkistoon ei jää löysää. (Katso kuva 20)
Tuki tiivistemassalla ja eristysmateriaalilla (hankitaan erikseen) kaikki tyhjennysputkiston raot,
jotta sisäyksikköön ei pääse pölyä.
Ennen putkien ja kaukosäätimen johtojen viemistä saman reiän läpi suorita ensin
"SÄHKÖJOHTOJEN ASENNUS" ja täytä sitten läpivientiluukun ja putkiston välinen rako.

17 suomi

(2) Tarkista putkiston asennuksen jälkeen, että tyhjennys toimii kunnolla.

HUOMAUS

≥100 mm

2

1

≥100 mm

1

• Kaada hitaasti 600 ml tyhjennyksen tarkistusvettä valutusastiaan ilman ulostuloaukon kautta.

Kuva 24

1

Ilman ulostuloaukko

2

Muoviastia kaatamista varten
Noin 100 mm pitkä letku tarvitaan.

Kuva 25

1

Keskustyhjennysputki

Aseta laskeutuvaksi kulmaksi vähintään 1/100,
jotta ilmaa ei pääse kerääntymään.

• Älä taivuta tai väännä toimitettua poistoletkua (1), jotta letkuun ei kohdistu liiallista voimaa.

(Liiallisen voiman kohdistaminen poistoletkuun voi aiheuttaa vesivuotoja.)

• Katso keskustyhjennysputken asennusohjeita kuvasta 25.

Valitse keskustyhjennysputken koko liitettävän sisäyksikön mukaan.
(Katso tekninen opas.)

• Poistoputkiston liitäntä:

Älä liitä poistoputkistoa suoraan viemäriputkiin, jotka haisevat ammoniakilta. Viemärissä oleva ammoniakki
voi päästä poistoputkien kautta sisäyksikköön ja syövyttää lämmönvaihdinta.

• Kun asennat erikseen toimitettua tyhjennyssarjaa, noudata sen asennusoppaan ohjeita.

8. SÄHKÖJOHTOJEN ASENNUS

• Sähköasennus tulee antaa pätevän sähköasentajan suoritettavaksi erilliseen piiriin.

• Muista asentaa maavuotokatkaisin sisäyksikköön. (Maavuotokatkaisin on lain mukaisesti asennettava

sähköiskun tai tulipalon ehkäisemiseksi.)

• Ulko- ja sisäyksikön välisten johtojen tulee sopia 220–240 V:n jännitteelle.

• Älä kytke virransyöttöä (ulkoyksikköön), ennen kuin kaikki kytkennät on tehty.

• Järjestelmään on asennettava katkaisija, jolla voidaan katkaista virta koko järjestelmästä.

• Muista maadoittaa ilmastointilaite.

• Katso ulkoyksikön mukana toimitetusta asennusohjeesta tietoja yksikköön kytkettävän tehonsyöttöjohdon

vahvuudesta, pääkatkaisijan tehosta ja johdotuksesta.

• Älä liitä maajohtoa kaasu- tai vesiputkiin, ukkosenjohdattimiin tai puhelimen maadoitukseen.

• Kaasuputket: voivat aiheuttaa räjähdyksen tai tulipalon kaasuvuodon sattuessa.

• Vesiputket: ei maadoitustehoa, jos käytetään kovia vinyyliputkia.

• Puhelimen maadoitusjohdot tai ukkosenjohdattimet: voivat aiheuttaa poikkeuksellisen suuren

sähköjännitteen maahan ukonilman aikana.

• Lisätietoja sähkökytkentätöistä on myös kytkentäpiirustuksen nimikilvissä.

• Älä liitä sähköjohtoja kaukosäätimen johdon riviliittimeen. Se voi rikkoa koko järjestelmän.

• Katso kaukosäätimen asennusoppaasta tietoja sen johdotuksesta.

• Älä kosketa piirilevykokoonpanoa kytkentöjen tekemisen aikana. Piirilevykokoonpano voi rikkoutua.

• Erikseen hankittavien johtimien tekniset tiedot

Kaukosäätimen johto on hankittava erikseen. Valmistele johdotus taulukon 3 mukaisesti.

suomi 18

Taulukko 3

HUOMAA

HUOMAUS

VAROITUS

2

)

Pituus

2,5 –

Enint. 500 m

(HUOMAUTUS 2)

Yksiköiden väliset johdot

Kaukosäätimen johto

Johdin

H05VV - U4G

(HUOMAUTUS 1, 2)

Suojattu vinyylijohto tai -kaapeli

(2 johdinta)

Koko (mm

0,75–1,25

1. Esiintyy ainoastaan suojattujen putkien kohdalla. Käytä H07RN-F-johdinta ellei suojattu.

(Suojauksen paksuus: vähintään 1 mm)

2. Tämä pituus on laajennettu kokonaispituus ryhmäohjausjärjestelmässä.

3. Johdotusmääritykset näytetään ehdolla, että johdotuksen jännitehäviö on 2 %.

• Kytkentöjen jälkeen suojaa johdot ja läpiviennit.

• Estä pölyn pääsy yksikköön täyttämällä putkijohtojen ja läpivientikannen (ylhäällä tai takana) välinen rako

korkilla tai tiivistemassalla.

• Kun heikkovirtajohtimet (kaukosäätimen johto) ja suurvirtajohtimet (yksiköiden väliset johdot ja maadoitus)
viedään yksikköön samasta kohtaa, seurauksena on sähkökohinaa. Tämä aiheuttaa laitteiden
toimintahäiriöitä ja särkymistä.

• Kauko-ohjaimen johdot ja yksiköiden väliset johdot tulee sijoittaa vähintään 50 mm:n etäisyydelle muista
sähköjohdosta. Ellei tätä ohjetta noudateta, laite saattaa sähköisten häiriöiden vuoksi toimia väärin.

Yksiköiden välisten johtojen ja kaukosäätimen johdon liittäminen (katso kuva 26)
(1) Avaa kiinnitysruuveja (2 kpl) pitäen samalla kiinni ohjausrasian kannesta ja irrota sitten ohjausrasian

kansi.

(2) Liitä yksiköiden väliset vastaavan numeroiset johtimet läpivientiaukosta riviliittimeen (X2M: 3P)

numeroiden (1–3) mukaisesti ja liitä sitten maadoitusjohdin maadoitusliittimeen.
Kun tämä on tehty, kiinnitä johdotus kiinnityspuristimella (11) (4) kohdistamatta jännitystä johtimien
kytkentäosaan. (Katso kuva 28)

(3) Liitä kaukosäätimen koodiledi läpivientireiästä liittimiin (

P1 ja

P2) riviliittimessä (X1M: 4P). (Napaisuutta ei

ole.) (Katso kuva 27)
Kun tämä on tehty, kiinnitä johdotus kiinnityspuristimella (11) (4) kohdistamatta jännitystä johtimien
kytkentäosaan. (Katso kuva 28)

Järjestä kytkennän aikana sähköjohdot niin, että ne eivät irrota ohjausrasian kantta, ja asenna
ohjausrasian kansi niin, että sähköjohdot eivät jää väliin.

(Jos ohjausrasian kannen väliin on jäänyt sähköjohtoja tai kansi irtoaa, seurauksena voi olla sähköisku
tai tulipalo.)

19 suomi

Kuva 26

HUOMAUS

HUOMAUS

≥50 mm

2

1

3

4

5

7

6

8

9

11

12

13

16

14

15

15

10

123

≥R10

≥R10

2

1
2

3

1

3

5

4

1

2

33

≥R10

1

1

Ohjausrasia

2

Piirilevy

3

Kaukosäätimen riviliitin (2P)

4

Tehonsyötön riviliitin (3P)

5

Kuva 28

6

Tiivistä tiivistemassalla tai tiivistysaineella
(hankitaan erikseen)

7

Johtojen/putkien läpivientireikä

8

Kylmäaineputkisto

Sisä- ja ulkoyksiköiden kytkeminen

9

Läpivientiluukku

10

Tyhjennysletku

11

Kaukosäätimen johto (heikkovirta)

12

Johdot yksiköiden välillä (suurvirta) ja maajohto

13

Holkki (10) (lisävaruste)

14

Kytkentäkaavion nimikilpi (sisällä)

15

Ohjausrasian kannen kiinnitysruuvi (2 kpl)

16

Ohjausrasian kansi

1

Ulkoyksikkö

2

Sisäyksikkö

3

Riviliitin

4

Maaliitin

5

Yksiköiden väliset johdot

Liitä sisä- ja ulkoyksiköiden johdot vastaavasti numeroituihin
liittimiin.

Älä juota.

Kuva 27

1

Kaukosäätimen johto (ei napaisuutta)

• Älä missään tapauksessa kytke yksiköiden välisiä johtoja (suurvirta).

• Älä juota.

suomi 20

Kuva 28

2

1

3

4

4

2

1

3

1

Kaukosäätimen johto

2

Kiinnike (11) (tarvike), M4-ruuvi (12) (tarvike)

3

Yksiköiden väliset johdot

4

Puristin (4) (tarvike)

(1) Kiinnitä kiinnike niin, että se osoittaa kohti johtojen sisääntuontipuolta.
(2) Kiinnitä johdot kiristimellä kiinnikkeeseen niin, että johdot eivät aiheuta jännitystä riviliitinlohkoon.
(3) Ryhmitä kiristin yksiköiden välisten johtojen ja maadoitusjohdon väärän kohdistuksen estämiseksi

riviliittimen puolella niin, että se on tukevasti kiinni kiinnityspuristimessa.

Ota huomioon alla olevat seikat tehdessäsi kytkentöjä liittimiin.

Liitinruuvien kiristysmomentti.

• Käytä sopivaa ruuviavainta liitinruuvien kiristämiseen. Jos ruuviavaimen kärki on liian pieni, ruuvin kanta

voi vahingoittua eikä ruuvia voi kiristää kunnolla.

• Jos liitinruuveja kiristetään liikaa, ruuvit voivat vaurioitua.

• Katso alla olevasta taulukosta liitinruuvien kiristysmomentit.

Liitäntänapa Koko Kiristysmomentti
Kauko-ohjaimen riviliitin (2P) M3,5 0,79–0,97 N•m
Tehonsyötön riviliitin (3P) M4 1,18–1,44 N•m
Maaliitin M4 1,18–1,44 N•m

Virtalähteen johdotuksessa huomioitavaa

Käytä pyöreää kutistustyyppistä liitintä virransyötön riviliittimen liitäntään.
Jos sellaista ei mitenkään voi käyttää, noudata seuraavia ohjeita.

(Katso kuva 29)

• Älä liitä halkaisijaltaan erikokoisia johtoja samaan virtalähteen liittimeen. (Löysä liitäntä voi aiheuttaa
ylikuumenemista.) (Katso kuva 30)

• Kun kytket halkaisijaltaan samankokoisia johtoja, tee kytkentä kuvan 30 osoittamalla tavalla.

• Varmista kytkentöjä tehdessäsi, että käytät määräysten mukaisia johtimia, teet kaikki liitokset kunnolla ja

kiinnität johtimet niin, että liittimiin ei kohdistu ulkoisia voimia.

Kuva 29

1

Kiinnitä eristysholkki

2

Pyöreä kutistustyyppinen liitin

3

Sähköjohto

21 suomi

Kuva 30

HUOMAUS

2

1

3

123

P1 P2

123

P1 P2

2

1

3

4

5

6

Liitä samankokoiset johdot
kummallekin puolelle. (OIKEIN)

Älä liitä samankokoisia johtoja
vain yhdelle puolelle. (VÄÄRIN)

Älä liitä erikokoisia johtoja.
(VÄÄRIN)

Oikein Väärin Väärin

Maadoitusjohdotuksessa huomioitavaa

• Muista pujottaa maadoitusjohto niin, että se tulee ulos jousilaatan lovesta. (Maadoitusjohto ei saa

koskettaa riviliitintä kunnolla, sillä se heikentää maadoitustehoa.)

• Jos käytetään kerrattua johdinta, älä juota.

1

Pyöreä kutistustyyppinen liitin

2

Jousilaatta

3

Lovi

9. KYTKENTÄESIMERKKI

Muista asentaa maavuotokatkaisin ulkoyksikköön.
Maavuotokatkaisimen asennus on pakollista sähköiskun tai tulipalon ehkäisemiseksi.

Katso ulkoyksikön asennusohjeista tietoja yksikön johdotuksesta.

Tarkista järjestelmätyyppi.

• Parityyppi: 1 kaukosäädin ohjaa 1 sisäyksikköä. (vakiojärjestelmä) (Katso kuva 31)

• Ryhmäohjaus: 1 kaukosäädin ohjaa enintään 16 sisäyksikköä. (Kaikki sisäyksiköt toimivat kaukosäätimen
mukaan) (Katso kuva 32)

• 2 kaukosäätimen ohjaus: kaksi kaukosäädintä ohjaa yhtä sisäyksikköä. (Katso kuva 34)

Kuva 31
Parityyppi

Vakiokaapeloidun laitteen tiedot

Sisäyksikkö

Sisä- ja ulkoyksiköiden väliset johdot

Maadoituskaapeli (kupari)

2

2 mm

(Ø16 mm) tai

suurempi

* Katso myös johdotusmääritysten tekninen materiaali, kun sisäyksiköt on liitetty.

1

Päävirtalähde

2

Pääkytkin

3

Sulake

4

Ulkoyksikkö

5

Sisäyksikkö

6

Kaukosäädin (valinnaisvarusteet)

Minimikoko Pituus

2 mm

2

(Ø16 mm)

50 mm tai vähemmän

suomi 22

<Kaapelien käyttörajoitukset>

HUOMAUS

P1 P2

123 123 123

P1 P2

P1 P2 P1 P2

123 123 123

2

1

3

4

5

6

2

1

3

7

8

2

1

3

9

10

8

3

1

2

4567

Älä käytä kaapeleita yksiköiden väliseen ja tehonsyöttöjohdotukseen.

Esimerkki: VCTF (ei sallittu), VV-kaapeli (sallittu)

• Käytä pääyksikkönä sisäyksikköä, joka tunnistaa tyypilliset sisälämpötilat.

Pääyksiköksi asetetaan sisäyksikkö, johon on liitetty kaukosäädin.

• Ylitysjohdotusta ei tarvita kaukosäätimen liittimessä (P1 P2). (Älä liitä sitä samaan katkaisimeen.)

Kuva 32
Ryhmäohjaus

1

Päävirtalähde

2

Pääkytkin

3

Sulake

4

Ulkoyksikkö 1

5

Sisäyksikkö 1

6

Kaukosäädin (valinnaisvarusteet)

7

Ulkoyksikkö 2

8

Sisäyksikkö 2

9

Ulkoyksikkö 16

10

Sisäyksikkö 16

9-1 Kun otetaan ryhmäohjaus käyttöön

• Pariyksikkönä tai simultaanikäytön pääyksikkönä käytettäessä voit samaan aikaan käynnistää/pysäyttää

kauko-ohjaimella korkeintaan 16 yksikön (ryhmä)ohjauksen.
Tällöin kaikki ryhmän sisäyksiköt toimivat ryhmäohjauksen kaukosäätimen mukaan.

•

•

Valitse kaukosäädin, joka sisältää mahdollisimman paljon ryhmän toimintoja (kääntöläppä yms.).

Kuva 33

1

Ulkoyksikkö 1

2

Ulkoyksikkö 2

3

Ulkoyksikkö 16

4

Sisäyksikkö 1

Johdotusmenettely
(1) Irrota ohjausrasian kansi. (Katso kuva 26)
(2) Kytke ristiin kauko-ohjaimen riviliitin (P

(Katso kuva 32 ja taulukko 3)

) jakorasiassa. (Napaisuutta ei ole.)

1 P2

5

Sisäyksikkö 2 (alayksikkö)

6

Sisäyksikkö 2 (pääyksikkö)

7

Sisäyksikkö 16

8

Ryhmäohjauksen kaukosäädin

23 suomi

Kuva 34

P1 P2 P1 P2

123

P1 P2

123

2

1

3

4

5

67

2

1

3

S

M

S

S

M

2

1

3

Ohjaus 2 kaukosäätimellä

1

Päävirtalähde

2

Pääkytkin

3

Sulake

4

Ulkoyksikkö

5

Sisäyksikkö

6

Kauko-ohjain 1 (lisävaruste)

7

Kauko-ohjain 2 (lisävaruste)

9-2 Ohjaus kahdella kaukosäätimellä (yhden sisäyksikön ohjaus kahdella kaukosäätimellä)

• Kun käytössä on kaksi kaukosäädintä, toisen on oltava kytketty asentoon MAIN (pää) ja toisen asentoon

SUB (ala).

Vaihto MAIN- ja SUB-tilojen välillä

• BRC1E51A7-kaukosäätimen asetukset täytyy vaihtaa kaukosäätimen käyttöoppaan ohjeiden mukaisesti.

BRC1D528-kaukosäätimen asetukset täytyy vaihtaa seuraavalla tavalla.

(1) Aseta litteäpäinen ruuviavain kaukosäätimen ylä- ja alaosan väliseen aukkoon ja irrota yläosa kahdesta

kiinnityskohdasta. (Kaukosäätimen piirilevy on kiinnitetty kaukosäätimen yläosaan.) (Katso kuva 35)

(2) Käännä toisen kaukosäätimen piirilevyllä oleva main/sub-vaihtokytkin asentoon "S". (Jätä toisen

kaukosäätimen kytkin asentoon "M".) (Katso kuva 36)

Kuva 35 Kuva 36

1

Kaukosäätimen yläosa 1 Tehdasasetus

2

Kaukosäätimen alaosa 2 Vain yksi kaukosäädin täytyy muuttaa, jos

tehdasasetuksia ei ole vaihdettu.

3

Aseta ruuvitaltta tähän ja irrota kaukosäätimen yläosa
varovasti.

Johdotusmenettely

3 Kaukosäätimen piirilevy

(3) Irrota ohjausrasian kansi. (Katso kuva 26)

Liitä kauko-ohjain 2 kauko-ohjaimen riviliittimeen (P1, P2) jakorasiassa.

(4)

(Napaisuutta ei ole.)

(Katso kuva 34 ja taulukko 3)

suomi 24

10. IMUSÄLEIKÖN JA KORISTEPANEELIEN KIINNITYS

HUOMAUS

HUOMAA

2

2

1

1

3

3

6

5

4

•

Kun johdotus on tehty, kiinnitä koristesivupaneeli kunnolla päinvastaisessa järjestyksessä kuin imusäleikkö
irrotettiin.

• Asenna imusäleikkö ja ripusta sen nyöri sisäyksikön koukkuun kuvan mukaisesti.

1

Pyöreä reikä

2

Nyöri

3

Koukku

4

Sisäyksikkö

5

Imusäleikkö

6

Ristin muotoinen uurre

Nyöri voi jäädä kiinni, kun imusäleikkö suljetaan. Tarkista ennen imusäleikön sulkemista, ettei nyöri ulotu
imusäleikön sivun ulkopuolelle.

11. ASENNUSPAIKALLA TEHTÄVÄT ASETUKSET

(1) Tarkista, että sisä- ja ulkoyksikön ohjausrasioiden kannet on suljettu.

(2) Kun virta on kytketty, tee asennuspaikalla tehtävät asetukset asennusolosuhteiden mukaisesti.

• Katso lisätietoja johdollisen kaukosäätimen asennusoppaan kohdasta ”Asennuspaikalla tehtävät

asetukset”.

•

Johdottoman kaukosäätimen osoite täytyy asettaa.
Katso johdottoman kaukosäätimen mukana toimitettua asennusopasta.

(3) Asetukset voi tehdä muuttamalla seuraavien tunnuksien arvot: "Tilanro", "ENSIMMÄINEN

KOODINRO" ja "TOINEN KOODINRO".

Asetus tehdään kollektiivisesti ryhmälle. Jotta jokainen sisäyksikkö voitaisiin asettaa erikseen ja suorittaa

•

tarkistukset asetuksen jälkeen, määritä tilanumero sulkeissa.

(4) Älä tee asetuksia, joita ei ole mainittu taulukossa.

11-1 Katon korkeuden asettaminen (tyyppi 100 tai pienempi)

• Kun asennetaan yksikkötyyppiä 71 tai 100, määritä toinen koodinumero katon korkeuden mukaan

taulukon 4 mukaisesti.
(Toisen koodinumeron tehdasasetus on 01 (vakio).)

Taulukko 4

Katon korkeus (m)

Tyyppi 71 Tyyppi 100
Vakio Alle 2,7 m Alle 3,8 m
Korkea katto 2,7–3,5 3,8–4,3 02

Tilanro 1. KOODINRO 2. KOODINRO

13 (23) 0

01

• Älä tee asetuksia, joita ei ole mainittu taulukossa.

11-2 Lisävarusteiden asetukset

• Katso lisävarusteiden asetukset lisävarusteen mukana toimitetuista asennusoppaasta.

25 suomi

11-3 Ilmansuodatinilmoituksen asettaminen

HUOMAA

HUOMAA

• Kaukosäätimet on varustettu nestekidepohjaisilla ilmansuodatinilmoituksilla, joista käy ilmi

ilmansuodattimen puhdistusaika.

• Muuta parametrin SECOND CODE NO. arvoa oheisen taulukon 5 tietojen perusteella huoneilman

likaisuuden tai pölyisyyden mukaan.
(TOINEN KOODINRO on tehtaalla asetettu arvoon "01" ilmaisemaan vähäistä ilmansuodattimen
vaihtotarvetta)

Taulukko 5

Setting

Ilmansuodattimen
likaantuminen – vähäinen

Ilmansuodattimen
likaantuminen – runsas

1. Tilanumeroasetus tehdään normaalisti kollektiivisesti ryhmälle. Jotta jokainen sisäyksikkö voitaisiin

asettaa erikseen ja suorittaa tarkistukset asetusten jälkeen, määritä tilanumero sulkeissa.

2. Älä tee asetuksia, joita ei ole mainittu taulukossa.

• Suodattimen määräaikaispuhdistuksen tarpeen lisäksi selitä asiakkaalle määritetyt puhdistusvälit.

Säännöllinen puhdistaminen on tarpeen tukkeutumisen estämiseksi, vaikka vakiovarusteena toimitetaan
pitkäikäinen suodatin.

Ilmansuodattimen ilmoitusväli

(pitkäikäinen tyyppi)

Noin 2500 h

Noin 1250 h 02

Tilanro

10 (20) 0

1.

KOODINRO

2.

KOODINRO

01

11-4 Ilmavirran nopeusasetus, kun termojärjestelmä on OFF-tilassa

• Valitse käyttöolosuhteisiin sopiva arvo neuvoteltuasi asiakkaan kanssa.

(Tehdasasetuksena ilmavirran nopeusasetus,, kun jäähdytyksen termojärjestelmä on OFF-tilassa,
on määritetty toiseen koodinumeroon 02, muilla nopeuksilla numeroon 01.)

Taulukko 6

Setting Tilanro 1. KOODINRO 2. KOODINRO

Puhallin pysähtyy, kun
termojärjestelmä sammuu
(jäähdytys/lämmitys)

Ilmavirran nopeus,
kun jäähdytyksen termo­järjestelmä on OFF-tilassa

Ilmavirran nopeus,
kun lämmityksen termo­järjestelmä on OFF-tilassa

Normaali

Pysäytys 02

LL-ilmavirran nopeus

Esiasetettu

ilmavirran nopeus

LL-ilmavirran nopeus

Esiasetettu

ilmavirran nopeus

11 (21) 2

12 (22) 6

12 (22) 3

01

01

02

01

02

1. Tilanumeroasetus tehdään normaalisti kollektiivisesti ryhmälle. Jotta jokainen sisäyksikkö voitaisiin

2. Älä tee asetuksia, joita ei ole mainittu taulukossa.

suomi 26

asettaa erikseen ja suorittaa tarkistukset asetusten jälkeen, määritä tilanumero sulkeissa.

12. KOEKÄYTTÖ

HUOMAA

TEST

TEST

• BRC1E51A7-kaukosäätimen asetukset täytyy vaihtaa kaukosäätimen käyttöoppaan ohjeiden mukaisesti.

BRC1D528-kaukosäätimen asetukset täytyy vaihtaa seuraavalla tavalla.

• Varmista, että sisä- ja ulkoyksiköiden kaikki kytkennät on tehty.

• Varmista, että kaikki seuraavat kohteet on suljettu: sisäyksikön ohjausrasian kansi, ulkolevy ja ulkoyksikön

putkiston suojus.

• Kun kylmäaineputkisto, tyhjennysputkisto ja kytkennät ovat valmiit, puhdista sisäyksikön, koristepaneelin

ja imusäleikön sisäpuoli. Suorita seuraavaksi koekäyttö ulkoyksikön asennusoppaan mukaisesti yksikön
suojelemiseksi. (Koekäytön aikana on suositeltavaa, että paikalla on pätevä sähköasentaja.)

• Varmista koekäytön aikana, että ilmavirran suunta ja nopeus ovat määritysten mukaiset.

•

Jos sisätilojen viimeistely on kesken koekäytön suorittamisen jälkeen, selitä asiakkaalle, että laitetta ei saa
ottaa käyttöön, ennen kuin sisätilat on viimeistelty. Tämä on tarpeen sisäyksikön suojelemiseksi. (Jos yksikköä
käytetään tässä tilassa, sisätilojen viimeistelyssä käytettävät maali, liima ja muut materiaalit likaavat
sisäyksikön. Se voi aiheuttaa veden roiskumista tai vuodon.)

• Jos esiintyy toimintahäiriö eikä yksikkö toimi, katso kohta "12-2. Huomautuksia huoltamisesta".

• Kun koekäyttö on suoritettu, paina INSPECTION/TEST OPERATION -painiketta kerran, niin yksikkö siirtyy

tarkastustilaan, ja varmista, että virhekoodi on ”00”. (= normaali).

12-1 Koekäyttö

1. Avaa kaasupuolen sulkuventtiili.

2. Avaa nestepuolen sulkuventtiili.

3. Käytä kampikammion lämmitintä kuusi tuntia. (Ei tarpeen, jos yksikkö on suunniteltu ainoastaan

jäähdytyskäyttöön)

4. Aseta laite jäähdytysasentoon kaukosäätimen avulla, ja käynnistä toiminta painamalla ON/OFF-painiketta

( ).

5. Paina tarkastus/testauspainiketta ( ) neljä kertaa (kaksi kertaa langattomalla kaukosäätimellä) ja käytä

laitetta kolme minuuttia koekäyttötilassa.

6. Paina ilmavirran suunnan säätöpainiketta ( ) varmistaaksesi, että yksikkö käy.

7. Paina tarkastus/testauspainiketta ( ) ja käytä laitetta normaaliin tapaan.

8. Tarkista yksikön toiminta käyttöohjeen perusteella.

VAROTOIMET

1. Katso "12-2. Huomautuksia huoltamisesta", jos yksikkö ei toimi oikein.

2. Kun koekäyttö on suoritettu, paina TARKASTUS/TESTAUS-painiketta kerran, niin yksikkö siirtyy

tarkastustilaan, ja varmista, että virhekoodi on ”00”. (= normaali)
Jos koodi on jokin muu kuin "00", katso kohta "12-2. Huomautuksia huoltamisesta".

• Jos toimintahäiriö estää käytön, tutustu alla oleviin vianmäärityksiin.

27 suomi

12-2 Huomautuksia huoltamisesta

HUOMAA

Virta kytkettynä. Ongelmia voidaan seurata kaukosäätimellä.

• Jos ilmastointilaite ei toimi asennuksen jälkeen oikein,

syynä voi olla alla olevassa taulukossa mainittu toimintahäiriö.

Kaukosäätimen näyttö Toimintahäiriö

• Virransyöttöongelma tai avoin vaiheliitäntä

• Väärä johdotus sisä- ja ulkoyksikön välillä

Ei näyttöä

88*

88 vilkkuu • Väärä johdotus sisä- ja ulkoyksikön välillä

∗ Virran kytkemisen jälkeen maksimi on 90 sekuntia, vaikka näytössä näkyy vain 88. Tämä ei ole ongelma,

ja se asetetaan 90 sekunniksi.

 Vianmääritys kaukosäätimen nestekidenäytöllä.

1. Langallinen kaukosäädin. (HUOMAUTUS 1)

Jos toiminta keskeytyy ongelman takia, toiminnan merkkivalo vilkkuu ja nestekidenäytössä näkyy " "
sekä vikakoodi. Jos näin tapahtuu, määritä ryhmäohjaustapauksessa vian sisältö katsomalla
vikakoodiluetteloa. Yksikön numero näytetään, jotta viasta kärsivä sisäyksikkö voidaan tunnistaa.
(HUOMAUTUS 2)

2. Langaton kaukosäädin.

(Katso myös langattoman kaukosäätimen käyttöopas)
Kun toiminta keskeytyy ongelman takia, sisäyksikön näyttö vilkkuu. Jos näin tapahtuu, määritä vian sisältö
katsomalla vikakoodi vikakoodiluettelosta, joka löytyy seuraavasti. (HUOMAUTUS 2)

(1) Paina kaukosäätimen tarkastus/testauspainiketta, " " tulee näkyviin ja "0" alkaa vilkkua.
(2) Paina ajan ohjelmointipainiketta ja etsi sen yksikön numero, joka pysähtyi ongelman takia.

Piippausten määrä 3 lyhyttä piippausta. Suorita kaikki seuraavat toimenpiteet

1 lyhyt piippaus....... Suorita (3) ja (6)

1 pitkä piippaus.......Ei vikaa

(3) Paina toimintatilan valintapainiketta, niin vikakoodin ylempi numero vilkkuu.
(4) Jatka ajan ohjelmointipainikkeen painamista, kunnes kuuluu 2 lyhyttä äänimerkkiä, ja etsi ylempi koodi.
(5) Paina toimintatilan valintapainiketta, niin vikakoodin alempi numero vilkkuu.
(6) Jatka ajan ohjelmointipainikkeen painamista, kunnes kuuluu pitkä äänimerkki, ja etsi alempi koodi.

• Pitkä piippaus tarkoittaa vikakoodia.

• Sisäyksikön piirilevy on viallinen

• Kaukosäätimen johdotus virheellinen

• Kaukosäädin viallinen

• Sulake viallinen

• Sisäyksikön piirilevy on viallinen

• Väärä johdotus sisä- ja ulkoyksikön välillä

1. Johdollinen kauko-ohjain. Paina kauko-ohjaimen TARKASTUS/TESTAUS-painiketta, ” ” alkaa

2. Pidä ON/OFF-painiketta painettuna vähintään 5 sekuntia tarkastustilassa, niin yllä oleva vikahistoria

suomi 28

vilkkua.

poistuu näkyvistä. Kun vikakoodi on syttynyt ja sammunut kaksi kertaa, koodiksi tulee "00" (normaali).
Näyttö siirtyy tarkastustilasta normaalitilaan.

12-3 Vikakoodi

• Kohdissa, joissa virhekoodi on tyhjä, osoitusta " " ei näytetä. Vaikka järjestelmä toimii edelleen, muista

tarkastaa se ja tehdä tarvittavat korjaukset.

• Sisä- tai ulkoyksikön tyypistä riippuen virhekoodeja ei välttämättä näytetä.

Koodi Toimintahäiriö/huomautukset

A1 Sisäyksikön piirilevy on viallinen
A3 Poistoveden taso epänormaali
A6 Sisäyksikön puhallinmoottorin ylikuorma, ylivirta tai lukitus

A7 Kaihtimen lukitusmoottorin toimintahäiriö
AF Kostutin viallinen

AH

AJ

C4 Lämmönvaihtimen lämpötila-anturi (R2T) on viallinen
C5 Lämmönvaihtimen lämpötila-anturi (R3T) on viallinen
C9 Imuilman lämpötila-anturi on viallinen

CC Kosteusanturijärjestelmän toimintahäiriö

CJ

E0 Turvalaitteen toiminta (ulkoyksikkö)
E1 Ulkoyksikön piirilevy on viallinen
E3 Epätavallisen korkea paine (ulkoyksikkö)
E4 Epätavallisen matala paine (ulkoyksikkö)
E5 Kompressorimoottorin lukon toimintahäiriö

E7

E9 Elektroninen paisuntaventtiili on viallinen (ulkoyksikkö)
F3 Poistoputken lämpötila epänormaali (ulkoyksikkö)
H3 Korkeapainekytkin viallinen (ulkoyksikkö)
H7 Ulkoyksikön moottorin asentosignaalin toimintahäiriö

H9 Ulkoyksikön ilmatermistori viallinen (ulkoyksikkö)

J1 Paineanturijärjestelmän toimintahäiriö (ulkoyksikkö)

J2 Virta-anturijärjestelmän toimintahäiriö (ulkoyksikkö)
J3 Poistoputken termistori viallinen (ulkoyksikkö)

J5 Imuputken termistori viallinen (ulkoyksikkö)

J6 Lämmönvaihtimen termistori viallinen (ulkoyksikkö)
J7 Lämmönvaihtimen (2) termistori viallinen (ulkoyksikkö)
J8 Nesteputken termistorin toimintahäiriö (lämmitys) (ulkoyksikkö)

J9 Kaasuputken termistorin toimintahäiriö (jäähdytys) (ulkoyksikkö)
JA Poistoputken paineanturijärjestelmän toimintahäiriö (ulkoyksikkö)
JC Tuloputken paineanturijärjestelmän toimintahäiriö (ulkoyksikkö)

L1 INV-järjestelmän toimintahäiriö (ulkoyksikkö)

L3 Reaktoritermistorin toimintahäiriö (ulkoyksikkö)

L4

L5

Ilmanpuhdistin viallinen
Ainoastaan ilmanpuhdistin ei toimi.
Tyyppi asetettu väärin
Kapasiteettitiedot on esiasetettu väärin. Tai datan tallennusmikropiirille ei ole

ohjelmoitu mitään.

Kaukosäätimen anturi on viallinen
Kaukosäätimen termistori ei toimi, mutta termojärjestelmä on toiminnassa.

Ulkoyksikön puhallinmoottorin lukon toimintahäiriö
Ulkoyksikön tuulettimen välitön ylivirrasta johtuva toimintahäiriö

Ylikuumennut lämmönsäteilyripa (ulkoyksikkö)
Invertterin jäähdytysvika
Välitön ylivirta (ulkoyksikkö)
Mahdollinen maadoitusvika tai oikosulku kompressorin moottorissa.

29 suomi

HUOMAA

HUOMAUS

Varotoimenpiteet testausta suorittaville

L8

L9

LC Lähetysvirhe ulko-ohjausyksiköiden invertterien välillä (ulkoyksikkö)

P1 Avoin vaihe tai pääpiirin matala jännite (ulkoyksikkö)

P3 Piirikortin lämpötila-anturin toimintahäiriö (ulkoyksikkö)

P4 Lämmönsäteilyrivan lämpötila-anturin toimintahäiriö (ulkoyksikkö)

PJ

U0 Imuputken lämpötila epänormaali tai kylmäainetta liian vähän

U1

U2

U4
UF

U5

U8

UA

UC Kaukosäätimen osoiteasetuksen virhe

UE Lähetysvirhe (sisäyksikkö – keskitetty kaukosäädin)

UJ Lisälaitteen lähetysvirhe

Sähköinen terminen (ulkoyksikkö)
Kompressorin mahdollinen sähköinen ylikuorma tai kompressorimoottorin linja poikki.
Hidastumisen esto (ulkoyksikkö)
Kompressori saattaa olla lukittu.

Tyyppi asetettu väärin (ulkoyksikkö)
Kapasiteettitiedot on esiasetettu väärin. Tai datan tallennusmikropiirille ei ole

ohjelmoitu mitään.

Käänteinen vaihe.
Vaihda kaksi johtimista L1, L2 ja L3 keskenään.
Virtalähteen jännitevika
Sisältää 52C:n vikaantumisen.
Tiedonsiirtovirhe (sisäyksikkö–ulkoyksikkö)
Väärä johdotus sisä- ja ulkoyksikön välillä tai sisä- ja ulkoyksikköön asennetun

piirikortin toimintahäiriö.
Jos näytössä on UF, sisä- ja ulkoyksikön välistä johdotusta ei ole tehty oikein.
Katkaise virta välittömästi ja korjaa johdotus. (Kompressori ja ulkoyksikköön
kiinnitetty puhallin voivat käynnistyä riippumatta kaukosäätimen käytöstä.)

Tiedonsiirtovirhe (sisäyksikkö–ulkoyksikkö)
Tiedonsiirto sisäyksikön ja kaukosäätimen välillä on väärä.
Toimintahäiriö tiedonsiirrossa pää- ja alakaukosäätimen välillä.

(Alakaukosäätimen toimintahäiriö.)
Väärä asetus usean laitteen järjestelmässä
Asetus on väärä usean laitteen järjestelmän valintakytkimelle. (Katso kytkin SS2

pääyksikön piirilevyllä.)
Väärä sisä- ja ulkoyksikön yhdistelmä

• Kun koekäyttö on suoritettu, tarkista "Toimituksen yhteydessä tarkistettavat kohteet" sivulla 5.

Jos sisätilojen viimeistely on kesken koekäytön suorittamisen jälkeen, selitä asiakkaalle, että
laitetta ei saa ottaa käyttöön, ennen kuin sisätilat on viimeistelty. Tämä on tarpeen tuotteen
suojelemiseksi.
Jos yksikköä käytetään tässä tilassa, sisätilojen viimeistelyssä käytettävät maali, liima ja muut
materiaalit likaavat tuotteen. Se voi aiheuttaa veden roiskumista tai vuodon.

Varmista koekäytön jälkeen ennen luovutusta asiakkaalle, että ohjausrasioiden kannet on suljettu.
Kerro asiakkaalle päävirtakytkimen tila (virta päällä/pois).

suomi 30

13. KYTKENTÄKAAVIO

Katso kuva 37

1 ULKOYKSIKKÖÖN (HUOMAUTUS 2) 2 (HUOMAUTUS 7)
3 SISÄYKSIKKÖ 4 (HUOMAUTUS 4)

5

7

9

Sisäyksikkö Johdoton kaukosäädin (vastaanotin/näyttöyksikkö)
A1P Piirilevy A2P Piirilevy
C105 Kondensaattori (M1F) A3P Piirilevy
F1U Sulake (T, 3,15 A, 250 V) BS1 Painike (on/off)
HAP LED (huoltomonitori, vihreä) H1P LED (päällä, punainen)
KPR Magneettirele (M1P) H2P LED (ajastin, vihreä)
M1F Moottori (sisäpuhallin) H3P LED (suodatinilmoitus, punainen)
M1S Moottori (kääntöläppä) H4P LED (sulatus, oranssi)
R1T Termistori (ilma) H5P LED (elementin pesu, punainen)
R2T•R3T Termistori (kierukka) H6P LED (ilmanvaihto puhdas, vihreä)
SS1 Valintakytkin (varakytkin) SS1 Valintakytkin (main/sub)
V1R Diodisilta SS2 Valintakytkin (langattoman osoitteen
X1M Riviliitin
X2M Riviliitin
Z1F Kohinasuodatin Liitin valinnaisille osille
Z1C Ferriittiydin (kohinasuodatin) X15A Liitin (uimurikytkin)
PS Virransyöttöpiiri X24A Liitin (langaton kaukosäädin)
RC Signaalin vastaanottopiiri X25A Liitin (poistopumppu)
TC Signaalin siirtopiiri X33A Liitin (sovitin johdotusta varten)

Johdollinen kaukosäädin
R1T Termistori (ilma)

TIEDONSIIRTOKAAPELI
KESKUSKAUKOSÄÄDIN

JOHDOLLINEN KAUKOSÄÄDIN
(LISÄVARUSTE)

JOHDOTON KAUKOSÄÄDIN
(VASTAANOTIN/NÄYTTÖYKSIKKÖ)
(LISÄVARUSTE)

6 (HUOMAUTUS 3)

8 (HUOMAUTUS 5)

10 OHJAUSRASIA

asetus)

X35A Liitin (ryhmäohjaussovitin)

HUOMAUTUKSIA

1. : napa : liitin : kenttäjohdotus

2. Tässä kaaviossa näytetään ulkoyksikkömällin ääriviivat. Katso tarkemmat tiedot ulkoyksikön
kytkentäkaaviosta.

3. Jos käytetään keskuskaukosäädintä, liitä se yksikköön sen käyttöoppaan mukaisesti.

4. X15A, X25A liitetään käytettäessä tyhjennyssarjaa.

5. Main/sub-vaihto.
Katso kaukosäätimen käyttöopas.

6. BLK: musta RED: punainen BLU: sininen WHT: valkoinen PNK: vaaleanpunainen YLW: keltainen
GRY: harmaa GRN: vihreä ORG: oranssi BRN: ruskea

7. Esiintyy ainoastaan suojattujen putkien kohdalla. Käytä H07RN-F-johdinta ellei suojattu.

31 suomi

Kuva 37

3D069266-1A FHQG71 • 100 • 125 • 140CVEB

1

2

3

4

4

5

6

7

8

9

10

suomi 32

NOTES

NOTES

3P249378-3C EM10A019

(1008) HT
