Daikin EKHBRD011ABV1, EKHBRD014ABV1, EKHBRD016ABV1, EKHBRD011ABY1, EKHBRD014ABY1 Operation manuals [ro]

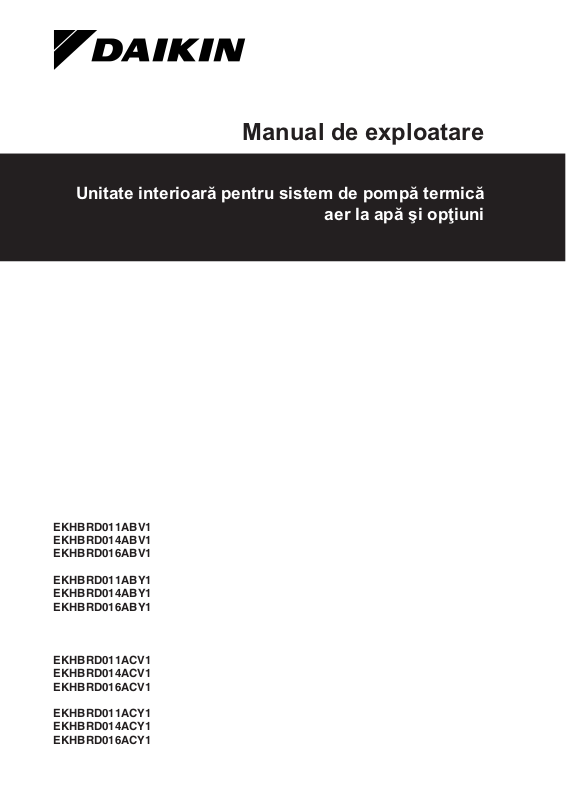

Manual de exploatare

Unitate interioară pentru sistem de pompă termică

aer la apă şi opţiuni

EKHBRD011ABV1
EKHBRD014ABV1
EKHBRD016ABV1

EKHBRD011ABY1
EKHBRD014ABY1
EKHBRD016ABY1

EKHBRD011ACV1
EKHBRD014ACV1
EKHBRD016ACV1

EKHBRD011ACY1
EKHBRD014ACY1
EKHBRD016ACY1

EKHBRD011ABV1+Y1 EKHBRD011ACV1+Y1
EKHBRD014ABV1+Y1 EKHBRD014ACV1+Y1
EKHBRD016ABV1+Y1 EKHBRD016ACV1+Y1

Unitate interioară pentru sistem de pompă termică

aer la apă şi opţiuni

Manual de exploatare

Cuprins Pagina

Introducere ...................................................................................... 1

Informaţii generale ...................................................................... 1

Obiectul acestui manual ............................................................. 1

Punerea în funcţiune rapidă a unităţii ........................................... 2

Operaţiunea de încălzire a spaţiului ................................................... 2

Operaţiunea de încălzire a apei menajere.......................................... 2

Exploatarea a unităţii ...................................................................... 2

Butoanele şi pictogramele telecomenzii...................................... 3

Potrivirea ceasului ...................................................................... 4

Operaţiunea de încălzire a spaţiului ( )..................................... 5

Controlul temperaturii încăperii........................................................... 5

Controlul temperaturii apei la ieşire.................................................... 5

Operaţiunea de încălzire a apei menajere ( ) .......................... 7

Stocarea automată ............................................................................. 7

Stocarea manuală ..............................................................................8

Reîncălzirea ....................................................................................... 8

Operaţiunea de dezinfecţie ................................................................ 9

Funcţionarea în regim de urgenţă............................................... 9

Alte moduri de funcţionare.......................................................... 9

Operaţiunea de punere în funcţiune ( ) ..................................... 9

Operaţiunea de dezgheţare ( ) .................................................. 9

Funcţionarea în mod silenţios ( ) ....................................................9

Modul de citire a temperaturii ................................................... 10

Solicitarea simultană de încălzire a spaţiului şi

încălzire a apei menajere............................................................ 9

Funcţionarea temporizatorului de program............................... 10

Încălzirea spaţiului............................................................................ 10

Încălzirea apei menajere .................................................................. 12

Modul silenţios.................................................................................. 12

Programarea şi consultarea temporizatorului de program........ 12

Programarea încălzirii spaţiului ........................................................ 13

Programarea modului silenţios sau încălzirea apei menajere.......... 14

Consultarea acţiunilor programate ................................................... 14

Sfaturi şi trucuri ................................................................................ 15

Exploatarea opţiunii alarmă la distanţă..................................... 15

Exploatarea telecomenzii opţionale .......................................... 15

Reglajele locale ........................................................................ 16

Procedură......................................................................................... 16

Tabelul reglajelor locale.................................................................... 17

Întreţinerea..................................................................................... 19

Activităţi de întreţinere...................................................................... 19

Informaţii importante privind agentul frigorific utilizat........................ 19

Depanarea...................................................................................... 19

Cerinţe privind dezafectarea ........................................................ 19

CITIŢI CU ATENŢIE ACEST MANUAL DE EXPLOATARE
ÎNAINTE DE A UTILIZA UNITATEA. MANUALUL VĂ VA
PREGĂTI SĂ UTILIZAŢI UNITATEA ÎN MOD
CORESPUNZĂTOR ŞI VĂ VA AJUTA DACĂ SURVINE
VREO PROBLEMĂ. DUPĂ CITIREA MANUALULUI,
PĂSTRAŢI-L LA ÎNDEMÂNĂ PENTRU CONSULTARE
ULTERIOARĂ.

Textul în limba engleză este instrucţiunea originală. Celelalte limbi
sunt traducerile instrucţiunilor originale.

Acest aparat nu este destinat utilizării de către persoane, inclusiv
copii, cu capacităţi fizice, senzoriale sau mentale reduse, sau lipsite
de experienţă şi cunoştinţe, exceptând cazul în care sunt
supravegheaţi sau instruiţi în privinţa utilizării aparatului de către o
persoană responsabilă pentru siguranţa lor.
Supravegheaţi copiii pentru a vă asigura că nu se joacă cu aparatul.

■ Această unitate conţine piese electrice şi fierbinţi.

■ Înainte de punerea în funcţiune a unităţii, asiguraţi-vă

că instalarea a fost efectuată corect de un distribuitor
profesionist.

Dacă aveţi nelămuriri privind exploatarea, luaţi legă­tura cu distribuitorul pentru consultanţă şi informaţii.

Introducere

Informaţii generale

Vă mulţumim că aţi cumpărat această unitate.
Unitatea este partea interioară a pompei termice aer la apă ERSQ

sau ERRQ. Unitatea este destinată instalării pe podea în interior şi
utilizată pentru aplicaţii de încălzire. Unitatea poate fi combinată cu
radiatoare de încălzire a spaţiului (procurare la faţa locului) şi cu un
rezervor de apă menajeră caldă EKHTS* (opţiune).

O telecomandă cu funcţionalitate de termostat de încăpere este
furnizată ca standard cu această unitate pentru a vă controla
instalaţia.

NOTĂ

Consultaţi manualul de instalare pentru lista de opţiuni.

Obiectul acestui manual

O unitate interioară EKHBRD poate fi racordată numai
la o unitate exterioară ERSQ sau ERRQ.

Manual de exploatare

1

Acest manual descrie cum se pune în funcţiune şi se opreşte unita­tea, cum se stabilesc parametrii şi se configurează temporizatorul de
program cu ajutorul regulatorului, cum se întreţine unitatea şi se
rezolvă problemele legate de exploatare.

Consultaţi manualul de instalare a unităţii interioare pentru
procedurile de instalare.

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

4PW60971-1C – 05.2011

Punerea în funcţiune rapidă a unităţii

În acest capitol este explicată procedura pas cu pas de punere în
funcţiune a încălzirii spaţiului şi a încălzirii apei menajere.

Informaţii mai detaliate privind modul de exploatare a unităţii sunt
date în capitolul "Exploatarea a unităţii" la pagina 2.

Punerea în funcţiune rapidă oferă utilizatorului posibilitatea de a porni
sistemul înainte de a citi întregul manual.

Operaţiunea de încălzire a spaţiului

Apăsaţi butonul sau

Afişaj:

88

88888888....88

începe să

clipească

Afişaj: " "

Stocarea manuală

Apăsaţi şi ţineţi apăsat butonul timp

Afişaj: Afişaj: " "

Apa va fi încălzită până la valoarea

de referinţă a stocării (acţiune o

singură dată)

Pentru detalii suplimentare şi

setări recomandate, vezi

"Operaţiunea de încălzire a apei

menajere ( )" la pagina 7

de 5 secunde

Rezervorul de apă menajeră

caldă nu este instalat

Setaţi temperatura dorită

a încăperii (de ex. 22°C)

Apăsaţi butonul sau

Aveţi control "pe baza
temperaturii încăperii"

al sistemului (termo­statul de încăpere al

telecomenzii este

instalat)

Setaţi temperatura dorită a apei la

activată reglarea automată a

LED-ul se va lumina şi unitatea

Pentru detalii suplimentare şi

vezi"Operaţiunea de încălzire a

ieşire (de ex. 65°C)

Dacă afişajul este gol, este

temperaturii apei la ieşire

Apăsaţi butonul

va porni

setări recomandate,

spaţiului (

)" la pagina 5.

Funcţia de termostat

de încăpere a

telecomenzii nu este

instalată

Aveţi control "pe baza

temperaturii apei la ieşire"

al sistemului

Operaţiunea de încălzire a apei menajere

Încălzirea apei menajere (numai dacă este instalat rezervorul opţional de apă
menajeră caldă)

Stocarea automată: (încălzire zilnică a apei, o dată în timpul nopţii şi/sau o
dată în timpul zilei)

Cuplaţi reglajul local [1-00]
şi sau [1-02] şi apoi apăsaţi
butonul .
Vezi "Stocarea automată" la

pagina 7.

Stocarea manuală (încălzirea o singură dată a apei) (consultaţi schema de
mai jos)

Apăsaţi şi ţineţi apăsat
butonul timp de
5 secunde.
Vezi "Stocarea manuală" la

pagina 8.

Reîncălzirea (continuă, menţinând temperatura minimă a apei)
Apăsaţi butonul 1 dată.

Vezi "Reîncălzirea" la

pagina 8.

Se va afişa pictograma .
Apa caldă va fi produsă la următoarea
acţiune programată.
Când începe încălzirea apei, pictograma
va clipi (la intervale de 1 secundă).

Pictograma va începe să clipească
(la intervale de 1 secundă).
Va fi produsă apă caldă.

Apa caldă va fi produsă dacă temperatura
rezervorului de apă menajeră caldă este sub
valoarea selectată.
Apa va fi încălzită până se atinge valoarea
selectată.

Exploatarea a unităţii

Telecomanda asigură controlul deplin al instalaţiei. Ea poate controla
toate aplicaţiile de încălzire care variază în privinţa capacităţii, a
alimentării cu electricitate şi a echipamentului instalat (opţiuni).
Acţionarea unităţii EKHBRD se rezumă la acţionarea telecomenzii.

NOTĂ

Se recomandă utilizarea telecomenzii, ce include
funcţia de termostat de încăpere, livrate cu unitatea.

Aceasta va preveni încălzirea excesivă a spaţiului şi va
opri unitatea exterioară şi unitatea interioară când
temperatura încăperii este mai mare decât valoarea de
referinţă a termostatului. Pe baza solicitării utilizatoru­lui există un feedback imediat la comanda compre­sorului care optimizează performanţa.

Pentru detalii suplimentare consultaţi exemplele tipice
de aplicaţii în manualul de instalare de interior.

■ Nu lăsaţi niciodată telecomanda să se ude. Aceasta
poate cauza electrocutare sau incendiu.

■ Nu apăsaţi niciodată cu obiecte dure, ascuţite
butoanele telecomenzii. Aceasta poate deteriora
telecomanda.

■ Nu inspectaţi şi reparaţi niciodată telecomanda de
unul singur, solicitaţi pentru aceasta o persoană
calificată pentru deservire.

■ Nu spălaţi unitatea interioară. Aceasta poate cauza
electrocutare sau incendiu.

■ Nu vă urcaţi, nu vă aşezaţi şi nu staţi pe unitate.

■ Nu puneţi nici un obiect sau echipament pe placa

superioară a unităţii.

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

4PW60971-1C – 05.2011

Manual de exploatare

2

Butoanele şi pictogramele telecomenzii

135 6 238

21715 16

7
9

12

10

22

21

32

27

25

28

26

1. BUTONUL ON/OFF (pornire/oprire)

Butonul ON/OFF porneşte sau opreşte încălzirea spaţiului.
Apăsarea consecutivă de prea multe ori a butonului ON/OFF

poate cauza defectarea sistemului (maxim 20 de ori pe oră).

NOTĂ

2. LED-UL INDICATOR AL FUNCŢIONĂRII

LED-ul indicator al funcţionării este luminat în timpul funcţionării
în modul de încălzire a spaţiului. LED-ul clipeşte dacă survine o
defecţiune. Când LED-ul este stins, încălzirea spaţiului este
inactivă în timp ce celelalte moduri de funcţionare pot fi încă
active.

3. PICTOGRAME DE MOD DE FUNCŢIONARE , ,

Aceste pictograme indică modul de funcţionare curent: încăl­zirea spaţiului ( ), încălzirea apei menajere ( ) sau modul
silenţios ( ). În anumite limite, diferitele moduri pot fi combi­nate, de ex. încălzirea spaţiului şi încălzirea apei menajere.
Pictogramele corespunzătoare modurilor respective vor fi
afişate simultan.

Dacă rezervorul de apă menajeră nu este instalat, pictograma

nu va fi afişată niciodată.

4. PICTOGRAMA CONTROLULUI EXTERN

Această pictogramă indică funcţionarea unităţii exterioare într­un mod de exploatare forţată. Cât timp este afişată această
pictogramă, telecomanda nu poate fi acţionată.

5. INDICATORUL ZILEI SĂPTĂMÂNII

Acest indicator prezintă ziua curentă a săptămânii.
La citirea sau programarea temporizatorului de program,

indicatorul prezintă ziua stabilită.

6. ECRANUL CEASULUI

Ecranul ceasului afişează ora curentă.
La citirea sau programarea temporizatorului de program,

ecranul ceasului afişează ora acţiunii.

7. PICTOGRAMA TEMPORIZATORULUI DE PROGRAM

Această pictogramă indică activarea temporizatorului de
program.

8. PICTOGRAME DE ACŢIUNI

Aceste pictograme indică programarea acţiunilor pentru fiecare
zi a temporizatorului de program.

9. PICTOGRAMA OFF (decuplat)

Această pictogramă indică faptul este selectată acţiunea OFF
când se programează temporizatorul de program.

Reţineţi că apăsarea butonului nu are nici o
influenţă asupra încălzirii apei menajere. Încăl­zirea apei menajere este cuplată sau decuplată cu
ajutorul butonului şi/sau prin dezactivarea
temporizatorului de program pentru stocare.

20
11

13

4
14

18

19

33

24
31
30
29

10. INSPECŢIE NECESARĂ

şi

Aceste pictograme indică necesitatea inspectării instalaţiei.
Consultaţi distribuitorul.

11. AFIŞAJUL TEMPERATURII

Afişajul indică temperatura curentă din instalaţie, fie temperatura
apei la ieşire, fie temperatura efectivă din încăpere.

La modificarea valorii de referinţă a temperaturii încăperii,
valoarea de referinţă va clipi timp de 5 secunde şi va reveni apoi
la temperatura efectivă a încăperii.

12. SETARE

Nu este folosit. Numai pentru instalare.

13. NEDISPONIBIL

Această pictogramă este afişată ori de câte ori este abordată o
opţiune neinstalată sau o funcţie nu este disponibilă. O funcţie
nedisponibilă poate însemna un nivel de autorizare insuficient
sau poate însemna că este utilizată o telecomandă secundară
(vezi manualul de instalare).

Autorizare

Princi-

Secun­dară

nivelul 2nivelul

3

pală

Pornirea/oprirea funcţionării ✔✔✔✔
Pornirea/oprirea operaţiunii de încălzire

a apei menajere
Setarea temperaturii apei la ieşire ✔✔✔—
Setarea temperaturii încăperii ✔✔✔✔
Pornirea/oprirea modului silenţios ✔✔——
Pornirea/oprirea funcţionării cu

valoarea de referinţă funcţie de vreme
Potrivirea ceasului ✔✔——
Programarea temporizatorului de

program
Cuplarea/decuplarea temporizatorului

de program
Reglaje locale ✔ ———
Afişajul codului de erori ✔✔✔✔
Proba de funcţionare ✔✔——

✔ = acţionabil

✔✔✔✔

✔✔✔—

✔ ———

✔ — ✔✔

14. PICTOGRAMA MODULUI DE DEZGHEŢARE/PUNERE ÎN

FUNCŢIUNE
Această pictogramă indică faptul că modul de

dezgheţare/punere în funcţiune este activ.

15. PICTOGRAMA COMPRESOR

Această pictogramă indică faptul că compresorul din unitatea
exterioară a instalaţiei este activ.

16. ÎNCĂLZITOR TREAPTA

Dacă este instalat setul încălzitor opţional, pictograma indică
funcţionarea încălzitorului.

17. PICTOGRAMA POMPĂ

Această pictogramă indică faptul că pompa de recirculare este activă.

18. AFIŞAJUL TEMPERATURII DIN EXTERIOR

Când această pictogramă clipeşte, este afişată temperatura
mediului înconjurător exterior. Consultaţi "Modul de citire a

temperaturii" la pagina 10 pentru informaţii suplimentare.

19. PICTOGRAMA VALORII DE REFERINŢĂ FUNCŢIE DE

VREME
Această pictogramă arată că regulatorul va adapta automat

valoarea de referinţă a temperaturii apei la ieşire pe baza
temperaturii mediului înconjurător exterior.

20. PICTOGRAMA TEMPERATURĂ

Această pictogramă este afişată când sunt prezentate temperatura
efectivă a încăperii sau valoarea de referinţă a temperaturii încăperii.

Pictograma este de asemenea afişată când valoarea de
referinţă a temperaturii este setată în modul de programare a
temporizatorului de program. Consultaţi "Modul de citire a

temperaturii" la pagina 10 pentru informaţii suplimentare.

Manual de exploatare

3

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

4PW60971-1C – 05.2011

21. PICTOGRAMA PROBĂ DE FUNCŢIONARE

Această pictogramă arată că unitatea funcţionează în mod de
probă de funcţionare.

22. CODUL REGLAJULUI LOCAL

Acest cod reprezintă codul din lista reglajului local. Consultaţi

"Tabelul reglajelor locale" la pagina 17.

23. COD DE EROARE

Acest cod se referă la lista de coduri de eroare şi este numai
pentru service. Consultaţi lista codurilor de eroare în manualul
de instalare.

24. BUTONUL DE ÎNCĂLZIRE A APEI MENAJERE

Acest buton activează sau dezactivează diferitele moduri de apă
menajeră caldă în combinaţie cu butonul temporizatorului de
program.

Acest buton nu este utilizat când rezervorul de apă menajeră nu
este instalat.

NOTĂ

Reţineţi că apăsarea butonului nu are nici o
influenţă asupra încălzirii apei menajere. Încăl­zirea apei menajere este cuplată sau decuplată cu
ajutorul butonului

şi/sau prin dezactivarea

temporizatorului de program pentru stocare.

25. BUTONUL VALORII DE REFERINŢĂ FUNCŢIE DE VREME

Acest buton activează sau dezactivează funcţia valorii de
referinţă funcţie de vreme, care este disponibilă în operaţiunea
de încălzire a spaţiului.

Dacă regulatorul este fixat la nivelul de autorizare 3 (consultaţi
"Reglaje locale"), butonul valorii de referinţă funcţie de vreme nu
va fi acţionabil.

26. BUTON DE INSPECŢIE/PROBĂ DE FUNCŢIONARE

Acest buton este utilizat în scopul instalării şi pentru schimbarea
reglajelor locale. Consultaţi "Reglajele locale" la pagina 16.

27. BUTON DE PROGRAMARE

Acest buton multifuncţional este utilizat pentru a programa
regulatorul. Funcţia butonului depinde de starea curentă a
regulatorului sau de acţiunile anterioare efectuate de operator.

28. BUTONUL TEMPORIZATORULUI DE PROGRAM /

Principala funcţie a acestui buton multifuncţional este de a
activa/dezactiva temporizatorul de program.

Butonul este utilizat şi pentru setarea ceasului şi programarea
regulatorului. Funcţia butonului depinde de starea curentă a
regulatorului sau de acţiunile anterioare efectuate de operator.

29. BUTOANELE DE REGLARE A TIMPULUI şi

Aceste butoane multifuncţionale sunt utilizate pentru a potrivi
ceasul, pentru a comuta între temperaturi (temperatura pe
intrarea/ieşirea apei din unitatea interioară, temperatura mediu­lui înconjurător exterior, temperatura efectivă a încăperii şi
temperatura apei menajere calde) şi în modul de programare a
temporizatorului de program.

30. BUTOANELE DE REGLARE A TEMPERATURII APEI LA

IEŞIRE şi
Aceste butoane sunt utilizate pentru a potrivi valoarea de

referinţă a temperaturii apei la ieşire în modul de funcţionare
normală sau în modul de programare a temporizatorului de
program.

Dacă regulatorul este setat la nivelul de autorizare 3 (consultaţi
"Reglaje locale" din manualul de instalare), butonul de reglare a
temperaturii apei la ieşire nu va fi acţionabil.

În cazul în care este selectată funcţionarea cu valoarea de
referinţă funcţie de vreme, unitatea are o valoare de referinţă
mobilă. În acest caz, se va afişa atât pictograma cît şi
valoarea devierii (dacă nu este zero).

31. BUTOANELE DE REGLARE A TEMPERATURII ÎNCĂPERII

şi

Aceste butoane multifuncţionale sunt utilizate pentru a potrivi
valoarea de referinţă curentă a temperaturii încăperii în modul
de funcţionare normală sau în modul de programare a
temporizatorului de program.

La modificarea valorii de referinţă a temperaturii încăperii,
valoarea de referinţă de pe afişaj va clipi. După 5 secunde
afişajul va prezenta temperatura efectivă a încăperii.

32. BUTONUL DE MOD SILENŢIOS

Acest buton activează sau dezactivează modul silenţios.
Dacă regulatorul este setat la nivelul de autorizare 2 sau 3

(consultaţi "Reglaje locale" din manualul de instalare), butonul
de mod silenţios nu va fi acţionabil.

33. Butonul nu are funcţie.

Potrivirea ceasului

După instalarea iniţială, utilizatorul poate potrivi ora şi ziua
săptămânii.

Telecomanda este echipată cu un temporizator de program care
permite utilizatorului să programeze operaţiunile. Potrivirea orei şi
zilei săptămânii este necesară pentru a putea utiliza temporizatorul
de program.

1 Ţineţi apăsat butonul

Afişajul orei şi indicatorul zilei săptămânii încep să clipească.

2 Utilizaţi butoanele şi pentru a potrivi ceasul.

De fiecare dată când este apăsat butonul sau ,
timpul va creşte/scădea cu 1 minut. Ţinând apăsat butonul

sau timpul va creşte/scădea cu 10 minute.

3 Utilizaţi butonul sau pentru a potrivi ziua

săptămânii.
De fiecare dată când este apăsat butonul sau

este afişată ziua următoare sau cea anterioară.

4 Apăsaţi butonul pentru a confirma ora şi ziua curentă fixată.

Pentru a părăsi această procedură fără a salva, apăsaţi butonul

.

Dacă nu este apăsat nici un buton timp de 5 minute, ora şi ziua
săptămânii vor reveni la reglajul anterior.

NOTĂ

■ Ceasul trebuie potrivit manual. Potriviţi setarea
când se trece de la ora de vară la ora de iarnă şi
viceversa.

■ Dacă regulatorul este setat la nivelul de
autorizare 2 sau 3 (consultaţi "Reglaje locale" din
manualul de instalare), butonul de potrivire a
ceasului nu va fi acţionabil.

■ O întrerupere a alimentării de la reţea mai mare
de 1 oră va reseta ora şi ziua săptămânii.
Temporizatorul de program va continua să
funcţioneze, dar cu un ceas dereglat. Prin urmare
va trebui corectată ora şi ziua săptămânii.

timp de 5 secunde.

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

4PW60971-1C – 05.2011

Manual de exploatare

4

Operaţiunea de încălzire a spaţiului ( )

Operaţiunea de încălzire a spaţiului poate fi controlată în două
moduri diferite:

- pe baza temperaturii încăperii,

- pe baza temperaturii apei la ieşire.

Scopul fiecărei operaţiuni şi modul în care se efectuează
configurarea, sunt explicate mai jos.

Funcţia de diminuare este configurată prin reglaje locale. Consultaţi
capitolul "Reglajele locale" la pagina 16 pentru o descriere detaliată a
modului de setare a unuia sau mai multor reglaje locale.

■ [2-00] Stare: precizează dacă funcţia de diminuare este activată

(1) sau dezactivată (0)

■ [2-01] Ora de începere: ora la care este începută diminuarea

■ [2-02] Timp de oprire: ora la care este oprită diminuarea

■ [5-03] Temperatura diminuată a încăperii

Controlul temperaturii încăperii

În acest mod, încălzirea va fi activată după cerinţele valorii de
referinţă a temperaturii încăperii. Valoarea de referinţă poate fi setată
manual sau prin temporizatorul de program.

NOTĂ

Selectarea operaţiunii de încălzire a spaţiului

1 Utilizaţi butonul pentru a cupla/decupla încălzirea spaţiului

2 Utilizaţi butoanele şi pentru a seta temperatura

3 Utilizaţi butoanele şi pentru a selecta tempe-

Funcţia de diminuare automată

Funcţia de diminuare oferă posibilitatea de a reduce temperatura
încăperii. Funcţia de diminuare poate fi de exemplu activată în timpul
nopţii deoarece solicitările de temperatură din timpul nopţii şi zilei nu
sunt aceleaşi.

NOTĂ

Când se utilizează controlul temperaturii încăperii,
operaţiunea de încălzire a spaţiului pe baza tempera­turii încăperii va avea prioritate faţă de controlul apei la
ieşire.

Reţineţi că este posibil ca temperatura apei la ieşire să
devină mai mare decât valoarea de referinţă dacă
unitatea este controlată de temperatura încăperii.

( ).
Pe ecran apare pictograma , cît şi valoarea de referinţă

corespunzătoare a la temperatura efectivă a încăperii.
LED-ul indicator al funcţionării se luminează.

dorită a încăperii.
Intervalul de temperaturi pentru încălzire: 16°C~32°C

(temperatura încăperii)
Pentru a evita supraîncălzirea, încălzirea spaţiului nu este

acţionabilă când temperatura mediului înconjurător exterior
creşte peste o anumită temperatură (vezi intervalul de
funcţionare).

Consultaţi "Programarea şi consultarea temporizatorului de

program" la pagina 12 pentru configurarea funcţiei de

temporizator de program.

ratura apei la ieşire pe care doriţi să o utilizaţi pentru a vă încălzi
sistemul (pentru informaţii detaliate vezi "Controlul temperaturii

apei la ieşire" la pagina 5).

■ Observaţi că în timpul operaţiunii de diminuare
pictograma va clipi.

■ Funcţia de diminuare este activată implicit.

■ Funcţia de diminuare poate fi combinată cu

funcţionarea cu valoare de referinţă automată
funcţie de vreme.

■ Funcţia de diminuare este o funcţie automată
programată zilnic.

T

A

21°C

[5-03] 18°C

t

[2-01] [2-02]

A Valoarea de referinţă normală a temperaturii încăperii

t Timp

T Temperatura

NOTĂ

Controlul temperaturii apei la ieşire

În acest mod, încălzirea va fi activată după cerinţele valorii de
referinţă a temperaturii apei. Valoarea de referinţă poate fi setată
manual, prin temporizatorul de program sau funcţie de vreme
(automat).

Selectarea operaţiunii de încălzire a spaţiului

1 Utilizaţi butonul pentru a cupla/decupla încălzirea spaţiului

2 Utilizaţi butoanele şi pentru a seta

Consultaţi "Temporizatorul de program al telecomenzii" pentru
configurarea funcţiei de temporizator de program.

NOTĂ

În timp ce funcţia de diminuare a temperaturi din
încăpere este activă, este efectuată şi operaţiunea de
diminuare a apei la ieşire (vezi "Controlul temperaturii

apei la ieşire" la pagina 5).

Fiţi atent să nu setaţi valoarea de diminuare prea jos, în
special în timpul perioadelor mai reci (de ex. pe timp de
iarnă). Este posibil ca temperatura încăperii să nu poată fi
atinsă (sau va necesita un timp mult mai lung) din cauza
diferenţei mari de temperatură.

( ).
Pe ecran apare pictograma , cît şi valoarea de referinţă

corespunzătoare a temperaturii apei.
LED-ul indicator al funcţionării se luminează.

temperatura apei la ieşire.
Intervalul de temperaturi pentru încălzire: 25°C~80°C (tempera-

tura apei la ieşire)
Pentru a evita supraîncălzirea, încălzirea spaţiului nu este

acţionabilă când temperatura mediului înconjurător exterior
creşte peste o anumită temperatură (vezi intervalul de
funcţionare).

■ Când este instalat un termostat de încăpere
extern, termo ON/OFF este determinată de
termostatul de încăpere extern. Telecomanda
funcţionează atunci în modul de control al
temperaturii apei la ieşire şi nu funcţionează ca
termostat de încăpere.

■ Starea ON/OFF a telecomenzii are întotdeauna
prioritate faţă de termostatul de încăpere extern!

Manual de exploatare

5

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

4PW60971-1C – 05.2011

Selectarea funcţionării cu valoarea de referinţă funcţie de vreme

Când exploatarea funcţie de vreme este activă, temperatura apei la
ieşire este determinată automat în funcţie de temperatura din
exterior: temperaturile exterioare mai reci vor avea drept rezultat apă
mai caldă şi viceversa. Unitatea are o valoare de referinţă mobilă.
Prin activarea acestei operaţiuni consumul de energie va fi mai mic
faţă de utilizarea cu valoarea de referinţă a apei la ieşire stabilită
manual.

În timpul exploatării funcţie de vreme, utilizatorul are posibilitatea de
a devia în sus sau în jos temperatura ţintă a apei cu maxim 5°C.
Această valoare a devierii este diferenţa dintre valoarea de referinţă
a temperaturii calculată de regulator şi valoarea de referinţă reală.
De ex., o valoare pozitivă a devierii înseamnă că valoarea de
referinţă reală a temperaturii va fi mai mare decât valoarea de
referinţă calculată.

Se recomandă utilizarea valorii de referinţă funcţie de vreme
deoarece aceasta reglează temperatura în raport cu nevoile efective
pentru încălzirea spaţiului. Aceasta va preveni comutarea prea
frecventă a unităţii între funcţionarea termo ON şi termo OFF când se
utilizează termostatul de încăpere al telecomenzii sau termostatul de
încăpere extern.

NOTĂ

În timpul acestei operaţiuni, în loc de prezentarea
valorii de referinţă a temperaturii apei, regulatorul
prezintă "valoarea devierii" care poate fi fixată de
utilizator.

1 Apăsaţi butonul 1 dată pentru a selecta funcţionarea cu

valoarea de referinţă funcţie de vreme (sau de 2 ori când este
utilizată funcţia de termostat de încăpere a telecomenzii).

Pe ecran apare pictograma cât şi valoarea devierii. Valoarea
devierii nu este indicată în cazul în care este egală cu 0.

2 Utilizaţi butoanele şi pentru a seta valoarea

devierii.
Intervalul valorilor devierii: –5°C până la +5°C
Pictograma va fi afişată cât timp este activată funcţionarea cu

valoarea de referinţă funcţie de vreme.

3 Apăsaţi butonul pentru a dezactiva funcţionarea cu

valoarea de referinţă funcţie de vreme.
Butoanele şi sunt utilizate pentru a seta

temperatura apei la ieşire.

Reglajele locale definesc parametrii pentru exploatarea funcţie de
vreme a unităţii. Consultaţi capitolul "Reglajele locale" la pagina 16
pentru o descriere detaliată a modului de setare a unuia sau mai
multor reglaje locale.

T

t

Lo_Ti

+ 05

Shift value

Hi_Ti

Lo_A Hi_A T

T

Temperatura ţintă a apei

t

T

Temperatura mediului (exterioară)

A

= Valoarea devierii

00

– 05

A

■ [3-02] Valoare de referinţă la temperatură scăzută a mediului

înconjurător (Lo_Ti): temperatura ţintă a apei la ieşire când
temperatura exterioară devine egală sau scade sub temperatura
joasă a mediului înconjurător (Lo_A).

Reţineţi că valoarea Lo_Ti trebuie să fie mai mare decât Hi_Ti,
întrucât pentru temperaturi exterioare mai joase (adică Lo_A)
este necesară apă mai caldă.

■ [3-03] Valoare de referinţă la temperatură ridicată a mediului

înconjurător (Hi_Ti): temperatura ţintă a apei la ieşire când tem­peratura exterioară devine egală sau creşte peste temperatura
ridicată a mediului înconjurător (Hi_A).

Reţineţi că valoarea Hi_Ti trebuie să fie mai mică decât Lo_Ti,
întrucât pentru temperaturi exterioare mai ridicate (adică Hi_A)
este suficientă mai puţină apă caldă.

NOTĂ

Dacă din greşeală valoarea [3-03] este setată mai
mare decât valoarea [3-02], va fi utilizată întotdeauna
valoarea [3-03].

Funcţia de diminuare automată

Funcţia de diminuare oferă posibilitatea de a reduce temperatura
încăperii. Funcţia de diminuare poate fi de exemplu activată în timpul
nopţii deoarece solicitările de temperatură din timpul nopţii şi zilei nu
sunt aceleaşi.

NOTĂ

■ Observaţi că în timpul operaţiunii de diminuare

pictograma va clipi.

■ Funcţia de diminuare este activată implicit.

■ Funcţia de diminuare poate fi combinată cu

funcţionarea cu valoare de referinţă automată
funcţie de vreme.

■ Funcţia de diminuare este o funcţie automată

programată zilnic.

Funcţia de diminuare este configurată prin reglaje locale. Consultaţi
capitolul "Reglajele locale" la pagina 16 pentru o descriere detaliată a
modului de setare a unuia sau mai multor reglaje locale.

■ [2-00] Stare: precizează dacă funcţia de diminuare este activată

(1) sau dezactivată (0)

■ [2-01] Ora de începere: ora la care este începută diminuarea

■ [2-02] Timp de oprire: ora la care este oprită diminuarea

■ [5-02] Temperatura diminuată a apei la ieşire (căderea de

temperatură)

T

65°C

A

5°C [5-02]

60°C

B

t

[2-01] [2-02]

A Valoarea de referinţă a temperaturii normale a apei la ieşire
B Temperatura apei la ieşire, inclusiv temperatura diminuată a apei

la ieşire

t Timp

T Temperatura

■ [3-00] Temperatură scăzută a mediului înconjurător (Lo_A):

temperatura din exterior scăzută.

■ [3-01] Temperatură ridicată a mediului înconjurător (Hi_A):

temperatura din exterior ridicată.

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

4PW60971-1C – 05.2011

Manual de exploatare

6

Operaţiunea de încălzire a apei menajere ( )

NOTĂ

Pentru modul de încălzire a apei menajere sunt posibile mai multe
operaţiuni:

Scopul fiecărei operaţiuni şi modul în care se efectuează
configurarea, sunt explicate mai jos.

Modurile de încălzire a apei menajere

T

D

Când nu este instalat rezervorul de apă menajeră
caldă nu este posibilă nici o operaţiune de încălzire a
apei menajere.

• operaţiunea de stocare (reglată automat sau manual)

• operaţiunea de reîncălzire

• operaţiunea de dezinfecţie

AB C

Valoarea de referinţă a temperaturii de stocare şi temporizarea sunt
reglaje locale. Consultaţi capitolul "Reglajele locale" la pagina 16
pentru o descriere detaliată a modului de setare a unuia sau mai
multor reglaje locale.

■ [1-00] Stare: defineşte dacă încălzirea apei menajere (mod de

stocare) în timpul nopţii este activată (1) sau nu (0).

■ [1-01] Ora de începere: ora din noapte la care apa menajeră

trebuie încălzită.

■ [1-02] Stare: defineşte dacă încălzirea apei menajere (mod de

stocare) în timpul zilei este activată (1) sau nu (0).

■ [1-03] Ora de începere: ora din zi la care apa menajeră trebuie

încălzită.

Reţineţi că deşi stocarea automată este un temporizator
de program preprogramat, ea este activă numai când
temporizatorul de program este activat. Aceasta înseamnă
că trebuie să apăsaţi butonul şi să confirmaţi că este
afişat pentru a vă asigura că stocarea automată va
funcţiona.

E

F

G

[5-01]

t

A Operaţiunea de stocare (dacă este activată)
B Operaţiunea de reîncălzire (dacă este activată)
C Operaţiunea de dezinfecţie (dacă este activată)

Reglaje locale

D Temperatura operaţiunii de dezinfecţie [5-00] (de ex. 70°C)
E Temperatura de stocare a apei calde [b-03] (de ex. 60°C)
F Temperatura maximă de reîncălzire a apei [b-01] (de ex. 45°C)
G Temperatura minimă de reîncălzire a apei [b-00] (de ex. 35°C)

t Timp

T Temperatura rezervorului de apă menajeră caldă

Stocarea automată

În acest mod, unitatea interioară va alimenta cu apă caldă rezervorul
de apă menajeră caldă pe baza unei scheme stabilite zilnic. Acest
mod va continua până se atinge valoarea de referinţă a temperaturii
de stocare. În timpul funcţionării în acest mod, pictograma va clipi
la intervale de 1 secundă.

Stocarea automată este modul recomandat de apă menajeră caldă.
În acest mod apa se încălzeşte în timpul nopţii (când cerinţele de
încălzire a spaţiului sunt mai scăzute) până se atinge valoarea de
referinţă a temperaturii de stocare. Apa încălzită este stocată în
rezervorul de apă menajeră caldă la o temperatură mai ridicată astfel
încât să poată satisface cerinţele de apă menajeră caldă tot timpul
zilei.

NOTĂ

Observaţi că pictograma va clipi numai în timpul
operaţiunii efective de stocare automată. Prezenţa
pictogramei luminate permanent nu înseamnă că
stocarea automată este activată, ci doar că este
activată reîncălzirea.

În timpul funcţionării este întotdeauna posibilă
anularea operaţiunii apăsând o dată butonul .

Reţineţi că după apăsarea butonului , este posibil să
se afişeze încă pictograma aprinsă permanent.

■ [b-03] Valoare de referinţă: temperatura de păstrare (vezi figura

"Modurile de încălzire a apei menajere" la pagina 7) valabilă

numai dacă [b-02]=0.

■ [b-02] Stare: defineşte dacă încălzirea apei menajere funcţie de

vreme este cuplată (1) sau decuplată (0).
Dacă este activată, valoarea de referinţă a stocării va fi setată în

funcţie de vreme. În cazul unor temperaturi ridicate a mediului
înconjurător (de ex. în timpul verii), temperatura apei care ali­mentează rezervorul de apă menajeră caldă va fi de asemenea
mai mare, astfel încât valoarea de referinţă a temperaturii de
stocare poate fi setată mai jos pentru a menţine aceeaşi
cantitate globală echivalentă de apă caldă în tot timpul anului.
Prin urmare se recomandă utilizarea acestei funcţii.

■ [b-04] Temperatura maximă automată de păstrare a apei

menajere calde: prestabilit = 70°C.

T

[b-04]

55°C

A

15°C25°C

A Temperatura mediului înconjurător
T Temperatura de stocare a apei menajere calde

NOTĂ

NOTĂ

Temperaturile mediului înconjurător pentru încălzirea
apei menajere funcţie de vreme (vezi figura) sunt fixe
şi nu pot fi schimbate.

Dacă este activată încălzirea apei menajere funcţie de
vreme [b-02], temperatura de stocare va fi setată
automat şi reglajul local [b-03] nu va avea importanţă.

Manual de exploatare

7

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

4PW60971-1C – 05.2011

NOTĂ

■ Asiguraţi-vă că apa menajeră caldă este încălzită
numai până la temperatura dorită a apei menajere
calde.

Începeţi cu o valoare de referinţă joasă a
temperaturii de stocare a apei menajere calde, şi
măriţi-o numai dacă simţiţi că temperatura apei
menajere calde furnizate nu este suficientă pentru
nevoile dvs. (aceasta depinde de schema dvs. de
utilizare a apei).

■ Asiguraţi-vă că apa menajeră caldă nu este încăl­zită inutil. Începeţi cu activarea stocării automate
pe timp de noapte (reglaj implicit). Dacă se pare
că operaţiunea de stocare a apei menajere calde
pe timpul nopţii nu este suficientă pentru nevoile
dvs., poate fi setată o stocare suplimentară pe
timp de zi.

■ Din raţiuni de economisire a energiei, se
recomandă activarea încălzirii apei menajere
funcţie de vreme.

Stocarea manuală

Acest mod va fi selectat manual şi va face ca unitatea interioară să
furnizeze imediat apă caldă la rezervorul de apă menajeră caldă.
Acest mod va continua până se atinge valoarea de referinţă a
temperaturii de stocare. Este o funcţie de producere o singură dată a
apei calde.

Selectarea operaţiunii de stocare manuală pentru încălzirea apei
menajere

1 Apăsaţi şi ţineţi apăsat butonul timp de 5 secunde pentru a

activa operaţiunea de stocare manuală.
Pictograma va începe să clipească la intervale de 1 secundă.

NOTĂ

Valoarea de referinţă a temperaturii de stocare este un reglaj local.
Consultaţi capitolul "Reglajele locale" la pagina 16 pentru o descriere
detaliată a modului de setare a unuia sau mai multor reglaje locale.

■ [b-03] Valoare de referinţă: temperatura de păstrare (vezi figura

"Modurile de încălzire a apei menajere" la pagina 7) valabilă

numai dacă [b-02]=0.

■ [b-02] Stare: defineşte dacă încălzirea apei menajere funcţie de

vreme este cuplată (1) sau decuplată (0).
Dacă este activată, valoarea de referinţă a stocării va fi setată în

funcţie de vreme. În cazul unor temperaturi ridicate a mediului
înconjurător (de ex. în timpul verii), temperatura apei care ali­mentează rezervorul de apă menajeră caldă va fi de asemenea
mai mare, astfel încât valoarea de referinţă a temperaturii de
stocare poate fi setată mai jos pentru a menţine aceeaşi
cantitate globală echivalentă de apă caldă în tot timpul anului.
Prin urmare se recomandă utilizarea acestei funcţii.

Observaţi că pictograma va clipi numai în
timpul funcţionării efective.

În timpul operaţiunii este întotdeauna posibilă
anularea acesteia apăsând butonul o dată.

Reţineţi că după apăsarea butonului , este
posibil să se afişeze încă pictograma aprinsă
permanent, însemnând că funcţia de reîncălzire
este activată.

■ [b-04] Temperatura maximă automată de păstrare a apei

menajere calde: prestabilit = 70°C.

T

[b-04]

55°C

A

15°C25°C

A Temperatura mediului înconjurător
T Temperatura de stocare a apei menajere calde

NOTĂ

Stocarea manuală este dezactivată automat când este atinsă
valoarea de referinţă pentru temperatura de stocare a apei menajere
calde. De asemenea ea poate fi oprită în orice moment prin apăsarea
butonului .

NOTĂ

Reîncălzirea

Acest mod previne răcirea apei menajere calde sub o anumită
temperatură. La activare, unitatea interioară va alimenta cu apă
caldă rezervorul de apă menajeră caldă când este atinsă valoarea
minimă de reîncălzire. Încălzirea apei menajere va continua până se
atinge temperatura maximă de reîncălzire.

Selectarea operaţiunii de reîncălzire pentru încălzirea apei
menajere

1 Utilizaţi butonul pentru a activa operaţiunea de reîncălzire.

2 Apăsaţi butonul din nou pentru a dezactiva operaţiunea de

Valorile de referinţă ale temperaturii minime şi maxime de reîncălzire
sunt reglaje locale. Consultaţi capitolul "Reglajele locale" la

pagina 16 pentru o descriere detaliată a modului de setare a unuia

sau mai multor reglaje locale.

■ [b-00]

■ [b-01] Valoare de referinţă: temperatura maximă de reîncălzire

NOTĂ

Temperaturile pentru încălzirea apei menajere funcţie
de vreme (vezi figura) sunt fixate şi nu pot fi
schimbate.

Dacă este activată încălzirea apei menajere funcţie de
vreme [b-02], temperatura de stocare va fi setată
automat şi reglajul local [b-03] nu va avea importanţă.

Se va afişa pictograma .

NOTĂ

Reţineţi că pictograma va fi luminată continuu
cât timp este activată funcţia de reîncălzire. Nu se
poate vedea când unitatea interioară reîncălzeşte
rezervorul de apă menajeră caldă.

reîncălzire.
Pictograma dispare.

Valoare de referinţă: temperatura minimă de reîncălzire

(vezi figura) "Modurile de încălzire a apei menajere" la pagina 7).

(vezi figura "Modurile de încălzire a apei menajere" la pagina 7).

Reţineţi că apăsarea butonului nu are nici o
influenţă asupra încălzirii apei menajere. Încălzirea
apei menajere este cuplată sau decuplată cu ajutorul
butonului şi/sau prin dezactivarea temporizatorului
de program pentru stocare.

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

4PW60971-1C – 05.2011

Manual de exploatare

8

Operaţiunea de dezinfecţie

Acest mod va dezinfecta rezervorul de apă menajeră caldă prin
încălzirea periodică a apei menajere la o anumită temperatură. În
timpul funcţionării acestui mod pictograma va clipi rapid la
intervale de 0,5 secundă.

NOTĂ

NOTĂ

Valoarea de referinţă a temperaturii de dezinfecţie este un reglaj local
precum durata, ziua şi ora de reţinere. Consultaţi capitolul "Reglajele

locale" la pagina 16 pentru o descriere detaliată a modului de setare

a unuia sau mai multor reglaje locale.

■ [4-00] Stare: precizează dacă funcţia de dezinfecţie este

■ [4-01] Interval de exploatare: ziua săptămânii în care apa

■ [4-02] Ora de începere: ora la care este începută operaţiunea

■ [5-00] Valoare de referinţă: temperatura de dezinfecţie a apei

■ [5-01] Durata: perioada de timp care defineşte cât timp trebuie

Chiar dacă toate temporizatoarele de program sunt dezactivate şi nu
există o funcţie de reîncălzire activă, funcţia de dezinfecţie va
funcţiona dacă este instalat un rezervor de apă menajeră caldă iar
reglajul local [4-00] este setat pe ON.

Observaţi că pictograma va clipi numai în timpul
funcţionării efective.

În timpul funcţionării este oricând posibilă anularea
funcţiei de dezinfecţie apăsând butonul o dată.

Reţineţi că după apăsarea butonului , este posibil să
se afişeze încă pictograma aprinsă permanent,
însemnând că funcţia de reîncălzire este activată.

Dacă este instalat un rezervor de apă menajeră caldă,
funcţia de dezinfecţie este activată implicit.

activată (1) sau dezactivată (0).

menajeră trebuie încălzită.

de dezinfecţie.

care trebuie atinsă (vezi figura) "Modurile de încălzire a apei

menajere" la pagina 7).

menţinută valoarea de referinţă a temperaturii de dezinfecţie.

Funcţionarea în regim de urgenţă

■ [8-02] Funcţionarea în regim de urgenţă

În timpul modului de urgenţă încălzirea este efectuată numai de
setul încălzitor, şi nu de pompa termică.

Activarea modului de urgenţă este efectuată prin schimbarea
reglajului local [8-02]=1.

Activarea modului de urgenţă va opri funcţionarea pompei
termice. Pompa unităţii interioare va fi pornită, dar încălzirea în
sine este efectuată de setul încălzitor. Dacă nu există situaţii de
eroare la termistoarele turului sau returului apei, setul încălzitor
poate porni pentru a urma funcţionarea de urgenţă.

NOTĂ

Înainte de activarea funcţionării de urgenţă, aveţi
grijă să activaţi setul încălzitor. Încălzitorul va
rămâne în modul de urgenţă până când reglajul
local este setat înapoi la [8-02]=0 prestabilit.

Funcţionarea în mod silenţios ( )

Funcţionarea în mod silenţios înseamnă că unitatea interioară
funcţionează la turaţie redusă a compresorului, astfel încât zgomotul
produs de unitatea interioară se diminuează. Aceasta înseamnă că
va dura mai mult timp până se atinge valoarea de referinţă cerută a
temperaturii. Evitaţi aceasta când în interior este necesar un anumit
nivel de încălzire.

Selectarea funcţionării în mod silenţios

1 Utilizaţi butonul pentru a activa funcţionarea în mod silenţios.

Se afişează pictograma .
Dacă regulatorul este setat la nivelul de autorizare 2 sau 3

(consultaţi "Reglaje locale" din manualul de instalare), butonul

nu este acţionabil.

2 Apăsaţi din nou butonul pentru a dezactiva funcţionarea în

mod silenţios.
Pictograma dispare.

Există 3 niveluri diferite de funcţionare în mod silenţios. Modul
silenţios dorit este stabilit printr-un reglaj local. Consultaţi capitolul

"Reglajele locale" la pagina 16 pentru o descriere detaliată a modului

de setare a unuia sau mai multor reglaje locale.

■ [8-03] Stare: defineşte nivelul de funcţionare cu zgomot redus

(mod silenţios).

Solicitarea simultană de încălzire a spaţiului şi încălzire a
apei menajere

Unitatea nu poate efectua încălzirea apei menajere şi încălzirea
spaţiului în acelaşi timp. Dacă ambele moduri sunt solicitate în
acelaşi timp, unitatea va încălzi până la temperatura maximă de
reîncălzire într-un timp. În timpul acestei perioade, încălzirea
spaţiului nu este posibilă.

■ Dacă utilizaţi controlul cu telecomanda al temperaturii încăperii:
Când se atinge temperatura de reîncălzire, termostatul de

încăpere al telecomenzii va decide încălzirea suplimentară a
rezervorului de apă menajeră caldă pentru a preveni scăderea
prea accentuată a temperaturii încăperii.

■ Dacă utilizaţi termostatul de încăpere extern:
Când se atinge temperatura de reîncălzire, încălzirea suplimen-

tară a rezervorului de apă menajeră caldă va fi decisă de stările
termo ale termostatului de încăpere extern şi de temporizatoa­rele în funcţiune programate de instalator.

■ Dacă utilizaţi controlul cu telecomanda al temperaturii apei la
ieşire:

Când este atinsă temperatura de reîncălzire, încălzirea
suplimentară a rezervorului de apă menajeră caldă va fi decisă
de temporizatoarele în funcţiune programate de instalator.

T

A

B

Alte moduri de funcţionare

Operaţiunea de punere în funcţiune ( )

În timpul punerii în funcţiune, se afişează pictograma , indicând
că pompa termică se pune în funcţiune şi nu funcţionează într-un
regim staţionar.

Operaţiunea de dezgheţare ( )

În operaţiunea de încălzire a spaţiului sau de încălzire a apei
menajere, datorită temperaturii scăzute din exterior schimbătorului
de căldură exterior poate îngheţa. Dacă survine acest risc, sistemul
intră în modul de dezgheţare. Acesta inversează ciclul şi ia căldură
din sistemul interior pentru a preveni îngheţarea sistemului exterior.
După maxim 12 minute de operaţiune de dezgheţare, sistemul revine
la operaţiunea de încălzire a spaţiului.

Manual de exploatare

9

t

A Temperatura de stocare
B Temperatura maximă de reîncălzire

t Timp

T Temperatura de stocare a apei menajere calde

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

4PW60971-1C – 05.2011

Modul de citire a temperaturii

19°C

19°C

19°C

22°C

21°C

62°C

62°C

62°C

65°C

64°C

18°C

57°C

5:00

23:00

19°C

18°C

19°C

22°C

21°C

62°C

60°C

62°C

65°C

64°C

19°C

62°C

19°C

62°C

19°C

62°C

57°C

60°C

Pe telecomandă pot fi afişate temperaturile curente.
1 Apăsaţi şi ţineţi apăsat butonul timp de 5 secunde.

Este afişată temperatura apei la ieşire (pictogramele şi
şi clipesc).

2 Utilizaţi butoanele şi pentru a afişa:

• Temperatura apei la intrare (pictogramele şi clipesc
şi pictograma clipeşte încet).

• Temperatura interioară (pictogramele şi clipesc).

• Temperatura exterioară (pictogramele şi clipesc).

• Temperatura rezervorului de alimentare cu apă caldă
(pictogramele şi clipesc).

3 Apăsaţi din nou butonul pentru a părăsi acest mod. Dacă

nu este apăsat nici un buton, telecomanda părăseşte modul de
afişare după 10 secunde.

Funcţionarea temporizatorului de program

La funcţionarea cu temporizatorul de program, instalaţia este contro­lată de temporizatorul de program. Acţiunile programate cu tempori­zatorul de program vor fi executate automat.

Temporizatorul de program este activat (pictograma
dezactivat (pictograma nu este afişată), prin apăsarea butonului

.

Încălzirea spaţiului

Consultaţi "Programarea încălzirii spaţiului" la pagina 13.

Pot fi programate cinci acţiuni pe fiecare zi a săptămânii, în total
35 acţiuni.

Temporizatorul de program pentru încălzirea spaţiului poate fi progra­mat în 2 moduri diferite: pe baza valorii de referinţă a temperaturii
(atât temperatura apei la ieşire cât şi temperatura încăperii) şi pe
baza instrucţiunii ON/OFF.

Metoda dorită este setată prin reglaj local. Consultaţi capitolul

"Reglajele locale" la pagina 16 pentru o descriere detaliată a modului

de setare a unuia sau mai multor reglaje locale.

■ [0-03] Stare: defineşte dacă instrucţiunea ON/OFF poate fi

utilizată la temporizatorul de program pentru încălzirea spaţiului.

NOTĂ

În următoarele tabele sunt prezentate ambele metode de interpretare
a temporizatorului de program.

Metoda 1
[0-03]=1
(prestabilit)

În timpul
funcţionării

Când apăsaţi
butonul

Când apăsaţi
butonul /

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

4PW60971-1C – 05.2011

Încălzirea spaţiului pe baza valorii de referinţă a
temperaturii (metoda 1) este activată implicit, astfel
încât sunt posibile numai devieri de temperatură (fără
instrucţiune ON/OFF).

Avantajul acestei metode este că puteţi decupla simplu
operaţiunea de încălzire a spaţiului apăsând butonul

fără a dezactiva operaţiunea de stocare automată

(a)

a apei menajere calde (de ex. în timpul verii când nu
este necesară încălzirea spaţiului)

Încălzirea spaţiului pe baza valorii de referinţă a
temperaturii

În timpul funcţionării temporizatorului de program,
LED-ul indicator al funcţionării este aprins continuu.

Temporizatorul de program pentru încălzirea spaţiului se
va opri şi nu va porni din nou.
Regulatorul va fi decuplat (LED-ul indicator al funcţionării
se va stinge).

Totuşi, pictograma temporizatorului de program va
rămâne afişată, însemnând că încălzirea apei menajere
rămâne activată.

(a) Pentru temperatura apei la ieşire şi/sau temperatura încăperii

Temporizatorul de program pentru încălzirea spaţiului şi
încălzirea apei menajere împreună cu modul silenţios
vor fi oprite şi nu vor mai reporni.

Pictograma temporizatorului de program nu va mai fi
afişată.

afişată) sau

Exemplu de funcţionare: Temporizator de program pe baza valorilor
de referinţă ale temperaturii.

Când funcţia de diminuare este activată, operaţiunea de diminuare
va avea prioritate faţă de acţiunea programată în temporizatorul de
program.

T

22

22°C

65

1

19°C19°C19°C

19

62

62°C62°C

65°C

19

62

62°C

21

21°C

64

64°C

19

62

t

16:00

0:30

6:30 9:00

T

2

18°C

18

60

60°C

57

23:00

A

57°C

5:00

5:0023:00

t

T

22

22°C

65°C

3

19

19°C

62

62°C62°C

1 Temporizator de program
2 Funcţia de diminuare
3 Când atât funcţia de diminuare cât şi temporizatorul de program

A Funcţia de diminuare

t Timp

T Valoarea de referinţă a temperaturii

65

60

60°C

16:00

sunt activate

Temperatura încăperii

Temperatura apei la ieşire

23:00

0:30

18

18°C

57

57°C

21

21°C

64°C

64

19

19°C

19

19°C

62°C

62°C

62

62

5:00 9:00

6:30

19

19°C

19°C

19

62°C

62

62

t

Manual de exploatare

10

Metoda 2

18°C

60°C

5:00

23:00

19°C

19°C

22°C

21°C

62°C

62°C

65°C

64°C

19°C

19°C

22°C

21°C

62°C

62°C

65°C

64°C
18°C

60°C

[0-03]=0

În timpul
funcţionării

Când apăsaţi
butonul

Când apăsaţi
butonul /

Încălzirea spaţiului pe baza instrucţiunii ON/OFF

Când temporizatorul de program decuplează încălzirea
spaţiului, regulatorul va fi decuplat (LED-ul indicator al
funcţionării se va stinge). Reţineţi că aceasta nu
influenţează încălzirea apei menajere.

Temporizatorul de program pentru încălzirea spaţiului se
va opri (când este activ la acel moment) şi va porni din
nou la următoarea cuplare programată a funcţiei.
"Ultima" comandă programată anulează comanda
programată "precedentă" şi va rămâne activă până
survine "următoarea" comandă programată.

Exemplu: să presupunem că momentul actual este
17:30 şi acţiunile sunt programate la 13:00, 16:00 şi
19:00. "Ultima" comandă programată (16:00) anulează
comanda programată "anterioară" (13:00) şi va
rămâne activă până la "următoarea" comandă
programată (19:00).

Deci, pentru a şti reglajul actual, trebuie să consultăm
ultima comandă programată. Este clar că "ultima"
comandă programată poate proveni din ziua precedentă.
Consultaţi "Consultarea acţiunilor programate" la

pagina 14.

Regulatorul va fi decuplat (LED-ul indicator al funcţionării
se va stinge).

Totuşi pictograma temporizatorului de program va
rămâne afişată, însemnând că încălzirea apei menajere
rămâne activată.

Temporizatorul de program pentru încălzirea spaţiului şi
încălzirea apei menajere împreună cu modul silenţios
vor fi oprite şi nu vor mai reporni.

Pictograma temporizatorului de program nu va mai fi
afişată.

Exemplu de funcţionare: Instrucţiunea ON/OFF pe baza
temporizatorului de program.

Când funcţia de diminuare este activată, operaţiunea de diminuare
va avea prioritate faţă de acţiunea programată în temporizatorul de
program dacă instrucţiunea ON este activă. Dacă instrucţiunea OFF
este activă, aceasta va avea prioritate faţă de funcţia de diminuare.
În orice moment instrucţiunea OFF va avea cea mai mare prioritate.

B

22

22°C

65°C

1

19°C19°C

19

62°C62°C

62

65

OFF ONON

21

21°C

64°C

64

19

62

t

9:00

16:00

18

23:00

18°C

60

60°C

A

2

B

22

22°C

65°C

65

19

19°C19°C

62°C62°C

62

3

16:00

23:00

18

18°C

60

60°C

6:300:30

t

5:00

5:0023:00

OFF ONON

21

21°C

64°C

64

19

62

t

6:30 9:00

1 Temporizator de program
2 Funcţia de diminuare
3 Când atât funcţia de diminuare cât şi temporizatorul de program

sunt activate

A Funcţia de diminuare
B Instrucţiune ON/OFF

t Timp

T Valoarea de referinţă a temperaturii

Temperatura încăperii

Temperatura apei la ieşire

Manual de exploatare

11

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

4PW60971-1C – 05.2011

Încălzirea apei menajere

Încălzirea apei menajere poate fi efectuată prin mai multe moduri
standard de funcţionare:

• Stocare automată: prin reglaj local, o dată în timpul nopţii
şi/sau o dată în timpul după amiezii apa este încălzită până
la valoarea de referinţă a stocării.

• Stocare manuală: dacă datorită unor circumstanţe speciale,
producţia de apă caldă (până la valoarea de referinţă a
stocării) este necesară imediat (1 dată), poate fi utilizată
această funcţie.

• Reîncălzirea: Funcţia de reîncălzire poate fi activată
împreună cu sau separat faţă de operaţiunea de stocare
automată dacă utilizatorul doreşte să menţină rezervorul de
apă menajeră caldă la temperatura minimă de reîncălzire.

Pe lângă modurile standard de încălzire a apei menajere, este de
asemenea posibilă programarea liberă a operaţiunii de încălzire a
apei menajere prin temporizatorul de program (consultaţi

"Programarea modului silenţios sau încălzirea apei menajere" la
pagina 14). Atunci modul este cuplat sau decuplat la o oră

programată. Pot fi programate cinci acţiuni pe fiecare mod. Aceste
acţiuni sunt repetate zilnic (program suplimentar de stocare în plus
faţă de funcţionalitatea de stocare automată ziua şi noaptea).

NOTĂ

■ Reţineţi că în temporizatorul de program poate fi
programată numai ora de începere şi de încetare
a încălzirii apei menajere. Când încălzirea apei
menajere este activată, apa va fi încălzită până la
valoarea de referinţă a stocării. Valoarea de
referinţă a stocării este setată prin reglaj local.

■ Din raţiuni legate de economisirea energiei, luaţi
în considerare orele cu tarife reduse pentru
electricitate când programaţi temporizatorul de
program pentru încălzirea apei menajere.

Modul silenţios

Consultaţi "Programarea modului silenţios sau încălzirea apei

menajere" la pagina 14.

Cuplează şi decuplează modul la o oră programată. Pot fi
programate cinci acţiuni pe fiecare mod. Aceste acţiuni sunt repetate
zilnic.

NOTĂ

■ Dacă funcţia de repornire automată este dezacti­vată, temporizatorul de program nu va fi activat
când alimentarea cu energie electrică revine la
unitate după o pană de curent. Apăsaţi butonul

pentru a activa temporizatorul de program din

nou.

■ La restabilirea alimentării de la reţea după o pană
de curent, funcţia de repornire automată aplică
din nou configurările interfeţei utilizatorului la
momentul întreruperii alimentării de la reţea (dacă
timpul este mai scurt de 2 ore). Este prin urmare
recomandat să lăsaţi funcţia de repornire
automată activată.

■ Schema programată este acţionată de timp. De
aceea, este esenţială potrivirea corectă a orei şi
zilei săptămânii.

Consultaţi "Potrivirea ceasului" la pagina 4.

■ Când temporizatorul de program nu este activat
(nu este afişată pictograma ), acţiunile
temporizatorului de program nu vor fi executate!

■ Acţiunile programate nu sunt stocate în conformi­tate cu sincronizarea lor ci în conformitate cu ora
programării. Aceasta înseamnă că acţiunea care
a fost programată prima primeşte numărul 1, cu
toate că este executată după alte numere de
acţiuni programate.

Programarea şi consultarea temporizatorului de program

Programarea temporizatorului de program este flexibilă (puteţi
adăuga, îndepărta sau modifica acţiunile programate ori de câte ori e
necesar) şi directă (etapele programării sunt limitate la minim).
Totuşi, înainte de a programa temporizatorul de program, reţineţi:

■ Familiarizaţi-vă cu pictogramele şi butoanele. Veţi avea nevoie
de ele când programaţi. Consultaţi "Butoanele şi pictogramele

telecomenzii" la pagina 3.

■ Completaţi formularul de la sfârşitul acestui manual. Acest
formular vă poate ajută să definiţi acţiunile necesare pentru
fiecare zi. Ţineţi minte că:

- În programul de încălzire a spaţiului, în funcţie de modelul 4

sau 5 al telecomenzii acţiunile pot fi programate pe zi
lucrătoare. Aceleaşi acţiuni se repetă săptămânal.

- La încălzirea apei menajere şi în programul modului silenţios,

în funcţie de modelul 4 sau 5 al telecomenzii acţiunile pot fi
programate pe mod. Aceleaşi acţiuni se repetă zilnic.

NOTĂ

■ Nu vă grăbiţi pentru a introduce corect toate datele.

■ Încercaţi să programaţi acţiunile în ordine cronologică: începeţi

cu acţiunea 1 pentru prima acţiune şi terminaţi cu cel mai mare
număr pentru ultima acţiune. Aceasta nu este o cerinţă dar va
simplifica interpretarea programului mai târziu.

■ Dacă 2 sau mai multe acţiuni sunt programate pentru aceeaşi zi
şi în acelaşi moment, va fi executată numai acţiunea cu cel mai
mare număr de acţiune.

Exemplu:

Acţiuni programate Acţiuni executate

Timp (oră)

1 16:00 — 22 1 06:00 — 21
2 18:00 — OFF 2 08:00 — 23
3 08:00 — 23 3 16:00 — 22
4 06:00 — 21 4 18:00 — OFF
5 18:00 — 26

■ Întotdeauna puteţi modifica, adăuga sau elimina acţiunile
programate mai târziu.

Model telecomandă: 4 acţiuni
Model telecomandă: 5 acţiuni

Temperatura

(°C)

Timp (oră)

Temperatura

(°C)

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

4PW60971-1C – 05.2011

Manual de exploatare

12

Programarea încălzirii spaţiului

5 sec

5 sec

Programarea încălzirii spaţiului este efectuată după cum urmează:

NOTĂ

Revenirea la etapele anterioare ale procedurii de pro­gramare fără salvarea configurărilor modificate este
efectuată apăsând butonul .

1 Apăsaţi butonul pentru a lansa modul de programare/

consultare.

2 Selectaţi modul de funcţionare pe care doriţi să-l programaţi cu

ajutorul butoanelor şi .
Modul curent clipeşte.

3 Apăsaţi butonul pentru a confirma modul selectat.

Ziua actuală clipeşte.

4 Selectaţi ziua pe care doriţi să o consultaţi sau să o programaţi

cu ajutorul butoanelor şi .
Ziua selectată clipeşte.

5 Apăsaţi butonul pentru a confirma ziua selectată.

6 Ţineţi apăsat butonul timp de 5 secunde pentru a programa

acţiunile detaliate.
Apare prima acţiune programată a zilei selectate.

7 Utilizaţi butonul pentru a selecta numărul acţiunii pe care

doriţi să o programaţi sau să o modificaţi.

8 Utilizaţi butoanele şi pentru a seta ora corectă a

acţiunii.

9 Utilizaţi butoanele şi pentru a seta

temperatura apei la ieşire.

10 Utilizaţi butoanele şi pentru a seta temperatura

încăperii.

11 Utilizaţi butonul pentru a selecta:

- : pentru a decupla încălzirea şi telecomanda.

- : pentru a selecta calculul automat al temperaturii pentru

temperatura apei la ieşire

Utilizaţi butoanele şi pentru a seta valoarea
corespunzătoare a devierii (consultaţi "Operaţiunea de încălzire

a spaţiului ( )" la pagina 5 pentru informaţii suplimentare

despre valoarea de referinţă funcţie de vreme).

12 Repetaţi etapele 7 până la 10 pentru a programa celelalte

acţiuni ale zilei selectate.
Când toate acţiunile au fost programate, asiguraţi-vă că ecranul

afişează numărul de acţiune cel mai mare pe care doriţi să-l
salvaţi.

13 Apăsaţi butonul timp de 5 secunde pentru a stoca acţiunile

programate.
Dacă butonul este apăsat când este afişat numărul de

acţiune 3, acţiunile 1, 2 şi 3 sunt stocate dar 4 şi 5 sunt şterse.
Reveniţi automat la etapa 6.
Prin apăsarea butonului de mai multe ori, veţi reveni la

etapele anterioare ale acestei proceduri şi în final reveniţi la
funcţionarea normală.

14 Reveniţi automat la etapa 6, începeţi din nou să programaţi ziua

următoare.

Manual de exploatare

13

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

4PW60971-1C – 05.2011

Programarea modului silenţios sau încălzirea apei
menajere

10 Repetaţi etapele 7 până la 10 pentru a programa celelalte

acţiuni ale modului selectat.
Când toate acţiunile au fost programate, asiguraţi-vă că ecranul

afişează numărul de acţiune cel mai mare pe care doriţi să-l
salvaţi.

11 Apăsaţi butonul timp de 5 secunde pentru a stoca acţiunile

programate.
Dacă butonul este apăsat când este afişat numărul de

acţiune 3, acţiunile 1, 2 şi 3 sunt stocate dar 4 şi 5 sunt şterse.
Prin apăsarea butonului de mai multe ori, veţi reveni la

etapele anterioare ale acestri proceduri şi în final reveniţi la
funcţionarea normală.

12 Reveniţi automat la etapa, începeţi din nou să programaţi ziua

următoare 6.

Consultarea acţiunilor programate

Consultarea modului de încălzire a spaţiului, de încălzire a apei
menajere sau a modului silenţios este efectuată după cum urmează:

Programarea încălzirii apei menajere sau a modului silenţios este
efectuată după cum urmează:

NOTĂ

Revenirea la etapele anterioare ale procedurii de
programare fără salvarea configurărilor modificate
este efectuată apăsând butonul .

1 Apăsaţi butonul pentru a lansa modul de programare/

consultare.

2 Selectaţi modul de funcţionare pe care doriţi să-l programaţi cu

ajutorul butoanelor şi .
Modul curent clipeşte.

3 Apăsaţi butonul pentru a confirma modul selectat.

4 Selectaţi ziua pe care doriţi să o programaţi cu ajutorul

butoanelor şi .
Ziua actuală clipeşte.

5 Apăsaţi butonul pentru a confirma ziua selectată.

6 Ţineţi apăsat butonul timp de 5 secunde pentru a programa

acţiunile detaliate
Apare prima acţiune programată a zilei selectate.

7 Utilizaţi butonul pentru a selecta numărul acţiunii pe care

doriţi să o programaţi sau să o modificaţi.

8 Utilizaţi butoanele şi pentru a seta ora corectă a

acţiunii.

9 Utilizaţi butonul pentru a selecta sau deselecta ca

acţiune.

NOTĂ

Revenirea la etapele anterioare ale acestei proceduri
este efectuată apăsând butonul .

1 Apăsaţi butonul pentru a lansa modul de programare/

consultare.

2 Selectaţi modul de funcţionare pe care doriţi să-l consultaţi cu

ajutorul butoanelor şi .
Modul curent clipeşte.

3 Apăsaţi butonul pentru a confirma modul selectat.

Ziua actuală clipeşte.

4 Selectaţi ziua pe care doriţi să o consultaţi cu ajutorul butoanelor

şi .

Ziua selectată clipeşte.

5 Apăsaţi butonul pentru a confirma ziua selectată.

Apare prima acţiune programată a zilei selectate.

6 Utilizaţi butoanele şi pentru a consulta celelalte

acţiuni programate ale acelei zile.
Acesta se numeşte modul de citire. Acţiunile de program goale

(de ex., 4 şi 5) nu sunt afişate.
Prin apăsarea butonului de mai multe ori veţi reveni la

etapele anterioare ale acestei proceduri şi în final reveniţi la
funcţionarea normală.

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

4PW60971-1C – 05.2011

Manual de exploatare

14

Sfaturi şi trucuri

Programarea zilei (zilelor) următoare

După confirmarea acţiunilor programate ale unei anumite zile (adică
după apăsarea butonului timp de 5 secunde), apăsaţi butonul
o dată. Puteţi selecta acum o altă zi utilizând butoanele şi

, şi reporniţi consultarea şi programarea.

Copierea acţiunilor programate pentru ziua următoare

În programul de încălzire a spaţiului este posibilă copierea tuturor
acţiunilor programate ale unei anumite zile pentru ziua următoare (de
ex., copierea tuturor acţiunilor programate de la " " până la " ").

Pentru a copia acţiunile programate pentru ziua următoare, procedaţi
după cum urmează:

1 Apăsaţi butonul pentru a lansa modul de programare/

consultare.
Modul curent clipeşte.

2 Selectaţi modul de funcţionare pe care doriţi să-l programaţi cu

ajutorul butoanelor şi .
Modul curent clipeşte.
Puteţi părăsi programarea apăsând butonul .

3 Apăsaţi butonul pentru a confirma modul selectat.

Ziua actuală clipeşte.

4 Selectaţi ziua pe care doriţi să o copiaţi pentru ziua următoare

cu ajutorul butoanelor şi .
Ziua selectată clipeşte.
Puteţi reveni la etapa 2 prin apăsarea butonului .

5 Apăsaţi simultan butoanele şi timp de 5 secunde.

După 5 secunde ecranul va afişa ziua următoare (de ex., " " dacă
" " a fost selectat primul). Aceasta indică faptul că ziua a fost
copiată.

Puteţi reveni la etapa 2 prin apăsarea butonului .

Ştergerea uneia sau mai multor acţiuni programate

Ştergerea uneia sau mai multor acţiuni programate este efectuată în
aceeaşi timp cu stocarea acţiunilor programate.

Când toate acţiunile pentru o zi au fost programate, asiguraţi-vă că
ecranul afişează numărul de acţiune cel mai mare pe care doriţi să-l
salvaţi. Prin apăsarea butonului timp de 5 secunde, veţi stoca
toate acţiunile cu excepţia celora având numere mai mari decât
numărul care este afişat.

De ex., când butonul este apăsat când este afişat numărul de
acţiune 3, acţiunile 1, 2 şi 3 vor fi stocate dar 4 şi 5 vor fi şterse.

Ştergerea unui mod
1 Apăsaţi

consultare.

2 Selectaţi modul de funcţionare pe care doriţi să-l ştergeţi cu

ajutorul butoanelor şi .
Modul curent clipeşte.

3 Apăsaţi butoanele şi simultan timp de 5 secunde pentru

a şterge modul selectat.

butonul pentru a lansa modul de programare/

Ştergerea unei zile a săptămânii
1 Apăsaţi

consultare.

2 Selectaţi modul de funcţionare pe care doriţi să-l ştergeţi cu

ajutorul butoanelor şi .
Modul curent clipeşte.

3 Apăsaţi butonul pentru a confirma modul selectat.

Ziua actuală clipeşte.

4 Selectaţi ziua pe care doriţi să o ştergeţi cu ajutorul butoanelor

Ziua selectată clipeşte.

5 Apăsaţi butoanele şi simultan timp de 5 secunde pentru

a şterge ziua selectată.

butonul pentru a lansa modul de programare/

şi .

Exploatarea opţiunii alarmă la distanţă

O placă cu circuite imprimate opţională pentru intrare/ieşire digitală
EKRP1HBA poate fi conectată la unitatea interioară şi poate fi
utilizată pentru supravegherea de la distanţă a sistemului. Această
cartelă de adrese oferă 3 ieşiri fără tensiune:

■ Ieşirea 1 = TERMO ON/OFF
această ieşire va fi activată când unitatea este în modul de

încălzire a spaţiului.

■ Ieşirea 2 = SEMNAL DE ALARMĂ
această ieşire va fi activată când unitatea dvs. este într-o

situaţie de eroare.

■ Ieşirea 3 = ON/OFF MOD DE APĂ MENAJERĂ CALDĂ
Această ieşire va fi activată când unitatea este în modul de

încălzire a apei menajere.

Pentru detalii suplimentare despre conexiunile cablajului acestei
opţiuni, consultaţi schema de conexiuni a unităţii.

Exploatarea telecomenzii opţionale

Dacă în afară de telecomanda principală este instalată şi tele­comandă opţională, prima telecomandă (principală) poate accesa
toate setările, în timp ce a doua telecomandă (secundară) nu poate
accesa setările de programare şi setările parametrilor.

Consultaţi manualul de instalare pentru detalii suplimentare.

Manual de exploatare

15

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

4PW60971-1C – 05.2011

Reglajele locale

Configurarea sistemului Daikin este efectuată prin reglaje locale.

În acest manual de exploatare sunt explicate toate reglajele locale
legate de exploatarea a unităţii şi de solicitarea utilizatorului. O listă a
tuturor acelor reglaje locale şi valori implicite este dată în "Tabelul

reglajelor locale" la pagina 17. În aceeaşi listă am prevăzut 2 coloane

pentru a înregistra datele şi valoarea reglajelor locale modificate faţă
de valoarea implicită.

Pentru lista completă a reglajelor locale consultaţi manualul de
instalare.

Toate reglajele locale sunt accesibile şi programabile prin interfaţa
utilizatorului de pe unitatea interioară.

Fiecărui reglaj local îi este atribuit un număr sau un cod din 3 cifre, de
exemplu [5-03], care este afişat pe ecranul interfeţei utilizatorului.
Prima cifră [5] indică "primul cod" sau grupul de reglaj local. A doua şi
a treia cifră [03] indică împreună "al doilea cod".

Procedură

Pentru a modifica unul sau mai multe reglaje locale, procedaţi după
cum urmează.

NOTĂ

■ Înainte de livrare, valorile setate au fost stabilite
aşa cum este prezentat în "Tabelul reglajelor

locale" la pagina 17.

■ La ieşirea din MODUL DE REGLAJ LOCAL, pe
ecranul LCD al telecomenzii poate fi afişat "88" în
timp ce unitatea se iniţializează.

La funcţionarea prin reglaje locale puteţi observa că există
mai multe reglaje locale aşa cum se menţionează în

"Tabelul reglajelor locale" la pagina 17. Aceste reglaje

locale nu sunt aplicabile şi nu pot fi schimbate!

3

1

2

1 Apăsaţi butonul timp de minim 5 secunde pentru a lansa

MODUL DE REGLAJ LOCAL.
Va fi afişată pictograma (3). Este afişat codul reglajului
local curent selectat (2), cu valoarea setată afişată în
partea dreaptă (1).

2 Apăsaţi butonul pentru a selecta primul cod al reglajului

local corespunzător.

3 Apăsaţi butonul pentru a selecta al doilea cod al

reglajului local corespunzător.

4 Apăsaţi butonul şi butonul pentru a

modifica valoarea setată a reglajului local selectat.

5 Salvaţi noua valoare prin apăsarea butonului .

6 Repetaţi etapele 2 până la 4 pentru a modifica alte reglaje locale

după necesităţi.

7 Când aţi terminat, apăsaţi butonul " " pentru a ieşi din MODUL

DE REGLAJ LOCAL

.

NOTĂ

Schimbările efectuate la un anumit reglaj local sunt
stocate numai când este apăsat butonul .
Navigarea spre un cod de reglaj local nou sau
apăsarea butonului va anula schimbarea făcută.

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

4PW60971-1C – 05.2011

Manual de exploatare

16

Tabelul reglajelor locale

Al

Primul

doilea
cod

cod

0 Configurarea telecomenzii

1 Temporizarea automată a stocării pentru încălzirea apei menajere

2 Funcţia de diminuare automată

3 Valoarea de referinţă funcţie de vreme

4 Funcţia de dezinfecţie

5 Valoarea de referinţă de diminuare şi dezinfecţie automată

6 Configurare opţională

7 Configurare opţională

Denumirea setării

00 Reglaj legat de instalare 2 2~3 1 —

01 Reglaj legat de instalare 0 –5~5 0,5 °C

02 Nu este cazul. Nu modificaţi valoarea prestabilită. 1 (ON) — — —

03 Stare: mod de temporizator de program pentru

încălzirea spaţiului

00 Stare: stocare pe timp de noapte 1 (ON) 0/1 — —

01 Ora de începere a stocării pe timp de noapte 1:00 0:00~23:00 1:00 oră

02 Stare: stocare pe timp de zi 0 (OFF) 0/1 — —

03 Ora de începere a stocării pe timp de zi 15:00 0:00~23:00 1:00 oră

00 Stare: operaţiunea de diminuare 1 (ON) 0/1 — —

01 Ora de începere a operaţiunii de diminuare 23:00 0:00~23:00 1:00 oră

02 Ora de oprire a operaţiunii de diminuare 5:00 0:00~23:00 1:00 oră

00 Temperatură scăzută a mediului înconjurător

(Lo_A)

01 Temperatură ridicată a mediului înconjurător

(Hi_A)

02 Valoare de referinţă la temperatura scăzută a

mediului înconjurător (Lo_Ti)

03 Valoare de referinţă la temperatura ridicată a

mediului înconjurător (Hi_Ti)

00 Stare: operaţiune de dezinfecţie 1 (ON) 0/1 — —

01 Selectarea zilei operaţiunii de dezinfecţie Fri Mon~Sun — —

02 Ora de începere a operaţiunii de dezinfecţie 23:00 0:00~23:00 1:00 oră

00 Valoare de referinţă: temperatura operaţiunii de

dezinfecţie

01 Durata operaţiunii de dezinfecţie 10 5~60 5 min

02 Temperatura diminuată a apei la ieşire 5 0~10 1 °C

03 Temperatura diminuată a încăperii 18 17~23 1 °C

00 Reglaj legat de instalare 0 (OFF) 0/1 — —

01 Reglaj legat de instalare 0 (OFF) 0/1 — —

02 Reglaj legat de instalare 0 (OFF) 0/1 — —

03 Reglaj legat de instalare 0 (OFF) 0/1 — —

04 Reglaj legat de instalare 0 0/2 1 —

00 Reglaj legat de instalare 1 (ON) 0/1 — —

01 Nu este cazul. Nu modificaţi valoarea prestabilită. 0 (OFF) — — —

02 Reglaj legat de instalare 0 (A) 0/1 — —

03 Reglaj legat de instalare 0 (OFF) 0/1 — —

04 Reglaj legat de instalare 0 (OFF) 0/1 — —

Setare de instalator diferită faţă de valoarea

implicită

Valoare

implicită

1 (ON) 0/1 — —

–10 –20~5 1 °C

15 10~20 1 °C

70 25~80 1 °C

45 25~80 1 °C

70 60~75 5 °C

Interval Etapa UnitateData Valoare Data Valoare

Manual de exploatare

17

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

4PW60971-1C – 05.2011

Setare de instalator diferită faţă de valoarea

implicită

Valoare

implicită

Interval Etapa UnitateData Valoare Data Valoare

Primul
cod

Al
doilea
cod

Denumirea setării

8 Configurare opţională

00 Reglaj legat de instalare 1 (ON) 0/1 — —

01 Reglaj legat de instalare 1 (ON) 0/1 — —

02 Modul de urgenţă 0 (OFF) 0/1 — —

03 Stare: nivel redus de zgomot 1 1~3 1 —

04 Reglaj legat de instalare 0 0~2 1 —

9 Compensarea automată a temperaturii

00 Reglaj legat de instalare 0 –2~2 0,2 °C

01 Reglaj legat de instalare 0 –5~5 0,5 °C

02 Reglaj legat de instalare 0 –5~5 0,5 °C

A Configurare opţională

00 Reglaj legat de instalare 0 0~2 1 —

01 Reglaj legat de instalare 0 0~2 1 —

02 Reglaj legat de instalare 10 5~15 1 °C

03 Reglaj legat de instalare 35 25~80 1 °C

04 Reglaj legat de instalare 65 25~80 1 °C

b Valorile de referinţă ale apei menajere calde

00 Valoare de referinţă: temperatura minimă de

reîncălzire

01 Valoare de referinţă: temperatura maximă de

reîncălzire

35 35~65 1 °C

45 35~75 1 °C

02 Stare: încălzirea apei menajere funcţie de vreme 1 (ON) 0/1 — —

03 Valoare de referinţă: temperatura de stocare 70 45~75 1 °C

04 Temperatura maximă automată de păstrare a

rezervorului de apă menajeră caldă

70 55~75 1 °C

C Limitele temperaturii de ieşire a apei

00 Reglaj legat de instalare 80 37~80 1 °C

01 Reglaj legat de instalare 25 25~37 1 °C

02 Nu este cazul. Nu modificaţi valoarea prestabilită. 20 18~22 1 °C

03 Nu este cazul. Nu modificaţi valoarea prestabilită. 5 5~18 1 °C

d Timpii de reţinere a încălzirii apei menajere

00 Reglaj legat de instalare 10 5~20 1 —

01 Reglaj legat de instalare 30 10~60 5 —

02 Reglaj legat de instalare 15 5~30 5 —

E Modul de deservire

00 Reglaj legat de instalare 0 0/1 — —

01 Nu este cazul. Nu modificaţi valoarea prestabilită. 0 (OFF) 0/1 — —

02 Nu este cazul. Nu modificaţi valoarea prestabilită. 0 (OFF) 0/1 — —

03 Nu este cazul. Nu modificaţi valoarea prestabilită. 1 0~2 1 —

04 Reglaj legat de instalare 0 0~2 1 —

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

4PW60971-1C – 05.2011

Manual de exploatare

18

Întreţinerea

Activităţi de întreţinere

Pentru a asigura disponibilitatea optimă a unităţii, trebuie executate
la intervale regulate, de preferat o dată pe an, un număr de verificări
şi inspecţii ale unităţii şi ale cablajului de legătură. Această întreţinere
trebuie efectuată de tehnicianul local Daikin (vezi manualul de
instalare).

Singura întreţinere care poate fi cerută operatorului este:

■ păstrarea curată a telecomenzii cu ajutorul unei cârpe moi
umede,

■ verificarea dacă presiunea apei indicată de manometru este mai
mare de 1 bar.

Dacă cordonul de alimentare este deteriorat, acesta
trebuie înlocuit de fabricant, agentul acestuia sau de
persoane similare calificate pentru a evita pericolele.

În timpul perioadelor mai lungi de inactivitate, de ex., în
timpul verii la unităţile numai pentru încălzire, este foarte
important să NU DECUPLAŢI ALIMENTAREA DE LA
REŢEA a unităţii.

Decuplarea alimentării de la reţea opreşte mişcarea
automată repetitivă a pompei în vederea prevenirii blocării.

Informaţii importante privind agentul frigorific utilizat

Acest produs conţine gaze fluorurate cu efect de seră cuprinse în
Protocolul de la Kyoto.

Tip de agent frigorific: R134a

(1)

valoare: 1300

GWP

(1)

GWP = potenţial de încălzire globală

În funcţie de legislaţia europeană sau locală, pot fi cerute controale
periodice pentru scăpări de agent frigorific. Luaţi legătura cu agentul
local pentru informaţii suplimentare.

Depanarea

Indicaţiile mai jos pot ajuta la rezolvarea problemei. Dacă nu puteţi
remedia problema, consultaţi-vă instalatorul.

Cauze posibile Acţiuni de remediere
Nu sunt citiri pe telecomandă (ecran

gol)

Apare unul din codurile de eroare Luaţi legătura cu distribuitorul local.

Temporizatorul de program
funcţionează dar acţiunile
programate sunt executate la ore
eronate.
(de ex., cu 1 oră mai târziu sau mai
devreme)

Temporizatorul de program pentru
apa menajeră caldă este programat
dar nu funcţionează.

Capacitate insuficientă Luaţi legătura cu distribuitorul local.

• Verificaţi dacă instalaţia este
alimentată de la reţea.

• Reţeaua de alimentare cu tarife
diferenţiate este activă
(vezi manualul de instalare).

Consultaţi manualul de instalare
pentru lista detaliată a codurilor de
eroare.

Verificaţi dacă ora şi ziua săptămânii
sunt potrivite corect, corectaţi dacă e
cazul.

În cazul în care nu este afişată
pictograma , apăsaţi butonul
pentru a activa temporizatorul de
program.

Cerinţe privind dezafectarea

Dezmembrarea unităţii, tratarea agentului frigorific, a uleiului şi a
oricăror alte componente trebuie executate conform legislaţiei locale
şi naţionale relevante.

Produsul dvs. este marcat cu acest simbol. Aceasta
înseamnă că produsele electrice şi electronice nu vor fi
amestecate cu deşeurile menajere nesortate.

Nu încercaţi să dezmembraţi singuri sistemul: dezmembrarea
sistemului de condiţionare a aerului, tratarea agentului frigorific, a
uleiului şi a altor componente trebuie executate de un instalator
calificat conform legislaţiei locale şi naţionale relevante.

Unităţile trebuie tratate într-o instalaţie specializată de tratament
pentru reutilizare, reciclare şi recuperare. Îngrijindu-vă de
dezafectarea corectă a acestui produs veţi contribui la prevenirea
consecinţelor negative pentru mediul înconjurător şi sănătatea
oamenilor. Pentru informaţii suplimentare luaţi legătura cu instalatorul
sau cu autorităţile locale.

Manual de exploatare

19

Unitate interioară pentru sistem de pompă termică aer la apă şi opţiuni

EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1

4PW60971-1C – 05.2011

4PW60971-1C 05.2011

Copyright 2010 Daikin
