78-9960

Bushnell 78-9960 User Manual [en, de, es, fr, it]

INSTRUCTION
MANUAL
Lit.#: 98-0822/10-06
With sky tour™
78-9960 700x60mm REFRACTOR 78-9970 800x70mm REFRACTOR
78-9930 700x76mm REFLECTOR 78-9945 900x114mm REFLECTOR
2
Never Look DirectLy At the suN
With your teLescope
permANeNt DAmAge to your eyes
mAy occur
❂
Congratulations on the purchase of your Bushnell Voyager Telescope with Sky Tour! This telescope truly is the ultimate first telescope. The Sky Tour handset will actually speak, giving you a personal real-time tour of the night sky each and every night. Each tour object will include directions associated with it to allow you to quickly find the object with your telescope.
After reading through this manual and preparing for your observing session as outlined in these pages, you can start enjoying the Sky Tour feature by doing the following:
After inserting 3 AA batteries, push and hold the “Constellation” button (the upper left hand button in the four button section) until the Sky Tour handset starts speaking and prompting you for set up.
To nd your latitude and longitude, please check a map of your area or log on to the Bushnell website for
assistance (www.bushnell.com).
Once the setup is complete, and handset confirms that your settings are saved you should then power off. To begin using the handset, press and hold the Constellation button until the unit powers on again.
Your settings will be retained for an extended period of time provided that you do not remove the batteries. This will allow you to immediately enjoy the Sky Tour each and every time that you use the same viewing location. If you have moved to a different viewing location, you can change your settings by powering up the handset with the “Mythology” button depressed (instead of the “Constellation” button) and simply following the spoken directions.
We hope you enjoy this telescope for years to come.
English
3
1. Constellation Button (also turns unit ON by depressing and holding)
2. Mythology Button (also places unit into SETUP mode from the off position when held and depressed)
3. Amazing Facts Button
4. Planets Button
5. Back Button (also turns volume down when
depressed and held while handset is speaking)
6. Next Button (also turns volume up when depressed and held while handset is speaking)

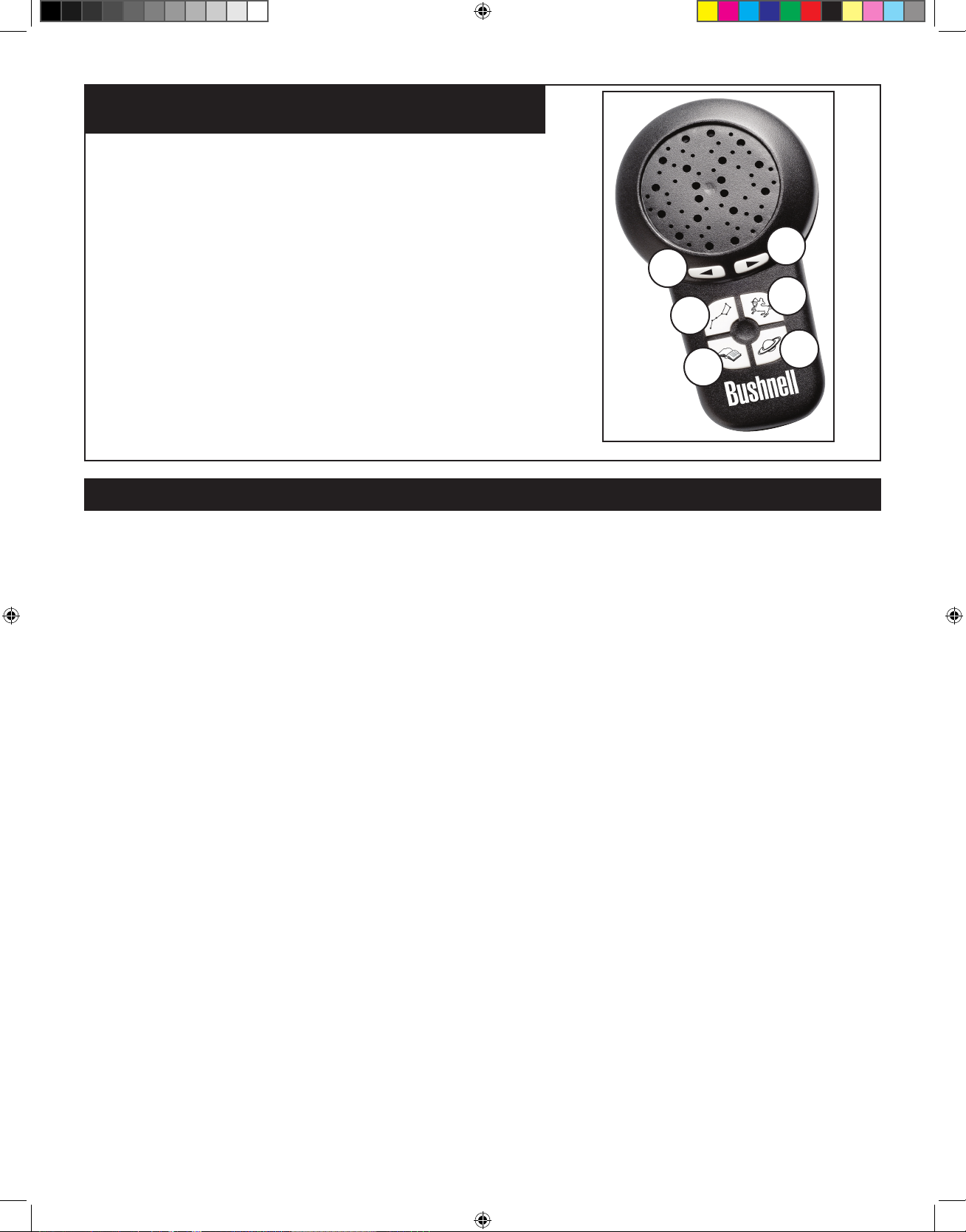

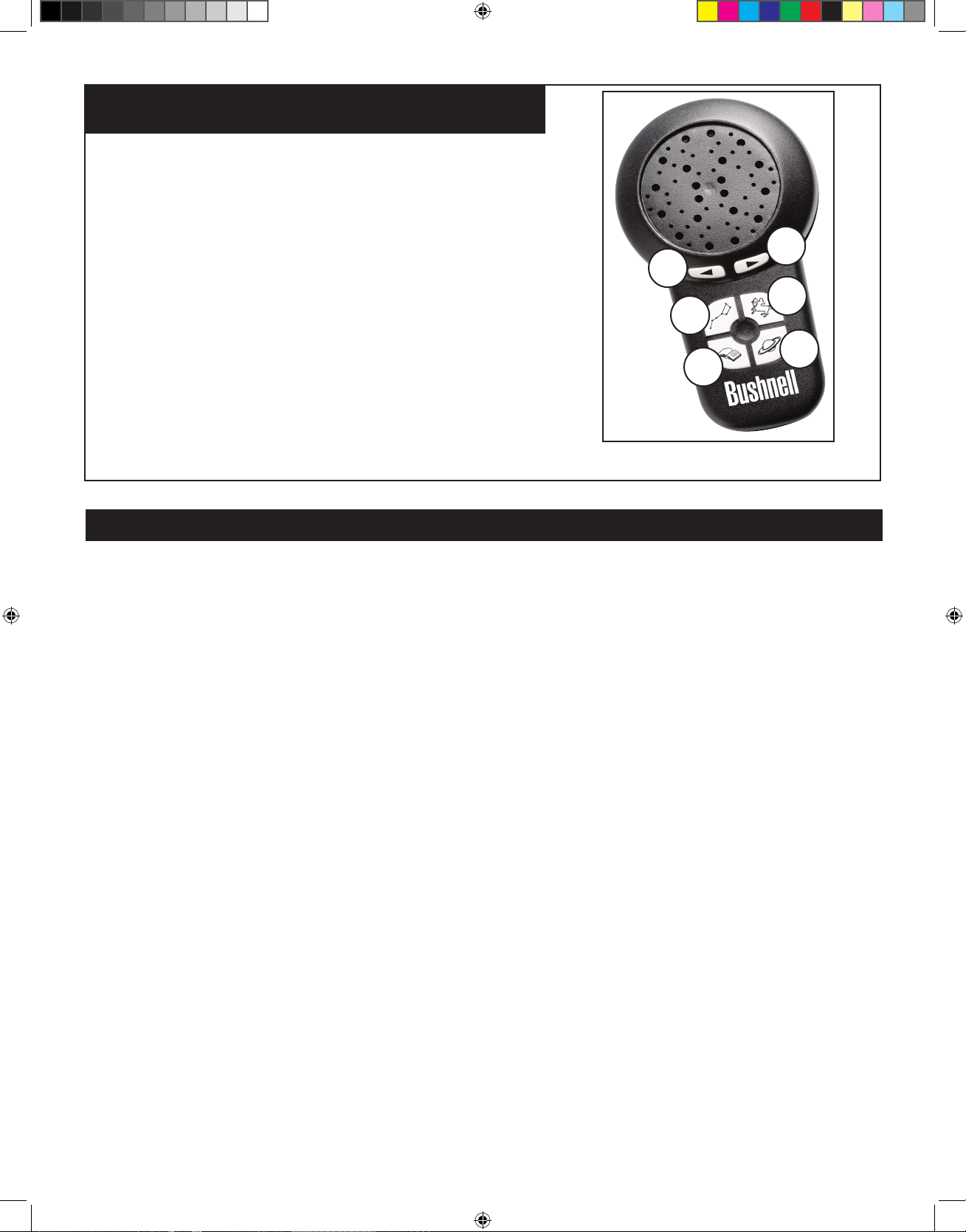

SKY TOUR HANDSET
INTERFACE KEY
BUTTON FUNCTIONS
ALL BUTTONS ARE ILLUMINATED FOR NIGHTTIME USE.
The Constellation Mode Button will allow you to tour many well-known constellations, and will give you basic information about each, including tips for finding and navigating by them, as well as specific information about special stars or other objects located within them.
The Mythology Mode Button will allow you to hear about ancient stories and myths revealing why the constellations are depicted and named as they are.
The Amazing Facts Mode Button provides mind-boggling information related to each constellation, including distance to stars, size, and other other interesting information.
The Planets Mode Button will give you a guided tour of the planets.
Note: To get the most out of the Sky Tour (for example the Constellation tour), listen to the entire set of information, and then change over to another mode. Anytime that you switch to another mode, you will hear more information, but may miss some from the previous mode unless you continue selecting next to hear more until the information begins to be repeated.
Pressing any mode button more than once sequentially will advance you to the next tour object in that mode.
The handset will power itself off after a certain length of time to conserve battery life. However, the illuminated mount and red dot finderscope must be turned off manually.
2.
4.
5.
6.
3.
1.
4
PARTS PACKING LIST-ALL MODELS
1. Red Dot Finderscope
2. 1.25” Format Eyepieces
3. Illuminated Telescope Mount with attached Adjustable Aluminum Tripod
4. Diagonal Mirror (Refractors Only)
5. 1.5x Erecting Eyepiece (Select Models Only)
6. Sky Tour Handset
7. Main Telescope Tube
8. Liquid Filled Compass
9. Barlow Lens (Select Models Only)

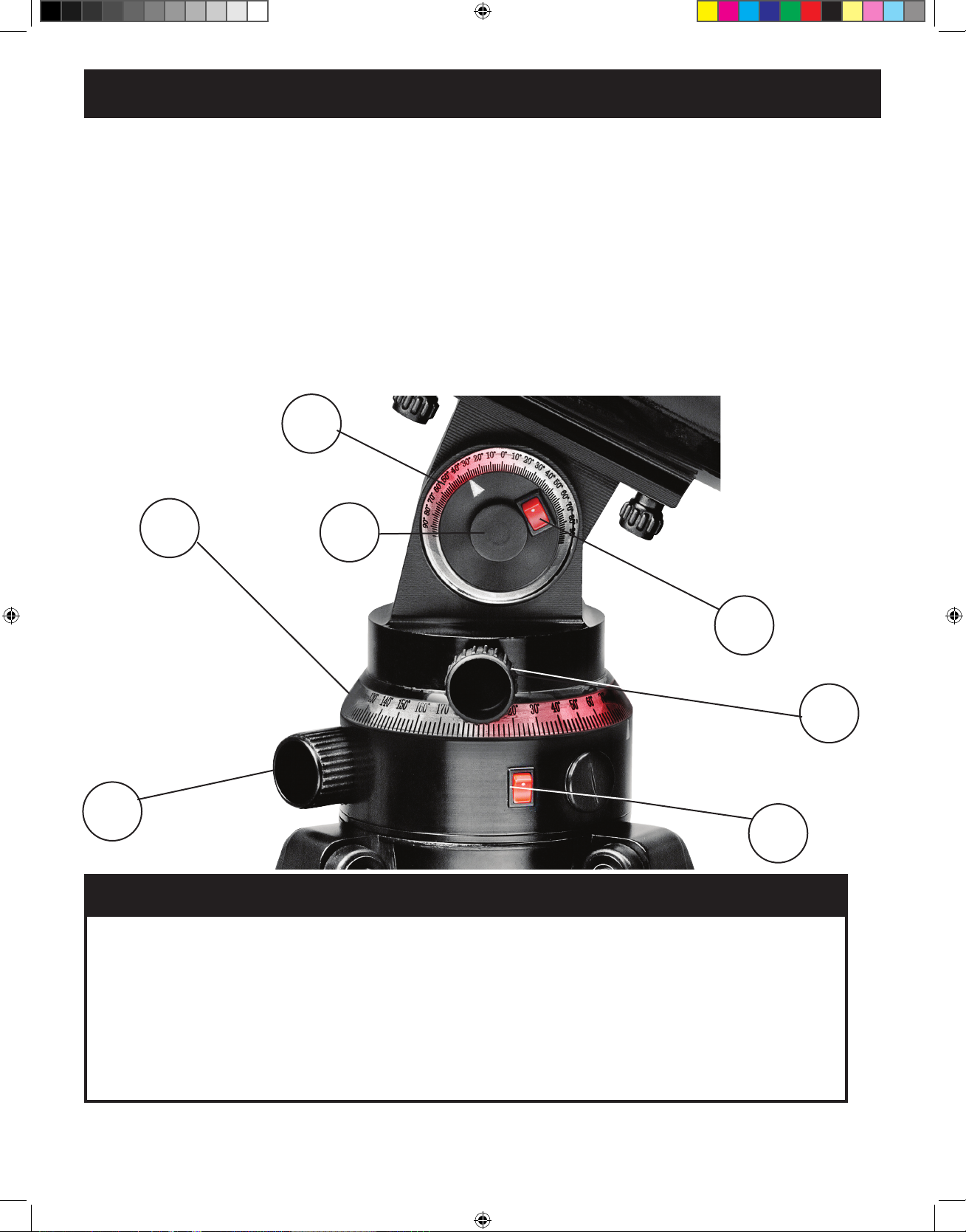

1. Illuminated Altitude Dial
2. Altitude Lock Knob (Backside)
3. Altitude Dial Light Switch
4. Illuminated Azimuth Dial
5. Azimuth Lock Knob
6. Azimuth Dial Light Switch
7. Azimuth Fine Adjustment Knob (Used only when Azimuth Lock Knob is engaged)
Telescope Mount Parts Key
5.
7.
3.
4.
6.
1.
2.
5

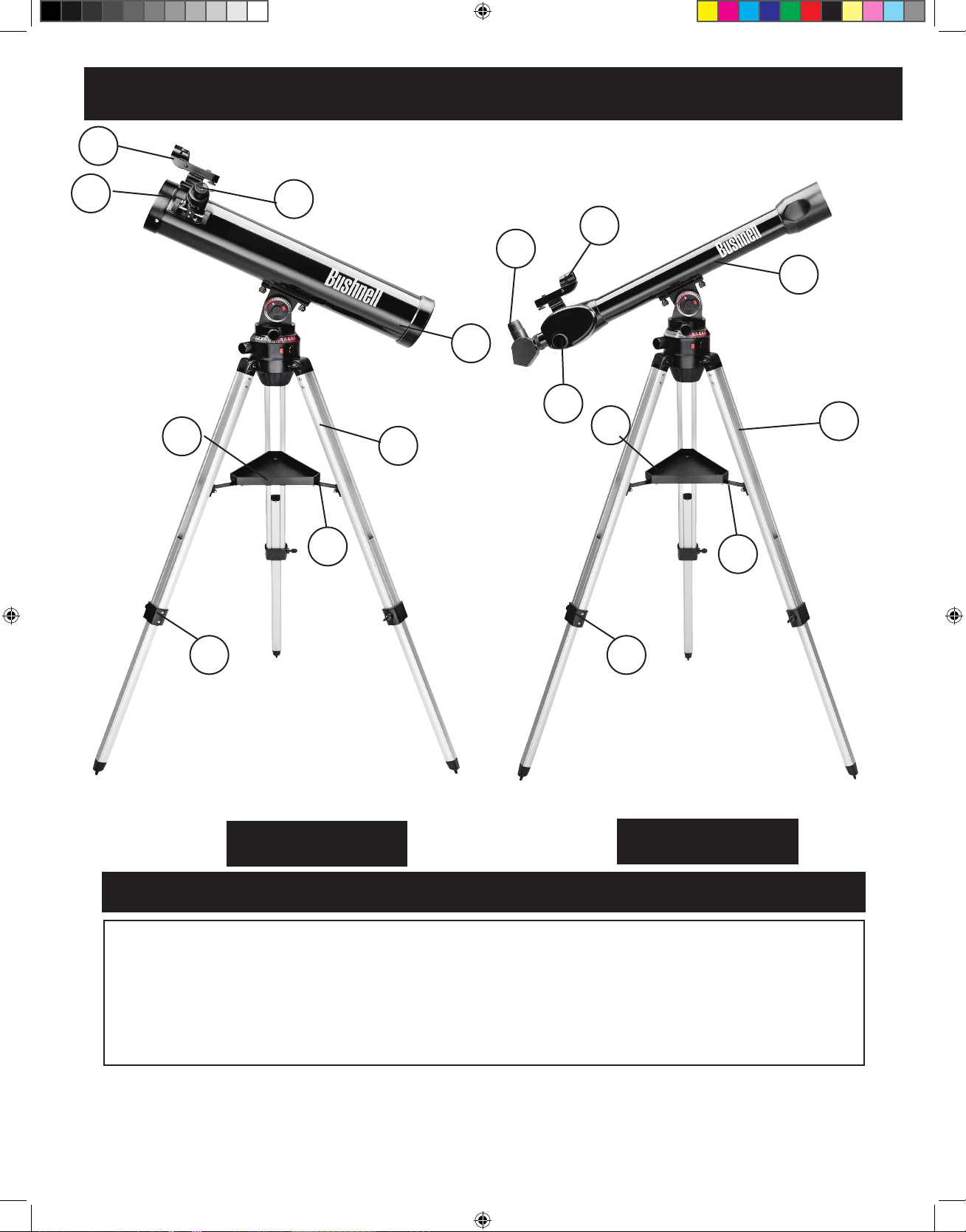

MAIN TELESCOPE COMPONENTS
Telescope Components Key
1.
2.
8.
4.
5.
6.
7.
3.
1.
2.
3.
7.
8.
6.
4.
5.
78-9930/78-9945
78-9960/78-9970
1. Red Dot Finderscope
2. 1.25" Format Eyepiece
3. Rack and Pinion Focusing
4. Accessory Tray Brace
5. Tripod Leg Adjust
6. Quick-Release Accessory Tray
7. Main Telescope Tube
8. Adjustable Aluminum Tripod
6
DETAILED ASSEMBLY
No tools are required for assembly of your telescope.
Remove all components from the carton and identify all parts It is a good idea to lay all the parts out in front of you before assembly. Since your telescope is a precision optical system, the components require careful handling—particularly the Sky Tour Handset, Telescope, Eyepieces and various accessories.
Set Up Tripod and Accessory Tray
1. Stand the Voyager Illuminated Mount Assembly with pre-attached tripod legs on a level surface. Spread the tripod legs to their fullest position.
2. Fold down the accessory tray braces and place the Quick Release Accessory Tray on top of the braces. 3 .Insert accessory tray bolt through the center of the accessory tray braces and tighten accessory tray bolt into the accessory tray brace.
4. Adjust the tripod height to suit by loosening the tripod leg adjustment bolts and extending the tripod legs to the desired height. Tighten the tripod leg adjustment bolts.
Attach Telescope Tube
1. Locate Main Telescope Tube.
2. Remove the two telescope tube bolt nuts from the bolts extending from the under side of the telescope tube.
3. Position main telescope tube with the attachment bolts facing down through the two holes in the illuminated telescope mount top.
4. Reattach the telescope tube bolt nuts and tighten.
Attach Final Telescope Accessories
1. Locate Red Dot Finderscope
2. Place finderscope over the corresponding attachment lug on the top of the telescope tube near the focusing mechanism.
3. Slide forward until the finderscope is seated securely. The large end of the finderscope should face the open end of the telescope tube.
4. Attach low power eyepiece. a. For Reflector Telescopes, insert eyepiece directly into the focusing tube mechanism. b. For Refractor Telescopes, insert eyepiece into the diagonal mirror, then insert the diagonal mirror into the focusing tube mechanism.
5. Tighten all set screws to secure accessories.
LENS ACCESSORIES
Barlow Lens (Select Models)
Some Voyager with Sky Tour units come with a Barlow lens. This accessory will allow you to now have dual use of any eyepiece. Simply put the Barlow lens between the focusing mechanism and the eyepiece for reflector style telescopes, or the focusing mechanism and the diagonal mirror on refractor style telescopes. Depending on the specification written on the Barlow lens, these accessories can double or even triple the magnification of the eyepiece when used with it. Remember, low power is always recommended, but higher powers are good especially on bigger and brighter objects such as the moon and planets.
7
DETAILED ASSEMBLY (CONTINUED)
Never Look DirectLy At the suN
With your teLescope
permANeNt DAmAge to your eyes
mAy occur
❂
M
BATTERY INSTALLATION
M
FOCUSING TELESCOPE
1. After selecting the desired Eyepiece, aim Main Telescope Tube at a land-based target at least 200 yards away (e.g. A telephone pole or building). Fully extend focusing tube by turning Rack and Pinion Focusing Mechanism.
2. While looking through selected Eyepiece, slowly retract focusing tube by turning Rack and Pinion Focusing Mechanism until object comes into focus.
M
ALIGNING FINDERSCOPE
1. Look through Main Telescope Tube and establish a well-defined target. (see focusing telescope section).
2. Looking through finderscope, alternate tightening each Finderscope Adjustment Screw until center of finderscope is precisely centered on the same object already centered in main telescope tube’s field of view.
3. Now, objects located first with the Finderscope will also be centered in the field of view of the Main Telescope Tube.
Your Sky Tour Handset is powered by 3 AA batteries (user supplied) and are installed like you would with most remote controllers.
Your Illuminated Voyager Mount is powered by two CR1620 watch batteries (included). These batteries are installed by removing the battery cap located next to the illuminated dial power switches.
LENS ACCESSORIES-
con't
Erecting Lens 1.5X (Select Models Only)
This accessory allows the user to view objects on land as you would naturally see them with your unaided eye. To use this accessory, simply place the erecting lens in between your eyepiece and the focusing mechanism on your telescope.
8
1. Set up your assembled telescope on a stable level surface. Your back yard is preferred to your back deck.
2. Turn on both illuminated dial switches to light your telescope mount.
3. Refer to the direction indicated by "0" on the included compass to align your telescope properly. To orient your telescope to the same "0" reference, follow these steps (refer to the "Telescope Mount Parts Key" on the parts illustration page) : a. Find the black arrow index mark, located just below the azimuth dial on the mount. b. Move the tripod (or entire telescope) until this arrow index mark is aimed in the direction indicated by "0" on the compass. c. Loosen the azimuth lock knob and rotate the telescope tube until it is lined up in the same direction as the arrow index mark (and "0" on the compass). On refractor style telescopes, the large
objective lens should be pointed in the same direction as the arrow index mark. On reector style
telescopes, the "open" end of the telescope tube should be pointed in this direction. d. Finally, with the azimuth lock knob still loosened, rotate the illuminated azimuth dial so that "0" on the dial is lined up with the arrow index mark, telescope tube, and "0" compass heading.
4. Power on your Sky Tour Handset by pressing and holding the “Constellation Button”.
a. If this is your rst time setting up, the handset will prompt you to set your date, time, location
information. Once this is set up, your Sky Tour handset will retain that information until the
batteries are replaced. To nd your latitude and longitude, please check a map of your area or log
on to the Bushnell website for assistance (www.bushnell.com). b. Once your Sky Tour Handset is set for your location and time, the handset will automatically tell you your local time and what objects are available for you to tour that evening.
5. Choose your desired mode of operation by pressing the corresponding button: Constellations, Mythology, Amazing Facts, or Planets.
6. The Sky Tour handset will then tell you an altitude number (this corresponds to the top dial) and an azi muth number (this corresponds to the bottom dial) for the tour object of choice.
7. Don’t worry if you miss the numbers, you can repeat them by pressing the back button.
8. Move the telescope in altitude and azimuth to the corresponding numbers on the dials and the telescope will be pointed at your tour object!
9. Continue pressing the next button to hear more information for that mode until the facts are starting to repeat, then select a different mode.
10. You don’t have to listen to all items in each mode, you can jump from mode to mode if you choose.
11. Each time you choose a new mode, directions are given for the rst object in each mode. Simply move
your telescope to view them and enjoy the information as it is spoken.
12. The planets mode is a unique mode that allows you to hear basic information about the ve brightest
planets and the moon.
13. Once you’ve nished the tour of each mode, you can advance to the next tour object by pressing the mode
you desire a second time. This will advance the handset to the next item in the tour.
14. If desired, your telescope and handset may also be used independently.
INITIAL SETUP AND BASIC OPERATION
9
HELPFUL HINTS
• Your telescope is a very sensitive instrument. For best results and fewer vibrations, set your telescope up on a level location on the ground rather than your concrete driveway or your wooden deck. This will provide a more stable foundation for viewing, especially if you’ve drawn a crowd with your new telescope.
• If possible, view from a location that has relatively few lights. This will allow you to see much fainter objects. You’d be surprised how much more you’ll see from your local lake or park when compared to a backyard in the city.
• Using your telescope out a window is NEVER recommended.
• View objects that are high in the sky if possible. Waiting until the object rises well above the horizon will provide a brighter and crisper image. Objects on the horizon are viewed through several layers of earth’s atmosphere. Ever wonder why the moon appears orange as it sets on the horizon? It’s because you are looking through a considerably greater amount of atmosphere than you would directly overhead. (Note: If objects high in the sky are distorted or wavy, you are probably viewing on a very humid night.) During nights of unstable atmosphere, viewing through a telescope can be frustrating if not impossible. Astronomers refer to crisp, clear nights as nights of “good seeing.”
10
1. First choose a target to view. Any bright object in the night sky is a good starting point. One of the favorite starting points in astronomy is the moon. This is an object sure to please any budding astronomer or experienced veteran. When you have developed proficiency at this level, other objects become good targets. Saturn, Mars, Jupiter, and Venus are good second steps to take.
The Moon
--a wonderful view of our lunar neighbor can be enjoyed with any magnification. Try viewing at different phases of the moon. Lunar highlands, lunar maria (lowlands called “seas” for their dark coloration), craters, ridges and mountains will astound you.
Saturn
--even at the lowest power you should be able to see Saturn’s rings and moons. This is one of the most satisfying objects in the sky to see simply because it looks like it does in pictures. Imagine seeing what you’ve seen in textbooks or NASA images from your backyard!
Jupiter--the largest planet in our solar system is spectacular. Most noted features are its dark stripes or bands both above and below its equator. These are the north and south equatorial belts. Also interesting are Jupiter’s four major moons. Pay close attention to their positions from night to night. They appear to be lined up on either side of Jupiter.
Mars--The Great Red Planet appears as a reddish-orange disk. Look at different times of the year and try to catch a glimpse of the white polar ice caps.
Venus--just like the moon, Venus changed phases from month to month. Some views of brilliant Venus appear as if you were looking at a distant crescent moon.
Nebulae--The Great Orion Nebula is a very well known night sky object. This and many others are brought to you by this telescope.
Star Clusters
--View millions of stars densely packed in a cluster that resembles a
ball.
Galaxies--One of the greatest and most interesting galaxies is our neighbor the Andromeda Galaxy. Enjoy this and many others.
And much, much, more!
While this manual is intended to assist you in the set-up and basic use of this instrument, it does not cover everything you might like to know about astronomy. For objects other than stars and constellations, a basic guide to astronomy is a must. A list of recommended guides may be found on our website at www.bushnell.com. The website also lists current events in the sky for suggested viewing.
GETTING STARTED WITH YOUR NEW TELESCOPE
11
GETTING STARTED WITH YOUR NEW TELESCOPE
2. After setting up the telescope and selecting something to view, center the desired object in the finderscope. Provided you did a reasonable job aligning the finderscope, a quick look through the main telescope tube at low power should reveal the same image. With the lowest power eyepiece (the one with the largest number printed on it) you should be able to focus the same image that you saw through the finderscope. Avoid the temptation to move directly to the highest power. The low power eyepiece will give you a wider field of view, and brighter image--thus making it very easy to find your target object. At this point with a focused image in both scopes, you’ve passed the first obstacle. If you don’t see an image after attempting to focus it in, you might consider aligning your finderscope again. Once you pass this step, you’ll will enjoy the time spent ensuring a good alignment. Every object you center in the finderscope will be easily found in the main telescope tube, which is important for continuing your exploration of the night sky.
3. The low power eyepieces are perfect for viewing the full moon, planets, star clusters, nebulae, and even constellations. These should build your foundation. However, for more detail, try bumping up in magnification to higher power eyepieces on some of these objects. During calm and crisp nights, the light/dark separation line on the moon (called the “Terminator”) is marvelous at high power. You can see mountains, ridges and craters jump out at you due to the highlights. Similarly, you can move up to higher magnifications on the planets and nebulae. Star clusters and stars are best viewed through the low power no matter what.
4. The recurring astronomical theater we call the night sky is an ever-changing billboard. In other words, not the same movie plays all the time. Rather, the positions of the stars change not only hourly as they seem to rise and set, but also throughout the year. As the earth orbits the sun our perspective on the stars changes on a yearly cycle about that orbit. The reason the sky seems to move daily just as the sun and the moon “move” across our sky, is that the earth is rotating about its axis. As a result you may notice that after a few minutes or a few seconds depending on what power you are viewing at, the objects in your telescope will move. At higher magnifications especially, you will notice that the moon or Jupiter will “race” right out of the field of view. To compensate, just move the fine adjustment controls on your telescope to “track” it in the necessary path.
12
Notes
13
WArrANty / repAir
WArrANty / repAir
TELESCOPE LIFETIME LIMITED WARRANTY
Your Bushnell® telescope is warranted to be free of defects in materials and workmanship for the lifetime of the original owner. The Lifetime Limited Warranty is an expression of our confidence in the materials and mechanical workmanship of our products and is your assurance of a lifetime of dependable service.
If your telescope contains electrical components, these components are warranted to be free of defects in materials and workmanship for two years after the date of purchase.
In the event of a defect under this warranty, we will, at our option, repair or replace the product, provided that you return the product postage prepaid. This warranty does not cover damages caused by misuse, improper handling, installation, or maintenance provided by someone other than a Bushnell Authorized Service Department.
Any return made under this warranty must be accompanied by the items listed below:
1) A check/money order in the amount of $15.00 to cover the cost of postage and handling
2) Name and address for product return
3) An explanation of the defect
4) Proof of Date Purchased
5) Product should be well packed in a sturdy outside shipping carton, to prevent damage in transit, with return postage prepaid to the address listed below:
IN U.S.A. Send To: IN CANADA Send To: Bushnell Performance Optics Bushnell Performance Optics Attn.: Repairs Attn.: Repairs 8500 Marshall Drive 25A East Pearce Street, Unit 1 Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9
For products purchased outside the United States or Canada please contact your local dealer for applicable warranty information. In Europe you may also contact Bushnell at: BUSHNELL Performance Optics Gmbh European Service Centre MORSESTRASSE 4 D- 50769 KÖLN GERMANY Tél: +49 (0) 221 709 939 3 Fax: +49 (0) 221 709 939 8
This warranty gives you specific legal rights.
You may have other rights which vary from country to country.
©2005 Bushnell Performance Optics
14
N'oBserveZ JAmAis DirectemeNt Le
soLeiL Avec Le tÉLescope, sous peiNe
De LÉsioNs irrÉversiBLes Des yeuX
❂
Nous vous félicitons pour l'achat de votre télescope Bushnell Voyager avec Tour du Ciel. Ce télescope est réellement l'instrument d'initiation suprême. Le combiné Tour du Ciel est parlant et propose une visite personnelle en temps réel du ciel nocturne, nuit après nuit. Pour chaque objet de la visite, des coordonnées sont fournies afin de le trouver rapidement dans le ciel avec le télescope.
Après avoir lu ce manuel et préparé votre séance d'observation suivant les indications des pages qui suivent, vous pourrez commencer à utiliser la fonction Tour du Ciel de la manière suivante :
Après avoir introduit 3 piles AA, tenez le bouton « Constellation » enfoncé (le bouton supérieur gauche du groupe de quatre boutons) jusqu'à ce que le combiné Tour du Ciel se mette à parler et vous invite à le configurer.
Pour déterminer votre latitude et votre longitude, veuillez consulter une carte de votre région ou connectez­vous sur le site Bushnell pour obtenir de l'aide (www.bushnell.com).
Une fois que la configuration est terminée et que le combiné a confirmé la sauvegarde des paramètres, éteignez l'appareil. Pour commencer à utiliser le combiné, tenez le bouton Constellation enfoncé jusqu'à ce que l'appareil se rallume.
Vos paramètres de configuration sont conservés durablement à condition de ne pas enlever les piles. Ceci vous permet de profiter immédiatement du Tour du Ciel chaque fois que vous l'utilisez depuis le même point d'observation. Si vous avez changé de lieu d'observation, vous pouvez modifier vos paramètres en tenant le bouton « Mythologie » enfoncé (au lieu du bouton « Constellation ») pour allumer le combiné. Ensuite, suivez simplement les instructions parlées.
Nous vous souhaitons de nombreuses années de plaisir avec ce télescope.
Français
15
1. Bouton Constellation (met également l'appareil en MARCHE lorsqu'il est tenu enfoncé)
2. Bouton Mythologie (met également l'appareil en mode CONFIGURATION depuis le mode éteint lorsqu'il est tenu enfoncé)
3. Bouton Le saviez-vous ?
4. Bouton Planètes
5. Bouton Précédent (permet également de baisser le volume s'il est tenu enfoncé pendant que le combiné parle)
6. Bouton Suivant (permet également d'augmenter le volume s'il est tenu enfoncé pendant que le combiné parle)
INTERFACE DU COMBINÉ TOUR DU CIEL
FONCTIONS DES BOUTONS
TOUS LES BOUTONS SONT ILLUMINÉS POUR L'UTILISATION DE NUIT.
Le bouton du mode Constellation offre une visite de nombreuses constellations bien connues et fournit des informations de base sur chacune d'elles, notamment des conseils pour les repérer et naviguer à travers la région environnante, ainsi que des renseignements spécifiques sur les étoiles et autres objets particuliers qu'elles contiennent.
Le bouton du mode Mythologie permet d'écouter des histoires et légendes anciennes afin de comprendre l'origine de la représentation et du nom des constellations.
Le bouton du mode Le saviez-vous ? offre des informations étonnantes sur chaque constellation, notamment la distance de ses étoiles, leur dimension ou autres renseignements dignes d'intérêt.
Le bouton du mode Planètes offre une visite guidée des planètes.
Remarque : Pour profiter au maximum du Tour du Ciel (en mode Constellation, par exemple), il est conseillé d'écouter la totalité des commentaires avant de passer à autre mode. Chaque fois qu'on passe dans un autre mode, de nouvelles informations sont fournies, mais il est possible que tout n'ait pas été entendu dans le mode précédent, à moins de continuer à appuyer sur le bouton Suivant jusqu'à ce que le commentaire se répète.
Appuyez sur un bouton de mode plusieurs fois de suite pour passer successivement aux objets suivants dans ce mode.
Le combiné s'éteint automatiquement au bout d'un certain temps afin d'économiser les piles. Toutefois, l'éclairage de la monture et le chercheur à point rouge doivent être éteints manuellement.
2.
4.
5.
6.
3.
1.
16
NOMENCLATURE DES PIÈCES - TOUS MODÈLES
1. Chercheur à point rouge
2. Oculaires de format 1,25" (31,7 mm)
3. Monture de télescope lumineuse xée sur trépied en aluminium réglable
4. Miroir diagonal (réfracteurs seulement)
5. Oculaire redresseur 1,5x (certains modèles seulement)
6. Combiné Tour du Ciel
7. Tube de télescope principal
8. Boussole à liquide
9. Lentille Barlow (certains modèles seulement)
1. Cadran d'altitude lumineux
2. Molette de verrouillage de l'altitude (au dos)
3. Interrupteur d'éclairage du cadran d'altitude
4. Cadran d'azimut lumineux
5. Molette de verrouillage de l'azimut
6. Interrupteur d'éclairage du cadran d'azimut
7. Molette de réglage n de l'azimut
(s'utilise uniquement lorsque la molette de verrouillage de l'azimut est engagée)
Pièces de la monture de télescope
5.
7.
3.
4.
6.
1.
2.
17
PRINCIPAUX ÉLÉMENTS DU TÉLESCOPE
Légende des composants du télescope
1.
2.
8.
4.
5.
6.
7.
3.
1.
2.
3.
7.
8.
6.
4.
5.
78-9930/78-9945
78-9960/78-9970
1. Chercheur à point rouge
2. Oculaire de format 1,25" (31,7 mm)
3. Mise au point à crémaillère
4. Support de plateau à accessoires
5. Réglage de jambe de trépied
6. Plateau à accessoires à xation rapide
7. Tube de télescope principal
8. Trépied en aluminium réglable
18
ASSEMBLAGE
L'assemblage du télescope ne nécessite aucun outillage.
Sortez tous les éléments du carton et identifiez toutes les pièces. Il est conseillé d'étaler toutes les pièces devant vous avant l'assemblage. Ce télescope est un appareil optique de précision et ses pièces doivent être manipulées avec précaution — en particulier le combiné Tour du Ciel, la lunette, les oculaires et divers accessoires.
Montage du trépied et du plateau à accessoires
1. Dressez la monture lumineuse Voyager avec son trépied fixé sur une surface horizontale. Écartez les jambes du trépied jusqu'à leur position maximale.
2. Abaissez les supports de plateau et posez le plateau à accessoires à fixation rapide sur les supports. 3 .Introduisez la vis de fixation du plateau à accessoires à travers le centre des supports et serrez.
4. Pour régler la hauteur du trépied selon les besoins, desserrez les vis de réglage des jambes de trépied et allongez les jambes jusqu'à la hauteur souhaitée. Resserrez les vis de réglage des jambes de trépied.
Pose du tube de télescope
1. Repérez le tube de télescope principal.
2. Enlevez les écrous des deux boulons dépassant par le dessous du tube de télescope.
3. Posez le tube de télescope sur la monture lumineuse en passant les deux boulons de fixation à travers les deux trous correspondants sur la monture.
4. Revissez et serrez les écrous sur les boulons du tube de télescope.
Pose des autres accessoires du télescope
1. Repérez le chercheur à point rouge.
2. Posez le chercheur sur sa patte de fixation au sommet du tube de télescope, près du mécanisme de mise au point.
3. Glissez le chercheur vers l'avant jusqu'à ce qu'il soit solidement fixé. Le grand côté du chercheur doit être tourné vers le côté ouvert du tube de télescope.
4. Posez l'oculaire de faible grossissement. a. Sur les télescopes réflecteurs, introduisez l'oculaire directement dans le mécanisme de mise au point du tube. b. Sur les télescopes réfracteurs, introduisez l'oculaire dans le miroir diagonal, puis introduisez le miroir diagonal dans le mécanisme de mise au point.
5. Serrez toutes les vis de calage pour fixer les accessoires .
LENTILLES ACCESSOIRES Lentille Barlow (certains modèles)
Certains modèles Voyager avec Tour du Ciel sont fournis avec une lentille Barlow. Cet accessoire permet une double utilisation de tout oculaire. Il suffit de placer la lentille Barlow entre le mécanisme de mise au point et l'oculaire sur les télescopes de type réflecteur ou entre le mécanisme de mise au point et le miroir sur les télescopes de type réfracteur. En fonction de la valeur indiquée sur la lentille Barlow, l'utilisation de cet accessoire peut doubler, voire tripler, le grossissement de l'oculaire. Gardez à l'esprit qu'il est toujours conseillé d'utiliser un oculaire de faible grossissement, mais qu'un grossissement plus fort convient bien pour les objets les plus grands et lumineux tels que la lune et les planètes.
19
ASSEMBLAGE (SUITE)
N'oBserveZ JAmAis DirectemeNt Le
soLeiL Avec Le tÉLescope, sous peiNe
De LÉsioNs irrÉversiBLes Des yeuX
❂
M
MISE EN PLACE DES PILES
M
MISE AU POINT DU TÉLESCOPE
1. Après avoir choisi l'oculaire souhaité, pointez le tube de télescope principal vers une cible terrestre éloignée d'au moins 200 mètres (un poteau de téléphone ou un bâtiment, par ex.). Tournez le mécanisme à crémaillère de manière à sortir le tube de mise au point au maximum.
2. Tout en regardant à travers l'oculaire, rétractez lentement le tube de mise au point en tournant le mécanisme à crémaillère jusqu'à ce que l'objet devienne net.
M
ALIGNEMENT DU CHERCHEUR
1. Regardez à travers le tube de télescope principal et visez une cible bien définie (voir la section Mise au point du télescope).
2. En regardant à travers le chercheur, serrez en alternance chacune des vis de réglage du chercheur jusqu'à ce que le centre du chercheur soit précisément placé sur l'objet qui est également au centre du champ de vision de l'optique principale.
3. À présent, les objets repérés initialement à l'aide du chercheur sont également centrés dans le champ de vision de l'optique principale.
Le combiné Tour du Ciel est alimenté par 3 piles AA (non fournies) qui se mettent en place comme dans la majorité des télécommandes.
La monture lumineuse Voyager est alimentée par deux piles boutons CR1620 (fournies). Pour mettre ces piles en place, ouvrez le capuchon de pile situé à côté de l'interrupteur d'éclairage de cadran.
LENTILLES ACCESSOIRES-SUITE
Lentille redresseuse 1,5X (certains modèles seulement)
Cet accessoire permet d'observer des objets sur terre tels qu'on les verrait naturellement à l'œil nu. Pour utiliser cet accessoire, il suffit de placer la lentille redresseuse entre l'oculaire et le mécanisme de mise au point du télescope.
20
1. Installez le télescope assemblé sur une surface plane stable. Un jardin est préférable à une terrasse.
2. Appuyez sur les deux interrupteurs d'éclairage de cadran an d'éclairer la monture.
3. Alignez correctement le télescope sur la direction « 0 » de la boussole fournie. Le télescope s'oriente dans cette direction de la manière suivante (voir la nomenclature des pièces de la monture à la page d'illustration des pièces) :
a. Trouvez la èche-repère noire, placée directement sous le cadran d'azimut sur la monture. b. Déplacez le trépied (ou le télescope complet) jusqu'à ce que cette èche pointe dans la direction
indiquée par « 0 » sur la boussole. c. Desserrez la molette de verrouillage de l'azimut et faites tourner le télescope de manière à l'aligner
avec la èche-repère (et le « 0 » de la boussole). Sur les télescopes réfracteurs, la grande lentille de la lunette doit être pointée dans la même direction que la èche-repère. Sur les télescopes réecteurs, le côté « ouvert »
du tube de télescope doit pointer dans cette direction.
d. Enn, avec la molette de verrouillage de l'azimut toujours desserrée, faites tourner le cadran d'azimut de manière à aligner le « 0 » du cadran avec la èche-repère, le tube de télescope et la direction « 0 » de la
boussole.
4. Mettez le combiné Tour du Ciel en marche en tenant le bouton « Constellation » enfoncé. a. S'il s'agit de la première installation du système, le combiné vous demande d'indiquer la date, l'heure
et les coordonnées du lieu d'observation. Une fois conguré, le combiné Tour du Ciel conserve ces données
jusqu'à ce que les piles soient changées. Pour déterminer votre latitude et votre longitude, veuillez consulter une carte de votre région ou connectez-vous sur le site Bushnell pour obtenir de l'aide (www.bushnell.com).
b. Une fois que le combiné Tour du Ciel est conguré sur le lieu et l'heure locale, il vous indiquera
automatiquement l'heure courante et les objets que vous pourrez observer la nuit même.
5. Choisissez le mode de fonctionnement souhaité en appuyant sur le bouton correspondant : Constellations, Mythologie, Le saviez-vous ? ou Planètes.
6. Le combiné Tour du Ciel vous indique alors une valeur d'altitude (sur le cadran du haut) et une valeur d'azimut (sur le cadran du bas) correspondant à l'objet choisi pour le tour.
7. Pour faire répéter ces valeurs, il suft d'appuyer sur le bouton Précédent.
8. Réglez l'altitude et l'azimut du télescope en reportant sur les cadrans les valeurs indiquées par le combiné et le télescope sera pointé sur l'objet du tour !
9. Continuez à appuyer sur le bouton Suivant pour écouter les informations du mode choisi jusqu'à ce que le commentaire commence à se répéter, puis sélectionnez un autre mode.
10. Il n'est pas nécessaire d'écouter l'ensemble des commentaires dans chaque mode, vous pouvez passez d'un mode à l'autre si vous le souhaitez.
11. Chaque fois que vous sélectionnez un nouveau mode, les coordonnées sont fournies pour le premier objet de chaque mode. Réorientez simplement le télescope pour observer l'objet concerné et écoutez les commentaires correspondants.
12. Le mode Planètes est un mode unique offrant des informations de base sur les cinq planètes les plus brillantes et sur la lune.
13. Une fois que vous avez ni d'écouter les commentaires de chaque mode, vous pouvez passer à l'objet
suivant du tour en appuyant une seconde fois sur le mode souhaité. Ceci fait passer le combiné à l'objet suivant du tour.
14. Si vous le souhaitez, le télescope et le combiné peuvent également être utilisés séparément.
CONFIGURATION INITIALE ET FONCTIONNEMENT DE BASE
21
CONSEILS UTILES
• Votre télescope est un instrument très sensible. Pour obtenir les meilleurs résultats
et réduire les vibrations, installez le télescope sur une surface plane à même la terre, plutôt que sur le béton d'une allée de garage ou sur une terrasse en bois. Il en résulte un support d'observation plus stable, en particulier lorsque si vous attirez les foules avec votre nouveau télescope.
• Autant que possible, observez depuis un endroit présentant relativement peu
d'éclairages artificiels. Ceci permet de voir des objets beaucoup moins lumineux. Vous serez surpris de constater tout ce qu'on observe en plus depuis le bord d'un lac ou un parc, plutôt que depuis une arrière-cour en ville.
• Il n'est JAMAIS conseillé d'utiliser le télescope à travers une fenêtre.
• Autant que possible, observez des objets hauts dans le ciel. Attendez que
l'objet s'élève bien au-dessus de l'horizon pour obtenir une image plus nette et lumineuse. Les objets sur l'horizon sont observés à travers plusieurs couches d'atmosphère terrestre. Vous êtes-vous déjà demandé pourquoi la lune est orange lorsqu'elle descend à l'horizon ? C'est parce que vous la voyez à travers une épaisseur d'atmosphère beaucoup plus importante qu'à la verticale (remarque : si des objets hauts dans le ciel apparaissent déformés ou ondulants, c'est que l'air est probablement très humide). Les nuits où l'atmosphère est instable, l'observation astronomique peut s'avérer frustrante, voire impossible. Pour les astronomes, les meilleures observations se font les nuits de temps clair et sec.
22
1. Choisissez d'abord la cible à observer. Tout objet brillant dans le ciel nocturne constitue un bon point de départ. L'un des points de départ les plus populaires en astronomie est la lune. C'est un objet qui ne manque jamais de plaire à l'astronome débutant comme à l'observateur expérimenté. Une fois que vous avez développé vos compétences à ce niveau, d'autres objets deviennent des cibles intéressantes. Saturne, Mars, Jupiter et Vénus constituent une bonne seconde étape.
La Lune - elle offre des vues magnifiques à tout grossissement. Essayez de l'observer à différentes phases de son cycle. Les plateaux, Maria lunaires (plaines qualifiées de « mers » en raison de leur couleur sombre), cratères, crêtes et montagnes sont fascinants.
Saturne
- même au plus faible grossissement, vous devriez être en mesure de voir les anneaux et les lunes de Saturne. C'est l'un des objets célestes les plus satisfaisants à observer parce qu'il apparaît comme sur les photos. Imaginez que vous pouvez observer ce qu'on voit d'habitude dans les livres ou sur les images de la NASA, simplement depuis votre jardin !
Jupiter - la plus grosse planète de notre système solaire est spectaculaire. Ses caractéristiques les plus remarquables sont les stries ou bandes sombres de part et d'autre de son équateur. Il s'agit des ceintures équatoriales nord et sud. Les quatre principales lunes de Jupiter sont également dignes d'intérêt. Observez leurs positions avec attention d'une nuit à l'autre. Elles paraissent alignées de part et d'autre de Jupiter.
Mars - la « grande planète rouge » a l'aspect d'un disque rouge orangé. Observez-la à différents moments de l'année pour essayer d'apercevoir les calottes polaires blanches.
Vénus - tout comme la lune, les phases de Vénus évoluent au fil des mois. Certaines vues de cette brillante planète ressemblent à un distant croissant de lune.
Nébuleuses - la Grande nébuleuse d'Orion est un objet céleste très connu. Ce télescope la met à votre portée, ainsi que de nombreuses autres.
Amas d'étoiles
- des millions d'étoiles étroitement regroupées dans un amas ayant
l'aspect d'une boule.
Galaxies
- l'une des galaxies les plus belles et les plus intéressantes est notre voisine, la
galaxie d'Andromède. Vous pourrez l'observer, ainsi que de nombreuses autres.
Et beaucoup, beaucoup plus encore !
Bien que le manuel ait pour objet de vous aider dans l'installation et l'utilisation de base de cet instrument, il ne couvre pas nécessairement tout ce que vous souhaiteriez savoir en matière d'astronomie. Pour les objets autres que les étoiles et les constellations, un guide d'astronomie élémentaire est indispensable. Vous trouverez une liste de guides conseillés sur notre site Web à www.bushnell.com. Notre site affiche également une liste d'événements actuels pouvant être observés.
COMMENT DÉMARRER AVEC LE TÉLESCOPE
23
COMMENT DÉMARRER AVEC LE TÉLESCOPE
2. Après avoir installé le télescope et choisi un objet à observer, visez l'objet souhaité à l'aide du chercheur. Si vous avez raisonnablement bien aligné le chercheur, un coup d'œil à travers le télescope principal à faible grossissement doit révéler la même vue. Avec l'oculaire de plus faible grossissement (celui portant la valeur la plus élevée), vous devriez être en mesure de focaliser la même image que celle vue à travers le chercheur. Évitez de vouloir passer directement au plus fort grossissement. L'oculaire de faible puissance offre un champ de vision plus large et une image plus lumineuse, ce qui permet de trouver plus facilement l'objet cible. Une fois que vous avez une image nette à travers les deux optiques, le premier obstacle est franchi. Si vous ne voyez rien après avoir tenté de mettre au point, il peut être nécessaire de réaligner le chercheur. Une fois cette opération réussie, le temps passé à assurer un bon alignement n'aura pas été perdu. Tout objet centré dans le chercheur sera aisément retrouvé à travers le tube de télescope principal, ce qui est essentiel à la poursuite de votre exploration du ciel nocturne.
3. Les oculaires de faible puissance sont parfaits pour observer la pleine lune, les planètes, les amas d'étoiles, les nébuleuses, voire même les constellations. Ils vous permettront de bâtir vos connaissances de base. Toutefois, pour observer plus en détail, essayez de passer à des oculaires plus puissants sur certains de ces objets. Durant les nuites claires et dégagées, la zone de démarcation claire/obscure de la lune (appelée « terminateur ») est extraordinaire aux forts grossissements. Vous y verrez les montagnes, falaises et cratères avec un relief saisissant sous l'effet de l'éclairage. Vous pouvez également passer à de plus forts grossissements sur les planètes et les nébuleuses. Pour observer les amas d'étoiles et les étoiles, par contre, il est toujours préférable d'utiliser un faible grossissement.
4. Le théâtre astronomique quotidien qu'est notre ciel nocturne propose un programme sans cesse renouvelé. En d'autres termes, ce n'est jamais le même spectacle qui est proposé. Au contraire, la position des étoiles change non seulement d'une heure à l'autre, alors qu'elles semblent se lever et se coucher, mais aussi tout au long de l'année. À mesure que la terre tourne autour du soleil, notre perspective du ciel évolue suivant un cycle annuel le long de cette orbite. Si le ciel semble se déplacer au quotidien, tout comme le soleil et la lune « traversent » notre ciel, c'est que la terre tourne sur son axe. Vous remarquerez ainsi comment les objets se déplacent dans le télescope en l'espace de quelques minutes, voire de quelques secondes selon le grossissement. Aux forts grossissements en particulier, vous verrez à quelle allure la lune ou Jupiter sortent du champ de vision. Pour compenser, il suffit d'ajuster les molettes de réglage fin du télescope de manière à « suivre » la trajectoire de l'objet.
Loading...
+ 51 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
