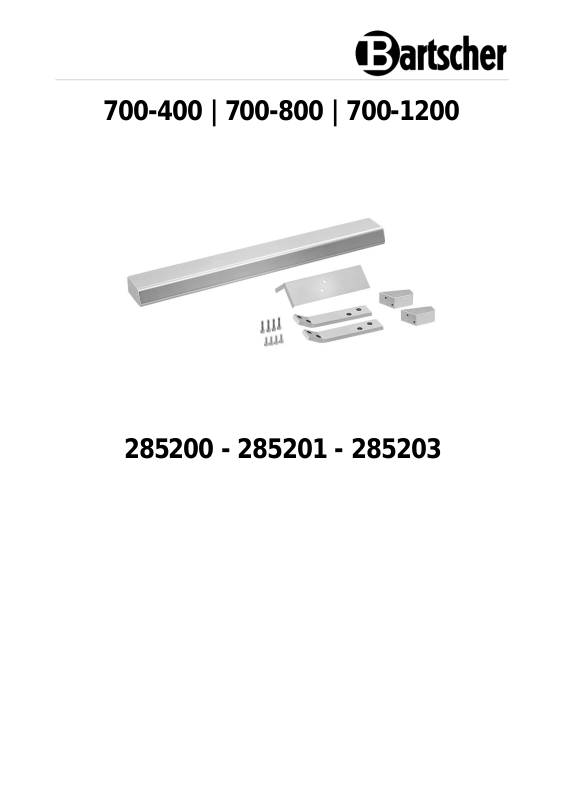

700-400 | 700-800 | 700-1200
285200 - 285201 - 285203
Bartscher GmbH
Franz-Kleine-Str. 28
D-33154 Salzkotten
Germania
tel.: +49 5258 971-0
fax.: +49 5258 971-120
Numero verde: +49 5258 971-197
www.bartscher.com
Versione: 1.0
Data di redazione: 2024-01-29
Istruzioni di montaggio originali
IT
IT
Nome:
Ringhiera della cucina 700-400
Numero art.:
285200
Materiale:
acciaio inox
Progettata per:
serie 700
Larghezza dell’apparecchio in mm:
400
Portata massima in kg:
15
Profondità superficie di appoggio
oggetti in mm:
75
Dimensioni (L x P x H) in mm:
400 x 200 x 80
Peso in kg:
3,1
2851121
Cucina a gas
2855061
Piastra per grigliare
287410
Cucina elettrica
2855071
Piastra per grigliare
286102
Cucina elettrica
2856211
Grill a pietra lavica
286411
Cucina a induzione
286917
Friggitrice
284804
Unità neutra
2859171
Friggitrice
286301
Bagnomaria
2859251
Friggitrice
286710
Brasiera multifunzione
286628
Apparecchio per il
mantenimento del calore
286506
Piastra per grigliare
286305
Cuocipasta
286507
Piastra per grigliare
2853051
Cuocipasta
Dati tecnici
La ringhiera della cucina 285200 come accessorio è adatta ai seguenti
elettrodomestici:
285200 3 / 8
IT
Nome:
Ringhiera della cucina 700-800
Numero art.:
285201
Materiale:
acciaio inox
Progettata per:
serie 700
Larghezza dell’apparecchio in mm:
800
Portata massima in kg:
15
Profondità superficie di appoggio
oggetti in mm:
75
Dimensioni (L x P x H) in mm:
800 x 200 x 80
Peso in kg:
4,7
2851051
Cucina a gas
284007
Unità neutra
2851241
Cucina a gas
286302
Bagnomaria
2851271
Cucina a gas
286508
Piastra per grigliare
2851251
Cucina a gas
286509
Piastra per grigliare
287420
Cucina elettrica
2855081
Piastra per grigliare
287431
Cucina elettrica
2855051
Piastra per grigliare
286104
Cucina elettrica
2856311
Grill a pietra lavica
286225
Cucina elettrica
286922
Friggitrice
286326
Cucina elettrica
2859271
Friggitrice
286234W
Cucina elettrica
286310
Cuocipasta
286421
Cucina a induzione
2853101
Cuocipasta
La ringhiera della cucina 285201 come accessorio è adatta ai seguenti
elettrodomestici:
4 / 8 285200
IT
Nome:
Ringhiera della cucina 700-1200
Numero art.:
285203
Materiale:
acciaio inox
Progettata per:
serie 700
Larghezza dell’apparecchio in mm:
1200
Portata massima in kg:
15
Profondità superficie di appoggio
oggetti in mm:
75
Dimensioni (L x P x H) in mm:
1200 x 200 x 80
Peso in kg:
6,3
2851161
Cucina a gas
286106
Cucina elettrica
2851361
Cucina a gas
286302
Cucina elettrica
2851261
Cucina a gas
286508
Cucina elettrica
2851371
Cucina a gas
Ci si riserva il diritto di apportare modifiche tecniche!
La ringhiera della cucina 285203 come accessorio è adatta ai seguenti
elettrodomestici:
Uso conforme alla destinazione
Dotare gli apparecchi della serie 700 di un’apposita sponda non solo regala un
tocco di stile, ma ottimizza anche la sicurezza e la funzionalità. La maggiore
distanza dall’apparecchio riduce efficacemente il rischio di ustioni nelle zone a
temperature elevate. Inoltre, il design robusto consente di riporre comodamente
pentole, padelle e piatti.
285200 5 / 8
IT
Fig. 1

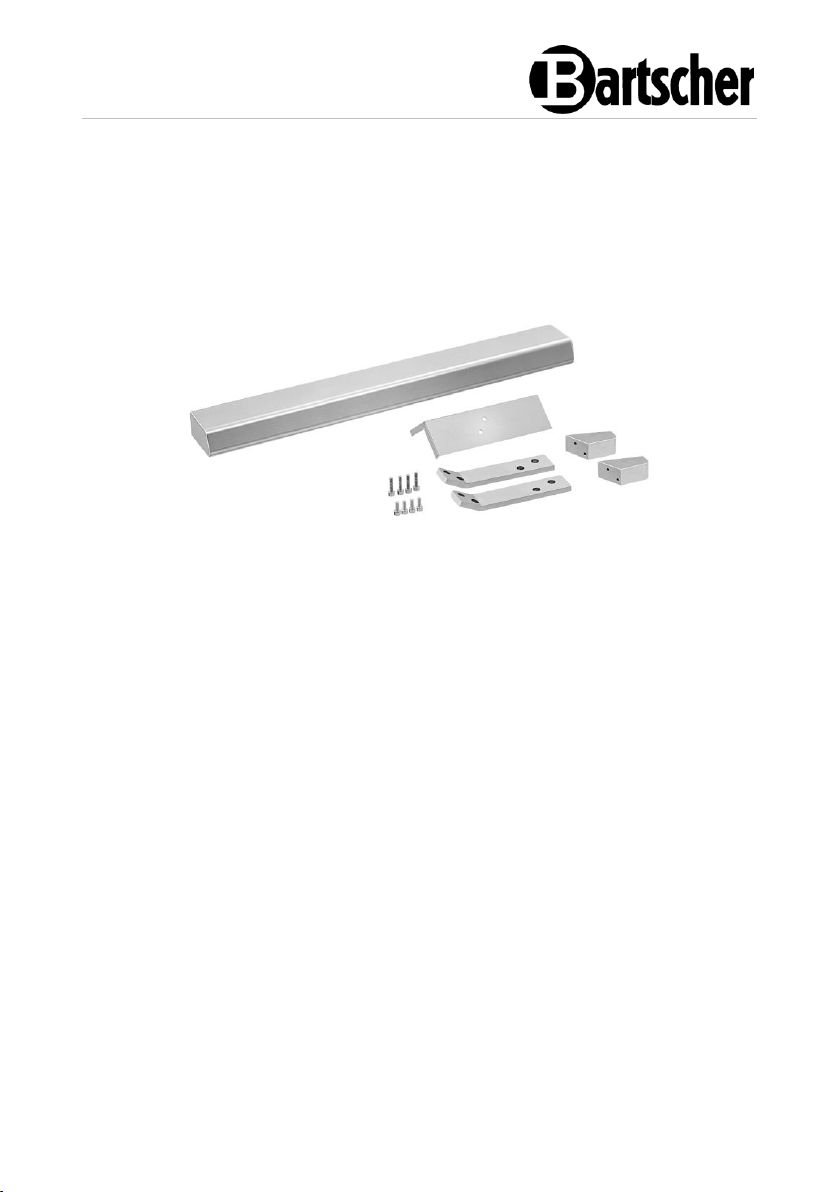

1. Guida - ripiano
2. Sagoma di foratura
3. Materiale di fissaggio (2x)
4. Barra piatta in acciaio, piegata (2x)
5. Viti a brugola M6 x 30 mm (4x)
6. Viti a brugola M6 x 20 mm (4x)
Ambito della consegna/Nome dei pezzi
1. Disimballare la ringhiera della cucina e smaltire i materiali di imballaggio nel
rispetto delle norme di protezione ambientale.
2. Verificare la completezza della consegna in base alla seguente lista:
NOTA BENE!
Attrezzi necessari: Chiave a brugola da 5 mm
6 / 8 285200
IT
2. Praticare i fori necessari
nell’apparecchio.
3. Per farlo, posizionare il sagoma di
foratura in dotazione sui bordi
dell’apparecchio dall’esterno e
spingerlo fino all’arresto.
4. A questo punto praticare i fori (2 x
sinistro e 2 x destro) nei punti indicati
sul sagoma.
Fig. 2
5. Quindi unire le barre piatte dall’esterno
ai materiali di fissaggio all’interno del
corpo esterno con l’uso di quattro viti a
brugola M6 corte.
Inizialmente, stringere le viti solo
leggermente per facilitare il montaggio e il
livellamento della guida - ripiano.
Fig. 3
6. Quindi sistemare la guida - ripiano
sulle barre piatte.
7. Avvitare la guida - ripiano alle barre
piatte con l’uso delle viti a brugola M6
lunghe.
Anche queste viti vanno inizialmente solo
leggermente strette.
Fig. 4
Montaggio
1. Per montare una ringhiera della cucina, ad es. su una cucina a gas, occorre
prima rimuovere le griglie, il coperchio del bruciatore, i bruciatori e la conca di
cottura.
NOTA BENE!
Se non si tratta di un piano di cottura a gas, è necessario rimuovere il
pannello.
285200 7 / 8
IT
8. A questo punto livellare la guida ripiano.
La ringhiera della cucina è installata
correttamente quando termina a filo degli
angoli e del bordo superiore del corpo
esterno.
9. Serrare bene tutte e otto le viti.
Fig. 5
ATTENZIONE!
Per la pulizia, non utilizzare agenti abrasivi, contenenti solventi, né
detergenti corrosivi. Essi, infatti, possono danneggiare la superficie.
Pulizia
1. Pulire sistematicamente la ringhiera della cucina con acqua calda e con un
panno morbido e umido. Ove necessario, usare un detersivo delicato.
2. Asciugare la ringhiera della cucina con un panno morbido.
