Page 1
Configuration and Operation FRITZ!Box 6660 Cable
Configuration and Operation
Page 2
Table of Contents
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Table of Contents
General Information on the FRITZ!Box...................................................................... 8
Safety Instructions.................................................................................................... 9
Package Contents....................................................................................................13
Instructions and Help............................................................................................. 14
Symbols Used.......................................................................................................... 16
Information on Cleaning.........................................................................................17
Functions and Structure.............................................................................................18
Functions...................................................................................................................19

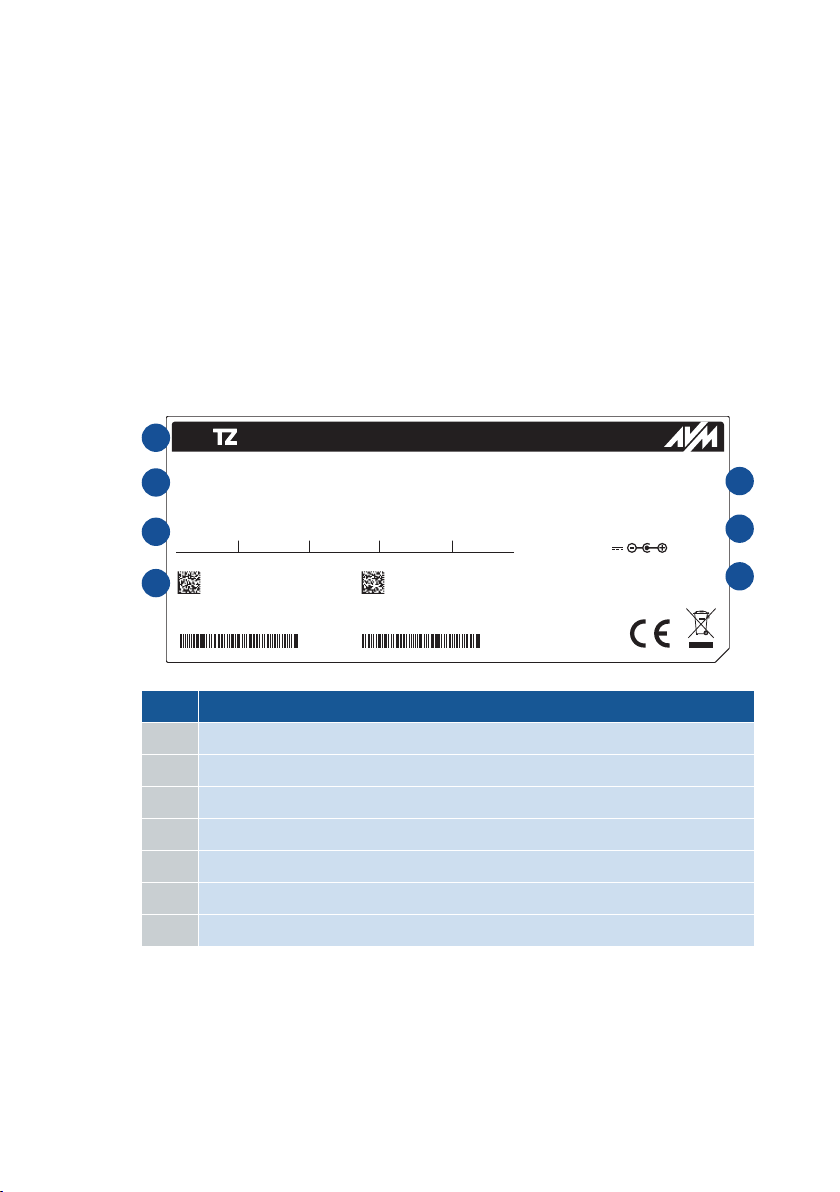

Device Data on the Type Label..............................................................................22

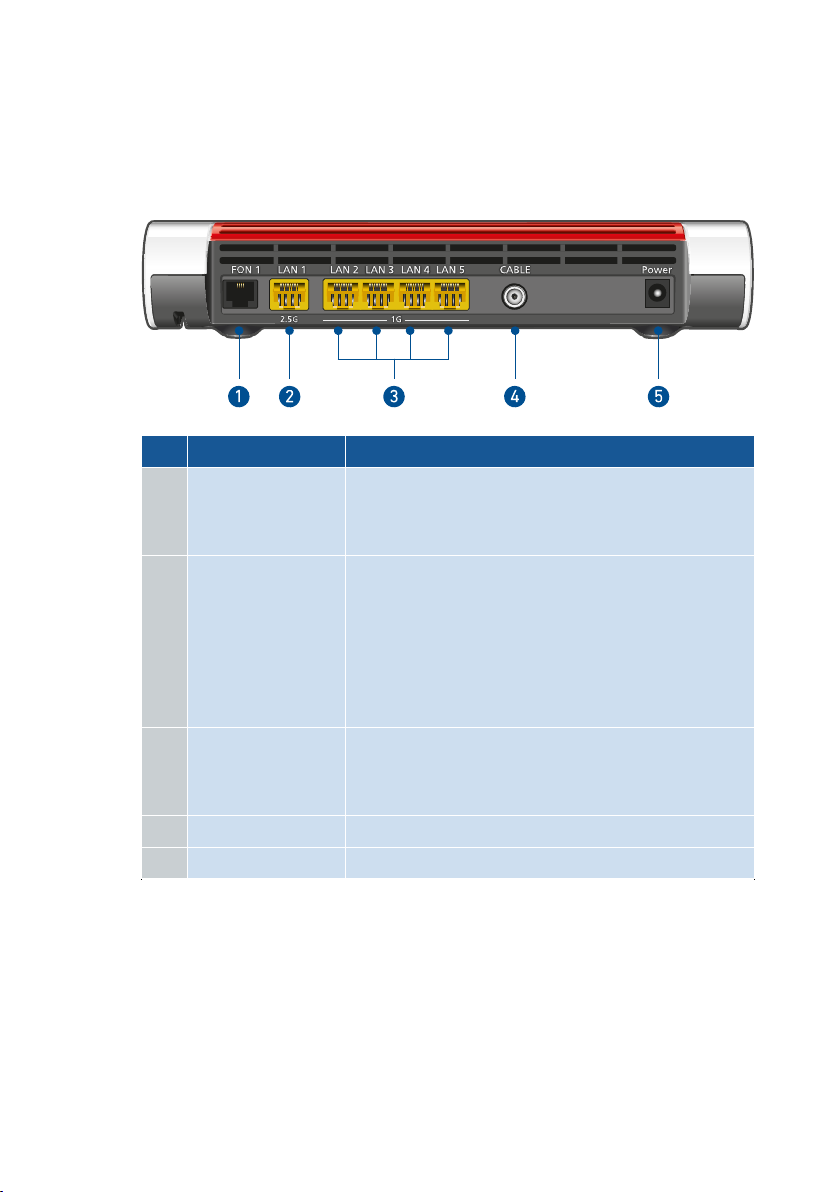

Connection Sockets.................................................................................................23

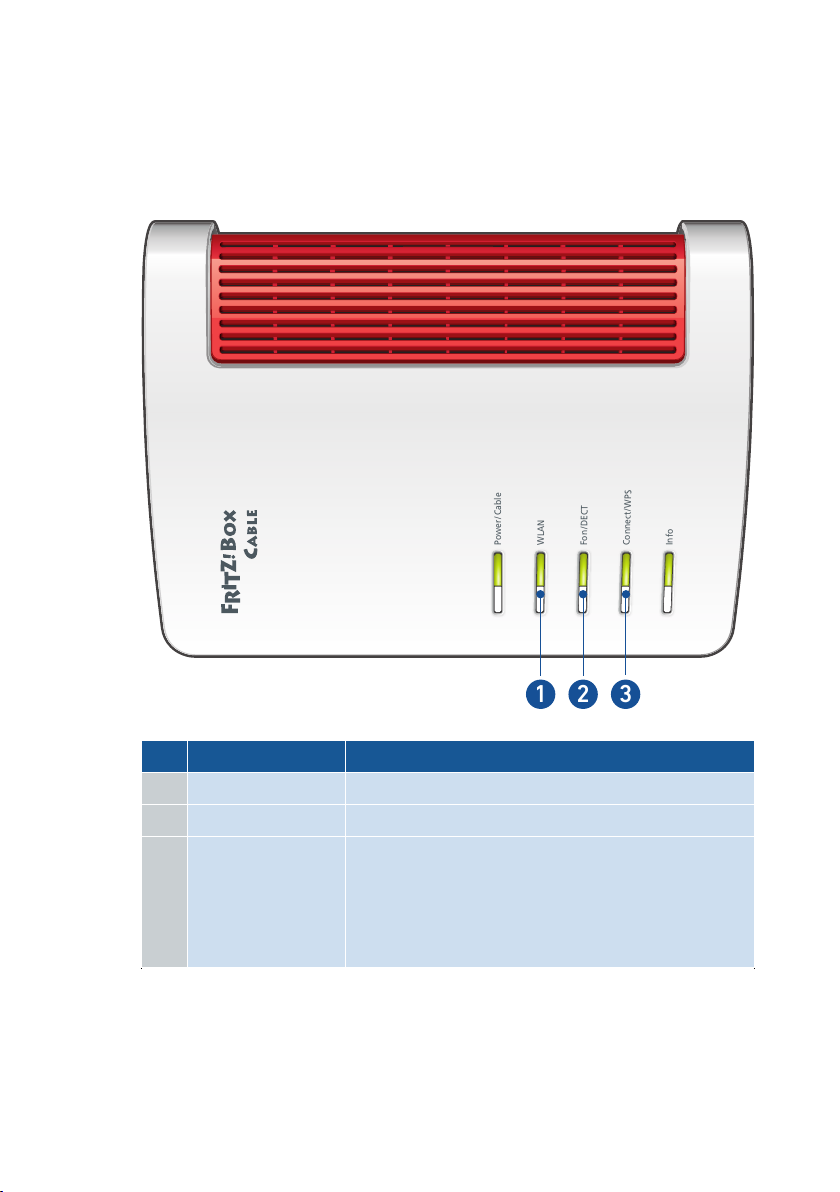

Buttons...................................................................................................................... 25
LEDs........................................................................................................................... 26
Requirements for Operation..................................................................................29
Connecting.................................................................................................................... 30
Overview: Connecting the FRITZ!Box...................................................................31
Placement.................................................................................................................32

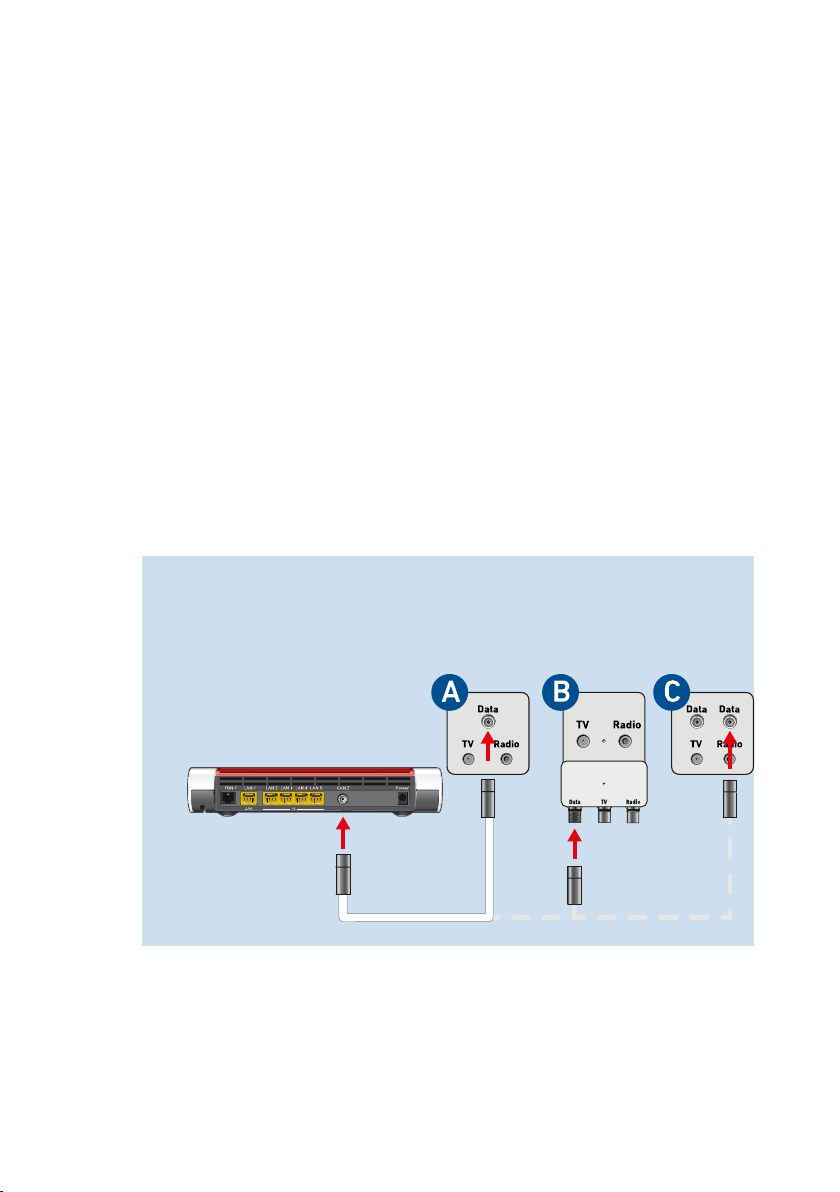

Connecting with the Internet Access: Cable Connection..................................34

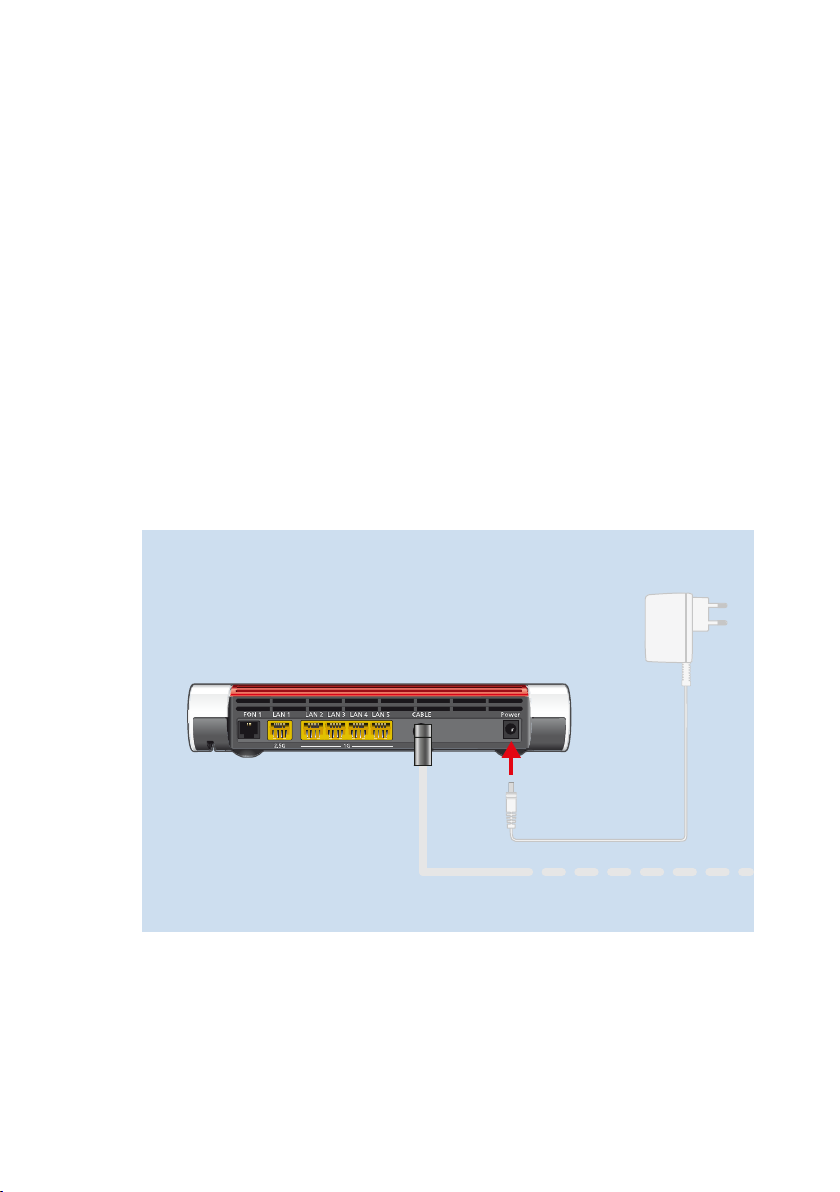

Connecting to Electrical Power.............................................................................35
Connecting with the Internet: Via Modem or Router.........................................36
Connecting to the Internet Access: Via a DSL/VDSL Modem.......................... 37
Connecting to the Internet Access: Via a Fiber Optic Modem......................... 38

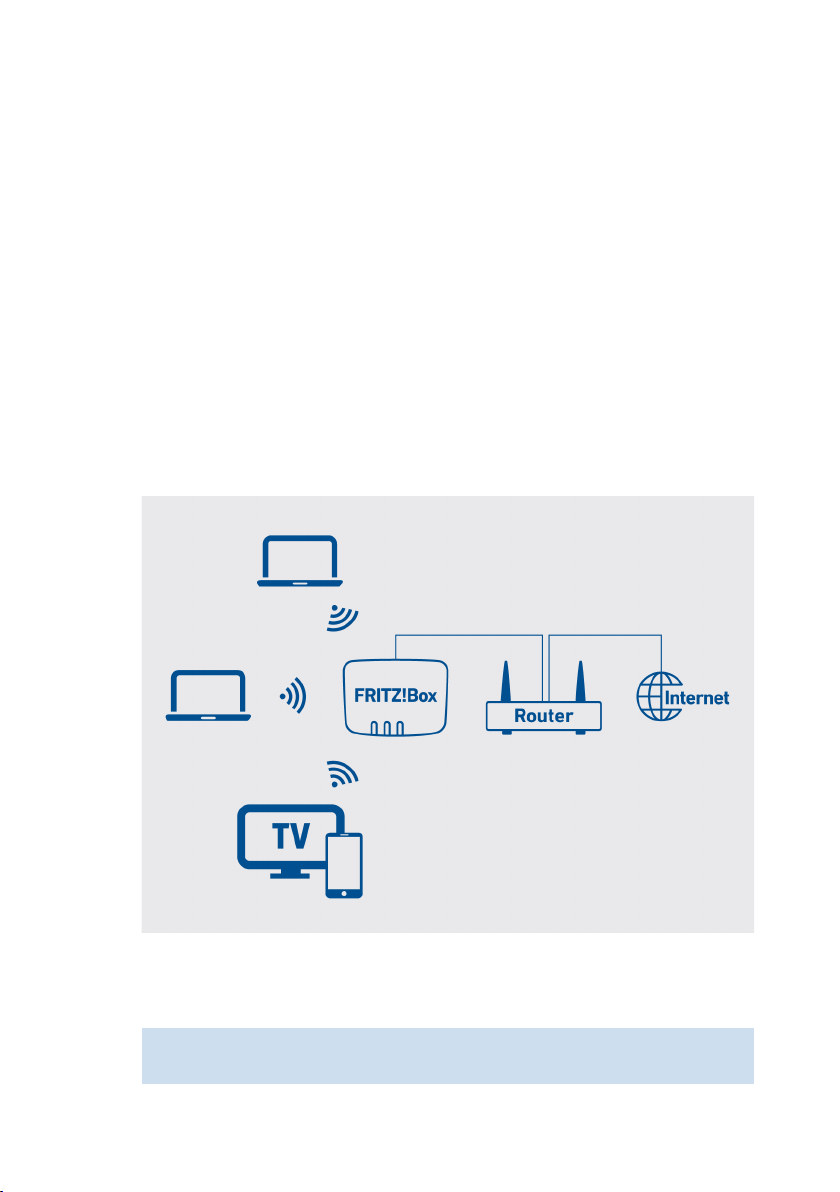

Connecting to the Internet Access: Via a Router............................................... 40

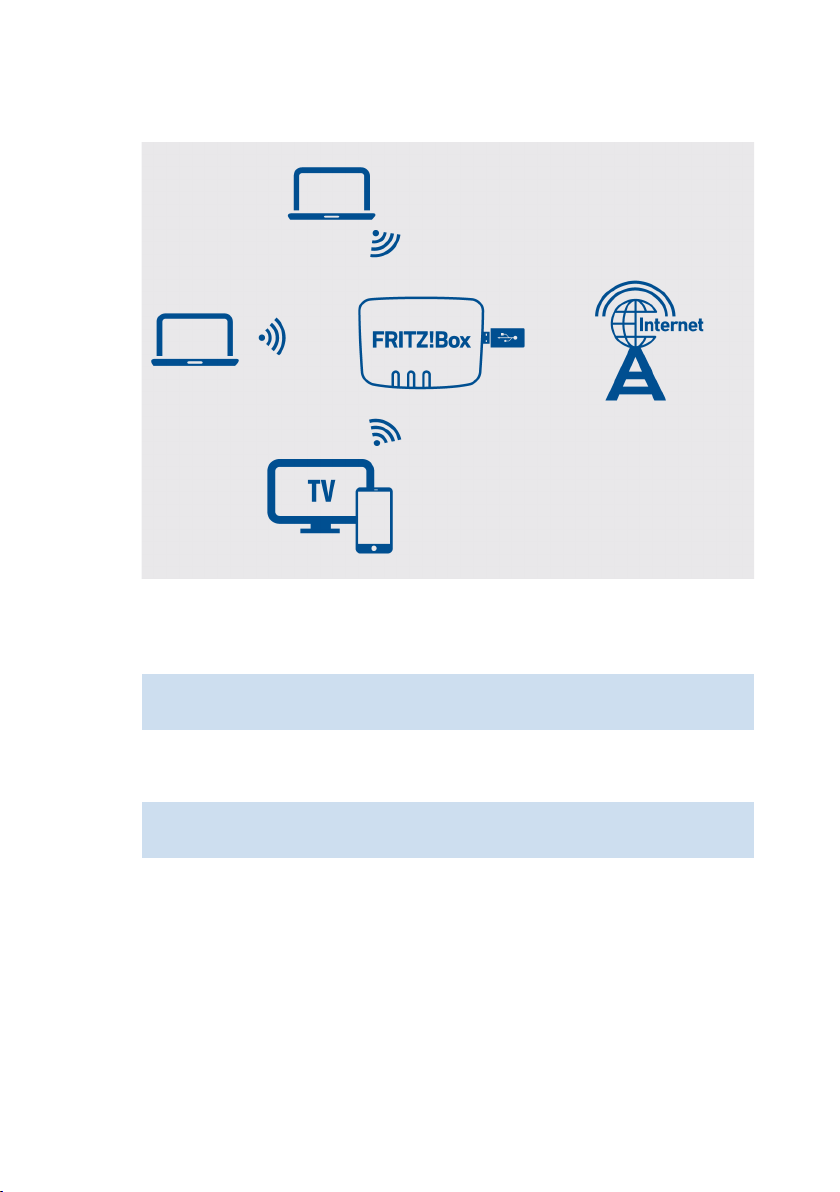

Connecting to the Internet Access: Via Mobile Network.................................. 42
Connecting a Computer Using a Network Cable................................................44

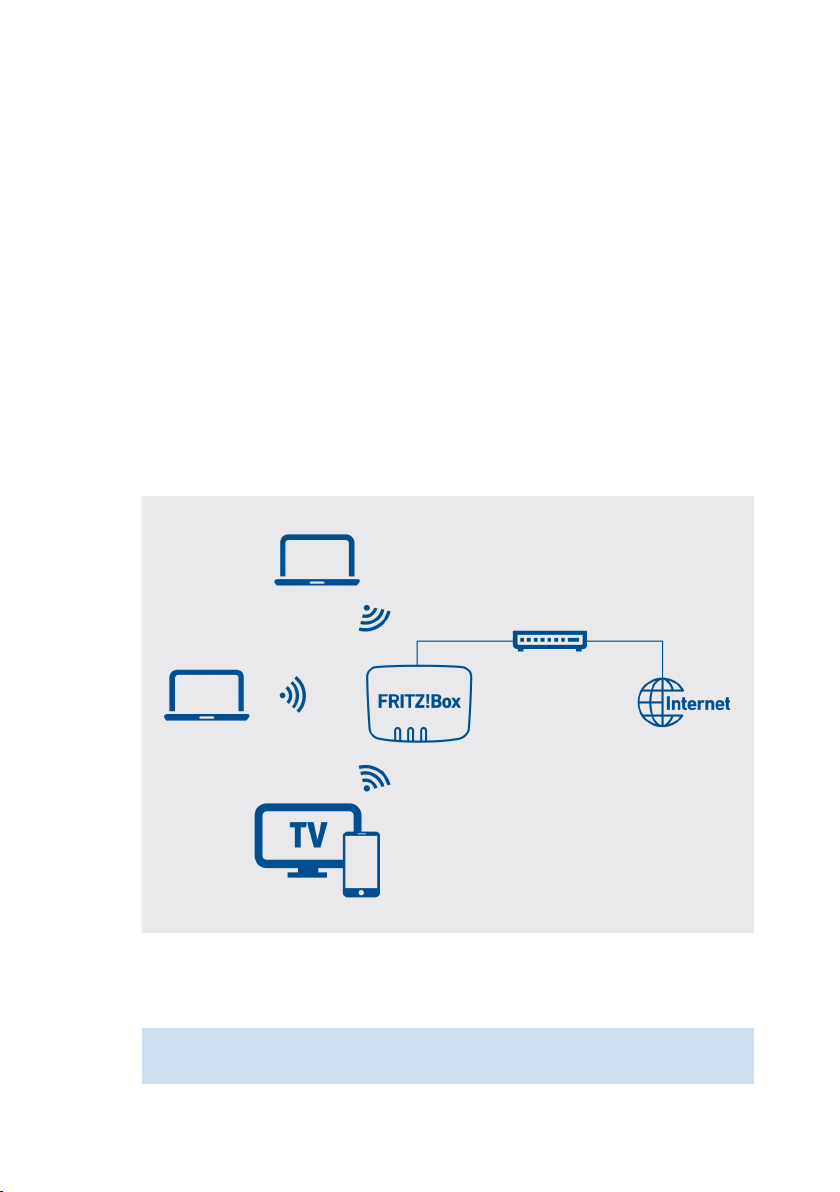

Connecting to Computers via Wi-Fi......................................................................46

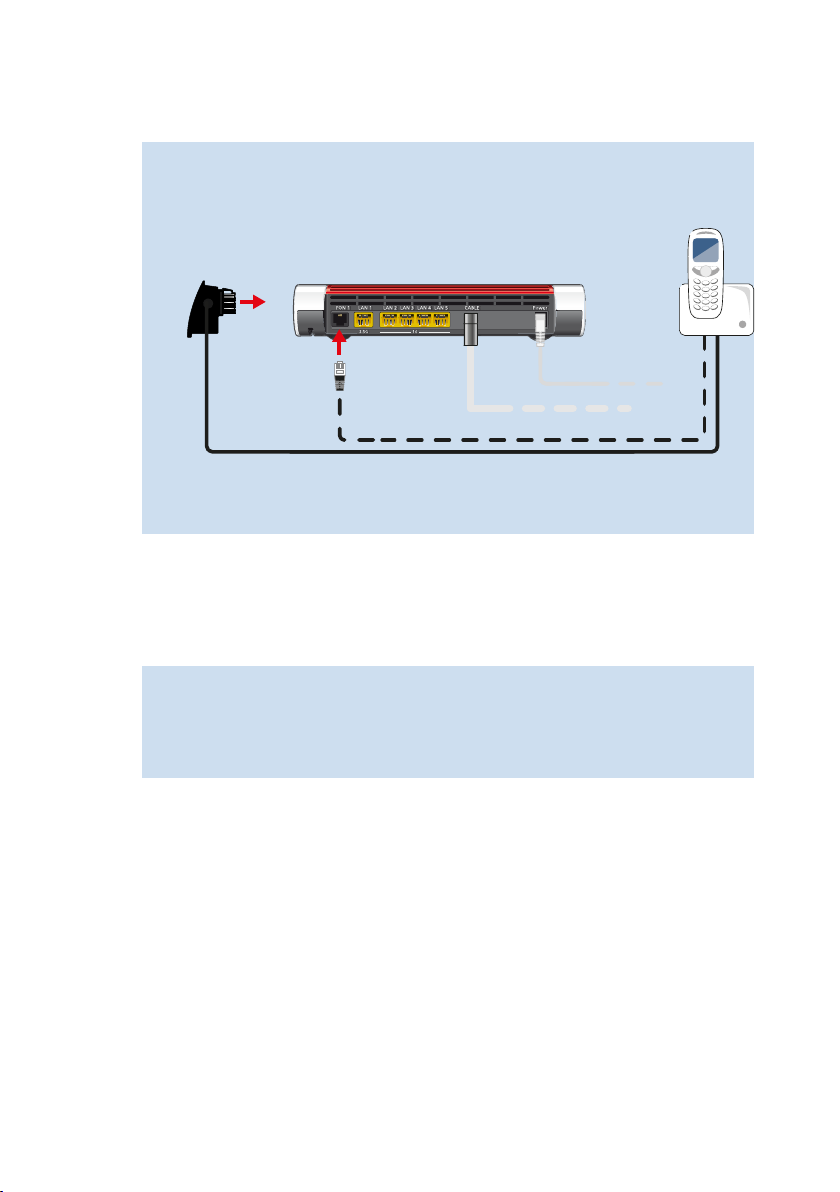

Connecting Telephones.......................................................................................... 49
Connecting Smartphones...................................................................................... 51
Connecting a Door Intercom System................................................................... 53
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 2
Page 3
Table of Contents
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
User Interface...............................................................................................................54

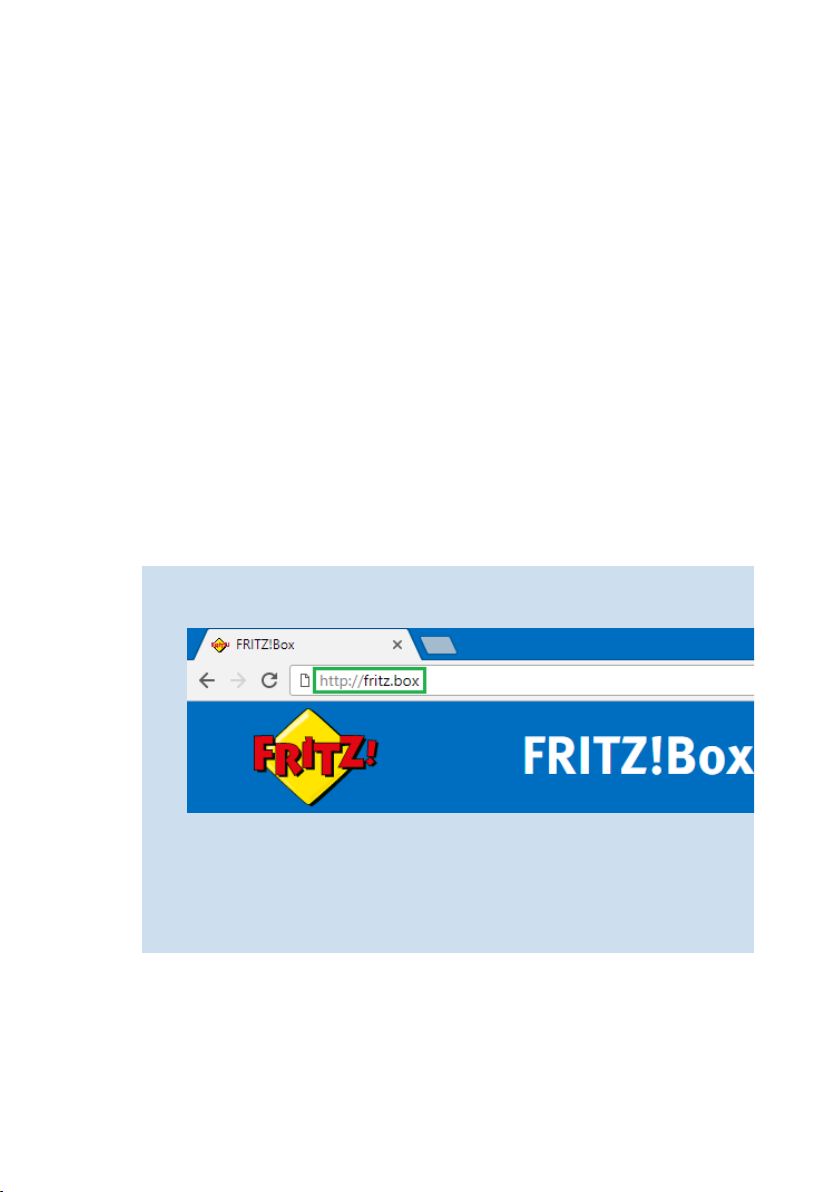

Opening the User Interface....................................................................................55
Using the Wizard for Basic Configuration...........................................................58
Logging Out of the User Interface........................................................................ 60
Configuring................................................................................................................... 62
Overview: Configuring the FRITZ!Box..................................................................63
Configuring Internet Access at the Cable Connection...................................... 64
Configuring Internet Access via DSL Modem.....................................................65
Configuring Internet Access via Fiber Optic Modem........................................ 66
Configuring Internet Access via Another Router...............................................67
Configuring Internet Access via Another Router: IP Client..............................68
Configuring Internet Access via the Mobile Network....................................... 69
Configuring Your Telephone Numbers................................................................ 70
Configuring Telephones......................................................................................... 71
Configuring a Door Intercom System.................................................................. 73
Saving Power with the FRITZ!Box........................................................................ 74
Mesh with FRITZ!......................................................................................................... 76
Expanding a Wi-Fi Network with Mesh................................................................ 77
Enabling Mesh for FRITZ!Repeaters and FRITZ!Powerline.............................79
FRITZ!Box as a Mesh Repeater.............................................................................81
Using Telephony in the Mesh................................................................................ 82
User Interface: Overview Menu.................................................................................83

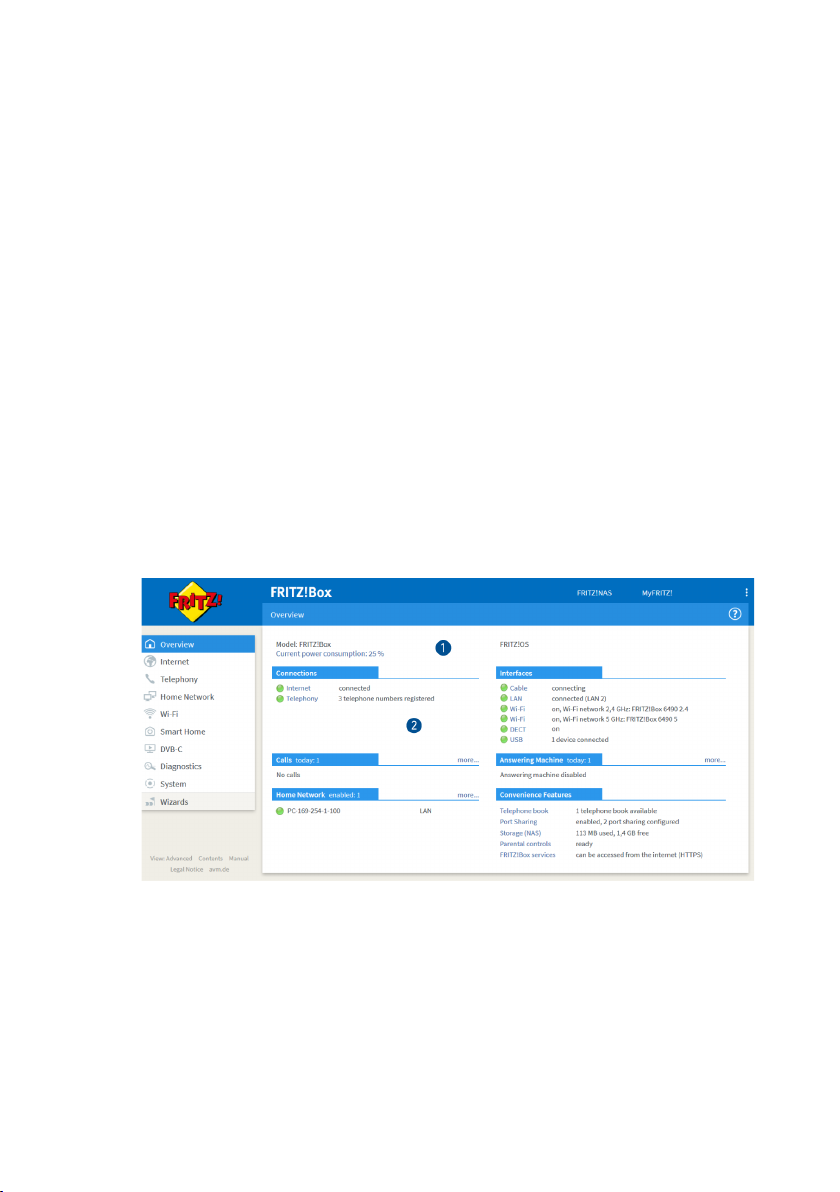

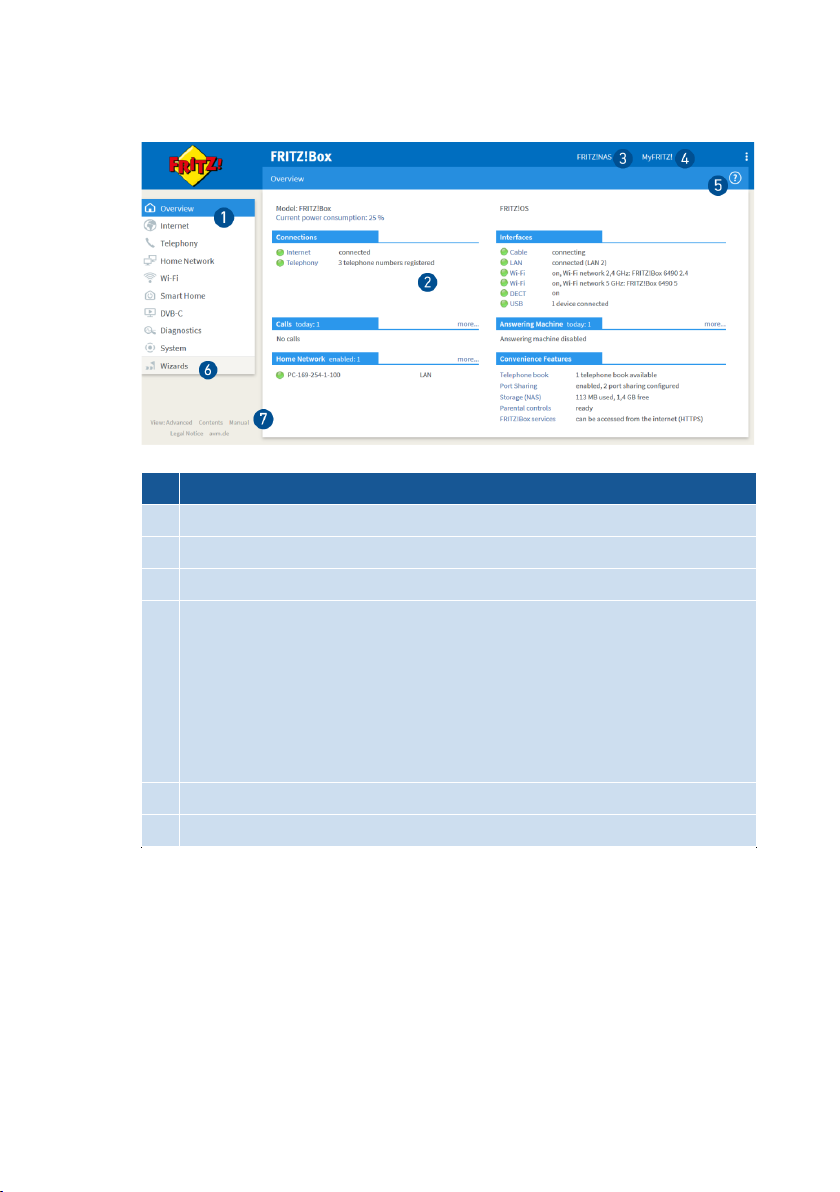

Overview Menu: Home Page of the User Interface........................................... 84
User Interface: Internet Menu................................................................................... 86
Using AVM Services for Diagnostics and Maintenance.................................... 87
Configuring Parental Controls.............................................................................. 89
Creating and Assigning Access Profiles............................................................. 91
Editing Filter Lists................................................................................................... 93
Configuring Priorities for Internet Use................................................................94
Configuring Port Sharing....................................................................................... 95
Enabling Dynamic DNS...........................................................................................97
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 3
Page 4
Table of Contents
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Remote Access to the FRITZ!Box..........................................................................98
Configuring VPN Remote Access....................................................................... 100
Configuring IPv6.................................................................................................... 102
User Interface: Telephony Menu.............................................................................104
Configuring and Using the Telephone Book.....................................................105
Configuring and Using the Answering Machine.............................................. 108
Using the Fax Function.........................................................................................110
Configuring Call Diversion...................................................................................111
Configuring Call Blocks........................................................................................112
Configuring Do Not Disturb................................................................................. 114
Setting an Alarm................................................................................................... 115
Configuring a Dialing Rule...................................................................................116
Reducing the Radiation of DECT Emissions..................................................... 117
Allowing Non-Encrypted Connections...............................................................119
User Interface: Home Network Menu.................................................................... 120
Managing the Home Network............................................................................. 121
Managing Network Devices.................................................................................124
Changing IPv4 Settings........................................................................................ 127
Distributing IPv4 Addresses............................................................................... 130
Changing IPv6 Settings........................................................................................ 132
Configuring a Static IP Route.............................................................................. 134
Obtaining an IP Address Automatically............................................................ 136
Configuring LAN Guest Access...........................................................................138
Configuring Wake on LAN....................................................................................140
Configuring USB Devices..................................................................................... 141
Configuring and Using the Media Server..........................................................146
Assigning a FRITZ!Box Name..............................................................................148
User Interface: Wi-Fi Menu......................................................................................149
Switching the Wi-Fi Network On and Off.......................................................... 150
Selecting the Wi-Fi Channel................................................................................151
Configuring Wi-Fi Guest Access.........................................................................153
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 4
Page 5
Table of Contents
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
User Interface: Smart Home Menu........................................................................ 156
Smart Home Devices............................................................................................ 157
Configuring a Group of Switchable Sockets and LED Lights........................ 159
Setting Up a Group of Radiator Controls.......................................................... 160
Configuring a Template for Switchable Sockets and LED Lights.................161
Configuring a Template for Radiator Controls.................................................162
User Interface: Menu DVB-C....................................................................................163
Television in the Home Network........................................................................ 164
Enabling Live TV....................................................................................................165
Watching Television with FRITZ!App TV............................................................166
Watching Television with the VLC Media Player..............................................167
Start Channel Search........................................................................................... 168
User Interface: Diagnostics Menu.......................................................................... 169
Starting the Function Diagnostics......................................................................170
Starting Security Diagnostics............................................................................. 172
User Interface: System Menu..................................................................................175
Configuring Push Services.................................................................................. 176
Configuring FRITZ!Box Users and FRITZ!Box Password............................... 178
Selecting Signaling of the “Info” LED................................................................ 182
Switching Off and Dimming the LED Display...................................................183
Locking and Unlocking Buttons..........................................................................184
Setting the User Interface Language................................................................ 185
Changing Regional Options................................................................................. 186
Adjusting the Time Zone...................................................................................... 187
Saving Settings......................................................................................................188
Loading Settings....................................................................................................189
Restarting the FRITZ!Box.....................................................................................190
Restoring Factory Settings..................................................................................191
Performing a FRITZ!OS Update Automatically................................................193
Performing a FRITZ!OS Update in the Mesh Overview.................................. 196
Performing a FRITZ!OS Update with the Wizard.............................................198
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 5
Page 6
Table of Contents
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Performing a FRITZ!OS Update Manually.........................................................200
User Interface: Wizards Menu.................................................................................202
Using the Wizards................................................................................................. 203
FRITZ!NAS...................................................................................................................205
FRITZ!NAS Features............................................................................................. 206
Expanding FRITZ!NAS Storage...........................................................................208
Displaying FRITZ!NAS in a File Manager..........................................................209
Saving FRITZ!NAS Storage..................................................................................210
MyFRITZ!..................................................................................................................... 211
What Is MyFRITZ!?.................................................................................................212
Creating a New MyFRITZ! Account.....................................................................215
Configuring MyFRITZ!App in Android................................................................216
Configuring the MyFRITZ!App in iOS................................................................. 217
Controlling FRITZ!Box with Keypad Codes........................................................... 218
Information on Keypad Codes.............................................................................219
Configuration on the Telephone......................................................................... 221
Operating on the Telephone................................................................................ 231
Restoring Factory Settings with the Telephone.............................................. 244
Malfunctions...............................................................................................................246
Troubleshooting Procedures...............................................................................247
Troubleshooting Chart..........................................................................................248
Opening the User Interface with the Emergency IP Address....................... 251
Knowledge Base....................................................................................................253
Support....................................................................................................................254
Decommissioning and Disposal............................................................................. 255
Decommissioning..................................................................................................256
Disposal.................................................................................................................. 257
Technical Specifications...........................................................................................258
Technical Specifications...................................................................................... 259
Legal............................................................................................................................ 265
Legal Notice............................................................................................................266
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 6
Page 7
Table of Contents
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Drilling Template....................................................................................................... 271
Index............................................................................................................................ 274
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 7
Page 8
General Information on the FRITZ!Box
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
General Information on the FRITZ!Box
Contents of this chapter:
Safety Instructions.........................................................................................................9
Package Contents........................................................................................................ 13
Instructions and Help..................................................................................................14
Symbols Used...............................................................................................................16
Information on Cleaning.............................................................................................17
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 8
Page 9
General Information on the FRITZ!Box
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Safety Instructions
Overview
Before connecting the FRITZ!Box, observe the following security instructions in order to protect yourself, the surroundings, and the
FRITZ!Box from harm.
Fires and Electrical Shocks
Overloaded outlets, extension cords and power strips can cause fires
or electric shocks.
Outdated electrical or incorrect broadband cable installations can also
present a fire hazard by allowing extremely high equalizing current to
flow through your device.
• Avoid using socket strips and extension cords if at all possible.
• Do not connect multiple extension cords or socket strips to each
other.
• Make sure that the electrical installation complies with the latest
technical standards.
• Inform yourself about the performance of your electrical system,
especially the power rating of power lines and outlets.
• Make sure that the earthing contacts of your electrical outlets are
connected via a protective ground conductor that is earthed along
with the cable network connection via the equipotential bonding
bar, in accordance with the valid safety standards.
• When in doubt, ask the service technician performing installation or
a competent electrician.
Overheating
Heat accumulation can lead to overheating of the FRITZ!Box. This can
result in damage to the FRITZ!Box.
• Provide for sufficient air circulation around the FRITZ!Box.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 9
Page 10
General Information on the FRITZ!Box
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• Make sure that the ventilation slits on the FRITZ!Box housing are always unobstructed.
• The FRITZ!Box should not be placed on carpets or upholstery.
• Do not cover the FRITZ!Box.
Damage to Heat-Sensitive Surfaces
The base of the FRITZ!Box heats up during normal operation. This heat
can cause damage to heat-sensitive surfaces.
• Do not place the FRITZ!Box on overly heat-sensitive surfaces.
Power Surges Caused by Lightning
During electrical storms, electrical surges caused by lightning present
a danger to connected electrical devices.
• Do not install the FRITZ!Box during an electrical storm.
• During a storm, disconnect the FRITZ!Box from the power
supply.
• During a storm, disconnect the FRITZ!Box from the cable
connection.
Moisture, Liquids and Vapors
Moisture, liquids and vapors that find their way into the FRITZ!Box can
cause electric shocks or short circuits.
• Only use the FRITZ!Box indoors.
• Never let liquids get inside the FRITZ!Box.
• Protect the FRITZ!Box from vapors and moisture.
Improper Cleaning
Improper cleaning with strong detergents, solvents or wet cloths can
cause damage to the FRITZ!Box.
• Please refer to the information about how to clean your FRITZ!Box,
see page17.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 10
Page 11
General Information on the FRITZ!Box
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Improper Opening and Repairs
The device contains hazardous components and should only be opened
by authorized repair technicians.
• Do not open the FRITZ!Box housing.
• If the FRITZ!Box needs to be repaired, please take it to a specialized
vendor.
Internet Security
Comprehensive information about how to protect your FRITZ!Box and
your home network from access by strangers is presented in the internet at:
en.avm.de/guide
Radio and Electromagnetic Interference
Radio interference can be generated by every device that emits electromagnetic signals. With so many devices transmitting and receiving
radio waves, interference can occur when radio waves overlap.
• Do not use the FRITZ!Box in places where the use of radio devices is
prohibited.
• Follow any instructions to switch off radio devices – especially in
hospitals, outpatient treatment centers, medical practices and other medical facilities – in order to prevent interference with sensitive
medical equipment.
• Consult your doctor and the manufacturer of your medical device
(pacemaker, hearing aid, electronically controlled implant, etc.)
to find out whether it could be affected by interference from your
FRITZ!Box.
• If applicable, maintain the recommended minimum distance of
15cm recommended by the manufacturers of medical devices in
order to prevent malfunctions of your medical device.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 11
Page 12
General Information on the FRITZ!Box
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Potentially Explosive Environments
Under unfavorable conditions, radio waves in the vicinity of explosive
environments can cause fires or explosions.
• Do not install and operate your FRITZ!Box in the vicinity of explosive environments, flammable gases, areas in which the air contains chemicals or particles like grain, dust or metal powder, or in
the vicinity of detonation grounds.
• In locations with potentially explosive atmospheres, and in the
vicinity of detonation grounds, follow the instructions to switch off
electronic devices in order to prevent interference with detonation
and ignition systems.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 12
Page 13
General Information on the FRITZ!Box
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Package Contents
Package Contents
Amt. Supplied Part Details
1 FRITZ!Box 6660 Cable
1 Coaxial cable Included in the package if you pur-
chased the FRITZ!Box from a retail
vendor.
Not included in the package if you received the FRITZ!Box from a cable network provider.
1 Power adapter white
1 Network cable also “LANcable”, white
1 Quick guide Connecting the FRITZ!Box
1 Service card FRITZ!Box factory settings
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 13
Page 14
General Information on the FRITZ!Box
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Instructions and Help
Instructions and Help
Use the comprehensive customer documentation to connect, configure
and operate your FRITZ!Box.
The latest information on products, important developments and updates is presented in the newsletter and in the social media.
Tip
After a FRITZ!OS update, download the latest manual from
en.avm.de/service/manuals.
Help Contents Where
Manual • FRITZ!OS version 07.20 re-
lease
• Connecting, configuration
and operation
• Range of FRITZ!Box Func-
tions
en.avm.de/service/
manuals
Quick guide Connecting and configuration Provided in print with
your FRITZ!Box
Service card • Important settings of your
FRITZ!Box upon delivery
• Overview of basic functions
• A look at the FRITZ!Box con-
Provided in print with
your FRITZ!Box
figuration options
Online help • Instructions on configura-
http://fritz.box /
tion and operation
• Help on the functions and
settings options in the user
interface
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 14
Page 15
General Information on the FRITZ!Box
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Help Contents Where
Knowledge
Base
Solutions for common problems during connection, con-
en.avm.de/service
figuration and operation
Newsletter The latest developments for
AVM: New products, updates
en.avm.de/newsletter
and practical tips
Social media The latest about the FRITZ!
Box, your FRITZ!Box home network, and your FRITZ! device
Facebook
Instagram
Twitter
YouTube
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 15
Page 16
General Information on the FRITZ!Box
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Symbols Used
Symbols Used
The following symbols are used in this manual:
Meaning
Important message that should be complied with in order to
prevent material damage, errors or malfunctions
Useful tip for configuring and operating the FRITZ!Box
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 16
Page 17
General Information on the FRITZ!Box
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Information on Cleaning
Rules
Keep the following rules in mind for cleaning your FRITZ!Box:
• Remove the FRITZ!Box from the mains before cleaning.
• Wipe the FRITZ!Box with a slightly moist, lint-free cloth or an antistatic cloth.
• Do not use any strong detergents or solvents for cleaning.
• Do not use any wet cloths for cleaning.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 17
Page 18
Functions and Structure
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Functions and Structure
Contents of this chapter:
Functions.......................................................................................................................19
Device Data on the Type Label..................................................................................22
Connection Sockets.....................................................................................................23
Buttons...........................................................................................................................25

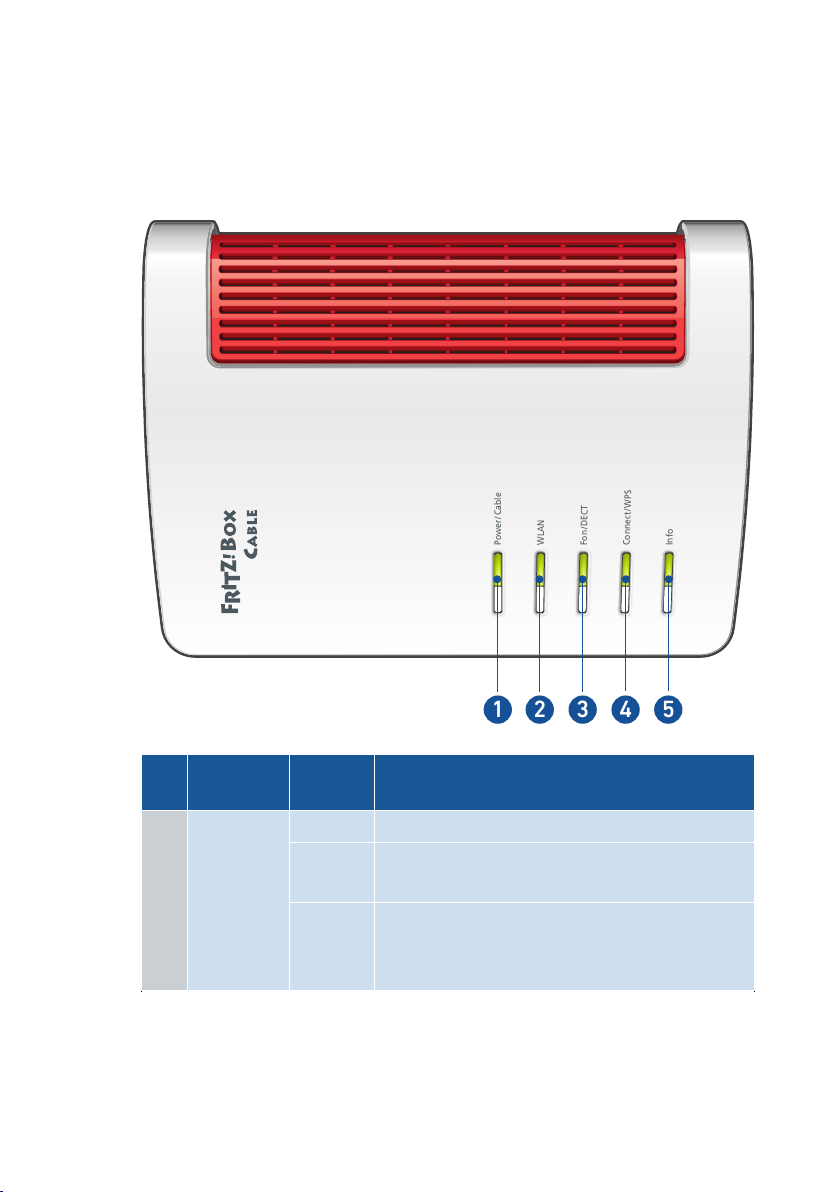

LEDs............................................................................................................................... 26
Requirements for Operation......................................................................................29
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 18
Page 19
Functions and Structure
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Functions
Internet Router
The FRITZ!Box 6660 Cable is an internet router for connecting to a cable internet connection. It can be operated on cable connections with
the following versions:
• EuroDOCSIS 3.0
• DOCSIS 3.1
Telephone System
The FRITZ!Box is a telephone system (or PBX: Private Branch Exchange) for internet telephony (IP telephony, VoIP) on IP-based lines.
The following devices can be connected to the FRITZ!Box:
• 6 cordless (DECT) telephones
• 1 analog device (telephone, answering machine, fax)
• 10 IP telephones (FRITZ!App Fon, for instance)
Up to five integrated answering machines can be used to save voice
messages and, upon request, send them to you by email.
Via the integrated fax function you can also send and receive faxes
without an external fax machine.
Wireless Access Point
The FRITZ!Box is a wireless access point for any wireless devices, for
instance:
• Notebooks
• Tablets
• Smartphones
• Wireless printers
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 19
Page 20
Functions and Structure
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Hub in the Home Network
The FRITZ!Box is the hub in the home network. All of the devices connected with the FRITZ!Box make up the home network. With the
FRITZ!Box you can keep track of all devices. The functions available
for the home network include:
• A media server for transmission of music, pictures and video to
playback devices in the home network
• MyFRITZ! makes access to your own FRITZ!Box possible even from
the internet
• FRITZ!NAS, for easy access to all files in the network.

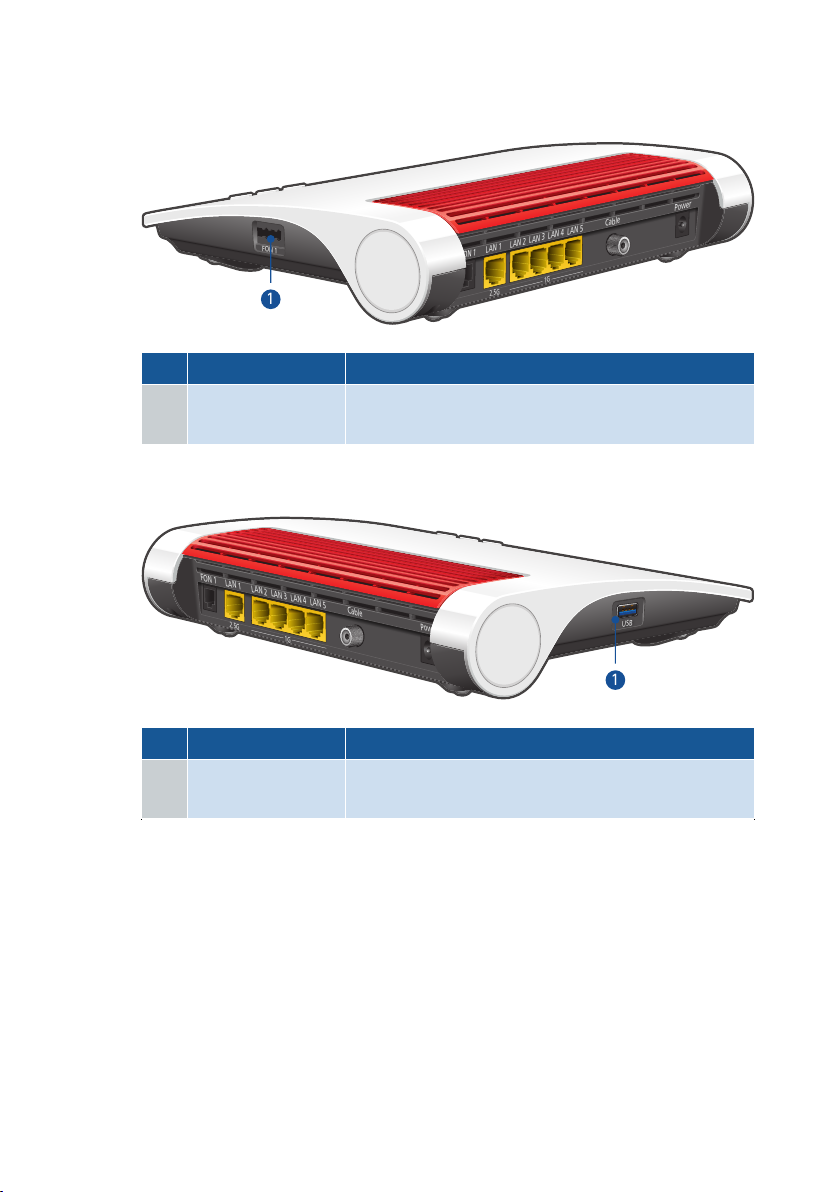

USB Port
The FRITZ!Box has a USB2.0 port to which you can connect the following devices:
• USB storage devices (for example, flash drives, external hard
drives, card readers)
• USB printers, USB all-in-one printers, USB scanners
• USB mobile communications dongles or smartphones with USB
tethering
• USB hubs
DECT Base Station
The FRITZ!Box is a DECT base station that supports the DECTULE standard. The following DECT devices can be operated simultaneously on
the FRITZ!Box:
• Up to 6 cordless (DECT)
telephones
• Smart Home devices
Smart Home
The following Smart Home devices can be registered with the
FRITZ!Box at the same time, and configured and controlled via the
FRITZ!Box:
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 20
Page 21
Functions and Structure
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Type of Device Number Features
Smart plugs
• FRITZ!DECT210
• FRITZ!DECT200
up to 10 • Control the power supply to
connected devices.
• Measure the power consump-
tion of connected devices.
Radiator controls
• FRITZ!DECT301
• FRITZ!DECT300
• Comet DECT
Switch
• FRITZ!DECT440
• FRITZ!DECT400
The FRITZ!DECT 500
LED Light
Smart Home devices
via HANFUN
up to 12 • Control the room temperature
automatically and save energy
costs.
up to 10 Switch and control FRITZ!DECT
devices.
up to 10 Control white and color lighting.
up to 10 Connect Smart Home devices
from other manufacturers with
the FRITZ!Box.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 21
Page 22
3779 8981 1562 8981 1234
AF:AF:AF:AF:AF:AF
H515.123.45.678.901
00040E-123456789012
AF:AF:AF:AF:AF:AF
FRITZ!Box 6660 Cable XY
afbecd1234
FRI !Box 6660 Cable
Serial no.
Wi-
Fi password
AVM GmbH,
10547 Berlin
CM MAC
CWMP account
Wi-
Fi network (SSID) FRITZ!Box password
MTA MAC
Power units:
311P0W166, 311P0W182
12V 3
.5A
Art. no.: 2000 2913
Edition International
1
2
3
4
5
6
7
Functions and Structure
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Device Data on the Type Label
Overview
Important device data on your FRITZ!Box are presented on the type label on the bottom of the housing. There you find the preset network
key for Wi-Fi connections with the FRITZ!Box, the preconfigured FRITZ!
Box password for the user interface, the serial number for support
queries, and additional data.
Device Data on the Type Label
No. Meaning
1 Product name
2 Name of Wi-Fi network (SSID)
3 Network key (Wi-Fi password)
4 Password of user interface
5 Serial number
6 Power adapter specification
7 Article number
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 22
Page 23
Functions and Structure
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connection Sockets
Connector Panel
No. Name Function
1 FON1 RJ11 port for connecting an analog telephone,
fax machine, answering machine or a door intercom system.
2 LAN1 RJ45 Ehternet port (2.5Gbit/s) for connecting
to a modem or a router for internet access.
If the socket is not used for the internet connection, then it can be configured as an additional gigabit Ethernet port for connecting network-compatible devices.
3 LAN2 - LAN5 RJ45 ports (1Gbit) for connecting computers
and other network-compatible devices like
hubs and game consoles.
4 CABLE Socket for connecting to the cable connection
5 Power Port for plugging in the power supply
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 23
Page 24
2.5G
1G
Power
Cable
LAN 5
LAN 4
LAN 3
LAN 2
LAN 1
FON 1
FON 1
1
2.5G
1G
USB
Power
Cable
LAN 5
LAN 4
LAN 3
LAN 2
LAN 1
FON 1
1
Functions and Structure
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connectors on the Sides: FON
No. Name Function
1 FON1 TAE socket for connecting analog telephones,
fax machines and answering machines
Connectors on the Sides: USB
No. Name Function
1 USB USB2.0 socket for connecting USB devices
like printers or storage media
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 24
Page 25
Info
Connect /W PS
Fon/ DECT
WLAN
Power/ Cable
1 2 3
Functions and Structure
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Buttons
Button Functions
No. Button Function
1 WLAN Switching Wi-Fi on and off
2 Fon/DECT Search for cordless telephones (paging call)

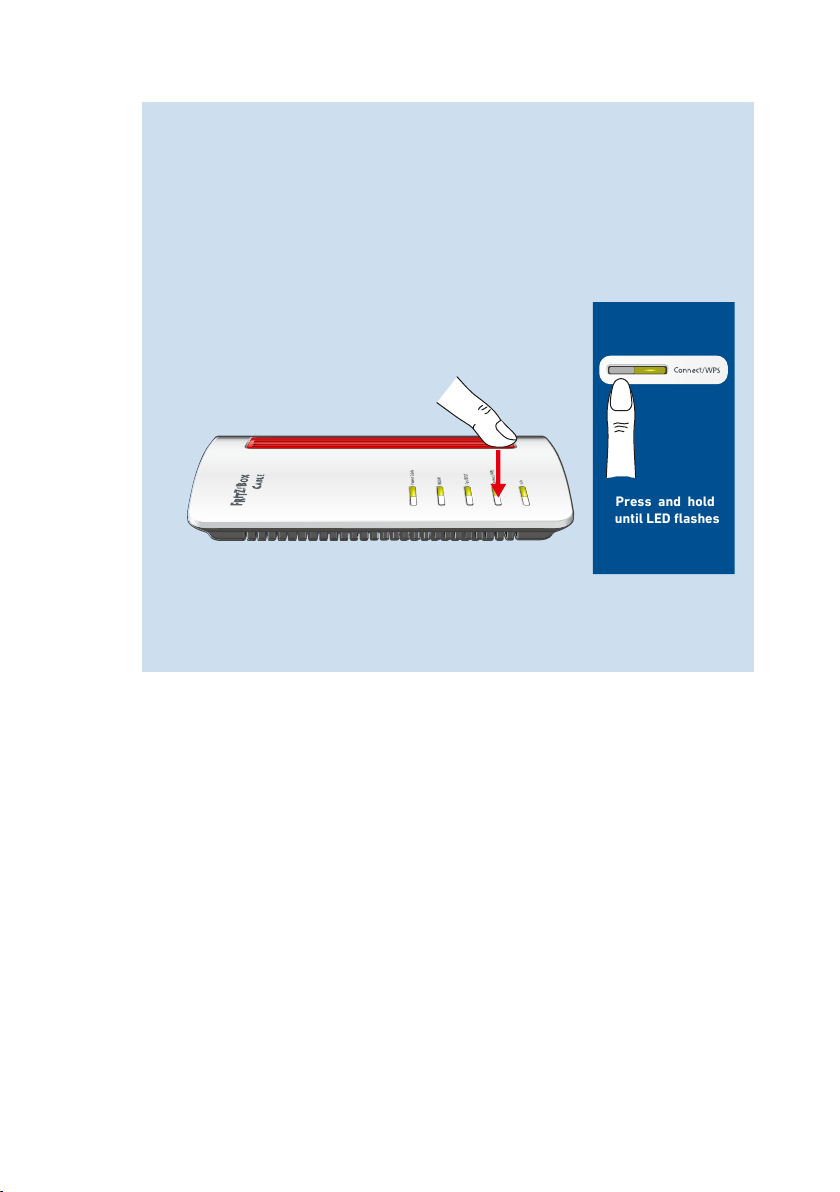

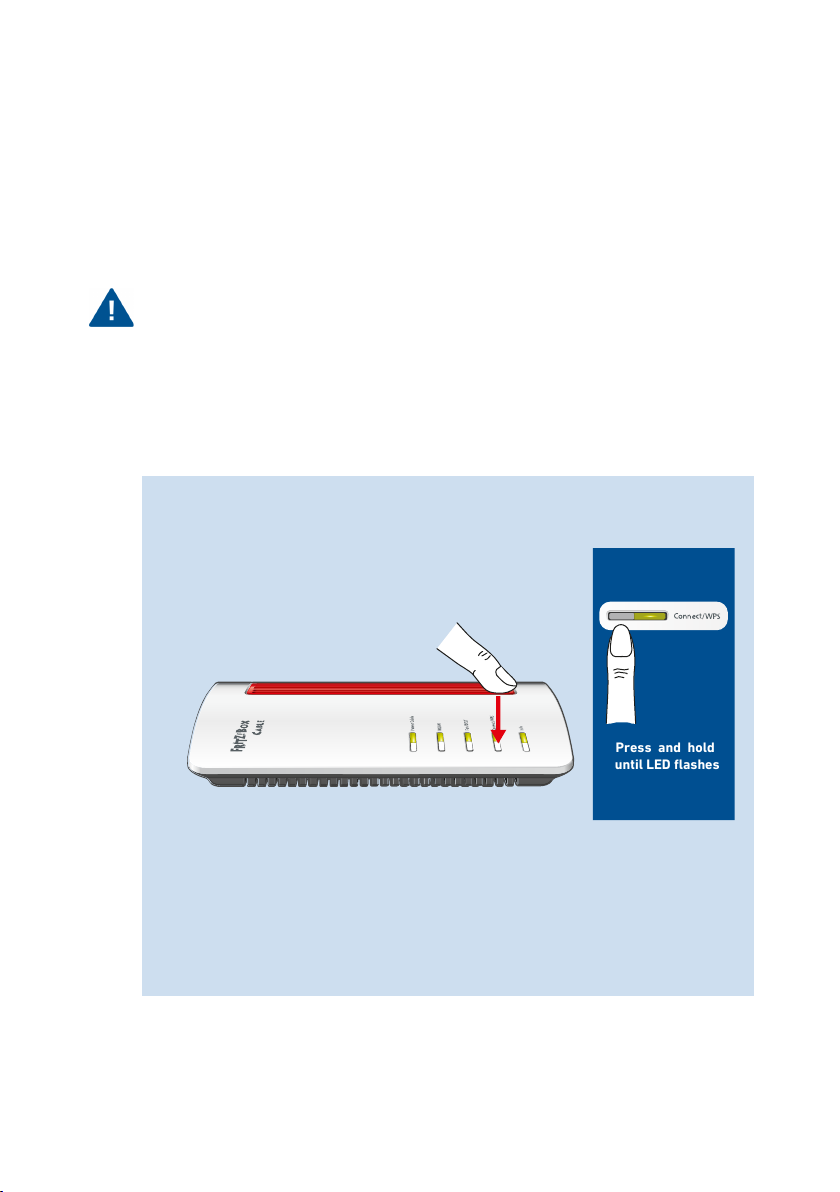

3 Connect/WPS • Register cordless telephones with the
FRITZ!Box; see page49
• Register wireless devices with the FRITZ!
Box via WPS; see page47
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 25
Page 26
Info
Connect /W PS
Fon/ DECT
WLAN
Power/ Cable
1 2 3 4 5
Functions and Structure
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
LEDs
Meaning of the LEDs
No. LED Condi-
Meaning
tion
1 Power/Ca-
ble
off The device has no electrical power.
on Power supply is connected and the cable
connection is ready for operation.
flashing Power supply is connected and the ca-
ble connection is being established or has
been interrupted.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 26
Page 27
Functions and Structure
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
No. LED Condi-
tion
2 WLAN
off Wi-Fi is disabled.
on Wi-Fi is enabled.
flashing • Applying changes to the Wi-Fi settings
3 Fon/DECT
off No telephone call is being conducted.
on A telephone connection via the internet is
flashing • Registration of a DECT device in
Meaning
• Applying changes to the Wi-Fi settings
• WPS in progress: Registration proce-
dure for a wireless, DECT, or powerline
device in progress.
active.
progress.
• Registration of a Smart Home device in
progress.
• Messages in your voice mailbox.
(Function must be supported by the telephony provider.)
4 Connect/
WPS
off No devices registering with the home net-
work.
flashing Registration procedure for a wireless,
DECT, Smart Home or powerline device in
progress.
turns on Registration procedure for a wireless,
DECT, Smart Home or powerline device
was successful.
flashing
fast
Registration aborted: more than 1 device
registering with the FRITZ!Box. Repeat the
registration: 1 device per registration.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 27
Page 28
Functions and Structure
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
No. LED Condi-
tion
5 Info
off None of the following processes is active:
lights up
green
flashes
green
lights up
red
or
flashes
red
Meaning
• AVM Stick&Surf procedure with FRITZ!
WLANStick concluded.
• Adjustable, see page182
• Updating FRITZ!OS
• AVM Stick&Surf procedure with the
FRITZ!WLANStick in progress.
• Time budget for online time has been
reached.
• Adjustable, see page182
Error:
1. Open the user interface; see page55.
2. Follow the instructions on the
“Overview” page in the user interface.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 28
Page 29
Functions and Structure
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Requirements for Operation
Requirements
• Internet-ready cable connection
• Computer with network connection (to connect with the internet
connection of the FRITZ!Box via LAN cable)
• Computer, tablet or smartphone with support for Wi-Fi (to establish
a Wi-Fi connection with the internet connection of the FRITZ!Box)
• An up-to-date web browser
For comprehensive technical information about your FRITZ!Box, see
page258.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 29
Page 30
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connecting
Contents of this chapter:
Overview: Connecting the FRITZ!Box.......................................................................31
Placement..................................................................................................................... 32
Connecting with the Internet Access: Cable Connection......................................34
Connecting to Electrical Power.................................................................................35
Connecting with the Internet: Via Modem or Router.............................................36
Connecting to the Internet Access: Via a DSL/VDSL Modem.............................. 37
Connecting to the Internet Access: Via a Fiber Optic Modem............................. 38
Connecting to the Internet Access: Via a Router................................................... 40
Connecting to the Internet Access: Via Mobile Network...................................... 42

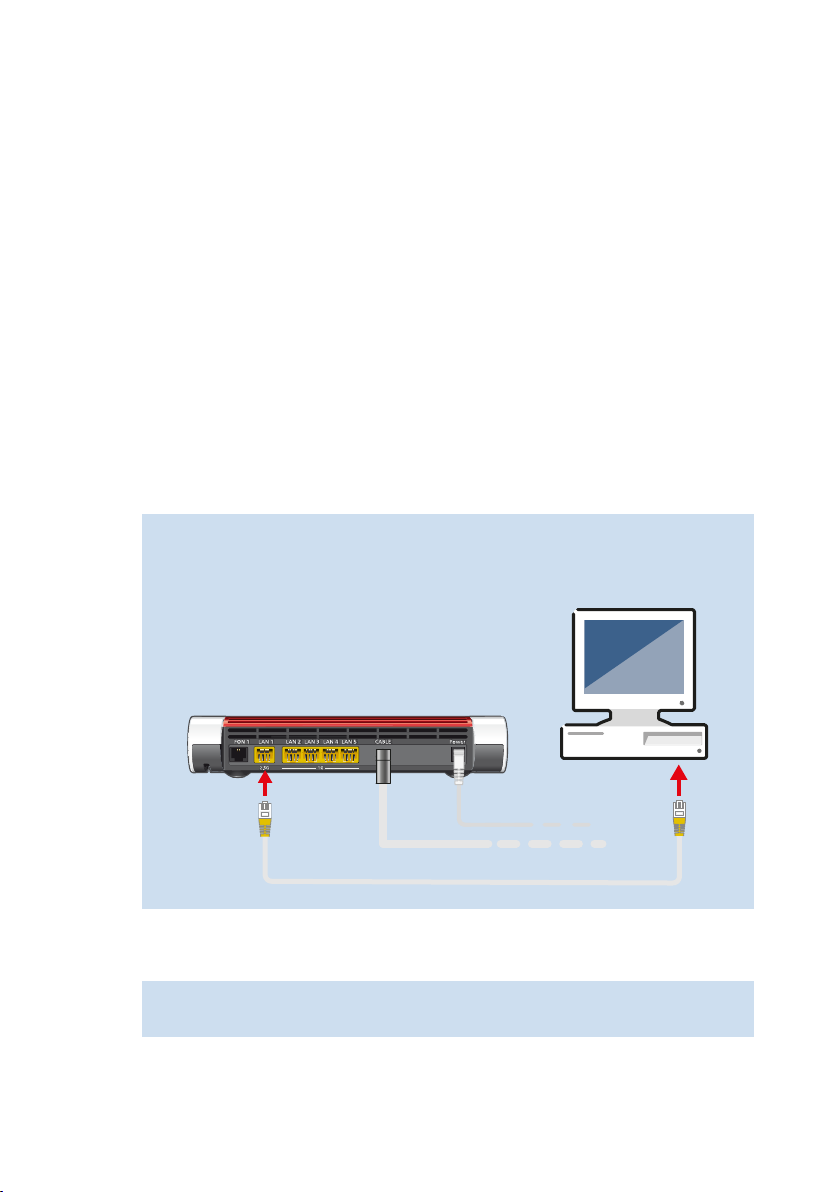

Connecting a Computer Using a Network Cable....................................................44
Connecting to Computers via Wi-Fi..........................................................................46
Connecting Telephones.............................................................................................. 49
Connecting Smartphones...........................................................................................51
Connecting a Door Intercom System....................................................................... 53
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 30
Page 31
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Overview: Connecting the FRITZ!Box
Overview
Connecting the FRITZ!Box entails the following steps:
Instructions
Place or hang up the FRITZ!Box in a suitable location.
Connect the FRITZ!Box to the cable junction.
Connect the FRITZ!Box to the power supply.
Connect your computers and network devices to the FRITZ!Box.
Connect your telephones to the FRITZ!Box.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 31
Page 32
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Placement
Overview
You can place the FRITZ!Box on a horizontal surface or mount it on a
wall.
Tip
Ideal operating conditions are achieved when you mount the FRITZ!
Box on a wall.
Rules for Setting Up the FRITZ!Box
• Only use the FRITZ!Box indoors.
• Position the FRITZ!Box near an electrical outlet that is easy to
reach, so that you can unplug the FRITZ!Box at any time.
• Position the FRITZ!Box in a dry location that is free of dust.
• Do not place the FRITZ!Box on heat-sensitive surfaces like furniture
with sensitive paintwork.
• To avoid heat accumulation, the FRITZ!Box should not be placed on
carpets or upholstered furniture.
• Provide for sufficient air circulation around the FRITZ!Box and do
not cover up the FRITZ!Box. The ventilation slits must never be obstructed.
Rules for Optimum Wi-Fi Reception
Radio wave propagation during Wi-Fi operation is strongly dependent
on the position of your FRITZ!Box. Keep the following rules in mind for
good reception:
• Position the FRITZ!Box in a central location.
• Position the FRITZ!Box in an elevated location.
• Keep sufficient distance from potential sources of interference like
DECT base stations, microwave devices or electric devices with
large metal housings.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 32
Page 33
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• Position the FRITZ!Box so that it is not covered by other objects and
there are as few walls or other obstacles as possible between it
and the other wireless devices.
• Make sure that the FRITZ!Box uses frequency ranges that are used
by as few other devices as possible.
Tip
By slightly shifting the position of the FRITZ!Box it is often possible to
improve the Wi-Fi connection significantly. If these measures are not
sufficient, then you can extend the range of your Wi-Fi network with a
wireless repeater and Mesh with FRITZ!; see page77.
Instructions: Positioning the FRITZ!Box
1. In compliance with the rules mentioned above, select a suitable
location for the FRITZ!Box.
2. Place the FRITZ!Box in this location.
Instructions: Mounting FRITZ!Box on the Wall
Important
Damage to electric wiring or gas or water pipes during drilling can
present a significant danger. Before mounting the FRITZ!Box on the
wall, make sure that there are no electricity lines, gas or water pipes
located where you need to drill the holes. If necessary, check the site
with a pipe detector or consult with qualified experts.
1. In compliance with the rules mentioned above, select a suitable
location for mounting the FRITZ!Box on the wall.
2. Mark the spots for drilling at the desired location using the
drilling template (see page271).
3. Mount the FRITZ!Box on the wall with the socket strip down.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 33
Page 34
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connecting with the Internet Access: Cable Connection
Overview
Connect the FRITZ!Box 6660 Cable directly to the cable internet connection.
Requirements
To connect the FRITZ!Box you need a coaxial cable.
• If you purchased the FRITZ!Box from a retail vendor, the coaxial cable is included in the package.
• If you received the FRITZ!Box from your cable network provider, the
coaxial cable is supplied by your provider.
Instructions: Installing on the Cable Junction
1. Insert one end of the coaxial cable into the port on your FRITZ!Box
labeled “CABLE”.
2. Insert the other end of the coaxial cable into the multimedia outlet
of your cable junction.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 34
Page 35
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connecting to Electrical Power
Overview
Connect the FRITZ!Box to the power supply.
Rules
• If possible, avoid using any power strips or extension cords.
• If it is not possible to avoid using socket strips and extension cords,
then do not connect multiple extension cords or socket strips to
each other.
• Use only the power adapter included with delivery.
Instructions: Plugging In to Electrical Power
1. Connect the power adapter to the socket labeled “Power” on the
FRITZ!Box.
2. Plug the other end into a electrical outlet.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 35
Page 36
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connecting with the Internet: Via Modem or Router
Overview
The FRITZ!Box can be connected to a modem or a router and thus operated on different types of internet connections.
The following connection types are possible:
Type of Connection Access Device for the Connection Type
DSL or VDSL line DSL or VDSL modem
The FRITZ!Box 6660 Cable can use
this connection type only if no account
information is required.
Fiber optic connection Fiber optic modem (FTTH-ONT/media
converter)
The FRITZ!Box 6660 Cable can use
this connection type only if no account
information is required.
Any internet connection Internet router
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 36
Page 37
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connecting to the Internet Access: Via a DSL/VDSL Modem
Overview
You can connect the FRITZ!Box to a DSL modem in order to connect it
with the DSL or VDSL line.
Requirements
• A DSL modem connected to your DSL or VDSL line
• A network cable (for instance, from the FRITZ!Box package)

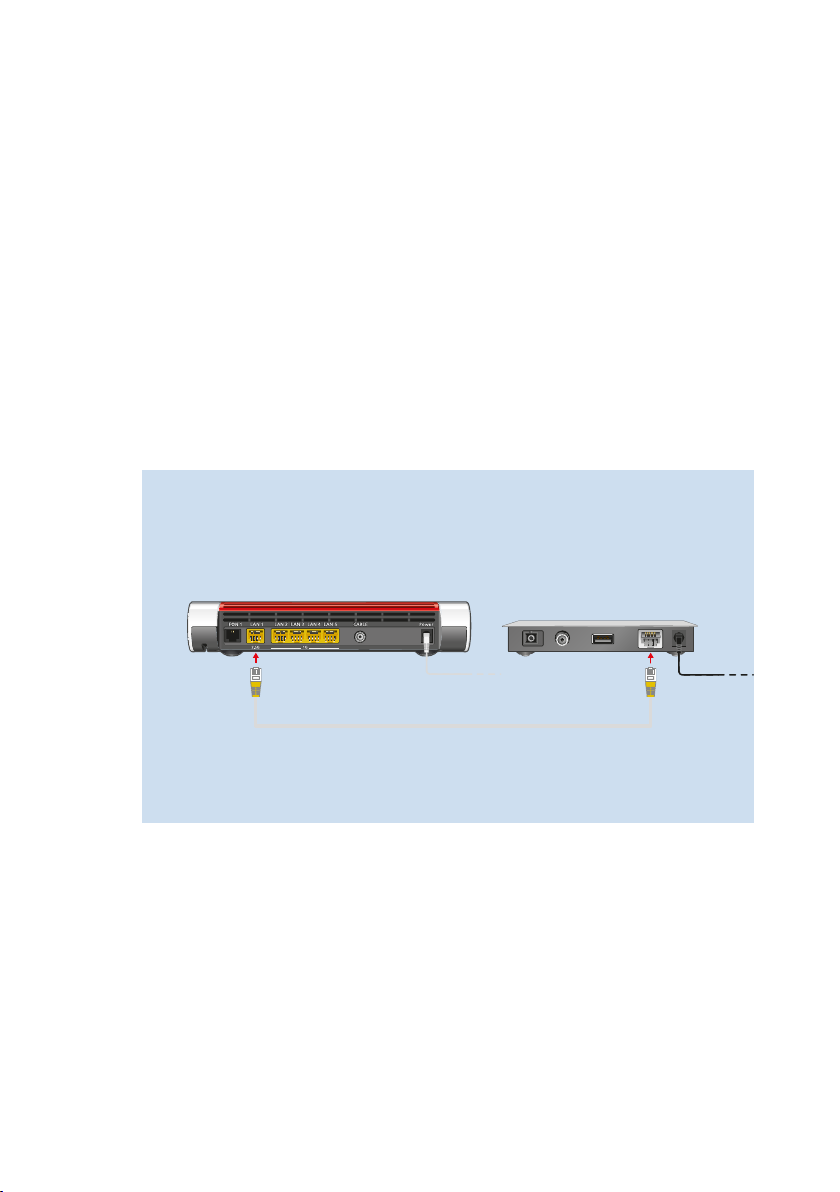

Instructions: Connecting to the DSL Modem
1. Insert one end of the network cable into the “LAN1” socket on the
FRITZ!Box.
2. Insert the other end of the network cable into the LAN (Ethernet)
socket on the cable modem.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 37
Page 38
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connecting to the Internet Access: Via a Fiber Optic Modem
Overview
If you have a fiber optic connection with a fiber optic modem, you can
connect the FRITZ!Box to the fiber optic modem (FTTH-ONT) in order to
connect it with the fiber optic connection.
Requirements
• A fiber optic modem that is connected to your fiber optic connection
• A network cable (for instance, from the FRITZ!Box package)
Example Configuration
Instructions: Connecting to a Fiber Optic Modem
1. Insert one end of the network cable into the “LAN1” socket on the
FRITZ!Box.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 38
Page 39
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
2. Insert the other end of the network cable into the LAN (Ethernet)
socket on the fiber optic modem.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 39
Page 40
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connecting to the Internet Access: Via a Router
Overview
You can connect the FRITZ!Box to a router that is connected with the internet. In this way the FRITZ!Box can use the router's internet connection.
Requirements
• A router connected directly with the internet access
• A network cable (for instance, from the FRITZ!Box package)
Example Configuration
Instructions: Connecting to the Router with a Network Cable
1. Insert one end of the network cable into the “LAN1” socket on the
FRITZ!Box.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 40
Page 41
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
2. Insert the other end of the cable into a LAN socket on the internet
router.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 41
Page 42
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connecting to the Internet Access: Via Mobile Network
Overview
The FRITZ!Box can connect to the internet via the mobile communications network.
Supported Devices and Mobile Communications Standards
• USB mobile communications dongles for LTE/UMTS/HSPA
• Mobile communications dongles and smartphones that support
USB tethering
Requirements
• A mobile communications device for internet access via LTE, UMTS
or HSPA
• A SIM card from a mobile communications network provider
Restrictions by the Mobile Communications Network Provider
Tip
Due to technical limitations on the part of the mobile communications
network providers, some limitations may arise for internet telephone
calls and for applications requiring an incoming connection. This is also true for using port sharing, releasing USB storage media for sharing, remote maintenance over HTTPS, Dynamic DNS, and VPN. Contact
your network provider for details on any restrictions that may apply.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 42
Page 43
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Example Configuration
Instructions: Connecting the Mobile Broadband Dongle
1. Insert the mobile broadband dongle into the USB port of the
FRITZ!Box.
Instructions: Connecting with the Smartphone via USB
1. Connect the smartphone to the USB port on the FRITZ!Box using a
USB cable.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 43
Page 44
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connecting a Computer Using a Network Cable
Overview
You can connect computers and other network devices with the FRITZ!
Box using a network cable. This is recommended especially for the initial configuration of your FRITZ!Box. The way a computer is connected
is the same regardless of the computer's operating system.
Rules
• The network cable used to connect a computer or another network
device to the FRITZ!Box may be no longer than 100m.
Instructions: Connecting a Computer Using a Network Cable
1. Insert the network cable into the LAN socket of the computer.
2. Insert the free end of the cable into a LAN socket on the FRITZ!
Box.
Instructions: Connecting a Network Hub or Network Switch
1. Insert the network cable included in the package into the uplink
port of the network hub or network switch.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 44
Page 45
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
2. Insert the free end of the cable into a LAN socket on the FRITZ!
Box.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 45
Page 46
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connecting to Computers via Wi-Fi
Overview
You can connect computers and other network devices to the FRITZ!
Box without cables via Wi-Fi.
Secure Wi-Fi Connections
Wi-Fi connections can be secured using encryption. Two things are required for this:
• An encryption method
• A key
The encryption method WPA2 and a network key (see the type label on
the bottom of the housing) are preconfigured in the FRITZ!Box. A wireless device that would like to connect with the FRITZ!Box must register
with the FRITZ!Box using the network key. This can be done in the following ways:
• by entering the network key manually
• by transmitting the Wi-Fi network key via WPS
Encryption
The FRITZ!Box supports connections with the WPA (Wi-Fi Protected Access) standard for encryption and authentication in Wi-Fi networks. In
this standard, WPA3 mode offers the highest security. The FRITZ!Box
supports WPA3 in combination with the common WPA2 mode, since
there are still only a few wireless devices that support WPA3. The following settings are available in the FRITZ!Box:
Encryption / WPA Mode Function
WPA2+WPA3 If a wireless device supports WPA3, the
FRITZ!Box uses WPA3; otherwise, WPA2.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 46
Page 47
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Encryption / WPA Mode Function
WPA2 (CCMP) Preconfigured in the FRITZ!Box.
Connections are possible only to wireless
devices that support WPA2 or WPA3. The
FRITZ!Box uses WPA2 for all connections.
Comprehensive information about how to protect your FRITZ!Box and
the Wi-Fi network from access by strangers is presented in the internet at en.avm.de/guide.
Requirements
• Wi-Fi is enabled in the FRITZ!Box (the “WLAN” LED is on).
Instructions: Entering the Network Key Manually
1. With the wireless device, search for the Wi-Fi network of the
FRITZ!Box. See the the documentation of your wireless device.
The preconfigured name of the FRITZ!Box’s Wi-Fi network is composed of “FRITZ!Box6660Cable” and two random letters, and is
printed on the type label on the bottom of the housing.
2. Click on “OK”.
3. Enter the network key of the FRITZ!Box. The network key is printed on the type label on the bottom of the housing; see page22.
The Wi-Fi connection will be established.
Instructions: Transferring the Network Key Using WPS
With WPS (Wi-Fi Protected Setup) you can connect a wireless device
with the FRITZ!Box quickly and easily without entering the Wi-Fi network key of your FRITZ!Box. This key is transmitted to the wireless device automatically.
1. With the wireless device, search for the Wi-Fi network of the
FRITZ!Box. See the the documentation of your wireless device.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 47
Page 48
P
ress and hold
until
LED flashes
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
The preconfigured name of the FRITZ!Box’s Wi-Fi network is composed of “FRITZ!Box6660Cable” and two random letters (for instance, “XY”) and is printed on the type label on the bottom of the
housing.
2. Start the connection procedure via WPS (see the documentation
of your wireless device).
3. On the FRITZ!Box: Press the “Connect/WPS” button briefly.
The “Connect/WPS” and “Fon/DECT” LEDs flash.
The Wi-Fi connection will be established.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 48
Page 49
P
ress and hold
until
LED flashes
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connecting Telephones
Overview
You can connect telephones, fax machines, answering machines, and
telephone systems to your FRITZ!Box.
Important
During a power outage you cannot make any telephone calls with the
connected telephones.
Instructions: Registering a Cordless Telephone
You can register up to 6 cordless telephones like FRITZ!Fon with the
FRITZ!Box.
1. On a cordless telephone: Start registration with a base station.
2. Push the “Connect/WPS” button on your FRITZ!Box.
The “Connect/WPS” LED flashes.
3. On a cordless telephone: Enter the PIN of the FRITZ!Box on the
telephone (preset value: 0000).
4. In the user interface of your FRITZ!Box: Configure the telephone,
see page71.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 49
Page 50
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Instructions: Connecting an Analog Telephone
1. Connect the telephone, the answering machine or the fax machine to a “FON1” socket. Use only one “FON1” socket at a time.
One of the two sockets must remain free.
2. In the user interface of your FRITZ!Box: Configure the connected
device; see page71.
Instructions: Connecting an IP Telephone
IP telephones are special telephones for internet telephony (IP stands
for Internet Protocol).
1. Connect the IP telephone to the FRITZ!Box via a network cable or
Wi-Fi.
2. In the user interface of your FRITZ!Box: Configure the telephone,
see page71.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 50
Page 51
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connecting Smartphones
Overview
You can register your iPhone or Android smartphone with the FRITZ!
App Fon using the FRITZ!Box. Then you can make calls with the smartphone at home, using the telephone numbers configured in the FRITZ!
Box. The smartphone can also be reached at your mobile telephone
number.
Requirements
• iPhone or Android smartphone
• The setting “Allow access for applications” is enabled in the FRITZ!
Box (in the user interface under „Home Network / Network / Network Settings“)
Instructions: Connecting a Smartphone
1. Establish a Wi-Fi connection to the FRITZ!Box on your smartphone.
2. Install FRITZ!App Fon on your smartphone. FRITZ!App Fon is
available from the Google Play Store and the Apple App Store.
3. Start FRITZ!App Fon. FRITZ!App Fon is now automatically configured as an IP telephone in the FRITZ!Box.
4. In the user interface of your FRITZ!Box: Configure the IP telephone “FRITZ!AppFon”; see page71.
Connection Status of FRITZ!App Fon
The icon in the FRITZ!App Fon title bar shows the state of the connection with the FRITZ!Box:
Icon Meaning
No Wi-Fi connections to the FRITZ!Box are active
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 51
Page 52
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

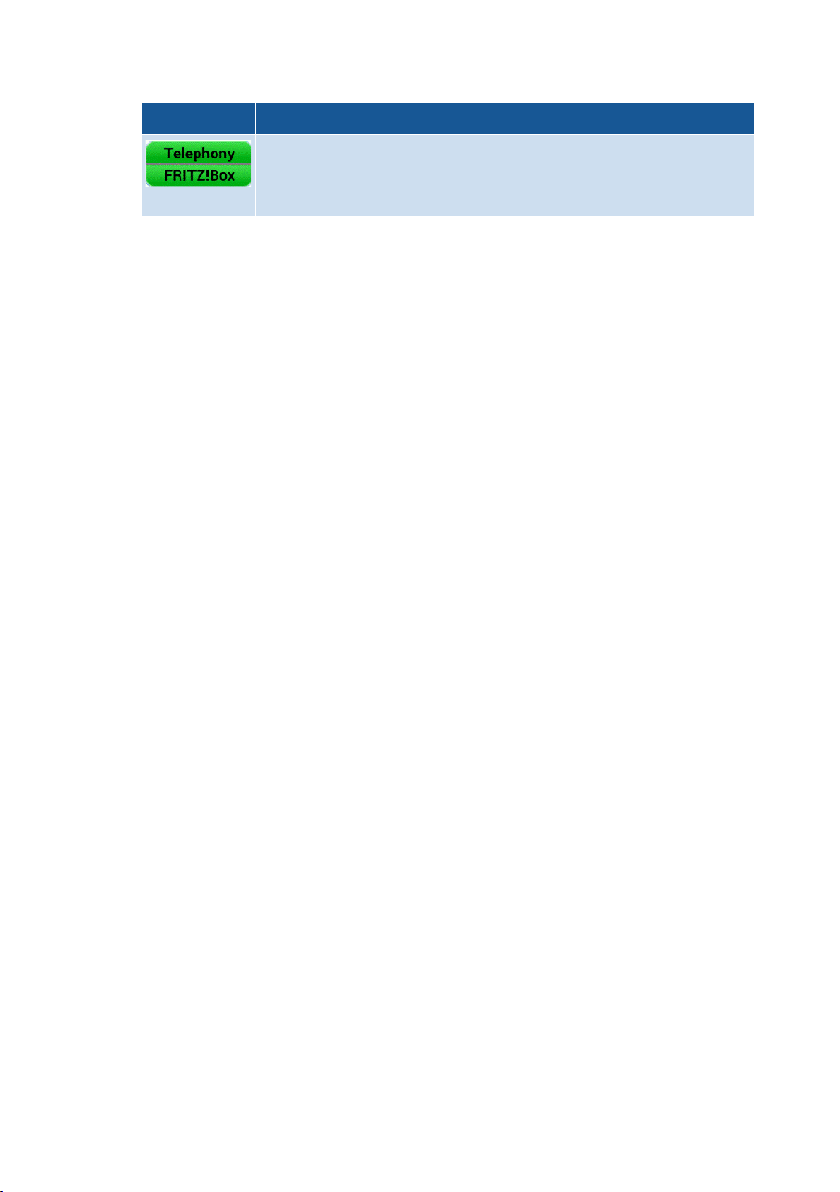

Icon Meaning
You can make calls via the FRITZ!Box with your smartphone.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 52
Page 53
Connecting
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Connecting a Door Intercom System
Overview
Door intercom systems with an a/b interface and IP door intercoms
can be connected to the FRITZ!Box. Then you have the following options:
• You can answer the doorbell on your telephones, speak with visitors, and open the door, even on a mobile telephone or other telephone connection away from home.
• You can have the camera image from your door intercom system
displayed on FRITZ!Fon telephones with a color display.
• You can configure a special ring tone to signal the doorbell on a
FRITZ!Fon.
Supported Door Intercom Systems
• Door intercom system with an a/b interface that uses DTMF tone dialing.
• IP door intercom systems that can be configured as SIP clients (by
entering the login data for a SIP registrar).
Instructions: Connecting a Door Intercom System with an a/b Interface
1. Connect the door intercom system to a “FON1” socket. Note: One
“FON1” socket must remain free (not allocated).
2. In the user interface of your FRITZ!Box: Configure the door intercom system; see page73.
Instructions: Connecting an IP Door Intercom System
1. Connect the IP door intercom system to the FRITZ!Box via network cable or Wi-Fi.
2. In the user interface of your FRITZ!Box: Configure the door intercom system; see page73.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 53
Page 54
User Interface
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
User Interface
Contents of this chapter:
Opening the User Interface........................................................................................55
Using the Wizard for Basic Configuration...............................................................58
Logging Out of the User Interface............................................................................ 60
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 54
Page 55
User Interface
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Opening the User Interface
Overview
The FRITZ!Box has a user interface you can open in a web browser on
your computer or on mobile devices like a tablet or smartphone. In the
user interface you configure the FRITZ!Box, and receive information on
connections, interfaces, and on the entire home network. You can also
configure whether and how you would like to use the AVM services for
diagnostics and maintenance of your FRITZ!Box.
Requirements
• Your computer, tablet or smartphone is connected with the FRITZ!
Box via Wi-Fi or the network cable.
Instructions: Opening the User Interface
1. Start a web browser on your computer or mobile device and enter
http://fritz.box in the address bar.
2. Enter the preset FRITZ!Box password and click on “LogIn”. The
preset password is printed on the type label on the bottom of the
housing and on the FRITZ! Notes service card.
The FRITZ!Box user interface opens to display the “Overview” page.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 55
Page 56
User Interface
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Areas of the User Interface
No. Function / Display
1 Menu of the FRITZ!Box user interface
2 Functions and settings for the given menu command
3 Links to FRITZ!NAS and MyFRITZ! areas
4 3 vertical dots menu
• Log off the user interface
• Change password
• Switch between Standard and Advanced view
• Links to FRITZ!NAS and MyFRITZ! areas
5 Question mark symbol for opening the online help
6 Wizards for configuration of the FRITZ!Box
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 56
Page 57
User Interface
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
No. Function / Display
7 Related links
• View: Switches between Standard and Advanced view
• Contents: Overview of all pages in the user interface
• Manual: FRITZ!Box 6660 Cable (PDF)
• Tips & Tricks: Link to the FRITZ!Box Knowledge Base
• Newsletter: Register for the AVM Newsletter
• avm.de : AVM website
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 57
Page 58
User Interface
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Using the Wizard for Basic Configuration
Overview
The first time the user interface is opened, the Wizard for Basic Configuration of the FRITZ!Box is started. This wizard assists you in entering
your account information to connect to the internet and use your telephones.
Tip
The wizard can be restarted at any time via “Wizards” menu in the
FRITZ!Box user interface.
Requirements
• The FRITZ!Box password has been supplied. The preset password
is printed on the type label on the bottom of the housing.
• The account information has been supplied by your internet service
provider.
• The telephone numbers have been supplied by your telephony
provider.
Instructions: Using the Wizard for Basic Configuration
To protect your private data, settings and account information, the wizard starts by prompting you to assign a password for access to the
user interface.
You can also choose whether you would like to use the AVM services
for diagnostics and maintenance of your FRITZ!Box; see page87.
1. Enter the preset FRITZ!Box password and click on „Log In“. The
preset password is printed on the type label on the bottom of the
housing.
2. Choose whether you would like to use the AVM services for diagnostics and maintenance. We recommend leaving this option enabled. You can always change the setting later.
3. Click on “Next”.
4. Follow the wizard’s instructions.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 58
Page 59
User Interface
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Once the wizard is complete, the basic configuration of the FRITZ!Box
has been concluded. The FRITZ!Box is ready for the internet and for
telephony.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 59
Page 60
1
User Interface
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Logging Out of the User Interface
Overview
Session IDs are assigned for access to the FRITZ!Box user interface.
The use of session IDs offers effective protection from attacks from the
internet in which attackers send unauthorized data to a web application. For security reasons, we therefore recommend that you log out of
the user interface before surfing the web.
Tip
Use push services to have yourself notified each time someone logs
into or out of your FRITZ!Box; see page176.
Automatic Logout when Idle
If you have not logged out of the FRITZ!Box user interface, and have not
been active in the browser for 20minutes, you will be logged out automatically.
Instructions: Manual Logout
1. Click the menu with the three dots (1) in the header of the FRITZ!
Box user interface.
2. Click „Log Off“ (2) in the menu.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 60
Page 61
Log Off
Change e-mail Address
Change password
Advanced View
2
User Interface
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
You have logged out of the FRITZ!Box user interface.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 61
Page 62
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring
Contents of this chapter:
Overview: Configuring the FRITZ!Box...................................................................... 63
Configuring Internet Access at the Cable Connection.......................................... 64
Configuring Internet Access via DSL Modem.........................................................65
Configuring Internet Access via Fiber Optic Modem.............................................66
Configuring Internet Access via Another Router...................................................67
Configuring Internet Access via Another Router: IP Client..................................68
Configuring Internet Access via the Mobile Network........................................... 69
Configuring Your Telephone Numbers.....................................................................70
Configuring Telephones..............................................................................................71
Configuring a Door Intercom System...................................................................... 73
Saving Power with the FRITZ!Box............................................................................ 74
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 62
Page 63
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Overview: Configuring the FRITZ!Box
Overview
Configuration of the FRITZ!Box entails the following steps:
Instructions
Set up the internet connection in the FRITZ!Box.
Set up the connected telephones and their telephone numbers in
the FRITZ!Box.
Configure your smartphone in the FRITZ!Box (optional).
Requirements
• The FRITZ!Box is connected directly with the internet access.
• You have connected all of the telephones you want to use with the
FRITZ!Box.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 63
Page 64
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring Internet Access at the Cable Connection
Overview
The internet connection for the cable connection has to be configured
once in the FRITZ!Box, then it is always available. The first time you
open the FRITZ!Box user interface, you will automatically be prompted
to configure the internet connection.
Requirements
The FRITZ!Box is connected to the cable connection.
Configuring Your Internet Connection Automatically
If you received the FRITZ!Box 6660 Cable from your cable provider, the
internet connection will be configured automatically. You can skip the
instructions below.
Instructions: Configuring Internet Connection
1. Open the user interface; see page55.
2. If the wizard does not start automatically, select the „Wizards“
menu.
3. Click the „Check Internet Connection“ Wizard and follow the instructions.
4. Open a new tab in your web browser and enter a web address, for
instance en.avm.de.
The requested internet page is displayed.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 64
Page 65
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring Internet Access via DSL Modem
Overview
You can connect the FRITZ!Box to a DSL modem which provides the internet connection.
Operating Mode of the FRITZ!Box
If the FRITZ!Box is connected with the internet access via DSL modem,
the following apply:
• The FRITZ!Box obtains its public IP address via DHCP.
• The FRITZ!Box establishes the internet connection itself.
• The FRITZ!Box works as a router.
• The FRITZ!Box opens up its own IP network.
• The firewall of the FRITZ!Box is enabled.
Requirements
• The FRITZ!Box is connected to a DSL modem, which is connected
with the DSL or VDSL line; see page37.
• No account data are required for internet access.
Instructions: Configuring Internet Access on the DSL Connection
1. Open the user interface; see page55.
2. Select the „Internet / Account Information“ menu and the
“InternetConnection” tab.
3. Select the “DSLorfiberopticmodem” entry from the
“Internetconnectionvia” list.
4. For further settings, use the online help of the FRITZ!Box.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 65
Page 66
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring Internet Access via Fiber Optic Modem
Overview
You can connect the FRITZ!Box to a fiber optic modem which provides
the internet connection.
Operating Mode of the FRITZ!Box
If the FRITZ!Box is connected with the internet access via fiber optic
modem, the following apply:
• The FRITZ!Box obtains its public IP address from the internet service provider via DHCP.
• The FRITZ!Box establishes the internet connection itself.
• The FRITZ!Box works as a router.
• The FRITZ!Box opens up its own IP network.
• The firewall of the FRITZ!Box is enabled.
Requirements
• The FRITZ!Box is connected to a fiber optic modem, which is connected with the fiber optic connection; see page38.
• No account data are required for internet access.
Instructions: Setting Up Internet Access on the Fiber Optic Connection
1. Open the user interface; see page55.
2. Select the „Internet / Account Information“ menu and the “Settings” tab.
3. Select the option “Internet connection via LAN1”.
4. Select the option “Obtain the IP address automatically (DHCP)”.
5. Leave the “fritz.box” entry in the “DHCP host” name field.
6. For further settings, use the online help of the FRITZ!Box.
7. As a final step, click on “Apply”.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 66
Page 67
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring Internet Access via Another Router
Overview
You can operate the FRITZ!Box as a router on another router. The other
router provides the internet connection.
Operating Mode of the FRITZ!Box
The following applies to this kind of internet connection:
• The FRITZ!Box receives an IP address from the upstream router via
DHCP (factory setting).
• The FRITZ!Box works as a router.
• The FRITZ!Box opens up its own IP network.
• The firewall of the FRITZ!Box is enabled.
Requirements
• The FRITZ!Box is connected with a router that provides the internet
connection; see page40.
Instructions: Setting Up Internet Access via LAN1 (as a Router)
1. Open the FRITZ!Box user interface; see page55.
2. Select the „Internet / Account Information“ menu and the “Settings” tab.
3. Select the option “Internet connection via LAN1”.
4. For further settings, use the online help of the FRITZ!Box.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 67
Page 68
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring Internet Access via Another Router: IP Client
Overview
You can connect the FRITZ!Box as an IP client to a router which provides the internet connection.
Operating Mode of the FRITZ!Box
The following apply in IP client mode:
• The FRITZ!Box receives an IP address from the upstream router via
DHCP (factory setting).
• The FRITZ!Box becomes part of the router's IP network.
• The network devices connected to the FRITZ!Box receive their IP
addresses from the upstream router.
• The firewall of the FRITZ!Box is disabled.
Requirements
• The FRITZ!Box is connected with a router that provides the internet
connection; see page40.
Instructions: Setting Up Internet Access via LAN (as an IP Client)
1. Open the user interface; see page55.
2. Select the „Internet / Account Information“ menu and the “Settings” tab.
3. Select the option “Share existing internet connection in the
network (Mesh Wi-Fi / IP client mode)”.
4. For further settings, use the online help of the FRITZ!Box.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 68
Page 69
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring Internet Access via the Mobile Network
Overview
In the FRITZ!Box you can configure internet access via the mobile network.
Requirements
• A mobile broadband dongle or an Android smartphone with USB
tethering enabled must be connected to the USB port of the FRITZ!
Box; see page42.
Instructions: Configuring the Internet Connection via the Mobile Network
1. Open the user interface; see page55.
2. Select „Internet / Mobile Network“.
3. For instructions, open the online help .
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 69
Page 70
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring Your Telephone Numbers
Overview
Configure all telephone numbers in the FRITZ!Box that are not configured automatically.
Some telephony providers configure your telephone numbers automatically. This configuration starts either right after the FRITZ!Box is connected to the internet or after the FRITZ!Box user interface is opened.
Instructions: Configuring Your Own Telephone Numbers
1. Open the user interface; see page55.
2. Select „Wizards / Manage Telephone Numbers“.
3. Click on “AddTelephoneNumber” and follow the wizard’s instructions.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 70
Page 71
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring Telephones
Overview
Once you have connected your telephones, answering machines and
fax machines, configure these devices in the FRITZ!Box. For each device, specify:
• Telephone number for outgoing calls to the public telephone network
• How incoming calls should be handled: Should the device react
(ring, for instance) to every call, or only respond to calls for certain
telephone numbers?
• Further settings that depend on the kind of device.
For IP telephones you can also enable international calls. IP telephones
are configured in the FRITZ!Box such that only domestic calls and calls
to emergency numbers are possible.
Requirements
• Your own telephone numbers are set up in the FRITZ!Box.
Instructions: Configuring Telephones and Other Devices
1. Open the user interface; see page55.
2. Select „Telephony / Telephony Devices“.
3. If the device to be configured is not yet included in the list of
telephony devices, click on “ConfigureNewDevice.” The wizard
guides you through the assignment of telephone numbers and
enters the device in the list.
4. To configure further settings for a device in the list, click on the
“Edit” button of the device. The kind of device determines which
additional settings are available.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 71
Page 72
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Instructions: Enabling International Calls for an IP Telephone
An IP telephone is configured in the FRITZ!Box such that only domestic calls and calls to emergency numbers are possible. You can disable
this security feature:
1. Open the user interface; see page55.
2. Select „Telephony / Telephone Numbers“.
3. Switch to the “InterferenceResistance” tab.
4. Under “Security”, click on “ChangeSelection”.
5. Disable the checkbox next to the desired IP telephone and click
on “OK”.
6. Click on “Apply”.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 72
Page 73
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring a Door Intercom System
Overview
Once you have connected your door intercom system to the
FRITZ!Box, configure the door intercom system in the FRITZ!Box.
Specify the telephones or telephone numbers to which door calls
should be for-warded. You can also configure other settings, for
instance, to have the camera image from the door intercom system
sent to your FRITZ!Fon.
Requirements
• Your telephones are configured in the FRITZ!Box (see previous section).
Instructions: Setting up a Door Intercom System
1. Open the user interface; see page55.
2. Select „Telephony / Telephony Devices“.
3. Click on “ConfigureNewDevice”. With the “Edit” button you can
also change the settings of a door intercom system that has already been configured.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 73
Page 74
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Saving Power with the FRITZ!Box
Overview
The FRITZ!Box offers various settings for energy-saving operation. The
following section describes how you can configure these settings and
what potential energy savings can be expected.
Viewing Information on Energy Consumption
The current power consumption of the total FRITZ!Box system is displayed on the “Overview” page of the user interface.
Information on the power consumption of the individual areas, and on
the average power consumption over the last 24 hours, is presented in
the FRITZ!Box user interface under „System / Energy Monitor / Energy
Consumption“.
Using Savings Potential
What How to Where
Wi-Fi
configure a schedule; see
page150
switch off Wi-Fi; see
page150
„Wi-Fi / Schedule“ menu
• “
WLAN
” button
• „
Wi-Fi / Wi-Fi Network“ menu
reduce the maximum transmitter power
„Wi-Fi / Wi-Fi Channel / Wi-Fi
Channel Settings / Adjust Wi-Fi
Channel Settings“ Menu
LAN use the LAN port in
energy-saving (Green)
mode
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 74
„Home Network / Network / Network Settings / LAN Settings“
menu
Page 75
Configuring
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Saving Power with Smart Home
With intelligent Smart Home devices like FRITZ!DECT, electrical appliances are integrated into the home network. This way they can be
switched on and off by schedule. At the same time, they inform the
FRITZ!Box about consumption, energy costs incurred, and the CO2 footprint.
Instructions: Configuring a Schedule for Electrical Appliances in the Home Network
1. Open the user interface; see page55.
2. Select „Smart Home / Device Management / Edit Socket / Automatic Switching“.
3. For instructions, open the online help .
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 75
Page 76
Mesh with FRITZ!
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Mesh with FRITZ!
Contents of this chapter:
Expanding a Wi-Fi Network with Mesh.................................................................... 77
Enabling Mesh for FRITZ!Repeaters and FRITZ!Powerline.................................79
FRITZ!Box as a Mesh Repeater................................................................................. 81
Using Telephony in the Mesh.....................................................................................82
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 76
Page 77
Mesh with FRITZ!
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Expanding a Wi-Fi Network with Mesh
Overview
If the Wi-Fi network of the FRITZ!Box does not reach all of your rooms,
then you can extend it with a FRITZ!Repeater, a FRITZ!Powerline with
Wi-Fi functionality, or with an additional FRITZ!Box. Mesh combines the
individual Wi-Fi networks of the FRITZ! devices into a single powerful
Wi-Fi network.
Mesh is available in FRITZ!OS version 7.00 or later.
Tip
Only FRITZ! devices can be integrated into the FRITZ!Box Mesh. If you
expand the Wi-Fi network with a wireless repeater from another manufacturer, the Mesh functions are not available.
FRITZ! Devices with Mesh
With the following FRITZ! devices you can expand the Wi-Fi network of
the FRITZ!Box:
FRITZ! Product Type of Connection to the FRITZ!Box
FRITZ!Repeater • Wi-Fi
• by LAN cable
(only for FRITZ!Repeaters with a LAN socket)
More information at en.avm.de/products/
fritzwlan.
FRITZ!Powerline • electrical wiring
For more information, see avm.de/prod-
ucts/fritzpowerline.
A second FRITZ!Box
used as a repeater
• Wi-Fi
• by LAN cable
For instructions, see page81.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 77
Page 78
Mesh with FRITZ!
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Features in the Mesh
The FRITZ!Box is the hub of the Mesh, the MeshMaster. Other
FRITZ! devices in the Mesh are MeshRepeaters. The following
features pro-vide for high-performance connections between the
devices and for convenience in the Mesh:
• Consistent Wi-Fi settings: Mesh Repeaters adopt from the Mesh
Master the network name (SSID), network key, Wi-Fi guest access
and Wi-Fi schedule.
• Mesh overview in the user interface of the Mesh Master: Here you
can perform updates for all FRITZ! devices in the Mesh.
• Improved information exchange among FRITZ! devices provides for
faster Wi-Fi connections.
• Mesh Wi-Fi Steering (access point steering, FRITZ!OS 7.10 or later):
The Mesh Master can select the best FRITZ! device for each wireless device to use to access the home network.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 78
Page 79
Mesh with FRITZ!
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Enabling Mesh for FRITZ!Repeaters and FRITZ!Powerline
Overview
In order to benefit from the advantages of Mesh, enable Mesh for all
FRITZ!Repeaters and FRITZ!Powerline devices located in the home network of your FRITZ!Box.
Requirements
• FRITZ!OS 7.00 or later is installed on the FRITZ!Box.
• FRITZ!OS 7.00 or later is installed on the FRITZ!Repeater or
FRITZ!Powerline.
• Add your FRITZ!Repeater or FRITZ!Powerline adapter to the home
Wi-Fi network of the FRITZ!Box (Mesh).
Instructions: Enabling Mesh for FRITZ!Repeaters
1. Open the FRITZ!Box user interface; see page55.
2. Select „Home Network / Mesh“.
3. The FRITZ!Box is displayed in the overview with the “Meshenabled” symbol. If the symbol is also displayed for the FRITZ!
Repeater, then Mesh is already enabled for the FRITZ!Repeater.
If the symbol is missing next to the FRITZ!Repeater, continue
with the next step.
4. Press the button on the FRITZ!Repeater.
After the button is released, the “WLAN” or “Connect” LED on the
FRITZ!Repeater flashes rapidly.
5. Within 2 minutes, start WPS on the FRITZ!Box: Do this by pressing
the “Connect/WPS” button until the „Info“ LED starts flashing.
Mesh is enabled and the FRITZ!Repeater is displayed in the overview
marked with the “Meshenabled” symbol.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 79
Page 80
Mesh with FRITZ!
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Instructions: Enabling Mesh for FRITZ!Powerline
1. Open the FRITZ!Box user interface; see page55.
2. Select „Home Network / Mesh“.
3. The FRITZ!Box is displayed in the overview with the “Mesh
enabled” symbol. If the symbol is also displayed for FRITZ!
Powerline, then Mesh is already enabled for FRITZ!Powerline. If
the symbol is missing next to FRITZ!Powerline, continue with the
next step.
4. Press the connection button on FRITZ!Powerline:
FRITZ!Powerline Model Connection Button
1260E Connect
1240E, 546E, 540E WLAN/WPS
After the button is released, all of the LEDs on FRITZ!Powerline
flash.
5. Within 2 minutes, start WPS on the FRITZ!Box: Do this by pressing
the “Connect/WPS” button until the “Info” LED starts flashing.
Mesh is enabled and FRITZ!Powerline is displayed in the overview
marked with the “Mesh enabled” symbol.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 80
Page 81
Mesh with FRITZ!
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box as a Mesh Repeater
Overview
You can configure your FRITZ!Box as a Mesh Repeater in order to expand the Wi-Fi network of another FRITZ!Box.
Requirements
• A FRITZ!Box deployed as a Mesh Repeater must have FRITZ!OS version 7.00 or higher.
Instructions: Configuring FRITZ!Box as a MeshRepeater
1. Open the user interface; see page55.
2. Select „Home Network / Mesh / Mesh Settings“.
3. For instructions, open the online help .
Instructions: Using the Telephone Book of the MeshMaster
On the Mesh Repeater you can use the telephone books on the Mesh
Master. Then telephone books that are saved on the MeshRepeater itself can no longer be used.
1. On the Mesh Repeater: Open the user interface; see page55.
2. Select „Home Network / Mesh / Mesh Settings“.
3. Enable the "Use the telephone book of the Mesh Master" checkbox.
4. Click on „Apply“.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 81
Page 82
Mesh with FRITZ!
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Using Telephony in the Mesh
Overview
In a Mesh with more than one FRITZ!Box, you can configure your telephone numbers in one FRITZ!Box (the MeshMaster) and adopt them
automatically on every other FRITZ!Box in the Mesh.
Whenever you add or change telephone numbers in the MeshMaster,
the changes are automatically applied to the other FRITZ!Boxes.
Requirements
• Your telephone numbers are registered in the FRITZ!Box that is
configured as the Mesh Master.
• All FRITZ!Boxes on which you would like to adopt the telephone
numbers are configured as MeshRepeaters.
Instructions: Setting up Telephony in the Mesh
1. Open the user interface; see page55.
2. Select „Home Network / Mesh / Mesh Settings“.
3. For instructions, open the online help .
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 82
Page 83
User Interface: Overview Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
User Interface: Overview Menu
Contents of this chapter:
Overview Menu: Home Page of the User Interface................................................84
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 83
Page 84
User Interface: Overview Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Overview Menu: Home Page of the User Interface
Overview
When the FRITZ!Box user interface is opened, the home page of the
user interface appears in the “Overview” menu. There you find the version of FRITZ!OS and an overview of all FRITZ!Box functions and devices in the home network. The home page also presents important notifications for secure, reliable operation of your FRITZ!Box. Links route
you directly to the pages in the user interface where you can configure
FRITZ!Box functions and receive further information. The link next to a
FRITZ! device in the home network opens its user interface in a browser tab.
Information on the FRITZ!Box at a Glance
The illustration below shows you the information areas on the
“Overview” page:
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 84
Page 85
User Interface: Overview Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
No. Function / Display
1 System information
• product name or individually assigned name of the FRITZ!Box
• FRITZ!OS installed
• current power consumption
• important notifications for secure, reliable operation of your
FRITZ!Box
2 Information about connections and interfaces
• information on internet and telephony connections and on all
FRITZ!Box interfaces
• information on telephone calls and voice messages on the inte-
grated answering machine
• connected devices like computers, smartphones, network stor-
age, printers, and Smart Home devices
• configured convenience features
For a comprehensive description of the FRITZ!Box user interface, see
page54.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 85
Page 86
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
User Interface: Internet Menu
Contents of this chapter:
Using AVM Services for Diagnostics and Maintenance........................................ 87
Configuring Parental Controls...................................................................................89
Creating and Assigning Access Profiles................................................................. 91
Editing Filter Lists....................................................................................................... 93
Configuring Priorities for Internet Use....................................................................94
Configuring Port Sharing........................................................................................... 95
Enabling Dynamic DNS...............................................................................................97
Remote Access to the FRITZ!Box..............................................................................98
Configuring VPN Remote Access............................................................................100
Configuring IPv6........................................................................................................ 102
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 86
Page 87
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Using AVM Services for Diagnostics and Maintenance
Overview
The AVM services for diagnostics and maintenance keep your FRITZ!
Box and the FRITZ!OS operating system up to date and support the security and further development of your FRITZ!Box.
Tip
We recommend leaving the use of all AVM services enabled for your
FRITZ! device.
AVM Services
The following AVM services are provided by your FRITZ!Box:
AVM Service Explanation
Search for updates Your FRITZ!Box connects with the AVM update
server regularly to search for and install new
versions of FRITZ!OS.
Diagnostics data for
error analysis
Diagnostics data for
system maintenance
Upon suspicion of misuse by third parties, your
FRITZ!Box transmits error reports or technical
diagnostics data to AVM for analysis.
Your FRITZ!Box transmits device-specific data
to AVM for the development of security updates
and to further develop FRITZ!OS.
Data Privacy
The diagnostics data and the device-specific data transmitted by your
FRITZ!Box to AVM do not contain any personalized data. The data
transmitted serve the exclusive purpose of technical adaptations and
optimizations of your FRITZ!Box. Also, AVM does not pass these data
on to third parties. The exact wording of the data privacy statement is
presented under „Legal Notice / Data Privacy Statement“ in the online
help.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 87
Page 88
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Instructions: Configuring AVM Services
1. Open the user interface; see page55.
2. Select „Internet / Account Information / AVM Services“.
3. For instructions, open the online help .
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 88
Page 89
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring Parental Controls
Overview
The parental controls feature allows you to control the use of the internet by network devices. For each individual network device, you can
limit the duration and content of internet use.
Example
You have three children, all of whom use various devices that access
the internet via FRITZ!Box. You would like to restrict your children’s
use of the internet as follows:
• Their daily time online is to be restricted to a few hours.
• Access to websites with adult content is to be blocked.
With parental controls you can restrict the internet use of each child individually.
Profiles for Internet Use
The specifications for temporal and content-related restrictions are
generated and saved as profiles. These profiles are called access profiles. The time limits can be set separately for each day of the week.
You can create multiple different access profiles; see page91. You
assign these access profiles to the network devices.
Blocking a Network Device
Internet access can also be blocked completely for network devices.
This is not done with an access profile. The device block is applied immediately with a click; see page90.
Requirements
• The FRITZ!Box establishes the internet connection. If the FRITZ!Box
is configured as an IP client that uses the internet connection of another router, you must use the parental controls set on the other
router.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 89
Page 90
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Instructions: Configuring Parental Controls for a Network Device
1. Open the user interface; see page55.
2. Select „Internet / Filters / Access Profiles“.
3. If there is no access profile with the restrictions you want, then
create an access profile:
– For instructions, open the online help .
4. Select „Internet / Filters / Parental Controls“.
5. Click on the “Change Access Profile” button.
6. Assign to the network device the access profile with the desired
restrictions:
– For instructions, open the online help .
Instructions: Blocking a Device
1. Open the user interface; see page55.
2. Select „Internet / Filters / Parental Controls“.
3. Select the network device in the device overview and click on the
“Block” link.
Internet access is blocked for this network device. It is no longer possible to access the internet from this device.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 90
Page 91
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Creating and Assigning Access Profiles
Overview
In an access profile you can enter the time and content restrictions for
internet use. The network devices can have different access profiles.
An access profile can be assigned to one or multiple network devices.
A network device then accesses the internet exactly as specified in the
access profile.
Access Profile: Definition
An access profile is a provision that describes exactly what is allowed
during internet use. An access profile takes into consideration three
aspects of internet use:
Aspect Description
Time limit With time limits you can define when and
for how long internet use is permitted each
day.
Filters for websites With the filter lists you can specify which
websites are allowed to be accessed.
Blocked network
applications
With the list of blocked network applications you specify which network applications are allowed to communicate over the
internet. This list can contain, for instance,
file sharing programs or chat software.
Example
You have three children and would like to control the internet use of
each child in different ways.
• Create an individual access profile for each child.
• Include in this access profile the time and content restrictions to be
imposed on the given child.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 91
Page 92
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Preconfigured Access Profiles
The following access profiles are preconfigured in the FRITZ!Box:
Name Properties
Standard • Set by default to unrestricted use
• Automatic access profile for network devices reg-
istering with the home network for the first time
• Can be changed
Guest • Automatic, exclusive access profile for network
devices registering with the guest network
• Can be changed
Unrestricted • Unrestricted internet use
• Cannot be changed
Instructions: Creating an Access Profile
1. Open the user interface; see page55.
2. Select „Internet / Filters / Access Profiles“.
3. For instructions, open the online help .
Instructions: Assigning an Access Profile
1. Open the user interface; see page55.
2. Select „Internet / Filters / Parental Controls“.
3. For instructions, open the online help .
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 92
Page 93
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Editing Filter Lists
Overview
You can use a filter list to block access to websites with inappropriate
content. Upon delivery, there are two empty lists in the FRITZ!Box. You
can enter websites in these lists. These lists can then be used as filters
in the access profiles.
Types of Lists
Access to websites with inappropriate content can be blocked using
the blocklist or allowlist.
Filter List Function and Use
Blocklist • Access is blocked to websites included in the block-
list.
• Use the blocklist if access to most websites is al-
lowed and just a few are to be blocked.
Allowlist • Access is allowed to websites included in the al-
lowlist.
• Use the allowlist if access to most websites is
blocked and only a few are allowed to be accessed.
Requirements
• The FRITZ!Box establishes the internet connection. If the FRITZ!
Box is configured as an IP client that uses the internet connection
of another router, you must use the filter functions set on the other
router.
Instructions: Editing Filter Lists
1. Open the user interface; see page55.
2. Select „Internet / Filters / Lists“.
3. For instructions, open the online help .
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 93
Page 94
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring Priorities for Internet Use
Overview
For network devices or network applications you can define different
priorities for access to the internet connection.
Prioritization Categories
There are three prioritization categories for network applications:
• Real-time applications have the highest priority. This category is intended for applications with high demands on transmission speed
and reaction times (for example, internet telephony, IPTV, video on
demand). If an application of this category uses the internet connection to full capacity, no other data will be transmitted.
• Prioritized applications have intermediate priority. This category is
intended for applications that require a fast reaction time (for example, company access, terminal applications, games). These applications will be granted higher priority. When an application of
this category uses the full capacity of the internet connection, the
data of other applications will be transferred with lower priority.
• Background applications have the lowest priority. This category is
for applications that run in the background, which are treated with
low priority when the internet connection is running at capacity (for
instance, automatic updates, peer-to-peer services). If no other network applications are active, then the background applications receive the entire bandwidth.
Instructions: Configuring Priorities
1. Open the user interface; see page55.
2. Select „Internet / Filters / Prioritization“.
3. For instructions, open the online help .
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 94
Page 95
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring Port Sharing
Overview
With default settings in the FRITZ!Box, programs on your computer and
LAN cannot be accessed from the internet. For applications like online
games and file sharing software, or server services like HTTP, FTP,
VPN, terminal and remote access servers, you have to make your computer accessible to other internet users.
Port Sharing
Using port sharing you allow incoming connections from the internet.
By releasing certain ports for incoming connections, you grant other
internet users controlled access to the computers in your network.
Port Sharing on Protocols
Port sharing in the FRITZ!Box is possible on the following protocols:
Protocol Internet Protocol Explanation
PING IPv6 The FRITZ!Box responds to ping
queries from the internet that are
directed to the IPv6 address of the
FRITZ!Box. Additionally, you can set up
PING6 port forwarding rules for each
computer in the home network since
each computer has its own globally
valid IPv6 address.
TCP
UDP
IPv4 Within IPv4 networks you can open
the FRITZ!Box firewall for the TCP and
UDP protocols when entering the port
range. One port can be opened for exactly one computer.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 95
Page 96
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Protocol Internet Protocol Explanation
IPv6 Within IPv6 networks you can open
the FRITZ!Box firewall for the TCP and
UDP protocols when entering the port
range. One port can be opened for each
computer in the network.
ESP
GRE
IPv4 Within IPv4 networks you can open the
firewall for the two protocols ESP and
GRE, which do not use ports.
Instructions: Configuring Port Sharing
1. Open the user interface; see page55.
2. Select „Internet / Permit Access / Port Sharing“.
3. For instructions, open the online help .
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 96
Page 97
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Enabling Dynamic DNS
Overview
Every time the internet connection is interrupted, the internet service
provider reassigns the IP address. The IP address may change in the
process. Dynamic DNS is an internet service that makes it possible for
the FRITZ!Box to remain accessible from the internet at all times under a fixed name, the domain name, even when the public IP address
changes.
You must register with a dynamic DNS provider to use this service.
Every time the IP address changes, the FRITZ!Box transmits the new IP
address to the dynamic DNS provider in the form of an update request.
Then the domain name is assigned to the current IP address by the dynamic DNS provider.
Dynamic DNS and MyFRITZ!
MyFRITZ! can be used as an alternative to dynamic DNS. The two services can also be used in parallel. For more information on MyFRITZ!,
see page211.
Requirements
• You are registered with a dynamic DNS provider and have set up a
domain name.
Instructions: Enabling Dynamic DNS
1. Open the user interface; see page55.
2. Select „Internet / Permit Access / DynDNS“.
3. For instructions, open the online help .
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 97
Page 98
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Remote Access to the FRITZ!Box
Overview
Over the internet it is possible to access the user interface of the
FRITZ!Box user interface even outside the home network. With a laptop, smartphone or tablet you can configure settings in the FRITZ!Box
user interface.
HTTPS, FTP and FTPS
Protocol Function
HTTPS (Hypertext Transfer
Protocol Secure)
FTP (File Transfer Protocol)
HTTPS is an internet protocol for bugproof communication between the web
server and the browser in the World Wide
Web.
Enable this protocol to allow access to the
FRITZ!Box from the internet.
FTP is a network protocol for transmitting
files in IP networks.
Enable this protocol to allow access by
FTP to the FRITZ!Box storage media from
the internet.
FTPS (FTP over SSL) FTPS is a method for encrypting the FTP
protocol.
Enable this protocol to secure transmission over FTP.
Requirements
• Access to the user interface: Every user who would like to access
the FRITZ!Box externally from the internet requires a FRITZ!Box
user account which is authorized for access from the internet.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 98
Page 99
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
• Access to storage: Every user who would like to access the storage
of the FRITZ!Box externally from the internet requires a FRITZ!Box
user account with the rights to access from the internet and to access contents on the storage media.
• The protocols for the desired access must be enabled in the FRITZ!
Box.
Instructions: Enabling HTTPS, FTP and FTPS in the FRITZ!Box
1. Open the user interface; see page55.
2. Select „Internet / Permit Access / FRITZ!Box Services“.
3. For instructions, open the online help .
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 99
Page 100
User Interface: Internet Menu
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
Configuring VPN Remote Access
Overview
VPN stands for Virtual Private Network. Via VPN, secure remote access
to the network of the FRITZ!Box can be established. The connection
is established via the internet. The data are transmitted in encrypted form via what is known as a tunnel. This excludes the possibility of
unauthorized access to the data. This way field representatives, for instance, can connect with the corporate network via VPN.

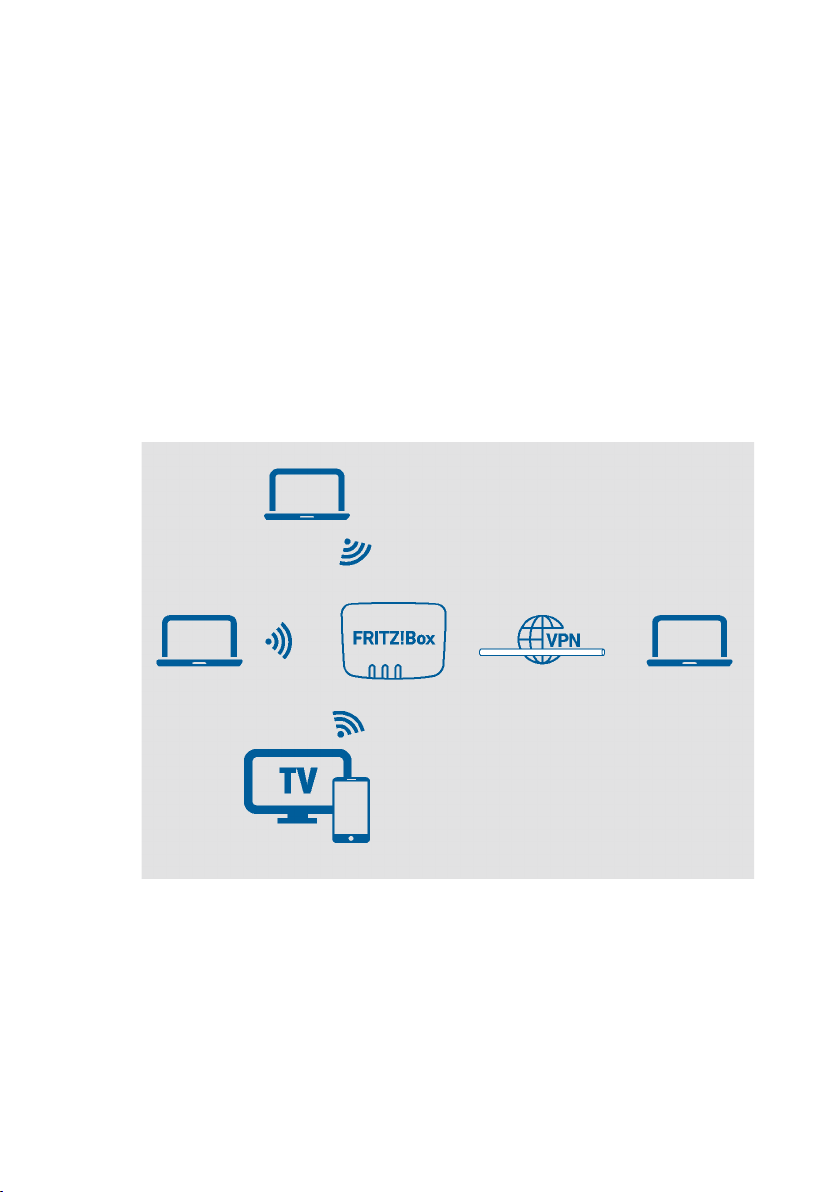

Example Configuration
Alternative
As an alternative to VPN, you can use the MyFRITZ! service. For more
information, see page211.
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
FRITZ!Box 6660 Cable 100
