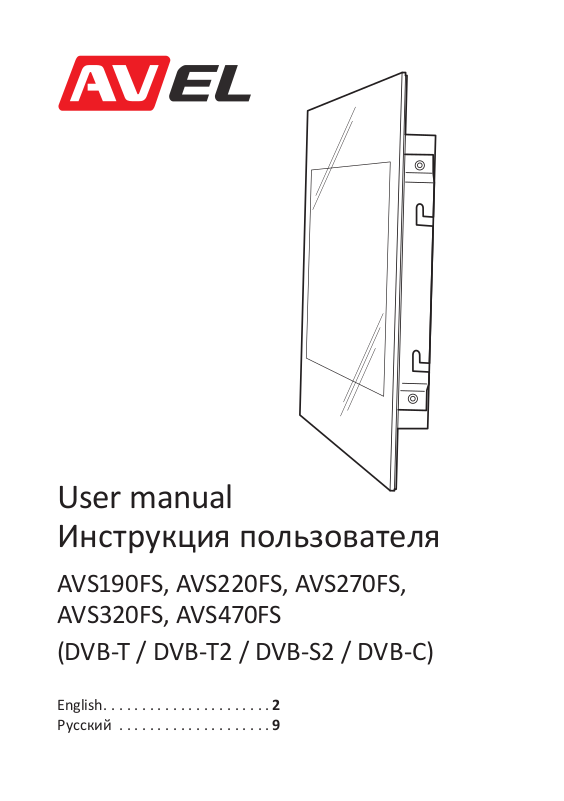

Avel AVS220FS User Manual [ru]

User manual

Инструкция пользователя

AVS190FS, AVS220FS, AVS270FS,
AVS320FS, AVS470FS

(DVB-T / DVB-T2 / DVB-S2 / DVB-C)

English ......................2

Русский ....................9

Thank you for choosing AVE L TV! Before using and installating
the product, please read this guide.

Please keep this manual for future reference.

Informtaion in this manual is subject to change without prior notice.

Warnings

To reduce the risk of fire, electrical shock and other
injuries, keep these safety precautions in mind when
installing, using, and maintaining your TV. The socket­outlet should be installed near the equipment, be easily
accessible. The TV should be connected to a grounded
GFCI protected main socket outlet.

• To protect against electric shock, do not immerse the power cord, power plug
or product in water or other liquid

• Do not overload AC outlets or extantion cords. Overloading can cause fire.

• Close adult supervision is necessary when any product is used by or near children.

• Do not operate the product with a damaged cord or plug or if it has been damaged
in any manner.

• Do not let the power cord get in contact with hot surfaces

• If you notice any smoke or scorched smell near the product, unplug power cord
and refer to qualified personnel for service or repair.

• Do not use or place any combustible or flammable substances near the product.

• Do not use this product for other than intended use.

• This product is only intended for use indoors.

• For added safety, during a light storm, or when this product is left unattended
and unused for long periods of time, unplug it from the wall outlet and disconnect
the antenna.

• Do not use cleaning detergents containing abrasives.

English

2

Accessories

Please make sure that the accessories in the package are
as shown below:

1. Mounting back box x 1 pcs.

2. Mounting bolts set x 1 pcs.

3. Installation instruction x 1 pcs.

4. Installation drawing x 1 pcs.

5. Prior to First Use x 1 pcs.

6. Remote control x 1 pcs.

7. Power adapter x 1 pcs.

3

1

2

5

4

6

7

*

Image is given for reference and may be different with the actual components.

3

Remote control

Power On / Off

Configures sound
presets

Configures ratio and
appearance of picture

Designates power off
after a specified time

Favorite channels list

Input source menu

On Screen Display
menu / Go back

Channel selection

Volume level selection

Channel selection block

Additional
information

Digital / Analog
channels selection

On / Off sound

Displays avaliable EPG
(Electronic Program
Guide)

Picture formats

Displays channels list

Use arrows and ENTER
to navigate menu

To close the On Screen
Display Menu

Subtitle setup

Media player control
buttons

According to menu
options

Stereo / Mono mode at
TV input

No function

Battery
replacement

Battery type CR2032

V

3

2

3

0

2

R

C

Cell

m

iu

Lith

4

Teletext control buttons

CLOSE

OPEN

O

P

EN

ER

CLOSE

OPEN

O

PEN

ER

CLOSE

OPEN

2
3

0
2
R
C

Lithium Cell

O

PEN

ER

Inputs and Outputs

9

2

3

7

7

6

6

5

3

6

4

1

8

8

2

1 2 3 4

Power x 1 HDMI input x 2 USB-port x 2 TV x 1

5

76

8

TV(S2) x1 AV input x 1 Audio output

(R+L) x 1

9

IR control x 1

*

To use internal speakers connect Audio output and Internal Speaker

(Red-Red / White-White).

**

 For external IR receiver or IR pass through connection.

**

*

(R+L) x 1

*

5

Internal speaker

Settings

Input Source selection

1. Press SOURCE button

2. Use arrows to choose the
desired input

3. Press ENTER to confirm
selection

4. Use EXIT button to close
menu.

TV tuner settings

Menu offers options
to setup and adjust
preferences using the bult­in television tuner.
Manual Tuning is avaliable
only for current input.
LCN – Logical Channel
Number.

Video settings

Offers you to setup image
characteristics, such as
colour and brightness, noise
reduction and dynamic CR.

Sound settings

Offers you to setup sound
equalization, Auto Volume
and Surrond Sound options.

Time setup

Menu offers options to
setup time zone, auto On/
Off functions and sleep
ti mer.

Setup Menu

Menu contains language
settings, reset all function.
HDMI CEC – for control
external device by HDMI.

Parental menu

Offers options to restrict
program and set access
password.

6

Troubleshooting

Symptoms Possible Solution

No sound

Blank screen

Remote control
doesn’t work

Make sure that the Audio
Output and Internal Speaker
cables are connected. (7)
and (8), see page 5

Check the indication LED.
If the indication LED is red,
the TV is in standby. If the
indication LED is green, try
to change input source. If
the indication LED is black,
check the power connection
and indication LED at power
adapter.

Point the remote control
to the TV and press power
button on the remote
control. If the status LED
become green, remote
control works. If it does not,
replace the batteries of the
remote control

7

Supported Media File Types (by USB)

Codec

Media File Extension

Video Audio

Remark

Movie

Music


.mpg MPEG-1, MPEG-2

.avi

.ts MPEG-2, H.26 4, AVS, AVS+, HEVC

.mov
.mkv

.dat MPE G-1

.mp4

.vob MPEG -2

.rm/.rmvb RV30/RV440 COOK, MP2 Max Resolution: 1920*1080

.mp3 - MP3 Sample rate: 8K—48kHz

.wma - WMA

.m 4a /.aa c - AAC

.jpg Progressive JPEG Max resolution: 1024*768

.jpeg Baseline JPEG Max resolution: 15360*86 40

.bmp BMP

.png

DivX, Xvid, MJPEG

MPEG- 4 SP/ASP, H.263/H.264

MPEG- 4 SP/ASP, H.263/H.264, HEVC

MPEG- 4 SP/ASP, H.263/H.264, HEVC

MPEG-1, MPEG-2

Non-Interlaced Max resolution: 9600*6 400

Interlaced Max resolution: 1280*80 0

MP3, WMA,

AAC, AC 3,

PCM

Max Resolution: 1920*1080

Max Data Rate: 40 Mbps

Max Resolution: 1920*1080

Max Data Rate: 20 Mbps

Max Resolution: 720*576

Max Data Rate: 40 Mbps

Bit rate: 32K—320 Kbps

Channel: Mono / Stereo

Sample rate: 16K—48kHz

Bit rate: 32K—442 Kbps
Channel: Mono / Stereo

Max resolution: 9600*6 400

Pixel Depth: 1/4/8/16/24/32 bpp

8

Благодарим Вас за покупку телевизора AVEL. Перед установкой
и использованием, пожалуйста, ознакомьтесь с инструкцией.

Пожалуйста, сохраните инструкцию для использования в будущем.

Инструкция может быть изменена без предварительного уведомления.

Предупреждение

Во избежание риска пожара, удара электрическим то­ком или других повреждений соблюдайте меры пре­досторожности во время установки и использования
телевизора. Электрическая розетка должна быть легко
доступна, иметь заземление и быть подключенной
к УЗО (Устройство Защитного Отключения)

•

Во избежание удара электрическим током не допускайте попадание воды на
блок питания, электрическую розетку и коммутационные провода.

Не перегружайте электричекую сеть. Перегрузка может стать причиной пожара.

•

• Необходим родительский контроль при использовании техники детьми.

• Не используйте телевизор, если есть повреждения самого продукта или любой

его части, в особенности блока питания и электрической проводки.
Избегайте соприкосновения блока питания с нагретыми/горячими поверхностями.

•

•

Если Вы заметили дым или посторонний запах от телевизора, немедленно от­ключите прибор от электрической сети и обратитесь в сервисный центр.

Не используйте и не храните легковоспламеняющиеся вещества рядом с теле-

•

визором.

• Используйте телевизор только по его прямому назначению.

• Телевизор предназначен только для использования в помещениях.

Для безопасности отключайте телевизор от электрической сети и антенны на

•

время длительного отсутствия и во время грозы.

• Не применяйте моющие средства, содержащие абразивные вещества.

Русский

9

Комплект поставки

Пожалуйста, убедитесь, что комплект поставки теле­визора состоит из следующих предметов:

1. Монтажный короб х 1 шт.

2. Набор крепежных винтов х 1 шт.

3. Инструкция по установке х 1 шт.

4. Установочный чертеж х 1 шт.

5. Инструкция «Перед первым включением» х 1 шт.

6. Пульт ДУ х 1 шт.

7. Адаптер AC/DC х 1 шт.

3

1

2

5

4

6

7

10

*

Изображения могу т отличаться от реального вида комплектующих.

Пульт дистанционного управления

Питание Вкл/Выкл

Настройка формата
звука

Настройка формата
изображения

Выключение телеви­зора через заданное
время

Список избранных
каналов

Выбор видеовхода

Вход в меню /
Шаг назад

Выбор канала

Регулировка громкости

Блок выбора каналов

Дополнительная
информация

Вкл / Выкл звука

Отображает электрон­ное расписание
телепрограмм

Формат экрана

Список телеканалов

Стрелки и ENTER для
навигации по меню

Выход из меню

Управление
субтитрами

Блок управления
медиаплеером

Соответсвуют цветам
пунктов меню

Цифровые / Аналого­вые каналы вещания

Не задействована

Замена
батарейки

Модель CR2032

V

3

2

3

0

2

R

C

Cell

m

iu

Lith

Стерео / моно
режим ТВ

Управление режимом
телетекста

CLOSE

OPEN

O

P
EN

ER

CLOSE

OPEN

O

PEN

ER

CLOSE

OPEN

2

3
0
2
R

C

Lithium Cell

O

PEN

ER

11

Коммутация

9

2

3

7

7

6

6

5

3

6

4

1

8

8

2

1 2 3 4

Power x 1 HDMI input x 2 USB-port x 2 TV x 1

5

76

8

TV(S2) x1 AV input x 1 Audio output

9

IR control x 1

*

Для ак тивации вс троенных динамиков соединить по цветам

Audio output и Internal Speaker.

**

 Для внешнего ИК ресивера и функции IR pass throug

**

12

(R+L) x 1

*

(R+L) x 1

*

Internal speaker

Настройка

Выбор видеовхода

1. Нажмите кнопку SOURCE

2. Стрелками выберите нуж­ный видеовход.

3. Нажмите ENTER для под­тверждения.

4. Используйте кнопку EXIT
для выхода.

Настрока ТВ тюнера

Предназначена для на­стройки цифрового и ана­логового ТВ тюнеров.
Ручная настройка доступ­на только для текущего
видеовхода.
LCN — автоматическая
сортировка каналов.

Настрока изображения

Предназначена для регу­лировки цвета и яркости
изображения, настройки
шумоподавления и дина­мического контраста.

Настрока звука

Предназначена для на­стройки эквалайзера, ав­томатической регулиров­ки громкости и эффекта
объемного звука.

Настрока времени

Предназначена для на­стройки часового пояса,
автоматического вкл./
выкл. и времени показа
меню.

Настройки меню

Раздел содержит языко­вые настройки, функцию
сброса всех настроек.
HDMI CEC — позволяет
передавать управляющие
сигналы по HDMI.

Настройки безопасности

Позволяют установить
пароли и заблокировать
программы.

13

Решение проблем

Симптом Возможное решение

Нет звука

Нет изображения

Не работает пульт

Убедитесь, что провода
Audio Output и Internal
Speaker соединены между
собой по цветам (см. стр.

12).

Проверьте светодиод на
передней панели ТВ. Если
он красный, то телевизор
выключен. Если светодиод
зеленый, попробуйте вы­брать другой видеовход.
Если светодиод не горит,
проверьте линию пита­ния и светодиод на блоке
питания.

Направьте пульт на ТВ,
нажмите кнопку питания и
проверьте, стал ли свето­диод телевизора зеле­ным. Если нет, то замените
батарейку на новую.

14

Поддерживаемые форматы медиаплеера

Медиа

Видео

Музыка

Фото

Расширение

файла

.mpg MPEG-1, MPEG-2

.avi

.ts MPEG-2, H.26 4, AVS, AVS+, HEVC

.mov
.mkv

.dat MPE G-1

.mp4

.vob MPEG -2

.rm/.rmvb RV30/RV440 COOK, MP2 Max Resolution: 1920*1080

.mp3 - MP3 Sample rate: 8K—48kHz

.wma - WMA

.m 4a /.aa c - AAC

.jpg Progressive JPEG Max resolution: 1024*768

.jpeg Baseline JPEG Max resolution: 15360*86 40

.bmp BMP

.png

DivX, Xvid, MJPEG

MPEG- 4 SP/ASP, H.263/H.264

MPEG- 4 SP/ASP, H.263/H.264, HEVC

MPEG- 4 SP/ASP, H.263/H.264, HEVC

MPEG-1, MPEG-2

Кодек

Видео Аудио

MP3, WMA,

AAC, AC 3,

PCM

Non-Interlaced Max resolution: 9600*6 400

Interlaced Max resolution: 1280*80 0

Примечание

Max Resolution: 1920*1080

Max Data Rate: 40 Mbps

Max Resolution: 1920*1080

Max Data Rate: 20 Mbps

Max Resolution: 720*576

Max Data Rate: 40 Mbps

Bit rate: 32K—320 Kbps

Channel: Mono / Stereo

Sample rate: 16K—48kHz

Bit rate: 32K—442 Kbps
Channel: Mono / Stereo

Max resolution: 9600*6 400

Pixel Depth: 1/4/8/16/24/32 bpp

15

AVIS ELECTRONICS OVERSEAS LIMITED

506-507A, HuiGu ChuangXin Technology park, JingBei road, Shiyan town,
Baoan district, Shenzhen, Guangdong, China, 518108

For more details, please visit www.aviselectronics.com

За дополнительной информацией, пожалуйста,
заходите на www.aviselectronics.ru

Made in China | Сделано в Китае
