AIR CONDITIONING
2000 Audi A6
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
SYSTEM WIRING DIAGRAMS Audi - A6
SYSTEM WIRING DIAGRAMS
Audi - A6
www.Mitchell-Auto.ru
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:27 Page 1 © 2005 Mitchell Repair Information Company, LLC.
7 ноября 2006 г. 19:52:53 Page 1 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 1: Automatic A/C Circuit, W/ Coolant Fan Control Module (1 of 2
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:42 Page 2 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 2: Automatic A/C Circuit, W/ Coolant Fan Control Module (2 of 2
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:42 Page 3 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 3: Automatic A/C Circuit, W/O Coolant Fan Control Module (1 of 2
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:42 Page 4 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 4: Automatic A/C Circuit, W/O Coolant Fan Control Module (2 of 2)
ANTI-LOCK BRAKES
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:42 Page 5 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 5: Anti-lock Brakes Circuit, W/ Electronic Stability Program (1 of 2
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:42 Page 6 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 6: Anti-lock Brakes Circuit, W/ Electronic Stability Program (2 of 2
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:42 Page 7 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 7: Anti-lock Brakes Circuit, W/O Electronic Stability Program
ANTI-THEFT
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:42 Page 8 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 8: Anti-theft Circuit, W/ Head Air Bag (1 of 2
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:42 Page 9 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 9: Anti-theft Circuit, W/ Head Air Bag (2 of 2
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:42 Page 10 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 10: Anti-theft Circuit, W/O Head Air Bag (1 of 2
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:42 Page 11 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 11: Anti-theft Circuit, W/O Head Air Bag (2 of 2)
COMPUTER DATA LINES
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:43 Page 12 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 12: Computer Data Lines Circuit
COOLING FAN
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:43 Page 13 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 13: Cooling Fan Circuit, W/ Coolant Fan Control Module
CRUISE CONTROL
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:43 Page 14 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 14: Cruise Control Circuit
DEFOGGERS
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:43 Page 15 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 15: Defoggers Circuit
ELECTRONIC POWER STEERING
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:43 Page 16 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 16: Electronic Power Steering Circuit
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:43 Page 17 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 17: Power Steering Column Circuit
ELECTRONIC SUSPENSION
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:43 Page 18 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 18: Electronic Suspension Circuit
ENGINE PERFORMANCE
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:43 Page 19 © 2005 Mitchell Repair Information Company, LLC.
g
)
www.Mitchell-Auto.ru
2000 Audi A6
2.7L TURBO
SYSTEM WIRING DIAGRAMS Audi - A6
. 19: 2.7L Turbo, Engine Performance Circuit (1 of 3
Fi
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:43 Page 20 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 20: 2.7L Turbo, Engine Performance Circuit (2 of 3
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:43 Page 21 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 21: 2.7L Turbo, Engine Performance Circuit (3 of 3)
2.8L
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:44 Page 22 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 22: 2.8L, Engine Performance Circuit (1 of 3
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:44 Page 23 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 23: 2.8L, Engine Performance Circuit (2 of 3
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:44 Page 24 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 24: 2.8L, Engine Performance Circuit (3 of 3)
4.2L
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:44 Page 25 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 25: 4.2L, Engine Performance Circuit (1 of 4
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:44 Page 26 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 26: 4.2L, Engine Performance Circuit (2 of 4
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:44 Page 27 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 27: 4.2L, Engine Performance Circuit (3 of 4
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:44 Page 28 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 28: 4.2L, Engine Performance Circuit (4 of 4)
EXTERIOR LIGHTS
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:44 Page 29 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 29: Back-up Lamps Circuit
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:44 Page 30 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 30: Exterior Lamps Circuit, W/ DRL
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:44 Page 31 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 31: Exterior Lamps Circuit, W/O DRL
GROUND DISTRIBUTION
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:44 Page 32 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6

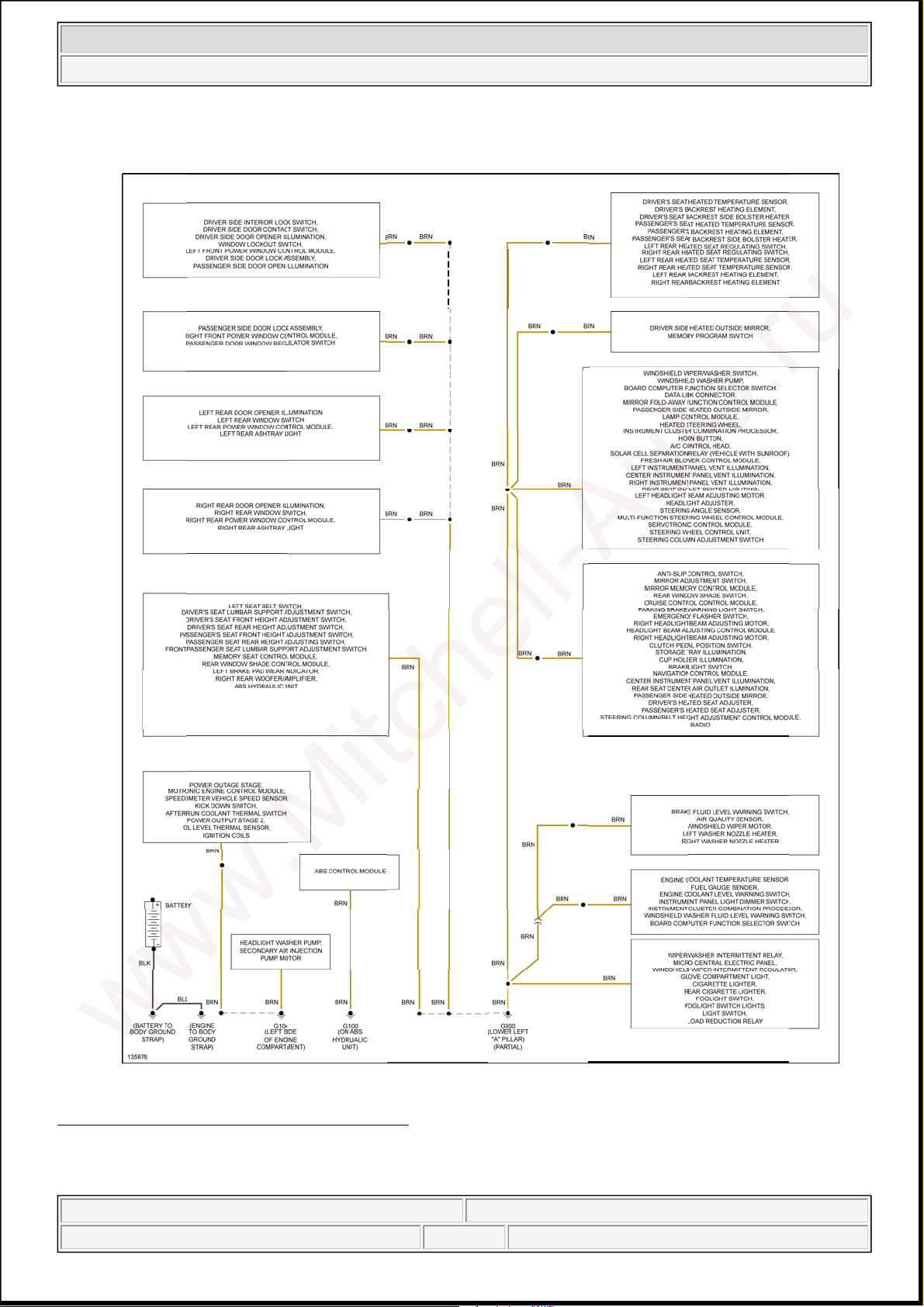

Fig. 32: Ground Distribution Circuit (1 of 2
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:45 Page 33 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 33: Ground Distribution Circuit (2 of 2)
HEADLIGHTS
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:45 Page 34 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 34: Headlamps & Fog Lamps Circuit, W/ DRL
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:45 Page 35 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 35: Headlamps & Fog Lamps Circuit, W/O DRL
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:45 Page 36 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6

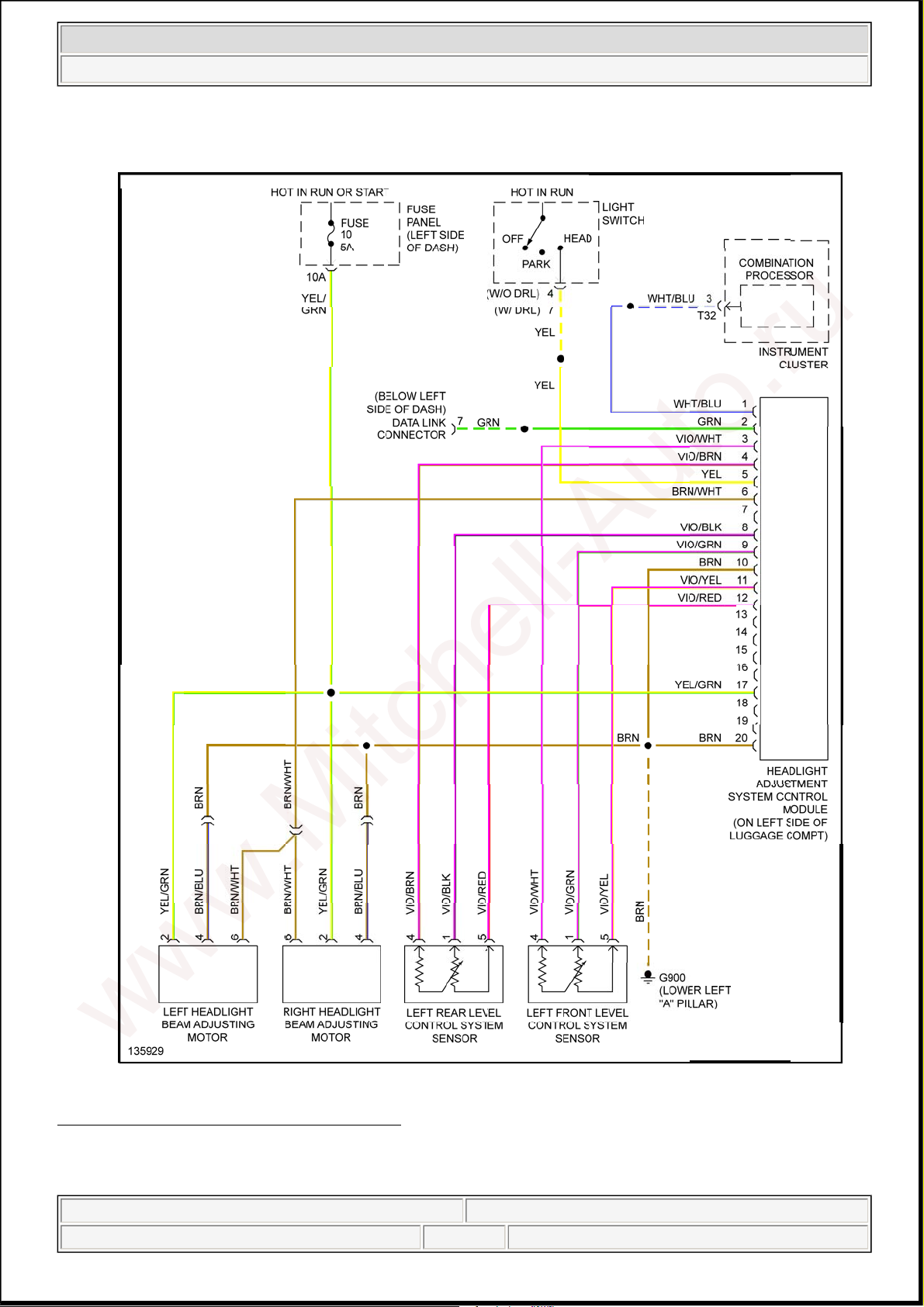

Fig. 36: Headlamps Leveling Circuit, Static
HORN
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:45 Page 37 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 37: Horn Circuit
INSTRUMENT CLUSTER
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:45 Page 38 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 38: Auto Check System Circuit
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:45 Page 39 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 39: Instrument Cluster Circuit (1 of 2
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:45 Page 40 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 40: Instrument Cluster Circuit (2 of 2)
INTERIOR LIGHTS
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:45 Page 41 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6

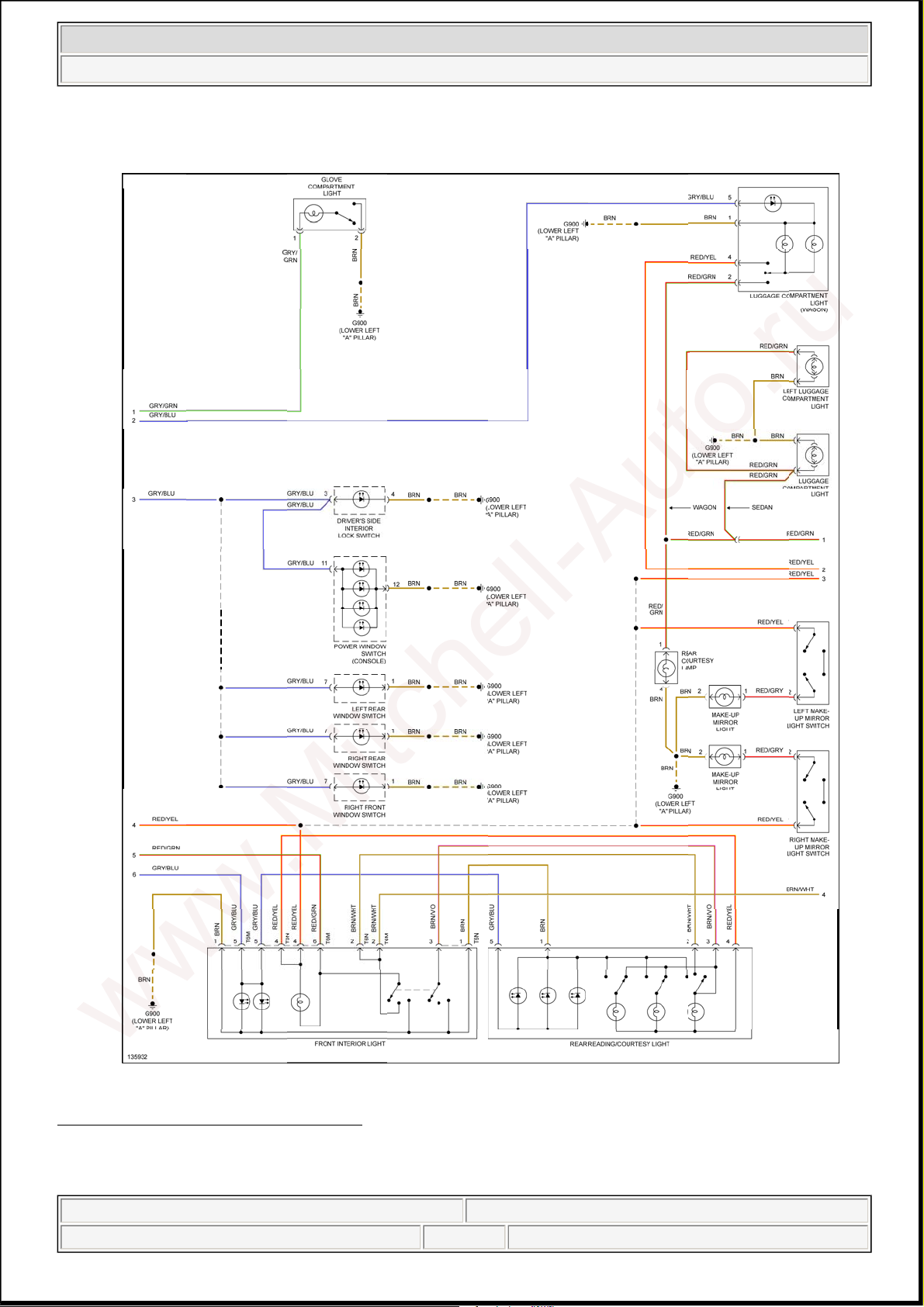

Fig. 41: Interior Lights Circuit (1 of 3
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:45 Page 42 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 42: Interior Lights Circuit (2 of 3
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:45 Page 43 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 43: Interior Lights Circuit (3 of 3)
MEMORY SYSTEMS
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:45 Page 44 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 44: Memory Mirrors Circuit
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:46 Page 45 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 45: Memory Seat Circuit
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:46 Page 46 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 46: Steering Column Memory Circuit
NAVIGATION
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:46 Page 47 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 47: Navigation Circuit
POWER ANTENNA
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:46 Page 48 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 48: Power Antenna Circuit
POWER DISTRIBUTION
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:46 Page 49 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 49: Power Distribution Circuit (1 of 3
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:46 Page 50 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 50: Power Distribution Circuit (2 of 3
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:46 Page 51 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 51: Power Distribution Circuit (3 of 3)
POWER DOOR LOCKS
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:46 Page 52 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 52: Power Door Locks Circuit (1 of 2
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:46 Page 53 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 53: Power Door Locks Circuit (2 of 2)
POWER MIRRORS
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:46 Page 54 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 54: Automatic Day/Night Mirror Circuit
POWER SEATS
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:46 Page 55 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 55: Driver Seat Circuit
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:47 Page 56 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 56: Heated Seats Circuit
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:47 Page 57 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 57: Passenger Seat Circuit
POWER TOP/SUNROOF
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:47 Page 58 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 58: Power Top/Sunroof Circuit
POWER WINDOWS
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:47 Page 59 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 59: Power Windows Circuit (1 of 2
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:47 Page 60 © 2005 Mitchell Repair Information Company, LLC.
)
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 60: Power Windows Circuit (2 of 2
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:47 Page 61 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 61: Rear Window Sun Shade Circuit
RADIO
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:47 Page 62 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 62: Radio Circuit, Base
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:47 Page 63 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 63: Radio Circuit, Bose
SHIFT INTERLOCK
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:47 Page 64 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 64: Shift Interlock Circuit
STARTING/CHARGING
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:47 Page 65 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6

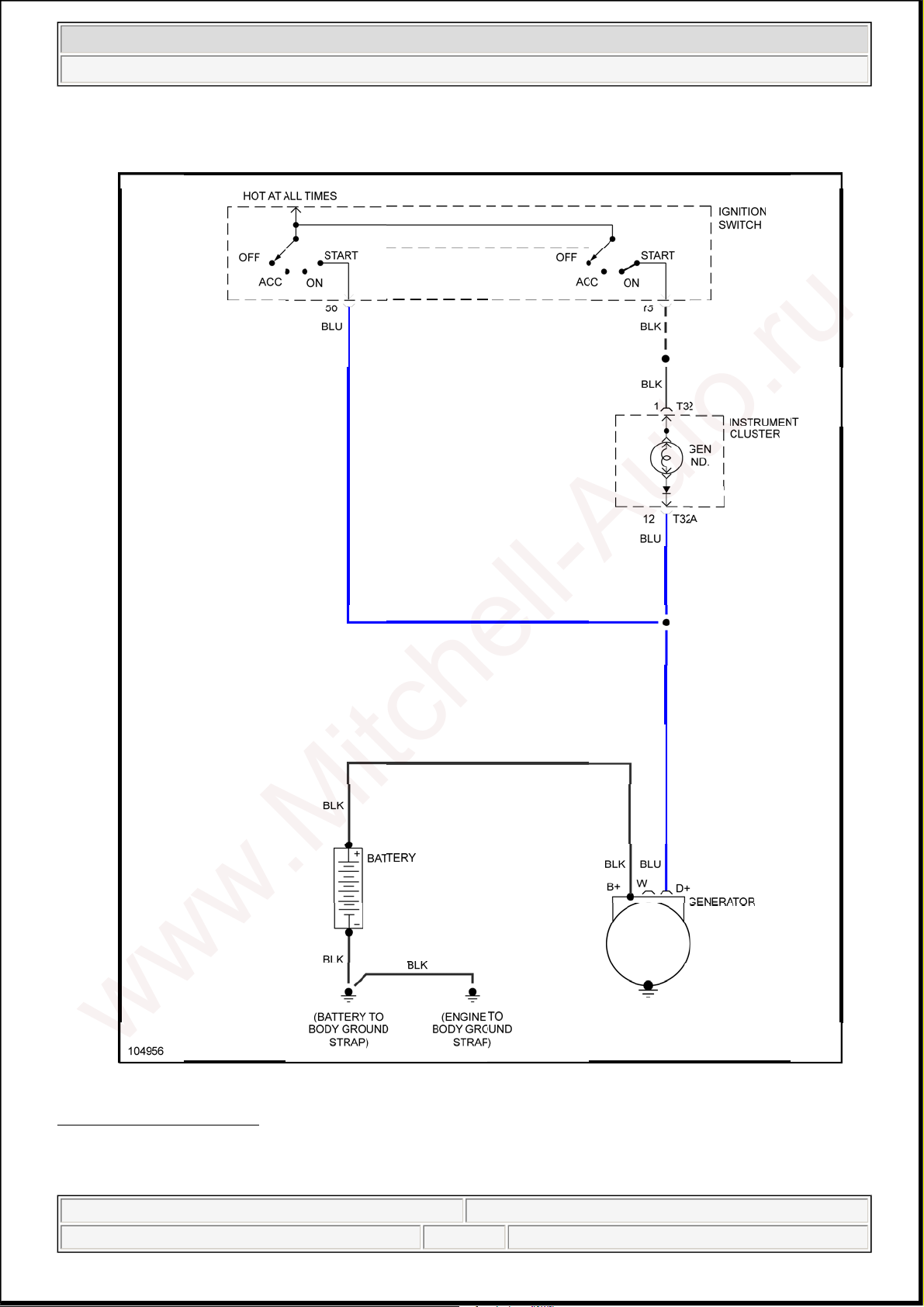

Fig. 65: Charging Circuit
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:47 Page 66 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 66: Starting Circuit
SUPPLEMENTAL RESTRAINTS
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:47 Page 67 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 67: Supplemental Restraints Circuit
TRANSMISSION
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:48 Page 68 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 68: A/T Circuit
TRUNK, TAILGATE, FUEL DOOR
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:48 Page 69 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 69: Trunk Release Circuit
WIPER/WASHER
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:48 Page 70 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
2000 Audi A6
SYSTEM WIRING DIAGRAMS Audi - A6
Fig. 70: Wiper/Washer Circuit
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:52:48 Page 71 © 2005 Mitchell Repair Information Company, LLC.
Loading...
