Arrow NK1392 Installation & Assembly

16CJ

Arrow Shed, LLC

[e-mail]

If you fi nd a part missing or damaged

∙ Si une pièce est manquante ou endommagée.

call: 1-800-851-1085 or [e-mail]

Appeler 1-800-851-1085 ou faire parvenir un courriel à

∙ Si encuentra que le hacen falta piezas,llame al 1-800-851-1085

1101 North 4th Street, Breese, Illinois 62230

or write * Oder schreiben Sie an * o escriba * ou écrire

and Part Name

und Teilebezeichnung an.

Include Model Number, Part Number

∙ Bitte geben Sie Ihre Modellnummer, Teilenummer

∙ Proporcione número del modelo, número de la pieza

y nombre de la pieza.

∙ Indiquer le numéro de modèle, le numéro de pièce et

la désignation de la pièce.

1

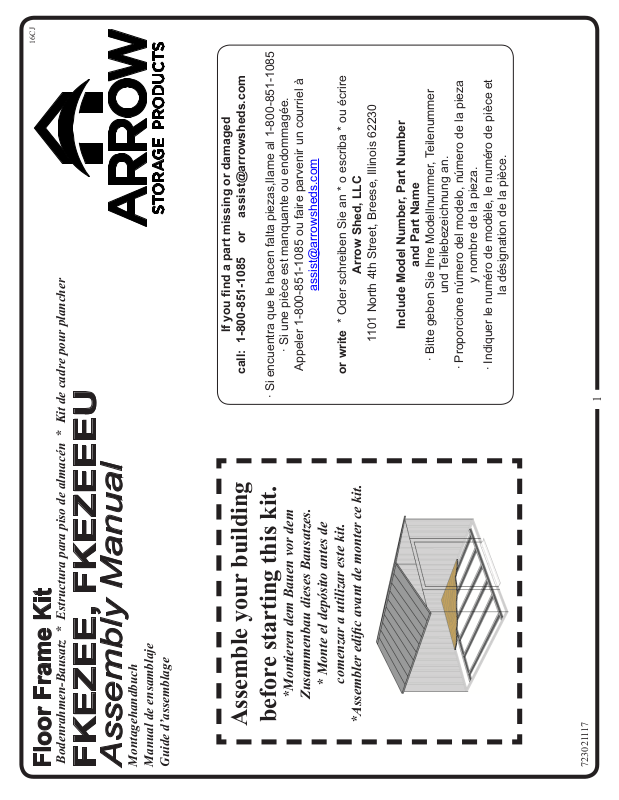

Bodenrahmen-Bausatz * Estructura para piso de almacén * Kit de cadre pour plancher

Floor Frame Kit

FKEZEE, FKEZEEEU

Montagehandbuch

Manual de ensamblaje

Assembly Manual

Guide d’assemblage

comenzar a utilizar este kit.

* Monte el depósito antes de

*Montieren dem Bauen vor dem

Zusammenbau dieses Bausatzes.

before starting this kit.

Assemble your building

*Assembler edifi c avant de monter ce kit.

723021117

14CJ

Before You Begin / Site Preparation

2

Bevor Sie anfangen / Vorbereitung der Baustelle

1. Vor Baubeginn überprüfen Sie örtliche Bauvorschriften auf Erfordernisse hinsichtlich Fußfl ächen, Bauplatz und weitere Erfordernisse. Lesen Sie

dieses Besitzerhandbuch sorgfältig und verstehen Sie es.

2. Befolgen Sie alle Anweisungen und Abmessungen sorgfältig.

3. Zur Erzielung richtiger Ergebnisse halten Sie die Reihenfolge der Schritte genau ein.

4. Bevor Sie weitermachen, vergewissern Sie sich, daß alle Teile richtig zusammenpassen.

5. WICHTIG: Montieren dem Bauen vor dem Zusammenbau dieses Bausatzes.

6. SICHERHEIT KOMMT ZUERST: Verschiedene Teile Ihres Bausatzes müssen vorsichtig gehandhabt werden, da sie scharfe Kanten haben.

Tragen Sie beim Zusammenbau oder bei der Durchführung von Wartungsarbeiten an Ihrem Bausatz Arbeitshandschuhe,

Augenschutz und lange Ärmel.

7. GRUNDWERKZEUGE: Nr. 2 Kreuzschlitzschraubenzieher, Zange, Arbeitshandschuhe, Maßband, Wasserwaage und ein Spaten oder eine

Schaufel.

8. DER BODEN MUSS EBEN SEIN: Vergewissern Sie sich, daß die Bodenrahmen fl ach am Boden liegen. Zur Vorbereitung des Erdbetts entfernen

Sie die Grasdecke und anderen Schutt. Ebnen Sie höhere Flächen mit einer fl achen Schaufel ein und stampfen Sie das Bett nieder.

9. STEIGEN SIE ERST AUF DIE KANÄLE, WENN DAS BODENMATERIAL PLAZIERT IST!

10. Sortieren Sie den Kartoninhalt nach der Teilenummer, während Sie die Teileliste überprüfen. Vergewissern Sie sich, daß Sie alle für Ihren Bausatz

1. Before beginning construction, check local building codes regarding footings, location and other requirements.

Study and understand this owner’s manual.

2. Follow all directions and dimensions carefully.

3. Follow the step sequence carefully for correct results.

4. Be sure all the parts fi t together properly before proceeding.

5. IMPORTANT: Assemble your building before starting this kit.

6. SAFETY FIRST: Care must be taken when handling various pieces of your kit since some contain sharp edges.

Wear work gloves, eye protection and long sleeves when assembling or performing any maintenance on your kit.

7. BASIC TOOLS: No. 2 Phillips screwdriver, pliers, work gloves, tape measure, level and a spade or shovel.

8. GROUND MUST BE LEVEL: Be sure Floor Frames lie fl at on ground.

To prepare earth bed, remove sod and other debris. Level the high spots with fl at shovel and tamp the bed down.

9. DO NOT STEP ON CHANNELS UNTIL FLOORING MATERIAL IS IN PLACE!

10. Separate contents of the carton by the part number while reviewing parts list.

Check to be sure that you have all the necessary parts for your kit.

notwendigen Teile haben.

15CJ

Antes de empezar/Preparación del sitio

Avant de commencer/Préparation du terrain

3

1. Avant de commencer la construction, réviser les normes locales de sécurité de construction relatives aux empattements, à l‘emplacement et aux

autres exigences.

2. Suivre attentivement toutes les directives et les dimensions.

3. Suivre attentivement la séquence des étapes pour obtenir les résultats désirés.

4. Avant de poursuivre, s‘assurer que toutes les pièces sont correctement ajustées.

5. IMPORTANT : Assembler edifi c avant de monter ce kit.

6. SÉCURITÉ D‘ABORD : Manipuler soigneusement les diverses pièces du prêt-à-monter puisque certaines d‘entre elles ont des angles coupants.

Porter des gants de travail, une protection oculaire et des manches longues pour assembler le prêt-à-monter ou pour effectuer des travaux d‘entretien.

7. OUTILS ESSENTIELS : tournevis Phillips n° 2, pinces, gants de travail, mètre à ruban, niveau, bêche ou pelle.

8. ÉGALISER LE TERRAIN : S‘assurer que les pièces de la charpente du plancher reposent à plat sur le sol. Pour préparer le lit de terre, enlever le

gazon et les autres débris. Égaliser les points plus élevés avec une pelle plate et taper le lit de terre.

9. NE PAS MARCHER SUR LES TRAVERSES AVANT D‘AVOIR POSÉ LE REVÊTEMENT DU PLANCHER!

10. Déballer les pièces selon leur numéro de pièce tout en consultant la liste des pièces. S‘assurer que toutes les pièces nécessaires se trouvent dans

1. Antes de empezar la construcción, verifi que los códigos de construcción locales relativos a cimentación, localización y otros requisitos. Escudriñe y

entienda este manual del propietario.

2. Siga todas las instrucciones y dimensiones con cuidado.

3. Siga la secuencia de pasos con cuidado para realizar resultados correctos.

4. Asegure que todas las piezas se junten apropiadamente antes de continuar.

5. IMPORTANTE: Monte el depósito antes de comenzar a utilizar este kit.

6. LA SEGURIDAD ANTE TODO: Hay que tener cuidado al manejar las varias piezas de su juego porque algunas tienen bordes afi lados. Póngase

guantes de trabajo, protección para los ojos y mangas largas cuando ensamble o cuando dé cualquier mantenimiento a su juego.

7. HERRAMIENTAS BASICAS: Destornillador Phillips núm. 2, alicates, guantes de trabajo, cinta métrica, nivel y azada o pala.

8. EL SUELO DEBE ESTAR NIVELADO: Asegure que los marcos del piso estén planos en el suelo. Para preparar la base de tierra, quite césped y

otros escombros. Nivele los sitios altos con una pala plana y apisone la base.

9. ¡NO PISE LOS CANALES HASTA QUE EL MATERIAL DE PISO ESTE EN SU LUGAR!

10. Disponga el contenido de la caja de cartón por el número de la pieza mientras repasa la lista de piezas. Controle para asegurar que Vd. Tenga todas

las piezas necesarias de su juego.

l‘emballage.

10CJ

4

2

3

1

5’ Deep

10330

6’ Deep

10328

7’ Deep

10328

10330

Finished Length

60 3/4” 154,3 cm

10330

Finished Length

72 3/4” 184,8 cm

8’ Deep

10328

10330

10330

9’ Deep

10328

10330

Finished Length

84 3/4” 215,3 cm

10330

Finished Length

96 3/4” 245,7 cm

10328

10328

(QTY: 20)

(QTY: 4)

Assemble

* Montieren * Ensamble * Assembler

FRONT

*AVANT *FRENTE *VORNE

10327

* Montieren Sie überlappende Teile.

* Ensamble las piezas que solapan.

* Assembler les pièces en recouvrement.

10330

Unused Slots

Assemble parts that overlap.

1

2

5

Qty

* Menge

* Quantité

* Cantidad

5

10330

10330

10328

10328

10328

10327

11055

FRONT

Assemble

*AVANT *FRENTE *VORNE

* Montieren * Ensamble * Assembler

Assemble

* Montieren

* Ensamble

Bend Tabs

* Biegen Sie die Endstücke

* Doble las lengüetas

* Plier les languettes

4

* Assembler

* Bau 1,83 m

* Remise 1,83 m

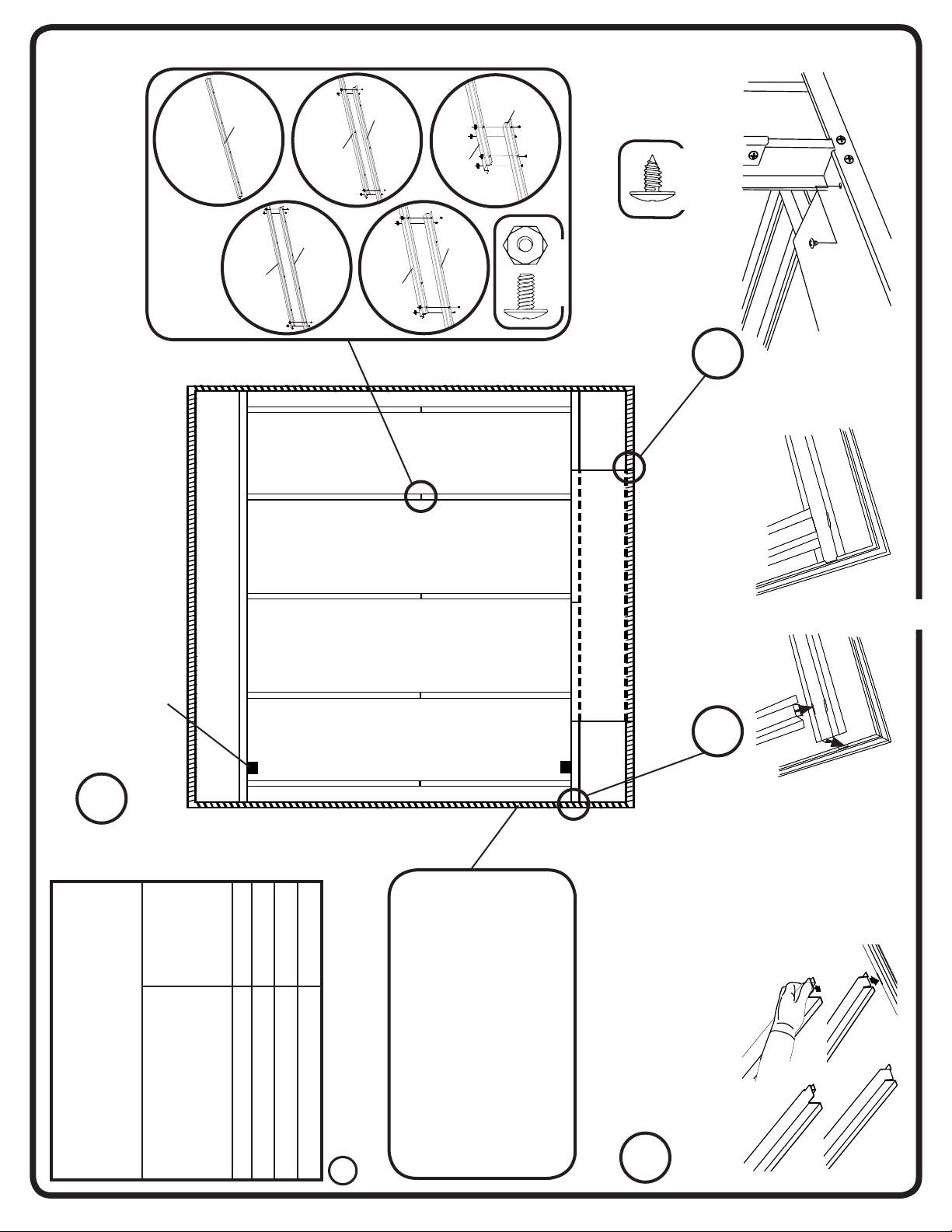

6’ Wide Building

* Edifi cio de 1,83 m de ancho

11055

10327

Part Name

* Teilbezeichung

* Nombre de la pieza

* Désignation de la pièce

10330

10328

!

the building.

Not required on 5’ deep buildings

!

The perimeter is the fl oor frame from

Bend tabs and

assemble remaining parts.

*Der Bodenrahmen des Gerätehauses ist

die Eingrenzung.

* El perímetro es el marco del piso desde

el edifi cio.

* Le périmètre est le cadre de plancher

du bâtiment.

las piezas que quedan.

verbleibenden Teile zusammen.

* Doble las lengüetas y ensamble

* Biegen Sie die Endstücke um und bauen Sie die

* Plier les languettes et assembler les autres pièces.

11CJ

4

2

3

1

11054

(QTY: 8)

10327

11054

5’ Deep

10330

6’ Deep

10328

10330

10330

10330

7’ Deep

10328

10330

Finished Length

60 3/4” 154,3 cm

10330

Finished Length

72 3/4” 184,8 cm

8’ Deep

10328

9’ Deep

10328

10330

Finished Length

84 3/4” 215,3 cm

10328

10328

10328

10330

11054

Finished Length

96 3/4” 245,7 cm

(QTY: 28)

FRONT

*AVANT *FRENTE *VORNE

(QTY: 6)

Assemble

* Montieren * Ensamble * Assembler

10330

10330

* Montieren Sie überlappende Teile.

* Ensamble las piezas que solapan.

* Assembler les pièces en recouvrement.

10327

10330

Assemble parts that overlap.

10330

1

1

2

7

7

Qty

* Menge

* Quantité

* Cantidad

2

10328

10328

10328

10328

11056

11055

10327

FRONT

*AVANT *FRENTE *VORNE

Assemble

* Montieren * Ensamble * Assembler

Bend Tabs

* Biegen Sie die Endstücke

* Doble las lengüetas

* Plier les languettes

Assemble

* Montieren

* Ensamble

5

* Assembler

* Bau 2,44 m x 2,13 m

* Remise 2,44 m x 2,13 m

* Edifi cio de 2,44 m x 2,13 m

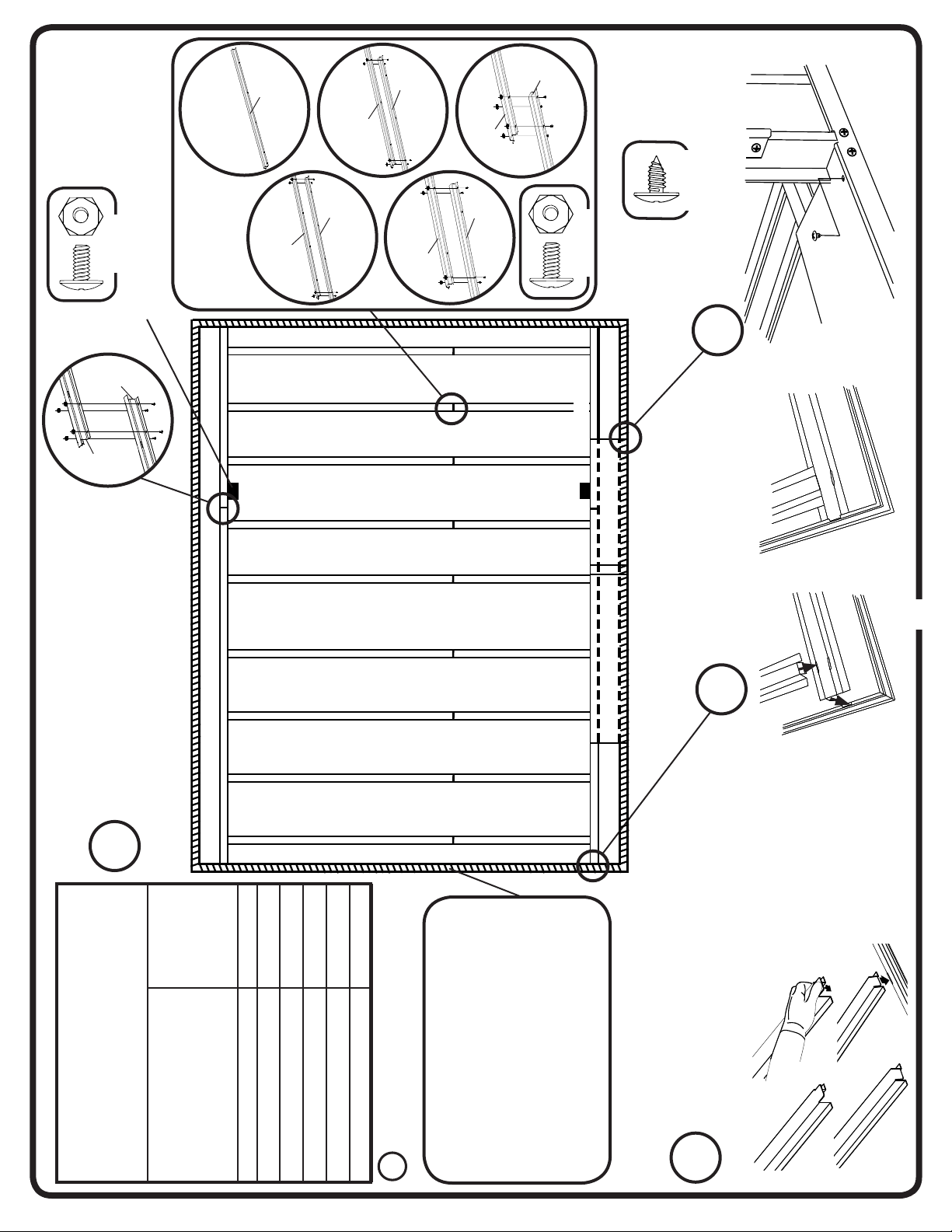

8’ Wide Building

11055

11056

Part Name

* Teilbezeichung

* Nombre de la pieza

* Désignation de la pièce

10327

10328

!

10330

11054

the building.

Not required on 5’ deep buildings

!

The perimeter is the fl oor frame from

las piezas que quedan.

Bend tabs and

*Der Bodenrahmen des Gerätehauses ist

die Eingrenzung.

* El perímetro es el marco del piso desde

el edifi cio.

* Le périmètre est le cadre de plancher

du bâtiment.

verbleibenden Teile zusammen.

* Doble las lengüetas y ensamble

* Biegen Sie die Endstücke um und bauen Sie die

assemble remaining parts.

* Plier les languettes et assembler les autres pièces.

12CJ

4

3

1

2

10330

10330

10330

11054

(QTY: 8)

Unused Slots

10327

5’ Deep

11054

6’ Deep

10328

7’ Deep

10328

10330

Finished Length

60 3/4” 154,3 cm

8’ Deep

10330

10330

10330

10330

10330

Finished Length

72 3/4” 184,8 cm

10328

9’ Deep

10330

10328

Finished Length

84 3/4” 215,3 cm

Finished Length

96 3/4” 245,7 cm

(QTY: 36)

10328

10328

11054

10328

10328

11056

10328

(QTY: 8)

Assemble

* Montieren * Ensamble * Assembler

FRONT

*AVANT *FRENTE *VORNE

10327

10330

10330

* Montieren Sie überlappende Teile.

* Ensamble las piezas que solapan.

* Assembler les pièces en recouvrement.

10330

Assemble parts that overlap.

10330

1

1

2

9

9

Qty

* Menge

* Quantité

* Cantidad

2

10328

10327

10328

10328

10328

FRONT

11055

*AVANT *FRENTE *VORNE

Bend tabs and

Assemble

verbleibenden Teile zusammen.

* Doble las lengüetas y ensamble

* Montieren * Ensamble * Assembler

Assemble

Bend Tabs

* Biegen Sie die Endstücke

* Doble las lengüetas

* Plier les languettes

las piezas que quedan.

* Montieren

* Ensamble

* Assembler

6

* Bau 3,05 m x 2,13 m

* Remise 3,05 m x 2,13 m

* Edifi cio de 3,05 m x 2,13 m

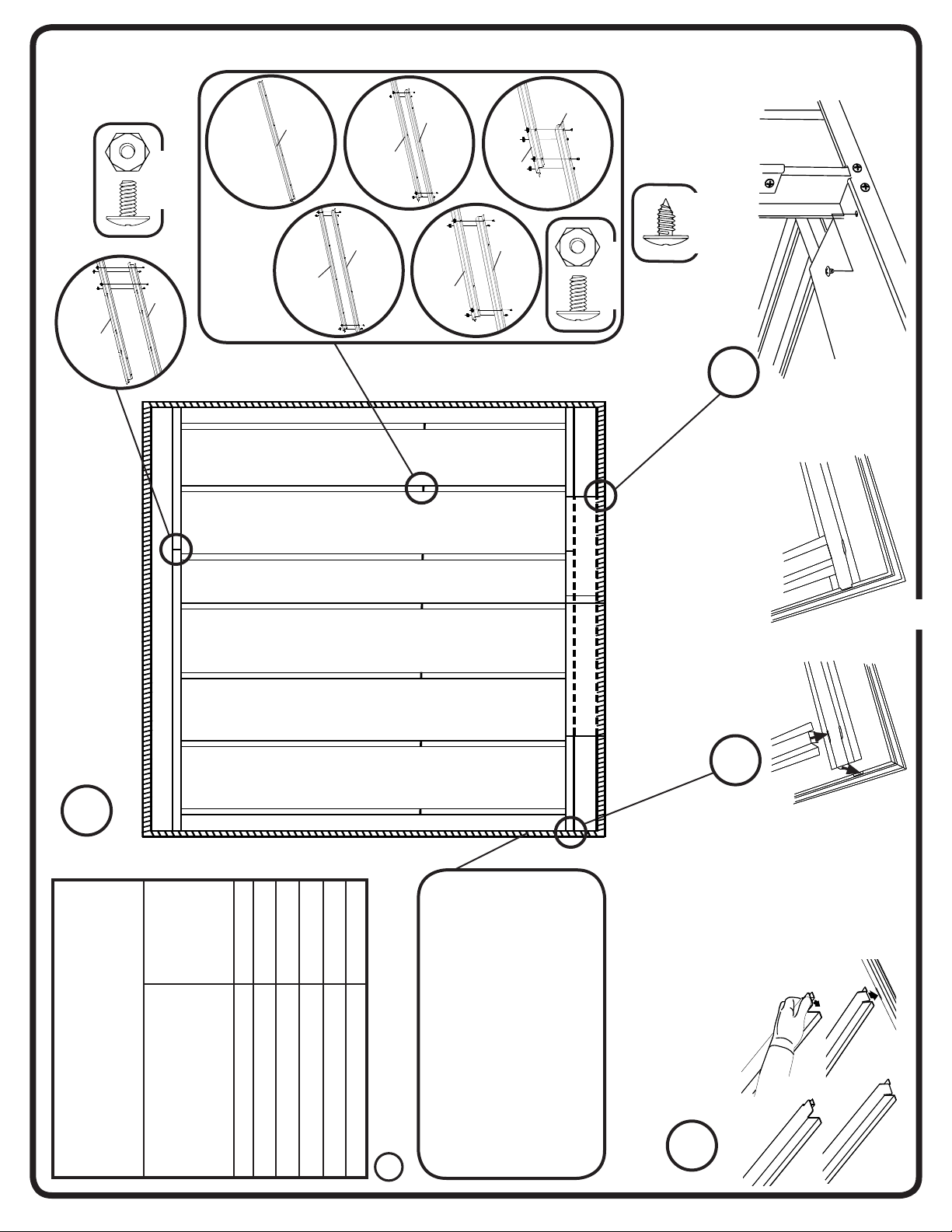

10’ Wide Building

11055

11056

Part Name

* Teilbezeichung

* Nombre de la pieza

* Désignation de la pièce

10327

10328

!

10330

11054

from the building.

Not required on 5’ deep buildings

!

The perimeter is the fl oor frame

assemble remaining parts.

* Biegen Sie die Endstücke um und bauen Sie die

*Der Bodenrahmen des Gerätehauses

ist die Eingrenzung.

* El perímetro es el marco del piso

desde el edifi cio.

* Le périmètre est le cadre de plancher

du bâtiment.

* Plier les languettes et assembler les autres pièces.

18CJ

• Falsch

• Incorrect

• Incorrecto

INCORRECT

• Correct

• Richtig

• Correcto

CORRECT

7

beschleunigter Korrosion führen.

* Épaisseur minimale: 15,5 mm. Qualité extérieure

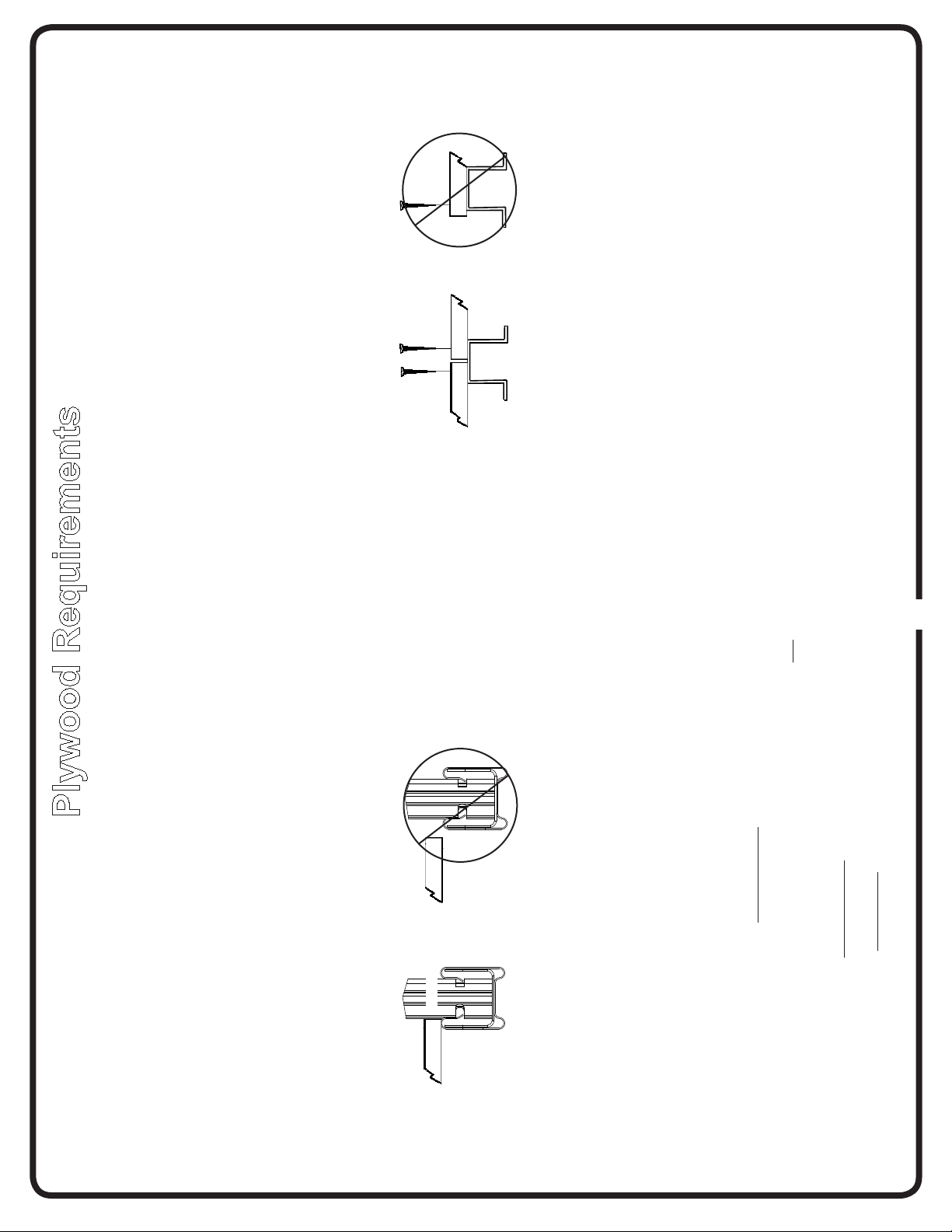

Installing Plywood

* 15,5 mm Mindestdicke. Qualitätsgrad für Außenanwendungen

Plywood Requirements

• Falsch

• Incorrect

* Schneiden Sie das Sperrholz auf die gezeigten Maße zu.

* Corte la madera multilaminar según las dimensiones que se muestran.

* Couper les panneaux de contre-plaqué selon les dimensions indiquées.

* Einbau des Sperrholzes * Instalación de la madera multilaminar * Installation du contre-plaqué

1. Measure and Cut Plywood so seams land on fl oor channels.

• Incorrecto

INCORRECT

Wall Panel

• Correct

• Richtig

• Correcto

CORRECT

Floor Frame

* Asegúrela al marco con tornillos para cartón-yeso.

* Befestigen Sie es mit Schnellbauschrauben am Rahmen.

* Fixer les pièces à la charpente avec des vis à placoplâtre.

2. Fasten to frame with dry wall screws.

* Erfordernisse für das Sperrholz * Madera multilaminar requerida * Exigences en matière de contre-plaqué

* Un mínimo de 15,5 mm de grueso. Calidad apropiada para el exterior

5/8” Minimum Thickness. Exterior Grade

Le contact de bois traité sous pression avec l’abri aura pour effet d’annuIer la garantie.

If Pressure Treated Lumber comes in contact with your storage building your warranty will be voided.

Si la madera tratada a presión entra en contacto con la estructura de almacenamiento, se anulará su garantía.

Wenn kesseldruckimprägniertes Holz mit Ihrem Geräteschuppen in Kontakt kommt, wird Ihre Garantie ungültig.

REMARQUE : Ne pas utiliser de bois traité sous pression aux points de contact avec l’abri. Le bois traité sous pression contribue à accélérer la corrosion.

NOTE: Pressure Treated Lumber must not be used where it will make contact with your storage building. the properties of Pressure Treated Lumber will cause accelerated corrosion.

NOTA: La madera tratada a presión no debe utilizarse en lugares donde haga contacto con la estructura de almacenamiento. Las propiedades de la madera tratada a presión acelerarán la corrosión.

HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes Holz verwendet werden. Kesseldruckimprägniertes Holz hat Eigenschaften, die zu
