Inbyggnadsugn
Innbyggingsstekeovn
Indbygningsovn
Bruksanvisning
Brugsanvisning
EOB 941
|
S |
|
|
N |
|
319 2846--00 |
DK |
|
PM--D 2000.04.05 |
||
|
Indholdsfortegnelse
Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Beskrivelse af ovnen og panel . . . . . . . . . . . . . 5 Sikkerhedsudstyr . . . . . . . . . . . . . . . . . . . . . . . . . 6 Lågelås . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ovnens ventilation . . . . . . . . . . . . . . . . . . . . . . . 6
Inden ovnen tages i brug første gang . . . . . . 7
Rengør tilbehøret . . . . . . . . . . . . . . . . . . . . . . . . 7 Brænd ovnen ren . . . . . . . . . . . . . . . . . . . . . . . . 7 Ovnens knapper . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Funktionsknappen . . . . . . . . . . . . . . . . . . . . . . . 8 Temperaturknap . . . . . . . . . . . . . . . . . . . . . . . . . 8 Indikatorlampe . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Ovnrummet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Tilbehør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Fedtfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Ovnribber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Sådan anvendes . . . . . . . . . . . . . . . . . . . . . . . . . 10 Overog undervarme . . . . . . . . . . . . . . . . . . . . 10 Varmluft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Pizza/tæ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Grillning: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Min.Grill . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Max. Grill . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Gratinering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Tips og gode råd . . . . . . . . . . . . . . . . . . . . . . . . 13

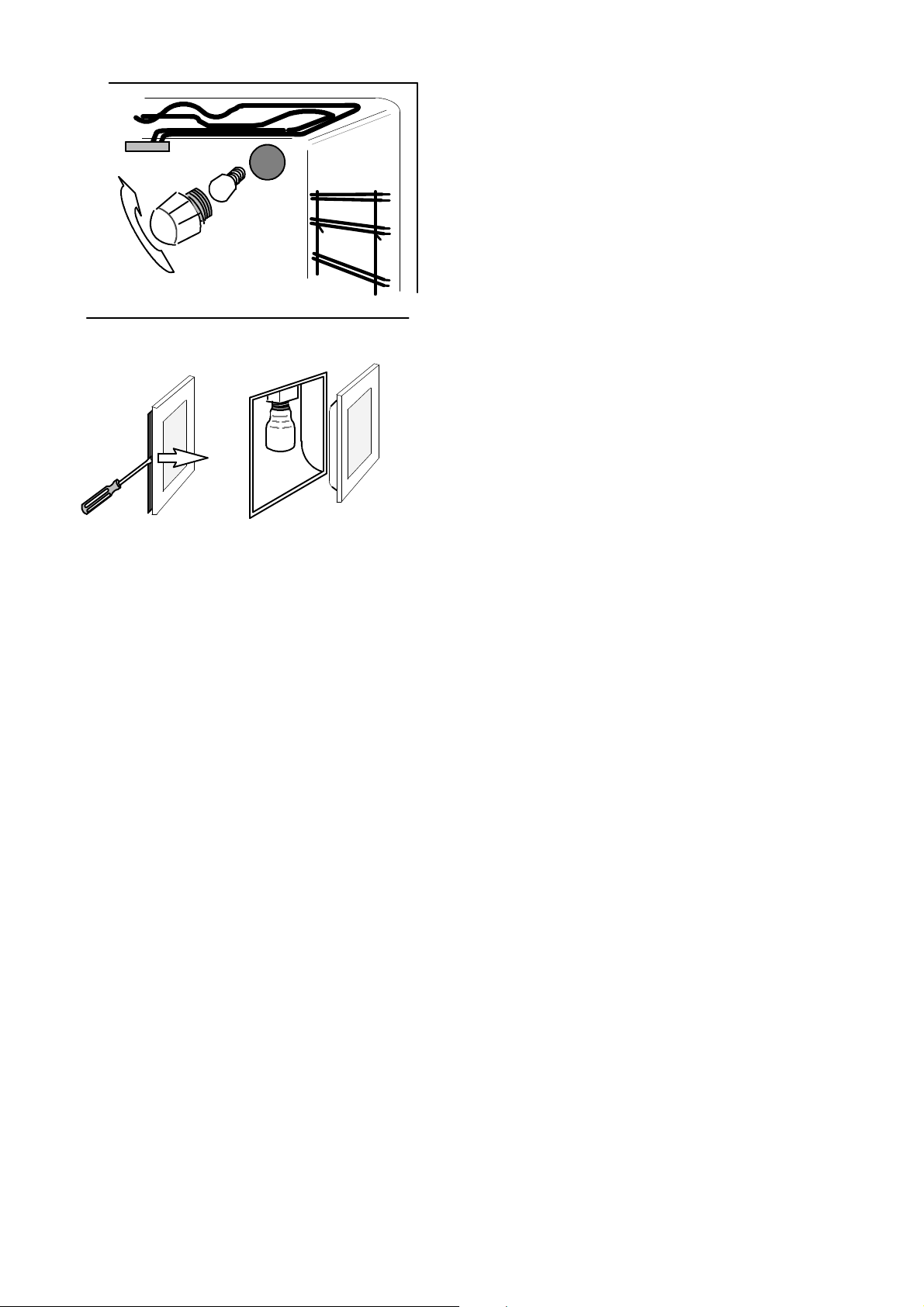

Udskiftning af ovnpære . . . . . . . . . . . . . . . . . . 14
Tabeller
Bagning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Ovnretter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Gratinering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Stegning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Grillning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Praktiske råd og tips . . . . . . . . . . . . . . . . . . . . . 17 Tekniske problemer . . . . . . . . . . . . . . . . . . . . . . 17 Rengøring og vedligeholdelse . . . . . . . . . . . . 18
Glat emalje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Ovntilbehøret . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Panel og ovnlåge, fedtfilter . . . . . . . . . . . . . . . 18 Ovnens loft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 INOXFRONT . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
4 |
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Udpakning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Indbygning af ovnen . . . . . . . . . . . . . . . . . . . . 20 Fastskruning af ovnen . . . . . . . . . . . . . . . . . . . 20 Elektrisk tilslutning . . . . . . . . . . . . . . . . . . . . . . 21 Tilslutning af en plade . . . . . . . . . . . . . . . . . . . 21
Tekniske data, Dataskild . . . . . . . . . . . . . . . . . 22
3
Sikkerhed
Indbygningsovne har gennemgået en stor udvikling i de seneste år. Derfor er det ikke sikkert at Deres nye ovn kan anvendes på samme måde som Deres gamle. Det er derfor vigtigt at gennemlæse brugsanvisningen grundigt for at opnå den fulde udnyttelse samt den længste holdbarhed. Vær ekstra opmærksom på advarselsteksterne , disse er oplistet for at undgå ulykker. Husk at gemme brugsanvisningen, den er rar at have i tvivlstilfælde, ligelede skal den følge med ovnen, hvis den overdrages til ny ejer.
INSTALLATION
Byg ovnen ind i højskab, som er beregnet til indbygning af ovne.
Der bør være en frasætningsplads på mindst 40cm på en af siderne af indbygningsovnen. .
Indbygningsovnen er kun beregnet til brug i en privat husholdning i Danmark. bruges den på andre måder er der risiko for skade på person eller ejendom
Indgreb i komfuret må kun udføres af en autoriseret el-- installatør. Arbejde udført af ukyndig kan føre til skade på person eller ejendom samt forringe ovnen.
ANVENDELSE
Inden ovnen tages i brug skal den renbrændes, sørg for god ventilation enten vha. emhætten eller ved at åbne et vindue. Pas på ovnen bliver meget varm.
Placer aldrig aluminiumsfolie eller en plade/bradepande på ovnbunden. Hindres undervarmen i at cirkulere kan emaljen beskadiges p.g.a. overophedning.
Benyt kun fade o.l. som er ovnfaste.
Kontroller at der er slukket for indbygningsovnen, når den ikke benyttes. Alle knapper skal stå på nul.
Brug altid gode solide grydelapper, når noget skal tages ud af ovnen.
RENGØRING
Sørg for at ovnen er kold inden rengøring påbegyndes
Hold altid ovnen ren. Fedtsprøjt og overkog afgiver os og lugt og kan i værste fald bryde i brand
Ovne må ikke rengøres med damp-- eller højtryksrensere.
Ovnen er tungt. De kanter og hjørner, som man normalt ikke kommer i kontakt med, kan være skarpe. Brug derfor handsker, når ovnen indbygges eller serviceres.
Vær opmærksom på at ledningen ikke kommer i klemme, når ovnen skubbes på plads.
Skru altid ovnen fast i skabet, for at undgå at ovnen tipper, ved unormal belastning af ovnlågen.
BØRN
Hold opsyn med børn, når ovnen er i brug, især under renbrænding, hvor temperaturen er særlig høj. Ovnen bliver varm ved brug og forbliver varm et stykke tid efter der er slukket. Berøring kan give forbrændinger.
Vær ligeledes opmærksom på at der ikke er børn i nærheden, når ovndøren åbnes, da der strømmer varm luft ud.
Kontroller at lågespærreren er i funktion. Lad ikke små børn lege med eller røre ved ovnlåge eller knapper.
VEDLIGEHOLDELSE OG SERVICE
Stil alle knapper på nul inden udskiftning af pære.
Service og evt.. reparationer skal udføres af Electrolux Hvidevarer--Service eller en serviceorganisation, der er godkendt af førnævnte. Ligeledes må der kun benyttes reservedele leveret af førnævnte.
SKROTNING
Hjælp med at undgå ulykker, når Deres gamle ovn/ komfur og til sin tid dette skal skrottet:
*Træk kablet ud af stikkontakten, klip kablet af inde ved komfuret.
*Sæt låsen ud af funktion, for at hindre at små børn kan kravle ind i ovnen under leg og blive kvalt af iltmangel.
Kontakt kommunen for korrekt afskaffelse.
4
Beskrivelse af:
Ovnen
Lågelåsen
Lågespærren
Håndtag
Ovnlåge
Panel
ÀÁ Â Ã
À Funktionsknap
Á Kontrollampe
 Termostatlampe
à Temperaturknap
5
Sikkerhedsudstyr
Lågelås
Børn er af naturen nysgerrige og derfor også i denne ovn. Sørg for at lågelåsen er i funktion, så små børn ikke kan åbne lågen.
Tilkobling af lågelås
Åben lågen. Løft palen og træk i den (se fig.)
Frakobling af lågelåsen
Åben lågen. Løft palen og skub den ind til den stopper.
Åbning af lågen, når lågelåsen er tilkoblet
Tryk palen opad samtidig med at der åbnes for lågen.
Sørg for at ovnen er kold, når lågelåsen skal slås til eller fra.
Ovnens ventilation
Ovnen har en køleblæser, som fjerner damp, som opbygges i og omkring ovnen.
Blæseren starter, når der vælges en ovnfunktion. Den er termostatstyret, hvilket betyder at den ofte kører efter, der er slukket for ovnen, især hvis ovnen har været brugt i længere tid.
Tiden er afhængig af hvor meget overskudsvarme, der er i og om ovnen.
6
Inden ovnen tages i brug første gang
Rengør tilbehøret
Plader, bradepande og rist vaskes i varmt vand tilsæt lidt håndopvaskemiddel. Skyl efter og aftør tilbehøret.
Aftør ligeledes ovnens inderside samt yderside med vand og et mildt håndopvaskemiddel.
For bedre at kunne se i ovnen under rengøringen drejes funktionsknappen til, for at tænde lyset i ovnrummet.
Brænd ovnen ren
Hold børn under opsyn! Ovnen bliver meget varmt.
Ovnen skal være tom under renbrændingen.
1.Tænd for over/undervarme og indstil på 250 oC. Ovndøren skal være lukket.
2.Tænd for emhætten eller luft ud i køkkenet. Sluk for ovnen, når lugt--og røgudvikling er ophørt
3.Tør ovnrummet, døren og ribberne med varmt vand og håndopvaskemiddel. Aftør.
D
7
Ovnens knapper
Funktionsknappen
Denne knap kan drejes både til venstre og til højre.
Funktionslampe lyser.
BS! Ovnen er ikke slukket før knappen nulstilles og belysningen slukker. Det er muligt at vælge mellem følgende ovnfunktioner:
Ovnbelysning
Varmluft
Pizza/tærte
Gratinering
Min grill
Max grill
Overvarme
Undervarme
Over/undervarme
Temperaturknap
For at indstille den ønskede ovnfunktion drejes knappen til højre. Det er muligt at vælge en temperatur fra 50--275°C. Nulstil knappen, når ovnen ikke er i brug.
Indikatorlampe
Kontrollampen lyser, når der tændes for ovnen eller kogezonerne. Den slukker, når alle kontakterne stå i position 0.
Termostatlampe
Lampen tænder, når der indstilles en temperatur og slukker, når temperaturen er opnået. Under tilberedningen tænder og slukker knappen afhængig af om varmeelementerne er koblet til eller fra, for at holde den indstillede temperatur.
Efter brug skal De altid kontrollere, at der er slukket for apparatet. Alle knapperne skal stå i positione 0.
8
