Проектор Acer

Серия P1183/M403/PE-S42/X1183A/

D603P/EV-S62T/X114/X1183/D603/

EV-S62/X113/D600/EV-S60/V10S/ AS201/P1283/M413/PE-X42/V12X/

AX316/P1283n/M413T/PE-X42G/

X1283/X1280/D613/EV-X62/

P1383W/X1383WH/M423/PE-W42/ V12W/AW316/P1380W/X1380WH/ M420/PE-W40/V11W/AW216/ H5380BD/E230/HE-720/P1510/ M450/PE-840

Руководство пользователя

Авторское право: © 2013. Acer Incorporated.

Все права защищены.

Руководство пользователя для проектора Acer Дата первого издания: 10/2013

В изложенные в настоящей публикации сведения могут периодически вноситься поправки без обязательств по уведомлению кого-либо о таких исправлениях или изменениях. Эти изменения будут вставлены в новые редакции данного руководства или в дополнительные документы и публикации. Компания Acer Incorporated не делает никаких утверждений и не дает никаких гарантий, ни выраженных в явной форме, ни подразумеваемых, относительно содержания настоящей публикации и, в частности, заявляет об отказе от подразумеваемых гарантий пригодности данного продукта для продажи или использования в конкретных целях.

Запишите номер модели, ее серийный номер, а также дату и место покупки в соответствующих строчках внизу на свободном месте. Серийный номер и номер модели вашего компьютера обозначены на этикетке на его корпусе. В переписке по поводу вашего компьютера следует обязательно указывать его серийный номер, номер модели, дату и место покупки.

Никакая часть настоящей публикации не может быть воспроизведена, сохранена в системах поиска информации или передана в любой форме и любыми средствами - электронными, механическими, путем фотокопирования, записи или иным образом - без предварительного на то письменного согласия Acer Incorporated.

Номер модели: ______________________________

Серийный номер: ____________________________

Дата покупки: _______________________________

Место покупки: ______________________________

Наименование Acer и логотип Acer являются зарегистрированными товарными знаками корпорации Acer. Названия продуктов и товарные знаки других компаний используются здесь только с целью идентификации и принадлежат соответствующим компаниям.

"HDMI™, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC."

iii

Информация, касающаяся безопасности и удобства использования

Внимательно прочитайте настоящие инструкции. Сохраните настоящий документ для использования в будущем. Следуйте всем предупреждениям и указаниям, имеющимся на данном изделии.

Выключение изделия перед очисткой

Отключите данное изделие от электрической розетки перед очисткой. Не используйте жидкие очистители и аэрозоли. Для очистки используйте влажную ткань.

Меры предосторожности при отключении питания

Соблюдайте приведенные ниже рекомендации при подключении и отключении питания к внешнему блоку питания.

•Перед подключением кабеля питания к розетке сети переменного тока установите блок питания.

•Перед извлечением блока питания из проектора отсоедините кабель питания.

•Если система оснащена несколькими источниками питания, отключите питание системы, отсоединив все кабели питания от электросети.

Меры предосторожности, касающиеся доступности

Убедитесь, что сетевая розетка, к которой подключен кабель питания, легко доступна и расположена максимально близко к оператору оборудования. При необходимости отключить питание оборудования убедитесь, что кабель питания отсоединен от электрической розетки.

Осторожно!

•Не используйте данное изделие вблизи воды.

•Не допускается установка изделия на неустойчивые тележку, стойку или стол. Падение изделия может привести к его серьезному повреждению.

•Щели и отверстия предназначены для вентиляции прибора с целью обеспечения надежной эксплуатации и предотвращения перегрева. Запрещается загораживать или накрывать эти отверстия. Не перекрывайте отверстия, располагая устройство на кровати, диване, ковре или других подобных поверхностях.

Данное устройство нельзя располагать рядом с радиатором или нагревателем или над ними, также нельзя устанавливать прибор в закрытом пространстве без обеспечения должной вентиляции.

iv

•Не допускайте попадания каких-либо предметов внутрь прибора через щели в корпусе, т.к. они могут попасть на участки, находящиеся под напряжением, что может привести к возгоранию или поражению электрическим током. Не допускайте попадания какой-либо жидкости на или в прибор.

•Чтобы избежать повреждения внутренних компонентов и предотвратить протечку батареи, не размещайте прибор на вибрирующих поверхностях.

•Не рекомендуется использовать прибор во время занятий спортом, тренировок или в других условиях, когда возможны сотрясения, так как это может вызвать непредвиденное короткое замыкание или повреждение вращающихся деталей и лампы.

Использование электропитания

•Это изделие необходимо эксплуатировать при напряжении питания, указанном на этикетке. Если характеристики электросети неизвестны, проконсультируйтесь с продавцом или местной компанией-поставщиком электроэнергии.

•Не допускайте, чтобы на кабеле питания находились посторонние предметы. Расположите прибор так, чтобы на кабель было невозможно наступить.

•При использовании удлинителя с этим прибором убедитесь, что общий номинальный ток подключенного оборудования не превышает номинального тока удлинителя. Кроме этого, убедитесь, что общий номинальный ток всех устройств, подключенных к сетевой розетке, не превышает номинала предохранителя.

•Не перегружайте электрическую розетку, удлинитель или разветвитель, подключая слишком много устройств. Общая нагрузка системы не должна превышать 80% от номинала цепи. При использовании удлинителей нагрузка не должна превышать 80% входного номинального тока удлинителя.

•Сетевой блок питания данного прибора оборудован трехконтактной вилкой с заземлением. Вилка может быть вставлена только в сетевую розетку с заземлением. Убедитесь, что электрическая розетка должным образом заземлена перед подключением к ней вилки сетевого блока питания. Не вставляйте вилку в незаземленную электрическую розетку. Для получения более подробной информации обратитесь к специалистуэлектротехнику.

Осторожно! Контакт заземления является одним из элементов обеспечения безопасности. Использование не заземленной должным образом розетки может привести к поражению электрическим током.

Примечание: Кроме этого, заземление обеспечивает хорошую защиту от непредсказуемых помех, вырабатываемых другими находящимися рядом электрическими устройствами, которые могут повлиять на работу данного изделия.

•Используйте данное устройство только с входящим в комплект поставки набором кабелей. При необходимости заменить комплект кабелей питания убедитесь, что новый кабель соответствует следующим требованиям: отсоединяемый, имеет сертификацию UL или CSA, одобрен VDE, максимальная длина – 4,5 м (15 футов).

v

Обслуживание изделия

Не пытайтесь самостоятельно ремонтировать прибор, так как при открытии или снятии крышки можно попасть под напряжение или подвергнуться другой опасности. Любое сервисное обслуживание устройства должны выполнять только квалифицированные специалисты сервисной службы.

Отключите устройство от электросети и обратитесь к квалифицированному специалисту по ремонту в следующих случаях:

•кабель питания или вилка повреждены, порезаны или изношены

•в прибор попала жидкость

•устройство было подвержено воздействию дождя или влаги

•падение устройства или повреждение его корпус

•в работе устройства наблюдаются очевидные нарушения, свидетельствующие о необходимости технического обслуживания

•устройство не работает надлежащим образом после соблюдения всех указаний по эксплуатации

Примечание: Производите регулировку только тех параметров, которые описаны в инструкциях по эксплуатации, так как неправильная регулировка других параметров может привести к повреждению и необходимости вмешательства квалифицированного специалиста для восстановления нормального состояния устройства.

Осторожно! В целях безопасности не используйте несовместимые детали при замене или добавлении компонентов. Для получения информации о возможных вариантах обратитесь к продавцу.

Данное устройство и его модификации могут содержать мелкие детали. Храните их в недоступном для маленьких детей месте.

Дополнительная информация о безопасности

•Запрещается смотреть в объектив при включенной лампе. Это может привести к повреждению органов зрения.

•Сначала включайте проектор, а затем источник сигнала.

•Не располагайте устройство в условиях, перечисленных ниже:

•Плохо вентилируемое или ограниченное пространство. Необходимо обеспечить зазор от стены не менее 50 см и свободный поток воздуха вокруг проектора.

•Места, в которых существует возможность воздействия высоких температур, например, в автомобиле с закрытыми окнами.

•Места с повышенной влажностью, запыленностью или задымленностью, так как это может вызвать загрязнение оптических компонентов, сокращение срока службы прибора и ухудшение изображения.

•Места рядом с пожарной сигнализацией.

•Места с температурой окружающей среды выше 40 ºC/104 ºF.

•Места, находящиеся выше 3000 м над уровнем моря.

vi

•При возникновении неполадок немедленно отключите проектор от сети. Нельзя использовать прибор, если из него идет дым или оно издает странные звуки или запахи. Это может привести к возгоранию или поражению электрическим током. В этом случае немедленно отключите прибор от сети и свяжитесь с продавцом прибора.

•Прекратите эксплуатацию прибора, если он упал или был поврежден. Свяжитесь с продавцом для проверки прибора.

•Не направляйте объектив проектора на солнце. Это может привести к возгоранию.

•При выключении проектора рекомендуется убедиться, что перед отключением питания был завершен цикл охлаждения.

•Не выключайте питание внезапно и не отключайте проектор от сети во время его работы. Оптимальный способ выключения – это подождать перед отключением питания, пока выключится вентилятор.

•Не прикасайтесь к вентиляционной решетке и нижней панели, так как они могут быть горячими.

•При наличии воздушного фильтра регулярно его очищайте. При загрязнении или запылении фильтра или вентиляционных отверстий температура внутри устройства может подняться, что может привести к повреждению устройства.

•Не следует заглядывать в вентиляционную решетку во время работы проектора. Это может привести к повреждению органов зрения.

•Всегда открывайте затвор или снимайте крышку объектива при включении проектора.

•Во время работы проектора не загораживайте его объектив какими-либо предметами, так как это может вызвать нагрев, деформацию или возгорание этих предметов. Для временного отключения лампы нажмите на пульте ДУ кнопку "HIDE".

•При работе лампа сильно нагревается. Перед заменой лампы дайте проектору остыть в течение приблизительно 45 минут.

•Не используйте лампу по истечении ее номинального срока службы. В некоторых случаях это может привести к поломке.

•Производите замену лампы или других электронных компонентов, только если проектор отключен от сети.

•Данный прибор самостоятельно определяет срок службы лампы. При отображении предупреждающего сообщения обязательно замените лампу.

•При замене лампы необходимо дать прибору остыть, а затем выполнить все инструкции по замене лампы.

•После замены модуля лампы необходимо сбросить функцию "Сбр. вр. раб.лам." из экранного меню "Управление".

•Не пытайтесь разобрать проектор. Внутри имеется опасное высокое напряжение, которое может привести нанести вред. Единственная деталь, обслуживаемая пользователем, – это лампа, которая имеет свою собственную съемную крышку. Обслуживание должен выполнять только квалифицированный специалист.

•Не ставьте проектор вертикально на узкую сторону. Он может упасть, повредиться или нанести телесные повреждения.

•Данный прибор позволяет проецировать перевернутые изображения при монтаже на потолке. Для установки проектора на потолке используйте только фирменный комплект для монтажа Acer, после чего проверьте надежность крепления.

vii

Меры предосторожности, связанные со слухом

Для защиты органов слуха соблюдайте следующие рекомендации.

•Увеличивайте громкость постепенно до нужного уровня.

•Не увеличивайте уровень громкости, если уши уже к нему привыкли.

•Не слушайте музыку на большой громкости в течение длительного времени.

•Не увеличивайте громкость, чтобы перекрыть шум.

•Не увеличивайте громкость, чтобы перекрыть шумные среды.

Указания по утилизации

Запрещается утилизировать данный электронный прибор вместе с бытовым мусором. С целью сведения к минимуму загрязнения и обеспечения максимальной защиты окружающей среды устройство подлежит переработке. Для получения дополнительной информации о правилах, установленных Директивой по отходам электрического и электронного оборудования (WEEE), посетите веб-сайт http://www.acer-group.com/public/Sustainability/sustainability01.htm

Рекомендации относительно ртути

Для проекторов или электронных изделий, содержащих ЖК-/ЭЛТ-монитор или дисплей.

Лампа (лампы) внутри данного прибора содержат ртуть и должны перерабатываться или утилизироваться согласно местному, государственному или федеральному законодательству. Дополнительную информацию см. на веб-сайте альянса компаний электронной промышленности по адресу www.eiae.org. Информацию по утилизации ламп см. по адресу www.lamprecycle.org

viii

Основные сведения

Примечания по использованию

Необходимо:

•Выключать прибор перед очисткой.

•Для очистки корпуса дисплея использовать мягкую ткань, смоченную слабым моющим средством.

•Если прибор не будет использоваться в течение длительного периода времени, всегда отсоединять кабель питания от электрической розетки.

Запрещается:

•Закрывать вентиляционные щели и отверстия прибора.

•Использовать для очистки прибора абразивные чистящие средства, пасты или растворители.

•Эксплуатировать в следующих условиях:

•при очень высокой или низкой температуре и высокой влажности.

•в местах с повышенным содержанием пыли или грязи.

•вблизи каких-либо устройств, создающих сильное магнитное поле.

•под прямыми солнечными лучами.

Меры предосторожности

Чтобы максимально продлить срок службы прибора, соблюдайте все предупреждения, меры предосторожности и процедуры технического обслуживания согласно рекомендациям в настоящем руководстве пользователя.

Предупреждения.

•Запрещается смотреть в объектив при включенной лампе. Это может привести к повреждению органов зрения.

•для снижения опасности возгорания или поражения электрическим током не подвергайте данный прибор воздействию дождя или влаги.

•Не открывайте и не разбирайте прибор, так как это может вызвать поражение электрическим током.

•При замене лампы необходимо дать прибору остыть, а затем выполнить все инструкции по замене лампы.

•Данный прибор самостоятельно определяет срок службы лампы. При отображении предупреждающего сообщения обязательно замените лампу.

•После замены модуля лампы необходимо сбросить функцию "Сбр. вр. раб.лам." из экранного меню "Управление".

•При выключении проектора убедитесь, что перед отключением питания был завершен цикл охлаждения.

•Сначала включайте проектор, а затем источники сигнала.

•Не используйте крышку объектива при работающем проекторе.

•Когда срок службы лампы истечет, она перегорит и может издать громкий хлопающий звук. Если это произойдет, проектор не включится, пока не будет заменен блок лампы. Чтобы заменить лампу, следуйте процедурам, приведенным в разделе "Замена лампы".

Информация, касающаяся безопасности и удобства использования

Основные сведения

Примечания по использованию Меры предосторожности

Введение

Характеристики изделия Комплектность Общая информация о проекторе

Внешний вид проектора

Control Panel (Панель управления) Расположение кнопок на пульте ДУ

Пульт управления MHL (Mobile High-Definition Link)

Подготовка к эксплуатации

Подключение проектора Включение и выключение проектора

Включение проектора Выключение проектора

Настройка проецируемого изображения Настройка высоты проецируемого изображения

Оптимизация размера изображения и расстояния до него

Достижение необходимого размера изображения посредством регулировки расстояния и масштаба

iii viii viii viii

1

1

2

3

3

4

5

7

8

8

10

10

11

12

Содержание

12

13

17

Органы управления	21
Меню установки	21
Экранные меню	22
Цвет	23
Образ	25
Настр.	27
Управление	30
Аудио	31
3D	32
Язык	32

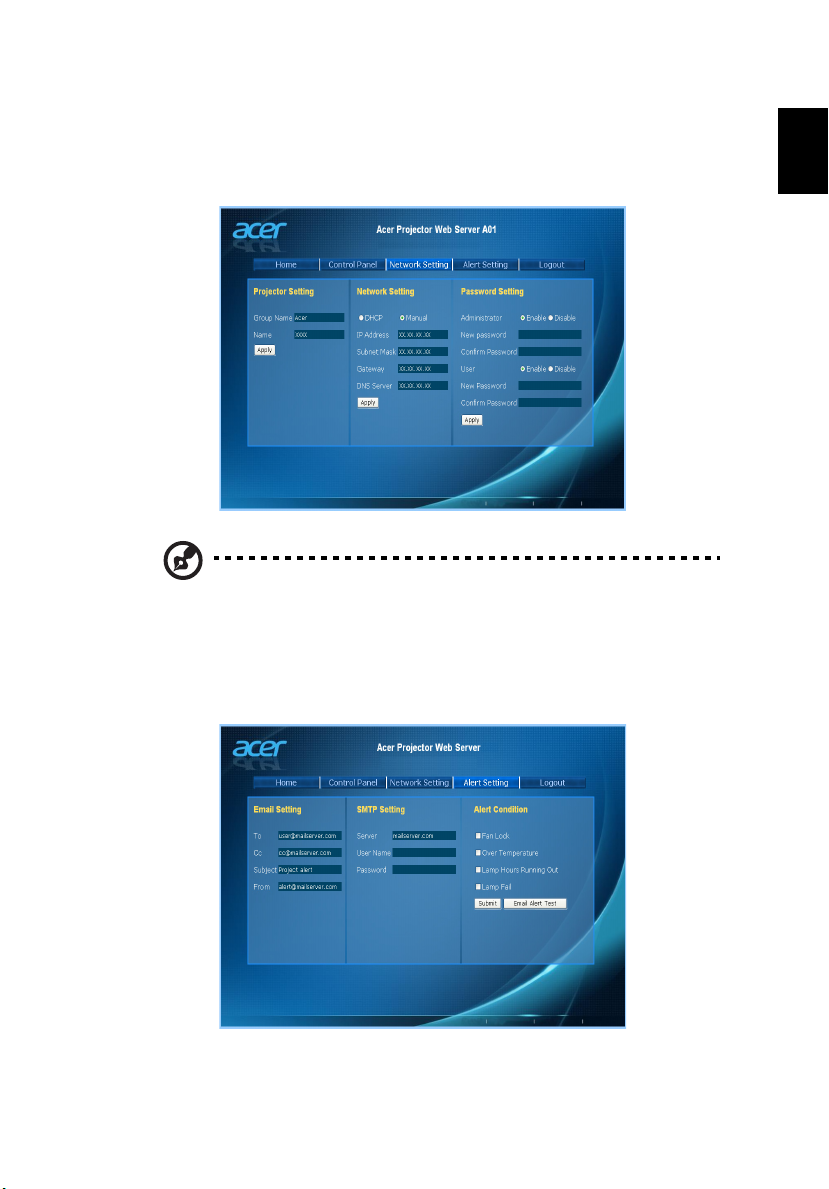

Веб-страница управления проектором Acer
посредством LAN	33
Процедура входа в систему	33
Home (Главной)	34
Control Panel (Панель управления)	34
Network Setting (Настройки сети)	35
Alert Setting (Настройки уведомлений)	35
Logout (Выход)	36

Приложения	37
Устранение неполадок	37
Список определений предупреждений и показаний
индикаторов	41
Очистка и замена воздушных фильтров	42
Замена лампы	43
Установка на потолке	44
Технические характеристики	47
Совместимые режимы	51
Правила и замечания, касающиеся
безопасности	56

1

Введение

Характеристики изделия

Данное изделие представляет собой проектор на одном чипе DLP®. Ниже перечислены его основные характеристики.

•Технология DLP®

•Серия P1183/M403/PE-S42/X1183A/D603P/EV-S62T/X114/X1183/D603/EV- S62/X113/D600/EV-S60/V10S/AS201: Истинное разрешение SVGA 800x600

Серия P1283/M413/PE-X42/V12X/AX316/P1283n/M413T/PE-X42G/X1283/ X1280/D613/EV-X62: Истинное разрешение ХGA 1024x768

Серия P1383W/X1383WH/M423/PE-W42/V12W/AW316/P1380W/X1380WH/ M420/PE-W40/V11W/AW216: Собственное разрешение WXGA 1280x800 Серия H5380BD/E230/HE-720: Разрешение 1280x720 720p

Серия P1510/M450/PE-840: Разрешение 1920x1080 1080p

Поддержка форматов Полное/4:3/16:9/L. Box

•Включает проецирование 3D-содержимого посредством технологии DLP Link

•Технология Acer ColorBoost обеспечивает естественную, реалистичную цветопередачу изображений

•Высокая яркость и коэффициент контрастности

•Различные режимы отображения (Яркий, Презентация, Стандарт, Видео , Игра, Обучение, Фильм, Темное кино, Спорт, Польз.) обеспечивают оптимальные характеристики в любой ситуации

•Совместимость с NTSC, PAL, SECAM и HDTV (720p, 1080i, 1080p)

•Благодаря низкому энергопотреблению и экономному режиму (ECO) продлевается срок службы лампы

•Технология Acer EcoProjeciton обеспечивает интеллектуальный подход к управлению питанием, а также повышение физической эффективности

•Оснащен разъемами HDMI™ и MHL с поддержкой HDCP

•Усовершенствованная цифровая коррекция трапецеидального искажения оптимизирует отображение

•Функция интеллектуального определения источника сигнала быстро обнаруживает источник сигнала

•Экранные меню (OSD) на нескольких языках

•Объектив проектора с возможностью ручной фокусировки и увеличения до 1,1x

•2-кратное цифровое увеличение и функция панорамирования

•Совместимость с ОС Microsoft® Windows® 2000, XP, Vista®, Windows 7, Windows 8, Macintosh®

Русский

Примечание: Функции зависят от определения модели.

Русский

2

Комплектность

Данный проектор поставляется в комплекте со всеми указанными ниже компонентами. Проверьте наличие всех компонентов, входящих в комплект поставки. Немедленно обратитесь к продавцу в случае отсутствия какого-либо из компонентов.

Проектор

Кабель питания

Кабель VGA

Батареи, 2 шт.			Карта безопасности	Руководство пользователя
(дополнительно)

Краткое руководство	Чехол	Воздушные фильтры
пользователя	(дополнительно)	(дополнительно)

Пульт дистанционного	Пульт дистанционного
управления	управления
(дополнительно)	(дополнительно)

3

Общая информация о проекторе

Внешний вид проектора

Передняя / верхняя панель

3		2 1			5	6	7
4

	8
#	Описание	#	Описание
1	Приемник дистанционного управления	5	Рычаг изменения масштаба
2	Кнопка питания	6	Кольцо фокусировки
3	Панель управления	7	Объектив проектора
4	Крышка лампы	8	Регуляторы наклона

Правая / Задняя сторона
	<Правая сторона>
	1	2	3			4
			VGA OUT		VGA IN 2	VGA IN 1
		S-VIDEO
		VIDEO				/ MHL
		AUDIO IN
		AUDIO OUT	AUDIO IN		RS232	USB CTRL
5	6	7	8	9	10 11		12	13
					VGA IN			4

VIDEO S-VIDEO	2
USB CTRL	11
	1

<Задняя сторона>

14

Русский

Русский

4

#	Описание	#	Описание
1	Разъем входа композитного	8	Входной разъем аудио (VGA IN 1,
	видеосигнала		VGA IN 2)
2	Разъем входа S-Video	9	LAN (RJ45 Port для 10/100M Ethernet)
	Разъем выхода для сквозного	10
3	подключения монитора (только для		Разъем RS232
	входа VGA IN 2)
4	Разъем входа аналогового сигнала ПК,	11
	HDTV, компонентного видеосигнала		Мини USB-разъем
	(VGA IN/VGA IN 1/VGA IN 2)
5	Предохранительная планка	12	Разъем HDMI/MHL
6	Разъем аудиовхода (S-Video,	13	Гнездо питания
	композитный)
7	Выходной разъем аудио	14	Гнездо для замка Kensington™

Примечание: Функции зависят от определения модели.

Control Panel (Панель управления)

2 3

LAMP TEMP

1

#	Значок	Функция	Описание
1		Питание	Светодиодный индикатор питания
			См. раздел "Включение и выключение
			проектора".
		Источник	Краткое нажатие на кнопку позволяет
			выбрать активный источник сигнала.
2		LAMP	Индикатор лампы
3		TEMP	Светодиод индикатора температуры

5

Расположение кнопок на пульте ДУ

1

				3
2			SOURCE	4
5	MEDIA			6
7	SETUP	MODE	HIDE
				8
9	ZOOM	RATIO	FREEZE	10
11				12
13

15	14
	16
17	18
19	20
Model No:E-26171 21	22
23	24

		SOURCE
MEDIA
SETUP	MODE	HIDE
ZOOM		FREEZE

25

26

E-26110

LASER MODULE : M-5.2-6.5x10-5.5x5.5

BONTECH ELECTRONICS(K.S) CO ., LTD . No. 2018, Zhonghuayuan west road, Yushan town,Kunshan city, China

MC.JG811.009 MC.JG811.008

#	Значок					Функция		Описание
1						ИК-передатчик	Передает сигналы на проектор.
2						Питание	См. раздел "Включение и выключение проектора".
3						3D	Нажмите "3D" для выбора 3D-моделей.
4						SOURCE	Выбор источника сигнала.
5						MODE	Для выбора режима отображения в Яркий,
							Презентация, Стандарт, Видео , Игра, Обучение и
							Польз. нажмите на кнопку "MODE".
6						HIDE	Моментальное отключение видео. Нажмите кнопку
							"HIDE", чтобы скрыть изображение; повторно
							нажмите кнопку, чтобы вернуть изображение.
7						MEDIA_SETUP	Нет функции.
8						RATIO	Выбор необходимого соотношения сторон.
9						ZOOM	Увеличение или уменьшение изображения на экране.
10						FREEZE	Приостановка изображения на экране.
11						MENU	•	Нажмите "MENU" для вызова экранного меню
								(OSD), возврата к предыдущему шагу операции
								с экранным меню или выхода из экранного
								меню.
							•	Подтверждение выбора пунктов меню.

Русский

Русский

6

#	Значок				Функция	Описание
12					Трапец. искаж.	Настройка изображения для компенсации
						искажения, вызванного наклоном проектора (± 40
						градусов).
13					Четыре кнопки со	Используйте кнопки перемещения вверх, вниз, влево
					стрелками	и вправо для выбора пунктов меню и настройки
						выбранного параметра.
14					Пред./Перемотка	Нет функции.
					назад
					Ввести/	Нет функции.
					Воспроизведение/
					Пауза
					Назад/Стоп	Нет функции.
					След./Перемотка	Нет функции.
					вперед
15					Клавиатура 0–9	Нажимайте кнопки "0–9" для ввода пароля в поле
						"Безопасность".
16					PgUp/PgDn	Только для компьютерного режима. Используйте
						данную кнопку для выбора следующей или
						предыдущей страницы. Эта функция доступна,
						только если разъем управления USB (мини типа B)
						подключен к компьютеру посредством кабеля USB.
17					COMPONENT	Нет функции.
18					VIDEO	Служит для переключения источника видеосигнала
						на КОМПОЗИТНЫЙ ВИДЕОСИГНАЛ.
19					VGA	Нажмите кнопку "VGA" для переключения на
						видеосигнал с разъема VGA. Данный разъем
						поддерживает аналоговые видеосигналы RGB,
						YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) и
						RGBsync.
20					S-VIDEO	Служит для переключения источника видеосигнала
						на S-Video.
21					SD/USB A	Нет функции.
22					USB B	Для управления через USB и обновления
						микропрограммы.
23					HDMI/DVI	Служит для переключения источника сигнала на
						HDMI/MHL. (Функция DVI не работает)
24					LAN/WiFi	Нет функции.
25					Лазерная указка	Служит для указания чего-либо на экране.
26					Кнопка лазерной	Наведите пульт ДУ на экран, нажмите и удерживайте
					указки	данную кнопку для включения лазерной указки.
						Данная функция не поддерживается проекторами,
						предназначенными для японского рынка.

Примечание: Функции зависят от определения модели.

7

Пульт управления MHL (Mobile High-Definition Link)

					Режим управления MHL
			SOURCE	2	Навигация
1	MEDIA				Следующий режим	Выход из упр-я MHL
	SETUP	MODE	HIDE
					Режим управления MHL
	ZOOM		FREEZE		Числовой
3					Следующий режим	Выход из упр-я MHL
4

56

8 7

#

Значок

Component

Описание

1

MODE

•

Для активации Режим управления MHL нажмите и

удерживайте кнопку "MODE" в течение 1 секунды.

•

Для выхода снова нажмите на кнопку "MODE".

2

SOURCE

Для выбора режима "Навигация" или "Числовой"

нажмите на кнопку "SOURCE".

3

MENU

Нажмите для запуска корневого меню

(только для режима Навигация).

4

Управляющие

Используйте кнопки перемещения вверх, вниз, влево и

клавиши

вправо для выбора пунктов меню и настройки

выбранного параметра.

(только для режима Навигация).

5

Выбрать

Для выбора файла. (только для режима Навигация).

6

Выход

Для выхода из файла. (только для режима Навигация).

7

PgUp/PgDn

Используйте данную кнопку для выбора следующей или

предыдущей страницы.

(только для режима Навигация).

8

Клавиатура 0–9

Числовые кнопки (только для режима Числовой).

Русский

Русский

8

Подготовка к эксплуатации

Подключение проектора

<Тип 1>

Выход S-Video

ПроигрывательDVD ,

ТВ-приставка,

приемник HDTV

G

D-Sub

5

B

D-Sub

W R

R

Проигрыватель DVD

8

6

2

R B G

11

HDMI

Выход видео

2

12

MHL

4

USB

HDTV adapter

Y

D-Sub

HDMI

HDMI

7

D-Sub

Y

VIDEO

AUDIO OUT

USB

RS232 USB CTRL

1

8

RS232

13

9

RS232

R

3

10

W

Интернет

USB

<Тип 2>

Выход видео

Y

7

USB

10

USB

Y

9

			ПроигрывательDVD ,
			ТВ-приставка,
			приемник HDTV
	D-Sub	5	G
			B
			R
			Выход S-Video
		R B G
2		6
		4

D-Sub	HDTV adapter

1

VGA IN
VIDEO	S-VIDEO
USB CTRL

#	Описание	#	Описание
1	Кабель питания	8	Кабель аудио jack/RCA
2	Кабель VGA	9	Кабель RS232
3	Аудиокабель со штекерами	10	Кабель USB
4	Переходник с VGA на компонентный	11	Кабель HDMI
	(HDTV) интерфейс
5	Кабелькомпонентноговидеосигналас	12	Кабель MHL (MicroUSB-HDMI)
	3-мя разъемами RCA
6	Кабель S-Video	13	Кабель RJ45
7	Кабель композитного видеосигнала

Примечание: Для обеспечения надлежащей работы проектора с компьютером убедитесь, что частота обновления экрана совместима с проектором.

Примечание: Функции зависят от определения модели. Примечание: При длине более 5 м для USB кабеля требуется включенный удлинитель.

Примечание: Выходной разъем VGA OUT для сквозного подключения только к входному разъему VGA IN 2. Примечание: Для включения функции MHL в некоторых мониторах требуется конвертер (который поставляется производителем смартфона).

Русский

Русский

10

Включение и выключение проектора

Включение проектора

1Убедитесь, что кабель питания и сигнальный кабель подсоединены надежно. Индикатор питания начнет мигать красным цветом.

2Включите проектор нажатием кнопки "Питание" на панели управления или пульте ДУ, индикатор питания начнет светиться синим цветом.

3Включите источник видеосигнала (компьютер, ноутбук, видеоплеер и т.п.). Проектор автоматически определит источник сигнала.

•Если на экране отображаются значки "Блокировка" и "Источник", проектор заблокирован на использование сигнала определенного типа, и сигнал этого типа не обнаружен.

•Если на экране отображается надпись "Нет сигнала", убедитесь, что сигнальные кабели подсоединены надежно.

•При одновременном подключении нескольких источников сигнала для выбора источника сигнала служит кнопка "Source" на пульте ДУ или кнопка источника сигнала на пульте ДУ.

Кнопки питание

11

Выключение проектора

1Для выключения проектора нажмите и удерживайте кнопку питания.

Выводится сообщение: "Нажм. кнопку пит. еще раз, чтоб заверш.

процес выкл." Снова нажмите кнопку питания.

2Светодиодный индикатор питания загорится КРАСНЫМ цветом и начнет быстро мигать после выключения проектора, а вентилятор(ы) продолжат работу в течение приблизительно 2-х минут для достаточного охлаждения системы. (Поддерживается только в режиме "Немедл.возоб")

3Пока кабель питания подключен, можно нажать кнопку питания для включения повторного проектора во время 2-минутного процесса отключения. (Поддерживается только в режиме "Немедл.возоб")

4После охлаждения системы, светодиодный индикатор питания прекратит мигать, а его цвет изменится на постоянный красный, указывающий на режим ожидания.

5Теперь можно отсоединить кабель питания.

Предупреждения.

•"Перегрев проектора Лампа вскоре автоматически выключиться"

Данное экранное сообщение указывает на перегрев проектора. При автоматическом выключении лампы проектор автоматически отключается, а светодиодный индикатор температуры загорится постоянным красным цветом. Обратитесь к поставщику или в центр обслуживания.

•"Отказ вентил. Лампа вскоре автоматически выключиться"

Данное экранное сообщение указывает на неисправность вентилятора. При автоматическом выключении лампы проектор автоматически отключается, а светодиодный индикатор температуры начнет мигать. Обратитесь к поставщику или в центр обслуживания.

Примечание: Если проектор автоматически отключается, а светодтодный индикатор горит постоянным красным цветом, обратитесь к продавцу или центр обслуживания.

Примечание: Функции зависят от определения модели.

Русский
