Laserdusche
Gebrauchsanweisung Operating instructions Mode emploi Istruzioni per l’uso
Manual de instruciones
www.3b-laser.de
LDU 8015 P N
(8)
(5) |
|
|
|
|
(4) |
||||
|
|
|
|
|
|
|
|
|
|
(6) |
|
|
|
|
|
|
|
(3) |
|
|
|
|
|
|
|
|
|||
(7) |
|
|
|
|
|
|
|
|
(1) |
|
|
|
|
|
|
|
|
||
(2) |
|
|
|
|
|
|
|||
|
|
|
|||||||
(9)
(10)
Funktionstasten
(1) LASER |
Mit dieser Taste wird die Laserdusche aktiviert. Zur Kontrolle |
|
|
|
leuchtet die gelbe Lampe “Laser” oberhalb der Taste und |
|
|
die Therapiezeit läuft. |
(2) |
Mode |
Mit dieser Taste können Sie zwischen den Betriebsarten CW |
|
|
(CW= continuous wave), Multiund Alphafrequenz wählen. |
|
|
Die Betriebsart Multifrequenz ist voreingestellt. |
Anzeigeelemente |
|
|
(3) |
Power |
zeigt an, daß die Laserdusche betriebsbereit ist. |
(4) |
Laser |
zeigt an, daß die Laserdusche aktiviert ist. |
(5) |
Multi |
zeigt an, daß die Laserdusche im Betrieb Multifrequenz arbeitet. |
(6) |
Alpha |
zeigt an, daß die Laserdusche im Betrieb Alphafrequenz arbeitet. |
(7) |
Störlampe |
leuchtet das rote Kontrolllicht zwischen den Anzeigen Multi und |
|
|
Laser Dauerlicht, dann muß der Service verständigt werden. |
(8)TherapiezeitTherapiezeit in Minuten und Sekunden. anzeige
(9) Rote Buchse |
für Schlüsselstift. (Laserdusche kann nur mit eingestecktem |
|
Schlüsselstift betrieben werden). |
(10) Schwarze Buchse für Schlüsselstift, wenn Sie das Gerät abschließen wollen.
Inbetriebnahme
Den Schlüsselstift in die rote Buchse rechts vom Kabelausgang Laserdusche stecken. Steckernetzteil mit dem Netz (100V240V~) verbinden. Nach Anliegen der Netzspannung leuchtet das grüne Kontrolllicht “Power”.
Auf dem Display erscheint der Wert “00”.
Die Betriebsart Multifrequenz ist voreingestellt. Wir empfehlen Laserbehandlungen grundsätzlich in dieser Betriebsart durchzuführen.
Mit der Taste “Mode” können Sie auf die Betriebsart Alphafrequenz umschalten.
Zum Löschen des Frequenzbetriebs muss die Taste “Mode” ca 1 Sek. gedrückt werden bis die Kontrollleuchten “Alpha” und “Multi” wieder aus sind. Jetzt arbeiten Sie im CW (continuous wave) Modus = Dauerstrich-Betrieb.
3
Inbetriebnahme
Mit der Taste “Laser” können Sie die Laserdusche aktivieren. Zur Kontrolle leuchtet das Kontrolllicht “Laser” und die Therapiezeit zählt. Außerdem kennzeichnen 4 intensiv strahlende Rotlichtdioden die Behandlungsfläche. Ein erneutes Betätigen der Taste “Laser” beendet die Lasertherapie und setzt die Uhr wieder auf “00”.
Bei der Laserdusche ist ein interner Test eingebaut. Ein Defekt einer oder mehrerer Laserdioden wird durch ein rotes Kontrolllicht (zwischen “Multi” und “Laser”) angezeigt. Tritt dieser Fall ein ist der Kundendienst zu verständigen.
Die Laserdusche schaltet nach 20 Minuten Laufzeit automatisch ab.
Nach der Behandlung Laserdusche mit der Taste “Laser” ausschalten und Schlüsselstift ziehen. Das Gerät ist jetzt nicht mehr betriebsbereit. Den Schlüsselstift zur Aufbewahrung in die schwarze Buchse stecken.
Bestimmungsgemäßer Gebrauch
Die MKW-Laserdusche LDU 8015PN kann in den folgenden Bereichen eingesetzt werden: Dermatologie, Orthopädie, Physiotherapie, Vitalitätsmedizin. Laserlicht kann schmerzdämpfend, entzündungshemmend, abschwellend und gewebeheilend wirken. Unter bestimmten Voraussetzungen stimuliert es gestörte biologische Prozesse - ein Grund, warum man Laser auch als Lichtvitamin bezeichnet. Das Ziel einer Laserbehandlung ist die Beschleunigung des natürlichen Heilungsprozesses. Oft können Laser auch gestörte Heilprozesse wieder in Gang setzen. Als Leistung für Gesunde wird die MKW-Laserdusche zur Optimierung der Vitalität, zur Steigerung des Wohlbefindens, zur Stärkung der Körperabwehr und als Maßnahme zur Vorbeugung von Krankheiten eingesetzt.
Kontraindikationen
In der Literatur werden folgende Kontraindikationen für die Lasertherapie genannt. Diese gelten auch für die MKW-Laserdusche:
Absolute: Bestrahlung der Augen
Photosensibilität
Tumor-Patienten
Offene Fontanellen, Epiphysenfugen bei Kindern
Schilddrüsen bei Überfuktion
Relative: Herzschrittmacher-Patienten (Thorax)
Epilepsie (Kopf )
Schwagerschaft Bauch, Rückenregion
Endokrine Organe (Schilddrüse, Hoden, Eierstöcke)
Therapiehindernisse: Röntgentiefenbestrahlung, Dauermedikation, Chemotherapie.
4
Anwendung
Um optimale Therapieergebnisse zu erhalten, ist auf folgendes zu achten:
Um Reflektionsverluste so gering wie möglich zu halten, muß die Haut fettfrei sein.
Der Abstand der Laserdusche zur Haut beträgt wenige mm bzw. Direktkontakt
Die Laserdusche langsam und gleichmäßig über die Hautoberfläche führen. Laserdusche erst dann aktivieren, wenn Sie sich in Behandlungsposition befinden.
Salben, Lotionen, Cremes und Ampullen erst nach der Laserbehandlung auftragen.
Die Strahlaustrittsöffnung ist nach jedem Hautkontakt und bei Patientenwechsel mit Watte und einem Ethanolpräparat in 70%iger Konzentration (Med. Alkohol zu reinigen)
Grundsätzlich gilt bei allen Behandlungen das Prinzip der einschleichenden Dosierung. Erstbehandlungen nicht länger als 2 Minuten. Die maximale Behandlungsdauer/Patient beträgt 20 Minuten. Die Laserdusche schaltet nach dieser Laufzeit automatisch ab.
Als Richtwerte für die Behandlungszeit gelten bei dermatologischen Indikationen 1-3 Minuten/20 cm2 und 2-5 Minuten/20 cm2 bei orthopädischen Indikationen. 20 cm2 entspricht der Laseraustrittsfläche der Laserdusche.
Wartung und Pflege
Um einen sicheren und hygienischen Betrieb zu gewährleisten ist folgendes zu beachten:
Die Strahlaustrittsöffnung ist nach jedem Hautkontakt und bei Patientenwechsel mit Watte und einem Ethanolpräparat in 70%iger Konzentration (Med. Alk.) zu reinigen.
Das Gerät keiner direkten Sonneneinstrahlung aussetzen.
Das Gehäuse kann mit einem milden Reiniger (Siehe Liste des Bundesgesundheitsamtes) gesäubert werden. Vor dem Reinigen Netzstecker ziehen.
Reparaturen dürfen nur vom Hersteller oder von durch ihn ermächtigten Personen durchgeführt werden. Die Applikatoren sind versiegelt. Widerrechtliches Öffnen führt zum Verlust der Garantie. Im Reparaturfall Service verständigen.
Die Laserdusche nur in geschlossenen Räumen bei Raumtemperatur betreiben. An der Tür muß sich das mitgelieferte Laserwarnzeichen befinden.
Die sicherheitstechnischen Kontrollen sind bei diesem Lasersystem alle 24 Monaten durchzuführen.
5
Sicherheitshinweise
Halten Sie sich bitte an die in der Gebrauchsanweisung angegebenen Vorschriften und beachten Sie die an der Laserdusche angebrachten Warnhinweise.
Die Laserdusche ist durch Verwenden des Schlüsselstiftes vor unbefugten Benutzern zu schützen. Beachten Sie auch die Bestimmungen der Unfallverhütungsvorschrift BGV B2 “Laserstrahlung”.
Die Laserstrahlung ist aufgrund ihrer Wellenlänge nicht oder nur sehr schwach sichtbar. Blicken Sie nicht in die Laseraustrittsöffnung und strahlen Sie anderen Personen nicht in die Augen.
Auch das geschlossene Auge darf nicht bestrahlt werden.
Der Sicherheitsabstand bei direktem Blick in den Strahl beträgt bei der Laserdusche LDU 8015 PN ca. 50 cm.
Laser können bei unsachgemäßem Gebrauch Schäden an den Augen hervorrufen, speziell bei einer Entfernung des Auges zur Laseaustrittsöffnung, die geringer ist als der Sicherheitsabstand.
Bitte achten Sie darauf, daß sich im Bereich Sicherheitsabstand zur Laserdusche keine Spiegel oder sonstige reflektierenden Flächen befinden (Rückreflektion von Laserlicht). Eine Laserschutzbrille für die entsprechende Wellenlänge ist grundsätzlich zu tragen (Schutzstufe L 2, D/I, 780-800 nm bzw. DIR 765-1110 L3).
Die Laserdusche darf erst in Behandlungsposition (Direktkontakt zur Haut bzw. wenige mm Abstand zur Behandlungsfläche) eingeschaltet werden.
Bei Wechsel der Behandlungsposition muß die Laserdusche ausgeschaltet und darf erst in neuer Behandlungsposition wieder eingeschaltet werden. Das Kontrolllicht “Laser”, die 4 intensiv strahlenden Rotlichtdioden sowie die Therapiezeitanzeige zeigen Ihnen an, ob die Laserdusche eingeschaltet ist. Nach der Behandlung die Laserdusche ausschalten und Schlüsselstift ziehen.
Gemäß Heilpraktikergesetzt vom 17.02.1939 dürfen medizinische Indikationen berufsmäßig nur mit einer Erlaubnis behandelt werden.
Magnetische und elektrische Felder können die Funktion des Gerätes beeinflussen. Betreiben Sie deshalb die Laserdusche nicht in der Nähe von Geräten, die große elektromagnetische Felder erzeugen, wie z.B. Diathermiegeräte oder Funktelefone.
Die Laserdusche unterliegt der WEEE-Richtlinie
(waste of electrical and electronic equipment) 2002/96/EG und darf nicht über den Hausmüll entsorgt werden.
Wenn Sie die Laserdusche endgültig außer Betrieb nehmen, dann teilen Sie uns dies bitte mit.
Der Hersteller ist nur dann für Sicherheit und Zuverlässigkeit verantwortlich, wenn das Lasergerät in Übereinstimmung mit der Gebrauchsanweisung angewendet wird.
6

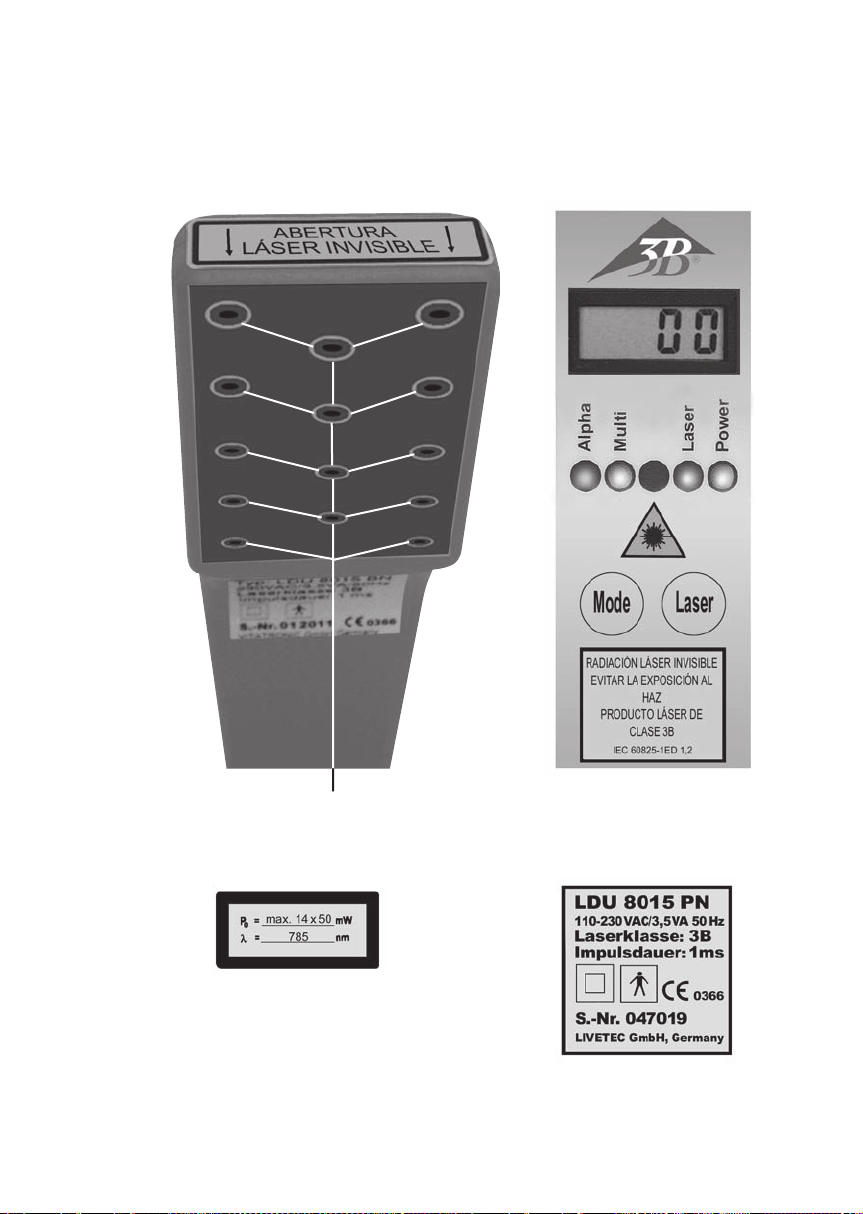

Typenund Warnschildübersicht
Austrittsöffnung für Laserstrahlung
7
Technische Daten
Laserdusche LDU 8015 PN
Stromversorgung |
|
110-240V AC, 50-60 Hz, max 3,5 VA, Steckernetzteil |
|||||
zul. Temperaturbereich |
+10° C - + 30° C |
||||||
zul. relative Feuchte |
30 - 75 % |
|
|||||
Abmessungen |
Laserdusche 250 x 60 x 40 mm |
||||||
|
Netzteil 100 x 60 x 30 mm |
||||||
Gesamtgewicht |
370 g |
||||||
Klassifizierung |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Schutzklasse II nach EN 60601-1 |
|||||
|
|
Anwendungsteil BF nach EN 60601-1 |
|||||
|
|
ohne Feuchteschutzgrad Klasse II B nach RL 93/42 EWG |
|||||
|
Laserklasse 3B nach EC 60825-1 ED 1.2 |
||||||
Laserart |
Halbleiterlaser 785 nm |
||||||
eff. Leistung max |
14 x 50 mW - CW-Betrieb |
||||||
Betriebsart |
14 x 25 mW Multifrequenz/Alphabetrieb |
||||||
Max Pulsdauer |
1 ms |
||||||
Strahldivergenz |
x-Richtung 8-20°, y-Richtung 20-25° |
||||||
Konformität |
0366 |
|
|||||
Hersteller |
Livetec GmbH, Marie-Curie-Strasse 8, D-79539 Lörrach |
||||||
Vertrieb |
3B Scientific GmbH |
||||||
|
|
Rudorffweg 8, D-21031 Hamburg |
|||||
|
Tel: 0049 - 40 73 966 222 / Fax: 0049 - 40 73 966 211 |
||||||
|
|
e-mail. stefan.baudis@3bscientific.com |
|||||
|
|
internet: www.3bscientific.com |
|||||
8
Medizinproduktebuch
Gerätetyp: |
Laserdusche LDU 8015 PN |
||
Seriennr.: |
|
|
|
Hersteller: |
Livetec GmbH, Marie-Curie-Strasse 8, D-79539 Lörrach |
||
Lieferant: |
3B Scientific GmbH, Rudorffweg 8, D-21031 Hamburg |
||
|
Tel: 0049 - 40 73 966 222 / Fax: 0049 - 40 73 966 211 |
||
Anschaffungsdatum:
Garantie bis:
Empfohlene Instandhaltungsmaßnahme/Sicherheitskontrolle: alle 24 Monate
Nächster Kontrolltermin:
Funktionsprüfung: |
|
|
durch |
|
|
|
|
|
|
|
|
|
|||
Einweisung |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zeitpunkt |
Einweiser |
|
|
|
Name der eingewiesenen Person |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Personal |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zeitpunkt |
Einweiser |
|
|
|
Name der eingewiesenen Person |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sicherheitstechnische Kontrollen und Instandhaltungsmaßnahmen |
|||||||
Wartung/Inspektion/Instandsetzung |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Zeitpunkt |
Durchgeführt durch |
|
Ergebnis |
|
Bemerkung |
||
|
(Person/Firma) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9
LDU 8015 P N
(8)
(5) |
|
|
|
|
(4) |
||||
|
|
|
|
|
|
|
|
|
|
(6) |
|
|
|
|
|
|
|
(3) |
|
|
|
|
|
|
|
|
|||
(7) |
|
|
|
|
|
|
|
|
(1) |
|
|
|
|
|
|
|
|
||
(2) |
|
|
|
|
|
|
|||
|
|
|
|||||||
(9)
(10)
Function keys
(1) LASER |
This key is used to activate the laser shower. The yellow |
|
|
|
“Laser” LED above the key lights up to indicate this, and |
|
|
the therapy time is running. |
(2) |
Mode |
This key is used to switch between continuous wave (CW), |
|
|
multi-frequency and alpha-frequency modes. |
|
|
The multi-frequency mode is preset. |
Display elements |
|
|
(3) |
Power |
Indicates, that the laser shower is ready for operation. |
(4) |
Laser |
Indicates, that the laser shower is active. |
(5) |
Multi |
Indicates, that the laser shower is operating in |
|
|
multi-frequency mode. |
(6) |
Alpha |
Indicates, that the laser shower is operating in |
|
|
alpha frequency mode. |
(7) |
Fault lamp |
If the red lamp between the multi and laser lamps lights |
|
|
up permanently, contact the service department. |
(8) |
Timer |
Indicates the therapytime in min and sec. |
(9) |
Red socket |
For key pin, laser shower can only be used with the pin |
|
|
inserted. |
(10) Black socket |
For key pin, if you wish to lock the device. |
|
11
Starting up
Insert the key pin into the red socket to the right of the cable outlet of the laser shower. Connect plug-type power supply unit to earthed socket (100V240V~). The green LED “Power” lights up when the power supply is applied.
The value “00” is output on the display.
The modulation mode "Multifrequency" is preset. The “Multi” LED is on as confirmation. We recommend, that you always work in the mode “Multi”.
Using the “Mode” key you can change the modulation to Alphafrequency. For the mode "CW = continuous wave" you must press the Mode key for approx. 1 Sec. The LED´s Multi and Alpha are off as a confirmation.
Activate the laser shower using the “Laser” key. The “Laser” LED lights up as confirmation, and the therapy time is incremented. In addition, 4 intensive red light diodes identify the treatment area. Press the “Laser” key again to stop the laser therapy and to set the timer to “00” again.
The laser shower carries out a self-test. A fault in one or more laser diodes is indicated by a red lamp (between “Multi” and “Laser”). Contact the service department if this is the case.
The laser shower switches off automatically after 20 minutes.
Following treatment, switch off the laser shower using the “Laser” key, and remove the key pin. The unit is then no longer available for use. Store the key pin by inserting it into the black socket.
Applications
The MKW laser shower LDU 8015 PN can be used in the following fields: dermatology, orthopedics, sport physiotherapy. A further field of application is vitality medicine.
The effect of laser light can be to reduce pain, inflammation and swelling, and to heal tissue. With certain prerequisites, it stimulates faulty biological processes, a reason why lasers are also referred to as light vitamins. The objective of laser treatment is to accelerate natural healing processes. Laser treatment can often also restart disturbed healing processes. For healthy persons, the MKW laser shower is used to optimize vitality, to increase well-being, to strengthen resistance and as a measure towards preventing sicknesses.
12
