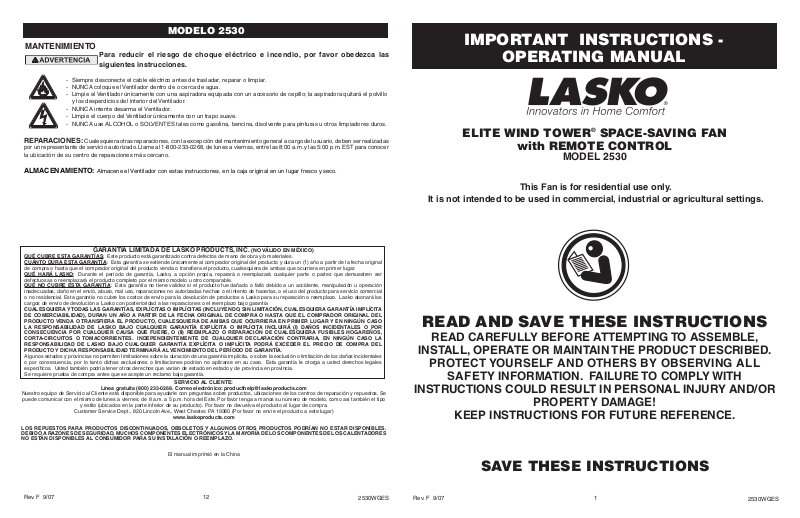

MODELO 2530

MANTENIMIENTO

Para reducir el riesgo de choque eléctrico e incendio, por favor obedezca las siguientes instrucciones.

-Siempre desconecte el cable eléctrico antes de trasladar, reparar o limpiar.

-NUNCA coloque el Ventilador dentro de o cerca de agua.

-Limpie el Ventilador únicamente con una aspiradora equipada con un accesorio de cepillo; la aspiradora quitará el polvillo y los desperdicios del interior del Ventilador.

-NUNCA intente desarma el Ventilador.

-Limpie el cuerpo del Ventilador únicamente con un trapo suave.

-NUNCA use ALCOHOL o SOLVENTES tales como gasolina, bencina, disolvente para pinturas u otros limpiadores duros.

REPARACIONES:Cualesquiera otras reparaciones, con la excepción del mantenimiento general a cargo del usuario, deben ser realizadas por un representante de servicio autorizado.Llame al1-800-233-0268,de lunes a viernes, entre las 8:00 a.m.y las 5:00 p.m.EST para conocer

la ubicación de su centro de reparaciones más cercano.

ALMACENAMIENTO: Almacene el Ventilador con estas instrucciones, en la caja original en un lugar fresco y seco.

GARANTÍA LIMITADA DE LASKO PRODUCTS, INC. (NO VÁLIDO EN MÉXICO) QUÉ CUBRE ESTA GARANTÍAS: Este producto está garantizado contra defectos de mano de obra y/o materiales.

CUÁNTO DURA ESTA GARANTÍA: Esta garantía se extiende únicamente al comprador original del producto y dura un (1) año a partir de la fecha original de compra o hasta que el comprador original del producto venda o transfiera el producto, cualesquiera de ambas que ocurriera en primer lugar.

QUÉ HARÁ LASKO: Durante el período de garantía, Lasko, a opción propia, reparará o reemplazará cualquier parte o partes que demuestren ser defectuosas o reemplazará el producto completo por el mismo modelo u otro comparable.

QUÉ NO CUBRE ESTA GARANTÍA: Esta garantía no tiene validez si el producto fue dañado o falló debido a un accidente, manipulación u operación inadecuadas, daño en el envío, abuso, mal uso, reparaciones no autorizadas hechas o el intento de hacerlas, o el uso del producto para servicio comercial o no residencial. Esta garantía no cubre los costos de envío para la devolución de productos a Lasko para su reparación o reemplazo. Lasko abonará los cargos de envío de devolución a Lasko con posterioridad a las reparaciones o el reemplazo bajo garantía

CUALESQUIERAYTODAS LAS GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS (INCLUYENDO, SIN LIMITACIÓN, CUALESQUIERA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD), DURAN UN AÑO A PARTIR DE LA FECHA ORIGINAL DE COMPRA O HASTA QUE EL COMPRADOR ORIGINAL DEL PRODUCTO VENDA O TRANSFIERA EL PRODUCTO, CUALESQUIERA DE AMBAS QUE OCURRIERA EN PRIMER LUGAR Y EN NINGÚN CASO LA RESPONSABILIDAD DE LASKO BAJO CUALQUIER GARANTÍA EXPLÍCITA O IMPLÍCITA INCLUIRÁ (I) DAÑOS INCIDENTALES O POR CONSECUENCIA POR CUALQUIER CAUSA QUE FUERE, O (II) REEMPLAZO O REPARACIÓN DE CUALESQUIERA FUSIBLES HOGAREÑOS, CORTA-CIRCUITOSO TOMACORRIENTES. INDEPENDIENTEMENTE DE CUALQUIER DECLARACIÓN CONTRARIA, EN NINGÚN CASO LA RESPONSABILIDAD DE LASKO BAJO CUALQUIER GARANTÍA EXPLÍCITA O IMPLÍCITA PODRÁ EXCEDER EL PRECIO DE COMPRA DEL PRODUCTOY DICHA RESPONSABILIDADTERMINARÁ AL VENCIMIENTO DEL PERÍODO DE GARANTÍA.

Algunos estados y provincias no permiten limitaciones sobre la duración de una garantía implícita, o sobre la exclusión o limitación de los daños incidentales o por consecuencia, por lo tanto dichas exclusiones o limitaciones podrían no aplicarse en su caso. Esta garantía le otorga a usted derechos legales específicos. Usted también podría tener otros derechos que varían de estado en estado y de provincia en provincia.

Se requiere prueba de compra antes que se acepte un reclamo bajo garantía.

SERVICIO AL CLIENTE:

Línea gratuita (800) 233-0268.Correo electrónico: producthelp@laskoproducts.com

Nuestro equipo de Servicio al Cliente está disponible para ayudarle con preguntas sobre productos, ubicaciones de los centros de reparación y repuestos. Se puede comunicar con el mismo de lunes a viernes, de 8 a.m. a 5 p.m. hora del Este. Por favor tenga a manos su número de modelo, como así también el tipo y estilo (ubicados en la parte inferior de su producto). Por favor no devuelva el producto al lugar de compra.

Customer Service Dept., 820 Lincoln Ave., West Chester, PA 19380 (Por favor no envíe el producto a este lugar) www.laskoproducts.com

LOS REPUESTOS PARA PRODUCTOS DISCONTINUADOS, OBSOLETOS Y ALGUNOS OTROS PRODUCTOS PODRÍAN NO ESTAR DISPONIBLES. DEBIDO A RAZONES DE SEGURIDAD,MUCHOS COMPONENTES ELECTRÓNICOSY LA MAYORÍA DE LOS COMPONENTES DE LOS CALENTADORES NO ESTÁN DISPONIBLES AL CONSUMIDOR PARA SU INSTALACIÓN O REEMPLAZO.

El manual imprimió en la China

IMPORTANT INSTRUCTIONS -

OPERATING MANUAL

ELITE WIND TOWER® SPACE-SAVINGFAN

with REMOTE CONTROL

MODEL 2530

This Fan is for residential use only.

It is not intended to be used in commercial, industrial or agricultural settings.

READ AND SAVE THESE INSTRUCTIONS

READ CAREFULLY BEFORE ATTEMPTINGTO ASSEMBLE, INSTALL, OPERATE OR MAINTAINTHE PRODUCT DESCRIBED. PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION. FAILURETO COMPLY WITH INSTRUCTIONS COULD RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!

KEEP INSTRUCTIONS FOR FUTURE REFERENCE.

SAVE THESE INSTRUCTIONS

Rev. F 9/07

12

2530WGES

Rev. F 9/07

1

2530WGES

GENERAL SAFETY INFORMATION

When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electrical shock and injury to persons, including the following:

Read all instructions before using this Fan.

1.Make certain the power source conforms to the electrical requirements of the Fan.

2.Make certain that the room is equipped with a working smoke detector.

3.Use this Fan only as described in this manual. Any other use not recommended by the manufacturer may cause fire, electrical shock, or injury to persons.

4.To reduce the risk of personal injury and electric shock, the Fan should not be played with or placed where small children can reach it.

5.Unplug power cord before installing, servicing, or moving the Fan.

DONOTDEPENDONTHEON/OFFSWITCHASTHESOLEMEANSOFDISCONNECTINGPOWERWHENSERVICING OR MOVING THE FAN. ALWAYS UNPLUG THE POWER CORD. ALWAYS TURN OFF AND UNPLUG FAN BEFORE LEAVING THE AREA. NEVER LEAVE CHILDREN UNATTENDED WHEN THE FAN IS ON OR PLUGGED IN.

6.This Fan must NOT be used in potentially dangerous locations such as flammable, explosive,chemical-ladenor wet atmospheres where gasoline, paint or flammable liquids are used or stored.

7.DO NOT use Fan in or near a window. Rain may create an electrical hazard.

8.Completely assemble Fan, according to instructions, before connecting to power supply.

This appliance has a polarized plug (one blade is wider than the other).To reduce the risk of electric shock, this plug is intended to fit in a polarized outlet only one way. Match wide blade of plug to wide slot. Fully insert. If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified

electrician. DO NOT attempt to defeat this safety feature.

This plug is a safety feature, to reduce the risk of fire, electric shock and personal injury. DO NOT remove, replace,repair or tamper with the originally supplied plug.If the Fan does not function properly,it may be due to the safety device incorporated in this plug. Return to an authorized service center or call 800-233-0268,Monday - Friday, between 8:00 a.m. and 5:00 p.m. EST. If the plug warning label is missing or damaged, call the toll free number for a replacement label.

9.Where possible, avoid the use of extension cords because the extension cord may overheat and cause a fire. If you must use an extension cord, minimize the risk of overheating by using the shortest cord possible and ensuring that it is UL listed. NEVER use a single extension cord to operate more than one Fan. Do not plug Fan into any other cord connected device, such as a power strip, cord reel, surge protector, multiple outlet adapters oroutlet-typeair fresheners.The use of such devices may create a fire hazard.

10.NEVER operate any Fan with a damaged cord or plug or after the Fan malfunctions, has been dropped or damaged in any manner.There are no user serviceable parts. Return Fan to an authorized service facility for examination, electrical or mechanical adjustment or repair.

11.NEVER insert or allow fingers or foreign objects to enter any ventilation or exhaust opening as it may cause an electric shock or fire, or damage the Fan.To reduce the risk of fire,DO NOT block or tamper with the Fan in any manner while it is in operation.

12.Always place the Fan on a stable, flat, level surface when operating, to avoid the chance of the Fan overturning. Locate the Power Cord so the Fan or other objects are not resting on it. DO NOT run Power Cord under carpeting.DO NOT cover Power Cord with throw rugs, runners or the like. Arrange Power Cord away from room traffic and where it will not be tripped over.

13.This Fan is not intended for use in wet or damp locations. NEVER locate a Fan where it may fall into a bathtub or other water container.NEVER use Fan where flammable liquids are used or stored.

14.NEVER use Fan outdoors.

15.Remote controls for other appliances or electronic equipment can sometimes interfere with the operation of this Fan. If this occurs, move the Fan to another location.

16.Keep Fan remote control unit away from chairs and your bed where it may be sat or laid upon and inadvertently turn on the Fan.

17.This Fan is not suitable for use in agricultural facilities including areas where livestock, poultry or other animals are confined. Please refer to National Electric Code (NEC) Article 547-7(2002), or applicable state or local codes or standards relating to electrical requirements for Agricultural Buildings.THIS FAN DOES NOT MEETTHE REQUIRMENTS OF NEC ARTICLE 547-7 (2002).

18.This Fan is not suitable for use in hazardous locations.Please refer to National Electric Code (NEC) Article 500 or applicable state or local codes or standards relating to electrical requirements for Hazardous locations. THIS FAN DOES NOT MEET THE REQUIRMENTS OF

NEC ARTICLE 500 (2002).

REDUCETHE RISK OF FIRE OR ELECTRIC SHOCK - DO NOT USETHIS FAN WITH ANY SOLID STATE SPEED CONTROL DEVICES.

SAVE THESE INSTRUCTIONS

Rev. F 9/07 2 2530WGES

MODELO 2530

CONTROL REMOTO (Figura 6)

1.Instale la baterías (no suministró) como mostrado en la Figura 6. La batería es el tipo “AAA”.

2.El Botón De Encendido del Control Remoto está identificado como ().

3.Todas las funciones realizadas con el Control Remoto pueden realizarse de igual forma con los Controles Manuales.

4.No mezcle baterías viejas y nuevas. No mezcle baterías alcalinas, estándar (carbono-cinc)o recargables(níquel-cadmio).

5.No se deshága de baterías en el fuego. baterías pueden estallar o pueden salirse.

Espalda De

Telemando



Vista Frontal



del Control

Figura 6

Remoto



Si usted pierde su mando a distancia, por favor Cliente de llamada Serive para ordenar un reaplacement en 1-800-233-0268,de lunes a viernes, entre las 8 a.m. y las 5 p.m. (Horario Estándar del Este de los Estados Unidos).

Rev. F 9/07

11

2530WGES

MODELO 2530

FUNCIONAMIENTO

Este Ventilador puede hacerse funcionar mediante los Controles Manuales ubicados en la parte superior de la unidad (como se muestra en la Figura 5) o con el Control Remoto (se muestra en

la Figura 6).

1.Coloque el ventilador sobre una superficie firme y nivelada. ADVERTENCIA: Los tacos de plástico o hule, tales como las patas de esta unidad, pueden pegarse a la superficie de los muebles. La unidad podría dejar un residuo capaz de oscurecer, manchar o dejar marcas permanentes en el acabado de ciertas superficies de muebles, incluyendo superficies y pisos de madera.

2.Conecte el cable eléctrico a un tomacorriente de 120 voltios.

Asegúrese que el enchufe encaje firmemente en el tomacorriente.

Cuando los enchufes quedan flojos en los tomacorrientes, pueden deslizarse parcial o completamente fuera del tomacorriente con un leve movimiento del cable adosado. Los tomacorrientes en este estado podrían sobrecalentarse y representar un grave peligro de incendio; si está cubierto por una

cortina o tela, el riesgo de incendio es aún mayor.

3.Cuando elVentilador esté enchufado, hará un“bip”que indique que la unidad está encendida.

4.Encienda el Ventilador presionando el Botón de Encendido (). El Ventilador hará dos “bips” para indicar que la unidad fue encendida.

5.VELOCIDADES: Ajuste la velocidad del Ventilador oprimiendo elBotón de Velocidad (). Cada vez que se oprima el botón de velocidad, cambiará la velocidad, de Baja (1) a Media (2) a Alta (3). Cuando se lo conecta inicialmente, el Ventilador estará en Velocidad Baja. Cuando el Ventilador se apaga y se enciende nuevamente, la unidad volverá a la velocidad en la cual estaba cuando fue apagado.

6.OSCILACIÓN: Oprima elBotón de Oscilación () para activar y desactivar la función de oscilación.

7.TEMPORIZADOR: La función temporizadora le permitirá ajustar el tiempo de funcionamiento de Ωhora a 7 Ωhoras, con incrementos de Ω hora. Al oprimir elBotón Temporizador (), cambiará el tiempo de funcionamiento deseado. Cada vez para que presione

el botón temporizador, el tiempo aumenta en Ω hora. Después de

Figura 5

llegar a las 71/2 horas, si oprime el botón temporizador una vez



más, el ventilador funcionará en forma continua. Las luces en el



frente de la unidad se encenderán apropiadamente con el lapso



de tiempo para el cual se activó el Ventilador.



8.MODODESUEÑO: Esta función permite que la unidad se coloque en Modo de Sueño. Al oprimir el Botón deModo de Sueño () una vez, cambiará la velocidad de la Unidad a baja durante 6 horas continuas. Al apretar el Botón deModo de Sueño () una segunda vez, la unidad se colocará en 6 horas continuas. El Botón de Oscilación () funcionará cuando el Ventilador esté en el Modo de Sueño.Al apretar cualquier otro botón (Temporizador, Velocidad del Ventilador o de Encendido) se cerrará el Modo de Sueño.

9.Para apagar el Ventilador, presione el Botón de Encendido () y desenchufe la unidad del tomacorrientes.

Compartimiento Del

Remoto Control

Rev. F 9/07

10

2530WGES

MODEL 2530

Actual Screw Size







































































4 per fan

4 per fan

2 per fan

ASSEMBLY

1.For ease of assembly, lay the Fan down so that the front grill and control panel are facing up.

2.Locate the Power Supply Cord at the bottom on the Fan. Place thePower Supply Cord in theCord Channels of theColumn Supports.Snap theColumn Supports firmly together to form the

Column Support Assembly. (Figure 1)

3.Attach the Column Support Assemblyto the Motor Basewith

(4) 1/2" Long M5 Screws. Make certain to align theKey on the

Support Column Assembly with the Locating Notchon the Motor Base. (Figure 1)

Column Support Assembly

Motor Base

Locating Notch



Column Support





Key



M5 X 1/2" Screws

Power



Supply

Column

Cord

Support

Cord



Channel

Figure 1



4.Assemble the Bases by interlocking the Bosses onSupport Base A into theBoss Holes onSupport Base B. Thread thePower Supply Cord through the large hole in the center of the Support Base Assembly.(Figure 2)

Support Base Assembly -TopView



Power Supply



Cord



Support



Base A

Support

Bosses

Base B





Figure 2

5.Secure the (2) #8 X 1/2" Screws into the two holes in the bottom of the base.(Figure 3)

Support Base Assembly - Bottom View

Support Base

Assembly

Power Supply

Cord

#8 X 1/2"



Screws

Figure 3



6.Align the Support Base Assemblywith the Column Support Assembly, noting that the cord channel on the bottom of the support base should be towards the back of the Fan. Assemble the Support Base Assemblyto the Column Support Assemblywith (4) 1" Long M5 Screws. Gently pull any excess slack of the

Power Supply Cord and place it in the Wire Locating Trough.

(Figure 4)

Column to Base Assembly

Column

Support

Assembly

Support

Base

Assembly

Wire

Locating

Trough

M5 X 1"

Screws

Power Supply



Cord

Figure 4

Rev. F 9/07

3

2530WGES

MODEL 2530



MODELO 2530

OPERATION

This Fan may be operated by the Manual Controls located on top of the unit (as shown in Figure 5) or by the Remote Control (shown in

Figure 6).

1. Place the Fan on a firm and level surface.

CAUTION: Plastic or rubber tabs, like the feet on this unit, may stick to furniture surfaces and/or hardwood floors.The unit may leave a residue that could darken, stain or leave permanent blemishes on the finish of certain furniture surfaces, including wood surfaces, and/or hardwood floors.

2. Plug the cord set into a 120 volt outlet.









Be sure that the plug fits tightly into outlet.



















When plugs fit loosely into receptacles, they may slip









partially or completely out of the receptacle with only









the slight movement of the attached cord.Receptacles









in this condition may overheat and pose a serious fire









hazard;if covered by a curtain or drape, the fire hazard

















is even greater.





3.

When the Fan is plugged in, there will be a“beep”to indicate there





is power to the unit.





4.

Turn the Fan ON by pressing the Power Button (

).The Fan will





“beep” twice to indicate that the unit has been turned ON.



5.

SPEEDS: Press theFan Speed Button ( ) to desired speed





setting. Each time the Fan Speed Button is pressed, the speed





will change from Low (1), to Medium (2), to High (3).When intially





plugged in, the Fan will be in Low Speed. When the Fan is turned





OFF and ON again, the unit will resume the speed at which it was





turned OFF.





6.

OSCILLATION: Press the Oscillation Button(

) to start and





stop the oscillation function.





7.

TIMER: The timer function allows the unit to be set to operate for





a length of time from 1/2 hour to 7 1/2 hours, in increments of 1/2





hour. Press the TimerButton( ) to set the length of time desired.





Each time the timer button is pressed, the time is increased by 1/2





hour. After reaching 7 1/2 hours, pressing the timer button once





more will reset the Fan to continuous running. The lights on the





front of the unit will light up appropriately with the length of time





that the Fan is set for.



Figure 5

8.

SLEEP: This function allows the unit to be set in Sleep Mode.



Pressing the Sleep Button () once will set the unit on Low for 6 continuous hours. Pressing theSleep Button () a second time will reset the unit to 6 continuous hours. The Oscillation Button () will function when the Fan is in Sleep Mode. Pressing any other button (Timer, Fan Speed or the Power Button) will shut off the Sleep Mode.

9.To turn the Fan OFF, press the Power Button () and unplug the unit from the electrical outlet.

Rev. F 9/07

4

Tamaño real de tornillos













































2 por ventilador

























4 por ventilador

4 por ventilador

ARMADO



1. Para facilitar el armado, recueste el Ventilador de modo que la



parrilla negra y el tablero de control den hacia arriba.



2. Localice el Cable Eléctrico en la parte inferior del Ventilador.



Coloque el Cable Eléctricoen los Canales Para Cablede los



Soportes De Columna. Encaje firmemente los Soportes De



Columna el uno con el otro de modo de formar unConjunto De



Soportes De Columna. (Figura 1)



3. Una el Conjunto De Soportes De Columnaa la Base Del Motor

Remote Storage

con (4) Tornillos M5 de 1/2" de largo. Cerciórese de alinear la



Llave del Conjunto De Soportes De Columnacon la Muesca



Localizadora de la Base Del Motor. (Figura 1)



Conjunto De Soportes De Columna





Base Del



Muesca

Motor







Localizadora



Soportes De

Columna

Cable

Eléctrico

Canales Para

Cable

Llave

Tornillos

M5 de 1/2"

Soportes De

Columna

Figura 1

4.Arme las Bases de Soporte, introduciendo las Copas en laBase de Soporte A en losOrificios De Copas de laBase de Soporte B.Pase elCable de Electricidad por el orificio grande en el centro del Conjunto de la Base de Soporte.(Figura 2)

Conjunto de la Base de Soporte - Vista des de Arriba

Cable

Eléctrico

Base de Soporte A

5.Fije los Tornillos (2) #8 X 1/2" en los cuatro orificios que se encuentran en la parte inferior de la base.(Figura 3)

6.Alinee el Conjunto de la Base de Soportecon el Soporte de

Conjunto de la Base de Soporte -

Vista des de Abajo

Conjunto de la Base de Soporte



Cable



Eléctrico

#8 X 1/2"



Tornillos

Figura 3



Columna,cerciorándose de que el canal del cable en la parte inferior de la base de soporte esté orientado hacia la parte posterior delVentilador.Ensamble elConjunto de la Base de Soporte con elConjunto del Soporte de Columna utilizando losTornillos M5 de (4) 1" de largo. Jale con cuidado toda holgura excesiva del

Cable de Electricidad e introdúzcala por el Canal Conductor de Cable. (Figura 4)

Conjunto de Columna Para la Base

Conjunto De

Soportes De Conjunto Columna de la Base

de Soporte

Canal

Conductor

de Cable M5 X 1"

Tornillos

Cable



Eléctrico

Figura 4





Base de

Copas





Soporte B









Figura 2



2530WGES

Rev. F 9/07

9

2530WGES

INFORMACIÓN GENERAL DE SEGURIDAD

Al usar artefactos eléctricos, siempre deben tomarse precauciones básicas para reducir el riesgo de incendio, choque eléctrico y lesiones a personas, incluyendo las siguientes:

Lea todas las instrucciones antes de usar este Ventilador.

1.Asegúrese que la fuente de alimentación coincida con los requerimientos eléctricos del Ventilador.

2.Asegúrese que la habitación esté equipada con un detector de humo en funcionamiento.

3.Use este Ventilador únicamente como se describe en este manual. Cualquier otro uso no recomendado por el fabricante puede causar incendio, choque eléctrico o lesiones a personas.

4.Para reducir el riesgo de lesiones a personas y choque eléctrico, elVentilador no debe ser encendido o colocado donde los niños pequeños puedan alcanzarlo.

5.Desconecte el cable eléctrico antes de instalar, reparar o trasladar el Ventilador.

NO DEPENDA DEL INTERRUPTOR DE ENCENDIDO / APAGADO COMO ÚNICO MEDIO DE DESCONECTAR LA ALIMENTACIÓN ELÉCTRICA CUANDO ESTÉ REPARANDO OTRASLADANDO ELVENTILADOR.SIEMPRE DESCONECTE ELCABLEELÉCTRICO.SIEMPREAPAGUEYDESCONECTEELVENTILADORANTESDEABANDONARELÁREA.NUNCA DEJE A LOS NIÑOS SIN ATENCIÓN CUANDO EL VENTILADOR ESTÉ ENCENDIDO O CONECTADO.

6.Este Ventilador NO debe ser usado en lugares potencialmente peligrosos tales como atmósferas inflamables, explosivas, cargadas de sustancias químicas o húmedas donde se usen o almacenen gasolina, pintura o líquidos inflamables.

7.NO use el Ventilador dentro de o cerca de una ventana. La lluvia podría crear un riesgo eléctrico.

8.Arme el Ventilador completamente, siguiendo las instrucciones, antes de conectarlo a la fuente de alimentación eléctrica.

Este aparato tiene un enchufe polarizado (una hoja es más ancha que la otra). Para reducir el riesgo de choque eléctrico, este enchufe está diseñado para encajar en un tomacorriente polarizado en solo un sentido. Haga coincidir la hoja ancha del enchufe con la ranura ancha. Inserte completamente. Si el enchufe no encaja completamente en el tomacorriente, invierta el enchufe. Si aún así no encaja, comuníquese con un electricista calificado.

NOT intente anular este dispositivo de seguridad.

Este enchufe es un dispositivo de seguridad, para reducir el riesgo de incendio, choque eléctrico y lesiones personales. NO retire, reemplace,repare o altere el enchufe originalmente provisto.Si elVentilador no funciona correctamente,puede deberse al dispositivo de seguridad incorporado en este enchufe.Devuélvalo a un centro de servicios autorizado o llame al 800-233-0268,delunes a viernes, entre las 8:00 a.m.y las 5:00 p.m.EST.Si la etiqueta de advertencia del enchufe falta o está dañada,llame a la línea telefónica gratuita para obtener una nueva etiqueta.

9.Donde sea posible, evite el uso de cables de alargue porque el cable de alargue podría sobrecalentarse y provocar un incendio. Si debe usar un cable de alargue, minimice el riesgo de sobrecalentamiento usando el cable más corto posible y garantizando que esté autorizado por UL (Underwriters Laboratories). NUNCA use un solo cable de alargue para hacer funcionar a más de un Ventilador. No conecte el Ventilador a cualquier otro dispositivo conectado a un cable, como un cable de contactos múltiples, protector de sobrecargas, adaptadores de tomacorrientes múltiples o refrescantes de aire tipo tomacorriente. El uso de tales dispositivos podría crear un riesgo de incendio.

10.NUNCA ponga en funcionamiento ningún Ventilador con un cable o enchufe dañado o después que el Ventilador haya tenido fallas de funcionamiento, haya sido arrojado o dañado de cualquier manera.No hay partes que los usuarios puedan reparar.Devuelva elVentilador a una instalación autorizada de servicio para su revisión, ajuste eléctrico o mecánico o reparación.

11.NUNCA inserte o permita que los dedos u objetos extraños ingresen en ninguna abertura de ventilación o escape, ya que esto podría causar un choque eléctrico o incendio, o dañar el Ventilador. Para reducir el riesgo de incendio,NO bloquee ni altere el Ventilador de ninguna manera mientras esté en funcionamiento.

12.Siempre coloque el Ventilador en una superficie estable, plana y nivelada mientras esté en funcionamiento, para evitar la posibilidad de que el Ventilador se caiga. Coloque el Cable Eléctrico de modo tal que el Ventilador u otros objetos no estén apoyados sobre el mismo. NO coloque el Cable Eléctrico debajo de las alfombras.NO cubra el Cable Eléctrico con tapetes, alfombras de hule o similares. Coloque el Cable Eléctrico lejos del paso de la habitación y donde nadie pueda tropezarse con él.

13.EsteVentilador no está destinado para ser usado en lugares húmedos o mojados.NUNCA coloque unVentilador donde pueda caer dentro de una tina de baño u otro recipiente de agua.NUNCA use un Ventilador donde se usen o almacenen líquidos inflamables.

14.NUNCA use el Ventilador al aire libre.

15.Cuando use el control remoto de su televisor u otro equipamiento, verifique para controlar que no encienda el Ventilador también.

16.Mantenga la unidad de control remoto del Ventilador lejos de sillas y de su cama donde exista la posibilidad de que alguien se siente encima, deposite elementos sobre él o encienda el Ventilador inadvertidamente.

17.Este Ventilador no es adecuado para usar en instalaciones de agricultura incluyendo áreas donde se almacene ganado, aves de corral u otros animales. Por favor consulte el Articulo 547-7(2002) del Código Eléctrico Nacional (NEC), o los códigos o normas estatales o locales aplicables con relación a los requisitos eléctricos para edificios destinados a las agricultura.ESTE VENTILADOR NO CUMPLE

CON LOS REQUISITOS DEL ARTICULO 547-7DEL NEC (2002).

18.EsteVentilador no es adecuado para usar en lugares peligrosos.Por favor consulte el Artículo 500 del Código Eléctrico Nacional (NEC), o los códigos o normas estatales o locales aplicables con relación a los requisitos eléctricos para lugares peligrosos.ESTE VENTILADOR

NO CUMPLE CON LOS REQUISITOS DEL ARTICULO 500 (2002).

DISMINUYA EL RIESGO DE INCENDIO O GOLPES DE ELECTRICIDAD – NO USE ESTE

VENTILADOR CON ARTEFACTOS DE CONTROL DE VELOCIDAD EN ESTADO SÓLIDO.

CONSERVE ESTAS INSTRUCCIONES

Rev. F 9/07 8 2530WGES

MODEL 2530

REMOTE CONTROL (Figure 6)

1.Install batteries (not supplied) as shown in Figure 6.The battery is size “AAA”.

2.The Remote Control Power Button is labeled as ().

3.All the functions performed with the Remote Control work identically to the Manual Controls.

4.Do not mix old and new batteries. Do not mix alkaline, standard (carbon-zinc)or rechargeable(nickel-cadmium)batteries.

5.DO NOT DISPOSE OF BATTERIES IN FIRE. BATTERIES MAY EXPLODE OR LEAK.

Back of

Remote

Front of Remote

Figure 6

If you lose your remote control, please call Customer Service to order a replacement at 1-800-233-0268,Monday through Friday, between the hours of 8:00 a.m. and 5:00 p.m. EST.

Rev. F 9/07

5

2530WGES

MODEL 2530

MAINTENANCE

To reduce the risk of electrical shock and fire please observe the following instructions:

-Always unplug the cord before moving, servicing or cleaning.

-NEVER place the Fan in or near water.

-Clean the Fan only with a vacuum equipped with a brush attachment; the vacuum will remove the lint and dirt from inside the Fan.

-NEVER attempt to take apart the Fan.

-Clean the body of the Fan with a soft cloth only.

-NEVER use ALCOHOL or SOLVENTS such as gasoline, benzene, paint thinner, or other harsh cleaners.

SERVICING: All other servicing, with the exception of generaluser-maintenance,should be performed by an authorized service representative. Call1-800-233-0268,Monday through Friday, between the hours of 8:00 a.m. and 5:00 p.m. EST for the location of your nearest service center.

STORAGE: Store the Fan with these instructions, in the original carton in a cool, dry place.

INSTRUCCIONES IMPORTANTES -

MANUAL DE OPERACIÓN

VENTILADOR AHORRATIVO EN ESPACIO ELITE WIND

TOWER® CON CONTROL REMOTO

MODELO 2530

Este Ventilador es sólo para uso residencial.

No está destinado para ser usado en instalaciones comerciales,industriales o agricultura.

LASKO PRODUCTS, INC. LIMITED WARRANTY (NOT VALID IN MEXICO) WHATTHIS WARRANTY COVERS: This product is warranted against defects in workmanship and/or materials.

HOW LONGTHISWARRANTY LASTS: This warranty extends only to the original purchaser of the product and lasts for one (1) year from the date of original purchase or until the original purchaser of the product sells or transfers the product, whichever first occurs.

WHAT LASKOWILL DO: During the warranty period, Lasko will, at its sole option, repair or replace any part or parts that prove to be defective or replace the whole product with the same or comparable model.

WHAT THIS WARRANTY DOES NOT COVER: This warranty does not apply if the product was damaged or failed because of accident, improper handling or operation, shipping damage, abuse, misuse, unauthorized repairs made or attempted, or the use of the product for commercial or nonresidential service. This warranty does not cover shipping costs for the return of products to Lasko for repair or replacement. Lasko will pay return shipping charges from Lasko following warranty repairs or replacement

ANY AND ALL WARRANTIES, EXPRESSED OR IMPLIED (INCLUDING,WITHOUT LIMITATION, ANY IMPLIED WARRANTY OF MERCHANTABILITY), LAST ONEYEAR FROM THE DATE OF ORIGINAL PURCHASE OR UNTIL THE ORIGINAL PURCHASER OF THE PRODUCT SELLS OR TRANSFERS THE PRODUCT, WHICHEVER FIRST OCCURS AND IN NO EVENT SHALL LASKO’S LIABILITY UNDER ANY EXPRESS OR IMPLIED WARRANTY INCLUDE (I) INCIDENTAL OR CONSEQUENTIAL DAMAGES FROM ANY CAUSE WHATSOEVER, OR (II) REPLACMENT OR REPAIR OF ANY HOUSE FUSES, CIRCUIT BREAKERS OR RECEPTACLES. NOTWITHSTANDING ANYTHING TO THE CONTRARY, IN NO EVENT SHALL LASKO’S LIABILITY UNDER ANY EXPRESS OR IMPLIEDWARRANTY EXCEEDTHE PURCHASE PRICE OFTHE PRODUCT AND ANY SUCH LIABILITY SHALL TERMINATE UPONTHE EXPIRATION OFTHE WARRANTY PERIOD.

Some states and provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so these exclusions or limitations may not apply to you. This warranty gives you specific legal rights.You may also have other rights which vary from state to state and province to province.

Proof of purchase is required before a warranty claim will be accepted.

CUSTOMER SERVICE:

Toll-Free(800)233-0268.Email: producthelp@laskoproducts.com

Our Customer Service team is available to assist you with product questions, service center locations, and replacement parts.They can be reached Monday through Friday, 8am-5pmEastern. Please have your model number available, as well as the type and style (located on the underside of your product). Please do not return product to place of purchase.

Customer Service Dept., 820 Lincoln Ave., West Chester, PA 19380 (Please do not send product to this location) www.laskoproducts.com

PARTS FOR DISCONTINUED, OBSOLETE AND CERTAIN OTHER PRODUCTS MAY NOT BE AVAILABLE. DUETO SAFETY REASONS, MANYELECTRONICCOMPONENTSANDMOSTHEATERCOMPONENTSARENOTAVAILABLETOCONSUMERSFORINSTALLATION OR REPLACEMENT.

Manual printed in China

LEA Y GUARDE ESTAS INSTRUCCIONES

LEA CUIDADOSAMENTE LAS INSTRUCCIONES ANTES DE INTENTAR ARMAR, INSTALAR, USAR O DAR MANTENIMIENTO AL PRODUCTO DESCRITO.

PROTÉJASE A SÍ MISMOY A LOS DEMÁS CUMPLIENDO CON TODA LA INFORMACIÓN DE SEGURIDAD. EL NO SEGUIR LAS INSTRUCCIONES PODRÍA RESULTAR EN LESIONES PERSONALESY/O DAÑOS A LA PROPIEDAD.

CONSERVE LAS INSTRUCCIONES COMO FUTURA REFERENCIA.

CONSERVE ESTAS INSTRUCCIONES

Rev. F 9/07

6

2530WGES

Rev. F 9/07

7

2530WGES
