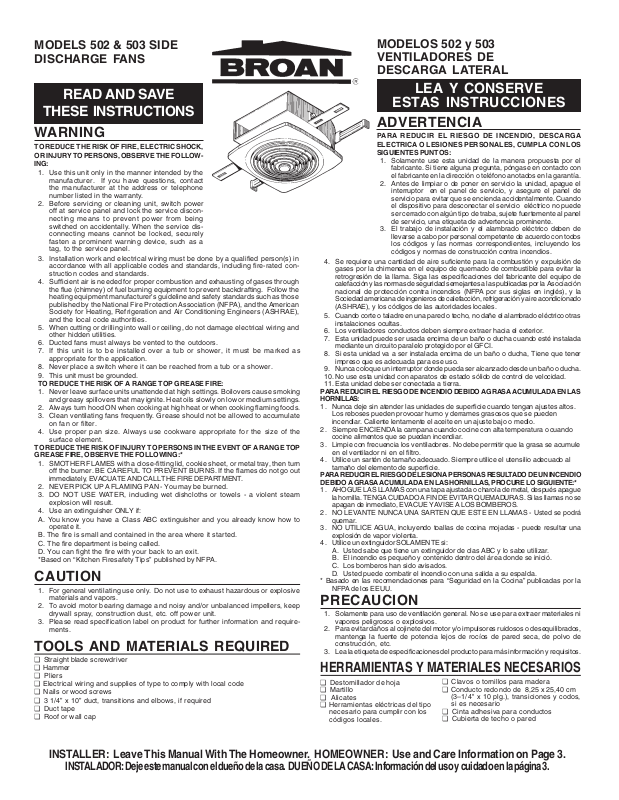

MODELS 502 & 503 SIDE

DISCHARGE FANS

READ AND SAVE

THESE INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,

OR INJURY TO PERSONS, OBSERVE THE FOLLOW-

ING:

1.Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.

2.Before servicing or cleaning unit, switch power off at service panel and lock the service disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

3.Installation work and electrical wiring must be done by a qualified person(s) in accordance with all applicable codes and standards, including fire-ratedconstruction codes and standards.

4.Sufficient air is needed for proper combustion and exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer’s guideline and safety standards such as those published by the National Fire Protection Association (NFPA), and the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

5.When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.

6.Ducted fans must always be vented to the outdoors.

7.If this unit is to be installed over a tub or shower, it must be marked as appropriate for the application.

8.Never place a switch where it can be reached from a tub or a shower.

9.This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

1.Never leave surface units unattended at high settings. Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

2.Always turn hood ON when cooking at high heat or when cooking flaming foods.

3.Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or filter.

4.Use proper pan size. Always use cookware appropriate for the size of the surface element.

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:*

1.SMOTHER FLAMES with a close-fittinglid, cookie sheet, or metal tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALLTHE FIRE DEPARTMENT.

2.NEVER PICK UP A FLAMING PAN - You may be burned.

3.DO NOT USE WATER, including wet dishcloths or towels - a violent steam explosion will result.

4.Use an extinguisher ONLY if:

A.You know you have a Class ABC extinguisher and you already know how to operate it.

B.The fire is small and contained in the area where it started.

C.The fire department is being called.

D.You can fight the fire with your back to an exit.

*Based on “Kitchen Firesafety Tips” published by NFPA.

CAUTION

1.For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.

2.To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall spray, construction dust, etc. off power unit.

3.Please read specification label on product for further information and requirements.

TOOLS AND MATERIALS REQUIRED

Straight blade screwdriver

Hammer

Pliers

Electrical wiring and supplies of type to comply with local code

Nails or wood screws

3 1/4” x 10” duct, transitions and elbows, if required

Duct tape

Roof or wall cap

MODELOS 502 y 503

VENTILADORES DE

DESCARGA LATERAL

LEA Y CONSERVE

ESTAS INSTRUCCIONES

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELECTRICA O LESIONES PERSONALES, CUMPLA CON LOS SIGUIENTES PUNTOS:

1.Solamente use esta unidad de la manera propuesta por el fabricante. Si tiene alguna pregunta, póngase en contacto con el fabricante en la dirección o teléfono anotados en la garantía.

2.Antes de limpiar o de poner en servicio la unidad, apague el interruptor en el panel de servicio, y asegure el panel de servicio para evitar que se encienda accidentalmente. Cuando el dispositivo para desconectar el servicio eléctrico no puede ser cerrado con algún tipo de traba, sujete fuertemente al panel de servicio, una etiqueta de advertencia prominente.

3.El trabajo de instalación y el alambrado eléctrico deben de llevarse a cabo por personal competente de acuerdo con todos los códigos y las normas correspondientes, incluyendo los códigos y normas de construcción contra incendios.

4.Se requiere una cantidad de aire suficiente para la combustión y expulsión de gases por la chimenea en el equipo de quemado de combustible para evitar la retrogresión de la llama. Siga las especificaciones del fabricante del equipo de calefacción y las normas de seguridad semejantes a las publicadas por la Asociación nacional de protección contra incendios (NFPA por sus siglas en inglés), y la Sociedad americana de ingenieros de calefacción, refrigeración y aire acondicionado (ASHRAE), y los códigos de las autoridades locales.

5.Cuando corte o taladre en una pared o techo, no dañe el alambrado eléctrico otras instalaciones ocultas.

6.Los ventiladores conductos deben siempre extraer hacia el exterior.

7.Esta unidad puede ser usada encima de un baño o ducha cuando esté instalada mediante un circuito paralelo protegido por el GFCI.

8.Si esta unidad va a ser instalada encima de un baño o ducha, Tiene que tener impreso que es adecuada para ese uso.

9.Nunca coloque un interruptor donde pueda ser alcanzado desde un baño o ducha.

10.No use esta unidad con aparatos de estado sólido de control de velocidad.

11.Esta unidad debe ser conectada a tierra.

PARAREDUCIR EL RIESGO DE INCENDIO DEBIDOAGRASAACUMULADAEN LAS HORNILLAS:

1.Nunca deje sin atender las unidades de superficie cuando tengan ajustes altos. Los reboses pueden provocar humo y derrames grasosos que se pueden incendiar. Caliente lentamente el aceite en un ajuste bajo o medio.

2.Siempre ENCIENDA la campana cuando cocine con alta temperatura o cuando cocine alimentos que se puedan incendiar.

3.Limpie con frecuencia los ventiladores. No debe permitir que la grasa se acumule en el ventilador ni en el filtro.

4.Utilice un sartén de tamaño adecuado. Siempre utilice el utensilio adecuado al tamaño del elemento de superficie.

PARAREDUCIRELRIESGODELESIONAPERSONASRESULTADODEUNINCENDIO DEBIDO A GRASA ACUMULADA EN LAS HORNILLAS, PROCURE LO SIGUIENTE:*

1.AHOGUE LAS LLAMAS con una tapa ajustada o charola de metal, después apague la hornilla. TENGA CUIDADOAFIN DE EVITAR QUEMADURAS. Si las llamas no se apagan de inmediato, EVACUE Y AVISE A LOS BOMBEROS.

2.NO LEVANTE NUNCA UNA SARTEN QUE ESTE EN LLAMAS - Usted se podrá quemar.

3.NO UTILICE AGUA, incluyendo toallas de cocina mojadas - puede resultar una explosión de vapor violenta.

4.Utilice un extinguidor SOLAMENTE si:

A.Usted sabe que tiene un extinguidor de clas ABC y lo sabe utilizar.

B.El incendio es pequeño y contenido dentro del área donde se inició.

C.Los bomberos han sido avisados.

D.Usted puede combatir el incendio con una salida a su espalda.

* Basado en las recomendaciones para “Seguridad en la Cocina” publicadas por la NFPA de los EEUU.

PRECAUCION

1.Solamente para uso de ventilación general. No se use para extraer materiales ni vapores peligrosos o explosivos.

2.Para evitar daños al cojinete del motor y/o impulsores ruidosos o desequilibrados, mantenga la fuente de potencia lejos de rocíos de pared seca, de polvo de construcción, etc.

3.Lea la etiqueta de especificaciones del producto para más información y requisitos.

HERRAMIENTAS Y MATERIALES NECESARIOS

Destornillador de hoja

Clavos o tornillos para madera

Martillo

Conducto redondo de 8,25 x 25,40 cm

Alicates

(3–1/4"x 10 plg.), transiciones y codos,

Herramientas eléctricas del tipo

si es necesario

necesario para cumplir con los

Cinta adhesiva para conductos

códigos locales.

Cubierta de techo o pared

INSTALLER: Leave This Manual With The Homeowner. HOMEOWNER: Use and Care Information on Page 3. INSTALADOR:Dejeestemanualconeldueñodelacasa. DUEÑODELACASA:Informacióndelusoycuidadoenlapágina3.

TYPICAL

INSTALLATIONS

Please see figures 1 through 4 for examples of typical installation.

PREPARE FAN

1.Unplug fan motor. Remove motor assembly by loosening mounting screws and rotating motor (FIG. 5).

2.Use care when handling motor bracket assembly to prevent damage to blade. Do not set down assembly with weight of motor resting on the blade.

3.Remove top or side knock out from fan housing (FIG. 6).

4.Fasten mounting brackets to fan housing. Adjustable brackets will fit between joists or studs up to 24” on center (FIG. 7).

INSTALL FAN

1.Adjust mounting brackets so that plaster ring on housing will be flush with finished wall or ceiling. Nail or screw brackets to joists or studs (FIG. 8)

NOTE

IF FAN IS INSTALLED ABOVE A COOKING SURFACE, GRILLE CENTER MUST BE LOCATED AT LEAST 58” ABOVE FLOOR OR AT LEAST 22” ABOVE HEAT SOURCE.

2.Run wiring to fan and attach wire to housing with proper connector for type of wire used. Make electrical connections as shown in Figure 9.

3.Attach ductwork. Run ductwork to roof or wall cap. See “Typical Installations” ((FIGS. 1-4)Make sure that both fan damper and damper inside roof cap open freely (FIG. 10).

4.After finished ceiling is installed, install motor and plug in. Spin blade by hand to make sure that blade does not strike anything in housing (FIG. 11).

5.Install grille with knob and stud provided in plastic bag (FIG. 12).

FIG. 1

TO ROOF

CAP

A LA

CUBIERTA

DEL

TECHO

FAN INSTALLED IN SIDEWALLAND

DUCTING TO WALL CAP IN

OUTSIDE WALL OR TO ROOF CAP.

VENTILADOR INSTALADO EN

PARED LATERAL Y CONDUCTOS

HACIA LA CUBIERTA DEL TECHO

POR LA PARED EXTERIOR

FIG. 2

FAN INSTALLED BETWEEN JOISTS

DUCTING TO EAVE ELBOW IN THE EAVE.

VENTILADOR INSTALADO ENTRE VIGAS

CON DUCTOS HACIA EL CODO DEL

ALERO EN EL ALERO.

FIG. 3

FAN INSTALLED BETWEEN JOISTS DUCTING TO ROOF CAP.

VENTILADOR INSTALADO ENTRES VIGAS CON DUCTOS HACIA LA CUBIERTA DEL TECHO.

INSTALACIONES TIPICAS

Veánse las figuras 1 a 4 para ver ejemplos de instalaciones típicas.

PREPARACION

DEL VENTILADOR

1.Desenchufe el motor aflojando. Retire el conjunto del motor los tornillos de montaje y girando el motor (FIG. 5).

2.Use especial cuidado al manejar el conjunto del motor prevenir daño a la hélice del ventilador. No establezca al conjunto con el peso del motor que se reclina sobre la hélice del ventilador.

3.Retire el disco removible de arriba o del lado de la carcasa del ventilador (FIG. 6).

4.Asegure los soportes de montaje a la carcasa del ventilador. Los soportes ajustables se ajustarán entre vigas o entramado de pared de hasta 60,96 cm (24 plg.) en el centro (FIG. 7).

INSTALACION

DEL VENTILADOR

1.Ajuste los soportes de montaje de manera que el anillo de yeso en la carcasa esté a nivel con el techo o la pared acabada. Clave o atornille los soportes a las vigas o soportes (FIG. 8).

NOTA

Si se instala el ventilador encima de una estufa, el centro de la rejilla debe rejilla colocarse a una distancia mínima de 1,47 metros (58 plg.) del suelo o a medio 0,56 metros (22 plg.) de distancia de la estufa.

2.Instale el cable hasta el ventilador el ventilador y sujete el cable a la carcasa con los conectores correspondientes para el tipo de cable que se use. Haga las conexiones eléctricas tal como se muestra en la figura 9.

3.Instale los conductos. Instale los conductos hacia la cubierta de la pared o el tejado. Vea la sección “Instalaciones típicas” (FIGS. 1-4).Compruebe que el amortiguador del ventilador y el amortiguador de dentro de la cubierta del techo se pueden abrir libremente (FIG. 10).

4.Después de se haya instalado el techo acabado, instale el motor y el enchufe. Gire la paleta con la mano para comprobar que no golpea contra algo en la carcasa (FIG. 11).

5.Instale la rejilla con mando y tornillo de la rejilla que se incluyen en la bolsa de plástico (FIG. 12).

FIG. 4

FIG. 5

FAN INSTALLED BETWEEN JOISTS AND DUCTING TO WALL CAP

IN OUTSIDE WALL.

VENTILADOR INSTALADO ENTRE VIGAS CON DUCTOS HACIA LA

CUBIERTA DE LA PARED EN LA PARED EXTERIOR.

FIG. 6

FIG. 7

ADJUSTABLE BRACKETS

MÉNSULAS AJUSTABLES

2

USE AND CARE

DISCONNECTELECTRICALPOWER SUPPLY BEFORE SERVICING FAN.

Always unplug the fan motor before servicing the fan. The motor bearings on this fan are permanently lubricated and will never need oiling.

Clean the fan blade and motor every six months by removing the grille, unplugging the motor, and gently vacuuming the fan blade and motor.

Clean the grille in warm, soapy water. Use a mild detergent, such as a dishwashing liquid. DO NOT USE ABRASIVE CLOTHS, STEEL WOOL OR SCOURING POWDERS.

BROAN-NUTONEONE YEAR LIMITED WARRANTY

Broan-NuTonewarrants to the original consumer purchaser of its products that such products will be free from defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.

During this one-yearperiod,Broan-NuTonewill, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and service.

THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS AND TUBES. This warranty does not cover

(a) normal maintenance and service or (b) any products or parts which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone),faulty installation or installation contrary to recommended installation instructions.

The duration of an implied warranty is limited to the one-yearperiod as specified for the express warranty. Some states do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.

BROAN-NUTONE’SOBLIGATION TO REPAIR OR REPLACE, ATBROAN-NUTONE’SOPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY.BROAN-NUTONESHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty supersedes all prior warranties.

To qualify for warranty service, you must (a) notify Broan-NuToneat the address stated below or telephone:1-800-637-1453,(b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you must present evidence of the original purchase date.

Broan-NuToneLLC

926 West State Street Hartford, WI 53027

FIG. 8

PLASTER RING

ANILLO DE YESO

58” MIN. ABOVE FLOOR OR 22” MIN. ABOVE HEAT SOURCE

DISTANCIA MINIMA DE 1,47 METROS (58 PLG.) DEL SUELO O A MEDIO 0,56 METROS (22 PLG.) DE LA

ESTUFA.

FIG. 9

GROUND (BARE OR GREEN WIRE) TIERRA (CABLE VERDE O DESCUBIERTO)

BLACK

NEGRO BLACK

NEGRO

WHITE

WHITE

BLANCO

BLACK

NEGRO

BLANCO

FIG. 10

FIG. 11

FIG. 12

USO Y CUIDADO

DESCONECTE LA CORRIENTE ELECTRICA ANTES DE REPARAR EL VENTILADOR.

Desconecte siempre el motor del ventilador antes de poner en servicio el ventilador. Los cojinetes del motor en este ventilador están permanent ementes lubricados de por vida y nunca necesitarán lubricación.

Limpie la hélice del ventilador y el motor cada seis meses retirando la parrilla, desconectando el motor, y aspirando suavemente la hélice y el motor. Limpie la parrilla en agua caliente enjabonada. Use un detergente suave, tal como detergente liquido de plato. NO USE TELAS ABRASIVAS, ESPONJILLAS DE LANA DE ACERO O POLVOS ABRASIVOS.

GARANTIA BROAN-NUTONELIMITADA POR UN AÑO

Broan-NuTonegarantiza al consumidor comprador original de sus productos que dichos productos carecerán de defectos en materiales o en mano de obra por un período de un año a partir de la fecha original de compra. NO EXISTEN OTRAS GARANTIAS, EXPRESAS NI IMPLICITAS, INCLUYENDO, PERO NO LIMITADAS A, GARANTIAS IMPLICITAS DE COMERCIALIZACION O APTITUD PARA UN PROPOSITO PARTICULAR.

Durante el período de un año, y a su propio criterio, Broan-NuTonereparará o reemplazará, sin costo alguno, cualquier producto o pieza que se encuentre defectuosa bajo condiciones normales de servicio y uso.

ESTA GARANTIA NO SE APLICA A TUBOS Y ARRANCADORES DE LAMPARAS FLUORESCENTES. Esta garantía no cubre (a) mantenimiento y servicio normales ni (b) cualquier producto o piezas que hayan sido utilizadas de forma errónea, negligente, que hayan tenido un accidente, o que hayan sido reparadas o mantenidas incorrectamente (por otras compañías que no sean Broan-NuTone),instalación defectuosa, o instalación contraria a las instrucciones de instalación recomendadas. La duración de cualquier garantía implícita se limita a un período de un año como se especifica en la garantía expresa. Algunos estados no permiten limitaciones en cuanto al tiempo de expiración de una garantía implícita, por lo que la limitación antes mencionada puede no corresponderle.

LA OBLIGACION DE BROAN-NUTONEDE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITERIO DEBROAN-NUTONE,DEBERA SER EL UNICO Y EXCLUSIVO RECURSO LEGAL DEL COMPRADOR BAJO ESTA GARANTIA.BROAN-NUTONENO SERA RESPONSABLE POR DAÑOS ACCIDENTALES, CONSIGUIENTES, O POR DAÑOS ESPECIALES RESULTANTES O EN CONEXION CON EL USO O EL RENDIMIENTO DEL PRODUCTO.

Algunos estados no permiten la exclusión o limitación de daños accidentales o consiguientes, por lo que la limitación antes mencionada puede no aplicarse a usted.

Esta garantía le proporciona derechos legales específicos, y usted puede también tener otros derechos, los cuales varían de estado a estado. Esta garantía reemplaza todas las garantías anteriores.

Para tener derecho al servicio de garantía, usted debe (a) notificar a Broan-NuToneen la dirección que se menciona abajo o alteléfono:1-800-637-1453en los EE. UU., (b) dar el número del modelo y la identificación de la pieza, y (c) describir la naturaleza de cualquier defecto en el producto o pieza. En el momento de solicitar servicio cubierto por la garantía, usted debe presentar comprobación de la fecha original de compra.

Broan-NuToneLLC

926 West State Street, Hartford, WI 53027.

EE. UU.

3

SERVICE PARTS



PIEZAS DE SERVICIO

MODELS 502 & 503

MODELOS 502 y 503

22

(503)

(502)

21

20









19

































KEY

502

503









NO.

PART NO.

PART NO.









NUMERO

502

503

DESCRIPTION

DESCRIPCION

DE CODIGO

NO. PIEZ

NO. PIEZ























1

98005500

98005500

Damper Flap

Aleta del amortiguador

2

98000977

98000977

Damper Rod

Varilla del amortiguador

3

99100379

99100379

Damper Rod Bushing

Casquillo del amortiguador

4

98003054

98003054

Mounting Bracket - Short (2 Req.)

Soporte de montaje - Corta (se necesitan 2)

5

--------

--------

#8A x 1/4 Hex Head Self Tapping

Tornillos autoenroscables de cabeza hexagonal







Screws (4 Req.)

No. 8A x 1/4 (se necesitan 4)

6

98003036

98003036

Mounting Bracket-Long(2 Req.)

Soporte de montaje - Larga (se necesitan 2)

7

97007005

97010378

Housing Assembly

Conjunto de la carcasa

8

98000985

98000985

Wiring Box Cover

Cubierta de la caja de cables

9

99170245

99170245

#8B x 3/8 Hex Head Self Tapping Screws

Tornillos autoenroscables de cabeza hexagonal







(2 Req.) *

No. 8B x 3/8 (se necesitan 2)*

10

99270982

99270982

Receptacle

Conexiones

11

99020271

99020165

Fan Blade

Paleta del ventilador

12

99080460

99080355

Motor

Motor

13

98006066

98007820

Motor Bracket

Soporte del motor

14

99260434

99260434

¼-20U-TypeSheet Metal Nut

Tuercas tipo U de lámina metálica ¼-20

15

99150479

99150479

#8-32x 1/2 Hex Head Self Tapping

Tornillos autoenroscables de cabeza







Screws (2 Req.)

hexagonal No. 8-32x 1/2 (se necesitan 2)

16

99260425

99260428

Motor Nuts (2 Req.)

Tuercas del motor (se necesitan 2)

17

99110977

99110916

Grille (Polymeric)

Rejilla (Plástico)

19

97011918

97011918

Grille Knob

Botón de la rejilla

20

99420578

99420584

Grille Stud (502, ¾" long) (503, 1" Long)

Tornillo de la rejilla (502, ¾") (503, 1")

21

98008494

98007819

Grille Bracket

Ménsula de la rejilla

22

99150471

99150471

#10-32x ½ Hex Head Self Tapping Screw*

Tornillos autoenroscables de cabeza hexagonel













No. 10-32x ½

* Standard Hardware. May be purchased locally.

*Material estándar. Puede ser adquirido localmente.

** Not Illustrated.





** No ilustrad



Order service parts by "Part No." - NOT by "Key No."

Encague piézas de servicio per "No. Piez" - NO "por No. Codigo"

Broan-NuTone LLC • 926 W. State Street • Hartford, WI 53027

99042341E
