MODELS 355CSOBK • 355CSOBR

ROOF-MOUNTCURB SOLAR POWERED ATTIC VENTILATOR

Page 1

READ AND SAVE THESE INSTRUCTIONS

WARNING

TOREDUCETHERISKOFFIRE,ELECTRICSHOCK,ORINJURY TO PERSONS, OBSERVE THE FOLLOWING:

1.Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.

2.Before servicing or cleaning unit, disable the ventilator by covering the solar panel with cardboard or disconnecting the wires from the motor terminals (note wire locations when disconnecting).

3.Installation work must be done by a qualified person(s) in accordance with all applicable codes and standards, including fire-ratedconstruction codes and standards.

4.If removing an existing 120 VAC powered attic ventilator, use only a qualified person(s) to remove any electrical wiring in accordance with all applicable codes and standards.

5.Sufficient air is needed for proper combustion and exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting.Follow the heating equipment manufacturer's guidelines and safety standards such as those published by the National Fire Protection Association (NFPA), and the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

6.When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.

TOOLS AND MATERIALS REQUIRED

rDrill

r1/4" Drill Bit

rSabre Saw or Keyhole Saw

rHammer

rRuler / Tape Measure

rPencil, Marker or Scribe

rUtility Knife

rPry Bar (to remove roofing nails)

r5/16" Socket and Extension

rRoofing Cement

rGalvanized Roofing Nails (1¾" min.)

CAUTION

1.For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.

2.To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall spray, construction dust, etc. off power unit.

3.This unit has an unguarded impeller. Do not use in locations readily accessible to people or animals.

4.This ventilator operates when the solar panel is exposed to sun light. To reduce risk of injury while installing, servicing or cleaning unit, cover the solar panel with cardboard or disconnect the wires from the motor terminals (note wire locations when disconnecting).

5.The recommended open air inlet for this ventilator is 4.25 square feet. The best location for these air intake vents are under the eaves with direct access to the attic. Failure to provide these intakes could cause natural-draftgas appliances to backdraft.

6.Your attic fan installation will create a screened opening into your attic space. During a heavy rain storm there could be a light spray of rain into this attic space. This is a normal condition with all attic ventilators and will not cause any damage to the structure. We recommend that you do not store any valuable articles directly under the fan opening in the roof.

7.This ventilator is intended for roof installation. Broan Models 353 & 353SOBK Gable Mount Ventilators are available for side wall applications.

8.The plastic ventilator dome and base may be painted with high quality paint. Follow the paint manufacturer's recommendations for acrylic and ABS plastic as appropriate. Take care to avoid getting paint on the solar panel.

9.Please read specification label on product for further information and requirements.

10.The installation instructions contained in this document are only a recommendation and individual professionals may have their own methods of installation. If your roof has an existing warranty, installation of this product by anyone other than those who installed the roof may jeopardize any future warranty claim. Please check with the original installer of your roof if this is a concern.

Register your product online at:

www.broan.com/register

MODELS 355CSOBK • 355CSOBR

INSTALLATION

Note:This ventilator is capable of replacing an existing 120 volt powered attic ventilator. Only a qualified person should remove any electrical wiring in accordance with local codes and standards.

The illustrations in this section reflect an installation involving composite shingle roofing material. This product is also suitable for installations on tile, slate, metal or membrane roofs.

Page 2

3.Separate the ventilator dome from the ventilator base by removing the four (4) stainless steel 5/16” sheet metal screws. Lift the ventilator dome off the ventilator base and proceed to the following steps.

1.Determine the sun’s best exposure location on your roof barring shade (trees, other buildings etc.) at 4:00pm in the hottest month of the year. Generally, we recommend a point located 24” – 36” on center below the roof peak and centrally along the ridgeline on the south, southwest, or west side of the home.

2.Prior to installation, we recommend setting up the ventilator to verify operation. Take the ventilator to a location exposed to sun. Removing the cardboard cover from the solar panel should cause the ventilator to operate. Secure cardboard in place over solar panel (for safety).

1

2

3

4

5

6

7

8

9

4.Working from the inside of your attic, find the desired ventilator location and mark a spot halfway between rafters at a point that is 24” – 36” below the roof ridge.

5. Drill a guide hole through the roof at this mark.

MODELS 355CSOBK • 355CSOBR

2" MIN.

16-1/8"

19-1/4"

6.Taking into consideration the thickness of your chosen flashing material, build a 19-1/4”x16-1/8”(outside dimensions) curb out of 2” x 4” or 2” x 6” material.

Page 3

8.Use the guide hole as a center point, use a nail and string to scribe a 14” diameter circle on the black paper or roof decking.

17”

20”

7.Working from the outside of your roof, use the guide hole as a center point, cut and remove roofing material in a 20” x 17” minimum area.

9.Drill a large starting hole for the sabre saw just inside of the line or the 14" circle.

10. Cut out the roof board(s) inside of the line.

MODELS 355CSOBK • 355CSOBR

Page 4

11.Center the curb over the hole, ensure the top of curb is parallel with the roof ridge and toenail in place. Make sure the curb is securely attached to the roof.

12.Flash with lead, copper or other preferred flashing materials. Ensure flashing on top two thirds of curb is installed under adjacent roofing materials.

13.Apply a large bead of silicone on the bottom side of ventilator base, place over curb and affix with galvanized nails or screws.

14.Using a good grade of roofing cement material, seal shingles, flashing and all nail heads. DO NOT seal the bottom edge of the flashing.

15.Install the ventilator dome to the ventilator base using the four (4) stainless steel 5/16” sheet metal screws removed during step 3. Remove cardboard from the solar panel and verify the ventilator operates.

MODELS 355CSOBK • 355CSOBR

Page 5

SERVICE PARTS

1

2

Replacement parts

3

can now be ordered

on our website.



Please visit us at



www.Broan.com







4



Model

Model



Key

355CSOBK

355CSOBR

Description

No.

(Black)

(Brown)



1

S99527247

S99527248

Solar Panel Assembly (Dome)

2

S99527261

S99527261

Fan Blade w/ Set Screw

3

S99527257

S99527257

Motor, DC

4

S99527253

S99527254

Roof Sheet Panel - Curb

MODELS 355CSOBK • 355CSOBR

Page 6

WARRANTY

BROAN-NUTONELLC

– Exclusive Limited Warranty –

The Exclusive Limited Warranty Agreement (the “Warranty”) is entered into by and between Customer and Broan-NuToneLLC (“Broan”). Customer has carefully reviewed this Warranty and agrees that Broan’s performance of its obligations hereunder will provide Customer with an adequate remedy which will serve the essential purpose of the parties’ agreement relating to the products manufactured by Broan and identified on the reverse side hereof (the “Products”). Customer acknowledges and agrees that he/she is purchasing the Products for residential purposes (and not for industrial or commercial purposes) after careful inspection of the same. Customer’s rights and benefits hereunder inure solely to Customer, as the original purchaser of the Products, and arenon-assignableandnon-transferable.No other party or entity, including, without limitation, subsequent purchasers or owners of the Products shall have or be entitled to assert any rights or benefits hereunder.

EXCLUSIVE LIMITED WARRANTY; LIMITATION OF REMEDIES. Broan hereby warrants the Customer that the Products’ motors are and will remain for a period of fifteen (15) months from the date of delivery to Customer; and the Products are and will remain for a period of five (5) years from the date of delivery to Customer (collectively, the “Warranty Period”), free of defects in materials and workmanship, provided that such Products are used for their intended purpose and are properly serviced in accordance with the User’s Manual provided to Customer. Subject to the foregoing, if at any time during the Warranty Period any Product fails to conform to the foregoing warranty by reason of defects in materials or workmanship, Customer shall properly notify Broan in writing and shall include with such notice a sales receipt or proof of purchase of the defective Product, and Broan at its option shall repair or replace the defective Product or component part without charge to Customer, except for: (A) costs incurred in transporting the Products or component parts to and from Broan’s designated dealer or its manufacturing plant in Hartford, Wisconsin; and (B) charges for labor or other costs incidental to the removal or remounting of component parts repaired or replaced under this Warranty, both of which shall be borne by Customer. Notwithstanding any provision herein to the contrary, this Warranty shall not extend or obligate Broan to take any action with respect to: (A) Products which have been modified, altered, installed, used or operated in a manner which is not recommended by Broan, including any Products in which parts not manufactured or approved by Broan have been installed; (B) Products which have not been regularly or properly serviced in accordance with the User’s Manual or which have otherwise been neglected; and (C) ordinary wear and tear, service and maintenance and replacement items. THIS WARRANTY APPLIES ONLY TO MACHINERY, EQUIPMENT AND COMPONENT PARTS MANUFACTURED BY BROAN. THIS WARRANTY DOES NOT APPLY OR EXTEND TO: (A) PARTS PURCHASED SEPARATELY FROM SUCH MACHINERY AND EQUIPMENT, WHICH ARE COVERED BY A SEPARATE WRITTEN WARRANTY; OR (B) ITEMS OF EQUIPMENT OR ACCESSORIES MANUFACTURED BY PARTIES OTHER THAN BROAN.

EXCEPT AS SPECIFICALLY STATED IN THE PARAGRAPH IMMEDIATELY ABOVE, BROAN MAKES NO WARRANTY OR REPRESENTATION, EXPRESS OR IMPLIED, INCLUDING, WITHOUT LIMITATION, ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. THE WARRANTY SET FORTH IN THE PRECEDING PARAGRAPH AND THE OBLIGATIONS AND LIABILITIES OF BROAN THEREUNDER REPRESENT CUSTOMER’S SOLE AND EXCLUSIVE REMEDIES AND ARE EXPRESSLY MADE IN LIEU OF ANY AND ALL OTHER REMEDIES, WARRANTIES, GUARANTIES OR LIABILITIES, EXPRESS OR IMPLIED, ALL OF WHICH ARE HEREBY EXPRESSLY WAIVED BY CUSTOMER. THERE ARE NO WARRANTIES WHICH EXTEND BEYOND THE DESCRIPTION ON THE FACE HEREOF. IN NO EVENT SHALL BROAN’S LIABILITY HEREUNDER EXCEED THE PURCHASE PRICE FOR THE PRODUCTS. ADDITIONALLY, BROAN SHALL NOT BE LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES OF ANY NATURE WHATSOEVER.

Broan reserves the right to modify, alter or improve any products or equipment manufactured by Broan without incurring any duty or obligation to modify, alter, improve or replace any of the Products covered hereby.

THIS WARRANTY SETS FORTH THE PARTIES’ FINAL, COMPLETE AND EXCLUSIVE AGREEMENT CONCERNING THE PRODUCTS AND BROAN’S WARRANTY OBLIGATIONS. NO AFFIRMATION OF FACT, PROMISE, DESCRIPTION, DEMONSTRATION, SAMPLE OR MODEL CONSTITUTES A WARRANTY OR OTHERWISE MODIFIES, EXTENDS OR ALTERS THIS WARRANTY UNLESS IN A WRITTEN INSTRUMENT SIGNED BY AN AUTHORIZED BROAN OFFICER.

This Warranty shall be governed by and construed in accordance with the laws of the State of Wisconsin. The venue for any action arising out of or related to this Warranty shall be in Washington County, Wisconsin.

Broan-NuToneLLC Hartford, Wisconsin www.broan.com800-558-1711

99527269A

MODÈLES 355CSOBK • 355CSOBR

VENTILATEUR DE GRENIER À ÉNERGIE SOLAIRE À MONTER SUR CADRE SUR LE TOIT

Page 7

LIRE CES DIRECTIVES ET LES CONSERVER

AVERTISSEMENT

AFIN DE DIMINUER LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES, SUIVEZ CES DIRECTIVES :

1.N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.

2.Avant d’entretenir ou de nettoyer l’appareil, désactivez le ventilateur en couvrant le panneau solaire d’un carton ou en débranchant les fils des bornes du moteur (notez leur position en les débranchant).

3.Les travaux d'installation doivent être effectués par des personnes qualifiées conformément à la réglementation et aux codes en vigueur, notamment les normes de la construction ayant trait à la protection contre les incendies.

4.Si vous enlevez un ancien ventilateur électrique de 120 VCA, ne faites appel qu’à des personnes qualifiées pour enlever le câblage conformément aux codes et aux normes en vigueur.

5.Pour éviter les refoulements, l'apport d'air doit être suffisant pour brûler les gaz produits par les appareils à combustion et les évacuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.

6.Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.

OUTILS ET MATÉRIEL REQUIS

rPerceuse

rMèche 1/4 po

rScie sauteuse ou scie passe-partout

rMarteau

rRègle / ruban à mesurer

rCrayon, feutre ou stylet

rCouteau universel

rBarre à clous (pour enlever les clous à toiture)

rDouille 5/16 po et rallonge

rEnduit à toiture

rClous à toiture galvanisés de 4,4 cm (1¾ po) min.

ATTENTION

1.Pour ventilation générale uniquement. Ne pas utiliser cet appareil pour évacuer des matières ou des vapeurs dangereuses ou explosives.

2.Pour éviter d'endommager les roulements de moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrassez l'appareil de la poussière de plâtre, de construction, etc.

3.Cet appareil comporte une hélice non protégée. Ne l'utilisez pas dans un endroit facilement accessible aux personnes ou aux animaux.

4.Ce ventilateur se met en marche lorsque le panneau solaire est exposé au soleil. Pour réduire les risques de blessure lors de l’installation, de l’entretien ou du nettoyage de l’appareil, couvrez le panneau solaire d’un carton ou débranchez les fils des bornes du moteur (notez leur position en les débranchant).

5.L’entrée d’air recommandée pour ce ventilateur est de 0,40 m2 (4,25 pi2). Le meilleur emplacement de ces entrées d’air est sous lesavant-toitaccédant directement au grenier. Négliger d’aménager telles entrées d’air risque d'entraîner le refoulement des gaz des appareils de combustion.

6.L'installation créera une ouverture grillagée accédant à l'espace du grenier. Lors d'un orage violent, une fine bruine de pluie pourrait pénétrer dans le grenier. Ceci est normal pour tous les ventilateurs de grenier et n'entraînera aucun dommage à la structure. Nous vous conseillons de ne pas ranger d'objets de valeur directement sous l'ouverture du ventilateur dans le toit.

7.Ce ventilateur est conçu pour être installé sur un toit. Les ventilateurs de pignon Broan modèles 353 et 353SOBK sont disponibles pour les applications murales.

8.Le dôme et la base en plastique du ventilateur peuvent être peints avec une peinture de qualité supérieure. Suivez les recommandations du fabricant de la peinture pour l'acrylique et le plastique ABS. Évitez de mettre de la peinture sur le panneau solaire.

9.Veuillez lire l'étiquette de spécifications du produit pour obtenir plus de renseignements, notamment sur les exigences.

10.Les directives d’installation contenues dans ce document ne sont que des recommandations et des professionnels peuvent avoir leur propre méthode d’installation. Si votre toit est l’objet d’une garantie, l’installation de ce produit par des personnes autres que les couvreurs qui ont effectué les travaux du toit risque de compliquer toute réclamation future.Veuillez consulter le couvreur original de votre toit pour déterminer s’il peut y avoir un problème à ce sujet.

Enregistrez votre produit en ligne à :

www.broan.com/register

MODÈLES 355CSOBK • 355CSOBR

INSTALLATION

Remarque : Ce ventilateur peut remplacer un ventilateur électrique de 120 volts pour grenier. Seule une personne qualifiée peut enlever le câblage conformément aux codes et aux normes en vigueur.

Les illustrations de cette section montrent une installation comportant des bardeaux en matériau composite.Ce produit convient également aux toits de tuile, d’ardoise, de métal ou à membrane.

Page 8

3.Séparez le dôme du ventilateur de sa base en enlevant les quatre (4) vis à tôle de 5/16 po en acier inoxydable. Soulevez le dôme du ventilateur pour le dégager de la base et faites comme suit.

1.Déterminez l’emplacement le plus exposé au soleil sur le toit et sans ombre (arbres, autres bâtiments, etc.) à 16 h dans le mois le plus chaud de l’année. En règle générale, nous recommandons un point situé à environ 61 à 91 cm (24 à 36 po) au centre en dessous du faîte du toit et centré sur le pan sud, sud-ouestou ouest du toit.

2.Avant l’installation, il est conseillé d’essayer le ventilateur pour vérifier son fonctionnement. Placez le ventilateur à un endroit exposé au soleil. Enlever le carton qui couvre le panneau solaire devrait faire démarrer le ventilateur. Fixez le carton en place sur le panneau solaire (pour des raisons de sécurité).

1

2

3

4

5

6

7

8

9

4.En travaillant de l’intérieur du grenier, trouvez l’endroit voulu et marquez un point à mi-cheminentre deux chevrons à environ 61 à 91 cm (24 à 36 po) en dessous du faîte du toit.

5. Percez un avant-troudans le toit au niveau du repère.

MODÈLES 355CSOBK • 355CSOBR

MIN. 5 cm (2 po)

41 cm

(16-1/8po)

49 cm

(19-1/4po)

6.En tenant compte de l’épaisseur du solin utilisé, fabriquez un cadre de 49 x 41 cm (19-1/4x16-1/8po) (dimensions extérieures) à l’aide de 5 x 10 cm po ou de 5 x 15 cm (2 x 4 po ou de 2 x 6 po).

17”

20”

Page 9

8.En utilisant toujours l’avant-troucomme point central, à l’aide d’un clou et d’une corde, tracez un cercle de 35,6 cm (14 po) de diamètre sur le papier noir ou le panneau du toit.

7.En travaillant du côté extérieur du toit et en utilisant l’avant-troucomme point central, découpez et enlevez le revêtement du toit sur une surface d’au moins 51 x 43 cm (20 x 17 po).

9.Percez un grand trou de départ pour la scie sauteuse juste à l'intérieur de la ligne du cercle de 35,6 cm (14 po).

10. Coupez le ou les panneaux du toit à l'intérieur de la ligne.

MODÈLES 355CSOBK • 355CSOBR

Page 10

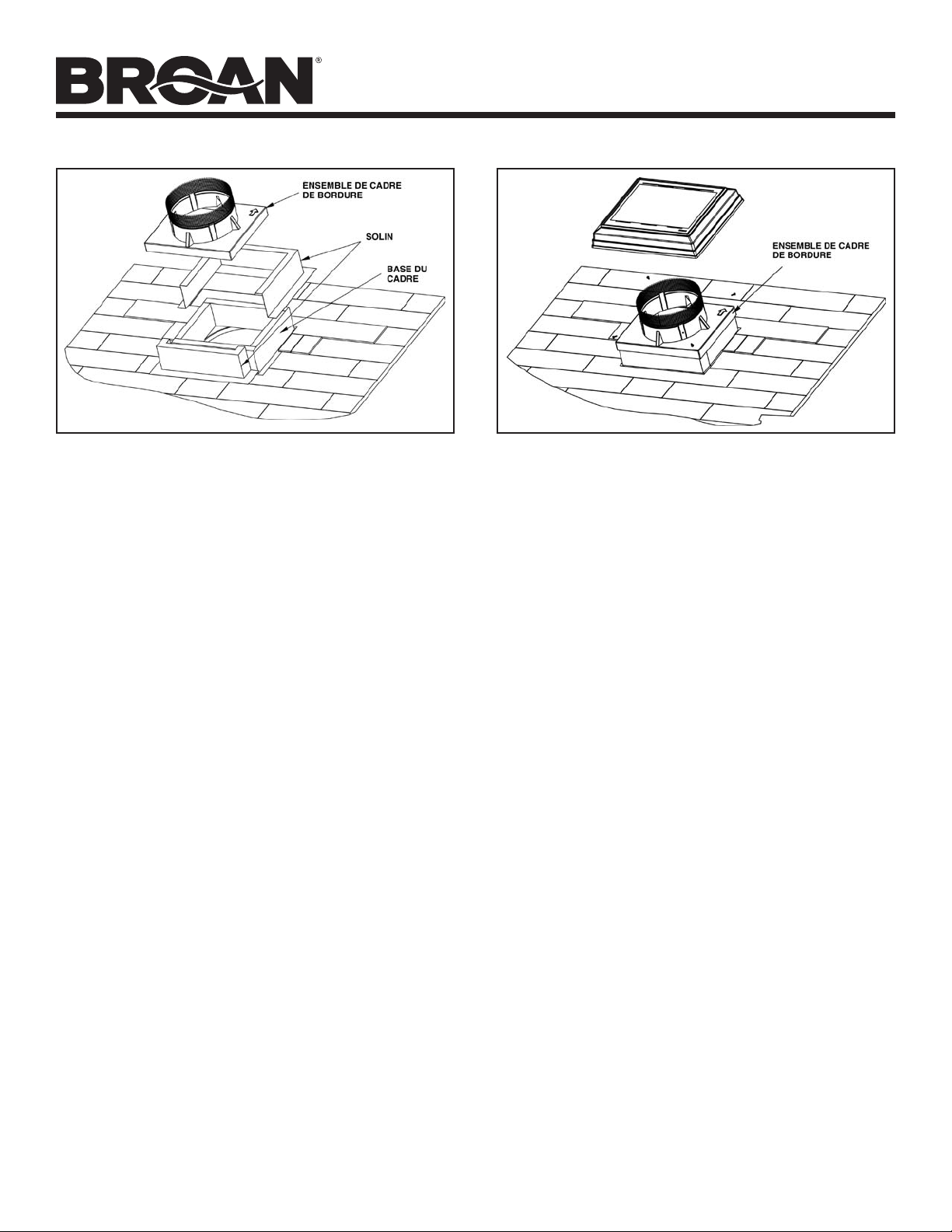

11.Centrez le cadre sur l’ouverture, en vous assurant que le haut est parallèle à la ligne du faîte et clouez-leen place.Assurez-vousque le cadre est solidement fixé au toit.

12.Installez un solin de plomb, de cuivre ou du matériau choisi. Assurez-vousque le solin des deux tiers supérieurs du cadre est bien glissé sous le revêtement adjacent du toit.

13.Appliquez un gros cordon de silicone sur le dessous de la base du ventilateur, placez-lesur le cadre etfixez-leavec des clous galvanisés ou des vis.

14.Imperméabilisez le solin, les bardeaux et les têtes de clou à l'aide d'un enduit à toiture de bonne qualité. N'IMPERMÉABILISEZ PAS le bord inférieur du solin.

15.Installez le dôme du ventilateur sur la base du ventilateur à l’aide des quatre (4) vis à tôle de 5/16 po en acier inoxydable enlevées à l’étape 3. Retirez le carton du panneau solaire et vérifiez le fonctionnement du ventilateur.
